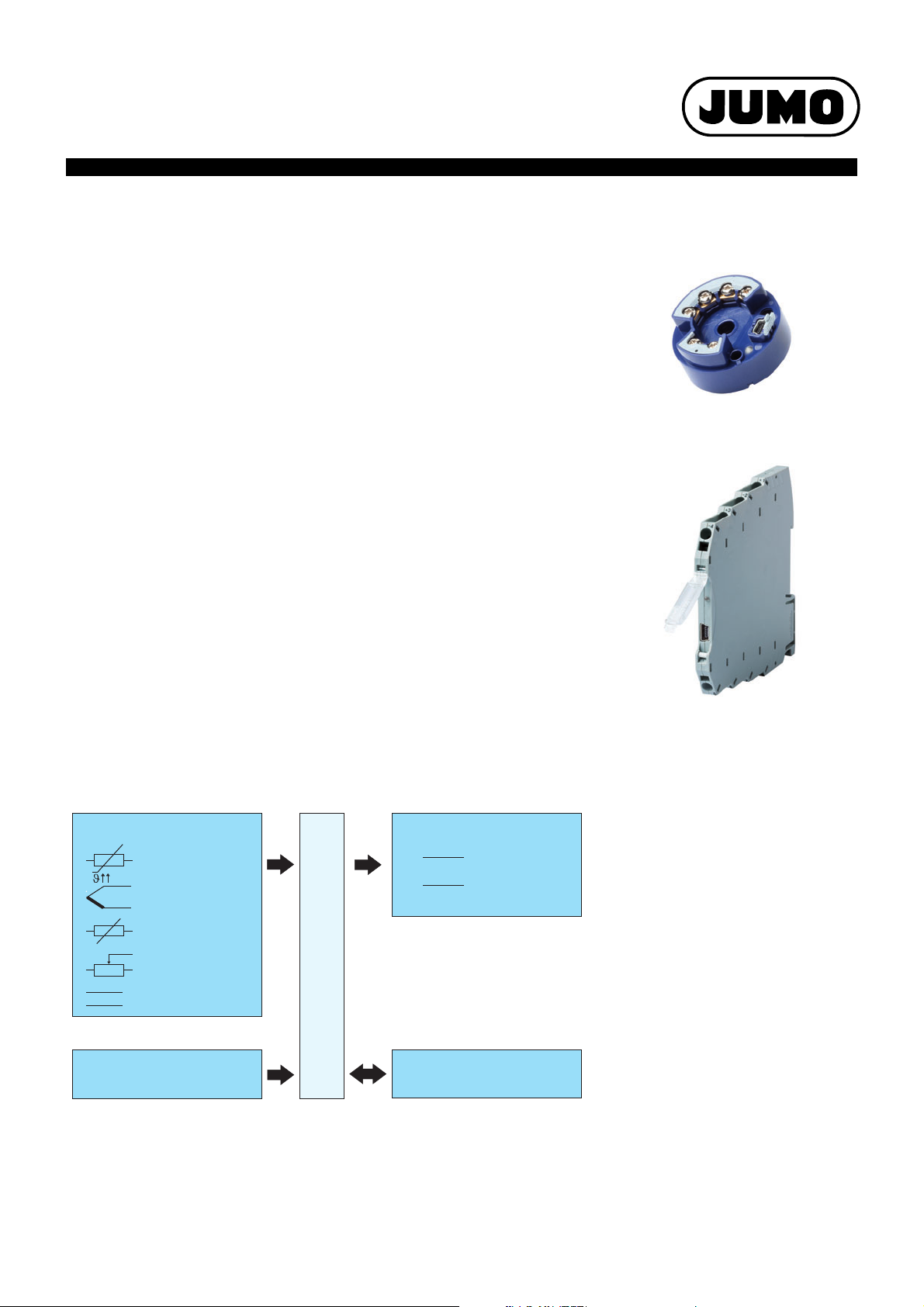

JUMO dTRANS T05

Messumformer

707050

707051

: 4 ... 20 mA

: 4 ... 20 mA

0 ... 10 V

Ausgangssignale:

Spannungsversorgung:

Setup

USB-Schnittstelle:

Spannung

+

-

Widerstands­thermometer

Widerstands­potenziometer/WFG

Eingangssignale:

Thermoelement

DC 11 ... 35 V

Widerstand/Poti

Programmierbarer Messumformer
in Zweidrahttechnik

- zum Einbau in Anschlusskopf Form B

- zur Montage auf Hutschiene

Typenblatt 707050

Seite 1/12

Kurzbeschreibung

Die Messumformer erfassen die Temperatur mittels Widerstandsthermometer, Thermoelement,
Widerstandspotenziometer/WFG oder Widerstand/Poti. Bei Einsatz eines Widerstands/Potis
oder Widerstandsthermometers kann der eingangsseitige Sensoranschluss in Zwei-, Drei- oder
Vierleiterschaltung erfolgen. Spannungssignale im Bereich von -100 ... +1100 mV können eben­falls erfasst werden. Je nach Wahl des Messeingangs stehen die Linearisierungsvarianten
linear, temperaturlinear sowie die Möglichkeit einer komfortabel konfigurierbaren kundenspezifi­schen Linearisierung zur Verfügung.
Als Ausgangssignal liefert der Typ 707050 4 ... 20 mA. Der Typ 707051 bietet als Ausgangssig­nal 4 ... 20 mA oder 0 ... 10 V. Der Messeingang und das Ausgangssignal sind voneinander gal­vanisch getrennt. Bei beiden Typen ist eine Reversion des Ausgangssignals möglich.
Die Konfiguration des Messumformers hinsichtlich Fühlerart, Anschlusstechnik des Fühlers,
Messbereich (frei einstellbar) und Linearisierung erfolgt mit Hilfe eines Setup-Programms am
PC. Die Verbindung mit dem PC wird über eine USB-Schnittstelle, welche keine zusätzliche
Hilfsspannung benötigt, hergestellt. Über die USB-Schnittstelle kann der vom Messumformer er­fasste Min.-/Max.-Prozesswert, die Min.-/Max.-Betriebstemperatur ausgelesen und die Sensor­verdrahtung online überprüft werden.
Der Betriebszustand des Messumformers wird über eine zweifarbige Kontroll-LED (rot/grün) si­gnalisiert. Im störungsfreien Betrieb leuchtet diese grün. Tritt eine Störung auf, wie z. B. Fühler­bruch, wird dies mit einem Blinkcode angezeigt.

Blockschaltbild

Typ 707050 (dTRANS T05 B)

Typ 707051 (dTRANS T05 T)

Besonderheiten

• Messeingang für Widerstandsthermometer,
Thermoelement, Widerstand/Poti,
Widerstandspotenziometer/WFG und
Spannung

• Galvanische Trennung zwischen Ein- und
Ausgang

• Kontroll-LED (rot/grün)

• Konfiguration direkt über USB-Kabel
(Mini-B) ohne zusätzliche Hilfsspannung

• Kundenspezifische Linearisierung

• Erfassung des Min.-/Max.-Prozesswerts
(Schleppzeigerfunktion mit Zeitpunkt)

• Möglichkeit der Temperaturangabe in °F bei
Temperatursensoren

• Typ 707051 mit Schraub- oder Federzug­klemmen erhältlich

2012-04-13/00576945

Typenblatt 707050 Seite 2/12

JUMO GmbH & Co. KG Telefon: [phone]
Hausadresse: Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Telefax: [phone]
Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany E-Mail: [e-mail]
Postadresse: 36035 Fulda, Germany Internet: www.jumo.net

Technische Daten

Analogeingang

Alle Analogeingänge sind mit einem digitalen Filter 2. Ordnung ausgestattet (Filterkonstante einstellbar von 0 ... 10 s) und haben eine Abtastrate
von > 2 Messungen pro Sekunde.

Widerstandsthermometer

Bezeichnung Standard ITS Anschlussart Messbereich in °C Messgenauigkeit

Min. Max.

Pt100 IEC 60751:2008 ITS-90 2/3-Leiter -100 200 ±0,2 K

Pt500 2/3-Leiter -200 850 ±0,4 K

Pt1000 4-Leiter -100 200 ±0,1 K

T

= 3,85 × 10-31/K 4-Leiter -200 850 ±0,2 K

K

Pt100 GOST 6651-2009 A.2 ITS-90 2/3-Leiter -100 200 ±0,2 K

=3,917×10-31/K 2/3-Leiter -200 850 ±0,4 K

T

K

4-Leiter -100 200 ±0,1 K

4-Leiter -200 850 ±0,2 K

Pt50 2/3-Leiter -200 850 ±0,4 K

=3,91×10-31/K 4-Leiter -200 850 ±0,2 K

T

K

Ni100 DIN 43760 IPTS-68 2/3-Leiter -60 250 ±0,4 K

=6,18×10-3 1/K 4-Leiter -60 250 ±0,2 K

T

K

Ni500 2/3-Leiter -60 250 ±0,4 K

=6,18 ×10-3 1/K 4-Leiter -60 250 ±0,2 K

T

K

Ni1000 2/3-Leiter -60 250 ±0,4 K

=6,18×10-3 1/K 4-Leiter -60 250 ±0,2 K

T

K

Ni100 GOST 6651-2009 A.5 ITS-90 2/3-Leiter -60 180 ±0,4 K

=6,17×10-31/K 4-Leiter -60 180 ±0,2 K

T

K

Cu50 GOST 6651-2009 A.3 ITS-90 2/3-Leiter -180 200 ±0,4 K

=4,28×10-31/K 4-Leiter -180 200 ±0,2 K

T

K

Cu100 2/3-Leiter -180 200 ±0,4 K

= 4,28 × 10-31/K 4-Leiter -180 200 ±0,2 K

T

K

a

Die Genauigkeitsangabe bezieht sich auf den gesamten Messbereichsumfang

a

Anschlussart Zwei-, Drei- oder Vierleiterschaltung
Sensorleitungswiderstand

- bei Drei-, Vierleiteranschluss ≤ 11 Ω je Leitung

- bei Zweileiteranschluss Messwiderstand + ≤ 22 Ω Innenleitungswiderstand
Sensorstrom < 0,3 mA

2012-04-13/00576945

JUMO GmbH & Co. KG Telefon: [phone]
Hausadresse: Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Telefax: [phone]
Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany E-Mail: [e-mail]
Postadresse: 36035 Fulda, Germany Internet: www.jumo.net

Thermoelemente

Typenblatt 707050 Seite 3/12

Bezeichnung Typ Standard ITS Messbereich in °C Messgenauigkeit

a

Min. Max.

Pt13Rh-Pt R IEC 584-1 ITS-90 -50 1768 ± 0,15 % ab +50 °C

Pt10Rh-Pt S IEC 584-1 ITS-90 -50 1768 ± 0,15 % ab +20 °C

Pt30Rh-Pt6Rh B IEC 584-1 ITS-90 0 1820 ± 0,15 % ab +400 °C

Fe-CuNi J IEC 584-1 ITS-90 -210 1200 ± 0,1 % ab -100 °C

Cu-CuNi T IEC 584-1 ITS-90 -270 400 ± 0,1 % ab -150 °C

NiCr-CuNi E IEC 584-1 ITS-90 -270 1000 ± 0,1 % ab -80 °C

NiCr-Ni K IEC 584-1 ITS-90 -270 1372 ± 0,1 % ab -80 °C

NiCrSi-NiSi N IEC 584-1 ITS-90 -270 1300 ± 0,1 % ab -80 °C
Fe-CuNi L DIN 43710 IPTS-68 -200 900 ± 0,1 %

Cu-CuNi U DIN 43710 IPTS-68 -200 600 ± 0,1 % ab -100 °C

Chromel-Copel (Ni9,5Cr-Cu44Ni) L GOST R 8585-2001 ITS-90 -200 800 ± 0,1 % ab -80 °C

Chromel-Alumel GOST R 8585-2001 ITS-90 -270 1372 ± 0,1 % ab -80 °C

W5Re-W20Re A1 GOST R 8585-2001 ITS-90 0 2500 ± 0,15 %

W5Re-W26Re C ASTM E230/E230M-11 ITS-90 0 2315 ± 0,15 %

W3Re-W25Re D ASTM E1751/E1751M-09 ITS-90 0 2315 ± 0,25 %

PL II (Platinel

b

II)

ASTM E1751/E1751M-09 ITS-90 0 1395 ± 0,15 %

Vergleichsstelle Pt1000 intern oder externe Vergleichsstelle; Temperatur einstellbar 0 ... 80 °C

Vergleichsstellengenauigkeit ± 1 K

a

Die Genauigkeitsangabe bezieht sich auf den gesamten Messbereichsumfang

b

Platinel ist eine eingetragene Marke der Engelhardt Corp.

Widerstandspotenziometer/WFG und Widerstand/Poti

Bezeichnung Messbereich Messgenauigkeit

Widerstandspotenziometer/WFG Bis 10000 Ω ±10 Ω
Widerstand/Poti ≤ 400 Ω±400 mΩ

≥ 400 Ω ... ≤ 4000 Ω± 4 Ω
> 4000 Ω ... ≤ 10000 Ω±10 Ω

Anschlussart Widerstandspotenziometer/WFG: Dreileiteranschluss

(A = Anfang, S = Schleifer, E = Ende)

Widerstand/Poti: Zwei-, Drei- und Vierleiteranschluss

Sensorleitungswiderstand ≤ 11 Ω je Leitung bei Zwei-, Drei- und Vierleiteranschluss

Gleichspannung

Bezeichnung Messbereich Genauigkeit

Eingang für mV-Geber -100 ... 1100 mV ±0,05 % R

a

Die Genauigkeitsangabe bezieht sich auf den gesamten Messbereichsumfang

a

Eingangswiderstand

≥ 1MΩ

E

2012-04-13/00576945

Typenblatt 707050 Seite 4/12

JUMO GmbH & Co. KG Telefon: [phone]
Hausadresse: Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Telefax: [phone]
Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany E-Mail: [e-mail]
Postadresse: 36035 Fulda, Germany Internet: www.jumo.net

Messkreisüberwachung

Typ 707050 Typ 707051

Messbereichsunterschreitung Linearer Abfall bis 3,8 mA Linearer Abfall bis 3,8 mA

(nach NAMUR-Empfehlung 43) (nach NAMUR-Empfehlung 43)

Linearer Abfall bis -0,12 V

Messbereichsüberschreitung Linearer Anstieg bis 20,5 mA Linearer Anstieg bis 20,5 mA

(nach NAMUR-Empfehlung 43) (nach NAMUR-Empfehlung 43)

Linearer Anstieg bis 10,31 V

Fühlerkurzschluss/Fühler- und
Leitungsbruch

Strombegrenzung bei Fühlerkurz­schluss oder Fühlerbruch

a

Für Thermoelement und mV-Geber ist eine Fühlerkurzschlusserkennung nicht möglich.

Widerstandsthermometer: (konfigurierbar) Widerstandsthermometer: (konfigurierbar)
≤ 3,6 mA, ≥ 21,7 mA ≤ 3,6 mA, ≥ 21,7 mA

Oder freie Einstellung: 3,6 mA ... 23 mA Oder freie Einstellung: 3,6 mA ... 23 mA

≤ -0,2 V, ≥ 11, 0 V

Oder freie Einstellung: -0,25 V ... 11,875 V

Thermoelement: (konfigurierbar)

a

Thermoelement: (konfigurierbar)

≤ 3,6 mA, ≥ 21,7 mA ≤ 3,6 mA, ≥ 21,7 mA

Oder freie Einstellung: 3,6 mA ... 23 mA Oder freie Einstellung: 3,6 mA ... 23 mA

≤ -0,2 V oder ≥ 11,0 V

Oder freie Einstellung: -0,25 V ... 11,875 V

≤ 23 mA

a

Ausgang

Typ 707050 Typ 707051

Ausgangssignal Eingeprägter Gleichstrom: Eingeprägter Gleichstrom:

Freie Einstellung: 4 ... 20 mA oder 20 ... 4 mA Freie Einstellung: 4 ... 20 mA oder 20 ... 4 mA

Spannungssignal:

Freie Einstellung: 0 ... 10 V oder 10 ... 0 V
galvanische Trennung Zwischen Ein- und Ausgang: Zwischen Ein- und Ausgang:
Prüfspannung Û = 3,75 kV/50 Hz Û = 1,875 kV/50 Hz
Übertragungsverhalten Linear, temperaturlinear

Kundenspezifisch

Reversion des Ausgangssignales
Sprungantwort 0 ... 100 % < 2 s (mit Filterkonstante 0 s)
Einschaltverzögerung 5 s (korrekter Messwert nach Anlegen der Versorgungsspannung)

Stromausgang

Bürde (R
Bürdeneinfluss ≤ ±0,02 %/100 Ω
Abgleichbedingungen/-genauigkeit DC 24 V bei ca. 22 °C/±0,05 %

Lastwiderstand ≥ 2kΩ
Einfluss der Last ± 15 mV
Restwelligkeit ± 1 % bezogen auf 10 V, 0 ... 90 kHz
Abgleichbedingungen/-genauigkeit DC 24 V bei ca. 22 °C/±0,05 %

a
b

)R

b

Alle Angaben beziehen sich auf den Messbereichsendwert 20 mA
Alle Angaben beziehen sich auf den Messbereichsendwert 10 V

=(Ub- 11 V)/0,022 A

b

Spannungsausgang

a

b

2012-04-13/00576945

JUMO GmbH & Co. KG Telefon: [phone]
Hausadresse: Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Telefax: [phone]
Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany E-Mail: [e-mail]
Postadresse: 36035 Fulda, Germany Internet: www.jumo.net

Kundenspezifische Linearisierung

Methode Eigenschaften

Stützstellen Anzahl max. 40

Interpolation: linear

Formel Anzahl Koeffizienten: 5

Polynom: 4. Ordnung

Spannungsversorgung

707050 707051

Typenblatt 707050 Seite 5/12

Spannungsversorgung (U

Spannungsversorgungseinfluss ≤ ± 0,01 %/V Abweichung von 24 V

a

Voraussetzung zur Nutzung des Spannungsausganges beim Typ 707051 ist eine Versorgungsspannung von mindestens 15 V

b

Alle Angaben beziehen sich auf den Messbereichsendwert 20 mA

) DC 11 ... 35 V (mit Verpolungsschutza)

b

Nur für Betrieb in SELV-, PELV-Stromkreisen nach DIN EN 50178

b

Umwelteinflüsse

707050 707051

Betriebstemperaturbereich -40 ... +85 °C -10 ... +70 °C

Lagertemperaturbereich -40 ... +100 °C -10 ... +70 °C

Temperatureinfluss

Widerstandsthermometer ≤ ±0,005 %/K Abweichung von 22 °C
Widerstandspotenziometer/WFG ≤ ±0,01 %/K Abweichung von 22 °C
Widerstand/Poti ≤ ±0,01 %/K Abweichung von 22 °C
Thermoelement ≤ ±0,005 %/K Abweichung von 22 °Ca (zuzüglich Genauigkeit der Vergleichsstelle)
Gleichspannung ≤ ±0,01 %/K Abweichung von 22 °C

Langzeitstabilität ≤ 0,1 K/Jahrb oder ≤ 0,05 %/Jahr

Klimafestigkeit

Im Anschlusskopf Form B Rel. Feuchte ≤ 95 %, mit Betauung
Offene Montage Rel. Feuchte ≤ 95 %, ohne Betauung
Auf Hutschiene Rel. Feuchte ≤ 95 %, ohne Betauung

Vibrationsfestigkeit

DIN EN 60068-2-6 max. 2 g bei 10 ... 2000 Hz max. 2 g bei 10 ... 55 Hz

DIN EN 60068-2-27 Schock; 10 g/6 ms Schock; 10 g/6 ms

Germanischer Lloyd Kennlinie 2 -

Elektromagnetische Verträglichkeit
(EMV)

Störaussendung Klasse B

Störfestigkeit Industrieanforderung

a

a

a

a

c

Nach DIN EN 61326-1

2012-04-13/00576945

Typenblatt 707050 Seite 6/12

JUMO GmbH & Co. KG Telefon: [phone]
Hausadresse: Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Telefax: [phone]
Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany E-Mail: [e-mail]
Postadresse: 36035 Fulda, Germany Internet: www.jumo.net

707050 707051

IP-Schutzart

Im Anschlusskopf Form B IP54/IP65 (je nach Ausführung)

Offene Montage IP00

Auf Hutschiene IP20

a

Alle Angaben beziehen sich auf den Messbereichsendwert 20 mA oder 10 V

b

Unter Abgleichbedingungen

c

% bezieht sich auf die eingestellte Messspanne. Der größere Wert der Langzeitstabilität ist gültig.

Gehäuse

707050 707051

Material Polycarbonat UL 94 V2 (vergossen) Polybutylenterephthalat UL 94 V0

Klemmenart Schraubklemmen: Schraubklemmen:

Art des Leiters Starre und flexible Leiter Starre und flexible Leiter

≤ 1,75 mm²; 0,2 mm² ... 2,5 mm²

AWG/kcmil min. 26, max 12
Abisolierlänge 12 mm

Drehmoment max. 0,6 Nm Drehmoment 0,5 - 0,6 Nm

Federzugklemmen:

Starre und flexible Leiter

0,2 mm² ... 2,5 mm²
AWG/kcmil min. 26, max 12
Abisolierlänge 12 mm

Montageart Im Anschlusskopf Form B (DIN EN 50446); Auf Hutschiene TH 35-7,5

Im Aufbaugehäuse (siehe Zubehör); Oder TH 35-15 (DIN EN 60715);

Im Schaltschrank
(Befestigungselement erforderlich)

Einbaulage beliebig

Gewicht ~ 35 g ~ 50 g

Zulassung/Prüfzeichen

Keine

2012-04-13/00576945

Typenblatt 707050 Seite 7/12

JUMO GmbH & Co. KG Telefon: [phone]
Hausadresse: Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Telefax: [phone]
Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany E-Mail: [e-mail]
Postadresse: 36035 Fulda, Germany Internet: www.jumo.net

Setup-Programm

Mit dem Setup-Programm wird der Messumformer am PC konfiguriert. Die Verbindung zwischen Messumformer und PC wird über ein USB-Kabel
hergestellt. Bei der Schnittstelle des Messumformers handelt es sich um einen USB-Port des Typs Mini-B. Dieser unterstützt den Standard 2.0
„Full-Speed“. Nach der Konfiguration des Messumformers ist darauf zu achten, dass sich der Verschlussdeckel wieder auf der USB-Schnittstelle
des Messumformers befindet.

Konfigurierbare Parameter

Sensortyp

Anschlussart 2-/3- oder 4-Leiterschaltung für Widerstandsthermometer oder Widerstand/Poti

Linearisierung

Kundenspezifische Linearisierung

Sensorfaktor für Thermoelement/Widerstandsthermometer

Leitungswiderstand bei 2-Leiterschaltung

Externe oder interne Vergleichsstelle bei Thermoelement

Skalierung

Digitales Filter

Offset

Einheit

Verhalten bei Fühlerbruch/-kurzschluss

Ausgangssignal steigend oder fallend (Reversion)

Ausgangsfunktionen Strom 4 ... 20 mA

Typ 705050 und Typ 705051 4 ... 20 mA skalierbar (Anfang/Ende)

Konstantstromquelle

Ausgangsfunktionen Spannung 0 ... 10 V

Nur Typ 705051 0 ... 10 V skalierbar (Anfang/Ende)

Konstantspannungsquelle

TAG-Nummer (10-stellig) und Beschreibung (20-stellig)

Installationsdatum

2012-04-13/00576945

Typenblatt 707050 Seite 8/12

JUMO GmbH & Co. KG Telefon: [phone]
Hausadresse: Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Telefax: [phone]
Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany E-Mail: [e-mail]
Postadresse: 36035 Fulda, Germany Internet: www.jumo.net

Registrier­gerät

-+

Anzeige­gerät

- +

Regler

- +

Zweidraht­Messumformer

=

+

-

4...20 mA

Netzgerät
DC 11 ... 30 V

+

-

_

~

1

2

J

5Ø

44Ø

7Ø

33 21

Hardware- und Software-Voraussetzungen

Für den Betrieb und die Installation des Setup-Programms müssen folgende Hardware- und Software-Voraussetzungen erfüllt sein:

Microsofta Windowsa XP, Vista, Windows 7 32 Bit/64 Bit

1 GByte Arbeitsspeicher

200 MB freier Festplattenspeicher

1 USB Schnittstelle

a

Microsoft und Windows sind eingetragene Warenzeichen der Microsoft Corporation

Anschlussplan

Der Anschlussplan im Typenblatt liefert erste Informationen über Anschlussmöglichkeiten. Für den elektrischen Anschluss ist ausschließlich die
Betriebsanleitung zu verwenden. Die Kenntnis und das technisch einwandfreie Umsetzen der dort enthaltenen Sicherheitshinweise und Warnun­gen sind Voraussetzungen für Montage, elektrischen Anschluss, Inbetriebnahme sowie für die Sicherheit im Betrieb.

Anschlussbeispiel dTRANS T05 B (Typ 707050)

Anschlussbelegung und Abmessungen (in mm) dTRANS T05 B (707050)

2012-04-13/00576945

JUMO GmbH & Co. KG Telefon: [phone]
Hausadresse: Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Telefax: [phone]
Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany E-Mail: [e-mail]
Postadresse: 36035 Fulda, Germany Internet: www.jumo.net

Anschluss für Anschlussbelegung

2

1

+

–

4

5

6

3

J

4

5

6

3

J

4

5

6

3

J

+

–

4

5

6

3

4

5

6

3

4

5

6

3

4

5

6

3

E

S

A

4

5

6

3

+

4

5

6

3

–

Spannungsversorgung
Typ 707050 R

=(Ub-11V)/22mA

B

DC 10 ... 35 V

Typenblatt 707050 Seite 9/12

Stromausgang R
4 ... 20 mA U

Analoge Eingänge

Widerstandsthermometer R
Zweileiterschaltung R

Widerstandsthermometer R
Dreileiterschaltung (3W) R

Widerstandsthermometer R
Vierleiterschaltung (4W) R

Thermoelement

Widerstand/Poti R
Zweileiterschaltung R

Widerstand/Poti R
Dreileiterschaltung (3W) R

= Bürdenwiderstand

B

= Spannungsversorgung

b

≤ 11 Ω

L

= Leitungswiderstand je Leiter

L

≤ 11 Ω

L

= Leitungswiderstand je Leiter

L

≤ 11 Ω

L

= Leitungswiderstand je Leiter

L

≤ 11 Ω

L

= Leitungswiderstand je Leiter

L

≤ 11 Ω

L

= Leitungswiderstand je Leiter

L

Widerstand/Poti R
Vierleiterschaltung (4W) R

≤ 11 Ω

L

= Leitungswiderstand je Leiter

L

Widerstandspotenziometer/WFG E = Ende

S = Schleifer
A = Anfang

Spannung 0 ... 1 V

2012-04-13/00576945

JUMO GmbH & Co. KG Telefon: [phone]
Hausadresse: Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Telefax: [phone]
Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany E-Mail: [e-mail]
Postadresse: 36035 Fulda, Germany Internet: www.jumo.net

Anschlussbeispiel dTRANS T05 T (Typ 707051)

Registrier­gerät

-+

Anzeige­gerät

- +

Regler

- +

Zweidraht­Messumformer

=

+

-

4...20 mA

Netzgerät
DC 11 ... 30 V

+

-

_

~

1

2

J

Registrier­gerät

-

+

Anzeige­gerät

-

+

Regler

-

+

+

-

Zweidraht­Messumformer

=

0 ... 10 V

+

-

4

3

2

1

+

-

Netzgerät
DC 11 ... 30 V

_

~

J

101.2

102.5

6.2

93.1

A

B

A 5:1

B 5:1

Typenblatt 707050 Seite 10/12

Anschlussbelegung und Abmessungen (in mm) dTRANS T05 T (707051)

Diese Darstellung zeigt den Typ 707051 montiert auf einer Hutschiene TH 35-7,5. Die Angaben zur Bemaßung sind nur bei Montage auf dieser
Hutschiene gültig und verändern sich entsprechend, wenn eine Hutschiene TH 35-15 eingesetzt wird.

2012-04-13/00576945

JUMO GmbH & Co. KG Telefon: [phone]
Hausadresse: Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Telefax: [phone]
Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany E-Mail: [e-mail]
Postadresse: 36035 Fulda, Germany Internet: www.jumo.net

Anschluss für Anschlussbelegung

2

1

+

–

4

3

+

–

6

7

8

5

J

J

6

7

8

5

J

6

7

8

5

6

7

8

5

+

–

6

7

8

5

6

7

8

5

6

7

8

5

6

7

8

5

E

S

A

6

7

8

5

+

–

Spannungsversorgung
Typ 707051 R

=(Ub-11V)/22mA

B

DC 10 ... 35 V

Typenblatt 707050 Seite 11/12

Stromausgang R
4 ... 20 mA U

Spannungsausgang
0 ... 10 V

Analoge Eingänge

Widerstandsthermometer R
Zweileiterschaltung R

Widerstandsthermometer R
Dreileiterschaltung (3W) R

Widerstandsthermometer R
Vierleiterschaltung (4W) R

Thermoelement

Widerstand/Poti R
Zweileiterschaltung R

= Bürdenwiderstand

B

= Spannungsversorgung

b

≤ 11 Ω

L

= Leitungswiderstand je Leiter

L

≤ 11 Ω

L

= Leitungswiderstand je Leiter

L

≤ 11 Ω

L

= Leitungswiderstand je Leiter

L

≤ 11 Ω

L

= Leitungswiderstand je Leiter

L

Widerstand/Poti R
Dreileiterschaltung (3W) R

Widerstand/Poti R
Vierleiterschaltung (4W) R

≤ 11 Ω

L

= Leitungswiderstand je Leiter

L

≤ 11 Ω

L

= Leitungswiderstand je Leiter

L

Widerstandspotenziometer/WFG E = Ende

S = Schleifer
A = Anfang

Spannung 0 ... 1 V

PC-Schnittstelle für dTRANS T05 Typ B und T

Anschluss für Typ Anschlussbelegung

USB-Verbindung mit PC USB-Schnittstelle 2.0 (Mini-B; „Full-

Speed)

2012-04-13/00576945

Standard (5-polig)

JUMO GmbH & Co. KG Telefon: [phone]
Hausadresse: Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Telefax: [phone]
Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany E-Mail: [e-mail]
Postadresse: 36035 Fulda, Germany Internet: www.jumo.net

Bestellangaben

(1) Grundtyp

707050 dTRANS T05 B - Zweidraht-Messumformer

707051 dTRANS T05 T - Zweidraht-Messumformer im Tragschienengehäuse

(2) Konfiguration

xx 8 Werkseitig eingestellt (0 ... 100 °C Pt100dl, 4 ... 20 mA)

xx 9 Kundenspezifisch eingestellt

(3) Elektrische Anschlussart

xx 06 Schraubklemmen

x 07 Federzugklemmen

(1) (2) (3)

Bestellschlüssel /-

Bestellbeispiel 707050 / 8 - 06

Lieferumfang

1 Messumformer in der bestellten Ausführung
Bei Typ 707050: inkl. Befestigungsmaterial (2 Schrauben und 2 Sicherungsscheiben)

1 Betriebsanleitung B 707050.0

Typenblatt 707050 Seite 12/12

Zubehör

Artikel Teile-Nr.

Setup-Programm auf CD-ROM, mehrsprachig 00574959

Betriebsanleitung B 707050.0 00576951

USB-Kabel A-Stecker auf mini B-Stecker, Länge 3 m 00506252

Schraubbarer Endhalter für Tragschiene 00528648

Befestigungselement zur Montage von Typ 707050 auf Tragschiene 00352463

2012-04-13/00576945
