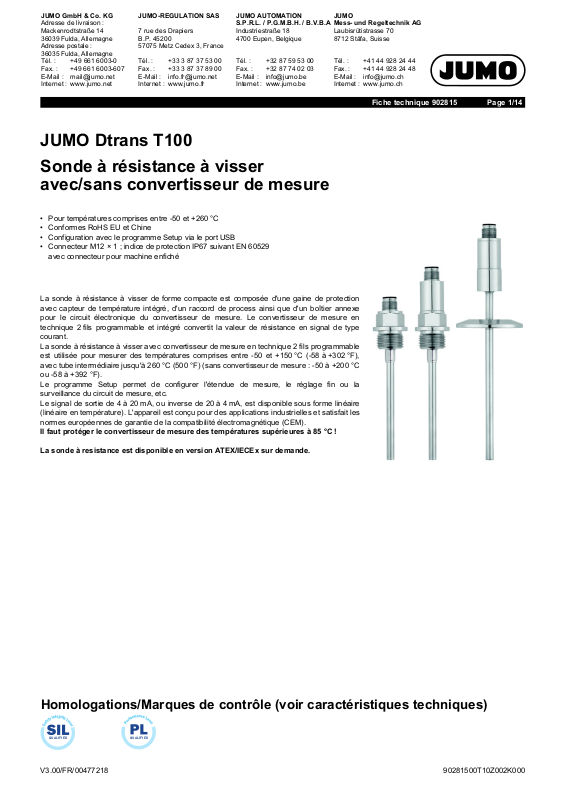

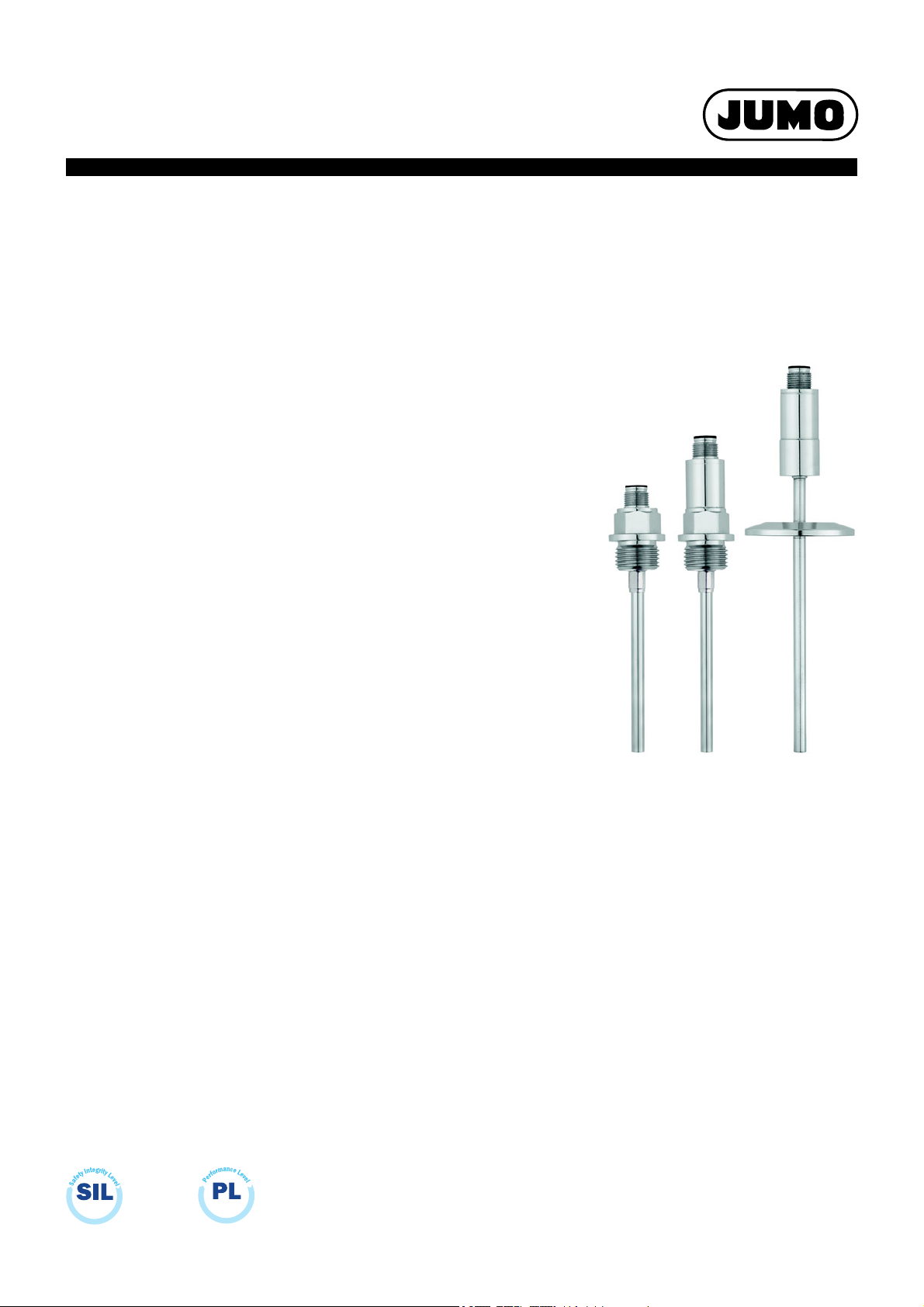

JUMO Dtrans T100

QUALIFIED

Sonde à résistance à visser
avec/sans convertisseur de mesure

• Pour températures comprises entre -50 et +260 °C

• Conformes RoHS EU et Chine

• Configuration avec le programme Setup via le port USB

• Connecteur M12 × 1 ; indice de protection IP67 suivant EN 60529
avec connecteur pour machine enfiché

La sonde à résistance à visser de forme compacte est composée d'une gaine de protection
avec capteur de température intégré, d'un raccord de process ainsi que d'un boîtier annexe
pour le circuit électronique du convertisseur de mesure. Le convertisseur de mesure en
technique 2 fils programmable et intégré convertit la valeur de résistance en signal de type
courant.
La sonde à résistance à visser avec convertisseur de mesure en technique 2 fils programmable
est utilisée pour mesurer des températures comprises entre -50 et +150 °C (-58 à +302 °F),
avec tube intermédiaire jusqu'à 260 °C (500 °F) (sans convertisseur de mesure : -50 à +200 °C
ou -58 à +392 °F).

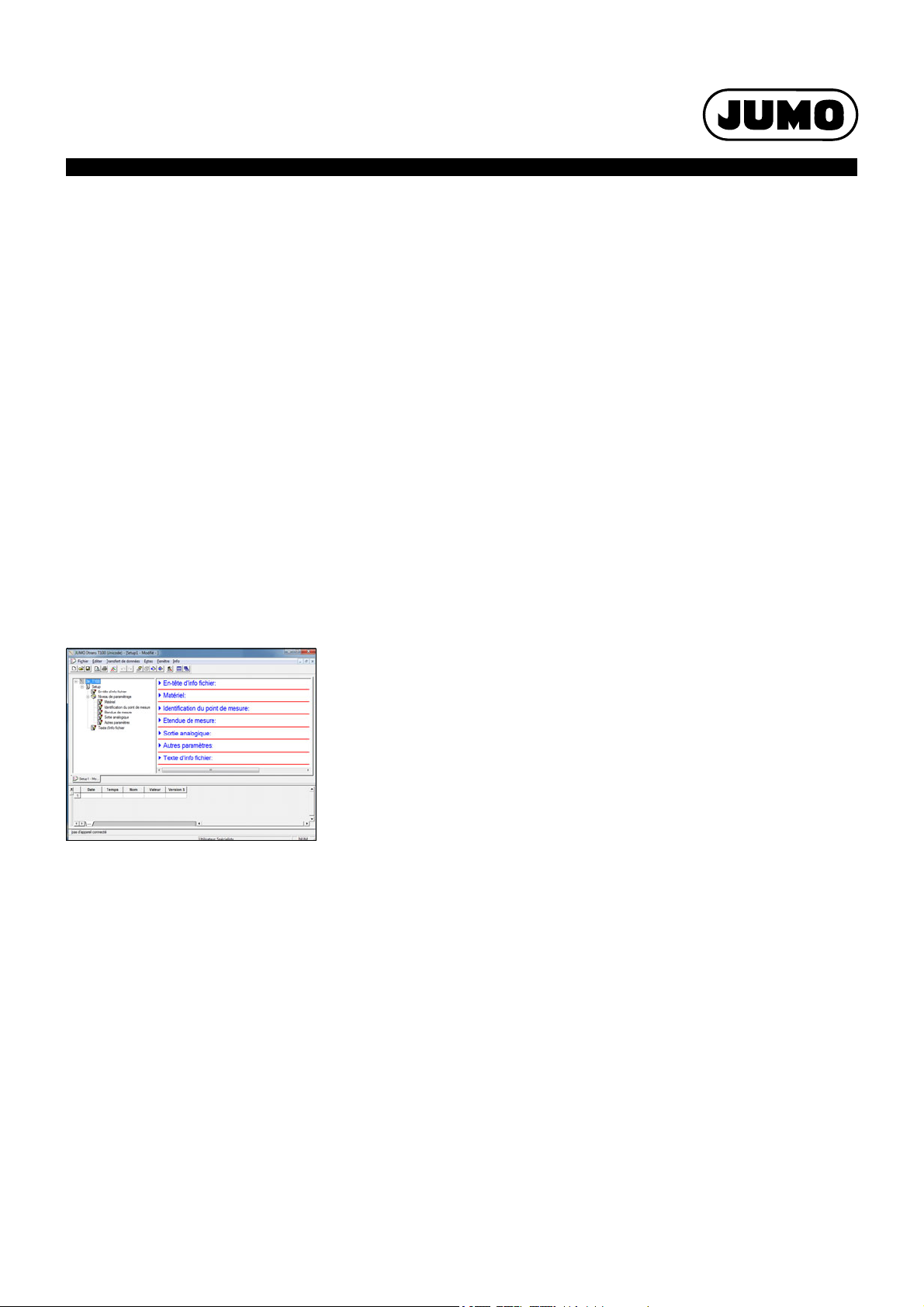

Le programme Setup permet de configurer l'étendue de mesure, le réglage fin ou la
surveillance du circuit de mesure, etc.
Le signal de sortie de 4 à 20 mA, ou inverse de 20 à 4 mA, est disponible sous forme linéaire
(linéaire en température). L'appareil est conçu pour des applications industrielles et satisfait les
normes européennes de garantie de la compatibilité électromagnétique (CEM).

Il faut protéger le convertisseur de mesure des températures supérieures à 85 °C !

Fiche technique 902815 Page 1/14

La sonde à resistance est disponible en version ATEX/IECEx sur demande.

Homologations/Marques de contrôle (voir caractéristiques techniques)

QUALIFIED

V3.00/FR/00477218

90281500T10Z002K000

Fiche technique 902815 Page 2/14

JUMO GmbH & Co. KG

Adresse de livraison :
Mackenrodtstraße 14
36039 Fulda, Allemagne
Adresse postale :
36035 Fulda, Allemagne
Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.net

JUMO-REGULATION SAS

7 rue des Drapiers
B.P. 45200
57075 Metz Cedex 3, France

Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.fr

JUMO AUTOMATION
S.P.R.L. / P.G.M.B.H. / B.V.B.A

Industriestraße 18
4700 Eupen, Belgique

Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.be

JUMO
Mess- und Regeltechnik AG

Laubisrütistrasse 70
8712 Stäfa, Suisse

Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.ch

Caractéristiques techniques

Raccordement électrique Connecteur pour machine M12 × 1, 4 broches suivant CEI 60947-5-2

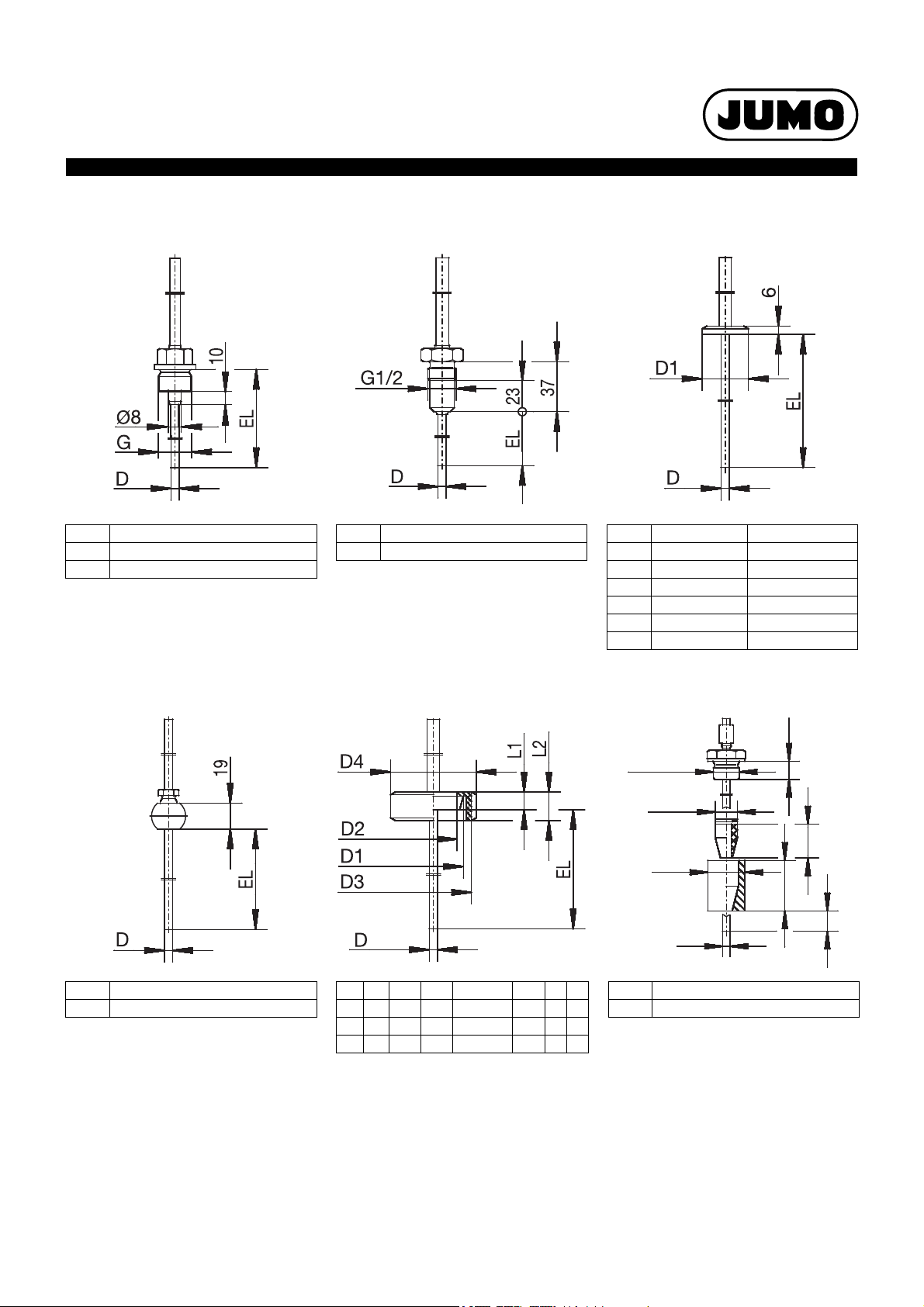

Raccords de process Raccord fileté 3/8"G

Raccord fileté 1/2"G
Raccord fileté 1/2"G avec cône d'étanchéité conforme au NEP
Manchon conique avec écrou-raccord (raccord laitier)
Manchon de serrage (Clamp) DIN 32676
Manchon à souder sphérique avec raccord coulissant
Manchon à souder avec cône d'étanchéité conforme au NEP
Raccords VARIVENT®
Doigt de gant à souder sphérique
JUMO PEKA raccord de process hygiénique

Gaines de protection Acier inoxydable 316 L (matériau n° 1.4404/1.4435)

Acier inoxydable 316 Ti (matériau n° 1.4571) (sur demande)
Indice de protection IP67 suivant EN 60529 avec connecteur pour machine enfiché
Temps de réponse Gaine de protection standard ; t

Gaine de protection rétreinte ; t

Gaine de protection standard ; t

Gaine de protection rétreinte ; t

a

VARIVENT® est une marque déposée de la société GEA Tuchenhagen.

a

= 5 s ; t

0,5

= 2 s ; t

0,5

= 40 s ; t

0,5

= 21 s ; t

0,5

= 12 s ; dans l'eau 0,4 m/s

0,9

= 5 s ; dans l'eau 0,4 m/s

0,9

= 110 s ; dans l'air 3,0 m/s

0,9

= 70 s ; dans l'air 3,0 m/s

0,9

Caractéristiques techniques (généralités)

Entrée

Entrée de mesure
Sans convertisseur de mesure Capteur de température Pt100 ou Pt1000, EN 60751, classe A, B ou AA

en montage 2 ou 4 fils
Avec convertisseur de mesure

programmable
Etendues de mesure
Types de base 902815/10 et 902815/40 -50 à +200 °C
Type de base 902815/20 -50 à +150 °C
Types de base 902815/21 et 902815/41 -50 à +260 °C avec tube intermédiaire
Ecarts limites en °C Classe A (standard) : ±(0,15 + 0,002 × |t|) °C

a

|t| correspond à la valeur numérique de la température en °C sans prise en compte du signe.

Influences de l'environnement

Plage de la température ambiante de la tête
Types de base 902815/10 et 902815/40 -30 à +90 °C
Types de base 902815/20, 902815/21 et

902815/41
Plage de température de stockage -30 à +90 °C
Résistance climatique Suivant CEI 60068-2-30 (humidité rélative ≤ 95 % avec condensation)
Résistance aux vibrations Suivant CEI 60068-2-6 (suivant caractéristique GL)

Capteur de température Pt1000, EN 60751, classe A, en montage 4 fils

a

Classe AA : ±(0,10 + 0,0017 × |t|) °C

Classe B : ±(0,30 + 0,005 × |t|) °C

a

a

-30à+85°C

V3.00/FR/00477218 90281500T10Z002K000

Fiche technique 902815 Page 3/14

JUMO GmbH & Co. KG

Adresse de livraison :
Mackenrodtstraße 14
36039 Fulda, Allemagne
Adresse postale :
36035 Fulda, Allemagne
Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.net

JUMO-REGULATION SAS

7 rue des Drapiers
B.P. 45200
57075 Metz Cedex 3, France

Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.fr

JUMO AUTOMATION
S.P.R.L. / P.G.M.B.H. / B.V.B.A

Industriestraße 18
4700 Eupen, Belgique

Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.be

JUMO
Mess- und Regeltechnik AG

Laubisrütistrasse 70
8712 Stäfa, Suisse

Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.ch

Caractéristiques techniques (convertisseur de mesure)

Entrée

Plus petite amplitude de mesure 10 K
Cadence de scrutation 1 mesure par seconde
Filtre d’entrée Filtre numérique de 1

Surveillance du circuit de mesure

Dépassement inférieur de l’étendue de

Décroissance linéaire jusqu'à 3,8 mA (suivant recommandation NAMUR 43)
mesure

Dépassement supérieur de l’étendue de

Croissance linéaire jusqu'à 20,5 mA (suivant recommandation NAMUR 43)
mesure

Court-circuit de sonde/

≤ 3,6 mA ou ≥ 21,0 mA (configurable)
Rupture de sonde et de câble

Limitation du courant en cas de court-circuit

≤ 25 mA
ou rupture de sonde

Sortie

Signal de sortie Courant continu contraint 4 à 20 mA, 20à4mA
Fonction de transfert Linéaire par rapport à la température
Charge maximale (R

)R

B

= (Ub- 8 V) ÷ 23 mA, max. 600 Ω

B

Influence de la charge ≤ ±0,02 % par 100 Ω
Temps de réponse en cas de variation de la

≤ 5s
température

Temps de réponse après mise sous tension

≤ 5s
ou remise à zéro

Précision de mesure du circuit électronique 0,1 K ou 0,08 %

a

Toutes les indications en % se rapportent à la valeur de fin de l'étendue de mesure : 20 mA.

b

Toutes les indications en % se rapportent à l'intervalle de mesure réglé, la valeur la plus grande s'applique.

c

Il faut ajouter à la précision de mesure du convertisseur de mesure l'écart du capteur de température.

er

ordre ; constante du filtre réglable de 0 à 125 s

a

b,c

Caractéristiques électriques

Alimentation (Ub) 8 à 35 V DC (broche 1 = +, broche 3 = -),

Utilisation exclusivement avec des dispositifs d'alimentation SELV ou PELV (suivant EN 61140)
Classe de protection III (suivant EN 61140)
Séparation galvanique Sans séparation galvanique entre capteur et sortie
Résistance d'isolement > 100 MΩ si 100 V DC

mesure à température ambiante entre bornes de raccordement et boîtier
Protection contre l’inversion de polarité oui
Influence de la tension d'alimentation ≤ ±0,01 % par V d'écart par rapport à 24 V

a

Toutes les indications en % se rapportent à la valeur de fin de l'étendue de mesure : 20 mA.

a

Influences de l'environnement

Influence de la température ambiante ≤ ±(15 ppm/K × (valeur de fin d'étendue de mesure + 200) + 50 ppm/K × étendue de mesure

réglée) × Δυ

Δυ = écart de la température ambiante par rapport à la température de référence
Conditions de référence/de tarage 24 V DC à 25 °C ±5 °C (77 °F ±9 °F)
Compatibilité électromagnétique (CEM) EN 61326
Emission de parasites Classe B
Résistance aux parasites Normes industrielles

V3.00/FR/00477218 90281500T10Z002K000

Fiche technique 902815 Page 4/14

JUMO GmbH & Co. KG

Adresse de livraison :
Mackenrodtstraße 14
36039 Fulda, Allemagne
Adresse postale :
36035 Fulda, Allemagne
Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.net

JUMO-REGULATION SAS

7 rue des Drapiers
B.P. 45200
57075 Metz Cedex 3, France

Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.fr

JUMO AUTOMATION
S.P.R.L. / P.G.M.B.H. / B.V.B.A

Industriestraße 18
4700 Eupen, Belgique

Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.be

JUMO
Mess- und Regeltechnik AG

Laubisrütistrasse 70
8712 Stäfa, Suisse

Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.ch

Homologations/Marques de contrôle

Marques de contrôle Organisme d’essai Certificat/Numéro d'essai Base d'essai s'applique à

Qualifié SIL
Qualifié PL

- - - Option 058
Types de base 902815/10
et 902815/40 avec déclara­tion du fabricant

V3.00/FR/00477218 90281500T10Z002K000

JUMO GmbH & Co. KG

Adresse de livraison :
Mackenrodtstraße 14
36039 Fulda, Allemagne
Adresse postale :
36035 Fulda, Allemagne
Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.net

JUMO-REGULATION SAS

7 rue des Drapiers
B.P. 45200
57075 Metz Cedex 3, France

Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.fr

JUMO AUTOMATION
S.P.R.L. / P.G.M.B.H. / B.V.B.A

Industriestraße 18
4700 Eupen, Belgique

Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.be

JUMO
Mess- und Regeltechnik AG

Laubisrütistrasse 70
8712 Stäfa, Suisse

Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.ch

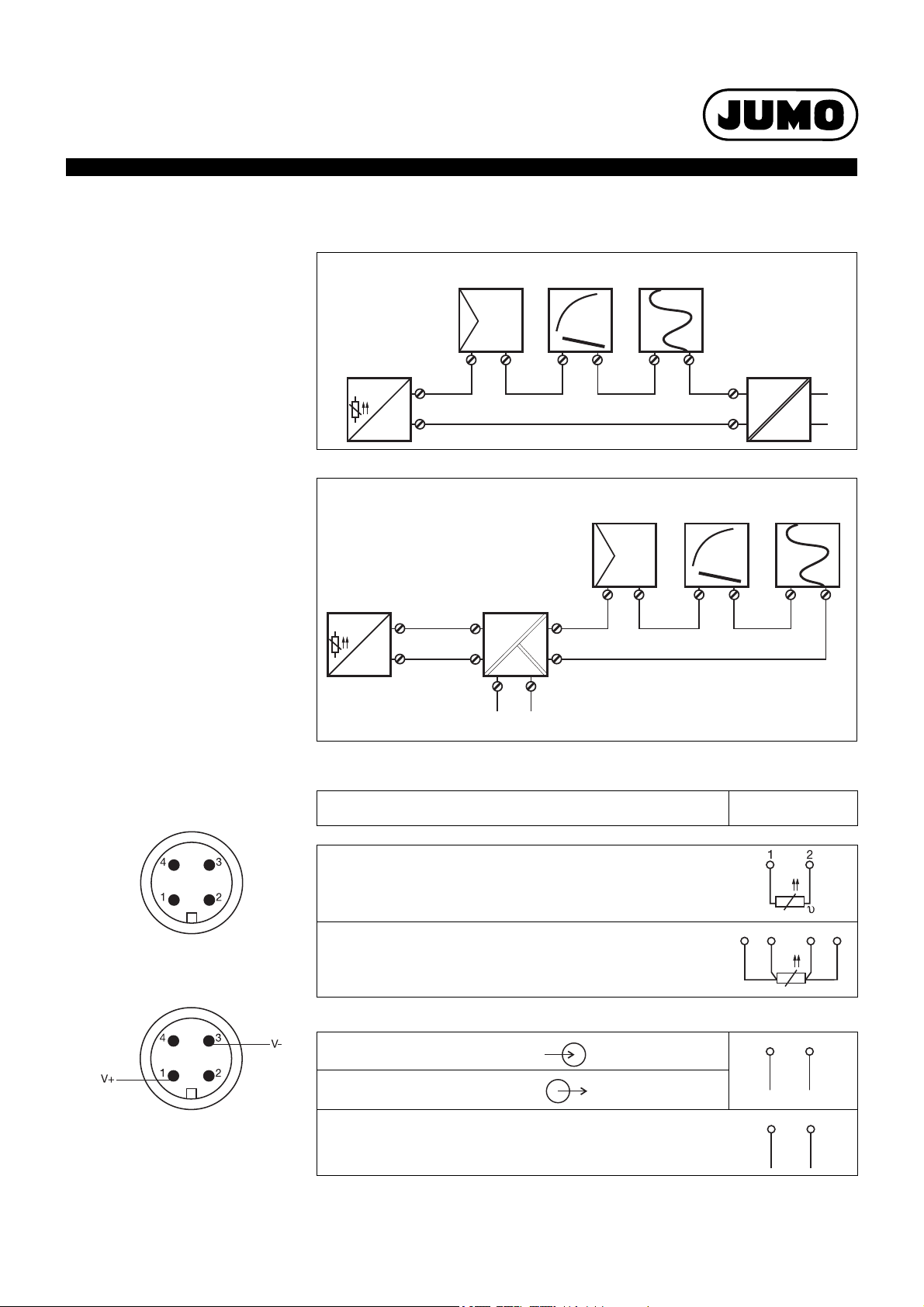

Exemples de raccordement avec convertisseur de mesure

EnregistreurIndicateurRégulateur

Alimentation
8 à 35 V DC

Sonde
à résistance
à visser avec
convertisseur
de mesure

=

-

4 à 20 mA

- -+ ++

V+

V-

+

-

_

~

EnregistreurIndicateurRégulateur

Alimentation
à séparation
galvanique

=

=

~

Sonde
à résistance
à visser avec
convertisseur
de mesure

=

V+

V-

+

-

4 à 20 mA

+

-

+

0 à 10 V

+ +- - -

L1 N

12

υ

43

+

-

1 3

V+ V-

2 4

Exemple de raccordement avec bloc
d'alimentation

Exemple de raccordement avec
alimentation à séparation galvanique

Fiche technique 902815 Page 5/14

Schéma de raccordement

Connecteur pour machine M12 x 1,
4 broches suivant CEI 60947-5-2

Attention :

ne pas raccorder les broches 2 et 4 à la
tension !

V3.00/FR/00477218 90281500T10Z002K000

Raccordement électrique Brochage

Types de base 902815/10 et 902815/40 sans convertisseur de mesure

Sonde à résistance à visser
en montage 2 fils

Sonde à résistance à visser
en montage 4 fils

Types de base 902815/20, 902815/21 et 902815/41 avec convertisseur de mesure
programmable

Alimentation
8à35VDC

Sortie en courant
4à20mA

Communication Setup
via câble de configuration spécial
(uniquement pour la configuration – pas autorisé pour le fonctionnement
en continu)

JUMO GmbH & Co. KG

Adresse de livraison :
Mackenrodtstraße 14
36039 Fulda, Allemagne
Adresse postale :
36035 Fulda, Allemagne
Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.net

JUMO-REGULATION SAS

7 rue des Drapiers
B.P. 45200
57075 Metz Cedex 3, France

Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.fr

JUMO AUTOMATION
S.P.R.L. / P.G.M.B.H. / B.V.B.A

Industriestraße 18
4700 Eupen, Belgique

Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.be

JUMO
Mess- und Regeltechnik AG

Laubisrütistrasse 70
8712 Stäfa, Suisse

Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.ch

Dimensions

12

M12 × 1

D

3.3Ø

D

29

Ø19

10EL

Ø8

3.3Ø

G

8Ø

~ 27EL

12

M12 × 1

D

10

D

19

12

M12 × 1

D

3.3Ø

D

50

Ø19

10EL

Ø8

3.3Ø

G

EL

12

M12 × 1

D

~ 50

10

8Ø

D

19

3.3

Ø

G

EL

12

M12 × 1

D

~ 110

10

8Ø

D

19

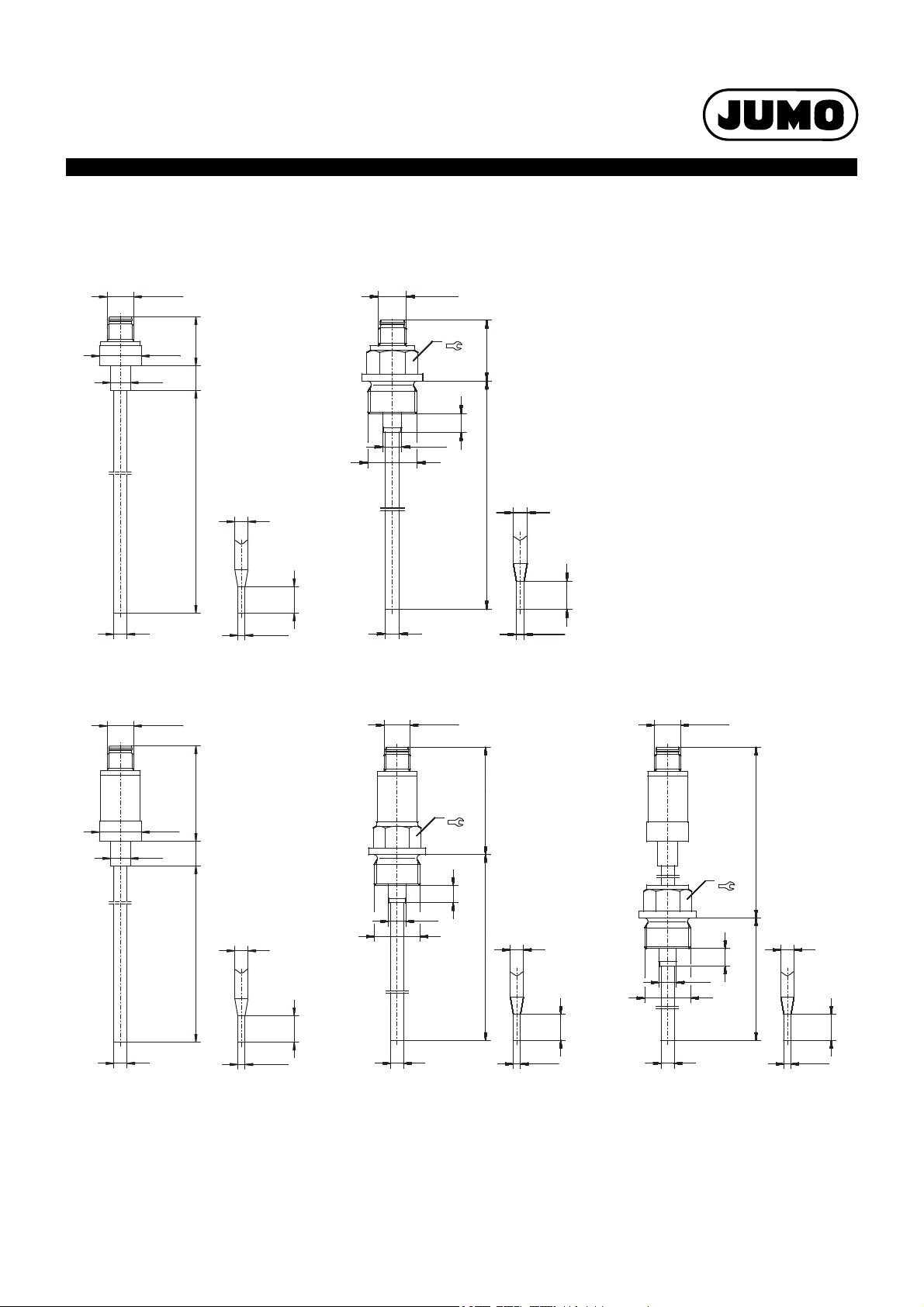

Types de base

Fiche technique 902815 Page 6/14

Type de base 902815/10
avec raccord de process PA 000

Type de base 902815/20
avec raccord de process PA 000

V3.00/FR/00477218 90281500T10Z002K000

Type de base 902815/10
avec raccord de process PA 104

Type de base 902815/20
avec raccord de process PA 104

Type de base 902815/21
avec raccord de process PA 104

JUMO GmbH & Co. KG

Adresse de livraison :
Mackenrodtstraße 14
36039 Fulda, Allemagne
Adresse postale :
36035 Fulda, Allemagne
Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.net

JUMO-REGULATION SAS

7 rue des Drapiers
B.P. 45200
57075 Metz Cedex 3, France

Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.fr

JUMO AUTOMATION
S.P.R.L. / P.G.M.B.H. / B.V.B.A

Industriestraße 18
4700 Eupen, Belgique

Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.be

JUMO
Mess- und Regeltechnik AG

Laubisrütistrasse 70
8712 Stäfa, Suisse

Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.ch

Types de base

19

M12 × 1

M14 × 1

3Ø

EL 67

46

19

M12 × 1

M14 × 1

3Ø

EL 67 76

Fiche technique 902815 Page 7/14

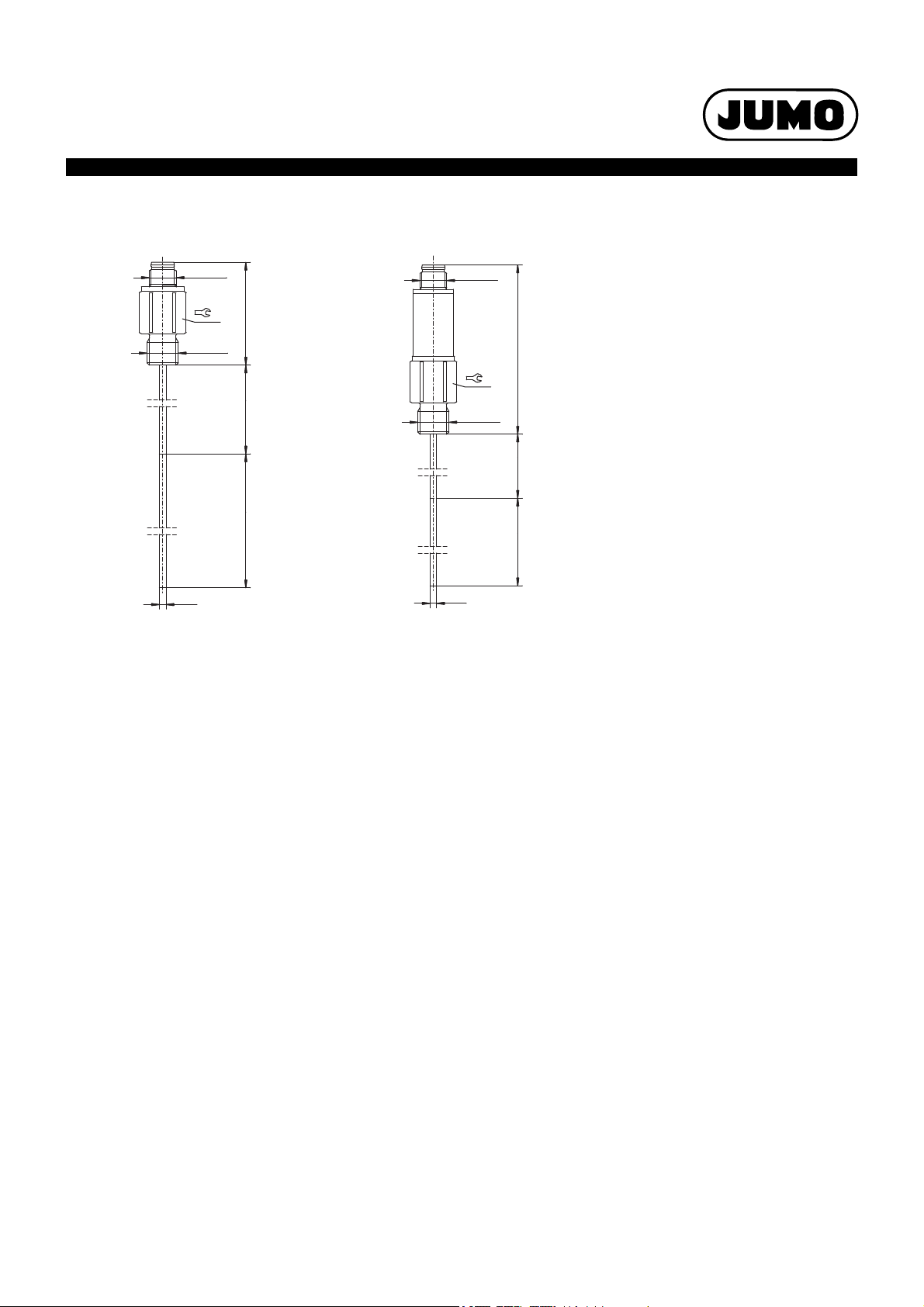

Type de base 902815/40
avec raccord de process PA 120

Type de base 902815/41
avec raccord de process PA 120

V3.00/FR/00477218 90281500T10Z002K000

JUMO GmbH & Co. KG

Adresse de livraison :
Mackenrodtstraße 14
36039 Fulda, Allemagne
Adresse postale :
36035 Fulda, Allemagne
Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.net

JUMO-REGULATION SAS

7 rue des Drapiers
B.P. 45200
57075 Metz Cedex 3, France

Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.fr

JUMO AUTOMATION
S.P.R.L. / P.G.M.B.H. / B.V.B.A

Industriestraße 18
4700 Eupen, Belgique

Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.be

JUMO
Mess- und Regeltechnik AG

Laubisrütistrasse 70
8712 Stäfa, Suisse

Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.ch

Fiche technique 902815 Page 8/14

28

EL

15

41

D

30Ø

G1/2

18Ø

Raccords de process PA

PA G PA PA DN D1
103 3/8 380 - - Ø 25
104 1/2 611 10/20 Ø 34

613 25/1“ Ø 50,5
613 40/1,5“ Ø 50,5
616 50/2“ Ø 64
617 2,5“ Ø 77,5

Raccord fileté Raccord fileté avec cône d'étanchéité

conforme au NEP

PA
681

Manchon à souder sphérique
avec raccord coulissant

PA DN D1 D2 D3 D4 L1 L2
601 10 Ø 22 Ø 18 RD 28×1/8 Ø 38 9 18
604 25 Ø 44 Ø 35 RD 52×1/6 Ø 63 13 21
605 32 Ø 50 Ø 41 RD 58×1/6 Ø 70 13 21

Manchon conique avec écrou-raccord
suivant DIN 11851
(raccord laitier)

Manchon de serrage suivant DIN 32676
(Clamp)

PA
682

Manchon à souder
avec cône d'étanchéité conforme au NEP

V3.00/FR/00477218 90281500T10Z002K000

JUMO GmbH & Co. KG

Adresse de livraison :
Mackenrodtstraße 14
36039 Fulda, Allemagne
Adresse postale :
36035 Fulda, Allemagne
Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.net

JUMO-REGULATION SAS

7 rue des Drapiers
B.P. 45200
57075 Metz Cedex 3, France

Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.fr

JUMO AUTOMATION
S.P.R.L. / P.G.M.B.H. / B.V.B.A

Industriestraße 18
4700 Eupen, Belgique

Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.be

JUMO
Mess- und Regeltechnik AG

Laubisrütistrasse 70
8712 Stäfa, Suisse

Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.ch

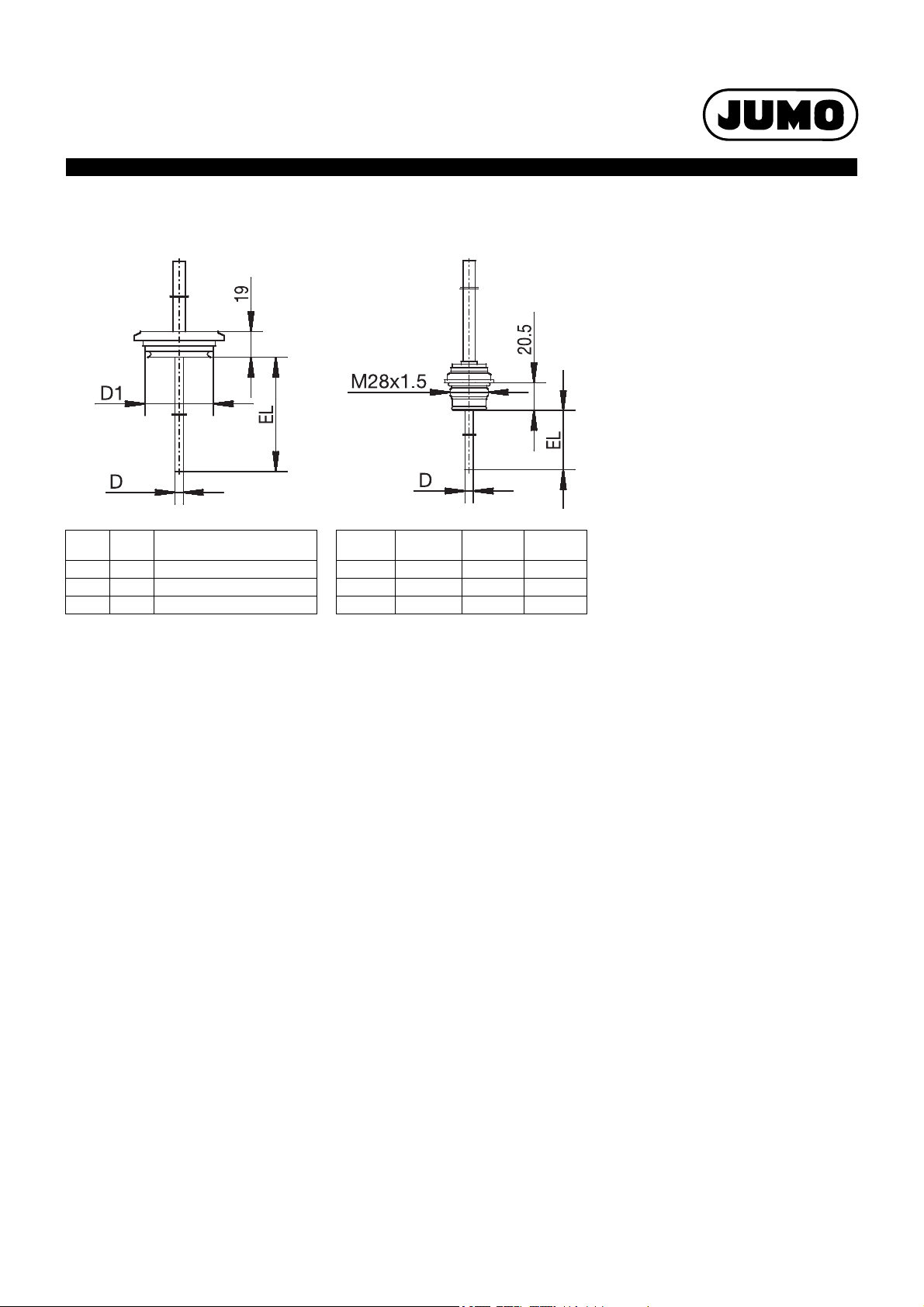

Raccords de process PA

PA DN D1

684 15/10 Ø 31
685 32/25 Ø 50
686 50/40 Ø 68

VARIVENT

®

Clamp Aseptique Manchon

DN 25/32 DN 25/32/40 DN 40 Ø 55 mm
DN 40-125 DN 50 DN 50 -

- - NKS DN 40 -

à souder

Fiche technique 902815 Page 9/14

Raccord VARIVENT® JUMO PEKA PA 997

raccord de process hygiénique,
voir fiche technique 409711

V3.00/FR/00477218 90281500T10Z002K000

Fiche technique 902815 Page 10/14

JUMO GmbH & Co. KG

Adresse de livraison :
Mackenrodtstraße 14
36039 Fulda, Allemagne
Adresse postale :
36035 Fulda, Allemagne
Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.net

JUMO-REGULATION SAS

7 rue des Drapiers
B.P. 45200
57075 Metz Cedex 3, France

Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.fr

JUMO AUTOMATION
S.P.R.L. / P.G.M.B.H. / B.V.B.A

Industriestraße 18
4700 Eupen, Belgique

Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.be

JUMO
Mess- und Regeltechnik AG

Laubisrütistrasse 70
8712 Stäfa, Suisse

Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.ch

Programme Setup

Le programme Setup sert à configurer le
convertisseur de mesure programmable, en
technique 2 fils, avec un PC.
Pour cela il faut :

• Il faut utiliser exclusivement le câble de
configuration avec connecteurs mâle et
femelle à 4 broches M12 × 1 et connecteur
Western RJ-45. Sa référence article est

00484692.

• Câble de raccordement en PVC, 2000 mm
de long

• Interface PC avec convertisseur USB/TTL
et câble USB

(voir également les accessoires pour
convertisseur de mesure en technique 2 fils,
programmable)

Pour configurer, il faut raccorder le
convertisseur de mesure en technique 2 fils à
une alimentation.
Si on ne dispose pas d'un bloc d'alimentation
ou d'une alimentation à séparation
galvanique, on peut alimenter le
convertisseur de mesure avec une pile
de9V.

Paramètres configurables

Idnetification du point de mesure

• Numéro d'identification

Etendue de mesure configurable en °C/°F

•Offset

• Début d'étendue de mesure

• Fin d'étendue de mesure

Sortie analogique

• Inversion de la sortie

• Signal en cas de rupture/court-circuit de
sonde

Autres paramètres

• Constante de temps du filtre

• Unité

V3.00/FR/00477218 90281500T10Z002K000

Fiche technique 902815 Page 11/14

JUMO GmbH & Co. KG

Adresse de livraison :
Mackenrodtstraße 14
36039 Fulda, Allemagne
Adresse postale :
36035 Fulda, Allemagne
Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.net

JUMO-REGULATION SAS

7 rue des Drapiers
B.P. 45200
57075 Metz Cedex 3, France

Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.fr

JUMO AUTOMATION
S.P.R.L. / P.G.M.B.H. / B.V.B.A

Industriestraße 18
4700 Eupen, Belgique

Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.be

JUMO
Mess- und Regeltechnik AG

Laubisrütistrasse 70
8712 Stäfa, Suisse

Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.ch

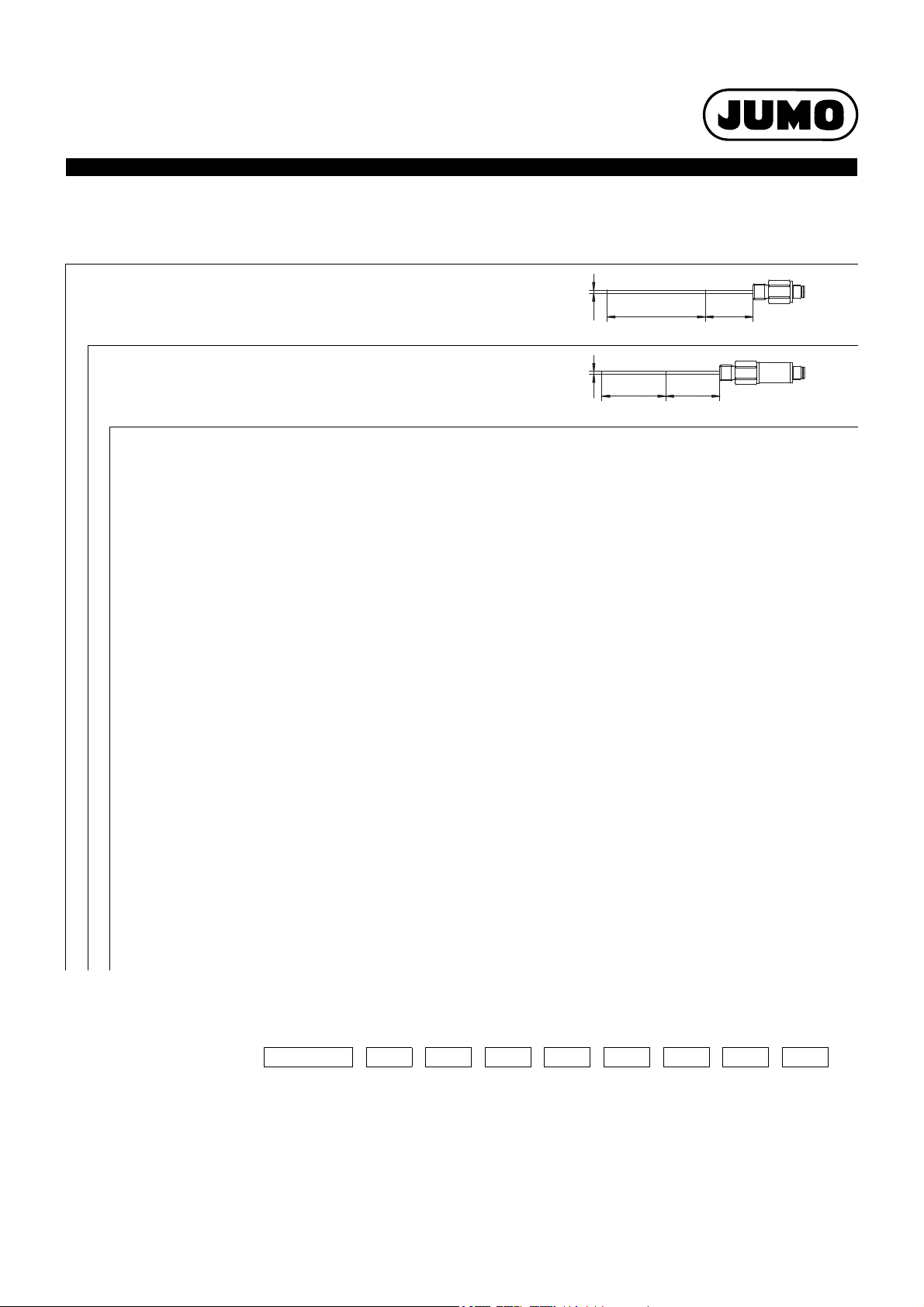

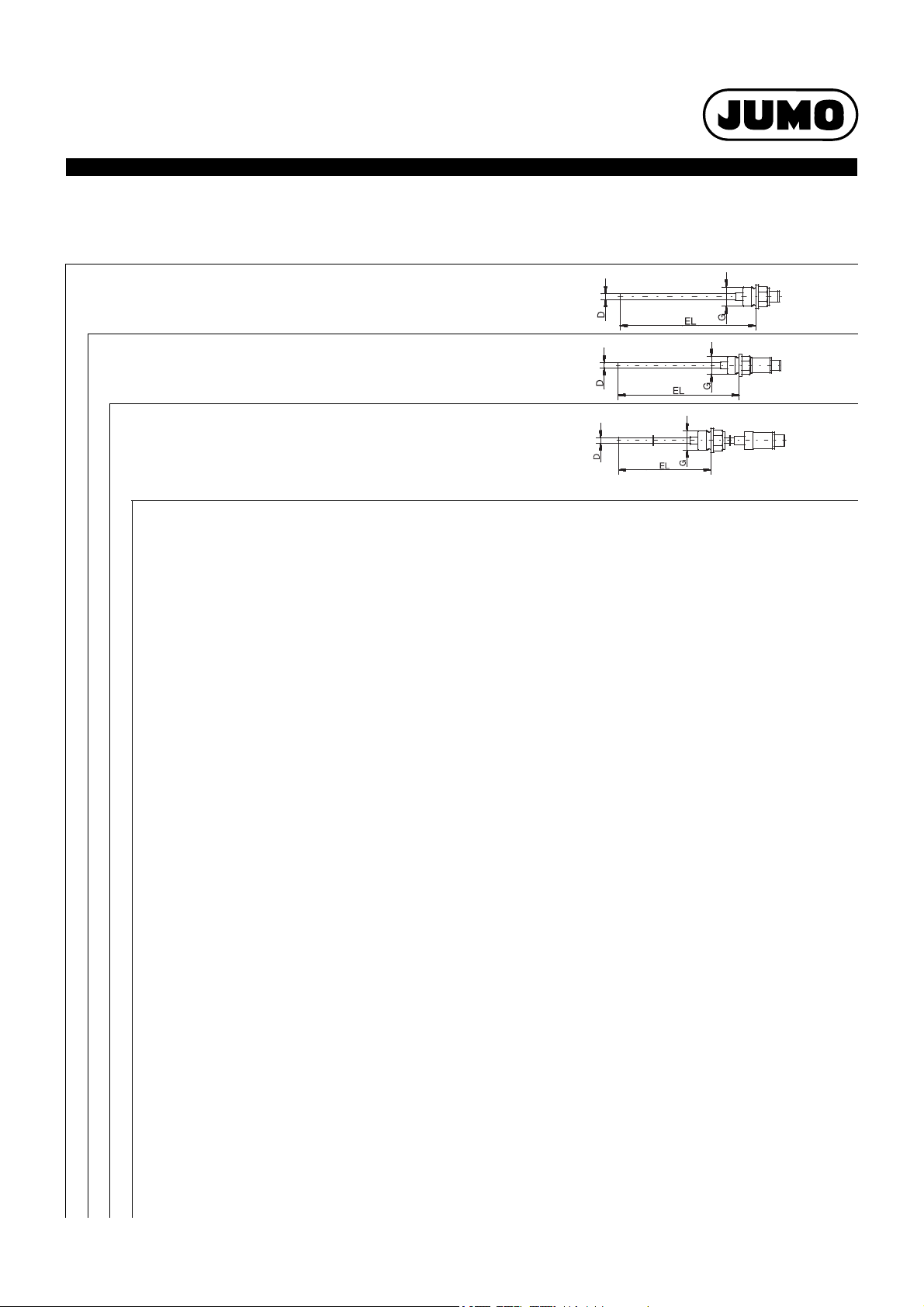

Références de commande

(1) Type de base

902815/10 Sonde à résistance à visser

sans convertisseur de mesure,
raccordement : connecteur pour machine
M12 × 1

902815/20 Sonde à résistance à visser

avec convertisseur de mesure programmableb,
raccordement : connecteur pour machine
M12 × 1

902815/21 Sonde à résistance à visser

avec convertisseur de mesure programmableb,
raccordement : connecteur pour machine
M12 × 1,
exécution haute température avec tube
intermédiaire

(2) Température d’utilisation en °C

x 370 -50 à +150 °C (température max. pour convertisseur de mesure 85°C)

x 380 -50 à +200 °C

x 386 -50 à +260 °C (température max. pour convertisseur de mesure 85°C)

(3) Élément de mesure

x 1003 1× Pt100 en montage 2 fils
x 1005 1× Pt1000 en montage 2 fils
x 1011 1× Pt100 en montage 4 fils
x x x 1013 1× Pt1000 en montage 4 fils
x 2003 2× Pt100 en montage 2 fils
x 2005 2× Pt1000 en montage 2 fils

(4) Classe de tolérance suivant EN 60751

x 1 Classe B
xxx 2 Classe A
x 3 Classe AA

(5) Diamètre de la gaine de protection D en mm

xxx 6 Ø6mm

(6) Longueur utile EL en mm (50 à 500 mm)

x x x 50 50 mm
x x x 100 100 mm
x x x 150 150 mm
x x x 200 200 mm
x x x ... A indiquer en clair (par pas de 50 mm)

(7) Raccord de process PA

x x 000 sans (pour type de base 902815/20, température max. pour convertisseur de mesure 85 °C)
x x x 103 Raccord fileté 3/8"G
x x x 104 Raccord fileté 1/2"G
x x x 380 Raccord fileté 1/2"G avec cône d'étanchéité conforme au NEP
x x x 601 Manchon conique avec écrou-raccord DN 10 DIN 11851 (raccord laitier)
x x x 604 Manchon conique avec écrou-raccord DN 25 DIN 11851 (raccord laitier)
x x x 605 Manchon conique avec écrou-raccord DN 32 DIN 11851 (raccord laitier)
x x x 611 Manchon de serrage (Clamp) DN 10/20 DIN 32676
x x x 613 Manchon de serrage (Clamp) DN 25/40 (1“/1,5“) DIN 32676
x x x 616 Manchon de serrage (Clamp) DN 50 (2“) DIN 32676
x x x 617 Manchon de serrage (Clamp) 2,5“ similaire DIN 32676
x x x 681 Manchon à souder sphérique avec raccord coulissant
x x x 682 Manchon à souder avec cône d'étanchéité conforme au NEP

V3.00/FR/00477218 90281500T10Z002K000

a

a

Fiche technique 902815 Page 12/14

JUMO GmbH & Co. KG

Adresse de livraison :
Mackenrodtstraße 14
36039 Fulda, Allemagne
Adresse postale :
36035 Fulda, Allemagne
Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.net

JUMO-REGULATION SAS

7 rue des Drapiers
B.P. 45200
57075 Metz Cedex 3, France

Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.fr

JUMO AUTOMATION
S.P.R.L. / P.G.M.B.H. / B.V.B.A

Industriestraße 18
4700 Eupen, Belgique

Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.be

JUMO
Mess- und Regeltechnik AG

Laubisrütistrasse 70
8712 Stäfa, Suisse

Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.ch

x x x 684 Raccord VARIVENT® DN 15/10
x x x 685 Raccord VARIVENT® DN 32/25
x x x 686 Raccord VARIVENT® DN 50/40
x x x 997 JUMO PEKA raccord de process hygiénique

(8) Matériau de la gaine de protection

x x x 24 Acier inoxydable 316 L (matériau n° 1.4404/1.4435)
x x x 26 Acier inoxydable 316 Ti (matériau n° 1.4571) (sur demande)

(9) Options

x x x 000 Sans
x 058 Compatible SIL et PL

x x 100 Configuration spécifique au client (indications en clair)

x x x 310 Gaine de protection Ø 6 mm rétreinter à Ø 3,3 mm
x x x 452 Pièces en contact avec le milieu polies électrolytiquement, rugosité Ra ≤ 0,8 μm

(sans filetage, ni cordons de soudure)

x x x 810 Manchon à souder (uniquement pour raccord de process 380)

a

Ce produit JUMO est distribué sous brevet américain et canadien. Les acheteurs de ce produit JUMO en dehors des Etats-Unis et du Canada doivent informer JUMO
s'ils prévoient de vendre ce produit aux USA et au Canada.

b

Indiquer en clair l’étendue de mesure.

(1) (2) (3) (4) (5) (6) (7) (8) (9)
Code de commande - - - - - - - / ,...
Exemple de commande 902815/20 - 370 - 1013 - 1 - 6 - 100 - 104 - 24 / 000

a

Énumérer les options séparées par une virgule.

Matériel livré

1 appareil dans l'exécution commandée
1 notice de mise en service

a

V3.00/FR/00477218 90281500T10Z002K000

Fiche technique 902815 Page 13/14

JUMO GmbH & Co. KG

Adresse de livraison :
Mackenrodtstraße 14
36039 Fulda, Allemagne
Adresse postale :
36035 Fulda, Allemagne
Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.net

JUMO-REGULATION SAS

7 rue des Drapiers
B.P. 45200
57075 Metz Cedex 3, France

Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.fr

JUMO AUTOMATION
S.P.R.L. / P.G.M.B.H. / B.V.B.A

Industriestraße 18
4700 Eupen, Belgique

Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.be

JUMO
Mess- und Regeltechnik AG

Laubisrütistrasse 70
8712 Stäfa, Suisse

Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.ch

3Ø

EL 67

3Ø

EL 67

Références de commande

(1) Type de base

902815/40 Sonde à résistance à visser

sans convertisseur de mesure,
raccordement : connecteur pour machine M12 × 1
et système d'adapation pour doigt de gant 902812/10
(doigts de gant adaptés, voir fiche technique 902812)

902815/41 Sonde à résistance à visser

avec convertisseur de mesure programmableb,
raccordement : connecteur pour machine M12 × 1
et système d'adaptation pour doigt de gant 902812/10
(doigts de gant adaptés, voir fiche technique 902812)

(2) Température d’utilisation en °C

x 380 -50 à +200 °C

x 386 -50 à +260 °C (température max. pour convertisseur de mesure 85°C)

(3) Élément de mesure

x 1003 1× Pt100 en montage 2 fils
x 1005 1× Pt1000 en montage 2 fils
x 1011 1× Pt100 en montage 4 fils
x x 1013 1× Pt1000 en montage 4 fils
x 2003 2× Pt100 en montage 2 fils
x 2005 2× Pt1000 en montage 2 fils

(4) Classe de tolérance suivant EN 60751

x 1 Classe B
x x 2 Classe A
x 3 Classe AA

(5) Diamètre de la gaine de protection D en mm

xx 3 Ø3mm

(6) Longueur utile EL en mm

x x 50 50 mm
x x 100 100 mm
x x 150 150 mm

(7) Raccord de process PA

x x 120 Raccord fileté M14 × 1 pour adaptation des doigts de gant hygiéniques

(8) Matériau de la gaine de protection

x x 20 Acier inoxydable

(9) Options

x x 000 Sans
x 058 Compatible SIL et PL

x 100 Configuration spécifique au client (indications en clair)

a

Ce produit JUMO est distribué sous brevet américain et canadien. Les acheteurs de ce produit JUMO en dehors des Etats-Unis et du Canada doivent informer JUMO
s'ils prévoient de vendre ce produit aux USA et au Canada.

b

Indiquer en clair l’étendue de mesure.

a

(1) (2) (3) (4) (5) (6) (7) (8) (9)
Code de commande - - - - - - - / ,...
Exemple de commande 902815/40 - 380 - 1003 - 1 - 3 - 50 - 120 - 20 / 000

a

Énumérer les options séparées par une virgule.

Matériel livré

1 appareil dans l'exécution commandée
1 notice de mise en service

V3.00/FR/00477218 90281500T10Z002K000

a

Fiche technique 902815 Page 14/14

JUMO GmbH & Co. KG

Adresse de livraison :
Mackenrodtstraße 14
36039 Fulda, Allemagne
Adresse postale :
36035 Fulda, Allemagne
Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.net

JUMO-REGULATION SAS

7 rue des Drapiers
B.P. 45200
57075 Metz Cedex 3, France

Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.fr

JUMO AUTOMATION
S.P.R.L. / P.G.M.B.H. / B.V.B.A

Industriestraße 18
4700 Eupen, Belgique

Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.be

JUMO
Mess- und Regeltechnik AG

Laubisrütistrasse 70
8712 Stäfa, Suisse

Tél. : [phone]
Fax. : [phone]
E-Mail : [email protected]
Internet : www.jumo.ch

Exécutions en stock

Code de commande Référence article

902815/10-380-1011-1-6-100-104-24/000 00508463
902815/10-380-1011-3-6-50-104-24/000 00516241
902815/10-380-1011-3-6-150-104-24/000 00516245
902815/10-380-1011-3-6-200-104-24/000 00516246
902815/20-370-1013-2-6-50-104-24/000 00508279
902815/20-370-1013-2-6-100-380-24/452 00513650
902815/20-370-1013-2-6-100-104-24/000 00491506
902815/20-370-1013-2-6-150-000-24/000 00506630
902815/20-370-1013-2-6-200-104-24/000 00503113

Accessoires pour convertisseur de mesure en technique 2 fils, programmable

Désignation Référence article

Programme Setup sur CD-ROM, multilingue 00485016
Câble de configuration avec connecteurs mâle et femelle à 4 broches M12 × 1, connecteur Western RJ-45 00484692
Câble de raccordement en PVC, 4 broches, connecteur femelle M12 × 1, 2000 mm de long 00404585
Prise M12 × 1 à 5 broches, droite, sans câble de raccordement, à câbler soi-même 00419130
Prise M12 × 1 à 5 broches, coudée, sans câble de raccordement, à câbler soi-même 00419133
Interface PC avec convertisseur USB/TTL et câble USB 00456352
Blocs d'alimentation pour convertisseur de mesure, simple et quadruple (fiche technique 707500) ­Amplificateur isolé et alimentation à séparation galvanique pour séparation galvanique des signaux normalisés et de

l'alimentation du convertisseur de mesure en technique 2 fils (fiche technique 707530)

-

V3.00/FR/00477218 90281500T10Z002K000
