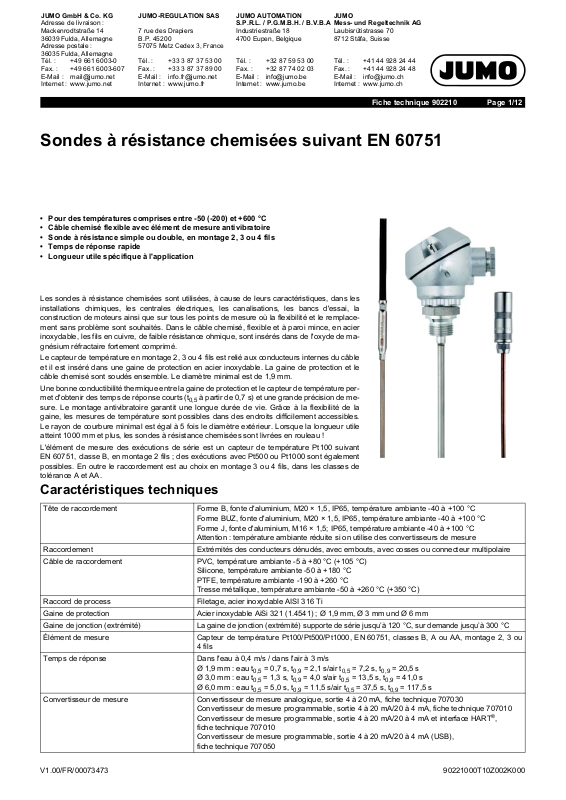

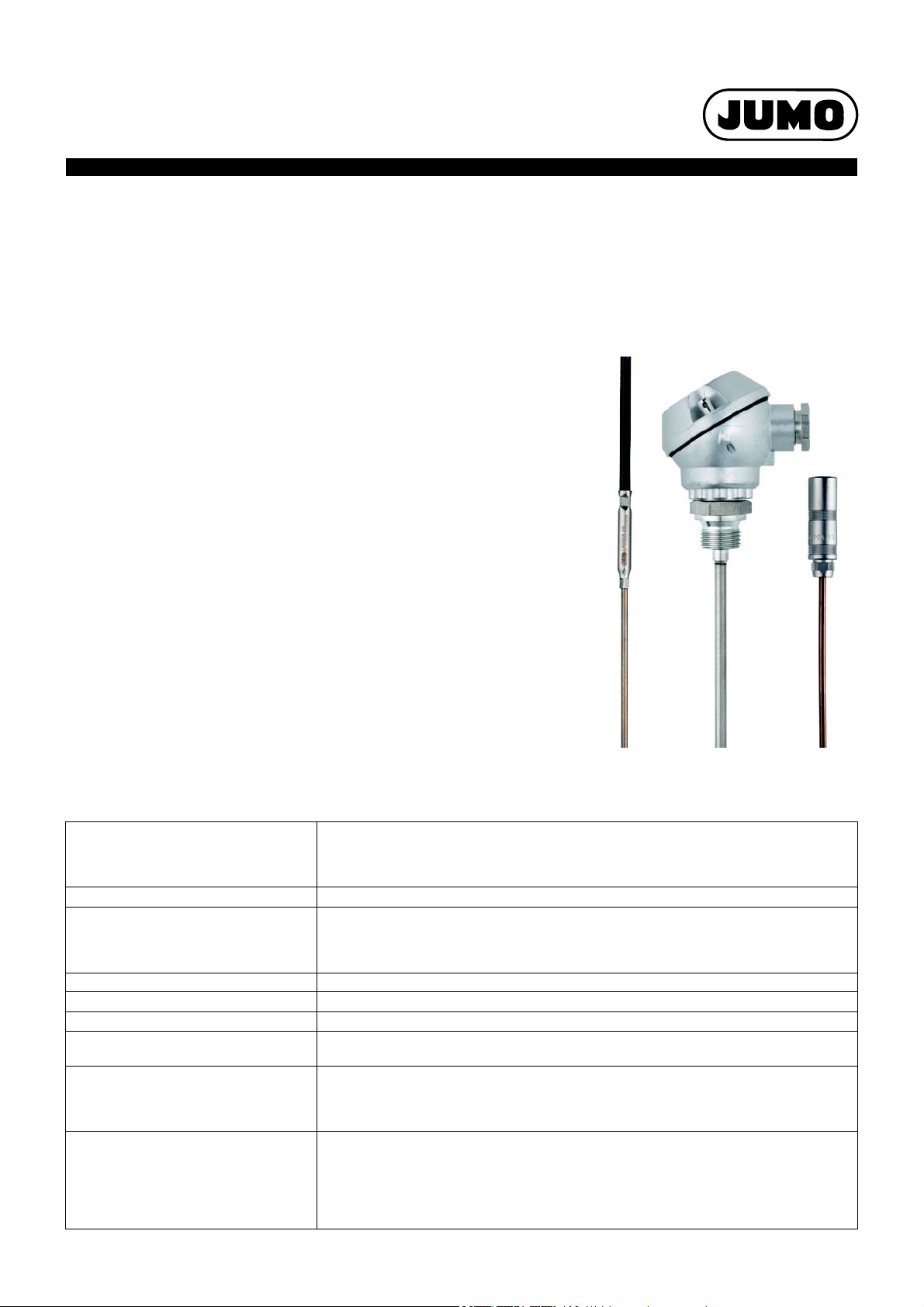

Sondes à résistance chemisées suivant EN 60751
• Pour des températures comprises entre -50 (-200) et +600 °C
• Câble chemisé flexible avec élément de mesure antivibratoire
• Sonde à résistance simple ou double, en montage 2, 3 ou 4 fils
• Temps de réponse rapide
• Longueur utile spécifique à l'application
Les sondes à résistance chemisées sont utilisées, à cause de leurs caractéristiques, dans les
installations chimiques, les centrales électriques, les canalisations, les bancs d'essai, la
construction de moteurs ainsi que sur tous les points de mesure où la flexibilité et le remplacement sans problème sont souhaités. Dans le câble chemisé, flexible et à paroi mince, en acier
inoxydable, les fils en cuivre, de faible résistance ohmique, sont insérés dans de l'oxyde de magnésium réfractaire fortement comprimé.
Le capteur de température en montage 2, 3 ou 4 fils est relié aux conducteurs internes du câble
et il est inséré dans une gaine de protection en acier inoxydable. La gaine de protection et le
câble chemisé sont soudés ensemble. Le diamètre minimal est de 1,9 mm.
Une bonne conductibilité thermique entre la gaine de protection et le capteur de température permet d'obtenir des temps de réponse courts (t
sure. Le montage antivibratoire garantit une longue durée de vie. Grâce à la flexibilité de la
gaine, les mesures de température sont possibles dans des endroits difficilement accessibles.
Le rayon de courbure minimal est égal à 5 fois le diamètre extérieur. Lorsque la longueur utile
atteint 1000 mm et plus, les sondes à résistance chemisées sont livrées en rouleau !
L'élément de mesure des exécutions de série est un capteur de température Pt100 suivant
EN 60751, classe B, en montage 2 fils ; des exécutions avec Pt500 ou Pt1000 sont également
possibles. En outre le raccordement est au choix en montage 3 ou 4 fils, dans les classes de
tolérance A et AA.
Caractéristiques techniques
à partir de 0,7 s) et une grande précision de me-
0,5
Tête de raccordement Forme B, fonte d'aluminium, M20 × 1,5, IP65, température ambiante -40 à +100 °C
Forme BUZ, fonte d'aluminium, M20 × 1,5, IP65, température ambiante -40 à +100 °C
Forme J, fonte d'aluminium, M16 × 1,5; IP65, température ambiante -40 à +100 °C
Attention : température ambiante réduite si on utilise des convertisseurs de mesure
Raccordement Extrémités des conducteurs dénudés, avec embouts, avec cosses ou connecteur multipolaire
Câble de raccordement PVC, température ambiante -5 à +80 °C (+105 °C)
Silicone, température ambiante -50 à +180 °C
PTFE, température ambiante -190 à +260 °C
Tresse métallique, température ambiante -50 à +260 °C (+350 °C)
Raccord de process Filetage, acier inoxydable AISI 316 Ti
Gaine de protection Acier inoxydable AiSi 321 (1.4541) ; Ø 1,9 mm, Ø 3 mm und Ø 6 mm
Gaine de jonction (extrémité)
La gaine de jonction (extrémité) supporte de série jusqu’à 120 °C, sur demande jusqu’à 300 °C
Élément de mesure Capteur de température Pt100/Pt500/Pt1000, EN 60751, classes B, A ou AA, montage 2, 3 ou
4fils
Temps de réponse Dans l'eau à 0,4 m/s / dans l'air à 3 m/s
Ø 1,9 mm : eau t
Ø 3,0 mm : eau t
Ø 6,0 mm : eau t
= 0,7 s, t
0,5
= 1,3 s, t
0,5
= 5,0 s, t
0,5
= 2,1 s/air t
0,9
= 4,0 s/air t
0,9
= 11,5 s/air t
0,9
= 7,2 s, t
0,5
= 13,5 s, t
0,5
= 37,5 s, t
0,5
= 20,5 s
0,9
= 41,0 s
0,9
0,9
= 117,5 s
Convertisseur de mesure Convertisseur de mesure analogique, sortie 4 à 20 mA, fiche technique 707030
V1.00/FR/00073473
Convertisseur de mesure programmable, sortie 4à20mA/20à4mA, fiche technique 707010
Convertisseur de mesure programmable, sortie 4à20mA/20à4mA et interface HART
fiche technique 707010
Convertisseur de mesure programmable, sortie 4à20mA/20à4mA (USB),
fiche technique 707050
90221000T10Z002K000
®
,
Page 2
JUMO GmbH & Co. KG
Adresse de livraison :
Mackenrodtstraße 14
36039 Fulda, Allemagne
Adresse postale :
36035 Fulda, Allemagne
Tél. : +49 661 6003-0
Fax. : +49 661 6003-607
E-Mail : [email protected]
Internet : www.jumo.net
JUMO-REGULATION SAS
7 rue des Drapiers
B.P. 45200
57075 Metz Cedex 3, France
JUMO AUTOMATION
S.P.R.L. / P.G.M.B.H. / B.V.B.A
Industriestraße 18
4700 Eupen, Belgique
JUMO
Mess- und Regeltechnik AG
Laubisrütistrasse 70
8712 Stäfa, Suisse

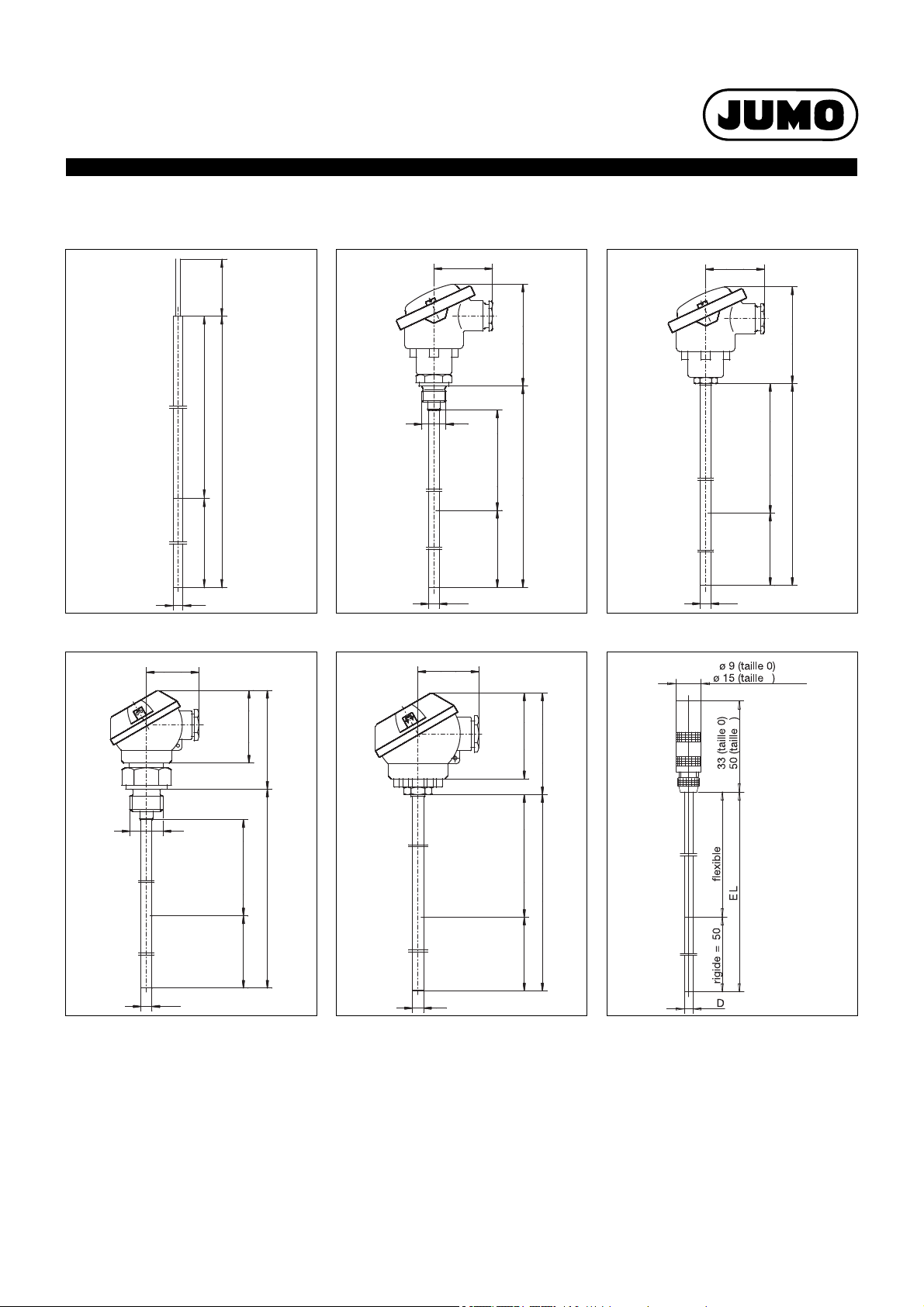

Dimensions
D
rigide = 50
flexible
EL
15
85EL
G
50
D
rigide = 50 flexible
80NL
50
D
rigide = 50 flexible
33
G
D
env. 62
44.5
EL
rigide = 50 flexible
44.5
env. 57
D
NL
rigide = 50
flexible
33
2
2
Fiche technique 902210 Page 2/12
Type de base 902210/10 Type de base 902220/40 Type de base 902220/41
Type de base 902230/40 Type de base 902230/41 Type de base 902240/20
V1.00/FR/00073473
90221000T10Z002K000
Page 3
JUMO GmbH & Co. KG
Adresse de livraison :
Mackenrodtstraße 14
36039 Fulda, Allemagne
Adresse postale :
36035 Fulda, Allemagne
Tél. : +49 661 6003-0
Fax. : +49 661 6003-607
E-Mail : [email protected]
Internet : www.jumo.net
JUMO-REGULATION SAS
7 rue des Drapiers
B.P. 45200
57075 Metz Cedex 3, France
JUMO AUTOMATION
S.P.R.L. / P.G.M.B.H. / B.V.B.A
Industriestraße 18
4700 Eupen, Belgique
JUMO
Mess- und Regeltechnik AG
Laubisrütistrasse 70
8712 Stäfa, Suisse

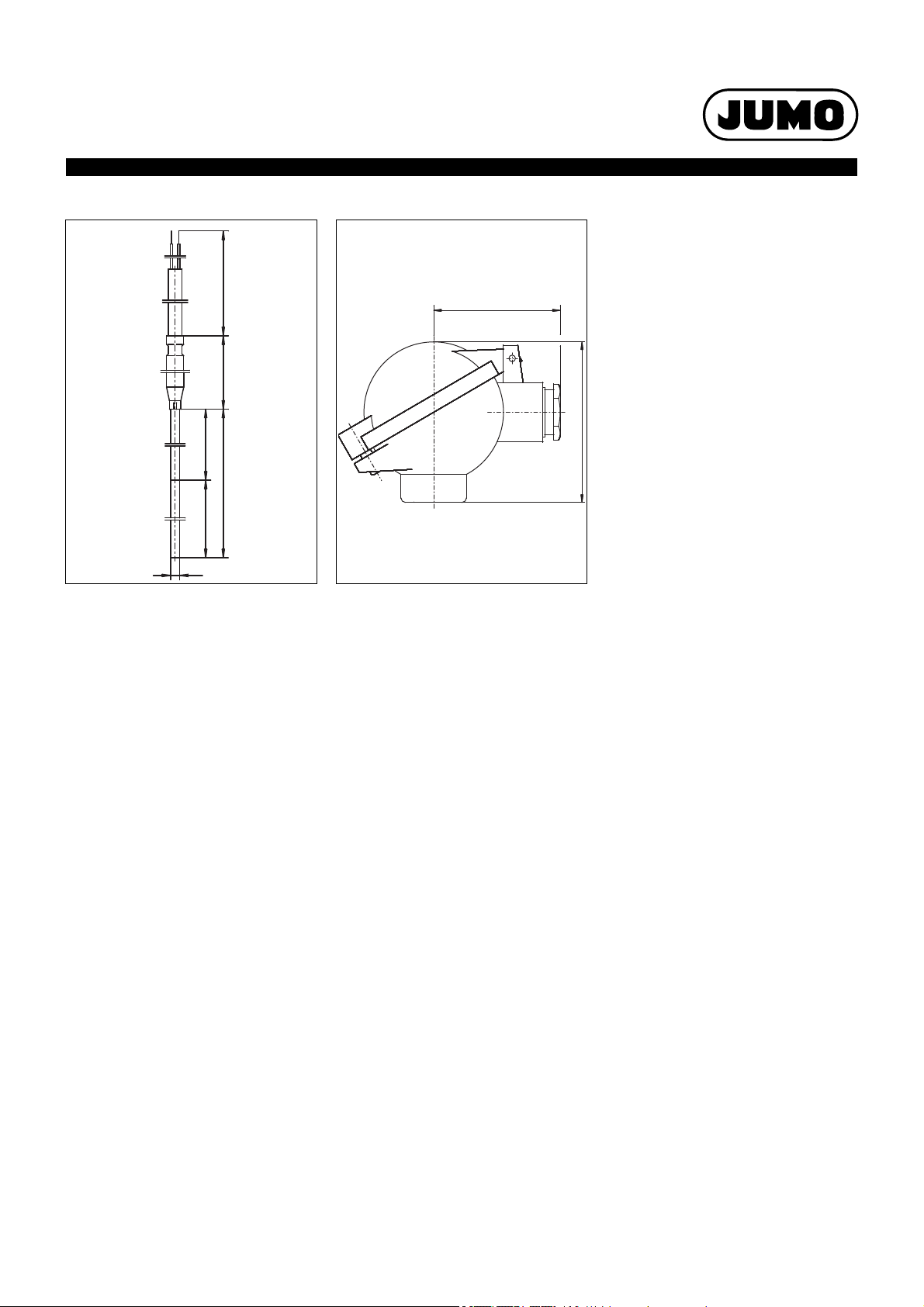

Type de base 902250/3x Tête de raccordement
AL
EL
flexible
40
D
rigide = 50
env. 73
env. 58
Forme BUZ
Option 320
Fiche technique 902210 Page 3/12
V1.00/FR/00073473
90221000T10Z002K000
Page 4
JUMO GmbH & Co. KG
Adresse de livraison :
Mackenrodtstraße 14
36039 Fulda, Allemagne
Adresse postale :
36035 Fulda, Allemagne
Tél. : +49 661 6003-0
Fax. : +49 661 6003-607
E-Mail : [email protected]
Internet : www.jumo.net
JUMO-REGULATION SAS
7 rue des Drapiers
B.P. 45200
57075 Metz Cedex 3, France
JUMO AUTOMATION
S.P.R.L. / P.G.M.B.H. / B.V.B.A
Industriestraße 18
4700 Eupen, Belgique
JUMO
Mess- und Regeltechnik AG
Laubisrütistrasse 70
8712 Stäfa, Suisse

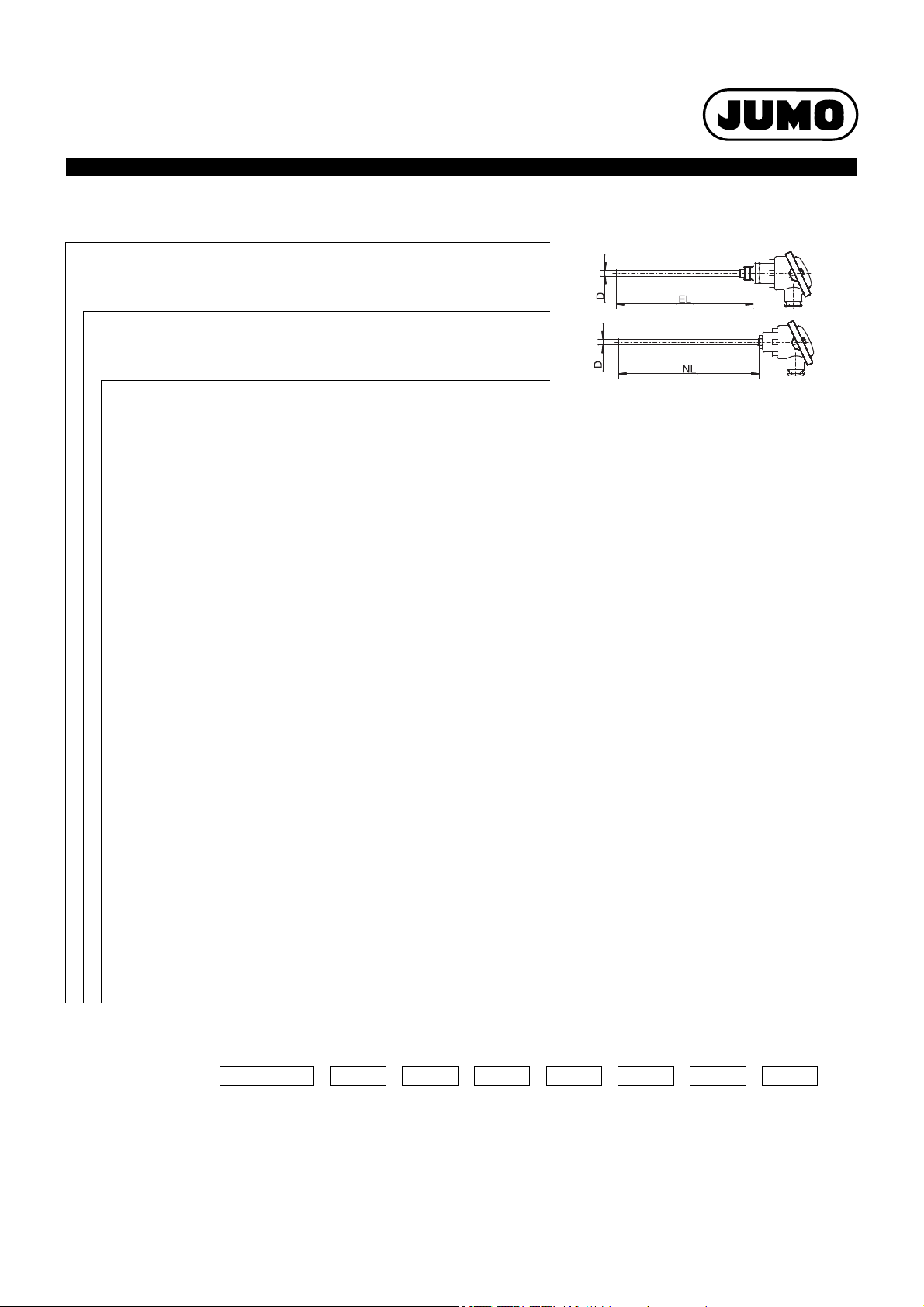

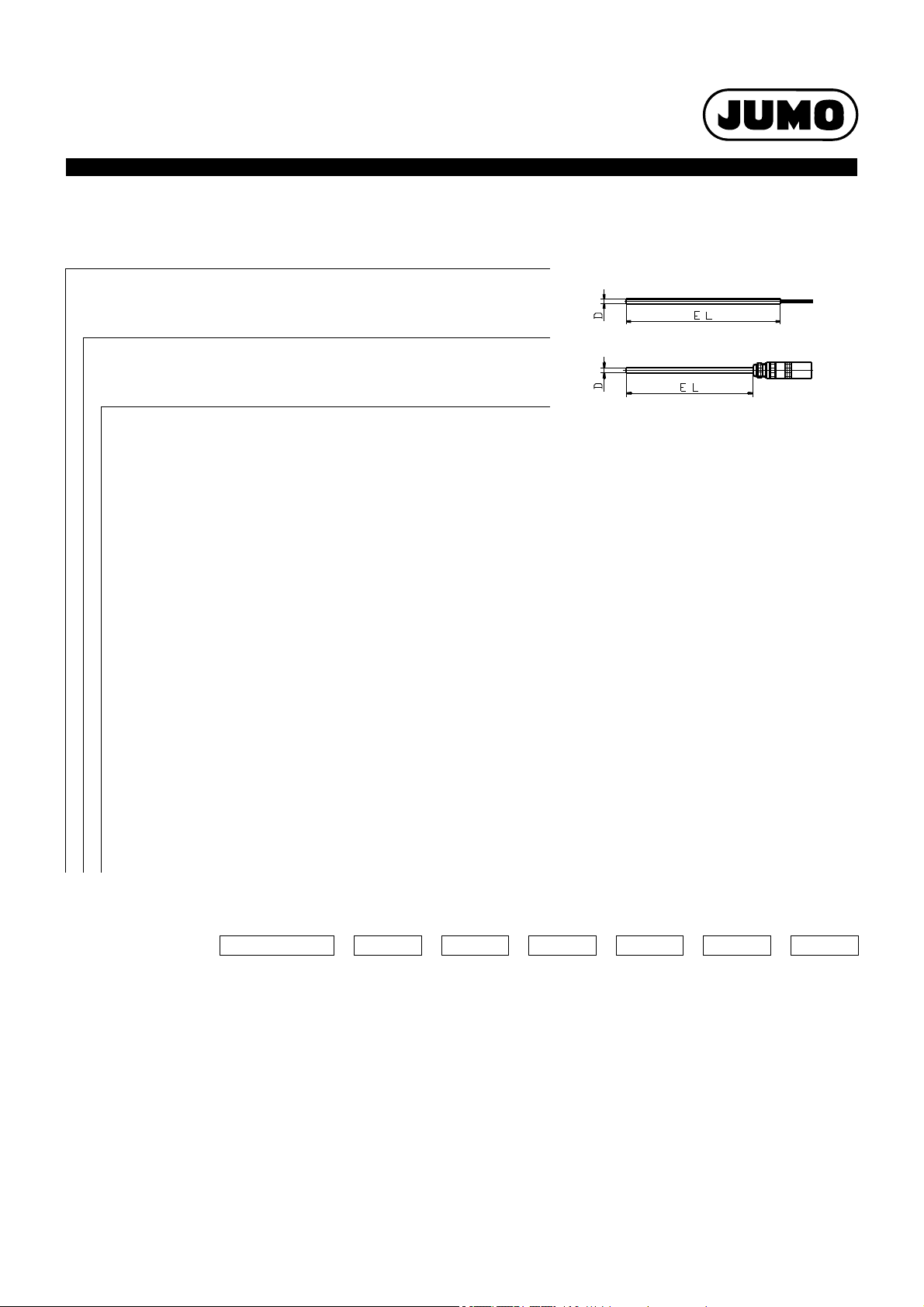

Références de commande
(1) Type de base
Fiche technique 902210 Page 4/12
902210/10
902240/20
Sonde à résistance chemisée
avec fils de raccordement dénudés
Sonde à résistance chemisée
avec coupleur LEMO
(2) Température d’utilisation en °C
x x 150 -200 à +600 °C
x x 415 -50 à +600 °C (standard)
(3) Élément de mesure
x x 1001 1× Pt100 en montage 3 fils
x x 1003 1× Pt100 en montage 2 fils
x x 1005 1× Pt1000 en montage 2 fils (uniquement pour température d’utilisation : -50 à +600 °C)
x x 1006 1× Pt1000 en montage 3 fils (uniquement pour température d’utilisation : -50 à +600 °C)
x x 1011 1× Pt100 en montage 4 fils
x 2001 2× Pt100 en montage 3 fils (uniquement si gaine de protection de diamètre 3 ou 6 mm)
x x 2003 2× Pt100 en montage 2 fils (uniquement si gaine de protection de diamètre 3 ou 6 mm)
(4) Classe de tolérance suivant EN 60751
x x 1 Classe B (standard)
xx 2 Classe A
xx 3 Classe AA
(5) Diamètre de la gaine de protection D en mm
x x 1,9 Ø 1,9 mm, pour type de base 902240/20 y compris connecteur LEMO taille 0 (câble chemisé de Ø 1,5 mm)
x x 3 Ø 3,0 mm, pour type de base 902240/20 y compris connecteur LEMO taille 0
x x 6 Ø 6,0 mm, pour type de base 902240/20 y compris connecteur LEMO taille 2
(6) Longueur utile EL en mm (min. 70 mm)
x x ... A indiquer en clair
(7) Options
x x 000 Sans
x x 058 Compatible SIL et PL
D'autres exécutions sont disponibles sur demande.
(1) (2) (3) (4) (5) (6) (7)
Code de commande -----/
Exemple de commande 902240/20 - 415 - 1001 - 1 - 6 - 200 / 000
V1.00/FR/00073473
90221000T10Z002K000
Page 5
JUMO GmbH & Co. KG
Adresse de livraison :
Mackenrodtstraße 14
36039 Fulda, Allemagne
Adresse postale :
36035 Fulda, Allemagne
Tél. : +49 661 6003-0
Fax. : +49 661 6003-607
E-Mail : [email protected]
Internet : www.jumo.net
JUMO-REGULATION SAS
7 rue des Drapiers
B.P. 45200
57075 Metz Cedex 3, France
JUMO AUTOMATION
S.P.R.L. / P.G.M.B.H. / B.V.B.A
Industriestraße 18
4700 Eupen, Belgique
JUMO
Mess- und Regeltechnik AG
Laubisrütistrasse 70
8712 Stäfa, Suisse
Fiche technique 902210 Page 5/12
Accessoires
Désignation Référence article
Raccord vissé M8 × 1 en acier inoxydable, collier de serrage en acier inoxydable pour gaine de protection de diamètre
D=3mm
Raccord vissé M8 × 1 en acier inoxydable, collier de serrage en PTFE pour gaine de protection de diamètre D = 3 mm 00049709
Raccord vissé M10 × 1 en acier inoxydable, collier de serrage en acier inoxydable pour gaine de protection de diamètre
D=6mm
Raccord vissé 1/4"G en acier inoxydable, collier de serrage en acier inoxydable pour gaine de protection de diamètre
D=6mm
Raccord vissé 3/8"G en acier, collier de serrage en acier pour gaine de protection de diamètre D = 6 mm 00057945
Raccord vissé 3/8"G en acier inoxydable, collier de serrage en acier inoxydable pour gaine de protection de diamètre
D=6mm
Raccord vissé 1/2"G en acier inoxydable, collier de serrage en acier inoxydable pour gaine de protection de diamètre
D=6mm
Raccord vissé 1/2-14NPT en acier inoxydable, collier de serrage en acier inoxydable pour gaine de protection de diamètre
D=6mm
00080810
00065416
00080811
00317966
00305445
00444210
V1.00/FR/00073473
90221000T10Z002K000
Page 6
JUMO GmbH & Co. KG
Adresse de livraison :
Mackenrodtstraße 14
36039 Fulda, Allemagne
Adresse postale :
36035 Fulda, Allemagne
Tél. : +49 661 6003-0
Fax. : +49 661 6003-607
E-Mail : [email protected]
Internet : www.jumo.net
JUMO-REGULATION SAS
7 rue des Drapiers
B.P. 45200
57075 Metz Cedex 3, France
JUMO AUTOMATION
S.P.R.L. / P.G.M.B.H. / B.V.B.A
Industriestraße 18
4700 Eupen, Belgique
JUMO
Mess- und Regeltechnik AG
Laubisrütistrasse 70
8712 Stäfa, Suisse

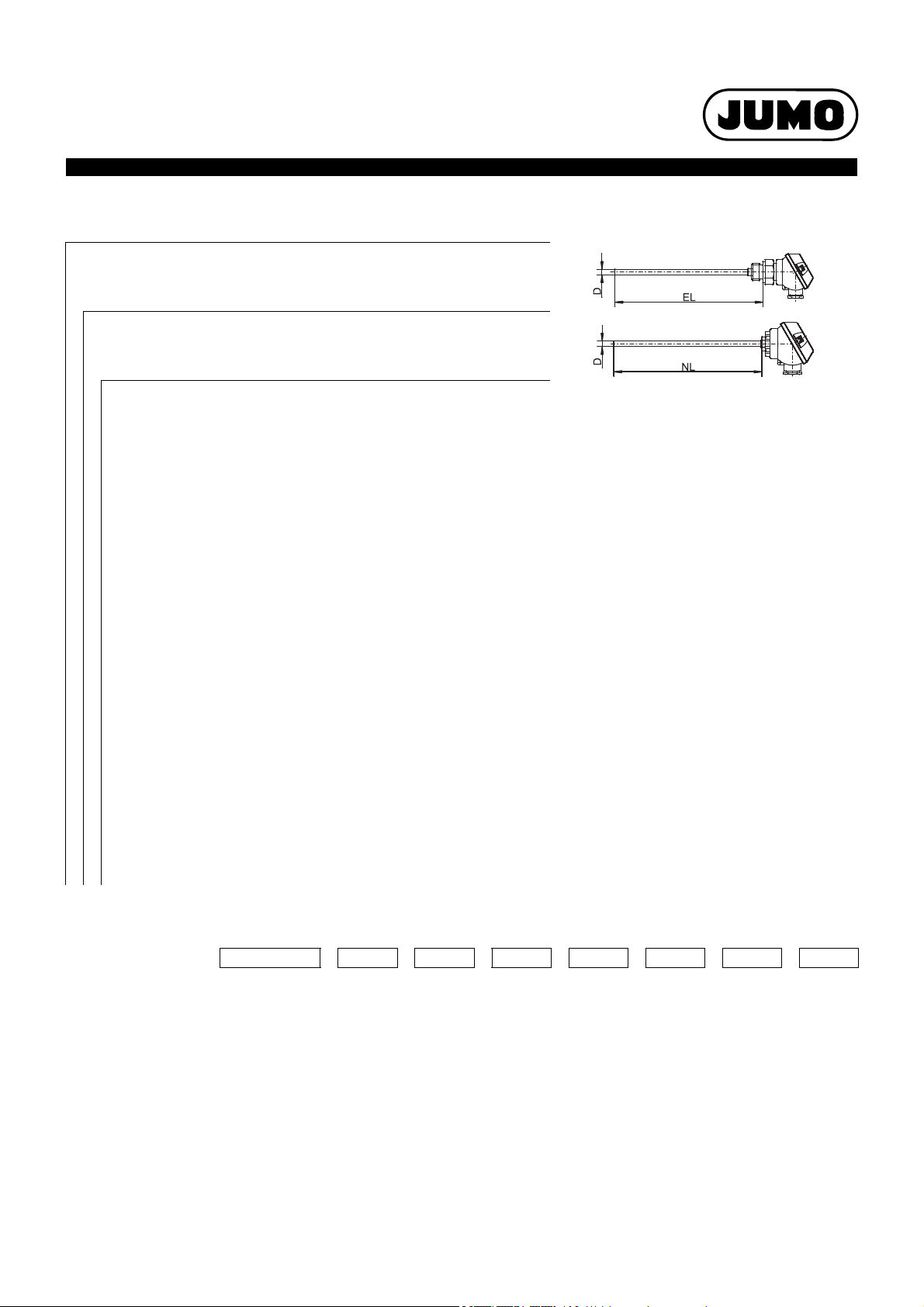

(1) Type de base
Fiche technique 902210 Page 6/12
902220/40
902220/41
Sonde à résistance chemisée à visser
avec tête de raccordement, forme B
Sonde à résistance chemisée lisse
avec tête de raccordement, forme B
(2) Température d’utilisation en °C
x x 150 -200 à +600 °C
x x 415 -50 à +600 °C (standard)
(3) Élément de mesure
x x 1001 1× Pt100 en montage 3 fils
x x 1003 1× Pt100 en montage 2 fils (standard pour les options "convertisseur de mesure" 330 et 333)
x x 1011 1× Pt100 en montage 4 fils (standard pour les options "convertisseur de mesure" 331 et 336)
x x 2001 2× Pt100 en montage 3 fils
x x 2003 2× Pt100 en montage 2 fils
(4) Classe de tolérance suivant EN 60751
x x 1 Classe B (standard)
xx 2 Classe A
xx 3 Classe AA
(5) Diamètre de la gaine de protection D en mm
xx 3 Ø3mm
xx 6 Ø6mm
(6) Longueur utile EL/NL en mm (min. 100 mm)
x x ... A indiquer en clair
(7) Raccord de process
x 000 Sans
x 102 Raccord fileté 1/4"G
x 103 Raccord fileté 3/8"G
x 104 Raccord fileté 1/2"G
(8) Options
x x 000 Sans
x x 058 Compatible SIL et PL
x x 320 Tête de raccordement forme BUZ
x x 330 1× convertisseur de mesure analogique, sortie 4 à 20 mA, fiche technique 707030
x x 331 1× convertisseur de mesure programmable, sortie 4 à 20 mA/20 à 4 mA, fiche technique 707010
x x 333 1× convertisseur de mesure analogique, sortie 0 à 10 V, fiche technique 707030
x x 336
1× convertisseur de mesure programmable, sortie 4 à 20 mA/20 à 4 mA et interface HART
®
, fiche technique 707010
x x 550 1× convertisseur de mesure programmable, sortie 4 à 20 mA/20 à 4 mA (USB), fiche technique 707050
D'autres exécutions sont disponibles sur demande.
(1) (2) (3) (4) (5) (6) (7) (8)
Code de commande ------/, ...
Exemple de commande 902220/40 - 415 - 1003 - 1 - 3 - 100 - 104 / 000
a
Énumérer les options séparées par une virgule.
V1.00/FR/00073473
90221000T10Z002K000
a
Page 7
JUMO GmbH & Co. KG
Adresse de livraison :
Mackenrodtstraße 14
36039 Fulda, Allemagne
Adresse postale :
36035 Fulda, Allemagne
Tél. : +49 661 6003-0
Fax. : +49 661 6003-607
E-Mail : [email protected]
Internet : www.jumo.net
JUMO-REGULATION SAS
7 rue des Drapiers
B.P. 45200
57075 Metz Cedex 3, France
JUMO AUTOMATION
S.P.R.L. / P.G.M.B.H. / B.V.B.A
Industriestraße 18
4700 Eupen, Belgique
JUMO
Mess- und Regeltechnik AG
Laubisrütistrasse 70
8712 Stäfa, Suisse
Fiche technique 902210 Page 7/12
Accessoires
Désignation Référence article
Raccord vissé M8 × 1 en acier inoxydable, collier de serrage en acier inoxydable pour gaine de protection de diamètre
D=3mm
Raccord vissé M8 × 1 en acier inoxydable, collier de serrage en PTFE pour gaine de protection de diamètre D = 3 mm 00049709
Raccord vissé M10 × 1 en acier inoxydable, collier de serrage en acier inoxydable pour gaine de protection de diamètre
D=6mm
Raccord vissé 1/4"G en acier inoxydable, collier de serrage en acier inoxydable pour gaine de protection de diamètre
D=6mm
Raccord vissé 3/8"G en acier, collier de serrage en acier pour gaine de protection de diamètre D = 6 mm 00057945
Raccord vissé 3/8"G en acier inoxydable, collier de serrage en acier inoxydable pour gaine de protection de diamètre
D=6mm
Raccord vissé 1/2"G en acier inoxydable, collier de serrage en acier inoxydable pour gaine de protection de diamètre
D=6mm
Raccord vissé 1/2-14NPT en acier inoxydable, collier de serrage en acier inoxydable pour gaine de protection de diamètre
D=6mm
Bride en tôle, acier, pour gaine de protection de diamètre D = 6 mm 00065062
Câble USB, fiche mâle A/fiche mâle mini-B, longueur 3 m 00506252
Interface PC avec convertisseur USB/TTL 00456352
Programme Setup dTRANS T01 (707010) 00378733
Programme Setup dTRANS T05 (707050/51) 00574959
00080810
00065416
00080811
00317966
00305445
00444210
V1.00/FR/00073473
90221000T10Z002K000
Page 8
JUMO GmbH & Co. KG
Adresse de livraison :
Mackenrodtstraße 14
36039 Fulda, Allemagne
Adresse postale :
36035 Fulda, Allemagne
Tél. : +49 661 6003-0
Fax. : +49 661 6003-607
E-Mail : [email protected]
Internet : www.jumo.net
JUMO-REGULATION SAS
7 rue des Drapiers
B.P. 45200
57075 Metz Cedex 3, France
JUMO AUTOMATION
S.P.R.L. / P.G.M.B.H. / B.V.B.A
Industriestraße 18
4700 Eupen, Belgique
JUMO
Mess- und Regeltechnik AG
Laubisrütistrasse 70
8712 Stäfa, Suisse
(1) Type de base
Fiche technique 902210 Page 8/12
902230/40
902230/41
Sonde à résistance chemisée à visser
avec tête de raccordement de forme J
Sonde à résistance chemisée lisse
avec tête de raccordement de forme J
(2) Température d’utilisation en °C
x x 150 -200 à +600 °C
x x 415 -50 à +600 °C (standard)
(3) Élément de mesure
x x 1001 1× Pt100 en montage 3 fils
x x 1003 1× Pt100 en montage 2 fils (standard pour l'option "convertisseur de mesure" 330)
x x 1011 1× Pt100 en montage 4 fils
x x 2003 2× Pt100 en montage 2 fils
(4) Classe de tolérance suivant EN 60751
x x 1 Classe B (standard)
xx 2 Classe A
xx 3 Classe AA
(5) Diamètre de la gaine de protection D en mm
xx 3 Ø3mm
xx 6 Ø6mm
(6) Longueur utile EL/NL en mm (min. 100 mm)
x x ... A indiquer en clair
(7) Raccord de process
x 000 Sans
x 102 Raccord fileté 1/4"G
x 104 Raccord fileté 1/2"G
x 105 Filetage 3/4"G
(8) Options
x x 000 Sans
x x 058 Compatible SIL et PL
x x 330 1× convertisseur de mesure analogique, sortie 4 à 20 mA, fiche technique 707030
D'autres exécutions sont disponibles sur demande.
(1) (2) (3) (4) (5) (6) (7) (8)
Code de commande ------/
Exemple de commande 902230/40 - 415 - 1001 - 1 - 3 - 100 - 104 / 000
V1.00/FR/00073473
90221000T10Z002K000
Page 9
JUMO GmbH & Co. KG
Adresse de livraison :
Mackenrodtstraße 14
36039 Fulda, Allemagne
Adresse postale :
36035 Fulda, Allemagne
Tél. : +49 661 6003-0
Fax. : +49 661 6003-607
E-Mail : [email protected]
Internet : www.jumo.net
JUMO-REGULATION SAS
7 rue des Drapiers
B.P. 45200
57075 Metz Cedex 3, France
JUMO AUTOMATION
S.P.R.L. / P.G.M.B.H. / B.V.B.A
Industriestraße 18
4700 Eupen, Belgique
JUMO
Mess- und Regeltechnik AG
Laubisrütistrasse 70
8712 Stäfa, Suisse
Fiche technique 902210 Page 9/12
Accessoires
Désignation Référence article
Raccord vissé M8 × 1 en acier inoxydable, collier de serrage en acier inoxydable pour gaine de protection de diamètre
D=3mm
Raccord vissé M8 × 1 en acier inoxydable, collier de serrage en PTFE pour gaine de protection de diamètre D = 3 mm 00049709
Raccord vissé M10 × 1 en acier inoxydable, collier de serrage en acier inoxydable pour gaine de protection de diamètre
D=6mm
Raccord vissé 1/4"G en acier inoxydable, collier de serrage en acier inoxydable pour gaine de protection de diamètre
D=6mm
Raccord vissé 3/8"G en acier, collier de serrage en acier pour gaine de protection de diamètre D = 6 mm 00057945
Raccord vissé 3/8"G en acier inoxydable, collier de serrage en acier inoxydable pour gaine de protection de diamètre
D=6mm
Raccord vissé 1/2"G en acier inoxydable, collier de serrage en acier inoxydable pour gaine de protection de diamètre
D=6mm
Raccord vissé 1/2-14NPT en acier inoxydable, collier de serrage en acier inoxydable pour gaine de protection de diamètre
D=6mm
Bride en tôle, acier, pour gaine de protection de diamètre D = 6 mm 00065062
00080810
00065416
00080811
00317966
00305445
00444210
V1.00/FR/00073473
90221000T10Z002K000
Page 10
JUMO GmbH & Co. KG
Adresse de livraison :
Mackenrodtstraße 14
36039 Fulda, Allemagne
Adresse postale :
36035 Fulda, Allemagne
Tél. : +49 661 6003-0
Fax. : +49 661 6003-607
E-Mail : [email protected]
Internet : www.jumo.net
JUMO-REGULATION SAS
7 rue des Drapiers
B.P. 45200
57075 Metz Cedex 3, France
JUMO AUTOMATION
S.P.R.L. / P.G.M.B.H. / B.V.B.A
Industriestraße 18
4700 Eupen, Belgique
JUMO
Mess- und Regeltechnik AG
Laubisrütistrasse 70
8712 Stäfa, Suisse

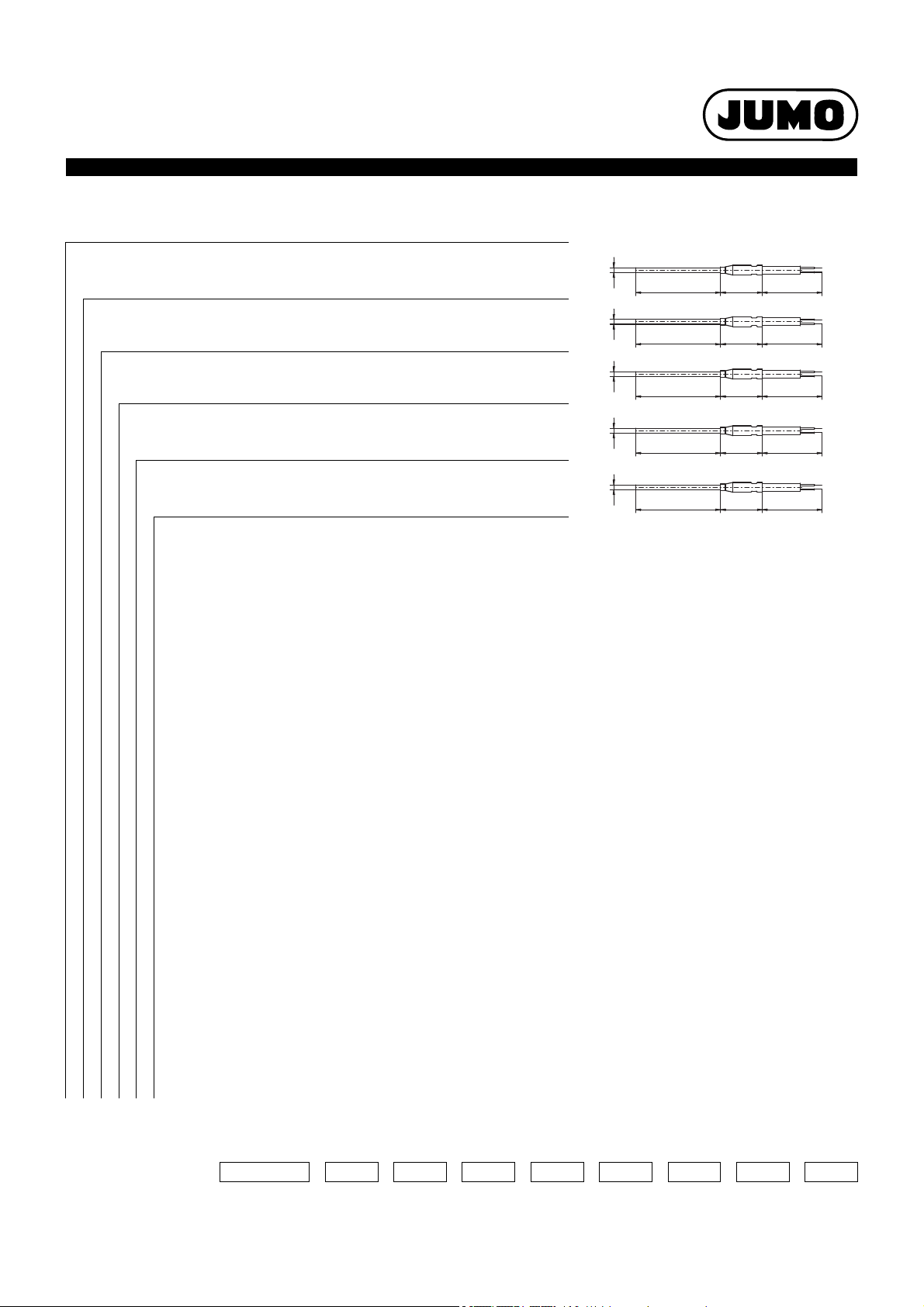

902250/30
ALEL 40
D
ALEL 40
D
ALEL 40
D
ALEL 40
D
ALEL 40
D
902250/32
(1) Type de base
Sonde à résistance chemisée
avec câble de raccordement en PVC
(plage de température pour le câble : -5 à +80 °C
(+105 °C))
Sonde à résistance chemisée
avec câble de raccordement en silicone
(plage de température pour le câble : -50 à +180 °C)
Fiche technique 902210 Page 10/12
902250/33
902250/34
Sonde à résistance chemisée
avec câble de raccordement en PTFE
(plage de température pour le câble : -190 à +260 °C)
Sonde à résistance chemisée
avec câble de raccordement recouvert d’une tresse
métallique
(plage de température pour le câble : -50 à +350 °C)
Sonde à résistance chemisée
902250/35
avec câble de raccordement recouvert d’une tresse
métallique
(plage de température pour le câble : -50 à +260 °C)
(2) Température d’utilisation en °C
xxxxx 150 -200à+600°C
xxxxx 415 -50à+600°C (standard)
(3) Élément de mesure
xxxxx 1001 1× Pt100 en montage 3 fils
xxxxx 1003 1× Pt100 en montage 2 fils
xxxxx 1005 1× Pt1000 en montage 2 fils (uniquement pour température d’utilisation: -50à+600°C)
xxxxx 1006 1× Pt1000 en montage 3 fils (uniquement pour température d’utilisation: -50à+600°C)
xxxxx 1011 1×Pt100 en montage 4 fils
xxxx 2001 2× Pt100 en montage 3 fils (uniquement si gaine de protection de diamètre 3 ou 6 mm)
xxxxx 2003 2× Pt100 en montage 2 fils (uniquement si gaine de protection de diamètre 3 ou 6 mm)
(4) Classe de tolérance suivant EN 60751
xxxxx 1 Classe B (standard)
xxxxx 2 Classe A
xxxxx 3 Classe AA
(5) Diamètre de la gaine de protection D en mm
xxxxx 1,9 Ø1,9mm (câble chemisé Ø1,5mm)
xxxxx 3 Ø3mm
xxxxx 6 Ø6mm
(6) Longueur utile EL en mm (min. 70 mm)
xxxxx ... A indiquer en clair
(7) Extrémité du câble de raccordement
xxxxx 11 Embouts suivant DIN 46228 Partie 4 (standard)
xxxxx 80 Connecteur multibroche (type à indiquer clairement)
(8) Longueur du câble de raccordement AL en mm
xxxxx ... A indiquer en clair
(9) Options
x x x 000 Sans
xxxxx 058 Compatible SIL et PL
xxxxx 317 Câble de raccordement blindé (standard pour types de base 902250/34 et 902250/35)
D'autres exécutions sont disponibles sur demande.
(1) (2) (3) (4) (5) (6) (7) (8 (9)
Code de commande -------/
Exemple de commande 902250/32 - 415 - 1001 - 1 - 3 - 200 - 11 - 2500 / 000
V1.00/FR/00073473
90221000T10Z002K000
Page 11
JUMO GmbH & Co. KG
Adresse de livraison :
Mackenrodtstraße 14
36039 Fulda, Allemagne
Adresse postale :
36035 Fulda, Allemagne
Tél. : +49 661 6003-0
Fax. : +49 661 6003-607
E-Mail : [email protected]
Internet : www.jumo.net
JUMO-REGULATION SAS
7 rue des Drapiers
B.P. 45200
57075 Metz Cedex 3, France
JUMO AUTOMATION
S.P.R.L. / P.G.M.B.H. / B.V.B.A
Industriestraße 18
4700 Eupen, Belgique
JUMO
Mess- und Regeltechnik AG
Laubisrütistrasse 70
8712 Stäfa, Suisse
Fiche technique 902210 Page 11/12
Accessoires
Désignation Référence article
Raccord vissé M8 × 1 en acier inoxydable, collier de serrage en acier inoxydable pour gaine de protection de diamètre
D=3mm
Raccord vissé M8 × 1 en acier inoxydable, collier de serrage en PTFE pour gaine de protection de diamètre D = 3 mm 00049709
Raccord vissé M10 × 1 en acier inoxydable, collier de serrage en acier inoxydable pour gaine de protection de diamètre
D=6mm
Raccord vissé 1/4"G en acier inoxydable, collier de serrage en acier inoxydable pour gaine de protection de diamètre
D=6mm
Raccord vissé 3/8"G en acier, collier de serrage en acier pour gaine de protection de diamètre D = 6 mm 00057945
Raccord vissé 3/8"G en acier inoxydable, collier de serrage en acier inoxydable pour gaine de protection de diamètre
D=6mm
Raccord vissé 1/2"G en acier inoxydable, collier de serrage en acier inoxydable pour gaine de protection de diamètre
D=6mm
Raccord vissé 1/2-14NPT en acier inoxydable, collier de serrage en acier inoxydable pour gaine de protection de diamètre
D=6mm
00080810
00065416
00080811
00317966
00305445
00444210
V1.00/FR/00073473
90221000T10Z002K000
Page 12
JUMO GmbH & Co. KG
Adresse de livraison :
Mackenrodtstraße 14
36039 Fulda, Allemagne
Adresse postale :
36035 Fulda, Allemagne
Tél. : +49 661 6003-0
Fax. : +49 661 6003-607
E-Mail : [email protected]
Internet : www.jumo.net
JUMO-REGULATION SAS
7 rue des Drapiers
B.P. 45200
57075 Metz Cedex 3, France
JUMO AUTOMATION
S.P.R.L. / P.G.M.B.H. / B.V.B.A
Industriestraße 18
4700 Eupen, Belgique
JUMO
Mess- und Regeltechnik AG
Laubisrütistrasse 70
8712 Stäfa, Suisse
Fiche technique 902210 Page 12/12
Exécutions en stock
Code de commande Référence article
902250/32-150-1011-1-1,9-300-11-2500/000 00066531
902250/32-415-1003-1-3-100-11-2500/000 00068243
902250/32-415-1003-1-3-200-11-2500/000 00068244
902250/32-415-1003-1-3-300-11-2500/000 00055763
902250/32-415-1001-1-3-100-11-2500/000 00068247
902250/32-415-1001-1-3-300-11-2500/000 00055764
902250/32-415-1001-1-3-500-11-2500/000 00068248
902250/32-415-1001-1-6-300-11-2500/000 00055767
902250/32-415-1001-1-6-500-11-2500/000 00068250
Code de commande Référence article
902230/40-415-1003-1-3-100-104/000 00066731
902230/40-415-1003-1-3-300-104/000 00057512
902230/40-415-1003-1-6-200-104/000 00068252
902230/40-415-1003-1-6-300-104/000 00055775
V1.00/FR/00073473
90221000T10Z002K000
Loading...
