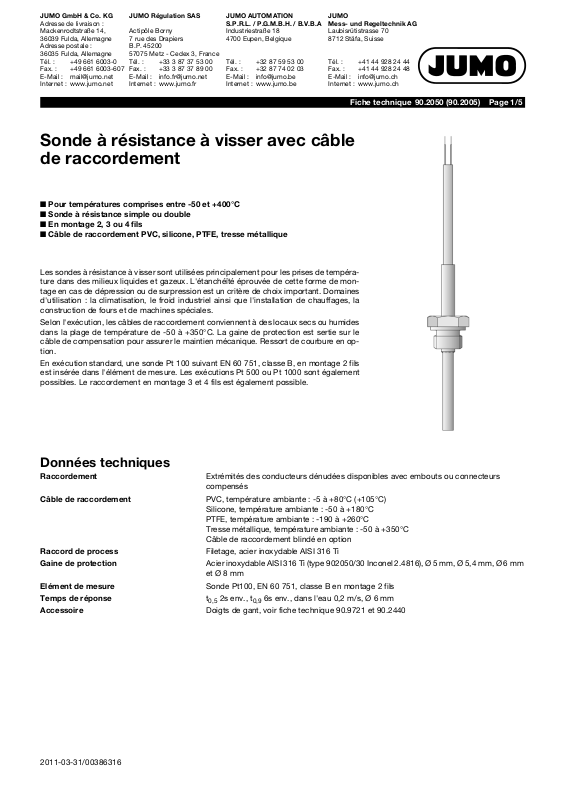

Fiche technique 90.2050 (90.2005) Page 1/5

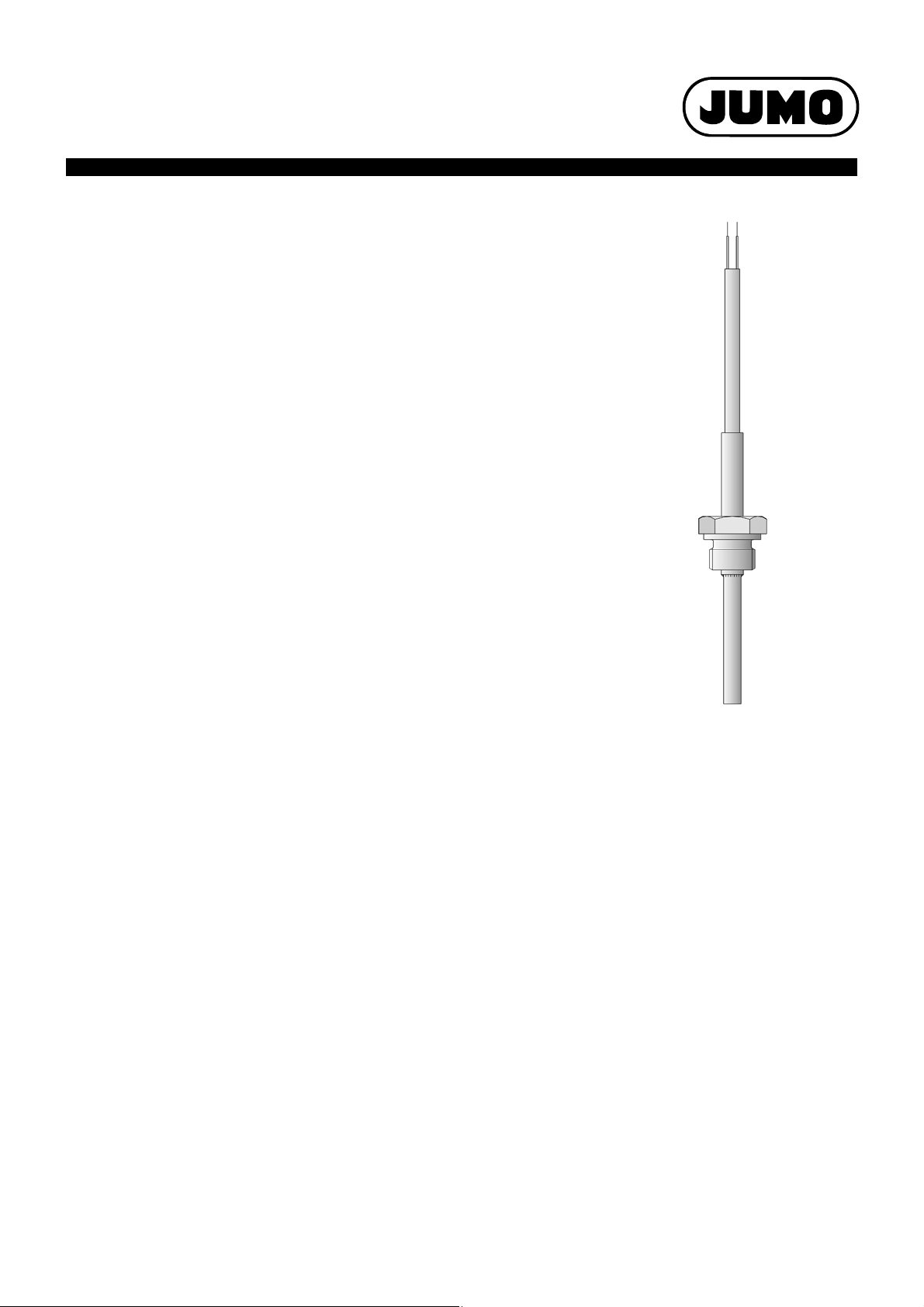

Sonde à résistance à visser avec câble
de raccordement

■ Pour températures comprises entre -50 et +400°C

■ Sonde à résistance simple ou double

■ En montage 2, 3 ou 4 fils

■ Câble de raccordement PVC, silicone, PTFE, tresse métallique

Les sondes à résistance à visser sont utilisées principalement pour les prises de tempéra­ture dans des milieux liquides et gazeux. L'étanchéïté éprouvée de cette forme de mon­tage en cas de dépression ou de surpression est un critère de choix important. Domaines
d'utilisation : la climatisation, le froid industriel ainsi que l'installation de chauffages, la
construction de fours et de machines spéciales.

Selon l'exécution, les câbles de raccordement conviennent à des locaux secs ou humides
dans la plage de température de -50 à +350°C. La gaine de protection est sertie sur le
câble de compensation pour assurer le maintien mécanique. Ressort de courbure en op­tion.

En exécution standard, une sonde Pt 100 suivant EN 60 751, classe B, en montage 2 fils
est insérée dans l'élément de mesure. Les exécutions Pt 500 ou Pt 1000 sont également
possibles. Le raccordement en montage 3 et 4 fils est également possible.

Données techniques

Raccordement Extrémités des conducteurs dénudées disponibles avec embouts ou connecteurs

compensés

Câble de raccordement PVC, température ambiante : -5 à +80°C (+105°C)

Silicone, température ambiante : -50 à +180°C
PTFE, température ambiante : -190 à +260°C
Tresse métallique, température ambiante : -50 à +350°C
Câble de raccordement blindé en option

Raccord de process Filetage, acier inoxydable AISI 316 Ti
Gaine de protection Acier inoxydable AISI 316 Ti (type 902050/30 Inconel 2.4816), Ø 5 mm, Ø 5,4 mm, Ø 6 mm

et Ø 8 mm

Elément de mesure Sonde Pt100, EN 60 751, classe B en montage 2 fils
Temps de réponse t
Accessoire Doigts de gant, voir fiche technique 90.9721 et 90.2440

2s env., t

0,5

6s env., dans l'eau 0,2 m/s, Ø 6 mm

0,9

2011-03-31/00386316

JUMO GmbH & Co. KG

Adresse de livraison :
Mackenrodtstraße 14,
36039 Fulda, Allemagne
Adresse postale :
36035 Fulda, Allemagne
Tél. : [phone]
Fax. : [phone]
E-Mail : [e-mail]
Internet : www.jumo.net

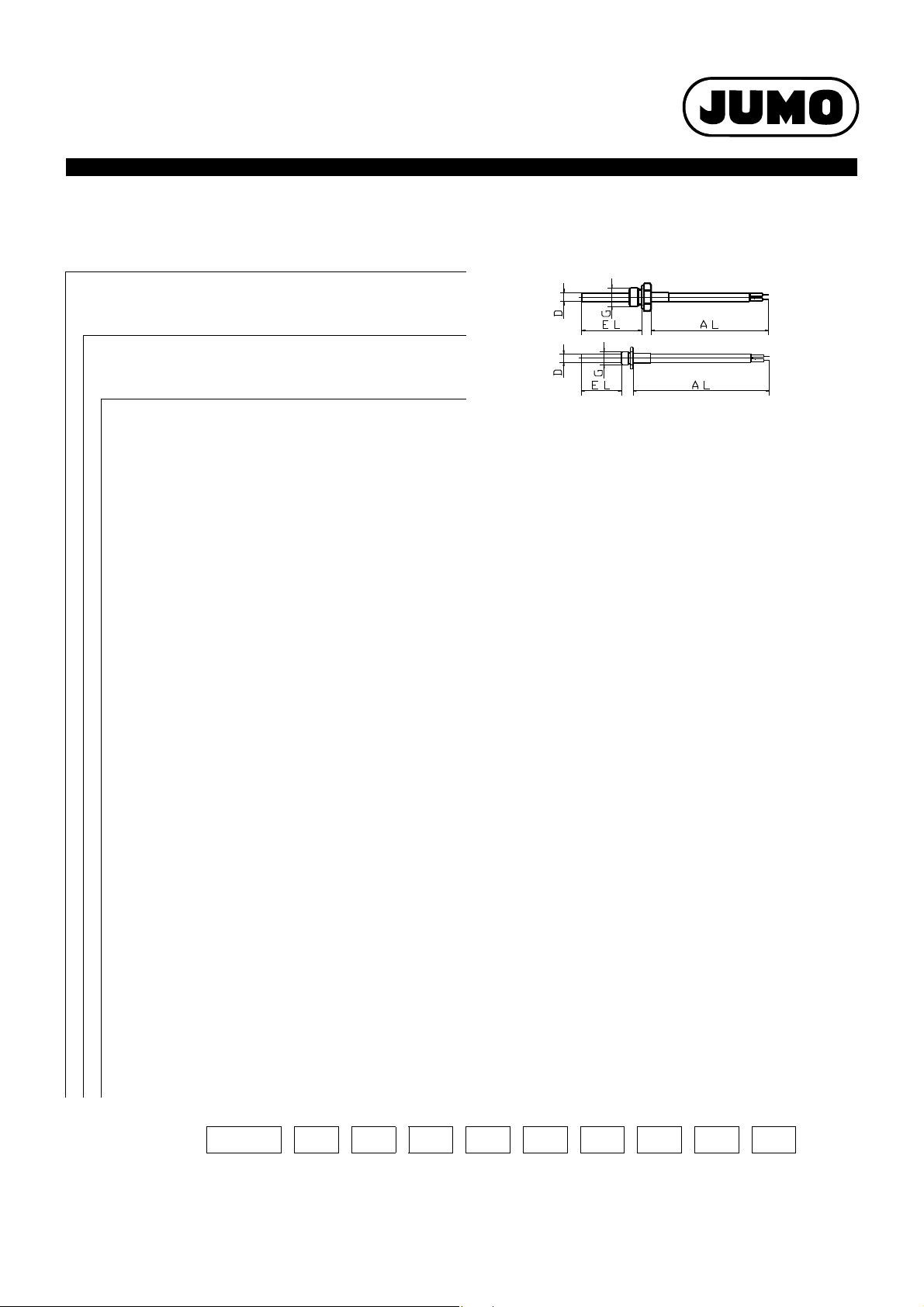

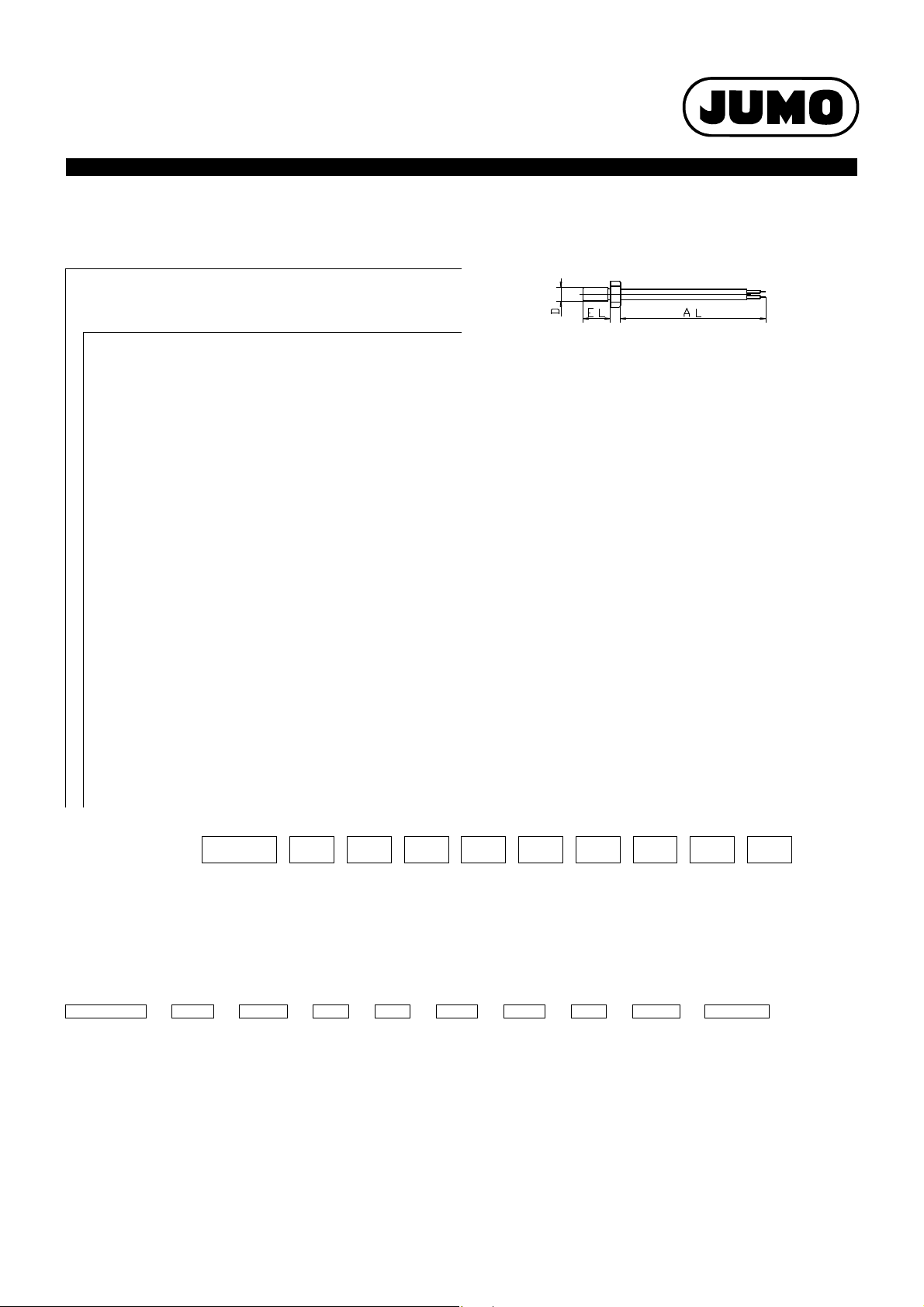

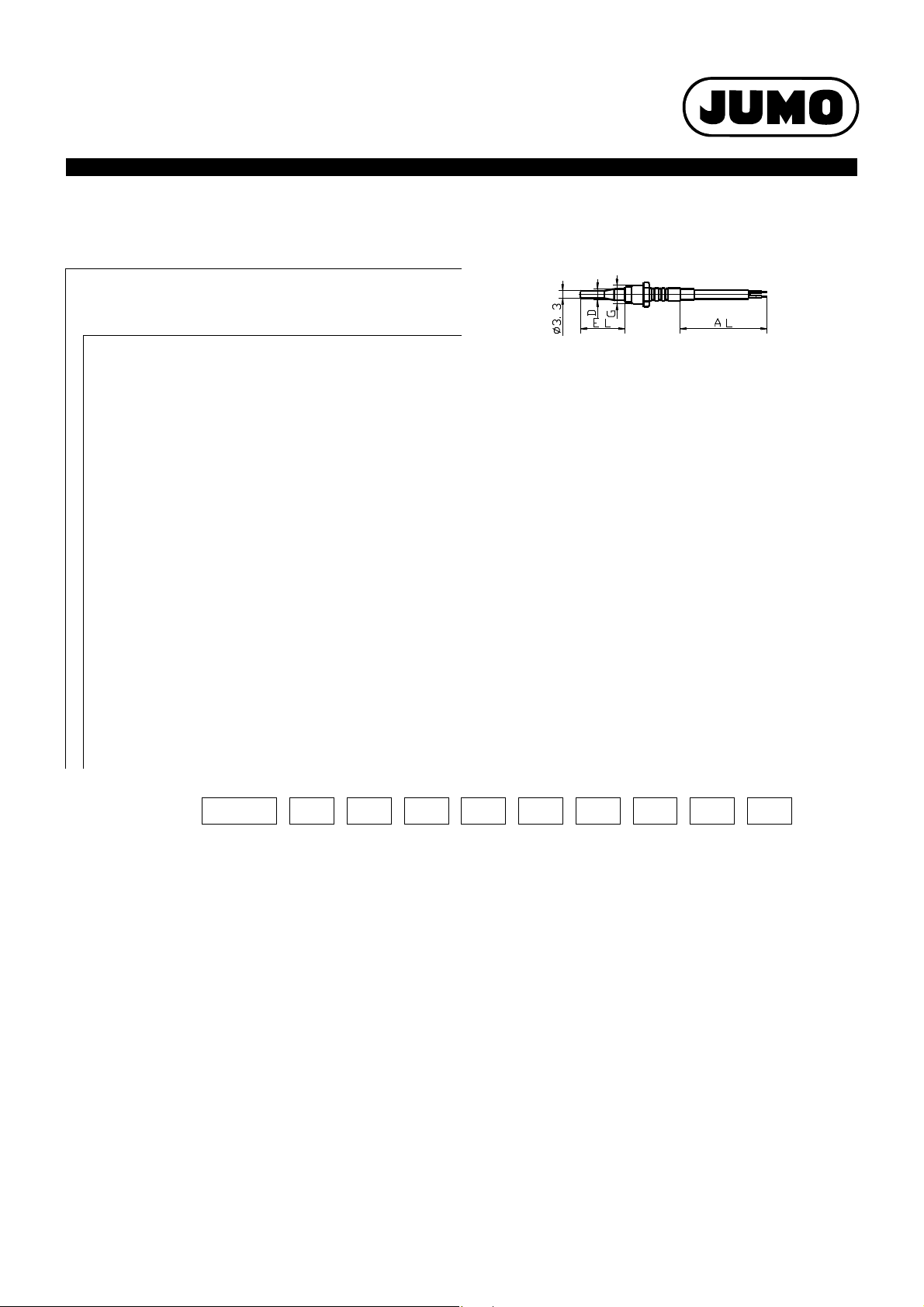

Dimensions

JUMO Régulation SAS

Actipôle Borny
7 rue des Drapiers
B.P. 45200
57075 Metz - Cedex 3, France
Tél. : [phone]
Fax. : [phone]
E-Mail : [e-mail]
Internet : www.jumo.fr

JUMO AUTOMATION
S.P.R.L. / P.G.M.B.H. / B.V.B.A

Industriestraße 18
4700 Eupen, Belgique

Tél. : [phone]
Fax. : [phone]
E-Mail : [e-mail]
Internet : www.jumo.be

JUMO
Mess- und Regeltechnik AG

Laubisrütistrasse 70
8712 Stäfa, Suisse

Tél. : [phone]
Fax. : [phone]
E-Mail : [e-mail]
Internet : www.jumo.ch

Fiche technique 90.2050 (90.2005) Page 2/5

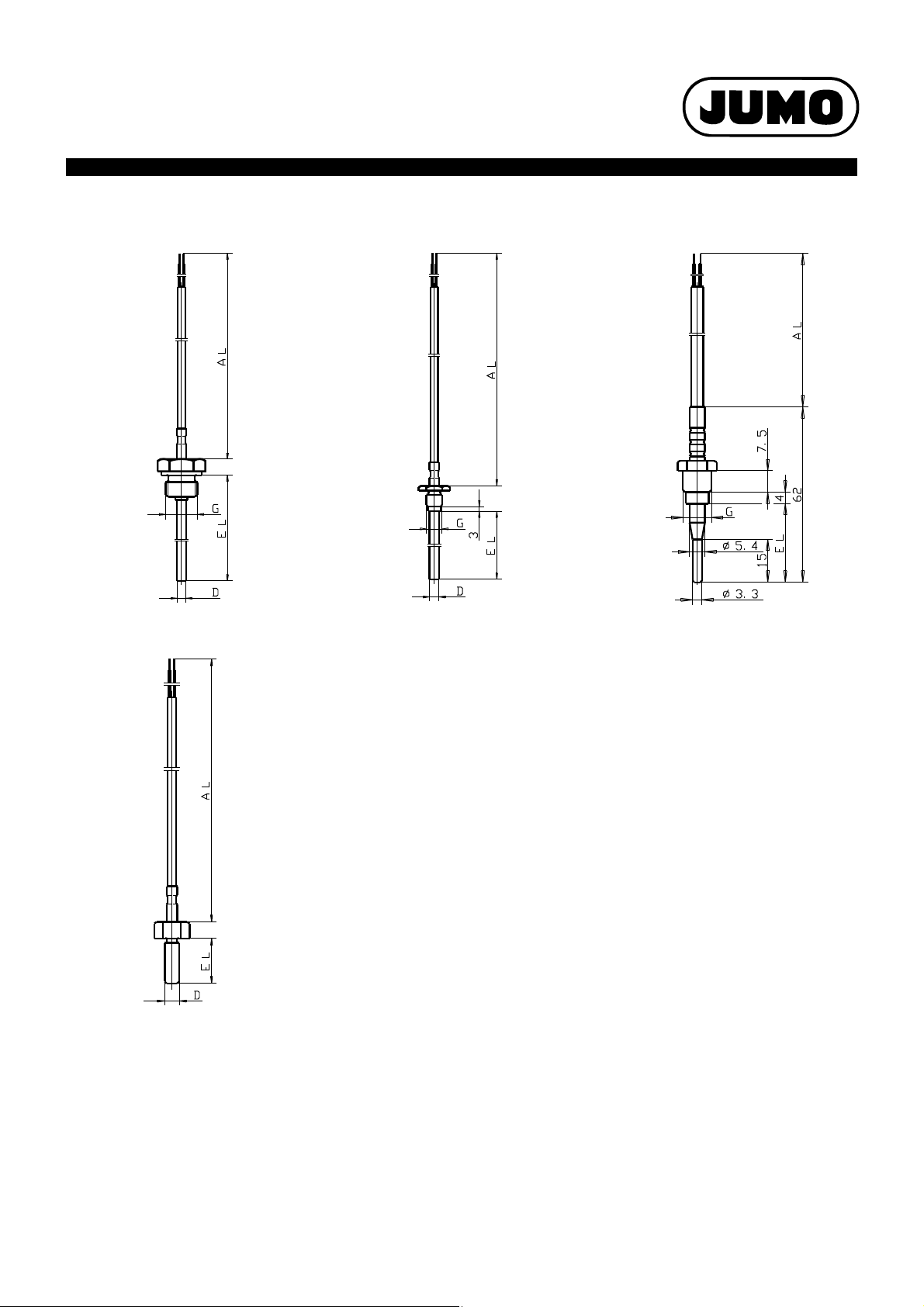

Type 902050/10 Type 902050/20 Type 902050/30
