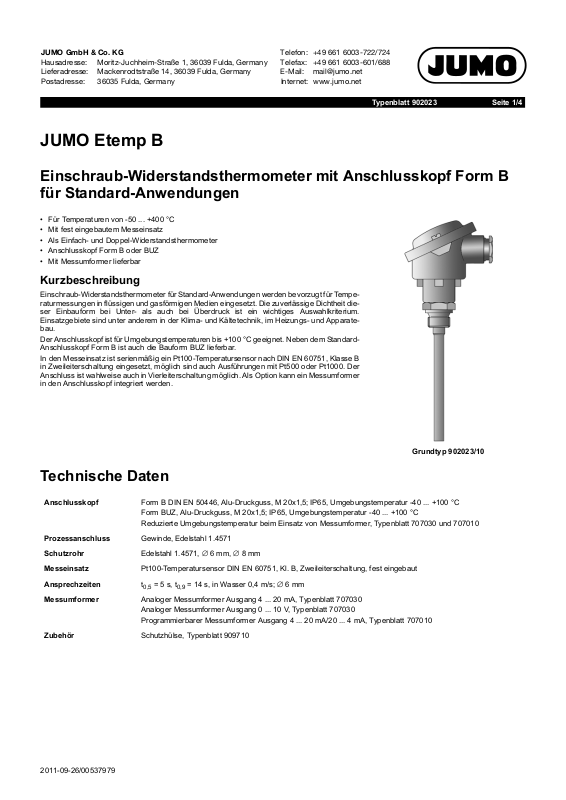

JUMO Etemp B

Einschraub-Widerstandsthermometer mit Anschlusskopf Form B
für Standard-Anwendungen

• Für Temperaturen von -50 ... +400 °C

• Mit fest eingebautem Messeinsatz

• Als Einfach- und Doppel-Widerstandsthermometer

• Anschlusskopf Form B oder BUZ

• Mit Messumformer lieferbar

Kurzbeschreibung

Einschraub-Widerstandsthermometer für Standard-Anwendungen werden bevorzugt für Tempe­raturmessungen in flüssigen und gasförmigen Medien eingesetzt. Die zuverlässige Dichtheit die­ser Einbauform bei Unter- als auch bei Überdruck ist ein wichtiges Auswahlkriterium.
Einsatzgebiete sind unter anderem in der Klima- und Kältetechnik, im Heizungs- und Apparate­bau.

Der Anschlusskopf ist für Umgebungstemperaturen bis +100 °C geeignet. Neben dem Standard­Anschlusskopf Form B ist auch die Bauform BUZ lieferbar.

In den Messeinsatz ist serienmäßig ein Pt100-Temperatursensor nach DIN EN 60751, Klasse B
in Zweileiterschaltung eingesetzt, möglich sind auch Ausführungen mit Pt500 oder Pt1000. Der
Anschluss ist wahlweise auch in Vierleiterschaltung möglich. Als Option kann ein Messumformer
in den Anschlusskopf integriert werden.

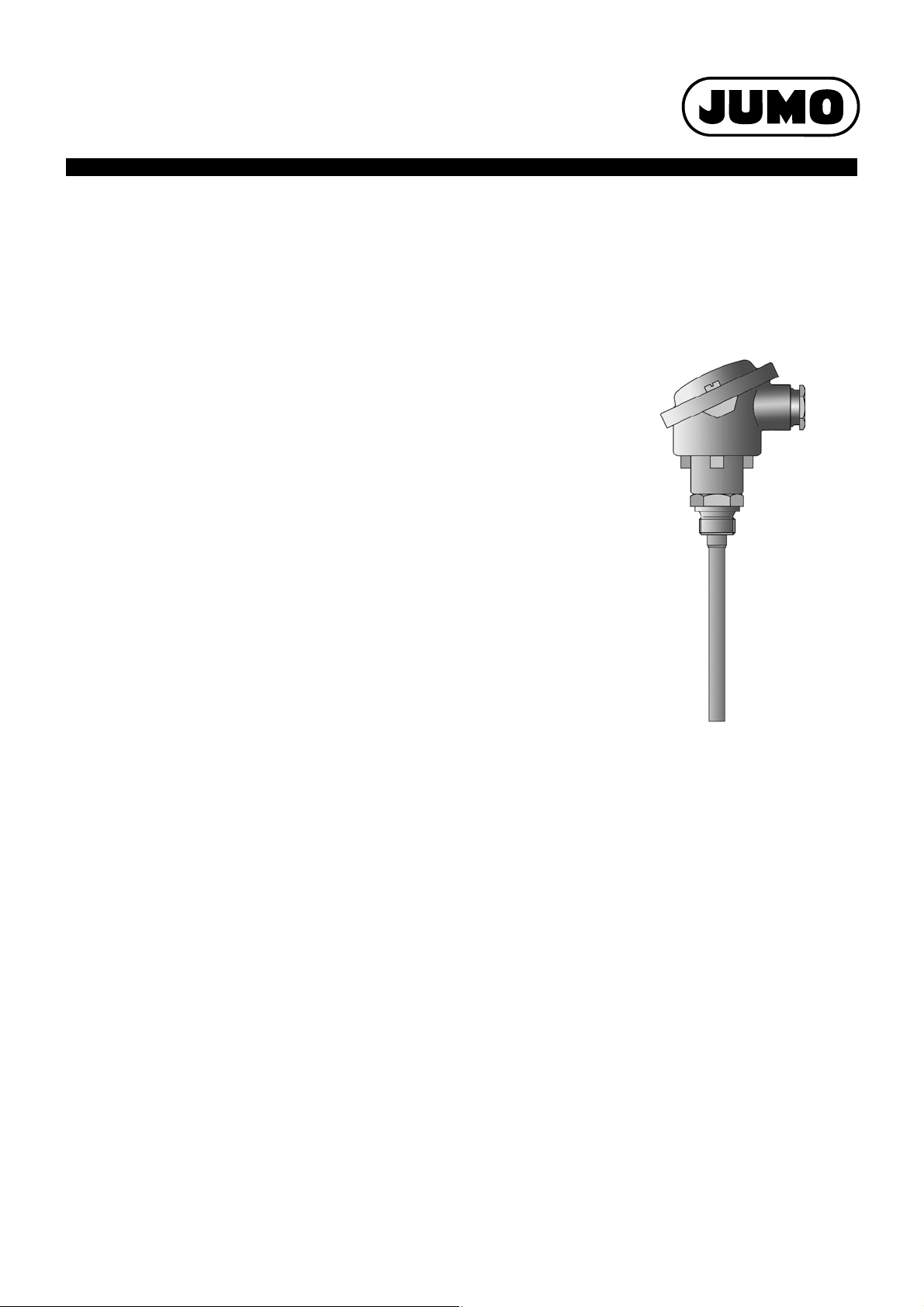

Grundtyp 902023/10

Technische Daten

Anschlusskopf Form B DIN EN 50446, Alu-Druckguss, M 20x1,5; IP65, Umgebungstemperatur -40 ... +100 °C

Form BUZ, Alu-Druckguss, M 20x1,5; IP65, Umgebungstemperatur -40 ... +100 °C
Reduzierte Umgebungstemperatur beim Einsatz von Messumformer, Typenblatt 707030 und 707010

Prozessanschluss Gewinde, Edelstahl 1.4571
Schutzrohr Edelstahl 1.4571, ∅ 6 mm, ∅ 8mm

Messeinsatz Pt100-Temperatursensor DIN EN 60751, Kl. B, Zweileiterschaltung, fest eingebaut

Ansprechzeiten t

Messumformer Analoger Messumformer Ausgang 4 ... 20 mA, Typenblatt 707030

Zubehör Schutzhülse, Typenblatt 909710

= 5 s, t

0,5

Analoger Messumformer Ausgang 0 ... 10 V, Typenblatt 707030
Programmierbarer Messumformer Ausgang 4 ... 20 mA/20 ... 4 mA, Typenblatt 707010

= 14 s, in Wasser 0,4 m/s; ∅ 6mm

0,9

2011-09-26/00537979

JUMO GmbH & Co. KG Telefon: [phone]
Hausadresse: Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Telefax: [phone]/688
Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany E-Mail: [email protected]
Postadresse: 36035 Fulda, Germany Internet: www.jumo.net

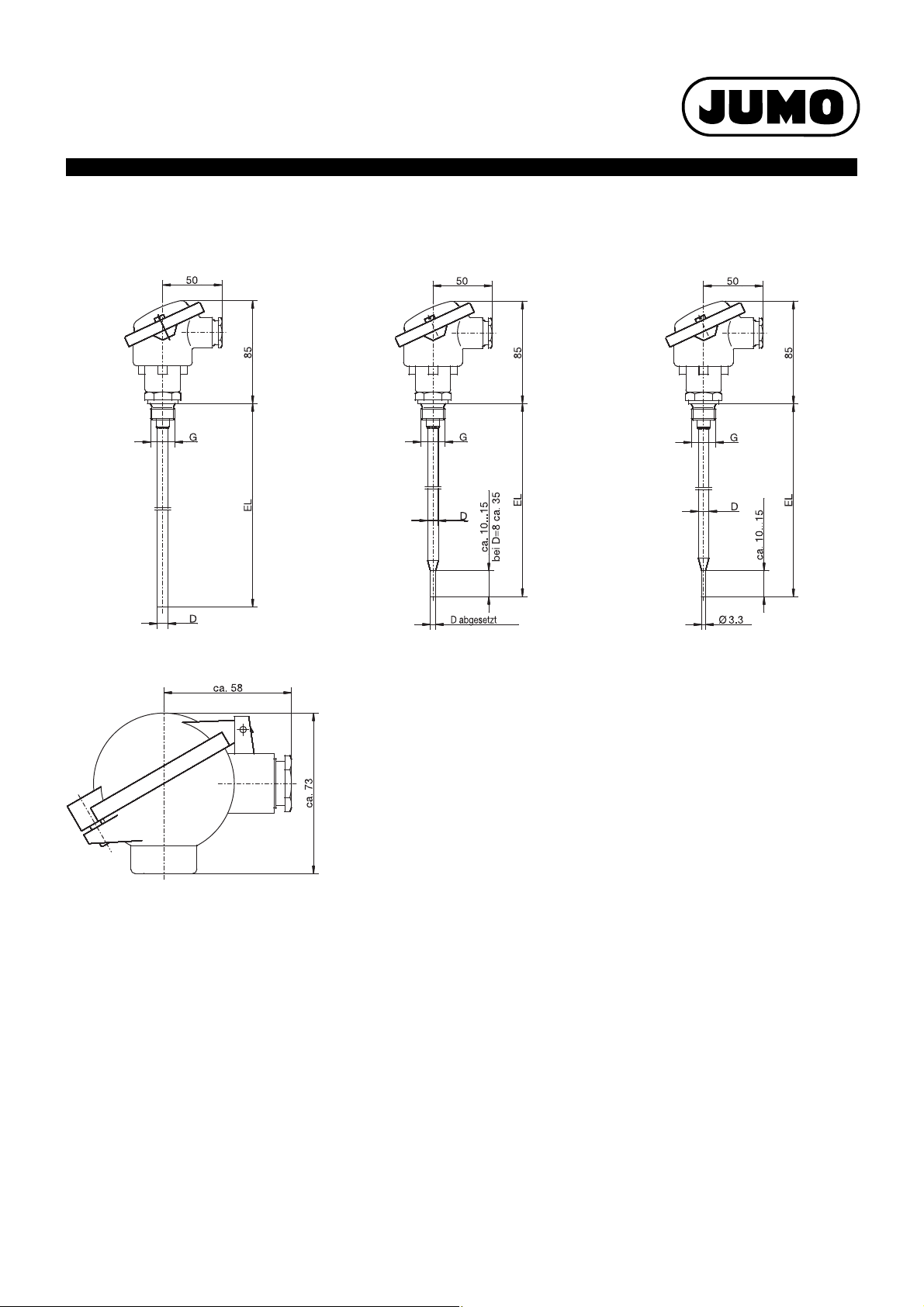

Abmessungen

Typenblatt 902023 Seite 2/4

Grundtyp 902023/10 Grundtyp 902023/11 Grundtyp 902023/31

Anschlusskopf Form BUZ
Typenzusatz 320

2011-09-26/00537979

Typenblatt 902023 Seite 3/4

JUMO GmbH & Co. KG Telefon: [phone]
Hausadresse: Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Telefax: [phone]/688
Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany E-Mail: [email protected]
Postadresse: 36035 Fulda, Germany Internet: www.jumo.net

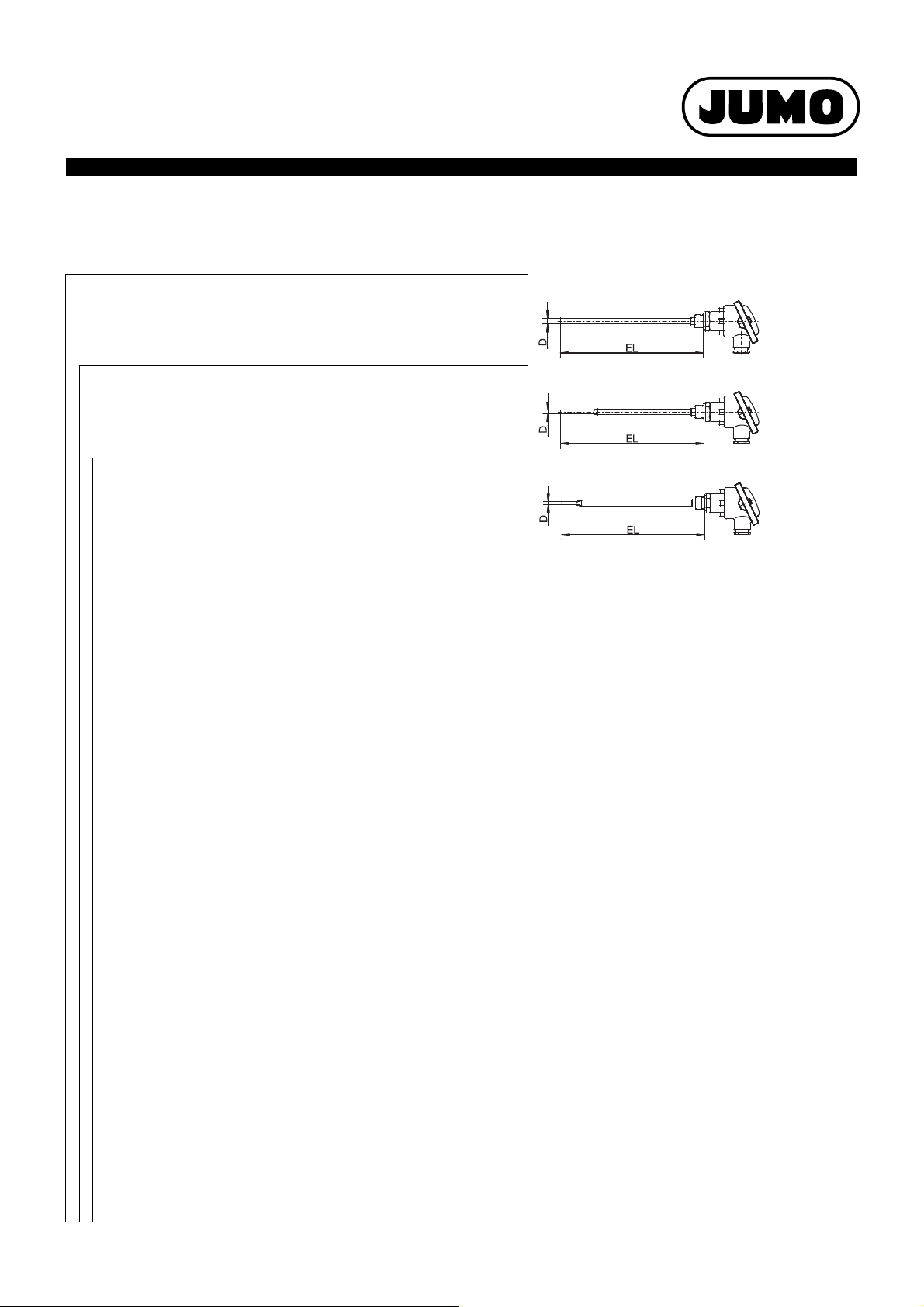

Bestellangaben

(1) Grundtyp

JUMO Etemp B

902023/10

902023/11

902023/31

x x x 380 -50 ... +200 °C (Standard)

x x 386 -50 ... +260 °C

x x 402 -50 ... +400 °C

x x 647 -20 ... +150 °C (nur in Verbindung mit Klasse B und 1x Pt100 in Zweileiterschaltung)

Einschraub-Widerstandsthermometer
mit Anschlusskopf Form B
und durchgehendem Schutzrohr

JUMO Etemp B
Einschraub-Widerstandsthermometer
mit Anschlusskopf Form B
und abgesetztem Schutzrohr
(bei ∅ 6 mm auf ∅ 3,8 mm/bei ∅ 8 mm auf ∅ 6 mm)

JUMO Etemp B
Einschraub-Widerstandsthermometer
mit Anschlusskopf Form B
und abgesetztem Schutzrohr für Luftmessung

(2) Einsatztemperatur in °C

(3) Messeinsatz

x x x 1003 1x Pt100 in Zweileiterschaltung

x x x 1011 1x Pt100 in Vierleiterschaltung

x x x 2003 2x Pt100 in Zweileiterschaltung

(4) Toleranzklasse nach DIN EN 60751

x x x 1 Klasse B (Standard)

xxx 2 Klasse A

x x x 3 Klasse AA (1/3 DIN B)

(5) Schutzrohrdurchmesser D in mm

xxx 6 ∅ 6mm
xx 8 ∅ 8mm

(6) Einbaulänge EL in mm (EL 50 ... 1000 mm, max. 800 mm bei Grundtyp 902023/11 und 902023/31)

x5050mm

x x x 100 100 mm

x x x 200 200 mm

x x x . . . Angabe im Klartext (Stufung 50 mm)

(7) Prozessanschluss

x x x 102 Verschraubung G 1/4

2011-09-26/00537979

Typenblatt 902023 Seite 4/4

JUMO GmbH & Co. KG Telefon: [phone]
Hausadresse: Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Telefax: [phone]/688
Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany E-Mail: [email protected]
Postadresse: 36035 Fulda, Germany Internet: www.jumo.net

x x x 103 Verschraubung G 3/8

x x x 104 Verschraubung G 1/2

x x x 126 Verschraubung M 18x1,5

x x x 128 Verschraubung M 20x1,5

x x x 144 Verschraubung 1/2-14NPT

(8) Typenzusätze

xxx 000 keine

x x x 320 Anschlusskopf Form BUZ

a

x x x 330 1x Messumformer Analogausgang 4 ... 20 mA

x x x 331 1x Messumformer programmierbarer Ausgang 4 ... 20 mA

x x x 333 1x Messumformer Analogausgang 0 ... 10 V

a

Messbereich im Klartext angeben.

b

Messbereich und Ausgangssignal im Klartext angeben.

, Typenblatt 707030

b

, Typenblatt 707010

a

, Typenblatt 707030

(1) (2) (3) (4) (5) (6) (7) (8)

Bestellschlüssel ------/, ...

a

Bestellbeispiel 902023/10 - 380 - 1003 - 1 - 6 - 100 - 104 / 000

a

Typenzusätze nacheinander aufführen und durch Komma trennen.

Lagerausführungen

(1) (2) (3) (4) (5) (6) (7) (8) Verkaufs-

Artikel-Nr.

902023/10 - 380 - 1003 - 1 - 6 - 100 - 104 / 000 90/00543945
902023/10 - 380 - 1003 - 1 - 6 - 150 - 104 / 000 90/00542800
902023/10 - 380 - 1003 - 1 - 6 - 300 - 104 / 000 90/00542801
902023/10 - 402 - 1003 - 1 - 6 - 100 - 104 / 000 90/00543946
902023/10 - 402 - 1003 - 1 - 6 - 150 - 104 / 000 90/00542802
902023/10 - 402 - 1003 - 1 - 6 - 300 - 104 / 000 90/00542803
902023/10 - 402 - 1003 - 1 - 6 - 100 - 104 / 331(0 ... 100 °C) 90/00544265
902023/31 - 380 - 1003 - 1 - 6 - 250 - 104 / 000 90/00542804
