JUMO JU 706520-08-100 Datasheet

JUMO GmbH & Co. KG Telefon: +49 661 6003-727

Hausadresse: Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Telefax: +49 661 6003-508 Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany E-Mail: [email protected] Postadresse: 36035 Fulda, Germany Internet: www.jumo.net

JUMO LOGOSCREEN 600

Setup-Programm PCC, PCA3000

PCS, PCAT

Software

Interne an leKä

6 Mathematik-Kanäle (optional) 6 Logik6 Zähler/Integratoren 1 Highspeed-Zähler

Kanäle (optional)

Ein-/Ausgänge

Option 1, Option 2: Jeweils 3 Analogeingänge, 6 Digitaleingänge, 1 Analogausgang

12 Digitaleingänge/-ausgänge, davon 1 Highspeed-Zähleingang (bis 12,5 kHz)

Option 3:

Anzeige/Bedienung

JUMO LO

GOSCREEN 600

Spannungsversorgung

Bedienung

14,5 cm (5,7”) TFT-Farbdisplay, 640 x 480 Pixel, 65536 Farben

Touchscreen (resistiv)

Serienmäßig: 24 Externe Analogeingänge und 24 Externe ingänge sowie 14 Externe Texte (10 Chargentexte,

4 Ereignistexte)

Digitale

Eingänge über Schnittstelle

Serienmäßig: 1 Relais (Wechsler)

Relaisausgang

AC 110 bis 240 V +10/-15 %, 48 bis 63 Hz AC/DC 20 bis 30 V, 48 bis 63 Hz

Schnittstellen

Serienmäßig:

1x RS232/RS485 (Modbus Master/Slave oder

1x Ethernet 10/100 MBit/s 1x USB Host (Speicherstick) 1x USB Device (Setup)

Barcode-Scanner)

Interner Speicher: 1 GByte (Datentransfer über Schnittstelle oder USB-Speicherstick)

Messdatenspeicher

Bildschirmschreiber mit Touchscreen

Kurzbeschreibung

Der Bildschirmschreiber JUMO LOGOSCREEN 600 ist mit einem resistiven Touchscreen ausgestattet und zeichnet sich durch einfache Bedienbarkeit aufgrund seines intuitiven, auf Symbolen basierenden Bedien- und Visualisierungskonzepts aus.

Der JUMO LOGOSCREEN 600 ist für die Prozessdatenerfassung in unterschiedlichen Ausführungsvarianten verfügbar. V on der Geräteausführung ohne Messeingang, bei der bis zu 24 Prozesswerte über Modbus von externen Systemen gelesen (Master) oder empfangen (Slave) werden, bis hin zu einer Geräteausführung mit 6 Messeingängen (universelle Analogeingänge), 2 Analogausgängen, 12 Digitaleingängen und 12 einzeln umschaltbaren Digitaleingängen/-ausgängen. In der Ausführungsvariante mit FDA-konformer Datenaufzeichnung werden alle Anforderungen gemäß 21 CFR Part 11 erfüllt.

Im JUMO LOGOSCREEN 600 können Daten mit den werkseitigen Visualisierungen dargestellt werden wie z. B. Kurvendiagramm (vertikal oder horizontal), Bargraph, T extbild (numerisch) oder Digitales Diagramm. Für chargenbezogene Prozesse ist eine spezielle Chargenaufzeichnung verfügbar, welche die Abspeicherung von Zusatzinformationen ermöglicht. Zusätzlich kann der Anwender mit dem Setup-Programm bis zu 6 Prozessbilder individuell nach seinen Anforderungen mit bis zu 100 Objekten pro Prozessbild erstellen.

Neben dem Setup-Programm stehen weitere leistungsfähige PC-Programme zur Verfügung, z. B. zur Auswertung archivierter Daten und zur Administration der Zugangskontrolle.

Typenblatt 706520

Typ 706520/ ...

Seite 1/20

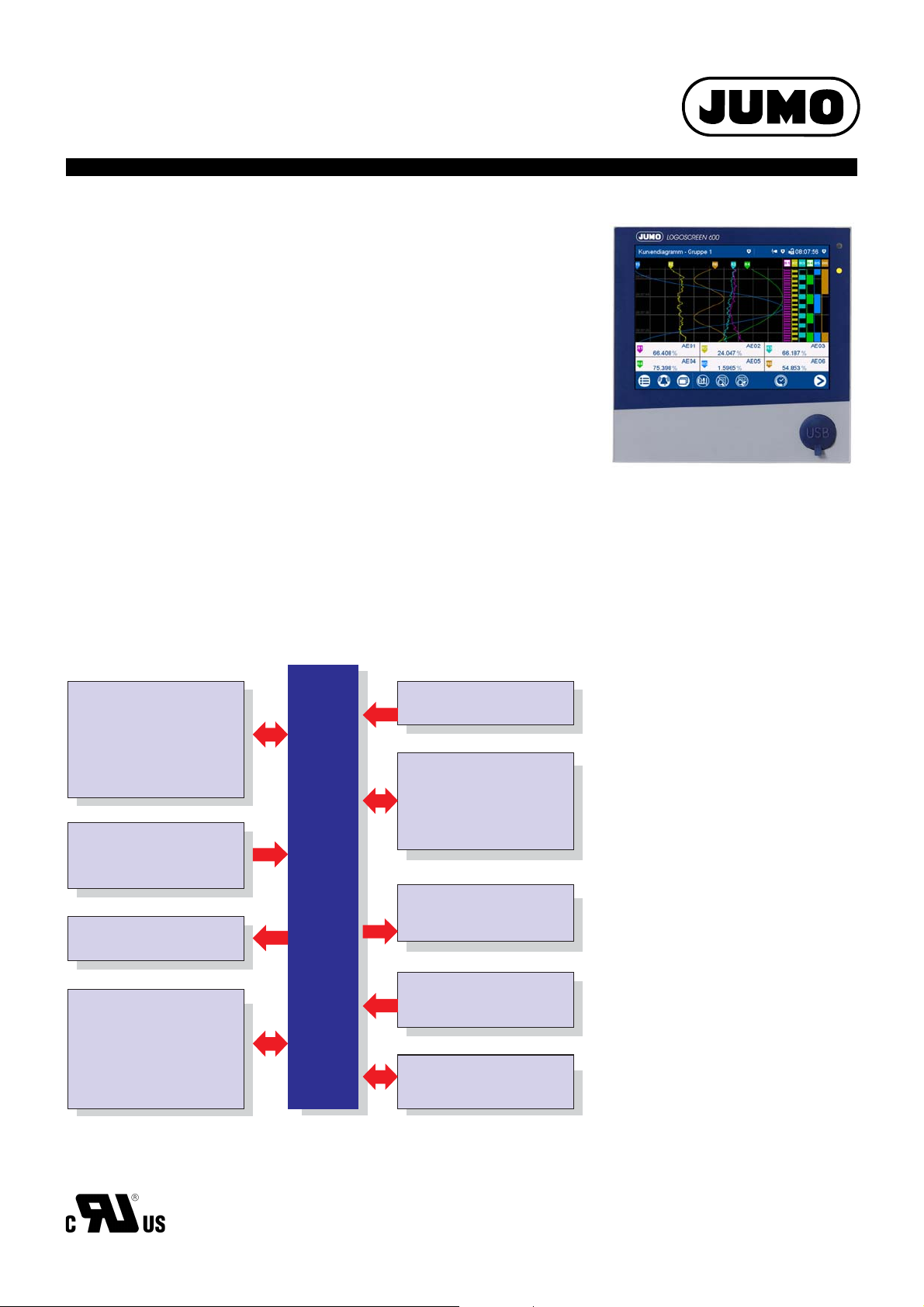

Blockstruktur

Zulassungen/Prüfzeichen (siehe Technische Daten)

V9.00/DE/00625179 70652000T10Z000K000

Besonderheiten

• intuitive Touch-Bedienung

• brillanter TFT-Touchscreen (640 × 480, 65536 Farben)

• 1 GByte interner Datenspeicher

• bis zu 2 Analogausgänge

• 24 externe Analog- und Digitalkanäle über alle Schnittstellen (Modbus Master/Slave)

• horizontales oder vertikales Liniendiagramm

• bis zu 6 kundenspezifische Prozessbilder

• Ethernet-Schnittstelle (Standard)

• integrierter Webserver zur Online-Visualisierung wie am Gerät

• Aufzeichnung eines Chargenprotokolls

• Chargensteuerung (Start, Stopp und Texte) auch über Barcode-Leser und Schnittstelle

• Modbus-Master-Funktion (auch Modbus/ TCP)

• Zähler- und Integratoren (6 Kanäle)

• Mathematik- und Logikmodul (je 6 Kanäle) als Typenzusatz

• Zähleingang (bis 12,5 kHz)

• automatisches Datenauslesen durch PCAKommunikations-Software PCC

• Datenaufzeichnung konform mit FDA 21 CFR Part 11(Typenzusatz)

• Manipulationserkennung mit digitalem Zertifikat (Typenzusatz)

Typenblatt 706520 Seite 2/20

JUMO GmbH & Co. KG Telefon: +49 661 6003-727 Hausadresse: Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Telefax: +49 661 6003-508 Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany E-Mail: [email protected] Postadresse: 36035 Fulda, Germany Internet: www.jumo.net

Beschreibung

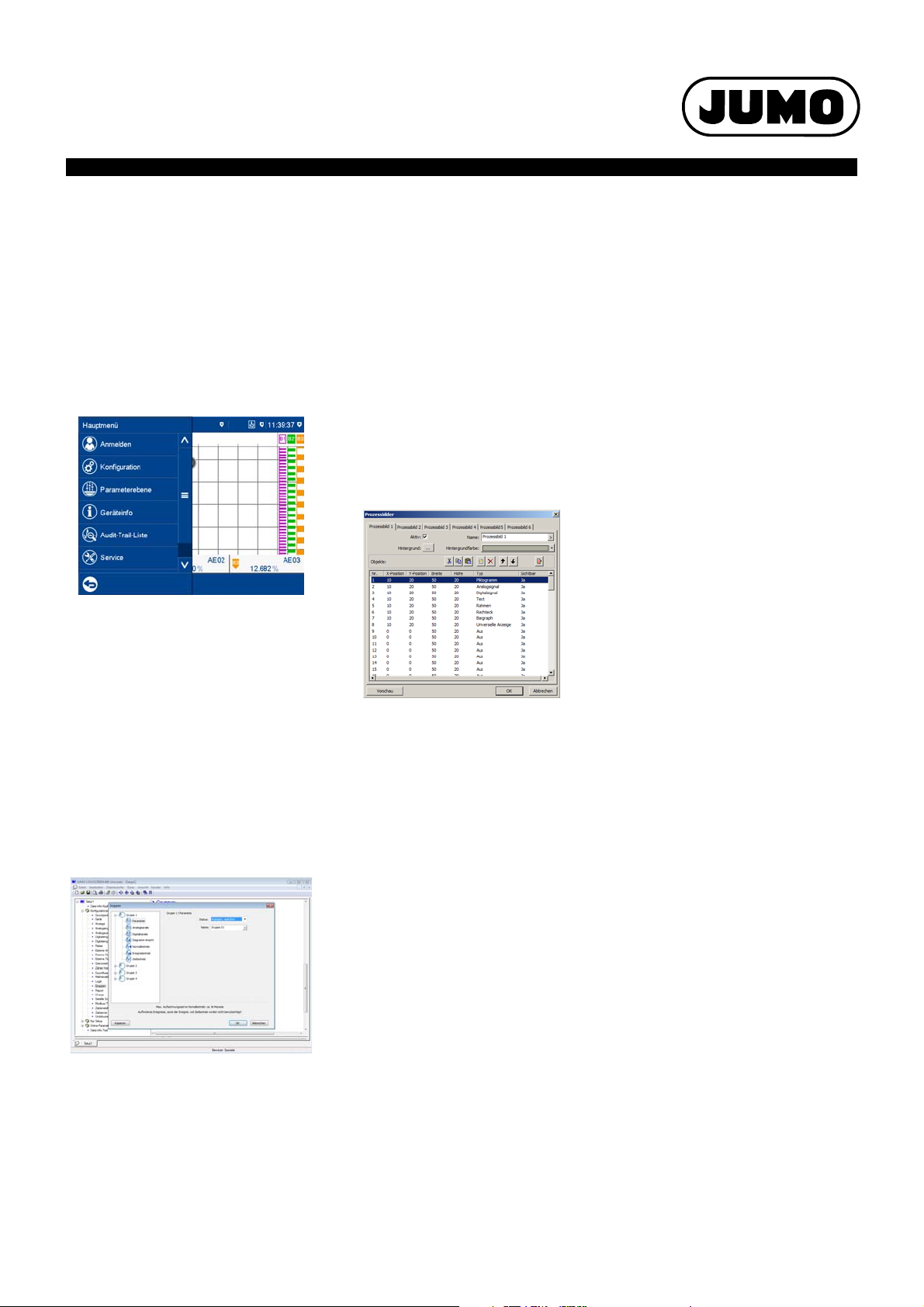

Konfiguration und Bedienung

Am Gerät

Durch das JUMO-Bedien- und Visualisierungskonzept kann der Anwender den Bildschirmschreiber nahezu intuitiv bedienen. Alle Bedienhandlungen werden mit Hilfe eines auf Symbolen basierenden Menüsystems am resisitiven Touchscreen durchgeführt.

Die integrierte Benutzerverwaltung schützt den Bildschirmschreiber vor unberechtigtem Zugriff. In der Standardausführung werden bis zu fünf Benutzer mit unterschiedlichen Zugriffsrechten unterstützt. Mit dem Typenzusatz 888 (FDA 21 CFR Part 11) können bis zu 50 Benutzer verwaltet werden.

Mit dem Setup-Programm

Der Bildschirmschreiber kann auch mit dem Setup-Programm konfiguriert werden, wobei einige Funktionen ausschließlich im SetupProgramm zur Verfügung stehen, wie z B.:

• Bearbeitung der Bediensprache

• Vergabe von Benutzerrechten

• Erstellung von Texten für Chargenprotokolle

• Erstellung von Prozessbildern

Das Setup-Programm wird auf einem PC mit Windows-Betriebsssystem (7/8/10 – 32 oder 64 Bit) installiert und kommuniziert über USBoder Ethernet-Schnittstelle mit dem Bildschirmschreiber. Außerdem ist es möglich, Konfigurationsdateien mit einem USB-Speicherstick auf den Bildschirmschreiber zu übertragen.

Der Anwender kann die Konfigurationsdaten als Datei sichern und auch zu Dokumentationszwecken ausdrucken.

Bediensprache

Mehrere Bediensprachen stehen im Gerät zur Auswahl. Mit dem Setup-Programm können die Bediensprachen editiiert und ausgetauscht werden. Zurzeit stehen die Sprachen Deutsch, Englisch, Französisch, Spanisch, Tschechisch, Chinesisch, Russisch und Italienisch zur Verfügung. Eigene S prachversionen (Unicode-fähig) können erstellt werden.

Prozessbild-Editor

Der Anwender kann mit dem Setup-Programm sechs individuelle Prozessbilder erstellen, in den Bildschirmschreiber übertragen und dort zur Darstellung von Prozessdaten und Eingabe von Texten und Prozesswerten verwenden. Ein Prozessbild kann aus bis zu 100 Objekten (Bilder, Analogkanäle, Digitalkanäle, Texte, ...) bestehen.

Schnittstellen

USB

Der Bildschirmschreiber verfügt serienmäßig über zwei USB-Schnittstellen. An die frontseitige Host-Schnittstelle kann ein USB-Speicherstick angeschlossen werden. Die rückseitige Device-Schnittstelle (Typ Micro-B) dient zum Anschluss an einen PC (Setup-Programm oder PCC/PCA3000).

Die USB-Host-Schnittstelle ist mit einer Abdeckung versehen, so dass das Gerät frontseitig die Schutzart IP65 einhält.

Ethernet

Der Bildschirmschreiber ist serienmäßig mit einer Ethernet-Schnittstelle ausgestattet, über die folgende Funktionen unterstützt werden:

• Kommunikation mit einem PC (Setup-Programm, Webserver, Datenarchivierung mit PCC/PCA3000)

• E-Mail-Versand über SMTP-Server

• Zeitsynchronisation durch SNTP-Server

• Kommunikation mit Modbus-Master/Slave

Die IP-Adresse wird entweder per Konfiguration fest vergeben oder automatisch von einem DHCP-Server empfangen; DNS wird unterstützt.

RS232/RS485

Diese serienmäßige Schnittstelle ist per Konfiguration zwischen RS232 und RS485 umschaltbar. Sie wird zur Kommunikation mit einem Modbus-Master oder Modbus-Slave

verwendet. Außerdem ist sie zum Anschluss eines Barcode-Scanners vorgesehen.

Externe Eingänge über Schnittstelle

Über die Schnittstellen (Ethernet, RS232/ RS485) kann der Bildschirmschreiber auf 24 externe Analogeingänge und 24 externe Digitaleingänge zugreifen. Zusätzlich können 10 Texte für Chargenprotokolle und 4 Ereignistexte mit einer Textlänge von bis zu 160 Zeichen übertragen werden.

Eingänge und Ausgänge

Der Bildschirmschreiber ist in seinen unterschiedlichen Geräteausführungen mit analogen und digitalen Ein- und Ausgängen erhältlich (Optionen).

Die Analogeingänge (max. 6) sind universelle Messeingänge für Widerstandsthermometer, Thermoelemente, Widerstandspotenziometer/ WFG, Widerstand/Poti und Einheitssignale (Strom, Spannung).

Die Analogausgänge (max. 2) können jeweils als Spannungsausgang (0 bis 10 V) oder Stromausgang (0/4 bis 20 mA) betrieben werden.

Die Digitaleingänge (max. 12) und die einzeln umschaltbaren Digitaleingänge/-ausgänge (12) werden mit einer Spannung von DC 0/ 24 V betrieben.

Unabhängig von der Geräteausführung ist ein Relaisausgang mit Wechselkontakt vorhanden.

Datenaufzeichnung

Die Messwerte werden kontinuierlich mit einem Abtastzyklus von 125 ms erfasst. Auf Basis dieser Messwerte werden die Reportbildung und Grenzwertkontrolle durchgeführt. Abhängig vom programmierbaren Speicherzyklus und Speicherwert (aktueller Wert, Mittelwert, Max.-Wert, Min.-Wert oder Min./Max.-Werte) werden die Messwerte in den Arbeitsspeicher des Gerätes übernommen.

Der Bildschirmschreiber speichert die Daten gruppenorientiert, ein Eingang kann mehreren Gruppen (max. 4) zugewiesen werden.

Arbeitsspeicher (SRAM)

Die im SRAM gespeicherten Daten werden regelmäßig in 20-kByte-Blöcken auf den internen Speicher kopiert.

Interner Speicher (Flash)

Immer, wenn ein Speicherblock im Arbeitsspeicher voll ist, wird er in den internen Speicher kopiert. Der interne Speicher hat eine Kapazität von max. 1 GByte. Jeder Schreibvorgang wird überwacht, so dass Fehler beim Datensichern unmittelbar erkannt werden.

Das Gerät überwacht die Kapazität des internen Speichers und aktiviert bei Unterschreiten einer konfigurierbaren Restkapazität ein Speicher-Alarm-Signal. Dieses kann z. B. das Alarm-Relais ansteuern.

V9.00/DE/00625179

70652000T10Z000K000

Typenblatt 706520 Seite 3/20

JUMO GmbH & Co. KG Telefon: +49 661 6003-727 Hausadresse: Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Telefax: +49 661 6003-508 Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany E-Mail: [email protected] Postadresse: 36035 Fulda, Germany Internet: www.jumo.net

Der Speicher wird als Ringspeicher beschrieben, d. h. wenn der Speicher voll ist, werden automatisch die ältesten Daten mit neuen überschrieben.

Für die Historiendarstellung im Bildschirmschreiber können Daten aus dem internen Speicher angezeigt werden (History-Speicher: 8MByte).

Datentransfer zum PC

Der Datentransfer vom Bildschirmschreiber in einen PC erfolgt über den USB-Speicherstick oder über eine der Schnittstellen (USB-Device, Ethernet).

Datensicherheit

Die Daten werden in einem firmeneigenen Format verschlüsselt gespeichert. Dadurch wird eine hohe Datensicherheit erreicht.

Wird der Bildschirmschreiber von der Spannungsversorgung getrennt, gilt:

• Messdaten im Arbeitsspeicher und Uhrzeit werden durch eine Lithiumbatterie gepuffert (Lebensdauer > 7 Jahre).

• Bei leerer Lithiumbatterie gehen die Messdaten im Arbeitsspeicher und die Uhrzeit verloren. Zum Batteriewechsel werden diese für ca. 6 Minuten durch einen Speicherkondensator gepuffert.

• Mess- und Konfigurationsdaten im internen Speicher gehen nicht verloren.

Mit dem Typenzusatz 887 verfügt das Gerät über eine sichere Manipulationserkennung. Auf Basis eines digitalen Gerätezertifikats lässt sich nachweisen, dass die Registrierdaten im Gerät und während der Übertragung in das Datenarchiv nicht manipuliert wurden.

Aufzeichnungszeit

Die maximale Aufzeichnungszeit hängt von mehreren Faktoren ab, insbesondere von dem eingestellten Speicherzyklus. Bei Aktivierung einer Gruppe mit 6 Analogkanälen im Normalbetrieb und Speicherung der Mittelwerte (nicht Min./Max.-Werte) gelten die in der T abelle genannten Werte (Einträge in die Ereignisliste reduzieren die max. Aufzeichnungszeit).

Speicherzyklus Max. Aufzeich-

nungszeit

125 ms ca. 2 Monate 1 s ca. 11 Monate 5 s ca. 55 Monate 10 s ca. 110 Monate 60 s ca. 662 Monate

Reports

Für jeden Kanal einer Gruppe können über festgelegte Zeiträume Reports (Maximal-, Minimal- und Mittelwert) geführt werden. Die Konfiguration wird je Gruppe vorgenommen.

Chargenprotokoll

Mit dem Bildschirmschreiber lässt sich ein Chargenprotokoll für eine Anlage erstellen. Die Messdaten, der Beginn, das Ende und die

Dauer der Charge können zusammen mit einem Chargenzähler und frei definierbaren Texten am Bildschirmschreiber und innerhalb der PC-Auswerte-Software PCA3000 angezeigt werden.

Zum Starten und Stoppen der Charge und zum Einlesen von Chargentexten kann auch ein Barcode-Scanner verwendet werden.

Betriebsarten

Der Bildschirmschreiber kann in drei unterschiedlichen Betriebsarten arbeiten. Speicherzyklus und Speicherwert können für jede Betriebsart separat konfiguriert werden.

Die Betriebsarten haben unterschiedliche Prioritäten:

Ereignisbetrieb

Der Ereignisbetrieb wird durch ein Steuersignal (z. B. Digitaleingang, Gruppen- oder Sammelalarm) aktiviert/deaktiviert. Solange das Steuersignal aktiv ist, befindet sich das Gerät im Ereignisbetrieb. Der Ereignisbetrieb hat die höchste Priorität.

Zeitbetrieb

Der Zeitbetrieb ist täglich innerhalb einer programmierbaren Zeitspanne aktiv, sofern kein Ereignisbetrieb anliegt.

Normalbetrieb

Befindet sich das Gerät nicht im Ereignisoder Zeitbetrieb, ist der Normalbetrieb aktiv.

Grenzwertüberwachung

Durch die konfigurierbare Grenzwertüberwachung lassen sich bis zu 24 Analogwerte überwachen. Beim Über- oder Unterschreiten des Grenzwerts wird ein Alarmsignal generiert, das für individuelle Zwecke verwendet werden kann (z. B. Umschaltung der Betriebsart vom Normal- in den Ereignisbetrieb).

Mit Hilfe der Alarmverzögerung lassen sich kurzzeitige Über-/Unterschreitungen ausblenden, so dass kein Alarmsignal ausgegeben wird. Ebenso ist es möglich, das Alarmsignal durch ein Digitalsignal zu unterdrücken.

Grenzwert und Schaltdifferenz können auch im Rahmen der Parametrierung geändert werden.

Zähler/Integratoren

Sechs zusätzliche interne Kanäle stehen als Zähler, Integrator, Betriebszeitzähler oder zur Ermitllung einer Durchflussgesamtmenge zur Verfügung. Über den optionalen Digitaleingang 1 lässt sich ein Highspeed-Zähler realisieren (bis 12,5 kHz).

Die Zähler werden über Digitalsignale angesteuert (Zählimpulse), die Integratoren über Analogsignale (Wert wird entsprechend der gewählten Zeitbasis integriert). Betriebszeitzähler ermitteln die Zeitspanne, während der ein Digitalsignal aktiv ist.

Der Wert des Zählers/Integrators wird in einem separaten Fenster des Bildschirnschreibers numerisch mit max. 9 Stellen dargestellt

(beim Überlauf beginnt der Zähler wieder mit

0). Unterschiedliche Erfassungszeiträume sind einstellbar. Für jeden Zähler/Integrator kann ein Min.- und ein Max.-Alarm konfiguriert werden.

Mathematik- und Logikmodul

Das Mathematik- und Logikmodul (jeweils 6 Kanäle) steht als Typenzusatz zur Verfügung.

Mit der Mathematikfunktion lassen sich verschiedene analoge und boolsche Eingangsgrößen über eine frei nach den mathematischen Regeln definierbare Formel verknüpfen (Formel aus max. 160 ASCII-Zeichen). Die Ausgangsgrößen sind reelle Werte.

Alternativ zur Formeleingabe stehen bereits folgende mathematische Funktionen zur Verfügung: Differenz, Verhältnis, Feuchte, Gleitender Mittelwert.

Die Logikfunktion ermöglicht die Verknüpfung verschiedener boolscher Werte über eine Logik-Formel (max. 600 ASCII-Zeichen). Die Ausgangsgrößen sind boolsche Werte.

Das Mathematik- und Logikmodul ist ausschließlich über das Setup-Programm konfigurierbar.

FDA-konforme Datenaufzeichnung

Mit dem Typenzusatz 888 erfüllt der Bildschirmschreiber die Anforderungen der FDA gemäß 21 CFR Part 1 1 in vollem Umfang. Zur Benutzerverwaltung und Inbetriebnahme ist das PC-Software-Paket (inkl. PCS und PCAT) erforderlich.

Am Gerät werden bis zu 50 Benutzer mit spezifischen Rechten unterstützt. Der Benutzer hat die Möglichkeit, eine abgeschlossene Charge oder die Registrierdaten eines bestimmten Zeitbereichs mit seiner elektronischen Unterschrift zu versehen. Ein angemeldeter Benutzer kann auch während des Abmeldens eine Unterschrift leisten; diese gilt für den gesamten Zeitbereich, in dem der Benutzer angemeldet war.

Visualisierung am Gerät

Zur Visualisierung der Messdaten stehen am Bildschirmschreiber verschiedene Darstellungsarten zur Verfügung. Das Visualisierungsbild nach Power-on-Reset ist in der Konfiguration auswählbar, ebenso das Bild, das nach Betätigen des Home-Buttons erscheint.

Die Farben der einzelnen Kanäle sowie die Hintergrundfarbe der Analogkurven und der Digitalspuren sind einstellbar.

V9.00/DE/00625179

70652000T10Z000K000

Typenblatt 706520 Seite 4/20

JUMO GmbH & Co. KG Telefon: +49 661 6003-727 Hausadresse: Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Telefax: +49 661 6003-508 Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany E-Mail: [email protected] Postadresse: 36035 Fulda, Germany Internet: www.jumo.net

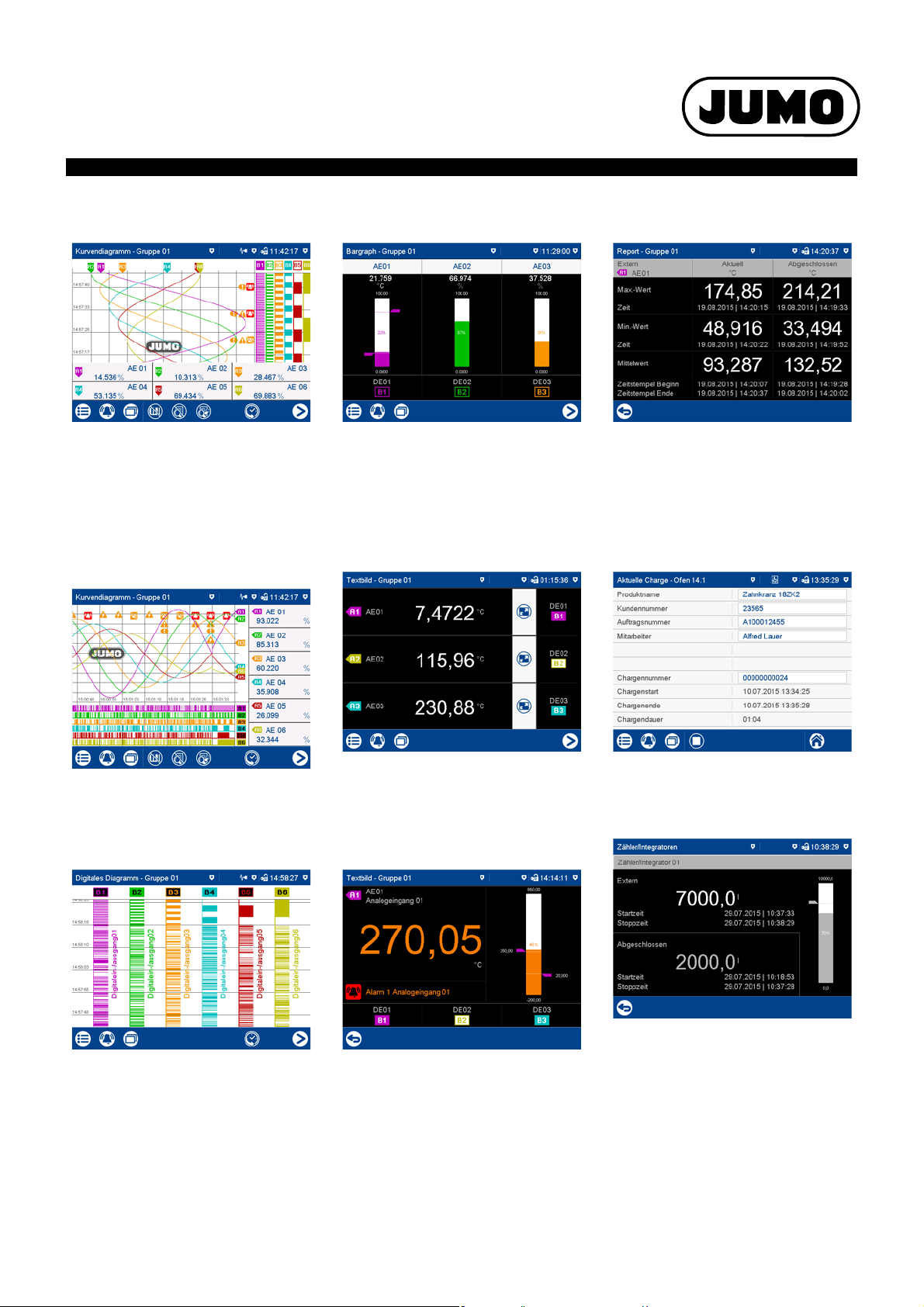

Vertikales Diagramm

• von oben nach unten verlaufende Analogkurven und Digitalspuren

• bis zu 6 Analog- und 6 Digitalkanäle einer Gruppe in einem Bild darstellbar

• Weiterschaltung der Gruppen

• Digitalspuren ausblendbar

• Kanalinformationen (Signal-Kurzbezeichnung, Analogwert), ausblendbar

Horizontales Diagramm

Bargraph-Darstellung

• bis zu 6 Analogkanäle einer Gruppe als Bargraph in einem Bild

• Anzeige von Skalierung und Grenzwerten

• Balkenfarbe und Hintergrundfarbe konfigurierbar

• zusätzliche Darstellung von bis zu 6 Digitalkanälen einer Gruppe als Symbol B1 bis B6

Textbild

Report

• Darstellung von Minimal-, Maximal- und Mittelwert von jedem Analogkanal einer Gruppe

• verschiedene Reportzeiträume

• ein separater Report je Gruppe

• Anzeige des aktuellen und des abgeschlossener Reports

Chargenprotokoll

• von rechts nach links verlaufende Analogkurven und Digitalspuren

• Digitalspuren und Kanalinformationen ausblendbar

Digitales Diagramm

• bis zu 6 Digitalkanäle einer Gruppe in einem Bild

• vertikale Darstellung (von oben nach unten verlaufende Digitalspuren)

• horizontale Darstellung (von rechts nach links verlaufende Digitalspuren)

• numerische Darstellung der Messwerte von bis zu 6 Analogkanälen einer Gruppe

• zusätzliche Darstellung von bis zu 6 Digitalkanälen einer Gruppe als Symbol B1 bis B6

• Analogkanäle einzeln darstellbar

Textbild – Einzeldarstellung

• Analogsignal zusätzlich als Bargraph mit Grenzwerten

• Farbumschlag im Falle eines Alarms

• Anzeige des Alarmtexts

• Protokollierung einer Chargenaufzeichnung

• Darstellung der abgeschlossenen Charge als Report oder Kurvendiagramm

Zähler/Integrator

• Darstellung des aktuellen und des abgeschlossenen Zählers/Integrators

• Stand des Zählers/Integrators mit Startzeit und Stoppzeit

• Bargraph-Darstellung des aktuellen Stands mit Grenzwerten

V9.00/DE/00625179

70652000T10Z000K000

Typenblatt 706520 Seite 5/20

JUMO GmbH & Co. KG Telefon: +49 661 6003-727 Hausadresse: Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Telefax: +49 661 6003-508 Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany E-Mail: [email protected] Postadresse: 36035 Fulda, Germany Internet: www.jumo.net

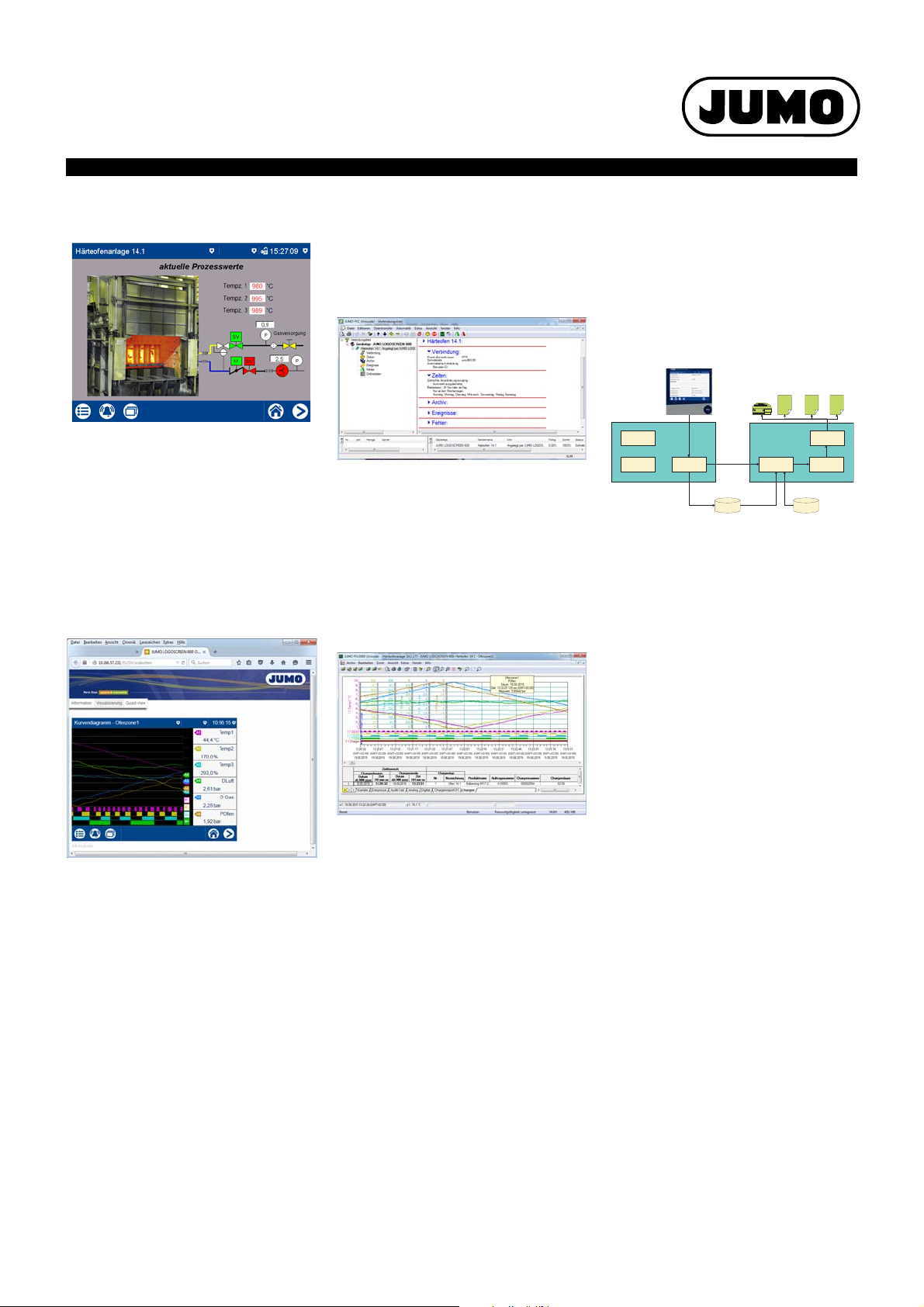

Druckvorlage

JUMO PCA3000

Design

Automatischer

Ausdruck

*.xml*.csv

JUMO PCC

Ausführung als

Windows Dienst

Teleservice

Auslesen der

Messdaten

KW1...52.177

*.pdf

Inhalt

Prozessbild

• Darstellung von Prozessdaten (Analog- und Digitalsignale) und Texten sowie Text- und Werteingabe

• bis zu 6 Prozessbilder mit jeweils 100 Objekten

• Bibliothek mit Piktogrammen (auch Import eigener Bilder möglich)

• individuelle Konfiguration mit dem SetupProgramm

Webserver

Der Bildschirmschreiber ist serienmäßig mit einer Webserver-Funktion ausgestattet.

PCA-Kommunikations-Software PCC

Die PCA-Kommunikations-Software PCC ist ein PC-Programm für Windows-Betriebsssysteme (7/8/10 – 32/64 Bit) zum Auslesen der Daten des Bildschirmschreibers.

• Die Daten können mit Hilfe eines USB-Speichersticks oder über Schnittstelle (USBDevice, Ethernet) ausgelesen werden.

• Das Auslesen kann manuell oder automatisiert (z. B. täglich um 23.00 Uhr) stattfinden.

PC-Auswerte-Software PCA3000

Die PC-Auswerte-Software PCA3000 ist ein PC-Programm für Windows-Betriebsssysteme (7/8/10 – 32/64 Bit) zur Verwaltung, Archivierung, Visualisierung und Auswertung der Daten des Bildschirmschreibers.

aus der gleichen Archivdatei (*.177) im einem Netzwerkverzeichnis lesen.

• Über die PCA3000-Option „automatischer Ausdruck“ in Verbindung mit der PCC-Software können Chargendaten oder auch Reports automatisch auf einem Drucker ausgegeben oder als PDF-Datei im Netzwerk bereitgestellt werden. Die verwendeten Ausgabeformulare sind individuell anpassbar.

PC-Security-Manager PCS

Software zur Administration der Zugangskontrolle der Gerätebenutzer. Die Software steht nur Administratoren zur Verfügung.

Die PCS-Software kann nur bei Geräten mit Typenzusatz 888 zur Verwaltung der Gerätebenutzer verwendet werden.

PC-Audit-Trail-Manager PCAT

Software zur Dokumentation von PC-Bedienhandlungen, die zu Veränderungen in der Datenaufzeichnung führen.

• Die Daten von verschieden konfigurierten Geräten werden von der PC-Auswerte-Software erkannt und in einer Archivdatenbank

Der Webserver ermöglicht es dem Anwender, bestimmte Einstellungen, Prozesswerte und Meldungen mit einem Webbrowser darzustellen:

• Parameter der Anwenderebene

• werkseitige Visualisierungen

• individuelles Prozessbild

• Daten der Registrierfunktion (auch Historie)

• Alarm- und Ereignisliste Die Darstellung hängt vom verwendeten Web-

browser und dem PC-Betriebssystem ab.

abgespeichert. Die komplette Verwaltung wird automatisch durchgeführt. Lediglich eine Kennung (ergänzende Beschreibung) wird vom Anwender manuell vergeben.

• Der Anwender kann jederzeit auf bestimmte Datensätze zugreifen, die anhand der Kennung unterschieden werden können. Zusätzlich lassen sich die auszuwertenden Zeitbereiche einschränken.

• Beliebige analoge und digitale Kanäle eines Bildschirmschreibers (auch aus unterschiedlichen Gruppen) können in PCA3000 nachträglich zu sog. PCA-Gruppen zusam-

PC-Programme

Mit Grundtypergänzung 1 wird der Bildschirmschreiber mit einem Software-Paket bestehend aus den PC-Programmen Setup, PCC und PCA3000 ausgeliefert. Mit dem Typenzusatz 888 beinhaltet das Software-Paket zusätzlich die PC-Programme PCS und PCAT (siehe Bestellangaben).

V9.00/DE/00625179

mengefasst werden.

• Da jede Gruppe in einem eigenen Fenster dargestellt wird, können mehrere Gruppen parallel auf dem Bildschirm angezeigt und verglichen werden.

• Über den Exportfilter ist es möglich, die gespeicherten Daten zu exportieren, um sie in anderen Programmen wie z. B. Excel verarbeiten zu können.

• Die PC-Auswerte-Software PCA3000 ist netzwerkfähig, d. h. mehrere Anwender können unabhängig voneinander die Daten

70652000T10Z000K000

Typenblatt 706520 Seite 6/20

JUMO GmbH & Co. KG Telefon: +49 661 6003-727 Hausadresse: Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Telefax: +49 661 6003-508 Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany E-Mail: [email protected] Postadresse: 36035 Fulda, Germany Internet: www.jumo.net

Technische Daten

Analogeingänge (Optionen 1 und 2)

Allgemein

Anzahl 0, 3 oder 6 Steckernummer (Geräterückseite) 7 bis 9, 11 bis 13

Thermoelemente

Bezeichnung Typ Norm ITS Messbereich Genauigkeit

Fe-CuNi „L“ DIN 43710 ITPS-68 -200 bis +900 C ≤ 0,25 % Fe-CuNi „J“ IEC 60584-1 ITS-90 -210 bis +1200 °C ≤ 0,25 % ab -100 °C Cu-CuNi „U“ DIN 43710 ITPS-68 -200 bis +600 °C ≤ 0,25 % ab -100 °C Cu-CuNi DIN „T“ IEC 60584-1 ITS-90 -270 bis +400 °C ≤ 0,25 % ab -150 °C NiCr-Ni DIN „K“ IEC 60584-1 ITS-90 -270 bis +1372 °C ≤ 0,25 % ab -80 °C NiCr-CuNi „E“ IEC 60584-1 ITS-90 -270 bis +1000 °C ≤ 0,25 % ab -80 °C NiCrSi-NiSi „N“ IEC 60584-1 ITS-90 -270 bis +1300 °C ≤ 0,25 % ab -80 °C Pt10Rh-Pt „S“ IEC 60584-1 ITS-90 -50 bis 1768 °C ≤ 0,25 % ab 20 °C Pt13Rh-Pt „R“ IEC 60584-1 ITS-90 -50 bis 1768 °C ≤ 0,25 % ab 50 °C Pt30Rh-Pt6Rh „B“ IEC 60584-1 ITS-90 0 bis 1820 °C ≤ 0,25% ab 400°C W5Re/W26Re „C“ ASTM E230M-11 ITS-90 0 bis 2315 °C ≤ 0,25 % ab 500 °C W3Re/W25Re „D“ ASTM E1751M-09 ITS-90 0 bis 2315 °C ≤ 0,25 % ab 500 °C W5Re/W20Re „A1“ GOST R 8.585-2001 ITS-90 0 bis 2500 °C ≤ 0,25 % ab 500 °C Chromel-Copel „L“ GOST R 8.585-2001 ITS-90 -200 bis +800 °C ≤ 0,25 % ab -80 °C Chromel-Alumel GOST R 8.585-2001 ITS-90 -270 bis +1372 °C ≤ 0,25 % ab -80 °C

a

Umgebungstemperatureinfluss ≤ 100 ppm/K Kleinste Messspanne Typ L (Fe-CuNi), J, U, T, K, E, N, Chromel-Alumel: 100 K

Typ S, R, B, C, D, A1, Chromel-Copel: 500 K Messbereichsanfang/-ende innerhalb der Grenzen in Schritten von 0,1 K beliebig programmierbar Vergleichsstelle intern (Pt100) oder extern (konstant) Vergleichsstellengenauigkeit

(intern) Vergleichsstellentemperatur

(extern) Abtastzyklus 3 oder 6 Kanäle: 125 ms Eingangsfilter digitales Filter 2. Ordnung; Filterkonstante einstellbar von 0 bis 100,0 s Galvanische Trennung siehe „Galvanische Trennung“ Grundmessbereich 20 bis 70 mV

a

Die Genauigkeit bezieht sich auf den maximalen Messbereich. Bei kleinen Messspannen verringert sich die Linearisierungsgenauigkeit.

± 1K

-30 bis +85 °C (einstellbar)

V9.00/DE/00625179

70652000T10Z000K000

Typenblatt 706520 Seite 7/20

JUMO GmbH & Co. KG Telefon: +49 661 6003-727 Hausadresse: Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Telefax: +49 661 6003-508 Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany E-Mail: [email protected] Postadresse: 36035 Fulda, Germany Internet: www.jumo.net

Widerstandsthermometer

Bezeichnung Norm ITS Anschlussart Messbereich Genauigkeit

Pt50 IEC 751: 2008 ITS-90 2-/3-/4-Leiter -200 bis +850 °C ≤ 0,1 % 500 μA Pt100 IEC 751: 2008 ITS-90 2-/3-/4-Leiter -200 bis +850 °C ≤ 0,1 % 500 μA Pt500 IEC 751: 2008 ITS-90 2-/3-/4-Leiter -200 bis +850 °C ≤ 0,1 % 100 μA Pt1000 IEC 751: 2008 ITS-90 2-/3-/4-Leiter -200 bis +850 °C ≤ 0,1 % 100 μA Pt100 JIS 1604 2-/3-/4-Leiter -200 bis +650 °C ≤ 0,1 % 500 μA Pt50 GOST 6651-2009 A.2 ITS-90 2-/3-/4-Leiter -200 bis +850 °C ≤ 0,1 % 500 μA Pt100 GOST 6651-2009 A.2 ITS-90 2-/3-/4-Leiter -200 bis +850 °C ≤ 0,1 % 500 μA Cu50 GOST 6651-2009 A.3 ITS-90 2-/3-/4-Leiter -180 bis +200 °C ≤ 0,4 % 500 μA Cu100 GOST 6651-2009 A.3 ITS-90 2-/3-/4-Leiter -180 bis +200 °C ≤ 0,4 % 500 μA Ni100 DIN 43760 ITPS-68 2-/3-/4-Leiter -60 bis +250 °C ≤ 0,2 % 500 μA Ni100 GOST 6651-2009 A.5 ITPS-68 2-/3-/4-Leiter -60 bis +180 °C ≤ 0,2 % 500 μA

Umgebungstemperatureinfluss ≤ 50 ppm/K Kleinste Messspanne 15 K Sensorleitungswiderstand max. 10 Ω je Leitung bei Zweileiterschaltung

max. 30 Ω je Leitung bei Drei-/Vierleiterschaltung Messbereichsanfang/-ende innerhalb der Grenzen in Schritten von 0,1 K beliebig programmierbar Abtastzyklus 3 oder 6 Kanäle: 125 ms Eingangsfilter digitales Filter 2. Ordnung; Filterkonstante einstellbar von 0 bis 100,0 s Galvanische Trennung siehe „Galvanische Trennung“

a

Die Genauigkeit bezieht sich auf den maximalen Messbereich. Bei kleinen Messspannen verringert sich die Linearisierungsgenauigkeit.

a

Messstrom

Widerstandspotenziometer/WFG und Widerstand/Poti

Bezeichnung Messbereich Genauigkeit

Widerstandspotenziometer/WFG 0 bis 4000 Ω≤0,1 % 100 μA Widerstand/Poti 0 bis 400 Ω≤0,1 % 500 μA

0 bis 4000 Ω≤0,1 % 100 μA

Umgebungstemperatureinfluss ≤ 100 ppm/K Anschlussart

Widerstandspotenziometer/

Dreileiterschaltung

WFG

Widerstand/Poti Zwei-/Drei-/Vierleiterschaltung Kleinste Messspanne 60 Ω Sensorleitungswiderstand max. 10 Ω je Leitung bei Zwei- und Dreileiterschaltung Widerstandswerte innerhalb der Grenzen in Schritten von 0,1 Ω beliebig programmierbar Abtastzyklus 3 oder 6 Kanäle: 125 ms Eingangsfilter digitales Filter 2. Ordnung; Filterkonstante einstellbar von 0 bis 100,0 s Galvanische Trennung siehe „Galvanische Trennung“

a

Die Linearisierungsgenauigkeit bezieht sich auf den maximalen Messbereich. Bei kleinen Messspannen verringert sich die Linearisierungsgenauigkeit.

a

Messstrom

V9.00/DE/00625179

70652000T10Z000K000

Typenblatt 706520 Seite 8/20

JUMO GmbH & Co. KG Telefon: +49 661 6003-727 Hausadresse: Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Telefax: +49 661 6003-508 Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany E-Mail: [email protected] Postadresse: 36035 Fulda, Germany Internet: www.jumo.net

Spannung, Strom (Einheitssignale)

Bezeichnung Messbereich Genauigkeit

Spannung 0 bis 70 mV ≤ 0,1 % > 500 kΩ

0bis10V ≤ 0,05% > 500 kΩ

-10 bis +10 V ≤ 0,05 % > 500 kΩ

-1 bis +1 V ≤ 0,08 % > 500 kΩ 0bis1V ≤ 0,08 % > 500 kΩ

Strom 4 bis 20 mA ≤ 0,1 % < 2V

0bis20mA ≤ 0,1 % < 2V

Umgebungstemperatureinfluss ≤ 100 ppm/K Kleinste Messspanne

Spannung 5mV

Strom 0,5 mA Messbereichsanfang/-ende

Spannung innerhalb der Grenzen in Schritten von 0,01 mV beliebig programmierbar

Strom innerhalb der Grenzen in Schritten von 0,01 mA beliebig programmierbar Messsbereichsunter-/-überschreitung nach NAMUR-Empfehlung NE 43 (nur Stromeingang 4 bis 20 mA) Abtastzyklus 3 oder 6 Kanäle: 125 ms Eingangsfilter digitales Filter 2. Ordnung; Filterkonstante einstellbar von 0 bis 100,0 s Galvanische Trennung siehe „Galvanische Trennung“

a

Die Genauigkeit bezieht sich auf den maximalen Messbereich. Bei kleinen Messspannen verringert sich die Linearisierungsgenauigkeit.

a

Eingangswiderstand bzw. Bürdenspannung

Messkreisüberwachung

Das Verhalten des Gerätes im Fehlerfall ist konfigurierbar.

Messwertgeber Fühlerbruch Kurzschluss Verpolung

Thermoelement wird erkannt wird nicht erkannt wird bedingt erkannt Widerstandsthermometer wird erkannt wird erkannt wird nicht erkannt Widerstandspotenziometer/WFG wird erkannt wird nicht erkannt wird nicht erkannt Widerstand/Poti wird erkannt wird nicht erkannt wird nicht erkannt Spannung 0 bis 70 mV wird erkannt wird nicht erkannt wird erkannt Spannung 0 bis 10 V wird nicht erkannt wird nicht erkannt wird erkannt Spannung -10 bis +10 V wird nicht erkannt wird nicht erkannt wird nicht erkannt Spannung 0 bis 1 V wird erkannt wird nicht erkannt wird erkannt Spannung -1 bis +1 V wird erkannt wird nicht erkannt wird nicht erkannt Strom 0 bis 20 mA wird nicht erkannt wird nicht erkannt wird nicht erkannt Strom 4 bis 20 mA wird erkannt wird erka nnt wird erkannt

a

abhängig von der eingestellten Kennlinie

a

V9.00/DE/00625179

70652000T10Z000K000

Typenblatt 706520 Seite 9/20

JUMO GmbH & Co. KG Telefon: +49 661 6003-727 Hausadresse: Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Telefax: +49 661 6003-508 Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany E-Mail: [email protected] Postadresse: 36035 Fulda, Germany Internet: www.jumo.net

Digitaleingänge (Optionen 1 und 2)

Anzahl 0, 6 oder 12 Steckernummer (Geräterückseite) 6 und 10 Eingang

Pegel logisch „0“: < 3,5 V; logisch „1“: > 10 V

Abtastrate 125ms (max. Zählfrequenz: 8 Hz)

Potenzialfreier Kontakt RON: < 1kΩ; R Hilfsspannung DC 24 V +10/-15 %, max. 50 mA je Option

: > 50 kΩ (Verwendung der Hilfsspannung 24 V)

OFF

Digitaleingänge/-ausgänge (Option 3)

Anzahl 0 oder 12 Steckernummer (Geräterückseite) 14 und 15 Ein- oder Ausgang einzeln als Eingang oder als Ausgang konfigurierbar Eingang

Pegel logisch „0“: < 3,5 V; logisch „1“: > 10 V

Abtastrate 125ms (max. Zählfrequenz: 8 Hz)

Potenzialfreier Kontakt RON: < 1kΩ; R High-Speed-Eingang Eingang 1

Funktion zählt jede positive Flanke des Eingangssignals

max. Zählfrequenz 12,5 kHz

Tastverhältnis 30 bis 70 % (High-Impuls ≥ 30 μs, Low-Impuls ≥ 30 μs)

Genauigkeit bei Durchflussmessung 0,5 % vom Messwert; Umgebungstemperatureinfluss: 50 ppm/K Ausgang

Ausgangssignal DC 0/24 V +10/-15 %; galvanisch getrennt

Strom max. 40 mA pro Ausgang, max. 100 mA insgesamt Hilfsspannung DC 24 V +10/-15 %, max. 100 mA (inkl. Strom der Digitalausgänge)

: > 50 kΩ (Verwendung der Hilfsspannung 24 V)

OFF

Analogausgänge (Optionen 1 und 2)

Anzahl 0, 1 oder 2 Steckernummer (Geräterückseite) 6 und 10 Spannung

Ausgangssignal DC 0 bis 10 V

Lastwiderstand > 500 Ω Strom

Ausgangssignal DC 0(4) bis 20 mA

Lastwiderstand < 450 Ω Genauigkeit 0,5% Umgebungstemperatureinfluss 150 ppm/K

Relais

Anzahl 1 Steckernummer (Geräterückseite) 4 Relais (Wechsler)

Schaltleistung 3 A bei AC 230 V, ohmsche Last

Kontaktlebensdauer 30.000 Schaltungen bei Nennlast

V9.00/DE/00625179

70652000T10Z000K000

Typenblatt 706520 Seite 10/20

JUMO GmbH & Co. KG Telefon: +49 661 6003-727 Hausadresse: Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Telefax: +49 661 6003-508 Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany E-Mail: [email protected] Postadresse: 36035 Fulda, Germany Internet: www.jumo.net

Schnittstellen

RS232/RS485

Anzahl 1 (zwischen RS232 und RS485 umschaltbar)

Steckertyp SUB-D 9-polig (Buchse)

Baudrate 9600, 19200, 38400, 115200

Datenformat 8/1n, 8/1e, 8/1o

Protokoll Modbus RTU als Master oder Slave; Barcode-Scanner

Einsatz Kommunikation mit Modbus Master/Slave, Anschluss eines Barcode-Scanners

Externe Eingänge über Modbus-Master/Slave-Funktionalität: 24 analoge und 24 digitale Eingänge, 10 Chargentexte,

4 Ereignistexte

Ethernet

Anzahl 1

Steckertyp RJ45 (Buchse)

Übertragungsrate 10 Mbit/s, 100 Mbit/s

Protokoll IPv4; TCP, UDP; DHCP, DNS, HTTP, SMTP, SNTP, Modbus/TCP

Einsatz Kommunikation mit PC (Setup-Programm, Datenarchivierung, Webserver), E-Mail-Server, SNTP-

Server und Modbus-Master/Slave

Externe Eingänge über Modbus-Master/Slave-Funktionalität: 24 analoge und 24 digitale Eingänge, 10 Chargentexte,

4 Ereignistexte

Max. Leitungslänge 100 m USB-Host

Anzahl 1 (frontseitig, mit Abdeckung)

Steckertyp A (Buchse)

Standard USB 2.0 (Hi-Speed)

Einsatz ausschließlich zum Anschluss eines USB-Speichersticks (FAT16/FAT32; siehe Zubehör)

Max. Laststrom 100 mA USB-Device

Anzahl 1 (rückseitig)

Steckertyp Micro-B (Buchse)

Standard USB 2.0 (Hi-Speed)

Einsatz zum Anschluss an einen PC (Setup-Programm, PCC/PCA3000)

Max. Leitungslänge 5 m

Bildschirm

Art TFT-Farbbildschirm / Touchscreen (resistiv) Größe 14,5 c m (5,7“) Auflösung 640 × 480 Pixel (VGA) Farbanzahl 65536 Bildwechselfrequenz 60 Hz (typ.) Helligkeitseinstellung am Gerät einstellbar Bildschirmschoner (Abschaltung) nach Wartezeit oder durch Steuersignal

a

TFT-Farbbildschirme können technologisch und produktionstechnisch bedingte Pixe lfe hler a ufwe isen. Für diesen Bildschirmschreib er g elten bis zu vier Pi xe lfe hler als zulässig und berechtigen nicht zur Geltendmachung von Gewährleistungsansprüchen.

V9.00/DE/00625179

a

70652000T10Z000K000

Typenblatt 706520 Seite 11/20

JUMO GmbH & Co. KG Telefon: +49 661 6003-727 Hausadresse: Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Telefax: +49 661 6003-508 Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany E-Mail: [email protected] Postadresse: 36035 Fulda, Germany Internet: www.jumo.net

Elektrische Daten

Spannungsversorgung AC 110 bis 240 V +10/-15 %, 48 bis 63 Hz oder

AC/DC 20 bis 30 V, 48 bis 63 Hz (nicht in Verbindung mit Typenzusatz 970)

Elektrische Sicherheit nach DIN EN 61010-1

Überspannungskategorie II bis 300 V Netzspannung, Verschmutzungsgrad 2 Schutzklasse I mit interner Trennung zu SELV Leistungsaufnahme

AC 110 bis 240 V < 45 VA

AC/DC 20 bis 30 V < 30 VA Datensicherung interner Flash-Speicher Datenpufferung Batterie (Lebensdauer > 7 Jahre); zusätzlich Speicherkondensator zur Pufferung während Batterie-

wechsel (Pufferzeit ca. 6 Minuten) Uhr batteriegepufferte Echtzeituhr Elektrischer Anschluss rückseitig über steckbare Federzugklemmen Leiterquerschnitt an Steckverbinder 4 und 5 (Spannungsversorgung und Relais)

Draht oder Litze

min. 0,2 mm2, max. 2,5 mm

ohne Aderendhülse Litze mit Aderendhülse min. 0,25 mm2, max. 2,5 mm 2 × Litze mit Twin-Aderend-

min. 0,5 mm2, max. 1,5 mm2 (beide Litzen mit gleichem Querschnitt)

hülse mit Kunststoffkragen Abisolierlänge 10 mm

Leiterquerschnitt an Steckverbinder 6 bis 15 (Eingänge und Ausgänge)

Draht oder Litze

min. 0,14 mm2, max. 1,5 mm

ohne Aderendhülse Litze mit Aderendhülse ohne Kunststoffkragen: min. 0,25 mm2, max. 1,5 mm

mit Kunststoffkragen: min. 0,25 mm2, max. 0,5 mm

Abisolierlänge 9 mm

Spannungsversorgungseinfluss < 0,1% des Messbereichsumfangs

2

Umwelteinflüsse

Umgebungstemperaturbereich

Lagerung -20 bis +60 °C

Betrieb 0 bis +50 °C; in Verbindung mit Typenzusatz 970: 0 bis +40 °C Aufstellhöhe max. 2000 m über NN Klimatische Umgebungsbedingungen nach DIN EN 60721-3 mit erweitertem Temperaturbereich

Klimafestigkeit ≤ 85 % rel. Feuchte ohne Betauung

Lagerung nach Klasse 1K2

Betrieb nach Klasse 3K3 Mechanische Umgebungsbedingungen nach DIN EN 60721-3

Lagerung nach Klasse 1M2

Transport nach Klasse 2M2

Betrieb nach Klasse 3M3 Elektromagnetische Verträglichkeit (EMV) nach DIN EN 61326-1

Störaussendung Klasse A - nur für den industriellen Einsatz -

Störfestigkeit Industrie-Anforderung

V9.00/DE/00625179

70652000T10Z000K000

Typenblatt 706520 Seite 12/20

JUMO GmbH & Co. KG Telefon: +49 661 6003-727 Hausadresse: Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Telefax: +49 661 6003-508 Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany E-Mail: [email protected] Postadresse: 36035 Fulda, Germany Internet: www.jumo.net

6

136

144

119

138

+1

138

+1

Gehäuse

Gehäuseart Einbaugehäuse nach DIN IEC 61554 aus verzinktem Stahlblech (Verwendung in Innenräumen) Gehäusefront aus Zink-Druckguss mit Dekorfolie Frontrahmenmaß 144 mm x 144 mm (Frontrahmentiefe ca. 8 mm inkl. Dichtung) Einbautiefe 119 mm (inkl. Federzugklemmen) Schalttafelausschnitt 138 Schalttafelstärke 2 bis 8 mm Gehäusebefestigung in Schalttafel unter Verwendung der vier mitgelieferten Befestigungselemente Gebrauchslage beliebig, unter Berücksichtigung des Betrachtungswinkels des Bildschirms,

Schutzart nach DIN EN 60529, frontseitig IP65, rückseitig IP20;

Gewicht max. 1,6 kg

+1,0

mm × 138

horizontal ±50°, vertikal ±30°

in Verbindung mit Typenzusatz 970: IP20 bei geöffnetem Tragegehäuse, IP20D bei geschlossenem Tragegehäuse

+1,0

mm

Zulassungen/Prüfzeichen

Prüfzeichen Prüfstelle Zertifikate/Prüfnummern Prüfgrundlage Gilt für

c UL us Underwriters

Laboratories

E201387 UL 61010-1 (3. Ed.),

CAN/CSA-22.2 No. 61010-1 (3. Ed.)

alle Ausführungen des Einbaugeräts; nicht in Verbindung mit Typenzusatz 970

Abmessungen

Gerät

Schalttafelausschnitt

V9.00/DE/00625179

70652000T10Z000K000

Typenblatt 706520 Seite 13/20

JUMO GmbH & Co. KG Telefon: +49 661 6003-727 Hausadresse: Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Telefax: +49 661 6003-508 Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany E-Mail: [email protected] Postadresse: 36035 Fulda, Germany Internet: www.jumo.net

260

297 327

250

200

Dicht-an-dicht-Montage

Abstand der Schalttafelauschnitte Horizontal Vertikal

Mindestabstand 20 mm 20 mm Empfohlener Abstand (einfachere Montage der Befestigungselemente) 50 mm 50 mm

Universelles Tragegehäuse Kompakt (Typenzusatz 970)

Abmessungen

V9.00/DE/00625179

70652000T10Z000K000

JUMO GmbH & Co. KG Telefon: +49 661 6003-727 Hausadresse: Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Telefax: +49 661 6003-508 Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany E-Mail: [email protected] Postadresse: 36035 Fulda, Germany Internet: www.jumo.net

Galvanische Trennung

Analogeingang 1

Digitaleingänge/

-ausgänge 1 bis 12

Relaiskontakt

»

Analogausgang 2

»

50 V

EthernetSchnittstelle

Analogausgang 1

»

50 V

RS232/RS485Schnittstelle

50 V

3000 V

Analogeingang 6

»

50 V

.. .

50 V

Digitaleingang 1

50 V

Digitaleingang 12

50 V

USB-HostSchnittstelle

USB-DeviceSchnittstelle

»

50 V

»

3000 V

Spannungsversorgung

.. .

50 V

Digitaleingang 6

Digitaleingang 7

.. .

Typenblatt 706520 Seite 14/20

V9.00/DE/00625179

70652000T10Z000K000

JUMO GmbH & Co. KG Telefon: +49 661 6003-727 Hausadresse: Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Telefax: +49 661 6003-508 Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany E-Mail: [email protected] Postadresse: 36035 Fulda, Germany Internet: www.jumo.net

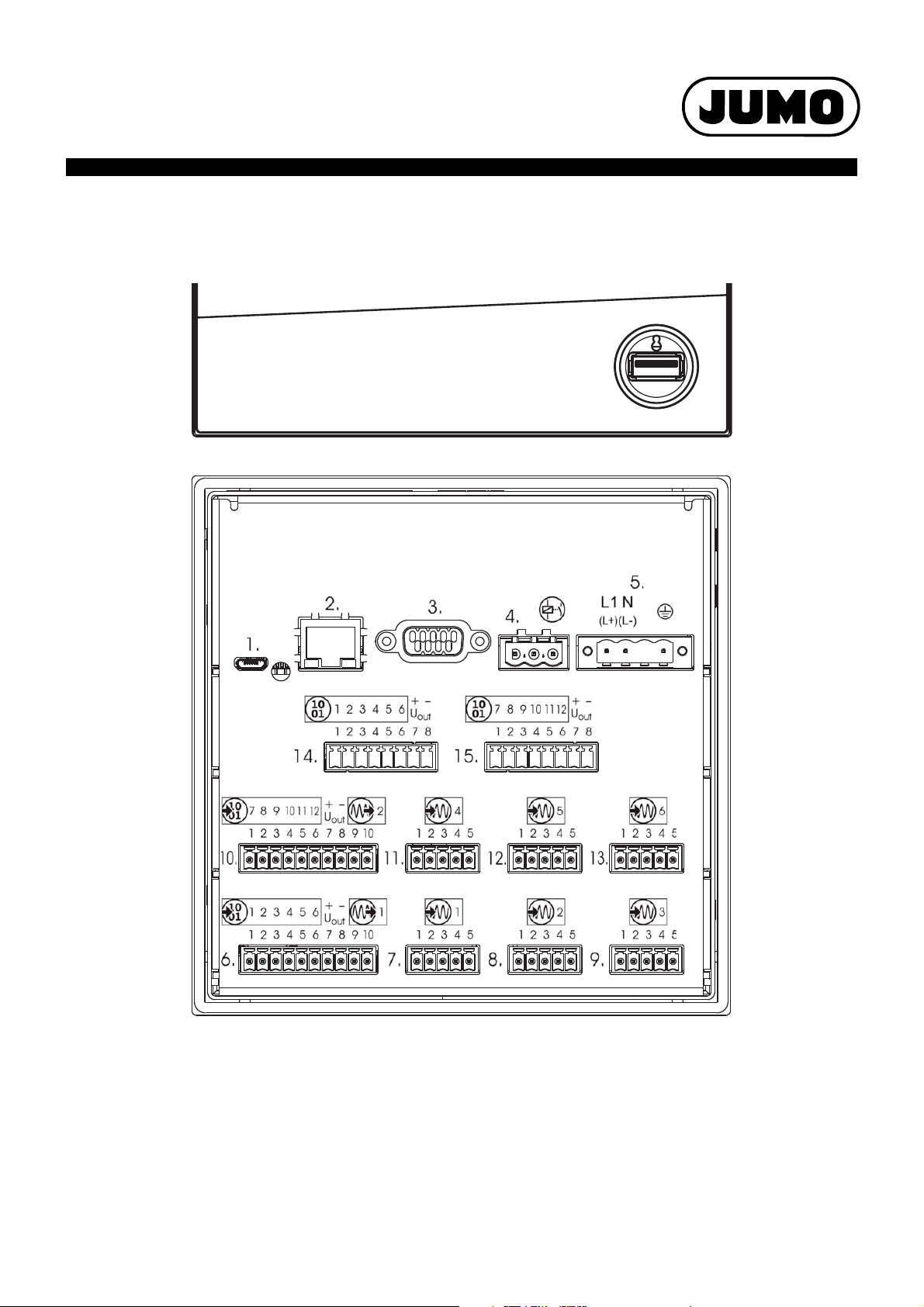

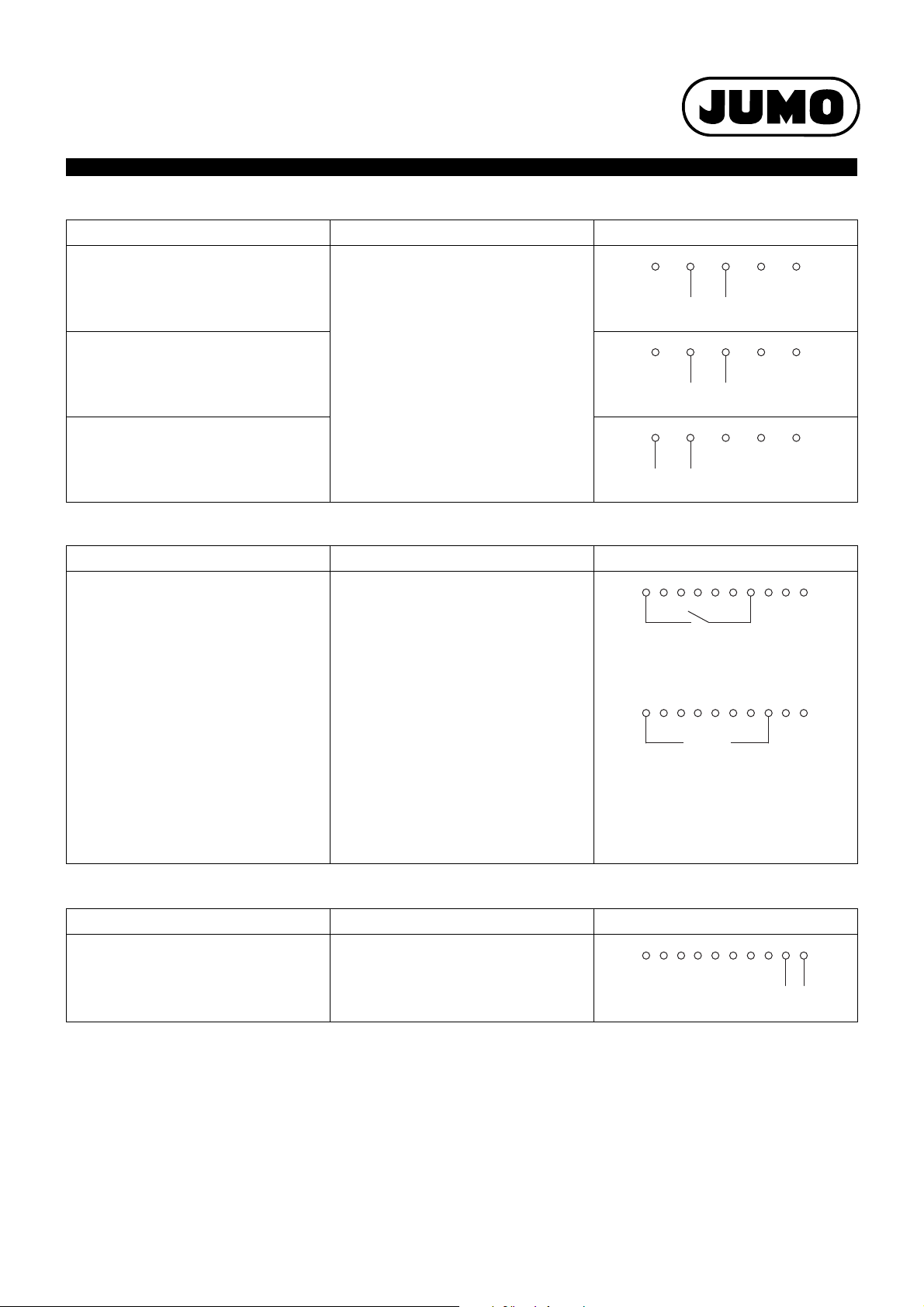

Anschlusselemente

Frontseitige USB-Host-Schnittstelle (ohne Abdeckung)

Rückseitige Anschlusselemente

Typenblatt 706520 Seite 15/20

Anschlusselement und Belegung Anschlusseleme nt und Belegung

1. USB-Device-Schnittstelle 2. Ethernet-Schnittstelle

3. RS232/RS485-Schnittstelle 4. Relais

5. Spannungsversorgung 6. Digitaleingänge 1 bis 6, Analogausgang 1

7. Analogeingang 1 8. Analogeingang 2

9. Analogeingang 3 10. Digitaleingänge 7 bis 12, Analogausgang 2

11. Analogeingang 4 12. Analogeingang 5

13. Analogeingang 6 14. Digitaleingänge/-ausgänge 1 bis 6

15. Digitaleingänge/-ausgänge 7 bis 12

V9.00/DE/00625179

70652000T10Z000K000

Typenblatt 706520 Seite 16/20

JUMO GmbH & Co. KG Telefon: +49 661 6003-727 Hausadresse: Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Telefax: +49 661 6003-508 Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany E-Mail: [email protected] Postadresse: 36035 Fulda, Germany Internet: www.jumo.net

12345

12345 12345

ES

A

12345

U

+

-

x

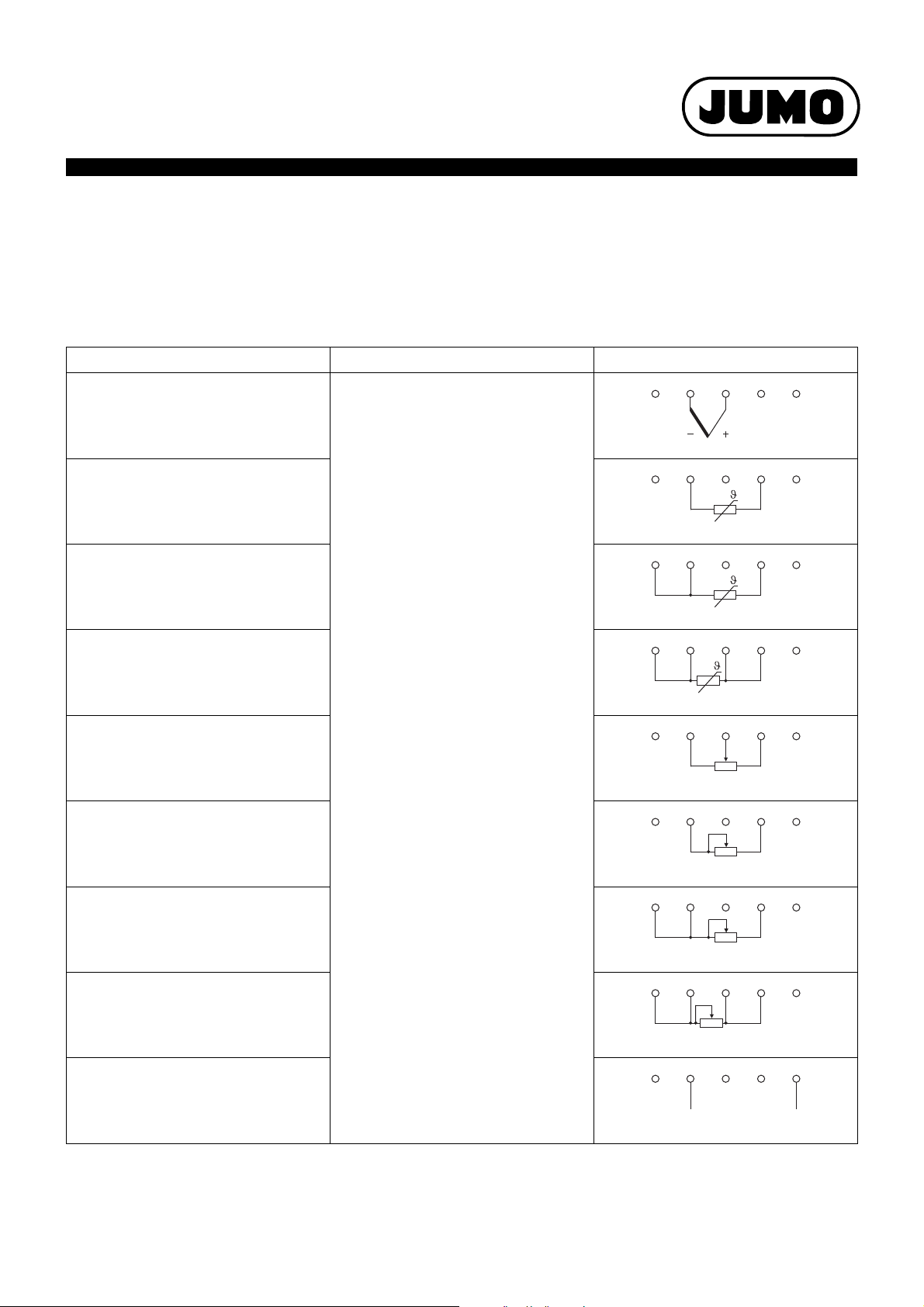

Anschlussplan

Der Anschlussplan im Typenblatt liefert erste Informationen über die Anschlussmöglichkeiten. Für den elektrischen Anschluss ist ausschließlich die Kurzanleitung oder die Betriebsanleitung zu verwenden. Die Kenntnis und das technisch einwandfreie Umsetzen der dort enthaltenen Sicherheitshinweise und Warnungen sind V oraussetzungen für die Montage, den elektrischen Anschluss und die Inbetriebnahme sowie für die Sicherheit während des Betriebs.

Analogeingänge 1 bis 6 (Optionen 1 und 2)

Messwertgeber Anschlusselem ent / Belegung Klemmen und Anschlussymbol

Thermoelement 7. / Analogeingang 1

8. / Analogeingang 2

9. / Analogeingang 3

11. / Analogeingang 4

Widerstandsthermometer Zweileiterschaltung

Widerstandsthermometer Dreileiterschaltung

12. / Analogeingang 5

13. / Analogeingang 6

Widerstandsthermometer Vierleiterschaltung

Widerstandspotenziometer/WFG

Widerstand/Poti Zweileiterschaltung

Widerstand/Poti Dreileiterschaltung

Widerstand/Poti Vierleiterschaltung

Spannung DC -10(0) bis +10 V

V9.00/DE/00625179

70652000T10Z000K000

Typenblatt 706520 Seite 17/20

JUMO GmbH & Co. KG Telefon: +49 661 6003-727 Hausadresse: Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Telefax: +49 661 6003-508 Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany E-Mail: [email protected] Postadresse: 36035 Fulda, Germany Internet: www.jumo.net

12345

U

+

-

x

12345

U

+

-

x

12345

I

+

-

x

1234

+

-

56789 10

1234 9

U

+

-

x

5678 10

24 V

-

+

1234 9

+

-

5678 10

xIx

U

,

Messwertgeber Anschlusselem ent / Belegung Klemmen und Anschlussymbol

Spannung DC -1(0) bis +1 V 7. / Analogeingang 1

8. / Analogeingang 2

9. / Analogeingang 3

11. / Analogeingang 4

Spannung DC 0 bis 70 mV

Strom DC 0(4) bis 20 mA

12. / Analogeingang 5

13. / Analogeingang 6

Digitaleingänge 1 bis 12 (Optionen 1 und 2)

Ausführung Anschlusselement.Klemme / Belegung Klemmen und Anschlussymbol

Digitaleingang DC 0/24 V, Hilfsspannung (Ausgang) DC 24 V (50 mA, je Option)

6.1 / Digitaleingang 1

6.2 / Digitaleingang 2

6.3 / Digitaleingang 3

6.4 / Digitaleingang 4

6.5 / Digitaleingang 5

6.6 / Digitaleingang 6

6.7 / +24 V

6.8 / GND

Beispiel: Potenzialfreier Kontakt an Eingang 1 und +24 V (Hilfsspannung)

10.1 / Digitaleingang 7

10.2 / Digitaleingang 8

10.3 / Digitaleingang 9

10.4 / Digitaleingang 10

10.5 / Digitaleingang 11

10.6 / Digitaleingang 12

10.7 / +24 V

10.8 / GND

Beispiel: Externe Spannung an Eingang 1 und GND

Analogausgänge 1 und 2 (Optionen 1 und 2)

Ausführung Anschlusselement.Klemme / Belegung Klemmen und Anschlussymbol

Analogausgang DC 0 bis 10 V oder DC 0(4) bis 20 mA (konfigurierbar)

6.9 / Analogausgang 1 +

6.10 / Analogausgang 1 -

10.9 / Analogausgang 2 +

10.10 / Analogausgang 2 -

V9.00/DE/00625179

70652000T10Z000K000

Typenblatt 706520 Seite 18/20

JUMO GmbH & Co. KG Telefon: +49 661 6003-727 Hausadresse: Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Telefax: +49 661 6003-508 Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany E-Mail: [email protected] Postadresse: 36035 Fulda, Germany Internet: www.jumo.net

1234

+

-

5678

1234

U

+

-

x

5678

24 V

-

+

1234

+

-

5678

I

max

= 40 mA

31 2

6

7

8

9

2

3

4

5

1

PEL1 N

(L+) (L-)

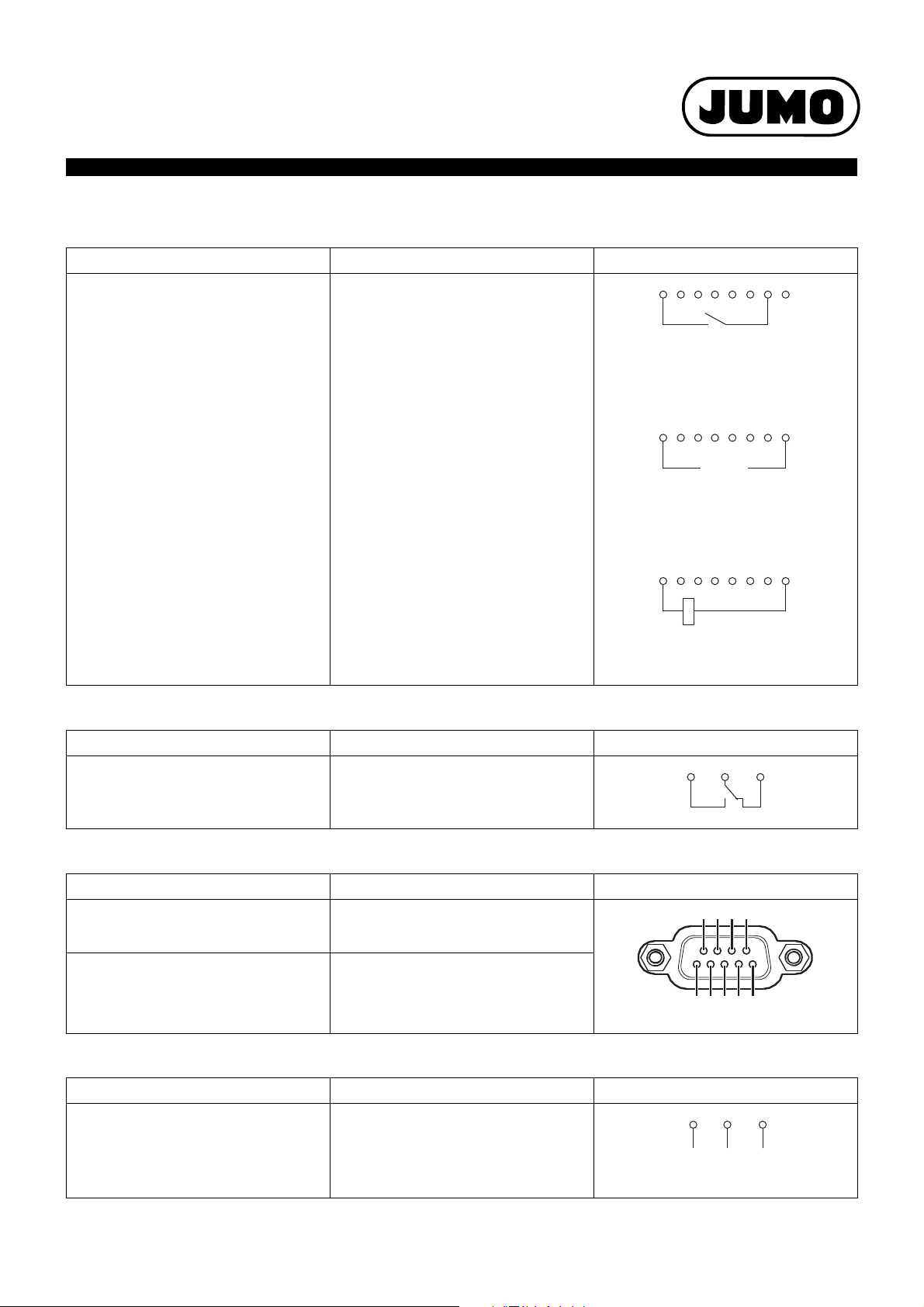

Digitaleingänge/-ausgänge 1 bis 12 (Option 3)

Ausführung Anschlusselement.Klemme / Belegung Klemmen und Anschlussymbol

Digitaleingang DC 0/24 V oder Digitalausgang DC 0/24 V (einzeln umschaltbar), Hilfsspannung (Ausgang) DC 24 V (100 mA, Summe der Ströme an den Klemmen 14.7 und

15.7)

Hinweis: Hilfsspannungsversorgung und Digitalausgänge liefern zusammen max. 100 mA bei 24 V.

14.1 / Digitaleingang/-ausgang 1

14.2 / Digitaleingang/-ausgang 2

14.3 / Digitaleingang/-ausgang 3

14.4 / Digitaleingang/-ausgang 4

14.5 / Digitaleingang/-ausgang 5

14.6 / Digitaleingang/-ausgang 6

14.7 / +24 V

14.8 / GND

15.1 / Digitaleingang/-ausgang 7

15.2 / Digitaleingang/-ausgang 8

15.3 / Digitaleingang/-ausgang 9

15.4 / Digitaleingang/-ausgang 10

15.5 / Digitaleingang/-ausgang 11

15.6 / Digitaleingang/-ausgang 12

15.7 / +24 V

15.8 / GND

Beispiel: Potenzialfreier Kontakt an Eingang 1 und +24 V (Hilfsspannung)

Beispiel: Externe Spannung an Eingang 1 und GND

Beispiel: Externes Relais an Ausgang 1 und GND (max. 40 mA pro Ausgang, max. 100 mA insgesamt)

Relais

Ausführung Anschlusselement.Klemme / Belegung Klemmen und Anschlussymbol

Relais (Wechsler) (max. 3 A bei AC 230 V, ohmsche Last)

4.1 / Arbeitskontakt (NO)

4.2 / gemeinsamer Kontakt (C)

4.3 / Ruhekontakt (NC)

RS232/RS485-Schnittstelle

Ausführung Anschlusselement.Pin / Belegung Anschlusselement

RS232 9-pol. SUB-D-Buchse (umschaltbar auf RS485)

RS485 9-pol. SUB-D-Buchse (umschaltbar auf RS232)

3.2 / RxD (Empfangsdaten)

3.3 / TxD (Sendedaten)

3.5 / GND (Masse)

3.3 / TxD+/RxD+ (Sende-/Empfangsdaten +)

3.5 / GND (Masse)

3.8 / TxD-/RxD- (Sende-/Empfangsdaten -)

Spannungsversorgung

Ausführung Anschlusselement.Klemme / Belegung Klemmen und Anschlussymbol

AC110bis240V +10/-15%, 48bis63Hz

oder

AC/DC 20 bis 30 V, 48 bis 63 Hz

Bestellangaben beachten!

5.L1 / Außenleiter (bei DC: Pluspol L+)

5.N / Neutralleiter (bei DC: Minuspol L-)

5.PE / Schutzleiter

V9.00/DE/00625179

70652000T10Z000K000

Typenblatt 706520 Seite 19/20

JUMO GmbH & Co. KG Telefon: +49 661 6003-727 Hausadresse: Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Telefax: +49 661 6003-508 Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany E-Mail: [email protected] Postadresse: 36035 Fulda, Germany Internet: www.jumo.net

Bestellangaben

(1) Grundtyp

706520 Bildschirmschreiber mit 1x Ethernet-, 2x USB- (1x Host, 1x Device) und 1x RS232/485-Schnittstelle sowie

0 ohne Software-Paket 1 mit Software-Paket (Setup-Programm inkl. USB-Kabel, PC-Auswerte-Software PCA3000, PCA-Kommuni-

8 werkseitig eingestellt (Deutsch/Englisch) 9 Einstellung nach Kundenangaben

0 nicht belegt 1 3 Analog- und 6 Digitaleingänge, 1 Analogausgang

0 nicht belegt 1 12 Digitaleingänge/-ausgänge (unabhängig als Ein- oder Ausgang konfigurierbar)

23 AC 110 bis 240 V +10/-15 %, 48 bis 63 Hz 25 AC/DC 20 bis 30 V, 48 bis 63 Hz

. nicht belegt

260 Mathematik- und Logik-Modul (je 6 Kanäle)

. nicht belegt 887 Manipulationserkennung mit digitalem Zertifikat 888 FDA 21 CFR Part 11 mit digitalem Zertifikat

. nicht belegt 970 Universelles Tragegehäuse Kompakt

a

Eine nachträgliche Erweiterung ist nur im JUMO Zentralservice möglich.

b

Der Typenzusatz ist nur in Verbindung mit der Spannungsversorgung AC110 bis 240 V lieferbar. Die UL-Zulassung entfällt. Nutzung nur durch technisch qualifiziertes Personal, das speziell ausgebildet ist und einsch lägiges Wisse n auf dem Gebiet der Automat isierun gstec hn ik besitzt ! Angaben zur Umgebungstemperatur und zur Schutzart beachten (siehe technische Daten)!

einem Relais

(2) Grundtypergänzung

kations-Software PCC; in Verbindung mit dem Typenzusatz „888“ zusätzlich mit der Software PC-SecurityManager PCS und PC-Audit-Trail-Manager PCAT)

(3) Sprache

(4) Option 1 (Steckplatz 1)

(5) Option 2 (Steckplatz 2)

(6) Option 3 (Steckplatz 3)

(7) Spannungsversorgung

(8) Typenzusatz

(9) Typenzusatz

(10) Typenzusatz Gehäuse

a

b

(1) (2) (3) (4) (5) (6) (7) (8) (9) (10)

Bestellschlüssel / - -/,, Bestellbeispiel 706520 / 1 8 - 1 0 0 - 23 / 260 , 887 , 970

Lieferumfang

1 Bildschirmschreiber in der bestellten Ausführung 1 Kurzanleitung 4 Befestigungselemente 1 CD mit ausführlicher Betriebsanleitung und weiterer Dokumentation

V9.00/DE/00625179

70652000T10Z000K000

Typenblatt 706520 Seite 20/20

JUMO GmbH & Co. KG Telefon: +49 661 6003-727 Hausadresse: Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Telefax: +49 661 6003-508 Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany E-Mail: [email protected] Postadresse: 36035 Fulda, Germany Internet: www.jumo.net

Zubehör

Beschreibung Teile-Nr.

Setup-Programm 00645110 USB-Kabel, A-Stecker auf Micro-B-Stecker, 3 m 00616250 PC-Auswerte-Software PCA3000 00431882 PCA-Kommunikations-Software PCC 00431879 PC-Software-Paket bestehend aus: Setup-Programm, PC-Auswerte-Software PCA3000, PCA-Kommuni-

kations-Software PCC, PC-Security-Manager PCS, PC-Audit-Trail-Manager PCAT. Bei Nachbestellungen bitte alle Versionsnummern angeben.

USB-Speicherstick 2 GB Freischaltung für Mathematik-/Logikmodul (Setup-Programm erforderlich) 00393217 TP-LINK TL-WR710N (WLAN-Router) 00658592

a

Der angegebene USB-Speicherstick ist getestet und für industrielle Anwendungen a usgeleg t. Für and ere Fa brikate wir d kein e Haft ung über nommen.

a

00666817

00505592

V9.00/DE/00625179

70652000T10Z000K000

JUMO JU 706520-08-100 Datasheet [de]
