Juki MO-80CB User guide

2-Needle,3/4-Thread Overlock Sewing Machine
Surjeteuse-Raseuse 2 Aiguilles, 3/4 Fils
Maquina de coser Sobreorilladora da 2 Agujas, 3/4 Hilos

MO-80CB

Instruction Manual
Manuel d instructions

'

Manual de instrucciones

IMPORTANT:

Read all safety regulations carefully and
understand them before using your sewing
machine.
Retain this instruction manual for future reference.

IMPORTANT:

Avant de mettre la machine en marche, lire
attentivement et assimiler les regles de s curit
de ce manuel.
Conserver le manuel afin de pouvoir le consulter
ul terieurement.

IMPORTANTE:

Lea cuidadosamente todas las recomendaciones
con respecto a la seguridad y compréndalas
perfectamente antes de usar su máquina.
Guarde este libro de instrucciones para
referencias futuras.

éé

PREFACE

Thank you for your purchase of this Combination Overlock, Chain Stitch and Cover Stitch

Sewing Machine. This machine, that is intended for household use will provide you with

excellent performance in sewing from light to heavy material (lawn to denim).

Please refer to this Instruction Manual for proper use and optimum service. To get the most

out of your sewing machine, read the entire Instruction Manual before attempting to operate

the machine. Then familiarize yourself with the machine by following the Instruction Manual

page by page.

To ensure that you are always provided with the most modern sewing capabilities, the

manufacturer reserves the right to change the appearance, design or accessories of this

sewing machine when considered necessary without notification or obligation.

After you have read the Instruction Manual, please be sure to keep it together with the

warranty so that you can read it whenever necessary.

RECYCLING

Do not dispose of electrical appliances as unsorted municipal waste. Use

separate collection facilities.

Contact your local government for information regarding the collection systems

available.

If electrical appliances are disposed of in landfills or dumps, hazardous

substances can leak into the groundwater and get into the food chain,

damaging your health and well-being.

1

PRÉFACE

Merci pour votre achat de cette machine à coudre mixte à point de surjet, point de

chainette et point de recouvrement. Cette machine prévue pour un usage ménager vous

fournira un excellent rendement en couture de tissus légers à épais (linon à denim).

Veuillez consulter ce manuel d'instructions pour une utilisation correcte et un entretien

optimum. Pour tirer le maximum de votre machine à coudre,lisez tout le manuel

d'instructions avant d'essayer d'utiliser la machine. Familiarisez-vous ensuite avec la

machine en suivant le manuel d'instructions page par page.

Pour assurer que vous ayez toujours les capacités de couture les plus modernes, le

fabricant se réserve le droit, sans notification ou obligation, de modifier l'apparence, la

conception ou les accessoires de cette machine à coudre quand considéré nécessaire.

Après avoir lu le manuel d'instructions, assurez-vous de le garder avec le garantie afin

de pouvoir le relire si nécessaire.

RECYCLAGE

N'éliminez pas les appareils électriques avec les déchets municipaux non triés.

Utilisez des infrastructures de collecte séparée.

Contactez votre gouvernement local pour des informations concernant les systèmes

de collecte disponibles.

Si des appareils électriques sont éliminés dans des décharges, des substances

dangereuses peuvent fuir dans les eaux souterraines et entrer dans la chaine

alimentaire et endommager votre santé et votre bien-être.

2

INTRODUCCIÓN

Gracias por adquirir esta máquina de coser que puede sobrehilar,hacer cadenetas y dobladillos Esta

máquina, de uso doméstico, le dará un excelente rendimiento para coser materiales de ligeros a

gruesos (desde batista hasta tela vaquera)

Consulte el manual de instrucciones para su correcta utilización y óptimo mantenimiento. Para

aprovechar al máximo la máquina de coser, lea atentamente todo el manual antes de la utilización de

la máquina. Familiarícese después con la máquina siguiendo paso a paso las instrucciones.

A fin de garantizar las mejores prestaciones de costura,el fabricante se reserva el derecho de

cambiar la apariencia, el diseño o los accesorios de la máquina de coser cuando lo considere

oportuno sin notificarlo ni estar sujeto a obligación.

Después de leer el manual, asegúrese de guardarlo junto con la

garantía para que pueda leerlo cuando sea necesario.

RECICLAJE

No deseche ningún electrodoméstico junto con la basura municipal sin clasificar.

Utilice los puntos de recogida selectiva.

Contacte con la administración local para obtener información sobre los sistemas de recogida

disponibles.

Desechar electrodomésticos en vertederos o basureros puede hacer que sustancias peligrosas

se filtren en los acuíferos y entren en la cadena alimenticia, poniendo en riesgo la salud y el

bienestar.

3

“IMPORTANT SAFETY INSTRUCTIONS“

When using an electrical appliance, basic safety precautions should always be

followed, including the following: Read all instructions brfore using this overlock

sewing machine.

“DANGER“___To reduce the risk of electric shock:

1. The appliance should never be left unattended when plugged in.

2. Always unplug this appliance from the electric outlet immediately after using and

before cleaning.

“WARNING“___

1. Do not allow this appliance to be used as a toy. Close attention is necessary

when this appliance is used by or near children and infirm persons.

2. Use this appliance only for its intended use as described in this manual. Use only

attachments recommended by the manufacturer as contained in this manual.

3. Never operate this appliance if it has a damaged cord or plug, if it is not working

properly, if it has been dropped or damaged, or dropped into water. Return the

appliance to the nearest authorized dealer or service center for examination,

repair, electrical or mechanical adjustment.

4. Never operate the appliance with any air openings blocked. Keep ventilation

openings of the sewing machine and foot control free from the accumulation of

lint, dust, and loose cloth.

5. Keep fingers away from all moving parts. Special care is required around the

sewing machine needle and cutter.

6. Always use the proper stitch plate. The wrong plate can cause the needle to

break.

7. Do not use bent needles.

8. Do not pull or push fabric while stitching. It may deflect the needle causing it to

break.

9. Switch the sewing machine off “ O “ when making any adjustments in the needle

area, such as threading needle area changing needle, threading looper, or

changing presser foot and the like.

10. Always unplug the machine from the electrical outlet when removing covers,

when covers are opened to raise the upper cutter or thread the loopers, when

lubricating or when making any other user servicing adjustments mentioned in

the instruction manual.

11. Never drop or insert any abject into any opening.

12. Do not use outdoors.

13. Do not operate where aerosol (spray) products are being used or where oxygen

is being administered.

14. To disconnect, turn all controls to the off “ O “ position, then remove plug from

outlet.

15. Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord.

16. If the power cord of this appliance is damaged, it must be replaced with a

special cord by your nearest authorized dealer or service center.

To reduce the risk of burns, fire, electric shock, or

injury to persons:

4

17. If oil gets in eyes, immediately, rinse the oil out with water. If you swallow oil by

mistake, immediately consult a medical doctor.

18. To reduce risk of injury, switch off before servicing. Close looper cover before

operating.

“SAVE THESE INSTRUCTIONS“

“This overlock sewing machine is intended for household use only.”

* Keep the instructions at a suitable place close to the machine and hand it over if

party.you give the machine to a third

* Use the machine only in dry locations.

* Never leave the machine unattended with children or elderly people due to they

risk.may not be able to estimate the

* Don’t let children play with the machine.

* This appliance is not intended for use by persons (including children) with reduced

capabilities, or lack of experience and knowledge, physical, sensory or mental

concerning use of the unless they have been given supervision or instruction

appliance by a person responsible for their safety.

* Children should be supervised to ensure that they do not play with the appliance.

* Always unplug the machine if you leave it unattended, to avoid injury by

expediently switch on the machine.

* Always unplug the machine if you carry out maintenance (oiling, cleaning).

* Don’t use the machine if it’s wet or in humid environment.

* Never pull at the cord, always unplug the machine by gripping the plug.

* Never place anything on the pedal.

* Never use the machine if the air vents are blocked keep the air vents of the

machine and the foot pedal free from dust, fusel and leftovers.

* The machine may only be used with foot pedal Type manufactured by Wakaho.

4C-316B for USA and Canada, 4C-316C/4C-345G for other countries.4C-326G/

* If the supply cord connected with foot pedal is damaged, it must be replaced by the

manufacturer or its service agent or a similarly qualified person, in order to avoid a

hazard.

“SERVICING DOUBLE-INSULATED PRODUCTS

(Except USA / Canada)”

In a double-insulated product, two systems of insulation are provided instead of

grounding. No grounding means is provided on a double-insulated product nor

should a means for grounding be added to the product. Servicing a double-insulated

product requires extreme care and knowledge of the system and should only be

done by qualified service personnel. Replacement parts for a double-insulated

product must be identical to those parts in the product. A double-insulated product

is marked with the words DOUBLE INSULATION or DOUBLE INSULATED.

The symbol may also be marked on the product.

5

INSTRUCTIONS IMPORTANTES DE SÉCURITÉ

““

Lors de l'utilisation d'un appareil électrique, des précautions de base de sécurité,

comprenant les suivantes, doivent toujours être prises:

Lire toutes les instructions avant d'utiliser cette surjeteuse.

“DANGER“___Pour réduire le risque de décharge électrique:

1. L'appareil ne doit jamais être laissé sans surveillance quand il est branché.

2. Débranchez toujours cet appareil de la prise électrique immédiatement après

l'avoir utilisé et avant de le nettoyer.

“MISE EN GARDE“___

1. Ne laissez pas cet appareil être utilisé comme un jouet.

Une surveillance étroite est nécessaire quand cet appareil est

utilisé par ou près d'enfants ou de personnes handicapées.

2. N'utilisez cet appareil que dans le but pour lequel il est prévu comme décrit dans

ce manuel. N'utilisez que des accessoires recommandés par le fabricant dans ce

manuel.

3. N'utilisez jamais cet appareil si son cordon ou sa fiche sont endommagés,

s'il ne fonctionne pas correctement, s'il est tombé ou endommagé ou s'il est

tombé dans l'eau. Retournez l'appareil au revendeur ou au centre de services le

plus prochepour un examen, une réparation, un réglage électrique ou mécanique.

4. N'utilisez jamais l'appareil s'il a une ouverture d'aération bloquée. Gardez les

ouvertures d'aération de la machine à coudre et de la pédale libres d'accumulation

de peluches, de poussière et de déchets de tissu.

5. Gardez les doigts loin de toutes les pièces en mouvement.

Une attention particulière est nécessaire autour de l'aiguille et du

dispositif à couper de la machine à coudre.

6. Utilisez toujours une plaque à aiguille correcte.

Une plaque incorrecte peut casser l'aiguille.

7. N'utilisez pas d'aiguille tordue.

8. Ne tirez pas sur ou ne poussez pas le tissu en cousant.

Cela peut faire dévier l'aiguille et entrainer sa rupture.

9. Mettez l'interrupteur sur "O" lors de tout réglage dans la zone de l'aiguille,

comme lors de l'enfilage dans la zone de l'aiguille, de l'enfilage d'un boucleur ou

du changement de pied presseur, etc.

10.Débranchez toujours la machine de la prise électrique lors du retrait des

couvercles, quand les couvercles sont levés pour relever le couteau supérieur ou

pour enfiler les boucleurs, pour lubrifier ou pour effectuer tout autre réglage par

l'utilisateur mentionné dans le manuel d'instructions.

11.Ne laissez jamais tomber ou n'insérez jamais un objet quelconque dans une

ouverture quelconque.

12.N'utilisez pas à l'extérieur.

13.N'utilisez pas la machine quand des produits aérosols sont utilisés ou quand de

l'oxygène est administré.

14.P our débrancher mettez toutes les commandes sur "O" puis retirez la fiche de la

prise.

15.Ne débranchez pas en tirant sur le cordon. Pour débrancher,

saisissez la prise et non le cordon.

Pour réduire le risque de brûlure, d'incendie, de

décharge électrique, ou de blessures physiques:

6

16.Si le cordon d'alimentation de cet appareil est endommagé,

il doit être remplacé par un cordon spécial par votre revendeur autorisé ou centre

de services le plus proche.

17.Si de l'huile entre dans les yeux,rincez immédiatement l'huile avec de l'eau.

Si vous avalez de l'huile par erreur, consultez immédiatement un médecin.

18.Pour diminuer le risque de blessures, coupez l'alimentation avant un entretien.

Fermez le couvercle du boucleur avant d'utiliser la machine.

“CONSERVEZ CES INSTRUCTIONS“

"Cette surjeteuse n'est prévue que pour un usage ménager."

* Gardez ces instructions dans un endroit approprié, près de la machine et

remettez-les avec la machine si vous donnez la machine à un tiers.

* N'utilisez la machine que dans des endroits secs.

* Ne laissez jamais la machine sans surveillance avec des enfants ou des personnes

âgées car elles ne pourraient pas évaluer les risques.

* Ne laissez pas les enfants jouer avec la machine.

* Cet appareil n'est pas prévu être utilisé par des personnes (y compris des enfants)

ayant des capacités physiques, sensorielles ou mentales réduites ou manquant

d'expérience et de connaissance, à moins qu'elles ne soient supervisées ou

instruites en ce qui concerne l'utilisation de l'appareil par une personne responsable

de leur sécurité.

* Les enfants doivent être supervisés pour s'assurer qu'ils ne jouent pas avec

l'appareil.

* Débranchez toujours la machine quand vous la laissez sans surveillance pour éviter

une blessure due à une mise en marche accidentelle de la machine.

* Débranchez toujours la machine lors d'un entretien (lubrification, nettoyage).

* N'utilisez pas la machine si elle est mouillée ou dans un environnement humide.

* Ne tirez jamais sur le cordon d'alimentation, débranchez toujours la machine en

saisissant la fiche.

* Ne mettez jamais rien sur la pédale.

* N'utilisez jamais la machine si les ouvertures d'aération sont bloquées.

Gardez les ouvertures d'aération de la machine et de la pédale libres de poussière

et de restes.

* La machine ne peut être utilisée qu'avec une pédale fabriquée par Wakaho.

Type 4C-316B pour les É.-U. Et le Canada, 4C-316C/4C-326G/4C-345G pour les

autres pays.

* Si le cordon d'alimentation relié à la pédale est endommagé, il doit être remplacé

par le fabricant ou son agent de service, ou par une personne de qualification

similaire, pour éviter les dangers.

“ENTRETIEN DES PRODUITS À DOUBLE ISOLATION

( Sauf Canada/ États-Unis)”

Dans un produit à double isolation , 2 systèmes d'insulations sont fournis au lieu de la mise à la terre.

Aucun moyen de mise à la terre n'est prévu sur un produit à double

isolation et aucun moyen de mise à la terre ne devrait être prévu ajouté au produit.

Entretien d'un produit à double isolationnécessite une extrême précaution

et la connaissance du système et ne doit être effectué que par du personnel de service qualifié. l.

Pièces de rechange pour un produit à double isolation doivent être identiques aux pièces du produit .

Un produit à double isolation est marqué avec les mots DOUBLE ISOLATION ou DOUBLE ISOLATION..

Le symbole peut également être marqué sur le produit.

7

““INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Cuando se utiliza un aparato eléctrico, siempre se deben seguir las precauciones

básicas de seguridad, incluyendo las siguientes: Lea todas las instrucciones antes

de usar esta remalladora.

““___PELIGROPara reducir el riesgo de electrocución:

No dejar nunca el aparato sin vigilancia mientras esté enchufado.

1.

2. Desenchufar siempre el aparato de la red eléctrica después de su uso y antes de

limpiarlo.

““___ADVERTENCIAS

1. No deje que se juegue con el aparato. Es necesario prestar mucha atención

cuando este aparato lo utilicen niños o personas con alguna minusvalía o se

utilice cerca de ellos.

2. Utilice este aparato unicamente como se describe en el manual. Use solo los

accesorios recomendados por el fabricante tal como figuran en este manual.

3. Nunca utilice el aparato si tiene un cable o enchufe dañado, si no funciona

correctamente, si se ha caído o dañado o si ha caído al agua. Lleve el aparato al

distribuidor o al servicio técnico autorizado más cercano para su revisión,

reparación y rectificación eléctrica o mecánica.

4. Nunca utilice el aparato con las rejillas de ventilación obstruidas.

Mantenga las rejillas de ventilación y el pedal de la máquina de coser libres de

pelusa, polvo y retales.

5. Mantenga los dedos lejos de las partes móviles. Es necesaria una precaución

especial con las agujas y las cuchillas.

6. Utilice siempre la placa de agujas adecuada. Una placa incorrecta puede romper

la aguja.

7. No utilice agujas torcidas.

8. No tire ni empuje de la tela mientras cose. La aguja podría desviarse y romperse.

9. Sitúe la máquina de coser en la posición de apagado “O“ para realizar cambios

en el área de la aguja, como enhebrar la aguja o el áncora, cambiar la aguja o el

prensatelas o similares.

10. Desenchufe siempre la máquina de la red eléctrica cuando retire o abra las tapas

para alzar la cuchilla superior o enhebrar las áncoras, cuando lubrique o cuando

realice cualquier otro mantenimiento mencionado en el manual.

11. Nunca deje caer ni inserte ningún objeto en ninguna abertura.

12. No utilizar a la intemperie.

13. No utilizar en lugares donde se utilicen productos en aerosol (spray) o donde se

administre oxígeno.

14.Para desconectar, posicione todos los controles en la posición "O" y luego

desenchufe de la red eléctrica.

15.No desenchufe tirando del cable. Para desenchufar, sujete el enchufe, no el cable.

16.Si el cable está dañado, el distribuidor o servicio técnico más cercano lo deberán

sustituir por un cable especial.

Para reducir el riesgo de quemaduras,

incendios, electrocución o lesiones a personas:

8

17. Si entra aceite en contacto con los ojos, enjuáguelos inmediatamente con agua.

Si se ingiere por accidente, consulte inmediatamente con un médico.

18.Para reducir el riesgo de lesiones, apague antes de realizar el mantenimiento.

Antes de utilizar cierre la tapa del áncora.

“CONSERVE ESTAS INSTRUCCIONES“

“Esta remalladora está diseñada únicamente para uso doméstico.”

* Guarde las instrucciones en un lugar adecuado cerca de la

máquina y entréguelas al transferir la máquina a un tercero.

* Utilice la máquina solo en lugares secos.

* Nunca deje la máquina sin vigilancia con niños o personas mayores,

ya que es posible que no puedan estimar el riesgo.

* No deje que los niños jueguen con la máquina.

* Este aparato no está diseñado para que lo usen personas con las capacidades

físicas, sensoriales o mentales disminuidas (incluidos niños) o sin experiencia y

conocimiento, a no ser que estas estén en proceso de aprendizaje o bajo estrecha

vigilancia de una persona responsable de su seguridad.

* Se debe supervisar a los niños para garantizar que no juegan con el aparato.

* Desenchufe siempre la máquina si se va a dejar sin vigilancia para evitar que se

encienda accidentalmente y cause lesiones.

* Desenchufe siempre para realizar tareas de mantenimientos (lubricado, limpieza).

* No utilice la máquina en ambientes húmedos o si está mojada.

* No tire nuca del cable, desenchufe siempre sujetando el enchufe.

* No coloque nada sobre el pedal.

* No utilice la máquina si las rejillas de ventilación están obstruidas.

Mantenga las rejillas de ventilación libres de polvo, restos y retales.

* Solo se debe utilizar la máquina con un pedal Wakaho.

* Para EE.UU. y Canadá el tipo 4C-316B, para el resto de países 4C-316C,

4C-326G y 4C-345G.

* Si el cable de alimentación conectado con el pedal está dañado, el fabricante,

el intermediario o una persona cualificada equivalente deben reemplazarlo para

evitar riesgos.

“MANTENIMIENTO DE PRODUCTOS CON DOBLE

AISLAMIENTO (Excepto EE.UU./Canadá)”

En productos de doble aislamiento, se proporcionan dos sistemas aislantes en lugar de toma de tierra.

No se proporciona toma de tierra en ningún producto con doble aislamiento ni se le debe agregar

ningún tipo de toma de tierra. El mantenimiento de un producto con doble aislamiento requiere un

cuidado y conocimiento esmerado del sistema y solo se debe realizar por un técnico cualificado. Los

componentes de repuesto deben ser idénticos a las piezas originales. Un producto con doble

aislamiento está señalado con las palabras DOBLE AISLANTE o DOBLE AISLAMIENTO. Se puede

señalar también conel símbolo en el producto.

9

TABLE OF CONTENTS

1. PRINCIPAL PARTS

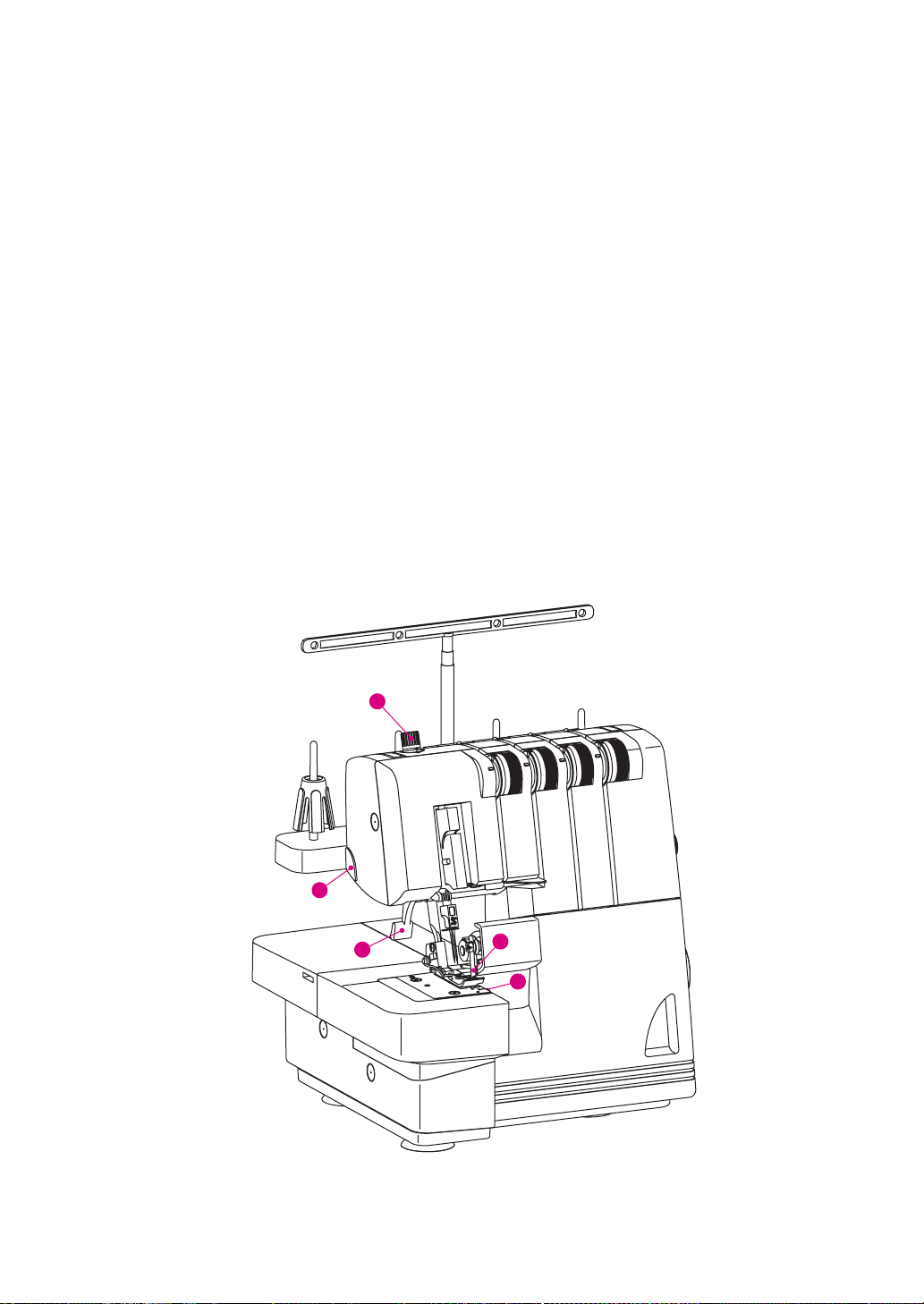

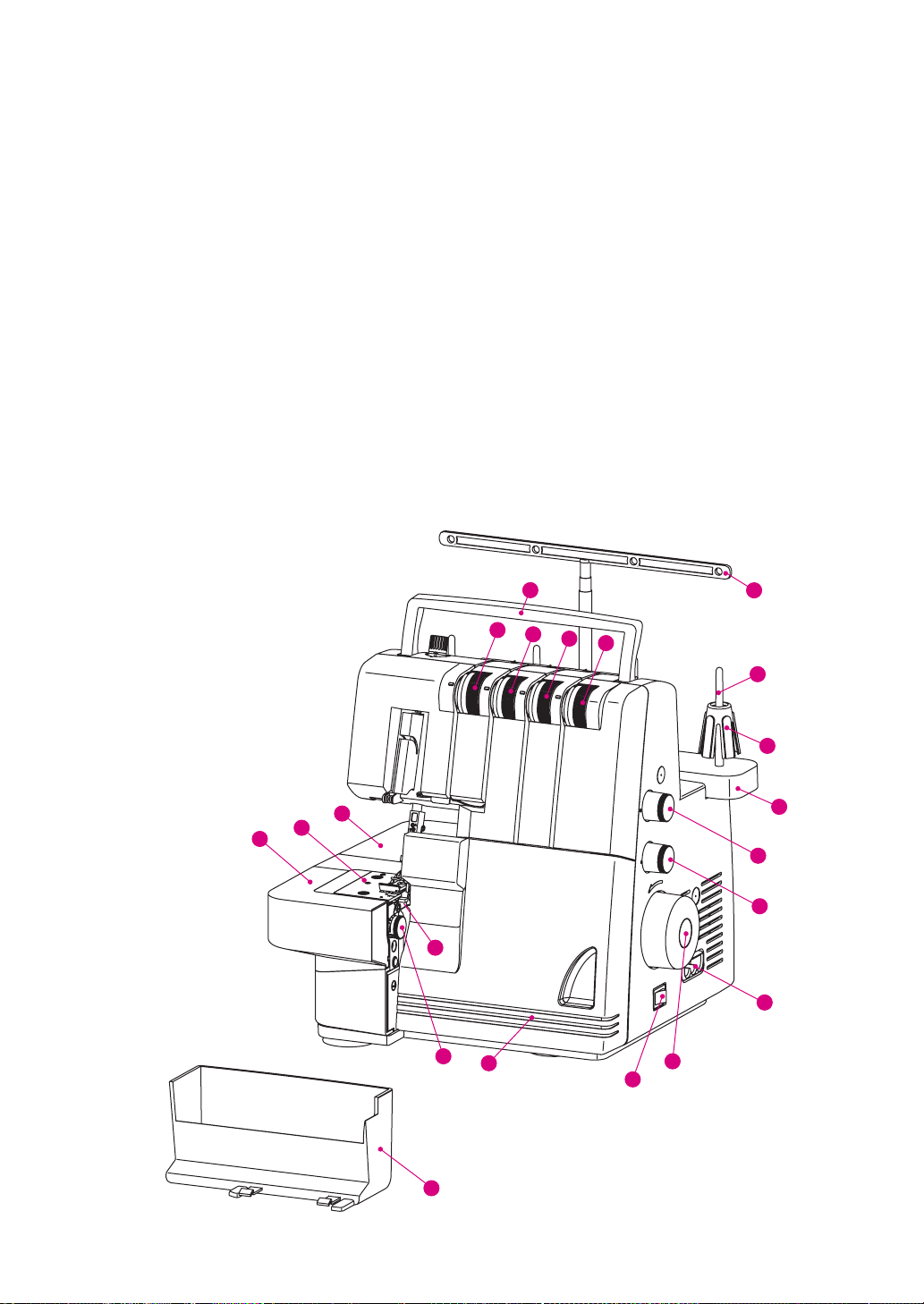

(1) MACHINE OVERVIEW

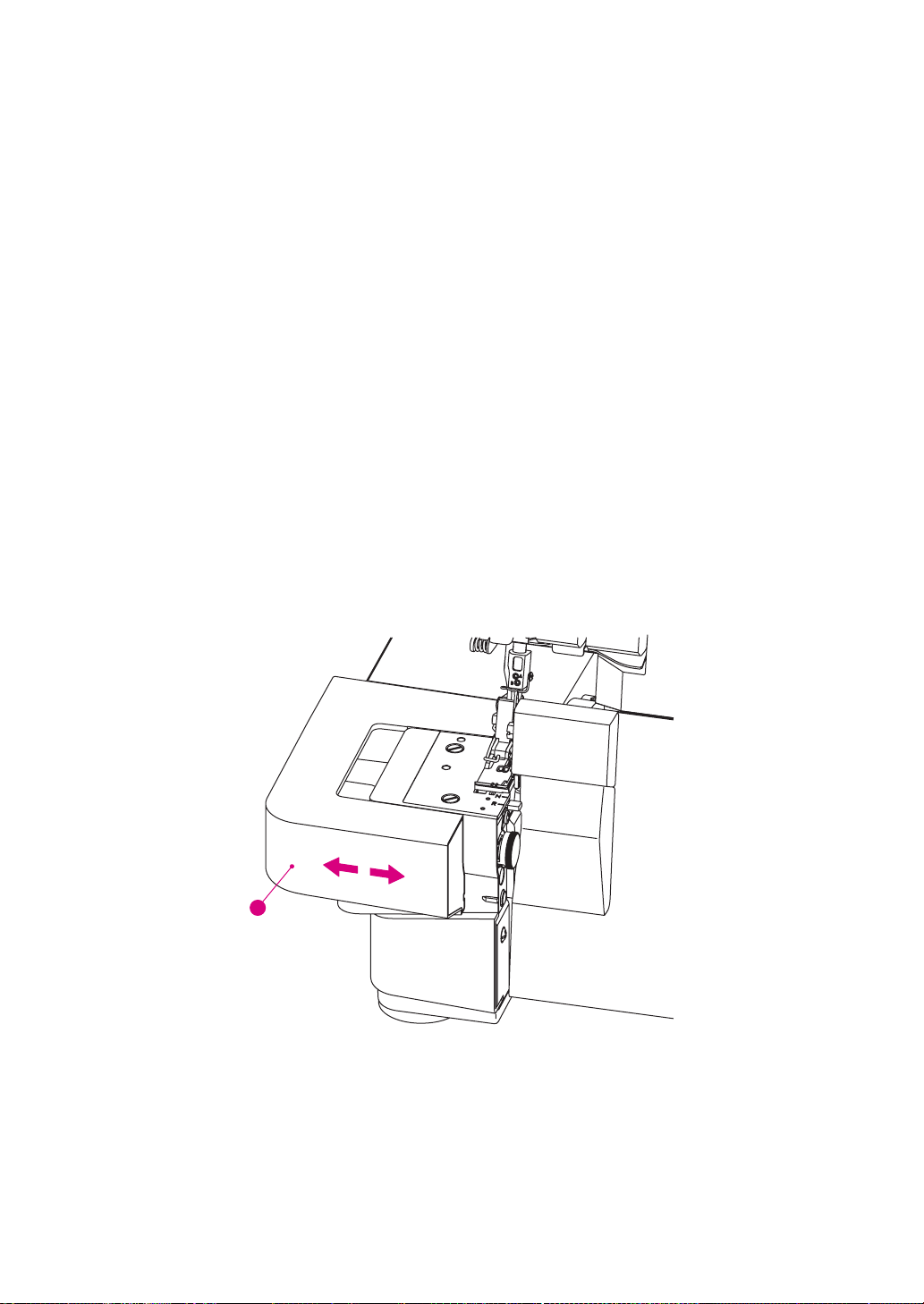

(2) FREE ARM

(3) MAIN PARTS BEHIND THE LOOPER COVER

2. ACCESSORIES

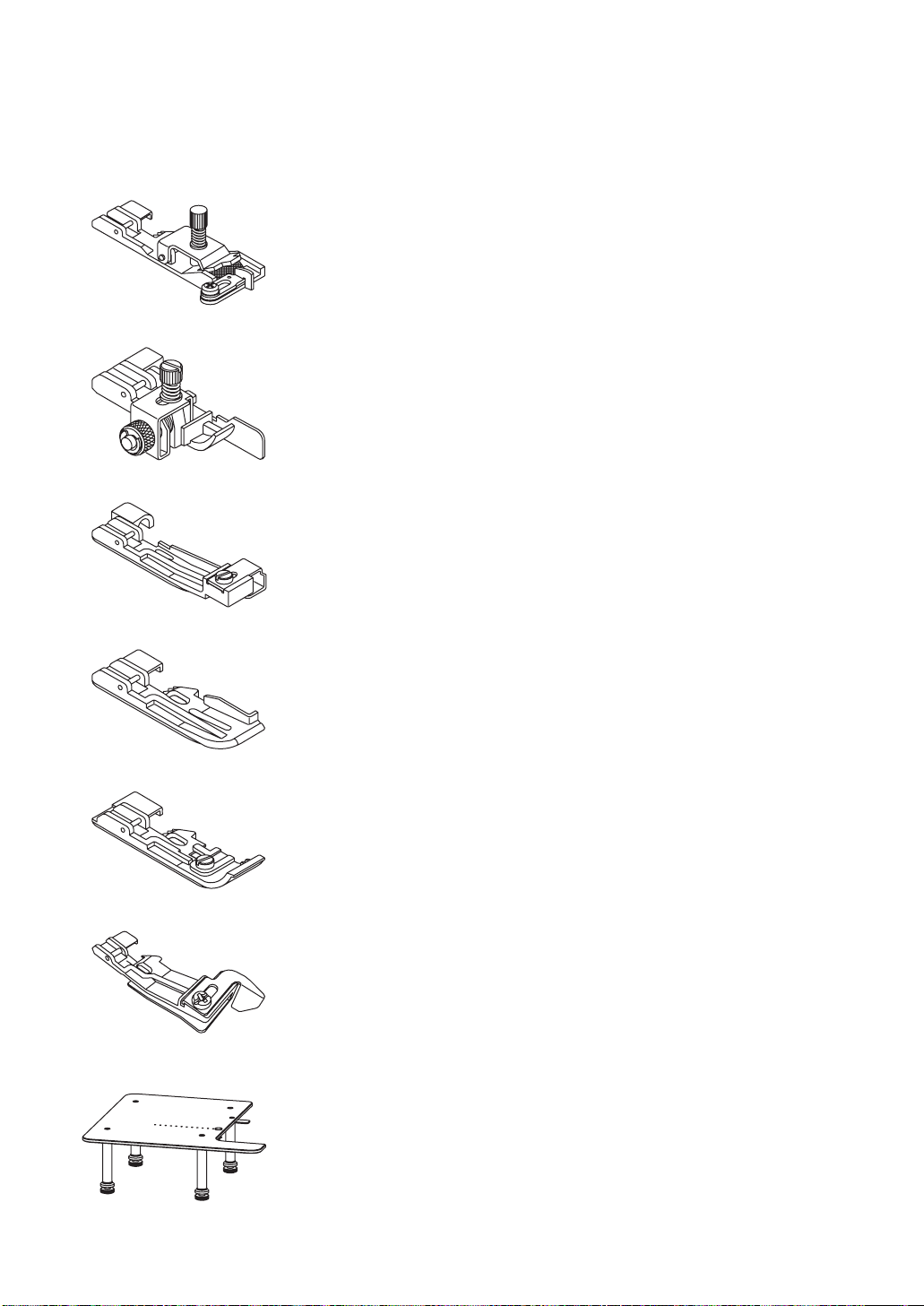

3. OPTIONAL ACCESSORIES

(1) OVERLOCK PRESSER FOOT

(2) EXTENSION TABLE SET

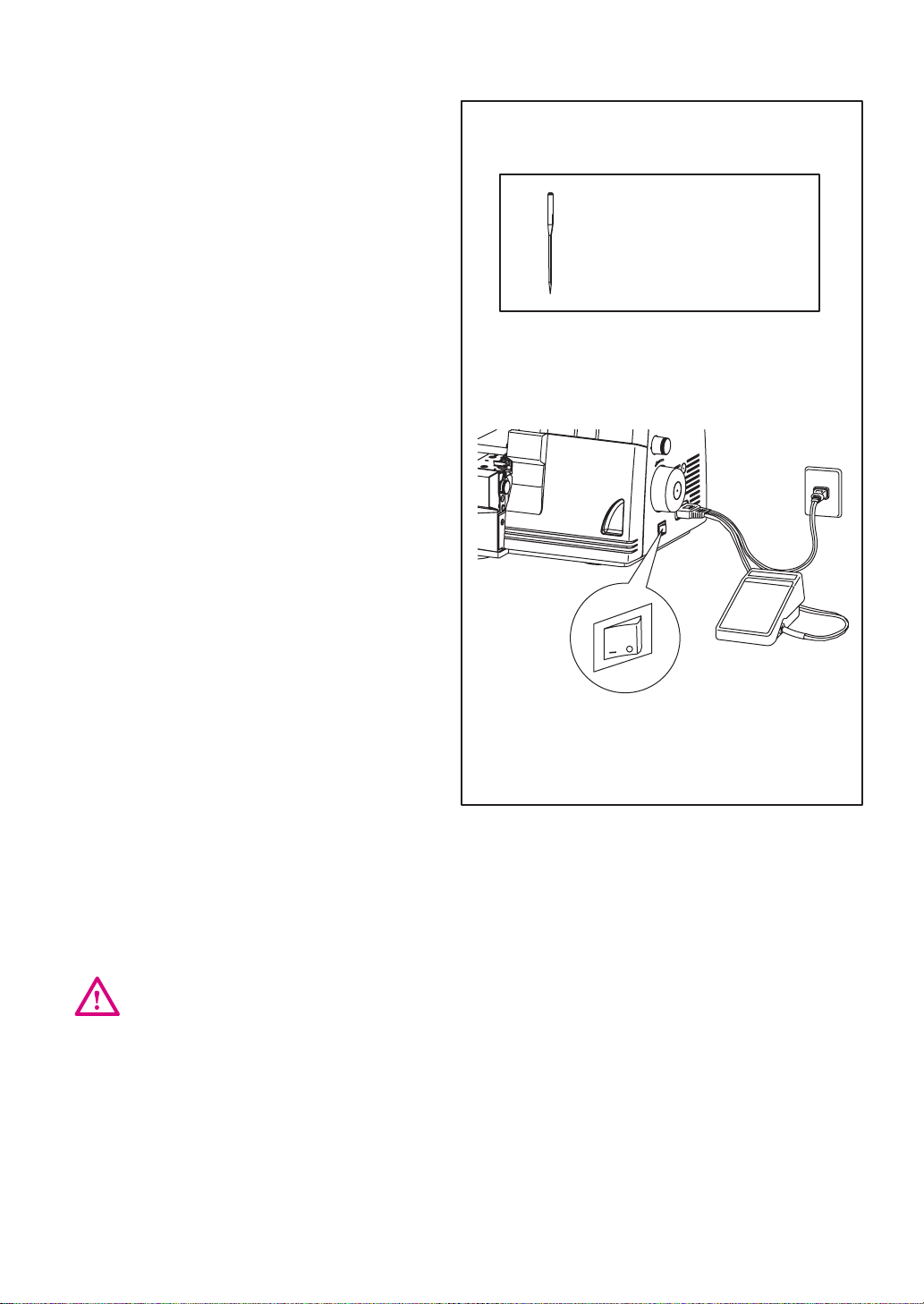

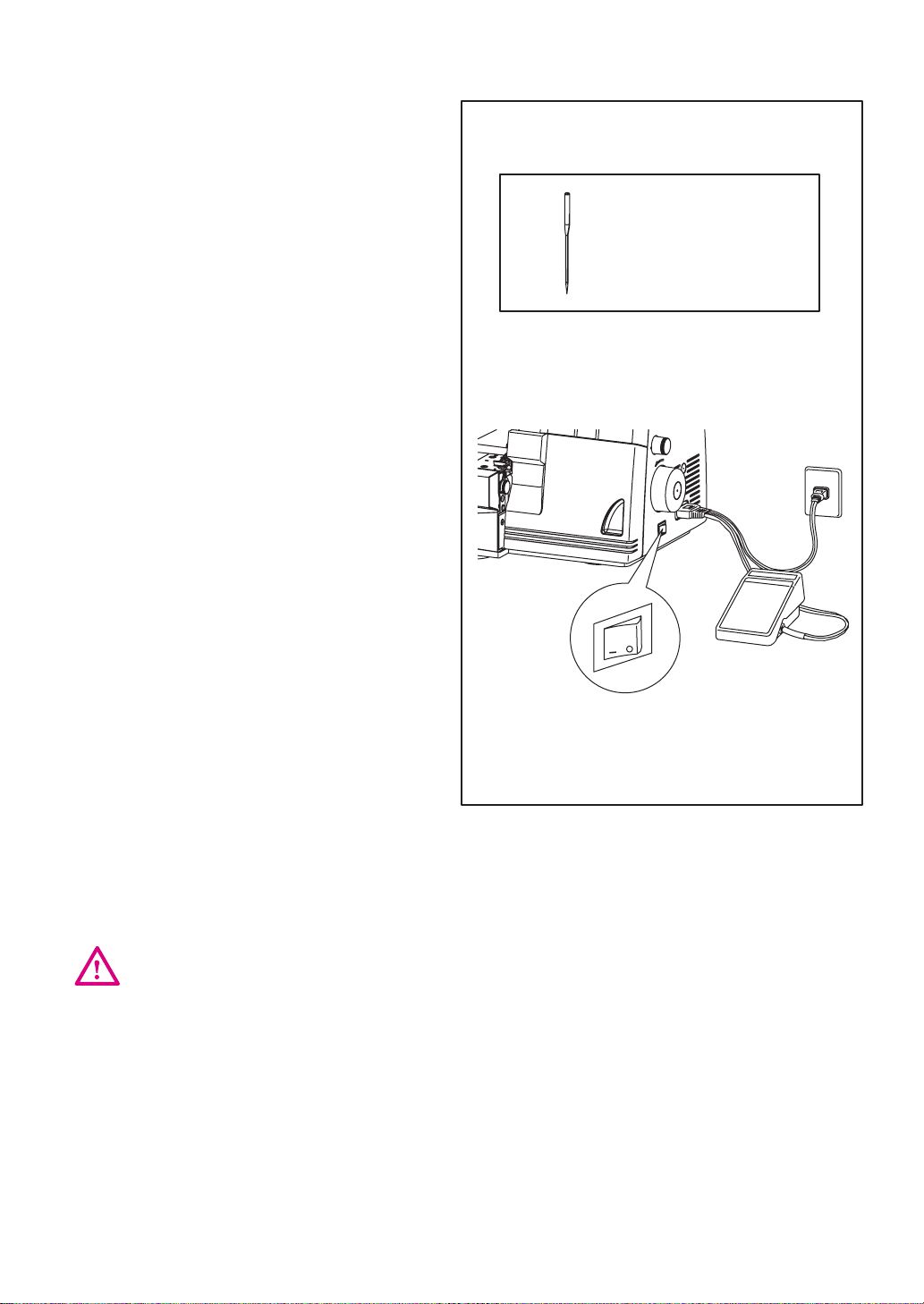

4. NEEDLE INFORMATION

5. PREPARATION PRIOR TO SEWING

6. TELESCOPIC THREAD STAND

7. PREPARATION FOR THREADING

(1) SETTING UP THE THREAD GUIDE HOLDER

(2) ANTI-SPILL NET

(3) SPOOL CAP

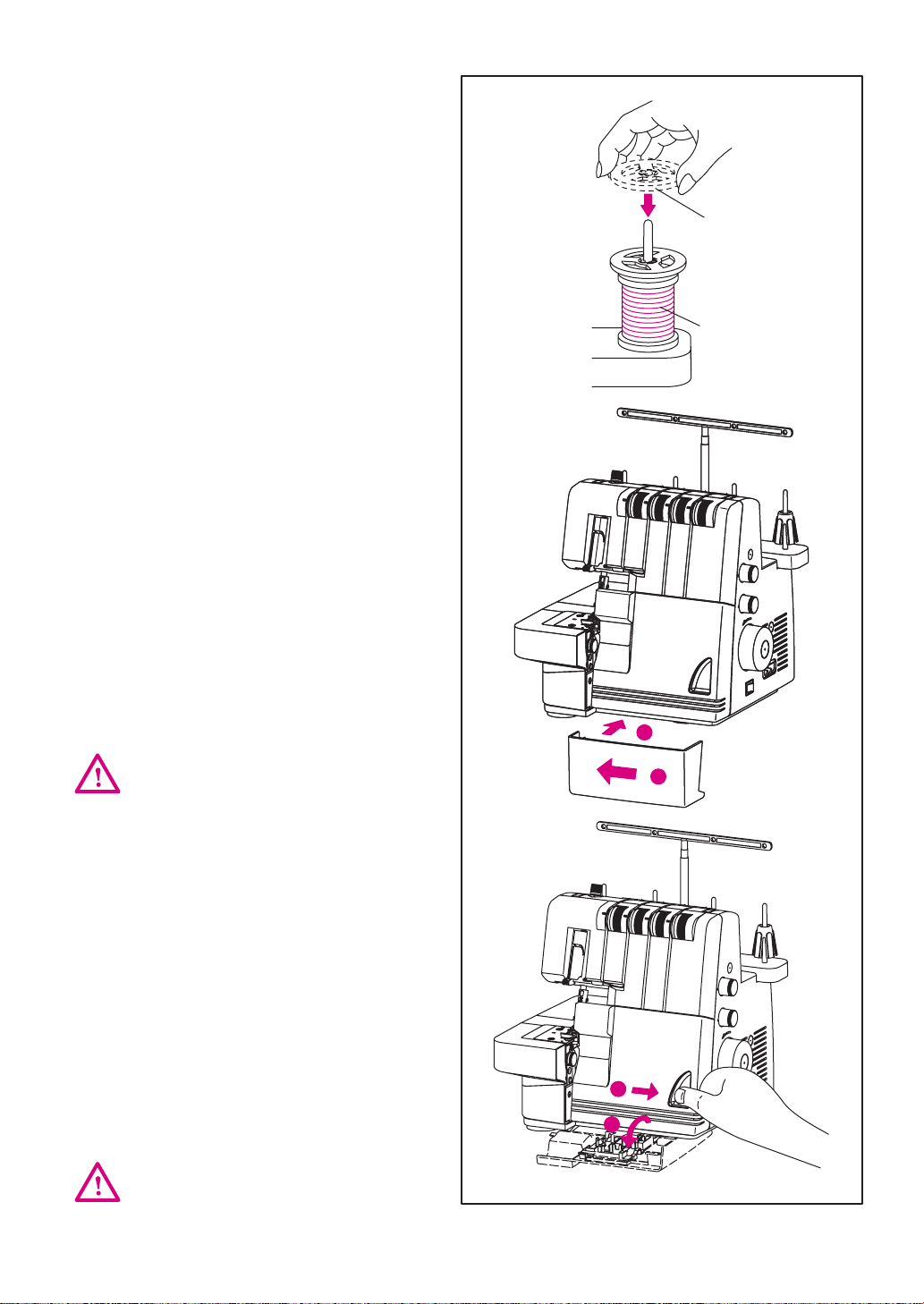

8. REMOVAL AND REPLACEMENT OF CHIP BOX

(1) REPLACEMENT

(2) REMOVAL

9. HOW TO OPEN AND CLOSE LOOPER COVER

(1) OPEN LOOPER COVER

(2) CLOSE LOOPER COVER

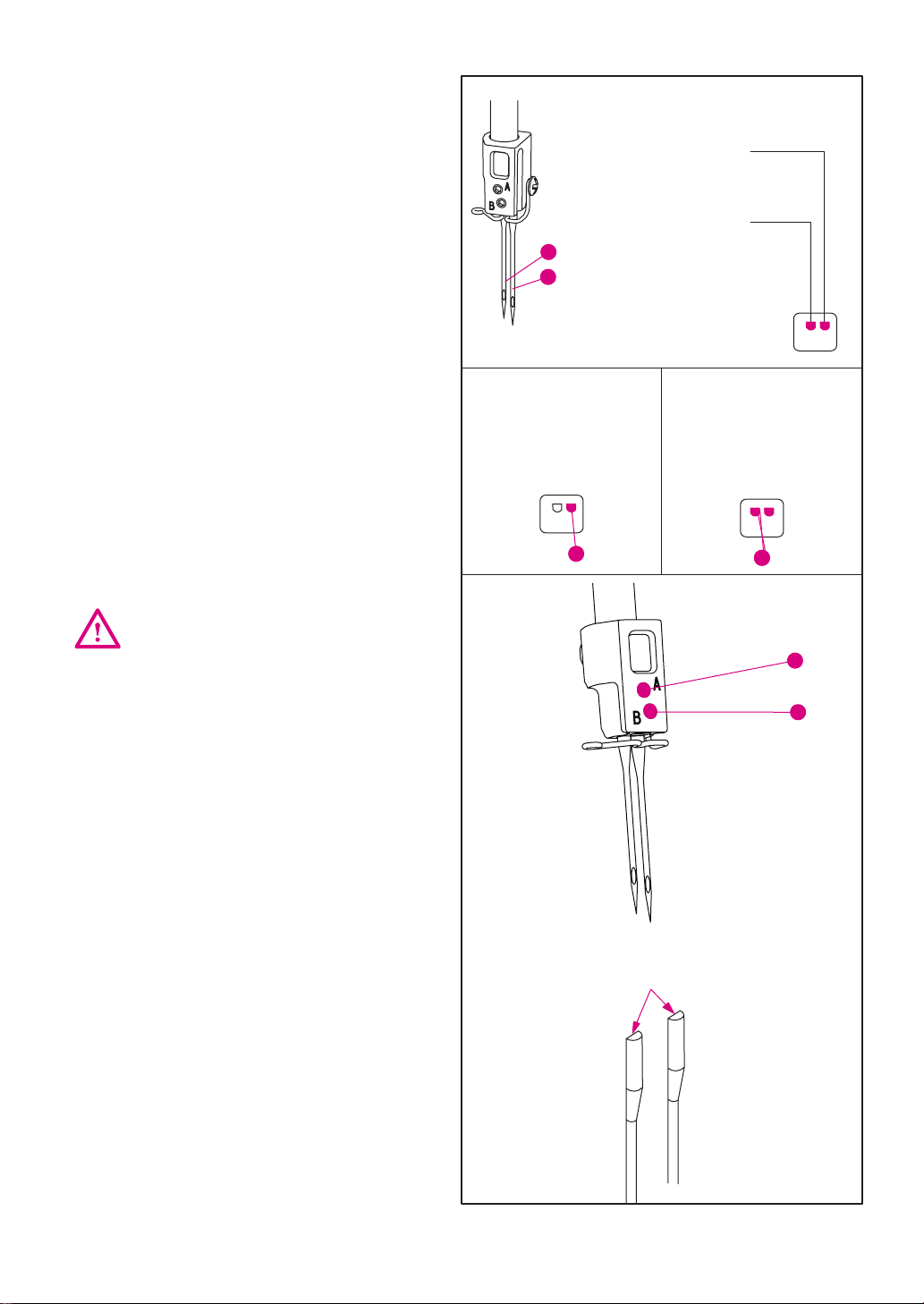

10. HOW TO REMOVE AND INSERT NEEDLES

(1) NEEDLE POSITION

(2) TO REMOVE NEEDLE (S)

(3) TO INSERT NEEDLES (S)

11. PRESSER FOOT LIFT

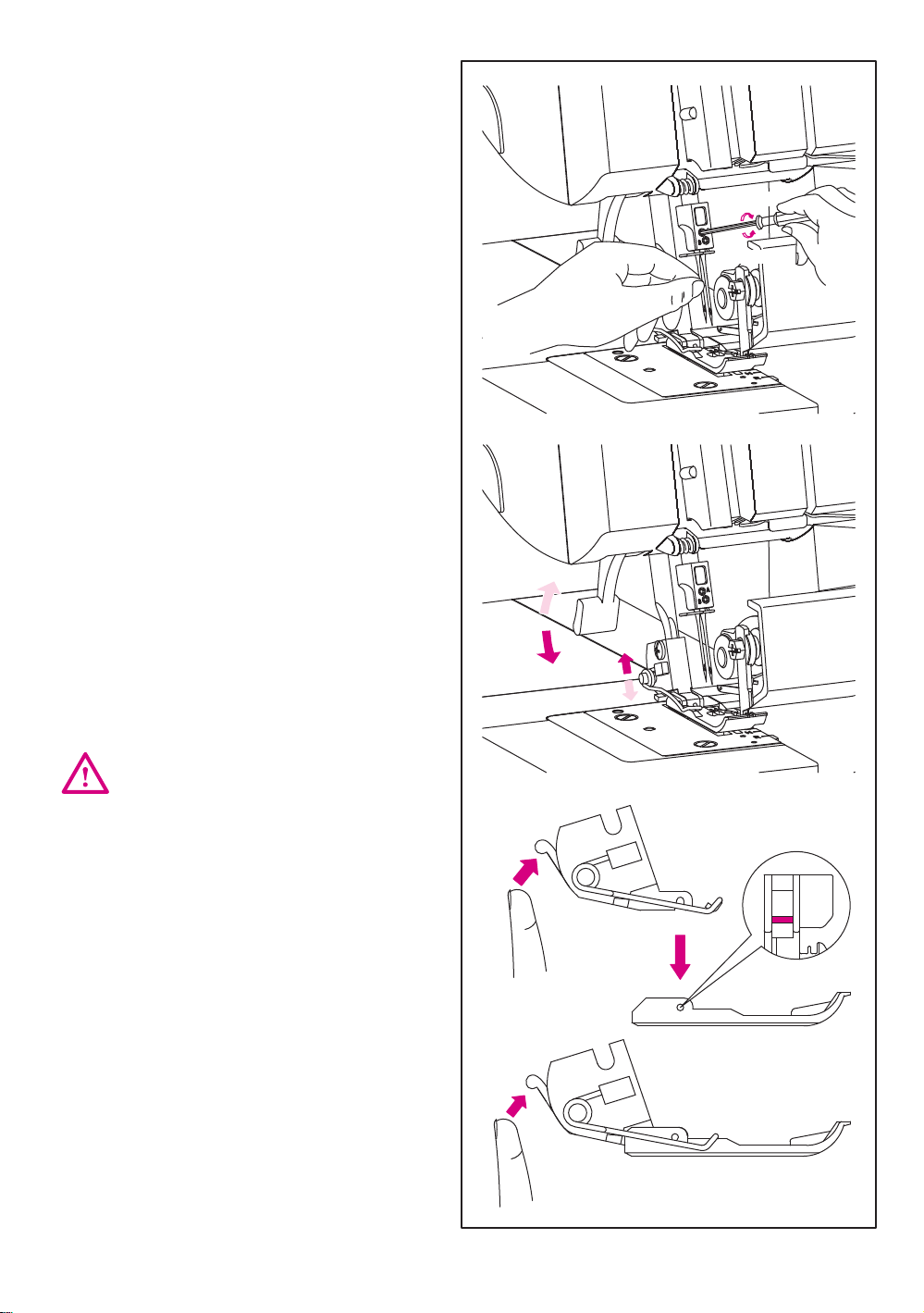

12. CHANGE PRESSER FOOT

13. HOW TO DISENGAGE MOVABLE UPPER CUTTER

(1) TO PLACE MOVABLE UPPER CUTTER IN NON-

WORKING POSITION

(2) TO PLACE MOVABLE UPPER CUTTER IN

WORKING POSITION

14. TO CONVERT UPPER LOOPER TO 2-THREAD

CONVERTER

(1) TO USE THE 2-THREAD CONVERTER

(2) TO DISENGAGE TO UPPER LOOPER

15. STANDARD OVEREDGE AND ROLLED HEM

STITCHING

(1) TO SEW STANDARD OVEREDGE

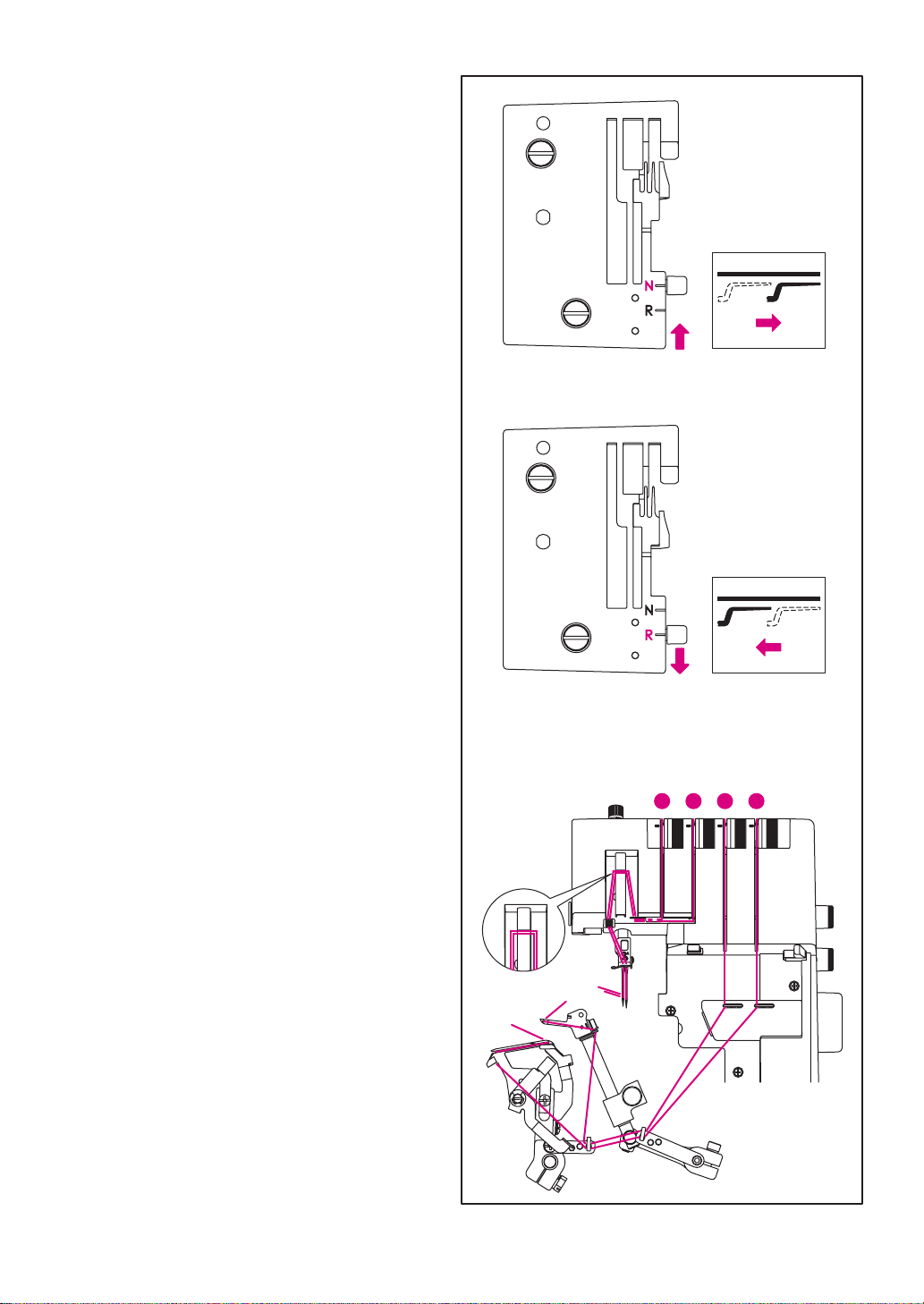

(2) TO SEW ROLLED HEM

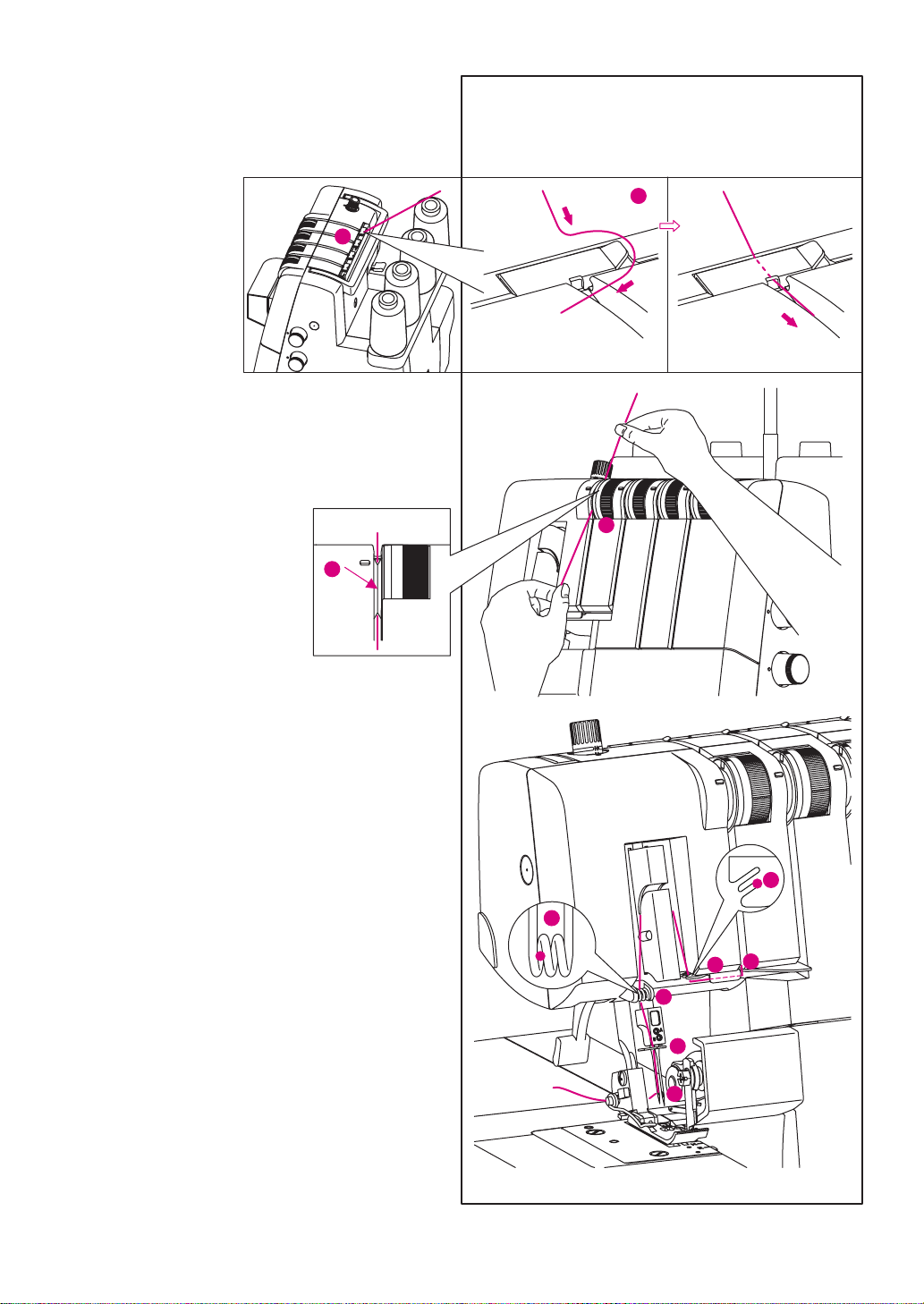

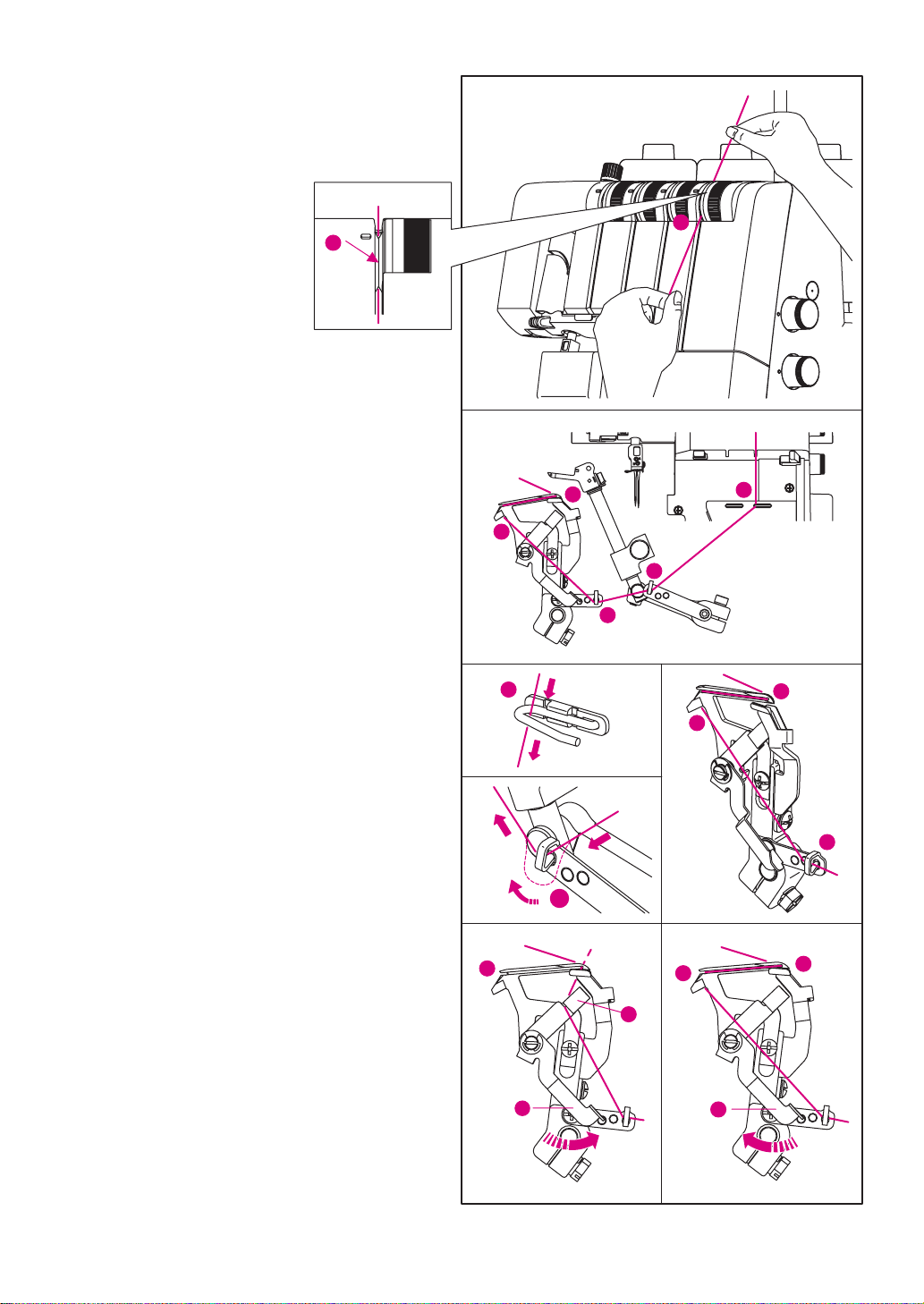

16. GENERAL THREADING INFORMATION

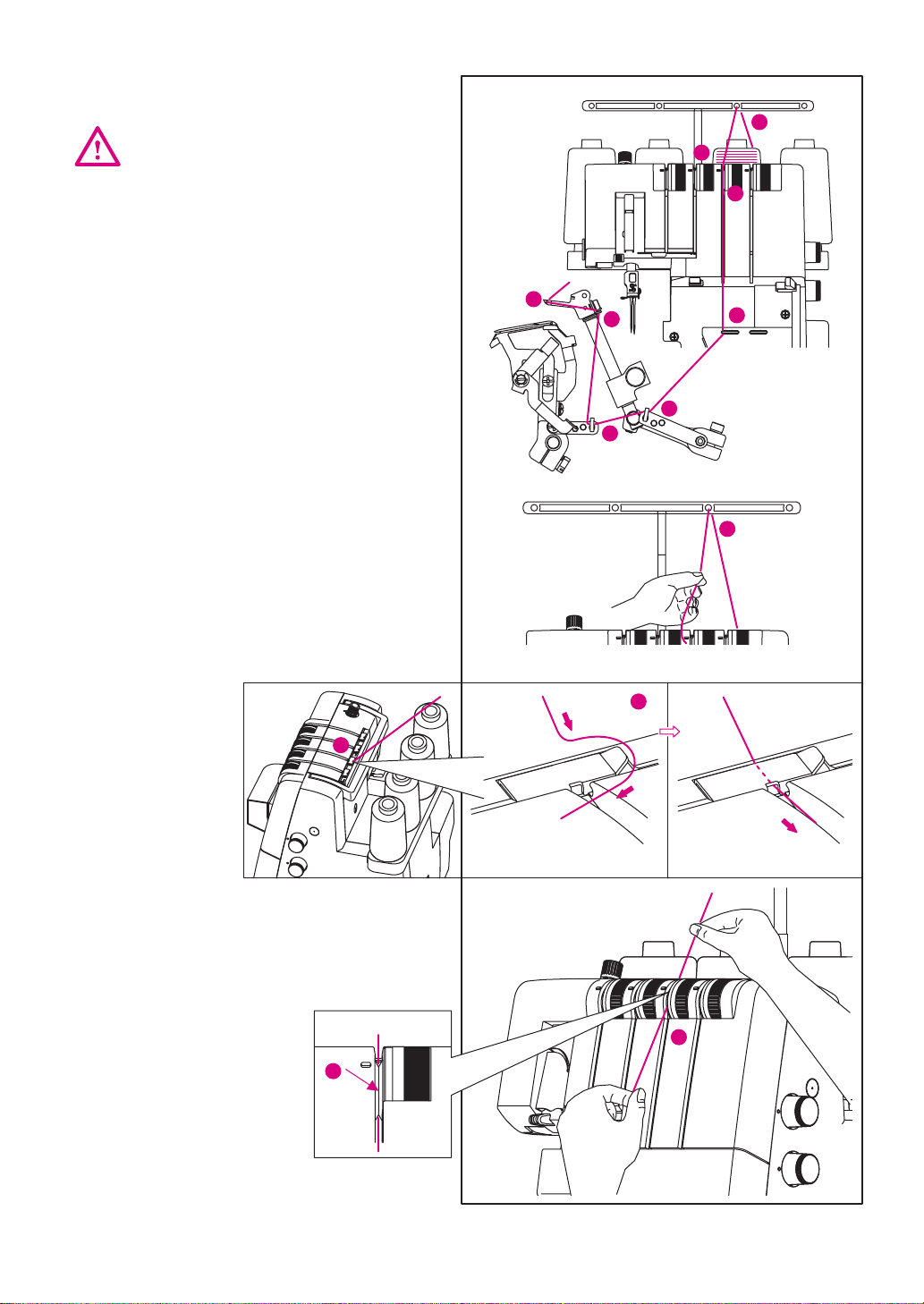

(1) TO THREAD THREAD UPPER LOOPER (BLUE)

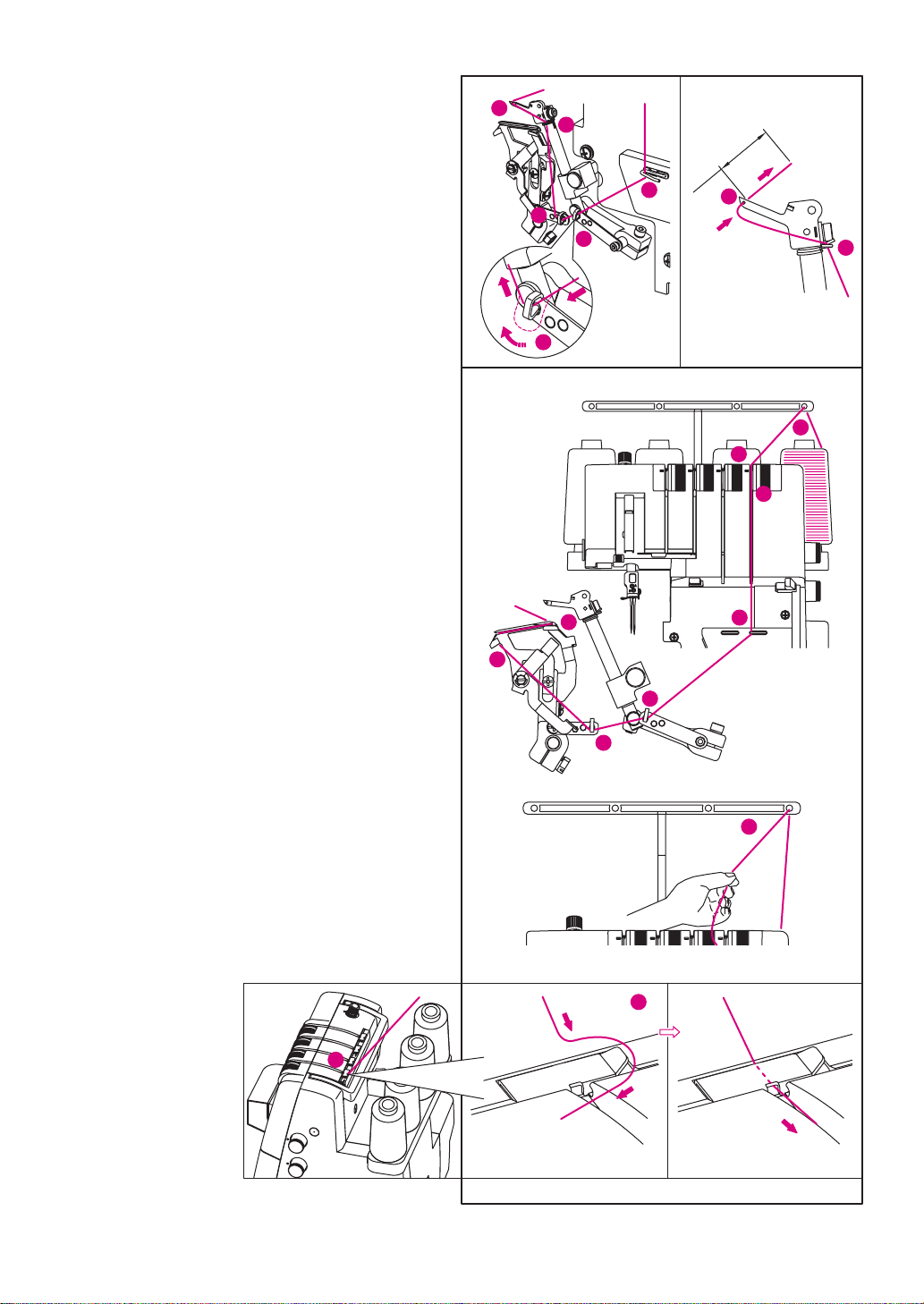

(2) TO THREAD LOWER LOOPER THREAD (RED)

(3) TO THREAD OVEREDGE RIGHT NEEDLE

THREAD (GREEN) (B ON NEEDLE CLAMP)

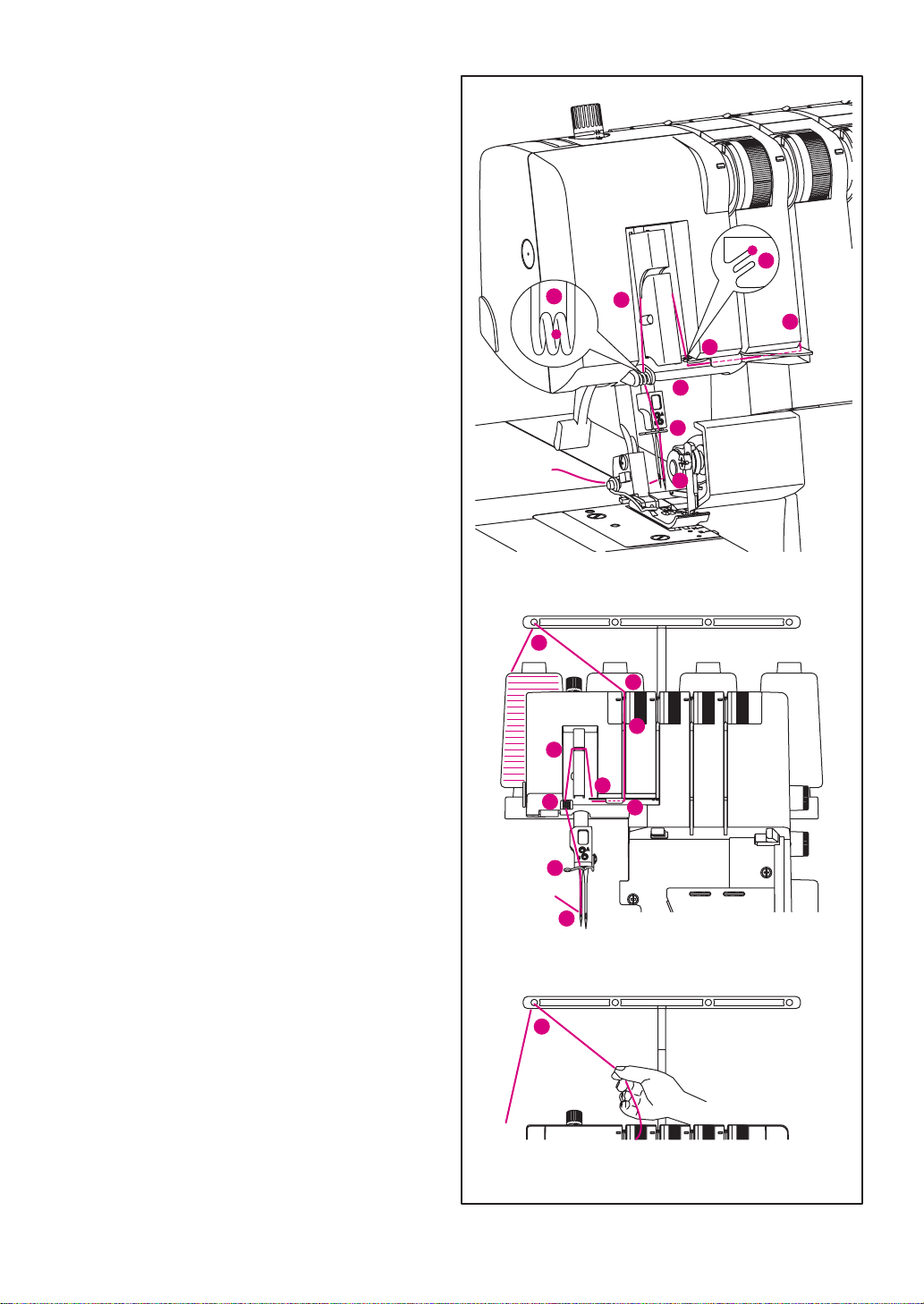

(4) TO THREAD LEFT NEEDLE THREAD (YELLOW)

17. NEEDLE THREADER

PAGEPAGE

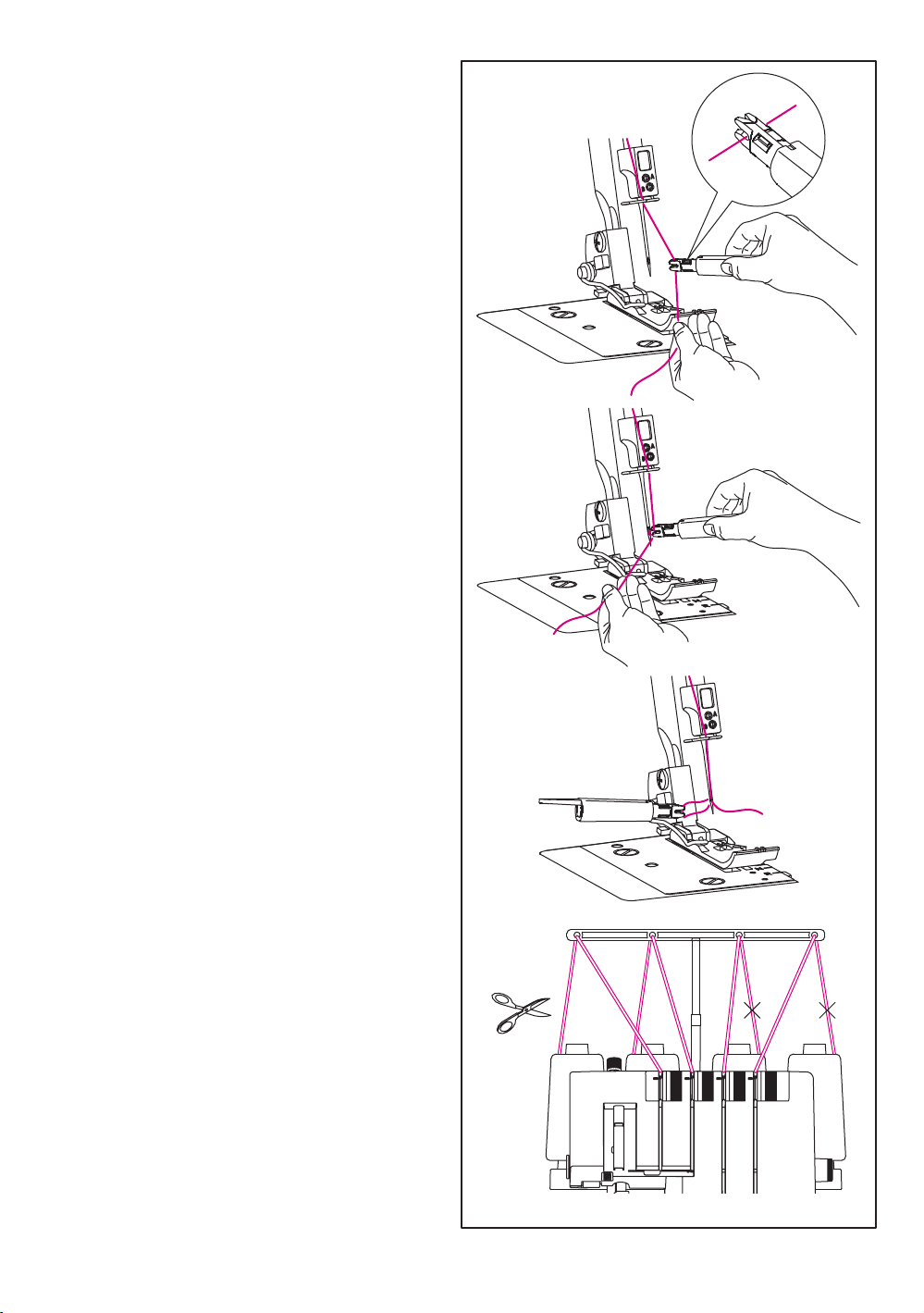

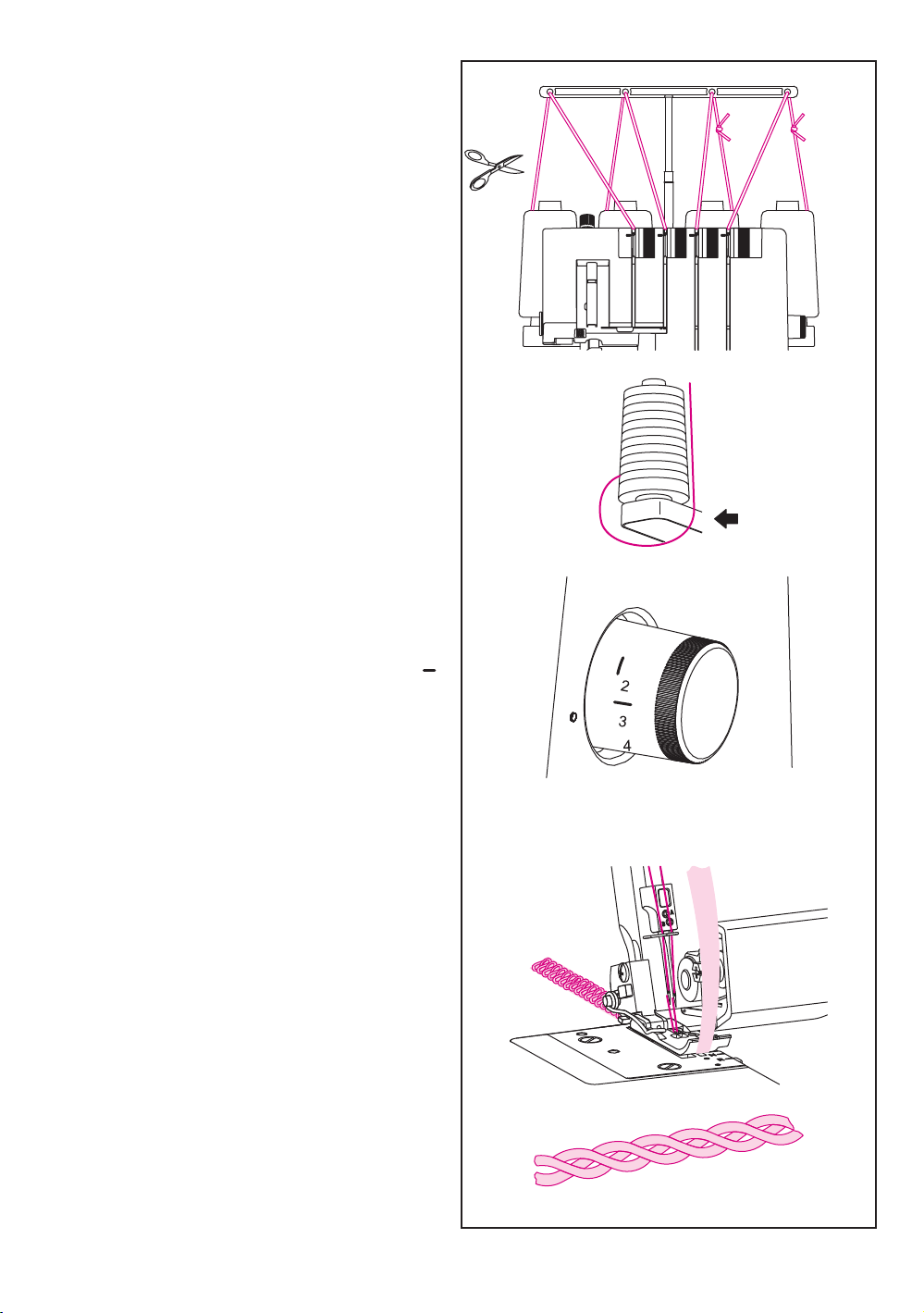

18. HOW TO CHANGE THREADS : TIE ON METHOD

13

19. STITCH LENGTH ADJUSTMENT

13

20. SEWING HINTS

16

(1) SECURING THE THREAD CHAIN

17

(2) BRAIDING BY CHAINING OFF

17

19

19

19

22

22

25

25

25

25

27

27

27

27

27

27

27

29

29

29

31

31

31

33

33

33

33

33

33

35

35

35

35

37

39

43

45

49

EWING WITH HEAVY DECORATIVE THREADS

(3)

IN THE LOOPERS

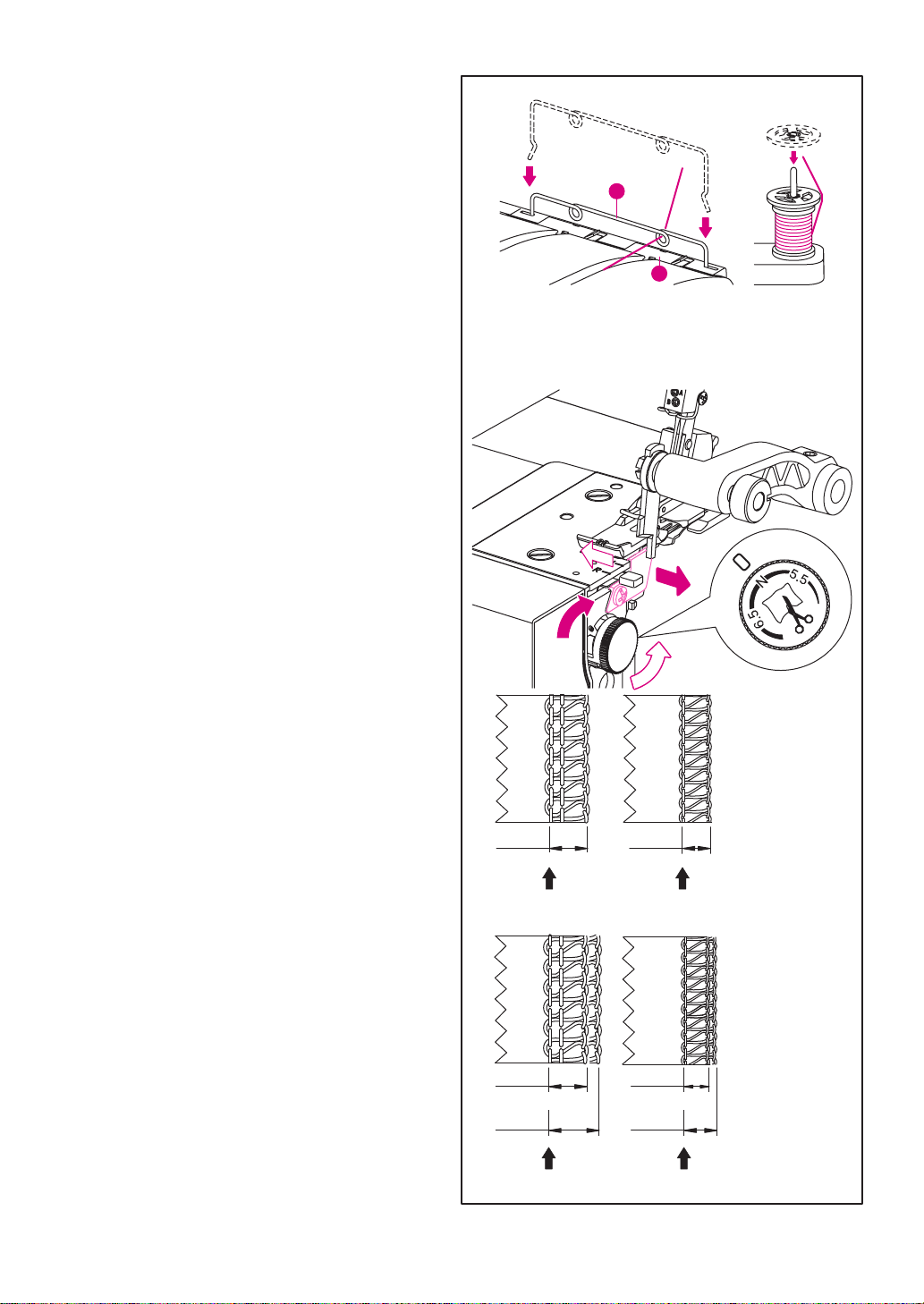

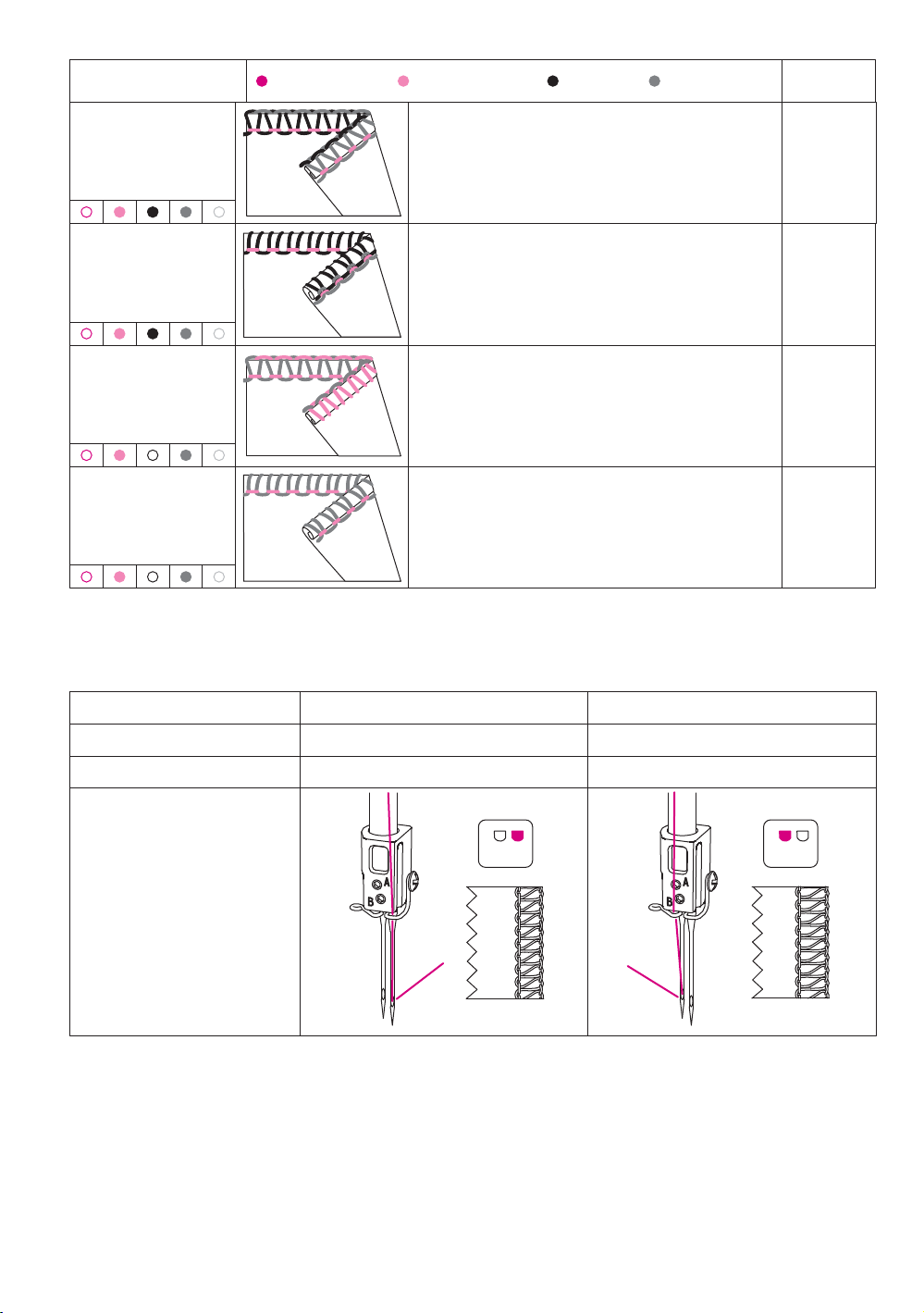

21. STITCH WIDTH ADJUSTMENTS

(1) WIDTH ADJUSTMENT BY CHANGING NEEDLE

POSITION

(2) WIDTH ADJUSTMENT WITH ADJUSTMENT

KNOB

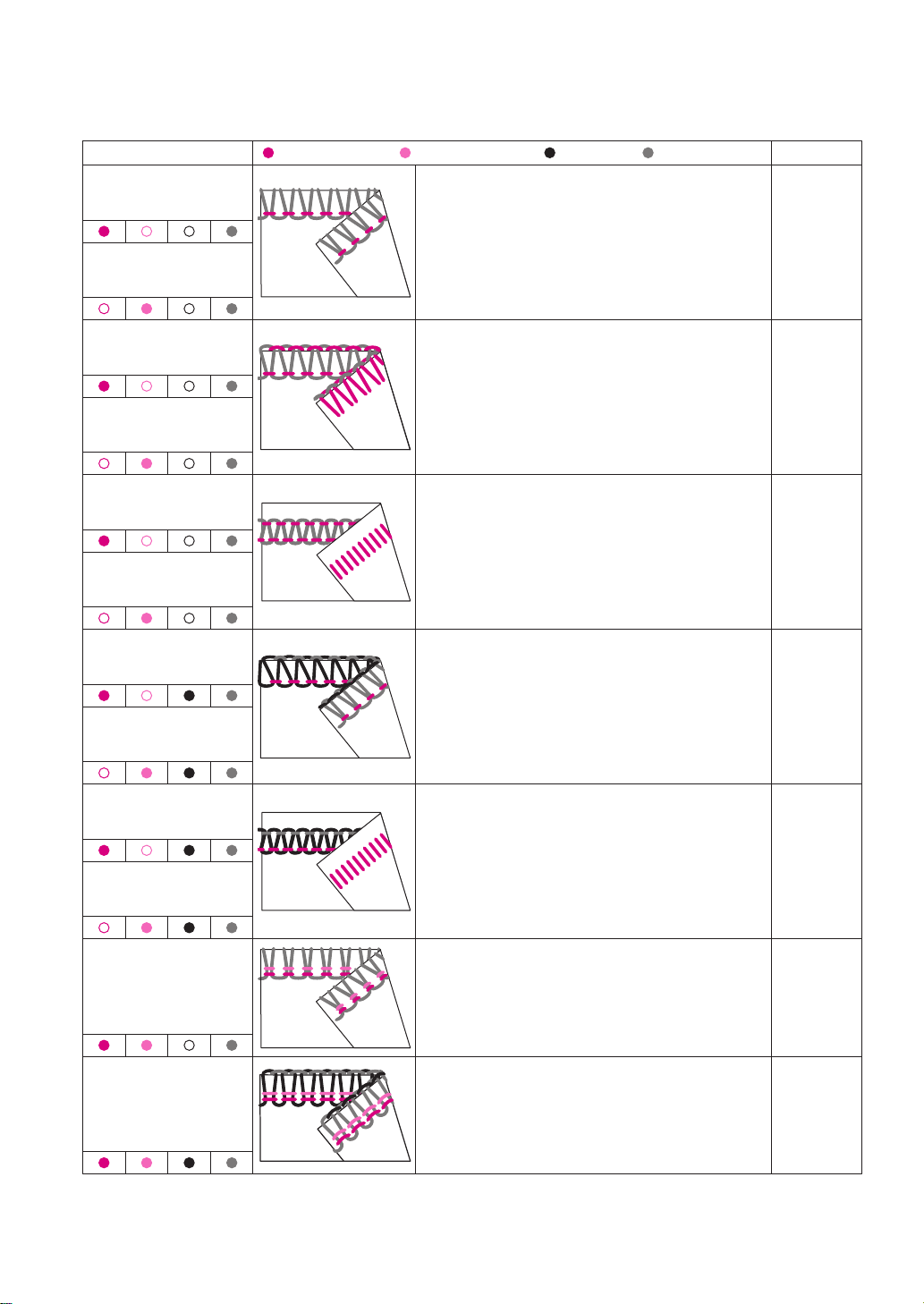

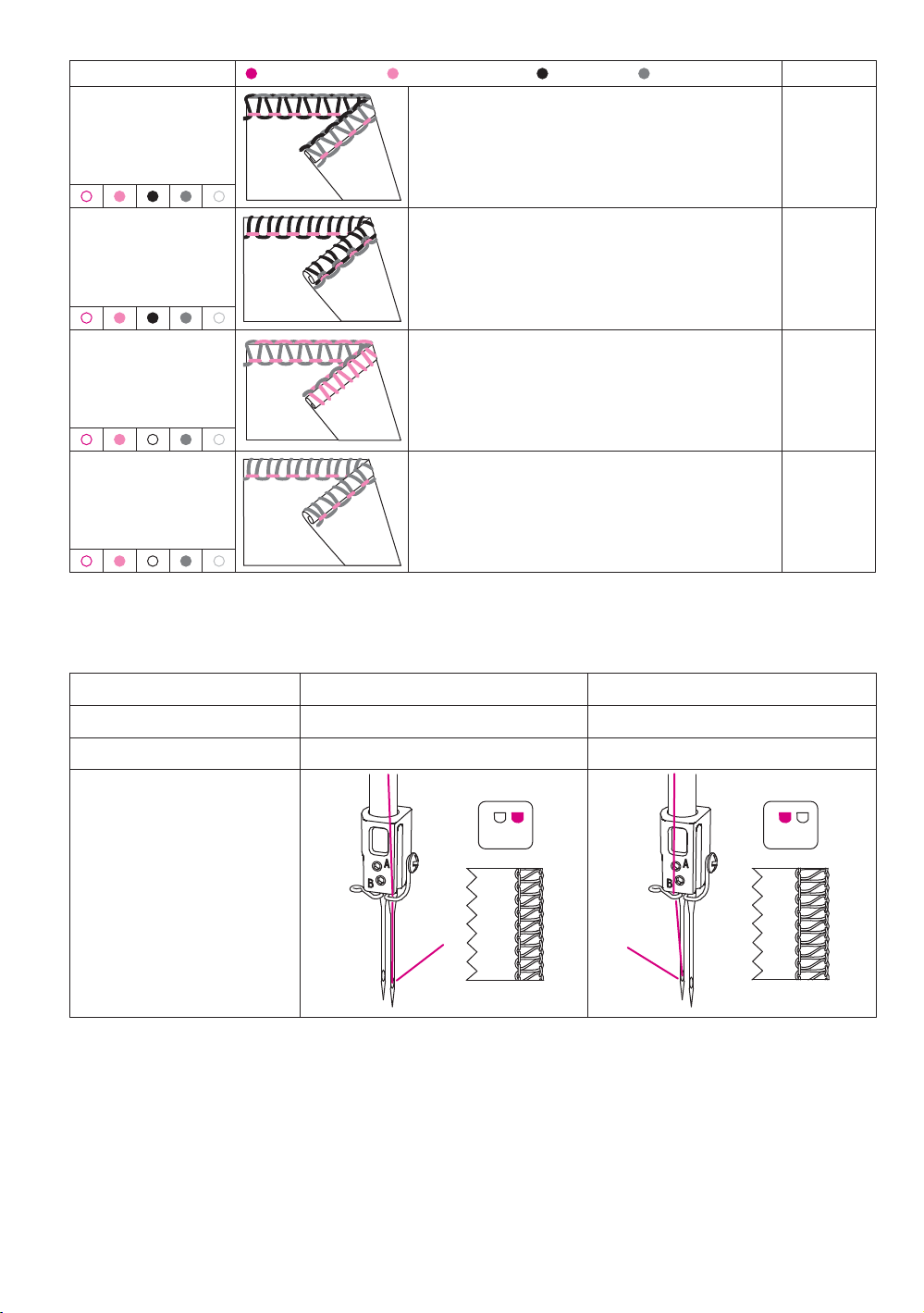

22. SELECTION OF STITCHES

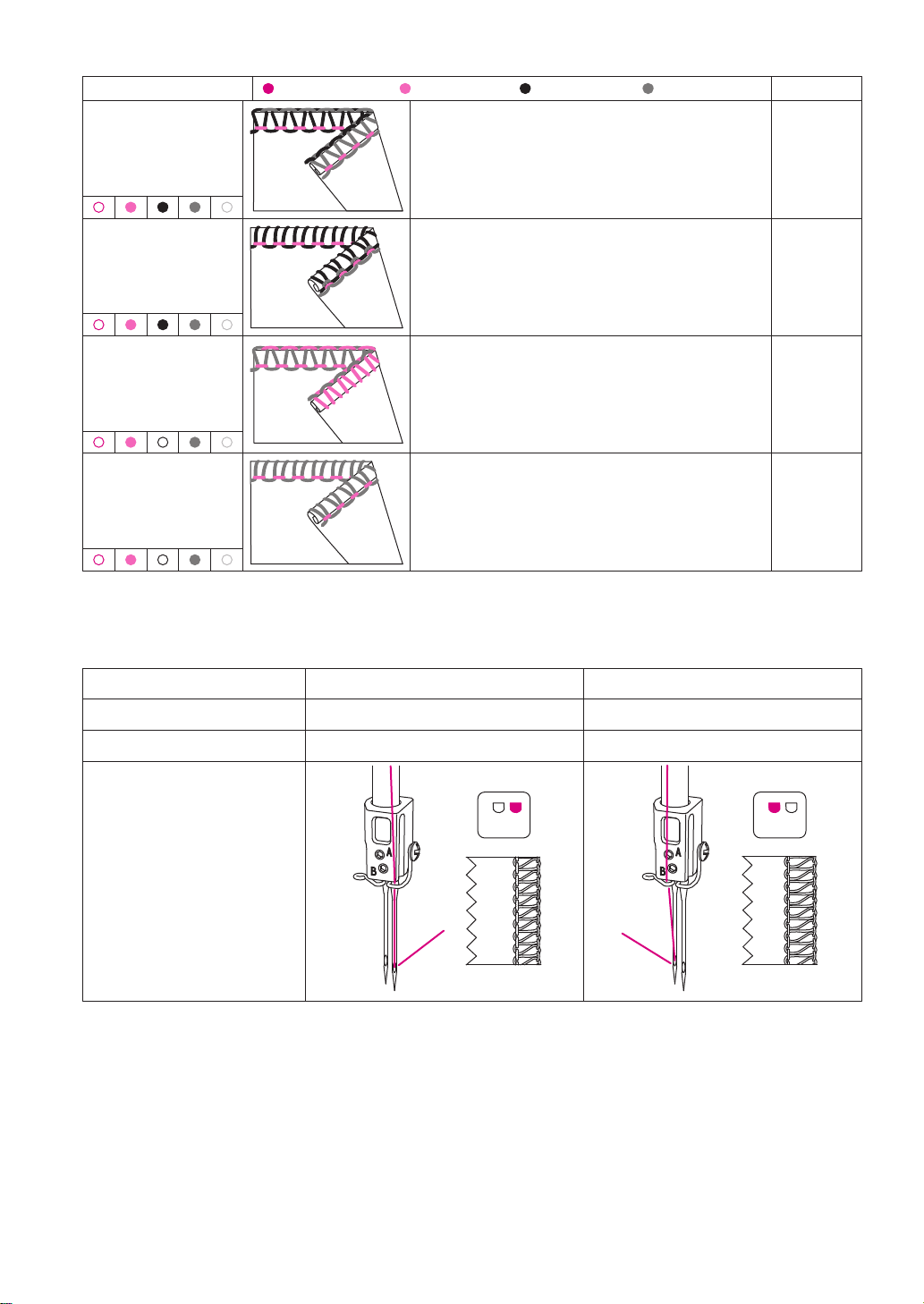

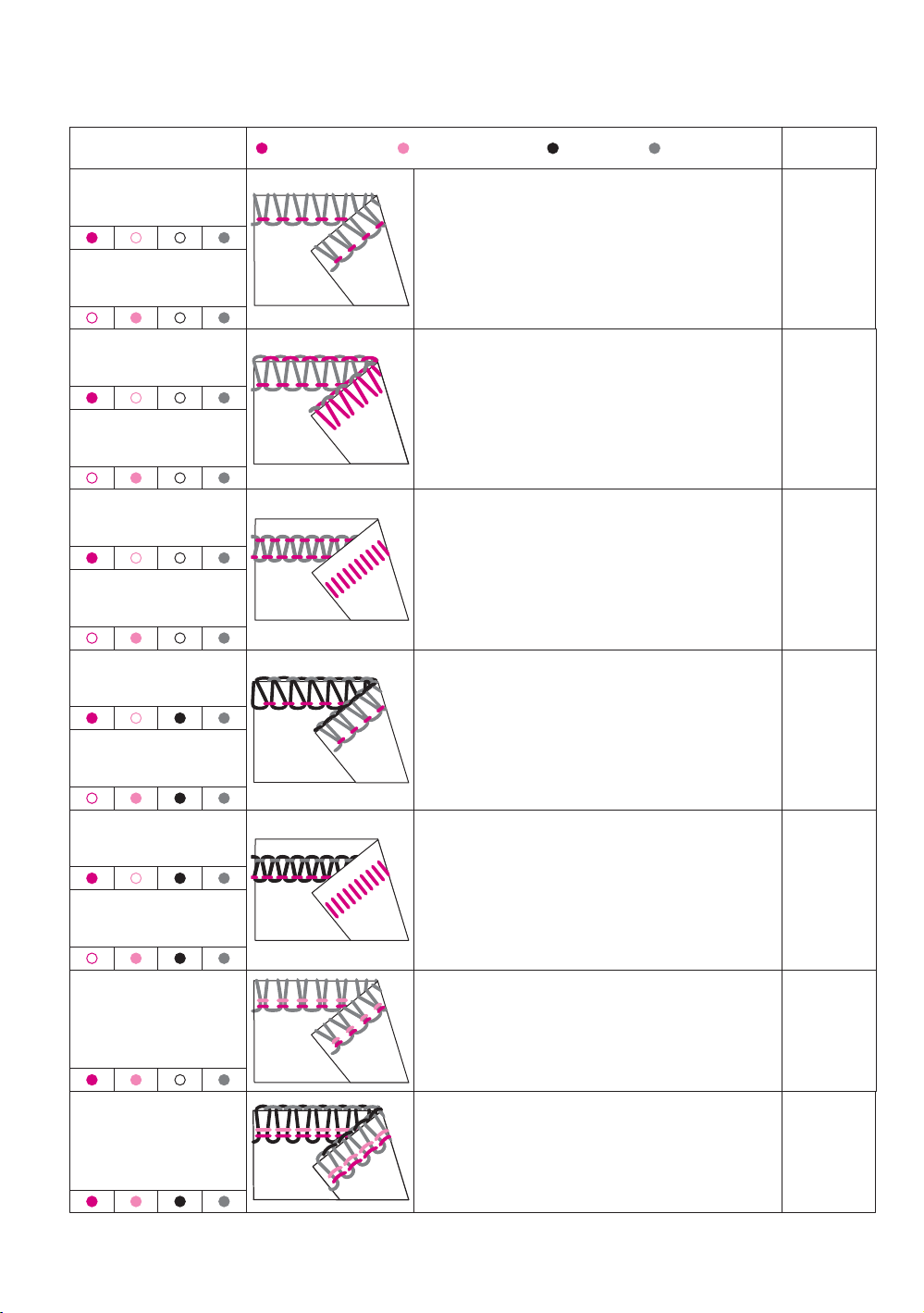

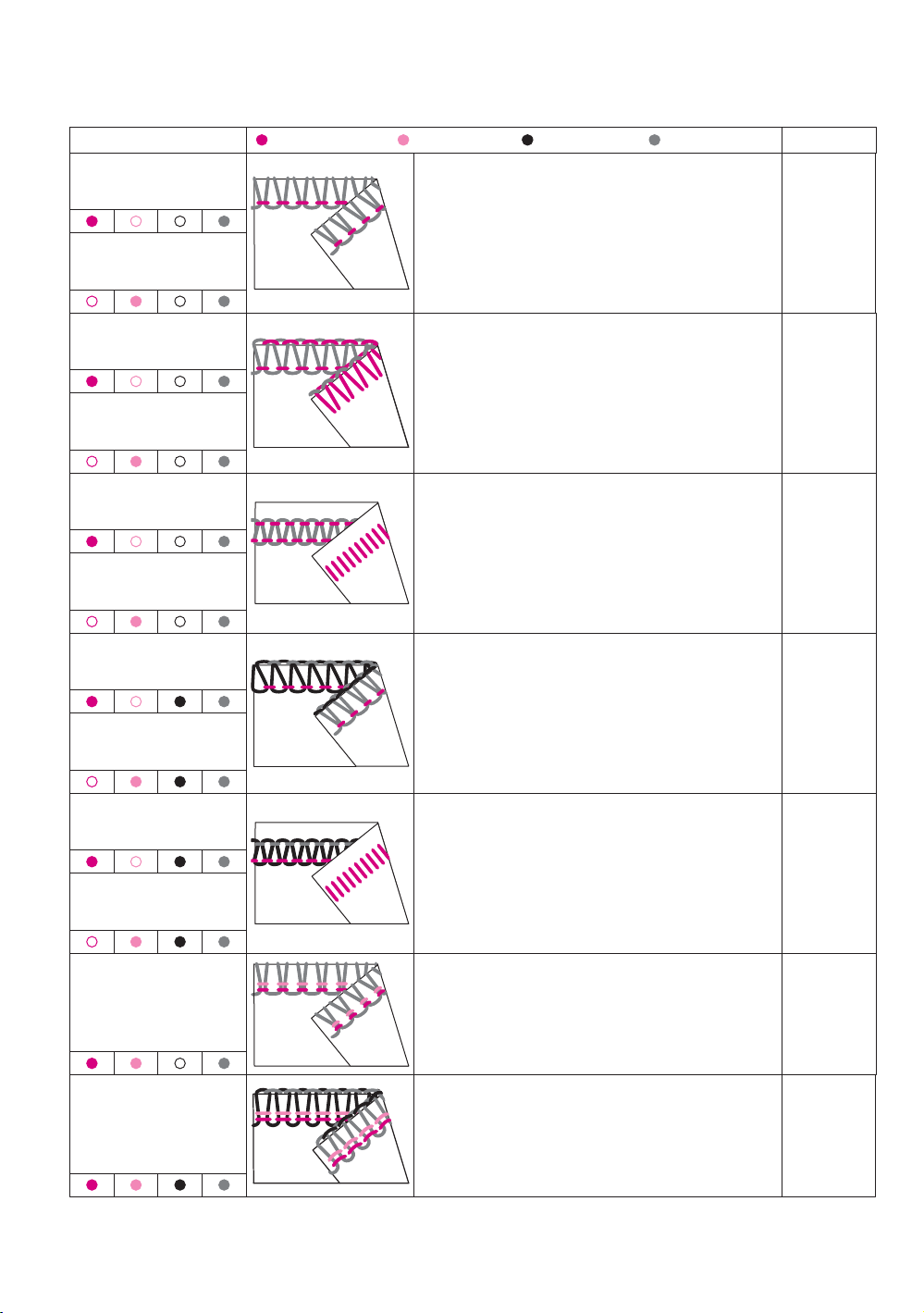

23. STITCH OVERVIEW

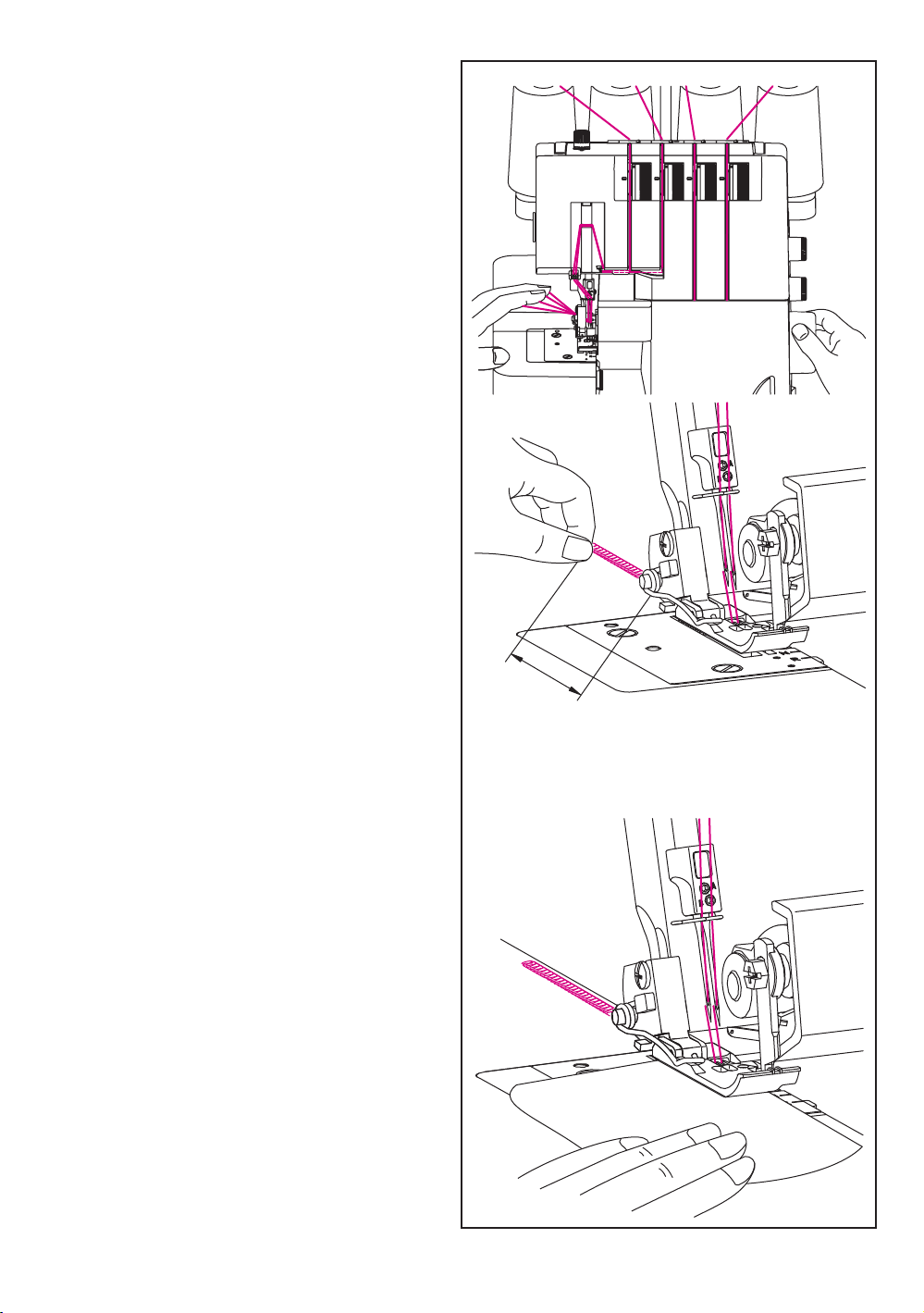

24. TEST SEWING AND CHAIN OFF

(1) TEST SEWING

(2) CHAIN OFF

25. ROLLED EDGE SEWING

26. FLATLOCK SEWING

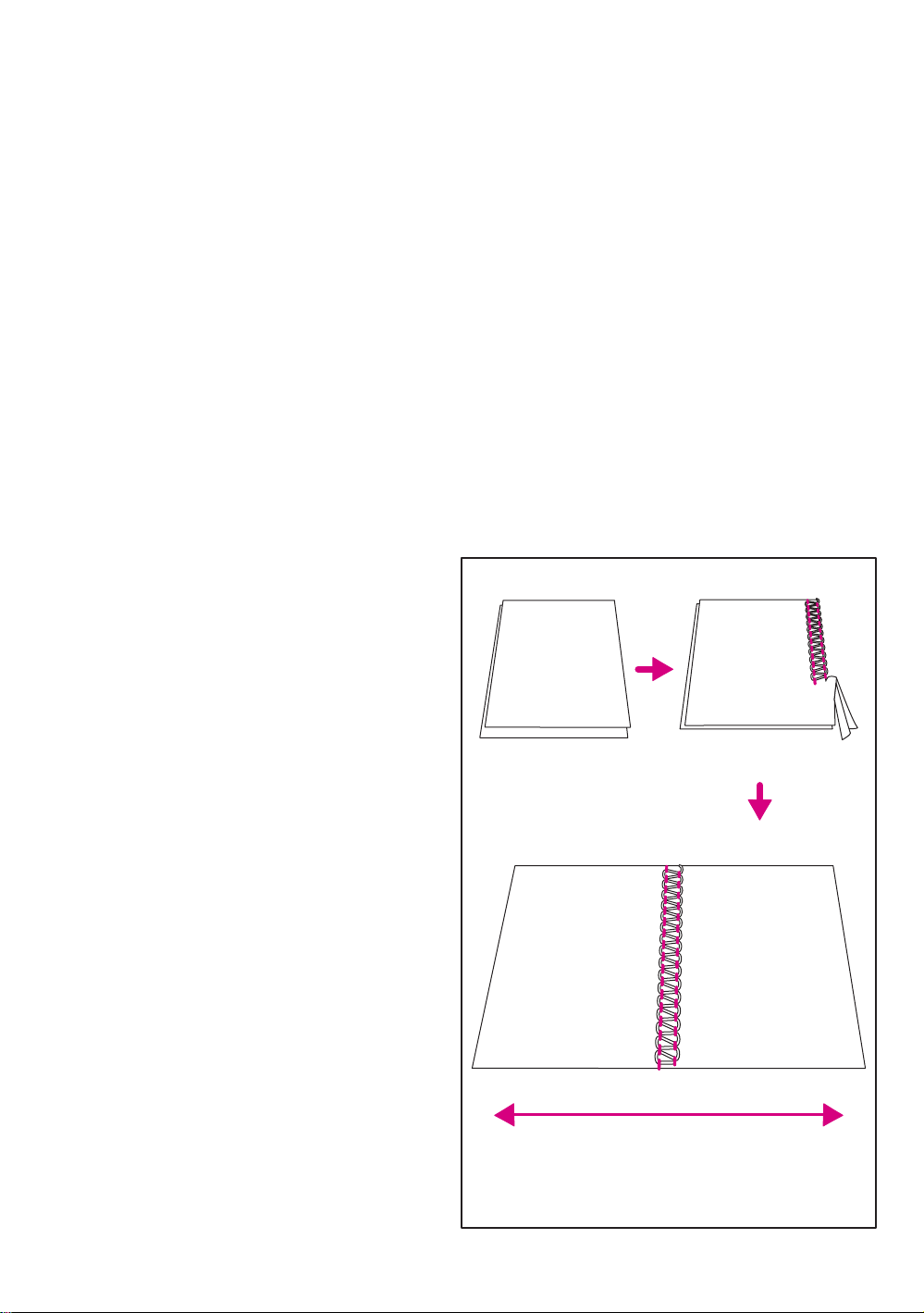

(1) STANDARD FLATLOCK STITCH

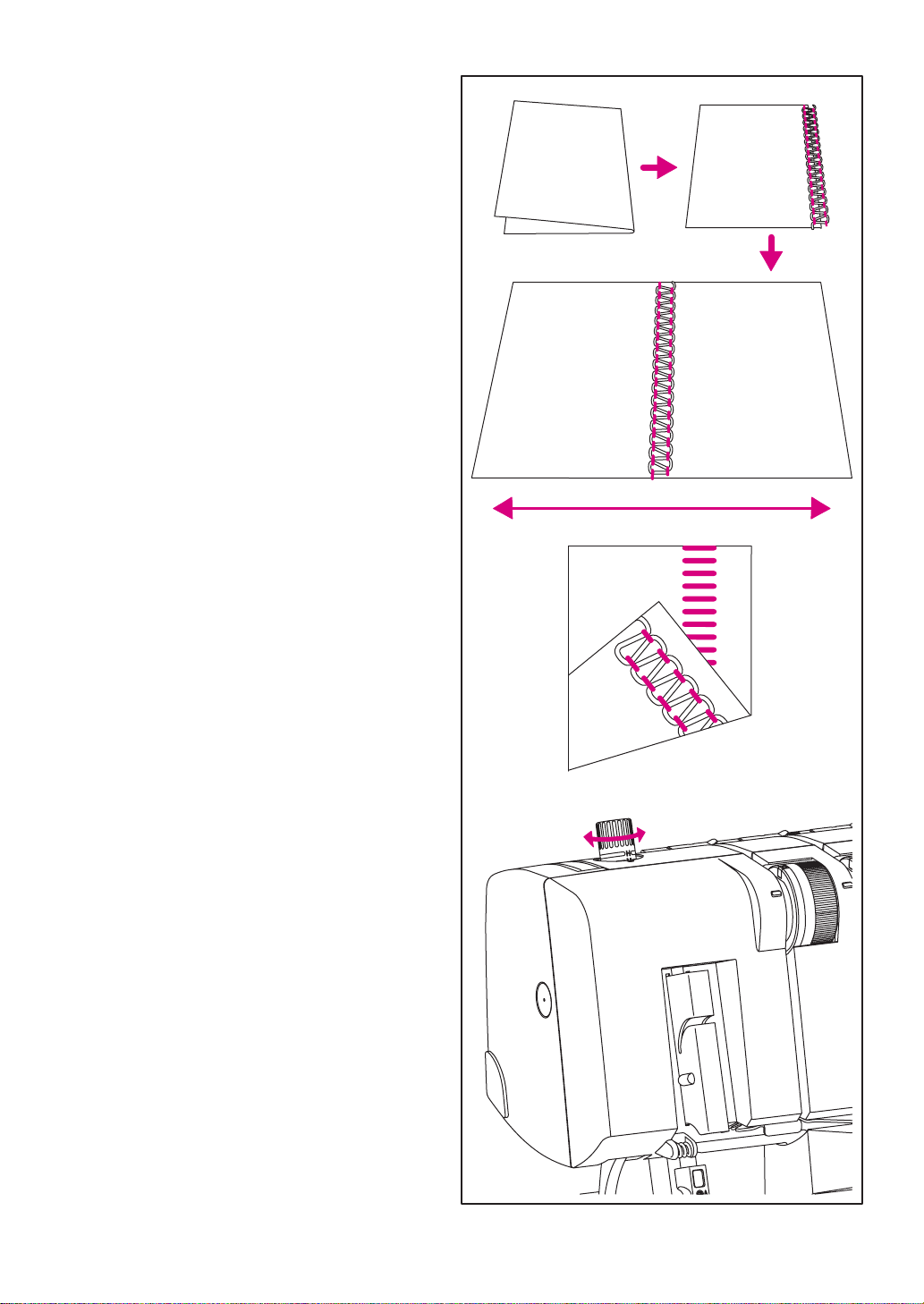

(2) ORNAMENTAL FLATLOCK STITCH

(3) LADDER STITCH

27. PRESSER FOOT PRESSURE ADJUSTMENT

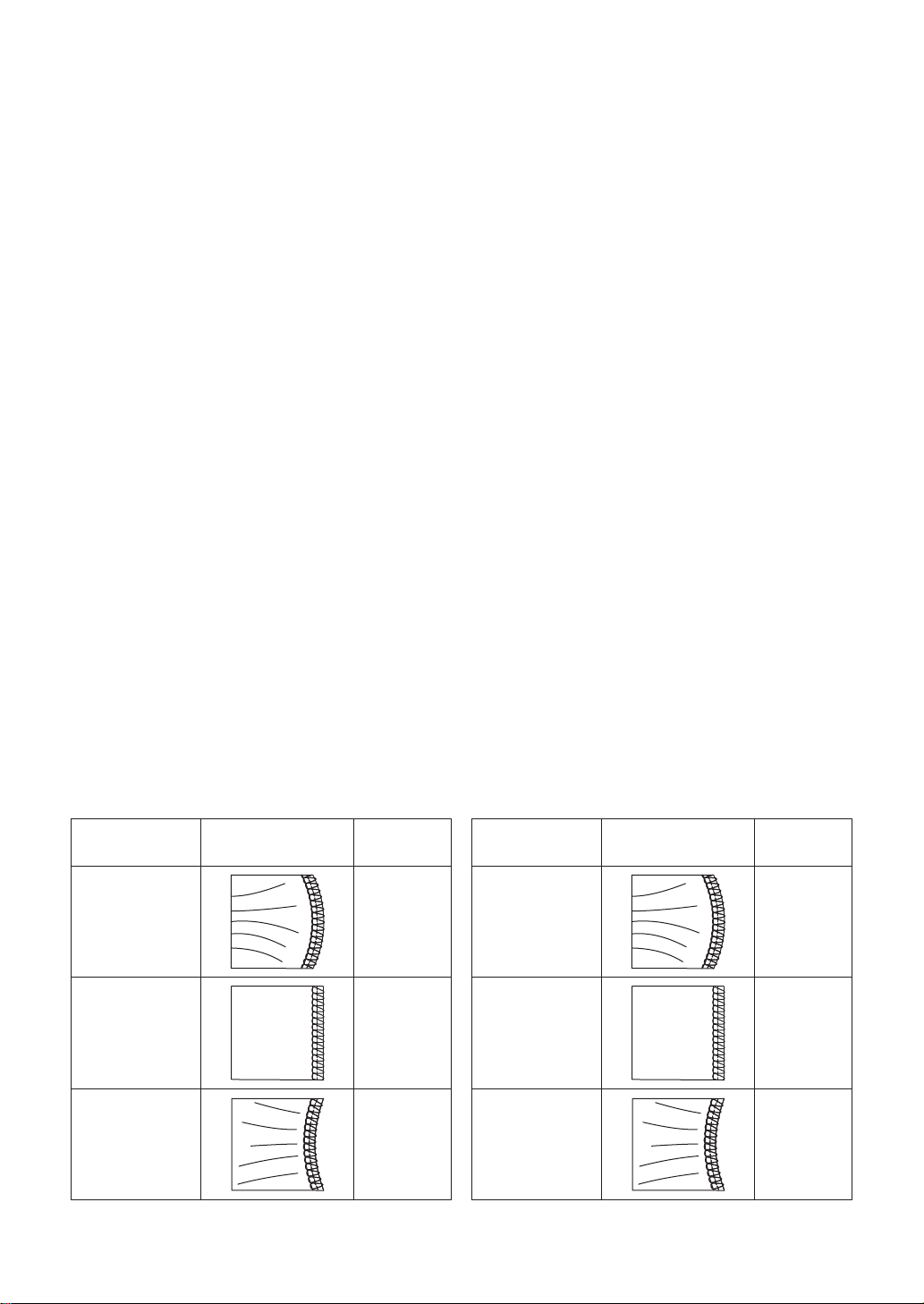

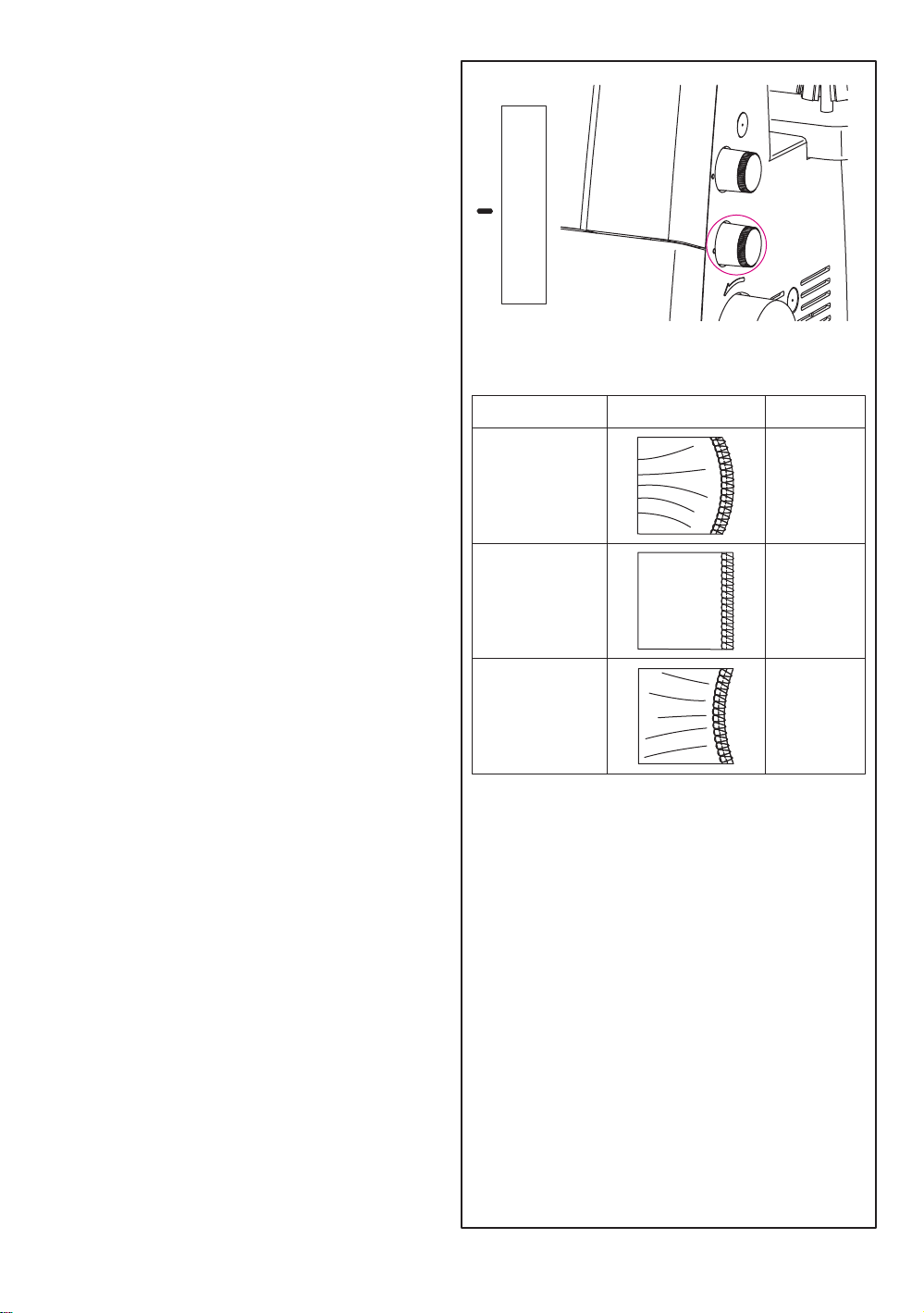

28. DIFFERENTIAL FEED

(1) GATHERED OVERLOCK (STRETCH, KNIT

FABRICS)

(2) STRETCH OVERLOCK (LIGHTWEIGHT

FABRICS)

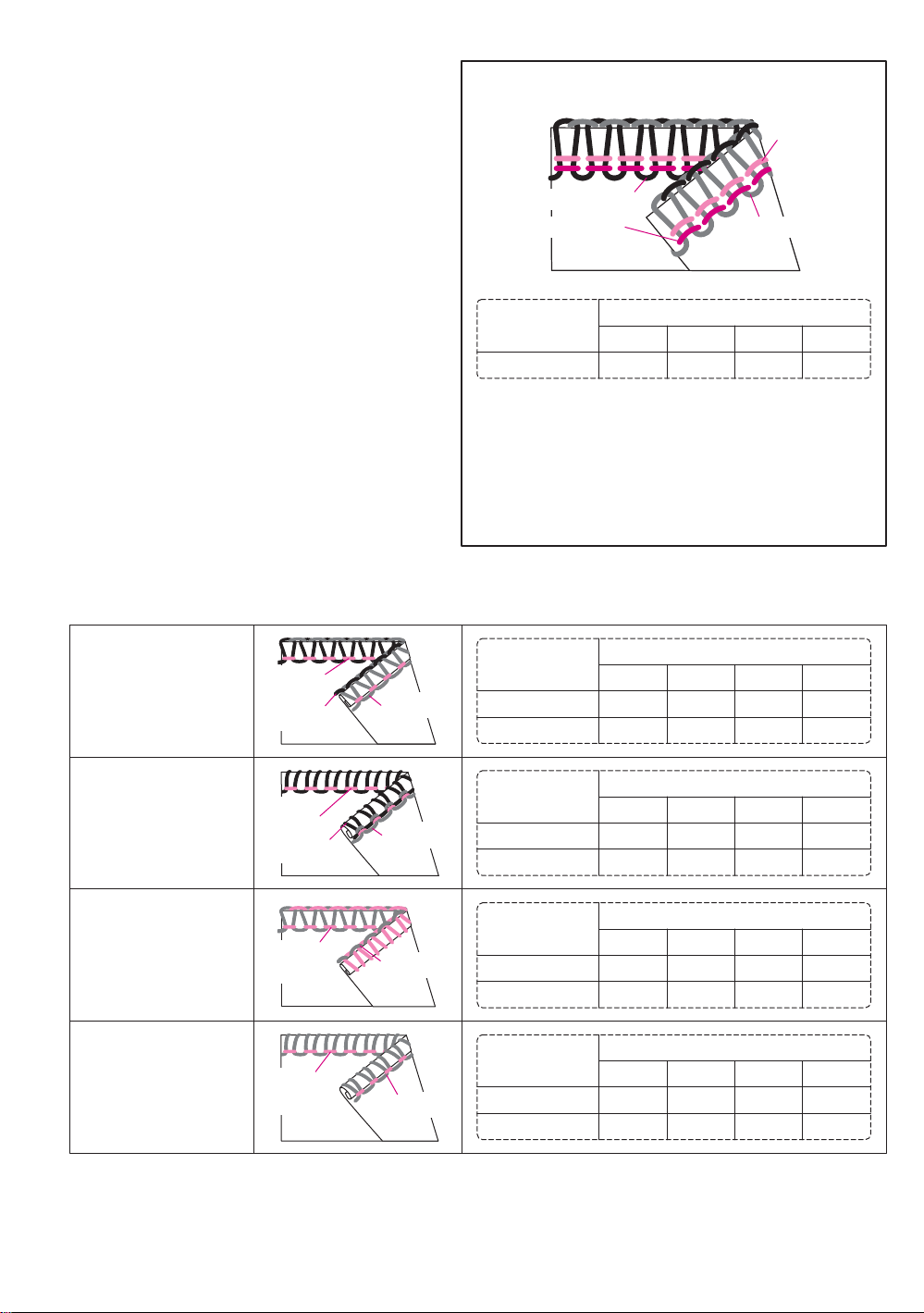

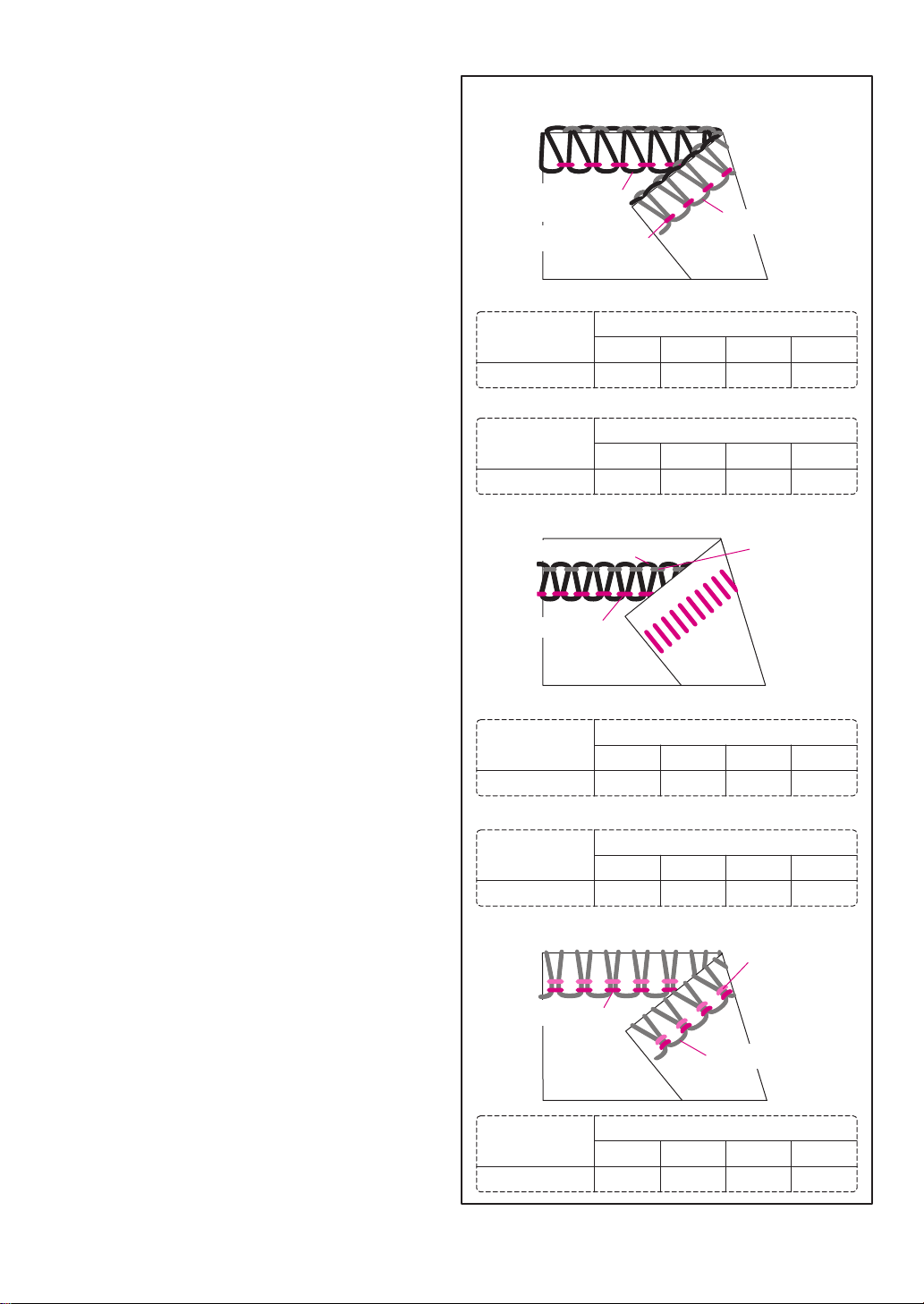

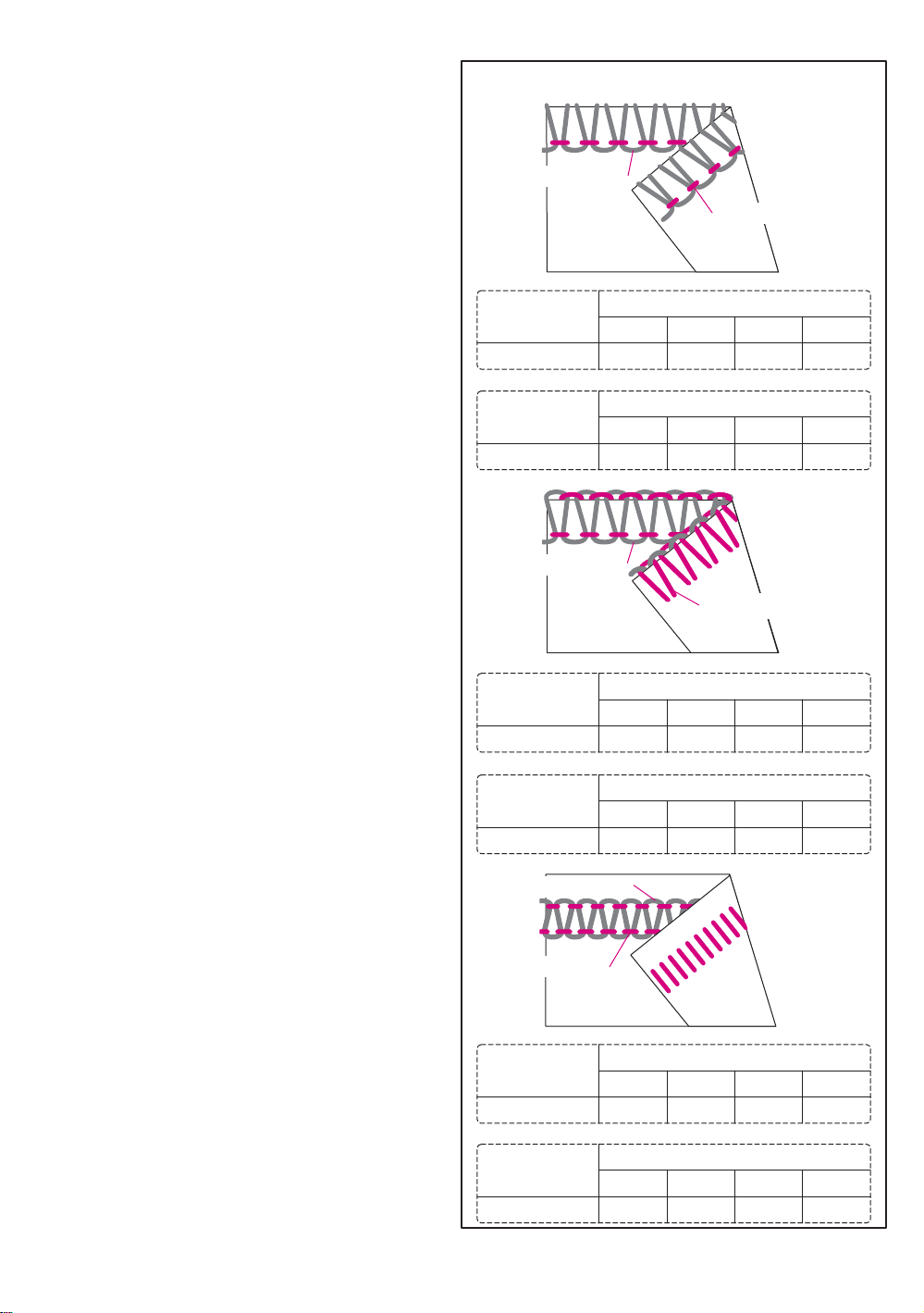

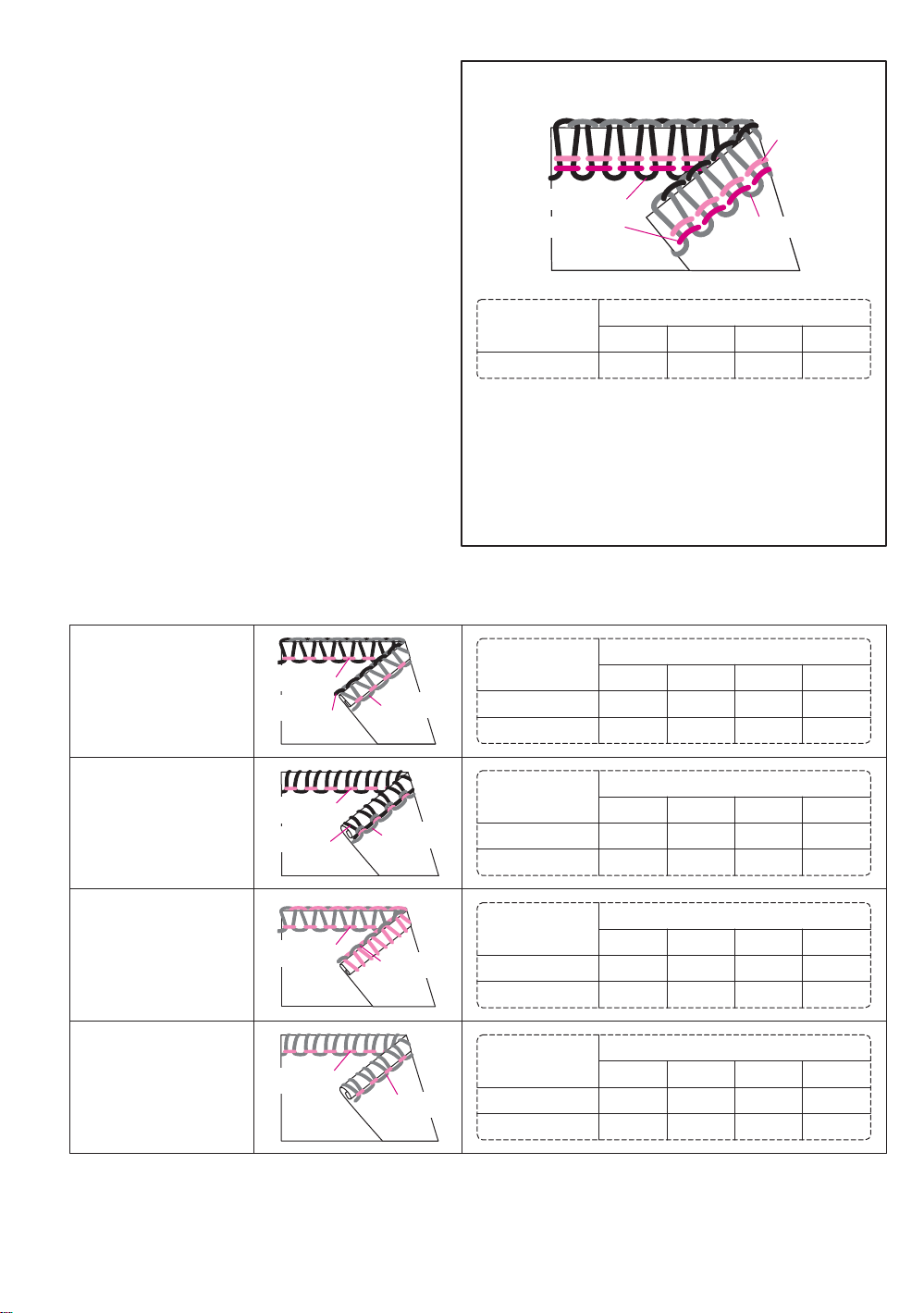

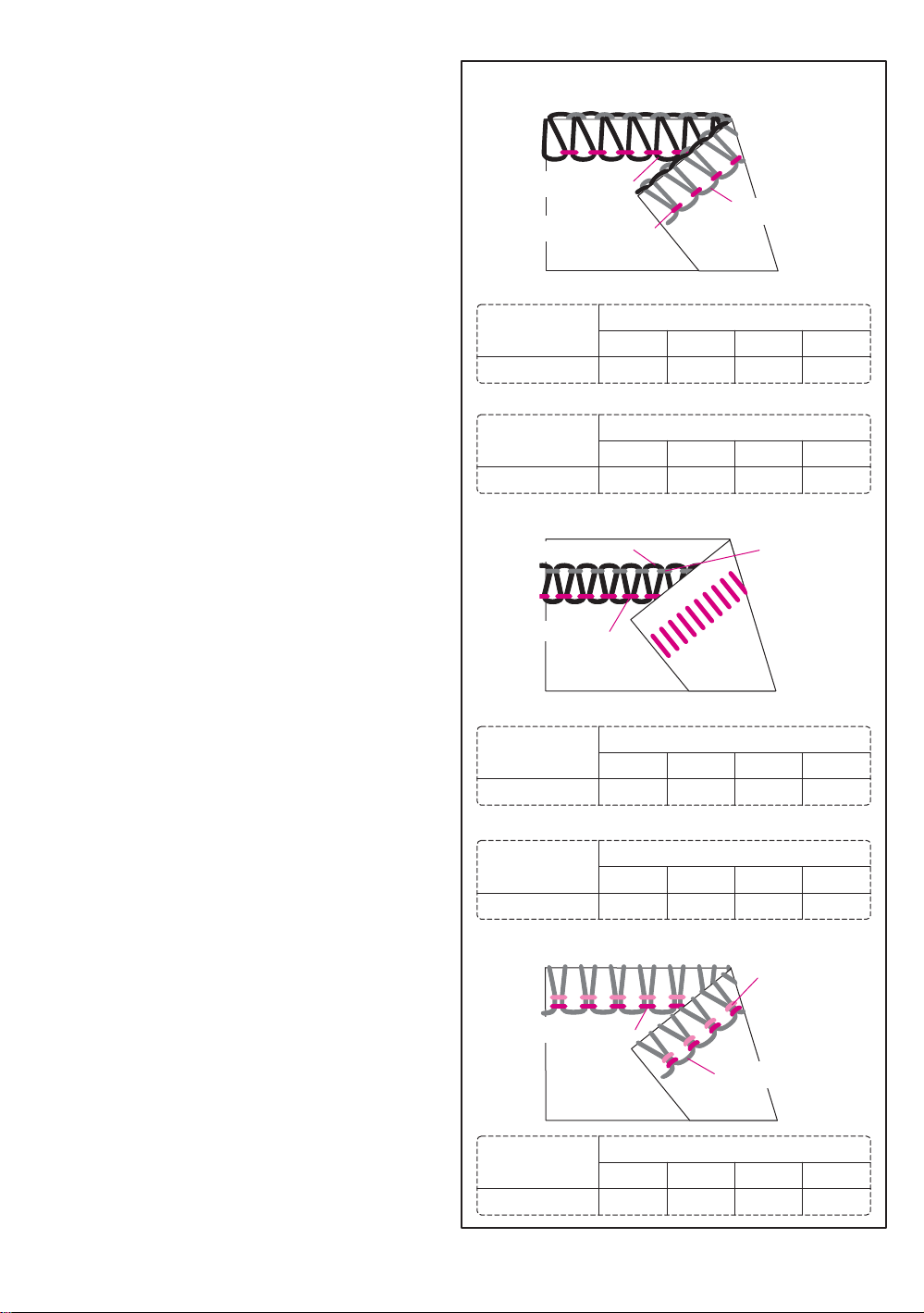

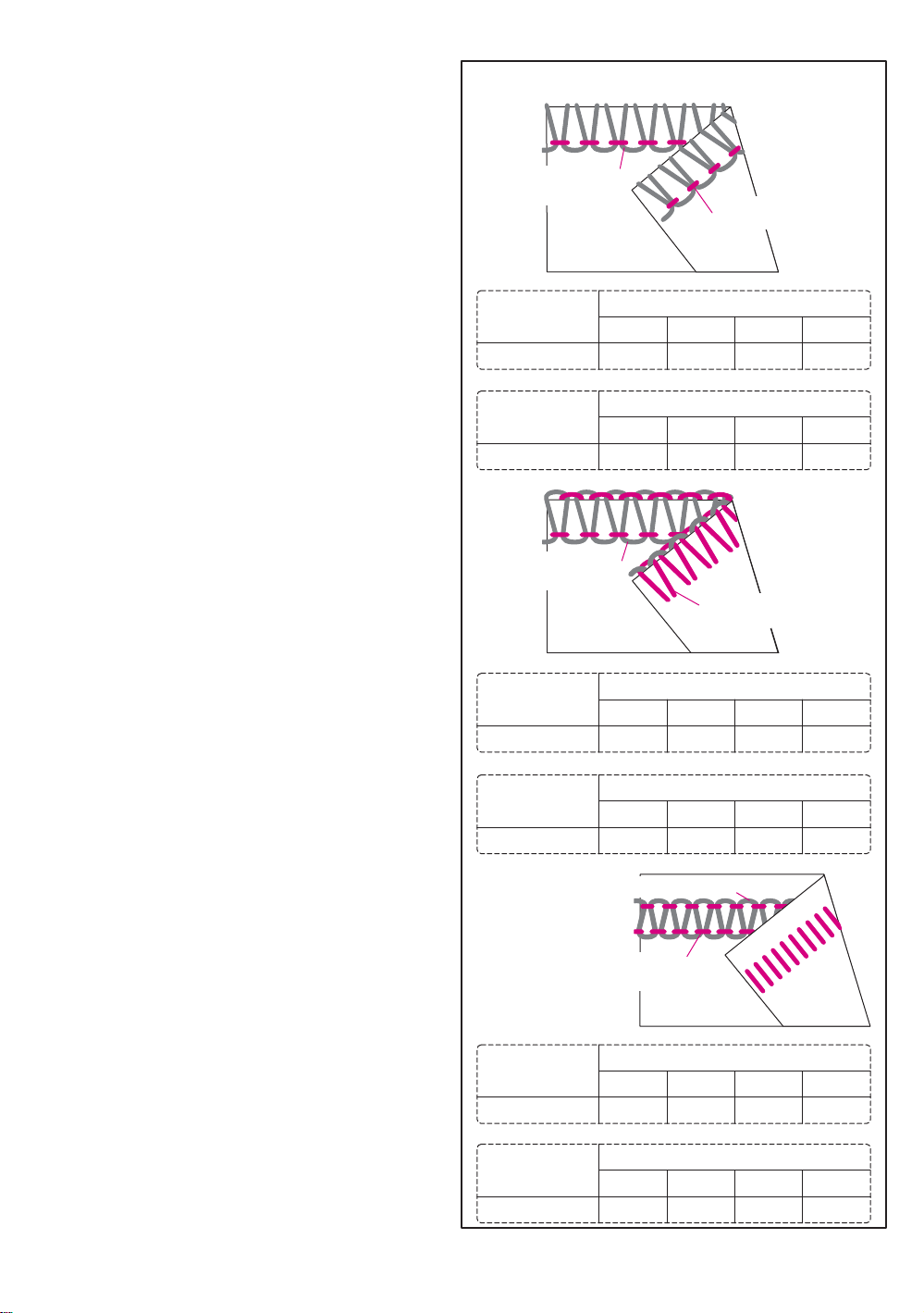

29. SUGGESTED TENSION SETTING

(1) 2-THREAD WRAPPED OVERLOCK

(2) 2-THREAD OVERLOCK

(3) 2-THREAD FLATLOCK

(4) 3-THREAD OVERLOCK

(5) 3-THREAD FLATLOCK

(6) 3-THREAD SUPER STRETCH

(7) 4-THREAD OVERLOCK WITH INTEGRATEED

SAFETY SEAM

(8) NARROW HEM AND ROLLED HEM

30. MACHINE MAINTENANCE

(1) CLEANING

(2) OILING

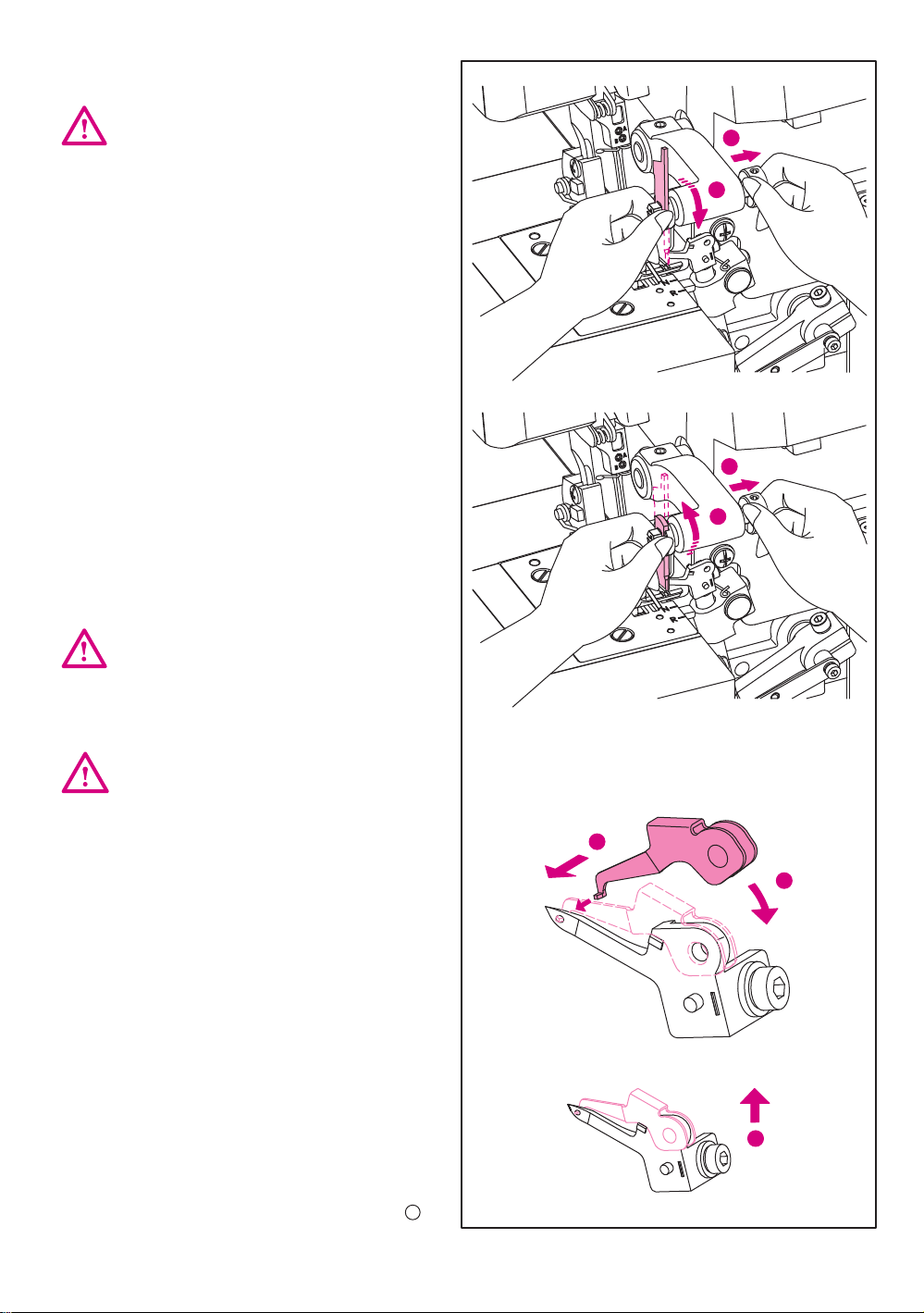

(3) REPLACING THE MOVABLE UPPER CUTTER

(4) STORAGE

(5) SERVICING

31. FABRIC, THREAD AND NEEDLE CHART

32. TROUBLE SHOOTING

33. SPECIFICATIONS

34. MACHINE DIMENSIONS

49

51

51

51

51

53

53

53

53

55

58

64

64

64

66

66

66

69

69

69

71

71

71

73

73

73

73

76

76

76

79

79

82

82

82

82

84

84

84

87

90

90

10

TABLE DES MATIÈRES

1. PARTIES PRINCIPALES

(1) VUE D'ENSEMBLE DE LA MACHINE

(2) BRAS LIBRE

(3) PARTIES PRINCIPALES DERRIÈRE LE 8

COUVERCLEDE BOUCLEUR

2. ACCESSOIRES

3. ACCESSOIRES FACULTATIFS

(1) PIED PRESSEUR DE SURJETAGE

(2) ENSEMBLE DE RALLONGE DE TABLE

4. INFORMATIONS SUR LES AIGUILLES

5. PRÉPARATION AVANT LA COUTURE

6. PORTE-GUIDE-FILS TÉLESCOPIQUE

7. PRÉPARATION DE L'ENFILAGE

(1) POSITIONNEMENT DU PORTE-GUIDE-FILS

(2) FILET ANTI-DÉROULEMENT

(3) CHAPEAU DE BOBINE

8. RETRAIT ET REMISE DE LA BOITE À DÉCHETS

(1) REMISE

(2) RETRAIT

9. COMMENT OUVRIR ET FERMER LE COUVERCLE DE

BOUCLEUR

(1) OUVERTURE DU COUVERCLE DE BOUCLEUR

(2) FERMETURE DU COUVERCLE DE BOUCLEUR

10. COMMENT RETIRER ET METTRE DES AIGUILLES

(1) POSITIONS DES AIGUILLES

(2) RETRAIT D'AIGUILLE(S)

(3) MISE D'AIGUILLE(S)

11. RELEVEMENT DU PIED PRESSEUR

12. CHANGEMENT DE PIED PRESSEUR

13. COMMENT DÉGAGER LE COUTEAU SUPÉRIEUR

MOBILE

(1) POUR METTRE LE COUTEAU SUPÉRIEUR

MOBILE EN POSITION INACTIVE

(2) POUR METTRE LE COUTEAU SUPÉRIEUR

MOBILE ENPOSITION ACTIVE

14. POUR CONVERTIR LE BOUCLEUR SUPÉRIEUR EN

CONVERTISSEUR2 FILS

(1) POUR UTILISER LE CONVERTISSEUR 2 FILS

(2) POUR DÉSENGAGER LE BOUCLEUR

SUPÉRIEUR

15. COUTURE AU POINT DE SURJET NORMAL ET

D'OURLET ROULÉ

(1) POUR COUDRE AU POINT DE SURJET NORMAL

(2) POUR COUDRE UN OURLET ROULÉ

16. INFORMATIONS GÉNÉRALES SUR L'ENFILAGE

(1) POUR ENFILER LE BOUCLEUR SUPÉRIEUR

(BLEUE)

(2) POUR ENFILER LE BOUCLEUR INFÉRIEUR

(ROUGE)

(3) POUR ENFILER L'AIGUILLE DROITE (VERT)

(B SUR LE PINCE-AIGUILLES)

(4) JAUNEPOUR ENFILER L'AIGUILLE GAUCHE ()

17. ENFILEUR D'AIGUILLE

PAGEPAGE

14

14

16

18

18

20

20

20

23

23

26

26

26

26

28

28

28

28

28

28

28

30

30

30

32

32

32

34

34

34

34

34

34

36

36

36

36

38

40

44

46

50

COMMENT CHANGER DE FILS : MÉTHODE EN LES

18.

ATTACHANT

19. RÉGLAGE DE LONGUEUR DE POINT

20. CONSEILS POUR LA COUTURE

(1) FIXATION DE LA CHAINE DE FIL

(2) TRESSAGE PAR EXÉCUTION DE POINTS

DE CHAINE

(3) COUTURE AVEC DES FILS DÉCORATIFS

ÉPAISDANS LES BOUCLEURS

21. RÉGLAGES DE LARGEUR DE POINT

(1) RÉGLAGE DE LARGEUR PAR CHANGEMENT

DEPOSITION D'AIGUILLE

(2) RÉGLAGE DE LARGEUR AVEC LE BOUTON

DE RÉGLAGEDE LARGEUR

22. SÉLECTION DE POINT

23. VUE D'ENSEMBLE DES POINTS

24. COUTURE D'ESSAI ET ENCHAINEMENT

(1) COUTURE D'ESSAI

(2) ENCHAINEMENT

25. COUTURE À BORD ROULÉ

26. COUTURE FLATLOCK

(1) COUTURE FLATLOCK STANDARD

(2) COUTURE FLATLOCK DÉCORATIVE

(3) POINT D'ÉCHELLE

27. RÉGLAGE DE LA PRESSION DU PIED PRESSEUR

28. ENTRAINEMENT DIFFÉRENTIEL

(1) SURJET AVEC FRONÇAGE (TISSUS

EXTENSIBLES, TRICÔTÉS)

(2) SURJET STRETCH (TISSUSLÉGERS)

29. RÉGLAGES DE TENSION SUGGÉRÉS

(1) SURJET ENTOURANT 2 FILS

(2) SURJET 2 FILS

(3) FLATLOCK 2 FILS

(4) SURJET 3 FILS

(5) FLATLOCK 3 FILS

(6) SUJET SUPER STRETCH 3 FILS

(7) OVERLOCK 4 FILS AVEC INTÉGRÉ COUTURE

DE SECURITE

OURLET ÉTROIT ET OURLET ROULÉ

(8)

30. ENTRETIEN DE LA MACHINE

(1) NETTOYAGE

(2) LUBRIFICATION

(3) REMPLACEMENT DU COUTEAU SUPÉRIEUR

MOBILE

(4) STOCKAGE

(5) SERVICE

31. TABLEAU DES TISSUS, FILS ET AIGUILLES

32. RÉSOLUTION DES PROBLÈMES

33. SPÉCIFICATIONS

34. DIMENSIONS DE LA MACHINE

50

52

52

52

52

54

54

54

54

56

59

65

65

65

67

67

67

70

70

70

72

72

72

74

74

74

74

77

77

77

80

80

83

83

83

83

85

85

85

88

90

90

11

1. COMPONENTES PRINCIPALES

(1) REMALLADORA

(2) BRAZO LIBRE

(3) COMPONENTES PRINCIPALES TRAS LA

TAPA DEL ÁNCORA

2. ACCESORIOS

3. ACCESORIOS OPCIONALES

(1) PRENSATELAS DE REMALLADORA

(2) JUEGO DE MESA EXTENSIBLE

4. INFORMACIÓN SOBRE LAS AGUJAS

5. PREPARACIÓN ANTES DE COSER

6. SOPORTE TELESCÓPICO

7. PREPARACIÓN PARA ENHEBRAR

(1) CONFIGURACIÓN DEL PORTAGUÍAS

(2) RED ANTIDERRAME

(3) TAPA DEL CARRETE

8. RETIRADA Y REEMPLAZO DE LA CAJA DE

VIRUTAS

(1) REEMPLAZO

(2) RETIRADA

9. CÓMO ABRIR Y CERRAR LA TAPA DEL

ÁNCORA

(1) APERTURA DE LA TAPA DEL ÁNCORA

(2) CIERRE DE LA TAPA DEL ÁNCORA

10. CÓMO RETIRAR E INSERTAR AGUJAS

(1) POSICIÓN DE LA AGUJA

(2) RETIRAR AGUJAS

(3) INSERTAR AGUJAS

11. ELEVADOR DEL PRENSATELAS

12. CAMBIAR EL PRENSATELAS

13. CÓMO DESACOPLAR LA CUCHILLA

SUPERIOR MÓVIL

(1) COLOCAR LA CUCHILLA SUPERIOR

MÓVIL EN UNA POSICIÓN DE REPOSO

(2) COLOCAR LA CUCHILLA SUPERIOR

MÓVIL EN POSICIÓN DE TRABAJO

14. ADAPTAR EL ÁNCORA SUPERIOR A 2

HILOS CONVERTIDOR

(1) UTILIZAR UN CONVERTIDOR DE 2 HILOS

(2) DESACOPLAR EL ÁNCORA SUPERIOR

15. REMATE ESTÁNDAR Y PUNTADA DE

DOBLADILLO ENROLLADO

(1) COSER UN REMATE ESTÁNDAR

(2) COSER UN DOBLADILLO ENROLLADO

16. INFORMACIÓN GENERAL DE ENHEBRADO

(1) ENHEBRAR EL ÁNCORA SUPERIOR

(AZÚL)

(2) ENHEBRAR EL ÁNCORA INFERIOR

(ROJO)

(3) ENHEBRAR LA AGUJA DE

SOBREHILADO DERECHA(VERDE)

(B EN LA ABRAZADERA)

(4) ENHEBRAR LA AGUJA IZQUIERDA ()AMARILLO

17.

ENHEBRADOR DE AGUJA

ÍNDICE

PÁGINAPÁGINA

14

14

16

18

18

21

21

21

24

24

26

26

26

26

28

28

28

28

28

28

28

30

30

30

32

32

32

34

34

34

34

34

34

36

36

36

36

38

40

44

46

50

CÓMO CAMBIAR LOS HILOS: MÉTODO DE

18.

ATADO

19. AJUSTAR LA LONGITUD DE LA PUNTADA

20. CONSEJOS DE COSTURA

(1) FIJACIÓN DE LA CADENA DE HILO

(2) TRENZADO DE ENCADENAMIENTO

(3) COSER CON HILO DECORATIVO

GRUESO EN LAS ÁNCORAS

21. AJUSTAR EL ANCHO DE LA PUNTADA

(1) AJUSTE DEL ANCHO CAMBIANDO LA

POSICIÓN DE LA AGUJA

(2) AJUSTE DEL ANCHO CON LA RUEDA DE

AJUSTE

22. SELECCIÓN DE PUNTADAS

23. DESCRIPCIÓN GENERAL DE LAS PUNTADAS

24. COSTURA DE PRUEBA Y ENCADENAMIENTO

(1) COSTURA DE PRUEBA

(2) ENCADENAMIENTO

25. REMATE ENROLLADO

26. COSTURA PLANA

(1) PUNTADA DE COSTURA PLANA ESTÁNDAR

(2) PUNTADA DE COSTURA PLANA

ORNAMENTAL

(3) PUNTADA INVISIBLE

27. AJUSTE DE LA PRESIÓN DEL PRENSATELAS

28. TRANSPORTE DIFERENCIAL

(1) SOBREHILADO FRUNCIDO (TELA

ELÁSTICA, DE PUNTO)

(2) SOBREORILLADO ELÁSTICO (TELA LIGERA)

29. SUGERENCIAS DE AJUSTE DE TENSIÓN

(1) SOBREORILLADO ENROLLADO DE 2 HILOS

(2) SOBREHILADO DE 2 HILOS

(3) COSTURA PLANA DE 2 HILOS

(4) SOBREHILADO DE 3 HILOS

(5) COSTURA PLANA DE 3 HILOS

(6) SUPERELÁSTICO DE 3 HILOS

(7) SOBREHILADO DE 4 HILOS CON COSTURA

DE SEGURIDAD

DOBLADILLO ESTRECHO Y DOBLADILLO

(8)

ENROLLADO

30. MANTENIMIENTO DE LA MÁQUINA

(1) LIMPIEZA

(2) ENGRASADO

(3) SUSTITUIR LA CUCHILLA SUPERIOR MÓVIL

(4) ALMACENAMIENTO

(5) MANTENIMIENTO

31. CUADRO DE TELAS, HILOS Y AGUJAS

32. SOLUCIÓN DE PROBLEMAS

33. ESPECIFICACIONES

34. DIMENSIONES DE LA MÁQUINA

50

52

52

52

52

54

54

54

54

57

60

65

65

65

68

68

68

70

70

70

72

72

72

75

75

75

75

78

78

78

81

81

83

83

83

83

86

86

86

89

91

91

12

1. PRINCIPAL PARTS

(1) MACHINE OVERVIEW

1. Thread guides and holder

2. Handle

3. Left needle thread tension dial (yellow)

4. Right needle thread tension dial (green)

5. Upper looper thread tension dial (blue)

6. Lower looper thread tension dial (red)

7. Stitch plate

8. Cloth plate

9. Attached extension table

10. Cutting width dial

11. Looper cover

12. Power & light switch

13. Hand wheel

14.

Socket

15. Differential feed adjusting dial

16. Stitch length dial

17. Spool stand

18. Spool holder

19. Spool pin

20. Stationary lower knife

21. Chip box

2

3

4

5

6

8

7

9

20

10

11

13

12

1

19

18

17

16

15

14

21

13

1. PARTIES PRINCIPALES

1. COMPONENTES PRINCIPALES

(1) VUE D'ENSEMBLE DE LA MACHINE

1. Guide-fils et porteguide-fils

2. Poignée

3. Cadran de tension de fil d'aiguille gauche (jaune)

4. Cadran de tension de fil d'aiguille droite (vert)

5. Cadran de tension de fil de boucleur supérieur (bleu)

6. Cadran de tension de fil de boucleur inférieur (rouge)

7. Plaque à aiguille

8. Plaque de tissu

9. Rallonge de table

10. Dispositif de coupe avec cadran

11. Couvercle de boucleur

12. Commutateurs de mise en marche et d'éclairage

13. Volant

14. Prise

15. Cadran de réglage d'entrainement différentiel

16. Cadran de longueur de point

17. Support de bobines

18. Porte-bobine

19. Broche de bobine

20. Couteau inférieur fixe

21. Boîte à déchets

(1) REMALLADORA

1. Guías de hilos y portaguías

2. Asa de transporte

3. Dial de tensión del hilo de la aguja izquierda

(amarillo)

4. Dial de tensión del hilo de la aguja derecha

(verde)

5. Dial de tensión del hilo del áncora superior

(azul)

6. Dial de tensión del hilo del áncora inferior (rojo)

7. Placa de agujas

8. Placa de transporte de tela

9. Mesa extensible adjunta

10. Dial de ancho de corte

11. Tapa del áncora

12. Interruptor de encendido y luz

13. Volante

14. Toma de corriente

15. Dial de ajuste de trasnporte diferencial

16. Dial de longitud de puntada

17. Soporte de carretes

18. Portacarretes

19. Pasador de carrete

20. Cuchilla inferior fija

21. Caja de virutas

14

22. Foot pressure adjusting dial

23. Thread cutter

24.

Presser bar lifter and tension release

25. Moveable upper knife

26. Selection lever for overlocking on

rollhemming

Dial de ajuste de la presión del pie

22.

23. Cuchilla de hilo

24. Elevador de la barra del prensatelas y

liberación de tensión.

25. Cuchilla superior móvil

26. Palanca de selección para sobrehilar dobladillos

22. Cadran de réglage de pression de pied

23. Coupe fils

24. Levier de relèvement de pied presseur

et de relâchement de tension

25. Couteau supérieur mobile

26. Levier de sélection pour overlocking à pied

deroulotté

22

23

24

25

26

15

(2) FREE ARM

1. Attached extension table

* The attached extension table can be removed to expose the free arm.

* To remove pull to the left.

* To attach press firmly to the right until it engages.

* The free arm is ideal for sewing tubular items such as ribbing, trousers and sleeve hems.

(2) BRAS LIBRE

1. Rallonge de table

* La rallonge de table peut être enlevée pour exposer le bras libre.

* Pour la retirer tirez-la vers la gauche.

* Pour la mettre appuyez fermement vers la droite jusqu'à ce qu'elle s'enclenche.

* Le bras libre est idéal pour coudre des éléments tubulaires comme des côtes, des ourlets de

pantalon et de manche.

(2)  BRAZO LIBRE

1. Mesa extensible adjunta

* La mesa extensible se puede quitar para descubrir el brazo libre.

* Para quitarla, tire hacia la izquierda.

* Para fijarla, presione firmemente hacia la derecha hasta que encaje.

* El brazo libre es ideal para coser artículos tubulares como ribetes, pantalones y dobladillos en las mangas.

1

16

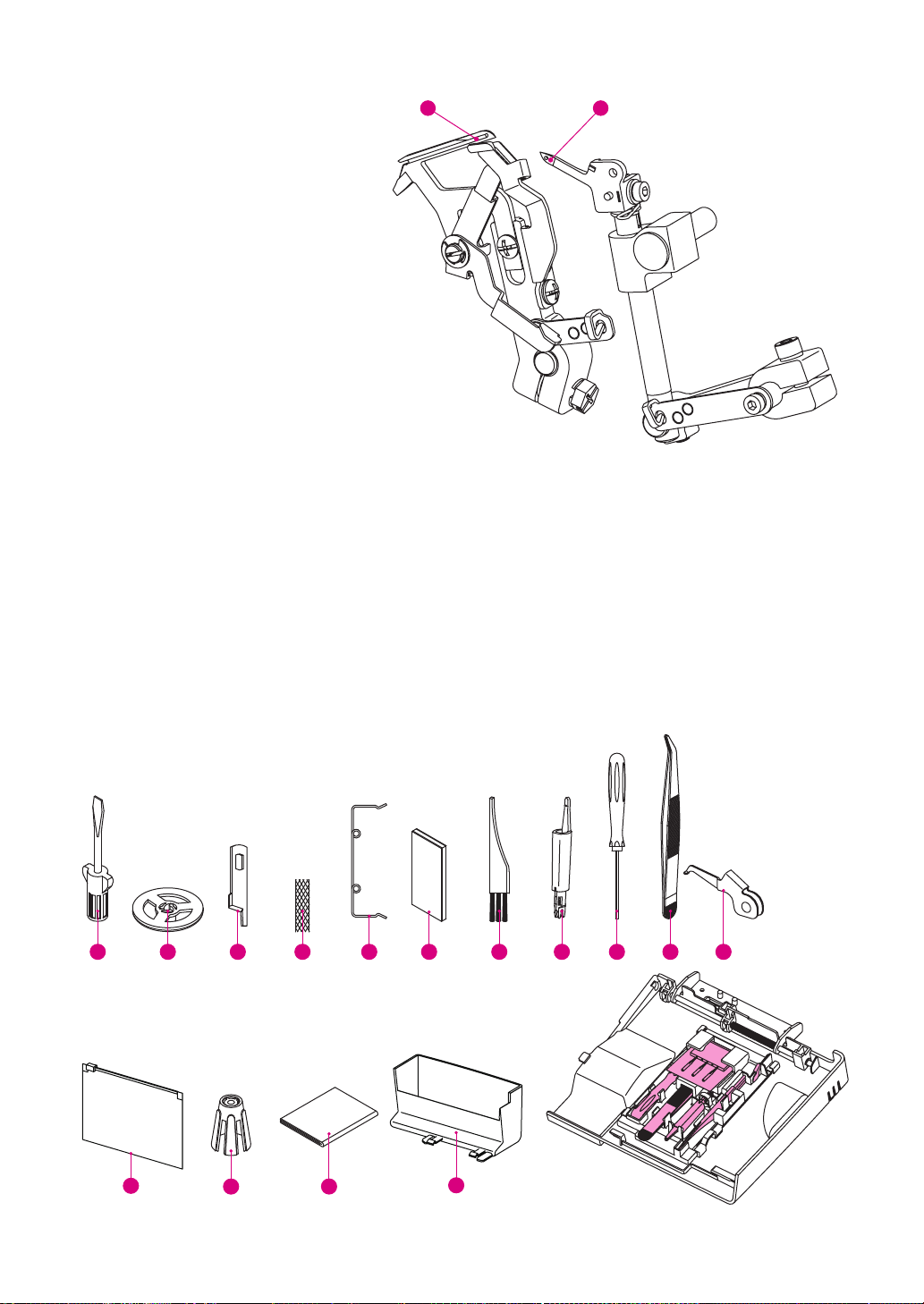

(3) MAIN PARTS BEHIND THE LOOPER COVER

1. Upper looper

21

2. Lower looper

2. ACCESSORIES

Accessories No. 1~6 are contained in the accessory bag.

1. Flat blade screw driver

2. Thread cap (4)

unreeling

3. Upper cutter

4. Anti-spill net (4)

5. Thread guide

6. Needle set

7. Brush

8. Needle threader

Note : No. 7~12 commonly used accessories can place on looper cover, sewing will be more convenient.

9. Screw driver

10. Tweezers

11. 2-thread converter

12. Accessory bag

13. Spool holder (4)

14. Dust cover

15. Chip box

1

2

12

13

3

4

5

14

6

15

7

8

109

11

17

(3) PARTIES PRINCIPALES DERRIÈRE LE COUVERCLE DE BOUCLEUR

1. B oucleur supérieur

2. Boucleur inférieur

(3) COMPONENTES PRINCIPALES TRAS LA TAPA DEL ÁNCORA

1. Áncora superior

2 . Áncora inferior

2. ACCESSOIRES

Les accessoires n 1 à 6 sont contenus dans le sac à accessoires.

os

1. Tournevis à lame plate

2. Chapeau de déroulement de bobine (4)

3. Couteau supérieur

4. Filet anti-déroulement (4)

5. Guide-fils

6. Jeu d'aiguilles

7. Brosse

9. Tournevis

10. Brucelles

11. Convertisseur 2 fils

12. Sac à accessoires

13. Porte-bobine (4)

14. Housse

15. Boîte à déchets

8. Enfileur d'aiguille

Remarque : Les accessoires couramment utilisés n 1 à 7 peuvent être mis sur le couvercle de boucleur, la

os

couture sera plus commode.

2.

ACCESORIOS

En la bolsa de accesorios se encuentran los accesorios nº 1-6

Destronillador plano

1.

2. Tapa de la (4)bobina

3. Cuchilla superior

4. Red antiderrame (4)

5. Guía de hilo

6. Juego de agujas

7. Cepillo

Enhebrador de aguja

8.

Destornillador

9.

10. Pinzas

11. Convertidor de 2 hilos

12. Bolsa de accesorios

13. Portacarretes (4)

14. Cubierta protectora

15. Caja de virutas

Nota: Los accesorios de uso común, nº 7-12, pueden colocarse bajo la tapa del áncora,

para facilitar la costura.

18

3. OPTIONAL ACCESSORIES

Optional presser feet specially prepared for this machine are available at your dealer. The snap-on type

presser foot used on this machine allows easy removal and replacement.

(1) OVERLOCK PRESSER FOOT

Elasticator foot

The Elasticator foot guides and stretches narrow elastic (6-12mm, 1/4~1/2”) wear,

lingerie and other elastic insertion techniques.

Blind stitch foot

The Blind stitch foot is perfect for sewing invisible hems and for applying lace.

The hem is sewn, overcast and trimmed in one step.

Beading foot

The Beading foot smoothly guides beads and pearls through a channel on the

foot for easy application on garments or crafts.

(2) EXTENSION TABLE SET

Cording foot

The Cording foot is perfect for inserting packaged piping into seams and on

edges for a tailored finish. The trim is sewn between the two layers of fabric in

one step. A groove under the foot helps guide the piping. You can also create

your own piping for a custom finish.

The Cording foot makes it fast and easy to cover cording with fabric and to insert

piping into seams for a professional look!

Taping foot

The Taping foot is used to apply seam tapes to seams to prevent stretching. It

is especially good for stabilizing shoulder seams. With this foot you can

reinforce and construct seams in one step.

Gathering foot

The Gathering foot easily makes and attaches shirrs in one step to garments,

pillows, and other home decorative items with this shirring foot.

Extension Table Set

Including extension table, four legs and push pin. Assemble the extension table

and legs according to the illustrations provided with the table. The push pin is

used in the small holes in the table to hold your fabric in place when sewing

circles.

19

3. ACCESSOIRES FACULTATIFS

Des pieds presseurs facultatifs spécialement préparés pour cette machine sont disponibles chez votre

revendeur. Le pied presseur de type à poser utilisé sur cette machine permet un retrait et un

remplacement facile.

(1)

PIEDS PRESSEURS DE SURJETEUSE

Pied pose élastique 

Le pied pose élastique guide et étire les parties élastiques étroites (6-12

mm, 1/4-1/2''), la lingerie et autres techniques d'insertion d'élastique.

Pied á point invisible

Le pied à point invisible est parfait pour coudre des ourlets invisibles ainsi que

pour appliquer de la dentelle . L'ourlet est cousu, couvert et coupé en une seule

étape.

Pied pose perles 

Le pied pose perles guide en douceur les perles par un canal sur le pied pour

une application facile sur des vêtements ou articles artisanaux.

Pied pour passepoil

Le pied pour passepoil parfait pour insérer des passepoils conditionnés

dans les coutures et sur les bords pour un fini personnalisé. La garniture est

cousue entre les deux couches de tissu en une étape. Une rainure sous le

pied aide à guider le passepoil. Vous pouvez aussi créer votre propre

passepoil pour un fini personnalisé.

Le pied pour passepoil rend rapide et facile la couverture de la ganse par du

tissu et pour insérer un passepoil dans les coutures pour une apparence

professionnelle !

Pied pose ruban

Le pied pose ruban est utilisé pour appliquer des rubans couvre couture pour

empêcher l'étirement. Il est particulièrement bon pour stabiliser les coutures

d'épaule. Avec ce pied vous pouvez renforcer et faire des coutures en une

étape.

Pied á froncer

Le pied á froncer crée et fixe des fronces en une étape aux vêtements,

oreillers et autres articles de décoration d'intérieur.

(2) ENSEMBLE DE RALLONGE DE TABLE

Rallonge de table 

Comprend une rallonge de table, quatre pieds et une broche. Assemblez la

rallonge de table et les pieds selon les illustrations fournies avec la rallonge de

table. La broche est utilisée dans les petits trous de la table pour tenir votre tissu

en place lors de la couture de cercles.

20

3. ACCESORIOS OPCIONALES

Puede encontrar los pies prensatelas opcionales preparados especialmente para esta máquina en su tienda

habitual. El enganche del prensatelas que se utiliza en esta máquina permite que se cambie con facilidad.

(1)

PRENSATELAS DE REMALLADORA

Pie para elásticos

El guía y estira un elástico estrecho (6-12 mm, 1/4 ~ 1/2”), pie para elásticos

lencería y otras técnicas de inserción elástica.

Pie de puntada ciega

El pie de puntada ciega es perfecto para dobladillos invisibles o pegar encaje.

El dobladillo se cose, se cubre y se recorta en un solo paso.

Pie de abalorios

El pie de abalorios guía suavemente las cuentas y perlas a través de un canal

en el pie para una colocación fácil en prendas o artesanías.

Pie de cordaje

El es perfecto para insertar tubos forrados en las costuras y en los pie de cordaje

bordes para un acabado a medida. La moldura se cose entre las dos capas de

tejido en un solo paso. Una ranura debajo del pie ayuda a guiar el tubo.

También puede crear su propio tubo para un acabado personalizado.

pie de cordaje

¡El hace que sea rápido y fácil cubrir cordones con la tela e

insertar tubos en las costuras para conseguir un aspecto profesional!

Pie de cintas

El pie de cintas se utiliza para colocar cintas a las costuras y evitar que se

desgarren. Es especialmente bueno para estabilizar las costuras de los hombros.

Con este pie puede reforzar y coser en un solo paso.

Pie de fruncido

El hace y fija fácilmente los pliegues en un solo paso a prendas, pie de fruncido

almohadas y otros artículos decorativos para el hogar.

(2) JUEGO DE MESA EXTENSIBLE

Juego de mesa extensible

Incluye la mesa extensible, cuatro patas y el pasador.

Ensamble la mesa extensible y las patas según el esquema proporcionado con

la mesa. El pasador es para que los pequeños orificios de la mesa fijen la tela

en su sitio al coser círculos.

21

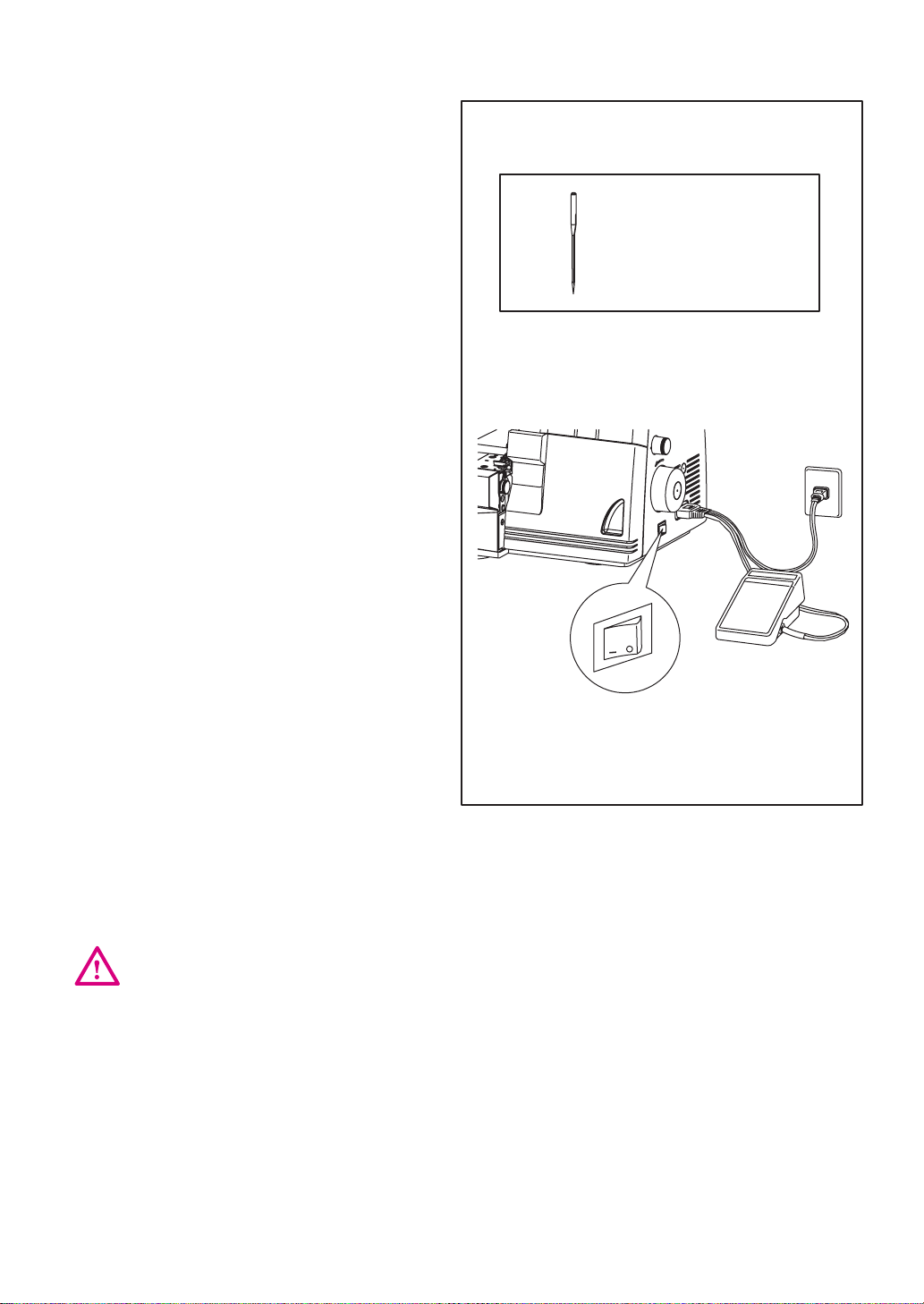

4. NEEDLE INFORMATION

This overlock uses a flat shank household needle

that eliminates the possibility of inserting the needle

backwards.

Do not attempt to use a standard household sewing

machine needle of any size or type in this overlock.

Needle ELx705 size 14/90 is finished with the

machine.

Only use Needle ELx705 size 14/90 and 12/80 as

supplied in the accessory case.

5. PREPARATION PRIOR TO SEWING

* Connect the controller/electric plug to the machine

receptacle.

* Plug power line into electric outlet.

* Power Switch: Push " l " mark side to turn "ON”

Push "O" mark side to turn "OFF”

* To run the machine and control the speed, press

the controller.

ELx705

Overlock needle

F

F

N

O

O

* The harder you press, the faster the machine will

sew.

Use only foot controller provided with this machine.

(Type 4C-316B for U.S.A. & CANADA only)

* To stop the machine from sewing, remove your

foot from the controller.

POLARIZED PLUG INFORMATION (FOR U.S.A. & CANADA ONLY)

This appliance has a polarized plug (one blade wider than the other). To reduce the risk of electric shock, this

plug is intended to fit in a polarized outlet only way. If the plug does not fit fully in the outlet, reverse the plug.

If it still does not fit contact a qualified electrician to install the proper outlet. Do not modify the plug in any way.

* Be sure that the electrical voltage of the electric outlet (wall receptacle) is the same as the rated voltage of

the motor.

* Handle the foot controller with care and avoid dropping it on the floor. Be sure not to place anything on top

of it when not in use.

* Disconnect the power line plug from the electric outlet when changing needles, presser feet or when

leaving the machine unattended. This eliminates the possibility of starting the machine by accidentally

pressing the controller.

22

4. INFORMATIONS SUR LES AIGUILLES

Ce overlock utilise une aiguille à tige platequi

élimine la possibilité d’insérer les aiguillesà l’envers.

N'essayez pas d'utiliser avec cette surjeteuse des

aiguilles standard, de n'importe quelle taille, de

machine à coudre de maison.

Une aiguille ELx705 de taille 14/90 mise sur

la machine.

N'utilisez que des aiguilles ELx705 de taille 14/90

et 12/80 comme celles fournies dans la boîte à

accessoires.

5. PRÉPARATION AVANT LA COUTURE

* Branchez la pédale/fiche électrique à la prise de

la machine.

* Branchez le cordon d'alimentation à une prise

secteur.

* Poussez l'interrupteur d'alimentation sur "I"

pour mettre le courant.Poussez sur "O"

pour couper le courant.

* Appuyez sur la pédale pour faire tourner la

machine et contrôler la vitesse.

* Plus vous appuyez plus vite la machine coudra.

* Retirez votre pied de sur la pédale pour

arrêterN'utilisez que la pédale fournie avec cette

machine.

ELx705

Aiguille de surjeteuse

F

F

N

O

O

la machine de coudre

(Type 4C-316B pour les É.-U.et le Canada uniquement)

INFORMATIONS SUR LA FICHE POLARISÉE (POUR LES É.-U. ET LE CANADA UNIQUEMENT)

Cet appareil a une fiche polarisée (une broche plus large que l'autre). Pour réduire le risque de décharge

électrique cette fiche est prévue de ne s'adapter que dans un sens dans une prise polarisée. Renversez la

fiche si elle ne s'adapte pas complètement dans la prise. Si elle ne s'adapte toujours pas complètement

contactez un électricien qualifié pour installer une prise correcte. Ne modifiez la fiche en aucune façon.

* Assurez-vous que la tension de la prise secteur (prise murale) est la même que la tension nominale du

moteur.

* Manipulez la pédale avec soin et évitez de la laisser tomber. Assurez-vous de ne rien mettre dessus quand

elle n'est pas en utilisation.

* Débranchez la fiche du cordon d'alimentation de la prise secteur lors du changement d'aiguille, de

pied presseur ou quand vous laissez la machine sans surveillance. Cela élimine une mise en marche

de la machine par appui accidentel sur la pédale.

23

4.

INFORMACIÓN SOBRE LAS AGUJAS

Esta remalladora utiliza una aguja do méstica de

cabo plano que elimina la posibilidad de insertar la

aguja al revés.

No intente utilizar una aguja de una máquina de

coser doméstica estándar de ningún tamaño o tipo

en esta remalladora.

La aguja ELx705 tamaño 14/90 está diseñada para

esta máquina.

Utilice únicamente el tamaño 14/90 y 12/80

de la aguja ELx705 que se suministra en la caja de

accesorios.

5.

PREPARACIÓN ANTES DE COSER

* Conecte el pedal al receptáculo de la máquina.

* Enchufe el cable en la toma de corriente.

* Interruptor: En la posición " l " se enciende

En la posición "O" se apaga

ELX705

Aguja de sobrehilar

* Para que la máquina funcione y controlar la

velocidad accione el pedal.

F

F

N

O

O

* A mayor presión, mayor será la velocidad de

costura.

* Para detener la máquina levante el pie del pedal.

Utilice unicamente el pedal proporcionado con la máquina.

(El modelo 4C-316B es solo para EE.UU. y CANADÁ)

INFORMACIÓN SOBRE EL ENCHUFE POLARIZADO (SOLO PARA EE.UU. Y CANADÁ)

Este aparato tiene un enchufe polarizado (una hoja más ancha que la otra). Para reducir el riesgo de

electrocución, este enchufe está diseñado para encajar de una única forma en una toma de corriente

polarizada. Si el enchufe no encaja completamente en la toma de corriente, invierta el enchufe.

Si continúa sin encajar, comuníquese con un electricista cualificado para instalar la toma de corriente.

No modifique el enchufe de ninguna manera.

* Asegúrese de que el voltaje de la toma eléctrica (receptáculo de la pared) sea igual que el del motor.

* Maneje el pedal con cuidado y evite que caiga al suelo. Asegúrese de no colocar nada sobre él cuando no

esté en uso.

* Desconecte el enchufe de la toma de corriente cuando cambie las agujas, los prensatelas o cuando deje la

máquina sin vigilancia. Esto elimina la posibilidad de que la máquina se encienda accidentalmente si se

presiona el pedal.

24

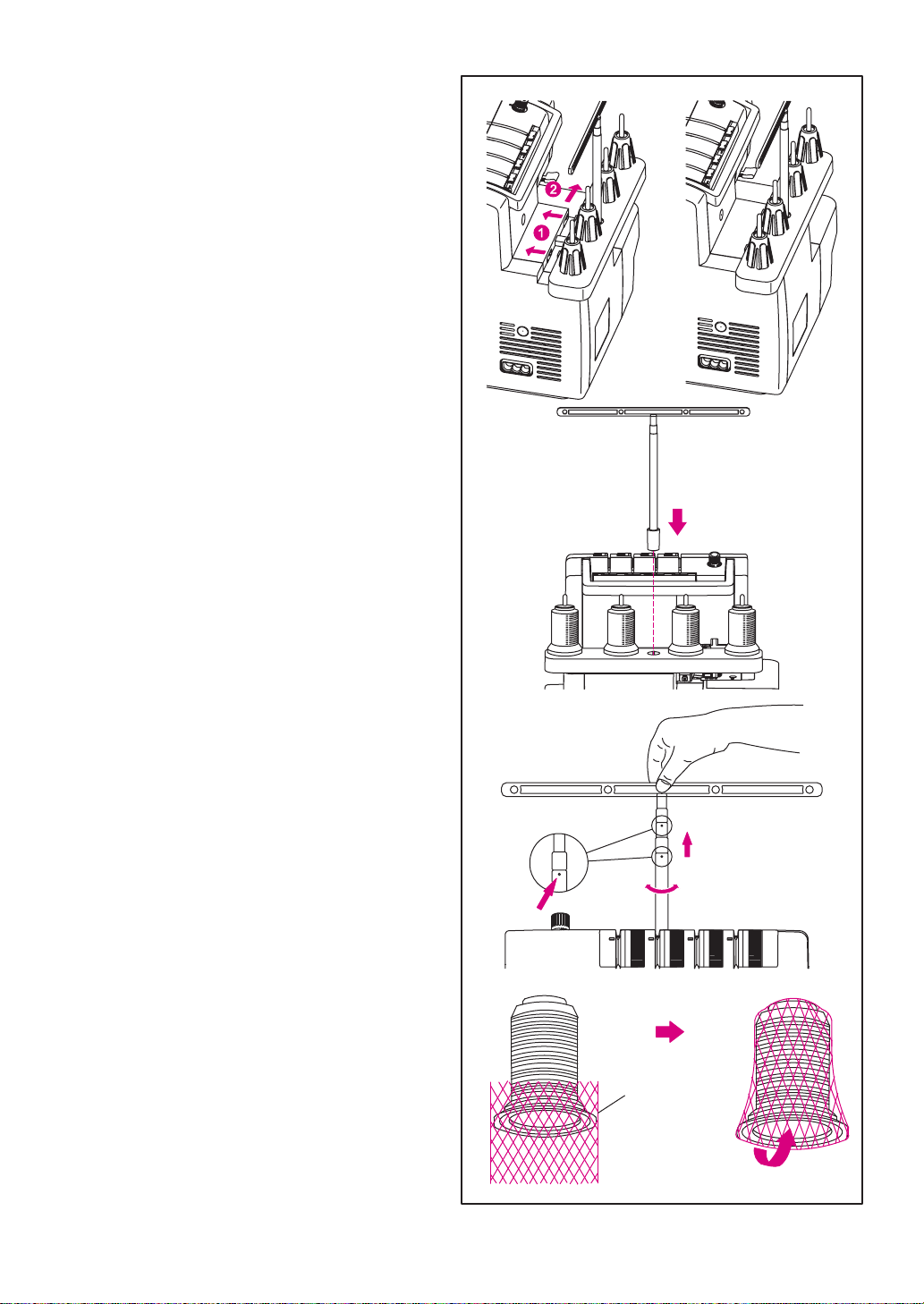

6. TELESCOPIC THREAD STAND

* Place the thread spools over the cone holders on

the spool pin.

* If the machine is already threaded, straighten the

threads to prevent tangling.

7. PREPARATION FOR THREADING

(1) SETTING UP THE THREAD GUIDE

HOLDER

* Fully extend the thread guide holder.

* The two joints on the telescope will click into place

when they are correctly positioned.

* Center the thread guides above the spool pins.

* Place thread over the cone adapters on the spool

pins.

Note : Your new machine is threaded to sew

“4-Thread Overlock”. Refer to Page 35 for

instructions on tying onto the threads.

(2) ANTI-SPILL NET

* When using synthetic threads that easily spill off

the cone, slip the anti-spill net furnished with the

machine over the thread from the bottom of the

cone leaving the thread end hanging free at the

top the anti-spill net as shown at right.

Anti-spill net

Filet anti-déroulement

Red antiderrame

25

6. PORTEGUIDE-FILS TÉLESCOPIQUE6. SOPORTE TELESCÓPICO

* Mettez les bobines de fil sur les cônes de

support sur les broches de bobine.

* Si la machine est déjà enfilée redressez les fils

pour empêcher un emmêlement.

* Coloque los carretes sobre los soportes de cono

en el portacarretes.

*

Si la máquina ya está enhebrada, tense los hilos

para evitar que se enreden.

7. PRÉPARATION DE L'ENFILAGE7. PREPARACIÓN PARA ENHEBRAR

(1) POSITIONNEMENT DU PORTE-GUIDE-FILS

* Allongez complètement le porte-guide-fils.

* Les deux parties télescopiques s'enclencheront

quand elles seront en position correcte.

* Centrez les guide-fils au-dessus des broches

de bobine.

* Mettez les bobines de fil sur les cônes de

support sur les broches de bobine.

Remarque : Votre nouvelle machine est enfilée

pour la couture"au point de surjet 4 fils"

Voir la page 36 pour les instructions

pour attacher les fils.

(1) CONFIGURACIÓN DEL PORTAGUÍAS

* Extienda completamente el portaguías.

*

Las dos articulaciones del telescopio emitirán

un pequeño chasquido cuando estén colocadas

correctamente.

*

Centre las guías por encima de los pasadores de

carrete.

Coloque el hilo sobre los adaptadores de cono en *

los pasadores.

Nota: Su nueva máquina se enhebra para coser

"sobrehilados de 4 hilos". Consulte la página

para obtener instrucciones sobre cómo atar los

hilos.

36

(2) FILET ANTI-DÉROULEMENT

* Les fils en matériau synthétique glissent

facilement hors de la bobine, glissez le filet anti-

déroulement fourni avec la machine sur le fil à

partir du bas du cône en laissant l'extrémité du

fil pendre librement en haut du filet anti-

déroulement comme montré à droite.

(2) RED ANTIDERRAME

* Para hilos sintéticos que se sueltan fácilmente del

cono, deslice la red antiderrame provista con la

máquina sobre la bobina desde la parte inferior del

cono, dejando el extremo del hilo colgando en la

parte superior de la red antiderrame, como se

muestra a la derecha.

26

(3) SPOOL CAP

* When using a regular thread spool, fit the spool

cap supplied with the machine onto the thread

spool as shown at right.

8. REMOVAL AND REPLACEMENT OF

CHIP BOX

(1) REPLACEMENT

* Position the machine so the front is nearly

aligned with the edge of the table.

* Insert the chip box under the looper cover. Be

sure the left side of chip box is mounted near the

cutter where the scraps drop.

(2) REMOVAL

Press in

Poussez sur la broche

Presionar

Spool cap

Chapeau de bobine

Tapa del carrete

Thread spool

Bobine de fil

Carrete

* To remove, hold the chip box as shown and pull it

outward.

9. HOW TO OPEN AND CLOSE LOOPER

COVER

Be sure to turn off power switch.

(1) OPEN LOOPER COVER

* Push the looper cover to the right as far as it will

go.

* Pull looper cover down toward you.

(2) CLOSE LOOPER COVER

* First pull the looper cover upward and then slide it

to the left until it locks.

Note : The looper cover has a safety switch and

the machine will not sew if the looper cover

is open.

1

2

1

2

Assurez-vous que le couvercle de

boucleur est fermé lors d'une couture.

27

(3) CHAPEAU DE BOBINE(3) TAPA DEL CARRETE

* Lors de l'utilisation d'une bobine normale de fil,

mettez le chapeau de bobine fourni avec la

machine sur la bobine de fil comme montré à

droite.

8. RETRAIT ET REMISE DE LA BOITE À

DÉCHETS

(1) REMISE

* Placez la machine pour que son avant soit

presque ligné avec le bord de la table.

* Insérez la boîte à déchets sous le couvercle de

boucleur. Assurez-vous que le côté gauche la boite

à déchets est monté près du couteau là où les

déchets tombent.

(2) RETRAIT

* Cuando utilice un carrete de hilo normal,

coloque la tapa del carrete suministrada con la

máquina en el carrete de hilo como se muestra a la

derecha.

8. RETIRADA Y REEMPLAZO DE LA CAJA DE

VIRUTAS

(1) REEMPLAZO

* Coloque la máquina de manera que el frente esté casi

alineado con el borde de la mesa.

*

Inserte la caja de virutas debajo de la tapa del áncora.

Asegúrese de que el lado izquierdo de la caja de

virutas esté montado cerca del cortador por donde

caen los restos.

(2) RETIRADA

* Pour le retrait tenez la boîte à déchets comme

montré et tirez-la vers l'extérieur.

9. COMMENT OUVRIR ET FERMER LE

COUVERCLE DE BOUCLEUR

Assurez-vous d'avoir poussé sur le ''O'' de

l'interrupteurd'alimentation.

(1) OUVERTURE DU COUVERCLE DE

BOUCLEUR

* Poussez le couvercle de boucleur vers la droite

aussi loin qu'il peut aller.

* Tirez le couvercle de boucleur vers le bas et

vers vous.

(2) FERMETURE DU COUVERCLE DE

BOUCLEUR

* Tirez d'abord le couvercle de boucleur vers le haut

et faites-le glisser vers la gauche jusqu'à ce qu'il

se verrouille.

Remarque : Le couvercle de boucleur a un

interrupteur de sécurité et la machine ne tournera

pas si le couvercle de boucleur est ouvert.

Assurez-vous que le couvercle de

boucleur est fermé lors d'une couture.

* Para quitarla, sostenga la caja de virutas como se

muestra y tire de ella hacia afuera.

CÓMO ABRIR Y CERRAR LA TAPA DEL

9.

ÁNCORA

Asegúrese de apagar el interruptor de encendido.

APERTURA DE LA TAPA DEL ÁNCORA

(1)

* Empuje la tapa del áncora hacia la derecha todo lo

que pueda.

Tire de la tapa del áncora hacia usted.

*

(2) CIERRE DE LA TAPA DEL ÁNCORA

* Primero, tire de la tapa del áncora hacia arriba y

luego deslícela hacia la izquierda hasta que se

bloquee.

Nota: La tapa del áncora tiene un interruptor de

seguridad y la máquina no coserá si está abierta.

Asegúrese de que la tapa del áncora esté

cerrada al coser.

28

10. HOW TO REMOVE AND INSERT

NEEDLES

(1) NEEDLE POSITION

1

* With this machine, two needles can be inserted to

the needle clamp as shown in the drawing, single

or two needles can be used for sewing.

* The Instruction Manual refers to different needle

positions by illustrating the needle clamp at right.

Note : When both the left and right overlock needles

are inserted, the left needle will be slightly

higher than the right.

Overlock right needle

Aiguille droite de surjeteuse

Aguja derecha

Overlock left needle

Aiguille gauche de surjeteuse

A

Aguja izquierda

B

Right overlock needle thread

Fil d'aiguille droite

de surjeteuse

Hilo de la aguja derecha

Left and right overlock

needle thread

Fil d'aiguille gauche

de surjeteuse

Hilo de la aguja

derecha e izquierda

(2) TO REMOVE NEEDLE (S)

Be sure to disconnect the machine from the

electric outlet before removing needle(s).

* Turn the hand wheel toward you until the needles

are at their highest position.

* Place a thick piece of fabric [such as felt] under

the presser foot. Lower the needles halfway into

the fabric.

* Loosen, but do not remove the needle clamp

screw with the allen key while you are holding the

needles.

A. Overlock left needle

B. Overlock right needle

Note : When inserting needles into the A and/or B

needle clamps it is necessary to loosen the

needle clamp screws for both A and B.

NOTE : After removing the specific needle which

is not currently to be used for sewing, remember to

fasten the set screw in the screw hole of the needle

clamp and to just fasten tight into the hole.

B

Flat surface to the rear

Surface plane à l'arrière

Superficie plana del tope

BA

A

B

Please do not over-tighten the screw into the hole or

the needle clamp will be damaged.

29

10. COMMENT RETIRER ETMETTRE

DES AIGUILLES

10. CÓMO RETIRAR E INSERTAR AGUJAS

(1) POSITIONS DES AIGUILLES

(1) POSICIÓN DE LA AGUJA

1

* Avec cette machine deux aiguilles peuvent être

insérées dans le pince-aiguilles comme montré

sur le dessin, une seule ou deux aiguilles

peuvent être utilisées pour coudre.

* Le manuel d’instructions fait référence aux

positions différentes de l’aiguille en illustrant la

pince à aiguilles à droite.

Remarque : Quand les aiguilles gauche et droite de

surjeteuse sont insérées,

l'aiguille gauche est légèrement plus

haute que l'aiguille droite.

(2)

RETRAIT D'AIGUILLE(S)(2) RETIRAR AGUJAS

Assurez-vous de débrancher la machine de

la prise secteur avant d'enlever l'/les

aiguille(s).

* Tournez le volant vers vous jusqu'à ce que les

aiguilles soient à leur position la plus haute.

* Con esta máquina, se pueden insertar dos agujas en la

abrazadera de la aguja, como se muestra en el dibujo,

y se puede usar agujas simples o dobles para coser.

* El manual muestra las diferentes posiciones de las

agujas en la abrazadera como se ilustra a la derecha.

Nota: Al insertar ambas agujas de sobrehilar, la aguja

izquierda deberá estar ligeramente más alta que

la de la derecha.

Asegúrese de desconectar la máquina de la red

antes de retirar la(s) aguja(s).

* Gire el volante hacia usted hasta que las agujas

estén en su posición más alta.

* Mettez un morceau de tissu épais (comme le

feutre) sous le pied presseur. Abaissez les

aiguilles à mi-chemin dans le tissu.

* Desserrez sans la retirer la vis de pince-aiguille

avec la clé hexagonale tout en tenant les

aiguilles.

A. Aiguille gauche de surjeteuse

B. Aiguille droite de surjeteuse

Remarque : Lors de l'insertion des aiguilles dans

le pince-aiguille A et/ou B il est

nécessaire de desserrer les vis de

pince-aiguille A et B.

REMARQUE: Après avoir retiré l'aiguille particulière

qui ne doitpas être utilisée pour la couture actuelle

souvenez-vous de serrer la vis de fixation dans le

trou de vis du pince-aiguille et de juste bien la serrer

dans le trou.

Ne sur-serrez pas la vis dans le trou sous peine

d'endommager le pince-aiguille.

* Coloque una pieza gruesa de tela [como fieltro] debajo

del prensatelas. Baje las agujas hasta la mitad en la

tela.

* Afloje, pero no retire el tornillo de la abrazadera de la

aguja con la llave allen mientras sostiene las agujas.

A. Aguja izquierda

B. Aguja derecha

Nota: Al insertar agujas en las abrazaderas A y/o B, es

necesario aflojar ambos tornillos de la

abrazadera tanto el A como el B.

NOTA: Después de retirar la aguja con la que no se va

a coser, recuerde que debe apretar el tornillo de

fijación en el orificio correspondiente de la abrazadera

y sujetarlo firmemente.

No apriete demasiado el tornillo porque se podría dañar

la abrazadera.

30

(3) TO INSERT NEEDLES (S)

* Hold the needle with the flat surface to the back.

* Insert the needle into the needle socket as far as it

will go.

* When inserting a needle, if you first lower it down

into the hole in the stitch plate it will line up with
the needle socket. Then direct it upwards.

Note : When inserting needles into the A or B

sockets it is necessary to loosen both A & B
allen Screws. After inserting the needles
equally tighten both screws*

This machine uses ELx705 needles. Do not use
Standard Household Needles.

11. PRESSER FOOT LIFT

* Raise the presser foot by left down presser foot lift

lever at the left side of the machine.

* Take down the presser foot lift lever down

the presser foot in the extra lift position.

12. CHANGE PRESSER FOOT

To tighten

To loosen

Turn off the main power switch and unplug
the machine.

* Raise the presser foot.

* Turn the hand wheel toward you until the needles

are at the highest position.

* Push the red button on the back of the presser

foot ankle to release the presser foot.

* Raise the presser foot to the extra lift position and

the foot will come off.

* Place the new foot with the pin right underneath

the groove of the ankle while in the extra lift
position.

* Lower the presser foot. Push the red button on the

back of the presser foot ankle and the foot will
snap into place.

31

(3) MISE D'AIGUILLE(S) (3) INSERTAR AGUJAS

* Tenez l'aiguille avec la surface plane vers l'arrière.
* Insérez l'aiguille dans son logement aussi loin

qu'elle va.

* Lors de l'insertion d'une aiguille si vous

l'abaissez d'abord dans le trou de la plaque à
aiguille elle s'alignera avec le logement d'aiguille.
Puis dirigez-la vers le haut.

Remarque : Lors de l'insertion des aiguilles dans le

logement A ou B il est nécessaire de
desserrer les deux vis à six pans creux
A et B. Après avoir inséré les aiguilles
serrez de façon égale les deux vis*

Cette machine utilise des aiguilles ELx705.
N'utilisez pas des aiguilles standard de machine
nonindustrielle.

* Sostenga la aguja con la superficie plana hacia atrás.

*Inserte la aguja todo lo posible en su receptáculo.

* Cuando inserte una aguja, si primero la introduce en

Nota: Al insertar agujas en los receptáculos A y/o B,

Esta máquina utiliza agujas ELx705.
No utilice agujas domésticas estándar.

11. RELEVEMENT DU PIED PRESSEUR 11.

* Relevez le pied-de-biche en abaissant son levier

situé derrière de la machine.

* Baisser le levier de levée de pied-de-biche met

en place le pied-de-biche dans la position la plus
haute.

* Levantar el pie del prensatelas bajando la palanca

* Bajar el elevador del prensatelas levantar el

el orificio de la placa de agujas, se alineará con el
receptáculo. Entonces diríjala hacia arriba.

es necesario aflojar ambos tornillos tanto el A
como el B. Apriete ambos tornillos por igual
después de insertar las agujas.

ELEVADOR DEL PRENSATELAS

de elevación en el lado izquierdo de la máquina.

prensatelas a una posición adicional.

12. CHANGEMENT DE PIED PRESSEUR 12. CAMBIAR EL PRENSATELAS

Poussez sur "O" de l'interrupteur
d'alimentation et débranchez la machine.

* Relevez le pied presseur.

* Tournez le volant vers vous jusqu'à ce que les

aiguilles soient à leur position la plus haute.

* Poussez le bouton rouge à l'arrière de

la cheville de pied presseur pour libérer le pied
presseur.

* Relevez le pied presseur en position de

relèvement augmenté et le pied sortira.

* Mettez le nouveau pied avec la broche juste

sous la rainure de la cheville tout en étant en
position de relèvement augmenté.

* Abaissez le pied presseur. Poussez le bouton

rouge à l'arrière de la cheville de pied presseur et
le pied presseur s'enclenchera en place.

32

Apague el interruptor principal y desenchufe la
máquina.

* Levante el prensatelas.

Gire el volante hacia usted hasta que las agujas estén

*

en su posición más alta.

Presione el botón rojo de la parte posterior de la

*

caña del prensatelas para aflojar el pie.

Eleve el prensatelas a la posición de elevación

*

adicional, esto desprenderá el pie.

Coloque el pie nuevo con el pasador justo debajo

*

de la ranura de la caña mientras se encuentra en
esta posición.

Baje el prensatelas. Presione el botón rojo de la*
parte posterior de la caña del prensatelas para fijarlo
en su sitio.

13. HOW TO DISENGAGE MOVABLE UPPER
CUTTER

Be sure to turn off power switch.

(1) TO PLACE MOVABLE UPPER CUTTER IN

NON-WORKING POSITION

1

* Open looper cover (page 27).

1

* Push the movable upper cotter holder to the right

as far as it will go.

1

* Turn the holder toward t until the upper cutterfron

clicks into a lock position.

1

(2) TO PLACE MOVABLE UPPER CUTTER IN

WORKING POSITION

1

* Open looper cover.

1

* Push the movable upper cutter holder to the right

as far as it will go.

1

* Turn the holder toward back until the upper cutter

clicks into the working position.

Always close looper cover before operating

machine.

1

2

1

2

14. TO CONVERT UPPER LOOPER TO
2-THREAD CONVERTER

Be sure to turn off power switch

When not threading the upper looper, the 2-thread
converter must be engaged into the upper looper
eye.

1

(1) TO USE THE 2-THREAD CONVERTER

1

* To engage the 2-thread converter, insert the sharp

part into the eye of upper looper.

1

* A raised point located in the trough of 2-thread

converter must be inserted and fixed in the eye of
the 2-thread converter.

1

* When using the upper looper, the 2-thread

converter must be disengaged.

1

(2) TO DISENGAGE TO UPPER LOOPER

1

* To disengage the 2-thread converter, raise the

handle of upper looper according to picture .

3

1

2

3

33

13.

COMMENT DÉGAGER LE COUTEAU

SUPÉRIEUR MOBILE

13. CÓMO DESACOPLAR LA CUCHILLA

SUPERIOR MÓVIL

Assurez-vous d'avoir poussé l'interrupteur

d'alimentation sur "O".

POUR METTRE LE COUTEAU

(1)

SUPÉRIEUR MOBILEEN POSITION

INACTIVE

1

* Ouvrez le couvercle de boucleur (page 28).

* Poussez le porte-couteau supérieur mobile vers

la droite aussi loin qu'il peut aller.

* Tournez le porte-couteau vers l'avant jusqu'à ce

que le couteau supérieur s'enclenche en

position verrouillée.

(2) POUR METTRE LE COUTEAU

SUPÉRIEUR MOBILEEN POSITION

ACTIVE

* Ouvrez du couvercle de boucleur.

* Poussez le porte-couteau supérieur mobile vers

la droite aussi loin qu'il peut aller.

* Tournez le porte-couteau vers l'arrière jusqu'à ce

que le couteau supérieur s'enclenche en

position de fonctionnement.

1

Fermez toujours le couvercle du boucleur

avant d'utiliser la machine.

Asegúrese de apagar el interruptor de encendido.

(1) COLOCAR LA CUCHILLA SUPERIOR MÓVIL

EN UNA POSICIÓN DE REPOSO

* Abra la tapa del áncora (pág. 28).

* Empuje el soporte de la cuchilla superior móvil hacia

la derecha todo lo que pueda.

* Gire el soporte hacia delante hasta que la cuchilla

superior se bloquee con un ligero chasquido.

(2) COLOCAR LA CUCHILLA SUPERIOR MÓVIL

EN UNA POSICIÓN DE TRABAJO

* Abra la tapa del áncora.

* Empuje el soporte de la cuchilla superior móvil hacia

la derecha todo lo que pueda.

* Gire el soporte hacia atrás hasta que la cuchilla

superior se bloquee con un ligero chasquido.

Cierre siempre la tapa del áncora antes de

utilizar la máquina.

14. POUR CONVERTIR LE BOUCLEUR

SUPÉRIEUR EN CONVERTISSEUR

2 FILS

Assurez-vous d'avoir poussé sur "O" de

l'interrupteur d'alimentation.

Quand vous n'enfilez pas le boucleur supérieur, le

convertisseur 2 fils doit être engagé dans l'œil du

boucleur supérieur.

(1) POUR UTILISER LE CONVERTISSEUR 2 FILS

* Pour engager le convertisseur 2 fils, insérez la partie

pointue dans l'œil du boucleur supérieur.

* Un point saillant situé dans la dépression du

convertisseur 2 fils doit être inséré et fixé dans

l'œil du convertisseur 2 fils.

* Le convertisseur 2 fils doit être

désengagé quand le boucleur supérieur est utilisé.

(2) POUR DÉSENGAGER DU BOUCLEUR

SUPÉRIEUR

* Pour désengager le convertisseur 2 fils,

soulevez la poignée du boucleur supérieur

selon la figure .

3

14. ADAPTAR EL ÁNCORA SUPERIOR A

2 HILOS

Asegúrese de apagar el interruptor de encendido

Con el áncora superior sin enhebrar, se debe acoplar

el convertidos de 2 hilos en el ojo del áncora superior.

(1) UTILIZAR UN CONVERTIDOR DE 2 HILOS

* Para acoplar el convertidor de 2 hilos, inserte la parte

punzante en el ojo del áncora superior.

* Se debe insertar el punto que sobresale en el canal

del convertidor y fijarlo en el ojo del áncora.

* Cuando se utiliza el áncora superior, el convertidor de

2 hilos no debe estar acoplado.

(2) DESACOPLAR EL ÁNCORA SUPERIOR

* Para desacoplar el convertidor de 2 hilos,

levante el haste del áncora superior como se

muestra en la figura .

3

34

15. STANDARD OVERLOCK AND ROLLED

HEM STITCHING

(1) TO SEW STANDARD OVERLOCK

* Set seam width selection lever to N to move seam

width claw to standard overlock sewing position.

Note : Be sure to push seam width selection lever as

far as it will go in the direction of setting N.

(2) TO SEW ROLLED HEM

* Set seam width selection lever to R to retract the

seam width claw and set it for rolled hem.

Note : Be sure to push seam width selection lever as

far as it will go in the direction of setting R.

16. GENERAL THREADING INFORMATION

* Thread the machine in the order (1) to (4) as

shown at right.

Note : Threads go through the take-up lever cover

for Overlock as shown.

Tip : Your new machine is threaded to sew a

standard overlock. Tie your own threads to

these threads and carefully pull them through

the machine, to easily thread your new

overlock machine the first time.

Note : If the lower looper should come unthreaded,

do the following :

(1) Unthread the needle(s)

(2) Thread the lower looper

(3) Thread the needle(s)

35

3

4

2

1

15. COUTURE AU POINT DE SURJET

STANDARD ET COUTURE D'OURLET

ROULÉ

(1) POUR COUDRE AU POINT DE SURJET

STANDARD

* Régler le levier de sélection de la largeur de la

couture sur N pour déplacerla pince de la largeur

de la coutureà la position standard de couture

overlock.

Remarque : Assurez-vous de pousser le levier de

sélection de la largeur de la couture jusqu'à ce qu'il

aille dans le sens de N.

15. SOBREHILADO ESTÁNDAR Y PUNTADA DE

DOBLADILLO ENROLLADO

COSER UN SOBREHILADO ESTÁNDAR

(1)

* Posicione la palanca del ancho de costura en la N

para pasar a la posici ó n de sobrehilado est á ndar.

Nota : Aseg ú rese de llevar la palanca del ancho de

costura hasta el tope de la posici ó n N.

COSER UN DOBLADILLO ENROLLADO

(2)

(2) POUR COUDRE UN OURLET ROULÉ

* Régler le levier de sélection de la largeur de la

couture sur R pour rétracter la pince de la largeur

de la couture et la régler pour l'ourlet roulé.

Remarque : Assurez-vous de pousser le levier de

sélection de la largeur de la couture jusqu'à ce qu'il

aille dans le sens de R.

INFORMATIONS GÉNÉRALES SUR

16.

L'ENFILAGE

Enfilez la machine dans l'ordre (1) à (4)

*

comme montré à droite.

Remarque : Les fils passent par le couvercle de

levier tire-fils pour le surjetage comme

montré.

Conseil: Votre nouvelle machine est enfilée pour

la couture au point de surjet standard.

Attachez vos propres fils à ces fils et

tirez-les soigneusement à travers la

machine pour enfiler facilement votre

nouvelle surjeteuse pour la première fois.

Remarque : Si le boucleur inférieur se désenfile

faites ce qui suit:

(1) Désenfilez l'/les aiguille(s)

(2) Enfilez le boucleur inférieur

(3) Enfilez l'/les aiguille(s)

* Posicione la palanca del ancho de costura en la R,

para pasar a la posición de dobladillo enrollado.

Nota : Asegúrese de llevar la palanca del ancho de

costura hasta el tope de la posición R.

16. INFORMACIÓN GENERAL DE ENHEBRADO

* Enhebre la máquina siguiendo el orden del (1) al (4)

como se muestra a la derecha.

Nota : Los hilos pasan a través de la tapa de la palanca

de recogida de sobrehilado tal como se muestra.

Consejo: Su nueva máquina se enhebra para coser un

sobrehilado estándar. Ate sus propios hilos a

estos hilos y estírelos con cuidado por

la máquina, para enhebrar por primera vez

su nueva máquina con facilidad.

Nota: Si se desenhebra el áncora inferior haga lo

siguiente:

(1) Desenhebre la(s) aguja(s)

(2) Enhebre el áncora inferior

(3) Enhebre la(s) aguja(s)

36

(1) TO THREAD THREAD

UPPER LOOPER

(BLUE)

Be sure to turn off power switch.

1

2

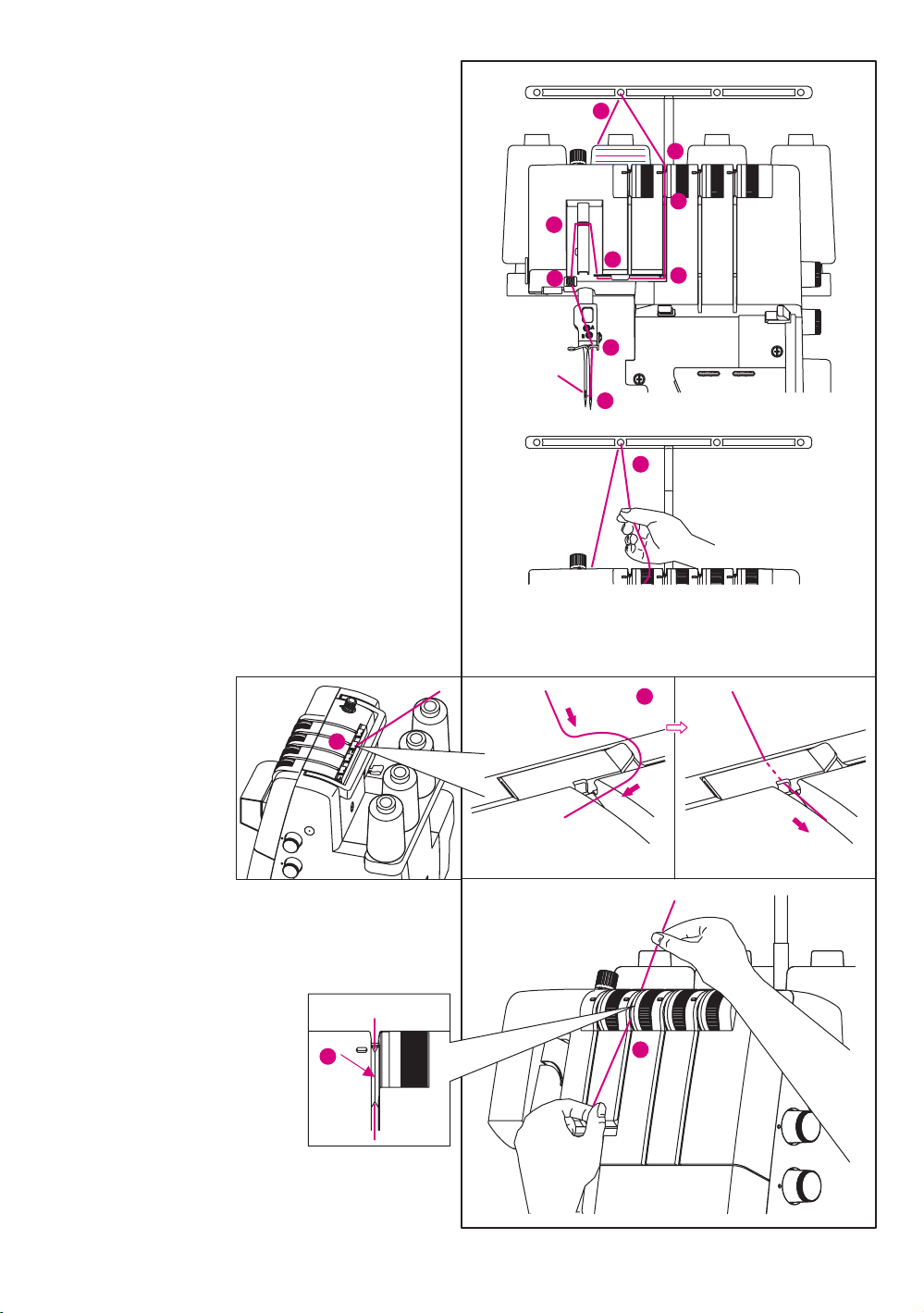

Thread the upper looper as indicated (1)~(8).

* Raise Presser foot to release tension discs.

* Pass thread from back to the front through the

thread guide (1).

* Thread the thread guide A (2) by pulling the thread

towards the left until it slips under guide.

Then pull thread along the path as illustrated.

3

8

7

5

6

2

4

1

2

* While holding thread with fingers, pass it between

the tension discs and pull thread down to make

certain it is properly located in between the

tension discs (3).

3

3

4

5

3

37

(1) POUR ENFILER LE

BOUCLEUR SUPÉRIEUR (BLEUE)

(1) ENHEBRAR(AZUL)

EL ÁNCORA SUPERIOR

Assurez-vous d'avoir poussé sur "O" de

l'interrupteurd'alimentation.

Enfilez le boucleur supérieur comme indiqué

(1) à (8).

* Soulevez le pied presseur pour relâcher les

disques de tension.

* Passez le fil d'arrière en avant à travers le guide-fil

(1).

* Enfilez le guide-fil A (2) en tirant le fil vers la

gauche jusqu'à ce qu'il glisse sous le guide.

Puis tirez le fil le long du chemin comme illustré.

Asegúrese de apagar el interruptor de encendido

Enhebre el áncora superior tal como se indica en

(1)-(8).

* Eleve el prensatelas para aflojar el disco tensor.

* Pase el hilo de atrás hacia adelante por la guía de

hilos (1).

* Enhebre la guía A (2) tirando del hilo hacia la

izquierda hasta que se deslice por debajo de la guía.

Después estire del hilo a lo largo del

carril como se ilustra.

22

* En tenant le fil avec les doigts faites-le passer

entre les disques de tension et tirez le fil vers le

bas pour être sûr qu'il est correctement situé entre

les disques de tension(3).

* Mientras sostiene el hilo con los dedos, páselo entre

los discos tensores y tire de él hacia abajo para

asegurar que esté correctamente colocado (3).

38

* Thread the looper area of the machine following

the green color coded thread guides (4)~(7).

8

7

* Thread the hole in the upper looper from front to

back (8).

Note : Make sure thread passes behind lower

looper.

Note : Use tweezers provided in the accessory case

to aid in threading the looper.

* Pull about 10cm (4 inches) of thread through the

looper and place to the back of the stitch plate.

(2) TO THREAD THREAD

(RED)

LOWER LOOPER

Thread the lower looper as indicated (1)~(8).

* Raise Presser foot to release Tension discs.

10cm

4

6

5

5

8

7

)

8

4"

(

7

1

2

3

4

* Pass thread from back to the front through the

thread guide (1).

* Thread the thread guide A (2) by pulling the thread

towards the left until it slips under guide.

Then pull thread along the path as illustrated.

2

5

6

1

2

39

* Enfilez la zone de boucleur de la machine en

suivantles guides-fil verts (4) à (7).

* Enfilez le trou dans le boucleur supérieur d'avant à

en arrière (8).

Remarque : Assurez-vous que le fil passe derrière

le boucleurinférieur.

Remarque : Utilisez la pincette fournie dans la boîte

à accessoires pour aider à enfiler le

boucleur.

* Tirez environ 10 cm (4'') de fil par le boucleur et

mettez-le à l'arrière de la plaque à aiguille.

Enhebre el área del áncora siguiendo la pauta

*

verde del código de hilos (4)-(7).

* Enhebre el ojo del áncora superior de adelante

hacia atrás (8).

Nota: Asegúrese de que el hilo pasa por detrás del

áncora inferior.

Nota: Si fuera necesario ayúdese de las pinzas que

se proporcionan con los accesorios para

enhebrar el áncora.

Saque unos 10cm (4 pulgadas) de hilo por el

*

áncora y colóquelo en la parte posterior de la placa

de agujas.

(POUR ENFILER LE BOUCLEUR INFÉRIEUR2)

(ROUGE)

Enfilez le boucleur inférieur comme indiqué (1) à (8).

* Soulevez le pied presseur pour relâcher les

disques de tension.

* Passez le fil d'arrière en avant à travers

le guide-fil (1).

* Enfilez le guide-fil A (2) en tirant le fil vers la

gauche jusqu'à ce qu'il glisse sous le guide.

Puis tirez le fil le long du chemin comme illustré.

(2) ENHEBRAR(ROJO)

Enhebre el áncora inferior tal como se indica en

EL ÁNCORA INFERIOR

1

2

(1)-(8).

* Eleve el prensatelas para aflojar el disco tensor.

3

8

7

5

6

4

* Pase el hilo de atrás hacia adelante por la guía de

hilos (1).

1

* Enhebre la guía A (2) tirando del hilo hacia la

izquierda hasta que se deslice por debajo de la guía.

Después estire del hilo a lo largo del carril como se

ilustra.

2

2

40

* While holding thread with finger, pass it between

the tension discs and pull thread down to make

certain it is properly located in between the

tension discs (3).

3

3

4

5

* Turn the hand wheel toward you until the lower

looper extends out 5~10mm from the stitch plate

edge.

* Thread the looper area of the machine following

the red color coded thread guides (4)~(8).

Note : Use tweezers provided in the accessory case

to aid in threading the looper.

* Place the thread with the point of the tweezers

slightly from right and to the left of threading guide

(4).

3

8

7

5

6

4

4

8

7

* Continue threading through guides (5)-(6).

* To thread the last thread guide (7), pull about 10

cm (4") of thread through guide (8).

Hint : Moving the selection lever to R makes the

threading easier. Remember to set it back to N

before starting to sew.

* Thread the looper eye (8) from front to back using

the tweezers. Make sure the thread runs into the

”V” cutouts (A) on threader lever. Firmly hold the

thread tail with your left hand and pull the threader

lever (B) up into place and back to snap the

thread into thread guide (7).

41

6

5

7

A

B

7

B

8

* En tenant le fil avec les doigts faites-le passer

entre les disques de tension et tirez le fil vers le
bas pour être sûr qu'il est correctement situé
entre les disques de tension (3).

3 3

* Mientras sostiene el hilo con los dedos,

páselo entre los discos tensores y tire de él hacia
abajo para asegurar que esté correctamente
colocado (3).

3

* Tournez le volant vers vous jusqu'à ce que le

boucleur inférieur sorte de 5-10 mm du bord de
la plaque à aiguilles.

* Enfilez la zone de boucleur de la machine et

suivant les guides-fil rouges (4) à (8).

6
7

Remarque : Utilisez la pincette fournie dans la

boîte à accessoires pour aider à enfiler
le boucleur.

* Avec la pointe de la pincette placez le fil

légèrement à partir de la droite et à gauche du
guide d'enfilage (4).

* Continuez à enfiler par les guides (5)-(6).

* Pour enfiler le dernier guide-fil (7), tirez environ

10 cm (4'') de fil à travers le guide (8).

Conseil : Le déplacement du levier de sélection

vers R rend enfilement plus facile
Rappelez-vous de le remettre en position N
avant de commencer à coudre.

7

* Enfilez l'œil du boucleur (8) d'avant en arrière en

utilisant les brucelles. Assurez-vous que le fil
passe par les encoches en "V" (A) sur le levier
d'enfilage. Tenez fermement le bout du fil avec
votre main gauche et tirez le levier d'enfileur (B)
en place vers le haut et ramenez-le pour engager
le fil dans le guide-fil (7).

* Gire el volante hasta que el áncora inferior

sobresalga 5-10mm del borde de la placa de agujas.

* Enhebre el área del áncora siguiendo la pauta roja

8

4

del código de hilos (4)-(8).

7

Nota: Si fuera necesario ayúdese de las pinzas que

se proporcionan con los accesorios para

5

enhebrar el áncora.

6

* Coloque el hilo con las pinzas suavemente de

4

derecha a izquierda de la guía de hilo (4).

7

8

* Siga enhebrando por las guías (5)-(6).

* Para enhebrar la última guía (7), saque unos

10 cm (4") de hilo por la guía (8).

Consejo: Llevar la palanca de selección de

6

puntada a la R facilita el enhebrado de

5

5 hilos. Recuerde volverla a poner en N
antes de comenzar a coser.

7

* Enhebre el ojo del áncora (8) de delante hacia

7

8

atrás con las pinzas. Aegúreses de que el hilo
entre en la muesca en ”V” (A) de la palanca del

A

enhebrador. Sujete firmemente la punta del hilo
con su mano izquierda y empuje la palanca del
enhebrador (B) hacia arriba y hacia atrás hasta
fijar el hilo en la guía (7).

B

B

42

(3) TO THREAD

OVERLOCK RIGHT NEEDLE

THREAD (GREEN) (B ON NEEDLE CLAMP)

* Thread the right needle as indicated (1)~(9).

1

2

* Raise presser foot to release tension discs.

* Pass thread from back to the front through the

thread guide (1).

* Thread the thread guide A (2) by pulling the thread

towards the left until it slips under guide.
Then pull thread along the path as illustrated.

3

6

5

7

8

9

4

1

2

2

* While holding thread with finger, pass it between

the tension discs and pull thread down to make
certain it is properly located in between the
tension discs (3).

3

3

4

5

3

43

(3) POUR ENFILER

SURJETEUSE

L'AIGUILLE DROITE DE

(VERT) (B SUR LE

PINCE-AIGUILLES)

* Enfilez l'aiguille droite comme indiqué (1) à (9).

(3) ENHEBRAR

SOBREHILADO

(B EN LA ABRAZADERA)

* Enhebre la aguja derecha como se indica en

(1)-(9).

LA AGUJA DERECHA DE

()VERDE

111

2

* Soulevez le pied presseur pour relâcher les

disques de tension.

* Passez le fil d'arrière en avant à travers

le guide-fil (1).

* Enfilez le guide-fil A (2) en tirant le fil vers la

gauche jusqu'à ce qu'il glisse sous le guide.
Puis tirez le fil le long du chemin comme illustré.

Eleve el prensatelas para aflojar el disco tensor.

*

6

66

55

5

777

88

8

9

99

3

4

* Pase el hilo de atrás hacia adelante por la guía de

hilos (1).

1

* Enhebre la guía A (2) tirando del hilo hacia la

izquierda hasta que se deslice por debajo de la
guía.Después estire del hilo a lo largo del carril
como se ilustra.

2

2

* En tenant le fil avec les doigts faites-le passer

entre les disques de tension et tirez le fil vers le
bas pour être sûr qu'il est correctement situé
entre les disques de tension (3).

3 3

* Mientras sostiene el hilo con los dedos,

páselo entre los discos tensores y tire de él hacia
abajo para asegurar que esté correctamente
colocado (3).

3

44

* Continue to thread points (4)~(9).

* Slip the thread into the rear slot on the thread

guide (5) and into the slot on the take-up lever

cover (6). Then slip the thread into the right slot

on the thread guide (7).

* Before threading the eye of the needle, make sure

thread is behind the thread guide located on the

bottom of the needle clamp (8).

* Thread the eye of the needle. Use the needle

threader (49) to make needle eye threadingpage

easier.

* Pull about 10 cm (4") of thread through needle eye

to hang free.

* Place the thread to the back, under the presser

foot.

(4) TO THREAD THREAD

LEFT NEEDLE

(YELLOW)

* Thread the left needle as indicated (1)~(9).

* Raise Presser foot to release Tension discs.

5

7

1

6

6

4

5

7

8

9

1

2

3

* Pass thread from back to the front through the

thread guide (1).

45

5

7

8

9

1

4

* Continuez à enfiler les points (4) à (9).

* Siga por los puntos de enhebrado (4)-(9).

* Glissez le fil dans l'encoche arrière du guide-fil

(5) et dans l'encoche sur le couvercle (6) de

levier tire-fil. Puis glissez le fil dans l'encoche droite

du guide-fil (7).

* Avant d'enfiler l'œil de l'aiguille assurez-vous que

le fil est derrière le guides-fil situé au bas du

pince-aiguilles.(8)

* Enfilez l'œil de l'aiguille. Utilisez l'enfileur

d'aiguille (page 50) pour faciliter l'enfilage de

l'œil d'aiguille.

* Tirez à travers l'œil de l'aiguille environ 10 cm (4'')

de fil pendant librement.

* Placez le fil à l'arrière, sous le pied presseur.

(4) POUR ENFILER

GAUCHE

* Enfilez l'aiguille gauche comme indiqué (1) à (9).

(JAUNE)

L'AIGUILLE

* Deslice el hilo en la ranura posterior de la guía (5) y

en la ranura de la tapa de la palanca de recogida (6).

Después deslice el hilo en la ranura derecha de la

guía (7).

* Antes de enhebrar el ojo de la aguja, asegúrese de

que el hilo está detrás de la guía que se encuentra en

la parte de abajo de la abrazadera (8).

* Enhebre el ojo de la aguja. Para enhebrar con más

facilidad utilice el enhebrador (pág. 50).

* Saque unos 10 cm (4") de hilo por el ojo de la aguja

para que cuelgue.

* Coloque el hilo hacia atrás, debajo del prensatelas.

(4) ENHEBRAR

LA AGUJA IZQUIERDA

(AMARILLO)

* Enhebre la aguja izquierda como se indica en (1)-(9).

* Soulevez le pied presseur pour relâcher les

disques de tension.

* Passez le fil d'arrière en avant à travers le

guide-fil (1).

* Eleve el prensatelas para aflojar el disco tensor.

* Pase el hilo de atrás hacia adelante por la guía de

hilos (1).

11

46

* Thread the thread guide A (2) by pulling the thread

towards the left until it slips under guide.

Then pull thread along the path as illustrated.

2

* While holding thread with finger, pass it between

the tension discs and pull thread down to make

certain it is properly located in between the

tension discs (3).

3

3

4

5

2

3

* Continue to thread points (4)~(8).

* Slip the thread into the front slot on the thread

guide (5) and into the slot on the take-up lever

cover (6). Then slip the thread into the left slot on

the thread guide (7).

* Before threading the eye of the needle, make sure

thread is behind the thread guide located on the

bottom of the needle clamp (8).

* Thread the eye of the needle. Use the needle

threader (page 49) to make needle eye threading

easier.

* Pull about 10 cm (4") of thread through needle eye

to hang free.

* Place the thread to the back, under the presser

foot.

47

5

7

4

5

7

8

9

* Enfilez le guide-fil A (2) en tirant le fil vers la

gauche jusqu'à ce qu'il glisse sous le guide.

Puis tirez le fil le long du chemin comme illustré.

* Enhebre la guía A (2) tirando del hilo hacia la izquierda

hasta que se deslice por debajo de la

guía.Después estire del hilo a lo largo

del carril como se ilustra.

* En tenant le fil avec les doigts faites-le passer

entre les disques de tension et tirez le fil vers le

bas pour être sûr qu'il est correctement situé

entre les disques de tension (3).

* Continuez à enfiler les points (4) à (8).

* Glissez le fil dans l'encoche avant du guide-fil (5)

et dans l'encoche sur le couvercle (6) de levier

tire-fil. Puis glissez le fil dans l'encoche gauche

du guide-fil (7).

* Avant d'enfiler l'œil de l'aiguille, assurez-vous

que le fil est derrière le guide-fil situé au

bas du pince-aiguilles (8).

* Enfilez l'œil de l'aiguille. Utilisez l'enfileur d'aiguille

(page 50) pour faciliter l'enfilage de l'œild'aiguille.

* Mientras sostiene el hilo con los dedos,

páselo entre los discos tensores y tire de él hacia

abajo para asegurar que esté correctamente

colocado (3).

* Siga por los puntos de enhebrado (4)-(8).

* Deslice el hilo en la ranura delantera de la guía (5)

y en la ranura de la tapa de la palanca de recogida (6).

Después deslice el hilo en la ranura izquierda de la

guía (7).

* Antes de enhebrar el ojo de la aguja, asegúrese de

que el hilo está detrás de la guía que se encuentra en

la parte de abajo de la abrazadera (8).

* Enhebre el ojo de la aguja. Para enhebrar con más

facilidad utilice el enhebrador (pág. 50).

7

4

5

.

* Tirez à travers l'œil de l'aiguille environ 10 cm (4")

de filpendant librement.

* Placez le fil à l'arrière, sous le pied presseur.

* Saque unos 10 cm (4") de hilo por el ojo de la aguja

para que cuelgue.

* Coloque el hilo hacia atrás, debajo del prensatelas.

8

9

48

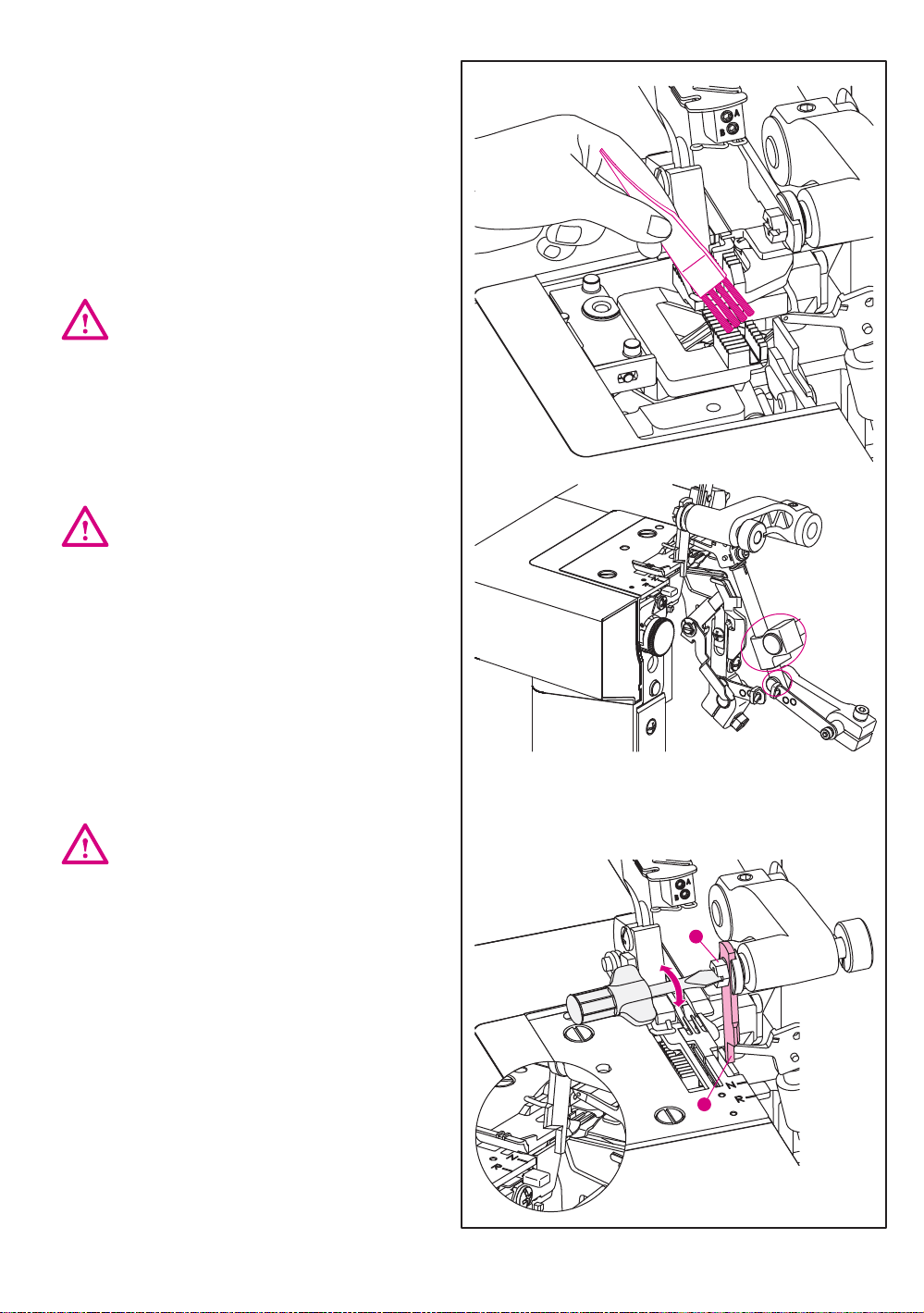

17. NEEDLE THREADER

* To make threading the needles easier, use the

needle threader included with the accessories.

* Turn the handwheel so the needles are in their

highest position and lower the presser foot. Make
sure one of the rectangular markings of the
needle threader is pointing upwards. Place the
thread from right to left in the notch on the tip of
the needle threader.

* Hold the needle threader against the needle. Move

the needle threader down to the needle eye and
press gently against the needle, causing a small
metal pin to push the thread through the needle
eye and form a thread loop.

18. HOW TO CHANGE THREADS : TIE ON
METHOD

* To change thread type or color, clip thread near

the spool.

49

ENFILEUR D'AIGUILLE 17. ENHEBRADOR DE AGUJA

17.

*

* Pour faciliter l'enfilage des aiguilles,utilisez

l'enfileur d'aiguilles inclus avec les accessoires.

Para facilitar el proceso de enhebrado,

utilice el enhebrador que se incluye en los accesorios.

* Tournez le volant pour que les aiguilles soient à

leur position la plus haute et abaissez le pied
presseur. Assurez-vous que l'une des marques
rectangulaires de l'enfileur d'aiguille pointe vers
le haut. Placez le fil de droite à gauche dans
l'encoche au bout de l'enfileur d'aiguille.

* Tenez l'enfileur d'aiguille contre l'aiguille.

Déplacez l'enfileur d'aiguille vers le bas vers l'oeil
de l'aiguille et appuyez doucement contre l'aiguille
pour qu'une petite tige métallique pousse le fil à
travers l'œil de l'aiguille et forme une boucle de fil.

18. COMMENT CHANGER DE FILS :

MÉTHODE EN LES ATTACHANT

* Pour changer de type ou de couleur de fil coupez

le fil près de la bobine.

* Gire el volante de manera que las agujas estén en su

posición más alta y baje el prensatelas. Asegúrese de
que una de las marcas rectangulares del enhebrador
de aguja apunte hacia arriba. Coloque el hilo de
derecha a izquierda en la muesca de la punta del
enhebrador.

* Sujete el enhebrador contra la aguja. Baje el

enhebrador hasta el ojo de la aguja y presione
suavemente contra la aguja, el pequeño pasador de
metal empujará el hilo a través del ojo de la aguja
y formará un bucle de hilo.

18. CÓMO CAMBIAR LOS HILOS:

MÉTODO DE ATADO

* Para cambiar el tipo o el color del hilo,

córtelo cerca del carrete.

50

* Place new thread on stand.

* Tie new thread and old thread ends together with

a square knot. Clip thread tails to 2~3cm (1 inch)
length. If clipped too short, threads may come
untied.

* Firmly pull both thread to test knot security.

* Raise Presser foot to release Tension discs.

* Pull the threads through the machine one at a

time.

* If threads do not pull easily, check for tangles on

thread guides or looping under thread stand.

* When pulling thread through the needles,

when the knot is in front of the needle.

* Cut the thread, and insert it through the needle.

STOP

19. STITCH LENGTH ADJUSTMENT

* The higher the number, the longer the stitch. The

stitch length is steplessly variable and can be
adjusted from 1 - 5mm, even while sewing. Most
overlock work is done with a basic setting of “ “.

* For rolled edge or narrow edge, it is best to set the

dial at “1 to 1.5".

20. SEWING HINTS

(1) SECURING THE THREAD CHAIN

* Thread the chain into a large eyed, hand sewing

needle.

* Insert the needle into the end of the seam and pull

the chain into the seam to secure the threads.

1

(2) BRAIDING BY CHAINING OFF

* To place movable upper cutter in non-working

position (see page 33).

* Insert filler cord such as yarn or twill tape through

the hole in the front of the foot.

* Position the filler cord under the foot and chain off

the desired length.

* Chained off braids can be used individually or

woven into 3 or 4 ply braids.

51

* Mettez un nouveau fil sur le support.

* Attachez ensemble les extrémités du nouveau fil

et de l'ancien fil avec un nœud plat. Coupez les
queues de fils à 2-3 cm (1 pouce) de longueur.
Si elles sont coupées trop court les fils peuvent
se détacher.

* Tirez fermement les deux fils pour vérifier la

solidité du nœud.

* Coloque el hilo nuevo en su lugar.

* Ate los extremos del hilo nuevo y el hilo viejo con un

nudo de rizo. Corte los cabos de 2-3cm (1 pulgada) de

Si se cortan demasiado cortos se puedenlargo.

desatar.

* Estire con fuerza de los dos hilos para comprobar la

seguridad del nudo.

* Soulevez le pied presseur pour relâcher les

disques de tension.

* Tirez les fils à travers la machine un à la fois.

* Si les fils ne peuvent pas être tirés facilement

vérifiez pour des emmêlements sur les guide­fils ou sur les boucles sous le support de bobines.

* En tirant le fil à travers les aiguilles,

VOUS

quand le nœud est devant l'aiguille.

* Coupez le fil et insérez-le à travers l'aiguille.

19.

RÉGLAGE DE LONGUEUR DE POINT 19. AJUSTAR LA LONGITUD DE LA PUNTADA

* Plus le nombre est élevé, plus le point de suture

est long. La longueur de la suture est variable sans
interruption et peut être ajustée de 1 - 5mm ,
même pendant la couture. La plupart du travail de
overlock est fait avec un réglage de base de " ".

Pour les bords roulés ou les bords étroits il vaut

*

mieux mettre le cadran sur "1 - 1,5".

ARRÊTEZ-

* Eleve el prensatelas para aflojar el disco tensor.

* Haga pasar los hilos por la máquina de uno en uno.

Si los hilos no pasan con facilidad compruebe si hay*
enredos en las guías o bucles bajo las posiciones de
los hilos.

* Al pasar el hilo por las agujas, cuando llegue el

nudo.

Corte el hilo y enhebre la aguja de nuevo.*

* Cuanto mayor sea el número más larga será la puntada.

La longitud de la puntada var í a de manera gradual y
se puede ajustar de 1 a 5 mm, incluso mientras se cose.
La mayor í a de los sobrehilados se hacen con la
configuraci ó n b á sica de " ".

* Para los bordes enrollados o estrechos es preferible

poner el dial entre “1 y 1.5".

PARE

20. CONSEILS POUR LA COUTURE 20. CONSEJOS DE COSTURA

(1) FIXATION DE LA CHAINE DE FIL

* Enfilez la chaine de fil dans une aiguille à coudre à

la main à gros œil.

Insérez l'aiguille dans l'extrémité de la couture et*

tirez la chaine dans la couture pour fixer les fils.

TRESSAGE PAR EXÉCUTION DE POINTS

(2)

DE CHAINE

* Pour mettre le couteau supérieur mobile en

position inactive(voir page 34).

* Insérez une cordelette de remplissage comme

un gros fil ou un ruban sergé à travers le trou
devant le pied.

* Placez la cordelette sous le pied et exécutez

des points de chaine sur la longueur voulue.

* Les tresses au point de chaine peuvent être

utilisées individuellement ou tissées en
tresses de 3 ou 4 couches.

(1) FIJACIÓN DE LA CADENA DE HILO

* Enhebre la cadena en una aguja manual de ojo

grande.

* Prenda la aguja en el extremo de la costura y tire de la

cadena hacia la costura para asegurar los hilos.

(2) TRENZADO DE ENCADENAMIENTO

* Coloque la cuchilla superior móvil en una posición de

reposo (vea la pág. 34).

* Introduzca el cordón de relleno, tipo cordel o cinta de

sarga, por el hueco frontal del pie.

* Posicione el cordón de relleno bajo el pie y haga el

encadenamiento del largo que desee.

* Los trenzados de encadenamientos se pueden usar

por separado o trabados en 3 o 4 capas.

52

SEWING WITH HEAVY DECORATIVE

(3)

THREADS IN THE LOOPERS

* Heavy decorative threads need less thread

tension than regular threads to give the best

sewing result.

* When threading a heavy decorative thread,

put

the thread guide (A) on back cover set as

illustrated right.

Pla the thread through the hole * ceof the

thread guide (A) and let

it pass above

the guide (B) as illustrated right. Then continue

threading as described in the threading section.

21. STITCH WIDTH ADJUSTMENTS

* Overedge seam width can be achieved by

repositioning the needle position and also with the

width adjustment knob.

A

B

Note: When using decorative threads, place the

thread unreeling cap as shown to prevent the

thread from getting caught on the edge of the

spool.

(1) WIDTH ADJUSTMENT BY CHANGING

NEEDLE POSITION

* Overlock seam width can be adjusted by

changing the needle position.

(a) When using left needle............................6 mm

(15/64 inch)

(b) When only right needle is used...............4 mm

(10/64 inch)

(2) WIDTH ADJUSTMENT WITH ADJUSTMENT

KNOB

* Use of width adjustment knob will permit further

adjustment within the width range shown below.

(a) When using left needle........................5~7 mm

(13/64 ~ 17/64 inch)

(b) When only right needle is used...........3~5 mm

(1/8 ~ 3/16 inch)

6.0 mm

(15/64")

(a) (b)

5 mm

(13/64")

7 mm

(17/64")

(a)(b)

4.0 mm

(10/64")

3 mm

(1/8")

5 mm

(3/16")

(a)

Left needle

Aiguille gauche

Aguja izquierda

(b)

Right needle

Aiguille droite

Aguja derecha

53

COUTURE AVEC DE GROS FILS DÉCORATIFS

(3)

DANS LES BOUCLEURS

* Les gros fils décoratifs nécessitent moins de

tension de fil que les fils normaux pour obtenir les
meilleurs résultats de couture.

* Lorsque le filetage est un fil lourd et décoratif,

utiliser le fil guide (A) sur le capot arrière comme
illustré à droite.

Placez le fil dans le trou du fil guide (A) et laissez*
passer au dessus du guide(B) comme illustré à
droite. Puis continuez le filetage comme décrit
dans la sectionn de filetage.

éRemarque : Lors de l'utilisation de fils d coratifs
placez le chapeau de d roulement de fil commeé
montr pour emp cher que le fil ne soit pris auéê
bord de la bobine.

(3) COSER CON HILO DECORATIVO GRUESO EN

LAS ÁNCORAS

* Los hilos gruesos necesitan menos tensión que los

hilos normales para conseguir los mejores resultados
de costura.

* Cuando enhebre un hilo grueso decorativo, Coloque

la gu í a (A) en la posici ó n posterior, como se ilustra
a la derecha.

* Coloque el hilo a trav é s del hueco de la gu í a (A)

y deje que pase por encima de la gu í a (B)
como se ilustra a la derecha. Despu é s contin ú e
enhebrando como se describe en la secci ó n de
enhebrado.

Nota: Cuando utilice hilos decorativos, coloque la
tapa de la bobina como se muestra para
evitar que el hilo se enganche en el borde del carrete.

21. RÉGLAGE DE LARGEUR DE POINT 21. AJUSTAR EL ANCHO DE LA PUNTADA

* La largeur des coutures surjetées peut être

modifiée en changeant la position de l'aiguille et
aussi avec le bouton de réglage de largeur.

(1) RÉGLAGE DE LARGEUR PAR

CHANGEMENT DE POSITION DE
L'AIGUILLE

* La largeur des coutures surjetées peut être

modifiée en changeant la position de l'aiguille.

(a) .....................6 mmEn utilisant l'aiguille gauche

(15/64 )pouce

(b) ....4 mmEn utilisant uniquement l'aiguille droite

(10/64 )pouce

(2) RÉGLAGE DE LARGEUR AVEC LE

BOUTON DE RÉGLAGE DE LARGEUR

* L'utilisation du bouton de réglage de largeur offre

une plus grande latitude de réglage de largeur.

(a) ...................5~7 mmEn utilisant l'aiguille gauche

(13/64 ~ 17/64 pouce)

(b) ..3~5 mmEn utilisant uniquement l'aiguille droite

(1/8 ~ 3/16 pouce)

* El ancho de la costura de remate se logra tanto

reajustando la posición de la aguja como con la
rueda de ajuste del ancho.

AJUSTE DEL ANCHO CAMBIANDO LA

(1)

POSICIÓN DE LA AGUJA

* El ancho de la costura de sobrehilado se puede ajustar

cambiando la posición de la aguja.

(a) .................6 mmCuando se usa la aguja izquierda

(15/64 )pulgadas

(b) ............... 4 mm......Uando se usa la aguja derecha

(10/64 )pulgadas

(2) AJUSTE DEL ANCHO CON EL MANDO DE

AJUSTE

* Utilice la rueda de ajuste del ancho para conseguir

una gama más amplia de anchos, como se muestra
a continuación.

(a) .............5~7 mmCuando se usa la aguja izquierda

(13/64 ~ 17/64 )pulgadas

(b) ........... 3~5 mmCuando se usa la aguja derecha ....

(1/8 ~ 3/16 )pulgadas

54

22. SELECTION OF STITCHES

This machine is capable of producing various types of stitches according to the combination of needle

positions, threading methods, tension adjustment and the use of convertible right looper/ converter.

Stitch Type

1. 2-Thread Wrapped

Overlock, Wide

2. 2-Thread Wrapped

Overlock, Narrow

Overlcok left needleOverlcok right needle

1-needle 2-thread stitch is used for seaming

lightweight or stretch fabrics. It is also ideal for

rolled and blind hemming. A 4 mm and 6 mm

overlock seam width can be obtained by

changing the needle position.

Upper looperLower looper

Page

73

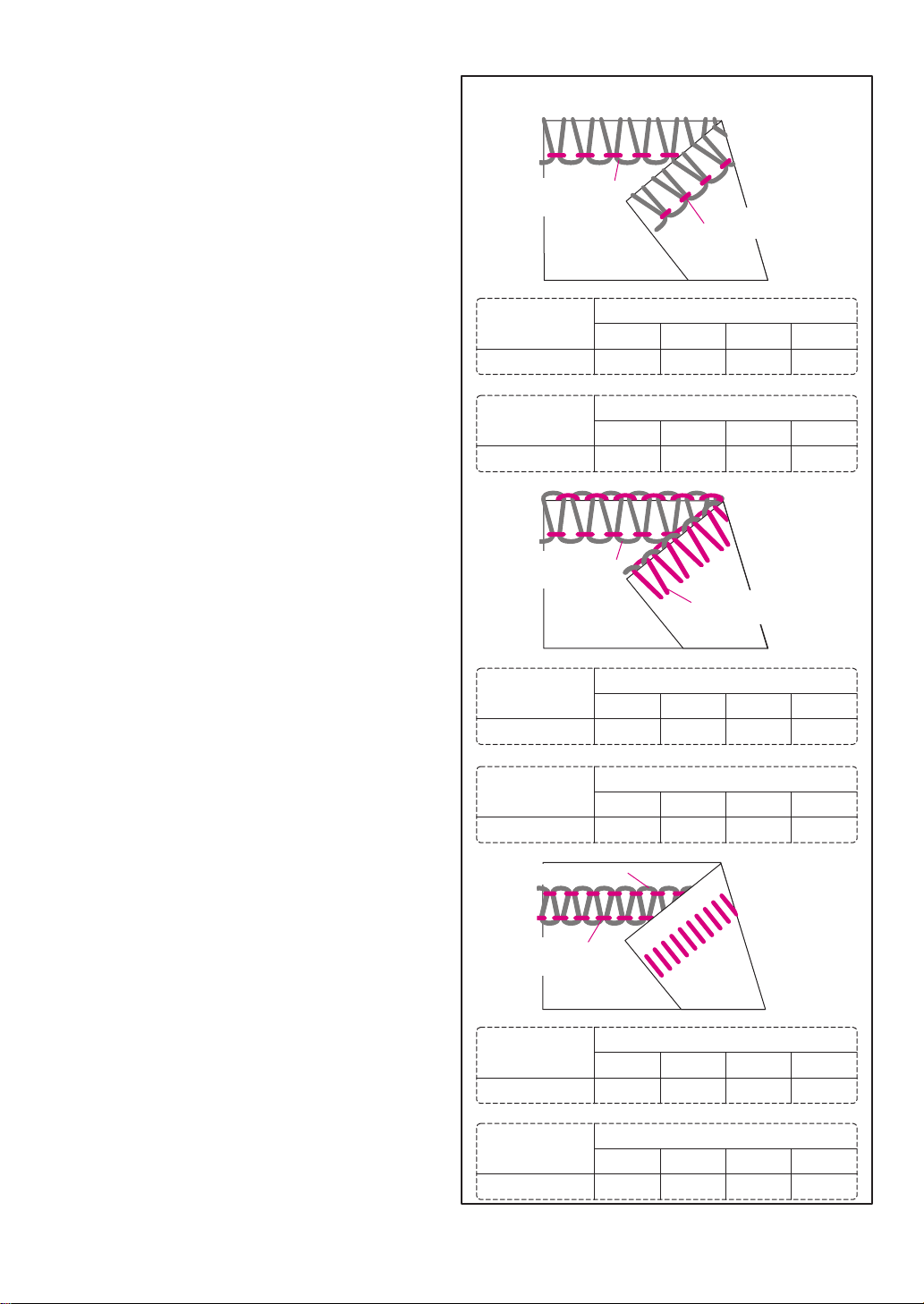

3. 2-Thread Overlock,

Wide

4. 2-Thread Overlock,

Narrow

5. 2-Thread Flatlock,

Wide

6. 2-Thread Flatlock,

Narrow

7. 3-Thread Overlock,

Wide

8. 3-Thread Overlock,

Narrow

9. 3-Thread Flatlock,

Wide

10. 3-Thread Flatlock,

Narrow

1-needle 2-thread stitch is used for overlocking

common fabrics. It is also ideal for flatlock

(butted or lapped) seams and blind hemming. A

4 mm and 6 mm overlock seam width can be

obtained by changing the needle position.

1-needle 2-thread stitch is used for butted or

lapped seams and ornamental stitching with

decorative thread. Also, a 4 mm and 6 mm

flatlock width can be obtained by changing the

needle position.

1-needle 3-thread stitch is used for overlocking

and seaming on common fabrics. A 4mm and 6

mm overlock seam width can be obtained by

changing the needle position.

1-needle 3-thread stitch is used for butted or

lapped seams and ornamental stitching with

decorative thread. Also, a 4 mm and 6 mm

flatlock width can be obtained by changing the

needle position.

73

73

76

76

11. 3-Thread super

stretch

12. 4-Thread

overlock with

integrateed

safety seam

2-needle 3-thread stitch that is ideal for

lightweight, extremely stretchy fabrics such as

tricot and spandex.

2-needle 4-thread stitch that is ideal for medium

to heavyweight stretchy fabrics such as double

knits and swim wear.

55

76

79

22. SÉLECTION DE POINT

Cette machine peut produire divers types de points de couture par la combinaison de positions
d'aiguilles, de méthodes d'enfilage, de réglage de tension et de l'utilisation du boucleur/convertisseur.

Type de point

Aiguille gauche
de surjeteuse

Aiguille droite
de surjeteuse

Boucleur
supérieur

Boucleur
inférieur

Page

1. Surjet entourant 2
fils, large

2. Surjet entourant 2
fils, étroit

3. Surjet 2 fils, large

4. Surjet 2 fils, étroit

5. Surjet 2 fils, large

6. Flatlock 2 fils, étroit

7. Surjet 3 fils, large

8. Surjet 3 fils, étroit

Un point à 1 aiguille 2 fils est utilisé pour coudre
des tissus légers ou extensibles. Il est aussi
idéal pour les ourlets roulés et invisibles. Une
largeur de 4 mm à 6 mm des coutures surjetées
peut être obtenue en changeant la position de
l'aiguille.

Un point à 1 aiguille 2 fils est utilisé pour coudre
au point de surjet des tissus courants. Il est
aussi idéal pour les coutures flatlock (abutées
ou doubles rabattues) et l'ourlage invisible. Une
largeur de 4 mm à 6 mm des coutures surjetées
peut être obtenue en changeant la position de
l'aiguille.

Un point à 1 aiguille et 2 fils est utilisé pour les
coutures abutées ou doubles rabattues et les
coutures ornementales avec des fils décoratifs.
Une largeur de 4 mm à 6 mm des coutures
flatlock peut aussi être obtenue en changeant la
position de l'aiguille.

Un point à 1 aiguille 3 fils est utilisé pour coudre
au point de surjet des tissus courants. Une
largeur de 4mm à 6 mm des coutures surjetées
peut être obtenue en changeant la position de
l'aiguille.

74

74

74

77

9. Flatlock 3 fils, large

10. Flatlock 3 fils, étroit

11. Sujet Super Stretch

3 fils

12. Overlock 4 fils
avec intégré
couture de
securité

1 aiguille et 3 fils sont utilisés pour les coutures
abutées ou doubles rabattues et les coutures
ornementales avec des fils décoratifs. Une
largeur de 4 mm à 6 mm des coutures flatlock
peut aussi être obtenue en changeant la
position de l'aiguille.

Un point à 2 aiguilles et 3 fils idéal pour les
tissus légers, très extensibles comme les tricots
et le spandex.

Un point à 2 aiguilles et 4 fils idéal pour les
tissus extensibles d'épaisseur moyenne à forte
comme les tricots doubles et les maillots de
bain.

56

77

77

80

22. SELECCIÓN DE PUNTADAS

Esta máquina produce varios tipos de puntadas según la combinación de las posiciones de las agujas,
los métodos de enhebrado, el ajuste de la tensión y el uso del áncora derecha convertible/convertidor.

Tipo de puntada

1.

Sobreorillado de 2
hilos, ancho

Aguja izquierda Aguja derecha

Puntada de 1 aguja y 2 hilos, para coser telas
ligeras o elásticas. También es ideal para

Aguja derecha Áncora inferior

Página

dobladillos enrollados y ciegos. Se consigue un

2. Sobreorillado de 2

hilos, estrecho

3.

Sobrehilado de 2
hilos, ancho

sobrehilado de 4mm o de 6mm cambiando la
posición de la aguja.

Puntada de 1 aguja y 2 hilos, para sobrehilar
telas normales. También es ideal para costuras
planas (plegadas o solapadas)

4. Sobrehilado de 2

hilos, estrecho

y dobladillos ciegos. Se consigue un
sobrehilado de 4mm o de 6mm cambiando la
posición de la aguja.

75

75

5. Costura plana de 2

hilos, ancha

6. Costura plana

de 2 hilos

7. Sobrehilado de 3

hilos, ancho

8. Sobrehilado de 3

hilos, estrecho

9. Costura plana de

3 hilos, ancha

10. Costura plana de

3 hilos, estrecha

11. Superelástico de

3 hilos

Puntada de 1 aguja y 2 hilos, para costuras
plegadas o solapadas y puntos ornamentales
con hilo decorativo También se consigue una
costura plana de 4mm o de 6mm cambiando la
posición de la aguja.

Puntada de 1 aguja y 3 hilos, para sobrehilar y
coser telas normales. Se consigue un
sobrehilado de 4mm o de 6mm cambiando la
posición de la aguja.

Puntada de 1 aguja y 3 hilos, para costuras
plegadas o solapadas y puntos ornamentales
con hilo decorativo También se consigue una
costura plana de 4mm o de 6mm cambiando la
posición de la aguja.

Puntada de 2 agujas y 3 hilos, ideal para telas
ligeras extremadamente elásticas como las de
punto o de licra.

75

78

78

78

12. Sobrehilado de 4
hilos con costura
de seguridad

Puntada de 2 agujas y 4 hilos, ideal para telas
elásticas medianas o pesadas como las de
doble punto o las de trajes de baño

57

81

Stitch Type

13. 3-Thread
Narrow Edge

Overlcok left needle Overlcok right needle

1-needle 3-thread stitch is for edging lightweight
fabrics. For a beautiful rolled edge, thread the
upper looper with decorative thread and the
needle and lower looper with lightweight regular
thread.

Upper looper Lower looper

Page

79

14. 3-Thread

EdgeRolled

15. 2-Thread

EdgeNarrow

16. 2-Thread

EdgeRolled

1-needle 3-thread stitch is used for sewing
rolled edge.

1-needle -thread stitch is used for2 edging
lightweight fabrics

1-needle -thread stitch is used2 for edging
lightweight fabrics.

79

79

79

* Depending on the needle positions used, this machine can sew 2-thread and 3-thread standard width 4 mm

lock lock

over and a 6 mm wide over seams.

* Also, for overedging heavyweight fabrics, the seam width can be increased still more by turning the

lock cutting width dial.

over (See page 53)

Overlock width

Needle used

4.0 mm

Overlock right needle

Needle thread tension dial Blue

6.0 mm

Overlock left needle

Yellow

23. STITCH OVERVIEW

The settings shown in the table below are our recommendations based on normal conditions. It may* page

be necessary to adjust the thread tension according to the stitch, type of fabric and thread you are using.
* increments of no greater than half a number at a time.For best results make tension adjustments in small
* Always test sew on a sample of your fabric before sewing on your garment.
* settings tensions,Different stitches are obtained by stitch with different needle positions, threading methods,

and the use of the 2-thread converter.
* The thread tension becomes tighter as the dials are turned to higher numbers. The tension settings shown

on this page as well as throughout the Instruction are suggested guides.

manual

58

Type de point

13. 3 fils, bord étroit

Aiguille gauche
de surjeteuse

Aiguille droite
de surjeteuse

Boucleur
supérieur

Boucleur
inférieur

Un point à 1 aiguille 3 fils est utilisé pour coudre
les bords des tissus légers. Pour un beau bord
roulé enfilez le boucleur supérieur avec un fil
décoratif et l'aiguille et le boucleur inférieur avec
un fil léger normal.

Page

80

14. 3 fils, bord roulé

15. 2 fils bord étroit

16. 2 fils bord roulé

Un point à 1 aiguille 3 fils est utilisé pour
coudre les bords roulés.

Un point à 1 aiguille 2 fils est utilisé pour coudre
les bords des tissus légers.

Un point à 1 aiguille 2 fils est utilisé pour coudre
les bords des tissus légers.

80

80

80

* Selon les positions d'aiguille utilisées, cette machine peut coudre avec 2 fils et 3 fils au point de surjet avec largeur de

point standard de 4mm et largeur de point de 6 mm.

* Aussi, pour surjet des tissus lourds, la largeur de la couture peu êtreaugmentée encore plus en tournant

lecoupe largeur cadranoverlock.

Largeur de point de surjet

Aiguille utilisée

Cadran de tension de fil d'aiguille

(Voir page 54)

4.0 mm

Aiguille droite de surjeteuse

Bleu

6.0 mm

Aiguille gauche de surjeteuse

Jaune

23. VUE D'ENSEMBLE DES POINTS

Les réglages montrés sur la page ci-dessous sont nos recommandations pour des conditions normales. Il peut*

s'avérer nécessaire d'ajuster les tensions de fil selon le point, le type de tissu et le type de fil que vous utilisez.
* Pour les meilleurs résultats faites les réglages de tension par petits pas ne dépassant par la moitié d'un nombre à la fois.
* Faites toujours un essai de couture sur un échantillon de votre tissu avant de coudre votre vêtement.
* Différents points sont obtenus en variant les tensions, les positions d'aiguille, les méthodes d'enfilage et l'utilisation du

convertisseur 2 fils.
*

La tension du fil se resserre à mesure que les cadrans sont tournés vers des nombres plus élevés.
Les paramètres de tension indiqués sur cette page ainsi que tout au long du manuel d'instructions sont des
guides suggérés .

59

Tipo de puntada

Aguja izquierdaAguja derecha

Aguja derechaÁncora inferior

Página

13. Remate estrecho

de 3 hilos

Puntada de 1 aguja y 3 hilos para dobladillos de

telas ligeras. Para obtener un bonito dobladillo

enrollado, enhebre el áncora superior con hilo

81

decorativo y la aguja y el áncora inferior con hilo

regular ligero.

14. Remate enrollado

de 3 hilos

15. Remate estrecho

de 2 hilos

16. Remate enrollado

de 2 hilos

Puntada de 1 aguja y 3 hilos para dobladillos

enrollados.

Puntada de 1 aguja y 2 hilos para remates de

telas ligeras.

Puntada de 1 aguja y 2 hilos para remates de

telas ligeras.

81

81

81

* Dependiendo de la posición de las agujas, esta máquina puede sobrehilar con 2 o 3 hilos costuras normales

de 4mm y 6mm de ancho.

* Para rematar telas pesadas tambi é n se puede aumentar el ancho de la costura a ú n m á s girando la

rueda de ajuste de ancho de la cuchilla. (ver pág. 54).

Ancho de sobrehilado

4.0 mm

6.0 mm

Aguja utilizada

Dial de tesión del hiloAzul

Aguja derecha

Aguja izquierda

Amarillo

23. PUNTADA DE SOBREHILADO

*

Los ajustes que se muestran en la tabla de abajo son nuestras recomendaciones en condiciones normales.

Puede ser necesario ajustar la tensión del hilo según la puntada, el tipo de tela o el hilo que se utilice.

* Para obtener los mejores resultados, varíe la tensión en intervalos pequeños de no más de medio número

a la vez.

* Haga siempre una prueba de costura en una muestra de su tela antes de coser la prenda.

* Se obtienen diferentes puntadas ajustándolas con diferentes tensiones, posiciones de aguja, métodos de

enhebrado y el uso del convertidor de 2 hilos.

* La tensión del hilo aumenta a medida que los discos se giran hacia números más altos.

Los ajustes de tensión que se muestran en esta página, así como a lo largo del manual de instrucciones,

son orientativos.

60

HANDY REFERENCE CHART

Stitch Type

2-Thread Wrapped

1

Overlock, Wide

2-Thread Wrapped

2

Overlock, Narrow

2-Thread Overlock,

3

Wide

2-Thread Overlock,

4

Narrow

2-Thread Flatlock,

5

Wide

2-Thread Flatlock,

6

Narrow

3-Thread Overlock,

7

Wide

3-Thread Overlock,

8

Narrow

3-Thread Flatlock,

9

Wide

3-Thread Flatlock,

10

Narrow

3-Thread super

11

stretch

2

2

2

2

2

2

2.5

2.5

2

2

2

4-Thread overlock

12

with integrateed

2.5

safety seam

3-Thread Narrow Edge*

13

1.5

DFSLN/R

N

N

N

N

N

N

N

N

N

N

N

N

N

N

N

N

N

N

N

N

N

N

N

N

N

R

CW

N

N

N

N

N

N

N

6.5

N

N

N

N

N

Needle Position

Converter

6.0mm

Yes

4.0mm

Yes

6.0mm

Yes

4.0mm

Yes

6.0mm

Yes

4.0mm

Yes

6.0mm

No

4.0mm

No

6.0mm

No

4.0mm

No

Yes

No

4.0mm

No

Tension Dial : Numbers shown are average

settings on medium weight fabric with

standard #60 polyester spun thread

Yellow

4.0

Green

Blue

Red

3.2

4.03.5

0.05.0

0.0

5.5

0.05.0

5.5

4.0

0.0

4.04.0

4.04.04.0

0.08.5

0.0

4.04.0

4.3

5.0

8.5

3.2

4.04.04.04.0

4.05.04.0

Page

73

76

3-Thread Rolled Edge*

14

2-Thread Narrow Edge*

15

2-Thread Rolled Edge*

16

* Not recommended for heavyweight woven fabrics or medium to heavyweight stretch fabrics.

1

1.5

1

N

R

N

R

N

N

N

N

R

No

Yes

Yes

4.0mm

4.0mm

4.0mm

4.04.07.0

0.0

4.0

61

79

4.5

4.5

TABLEAU DE RÉFÉRENCE PRATIQUE

Type de point

Surjet entourant 2 fils,

1

large

Surjet entourant 2 fils,

2

étroit

2

2

DFSLN/R

N

N

N

N

CW

N

N

Position d'aiguille

Convertisseur

6.0mm

Oui

4.0mm

Oui

Cadran de tension: Les nombres montrés

sont des réglages moyens pour des tissus

d'épaisseur moyenne avec un fil standard en

polyester filé n 60

Jaune

4.0

o

Vert

Bleu

Rouge

3.2

4.03.5

Page

Surjet 2 fils, large

3

Surjet 2 fils, étroit

4

Flatlock 2 fils, large

5

Flatlock 2 fils, étroit

6

Surjet 3 fils, large

7

Surjet 3 fils, étroit

8

Flatlock 3 fils, large

9

Flatlock 3 fils, étroit

10

Sujet Super Stretch

11

3 fils

overlock 4 fils avec

12

intégré couture de

securité

3 fils, bord étroit*

13

3 fils, bord roulé*

14

2

2

2

2

2.5

2.5

2

2

2

2.5

1.5

1

6.0mm

N

N

Oui

N

0.05.0

74

N

N

N

N

N

N

N

N

N

N

N

N

N

N

N

N

N

N

N

R

N

R

N

N

N

N

6.5

N

N

N

N

N

N

Oui

Oui

Oui

Non

Non

Non

Non

Oui

Non

Non

Non

6.0mm

4.0mm

6.0mm

4.0mm

6.0mm

4.0mm

4.0mm

4.0mm

0.05.0

4.0

0.08.5

0.0

0.0

4.04.0

4.04.04.0

4.3

0.0

5.0

4.04.0

4.04.04.04.0

4.05.04.0

4.04.07.0

4.0mm

5.5

5.5

77

8.5

3.2

80

2 fils, bord étroit*

15

2 fils, bord roulé*

16

1.5

1

N

R

N

N

R

N

Oui

Oui

4.0mm

4.0mm

0.0

4.0

4.5

4.5

* Non recommandé pour des tissus épais tissés ou des tissus extensibles d'épaisseur moyenne à forte.

62

TABLA DE REFERENCIA PRÁCTICA

Dial de tensión: Los números mostrados son

Tipo de puntada

Sobreorillado de 2 hilos,

1

ancho

Sobreorillado de 2 hilos,

2

estrecho

Sobrehilado de 2 hilos,

3

ancho

Sobrehilado de 2 hilos,

4

estrecho

Costura plana de 2 hilos,

5

ancha

Costura plana de 2 hilos,

6

estrecho

Sobrehilado de 3 hilos,

7

ancho

Sobrehilado de 3 hilos,

8

estrecho

Costura plana de 3 hilos,

9

ancha

Costura plana de 3 hilos,

10

ancha

Superelástico de

11

3 hilos
Sobrehilado de 4 hilos

con costura de

12

seguridad

Remate estrecho

13

de 3 hilos

Remate enrollado

14

de 3 hilos

Remate estrecho

15

de 2 hilos

Remate enrollado

16

de 2 hilos

2

2

2

2

2

2

2.5

2.5

2

2

2

2.5

1.5

1

1.5

1

DFSL N/R

N

N

N

N

N

N

N

N

N

N

N

N

N

N

N

N

N

N

N

N

N

N

N

N

R

N

R

N

R

N

R

N

CW

N

N

N

N

N

N

N

6.5

N

N

N

N

N

N

N

N

Posición de la
aguja

Covertidor

6.0mm

Sí

4.0mm

Sí

6.0mm

Sí

4.0mm

Sí

6.0mm

Sí

4.0mm

Sí

6.0mm

No

4.0mm

No

6.0mm

No

4.0mm

No

Sí

No

4.0mm

No

4.0mm

No

4.0mm

Sí

4.0mm

Sí

* No se recomienda para tejidos pesados o telas elásticas medianas a pesadas.

valores promedio en telas de peso mediano
con hilo de poliéster estándar de 60.

Amarillo

4.0 3.2

0.0 5.0

0.0 5.0

4.0 4.0 4.0

0.0 8.5

Verde

Azúl

4.0 3.5

0.0

0.0

4.0 4.0 4.0

4.3

0.0

5.0

4.04.0 3.2

4.04.0 4.04.0

4.0 5.0 4.0

4.0 4.0 7.0

0.0

4.0

Página

Rojo

75

5.5

5.5

78

8.5

81

4.5

4.5

63

24. TEST SEWING AND CHAIN OFF

(1) TEST SEWING

* When the machine is completely threaded, bring

all of the threads across the stitch plate and
slightly to the left under the presser foot.

* Ensure that the upper blade moves against the

lower blade correctly by turning the handwheel
slowly toward you. If the blades are not moving
correctly, check if there are any fabric or waste
thread stuck between the blades.

* Hold the threads and apply a slight tension.

* Turn the hand wheel toward you two or three

complete turns to start the thread chain. Check if
all threads wind around the overlocking claw of the
stitch plate. If the threads do not wind around the
claw, make sure each thread is threaded
correctly.

* Lower presser foot.

* Continue holding the chain and press on the foot

controller until the chain is 5~8 cm (2~3 inches)
in length.

* Place fabric under the front of the presser foot and

sew a test sample. Guide the fabric slightly with
your left hand while sewing. Do not pull on the
fabric while sewing as this may deflect the needle,
causing it to break.

(2) CHAIN OFF

* When you reach the end of the fabric, continue

sewing while drawing the finished fabric gently
backwards and to the left. This is called chaining
off. It prevents the threads from coming undone

and prepares for the next sewing task.

1

* Cut off the thread chain 2-5 cm (1-2") behind the

presser foot using the thread cutter on the left side

of the machine. Pull the threads around the thread

cutter from the back, then toward you.

1

Note : Anytime you have re-threaded the machine

always chain off and sew a sample to test

tensions and make adjustments as necessary.

1

Note : The presser foot on this machine has marks

to indicate the needle position. Use this as a
guide when sewing.

5~7.5cm

(2~3")

64

COUTURE D'ESSAI ET ENCHAINEMENT24. COSTURA DE PRUEBA Y

24.

ENCADENAMIENTO

(1) COUTURE D'ESSAI

1

* Quand la machine est complètement enfilée

amenez tous les fils en travers de la plaque à

aiguille et légèrement à gauche sous le pied

presseur.

* Assurez-vous que le couteau supérieur se

déplace correctement contre le couteau

inférieur en tournant lentement le volant vers

vous. Si le couteau ne se déplace pas

correctement vérifiez qu'il n'y a aucun tissu ou

déchet de fil coincé entre les couteaux.

(1) COSTURA DE PRUEBA

* Cuando la m á quina est é completamente enhebrada,

pase todos los hilos a trav é s de la placa de agujas,

ligeramente a la izquierda bajo el prensatelas.

* Aseg ú rese de que la hoja superior se mueve

correctamente contra la inferior girando el volante

lentamente hacia usted.

Si las cuchillas no se mueven correctamente,

compruebe si hay restos de tejido o hilo adherido

entre las cuchillas.

* Tenez les fils et appliquez une légère tension.

* Tome los hilos y ejerza una ligera tensión.

* Tournez le volant vers vous en faisant deux ou

trois tours complets afin dedémarrer la chaîne de

filetage . Vérifiez si tous les fils sont attachésautour

à la pince overlock de la plaque de couture..

Si les fils n’enroulent pas autour de la pince,

assurez-vous que chaque fil est fileté correctement.

* Abaissez le pied presseur.

* Continuez à tenir la chaine et appuyez sur la

pédale jusqu'à ce que la chaine soit longue de 5

à 8 cm (2 à 3 pouces).

* Mettez le tissu sous l'avant du pied presseur et

faites un essai de couture. Guidez légèrement le

tissu avec votre main gauche lors de la couture.

Ne tirez pas sur le tissu lors de la couture car cela

peut faire dévier l'aiguille et la casser.

* Gire el volante hacia usted dos o tres vueltas

completas para poner en marcha la cadena de hilos.

Compruebe que los hilos fluyen por la clavija y la

placa de agujas. Si los hilos no fluyen por la clavija

asegúrese de que cada hilo está enhebrado

correctamente.

* Baje el prensatelas.

* Continúe sosteniendo la cadena y accione el pedal

hasta que la cadena tenga unos 5-8 cm

(2-3 pulgadas) de largo.

* Coloque la tela bajo la parte frontal del prensatelas

y cosa una muestra de prueba. Guíe la tela

ligeramente con su mano izquierda mientras cose.

No tire ni empuje de la tela mientras cose porque la

aguja podría desviarse y romperse.

(2) ENCHAINEMENT(2) ENCADENAMIENTO

* En arrivant au bout du tissu continuez à coudre

tout en tirant le tissu fini légèrement en arrière

et vers la gauche. Ceci est appelé

l'enchainement. Il empêche les fils de se défaire

et prépare la couture suivante.

* Coupez la chaine de fil à 2-5 cm (1-2'') derrière le

pied presseur en utilisant le dispositif de coupe de

fil du côté gauche de la machine. Tirez les fils

autour du dispositif de coupe à partir de l'arrière

puis vers vous.

Remarque : Après chaque enfilage enchainez

toujours et cousez un échantillon pour vérifier

les tensions et effectuer les réglages comme

nécessaire.

Remarque : Le pied presseur de cette machine

comporte des marques pour indiquer les positions

des aiguilles. Utilisez-les comme des guides

durant la couture.

* Cuando llegue al final de la tela, continúe cosiendo

mientras retira la tela suavemente hacia atrás y

hacia la izquierda. Esto se llama encadenamiento.

Esto evita que las costuras se deshagan y prepara

la siguiente labor.

* Corte la cadena de hilo 2-5 cm (1-2") detrás de las

prensatelas usando la cuchilla del lado izquierdo de

la máquina. Lleve los hilos hacia la cuchilla desde la

parte posterior y luego hacia usted.

Nota: Cada vez que enhebre de nuevo la máquina,

haga un encadenamiento y cosa una muestra

para probar las tensiones y hacer los ajustes

necesarios.

Nota : Los prensatelas de esta máquina tienen marcas

que indican la posición de la aguja. Utilice esto

a modo de guía de costura.

65

2 . ROLLED EDGE SEWING5

The rolled edge stitch is appropriate for lightweight fabrics such as lawn, voil, organdy, crepe, etc.
The rolled edge is achieved by adjusting the thread tension to make the fabric edge roll under the fabric
while overlocking. Adjust the thread tension to change the degree of rolling.

To sew a rolled edge you need to set the to R.

Note : For a beautiful rolled edge, thread the upper looper with a decorative thread and the needle and lower

looper with lightweight regular thread.

Note : Make a thread chain and test sew on a sample of your fabric before sewing on your garment. Hold the

thread chain before sewing to keep it from curling into the seam.

Note : The minimum overlock stitch width that can be obtained for rolled edging is approximately 1.5 mm.

selection lever

2 . FLATLOCK SEWING6

A flatlock stitch is made by sewing the seam and pulling the fabric apart to flatten the seam. The flatlock stitch
can be used both as a decorative construction stitch, sewing two pieces together (Standard flatlock stitch), or

for embellishment on only one piece of fabric (Ornamental flatlock stitch).

There are two ways to sew a flatlock stitch. Either with the wrong sides of the fabric together to create a
decorative look, or with the right sides together, to create a ladder stitch.

(1) STANDARD FLATLOCK STITCH

* Use the left or the right needle.

* For 2-thread flatlock : Engage the 2-thread

converter (page 33). Thread the lower looper and
the left (A) or right (B) needle.

* For 3-thread flatlock : Thread the lower and upper

looper and the left (A) or right (B) needle.

* Set the machine according to the “ handy

reference chart” (page 61).

* Place the wrong sides of the two pieces of fabric

together to sew a decorative stitch on the right
side of the garment.

* Sew the seam, trimming the excess fabric. The

needle thread will form a V on the underside of
the fabric. The lower looper thread will pull into a
straight line at the fabric edge.

* Unfold the fabric and pull on opposite sides of the

seam to pull the stitches flat.

66

2 . COUTURE DE BORD ROULÉ5

Le point de bord roulé est approprié pour les tissus légers tels que la pelouse, voil, organdi, crêpe, etc.
Le rebord roulé est obtenu en ajustant la tension du fil pour faire rouler le bord du tissu sous le tissu
pendantoverlocking. Régler la tension du filetage pour changer le degré de laminage.
Pour coudre un rebord roulé, vous devez régler le levier de sélection sur R.

Remarque : Pour un beau bord roulé enfilez le boucleur supérieur avec un fil décoratif et l'aiguille et le

boucleur inférieur avec un fil léger normal.

Remarque : Faites une chaine de fil et un essai de couture sur un échantillon de votre tissu avant de coudre

votre vêtement. Tenez la chaine de fil avant de coudre pour l'empêcher de rouler dans la couture.

Remarque : La largeur minimum de point de surjet pouvant être obtenue pour un bord roulé est d'environ

1.5 mm.

2.6 COUTURE FLATLOCK

Un point flatlock est obtenu en effectuant la couture et en tirant le tissu à part pour aplatir la couture Le point.
flatlock peut être utilisé comme point décoratif, pour coudre deux pièces ensemble (point flatlock standard)
ou comme décoration sur une seule pièce de tissu (point flatlock d'ornementation).

Il y a deux façons d'obtenir un point flatlock. Soit avec les envers des pièces de tissu ensemble pour
créer une apparence décorative ou avec les endroits ensemble pour créer un point d'échelle.

(1) POINT FLATLOCK STANDARD

* Utilisez l'aiguille droite ou l'aiguille gauche.

* Pour un point flatlock 2 fils: Engagez le

convertisseur 2 fils (page 34). Enfilez le boucleur
inférieur et l'aiguille gauche (A) ou droite (B).

* Pour un point flatlock 3 fils: Enfilez le boucleur

inférieur et le boucleur supérieur et l'aiguille
gauche (A) ou droite (B).

* Réglez la machine selon le tableau de

référence pratique (page 62).

* Mettez les envers des deux pièces de tissu

ensemble pour coudre avec un point décoratif
sur le côté droit du vêtement.

* Faites la couture et coupez l'excès de tissu. Le

fil d'aiguille formera un V sous l'envers du tissu.
Le fil de boucleur inférieur s'étirera en une ligne
droite au bord du tissu.

* Dépliez le tissu et tirez les côtés opposés de la

couture pour étirer à plat les points.

67

2.5 REMATE ENROLLADO

La puntada de remate enrollado es apropiada para telas ligeras como batista, muselina, organdí, crepé, etc.
El remate enrollado se consigue ajustando de la tensión de manera que el borde se enrolle bajo la tela
al sobrehilar. Ajuste la tensión de los hilos para cambiar el grado de rizo.
Para coser un remate enrollado necesita seleccionar la R en la palanca de selección.

Nota: Haga una prueba de costura en una muestra de su tela antes de coser la prenda. Sostenga la cadena

de hilo antes de coser para evitar que se enrede en la costura.

Nota: el ancho mí nimo de sobrehilado para conseguir un remate enrollado es aproximadamente de 1,5mm.

2.6 COSTURA PLANA

Una puntada plana se hace separando la tela después de hacer la costura para aplanarla. La puntada plana se
puede utilizar como puntada de construcción decorativa, cosiendo dos piezas juntas
(puntada plana estándar), o para embellecer una sola pieza de tela (puntada plana ornamental).

Hay dos métodos para hacer puntadas planas. Ya se cosan las telas juntas por el envés para crear un
efecto decorativo, o por el anverso, para crear una puntada invisible.

(1) PUNTADA DE COSTURA PLANA ESTÁNDAR

* Use la aguja izquierda o la derecha.

* Para costuras planas de 2 hilos : acople el

convertidor de 2 hilos (pág. 34). Enhebre el áncora
inferior y la aguja izquierda (A) o la derecha (B).

* Para costuras planas de 3 hilos: enhebre ambas

áncoras y la aguja izquierda (A) o la derecha (B).

* Ajustar la máquina según la "tabla de referencia

práctica". (pág. 63).

* Coloque el envés de ambas piezas de tela juntas

para un cosido decorativo en el anverso de la
prenda.

* Cosa la costura recortando el exceso de tela.

El hilo de la aguja formará una V en la parte

inferior de la tela. El hilo del áncora inferior

trazará una línea recta en el borde.

* Despliegue la tela y tire de los lados opuestos de

la costura para que las puntadas queden planas.

68

(2) ORNAMENTAL FLATLOCK STITCH

* To place movable upper cutter in non-working

position (see page 33). The fabric should not be

trimmed on this stitch.

* Follow steps 1-3 above.

* Fold the fabric piece, wrong sides together, to sew

a decorative stitch from the right side of the

garment (at the fold).

* Position the fabric so the seam is sewn with part

of the stitch extending off the fabric.

* Unfold the fabric and pull on opposite sides of the

stitch to flatten.

Tip: The upper looper thread is the prominent thread

in the flatlock stitch. Place a decorative thread

in the upper looper and regular threads in the

lower looper and needle.

(3) LADDER STITCH

To create a ladder stitch, sew with right sides of the

fabric together. The needle thread will be the

prominent thread that creates the ladder.

27. PRESSER FOOT PRESSURE

ADJUSTMENT

The presser foot pressure for sewing based on

normal conditions should be set to M. Adjustments

in some instances may be necessary. Increase or

decrease the pressure until you are satisfied with

the result. Always test sew on a sample of your

fabric before sewing on your garment. The presser

foot pressure of this machine is pre-adjusted at the

factory to suit the sewing of medium weight fabrics.

* In such case, M for normal, L for the lightest

pressure and H for the heaviest.

* For lightweight fabric...Decrease the pressure.

* For heavyweight fabric...Increase the pressure.

69

(2) POINT FLATLOCK DÉCORATIF

* Pour mettre le couteau supérieur mobile en

position inactive(voir page 34). Le tissu ne doit

pas être coupé pour ce point.

(2) PUNTADA DE COSTURA PLANA

ORNAMENTAL

* Coloque la cuchilla superior móvil en una posición

de reposo (vea la pág. 34). No se debe recortar la

tela en esta puntada.

* Suivez les étapes 1 à 3 ci-dessus.

* Pliez le tissu avec les envers ensemble pour

coudre un point décoratif à partir du côté droit du

vêtement (à la pliure).

* Placez le tissu pour qu'une partie du point

s'étende hors du tissu.

* Dépliez le tissu et tirez les côtés opposés de la

couture pour étirer à plat.

Conseil: Le fil de boucleur supérieur est le fil le plus

important pour le point flatlock. Mettez un fil

décoratif dans le boucleur supérieur et des

fils normaux dans le boucleur inférieur et

dans l'aiguille.

(3) POINT D'ÉCHELLE

Pour créer un point d'échelle, cousez avec les

endroits de tissu ensemble. Le fil d'aiguille sera le fil

le plus important pour créer l'échelle.

* Siga los pasos 1-3 descritos antes.

* Pliegue la pieza de tela, con los enveses juntos,

para una puntada decorativa en el anverso de la

prenda (en el pliegue).

* Coloque la tela de manera que una parte de la

costura sobresalga del tejido

* Despliegue la tela y tire de los lados opuestos de la

costura para aplanarla.

Consejo: El hilo del áncora superior es el hilo

destacado de la puntada plana. Coloque un

hilo decorativo en el áncora superior e hilos

regulares en la inferior y en la aguja.

(3) PUNTADA INVISIBLE

Para crear una puntada invisible una los anversos de

la tela. El hilo principal en las costuras invisibles

será el de la aguja.

27. RÉGLAGE DE LA PRESSION DU PIED

PRESSEUR

La pression de pied presseur pour une couture

dans des conditions normales doit être réglée sur

M. Dans certains cas une modification peut être

nécessaire. Augmentez ou diminuez la pression

jusqu'à ce que vous soyez satisfait du résultat.

Faites toujours un essai de couture sur un

échantillon de votre tissu avant de coudre votre

vêtement. Le pression de pied presseur est pré-

réglée en usine pour convenir à des tissus

d'épaisseur moyenne.

* Dans ce cas, M pour normal, L pour la

pression la plus légère et H pour la plus forte.

* Pour des tissus légers... diminuez la pression.

* Pour des tissus épais... augmentez la pression.

27. AJUSTE DE LA PRESIÓN DEL

PRENSATELAS

La presión del prensatelas para coser en condiciones

normales debe ajustarse en la M. En algunos casos

puede ser necesario modificarla. Aumente o reduzca

la presión hasta que el resultado sea satisfactorio.

Haga siempre una prueba de costura en una muestra

de su tela antes de coser la prenda. La presión por

defecto del prensatelas de esta máquina está

regulada para coser telas de peso medio.

* Es decir, M para normal, L para la presión más ligera

y H para la más pesada.

* Para telas ligeras...Reduzca la presión.

* Para telas pesadas...Aumente la presión.

70

28. DIFFERENTIAL FEED

The differential feed system consists of two sets of
feed teeth arranged one behind the other. Both feed
teeth work independently of each other to give
perfect results when sewing on speciality fabrics.
When the amount of feed by the front feed teeth is
changed in relation to the feed by the rear feed
teeth it will “stretch” or “gather” the fabric.

Use the differential feed to prevent stretching of knit
fabrics and puckering of lightweight fabrics.

For overlock stitching on normal fabric, set the
differential feed adjusting dial to N.

0.6

0.8

N

1.5

2.0

0.6

0.8

N

1.5

(1) GATHERED OVERLOCK (STRETCH, KNIT

FABRICS)

When overlocking stretch fabric, such as knits and
jersey, adjust the differential feed to a value
between N and 2.0. The setting depends on the
material being sewn as well as the desired amount
of gathering. Test sew with different settings before
sewing on your garment.

(2) STRETCH OVERLOCK (LIGHTWEIGHT

FABRICS)

When overlocking light woven or loosely knit fabrics,
such as silk and silky knitwear, adjust the differential
feed to a value between 0.6 and N. When sewing,
apply gentle tension to the fabric by holding the
seam lightly in front and back of the presser foot.
The setting depends on the material being sewn as
well as the desired amount of stretching. Test sew
with different settings before sewing on your
garment.

Fabric

Stretch Fabric
( Knit, Jersey)

Non-Stretch
Fabric ( Chino,
denim)

Light weight
Fabric ( Silk,
silky, knitwear)

Differentiial Feed-N

Adjustment

N-2.0

N

0.6-N

71

28. ENTRAINEMENT DIFFÉRENTIEL28. TRANSPORTE DIFERENCIAL

Le système d'entrainement différentiel comprend

deux ensembles de dents d'entrainement disposés

l'un derrière l'autre. Les deux ensembles de dents

travaillent séparément l'un de l'autre pour donner

des résultats parfaits lors de la couture de tissus

particuliers.

Quand l'entrainement par les dents avant est modifié

par rapport à l'entrainement par les dents arrière

cela "étendra" ou "froncera" le tissu.

Utilisez l'entrainement différentiel pour empêcher

l'extension des tricots ou le froncement des tissus

légers.

Pour la couture des tissus normaux au point de

surjet mettez le cadran de réglage d'entrainement

sur N.

El sistema de transporte diferencial consiste en dos

juegos de alimentadores dentados dispuestos uno

detrás del otro. Ambos alimentadores funcionan

independientemente para dar resultados perfectos

cuando se cose telas especializadas.

Cuando la relación entre los parámetros de ambos

alimentadores se modifica los dientes del alimentador

"estirarán" o "fruncirán" la tela.

Utilice el transporte diferencial para evitar que se

estiren las telas de punto o se arruguen las telas

ligeras.

Para sobrehilar tela normal ajuste el dial del transporte

diferencias en la N.

(1) SURJETAGE AVEC FRONCEMENT (TISSUS

EXTENSIBLES, TRICOTS)

En surjetant des tissus extensibles comme les tricots

et le jersey réglez l'entrainement différentiel à une

valeur entre N et 2.0. Le réglage dépend du tissu

cousu ainsi que du froncement voulu. Faites des

coutures d'essai avec différents réglages avant de

coudre votre vêtement.

(2) SURJETAGE STRETCH (TISSUS LÉGERS)

Lors du surjetage de tissages légers ou de tricots

lâches comme la soie et les tricots soyeux réglez

l'entrainement différentiel à une valeur entre 0.6 et N.

Lors de la couture appliquez une légère tension au

tissu en tenant légèrement la couture devant et

derrière le pied presseur.

Le réglage dépend du tissu cousu ainsi que de

l'extension voulue. Faites des coutures d'essai avec

différents réglages avant de coudre votre vêtement.

TissuTela

Tissu

Extensible

(tricot, jersey)

Entrainement

différentiel-N

RéglageAjuste

N-2.0N-2.0

(1) SOBREHILADO FRUNCIDO

(TELA ELÁSTICA, DE PUNTO)

Cuando sobrehile telas elásticas, como las tricotadas,

ajuste el calor del trasnporte diferencial entre la N y

2.0. La configuración dependerá tanto del material

que se va a coser como del fruncido que se desee.

Pruebe diferentes configuraciones antes de coser la

prenda.

SOBREHILADO ELÁSTICO

(2)

(TELAS LIGERAS)

Cuando sobrehile tejidos ligeros o de punto suelto,

como seda y géneros sedosos, ajuste el trasnporte

diferencial a un valor entre 0,6 y N. Al coser, aplique

una tensión suave a la tela sujetando la costura

ligeramente por delante y por detrás del prensatelas.

La configuración dependerá tanto del material que se

va a coser como del estiramiento que se desee.

Pruebe diferentes configuraciones antes de coser la

prenda.

Tansporte

diferencial N

Elástica

(telas tricotadas)

Tissu non

extensible

(toile de coton,

denim)

Tissu léger

(soie, soyeux,

tricot)

NN

0.6-N0.6-N

No elásticas

(vaquero)

Telas ligeras

(seda, géneros

sedosos)

72

29. SUGGESTED TENSION SETTING

Tension settings are effected by :

* Type and thickness of fabric
* Needle size
* Size, type and fibre content of thread

(1) 2-THREAD WRAPPED OVERLOCK
* When the lower looper thread tension is too tight

or needle thread tension is too loose :

- Turn the lower looper thread tension dial (red)

toward a lower number.

- Or, turn the needle thread tension dial (yellow or

green) toward a higher number.

* When the lower looper thread tension is too loose :

- Turn the lower looper thread tension dial (red)

toward a higher number.

(2) 2-THREAD OVERLOCK

* See page 33 for instructions on converting upper

looper to er.convert

* When the lower looper thread lies on the

underside of the fabric :

- Turn the lower looper thread tension dial (red)

toward a higher number.

- Or, turn the needle thread tension dial ( oryellow

green) toward a lower number.

* When the needle thread tension is too loose :

- Turn the needle thread tension dial ( oryellow

green) toward a higher number.

- Or, turn the lower looper thread tension dial (red)

toward a lower number.

(3) 2-THREAD FLATLOCK

* See page 33 for instructions on converting upper

looper to er.convert

*

When the lower looper thread lies on the

underside of the fabric :

- Turn the lower looper thread tension dial (red)

toward a higher number.

- Or, turn the needle thread tension dial ( oryellow

green) toward a lower number.

* When the needle thread tension is too loose :

- Turn the needle thread tension dial ( oryellow

green) toward a higher number.

- Or, turn the lower looper thread tension dial (red)

toward a lower number.

( 2- hread Wrapped Overlock1) T , Wide and 2-Thread

Wrapped Overlock, Narrow

Lower looper thread

Overlcok right needle

Topside

(a Wrapped Wide) 2-Thread Overlock,

Fabric

Medium weight

(b Wrapped Narrow) 2-Thread Overlock,

Fabric

Medium weight

(2) 2-Thread Overlock, Wide and 2-Thread Overlock, Narrow

Lower looper thread

Yellow

4.0

Yellow

Topside

(a Wide) 2-Thread Overlock,

Fabric

Medium weight

(b Narrow) 2-Thread Overlock,

Fabric

Medium weight

(3 2 2 Narrow) -Thread Flatlock, Wide and -Thread Flatlock,

Lower looper thread

Overlcok needle
thread

(a 2 Wide) -Thread Flatlock,

Fabric

Medium weight

(b 2 Narrow) -Thread Flatlock,

Fabric

Medium weight

Yellow

0.0

Yellow

Topside

Yellow

0.0

Yellow

Underside

Tension Dial

Blue

Converter

Tension Dial

Green

4.0

Blue

Converter

Overlcok needle thread

Underside

Tension Dial

GreenGreen

Tension Dial

Green

0.0

Tension Dial

Green

Tension Dial

Green

0.0

BlueBlue

Converter

Blue

Converter

Underside

Blue

converter

Blue

converter

RedGreen

3.2

Red

3.5

Red

5.0

Red

5.5

Red

5.0

Red

5.5

73

29. RÉGLAGES DE TENSION SUGGÉRÉS

Les réglages de tension sont effectués selon:

* Le type et l'épaisseur du tissu

* La taille de l'aiguille

* La grosseur, le type et le contenu en fibres du fil

(1) SURJET ENTOURANT 2 FILS

*Quand la tension du fil de boucleur inférieur est

trop serrée ou que la tension du fil d'aiguille est

trop lâche :

Tournez le cadran de tension de fil de boucleur

-

inférieur (rouge) vers un nombre plus bas.

Ou tournez le cadran de tension de fil d'aiguille

-

(jaune ou vert) vers un nombre plus haut.

*

Quand la tension du fil de boucleur inférieur est

trop lâche :

- Tournez le cadran de tension de fil de boucleur

inférieur (rouge) vers un nombre plus haut.

(2) SURJET 2 FILS

* Voir la page 34 pour les instructions sur la

conversion du boucleur supérieur en convertisseur.

* Quand le fil de boucleur inférieur est sur le

dessous du tissu :

- Tournez le cadran de tension de fil de boucleur

inférieur (rouge) vers un nombre plus haut.

- Ou tournez le cadran de tension de fil d'aiguille

(ou ) vers un nombre plus bas.jaune vert

* Quand la tension du fil d'aiguille est trop lâche :

- Tournez le cadran de tension de fil d'aiguille

(ou ) vers un nombre plus haut.jaunevert

- Ou tournez le cadran de tension de fil de boucleur

inférieur (rouge) vers un nombre plus bas.

(3) FLATLOCK 2 FILS

* Voir la page 34 pour les instructions sur la

conversion du boucleur supérieur en convertisseur.

* Quand le fil de boucleur inférieur est sur le

dessous du tissu :

Tournez le cadran de tension de fil de boucleur -

inférieur (rouge) vers un nombre plus haut.

-

Ou tournez le cadran de tension de fil d'aiguille

(jaune ou vert) vers un nombre plus bas.

* Quand la tension du fil d'aiguille est trop lâche :

- Tournez le cadran de tension de fil d'aiguille

(jaune ou vert) vers un nombre plus haut.

- Ou tournez le cadran de tension de fil de

boucleur inférieur (rouge) vers un nombre

plus bas.

(Surjet entourant 2 fils, large et Surjet entourant 2 fils, 1)

étroit

Fil de boucleur

inférieur

Dessus

Surjet entourant 2 fils, large

(a)

Tissu

Épais. Moy

(b) Surjet entourant 2 fils, étroit

Tissu

Jaune

4.0

Jaune

Épais. Moy

(2) Surjet 2 fils, large et Surjet 2 fils

Fil de boucleur

inférieur

Dessus

(a) Surjet 2 fils, large

Tissu

Épais. Moy

(bSurjet 2 fils, étroit)

Tissu

Jaune

0.0

Jaune

Épais. Moy

(3)

Flatlock 2 fils, large et Flatlock 2 fils, étroit,

Fil de boucleur inférieur

Fil d'aiguille de

surjeteuse

Dessus

(aFlatlock 2 fils, large)

Tissu

Épais. Moy

(bFlatlock 2fils, étroit)

Tissu

Jaune

0.0

Jaune

Épais. Moy

74

Aiguille droite de

surjeteuse

Dessous

Cadran de tension

Vert

Bleu

Convertisseur

Cadran de tension

Vert

4.0

Bleu

Convertisseur

Fil d'aiguille de

surjeteuse

Dessous

Cadran de tension

Vert

Bleu

Convertisseur

Cadran de tension

Vert

0.0

Bleu

Convertisseur

Dessous

Cadran de tension

Vert

Bleu

Convertisseur

Cadran de tension

Vert

0.0

Bleu

Convertisseur

Rouge

3.2

Rouge

3.5

Rouge

5.0

Rouge

5.5

Rouge

5.0

Rouge

5.5

29. SUGERENCIAS DE AJUSTE DE TENSIÓN

Tienen relevancia en los ajustes de tensión:

* El tipo y el grosor de la tela
* El tamaño de la aguja
* El tamaño, el tipo y la fibra del hilo

(1) SOBREORILLADO ENROLLADO DE

2 HILOS

* Cuando la tensión del hilo del áncora inferior es

demasiado alta o la tensión del hilo de la aguja es
demasiado floja:

- Gire el dial de tensión del hilo del áncora inferior

(rojo) hacía un número más bajo.
O, gire el dial de tensión del hilo de la aguja­( o verde) hacia un número más alto.amarillo

* Cuando la tensión del áncora inferior es

demasiado baja:
Gire el dial de tensión del hilo del áncora inferior-
(rojo) hacía un número más alto.

(2) SOBREHILADO DE 2 HILOS

* Consulte la pág. 34 sobre cómo convertir el

áncora superior con el convertidor.

* Cuando el hilo del áncora inferior queda en la

parte inferior de la tela:

- Gire el dial de tensión del hilo del áncora inferior

(rojo) hacía un número más alto.

- O, gire el dial de tensión del hilo de la aguja

(amarillo o e) hacia un número más bajo.verd

* Cuando la tensión del hilo de la aguja es

demasiado baja:

- O, gire el dial de tensión del hilo de la aguja

(amarillo o e) hacia un número más alto.verd

- O, gire el dial de tensión del hilo del áncora inferior

(rojo) hacía un número más bajo.

(3) COSTURA PLANA DE 2 HILOS

*

Consulte la pág. 34 sobre cómo convertir el

áncora superior con el convertidor.

Cuando el hilo del áncora inferior queda en la*

parte inferior de la tela:

- Gire el dial de tensión del hilo del áncora inferior

(rojo) hacía un número más alto.

- O, gire el dial de tensión del hilo de la aguja

( o verde) hacia un número más bajo.

amarillo

* Cuando la tensión del hilo de la aguja es

demasiado baja:

- O, gire el dial de tensión del hilo de la aguja

( o verde) hacia un número más alto.

amarillo

- O, gire el dial de tensión del hilo del áncora

inferior (rojo) hacía un número más bajo.

( Sobreorillado enrollado de 2 hilos, ancho y estrecho1)

Hilo del áncora
inferior

Derecho

(a) Sobreorillado enrollado de 2 hilos, ancho

Tela

Peso medio

(b Wrapped Narrow) 2-Thread Overlock,

Tela

Amarillo

4.0

Amarillo

Peso medio

(2 Sobrehilado de 2 hilos, ancho y estrecho)

Hilo del áncora
inferior

Derecho

(a Sobrehilado de 2 hilos, ancho)

Tela

Peso medio

(b Sobrehilado de 2 hilos, estrecho)

Tela

Amarillo

0.0

Amarillo

Peso medio

Costura plana de 2 hilos, ancha y estrecha Hilo del

(3)

áncora inferior

(a) Costura plana de 2 hilos,ancho

Tela

Peso medio

(b) Costura plana de 2 hilos, estrecha

Tela

Hilo del áncora inferior

Hilo de la aguja
derecha

Derecho

Amarillo

0.0

Amarillo

Peso medio

Hilo de la aguja
derecha

Revés

Dial de tensión

Verde

Dial de tensión

Verde

4.0

Hilo de la aguja
derecha

Revés

Dial de tensión

Verde

Dial de tensión

Verde

0.0

Dial de tensión

Verde

Dial de tensión

Verde

0.0

75

Azúl

Covertidor

Azúl

Covertidor

Azúl

Covertidor

Azúl

Covertidor

Azúl

Covertidor

Azúl

Covertidor

Rojo

3.2

Rojo

3.5

Rojo

5.0

Rojo

5.5

Revés

Rojo

5.0

Rojo

5.5

(4) 3-THREAD OVERLOCK

* When the upper looper thread lies on the

underside of the fabric :

- Turn the upper looper thread tension dial (blue)

toward a higher number.

- Or, turn the lower looper thread tension dial (red)

toward a lower number.

* When the lower looper thread appears on the top

of the fabric :

- Turn the upper looper thread tension dial (blue)

toward a number.lower

- Or, turn the lower looper thread tension dial (red)

toward a number.higher

* When the needle thread is too loose, turn the

needle tension dial (yellow or green) to a higher
number.

(5) 3-THREAD FLATLOCK

* When the lower looper thread tension is too loose:

- Turn the lower looper thread tension dial (red)

toward a higher number.

- Or, turn the needle thread tension dial (yellow or

blue) toward a lower number.

* When the upper looper thread tension is too loose:

- Turn the upper looper thread tension dial (blue)

toward a higher number.

- Or, turn the needle thread tension dial (yellow or

green) toward a lower number.

* When the needle thread tension is too loose :

- Turn the needle thread tension dial (yellow or

green) toward a higher number.

- Or, turn the upper looper thread tension dial

(blue) toward a lower number.

(4) 3-Thread Overlock, Wide and 3-Thread Overlock, Narrow

Upper looper thread

Overlcok needle thread

(a Wide) 3-Thread Overlock,

Fabric

Medium weight

(b Narrow) 3-Thread Overlock,

Fabric

Medium weight

( Narrow5) 3-Thread Flatlock, Wide and 3-Thread Flatlock,

Upper looper thread

Overlcok needle
thread

(a Wide) 3-Thread Flatlock,

Fabric

Medium weight

(b Narrow) 3-Thread Flatlock,

Fabric

Medium weight

Yellow

4.0

Yellow

Topside

Yellow

0.0

Yellow

Lower looper thread

UndersideTopside

Tension Dial

Blue

4.0

Tension Dial

Blue

4.0

Lower looper

Underside

Tension Dial

Blue

4.3

Tension Dial

Blue

0.0

5.0

RedGreen

4.0

RedGreen

4.04.0

thread

RedGreen

8.5

RedGreen

8.5

(6) 3-THREAD SUPER STRETCH

* When the lower looper thread tension is too loose:

- Turn the lower looper thread tension dial (red)

toward a higher number.

* When the left needle thread tension is too loose :

- Turn the left needle thread tension dial (yellow)

toward a higher number.

* When the right needle thread tension is too loose :

- Turn the right needle thread tension dial (green)

toward a higher number.

(6) 3-Thread Super Stretch

Overlcok left needle
thread

Fabric

Medium weight

76

Topside

Yellow

Overlcok right
needle thread

Lower looper thread

Underside

Tension Dial

Blue

Converter

RedGreen

3.24.0 4.0

(4) SURJET 3 FILS

* Quand le fil de boucleur supérieur est sur le

dessous du tissu :

- Tournez le cadran de tension de fil de boucleur

inférieur (bleu) vers un nombre plus haut.

- Ou tournez le cadran de tension de fil de

boucleur inférieur (rouge) vers un nombre plus
bas.

* Quand le fil de boucleur inférieur apparaît sur le

dessus du tissu :

- Tourner le cadran de tension du fil de

boucleur supérieur (bleu) vers un nombre inférieur

- Ou tourner le cadran de tension du fil

deoucleur supérieur ( rouge) vers un
nombre supérieur.

* Quand le fil d'aiguille est trop lâche, tournez le

cadran de tension de fil d'aiguille (jaune ou vert)
vers un nombre plus haut.

(5) FLATLOCK 3 FILS

* Quand la tension du fil de boucleur inférieur est

trop lâche :

- Tournez le cadran de tension de fil de boucleur

inférieur (rouge) vers un nombre plus haut.

- Ou tournez le cadran de tension de fil d'aiguille

(jaune ou vert) vers un nombre plus bas.

* Quand la tension du fil de boucleur supérieur est

trop lâche :

- Tournez le cadran de tension de fil de boucleur

supérieur (bleu) vers un nombre plus haut.

- Ou tournez le cadran de tension de fil d'aiguille

(jaune ou vert) vers un nombre plus bas.

* Quand la tension du fil d'aiguille est trop lâche :

- Tournez le cadran de tension de fil d'aiguille

(jaune ou vert) vers un nombre plus haut.

- Ou tournez le cadran de tension de fil de boucleur

supérieur (bleu) vers un nombre plus bas.

(4)

Surjet 3 fils, large et Surjet 3 fils, étroit

Fil de boucleur

supérieur

Fil d'aiguille de
surjeteuse

Dessus

(a) Surjet 3 fils, large

Tissu

Jaune

Épais. Moy

(b) Surjet 3 fils, étroit

Tissu

Jaune

Cadran de tension

4.0

Cadran de tension

Épais. Moy

(5) Flatlock 3 fils, large et Flatlock 3 fils, étroit

Fil de boucleur supérieur

Fil d'aiguille de

surjeteuse

Dessus

Dessous

Vert

Vert

4.0

Dessous

Fil de boucleur
inférieur

Bleu

4.0

Bleu

Fil de boucleur
inférieur

(a) Flatlock 3 fils, large

Tissu

Épais. Moy

Jaune

Cadran de tension

Vert

0.0

Bleu

4.3

(b) Flatlock 3 fils, étroit

Tissu

Épais. Moy

Jaune

Cadran de tension

Vert

0.0

Bleu

5.0

Rouge

4.0

Rouge

4.04.0

Rouge

8.5

Rouge

8.5

(6) SUJET SUPER STRETCH 3 FILS

* Quand la tension du fil de boucleur inférieur est

trop lâche :

- Tournez le cadran de tension de fil de boucleur

inférieur (rouge) vers un nombre plus haut.

* Quand la tension du fil d'aiguille est trop lâche :

- Tournez le cadran de tension de fil d'aiguille

(jaune ) vers un nombre plus haut.

* Quand la tension du fil d'aiguille est trop lâche :

- Tournez le cadran de tension de fil d'aiguille

(vert) vers un nombre plus haut.

(6) Sujet super stretch 3 fils

Fil d'aiguille gauche
de surjeteuse

Dessus

Tissu

Épais. Moy

77

Jaune

Fil d'aiguille droite
de surjeteuse

Fil de boucleur inférieur

Dessous

Cadran de tension

Vert

Bleu

Convertisseur

Rouge

3.24.0 4.0

(4) SOBREHILADO DE 3 HILOS

* Cuando el hilo del áncora superior queda en el

revés de la tela:

- Gire el dial de tensión del hilo del áncora superior

(azúl) hacía un número más alto.

- O, gire el dial de tensión del hilo del áncora inferior

(rojo) hacía un número más bajo.



* Cuando el hilo del áncora inferior aparece en el

derecho de la tela:

Gire el dial de tensión del hilo del áncora superior

(azul) hacía un número más bajo.

- O gire el dial de tensión del hilo del áncora inferior

(rojo) hacía un número más alto.

* Cuando el hilo de la aguja esté demasiado flojo,

gire el dial de tensión de la aguja (amarillo o verde)

a un número más alto.

(5) COSTURA PLANA DE 3 HILOS

* Cuando la tensión del hilo del áncora inferior es

demasiado baja:

- Gire el dial de tensión del hilo del áncora inferior

(rojo) hacía un número más alto.

- O, gire el dial de tensión del hilo de la aguja

(amarillo o verde) hacia un número más bajo.

(4) Sobrehilado de 3 hilos, ancho y estrecho

Hilo del áncora

superior

Hilo de la aguja derecha

Derecho

(a) Sobrehilado de 3 hilos, ancho

Tela

Peso medio

(b) Sobrehilado de 3 hilos, estrecho

Tela

Peso medio

(5)

Costura plana de 3 hilos, ancha y estrecha

Hilo del áncora superior

Hilo de la aguja derecha

Amarillo

4.0

Amarillo

Hilo del áncora inferior

Revés

Dial de tensión

Verde

Dial de tensión

Verde

Azúl

Azúl

Hilo del áncora inferior

4.0

Rojo

4.0

Rojo

4.04.04.0

* Cuando la tensión del hilo del áncora superior es

demasiado baja:

- Gire el dial de tensión del hilo del áncora superior

(azúl) hacía un número más alto.

- O, gire el dial de tensión del hilo de la aguja

(amarillo o verde) hacia un número más bajo.

* Cuando la tensión del hilo de la aguja es

demasiado baja:

- O , gire el dial de tensión del hilo de la aguja

(amarillo o verde) hacia un número más alto.

- G ire el dial de tensión del hilo del áncora superior

(azúl) un número más bajo.

(6) SUPERELÁSTICO DE 3 HILOS

* Cuando la tensión del hilo del áncora inferior es

demasiado baja:

- Gire el dial de tensión del hilo del áncora inferior

(rojo) hacía un número más alto.

* Cuando la tensión del hilo de la aguja es

demasiado baja:

- O, gire el dial de tensión del hilo de la aguja

(amarillo) hacia un número más alto.



* Cuando la tensión del hilo de la aguja es

demasiado baja:

- Gire el dial de tensión del hilo de la aguja (verde)

hacía un número más alto.

Derecho

(a) Costura plana de 3 hilos, ancha

Tela

Peso medio

(b) Costura plana de 3 hilos, estrecha

Tela

Peso medio

Amarillo

0.0

Amarillo

(6) Súper elástico de 3 hilos

Hilo de la aguja izquierda

Derecho

Tela

Peso medio

Amarillo

4.0

78

Revés

Dial de tensión

Verde

Dial de tensión

Verde

0.0

Azúl

4.3

Azúl

5.0

Hilo de la aguja derecha

Hilo del áncora inferior

Revés

Dial de tensión

Verde

4.0

Azúl

Covertidor

Rojo

8.5

Rojo

8.5

Rojo

3.2

(7) 4-THREAD OVERLOCK WITH

INTEGRATEED SAFETY SEAM

When the upper looper thread line on the*

underside of the fabric :

- Turn the upper looper thread tension dial (blue)

toward a higher number.

- Or, turn lower looper thread tension dial (red)

toward a lower number.

* When the lower looper thread appears on the top

of the fabric :

- Turn the lower looper thread tension dial (red)

toward a higher number.

- Or, turn the upper looper thread tension dial

(blue) toward a lower number.

* When the left needle thread tension is too loose :

- Turn the left needle thread tension dial (yellow)

toward a higher number.

* When the right needle thread tension is too loose :

- Turn the right needle thread tension dial (green)

toward a higher number.

(7) 4-Thread overlock with integrateed safety seam

Overlock right
needle thread

Upper looper thread

Overlock left needle
thread

Topside

Fabric

Medium weight

Yellow

Lower looper thread

Underside

Tension Dial

Blue

RedGreen

4.04.0 4.0 4.0

(8) NARROW EDGE AND DGEROLLED E

(a) 3-Thread Narrow

Edge

(b) 3-Thread Rolled

Edge

(c) 2-Thread Narrow

Edge

(d) 2-Thread Rolled

Edge

Overlock right
needle thread

Upper looper
thread

Topside

Overlock right
needle thread

Upper looper
thread

Topside

Overlock right
needle thread

Topside Underside

Overlock right
needle thread

Topside Underside

Lower looper
thread

Underside

Lower looper
thread

Underside

Lower looper
thread

Lower looper
thread

Light Weight
Fabric

Polyester

Wooly nylon

Light Weight
Fabric

Polyester

Wooly nylon

Light Weight
Fabric

Polyester

Wooly nylon

Light Weight
Fabric

Polyester

Wooly nylon

Yellow

Yellow

Yellow

Yellow

Tension Dial

Green

4.0

4.0

Tension Dial

Green

4.0

4.0

Tension Dial

Green

0.0

4.0

Tension Dial

Green

4.0

3.5

Blue

5.0 4.0

2.0

Blue

4.0 7.0

2.0

Blue

CONVERTER

CONVERTER

Blue

CONVERTER

CONVERTER

Red

2.5

Red

4.0

Red

4.5

3.2

Red

4.5

3.5

79

(7) OVERLOCK 4 FILS AVEC INTÉGRÉ

COUTURE DE SECURITE

Quand la ligne de fil de boucleur*
supérieur est sur le dessous du tissu :
Tournez le cadran de tension de fil de boucleur­supérieur (bleu) vers un nombre plus haut.
Ou tournez le cadran de tension de fil de­boucleur inférieur (rouge) vers un nombre
plus bas.Fil de boucleur inférieur

Quand le fil de boucleur inférieur apparaît sur*
le dessus du tissu :

- Tournez le cadran de tension de fil de
boucleur inférieur (rouge) vers un nombre

- plus haut.

- Ou tournez le cadran de tension de fil de
boucleur supérieur (vert) vers un nombre
plus bas.

* Quand la tension du fil d'aiguille est trop lâche :

- Tournez le cadran de tension de fil d'aiguille
(jaune) vers un nombre plus haut.

Quand la tension du fil d'aiguille est trop lâche :*

- Tournez le cadran de tension de fil d'aiguille
(vert) vers un nombre plus haut.

(7) Overlock 4 fils avec intégré couture de securite

Fil d'aiguille droite
de surjeteuse

Fil de boucleur supérieur

Fil d'aiguille gauche de

surjeteuse

Dessus

Tissu

Cadran de tension

Jaune

Fil de boucleur inférieur

Dessous

Vert

Bleu

Rouge

Épais. Moy

4.04.0 4.0 4.0

(8) BORD ÉTROIT ET BORD ROULÉ

(a) 3 fils, bord

étroit

(b) fils, bord

étroit

(c) 2 fils, bord

étroit

(d) 2 fils, bord

roulé

Fil d'aiguille
droite de
surjeteuse

Fil de boucleur
supérieur

Dessus

Fil d'aiguille
droite de
surjeteuse

Fil de boucleur
supérieur

Dessus

Fil d'aiguille
droite de
surjeteuse

Dessus

Fil d'aiguille
droite de
surjeteuse

Dessus

Fil de boucleur
inférieur

Dessous

Fil de boucleur
inférieur

Dessous

Fil de boucleur
inférieur

Dessous

Fil de boucleur
inférieur

Dessous

Tissu léger

Polyester

Nylon laineux

Tissu léger

Polyester

Nylon laineux

Tissu léger

Polyester

Nylon laineux

Tissu léger

Polyester

Nylon laineux

Jaune

Jaune

Jaune

Jaune

Cadran de tension

Vert

4.0

4.0

Bleu

5.0 4.0

2.0

Cadran de tension

Vert

4.0

4.0

Bleu

4.0 7.0

2.0

Cadran de tension

Vert

0.0

4.0

Bleu

CONVERTISSEUR

CONVERTISSEUR

Cadran de tension

Vert

4.0

3.5

Bleu

CONVERTISSEUR

CONVERTISSEUR

Rouge

2.5

Rouge

4.0

Rouge

4.5

3.2

Rouge

4.5

3.5

80

(7) SOBREHILADO DE 4 HILOS CON

COSTURA DE SEGURIDAD

* Cuando la línea del hilo del áncora superior queda

en el revés de la tela:

- Gire el dial de tensión del hilo del áncora superior
(azúl) hacía un número más alto.

- O, gire el dial de tensión del hilo del áncora inferior
(rojo) hacía un número más bajo.

* Cuando el hilo del áncora inferior aparece en el

derecho de la tela:

- Gire el dial de tensión del hilo del áncora inferior
(rojo) hacía un número más alto.

- Gire el dial de tensión del hilo del áncora superior
(azúl) hacía un número más bajo.

* Cuando la tensión del hilo de la aguja es

demasiado baja:

- O, gire el dial de tensión del hilo de la aguja
(amarillo) hacia un número más alto.

* Cuando la tensión del hilo de la aguja es

demasiado baja:

- Gire el dial de tensión del hilo de la aguja (verde)
hacía un número más alto.

(7) Sobrehilado de 4 hilos con costura de seguridad

Hilo de la
aguja derecha

Hilo del áncora superior

Hilo de la aguja
izquierda

Derecho

Tela

Peso medio

Hilo del áncora inferior

revés

Dial de tensión

VerdeAmarillo

Azúl

Rojo

4.04.0 4.0 4.0

(8) REMATE ESTRECHO Y ENROLLADO

(a) Remate estrecho

de 3 hilos

(b) Remate enrollado

de 3 hilos

(c) Remate estrecho

de 2 hilos

(d) Remate enrollado

de 2 hilos шов

Hilo de la aguja
derecha

Hilo del áncora
superior

Derecho

Hilo de la aguja
derecha

Hilo del áncora
superior

Derecho

Hilo de la aguja
derecha

Derecho

Hilo de la aguja
derecha

Derecho

Hilo del áncora
inferior

Revés

Hilo del áncora
inferior

Revés

Hilo del áncora
inferior

Revés

Hilo del áncora
inferior

Revés

Tela

Poliéster

Nailon de lana

Tela

Poliéster

Nailon de lana

Tela

Poliéster

Nailon de lana

Tela

Poliéster

Nailon de lana

Amarillo

Amarillo

Amarillo

Amarillo

Dial de tensión

Verde

4.0

4.0

Azúl

5.0 4.0

2.0

Dial de tensión

Verde

4.0

4.0

Azúl

4.0 7.0

2.0

Dial de tensión

Verde

0.0

4.0

Azúl

Covertidor

Covertidor

Dial de tensión

Verde

4.0

3.5

Azúl

Covertidor

Covertidor

Rojo

2.5

Rojo

4.0

Rojo

4.5

3.2

Rojo

4.5

3.5

81

30. MACHINE MAINTENANCE

An overlock machine requires more maintenance
than a conventional machine for two reasons :
(a) A lot of lint is produced due to the cutting action

of the knives.

(b) An overlock runs at a very high speed and

needs to be oiled frequently to lubricate the
internal working parts.

(1) CLEANING

Turn off the main power switch and unplug
the machine.

* Open the looper cover and remove all the lint

using the lint brush.

* Close the looper cover and wipe the exterior

surface of your machine with a soft cloth to
remove any dust or lint built up.

(2) OILING

Turn off the main power switch and unplug
the machine.

* To keep the machine running smoothly and

quietly the moving parts, pointed out on the
picture, must be lubricated often.

* Use supplied sewing machine oil. Do not use any

other oil, it could damage the machine.

* Wipe the machine surface to remove all excess oil

before sewing.

(3) REPLACING THE MOVABLE UPPER

CUTTER

Turn off the main power switch and unplug
the machine.

The movable upper cutter should be changed when
it becomes dull. The upper cutter can be replaced
according to the following directions.

* Open the looper cover and set the moveable

upper cutter (A) in the working position.

* Loosen the set screw (B) and remove the upper

cutter (A).

* Turn the handwheel until the upper cutter holder is

in its lowest position.

* Place a new upper cutter in the groove of the

upper cutter holder and tighten the set screw (B).

* Make sure the front edge of the movable upper

cutter is 0.5-1.0 mm lower than the cutting edge
of the stationary lower cutter (C).

B

A

82

30. ENTRETIEN DE LA MACHINE 30. MANTENIMIENTO DE LA MÁQUINA

Une surjeteuse nécessite plus d'entretien qu'une
machine conventionnelle pour deux raisons :
(a) Beaucoup de peluches sont produites par

l'action de coupe des couteaux.

(b) Une surjeteuse tourne à très haute vitesse

et doit être fréquemment huilée pour
lubrifier les mécanismes internes.

(1) NETTOYAGE

Mettez l'interrupteur d'alimentation sur "O"
et débranchez la machine.

* Ouvrez le couvercle de boucleur et enlevez

toutes les peluches avec la brosse à peluches.

Fermez le couvercle de boucleur et essuyez*
la surface extérieure de votre machine avec
un tissu doux pour enlever toute accumulation de
poussière ou de peluches.

(2) LUBRIFICATION

Mettez l'interrupteur d'alimentation sur "O"
et débranchez la machine.

* Pour garder la machine en fonctionnement

sans heurts et en silence, les parties
mobiles indiquées sur l'illustration doivent
être lubrifiées souvent.

* Utilisez l'huile pour machine à coudre fournie.

N'utilisez aucune autre huile, elle peut
endommager la machine.

* Avant de coudre, essuyez la surface de la

machine pour enlever tout excès d'huile.

(3) REMPLACEMENT DU COUTEAU

SUPÉRIEUR MOBILE

Mettez l'interrupteur d'alimentation sur "O"
et débranchez la machine.

Una remalladora requiere más mantenimiento que
una máquina convencional por dos razones:
(a) Se produce mucha pelusa debido a la acción

de corte de las cuchillas.

b Un remalladora funciona a una velocidad muy()

alta por lo que necesita engrasarse con
frecuencia para lubricar los componentes internos.

(1) LIMPIEZA

Apague el interruptor principal y
desenchufe la máquina.

* Abra la tapa del áncora y elimine toda la pelusa con

un cepillo para pelusas.

* Cierre la tapa del áncora y limpie la superficie

exterior de su máquina con un paño suave para
eliminar cualquier acumulación de polvo o pelusas.

(2) ENGRASADO

Apague el interruptor principal y desenchufe
la máquina.

Para que la máquina funcione fluida y*
silenciosamente, los componentes móviles,
señalados en la imagen, deben lubricarse con
frecuencia.

* Utilice el aceite para máquinas de coser que se

proporciona. No utilice ningún otro aceite, podría
dañar la máquina.

* Limpie de la superficie de la máquina para

eliminar los restos de aceite antes de coser.

(3) SUSTITUIR LA CUCHILLA SUPERIOR

MÓVIL

Apague el interruptor principal y
desenchufe la máquina.

Le couteau supérieur mobile doit être changé
quand il est émoussé. Le couteau supérieur peut
être remplacé selon les instructions suivantes.

* Ouvrez le couvercle de boucleur et mettez

le couteau supérieur mobile (A) en position active.

* Desserrez la vis de fixation (B) et enlevez le

couteau supérieur (A).

* Tournez le volant jusqu'à ce que le porte-couteau

supérieur soit à sa position la plus basse.

* Mettez un nouveau couteau supérieur dans la

rainure du porte-couteau supérieur et serrez la
vis de fixation (B).

* Assurez-vous que le bord avant du couteau

supérieur mobile est 0,5-1.0 mm plus bas que
le bord de coupe de couteau inférieur fixe (C).

Se debe cambiar la cuchilla superior móvil cuando
se desafile. La cuchilla se sustituye según las
siguientes indicaciones.

* Abra la tapa del áncora y lleve la cuchilla

superior móvil (A) a la posición de trabajo.

* Afloje el tornillo de ajuste (B) y retire la

cuchilla superior (A).

* Gire el volante hasta que el soporte de la

cuchilla superior esté en su posición más baja.

* Coloque una cuchilla superior nueva en la

ranura del soporte y apriete el tornillo de ajuste (B).

* Asegúrese de que el borde frontal de la cuchilla

superior móvil esté 0,5-1,0 mm más bajo que el
borde de la cuchilla inferior estacionaria (C).

83

(4) STORAGE

When the machine is not in use, be sure to keep it unplugged. Cover the machine with the dust cover to

protect it from the dust. Store the machine, so it is not exposed to direct sunlight or humidity.

(5) SERVICING

Have your overlock machine serviced regularly by your local authorized dealer!

If you have followed the trouble shooting information. If there is a specific problem, it is a great help to test sew

with your thread on a scrap of your sewing fabric and bring it to your dealer. A sewing sample will often give

much better information than words.

Non-original Parts and Accessories

The warranty does not cover any defect or damage caused by use of non-original accessories or parts.

31. FABRIC, THREAD AND NEEDLE CHART

Woven

Light weight

Medium weight

Heavy weight

Light weight

FabricThread

Lawn

Organdy

Voile

Crepe

Muslin

Seersucker

Satin

Gabardine, Broadcloth

Oxford

Denim

Tweed

Serge, Corduroy

FabricThread

Tricot

Cotton: #100

Silk/ Rayon: #100

Spun: #80 ~ #90

Polyester: #80 ~ #100

Cotton: #60 ~ #80

Silk/ Rayon: #50

Spun: #60 ~ #80

Polyester: #60 ~ #80

Cotton: #40 ~ #60

Silk/ Rayon: #40 ~ #60

Spun: #60 ~ #80

Polyester: #50 ~ #80

Knit

Spun: #80 ~ #90

Polyester: #60 ~ #80

Needle ELx705

#12/80

#14/90, #12/80

#14/90

Needle ELx705

#12/80

Medium weight

Heavy weight

Jersey

Wool (woven,

knit)

Spun: #60 ~ #80

Polyester: #60 ~ #80

Cotton: #60 ~ #80

Spun: #60 ~ #80

Polyester: #50 ~ #60

Woolly nylon

Woolly Polyester

84

#14/90, #12/80

#14/90, #12/80

(4) STOCKAGE

Quand la machine n'est pas utilisée assurez-vous de la garder débranchée. Couvrez la machine avec,
la housse pour la protéger de la poussière. Stockez la machine de façon à ce qu'elle ne soit pas
exposée à la lumière solaire directe ou à l'humidité.

(5) SERVICE

Faites effectuer régulièrement un service de votre surjeteuse par votre revendeur local autorisé !

Si vous avez suivi les informations de dépannage et qu'un problème particulier demeure, il est très utile de
faire une couture d'essai sur un fragment de votre tissu à coudre et de l'amener à votre revendeur. Un
échantillon de couture donnera souvent de bien meilleures informations que des mots.

Pièces et accessoires non d'origine
La garantie ne couvre pas tout défaut ou dommage dû à l'utilisation de pièces et accessoires non d'origine.

31. TABLEAU DES TISSUS, FILS ET AIGUILLES

Tissés

Léger

Épaisseur moyenne

Épaisseur forte

Léger

Tissu Fil

Linon,
Organdi
Voile,
Crêpe

Mousseline,
Seersucker,
Satin,
Gabardine, Popeline

Oxford,
Denim
Tweed,
Serge, Velours côtelé

Coton : N 100
Soie/Rayonne : N 100
Filé : N 80 ~ N 90
Polyester : N 80 ~ N 100

Coton : N 60 ~ N 80
Soie/Rayonne : N 50
Filé : N 60 ~ N 80
Polyester : N 60 ~ N 80

Coton : N 40 ~ N 60
Soie/Rayonne : N 40 ~ N 60
Filé : N 60 ~ N 80
Polyester : N 50 ~ N 80

o

oo

oo

oo

oo

oo

Tricotés

Tissu Fil

oo

Tricot

Filé : N 80 ~ N 90
Polyester : N 60 ~ N 80

o

oo

o

oo

oo

oo

oo

Aiguille ELx705

o

N 12/80

oo

N 14/ 90, N 12/ 80

o

N 14/90

Aiguille ELx705

N 12 80o/

Épaisseur moyenne

Épaisseur forte

Jersey

Laine (tissée, tricotée)

oo

Filé : N 60 ~ N 80
Polyester : N 60 ~ N 80
Coton : N 60 ~ N 80

Filé : N 60 ~ N 80
Polyester : N 50 ~ N 60

oo

oo

oo

oo

Nylon laineux
Polyester laineux

85

oo

N 14/ 90, N 12/ 80

oo

N 14/ 90, N 12/ 80

(4) ALMACENAMIENTO

Cuando la máquina no esté en uso, asegúrese de desenchufarla. Cubra la máquina con la cubierta protectora
para protegerla del polvo. Guarde la máquina de manera que no se exponga a la luz solar directa ni a la
humedad.

(5) MANTENIMIENTO

Su distribuidor local autorizado debe revisar periódicamente su remalladora.

Si usted ha tenido que seguir la información de resolución de problemas. Si hay un problema específico, es de
gran ayuda que haga una costura de prueba en un retal y llevarlo a su distribuidor. A menudo una costura
de muestra da mucha más información que las palabras.

Componentes y accesorios no originales.

La garantía no cubre ningún defecto o daño causado por el uso de accesorios o componentes no originales.

31. CUADRO DE TELAS, HILOS Y AGUJAS

Tejido

Peso ligero

Peso medio

Pesado

Peso ligero

Tela Fibra

Batista
Organdí
Gasa
Crepé

Muselina
Mil rayas
Satin
Gabardine, Paño

Oxford
Vaquero
Tweed
Vaquero Tweed

Tela Fibra

Tricotada

Algodón: 100%
Seda/Rayón: 100%
Hilo: 80-90%
Poliéster: 80-100%

Algodón: 60-80%
Seda/Rayón: 50%
Hilo: 60-80%
Poliéster: 60-80%

Algodón: 40-60%
Seda/Rayón: 40-60%
Hilo: 60-80%
Poliéster: 50-80%

Punto

Hilo: 80-90%
Poliéster: 60-80%

Aguja ELx705

nº 12/80

nº 14/90, nº 12/80

nº 14/90

Aiguille ELx705

nº 12/80

Peso medio

Pesado

Jersey

Lana (tejida, de punto)

Hilo: 60-80%
Poliéster: 60-80%
Algodón: 60-80%

Hilo: 60-80%
Poliéster: 50-60%
Nailon de lana
Poliéster de lana

86

nº 14/90, nº 12/80

nº 14/90, nº 12/80

32. TROUBLE SHOOTING

Problem

Fabric does not feed well

Needle breaks

Thread breaks

Stitch skip

Solution

* Lengthen stitch length.

* Increase presser foot pressure for heavyweight fabric.

* Decrease presser foot pressure for lightweight fabric.

* Check the differential feed.

* Insert needle correctly.

* Do not pull fabric while sewing.

* Tighten needle set screw.

* Use a larger size needle on heavy fabrics.

* Check threading.

* Check for tangled or caught thread.

* Insert needle correctly.

* Insert new needle, current needle may be bent or have a blunt point.

* Use high quality thread.

* Loosen thread tension.

* Insert new needle, current needle may be bent or have a blunt point.

* Tighten needle set screw.

* Insert needle correctly.

* Change type or size of needle.

* Check threading.

* Increase presser foot pressure.

* Use a high quality thread.

Irregular stitches

Fabric Puckers

Irregular Trimming

Fabric Jams

Machine Does Not Operate

* Balance thread tension.

* Check for tangled or caught thread.

* Check threading.

* Loosen thread tension.

* Check for tangled or caught thread.

* Use high quality lightweight thread.

* Shorten stitch length.

* Decrease presser foot pressure for lightweight fabrics.

* Check the differential feed.

* Check alignment of cutters.

* Replace one or both cutters.

* Check for tangled or caught thread.

* Compress thick layers of fabric with conventional machine before sewing

with overlock.

* Connect machine to power source correctly.

87

RÉSOLUTION DES PROBLÈMES

32.

Problème

Le tissu n'est pas bien
entrainé

L'aiguille se casse

Le fil se casse

Des points sont sautés

Solution

* Augmentez la longueur de point.
* Augmentez la pression du pied presseur pour les tissus épais.
* Diminuez la pression du pied presseur pour les tissus légers.
* Vérifiez l'entrainement différentiel.

* Insérez correctement l'aiguille.
* Ne tirez pas le tissu en cousant.
* Serrez la vis de fixation d'aiguille.
* Utilisez une aiguille plus grosse pour les tissus épais.

* Vérifiez l'enfilage.
* Vérifiez que le fil n'est pas emmêlé ou coincé.
* Insérez correctement l'aiguille.
* Insérez une nouvelle aiguille, l'aiguille actuelle peut être tordue ou avoir

une pointe émoussée.
* Utilisez du fil de haute qualité.
* Diminuez la tension de fil.

* Insérez une nouvelle aiguille, l'aiguille actuelle peut être tordue ou avoir

une pointe émoussée.
* Serrez la vis de fixation d'aiguille.
* Insérez correctement l'aiguille.
* Changez de type ou de taille d'aiguille.
* Vérifiez l'enfilage.
* Augmentez la pression du pied presseur.
* Utilisez du fil de haute qualité.

Points irréguliers

Le tissu se fronce

Coupure irrégulière

Le tissu se coince

La machine ne fonctionne
pas

* Équilibrez les tensions de fil.
* Vérifiez que le fil n'est pas emmêlé ou coincé.
* Vérifiez l'enfilage.

* Diminuez la tension de fil.
* Vérifiez que le fil n'est pas emmêlé ou coincé.
* Utilisez du fil de haute qualité.
* Diminuez la longueur de point.
* Diminuez la pression du pied presseur pour les tissus légers.
* Vérifiez l'entrainement différentiel.

* Vérifiez l'alignement des couteaux.
* Remplacez un ou les deux couteaux.

* Vérifiez que le fil n'est pas emmêlé ou coincé.

Comprimez les couches de tissu épais avec une machine*
conventionnelle avant de les coudre avec la surjeteuse.

* Raccordez correctement la machine à la source du courant.

88

32. SOLUCIÓN DE PROBLEMAS

Problema

La tela no avanza bien

La aguja se rompre

El hilo se rompe

Se saltan puntadas

Solución

* Alargue la longitud de la puntada.
* Aumente la presión del prensatelas si es una tela pesada.
* Disminuya la presión del prensatelas si la tela es ligera.

Compruebe el trasnporte diferencial.*

* Inserte la aguja correctamente.
* No estire de la tela mientras cose.
* Apriete el tornillo de ajuste de la aguja.
* Utilice una aguja mayor en telas pesadas.

* Compruebe el enhebrado.
* Compruebe si el hilo está enredado o enganchado.
* Inserte la aguja correctamente.
* Inserte una aguja nueva, la actual puede estar doblada o tener una punta

roma.
* Use un hilo de mayor calidad.
* Afloje la tensión del hilo.

* Inserte una aguja nueva, la actual puede estar doblada o tener una punta

roma.
* Apriete el tornillo de ajuste de la aguja.
* Inserte la aguja correctamente.
* Cambie el tipo o el tamaño de la aguja.

.* Compruebe el enhebrado
* Aumente la presión del prensatelas.
* Use un hilo de mayor calidad.

Puntadas irregulares

La tela se arruga

Recorte irregular

La tela se atasca

La máquina no funciona

* Equilibre la tensión de los hilos.
* Compruebe si el hilo está enredado o enganchado.
* Compruebe el enhebrado

* Afloje la tensión del hilo.
* Compruebe si el hilo está enredado o enganchado.
* Use un hilo ligero de mayor calidad.
* Acorte la longitud de la puntada.
* Disminuya la presión del prensatelas si la tela es ligera.
* Compruebe el trasnporte diferencial.

* Compruebe la alineación de las cuchillas.
* Sustituya una o ambas cuchillas.

* Compruebe si el hilo está enredado o enganchado.
* Comprima las capas gruesas de tela con una máquina convencional antes

de coser con la remalladora.

* Conecte correctamente la máquina a la red eléctrica.

89

33. SPECIFICATIONS

Sewing speed

Maximum 1300 stitches/min

Stitch length

Differential feed ratio

Overlock stitch width

Needle bar stroke

Presser foot rise

Needles

Number of needles

Number of threads

1.0 - 5.0 mm

1:0.6 - 1:2

Left needle: 5.0 - 7.0 mm
Right needle: 3.0 - 5.0 mm

27 mm

4.5 mm

ELx705 size: #14/90, #12/80

1, 2

2, 3, 4

34. MACHINE DIMENSIONS

Width

Length

Height
Weight

We reserve the right to change the machine equipment and the assortment of accessories without prior notice,
or make modification cations to the performance or design. Such modification cations, however, will always be
to the benefit of the user and the product.

33.

SPÉCIFICATIONS

Vitesse de couture

308 mm

287 mm

311 mm

6.4 kg

1300 point/min maximum

Longueur de point

Rapport d'entrainement
différentiel

Largeur de point de surjet

Course de barre à aiguilles

Montée du pied presseur

Aiguilles

Nombre d'aiguilles

Nombre de fils

1.0 - 5.0 mm

1:0.6 - 1:2

Aiguille gauche : 5,0 - 7,0 mm
Aiguille droite : 3,0 - 5,0 mm

27 mm

4.5 mm

ELx705 taille: N 14/ 90, N 12/ 80

oo

1, 2

2, 3, 4

34. DIMENSIONS DE LA MACHINE

Largeur

Longueur

Hauteur
Poids

Nous nous réservons le droit de modifier l'équipement de la machine et l'assortiment d'accessoires ou
d'apporter des modifications au fonctionnement ou à la conception sans avis préalable. Cependant ces
modifications seront toujours à l'avantage de l'utilisateur et du produit.

308 mm

287 mm

311 mm

6.4 kg

90

33. ESPECIFICACIONES

Velocidad de costura

Longitud de la puntada

Máximo 1300 puntadas/min

1.0 - 5.0 mm

Rango del trasnporte
diferencial

Ancho del sobrehilado

Barra de la aguja

Elevador del prensatelas

Agujas

Agujas

Número de hilos

1:0.6 - 1:2

Aguja izquierda: 5,0-7,0 mm
Aguja derecha: 3,0-5,0 mm

27 mm

4.5 mm

ELx705 tamaño: nº14/90, nº12/80

1, 2

2, 3, 4

34. DIMENSIONES DE LA MÁQUINA

Ancho

Largo

Alto
Peso

Nos reservamos el derecho de cambiar el equipamiento de la máquina y el surtido de accesorios sin previo aviso,
o de modificar el rendimiento o el diseño. Sin embargo, dichas modificaciones siempre redundarán en beneficio
del usuario y del producto.

308 mm

287 mm

311 mm

6.4 kg

91
