JR International DVR8L1, DVR16L1 Quick Installation Manual [en, de, fr, es, nl]

Page 1

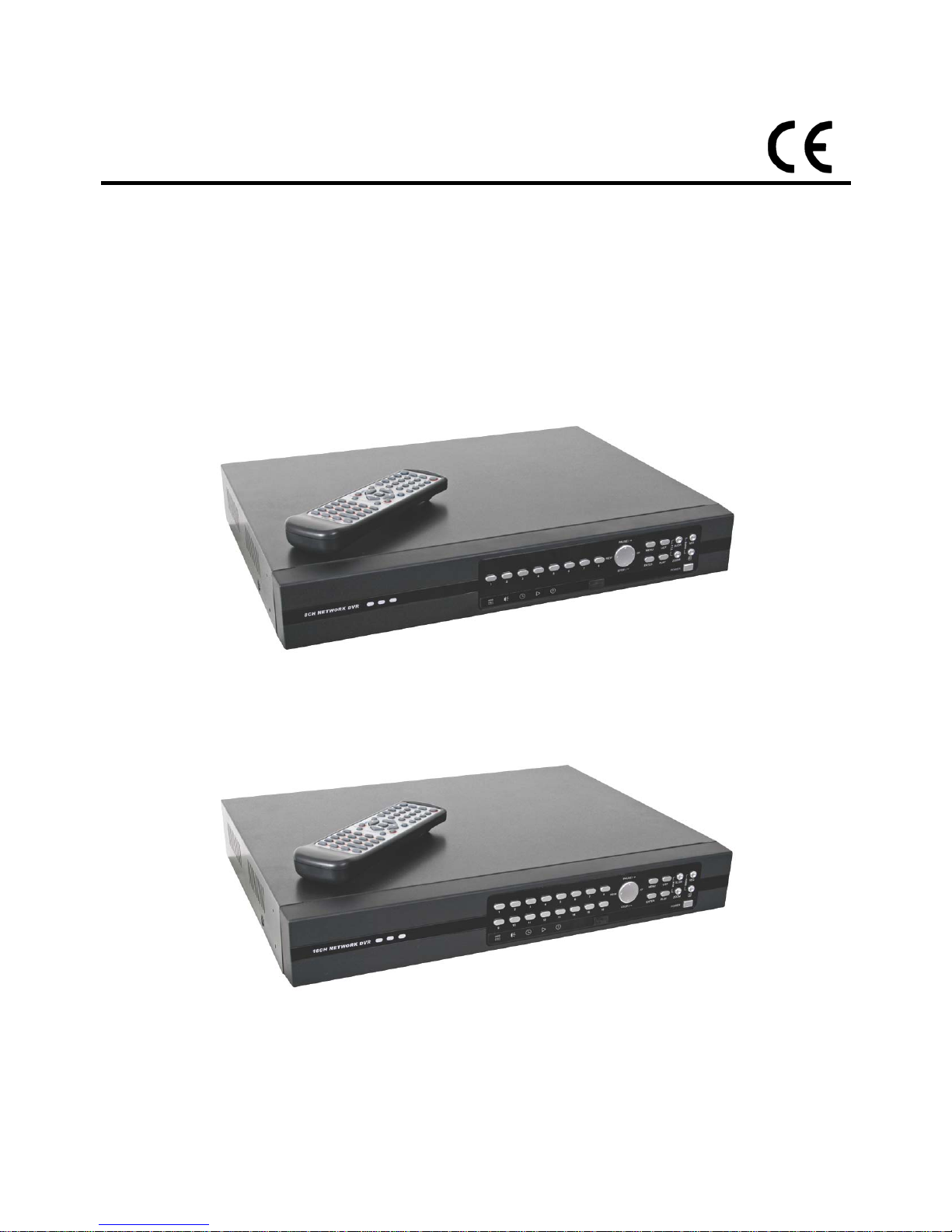

DVR8L1 - DVR16L1

DIGITAL 8- / 16-CHANNEL MULTIPLEXER QUAD MPEG-4 RECORDER DIGITALE 8-/16-KANAALS MULTIPLEXER QUAD MPEG-4 RECORDER ENREGISTREUR NUMÉRIQUE MULTIPLEXER QUAD MPEG-4 À 8/16 CANAUX VIDEOGRABADORA DIGITAL MULTIPLEXOR QUAD MPEG-4 - 8 / 16 CANALES DIGITALER 8- / 16-KANAL-MULTIPLEXER QUAD MPEG-4 RECORDER

DVR8L1

DVR16L1

QUICK INSTALLATION GUIDE 3 BEKNOPTE INSTALLATIEHANDLEIDING 9 GUIDE D’INSTALLATION RAPIDE 15 GUÍA RÁPIDA 21 SCHNELLEINSTIEG 27

Page 2

DVR8L1 - DVR16L1

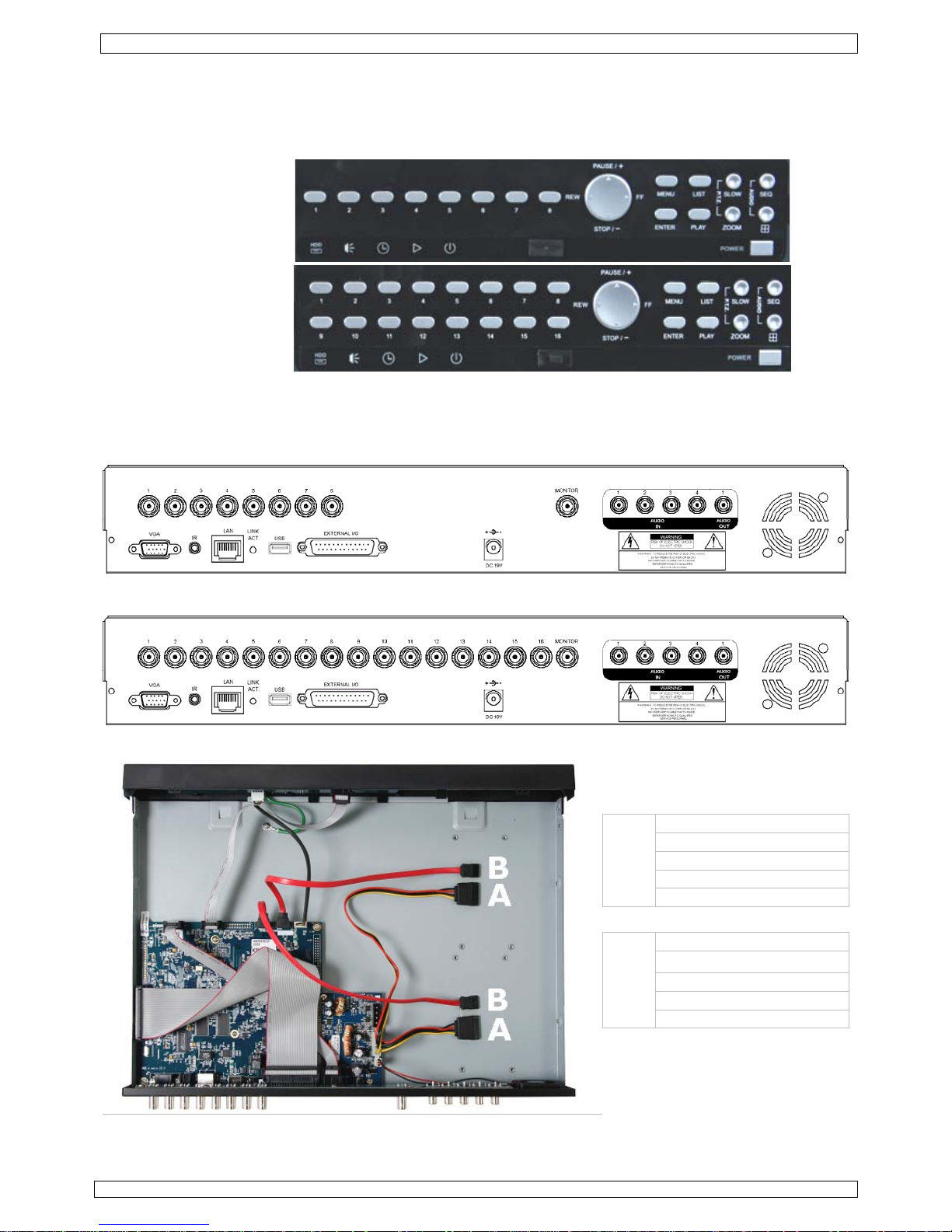

FRONT VIEW – VOORZIJDE – VUE FRONTALE

VISTA FRONTAL - VORDERANSICHT

DVR8L1

DVR16L1

REAR VIEW – ACHTERZIJDE – VUE ARRIÈRE

VISTA POSTERIOR – HINTERANSICHT

DVR8L1

DVR16L1

power supply voeding alimentation alimentación Stromversorgung

data bus (SATA) databus (SATA)

bus de données (SATA) bus de datos (SATA) Datenbus (SATA)

Figure 1

Page 3

DVR8L1 - DVR16L1 Rev. 01

Quick installation guide

1. Introduction

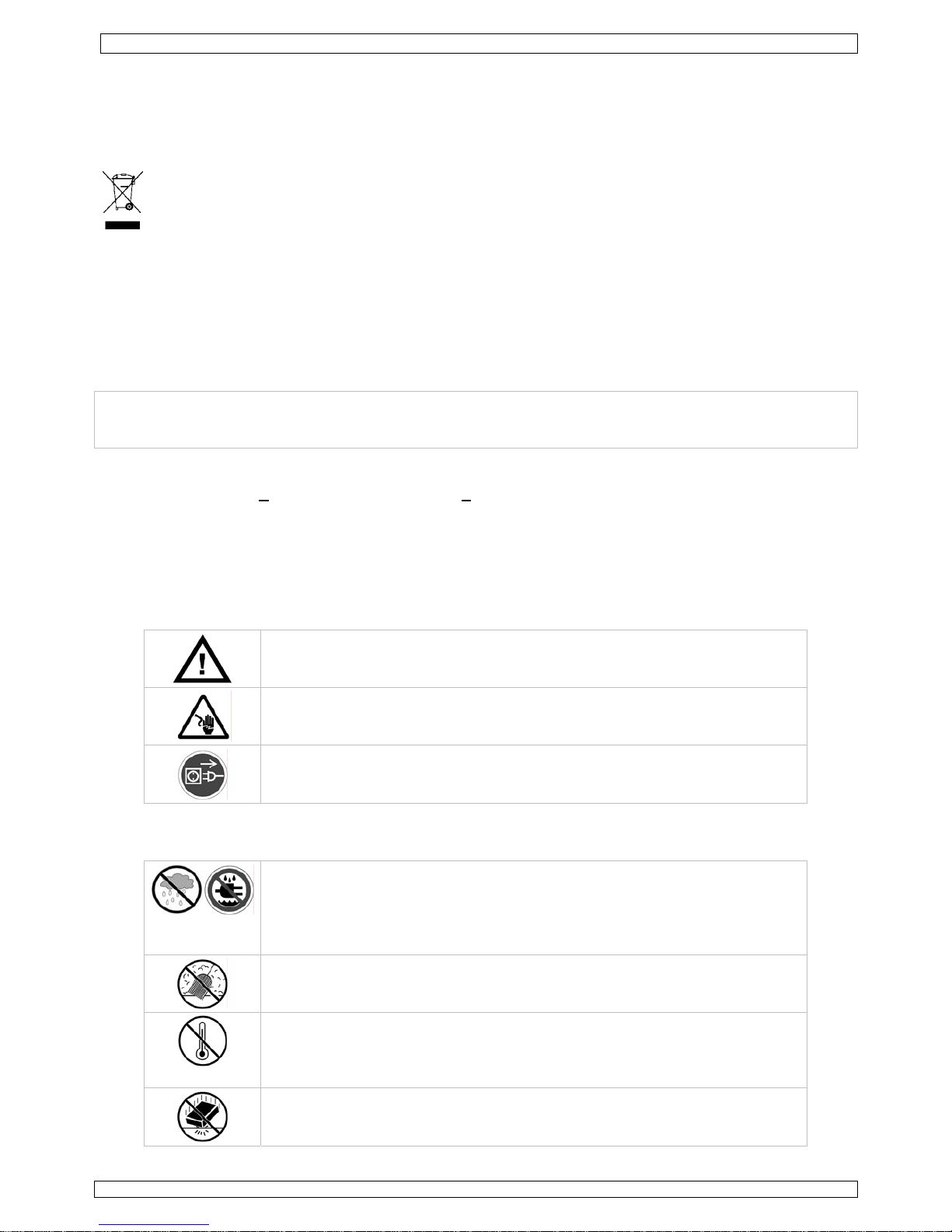

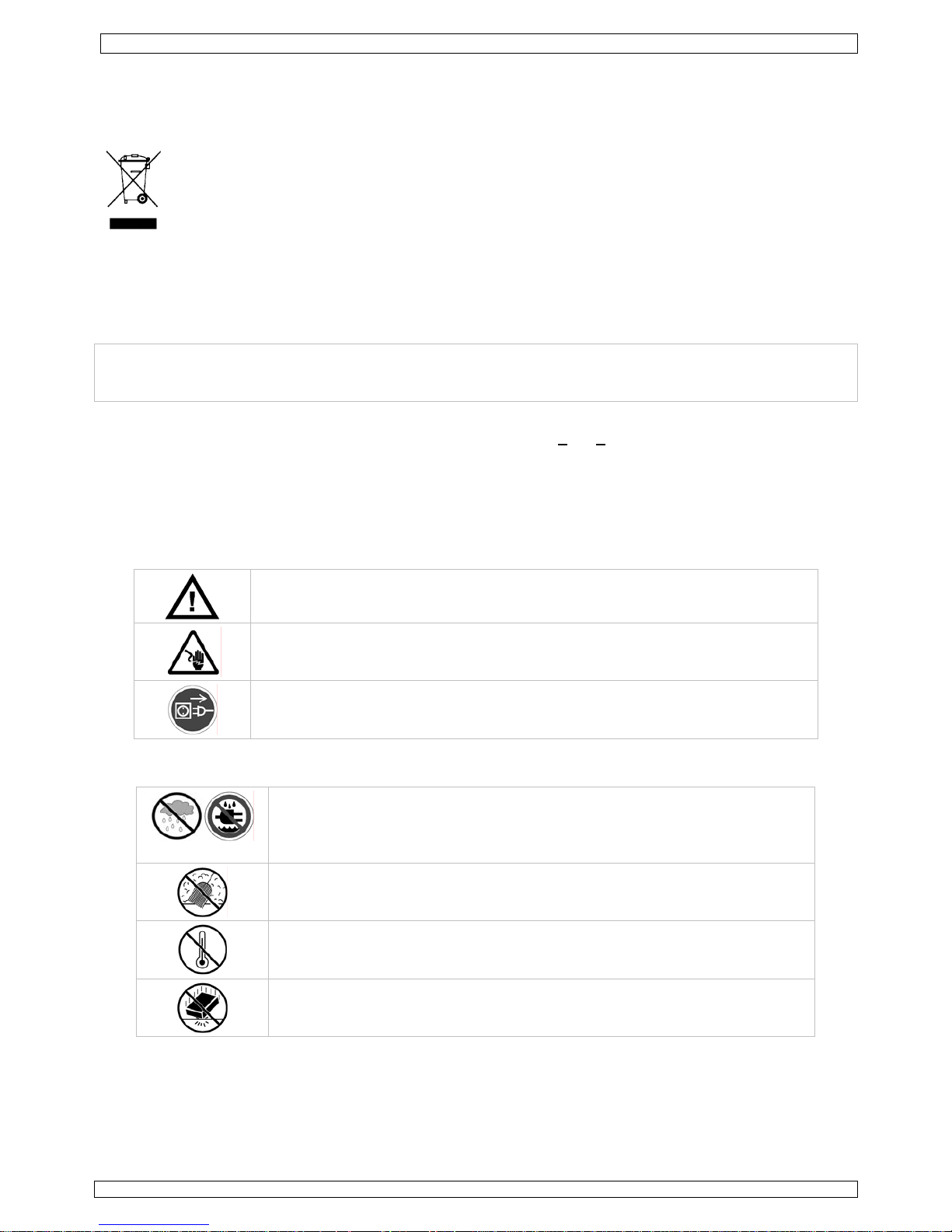

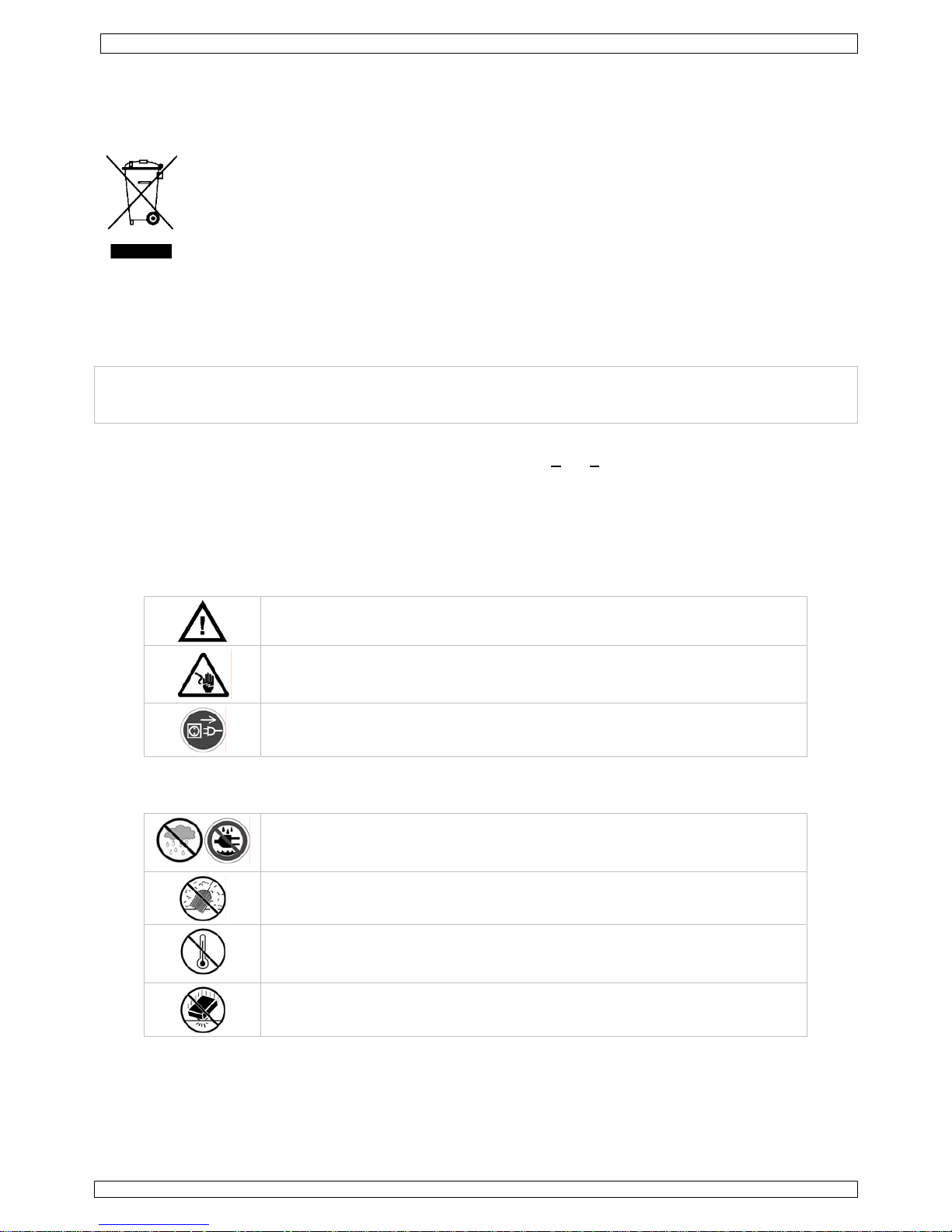

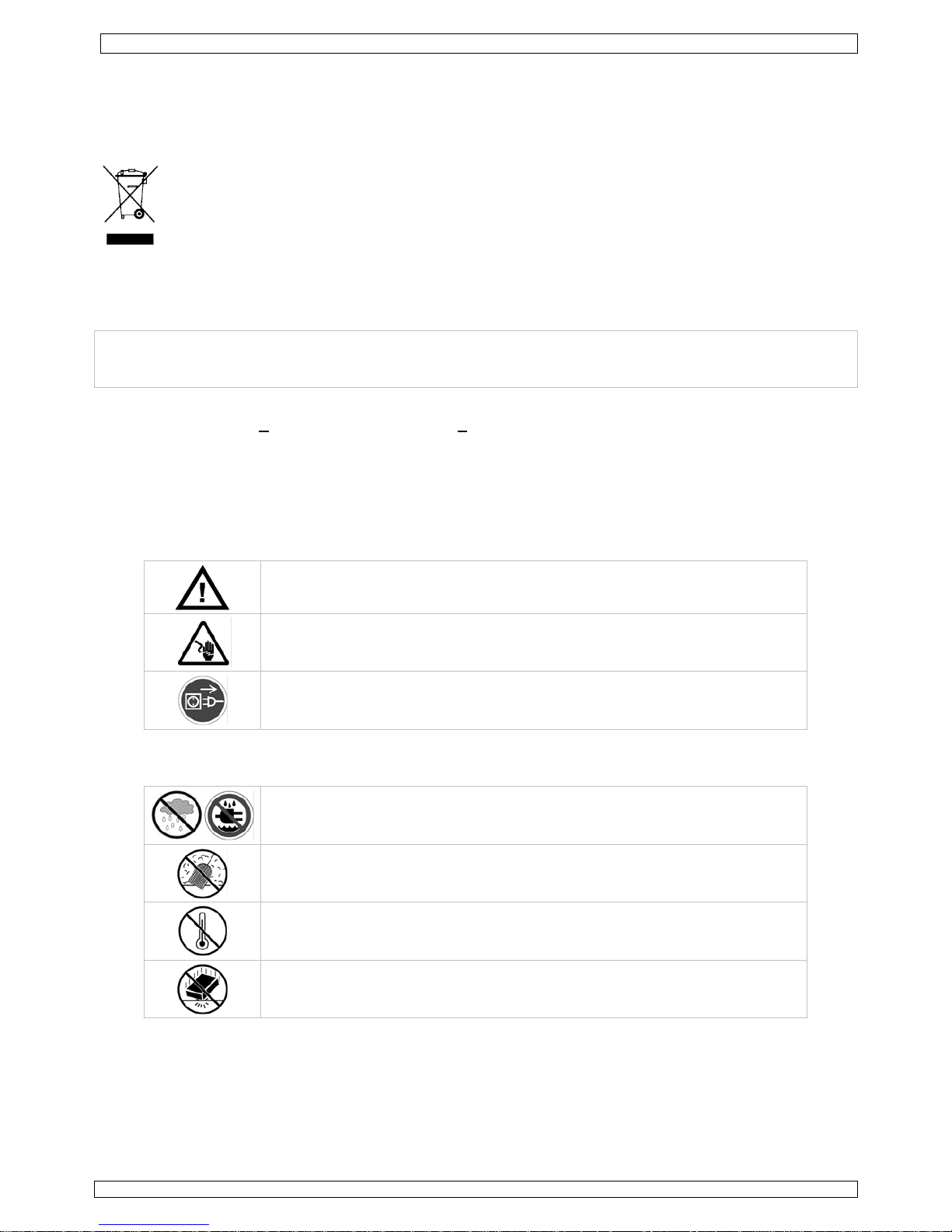

To all residents of the European Union Important environmental information about this product

This symbol on the device or the package indicates that disposal of the device after its lifecycle could harm the environment. Do not dispose of the unit (or batteries) as unsorted municipal waste; it should be taken to a specialized company for recycling. This device should be returned to your distributor or to a local recycling service. Respect the local environmental rules.

If in doubt, contact your local waste disposal authorities.

Thank you for choosing JR international Please read the manual thoroughly before bringing this device into service. If the device was damaged in transit, do not install or use it and contact your dealer. Damage caused by disregard of certain guidelines in this manual is not covered by the warranty and the dealer will not accept responsibility for any ensuing defects or problems.

NOTICE: This document is a Quick installation guide. For more details, refer to the full user manual which can be found on the included CD-ROM.

Package content:

• 1x DVRx

L1 8 or 16 channel DVR (x = 8 or 16)

• 1x power adaptor 100-240VAC 50/60Hz to 19VDC 2.21A + power cable

• 2x mounting bracket for HDD + screws

• 1x CD-ROM containing the full user manual

• 1x external I/O 25p connector

• 1x IR remote control (DVRRC)

2. Safety Instructions

Keep the device away from children and unauthorised users.

Risk of electroshock when opening the cover. Touching live wires can cause life-threatening electroshocks.

Always disconnect mains power when the device is not in use or when servicing or maintenance activities are performed. Handle the power cord by the plug only.

3. General Guidelines

Refer to the JR international® Service and Quality Warranty on the last pages of this manual.

Indoor use only

Keep this device away form rain, moisture, splashing and dripping liquids. Never put object filled with liquid on top.

Keep this device away from dust.

Keep this device away from extreme heat. Make sure the ventilation openings are clear at all times. For sufficient air circulation, leave at least 1” (±2.5 cm) in front of the openings.

Protect this device from shocks and abuse. Avoid brute force when operating the device.

• Familiarise yourself with the functions of the device before actually using it.

• All modifications of the device are forbidden for safety reasons.

• Only use the device for its intended purpose. Using the device in an unauthorised way will void the

warranty.

• Damage caused by disregard of certain guidelines in this manual is not covered by the warranty and

the dealer will not accept responsibility for any ensuing defects or problems.

• Do not use this product to violate privacy laws or perform other illegal activities.

Page 4

DVR8L1 - DVR16L1 Rev. 01

4. Features

• MPEG-4 real-time compression format

• multiplex: allows live display, recording, playback and backup

• backup function: supports USB 2.0 flash drive and network backup

• intelligent motion trigger recording

o advanced motion detection o scheduled motion detection recording (with 3 adjustable parameters)

• system auto recovery after power reconnected

• supports daylight-saving function

• supports manual / timer / motion / alarm recording functions

• multi-language OSD: English, French, Dutch, German, Portuguese, Spanish, Czech, Hungarian,

Greek, Chinese and Vietnamese

• user manual: English

• hard disks in option: 500GB (HD500GB/S) or 750GB (HD750GB/S) (not included)

• high resolution recording:

DVR8L1

o frame: 720 x 480 pixels with 60 IPS / 720 x 576 pixels with 50 IPS o CIF: 352 x 240 pixels @ 240 IPS / 352 x 288 pixels @ 200 IPS

DVR16L1

o frame: 720 x 480 pixels with 120 IPS / 720 x 576 pixels with 100 IPS o CIF: 352 x 240 pixels @ 480 IPS / 352 x 288 pixels @ 400 IPS

5. Overview

Refer to the illustrations on page 2 of this manual.

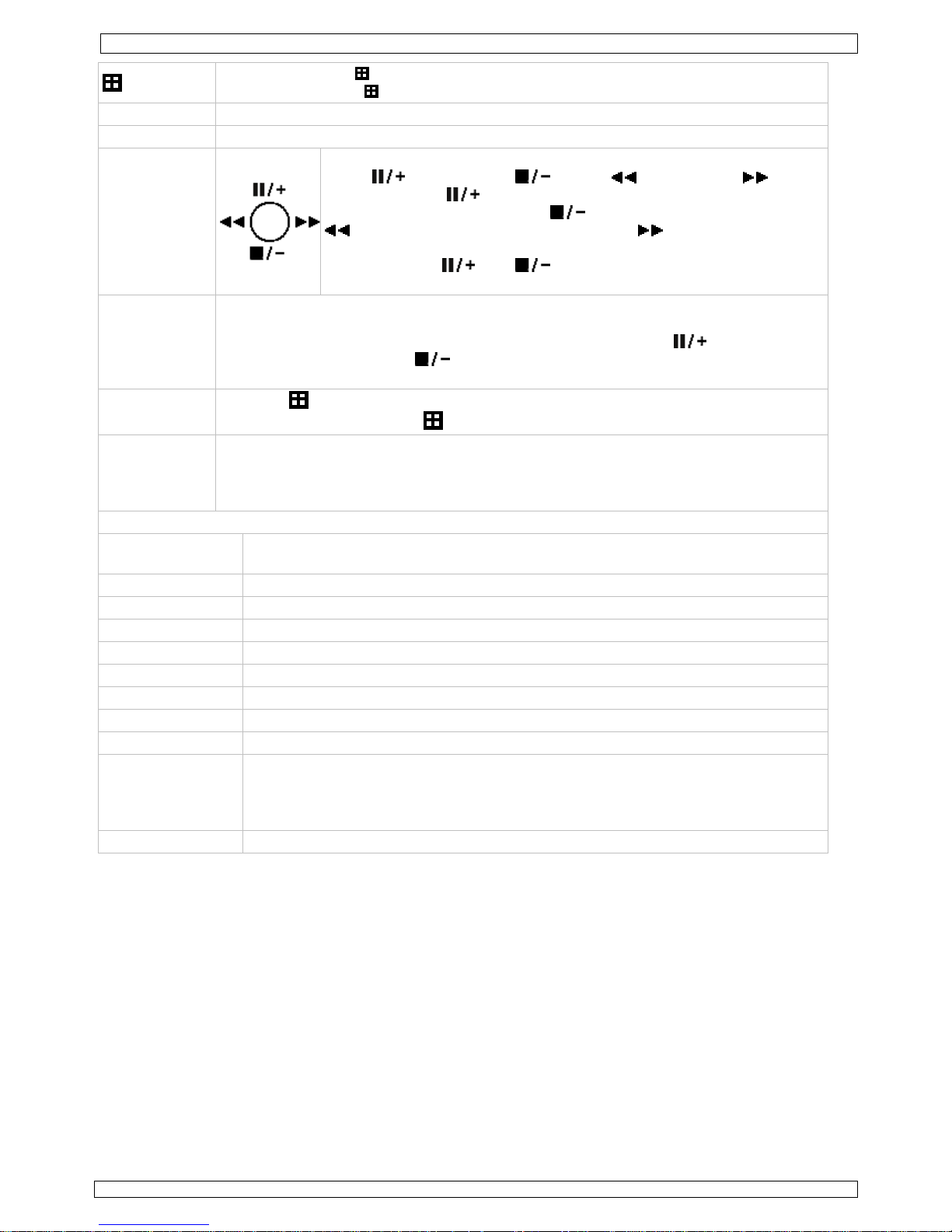

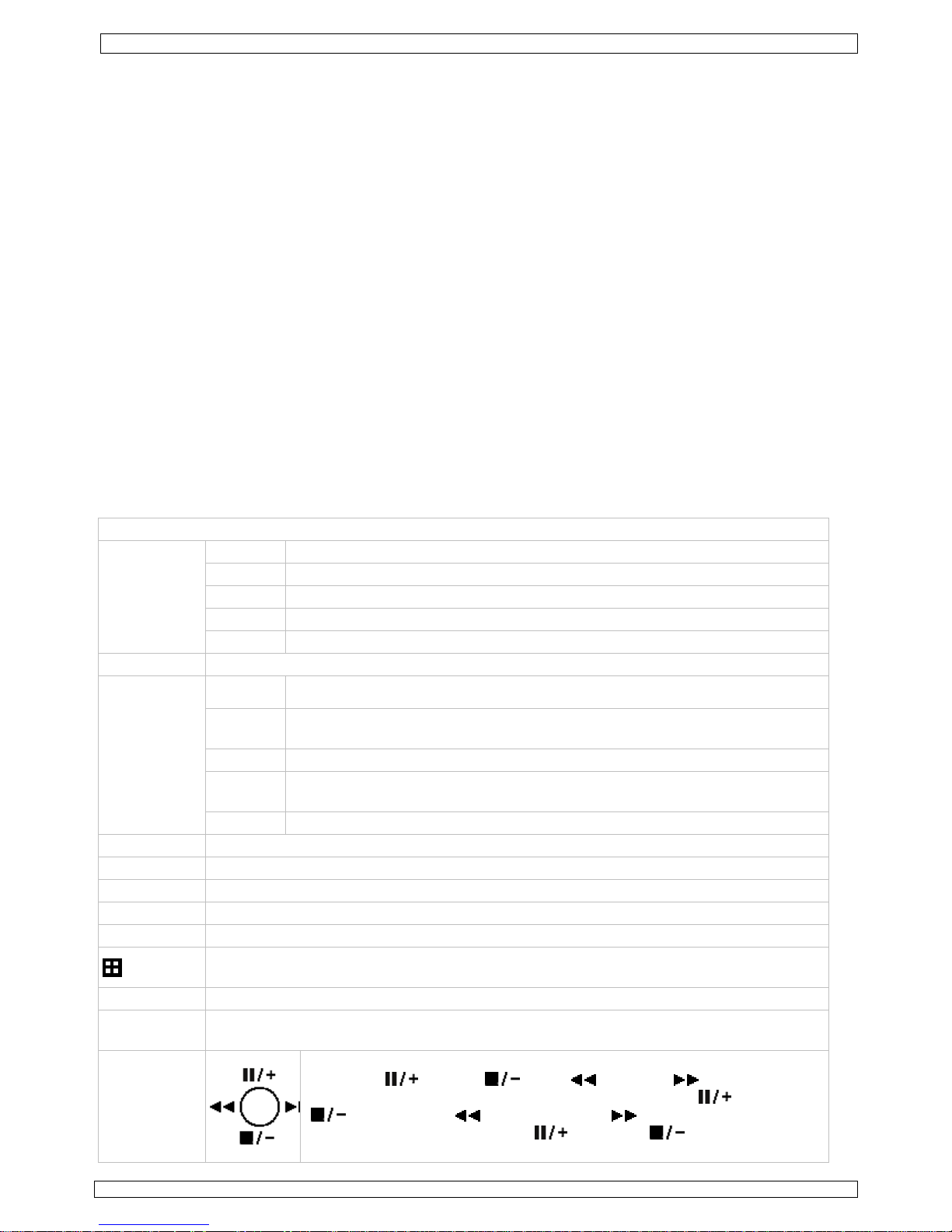

Front panel

LED indications (left to right)

HDD reading or recording activities on the hard disk ALARM an alarm was triggered TIMER timed recording is enabled PLAY the DVR is in playing mode POWER DVR power is on

MENU Press to enter the main menu.

LIST

ALARM List the information of the alarm-trigger-recorded files.

MANUAL List the information of the manual-recorded files. A separate file is

created for each manual recording. MOTION List the information of the motion-trigger-recorded files. SYSTEM List the information of the system-recorded files. The DVR system will

save one recorded file every hour. TIMER List the information of the timer-recorded files.

SLOW In playback mode, press to play the recorded file slowly. SEQ Press to activate the call monitor function, and press again to quit. ENTER Press to confirm settings. PLAY Press to play the recorded video. ZOOM In live or playback mode, press to enlarge the image of the selected channel.

8CH: press to show the 4/9 channel display mode. 16CH: press to show the 4/9/16 channel display mode.

POWER Press and hold to switch off the DVR. 1 ~ 8

1 ~ 16

Press a button to select the corresponding channel.

NAVIGATE

Press one of the four positions on the navigate button to move the cursor up (

), down ( ), left ( ) or right ( ).

In play-back mode, press the buttons to play/pause (

), stop

(

), fast rewind ( ) or fast forward ( ) the play-back file.

In setting mode, press the up (

) or down ( ) button to change

the setting in the menu.

Page 5

DVR8L1 - DVR16L1 Rev. 01

PTZ

= SLOW + ZOOM Press SLOW and ZOOM simultaneous to enter/exit PTZ control mode. In PTZ mode press

to zoom in, to zoom out. To adjust PTZ angle, press the direction

buttons.

AUDIO

= SEQ + Press SEQ and

simultaneous to select the desired audio channel.

KEY LOCK

= MENU + ENTER Press MENU and ENTER simultaneously to lock the front panel keys. Press any key followed by the DVR password to unlock the keys.

rear panel

1 ~ 8/16 8 (or 16) video input channels to connect up to 8 (or 16) external video sources

e.g. cameras. MONITOR 1 video output channel to connect the DVR to the main monitor. AUDIO IN 4 audio inputs to connect external audio sources e.g. from cameras with audio.

Audio IN 1, 2, 3 and 4 are linked with channel 1, 2, 3 and 4 respectively. AUDIO OUT 1 audio output to connect to an audio device, e.g. a speaker. VGA to connect a VGA monitor IR connect the IR receiver for the remote control LAN port Connect the DVR to a local network by plugging a network cable into this port. LINK ACT. LED is on when a connection with the network is established

USB port

To quickly backup or upgrade firmware/OSD, connect a compatible USB flash

drive to this USB port.

Note: prior to using the USB flash drive, make sure it is formatted in “FAT32”

format. EXTERNAL I/O use this port to connect external devices e.g. external alarms, PTZ cameras, … 19V DC Power supply input.

6. Hardware setup

Installing the Hard Disk Drive (HDD)

Refer to the illustrations on page 2 of this manual.

• Obtain a suitable HDD (not included), type SATA (Serial Advanced Technology Attachment).

• Make sure to unplug the device from the mains before servicing and do not touch any electronic

circuitry to avoid electrostatic discharge.

• Unscrew the 5 screws (1 on either side and 3 on the back) that hold the cover in place.

• Lift the cover (back-end first).

• Screw the mounting brackets on the HDD(s) (screws included).

Note: the PCB must be facing upwards when mounting the HDD into the DVR.

• Connect the master SATA data cable (left connector, see PCB) and power supply to the first HDD;

connect the slave SATA data cable (right connector, see PCB) and power supply to the second HDD when applicable.

• Screw the HDD(s) on the bottom of the DVR housing PCB facing upwards using the included

screws.

• Close the cover (front first) and secure it with the 5 screws.

Connecting a video monitor

• Obtain a suitable monitor (not included) and connect it to the video out port on the back of the

DVR. Connector type is BNC.

Connecting the power supply

• Plug the DC output connector of the included power adaptor into the 19VDC power input at the

back of the DVR. WARNING: only use the included adaptor.

• Plug the included power cable into the adaptor input connector and plug the other end into the

mains. Do not switch the DVR on yet.

Connecting a camera

• Obtain up to 8 (or 16) suitable cameras (not included). Each camera needs its own power supply.

• Connect the video output of the camera to either video input at the back of the DVR. The number

next to the input connectors represents the channel number. Connector type is BNC.

Page 6

DVR8L1 - DVR16L1 Rev. 01

Connecting

• The DVRs support 4 audio inputs. Connect the audio output of an audio source to an audio input of

the DVR. Connector type is BNC.

• There is also an audio output connector. Connect an audio device e.g. a speaker to this connector

when desired. Connector type is BNC.

Connecting Local Area Network

• Connect the DVR to a local network by plugging a network cable into the LAN port at the back of

the DVR. Connector type is 8P8C (RJ45). Setup is done through the OSD.

7. Preliminary settings

• Make sure the connected cameras are on and press the POWER button to switch on the DVR. It

takes about 10 to 15 seconds to start up.

Setting date and time

• Before using the DVR the time and date should be set to get a valid time stamp.

• Press the MENU button and enter the password to go into the menu list.

Note: default admin password is “0000” (4 times zero).

• Use the NAVIGATION button to move to the DATE menu item. Select it to set date, time and

daylight savings option.

Note: once recording started, do not change date or time as this will make it very difficult to find back the recorded files. Note: when using the DVR for the first time and the correct time is set, leave it on for at least 48 hours.

Password setting

• Press the MENU button and enter the password to go into the menu list.

• Select the ADVANCED menu item.

• Go to SYSTEM (or SYSTEM INFO depending on DVR type). Select PASSWORD and press the ENTER

button to set the password. Press the cursor up (

) or down ( ) button to select the value of the first number and press enter to save and go to the next character. Repeat this for all four password numbers.

Note: default admin password is “0000” (4 times zero).

Record settings

• Press the MENU button and enter the password to go into the menu list.

• Select the RECORD menu item using the NAVIGATION button.

• Set the image size, image quality and images per second for recording.

• Refer to the full user manual on the included CD-ROM for more details.

8. Operation

Display

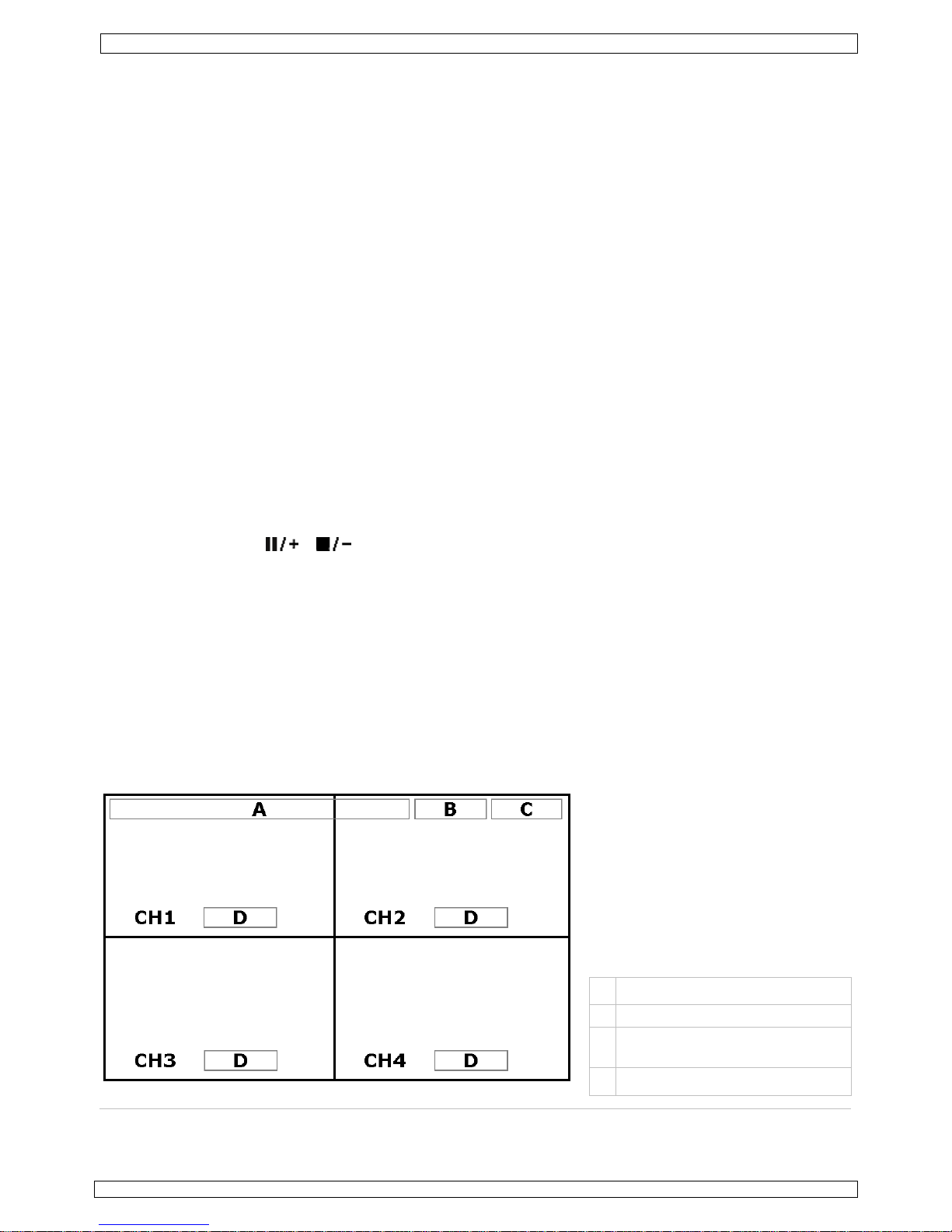

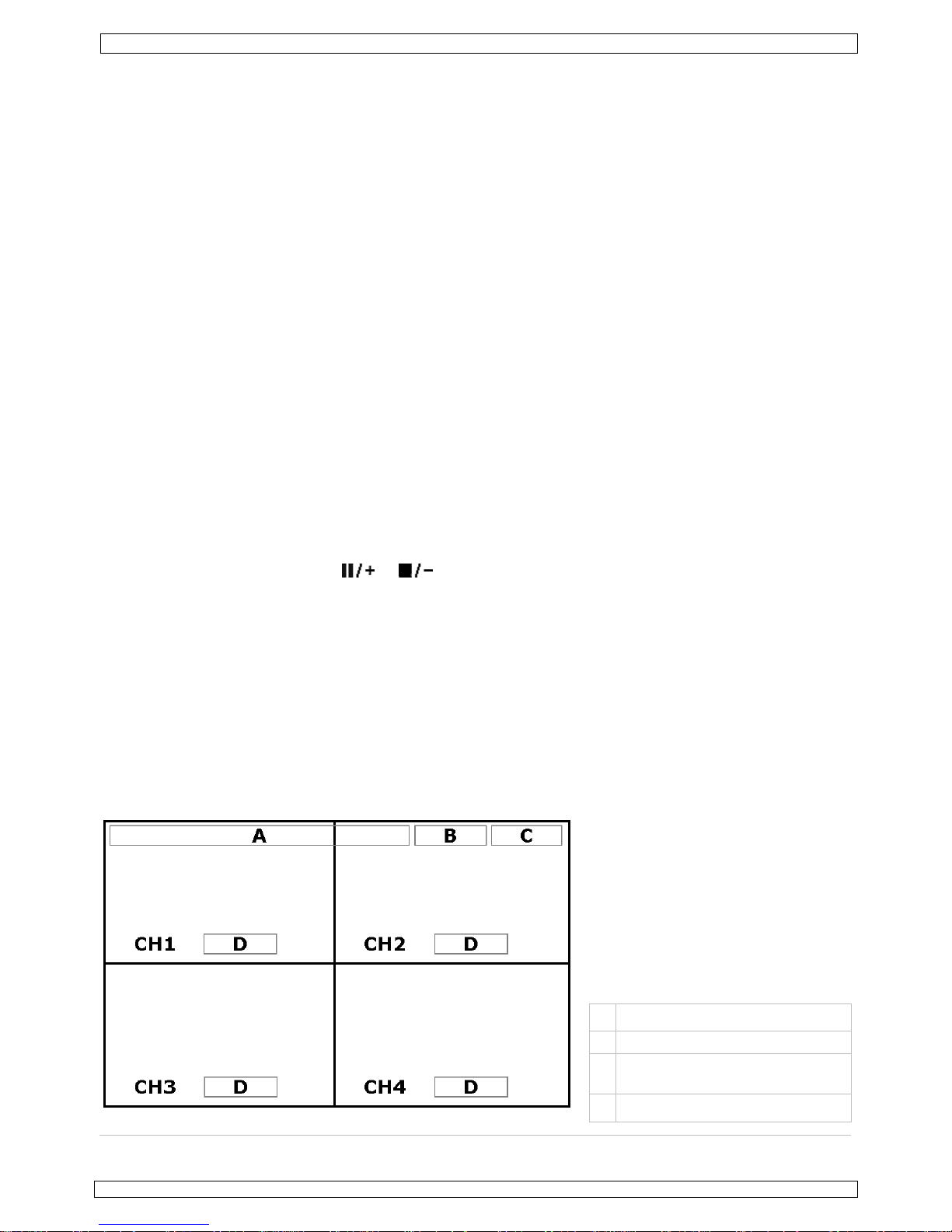

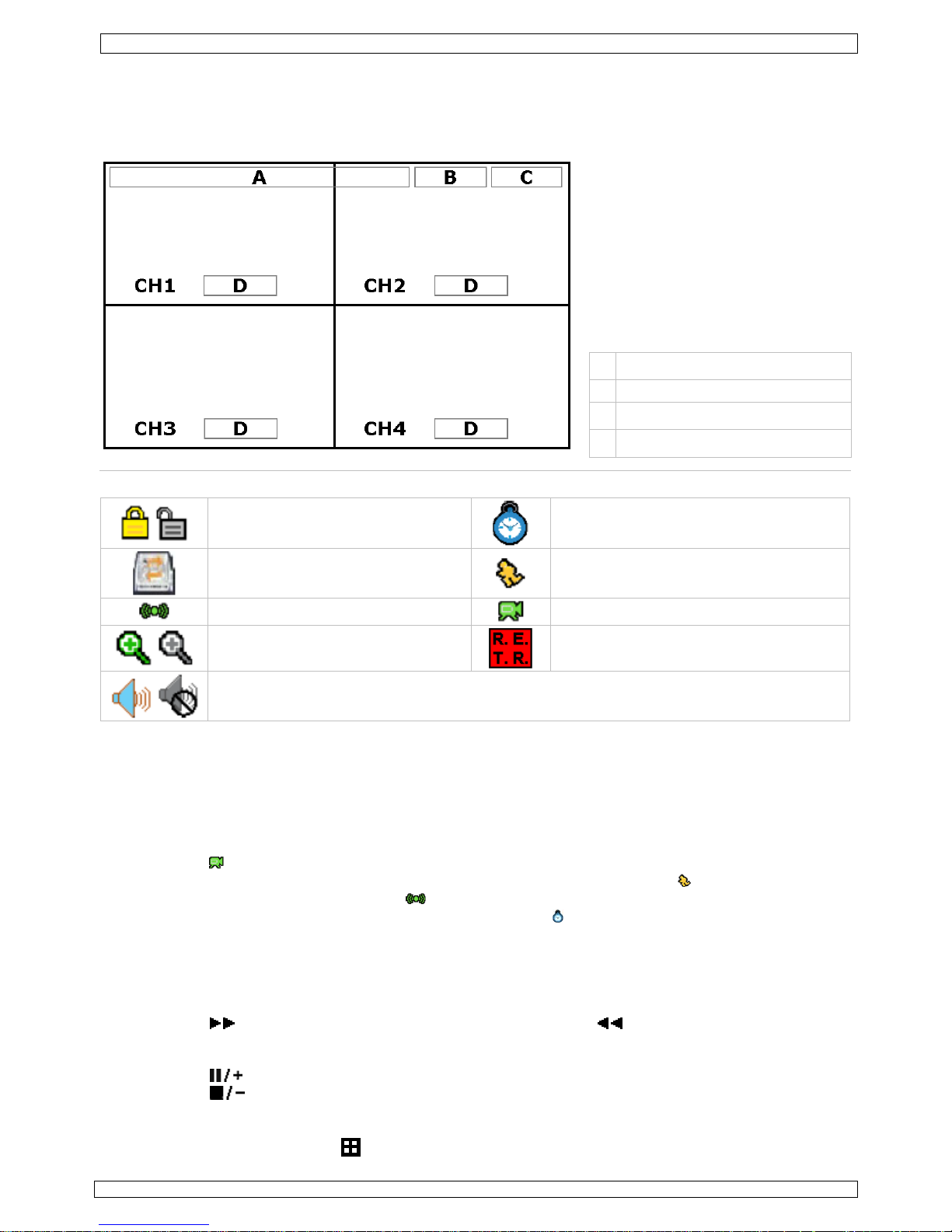

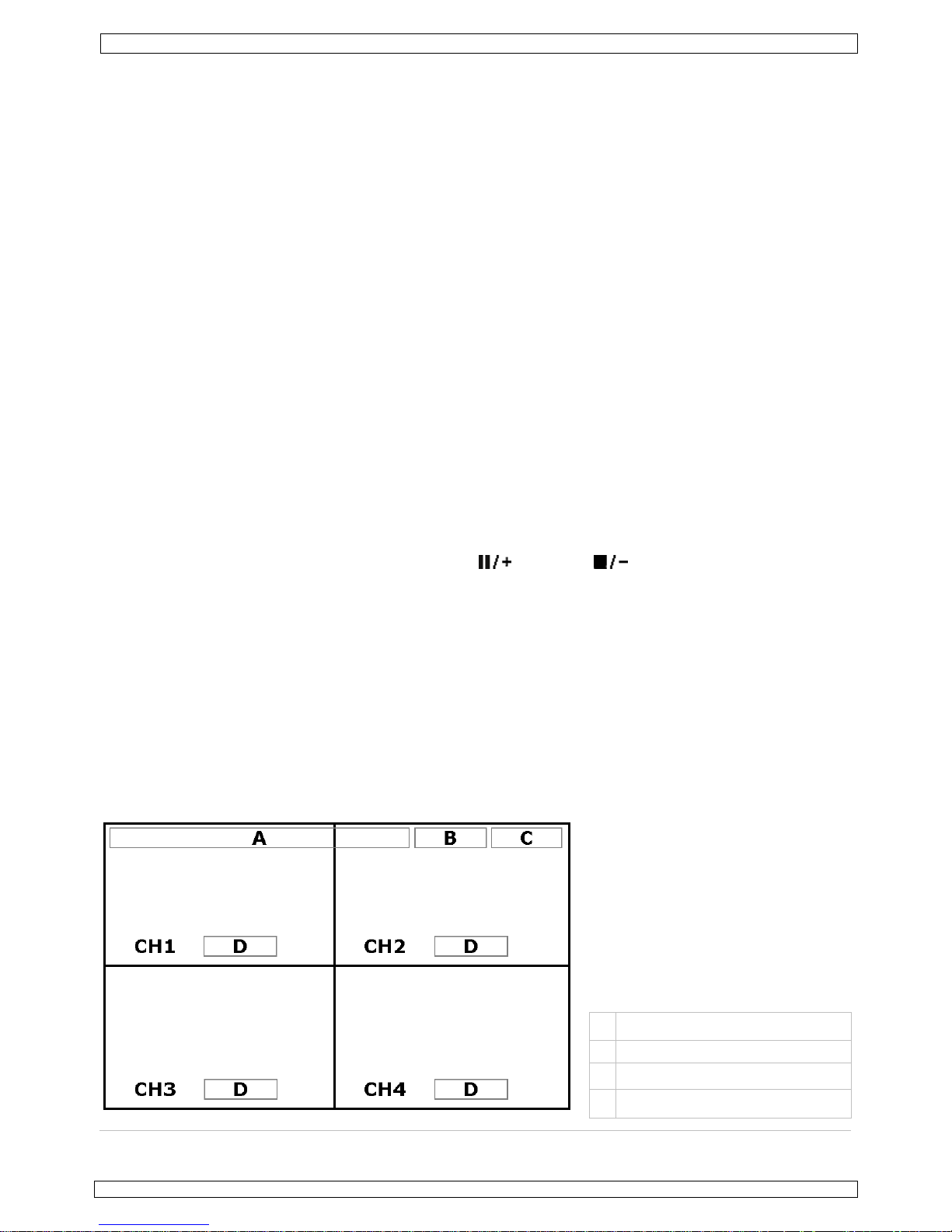

The following image shows the screen layout.

A system date and time B general system status

C available HDD capacity D channel status

Page 7

DVR8L1 - DVR16L1 Rev. 01

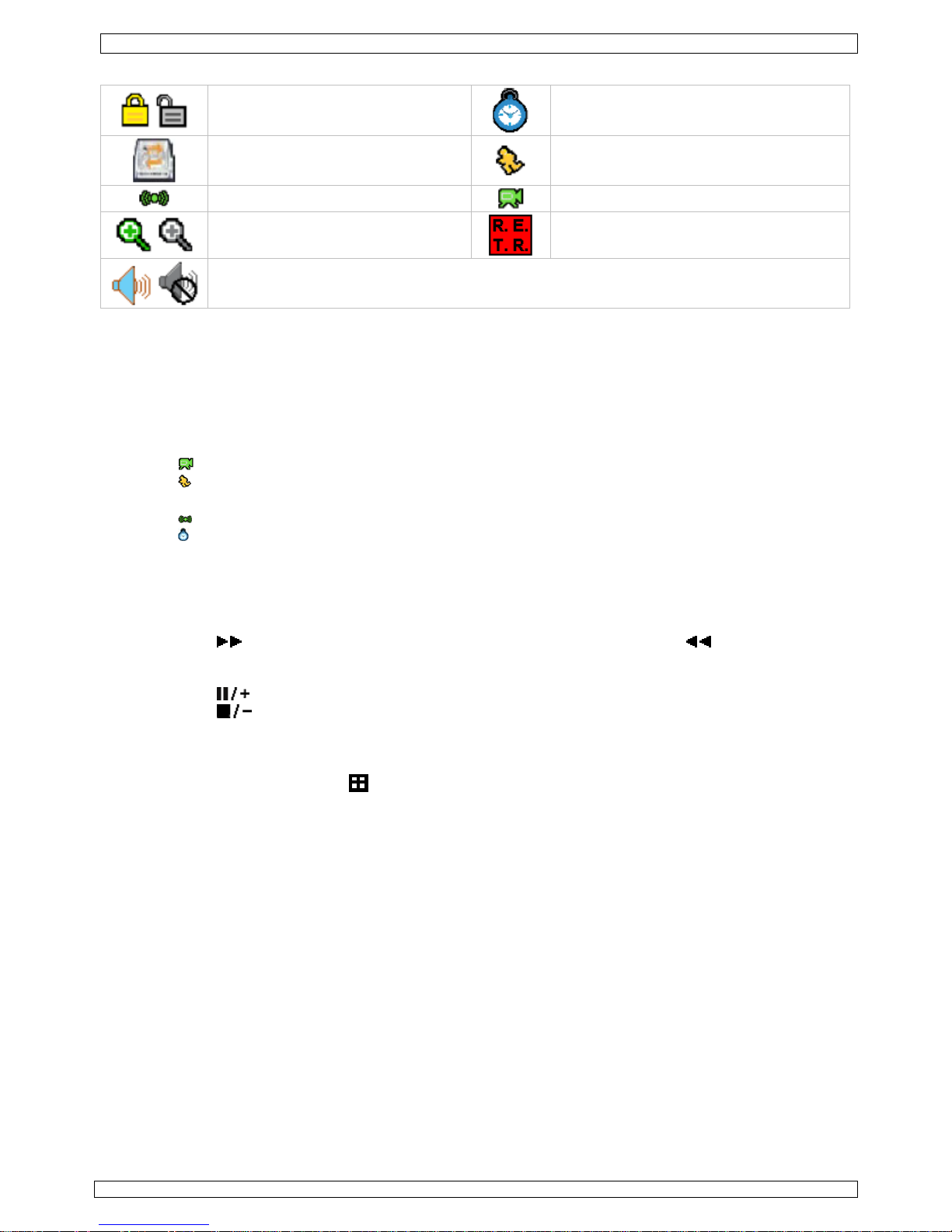

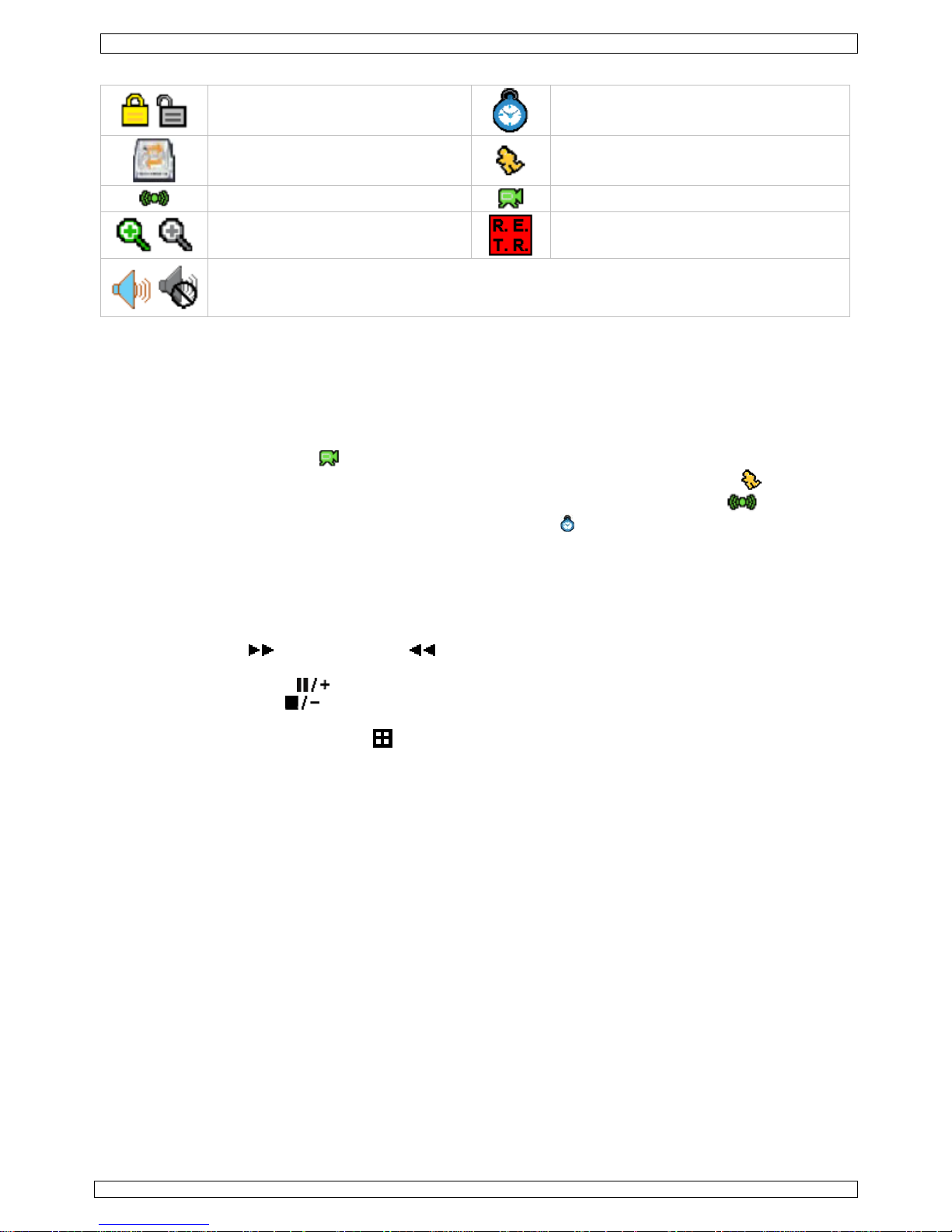

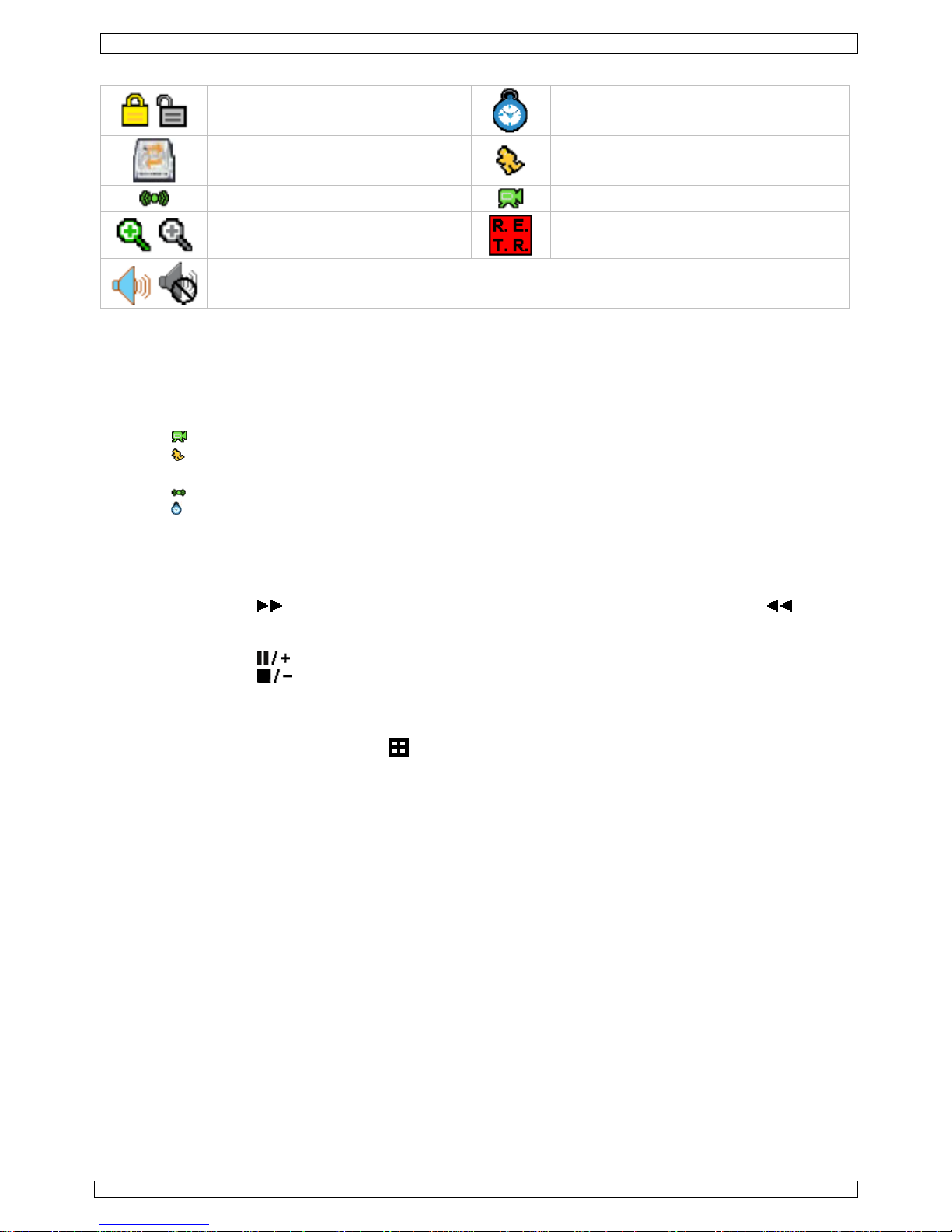

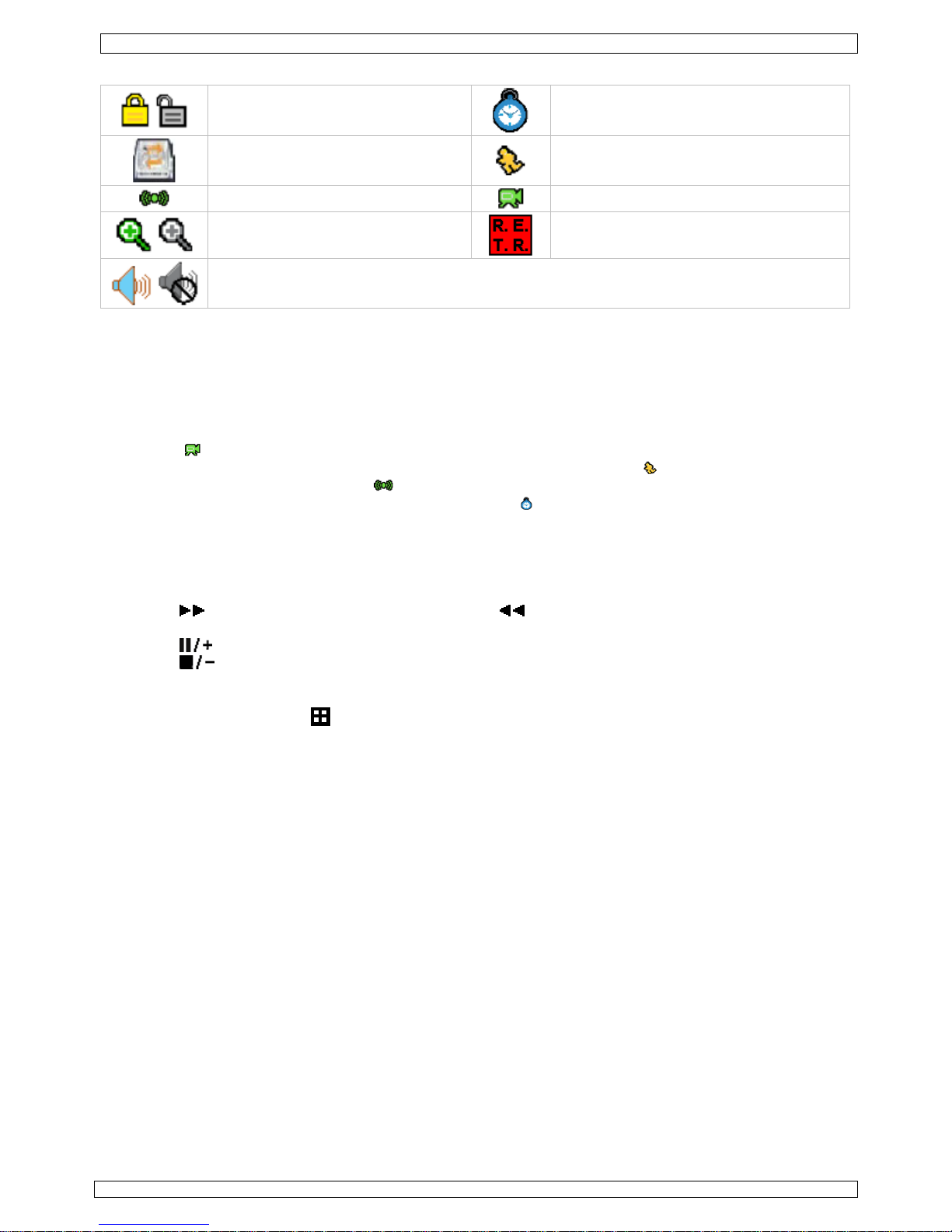

Overview used icons

control panel locked/unlocked

timed recording

HDD overwrite

motion detected

Alarm

recording

Zoom mode / actual size

Remote Event Triggered Recording

audio channel enabled / disabled Note: The number of the current audio channel is shown in the icon as well as the LIVE or PLAY (= playback) indication.

Note that actual screen icons might differ slightly from the ones shown above.

Recording

• Check whether the camera(s) is (are) properly connected and a HDD is present inside the device.

• When the auto-recording and pre-alarm functions are enabled, the device will start recording

images.

Note: the device will overwrite the oldest 8GB of data.

• Default the recording icon (

) is shown.

• In case the motion detection is activated and a motion is detected, the motion icon (

) is shown.

• In case the alarm detection is activated and an alarm is triggered, the alarm icon (

) is shown.

• When timed recording is enabled, the timed recording icon (

) is showed and the timed recording

LED is on.

Play-back

• Make sure the control panel is not locked and press the PLAY button on the control panel. Note: play-back needs at least 8192 recorded images to work properly (e.g. with IPS=30, the recording must be at least 273 seconds long).

• The fast forward (

) and fast rewind ( ) buttons will increase resp. decrease the play-back

speed. Repeatedly pressing the button will increase/decrease speed to 4x, 8x 16x or 32x (max.).

• Press the pause button (

) to temporary suspend video play-back.

• Press the stop button (

) to return to live monitoring.

• Press the SLOW button once to set play-back speed to 1/4

and twice for 1/8th.

• Press the AUDIO button (= SEQ +

) to scroll through and select the audio channel.

Search There are 3 ways to search recorded files: by list, by time or by record event via the included Video

Viewer software.

• To search by list, press the LIST button on the front panel (make sure the control panel is not

locked). An overview of the recorded file types (ALARM, MANUAL, MOTION, SYSTEM and TIMER) is shown. Select the desired list and press ENTER to start play-back.

• To search by time press the MENU button and navigate to “EVENT LOG”. Go to “QUICK SEARCH”

and press “ENTER”. Search for any event that happened at a specific time.

• Open the Video Viewer software and click on the Miscellaneous control. Click on the status list to

see the recording types.

Firmware/OSD upgrade

• This is done using a USB flash drive (not included). Note: upgrading can also be performed via the included Video Viewer software.

• Format the USB memory device to FAT32 format.

• Get the update file from the distributor and copy it to the USB device. Do not rename the file.

• Insert the USB device into the USB port and wait until it is detected.

• Go to the SYSTEM menu.

• Select UPGRADE, START and press ENTER.

• Select YES and press ENTER to confirm. Do not switch off the DVR until the upgrade is finished.

Page 8

DVR8L1 - DVR16L1 Rev. 01

9. Technical specifications

video system PAL video compression MPEG4

video input

DVR8L1 8 channels, composite video signal 1Vpp / 75 ohms BNC DVR16L1 16 channels, composite video signal 1Vpp / 75 ohms BNC

video output (main + call monitor) composite video signal 1Vpp / 75 ohms BNC max. recording

rate (PAL)

DVR8L1 352 × 288 pixels @ 200 IPS DVR16L1 352 × 288 pixels @ 400 IPS

image quality setting best - high - normal - basic hard disk storage built-in SATA type, support 2x HDD, support HDD capacity over

1TB (HDD not incl.)

recording mode manual / timer / motion / alarm / remote event

refresh rate

DVR8L1 200 IPS for PAL DVR16L1 400 IPS for PAL

audio I/O 4 inputs / 1 output motion detection area 16 × 12 grids per camera for all channels motion detection sensitivity 1 parameter with 3 sensitivity levels (high, normal, low) pre-alarm recording 8MB PTZ control yes (via RS-485)

alarm I/O

DVR8L1 8 inputs / 1 output DVR16L1 16 inputs / 1 output

digital zoom 2x (live & playback) key lock yes video loss detection yes camera title up to 6 characters video adjustments hue / colour / contrast / brightness date display format YY/MM/DD, DD/MM/YY, MM/DD/YY, and off power source 19VDC power consumption < 64W operating temperature 10°C ~ 40°C (50°F ~ 104°F) system recovery system auto recovery after power reconnected dimensions 430 x 65 x 338mm

Use this device with original accessories only.

JR international nv cannot be held responsible in

the event of damage or injury resulted from (incorrect) use of this device.

For more info concerning this product, please visit our website www.

JR-international.fr.

The information in this manual is subject to change without prior notice.

No part of this manual or may be copied, reproduced, translated or reduced to any electronic medium or otherwise without the prior written consent of the copyright holder.

Page 9

DVR8L1 - DVR16L1 Rev. 01

Beknopte installatiehandleiding

1. Introduction

Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

OPMERKING: Dit document is een beknopte installatiehandleiding. Raadpleeg de volledige handleiding op de cd-rom voor meer informatie (enkel beschikbaar in het Engels).

Inhoud:

• 1x DVRx

L1 8- of 16-kanaals DVR (x = 8 of 16)

• 1x voedingsadapter 100-240 VAC~50/60 Hz naar 19 VDC 2,21 A + voedingskabel

• 2x montagebeugel voor harde schijf + schroeven

• 1x cd-rom met volledige handleiding

• 1x externe I/O 25-polige stekker

• 1x IR afstandsbediening (DVRRC)

2. Veiligheidsinstructies

Houd buiten het bereik van kinderen en onbevoegden.

Elektrocutiegevaar bij het openen van het toestel. Raak geen kabels aan die onder stroom staan om dodelijke elektroshocks te vermijden.

Trek de stekker uit het stopcontact (trek niet aan de kabel!) voordat u het toestel reinigt en als u het niet gebruikt.

3. Algemene richtlijnen

Raadpleeg de JR-international® service- en kwaliteitsgarantie achteraan de handleiding.

Enkel voor gebruik binnenshuis.

Bescherm dit toestel tegen regen, vochtigheid en opspattende vloeistoffen. Plaats geen object gevuld met vloeistof op het toestel.

Bescherm tegen stof.

Bescherm tegen extreme hitte. Zorg dat de verluchtingsopeningen niet verstopt geraken. Voorzie een ruimte van minstens 2,5 cm tussen het toestel en elk ander object.

Bescherm tegen schokken. Vermijd brute kracht tijdens de bediening.

• Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.

• Om veiligheidsredenen mag u geen wijzigingen aanbrengen.

• Gebruik het toestel enkel waarvoor het gemaakt is. Bij onoordeelkundig gebruik vervalt de

garantie.

• De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding

en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.

• Leef bij gebruik van dit toestel de wetgeving betreffende de privacy na.

Page 10

DVR8L1 - DVR16L1 Rev. 01

4. Eigenschappen

• videocompressie MPEG-4 real-time

• multiplexing: simultane liveweergave, opname, playback en back-up

• back-upfunctie: ondersteunt back-up via USB 2.0 flash drive en netwerk

• opname door bewegingswaarneming

o geavanceerde opname door bewegingswaarneming o opname door bewegingswaarneming met geprogrammeerde starttijd (3 instelbare

parameters)

• automatisch herstel van het systeem nadat de voeding opnieuw is aangesloten

• overschakeling naar zomer- of wintertijd

• opnamemodi: manueel/timer/beweging/alarm/op afstand

• meertalige OSD: Engels, Frans, Nederlands, Duits, Portugees, Spaans, Tsjechisch, Hongaars,

Grieks, Chinees en Vietnamees

• handleiding: enkel beschikbaar in het Engels

• ondersteunt SATA harde schijven

• harde schijven in optie: 500 GB (HD500GB/S) of 750 GB (HD750GB/S) (niet meegeleverd)

• hogeresolutieopname

DVR8L1

o frame: 720 x 480 pixels @ 60 beelden per seconde/720 x 576 pixels @ 50 beelden

per seconde

o CIF: 352 x 240 pixels @ 240 beelden per seconde/352 x 288 pixels @ 200 beelden

per seconde

DVR16L1

o frame: 720 x 480 pixels @ 120 beelden per seconde/720 x 576 pixels @ 100 beelden

per seconde

o CIF: 352 x 240 pixels @ 480 beelden per seconde/352 x 288 pixels @ 400 beelden

per seconde

5. Omschrijving

Raadpleeg de figuren op pagina 2 van deze handleiding.

Frontpaneel

Leds (links → rechts)

HDD De harde schijf leest of neemt data op. ALARM Een alarm werd ingeschakeld. TIMER De geprogrammeerde opnamefunctie is ingeschakeld. PLAY De DVR speelt de opname af. POWER De DVR is ingeschakeld.

MENU Druk op MENU om het menu weer te geven.

LIST

ALARM Weergave van de informatie over de opnames na alarmdetectie. MANUAL Weergave van de informatie over de handmatig gestarte opnames. Er

wordt een afzonderlijk bestand aangemaakt voor elke opname.

MOTION Weergave van de informatie over de opnames met

bewegingswaarneming.

SYSTEM Weergave van de informatie over de geautomatiseerde opnames. De

DVR maakt per uur een bestand aan.

TIMER Weergave van de informatie over de geprogrammeerde opnames. SLOW Druk op SLOW om het afgespeelde bestand traag af te spelen. SEQ Druk op SEQ om de callmonitor in of uit te schakelen. ENTER Druk op ENTER om te bevestigen. PLAY Druk op PLAY om de opname af te spelen. ZOOM Druk op ZOOM om het beeld in het geselecteerde kanaal te vergroten.

8CH: Druk op

om de 4- of 9-kanaals display weer te geven.

16CH: Druk op

om de 4-, 9- of 16-kanaals display weer te geven. 1 ~ 8 Druk op een cijfertoets om het desbetreffende kanaal te selecteren. POWER Houd POWER ingedrukt om de DVR uit te schakelen.

Page 11

DVR8L1 - DVR16L1 Rev. 01

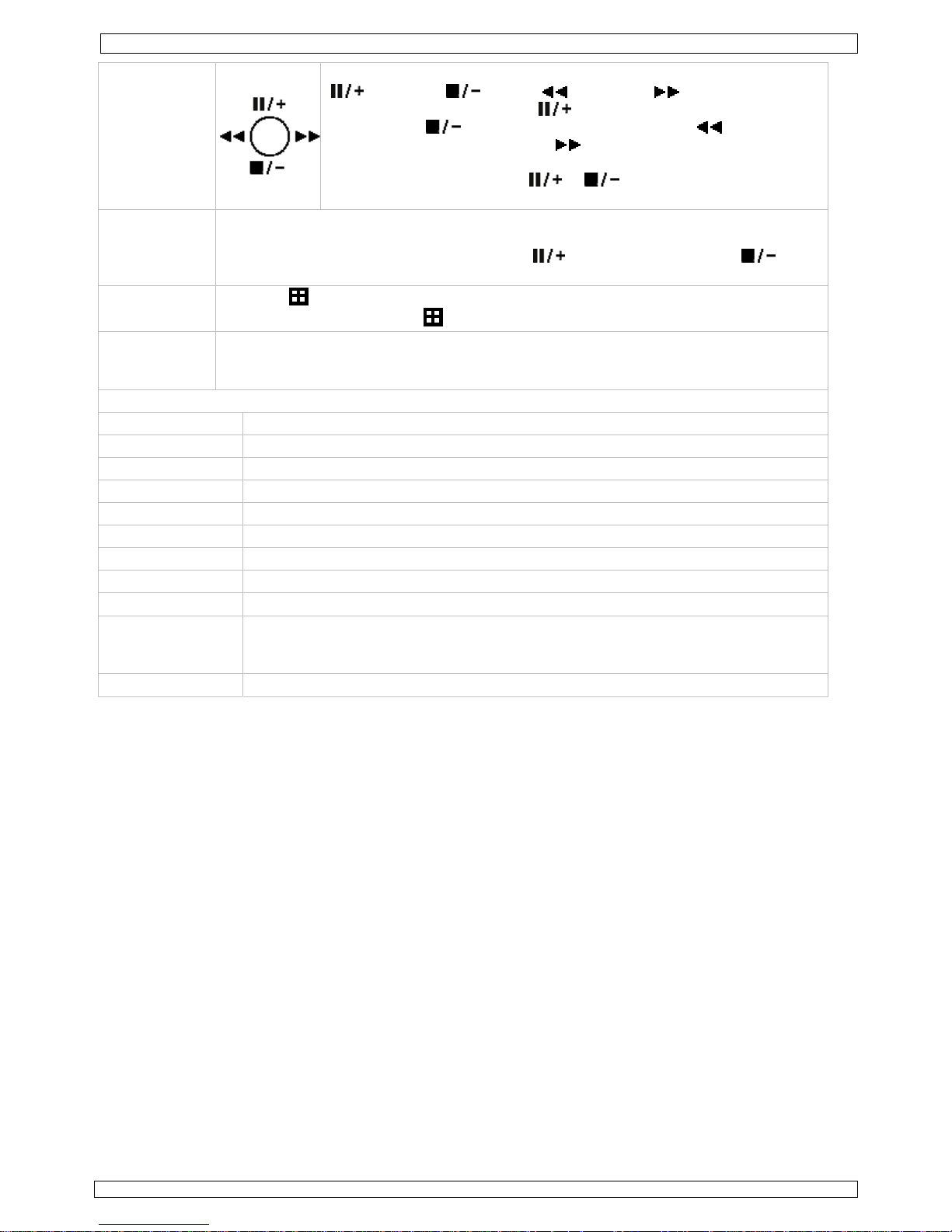

NAVIGATIE

Druk op een van de toetsen om de cursor te verplaatsen: omhoog (

), omlaag ( ), links ( ) of rechts ( ).

Druk tijdens het afspelen op

om het bestand af te spelen/te

pauzeren, op

om het bestand te stoppen, op om het

bestand terug te spoelen of op

om het bestand verder te spoelen. Druk tijdens het instellen op

of om de instellingen te

wijzigen.

PTZ

= SLOW + ZOOM Druk gelijktijdig op SLOW en ZOOM om de PTZ aanstuurmodus weer te geven/te verlaten. In PTZ aanstuurmodus: Druk op

om in te zoomen of op om

uit te zoomen. Stel de PTZ-hoek in met de navigatietoetsen.

AUDIO

= SEQ + Druk gelijktijdig op SEQ en

om het audiokanaal te selecteren.

TOETSVERGR.

= MENU + ENTER Druk gelijktijdig op MENU en ENTER om de toetsen te vergrendelen. Druk op een toets en geef het paswoord in om de toetsen vrij te geven.

Achterpaneel

1 ~ 8/16 8 (of 16) video-ingangen voor 8 (of 16) externe videobronnen, bv. camera’s. MONITOR 1 video-uitgang naar de hoofdmonitor. AUDIO IN 4 audio-ingangen voor externe audiobronnen, bv. camera’s met audio. AUDIO OUT 1 audio-uitgang naar een audiotoestel, bv. luidsrpeker. VGA Aansluiting voor een VGA-monitor. IR Aansluiting voor de infraroodontvanger van de afstandsbediening. LAN-poort Aansluiting voor een LAN-netwerk. LINK ACT. De led licht op bij aansluiting op het netwerk. EXTERNAL I/O Aansluiting voor extern apparaat, bv. extern alarm, PTZ-camera…

USB-poort

Steek een compatibele USB-stick in deze poort voor een snelle back-up of upgrade van de firmware. Opmerking: Gebruik enkel een USB-stick geformatteerd in FAT32-formaat.

DC 19V Voedingsingang.

6. Installatie van de hardware

Installatie van de harde schijf (HDD)

Raadpleeg de figuren op pagina 2 van deze handleiding.

• Deze DVR is geschikt voor gebruik met een compatibele HDD (niet meegeleverd), type SATA

(Serial Advanced Technology Attachment).

• Ontkoppel eerst de DVR van het lichtnet. Raak het elektronische circuit niet aan om elektrocutie te

vermijden.

• Draai de 5 schroeven los (1 aan elke zijde en 3 achteraan).

• Open de DVR.

• Bevestig de montagebeugels op de HDD met de meegeleverde schoreven.

Opmerking: Installeer de HDD met de printplaat naar boven gericht in de DVR.

• Sluit de master SATA datakabel (stekker links, zie printplaat) en de voedingskabel aan de eerste

HDD. Sluit de slave SATA datakabel (stekker rechts, zie printplaat) en de voedingskabel aan de tweede HDD indien van toepassing.

• Schroef de HDD onderaan de DVR vast met de meegeleverde schroeven.

• Sluit de DVR en draai de 5 schroeven vast.

Aansluiting van een videomonitor

• Sluit een compatibele monitor (niet meegeleverd) aan de BNC video-uitgang achteraan uw DVR.

Aansluiting van de voedingsadapter

• Steek de DC-stekker van de adapter in de 19 VDC-ingang achteraan de DVR.

WAARSCHUWING: Gebruik enkel de meegeleverde voedingsadapter.

• Koppel de voedingskabel aan de adapter en koppel de adapter vervolgens aan het lichtnet.

Schakel de DVR nog niet in.

Page 12

DVR8L1 - DVR16L1 Rev. 01

Aansluiting van een camera

• Deze DVR is geschikt voor gebruik met 8 (of 16) compatibele camera’s (niet meegeleverd). Elke

aangesloten camera heeft een eigen voeding nodig.

• Sluit de video-uitgang van de camera aan de BNC video-ingang achteraan de DVR. Het nummer

naast de aansluiting duidt op het kanaalnummer.

Audioaansluiting

• De DVR heeft 4 audio-ingangen. Sluit de audio-uitgang van de audiobron aan de audio-ingang van

de DVR. Gebruik hiervoor een stekker van het type BNC.

• De DVR heeft ook een BNC audio-uitgang naar een extern audiotoestel, bv. een luidspreker. Aansluiting aan een LAN-netwerk

• Sluit de DVR via een netwerkkabel aan een LAN-netwerk. Gebruik hiervoor een stekker van het

type 8P8C (RJ45). De instellingen gebeuren via het instelmenu.

7. Basisinstellingen

• Schakel de aangesloten camera’s en de DVR in. De opstarttijd duurt 10 à 15 seconden.

Instellen van het uur en de datum

• Stel voor het eerste gebruik de datum en het uur in.

• Druk op MENU en geef het paswoord in om het menu weer te geven.

Opmerking: Het standaard paswoord is 0000 (4x nul).

• Verplaats met de navigatietoetsen de cursor naar het submenu DATE.

Opmerking: Het is aan te raden de ingestelde datum en het uur niet meer te wijzigen eens een opname is gestart.

Opmerking: Laat een pas ingestelde DVR gedurende 48 uur ingeschakeld.

Instellen van een paswoord

• Druk op MENU en geef het paswoord in om het menu weer te geven.

• Selecteer het submenu ADVANCED.

• Ga naar SYSTEM (of SYSTEM INFO, afhankelijk van het type DVR). Selecteer PASSWORD en druk

op ENTER. Stel het nieuwe paswoord in met de toetsen

of , en bevestig met ENTER.

Opmerking: Het standaard paswoord is 0000 (4x nul).

Instellen van de opnamefunctie

• Druk op MENU en geef het paswoord in om het menu weer te geven.

• Selecteer het submenu RECORD met de navigatietoetsen.

• Stel beeldgrootte, beeldkwaliteit en aantal beelden per seconde in.

• Raadpleeg de uitgebreide handleiding op de meegeleverde cd-rom voor meer details.

8. Gebruik

Display

De figuur hieronder geeft de displaylay-out weer.

A datum en uur B algemene status

C beschikbare ruimte D kanaalstatus

Page 13

DVR8L1 - DVR16L1 Rev. 01

Omschrijving iconen

vergrendelen/ontgrendelen toetsen

geprogrammeerde opname

overschrijven HDD

beweging waargenomen

alarm

opname

in-/uitzoomen

inschakeling alarm op afstand

in-/uitschakelen liveaudio Opmerking: Het audiokanaalnummer staat in de icoon en weergegeven.

De weergegeven iconen kunnen verschillen met de iconen op uw scherm.

Opname

• Sluit de camera(’s) en de HDD correct aan de DVR.

• De DVR start de opname indien de automatische opname- en de prealarmfunctie ingeschakeld

zijn.

Opmerking: De DVR overschrijft 8 GB van de oudste gegevens.

• De icoon

verschijnt op de display.

• Bij een bewegingswaarneming (functie is ingeschakeld) wordt de icoon

weergegeven.

• Bij normaal alarm wordt de icoon (

) weergegeven.

• Bij een geprogrammeerde opname verschijnt de icoon

en licht de opnameled op.

Weergave

• Druk op PLAY om de opname terug te spelen. Opmerking: Het bestand moet minstens 8192 beelden bevatten (bv. ips = 30, de opname moet minstens 273 seconden lang zijn).

• Druk op

om de opname verder te spoelen of op om de opname terug te spoelen. Druk

meermaals op de toets om de spoelsnelheid aan te passen: 4x, 8x 16x of 32x (max.).

• Druk op

om de opname te pauzeren.

• Druk op

om naar de liveweergave terug te keren.

• Druk eenmaal op SLOW om de opname aan 1/4 afspeelsnelheid af te spelen, of druk tweemaal om

de opname aan 1/8 afspeelsnelheid af te spelen.

• Druk op AUDIO (= SEQ +

) om het audiokanaal te selecteren.

Zoekfunctie

• Er zijn drie zoekfuncties beschikbaar: volgens lijst, volgens tijdstip van de opname of volgens

gebeurtenis via de meegeleverde Video Viewer-software.

• Zoekfunctie volgens lijst: Druk op LIST om een lijst met alle opnametypes weer te geven (ALARM,

MANUAL, MOTION, SYSTEM en TIMER). Selecteer de gewenste lijst en druk op ENTER om het bestand af te spelen.

• Zoekfunctie volgens tijdstip: Druk op MENU en ga naar EVENT LOG. Open QUICK SEARCH en druk

op ENTER. Zoek nu het bestand op het gewenste tijdstip.

• Start Video Viewer en klik op MISCELLANEOUS. Klik op de statuslijst om de opgenomen types

weer te geven.

Upgrade van de firmware/OSD

• U kunt de DVR upgraden met behulp van een USB-stick (niet meegeleverd). Opmerking: De upgrade van de DVR kan ook via de meegeleverde Video Viewer-software.

• Formatteer de USB-stick naar het FAT32-formaat.

• Vraag het updatebestand aan uw verdeler en kopieer het naar de USB-stick. Geef het bestand

geen andere naam.

• Steek de USB-stick in de USB-poort en wacht tot de DVR de hardware wordt herkend.

• Ga naar het SYSTEM-menu.

• Selecteer UPGRADE, START en druk op ENTER.

• Selecteer YES en druk op ENTER om te bevestigen. Schakel de DVR niet uit zolang de upgrade

niet is beëindigd.

Page 14

DVR8L1 - DVR16L1 Rev. 01

9. Technical specifications

videoformaat PAL videocompressie MPEG4

video-ingang

DVR8L1 8 kanalen, composiet videosignaal 1 Vpp/75 Ω BNC DVR16L1 16 kanalen, composiet videosignaal 1 Vpp/75 Ω BNC

video-uitgang (hoofd- en callmonitor) composiet videosignaal 1 Vpp/75 Ω BNC maximale

opnamefreq. (PAL)

DVR8L1 352 × 288 pixels @ 200 beelden per seconde DVR16L1 352 × 288 pixels @ 400 beelden per seconde

regeling beeldkwaliteit best - high - normal - basic opslag harde schijf ingebouwd SATA type, ondersteunt 2x HDD, capaciteit

van HDD is meer dan 1 TB (harde schijf niet meegelev.)

opnamemodus manueel, timer, beweging, alarm, inschakeling alarm op

afstand

beeldfrequentie

DVR8L1 200 beelden per seconde (PAL) DVR16L1 400 beelden per seconde (PAL)

audio I/O 4x audio-ingang, 1x audio-uitgang (mono) zone voor bewegingsdetectie 16 × 12 triggerpunten per camera voor alle kanalen gevoeligheid bewegingsdetectie 1 parameter met 3 gevoeligheidsniveaus (high, normal,

low) opname prealarm 8 MB PTZ-besturing ja (via RS-485)

alarm I/O

DVR8L1 8 ingangen/1 uitgang DVR16L1 16 ingangen/1 uitgang

digitale zoom 2x (liveweergave en playback) toetsvergrendeling ja detectie beeldverlies ja cameratitels tot 6 karakters videoregelingen kleurschakering/kleur/contrast/helderheid formaat tijdsweergave YY/MM/DD, DD/MM/YY, MM/DD/YY, en uit voeding 19 VDC verbruik < 64 W werktemperatuur 10°C ~ 40°C systeemherstel automatisch systeemherstel na herinschakeling van de

voeding afmetingen 430 x 65 x 338mm

Gebruik dit toestel enkel met originele accessoires.

JR-international nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product, zie www.

JR-international.fr. De informatie in deze handleiding kan te allen tijde

worden gewijzigd zonder voorafgaande kennisgeving.

JR-international nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.

Page 15

DVR8L1 - DVR16L1 Rev. 01

GUIDE D’INSTALLATION RAPIDE

1. Introduction

Aux résidents de l'Union européenne Des informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l’élimination d’un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchèterie traitera l’appareil en question. Renvoyer les équipements usagés à votre fournisseur ou à un service de recyclage local. Il convient de respecter la réglementation locale relative à la protection de l’environnement.

En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat ! Lire la présente notice attentivement avant la mise en service de l’appareil. Si l’appareil a été endommagé pendant le transport, ne pas l’installer et consulter votre revendeur.

REAMRQUE : Ce document est un guide d’installation rapide. Pour plus de détails, se reporter à la notice d’emploi complète sur le cédérom (disponible en anglais uniquement).

Contenu :

• 1x enregistreur numérique 8 ou 16 canaux DVRx

L1 (x = 8 ou 16)

• 1x alimentation 100-240 VCA~50/60 Hz vers 19 VCC 2,21 A + câble

• 2x étrier d’installation pour le disque dur + vis de fixation

• 1x cédérom contenant la notice d’emploi complète

• 1x connecteur 25 broches

• 1x télécommande (DVRRC)

2. Consignes de sécurité

Garder hors de la portée des enfants et des personnes no autorisées.

Risque d’électrocution lors de l’ouverture du boîtier. Toucher un câble sous tension peut causer des électrochocs mortels.

Débrancher l’appareil s’il n’est pas utilisé ou pour le nettoyer. Tirer la fiche pour débrancher l'appareil ; non pas le câble.

3. Directives générales

Se reporter à la garantie de service et de qualité JR-international® en fin de notice.

Pour usage à l’intérieur uniquement.

Protéger contre la pluie, l’humidité et les projections d’eau. Ne jamais placer d’objet contenant un liquide sur l’enregistreur.

Protéger contre la poussière.

Protéger contre la chaleur extrême. Veiller à ce que les fentes de ventilation ne soient pas bloquées. Laisser une distance de minimum 2,5 cm entre l’enregistreur et tout autre objet.

Protéger contre les chocs. Traiter l’appareil avec circonspection pendant l’opération.

• Se familiariser avec le fonctionnement avant l’emploi.

• Toute modification est interdite pour des raisons de sécurité.

• N’utiliser qu’à sa fonction prévue. Un usage impropre annule d'office la garantie.

• La garantie ne s’applique pas aux dommages survenus en négligeant certaines directives de cette

notice et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.

• Utiliser cet appareil en respectant les directives sur la protection de la vie privée.

Page 16

DVR8L1 - DVR16L1 Rev. 01

4. Caractéristiques

• norme de compression vidéo MPEG-4

• multiplexage : image directe, enregistrement, lecture et sauvegarde simultanés

• fonction de sauvegarde : supporte la sauvegarde via USB 2.0 flash drive

• enregistrement par détection de mouvement

o enregistrement par détection de mouvement avancé o enregistrement par détection de mouvement programmé (3 paramètres réglables)

• auto-rétablissement du système après la remise sous tension

• passage à l'heure d'été/d'hiver

• enregistrement manuel / programmé / par détection de mouvement / alarme à distance

• OSD multilingue : anglais, français, néerlandais, allemand, italien, portugais, espagnol, tchèque,

hongrois et grec

• notice d’emploi : uniquement disponible en anglais

• disques durs en option : 500 Go (HD500GB/S) ou 750 Go (HD750GB/S) (non inclus)

• enregistrement haute résolution :

DVR8L1

o trame : 720 x 480 pixels @ 60 IPS/720 x 576 pixels @ 50 IPS o CIF : 352 x 240 pixels @ 240 IPS/352 x 288 pixels @ 200 IPS

DVR16L1

o trame : 720 x 480 pixels @ 120 IPS/720 x 576 pixels @ 100 IPS o CIF : 352 x 240 pixels @ 480 IPS/352 x 288 pixels @ 400 IPS

5. Description

Se référer aux illustrations à la page 2 de cette notice.

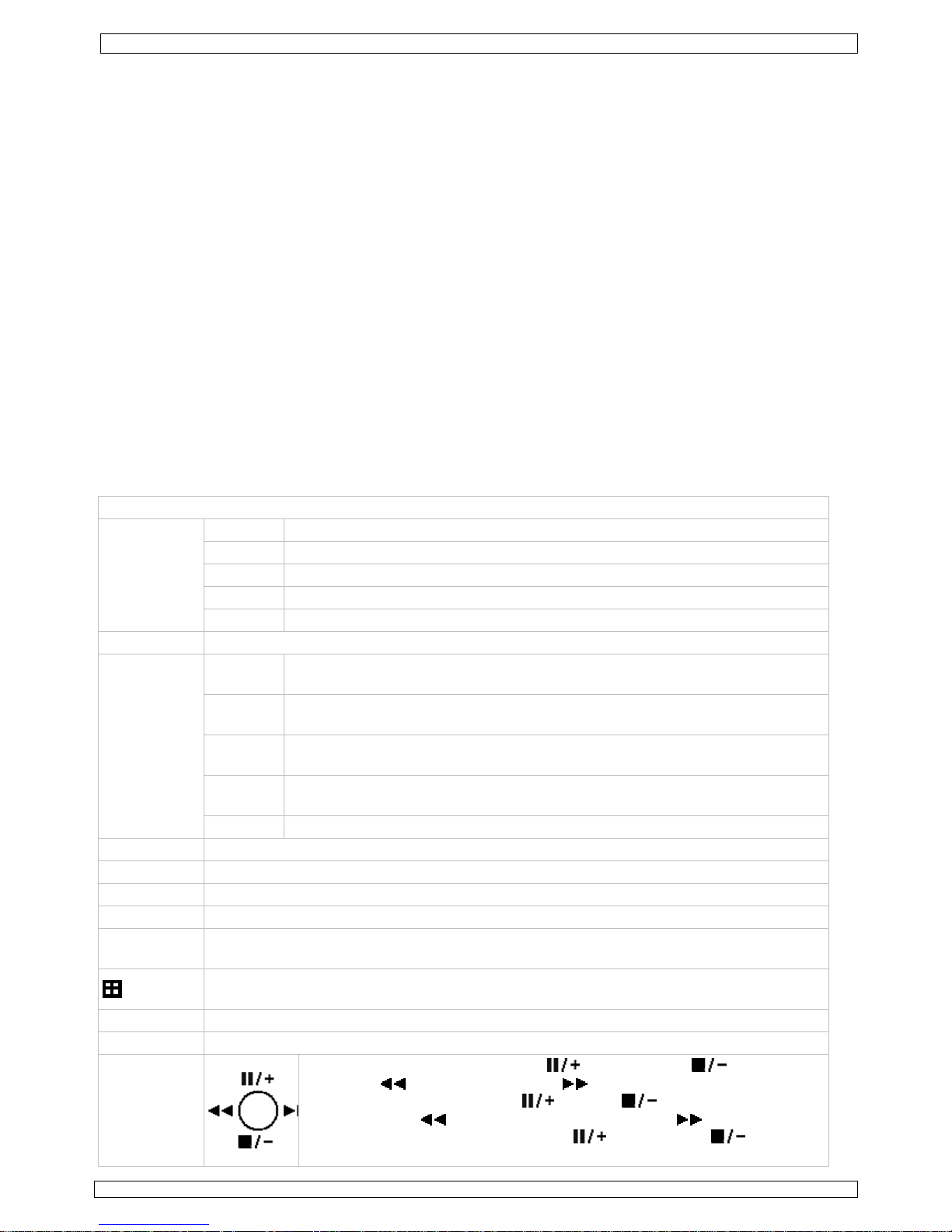

Panneau frontal

LED indications (left to right)

HDD Lecture ou enregistrement en cours. ALARM Déclenchement de l’alarme. TIMER Enregistrement programmé. PLAY Lecture en cours. POWER L’enregistreur est allumé.

MENU Press to enter the main menu.

LIST

ALARM Liste contenant les fichiers d’enregistrement après le déclenchement de

l’alarme.

MANUAL Liste contenant les fichiers d’enregistrement. Chaque fichier contient un

enregistrement séparé.

MOTION Liste contenant les fichiers d’enregistrement après détection de

mouvement.

SYSTEM Liste contenant les fichiers d’enregistrement automatique.

L’enregistreur sauvegarde un fichier toutes les heures.

TIMER Liste contenant les fichiers d’enregistrement programmé. SLOW Lecture ralentie de l’enregistrement. SEQ Activation/désactivation du moniteur d’appel. ENTER Confirmation. PLAY Lecture de l’enregistrement. ZOOM Agrandissement de l’image en mode de monitorage en direct ou de lecture.

8 canaux: Mode d’affichage 4/9 canaux.

16 canaux: Mode d’affichage 4/9/16 canaux. POWER Allumage/extinction de l’enregistreur. 1 ~ 8/1 ~ 16 Sélection du canal.

NAVIGATION

Déplacement du curseur vers le haut ( ), le bas ( ), la gauche (

) ou la droite ( ).

Lecture/pause (

), arrêt ( ), recul rapide ( ) ou avance

rapide (

) en mode de lecture du fichier.

Augmentation (

) ou diminution ( ) de la valeur à configurer.

Page 17

DVR8L1 - DVR16L1 Rev. 01

PTZ

= SLOW + ZOOM Enfoncer simultanément pour sélectionner/quitter le mode PTZ. En mode PTZ, enfoncer

pour un zoom en avant, ou pour un zoom en arrière. Ajuster

l’angle PTZ, enfoncer les touches de navigation.

AUDIO

= SEQ + Enfoncer simultanément pour sélectionner le canal audio.

VERR.

= MENU + ENTER Enfoncer simultanément pour verrouiller/déverrouiller les touches.

Panneau arrière

1 ~ 8/16 8 (ou 16) entrées vidéo pour la connexion d’une source vidéo externe, p.ex. une

caméra. MONITOR 1 video output channel to connect the DVR to the main monitor. AUDIO IN 4 entrées audio pour la connexion d’une source audio externe, p.ex. une caméra

avec audio. AUDIO OUT 1 sortie audio pour la connexion d’un appareil audio, p.ex. un haut-parleur. VGA Port de connexion pour moniteur VGA. IR Port de connexion pour le récepteur IR pour la télécommande. LAN port Port de connexion du réseau LAN. LINK ACT. La DEL s’allume lors de la connexion au réseau.

USB port

Port de connexion pour clef USB lors de la sauvegarde ou la mise à jour du

firmware.

Remarque : N’utiliser qu’une clef USB formatée FAT32. EXTERNAL I/O Port de connexion pour périphériques, p.ex. alarmes externes, caméras PTZ… 19V DC Prise d’entrée d’alimentation.

6. Installation du matériel

Installation du disque dur

Se référer aux illustrations à la page 2 de cette notice.

• Cet enregistreur fonctionne avec des disques durs (non inclus) de type SATA (Serial Advanced

Technology Attachment).

• Déconnecter d’abord l’enregistreur du réseau électrique. Ne pas toucher le circuit intérieur afin

d’éviter les risques d’électrocution.

• Desserrer les 5 vis (1 de chaque côté et 3 à l’arrière) fixant le boîtier.

• Ouvrir l’enregistreur.

• Fixer l’étrier au disque dur avec les vis incluses.

Remarque : Installer le disque dur avec le circuit intégré vers le haut.

• Connecter le câble SATA maître (connecteur gauche, voir le CI) et le câble d’alimentation au

premier disque dur. Connecter le câble SATA esclave (connecteur droit, voir le CI) et le câble d’alimentation au second disque dur si nécessaire.

• Fixer l’étrier avec le disque dur au bas de l’enregistreur avec les vis incluses.

• Refermer l’enregistreur et fixer le boîtier avec les 5 vis.

Connexion d’un moniteur

• Connecter un moniteur compatible (non inclus) au port vidéo BNC à l’arrière de l’enregistreur.

Connexion de l’alimentation

• Insérer la fiche de l’alimentation dans la prise d’alimentation 19 VCC à l’arrière de l’appareil.

AVERTISSMENT : N’utiliser que l’alimentation incluse.

• Connecter le câble à l’alimentation. Connecter l’alimentation au réseau. Ne pas encore allumer

l’enregistreur.

Connexion d’une caméra

• Cet enregistreur fonctionne avec un maximum de 8 (ou 16) caméras (non incluses). Chaque

caméra nécessite sa propre alimentation.

• Connecter la sortie vidéo de la caméra à la prise d’entrée vidéo BNC à l’arrière de l’enregistreur. Le

numéro à côté de la connexion indique le canal.

Page 18

DVR8L1 - DVR16L1 Rev. 01

Connexion audio

• L’enregistreur intègre 4 entrées audio. Connecter la sortie audio de la caméra à la prise d’entrée

audio BNC à l’arrière de l’enregistreur (connecteur du bas).

• L’enregistreur est également muni d’une sortie audio BNC pour la connexion d’un appareil audio

externe, p.ex. un haut-parleur.

Connexion au réseau LAN

• Connecter l’enregistreur au réseau LAN à l’aide d’un câble de réseau et d’une fiche de type 8P8C

(RJ45). Configurer l’enregistreur depuis le menu.

7. Configuration de base

• Interconnecter dûment l’enregistreur et les périphériques. Allumer l’enregistreur avec la touche

POWER. L’enregistreur se réinitialise pendant 10 à 15 secondes.

Réglage de l’heure et de la date

• Il est nécessaire de configurer l’heure et le date avant le premier emploi.

• Enfoncer la touche MENU et saisir le mot de passe.

Remarque : Le mot de passe par défaut et le 0000 (4 x zéro).

• Déplacer le curseur avec les touches de navigation et sélectionner le sous-menu DATE.

Remarque : Il est conseillé de ne plus modifier l’heure et la date une fois un enregistrement commencé. Remarque : Laisser l’enregistreur allumé pendant 48 heures après la configuration de l’heure et de la date.

Configuration d’un mot de passe

• Enfoncer la touche MENU et saisir le mot de passe.

• Sélectionner le sous-menu ADVANCED.

• Accéder au sous-menu SYSTEM (ou SYSTEM INFO selon le type d’enregistreur). Sélectionner le

sous-menu PASSWORD et enfoncer la touche ENTER pour modifier le mot de passe. Modifier le premier digit avec les touches

et et confirmer avec la touche ENTER. Répéter cette

procédure pour les chiffres restants.

Remarque : Le mot de passe par défaut et le 0000 (4 x zéro).

Configuration d’enregistrement

• Enfoncer la touche MENU et saisir le mot de passe.

• Sélectionner le sous-menu RECORD.

• Configurer la taille de l’image, la qualité de l’image et le nombre d’images par seconde.

• Se reporter à la notice d’emploi complète sur le cédérom pour plus de détails.

8. Emploi

Afficheur

L’illustration ci-dessous représente la disposition d’affichage.

A date et heure B état général du système

C espace disponible sur le disque

dur

D état du canal

Page 19

DVR8L1 - DVR16L1 Rev. 01

Icônes

touches verrouillées/déverrouillées

enregistrement programmé

écrasement des données sur le disque dur

détection de mouvement

alarme

enregistrement

zoom avant/arrière

démarrage de l’enregistrement à distance

canal audio en direct activé/désactivé Remarque : Le canal audio utilisé s’affiche dans l’icône.

Les icônes représentés peuvent différer légèrement de la réalité.

Enregistrement

• S’assurer de la bonne connexion des caméras à l’enregistreur et vérifier la présence du disque dur.

• L’appareil démarre un enregistrement lorsque les fonctions d’auto-enregistrement et de pré-

alarme sont activées.

Remarque : L’enregistreur écrase 8 Go des fichiers les plus anciens.

• L’icône

s’affiche.

• L’icône

s’affiche après une détection de mouvement en mode d’enregistrement par détection de

mouvement.

• L’icône

s’affiche après le déclenchement de l’alarme.

• L’icône

s’affiche et la DEL s’allume en mode d’enregistrement programmé.

Lecture d’un enregistrement

• Enfoncer la touche PLAY pour démarrer la lecture d’un fichier d’enregistrement. Remarque : Le fichier doit contenir un minimum de 8192 images (p.ex. IPS = 30, l’enregistrement doit avoir une durée minimale de 273 secondes).

• Enfoncer la touche

pour une avance rapide de l’enregistrement ; enfoncer la touche pour un recul rapide de l’enregistrement. Enfoncer la touche à plusieurs reprises pour sélectionner la vitesse : 4x, 8x 16x ou 32x (max.).

• Enfoncer la touche

pour interrompre la lecture de l’enregistrement.

• Enfoncer la touche

pour revenir au monitorage en direct.

• Enfoncer une fois la touche SLOW pour lire l’enregistrement à 1/4 de la vitesse de lecture

normale ; enfoncer la touche une deuxième fois pour lire l’enregistrement à 1/8 de la vitesse de lecture normale.

• Enfoncer la touche AUDIO (= SEQ +

) pour sélectionner le canal audio.

La fonction de recherche

• Il y a trois fonctions de recherche : selon la liste, selon l’heure d’enregistrement et selon le

contenu de l’enregistrement depuis le logiciel Video Viewer inclus.

Remarque : L’enregistreur numérique intègre une fonction de recherche depuis le logiciel Video Viewer inclus.

• Recherche selon la liste : Enfoncer la touche LIST pour afficher une liste contenant tous les types

d’enregistrement (ALARM, MANUAL, MOTION, SYSTEM et TIMER). Sélectionner le type et enfoncer la touche ENTER pour démarrer la lecture.

• Recherche selon l’heure d’enregistrement : Enfoncer la touche MENU et sélectionner le sous-menu

EVENT LOG. Accéder au sous-menu QUICK SEARCH et enfoncer la touche ENTER. Sélectionner le fichier souhaité.

• Ouvrir l’application Video Viewer et cliquer sur l’option MISCELLANEOUS. Cliquer sur la liste pour

afficher les types d’enregistrement.

Mise à niveau du firmware/de l’OSD

• La mise à niveau se fait à l’aide d’une clef USB (non incluse). Remarque : L’enregistreur numérique peut également être mis à niveau depuis le logiciel Video Viewer inclus.

• Formater la clef USB au format FAT32.

• Se procurer le fichier de mise à niveau chez votre revendeur et le copier dans la clef USB. Ne pas

modifier le nom du fichier.

• Connecter la clef USB à l’enregistreur et patienter jusqu’à ce que l’enregistreur ait reconnu le

périphérique.

Page 20

DVR8L1 - DVR16L1 Rev. 01

• Accéder au menu SYSTEM.

• Sélectionner UPGRADE, START et enfoncer la touche ENTER.

• Sélectionner YES et enfoncer la touche ENTER pour confirmer. Ne pas éteindre l’enregistreur

pendant la mise à niveau.

9. Spécifications techniques

format vidéo PAL format de compression vidéo MPEG4

entrée vidéo

DVR8L1 8 canaux, signal vidéo composite 1 Vpp/75 Ω BNC DVR16L1 16 canaux, signal vidéo composite 1 Vpp/75 Ω BNC

sortie vidéo (moniteur principal + moniteur d’appel)

signal vidéo composite 1 Vpp/75 Ω BNC

résolution d'enregistrement max. (PAL)

DVR8L1 352 × 288 pixels @ 200 IPS DVR16L1 352 × 288 pixels @ 400 IPS

qualité d'image meilleure, haute, normale et base

capacité disque dur

type SATA intégré, 1x HDD, capacité de plus de 1 To (disque dur non incl.)

mode d'enregistrement

manuel, programmé, par détection de mouvement, déclenchement à distance

taux de rafraîchissement

DVR8L1 200 IPS (PAL) DVR16L1 400 IPS (PAL)

entrée/sortie audio 4 entrées/1 sortie surface de détection de mouvement grille 16 × 12 par caméra pour chaque canal

sensibilité de la détection de mouvement

1 paramètre avec 4 niveaux de sensibilité (haut, normal,

bas) enregistrement pré-alarme 8 Mo contrôle PTZ oui (via RS-485)

entrée/sortie d’alarme

DVR8L1 8 entrées/1 sortie DVR16L1 16 entrées/1 sortie

zoom numérique 2x (image directe et lecture) dispositif de verrouillage oui dispositif de verrouillage oui détection de perte de l'image jusqu'à 6 caractères titre de la caméra teint/couleur/contraste/luminosité format d’affichage de la date YY/MM/DD, DD/MM/YY, MM/DD/YY, et désactivé alimentation 19 VCC consommation < 64 W température de service 10°C ~ 40°C

rétablissement du système

auto-rétablissement du système après la remise sous

tension dimensions 430 x 65 x 338mm

N’employer cet appareil qu’avec des accessoires d’origine. SA

JR-international ne sera aucunement responsable de dommages ou lésions surve nus à un usage (incorrect ) de cet appareil. Pour plus d’information concernant cet article, visitez notre site web www.

JR-international.fr. Toutes les informations présentées dans cette notice peuvent être

modifiées sans notification préalable.

réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de cette notice par quelque procédé ou sur tout support électronique que se soit est interdite sans l’accord préalable écrit de l’ayant droit.

Page 21

DVR8L1 - DVR16L1 Rev. 01

GUÍA RÁPIDA

1. Introducción

A los ciudadanos de la Unión Europea Importantes informaciones sobre el medio ambiente concerniente a este producto

Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relación con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

¡Gracias por haber comprado la DVR8L1/DVR16L1! Lea atentamente las instrucciones del manual antes de usarla. Si el aparato ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

NOTA: Este documento es una guía rápida. Para más informaciones, véase el manual del usuario completo en el CD-ROM (sólo está disponible en inglés).

Incluye:

• 1x videograbadora digital de 8 ó 16 canales DVRx

L1 (x = 8 ó 16)

• 1x alimentación 100-240 VCA~50/60 Hz a 19 VCC 2,21 A + cable

• 2x soporte de instalación para el disco duro + tornillo de fijación

• 1x CD-ROM con el manual del usuario completo

• 1x conector de 25 polos

• 1x mando a distancia (DVRRC)

2. Instrucciones de seguridad

Mantenga el aparato lejos del alcance de personas no capacitadas y niños.

Riesgo de descargas eléctricas al abrir la caja. Puede sufrir una peligrosa descarga eléctrica al tocar un cable conectado a la red eléctrica.

Desconecte siempre el aparato si no va a usarlo durante un largo período de tiempo o antes de limpiarlo. Tire siempre del enchufe para desconectar el cable de red, nunca del propio cable.

3. Normas generales

Véase la Garantía de servicio y calidad JR-international® al final de esta guía rápida.

Sólo para el uso en interiores.

No exponga este equipo a lluvia, humedad, ni a ningún tipo de salpicadura o goteo. Nunca ponga un objeto con líquido, p.ej. un florero, en el aparato.

No exponga este equipo a polvo.

No exponga este equipo a temperaturas extremas. Asegúrese de que los orificios de ventilación no estén bloqueados. Deje una distancia de mín. 2,5cm entre el aparato y cualquier otro objeto.

No agite el aparato. Evite usar excesiva fuerza durante el manejo y la instalación

• Familiarícese con el funcionamiento del aparato antes de utilizarlo.

• Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas.

• Utilice sólo el aparato para las aplicaciones descritas en este manual. Su uso incorrecto anula la

garantía completamente.

• Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su

garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.

• Respete la legislación

en relación con la protección de la vida privada al utilizar este aparato.

Page 22

DVR8L1 - DVR16L1 Rev. 01

4. Características

• formato de compresión MPEG-4 en tiempo real

• funciones multiplex: reproducción directa, grabación, reproducción, copia de seguridad

• función de copia de seguridad: soporta el back up por USB 2.0 flash drive y red

• grabación por detección de movimientos

o grabación avanzada por detección de movimientos o grabación por detección de movimientos programada (3 parámetros ajustables)

• restablecimiento automático del sistema después de haber activado la alimentación de nuevo

• función 'tiempo de verano/invierno'

• modos de grabación: manual, temporizador, por detección de movimientos, alarma a distancia

• OSD multilingüe: inglés, francés, alemán, portugués, español, checo, húngaro, griego, chino y

vietnamita

• el manual del usuario sólo está disponible en inglés

• discos duros opcionales: 500 GB (HD500GB/S) o 750 GB (HD750GB/S) (no incl.)

• grabación de alta resolución:

DVR8L1

o trama: 720 x 480 píxeles @ 60 IPS/720 x 576 píxeles @ 50 IPS o CIF : 352 x 240 píxeles @ 240 IPS/352 x 288 pixels @ 200 IPS

DVR16L1

o trama: 720 x 480 píxeles @ 120 IPS/720 x 576 píxeles @ 100 IPS o CIF : 352 x 240 píxeles @ 480 IPS/352 x 288 píxeles @ 400 IPS

5. Descripción

Véase las figuras en la página 2 de esta guía rápida.

Panel frontal

LEDs (de izquierda a derecha)

HDD Reproducción o grabación. ALARM Activación de la alarma. TIMER Grabación programada. PLAY Reproducción. POWER La videograbadora está activada.

MENU Pulse para entrar en el menú

LIST

ALARM Lista con los ficheros de grabación después de la activación de la

alarma.

MANUAL Lista con los ficheros de grabación. Cada fichero contiene una grabación

por separado.

MOTION Lista con los ficheros de grabación después de la detección de

movimientos.

SYSTEM Lista con los ficheros de grabación automática. La videograbadora

guarda un fichero cada hora.

TIMER Lista con los ficheros de grabación programada. SLOW Reproducción de la grabación a cámara lenta. SEQ Activación/desactivación del monitor. ENTER Confirmación. PLAY Reproducción de la grabación. ZOOM Ampliar la imagen en el modo de vigilancia en directo o en el modo de

reproducción.

8 canales: Modo de visualización 4/9 canales.

16 canales: Modo de visualización 4/9/16 canales. POWER Activación/desactivación de la videograbadora. 1~8/1~16 Selección del canal.

NAVIGATION

Desplazar el cursor hacia arriba ( ), hacia abajo ( ), hacia la izquierda (

) o hacia la derecha ( ).

Reproducir/hacer una pausa (

), parar ( ), retroceder de

manera rápida (

) o avanzar de manera rápida ( ) en el modo de

reproducción del fichero. Aumentar (

) o disminuir ( ) el valor

que quiere ajustar.

Page 23

DVR8L1 - DVR16L1 Rev. 01

PTZ

= SLOW + ZOOM Pulsar simultáneamente para seleccionar el modo PTZ /salir del modo PTZ. En el modo PTZ, pulse

para acercar, o para alejar. Ajuste el ángulo PTZ, pulse

las teclas de navegación.

AUDIO

= SEQ + Pulsar simultáneamente para seleccionar el canal audio.

BLOQUEO

= MENU + ENTER Pulsar simultáneamente para bloquear/desbloquear las teclas.

Panel trasero

1 ~ 8/16 8 (o 16) entradas de vídeo para la conexión de una fuente de vídeo externa,

p.ej. una cámara. MONITOR 1 salida de vídeo para conectar la videograbadora al monitor principal. AUDIO IN 4 entradas de audio para la conexión de una fuente de audio externa, p.ej. una

cámara con audio. AUDIO OUT 1 salida de para la conexión de un aparato de audio, p.ej. altavoz. VGA Puerto de conexión para monitor VGA. IR Puerto de conexión para el receptor IR para el mando a distancia. LAN port Puerto de conexión de la red LAN. LINK ACT. El LED se ilumina si se conecta a la red.

puerto USB

Puerto de conexión para llave USB al hacer una copia de seguridad o al instalar

una versión mejorada del firmware.

Nota: Utilice sólo una llave USB formateada FAT32.

EXTERNAL I/O

Puerto de conexión para aparatos externos, p.ej. alarmas externas, cámaras

PTZ… 19V DC Entrada de alimentación.

6. Instalar el hardware

Instalar el disco duro

Véase las figuras en la página 2 de esta guía rápida.

• Este aparato funciona con discos duros (no incl.) del tipo SATA (Serial Advanced Technology

Attachment).

• Primero, desconecte la videograbadora de la red eléctrica. No toque el circuito interior para evitar

descargas eléctricas.

• Desatornille los 5 tornillos (1 de cada lado y 3 en la parte trasera).

• Abra la videograbadora.

• Fije el soporte al disco duro con los tornillos incluidos.

Nota: Instale el disco duro con el circuito impreso hacia arriba.

• Conecte el cable SATA maestro (conector izquierdo, véase el CI) SATA y el cable de alimentación

al primer disco duro. Conecte el cable SATA esclavo (conector derecho, véase el CI) el cable de alimentación al segundo disco duro si fuera necesario.

• Fije el soporte con el disco duro a la parte inferior de la videograbadora con los tornillos incluidos.

• Vuelva a cerrar la videograbadora y fije la caja con los 5 tornillos.

Conectar un monitor

• Conecte un monitor compatible (no incl.) al puerto de vídeo BNC de la parte trasera de la

videograbadora.

Conectar la alimentación

• Introduzca el conector de alimentación en la entrada alimentación de 19 VCC de la parte trasera

del aparato. ¡OJO!: Utilice sólo la alimentación incluida.

• Conecte el cable a la alimentación. Conecte la alimentación a la red. Todavía no active la

videograbadora.

Conectar una cámara

• Este aparato funciona con máx. 8 (o 16) cámaras (no incl.). Cada cámara necesita su propia

alimentación.

• Conecte la salida de vídeo de la cámara a la entrada de vídeo BNC de la parte trasera de la

videograbadora. El número al lado de la conexión indica el canal.

Page 24

DVR8L1 - DVR16L1 Rev. 01

Conexión de audio

• La videograbadora incluye 4 entradas de audio. Conecte la salida de audio de la cámara a la

entrada audio BNC de la parte trasera de la videograbadora (conexión de la parte inferior).

• La videograbadora también está equipada con una salida de audio BNC para conectar un aparato

de audio externo, p.ej. un altavoz.

Conexión a la red LAN

• Conecte la videograbadora a la red LAN con un cable de red y un conector del tipo 8P8C (RJ45).

Configure la videograbadora por el menú.

7. Configuración básica

• Interconecte la videograbadora y los aparatos periféricos de manera correcta. Active la

videograbadora con la tecla POWER. La videograbadora se reinicializa durante 10 a 15 segundos.

Ajustar la hora y la fecha

• Es necesario configurar la hora y la fecha antes del primer uso.

• Pulse la tecla MENÚ e introduzca la contraseña.

Nota: La contraseña por defecto es 0000 (4 x cero).

• Desplace el cursor con las teclas de navegación y seleccione el submenú DATE.

Nota: ya no modifique la hora ni la fecha después de que haya empezado una grabación. Nota: Deje que la videograbadora quede activada durante 48 horas después de haber

configurado la hora y la fecha.

Configurar la contraseña

• Pulse la tecla MENU e introduzca la contraseña.

• Seleccione el submenú ADVANCED.

• Entre en el submenú SYSTEM (o SYSTEM INFO según el tipo de videograbadora). Seleccione el

submenú PASSWORD y pulse la tecla ENTER para modificar la contraseña. Modifique el primer dígito con las teclas

y e confirme con la tecla ENTER. Repita este procedimiento para las

cifras restantes.

Nota: La contraseña por defecto es 0000 (4 x cero).

Configurar la función de grabación

• Pulse la tecla MENÚ e introduzca la contraseña.

• Seleccione el submenú RECORD.

• Configure el formato de la imagen, la calidad de la imagen y el número de imágenes por segundo.

• Para más informaciones, véase el manual del usuario completo en el CD-ROM.

8. Uso

Display

La siguiente figura representa la disposición de visualización.

A fecha y hora B estado general del sistema

C espacio disponible en el disco

duro

D estado del canal

Page 25

DVR8L1 - DVR16L1 Rev. 01

Iconos

teclas bloqueadas/desbloqueadas

grabación programada

sobre-escribir los datos del disco duro

detección de movimientos

alarma

grabación

acercar/alejar

activación a distancia de la grabación

canal de audio en directo activado/desactivado Nota: El canal de audio utilizado se visualiza en el icono.

Los iconos representados pueden diferir ligeramente de la realidad.

Grabación

• Asegúrese de que las cámaras y el disco duro están conectados correctamente a la

videograbadora.

• El aparato empieza una grabación si las funciones de grabación automática y de prealarma están

activadas.

Nota: La videograbadora sobre-escriba 8 GB de los ficheros más viejos.

• El icono

se visualiza.

• El icono

se visualiza después de la detección de movimientos en el modo de grabación por

detección de movimientos.

• El icono

se visualiza después de la activación de la alarma.

• El icono

se visualiza y el LED se ilumina en el modo de grabación programada.

Reproducir una grabación

• Pulse la tecla PLAY para activar la reproducción de un fichero de grabación. Nota: El fichero debe incluir mín. 8192 imágenes (p.ej. IPS = 30, la grabación debe tener una duración mín. de 273 segundos).

• Pulse la tecla

para avanzar la grabación de manera rápida; pulse la tecla para retroceder la grabación de manera rápida. Pulse la tecla varias veces para seleccionar la velocidad: 4x, 8x 16x o 32x (máx.).

• Pulse la tecla

para interrumpir la reproducción de la grabación.

• Pulse la tecla

para volver a la vigilancia en directo.

• Pulse la tecla SLOW una vez para reproducir la grabación a 1/4 de la velocidad de la reproducción

normal; pulse la tecla una segunda vez para reproducir la grabación a 1/8 de la velocidad de la reproducción normal.

• Pulse la tecla AUDIO (= SEQ +

) para seleccionar el canal de audio

La función de búsqueda

• Hay tres funciones de búsqueda: según la lista, según la hora de grabación y según

acontecimiento por el software Video Viewer incl.

Remarque : La videograbadora incluye una función de búsqueda por el software Video Viewer incl.

• Búsqueda según la lista: Pulse la tecla LIST para visualizar una lista con todos los tipos de

grabación (ALARM, MANUAL, MOTION, SYSTEM y TIMER). Seleccione el tipo y pulse la tecla ENTER para activar la reproducción.

• Búsqueda según la hora de grabación: Pulse la tecla MENÚ y seleccione el submenú EVENT LOG.

Entre en el submenú QUICK SEARCH y pulse la tecla ENTER. Seleccione el fichero deseado.

• Abra la aplicación Video Viewer y haga clic en la opción MISCELLANEOUS. Haga clic en la lista para

visualizar los tipos de grabación.

Instalar una versión mejorada del firmware/del menú en pantalla (OSD)

• Utilice una llave USB (no incl.) para instalar una versión mejorada. Nota: Es posible instalar una versión mejorada por el software Video Viewer incl.

• Formatee la llave USB al formato FAT32.

• Contacte con su distribuidor para una versión mejorada y cópiela a la llave USB. No modifique el

nombre del fichero.

• Conecte la llave USB a la videograbadora y espere hasta que la videograbadora haya reconocido el

aparato periférico.

Page 26

DVR8L1 - DVR16L1 Rev. 01

• Entre en el menú SYSTEM

• Seleccione UPGRADE, START y pulse la tecla ENTER.

• Seleccione YES y pulse la tecla ENTER para confirmar. No desactive la videograbadora durante la

instalación de la versión mejorada.

9. Especificaciones

formato de vídeo PAL formato de compresión vídeo MPEG4

entrada de vídeo

DVR8L1 8 canales, señal de vídeo compuesto 1 Vpp/75 Ω BNC DVR16L1 16 canales, señal de vídeo compuesto 1 Vpp/75 Ω BNC

salida de vídeo (monitor principal + monitor "call")

señal de vídeo compuesto 1 Vpp/75 Ω BNC

resolución de grabación máx. (PAL)

DVR8L1 352 × 288 píxeles @ 200 IPS DVR16L1 352 × 288 píxeles @ 400 IPS

calidad de imagen Best (mejor), High (alta), Normal (normal) y Basic

(básica)

capacidad disco duro tipo SATA incl., soporta 1x HDD, soporta una capacidad

de más de 1TB (disco duro no incl.)

modo de grabación

manual, temporizador, por detección de movimientos, activación a distancia

frecuencia de actualización de las imágenes

DVR8L1 200 IPS (PAL) DVR16L1 400 IPS (PAL)

entrada/salida de audio 4 entradas/1 salida zona de detección de movimiento 16 x 12 blancos por cámara para todos los canales sensibilidad de detección de movimientos 1 parámetro con 3 niveles de sensibilidad (alto, normal,

bajo) grabación prealarma 8 MB control PTZ sí (por RS-485)

entrada/salida de alarma

DVR8L1 8 entradas/1 salida DVR16L1 16 entradas/1 salida

zoom digital 2x (imagen en directo & reproducció) bloqueo del teclado sí detección de pérdida de la señal sí título de la cámara máx. 6 caracteres ajustes de vídeo matiz, color, contraste, brillo formato de visualización de la fecha AA/MM/DD, DD/MM/AA, MM/DD/AA y desactivado alimentación 19 VCC consumo < 64 W temperatura de funcionamiento 10°C ~ 40°C

restablecimiento del sistema

restablecimiento automático del sistema después de haber

activado la alimentación de nuevo dimensiones 430 x 65 x 338mm

Utilice este aparato sólo con los accesorios originales. JR-international NV no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto, visite nuestra página web www.

JR-international.fr. Se pueden

modificar las especificaciones y el contenido de este manual sin previo aviso.

Todos los derechos mundiales reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin previo permiso escrito del derecho habiente.

Page 27

DVR8L1 - DVR16L1 Rev. 01

SCHNELLEINSTIEG

1. Einführung

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortiertes Hausmüll; die Einheit oder

verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Wir bedanken uns für den Kauf des DVR8L1/DVR16L1! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

BEMERKUNG: Dieses Dokument ist ein Schnelleinstieg. Für mehr Informationen, siehe die vollständige Bedienungsanleitung auf CD-ROM (nur auf Englisch verfügbar).

Lieferumfang:

• 1x DVRx

L1 8- oder 16-Kanal DVR (x = 8 oder 16)

• 1x Netzteil 100-240 VAC~50/60 Hz auf 19 VDC 2,21 A + Netzkabel

• 2x Montagebügel für Festplatte + Schrauben

• 1x CD-ROM mit der vollständigen Bedienungsanleitung

• 1x externer I/O 25-poliger Anschluss

• 1x IR-Fernbedienung (DVRRC)

2. Sicherheitshinweise

Halten Sie Kinder und Unbefugte vom Gerät fern.

Stromschlaggefahr beim Öffnen des Gehäuses. das Berühren von unter Spannung stehenden Leitungen könnte zu lebensgefährlichen elektrischen Schlägen führen.

Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz. Fassen Sie dazu den Netzstecker an der Grifffläche an und ziehen Sie nie an der Netzleitung

3. Allgemeine Richtlinien

Siehe JR-international® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

Nur für die Anwendung im Innenbereich.

Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus. Stellen Sie keine mit Flüssigkeit befüllten Gegenstände, wie z.B. eine Vase, auf das Gerät.

Schützen Sie das Gerät vor Staub.

Schützen Sie das Gerät vor extremen Temperaturen. Beachten Sie, dass die Lüftungsschlitze nicht blockiert werden. Beachten Sie eine minimale Entfernung von 2.5cm zwischen dem Gerät und jedem anderen Gegenstand.

Vermeiden Sie Erschütterungen. Vermeiden Sie rohe Gewalt während der Installation und Bedienung des Gerätes.

Page 28

DVR8L1 - DVR16L1 Rev. 01

• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht

haben.

• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten.

• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung sonst

kann dies zu Schäden am Produkt führen und erlischt der Garantieanspruch.

• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der

Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

• Respektieren Sie die Gesetzgebung hinsichtlich der Intimsphäre bei Anwendung dieses Gerätes.

4. Eigenschaften

• Videokompression MPEG-4 Echtzeit

• Multiplex-Funktionen: erlaubt Liveanzeige, Aufnahme, Wiedergabe und Backup zur selben Zeit

• Back-up-Funktion: unterstützt Back-Up über USB 2.0 flash drive und Netz

• Aufnahme ausgelöst durch Bewegungsdetektion

o fortgeschrittene Aufnahme durch Bewegungsdetektion o Aufnahme durch Bewegungserfassung mit programmierter Startzeit (1 einstellbare

Parameter)

• automatische Systemwiederherstellung nach Stromunterbrechung

• unterstützt die Sommer-/Winterzeit-Funktion

• Aufnahmemodi: manuell / Timer / Bewegung / Alarm / ferngesteuert

• mehrsprachiges OSD: Englisch, Französisch, Niederländisch, Deutsch, Portugiesisch, Spanisch,

Tschechisch, Ungarisch, Griechisch, Chinesisch und Vietnamesisch

• Bedienungsanleitung: ist nur auf Englisch verfügbar

• unterstützt SATA-Festplatten

• optionale Festplatten: 500 GB (HD500GB/S) oder 750 GB (HD750GB/S) (nicht mitgeliefert)

• h Aufnahme mit hoher Auflösung

DVR8L1

o Frame: 720 x 480 Pixel @ 60 Bilder pro Sekunde /720 x 576 Pixel @ 50 Bilder pro

Sekunde

o CIF: 352 x 240 Pixel @ 240 Bilder pro Sekunde /352 x 288 Pixel @ 200 Bilder pro

Sekunde

DVR16L1

o Frame: 720 x 480 Pixel @ 120 Bilder pro Sekunde /720 x 576 Pixel @ 100 Bilder pro

Sekunde

o CIF: 352 x 240 Pixel @ 480 Bilder pro Sekunde /352 x 288 Pixel @ 400 Bilder pro

Sekunde

5. Umschreibung

Siehe Abbildungen, Seite Error! Bookmark not defined. dieser Bedienungsanleitung. Frontplatte

LEDs (links → rechts)

HDD Die Festplatte spielt Daten ab oder nimmt diese auf. ALARM Einen Alarm wurde eingeschaltet. TIMER Die programmierte Aufnahmefunktion ist eingeschaltet. PLAY Das Gerät spielt de Aufnahme ab. POWER Das Gerät ist eingeschaltet

MENU Drücken Sie MENU um das Menü anzuzeigen.

LIST

ALARM Anzeige der Information über die Aufnahmen nach Alarmdetektion MANUAL Anzeige der Information über die manuell gestarteten Aufnahmen. Es

gibt eine separate Datei für jede Aufnahme. MOTION Anzeige der Information über die Aufnahmen mit Bewegungsdetektion. SYSTEM Anzeige der Information über die automatisierten Aufnahmen. Das

Gerät fertigt jede Stunde eine Datei an. TIMER Anzeige der Information über die programmierten Aufnahmen.

SLOW Drücken Sie SLOW um die abgespielte Datei langsam abzuspielen. SEQ Drücken Sie SEQ um den Monitor ein- oder auszuschalten. ENTER Drücken Sie ENTER um zu bestätigen PLAY Drücken Sie PLAY um die Aufnahme abzuspielen. ZOOM Drücken Sie ZOOM um das Bild im ausgewählten Kanal zu vergrößern.

Page 29

DVR8L1 - DVR16L1 Rev. 01

8CH: Drücken Sie

um das 4- oder 9-Kanal-Display anzuzeigen.

16CH: Drücken Sie

um das 4-, 9- oder 16-Kanal-Display anzuzeigen. 1 ~ 8 Drücken Sie eine dieser Taste, um den entsprechenden Kanal auszuwählen. POWER Halten Sie POWER gedrückt, um das Gerät auszuschalten.

NAVIGATION

Drücken Sie eine der Tasten, um den Cursor zu verschieben: nach oben (

), nach unten ( ), links ( ) oder rechts ( ).

Drücken Sie auf

während der Wiedergabe, um die Datei

abzuspielen/zu pausieren, auf

um die Datei zu stoppen, auf

um die Datei zurückzuspulen oder auf um die Datei vorzuspulen. Drücken Sie auf

oder während der Konfiguration, um die

Einstellungen zu ändern.

PTZ

= SLOW + ZOOM Drücken Sie gleichzeitig auf SLOW und ZOOM, um den PTZ-Steuermodus anzuzeigen/zu verlassen. Im PTZ-Steuermodus: Drücken Sie

heranzuszoomen oder auf

um herauszuzoomen. Stellen Sie den PTZ-Winkel

mit den Navigationstasten.

AUDIO

= SEQ + Druk gelijktijdig op SEQ en

om het audiokanaal te selecteren.

TASTENVERRIEGELUNG

= MENU + ENTER Drücken Sie gleichzeitig auf MENU und ENTER um die Tasten zu verriegeln. Drücken Sie eine Taste und geben Sie das Passwort ein, um die Tasten zu entriegeln.

Rückseite

1 ~ 8/16 8 (oder 16) Video-Eingänge für 8 (oder 16) externe Videoquellen, z.B.

Kameras. MONITOR 1 Video-Ausgang zu Hauptmonitor. AUDIO IN 4 Audio-Eingänge für externe Audioquellen, z.B. Kameras mit Audio. AUDIO OUT 1 Audio-Ausgang zu einem Audiogerät, z.B. Lautsprecher. VGA Anschluss für einen VGA-Monitor. IR Anschluss für den IR-Empfänger der Fernbedienung. LAN-poort Anschluss für ein LAN-Netz. LINK ACT. Die LED leuchtet bei Anschluss am Netz. EXTERNAL I/O Anschluss für ein externes Gerät, z.B. externen Alarm, PTZ-Kamera…

USB-Port

Stecken Sie einen kompatiblen USB-Stick in diesen Port für eine

Sicherungskopie oder ein Upgrade der Firmware.

Bemerkung: Verwenden Sie nur einen USB-Stick formatiert in FAT32-

Format. DC 19V Netzeingang.

6. Die Hardware installieren

Die Festplatte (HDD) installieren

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

• Das Gerät eignet sich für die Anwendung mit einer kompatiblen Festplatte (nicht mitgeliefert), Typ

SATA (Serial Advanced Technology Attachment).

• Trennen Sie zuerst das Gerät vom Netz. Berühren Sie den elektronischen Kreis nicht, um

elektrischen Schlägen zu vermeiden.

• Schrauben Sie die 5 Schrauben los (1 auf jeder Seite und 3 auf der Rückseite).

• Öffnen Sie das Gerät.

• Befestigen Sie die Montagebügel mit den mitgelieferten Schrauben an der Festplatte.

Bemerkung: Installieren Sie die Festplatte mit der Leiterplatte nach oben im Gerät.

• Schließen Sie das Master SATA-Datenkabel (Stecker links, siehe Leiterplatte) und das Netzkabel an

die erste Festplatte an. Schließen Sie das Slave SATA-Datenkabel (Stecker rechts, siehe Leiterplatte) und das Netzkabel an die zweite Festplatte an wenn nötig.

• Befestigen Sie die Festplatte mit den mitgelieferten Schrauben an der Unterseite des Gerätes.

• Schließen Sie das Gerät und schrauben Sie die 5 Schrauben fest.

Page 30

DVR8L1 - DVR16L1 Rev. 01

Einen Videomonitor anschließen

• Verbinden Sie einen kompatiblen Monitor (nicht mitgeliefert) mit dem BNC Video-Ausgang auf der

Rückseite des Gerätes.

Ein Netzteil anschließen

• Stecken Sie den DC-Stecker des Netzteils in den 19 VDC-Eingang auf der Rückseite des Gerätes.

WARNUNG: Verwenden Sie nur das mitgelieferte Netzteil.

• Verbinden Sie das Netzkabel mit dem Netzteil und verbinden Sie das Netzteil danach mit dem

Netz. Schalten Sie das Gerät noch nicht ein.

Eine Kamera anschließen

• Das Gerät eignet sich für die Anwendung mit 8 (oder 16) kompatiblen Kameras (nicht

mitgeliefert). Jede angeschlossene Kamera braucht ein eigenes Netzteil.

• Verbinden Sie den Video-Ausgang der Kamera mit dem BNC Video-Eingang auf der Rückseite des

Gerätes. Die Nummer neben dem Anschluss zeigt die Kanalnummer an.

Audio-Anschluss

• Das Gerät hat 4 Audio-Eingänge. Verbinden Sie den Audio-Ausgang der Audioquelle mit dem

Audio-Eingang (unterer Anschluss) des Gerätes. Verwenden Sie hierfür einen BNC-Stecker.

• Das Gerät hat auch einen BNC Audio-Ausgang zu einem externen Audiogerät, z.B. Lautsprecher. Anschluss an ein LAN-Netz

• Verbinden Sie das Gerät über ein Netzkabel mit einem LAN-Netz. Verwenden Sie hierfür einen

8P8C-Stecker (RJ45). Die Einstellungen geschehen über das Konfigurationsmenü.

7. Basiskonfiguration

• Schalten Sie die angeschlossenen Kameras und das Gerät ein. Dies dauert etwa 10 bis 15

Sekunden.

Die Uhrzeit und das Datum einstellen

• Stellen Sie das de Datum und die Uhrzeit vor der ersten Inbetriebnahme ein.

• Drücken Sie MENU und geben Sie das Passwort ein, um das Menü anzuzeigen.

Bemerkung: das Standardpasswort ist 0000 (4x Null).

• Verschieben Sie den Cursor zum Submenü DATE.

Bemerkung: Ändern Sie das eingestellte Datum und die Uhrzeitniet nicht mehr wenn die Aufnahme gestartet ist.

Bemerkung: Lassen Sie ein neu eingestelltes Gerät 48 Stunden eingeschaltet.

Ein Passwort einstellen

• Drücken Sie MENU und geben Sie das Passwort ein, um das Menü anzuzeigen.

• Wählen Sie das Submenü ADVANCED aus.

• Gehen Sie zu SYSTEM (oder SYSTEM INFO, abhängig vom Typ DVR). Wählen Sie PASSWORD aus

und drücken Sie ENTER. Geben Sie das neue Passwort mit den Tasten

oder ein, und

bestätigen Sie mit ENTER.

Bemerkung: das Standardpasswort ist 0000 (4x Null).

Die Aufnahmefunktion einstellen

• Drücken Sie MENU und geben Sie das Passwort ein, um Menü anzuzeigen.

• Wählen Sie das Submenü RECORD mit den Tasten aus.

• Stellen Sie die Bildgröße, die Bildqualität und die Anzahl Bilder pro Sekunden ein.

• Für mehr Informationen, siehe die vollständige Bedienungsanleitung auf dem CD-ROM.

Page 31

DVR8L1 - DVR16L1 Rev. 01

8. Anwendung

Display

Die folgende Abbildung zeigt das Display-Layout an.

A Datum und Uhrzeit B allgemeiner Status

C Verfügbarer Platz D Kanalstatus

Umschreibung der Symbole

Tasten verriegeln/entriegeln

programmierte Aufnahme

Festplatte überschreiben

Bewegung bemerkt

Alarm

Aufnahme

heranzoomen/herauszoomen

den ferngesteuerten Alarm einschalten

Live-Audio ein-/ausschalten Bemerkung: Die Audiokanalnummer wird im Symbol angezeigt.

Diese Symbole können sich von den Symbolen auf Ihrem Display unterscheiden.

Aufnahme

• Verbinden Sie die Kamera(s) und die Festplatte korrekt mit dem Gerät.

• Das Gerät startet die Aufnahme wenn die automatische Aufnahme- und die Prealarm-Funktion

eingeschaltet sind.

Bemerkung: Das Gerät überschreibt 8 GB der ältesten Daten.

• Das Symbol

erscheint im Display.

• Bei einer Bewegungsdetektion (Funktion ist eingeschaltet) wird das Symbol

angezeigt.

• Bei normalem Alarm wird das Symbol (

)angezeigt.

• Bei einer programmierten Aufnahme erscheint das Symbol

und leuchtet die Aufnahme-LED.

• Drücken Sie PLAY um die Aufnahme zurückzuspulen. Bemerkung: Die Datei soll mindestens 8192 Bilder enthalten (z.B. ips = 30, die Aufnahme soll mindestens 273 Sekunden lang sein).

• Drücken Sie

um die Aufnahme vorzuspulen oder drücken Sie um die Aufnahme zurückzuspulen. Drücken Sie mehrmals auf die Taste um die Geschwindigkeit anzupassen: 4x, 8x 16x oder 32x (max.).

• Drücken Sie

um die Aufnahme zu pausieren.

• Drücken Sie

um zur Live-Anzeige zurückzukehren.

• Drücken Sie SLOW ein Mal, um die Aufnahme mit 1/4 Abspielgeschwindigkeit abzuspielen, oder

drücken Sie zwei Mal, um die Aufnahme mit 1/8 Abspielgeschwindigkeit abzuspielen.

• Drücken Sie AUDIO (= SEQ +

) um den Audiokanal auszuwählen.

Page 32

DVR8L1 - DVR16L1 Rev. 01

Suchfunktion

• Es gibt drei Suchfunktionen: gemäß Liste, gemäß Zeitpunkt der Aufnahme oder gemäß Ereignis

über die mitgelieferte Video Viewer-Software.

• Suchfunktion gemäß Liste: Drücken Sie LIST um eine Liste mit allen Aufnahmetypen anzuzeigen

(ALARM, MANUAL, MOTION, SYSTEM und TIMER). Wählen Sie die gewünschte Liste aus und drücken Sie ENTER um die Datei abzuspielen.

• Suchfunktion gemäß Zeitpunkt: Drücken Sie MENU und gehen Sie zu EVENT LOG. Öffnen Sie

QUICK SEARCH und drücken Sie ENTER. Suchen Sie nun die Datei mit dem gewünschten Zeitpunkt.

• Starten Sie Video Viewer und klicken Sie auf MISCELLANEOUS. Klicken Sie die Statusliste an, um

die Aufnahmeweisen anzuzeigen.

Upgrade der Firmware/OSD

• Sie können das Gerät mit einem USB-Stick (nicht mitgeliefert) upgraden. Bemerkung: Das Upgrade des DVR kann auch über die mitgelieferte Video Viewer-Software geschehen.

• Formattieren Sie den USB-Stick auf FAT32-Format.

• Setzen Sie sich mit Ihrem Verteiler in Verbindung für eine Updatedatei und kopieren Sie diese auf

den USB-Stick. Geben Sie die Datei keinen anderen Namen.

• Stecken Sie den USB-Stick in den USB-Port und warten Sie bis das Gerät die Hardware erkennt.

• Gehen Sie zum SYSTEM-Menu.

• Wählen Sie UPGRADE, START aus und drücken Sie ENTER.

• Wählen Sie YES und drücken Sie ENTER um zu bestätigen. Schalten Sie das Gerät nicht aus

solange das Upgrade nicht beendet ist.

9. Technische Daten

Videoformat PAL Videokompressionsformat MPEG4

Video-Eingang

DVR8L1 8 Kanäle, Komposit-Videosignal 1 Vpp/75 Ω BNC DVR16L1 16 Kanäle, Komposit-Videosignal 1 Vpp/75 Ω BNC

Video-Ausgang (Haupt- und Call-Monitor) Komposit-Videosignal 1 Vpp/75 Ω BNC max.

Aufnahmefrequenz (PAL)

DVR8L1 352 × 288 Pixel @ 200 Bilder pro Sekunde DVR16L1 352 × 288 Pixel @ 400 Bilder pro Sekunde

Regelung Bildqualität beste, hohe, normale und niedrige Qualität Festplattenspeicherplatz SATA-Typ (eingebaut), unterstützt 2 x Festplatte,

unterstützt HDD von über 1TB (Festplatte nicht mitgeliefert)

Aufnahmemodus manuell, Timer, Bewegung, Alarm, Ferneinschaltung des

Alarms

Bildwiederholrate

DVR8L1 200 Bilder pro Sekunde (PAL) DVR16L1 400 Bilder pro Sekunde (PAL)

Audio I/O 4x Audio-Eingang, 1x Audio-Ausgang (mono) Erfassungsbereich 16 x 12 Raster pro Kamera für alle Kanäle Erfassungsempfindlichkeit 1 Parameter mit 3 Empfindlichkeitsniveaus (hoch,

normal, niedrig) Pre-Alarm-Aufzeichnung 8 MB PTZ ja (über RS-485)

Alarm I/O

DVR8L1 8 Eingänge/1 Ausgang DVR16L1 16 Eingänge/1 Ausgang

Bild-Zoom 2 x (Live & Playback) Tastensperre ja Detektion Bildverlust ja Kameratitel bis zu 6 Zeichen Videoregelungen Farbton, Farbe, Kontrast, Helligkeit

Page 33

DVR8L1 - DVR16L1 Rev. 01

Format der Datumsanzeige JJ/MM/TT, TT/MM/JJ, MM/TT/JJ und Aus Stromversorgung 19 VDC Stromverbrauch < 64 W Betriebstemperatur 10°C ~ 40°C Systemwiederherstellung automatische Systemwiederherstellung nach

Stromunterbrechung Abmessungen 430 x 65 x 338mm

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen.

JR-international NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerät es. Für mehr Informationen zu diesem Produkt, siehe www.

JR-international.fr. Alle Änderungen

ohne vorherige Ankündigung vorbehalten.

Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.
