MANUEL D’UTILISATION
USER MANUAL
Mini SPYRF Green
10101 B
Page 2
SOMMAIRE
I. INTRODUCTION ................................................................................................................................... 3
a) Fourniture .................................................................................................................................................... 3
b) Symboles ..................................................................................................................................................... 3
II. RECOMMANDATIONS D’INSTALLATION ............................................................................................... 3
a) Sources de perturbations .............................................................................................................................. 4
III. PRESENTATION .................................................................................................................................... 4
IV. UTILISATION ........................................................................................................................................ 5
a) Arrêt ............................................................................................................................................................ 5
b) Activation .................................................................................................................................................... 5
c) Programmation ............................................................................................................................................ 5
d) Démarrage des mesures ............................................................................................................................... 5
e) Mode automatique ...................................................................................................................................... 5
f) Mode manuel ............................................................................................................................................... 6
g) Indication d’alarme ...................................................................................................................................... 6
h) Arrêt des mesures ........................................................................................................................................ 6
i) Auto contrôle ou top zone ............................................................................................................................ 6
j) Fonctionnement des leds suite à une action sur le bouton poussoir ............................................................... 7
V. CARACTERISTIQUES ............................................................................................................................. 8
VI. REMPLACEMENT DE LA PILE ................................................................................................................. 8
VII. FICHE D’APTITUDE A L’EMPLOI............................................................................................................. 9
VIII. GARANTIE .......................................................................................................................................... 10
IX. CONTRAT DE MAINTENANCE .............................................................................................................. 10
X. PROTECTION DE L’ENVIRONNEMENT .................................................................................................. 10
©JRI Maxant 2
Page 3
I. INTRODUCTION
RECYCLAGE : ne pas jeter dans une décharge ou dans un container de collecte des déchets ménagers. Se
conformer à la législation en vigueur pour la mise au rebut.
MARQUAGE CE : cet appareil est certifié conforme à la réglementation européenne pour la sécurité
électrique, la inflammabilité, l’émission de rayonnements perturbants, et l’immunité aux perturbations
électriques environnantes.
FCC ID :W45 10255 Mini Spy Green Internal probe only
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:
(1) this device may not cause harmful interference, and (2) this device must accept any interference
received, including interference that may cause undesired operation
In accordance with FCC requirements, changes or modifications not expressly approved by JRI Maxant
could void the user's authority to operate this product.
NOTE: This equipment has been tested and found to comply with the limits for a Class A digital device,
pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against
harmful interference when the equipment is operated in a commercial environment. This equipment
generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with
the instruction manual, may cause harmful interference to radio communications. Operation of this
equipment in a residential area is likely to cause harmful interference in which case the user will be
required to correct the interference at his own expense.
Félicitations, vous venez de recevoir le Mini SPY RF GREEN. Cet appareil équipé de 1 Sonde intégrée permettant
d’enregistrer à intervalles réguliers les variations de la température ambiante puis de
les transmettre sans fils, par radio fréquence, vers un PC.
a) Fourniture
1 Mini SPY RF GREEN ou plusieurs Mini SPY RF GREEN
1 Manuel d’utilisation
b) Symboles
Ne pas utiliser l’appareil dans conditions autres que celles décrites dans les
caractéristiques techniques
Risque d'incendie ou d'explosion en cas d'utilisation abusive :
- Recharge de la pile
- Court-circuit de la pile
Si l'appareil est utilisé d'une façon qui n'est pas spécifié par le fabricant, la
protection assurée par l'appareil peut être compromise.
II. RECOMMANDATIONS D’INSTALLATION
Le Mini SPY RF GREEN est un enregistreur de grandeur physique communiquant sans fils avec un logiciel de
supervision SIRIUS.
La communication sans fils est basée sur le principe de la radio fréquence. Comme nous en sommes entourés
au quotidien (télé, radio…), on a vite fait de penser que cela fonctionne à tous les coups. C’est vrai si l’on
respecte quelques règles basiques concernant le positionnement des appareils, car toute transmission sans fils
est sujette à perturbations.
©JRI Maxant 3
Page 4

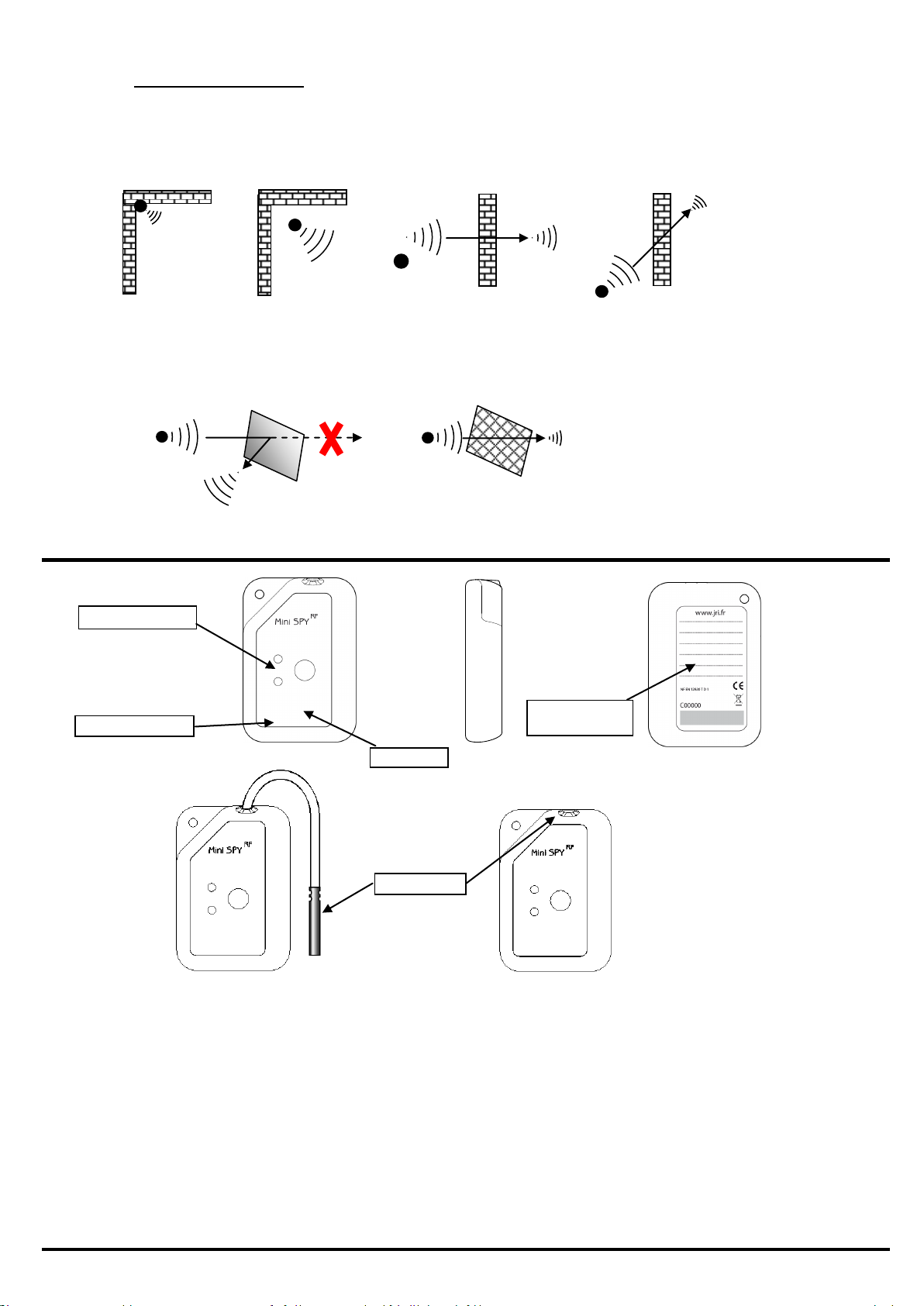

Led de fonctionnement
(verte)
Bouton poussoir
Led d’alarme (rouge)
Capteur de T°
Etiquette de
personnalisation
a) Sources de perturbations
Présence d’obstacle dans le trajet des ondes entre le Spy RF ModeM et le Mini SPY RF GREEN
(mur, mobilier, personne…) ou à proximité de l’antenne.
Epaisseur d’un obstacle dans le trajet des ondes. L’atténuation est plus importante en diagonale
que perpendiculairement
Une paroi métallique pleine est infranchissable par les ondes. Par contre une paroi métallique
ajourée laisse quand même passer les ondes en les atténuant
III. PRÉSENTATION
©JRI Maxant 4
Page 5
IV. UTILISATION

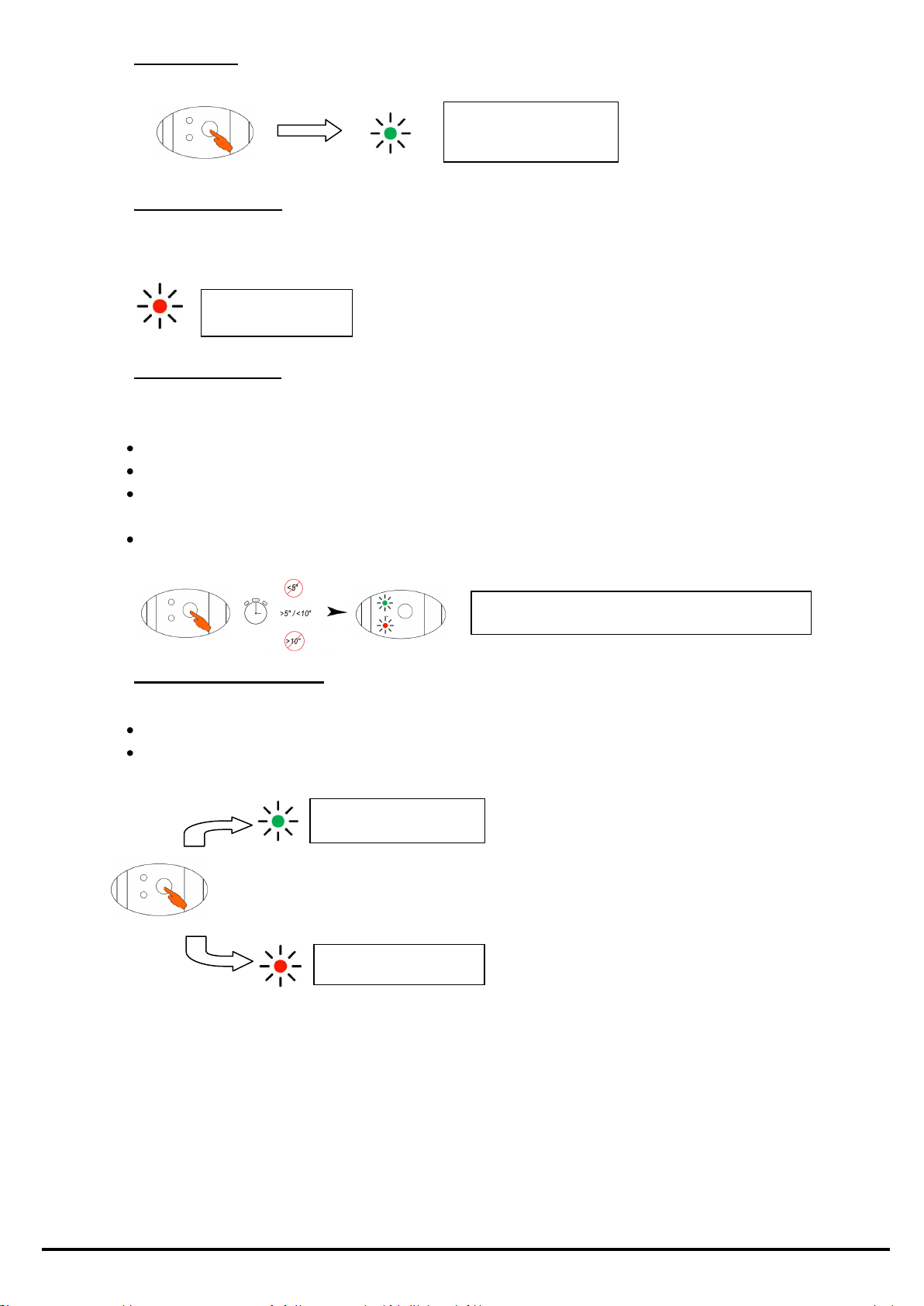

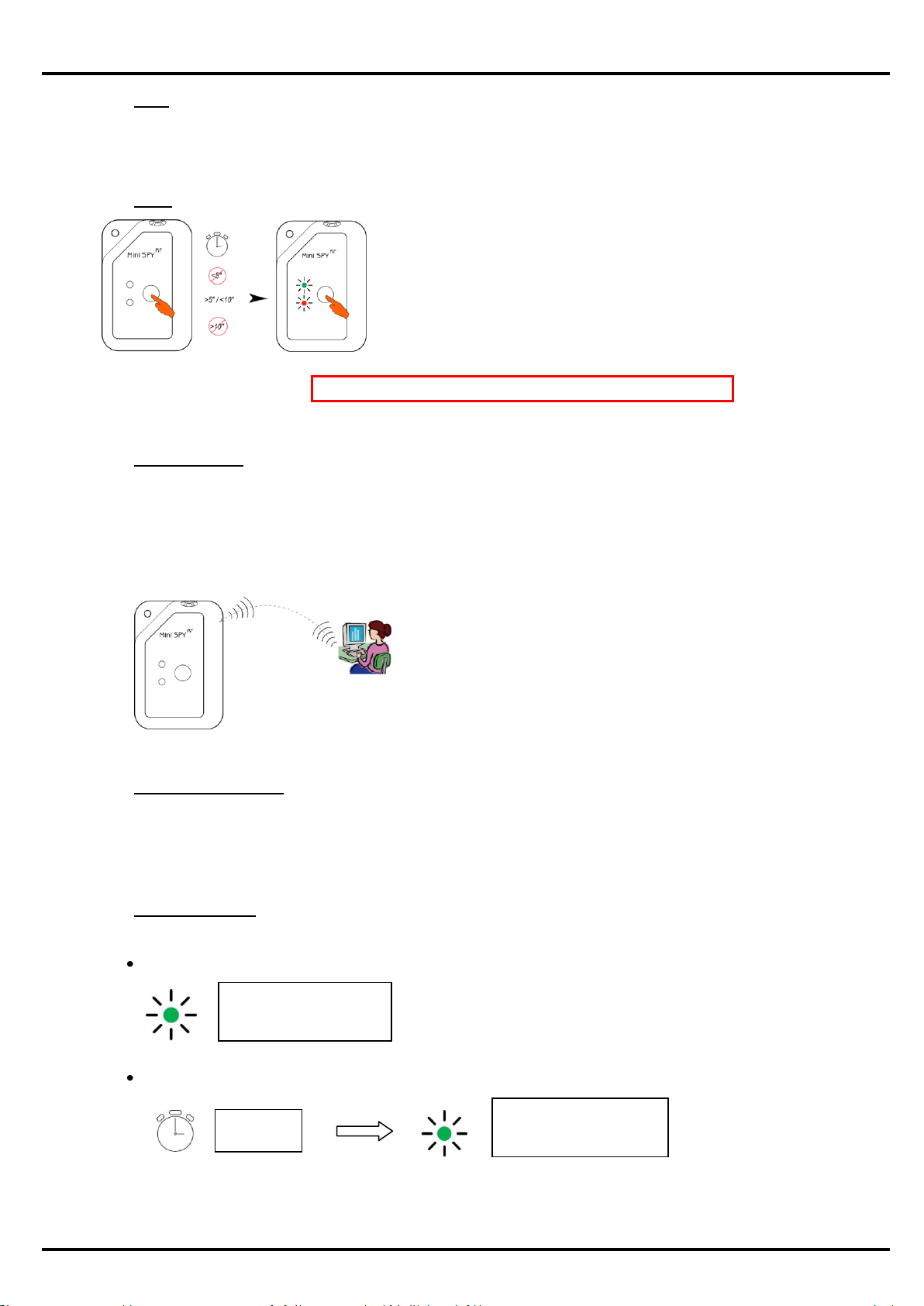

Témoin fonctionnement (vert) :
2’’ => signale le début des mesures, puis clignote toutes les 2’’.
Témoin de fonctionnement (vert) :
2’’ => signale le début des mesures, puis clignote
toutes les 2’’.
jj / mm / aa
a) Arrêt
A réception, le Mini SPY RF GREEN est à l’arrêt. Seule l’horloge est active. Il ne peut ni émettre ni recevoir.
b) Activation
Pour activer le Mini SPY RF GREEN, appuyer entre 5 et 10’’ sur le
bouton :
- les 2 leds s’allument puis clignotent simultanément
- passage en mode Attente
Nota : Un appui >10’’ => aucun effet => reste en arrêt
c) Programmation
La configuration du Mini SPY RF GREEN est réalisée à l’aide du Logiciel Sirius puis transmise sans fils
au Mini SPY RF GREEN.
d) Démarrage des mesures
Le Mini SPY RF GREEN est muni de 2 modes de démarrage :
le mode automatique
le mode manuel
e) Mode automatique
Le Mini SPY RF GREEN effectue les acquisitions :
immédiatement à la fin du transfert de la configuration,
à une date et une heure programmée
©JRI Maxant 5
Page 6
T° OK (voyant vert) s’allume pendant
10’’.
Témoin d’alarme (rouge) s’allume
pendant 10’’.
f) Mode manuel
Pour arrêter le Mini SPY RF BLACK, appuyer entre 5 et 10’’
sur le bouton :
- les 2 leds s’allument puis clignotent alternativement
Témoin de fonctionnement (vert) :
2’’ => signale le début des mesures, puis clignote
toutes les 2’’.
Témoin d’alarme (rouge) :
Clignote toutes les 15’’.
Par un appui court sur le bouton poussoir
g) Indication d’alarme
Le Mini SPY RF GREEN est muni de plusieurs indicateurs simultanés de dépassement de seuil.
Pré alarme : pas d’indication particulière
Alarme
h) Arrêt des mesures
Suivant la programmation, le Mini SPY RF GREEN peut s’arrêter ou non. Les différentes possibilités
sont :
aucun : Une fois la mémoire pleine, les nouvelles valeurs remplacent les plus anciennes
mémoire pleine : l’enregistreur s’arrête lorsque le mémoire est pleine.
par soft : L’opérateur peut à l’aide de Sirius remettre le Mini SPY RF GREEN en mode veille s’il ne
l’utilise plus.
Par bouton poussoir : valide uniquement si le MINI SPY RF GREEN est configuré en mode transport
avec démarrage par bouton poussoir.
i) Auto contrôle ou top zone
Le type d’action dépend de la configuration du Mini SPY RF GREEN. TOP ZONE = Mode Transport et
AUTO CONTROLE= Mode stockage. Cette fonction permet de personnaliser une action de
vérification des mesures.
Un appui court sur le BP.
L’action est mémorisée et apparaîtra sur la courbe lors de l’exploitation des données dans le logiciel
SIRIUS
©JRI Maxant 6
Page 7
j) Fonctionnement des leds suite à une action sur le bouton poussoir
Appui BP
Mode
< 5"
Entre 5’’ et 10’’
Arrêt
-
les 2 leds s’allument
puis clignotent
simultanément.
Attente programmation
Led Rouge 2"
-
Demarrage des mesures
Démarrage BP
Led Verte 2" = début des
mesures
-
Démarrage Horodaté
-
-
Démarrage
immédiat
-
-
Mesure
Led Verte 10" = auto contrôle
-
Appui BP
Mode
< 5"
5"<appui>10"
Arrêt
-
les 2 leds s’allument puis
clignotent simultanément.
Attente programmation
Led Rouge 2"
-
Demarrage des mesures
Démarrage BP
Led Verte 2" = début
des mesures
-
Démarrage Horodaté
les 2 leds s’allument puis
clignotent simultanément =
Attente démarrage des
mesure
Démarrage immédiat
-
les 2 leds s’allument puis
clignotent en alternance =
arrêt des mesures
Mesure
Led Verte 10" = Top
zone
les 2 leds s’allument puis
clignotent en alternance =
arrêt des mesures
La led Verte s’allume 2’’ au démarrage des mesure puis clignote toutes les 1’ en
enregistrement
Fonctionnements spécifiques en fonction du mode d’utilisation de l’appareil
Appareils configurés en mode stockage
Appareils configurés en mode transport
©JRI Maxant 7
Page 8
TENIR LA PILE A L’ECART DU FEU, NE PAS ESSAYER DE LA RECHARGER NI DE LA COURT-CIRCUITER
N’UTILISER QUE DES PILES FOURNIES PAR JRI (REF : 10102)
1 3 4
2
5
V. CARACTÉRISTIQUES
CARACTERISTIQUES
Mini SPY
RF
GREEN
Etendue de mesure
-40 +85°C
Nombre de voie
1 interne ou distante
Sonde distante
Ø4 x50mm Câble 1M
Type de capteur
PTC
Exactitude
±0,4°C de -20 à +30°C
±0,5°C de -40 à -20°C et de +30 à +80°C
±0.7°C au dessus de +80°C
Intervalle de mesure
1sec à 90 min
Taille mémoire
10 000 mesures
Conditions assignée de fonctionnement
-40 +85°C
Température de stockage
-40 + 85°C
Portée radio (en champ libre)
58 m max paramétrable
Bande radio
868MHz ou 902MHz
Durée de vie de la pile (non interchangeable)
2 ans
Dimensions
85x55x18mm
Indice de Protection
IP67
Conformité CE ERM
EN 301 489 / EN 61000 / EN 61010
EN 55022 / EN 300 220
Conformité EN 12830
OK
PROCEDER AU VIDAGE DE LA MEMOIRE AVANT DE CHANGER LA PILE. NE PAS ATTENDRE QUE LA
PILE SOIT ENTIEREMENT VIDEE SINON LES DONNEES SERONT PERDUES

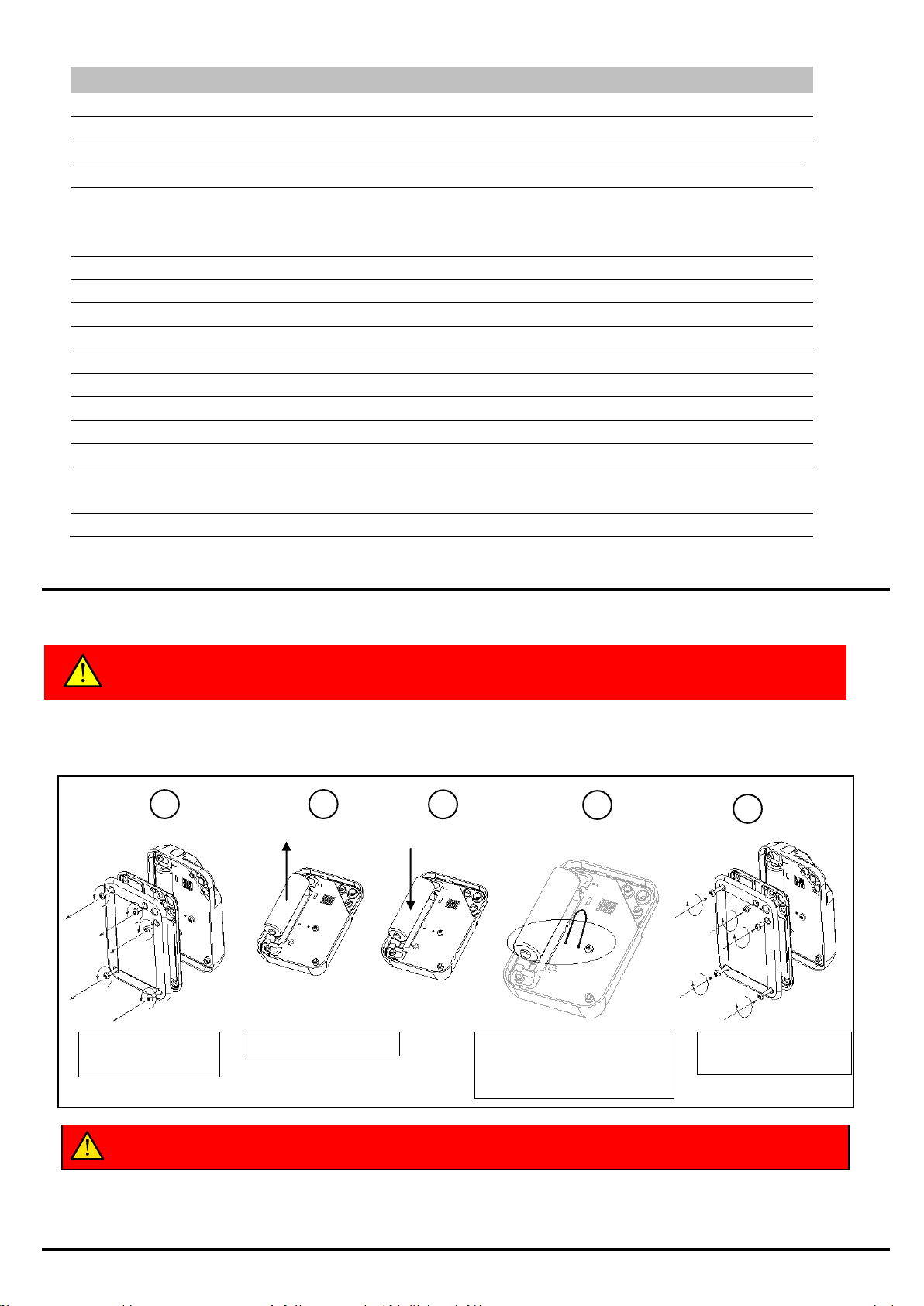

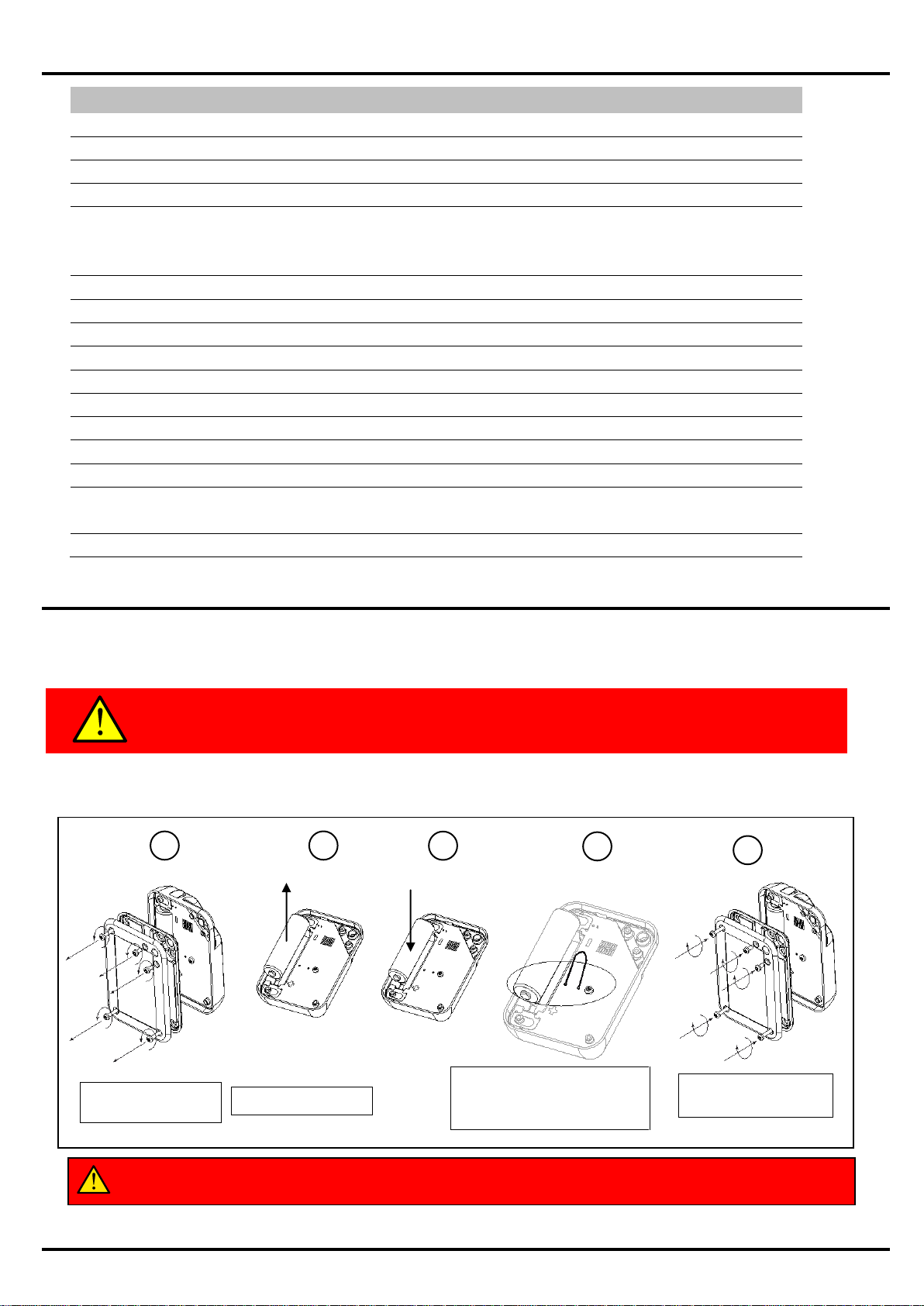

Ouvrir le Mini Spy
RF Green
Remplacer la pile
Faire un reset de l’appareil
en cour-circuitant les deux
pastilles avec un trombone
Changer le joint et
refermer l’appareil
VI. REMPLACEMENT DE LA PILE
Quand la pile des Mini Spy RF Green doit être remplacée, une alarme technique est déclenchée par le
logiciel Sirius.
Pour remplacer la pile, suivre les étapes suivantes :
A l’issue du changement de pile redémarrer l’enregistreur en appuyant 5” sur le bouton poussoir
©JRI Maxant 8
Page 9

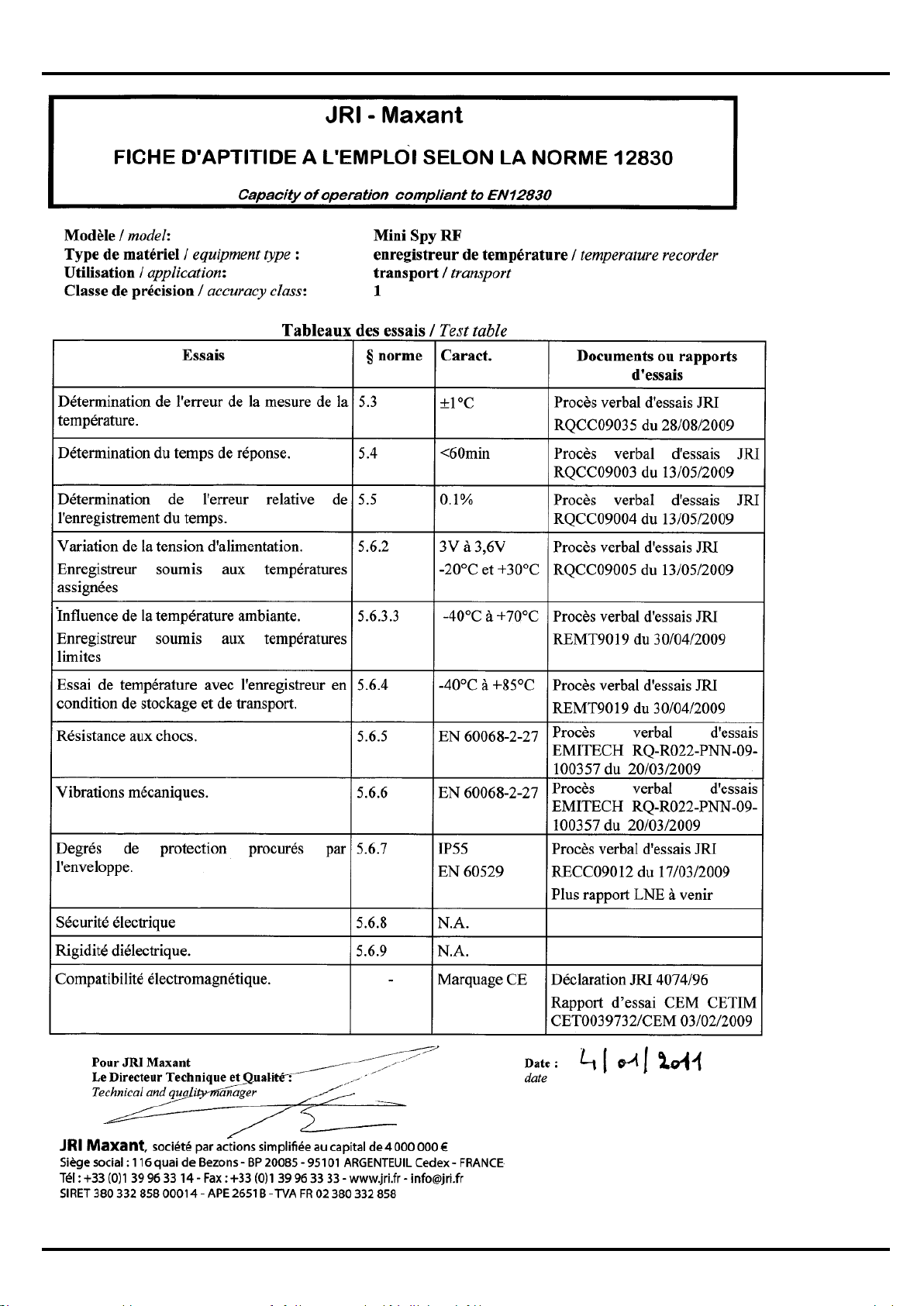

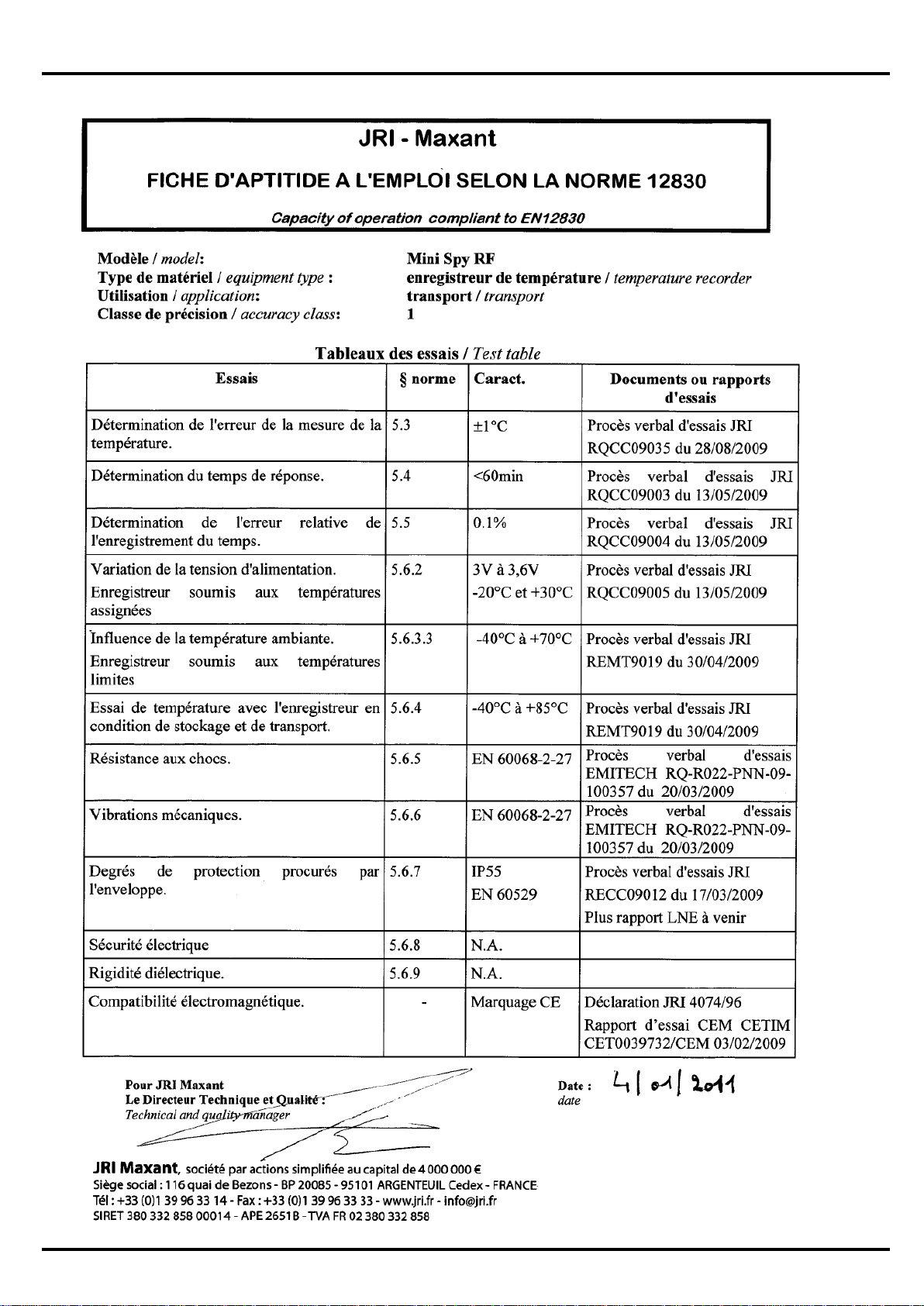

VII. FICHE D’APTITUDE À L’EMPLOI
©JRI Maxant 9
Page 10
VIII. GARANTIE
Notre matériel est garanti un an, pièces et main-d'oeuvre, contre tout vice de fabrication, défaut de
fonctionnement ou usure anormale. Cette garantie ne s'étend qu'au remplacement des pièces reconnues
défectueuses et à la remise en état du matériel en cause revenus FRANCO de port en nos ateliers, à
l'exclusion de tous dommages et intérêts ou frais accessoires.
Le point de départ de la garantie est la date de facturation du produit concerné. La facture d’achat devra
être produite à l’appui de toute demande de mise en jeu de la garantie. Les réparations sous garantie ne
prolongent d’aucune façon le délai de garantie accordé au produit lors de sa vente. Les détériorations dues
à toute utilisation anormale ou à tout stockage aux intempéries sont exclues de notre garantie.
IX. CONTRAT DE MAINTENANCE
Comment bien optimiser votre installation par radiofréquence?
Les systèmes de mesure par radiofréquence communiquent par ondes hertziennes. De nombreux facteurs
(changement d’installation, déménagement, cloison supplémentaire, interférence avec un autre système
radio...) peuvent toutefois modifier le chemin radio préalablement défini. La radiofréquence requiert donc
un suivi périodique par des spécialistes reconnus.
C’est pourquoi JRI Maxant a créé pour vous, le contrat de maintenance. Nous simplifions vos démarches en
vous apportant une solution clef en main. Cette offre globale de services comprend, la maintenance et un
service métrologique ce qui vous permet d’assurer le fonctionnement performant de vos appareils ou de
votre installation.
Vous n’aurez plus à vous soucier de l’entretien de vos appareils !
Ce contrat de maintenance vous permet de bénéficier pour une durée minimale de 2 ans, de prestations
diverses comme :
- la vérification annuelle ou biannuelle du matériel
- l’extension de garantie
- la télémaintenance
- l’assistance téléphonique +33 (0) 892 680 933 (0,282 € HT/min)
- le remplacement du matériel sur site ou par un retour en usine
- la vérification de l’exactitude des mesures (certificat métrologique)
- l’accès aux nouvelles versions des logiciels
- Un délai d’intervention sur site de 48H ouvrées après identification du défaut par nos experts
X. PROTECTION DE L’ENVIRONNEMENT
JRI Maxant recommande à ses clients de mettre au rebut leur matériel de mesure, d'enregistrement
inutilisable et/ou irréparable d'une manière appropriée à la protection de l'environnement. Dans la mesure
où la production des déchets ne peut être évitée, il y a lieu de réutiliser ceux-ci en procédant au recyclage
le mieux adapté aux matériaux considérés et à la protection de l'environnement.
DIRECTIVE ROHS
La Directive européenne dite RoHS réglemente et limite la présence de substances dangereuses dans les
équipements électroniques et électriques (EEE). Cette Directive s'appliquera à compter du 1er juin 2006.
Le champs d'application de cette Directive exclut dans son article 2, les "Instruments de surveillance et de
contrôle" dont font partie les produits fabriqués par la société JRI Maxant. Nos produits ne sont donc pas
concernés par ces nouvelles dispositions.
Néanmoins la société JRI Maxant a décidé d'appliquer l'ensemble des dispositions de cette Directive pour ses
nouveaux produits électroniques qui seront conformes à la Directive 2002/95/CE précitée, au plus tard le 1er
juin 2006.
©JRI Maxant 10
Page 11
TABLE OF CONTENTS
I. INTRODUCTION .................................................................................................................................. 12
a) Equipment .................................................................................................................................................. 12
b) Symbols ...................................................................................................................................................... 12
II. INSTALLATION RECOMMANDATIONS .................................................................................................. 12
a) Perturbations sources .................................................................................................................................. 13
III. PRESENTATION ................................................................................................................................... 13
IV. USE .................................................................................................................................................... 14
a) Stop ............................................................................................................................................................ 14
b) Start ............................................................................................................................................................ 14
c) Waiting mode .............................................................................................................................................. 14
d) Measurement start ...................................................................................................................................... 14
e) Automatic start ........................................................................................................................................... 14
f) Manual start ............................................................................................................................................... 15
g) Alarm visualisation ...................................................................................................................................... 15
h) Measurement stop ...................................................................................................................................... 15
i) Auto control or top zone .............................................................................................................................. 15
j) Leds and pushbutton actions fonctionning ................................................................................................... 16
V. REMPLACEMENT DE LA PILE / REPLACING BATTERY ............................................................................ 17
VI. COMPLIANCE TO THE EN 12830 .......................................................................................................... 18
VII. WARRANTY ........................................................................................................................................ 19
VIII. MAINTENANCE CONTRACT ................................................................................................................. 19
IX. ENVIRONMENT PROTECTION .............................................................................................................. 19
©JRI Maxant 11
Page 12
I. INTRODUCTION
RECYCLING : do not throw in a rubbish dump or in a domestic waste container. Comply to the regulation to
throw away the device.
CE MARKING : this equipment is certified to comply with the European regulation for the electric security,
inflammability, disturbing radiation emission and immunity to surrounding electric disturbances.
FCC ID :W45 10255 Mini Spy Green Internal probe only
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this
device may not cause harmful interference, and (2) this device must accept any interference received, including
interference that may cause undesired operation
In accordance with FCC requirements, changes or modifications not expressly approved by JRI Maxant could
void the user's authority to operate this product.
NOTE: This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant
to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful
interference when the equipment is operated in a commercial environment. This equipment generates, uses
and can radiate radio frequency energy and, if not installed and used in accordance with the instruction
manual, may cause harmful interference to radio communications. Operation of this equipment in a residential
area is likely to cause harmful interference in which case the user will be required to correct the interference at
his own expense.
Congratulations, you own a Mini SPY RF GREEN! This device is equipped with 1 internal sensor. It enables you
to record the ambient temperature and to transfer wirelessly the recorded data by radio frequency to a PC.
a) Equipment
1 or several Mini SPYRF GREEN
1 user manual
b) Symbols
Do not use the unit in conditions other than those described in the specifications
Risk of fire or explosion in the event of misuse:
- Recharge the battery
- Short-circuit the battery
If the unit is used in a way that is not specified by the manufacturer, the
protection provided by the equipment may be impaired.
II. INSTALLATION RECOMMANDATIONS
The Mini SPY RF GREEN is a recorder of physical parameters able to communicate wirelessly with the
operating software SIRIUS.
The wireless communicatin is based on radio frequency. As we are daily in contact with it (radio, TV…) it is easy
to think that it always works. This true if basic rules on recorders positioning are respected concerning because
wireless communication is subject to perturbations.
©JRI Maxant 12
Page 13
Running led (green)
Push button
Alarm led (red)
Identification
label
T° Sensor
a) Perturbations sources
Presence of obstacles in the way of the waves between the SPY RF ModeM and the Mini SPY RF
GREEN (wall, ceiling, person, furniture…) or close to the antena.
Obstacles thickness in the way of the waves. The absorption is more important in diagonal as
perpendicularly
Waves cannot pass through full metallic walls. On the other hand, a perforated wall allows the waves passing
with attenuation
III. PRÉSENTATION
©JRI Maxant 13
Page 14
IV. USE
dd / mm / yy
hh / mm / ss
Working LED (green):
2’’ => starting measurements
then flashes every 2’’
Working LED (green):
2’’ => starting measurements
then flashes every 1 minute
a) Stop
b) Start
c) Waiting mode
d) Measurement start
When you receive it, your Mini SPY RF GREEN is stopped. Only the time clock is active. It can neither
emit nor receive anything.
To start your Mini SPY RF GREEN, please press between 5 and 10”
on the button:
- the 2 LEDs are on and flash at the same time
- all the display segments are also on
- Mini SPY RF GREEN is now in waiting mode
Remark: If you press >10’’ => no effect => remains off
The red led will be on 2’’ if you press 5’’ on the push button. In this case, the Mini SPY RF GREEN is
waiting for programming
Configuration
Mini SPY RF GREEN configuration is done from the Sirius software and then transferred into your
Mini SPY RF GREEN by radio frequency.
The Mini SPY RF GREEN has 2 starting mode:
automatic start
manual start
e) Automatic start
Your Mini SPY RF GREEN starts recording:
automatically when the configuration is transferred,
at a programmed date and time:
©JRI Maxant 14
Page 15
T° OK (voyant vert) s’allume
pendant 10’’.
Témoin d’alarme (rouge)
s’allume pendant 10’’.
f) Manual start
Alarm LED (red):
Flashes every 15’’.
To stop your Mini SPY RF BLACK, press between 5 and 10”
on the button:
Working LED (green):
2’’ => starting measurements
then flashes every 2’’
Press shortly on the pushbutton
g) Alarm visualisation
The Mini SPY RF GREEN is equipped with different alarm indicators, when a threshold limit is
overpassed.
h) Measurement stop
Depending on the configuration, the Mini SPY RF GREEN can stop recording or not. The different
options are:
Rolling memory: once the memory is full, the new values replace the old ones.
Full memory: the recorder stops when its memory is full.
With the software: you can put the Mini SPY RF GREEN in standby mode with Sirius when you do
not use your recorder.
With the pushbutton: this option is valid only if the Mini SPY RF GREEN is configured in transport
mode with a start by pushbutton.
i) Auto control or top zone
The type of action depends on the Mini SPY RF GREEN configuration.
TOP ZONE = Transport mode
AUTO CONTROL = Storage mode. This function enables you to customise an action of
measurement check-up. You just have to press shortly on the pushbutton.
The action is recorded and will appear on the curve when you process the data with your software
Sirius.
©JRI Maxant 15
Page 16
j) Leds and pushbutton actions fonctionning
Pushbutton pressing
Mode
< 5"
5’’> pressing <10’’
OFF
-
The 2 leds are on and
flash at the same time.
Waiting setup
Red led 2"
-
Starting measurements
Pushbutton
Green led 2" = beginning of
measurements
-
Delayed (date & time)
-
-
Immediatly
- - Mesure
Green led 10" = auto control
-
Pushbutton pressing
Mode
< 5"
5"<appui>10"
Off
-
The 2 leds are on and flash at
the same time.
Waiting setup
Red led 2"
-
Starting measurements
Pushbutton
Green led 2" = begining
of measurements
-
Delayed (date & time)
The 2 leds are on and flash at
the same time = Waiting for
starting measurements
Immediatly
-
The 2 LEDs are on and then
flash alternatively = ending
measurements
Mesure
Green led 10" = Top zone
The 2 LEDs are on and then
flash alternatively = ending
measurements
The green led is on 2’’ when the measurement starts and then flashes each 1’ in recording mode.
Specials fonctioning regarding the recorder using mode
Device set up in storage mode
Device set up in transportation mode
©JRI Maxant 16
Page 17
KEEP THE BATERY FAR FROM THE FIRE ; DO NOT TRY TO RELOAD OR TO SHORT CIRCUIT IT. USE ONLY BATTERIES
SUPPLIED BY JRI (REF 10102)
1
3 4 2
5
FEATURES
FEATURES
Mini SPYRF GREEN
Measurement range
-40 +85°C
Number of channels
1 internal or external probe
Remote sensor
Ø4 x50mm / 1m Cable
Type of input
PTC
Accuracy
±0,4°C from -20 à +30°C
±0,5°C from -40 to -20°C & +30 to +80°C
±0.7°C above +80°C
Recording interval
1sec to 90 min
Memory size
10 000 measurements +1ko
Operating conditions
-30 +70°C
Temperature for storage
-40 + 85°C
Radio range (in free field)
Max 58 m adjustable
Radio band
868MHz or 902MHz
Battery lifetime
2 years
Dimensions
85x55x18mm
Protection level
IP67
CE ERM conformity
EN 301 489 / EN 61000 / EN 61010
EN 55022 / EN 300 220
EN 12830 conformity
OK
DOWNLOAD THE SPY RF MEMORY BEFORE CHANGING THE BATTERY. DO NOT WAIT
UNTIL THE BATTERY IS EMPTY OTHERWISE THE MEMORY WILL BE DELETED
Open the MiniSpy
RF Green
Replace the battery
Short circuit the two pins
with a paper clip to reset
the device
Replace the seal and
close the device
V. REMPLACEMENT DE LA PILE / REPLACING BATTERY
When the Mini SPY RF Green battery has to be replaced, a technical alarm is processed by the software Sirius
To replace the battery, follow the instructions below :
Restart the device by pressing 5’’ on the pushbutton after changing the battery
©JRI Maxant 17
Page 18
VI. COMPLIANCE TO THE EN 12830
WARrANTY
©JRI Maxant 18
Page 19
VII. WARRANTY
JRI Maxant products carry a one year warranty and guarantee against defects in their components or
workmanship.
During this period if any product supplied by the Company proves on inspection to be defective, the
Company will at its own option replace the same or refund to the Buyer the price of the product.
In no circumstances will JRI Maxant' liability exceed the price of the product paid by the buyer or the cost
of replacement.
JRI Maxant shall not in any event be liable to the Buyer for any indirect or consequential loss or damage
costs or expenses whatsoever which might arise out of or in connection with the supply of the product or
its consequent use.
Consequently, the products warrantee and guarantee specified above, does not cover damage caused by
fair wear and tear, abnormal storage conditions, incorrect use, accidental misuse, abuse, neglect,
misapplication or modification, or use with non-JRI Maxant' hardware/software. No warranty of fitness for
a particular purpose is offered and the user assumes the entire risk of using the product.
In line with our policy of continuous development, we reserve the right to amend our product specification
without prior notice.
VIII. MAINTENANCE CONTRACT
How to optimize your radio frequency installation?
RF measuring systems communicate by radio frequency. However, there may be several factors that can
modify the radio ways already defined, such as moving from a building, adding walls, … Radio frequency
requires thus a periodical follow up performed by specialists.
That’s why JRI Maxant has created maintenance contracts. We bring you a global solution which makes
your maintenance easier. This overall service offer includes maintenance and also metrological services,
which ensure you that your system is fully performant.
You won’t worry about your devices maintenance anymore !
With this maintenance contract you will benefit for a minimal period of 2 years from the following
advantages:
- material verification once or twice a year
- warranty extension
- telemaintenance
- telephone assistance +33 (0) 892 680 933 (0,282 € HT/min)
- material replacement on site or by return in our manufacture
- metrological certificates: verification of measurement accuracy
- access to new software versions and updates
- on-site intervention time within 3 open days after problem identification by our experts
IX. ENVIRONMENT PROTECTION
JRI Maxant recommends to our customers to throw away their measuring and recording devices which are
unserviceable and/or beyond repair in a way that is appropriate to environment protection. Insofar as the
production of waste cannot be avoided, it is best to re-use them by proceeding with adapted recycling
depending on the material used and considering the environment protection.
ROHS DIRECTIVE
The ROHS European Directive rules and limits the presence of hazardous substances in electrical and
electronic equipments (EEE). This Directive applies from 1st June 2006.
In the article 2, the scope of this Directive excludes "9. Monitoring and Control Instruments" and our
products are part of this category. Therefore, JRI Maxant’ products are not concerned by this new
directive.
Nevertheless, our company has decided to apply the whole dispositions of this Directive for all our new
electronic devices which will comply to this 2002/95/CE Directive, on 1st June 2006 at the latest.
©JRI Maxant 19
Loading...
