JRI 09595 Users Manual

Download
Page 1
06416C
Page 2
Fournitures / Furnitures Fixation du support / braket fixing
RECYCLING : do not throw in a rubbish dump or in a domestic waste container. Comply to the regulation to throw away the device.
POWER SUPPLY : this device is powered by a cotinuous current delivered by a main power supply adaptor (230VAC). Comply to the security and utilization regulations of electric power. Use a an electric installation complying to these regulations
CE MARKING :this equipment is certified to comply with the European regulation for the electric security, inflammability, disturbing radiation emission and immunity to surrounding electric disturbances.
FCC ID : W45 09595 This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation In accordance with FCC requirements, changes or modifications not expressly approved by JRI Maxant could void the user's authority to operate this product. NOTE: This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instruction manual, may cause harmful interference to radio communications. Operation of this equipment in a residential area is likely to cause harmful interference in which case the user will be required to correct the interference at his own expense.
230 VAC 50Hz
Le Spy RF RelaY est équipé d’une batterie de
sauvegarde rechargeable.
The Spy RF RelaY has an embeded rechageable battery.
Lors de la première utilisation, laisser le Spy RF RelaY branché entre 6 et 12h avant de la déplacer.
For the 1st use, the Spy RF RelaY must be powered between 6 and 12h before move it.
Installation / Instal
2
Page 3
CARACTERISTIQUES / CHARACTERISTICS
Spy RF RelaY
Conditions assignée de fonctionnement / Operating range
-0 +40°C 0-90%HR non condensée / none condensing
Température de stockage / Storage range
-40 + 85°C
Portée radio (en champ libre) / Radio range (in free field)
1km
Bande radio / Radio band
868MHz or 902MHz
Alimentation / Power supply
9 VDC – 300mA
Batterie de secours / rechargeable battery Autonomie hors secteur/ autonomy without power supply
NIMH 6V
De 19 à 32 h / from 19 to 32h
Dimensions
123x69x30mm
Indice de Protection / Protection degree
IP34
Conformité CE ERM / CE ERM conformity
EN 301 489 / EN 61000 / EN 61010 EN 55022 / EN 300 220
Conformité / FCC Compliance
FCC part 15
DECLARATION DES SPY RF RELAY
SPY RF RELAY DECLARATION
Ouvrir Sirius et suivre les instructions
Open Sirius and follow the instructions
Procéder de la même façon pour les tous les Spy RF
Proceed as identical for all Spy RF
L’adresse du Spy RF RelaY sera inscrite automatiquement dans la
table de relayage de l’appareil
sélectionné (Avec Sirius 1.5 et +)
The address of the Spy RF RelaY will automatically wrote in the relay table of the choosen device with (Sirius 1.5
and above)
3
Page 4
CONFIGURATION DES TABLES DE RELAYAGE
TABLE RELAY CONFIGURATION
Pour les versions de Sirius <1.5
On appelle relayage l’utilisation d’un satellite intermédiaire (Spy RF RelaY), qui sert d’antenne relais, pour pouvoir
dialoguer avec les différents points de mesures d’une installation qui ne sont pas accessibles directement par le Spy RF ModeM. Ceci est aussi valable pour les reports d’alarme vers un Spy RF AlarM Pour mémoire les configurations maximales autorisées en mode relayage sont : Le nombre maximum de satellites (Spy RF + Spy RF RelaY)
utilisé dans une chaîne de relayage dépend de l’installation
mais ne peut excéder 100 par ModeM. On ne peut utiliser que 2 Spy RF RelaY en cascade par ligne de relayage.
Les tables de relayages peuvent être configurer à l’aide du logiciel Spy Tab présent sur le CD Sirius ou bien manuellement.
Configuration manuelle
Deux lignes sont à compléter dans « plus de détails » des configurations des RelaY et des ModeM
For Sirius Versions <1.5
To contact wirelessly Spy RF that are out of reach of a direct access from the Spy RF ModeM, it is necessary to use intermediary device (Spy RF RelaY) as a relay antenna. That its already true for remote alarms with the Spy RF AlarM. As a reminder the configurations authorized by the Spy RF range in relay mode are:
Up to 100 devices per ModeM (Spy Rf + Spy RF RelaY) for the same line of relay. It is possible to use only 2 Spy RF
Relay in series To set up the relay mode, you have the possibility to use the Spy Tab software supplied in the Sirius CD or by entering manually the address of the spy RF relayed
Manual set up
Two lines have to be completed in “more details” of RelaY and ModeM configuration

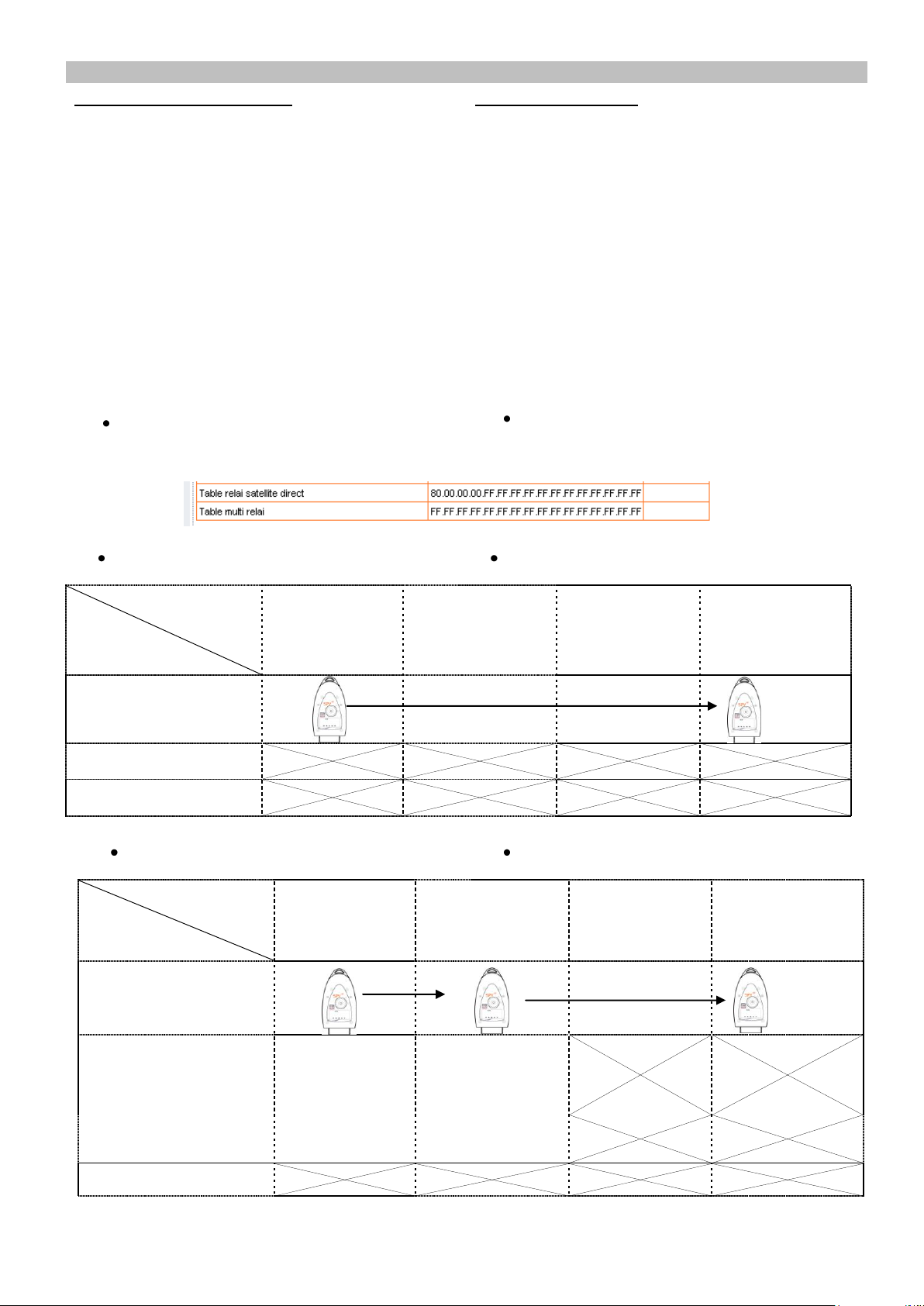

Sans relayage
Without relay
Appareil
Device
Cellule A configurer Cell to be configured
Spy RF ModeM
Spy RF RelaY 1
Spy RF RelaY 2
Spy RF
Table relai satellite direct
Direct satellite relay table
Table multi relai
Multi relay table
Avec 1 niveau de relayage
With 1 Relay level
Appareil
Device
Cellule A configurer Cell to be configured
Spy RF ModeM
Spy RF RelaY 1
Spy RF RelaY 2
Spy RF
Table relai satellite direct
Saisir les N° du Spy RF Relay 1 suivi des N° des Spy RF qu’il relaye
Saisir ou copier depuis la table du modem les N° des Spy RF qui seront interrogés en direct par ce RelaY
Direct satellite relay table
Fill in the the Spy RF RelaY 1 followed by the Spy RF N° relayed
Fill or copy from the modem table the N° of directly relayed Spy RF
Table multi relais** Multi relay table
4
Page 5

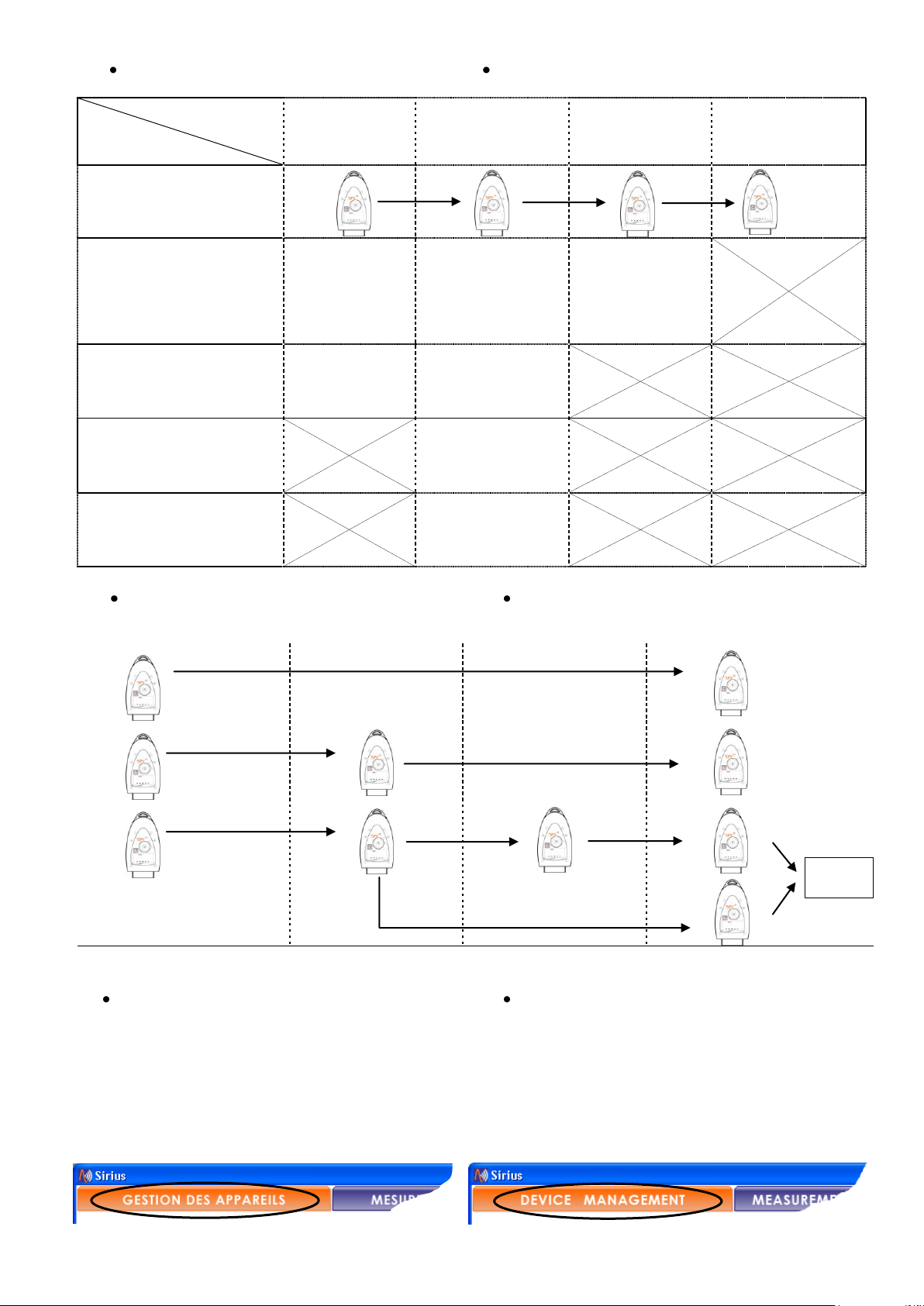

Avec 2 niveaux de relayage
With 2 Relay level
Appareil
Cellule
A configurer
Spy RF ModeM
Spy RF RelaY 1
Spy RF RelaY 2
Spy RF
Table relai satellite direct
Saisir les N° des Spy RF Relay 1 et 2 suivi des N° des Spy RF qu’ils relayent (tous les appareils y compris les RelaY)
Saisir ou copier depuis la table du modem les N° des Spy RF qui seront interrogés en direct par ce RelaY
Saisir ou copier depuis la table multi relai du Spy RF RelaY 1 les N° des Spy RF relayés
Direct satellite relay table
Fill in the the Spy RF RelaY 1 and 2 N° followed by the Spy RF N° they relay
Fill or copy from the modem table the N° of directly relayed Spy RF
Table multi relais
Saisir ou copier depuis la table du Modem le N° du Spy RF Relay 2 et des Spy RF qu’ils relayent
Multi relay table
Fill or copy from the modem the N° of the Spy RF RelaY 2 and those of the Spy RF they relay
Nombre maximum de Spy RF interrogés
Maximum number of interrogated Spy RF
Spy RF ModeM
Spy RF RelaY 1
Spy RF RelaY 2
Nombre de Spy RF
Configuration de Sirius
Pour qu’un relayage fonctionne dans Sirius, il faut déclarer,
pour chaque Spy RF Modem et Spy RF Relay, tous les appareils qui doivent être relayés.
Déclaration de la table de relayage d’un ModeM ou d’un
RelaY Dans Sirius, ouvrir la page Gestion des appareils
Sirius configuration
To make a relay works correctly with Sirius, it is necessary to declare for each Spy RF Modem and Spy RF RelaY all the Spy RF they have to relay.
Relay table declaration for Spy RF ModeM and Spy RF RelaY
From Sirius home page open Device management window
40 Max*
80 Max*
100
maxi*
Illimité
Illimited
80 maxi*
* dont les Spy RF RelaY / Spy RF RelaY included
fig 1
5
Page 6
Sélectionner le Spy RF ModeM ou RelaY concerné (n° commançant par 70 pour un Spy RF ModeM et 80 pour un Spy RF Relay) dans PARC puis cliquer sur plus de détails en haut à droite de la fenêtre.
Le tableau de configuration de l’appareil apparaît
Select the Concerned Spy RF ModeM or Spy RF RelaY (N° bigins by 70 for a Spy RF ModeM and by 80 for a Spy RF RelaY) in FLEET then click on more details in upper right side of the window
The following table appears
Après avoir supprimer le contenu (shift+fin puis suppr), remplir les champs avec les n° des appareils figurant dans la liste Parc, sans se préocupper des séparateur (points), tout en suivant les instructions du tableau ci-dessus (fig 1). (ex: pour l’appareil 10.A0.01.00 saisir 10A00100) Une fois toutes les tables de relayage saisies, cliquer sur appliquer configuration pour transférer les configurations aux appareils concernés.
Structure des N°: 10= Modèle d’appareil et A00100= N° serie
T
T+
TH
U,N,C
TC
RelaY
AlarM
10
20
30
40
50
80
90
After supressing the contents (ctrl+end then del) fill the fields with the device n° existing in the Fleet list witout care of the seperatorcharacter (dot) and following the instructions of the above table (fig 1). (ie: For the device 10.A0.01.00 fill 10A00100 and so on) Once all the relay tables filled click on apply configuration to transfer the configuration to all devices
N° STRUCTURE/ 10=Device model & A00100=serial N°
T
T+
TH
U,N,C
TC
RelaY
AlarM
10
20
30
40
50
80
90
Modification d’installation
Si pour une raison ou une autre un appareil relayé a été remplacé dans Sirius, il faut modifier la ou les tables de relayage en conséquence. Ainsi il faut :
-sélectionner l’adresse de l’appareil à modifier
-supprimer cette adresse à l’aide de la touche suppr du clavier
-saisir l’adresse de l’appareil de remplacement sans se préoccuper des séparateurs.
-une fois saisie cliquer avec la souris n’importe ou dans le tableau ou appuyer sur ”enter” pour valider
-recommencer pour chaque table dans lesquelles cette adresse doit être modifiée
Installation modification
If for any reason, a relayed device has been replaced in Sirius, it is necessary to modify relay tables in consequence. So:
-Select the adress of the replaced device
-Supress this adress with the Del key of the keyboard
-Fill the adress of the replacing device without care about separators
-Ones the adress filled, click in another cell of the table or press enter to validate.
-do it again for each table in wich this adress had to be replaced.
POUR LES UTILISATEURS DE SIRIUS V 1.3 ET INFERIEURE IL FAUT LES DROITS CONSTRUCTEUR POUR EFFECTUER CETTE OPERATION
FOR SIRIUS UP TO V 1.3 USERS, ADMINISTRATOR OR MANUFACTURER RIGHTS ARE NEEDED TO DO THIS CONFIGURATION
6
Page 7
GARANTIE
Notre matériel est garanti un an, pièces et main-d'oeuvre, contre tout vice de fabrication, défaut de fonctionnement ou usure anormale. Cette garantie ne s'étend qu'au remplacement des pièces reconnues défectueuses et à la remise en état du matériel en cause revenus FRANCO de port en nos ateliers, à l'exclusion de tous dommages et intérêts ou frais accessoires.
Le point de départ de la garantie est la date de facturation du produit concerné. La facture d’achat devra être produite à l’appui de toute demande de mise en jeu de la garantie. Les réparations sous garantie ne prolongent d’aucune façon le délai de garantie accordé au produit lors de sa vente. Les détériorations dues à toute
utilisation anormale ou à tout stockage aux intempéries sont exclues de notre garantie.
CONTRAT DE MAINTENANCE
Comment bien optimiser votre installation par radiofréquence?
Les systèmes de mesure par radiofréquence communiquent par ondes hertziennes. De nombreux facteurs
(changement d’installation, déménagement, cloison supplémentaire, interférence avec un autre système
radio...) peuvent toutefois modifier le chemin radio préalablement défini. La radiofréquence requiert donc un suivi périodique par des spécialistes reconnus.
C’est pourquoi JRI Maxant a créé pour vous, le contrat de maintenance. Nous simplifions vos démarches en vous apportant une solution clef en main. Cette offre globale de services comprend, la maintenance et un
service métrologique ce qui vous permet d’assurer le fonctionnement performant de vos appareils ou de votre
installation.
Vous n’aurez plus à vous soucier de l’entretien de vos appareils !
Ce contrat de maintenance vous permet de bénéficier pour une durée minimale de 2 ans, de prestations diverses comme :
- la vérification annuelle ou biannuelle du matériel
- l’extension de garantie
- la télémaintenance
- l’assistance téléphonique +33 (0) 892 680 933 (0,282 € HT/min)
- le remplacement du matériel sur site ou par un retour en usine
- la vérification de l’exactitude des mesures (certificat métrologique)
- Le changement des piles
- l’accès aux nouvelles versions des logiciels
- Un délai d’intervention sur site de 48H ouvrées après identification du défaut par nos experts
PROTECTION DE L’ENVIRONNEMENT
JRI Maxant recommande à ses clients de mettre au rebut leur matériel de mesure, d'enregistrement inutilisable et/ou irréparable d'une manière appropriée à la protection de l'environnement. Dans la mesure où la production des déchets ne peut être évitée, il y a lieu de réutiliser ceux-ci en procédant au recyclage le mieux adapté aux matériaux considérés et à la protection de l'environnement.
Directive RoHS
La Directive européenne dite RoHS réglemente et limite la présence de substances dangereuses dans les équipements électroniques et électriques (EEE). Cette Directive s'appliquera à compter du 1er juin 2006. Le champs d'application de cette Directive exclut dans son article 2, les "Instruments de surveillance et de contrôle" dont font partie les produits fabriqués par la société JRI Maxant. Nos produits ne sont donc pas concernés par ces nouvelles dispositions. Néanmoins la société JRI Maxant a décidé d'appliquer l'ensemble des dispositions de cette Directive pour ses nouveaux produits électroniques qui seront conformes à la Directive 2002/95/CE précitée, au plus tard le 1er juin 2006.
7
Page 8
WARRANTY
JRI Maxant products carry a one year warranty and guarantee against defects in their components or workmanship. During this period if any product supplied by the Company proves on inspection to be defective, the Company will at its own option replace the same or refund to the Buyer the price of the product. In no circumstances will JRI Maxant' liability exceed the price of the product paid by the buyer or the cost of replacement. JRI Maxant shall not in any event be liable to the Buyer for any indirect or consequential loss or damage costs or expenses whatsoever which might arise out of or in connection with the supply of the product or its consequent use. Consequently, the products warrantee and guarantee specified above, does not cover damage caused by fair wear and tear, abnormal storage conditions, incorrect use, accidental misuse, abuse, neglect, misapplication or modification, or use with non­JRI Maxant' hardware/software. No warranty of fitness for a particular purpose is offered and the user assumes the entire risk of using the product. In line with our policy of continuous development, we reserve the right to amend our product specification without prior notice.
MAINTENANCE CONTRACT
JRI Maxant remains at your side...
How to optimize your radio frequency installation?
RF measuring systems communicate by radio frequency. However, there may be several factors that can modify the radio
ways already defined, such as moving from a building, adding walls, … Radio frequency requires thus a periodical follow up
performed by specialists. That’s why JRI Maxant has created maintenance contracts. We bring you a global solution which makes your maintenance
easier. This overall service offer includes maintenance and also metrological services, which ensure you that your system is fully performant.
You won’t worry about your devices maintenance anymore !
With this maintenance contract you will benefit for a minimal period of 2 years from the following advantages:
- material verification once or twice a year
- warranty extension
- telemaintenance
- telephone assistance +33 (0) 892 680 933 (0,282 € HT/min)
- material replacement on site or by return in our manufacture
- metrological certificates: verification of measurement accuracy
- battery change
- access to new software versions and updates
- on-site intervention time within 3 open days after problem identification by our experts
ENVIRONMENT PROTECTION
JRI Maxant recommends to our customers to throw away their measuring and recording devices which are unserviceable and/or beyond repair in a way that is appropriate to environment protection. Insofar as the production of waste cannot be avoided, it is best to re-use them by proceeding with adapted recycling depending on the material used and considering the environment protection.
RoHS Directive
The ROHS European Directive rules and limits the presence of hazardous substances in electrical and electronic equipments (EEE). This Directive applies from 1st June 2006.
In the article 2, the scope of this Directive excludes "9. Monitoring and Control Instruments" and our products are part of this category. Therefore, JRI Maxant’ products are not concerned by this new directive. Nevertheless, our company has decided to apply the whole dispositions of this Directive for all our new electronic devices
which will comply to this 2002/95/CE Directive, on 1st June 2006 at the latest.
