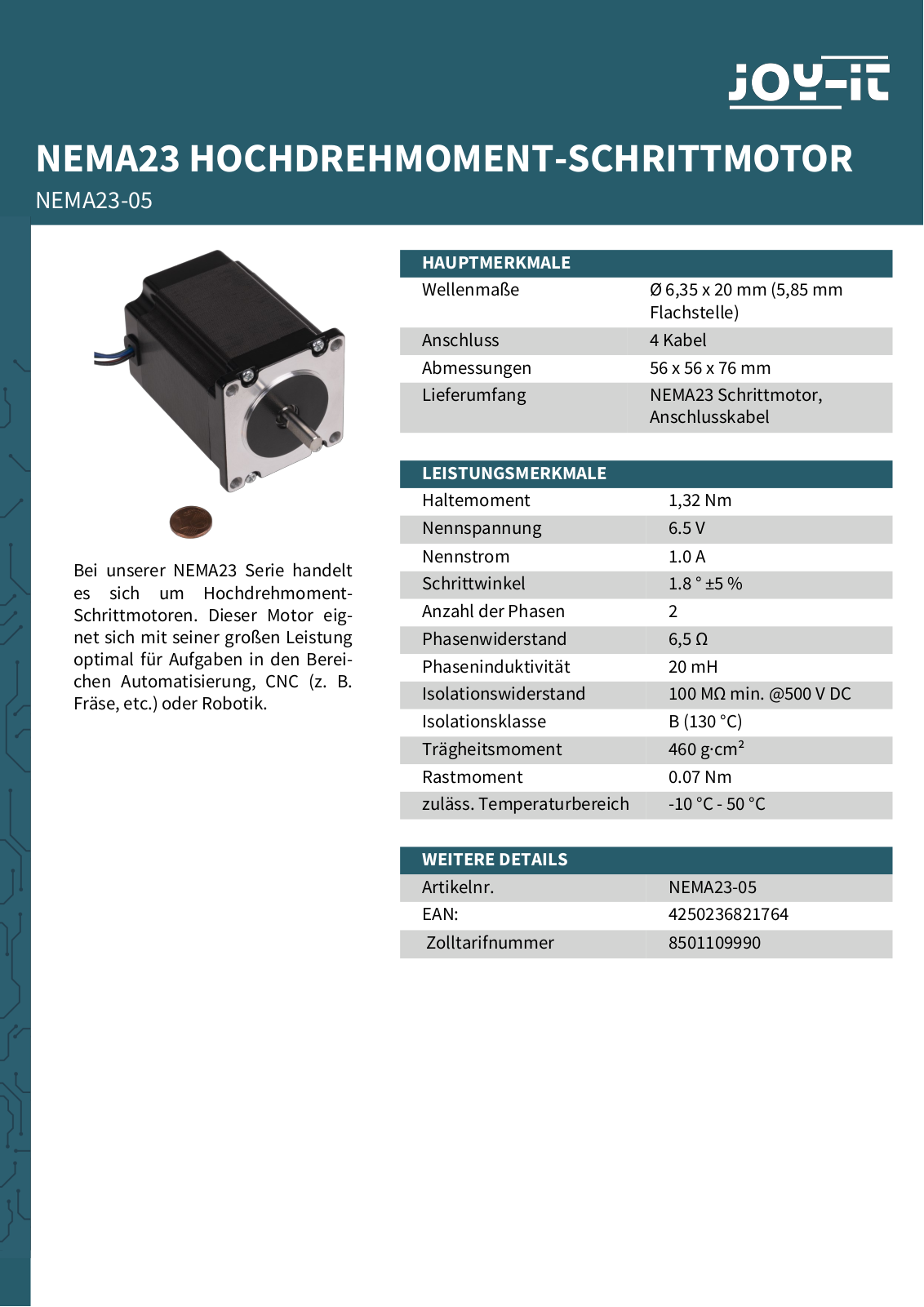

JOY-IT NEMA23-05 Datasheet

NEMA23 HOCHDREHMOMENT-SCHRITTMOTOR

NEMA23-05

HAUPTMERKMALE

Wellenmaße Ø 6,35 x 20 mm (5,85 mm

Flachstelle)
Anschluss 4 Kabel
Abmessungen 56 x 56 x 76 mm
Lieferumfang NEMA23 Schrittmotor,

Anschlusskabel

WEITERE DETAILS

Artikelnr. NEMA23-05
EAN: 4250236821764
Zolltarifnummer 8501109990

Bei unserer NEMA23 Serie handelt
es sich um Hochdrehmoment­Schrittmotoren. Dieser Motor eig­net sich mit seiner großen Leistung
optimal für Aufgaben in den Berei­chen Automatisierung, CNC (z. B.

Fräse, etc.) oder Robotik.

LEISTUNGSMERKMALE

Haltemoment 1,32 Nm
Nennspannung 6.5 V
Nennstrom 1.0 A
Schrittwinkel 1.8 ° ±5 %
Anzahl der Phasen 2
Phasenwiderstand 6,5 Ω
Phaseninduktivität 20 mH
Isolationswiderstand 100 MΩ min. @500 V DC
Isolationsklasse B (130 °C)
Trägheitsmoment 460 g·cm²
Rastmoment 0.07 Nm
zuläss. Temperaturbereich -10 °C - 50 °C

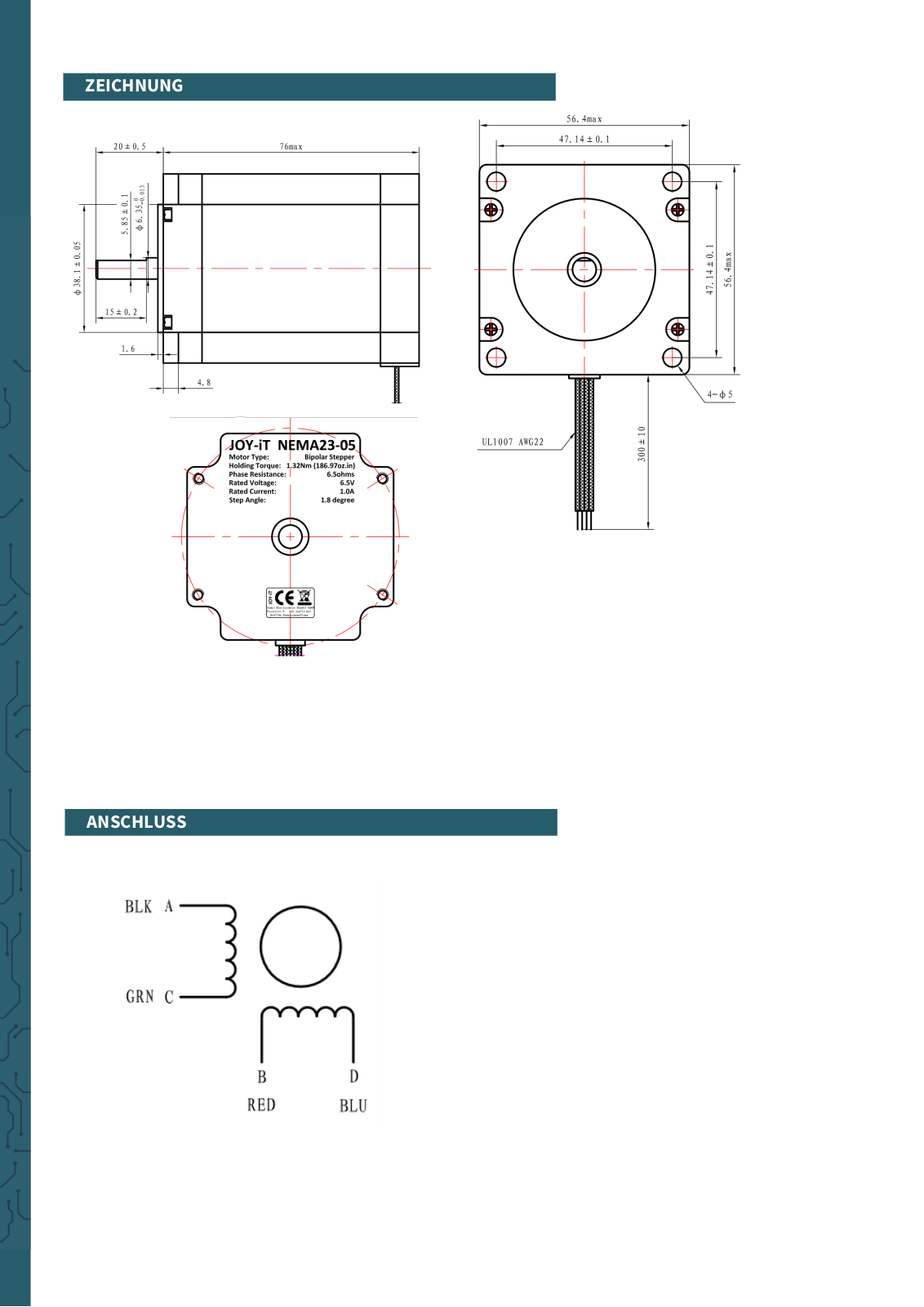

ZEICHNUNG

ANSCHLUSS
