4. MESSEN VON KOMPONENTEN
Dieses Messgerät ist in der Lage Dioden, Z-Dioden, Doppeldioden, Wider-
stände, Kondensatoren, Induktoren, Thyristoren, Triacs, Feldeekttran-
sistoren, Bipolartransistoren und Batterien zu erkennen und auszumessen. Im Folgenden finden Sie Angaben, wie Sie eine Komponente messen
und welche Werte bei den bestimmten Komponenten gemessen werden
können.

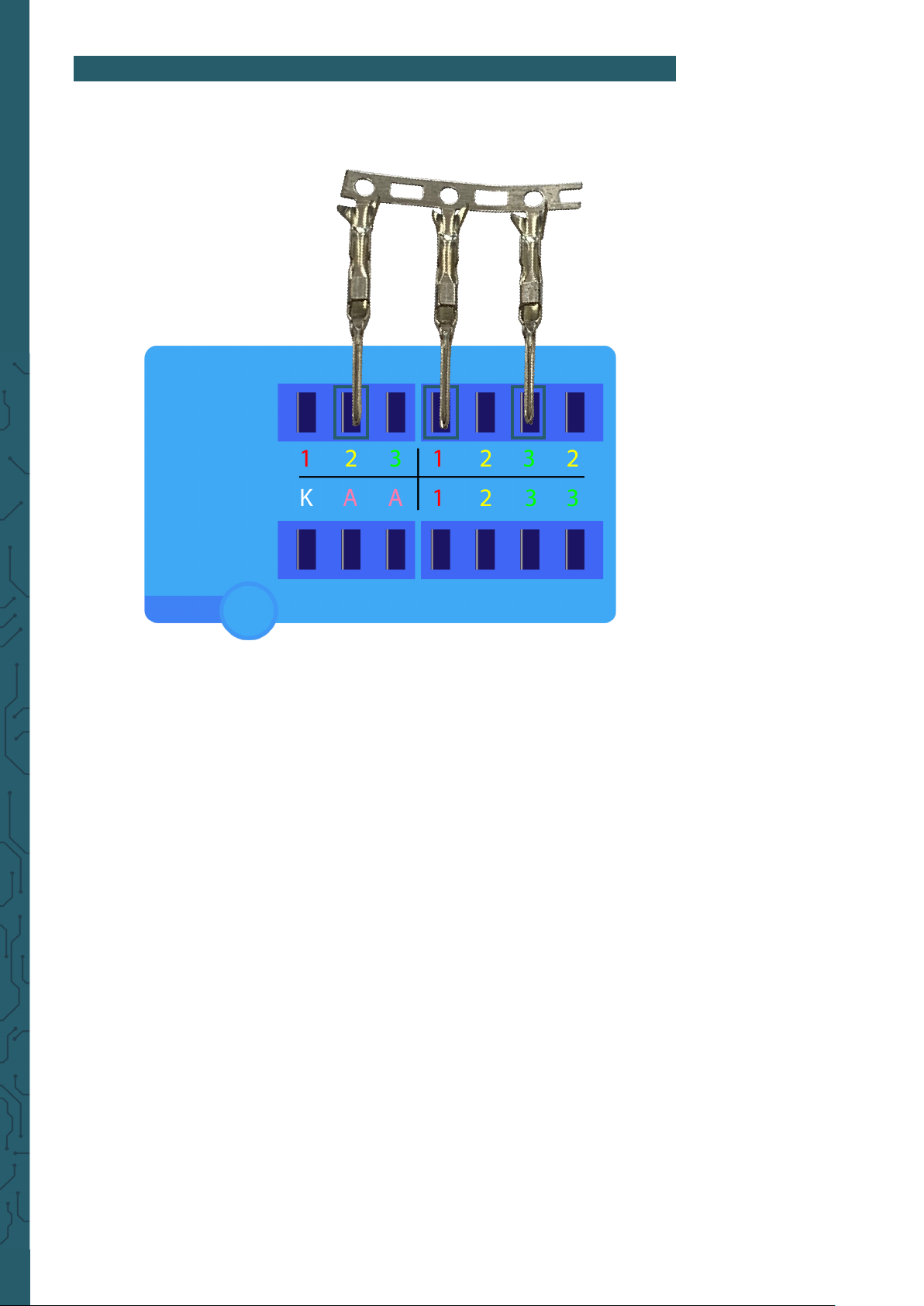

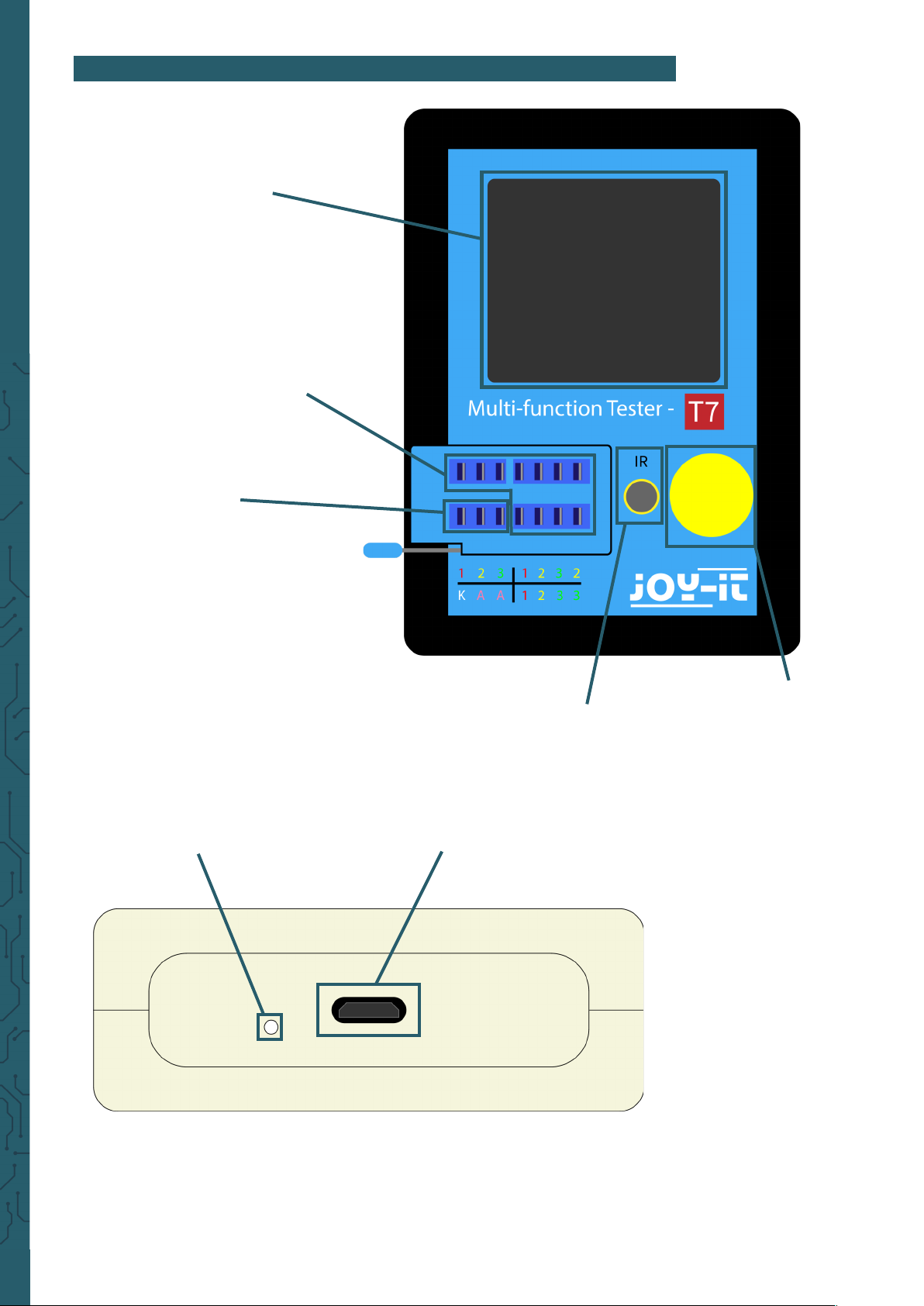

Um eine Komponente zu messen, können Sie die Steckplätze 1-3 verwenden. Dabei müssen Sie darauf achten, dass nicht zwei Kabel mit dem
selben Kanal verbunden sind, also derselben Zier. Somit müssen Sie bei
drei Anschlüssen jeweils einen beliebigen Steckplatz bei 1, 2 und 3 auswählen.
Um die Durchbruchsspannung messen zu können, verwenden Sie die Kanäle K und A. Dort wird an K der positive Pin und an A der negative Pin
angeschlossen. Weiteres dazu finden Sie unter Z-Diode.
Die Messung können Sie immer mit der Start-Taste beginnen. Wenn
nichts, ein defektes Teil oder falsch angeschlossen wurde, wird Ihnen
dies auf dem Bildschirm angezeigt.

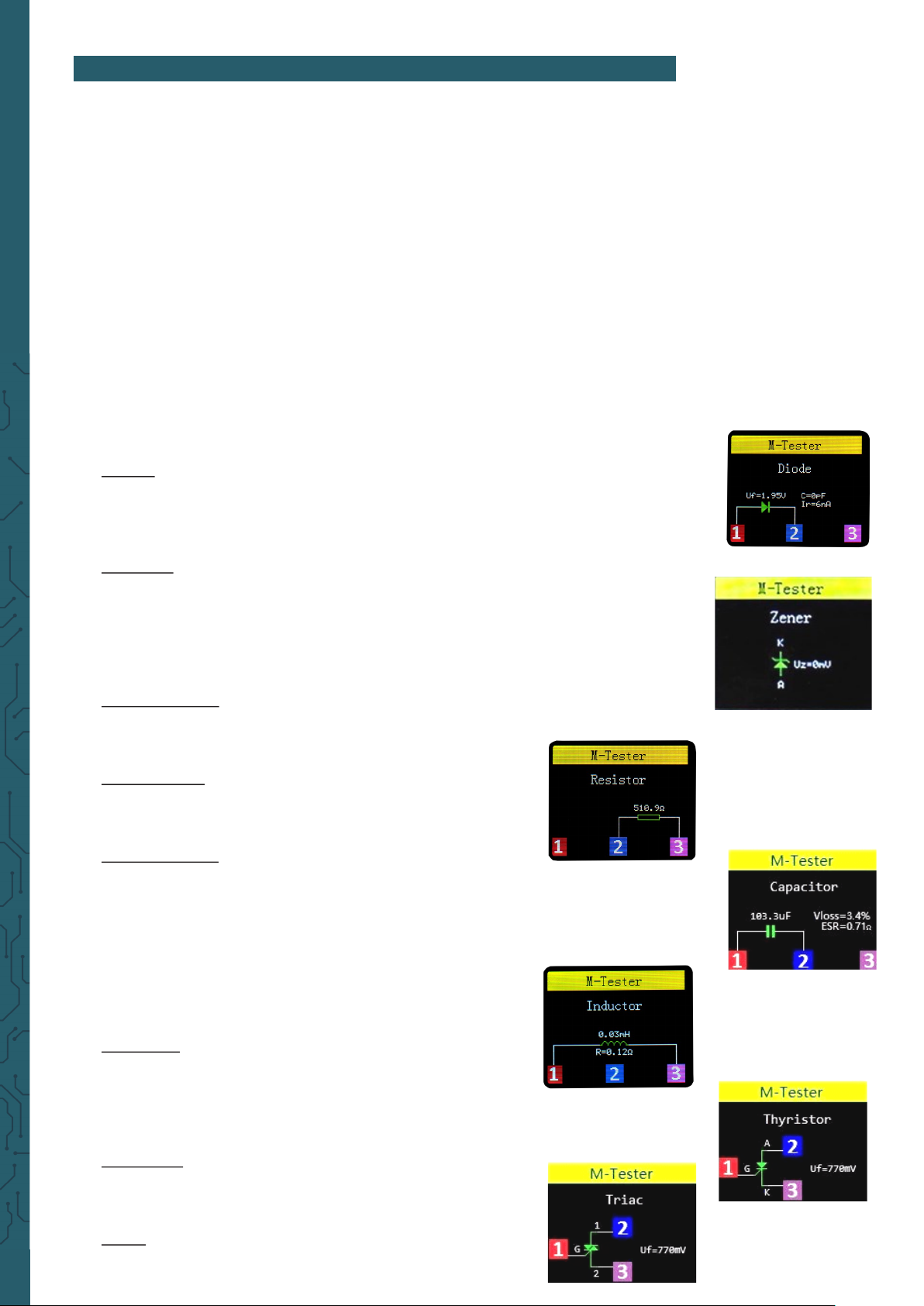

Diode
Uf - Flussspannung
C - Kapazität
Ir - Leckstrom
Z-Diode
Uz - Durchbruchsspannung / Z-Spannung
Hier wird die Durchbruchspannung einer Komponente gemessen,
deswegen muss hier die positive Leitung an K und die negative Leitung
an A angeschlossen werden. Dabei kann eine Sperrspannung bis zu 30 V
gemessen werden.
Doppeldiode
Uf - Flussspannung
Widerstand
Hier wird der Widerstand in Ω angezeigt.
Kondensator
Hier wird die Kapazität angezeigt.
Vloss - Verlustfaktor
ESR - äquivalenter Serienwiderstand
Induktor
Hier wird die Induktivität angezeigt.
R - Widerstand
Thyristor
Uf - Flussspannung
Triac
Uf - Flussspannung

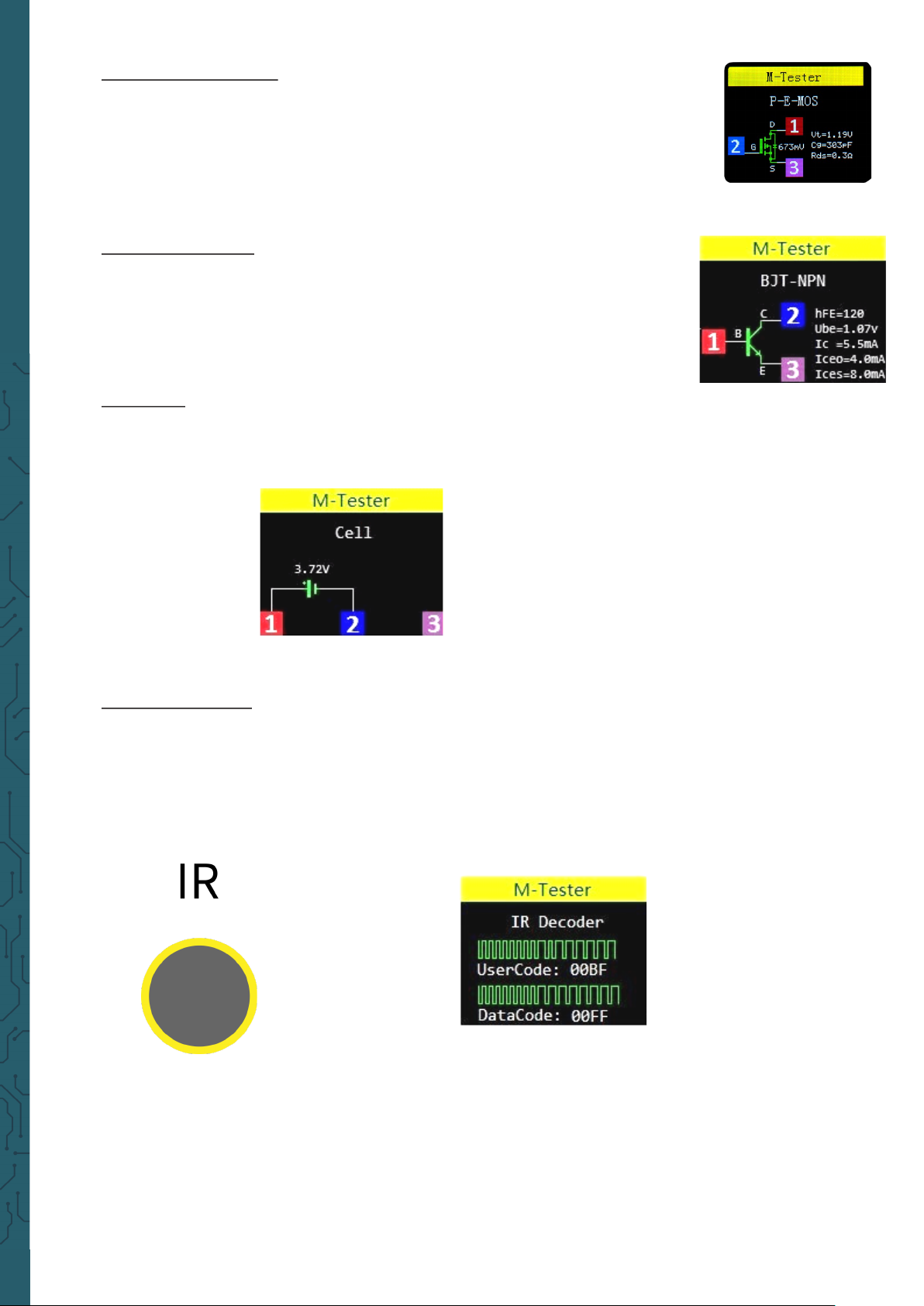

Achtung! Die Kondensatoren müssen
immer entladen sein, bevor Sie diese
testen können, ansonsten kann es zu
Schäden am Multifunktionstester kom-
men!
