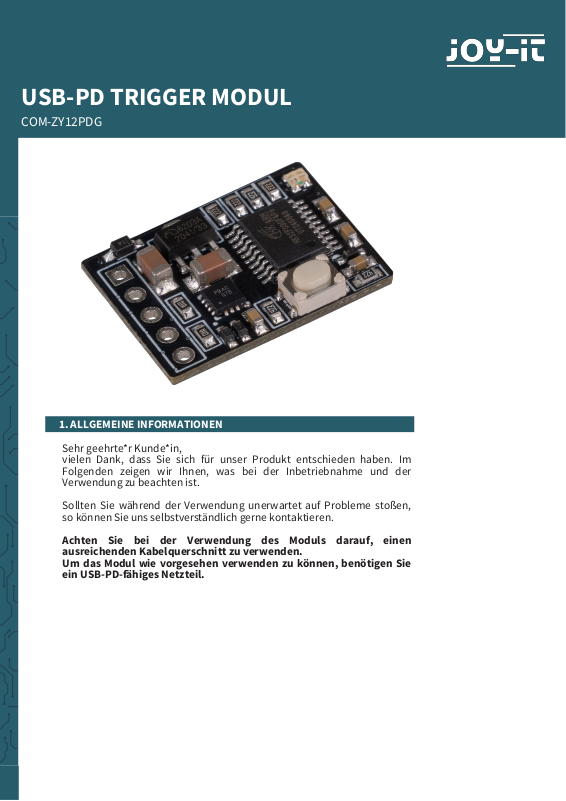

JOY-IT DEBO USB-PD 4 Instructions [de]

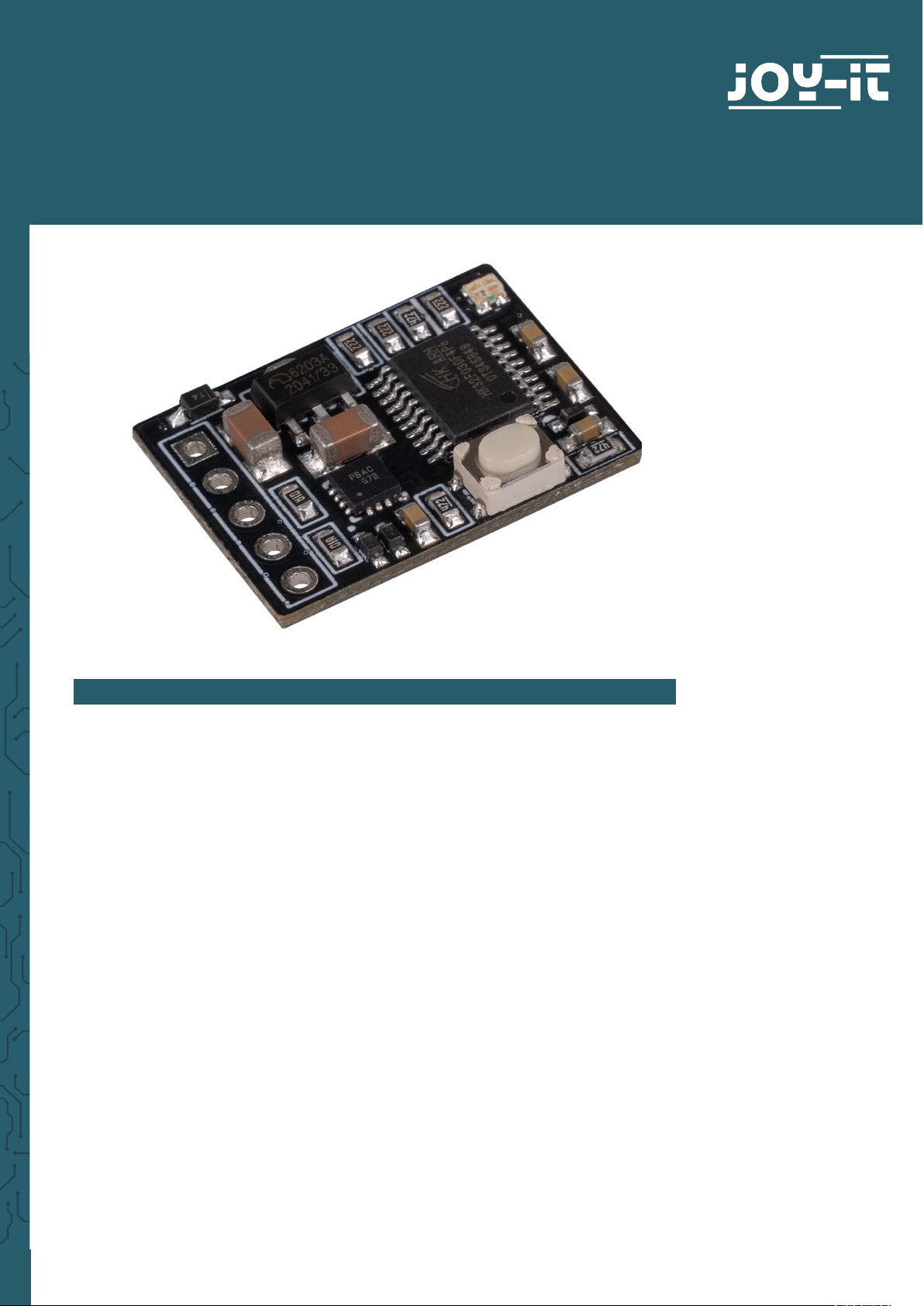

USB-PD TRIGGER MODUL

COM-ZY12PDG

1. ALLGEMEINE INFORMATIONEN

Sehr geehrte*r Kunde*in,
vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im
Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der
Verwendung zu beachten ist.

Sollten Sie während der Verwendung unerwartet auf Probleme stoßen,
so können Sie uns selbstverständlich gerne kontaktieren.

Achten Sie bei der Verwendung des Moduls darauf, einen
ausreichenden Kabelquerschnitt zu verwenden.
Um das Modul wie vorgesehen verwenden zu können, benötigen Sie
ein USB-PD-fähiges Netzteil.

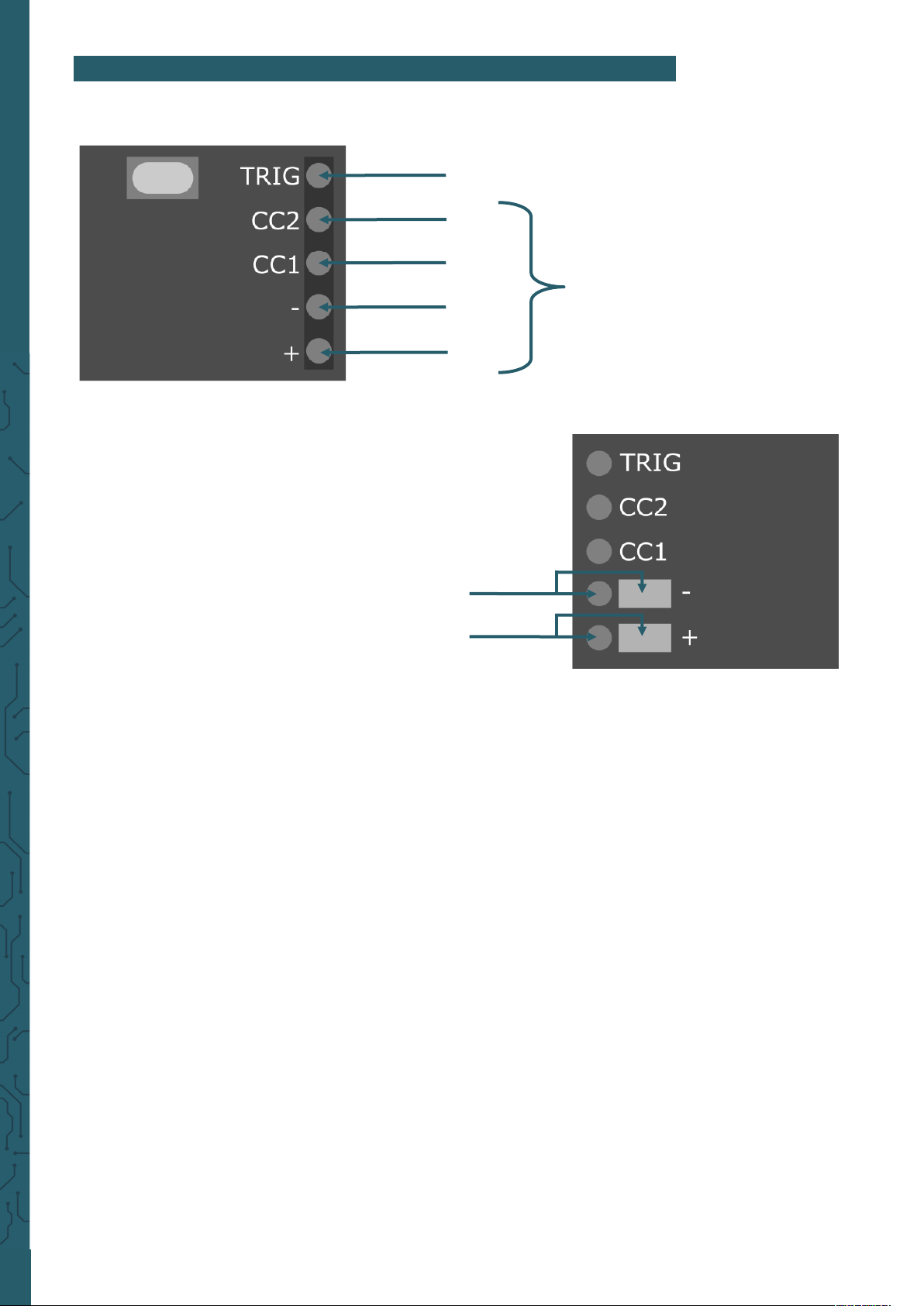

2. SCHNITTSTELLE

Der Trigger-Pin auf der Platine erfüllt die gleiche Funktion wie der Knopf.

Durch das LOW setzen des Pins wird das Drücken des Knopfes simuliert.

Ground

VBUS

Trigger-Pin

CC2

CC1

USB Type-C

Ground

VBUS

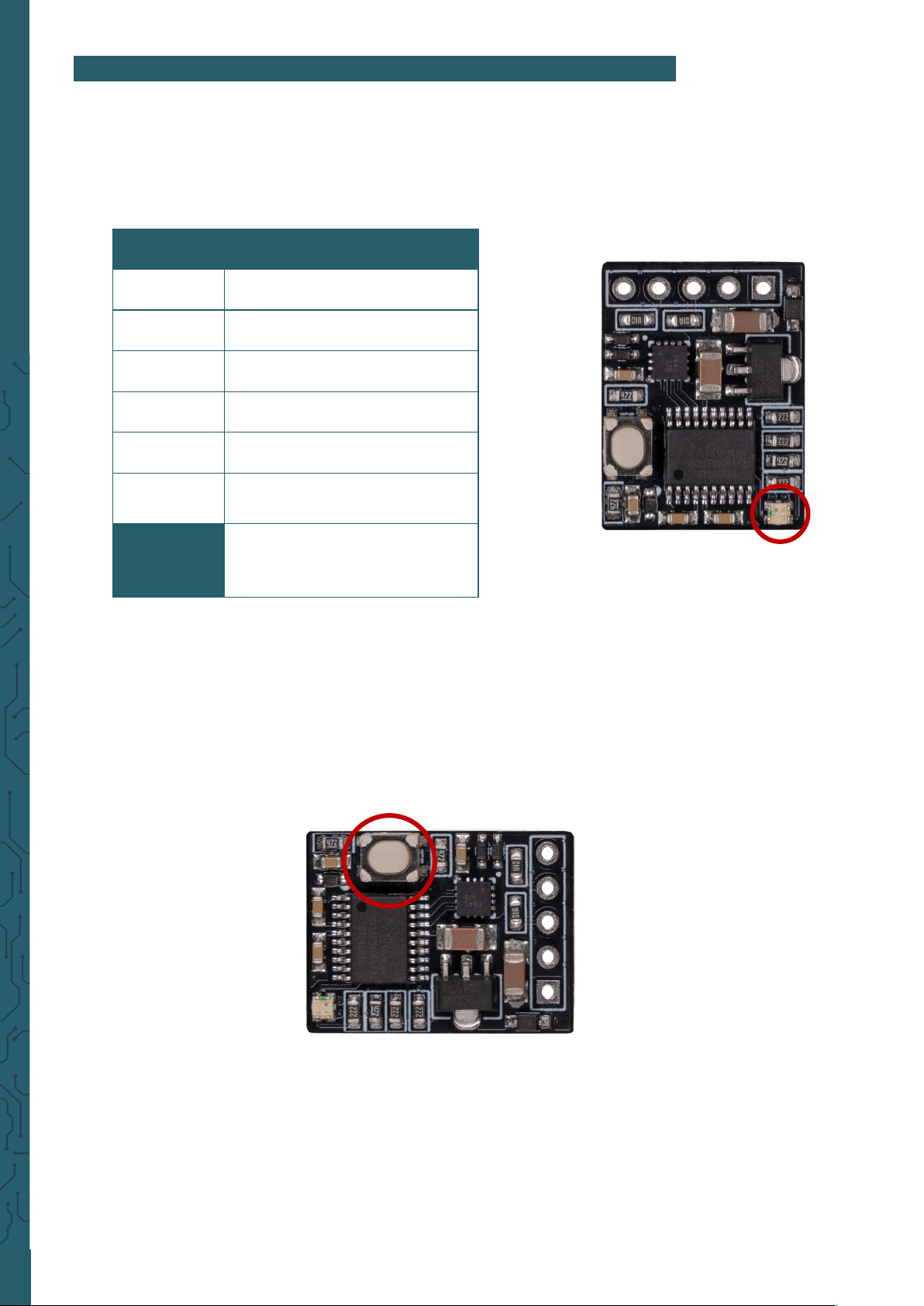

3. BEDIENUNG

Schließen Sie Ihr USB-PD Trigger Modul mittels der zuvor erklärten

Schnittstelle an ein USB-PD-fähiges Netzteil an. Die freien Lötpads auf

der Rückseite der Platine werden dazu verwendet die Last anzuschließen.
Diese Module stellen Ihnen verschiedene Spannungsmodi zur Verfügung,
welche durch der LED angezeigt werden.

Farbe Spannungsmodus

■ 5 V

■ 9 V

■ 12 V

■ 15 V

■ 20 V

■

Höchst mögliche Spannung

des Netzteils

■

Läu durch alle Modi

(pro Modi 1 Sekunde)

Um die Modi als Standard festzulegen, stecken Sie zunächst die Platine
an Ihr Netzteil an, während Sie den Knopf auf der Platine gedrückt halten.
Nun wird die LED beginnen bunt zu blinken. Nun können Sie den

gewünschten Modus mittels des Knopfes auswählen. Halten Sie nun den

Knopf gedrückt, um Ihre Auswahl zu bestätigen. Zuletzt trennen Sie die
Spannungsversorgung vom Modul und verbinden sie anschließend
wieder, damit das Modul nun direkt in diesem Modus startet.

4. SONSTIGE INFORMATIONEN

Unsere Informations- und Rücknahmepflichten nach dem

Elektrogesetz (ElektroG)

Symbol auf Elektro- und Elektronikgeräten:

Diese durchgestrichene Mülltonne bedeutet, dass Elektro- und
Elektronikgeräte nicht in den Hausmüll gehören. Sie müssen die
Altgeräte an einer Erfassungsstelle abgeben. Vor der Abgabe haben Sie
Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen
sind, von diesem zu trennen.

Rückgabemöglichkeiten:

Als Endnutzer können Sie beim Kauf eines neuen Gerätes, Ihr Altgerät
(das im Wesentlichen die gleiche Funktion wie das bei uns erworbene
neue erfüllt) kostenlos zur Entsorgung abgeben. Kleingeräte bei denen
keine äußere Abmessungen größer als 25 cm sind können unabhängig

vom Kauf eines Neugerätes in haushaltsüblichen Mengen abgeben

werden.

Möglichkeit Rückgabe an unserem Firmenstandort während der
Önungszeiten:

SIMAC Electronics GmbH, Pascalstr. 8, D-47506 Neukirchen-Vluyn

Möglichkeit Rückgabe in Ihrer Nähe:

Wir senden Ihnen eine Paketmarke zu mit der Sie das Gerät kostenlos an
uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an
[email protected] oder per Telefon an uns.

Informationen zur Verpackung:

Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein
geeignetes Verpackungsmaterial haben oder kein eigenes nutzen
möchten kontaktieren Sie uns, wir lassen Ihnen dann eine geeignete
Verpackung zukommen.

5. SUPPORT

Wir sind auch nach dem Kauf für Sie da. Sollten noch Fragen oen blei­ben oder Probleme auauchen stehen wir Ihnen auch per E-Mail, Telefon
und Ticket-Supportsystem zur Seite.

E-Mail: [email protected]
Ticket-System: http://support.joy-it.net
Telefon: [phone] – 66 (10 - 17 Uhr)

Für weitere Informationen besuchen Sie unsere Website:

www.joy-it.net

Veröentlicht: 12.05.2021
