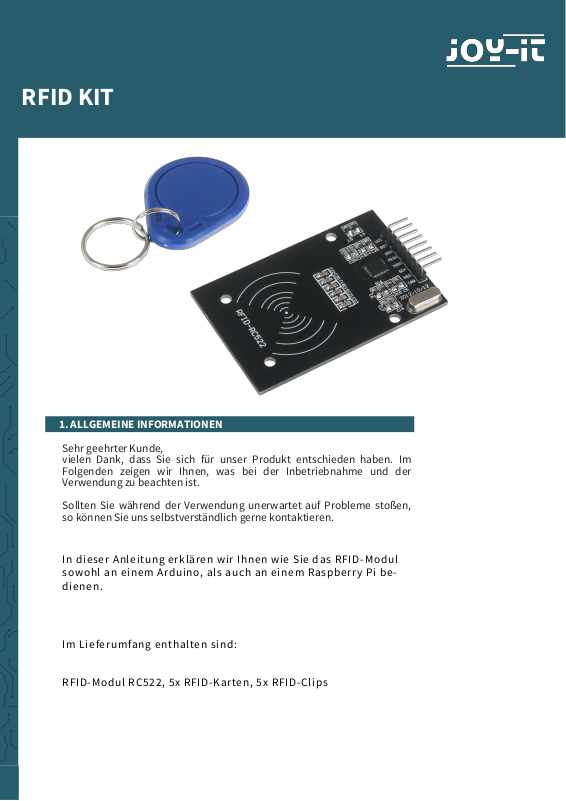

RFID KIT

1. ALLGEMEINE INFORMATIONEN

Sehr geehrter Kunde,
vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im
Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der
Verwendung zu beachten ist.

Sollten Sie während der Verwendung unerwartet auf Probleme stoßen,
so können Sie uns selbstverständlich gerne kontaktieren.

In dieser Anleitung erklären wir Ihnen wie Sie das RFID -Modul
sowohl an einem Arduino, als auch an einem Raspberry Pi be­dienen.

Im Lieferumfang enthalten sind:

RFID-Modul RC522, 5x RFID-Karten, 5x RFID-Clips

www.joy-it.net

Pascalstr. 8 47506 Neukirchen-Vluyn

2. VERWENDUNG MIT EINEM ARDUINO

Anschließen des Moduls

Schließen Sie das RFID –Modul wie unten zusehen an Ihren Arduino an.

RFID Pin Arduino Pin

VCC 5V

RST 9

GND GND

MISO 12

MOSI 11

SCK 13

NSS 10

IRQ NC

www.joy-it.net

Pascalstr. 8 47506 Neukirchen-Vluyn

Code-Beispiel

Nachfolgend können Sie ein funktionsfähiges Codebeispiel entnehmen
und auf Ihren Arduino übertragen. In diesem Beispiel wird die Verbindung
mit einem RFID-Gerät hergestellt. Die Daten werden gelesen und an­schließend ausgegeben.

Bitte übertragen Sie den Code vollständig auf Ihren Arduino.

#include <SPI.h>
#include <MFRC522.h>
#define RST_PIN 9
#define SS_PIN 10

MFRC522 mfrc522(SS_PIN, RST_PIN);

void setup() {

//Initialisierung des RFID-Moduls
Serial.begin(9600);

while (!Serial);

SPI.begin();
mfrc522.PCD_Init();
mfrc522.PCD_DumpVersionToSerial(); //Details des Lesegerätes ausgeben
Serial.println(F("Scan PICC to see UID, type, and data blocks..."));

}

void loop() {

//Suche nach neuen Karten

if ( ! mfrc522.PICC_IsNewCardPresent()) {
return;

}

if ( ! mfrc522.PICC_ReadCardSerial()) {
return;

}

//Informationsabruf des RFID-Gerätes

mfrc522.PICC_DumpToSerial(&(mfrc522.uid));
}

www.joy-it.net

Pascalstr. 8 47506 Neukirchen-Vluyn

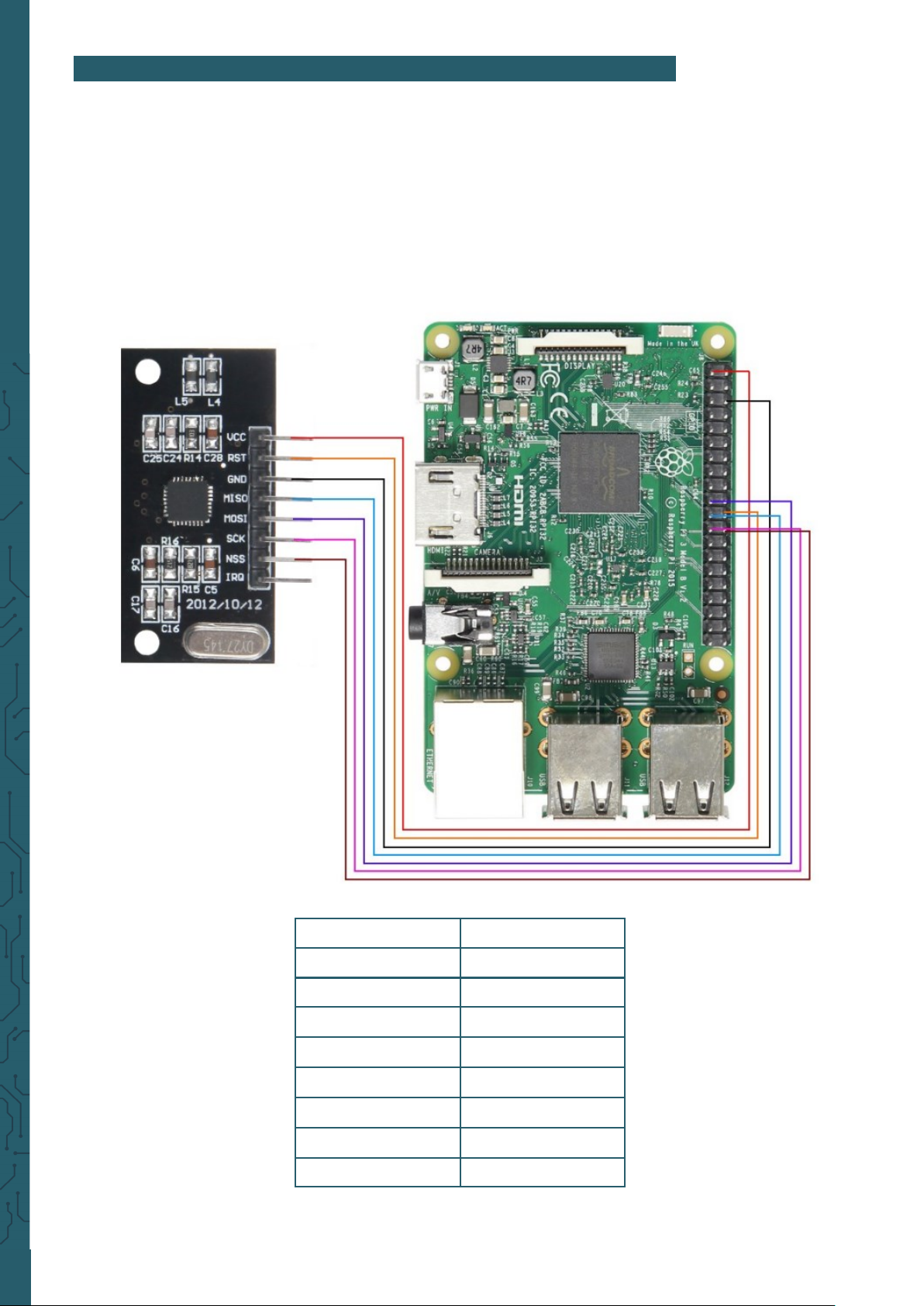

Anschließen des Moduls

Schließen Sie das RFID-Modul wie unten zusehen an Ihren Raspberry Pi
an.

3. VERWENDUNG MIT EINEM RASPBERRY PI

RFID Pin Raspberry Pin

VCC Pin 1 (3V)

RST Pin 22 (BCM 25)

GND Pin 6 (GND)
MISO Pin 21 (BCM 9)
MOSI Pin 19 ( BCM 10)

SCK Pin 23 (BCM 11)
NSS Pin 24 (BCM 8)

IRC NC

www.joy-it.net

Pascalstr. 8 47506 Neukirchen-Vluyn

Installation der Bibliotheken

Önen Sie die Terminal-Konsole und führen folgende Befehle aus:

In der Datei, die sich nun geönet hat, fügen Sie folgende Zeilen ans Ende
an.

Die Datei können Sie mit Str+O speichern und den Editor mit Strg+X ver­lassen.

Als nächstes önen Sie Raspi-Config:

Hier wählen Sie unter dem Punkt Advanced Options den Punkt SPI aus,

um diesen zu aktivieren.

Dieses Menü können Sie nun wieder verlassen.

Ein Neustart des Raspberry Pis ist nun erforderlich, dies können Sie mit
folgendem Befehl machen:

sudo apt-get install python-pip python-dev build-essential

sudo pip install RPi.GPIO

sudo nano /boot/config.txt

device_tree_param=spi=on

dtoverlay=spi-bcm2708

sudo raspi-config

sudo reboot

www.joy-it.net

Pascalstr. 8 47506 Neukirchen-Vluyn

Installation der Soware

Um Ihnen eine möglichst einfache Nutzung zu ermöglichen, greifen wir
im Nachfolgenden auf eine Erweiterung von Louis Thiery & Connor Wolf
zurück. Diese Erweiterung wurde unter den Richtlinien der GNU General
Public License V2 veröentlicht.

Zunächst installieren wir weitere Pakete, um auf den SPI Bus zugreifen,
und entsprechende Bibliotheken herunterladen zu können.

sudo apt-get install git python-def --yes

git clone https://github.com/lthiery/SPI-Py.git

cd SPI-Py

sudo python setup.py install

cd ..

git clone https://github.com/mxgxw/MFRC522-python.git && cd MFRC522-python

www.joy-it.net

Pascalstr. 8 47506 Neukirchen-Vluyn

Verwendung der Soware

Sie können nun mit dem folgenden Befehl von RFID Geräten lesen:

Sie können außerdem auch auf Geräte schreiben.

Dazu müssen Sie zuerst die Write.py Datei bearbeiten.

Sie können die Data der Variable nach Ihren Wünschen bearbeiten. Dazu
müssen Sie, wie im folgenden Beispiel, 16 Nummern (zwischen 0 und 255)
eintragen.

Wenn Sie damit fertig sind können Sie das Programm zum Schreiben der
RFID-Karte starten.

sudo python Read.py

sudo nano Write.py

# Variable for the data to write

data = [114, 97, 115, 112, 98, 101, 114, 114, 121, 45, 116, 117, 116, 111, 114, 0]

sudo python Write.py
