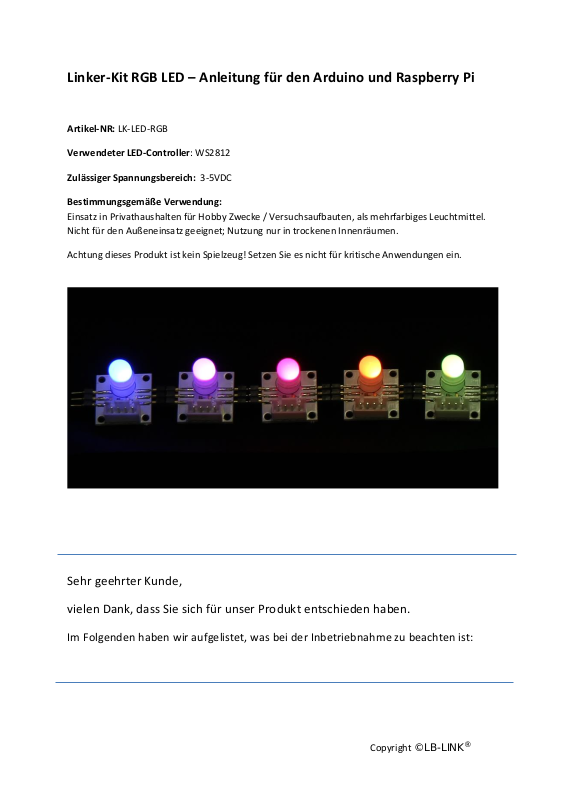

Linker-Kit RGB LED – Anleitung für den Arduino und Raspberry Pi

Artikel-NR: LK-LED-RGB

Verwendeter LED-Controller: WS2812

Zulässiger Spannungsbereich: 3-5VDC

Bestimmungsgemäße Verwendung:

Einsatz in Privathaushalten für Hobby Zwecke / Versuchsaufbauten, als mehrfarbiges Leuchtmittel. Nicht für den Außeneinsatz geeignet; Nutzung nur in trockenen Innenräumen.

Achtung dieses Produkt ist kein Spielzeug! Setzen Sie es nicht für kritische Anwendungen ein.

Sehr geehrter Kunde,

vielen Dank, dass Sie sich für unser Produkt entschieden haben.

Im Folgenden haben wir aufgelistet, was bei der Inbetriebnahme zu beachten ist:

®

Anleitung für den Arduino

Schritt 1 - Anschließen der RGB-LED

Nutzen Sie das LinkerKit-System, so können Sie die RGB-LED einfach mit einem entsprechenden LinkerKit Kabel direkt an einen freien digitalen Ausgang verbinden.

Hier in unserem Beispiel verwenden wir den digitalen Ausgang „D5“ des LinkerKit Base Shields.

Möchten Sie die LED direkt ohne LinkerKit anschließen, so achten Sie auf die Pinbezeichnung auf der Rückseite der LEDPlatine (S1: digitales Signal, S2: nicht verbunden, V: 5V, G: Masse). Dieses Vorgehen ist sinnvoll, wenn Sie z.B. eine externe Spannungsversorgung für eine größere Anzahl an LED’s (> 15) anschließen möchten.

Sinngemäß können Sie mehrere RGB-LED’s miteinander zur einer Kette verbinden. Hierbei beachten Sie den Richtungspfeil, der auf der Rückseite angegeben ist – die erste LED ist immer die, die am LinkerKit Kabel verbunden ist.

®

Haben Sie die LED’s angeschlossen, so leuchten diese standardmäßig vorab blau.

Schritt 2- Installation der Beispiel-Software

Laden Sie hier (FastLED.io github) die aktuelle FastLED library als zip herunter und entpacken Sie den enthaltenenen Ordner unter C:\Benutzer\[IhrBenutzername]\Dokumente\A rduino\librariers\

Starten Sie hier nach Ihre ArduinoSoftware. Nun sollte unter dem MenüPunkt „Datei-> Sketchbook-> libraries->“ der neue Punkt FastLED verfügbar sein.

Unter diesem befinden sich mehrere Beispiele, anhand dieser man eine eigene Programmierung der RGB-Led entwickeln kann.

®

Schritt 3 – Konfiguration der Code-Beispiele

Die meisten Code-Beispiele der FastLED library beginnen mit einem Konfiguration-Abschnitt im Header.

Dieser ist wie folgt erklärt:

LED_PIN: Auswahl des digitalen Ausganges, an dem die Datenleitung (S1) der LED angeschlossen ist. In unserem o.g. Beispiel ist das Pin 5

NUM_LEDS: Das ist die Anzahl der

angeschlossenen LED’s. Im oben

gezeigten Bild sind z.B. 14 Stück in einer Reihe angeschlossen.

BRIGHTNESS: Beschreibt die eingestellte Helligkeit der LED‘s

LED_TYPE: Hier muss der entsprechende Chipsatz angegeben werden. Für die LinkerKit RGB-LED ist das der WS2812. Bei manchen FastLED Beispielen muss anstatt dieser Angabe, auch manchmal eine kommentierte Zeile umgeschrieben werden.

COLOR_ORDER: Beschreibt die Reihenfolge der Farben, wie diese im Datenstrom angesprochen werden. Für die LinkerKit RGB-LED ist dies [RGB]

Für unser Beispiel, sehen Sie links im Bild die benötigten Einstellungen.

®

Schritt 4 – Programmieren des Arduinos

Mit dem angepassten Code, kann nun der Arduino programmiert werden.

Bitte beachten Sie die Auswahl der richtigen Programmierschnittstelle

(Werkzeuge->Port)

Nach dem Hochladen leuchten die RGB-LED’s in verschiedenen Farben anhand des verwendeten Beispiels.

®

Anleitung für den Raspberry Pi

Schritt 1 - Anschließen der RGB-LED

Nutzen Sie das LinkerKit-System, so können Sie die RGB-LED einfach mit einem entsprechenden LinkerKit Kabel direkt an das LinkerKit BaseBoard anschließen.

Beachten Sie hierbei, dass Sie einen Ausgang verwenden der das Hardware- PWM des Raspberry Pi nutzen kann [GPIO12/Channel0; GPIO18/Channel0; GPIO13/Channel1; GPIO19/Channel1]

Hier in unserem Beispiel verwenden wir den GPIO 12 mit dem PWM-Channel 0 des Linker Base Shields.

Bitte beachten Sie, dass für einen der RGBLED mit den Einsatz mit dem Raspberry Pi, die Versorgungsspannung 3.3V betragen sollte. Nutzen Sie hier das Linkerkit Base Shield, so können Sie die Spannung mit dem rechts gezeigten Jumper auf der rechten Position die Spannung auf 3.3V wechseln.

Möchten Sie die LED direkt anschließen, so achten Sie auf die Pinbezeichnung auf der Rückseite der LED-Platine (S1: digitales Signal, S2: nicht verbunden, V: 3.3V, G: Masse). Dieses Vorgehen ist sinnvoll, wenn Sie z.B. eine externe Spannungsversorgung für eine

größere Anzahl an LED’s (> 15) anschließen

möchten.

Sinngemäß können Sie mehrere RGB-LED’s miteinander zur einer Kette verbinden. Hierbei beachten Sie den Richtungspfeil, der auf der Rückseite angegeben ist – die erste LED ist immer die, die am LinkerKit Kabel verbunden ist.

®

Haben Sie die LED’s angeschlossen, leuchten diese standardmäßig vorab blau.

Schritt 2- Installation der Beispiel-Software

Mittels der folgenden Befehle, laden Sie die rpi_w281x Library herunter und installieren diese. Jeder Befehl muss in die Kommandozeile eingegeben und mit [Enter] bestätigt werden. In diesem Beispiel verwenden wir das Betriebsystem Raspbian (Debian Wheezy).

sudo apt-get update

sudo apt-get install build-essential python-dev git scons swig

git clone https://github.com/jgarff/rpi_ws281x

cd rpi_ws281x

sudo apt-get install scons

sudo scons

cd python

sudo python ez_setup.py

sudo python setup.py install

cd examples/

®

Schritt 3 – Konfiguration der Code-Beispiele

In dem Ordner „examples“ befinden sich zwei Beispiele, die aufzeigen, wie man mit dem Raspberry Pi die Linker Kit RGB-LED ansteuern kann. Dies sind die Dateien „strandtest.py“ und „lowpower.py“

Mit dem folgenden Befehl öffnen wir nun eine der beiden Datei im Editor, um sie zu konfigurieren:

Die Dateien besitzen einen Header, in dem verschiedene Konfigurationsparameter eingestellt werden können. Diese sind wie folgt erklärt:

LED_COUNT: Das ist die Anzahl der angeschlossenen LED’s. Im oben gezeigten Bild sind z.B. 14 Stück in einer Reihe angeschlossen.

LED_PIN: Auswahl des GPIO‘s, an dem die Datenleitung (S1) der LED angeschlossen ist. Diese muss zwingend an einem GPIO angeschlossen sein, die das Hardware-PWM vom Raspberry Pi unterstützt. [GPIO12/Channel0; GPIO18/Channel0; GPIO13/Channel1; GPIO19/Channel1] In unserem o.g. Beispiel ist das LED Pin 12

LED_FREQ_HZ: Bezeichnet die Signalfrequenz, mit der die LED’s angesteuert werden [Standard

800000 (800kHz)]

LED_DMA: DMA-Channel zur Generierung des benötigten Signals [Standard Channel:5] Nur bei Bedarf/Konflikten ändern.

LED_BRIGHTNESS: Beschreibt die eingestellte Helligkeit der LED’s [0 dunkel – 255 hell]

nano strandtest.py

®

LED_INVERT: Invertiert das Datensignal für die RGB-LED’s. Dies wird benötigt, wenn das Signal vorab durch Level-Shifting mit NPN-Transistoren invertiert wird. [Nicht benötigt beim LinkerKit BaseShield und beim Betrieb bei 3.3V]

Für unser Beispiel, sehen Sie unten im Bild die benötigten Einstellungen.

Mit der Tastenkombination [Strg + X] und einem darauffolgenden [Y] und [Enter] zur Bestätigung, werden die Änderungen gespeichert.

Mit dem folgenden Befehl

Wird das Skript gestartet und die LED’s fangen an in verschiedenen Farben zu leuchten.

sudo python strandtest.py

®

[Profi-Tipps]

- Die LED’s müssen nicht miteinander gesteckt werden, sondern können auch untereinander

mittels Kabel verbunden werden; achten Sie hierbei auf die Pin-Belegung, die auf der

Rückseite angegeben ist. Auf diesem Wege, können die LED’s über einen größeren Raum

verteilt werden – Eine zu hohe Kabellänge sollte jedoch vermieden werden.

- Besitzen Sie z.B. einen LED-Streifen mit mehreren LED’s, so kann dieser auch an die LinkerKit

RGB angeschlossen werden, solange auch diese mit einem WS2812 kompatiblen Chipsatz ausgestattet sind.
