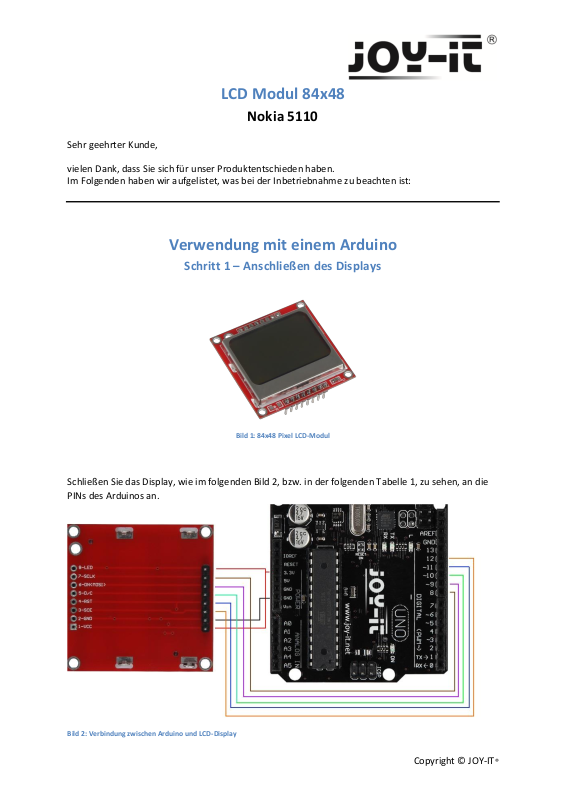

LCD Modul 84x48

Nokia 5110

Sehr geehrter Kunde,

vielen Dank, dass Sie sich für unser Produktentschieden haben. Im Folgenden haben wir aufgelistet, was bei der Inbetriebnahme zu beachten ist:

Verwendung mit einem Arduino

Schritt 1 – Anschließen des Displays

Bild 1: 84x48 Pixel LCD-Modul

Schließen Sie das Display, wie im folgenden Bild 2, bzw. in der folgenden Tabelle 1, zu sehen, an die PINs des Arduinos an.

Bild 2: Verbindung zwischen Arduino und LCD-Display

Page 2

LCD-Modul PIN

Arduino PIN

8 LED

3,3 V

7 SCLK

6 DN <MOSI>

5 D/C

4 RST

3 SCE

2 GND

GND

1 VCC

3,3V

//Zuweisung der PIN-Belegung

#define PIN_SCE 12 #define PIN_RESET 11 #define PIN_DC 10 #define PIN_SDIN 9 #define PIN_SCLK 8

#define LCD_COMMAND 0 #define LCD_DATA 1

//Einstellen der Bildschirmgröße (84x48 Pixel)

#define LCD_X 84 #define LCD_Y 48

Tabelle 1: PIN-Verbindung zwischen Arduino und LCD-Modul

Schritt 2 – Installation des LCD-Displays

Mit folgendem Codebeispiel, können Sie das LCD-Modul mit einem Arduino verwenden. Bitte übertragen sie alle Code-Teile auf ihren Arduino.

In der void loop() können Sie mit Hilfe von LCDString einen von Ihnen gewünschten Text auf dem Display ausgeben.

Code 1: Teil 1 des LCD-Quellcodes

Page 3

//Hexadezimalwerte zur Pixelzuweisung von Zeichen und Buchstaben

static const byte ASCII[][5] = {

{0x00, 0x00, 0x00, 0x00, 0x00} // 20 ,{0x00, 0x00, 0x5f, 0x00, 0x00} // 21 ! ,{0x00, 0x07, 0x00, 0x07, 0x00} // 22 " ,{0x14, 0x7f, 0x14, 0x7f, 0x14} // 23 # ,{0x24, 0x2a, 0x7f, 0x2a, 0x12} // 24 $ ,{0x23, 0x13, 0x08, 0x64, 0x62} // 25 % ,{0x36, 0x49, 0x55, 0x22, 0x50} // 26 & ,{0x00, 0x05, 0x03, 0x00, 0x00} // 27 ' ,{0x00, 0x1c, 0x22, 0x41, 0x00} // 28 ( ,{0x00, 0x41, 0x22, 0x1c, 0x00} // 29 ) ,{0x14, 0x08, 0x3e, 0x08, 0x14} // 2a * ,{0x08, 0x08, 0x3e, 0x08, 0x08} // 2b + ,{0x00, 0x50, 0x30, 0x00, 0x00} // 2c , ,{0x08, 0x08, 0x08, 0x08, 0x08} // 2d - ,{0x00, 0x60, 0x60, 0x00, 0x00} // 2e . ,{0x20, 0x10, 0x08, 0x04, 0x02} // 2f / ,{0x3e, 0x51, 0x49, 0x45, 0x3e} // 30 0 ,{0x00, 0x42, 0x7f, 0x40, 0x00} // 31 1 ,{0x42, 0x61, 0x51, 0x49, 0x46} // 32 2 ,{0x21, 0x41, 0x45, 0x4b, 0x31} // 33 3 ,{0x18, 0x14, 0x12, 0x7f, 0x10} // 34 4 ,{0x27, 0x45, 0x45, 0x45, 0x39} // 35 5 ,{0x3c, 0x4a, 0x49, 0x49, 0x30} // 36 6 ,{0x01, 0x71, 0x09, 0x05, 0x03} // 37 7 ,{0x36, 0x49, 0x49, 0x49, 0x36} // 38 8 ,{0x06, 0x49, 0x49, 0x29, 0x1e} // 39 9 ,{0x00, 0x36, 0x36, 0x00, 0x00} // 3a : ,{0x00, 0x56, 0x36, 0x00, 0x00} // 3b ; ,{0x08, 0x14, 0x22, 0x41, 0x00} // 3c < ,{0x14, 0x14, 0x14, 0x14, 0x14} // 3d = ,{0x00, 0x41, 0x22, 0x14, 0x08} // 3e > ,{0x02, 0x01, 0x51, 0x09, 0x06} // 3f ? ,{0x32, 0x49, 0x79, 0x41, 0x3e} // 40 @ ,{0x7e, 0x11, 0x11, 0x11, 0x7e} // 41 A ,{0x7f, 0x49, 0x49, 0x49, 0x36} // 42 B ,{0x3e, 0x41, 0x41, 0x41, 0x22} // 43 C ,{0x7f, 0x41, 0x41, 0x22, 0x1c} // 44 D ,{0x7f, 0x49, 0x49, 0x49, 0x41} // 45 E ,{0x7f, 0x09, 0x09, 0x09, 0x01} // 46 F ,{0x3e, 0x41, 0x49, 0x49, 0x7a} // 47 G ,{0x7f, 0x08, 0x08, 0x08, 0x7f} // 48 H ,{0x00, 0x41, 0x7f, 0x41, 0x00} // 49 I ,{0x20, 0x40, 0x41, 0x3f, 0x01} // 4a J

Code 2: Teil 2 des LCD-Quellcodes

Page 4

,{0x7f, 0x08, 0x14, 0x22, 0x41} // 4b K

,{0x7f, 0x40, 0x40, 0x40, 0x40} // 4c L ,{0x7f, 0x02, 0x0c, 0x02, 0x7f} // 4d M ,{0x7f, 0x04, 0x08, 0x10, 0x7f} // 4e N ,{0x3e, 0x41, 0x41, 0x41, 0x3e} // 4f O ,{0x7f, 0x09, 0x09, 0x09, 0x06} // 50 P ,{0x3e, 0x41, 0x51, 0x21, 0x5e} // 51 Q ,{0x7f, 0x09, 0x19, 0x29, 0x46} // 52 R ,{0x46, 0x49, 0x49, 0x49, 0x31} // 53 S ,{0x01, 0x01, 0x7f, 0x01, 0x01} // 54 T ,{0x3f, 0x40, 0x40, 0x40, 0x3f} // 55 U ,{0x1f, 0x20, 0x40, 0x20, 0x1f} // 56 V ,{0x3f, 0x40, 0x38, 0x40, 0x3f} // 57 W ,{0x63, 0x14, 0x08, 0x14, 0x63} // 58 X ,{0x07, 0x08, 0x70, 0x08, 0x07} // 59 Y ,{0x61, 0x51, 0x49, 0x45, 0x43} // 5a Z ,{0x00, 0x7f, 0x41, 0x41, 0x00} // 5b [ ,{0x02, 0x04, 0x08, 0x10, 0x20} // 5c BACKSLASH ,{0x00, 0x41, 0x41, 0x7f, 0x00} // 5d ] ,{0x04, 0x02, 0x01, 0x02, 0x04} // 5e ^ ,{0x40, 0x40, 0x40, 0x40, 0x40} // 5f _ ,{0x00, 0x01, 0x02, 0x04, 0x00} // 60 ` ,{0x20, 0x54, 0x54, 0x54, 0x78} // 61 a ,{0x7f, 0x48, 0x44, 0x44, 0x38} // 62 b ,{0x38, 0x44, 0x44, 0x44, 0x20} // 63 c ,{0x38, 0x44, 0x44, 0x48, 0x7f} // 64 d ,{0x38, 0x54, 0x54, 0x54, 0x18} // 65 e ,{0x08, 0x7e, 0x09, 0x01, 0x02} // 66 f ,{0x0c, 0x52, 0x52, 0x52, 0x3e} // 67 g ,{0x7f, 0x08, 0x04, 0x04, 0x78} // 68 h ,{0x00, 0x44, 0x7d, 0x40, 0x00} // 69 i ,{0x20, 0x40, 0x44, 0x3d, 0x00} // 6a j ,{0x7f, 0x10, 0x28, 0x44, 0x00} // 6b k ,{0x00, 0x41, 0x7f, 0x40, 0x00} // 6c l ,{0x7c, 0x04, 0x18, 0x04, 0x78} // 6d m ,{0x7c, 0x08, 0x04, 0x04, 0x78} // 6e n ,{0x38, 0x44, 0x44, 0x44, 0x38} // 6f o ,{0x7c, 0x14, 0x14, 0x14, 0x08} // 70 p ,{0x08, 0x14, 0x14, 0x18, 0x7c} // 71 q ,{0x7c, 0x08, 0x04, 0x04, 0x08} // 72 r ,{0x48, 0x54, 0x54, 0x54, 0x20} // 73 s ,{0x04, 0x3f, 0x44, 0x40, 0x20} // 74 t ,{0x3c, 0x40, 0x40, 0x20, 0x7c} // 75 u ,{0x1c, 0x20, 0x40, 0x20, 0x1c} // 76 v ,{0x3c, 0x40, 0x30, 0x40, 0x3c} // 77 w ,{0x44, 0x28, 0x10, 0x28, 0x44} // 78 x ,{0x0c, 0x50, 0x50, 0x50, 0x3c} // 79 y ,{0x44, 0x64, 0x54, 0x4c, 0x44} // 7a z ,{0x00, 0x08, 0x36, 0x41, 0x00} // 7b { ,{0x00, 0x00, 0x7f, 0x00, 0x00} // 7c | ,{0x00, 0x41, 0x36, 0x08, 0x00} // 7d } ,{0x10, 0x08, 0x08, 0x10, 0x08} // 7e ~ ,{0x78, 0x46, 0x41, 0x46, 0x78} // 7f DEL

};

Code 3: Teil 3 des LCD-Quellcodes

Page 5

//Initialisierung des Displays

void setup() {

LCDInit();

}

void loop() {

LCDClear(); LCDString("joy-IT "); LCDString("84x48"); LCDString(" LED-Modul"); delay(1000);

}

//Bewege Zeiger zur angegebenen Position

void positionXY(int x, int y) {

LCDWrite(0, 0x80 | x); LCDWrite(0, 0x40 | y);

}

//Nimmt einen einzelnen Character entgegen und sucht in der Tabelle //nach dem passenden Hexadezimal-Wert

void LCDCharacter(char character) {

LCDWrite(LCD_DATA, 0x00); for (int index = 0 ; index < 5 ; index++) { LCDWrite(LCD_DATA, ASCII[character - 0x20][index]); } LCDWrite(LCD_DATA, 0x00);

}

//Nimmt die Eingabe entgegen und leitet sie //Buchstabe für Buchstabe weiter

void LCDString(char *characters) {

while (*characters) { LCDCharacter(*characters++); }

}

//setzt alle Eingaben auf dem Display zurück

void LCDClear() {

for (int index = 0 ; index < (LCD_X * LCD_Y / 8) ; index++) { LCDWrite(LCD_DATA, 0x00); } positionXY(0, 0);

}

Code 4: Teil 4 des LCD-Quellcodes

Page 6

//Initalisierung des Displays

void LCDInit() {

pinMode(PIN_SCE, OUTPUT); pinMode(PIN_RESET, OUTPUT); pinMode(PIN_DC, OUTPUT); pinMode(PIN_SDIN, OUTPUT); pinMode(PIN_SCLK, OUTPUT);

digitalWrite(PIN_RESET, LOW); digitalWrite(PIN_RESET, HIGH);

LCDWrite(LCD_COMMAND, 0x21); LCDWrite(LCD_COMMAND, 0xB0); LCDWrite(LCD_COMMAND, 0x04); LCDWrite(LCD_COMMAND, 0x14); LCDWrite(LCD_COMMAND, 0x20); LCDWrite(LCD_COMMAND, 0x0C);

}

void LCDWrite(byte data_or_command, byte data) {

digitalWrite(PIN_DC, data_or_command); digitalWrite(PIN_SCE, LOW); shiftOut(PIN_SDIN, PIN_SCLK, MSBFIRST, data); digitalWrite(PIN_SCE, HIGH);

}

Code 5: Teil 5 des LCD-Quellcodes

Page 7

Raspberry Pi PIN

LCD Modul PIN

PIN 1 (3.3 V)

8 LED

PIN 23 (BCM 11 / SCLK)

7 SCLK

PIN 19 (MCM 10 / MOSI)

6 DN <MOSI>

PIN 16 (BCM 23)

5 D/C

PIN 18 (BCM 24)

4 RST

PIN 24 (BCM 8)

3 SCC

PIN 6 (GND)

2 GND

PIN 1 (3.3 V)

1 VCC

Verwendung mit einem Raspberry Pi

Schritt 1 – Anschließen des Displays

Schließen Sie das Display, wie im folgenden Bild 3, bzw. in der folgenden Tabelle 2, zu sehen, an die PINs des Raspberry Pis an.

Bild 3: Verbindung zwischen Raspberry Pi und LCD-Modul

Tabelle 2: PIN-Verbindung zwischen Raspberry und LCD-Modul

Page 8

sudo apt-get install python-pip python-dev build-essential sudo pip install RPi.GPIO

sudo apt-get install python-imaging

Schritt 2 – Installation der Software

Sollten Sie bereits ein aktuelles Raspbian-System auf Ihrem Raspberry verwenden, so können Sie diesen Schritt überspringen und sofort mit Schritt 3 fortfahren.

Installieren Sie auf Ihre SD-Karte mit Hilfe des „Win32 Disk Imager“-Programms das aktuelle Raspbian Image, welches Sie unter dem folgenden Link zum Download finden.

Bild 4: Screenshot des Win32 Disk Imagers

Schritt 3 – Installation der Bibliotheken

Sobald Sie die Installation abgeschlossen und das System gestartet haben, öffnen Sie die TerminalKonsole und führen Sie folgende Kommandos aus:

Terminal 1: Installation der GPIO Bibliothek

Terminal 2: Installation der Python Bibliothek

Page 9

sudo apt-get install git git clone https://github.com/adafruit/Adafruit_Nokia_LCD.git

cd Adafruit_Nokia_LCD

sudo python setup.py install

cd examples

sudo python animate.py

sudo python image.py

sudo python shapes.py

Schritt 4 – Installation des LCD-Displays

Um Ihnen eine möglichst einfache und schnelle Installation des Displays zu ermöglichen, beziehen wir uns im Folgenden auf eine von Adafruit erstellte Bibliothek. Diese können Sie, nach dem Sie die in Schritt 3 erforderlichen GPIO- und Python-Bibliothek installiert haben, wie folgt installieren.

Öffnen Sie die Terminal-Konsole und führen Sie folgende Kommandos aus:

Terminal 3: LCD Installation

Die Installation des Displays ist nun abgeschlossen. Rufen Sie den examples Ordner auf, so können Sie auf verschiedene Beispiele zugreifen und so das Display ansteuern. Natürlich können Sie auch die Beispiele nach Ihren Wünschen bearbeiten und so die Anzeige nach eigenen Vorstellungen konfigurieren.

Terminal 4: Öffnen des examples Ordners

Terminal 5: Ausführen des Animations-Beispiels

Terminal 6: Ausführen des Bild-Beispiels

Terminal 7: Ausführen des Formen-Beispiels
