JOY-IT ARDUINO UNO DIP2 Instructions

ARD_UNO_R3DIP

(Arduino UNO kompabler Mikrokontroller,

kein Original Arduino)

Bedienungsanleitung

www.joy-it.net

Sehr geehrter Kunde,

vielen Dank, dass Sie sich für ein JOY-iT Produkt entschieden haben.

Unser Board ist ein hochwerger Nachbau und

kompabel mit dem Arduino Uno, es handelt sich

aber ausdrücklich nicht um einen Original Arduino.

Das UNO Board ist das richge Mikrocontroller board für die, die schnell und unkompliziert in die Programmierwelt einsteigen wollen.

Im Internet nden Sie eine Vielzahl von Tutorials und Anleitungen für das oben genannte Mikrocontrollerboard, die Ihnen einen einfachen Einseg in die Welt der Programmierung ermöglichen.

Sein ATMega328-Mikrocontroller bietet Ihnen

genügend Leistung für Ihre Ideen und Projekte. Er ist 68 x 53 mm groß und hat mit 14 digitalen Einund Ausgängen und 6 analogen Eingängen viele Verbindungsmöglichkeiten.

Technische Daten

Model: ARD_UNO_R3DIP EAN: 425023681109 Mikrokontroller ATmega328P Eingangs Spannung 7-12V DC IN 5V (USB) Digital IO 14 davon 6 PWM Analog IO 6 DC current IO 20mA DC current 3.3V 50mA

Speicher 32KB

RAM 2 KB EEPROM 1KB Clock Speed 16 Mhz Abmessungen 68,6 x 53,4 mm

Bie besuchen Sie unsere Webseite für aktuelle

Suppornformaonen:

www.joy-it.net

Anschlussbelegung Teil 1

C

B

D

A

A1

B1

C1

D1

E1

F1

G1

H1

I1

J1

K1

L1

M1

N1

Y

Z

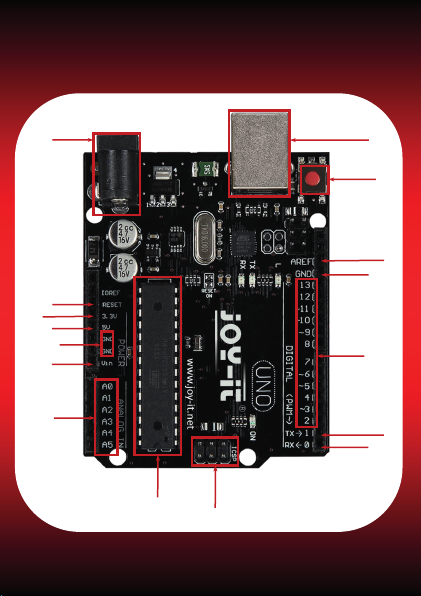

A1 No connected F1-G1 Ground B1 I/O reference Voltage H1 Input voltage C1 Reset I1-L3 Analog Input 0-3 D1 3.3V Output M1 (I2C) SDA

E1 5V Output N1 (I2C) SCL

V

W

X

E

F

G

H I

J

K

L

M

N

O

P

Q

R

S

T

U

A: 7 to 12VDC input

2.1mm x 5.5mm

Male center posive B: Voltage regulator C: 16MHz crystal D: ATmega16U2 Microcontrller IC/USB Controller

E: USB-B port to computer

F: Reset buon G: ICSP for USB interface H: (I2C) SCL-Serial clock I: (I2C) SCL-Serial data J: Pin-13 LED K: (SPI) SCK-Serial clock

L: (SPI) MISO-Master-in , slave-out

M: (SPI) MOSI-Master-out , slave-in N: (SPI) SS-Slave select O: Interrupt 1 P: Interrupt 2 Q: TXD R: RXD

S: RESET

T: SCK U: MISO V: VCC W: MOSI X: GND

Y: ATmega328 microcontroller IC

Z: ICSP for ATmega328

Anschlussbelegung Teil 2

A

B

C

D

E

F

G

H

I

J

K

L

M

N

O

P

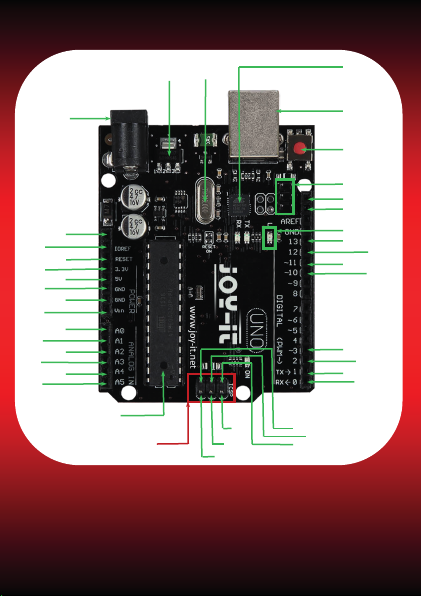

A: External Power Supply B: Reset Pin C: 3.3 Volt Power Pin D: 5 Volt Power Pin E: Ground Pins F: Voltage In

G: Analog Pins (0-5)

H: ATmega328 Microcontroller I: In-Circuit Serial Programmer J: USB Plug K: Reset Buon L: Analog Reference Pin M: Digital Ground N: Digital I/O Pins (2-13) O: Serial Out (TX) P: Serial In (RX)

Konformitätserklärung Artikelbezeichnung:

ard_UNO_R3DIP Beschreibung: Microcontroller-Board

Verwendungszweck: Versuchsaufbauten / Prototypen

Hiermit erklärt der Hersteller, die

JOY-IT Europe GmbH Pascalstr. 8 D-47506 Neukirchen-Vluyn

dass das Produkt „ard_UNO_R3DIP bei bestimmungsgemäßer Verwendung die

Grundlegenden Anforderungen der folgenden

Richtlinien erfüllt: 2004/ 108/EG (EMV) & 2011/65/EU (Rohs)

Die nachfolgend aufgeführten Normen wurden zur Beurteilung des Gerätes angewandt: EN 61326-1: 2006 elektrische Ausrüstung für Mess-, Regel und Laborgeräte - EMV Anforderungen Teil 1

allgemeine Anforderungen

Datum 14.08.2015 Name: Yue Yang Stellung im Betrieb Geschäftsführerin Unterschrift
