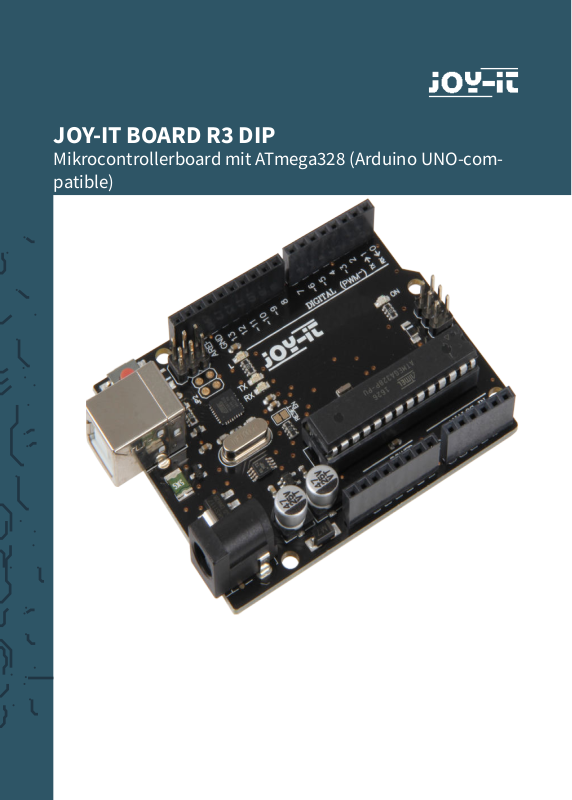

Page 1
JOY-IT BOARD R3 DIP
Mikrocontrollerboard mit ATmega328 (Arduino UNO-com-
patible)
Page 2

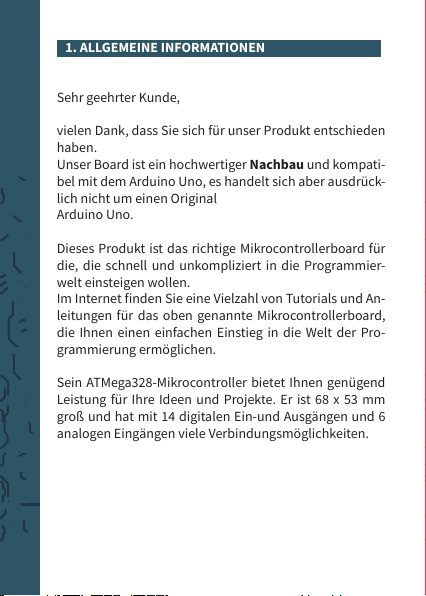

1. ALLGEMEINE INFORMATIONEN
Sehr geehrter Kunde,
vielen Dank, dass Sie sich für unser Produkt entschieden
haben.
Unser Board ist ein hochwertiger Nachbau und kompati-
bel mit dem Arduino Uno, es handelt sich aber ausdrück-
lich nicht um einen Original
Arduino Uno.
Dieses Produkt ist das richtige Mikrocontrollerboard für
die, die schnell und unkompliziert in die Programmier-
welt einsteigen wollen.
Im Internet nden Sie eine Vielzahl von Tutorials und An-
leitungen für das oben genannte Mikrocontrollerboard,
die Ihnen einen einfachen Einstieg in die Welt der Pro-
grammierung ermöglichen.
Sein ATMega328-Mikrocontroller bietet Ihnen genügend
Leistung für Ihre Ideen und Projekte. Er ist 68 x 53 mm
groß und hat mit 14 digitalen Ein-und Ausgängen und 6
analogen Eingängen viele Verbindungsmöglichkeiten.
Page 3

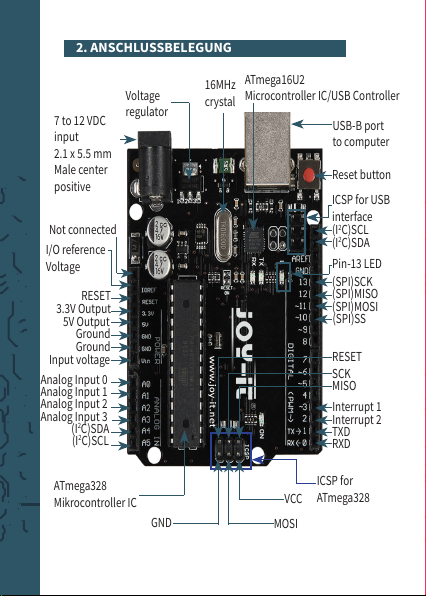

2. ANSCHLUSSBELEGUNG
Voltage
7 to 12 VDC
regulator
input
2.1 x 5.5 mm
Male center
positive
Not connected
I/O reference
Voltage
RESET
3.3V Output
5V Output
Ground
Ground
Input voltage
Analog Input 0
Analog Input 1
Analog Input 2
Analog Input 3
2
C)SDA
(I
2
(I
C)SCL
ATmega16U2
16MHz
Microcontroller IC/USB Controller
crystal
USB-B port
to computer
Reset button
ICSP for USB
interface
(I2C)SCL
2
(I
C)SDA
Pin-13 LED
(SPI)SCK
(SPI)MISO
(SPI)MOSI
(SPI)SS
RESET
SCK
MISO
Interrupt 1
Interrupt 2
TXD
RXD
ATmega328
Mikrocontroller IC
GND
VCC
MOSI
ICSP for
ATmega328
Page 4

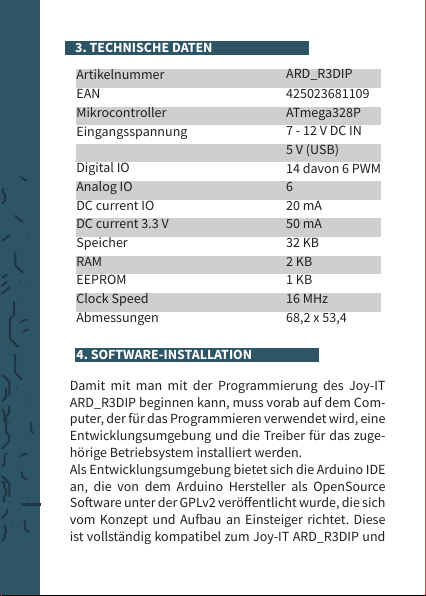

3. TECHNISCHE DATEN
Artikelnummer
EAN
Mikrocontroller
Eingangsspannung
ARD_R3DIP
425023681109
ATmega328P
7 - 12 V DC IN
5 V (USB)
Digital IO
Analog IO
DC current IO
DC current 3.3 V
Speicher
RAM
EEPROM
Clock Speed
Abmessungen
14 davon 6 PWM
6
20 mA
50 mA
32 KB
2 KB
1 KB
16 MHz
68,2 x 53,4
4. SOFTWARE-INSTALLATION
Damit mit man mit der Programmierung des Joy-IT
ARD_R3DIP beginnen kann, muss vorab auf dem Com-
puter, der für das Programmieren verwendet wird, eine
Entwicklungsumgebung und die Treiber für das zuge-
hörige Betriebsystem installiert werden.
Als Entwicklungsumgebung bietet sich die Arduino IDE
an, die von dem Arduino Hersteller als OpenSource
Soware unter der GPLv2 veröentlicht wurde, die sich
vom Konzept und Aufbau an Einsteiger richtet. Diese
ist vollständig kompatibel zum Joy-IT ARD_R3DIP und
Page 5

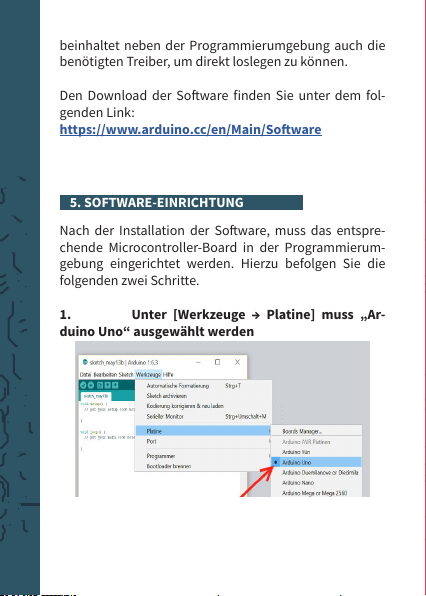

beinhaltet neben der Programmierumgebung auch die
benötigten Treiber, um direkt loslegen zu können.
Den Download der Soware nden Sie unter dem fol-
genden Link:
https://www.arduino.cc/en/Main/Soware
5. SOFTWARE-EINRICHTUNG
Nach der Installation der Soware, muss das entspre-
chende Microcontroller-Board in der Programmierum-
gebung eingerichtet werden. Hierzu befolgen Sie die
folgenden zwei Schritte.
1. Unter [Werkzeuge → Platine] muss „Ar-
duinoUno“ausgewähltwerden
Page 6

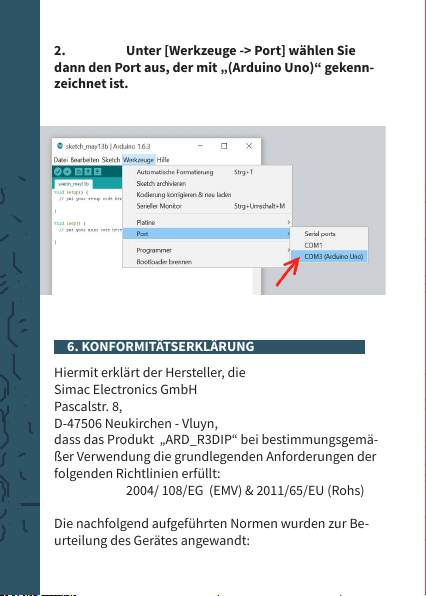

2. Unter[Werkzeuge->Port]wählenSie
danndenPortaus,dermit„(ArduinoUno)“gekenn-
zeichnetist.
6. KONFORMITÄTSERKLÄRUNG
Hiermit erklärt der Hersteller, die
Simac Electronics GmbH
Pascalstr. 8,
D-47506 Neukirchen - Vluyn,
dass das Produkt „ARD_R3DIP“ bei bestimmungsgemä-
ßer Verwendung die grundlegenden Anforderungen der
folgenden Richtlinien erfüllt:
2004/ 108/EG (EMV) & 2011/65/EU (Rohs)
Die nachfolgend aufgeführten Normen wurden zur Be-
urteilung des Gerätes angewandt:
Page 7

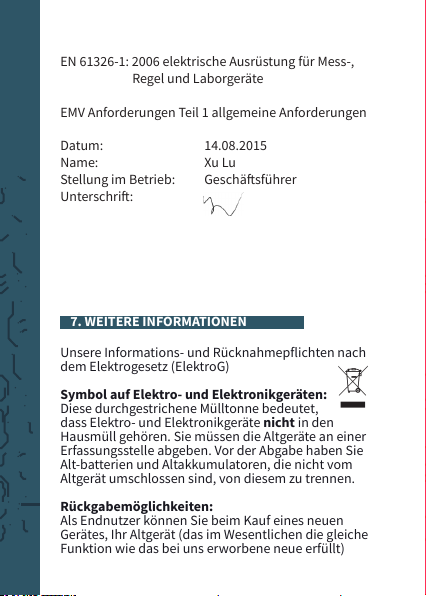

EN 61326-1: 2006 elektrische Ausrüstung für Mess-,
Regel und Laborgeräte
EMV Anforderungen Teil 1 allgemeine Anforderungen
Datum: 14.08.2015
Name: Xu Lu
Stellung im Betrieb: Geschäsführer
Unterschri:
7. WEITERE INFORMATIONEN
Unsere Informations- und Rücknahmepichten nach
dem Elektrogesetz (ElektroG)
SymbolaufElektro-undElektronikgeräten:
Diese durchgestrichene Mülltonne bedeutet,
dass Elektro- und Elektronikgeräte nichtin den
Hausmüll gehören. Sie müssen die Altgeräte an einer
Erfassungsstelle abgeben. Vor der Abgabe haben Sie
Alt-batterien und Altakkumulatoren, die nicht vom
Altgerät umschlossen sind, von diesem zu trennen.
Rückgabemöglichkeiten:
Als Endnutzer können Sie beim Kauf eines neuen
Gerätes, Ihr Altgerät (das im Wesentlichen die gleiche
Funktion wie das bei uns erworbene neue erfüllt)
2
Page 8

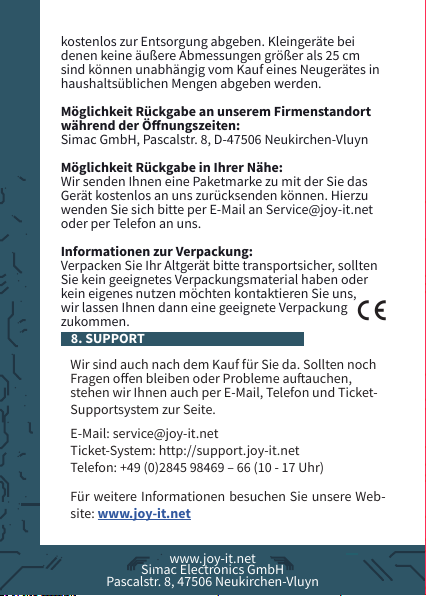

kostenlos zur Entsorgung abgeben. Kleingeräte bei
denen keine äußere Abmessungen größer als 25 cm
sind können unabhängig vom Kauf eines Neugerätes in
haushaltsüblichen Mengen abgeben werden.
MöglichkeitRückgabeanunseremFirmenstandort
währendderÖnungszeiten:
Simac GmbH, Pascalstr. 8, D-47506 Neukirchen-Vluyn
MöglichkeitRückgabeinIhrerNähe:
Wir senden Ihnen eine Paketmarke zu mit der Sie das
Gerät kostenlos an uns zurücksenden können. Hierzu
wenden Sie sich bitte per E-Mail an Service@joy-it.net
oder per Telefon an uns.
InformationenzurVerpackung:
Verpacken Sie Ihr Altgerät bitte transportsicher, sollten
Sie kein geeignetes Verpackungsmaterial haben oder
kein eigenes nutzen möchten kontaktieren Sie uns,
wir lassen Ihnen dann eine geeignete Verpackung
zukommen.
8. SUPPORT
Wir sind auch nach dem Kauf für Sie da. Sollten noch
Fragen oen bleiben oder Probleme auauchen,
stehen wir Ihnen auch per E-Mail, Telefon und Ticket-
Supportsystem zur Seite.
E-Mail: service@joy-it.net
Ticket-System: http://support.joy-it.net
Telefon: +49 (0)2845 98469 – 66 (10 - 17 Uhr)
Für weitere Informationen besuchen Sie unsere Web-
site:
www.joy-it.net
