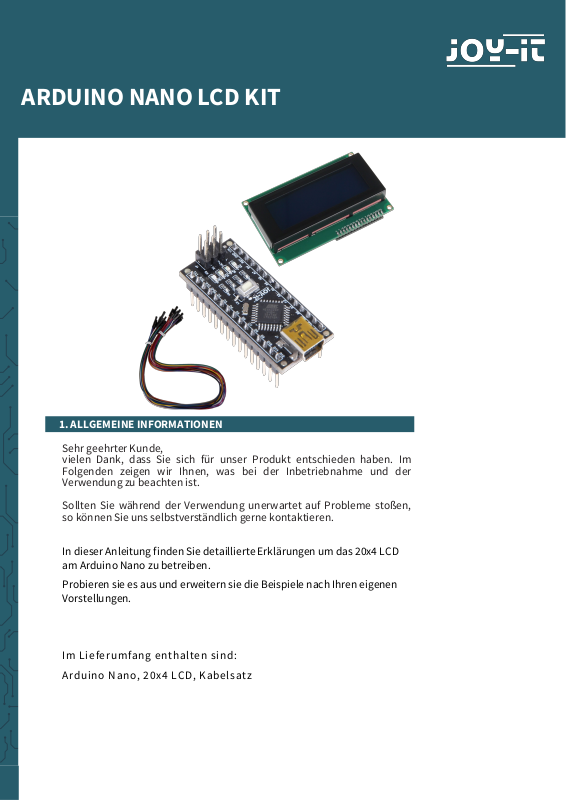

ARDUINO NANO LCD KIT

1. ALLGEMEINE INFORMATIONEN

Sehr geehrter Kunde,
vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im
Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der
Verwendung zu beachten ist.

Sollten Sie während der Verwendung unerwartet auf Probleme stoßen,
so können Sie uns selbstverständlich gerne kontaktieren.

In dieser Anleitung finden Sie detaillierte Erklärungen um das 20x4 LCD
am Arduino Nano zu betreiben.

Probieren sie es aus und erweitern sie die Beispiele nach Ihren eigenen
Vorstellungen.

Im Lieferumfang enthalten sind:
Arduino Nano, 20x4 LCD, Kabelsatz

www.joy-it.net

Pascalstr. 8 47506 Neukirchen-Vluyn

2. DER ARDUINO NANO

Das Herzstück dieses Sets ist der Arduino Nano, er eignet sich sehr gut für
Breadboardschaltungen, da man ihn direkt auf ein Breadboard stecken
kann.

Über die Mini-USB Schnittstelle kann man den Arduino programmieren
und mit Strom versorgen.

Dem nachfolgendem Bild können Sie einen detaillierten An­schlussplan für den Arduino Nano entnehmen

Digital Pin 13 ist bereits intern mit der LED auf dem Arduino Na­no verbunden.

www.joy-it.net

Pascalstr. 8 47506 Neukirchen-Vluyn

3. DIE ARDUINO IDE

Um den Arduino Nano programmieren zu können, benötigen Sie zu­nächst die entsprechende Arduino Soware. Diese ist hier erhältlich. La­den Sie das Sowarepaket (Arduino IDE) herunter und installieren Sie
dieses.

Nachdem Sie die Soware gestartet haben muss diese auf das Board ein­gestellt werden.

Önen Sie dazu den Reiter „Tools“ und wählen Sie unter „Boards“ das
„Arduino Nano“-Board aus.

www.joy-it.net

Pascalstr. 8 47506 Neukirchen-Vluyn

4. DAS 20X4 LCD

Dieses 20x4 LCD Modul ermöglicht die Darstellung von 20x4 Zeichen und
eignet sich somit hervorragend,

Zum Beispiel zum Anzeigen von Messergebnissen und Sensordaten.

Wir haben für Sie ein kleines Codebeispiel erstellt, damit Sie auf dem Dis­play etwas anzeigen lassen können.

5. VERWENDUNG

Bevor Sie das Code-Beispiel auf Ihren Arduino übertragen können, müs­sen Sie zunächst die zusätzliche Bibliothek LiquidCrystal_I2C installie­ren.
Diese Bibliothek ermöglicht Ihnen eine möglichst einfache und schnelle
Verwendung des Displays.

Önen Sie hierzu zunächst die Bibliotheksverwaltung in Ihrer Arduino
Soware.

www.joy-it.net

Pascalstr. 8 47506 Neukirchen-Vluyn

Suchen Sie nun in dem sich önenden Bibliotheksverwalter nach der
LiquidCrystal_I2C Bibliothek und installieren Sie diese.

Sobald die Bibliothek installiert ist, ist die Installation des Displays abge-

schlossen. Sie können nun im nächsten Schritt unseren Beispielcode
übertragen, um das Display zu testen.

Auf der nächsten Seite können Sie ein Codebeispiel zur Verwendung des
Displays entnehmen.

Kopieren Sie dies vollständig auf Ihren Arduino.

Da es unterschiedliche Hardware-Adressierungen der Displays gibt, muss
auch im Code die richtige Adressierung verwendet werden. Sollte Ihr Dis-

play beim ersten Versuch nicht die gewünschte Aktion durchführen, so

tauschen Sie bitte die Adressierung im dafür vorgesehenen Bereich aus .

www.joy-it.net

Pascalstr. 8 47506 Neukirchen-Vluyn

Codebeispiel:

Anschließen des Displays

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

//-----Hardware Adressierung-----
//Bei falscher Funkon bie obere Zeile auskommeneren,
//und untere Zeile freigeben

LiquidCrystal_I2C lcd(0x27,20,4);

//LiquidCrystal_I2C lcd(0x3F,20,4);

void setup()

{
lcd.init();

}

void loop()

{
lcd.backlight();

//Nachricht ausgeben

lcd.setCursor(0,0);
lcd.print(" Maker Factory");
lcd.setCursor(0,1);
lcd.print(" ");
lcd.setCursor(0,2);
lcd.print(" I2C Serial");
lcd.setCursor(0,3);
lcd.print(" LCD");

}

Arduino Nano I2C 20x4 LCD

GND GND

+5V VCC

SDA / A4 SDA

SCL / A5 SCL
