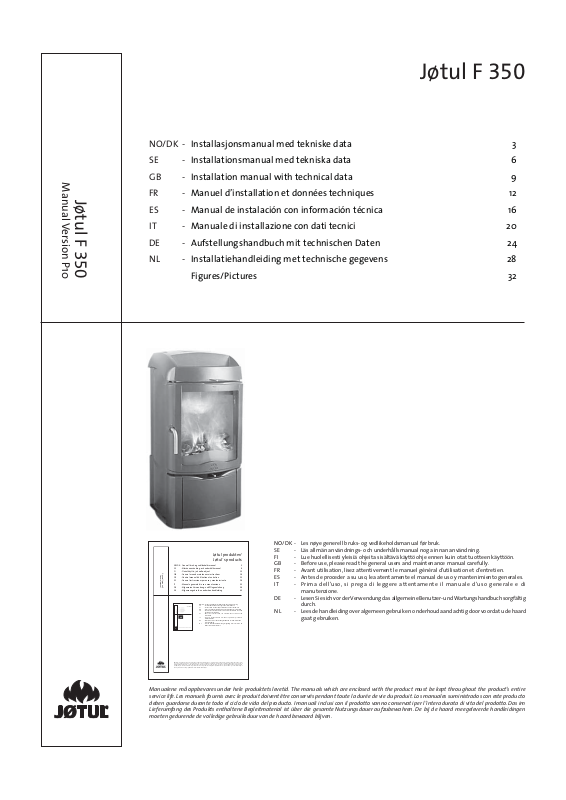

Jøtul F 350

NO/DK - Installasjonsmanual med tekniske data 3 SE - Installationsmanual med tekniska data 6

Manual Version P10

Jøtul F 350

GB - Installation manual with technical data 9 FR - Manuel d’installation et données techniques 12 ES - Manual de instalación con información técnica 16 IT - Manuale di installazione con dati tecnici 20 DE - Aufstellungshandbuch mit technischen Daten 24 NL - Installatiehandleiding met technische gegevens 28

Figures/Pictures 32

NO/DK - Les nøye generell bruks- og vedlikeholdsmanual før bruk.

Jøtul produkter/

NO/DK-Les nøye produktets installasjonsmanual før montering SE -Läs installationsmanual nogainnan installationen

Jøtul XXXXXXX

FI -Lue tuotteen asennusohjeet tarkkaan ennen asentamista GB -Please read the installation manual carefully before installing FR -Veuillez lire attentivement le manuel d’installation avant de

procéder à l’installation

ES -Antes de la instalación, lea atentamente el manual de

instalación

IT -Leggere attentamente il manualeprima di procedere

all’installazione DE -Bitte lesen Sie das Aufstellungshandbuch vor dem Aufstellen sorgfältig durch NL -Leesde installatiehandleiding zorgvuldig doorvoordat u de

kachel of haard installeert

Jøtul´s products

NO/DK - Generell bruk- og vedlikeholdsmanual 3 SE - Allmänn använding- och underhållsmanual 8 FI - Yleiset käyttö- ja huolto-ohjeet 13

Generell manual/

General manual

GB - General use and maintenanceinstructions 18 FR - Général manuel d’utilisation et entretien 23 ES - General instrucciones para uso y mantenimiento 28 IT - Manuale generale di uso e manutenzione 33 DE - Allgemeine Verwendung- und Pflegeanleitung 38 NL - Allgemeen gebruik- en onderhoudandleiding 43

NO/DK-Installasjonsanvisning 2 SE -Installasjonsanvisning x

Jøtul XXXXXXX

UK -Installation Instructions x FR -Manuel d’installation x ES -Instrucciones para instalación x IT -Manuale di installazione x DE -Montageanleitung x NE -Installatiehandleiding x Figures/Pictures x

Monterings- og bruksanvisningen må oppbevares under hele produktets levetid. These instructions must be kept for future references. Wir empfehlen Ihnen, die Montage- und Bedienungsanleitung für spätere Zwecke sorgfältig aufzubewahren. Ce document doit être conservé pendant toute la vie de l’appareil.

Manualene må oppbevares under hele produktets levetid. The manuals which are enclosed with the product must be kept throughout the product’s entire service life. Les manuels fournis avec le produit doivent être conservés pendant toute la durée de vie du produit. Los manuales suministrados con este product deben guardarse durante todo el ciclo de vida del producto. I manuali inclusi con il prodotto vanno conservati per l’intera durata di vita del prodotto. Das im Lieferumfang des Produkts enthaltene Begleitmaterial ist über die gesamte Nutzungsdauer aufzubewahren. De bij de haard meegeleverde handleidingen moeten gedurende de volledige gebruiksduur van de haard bewaard blijven.

Manualene må oppbevares under hele produktets levetid. The manuals which are enclosed with the product must be kept throughout the product’s entire service life. Les manuels fournis avec le produit doivent être conservés pendant toute la durée de vie du produit. Los manuales suministrados con este producto deben guardarse durante todo el ciclo de vida del producto. I manuali inclusi con il prodotto vanno conservati per l’intera durata di vita del prodotto. Das im Lieferumfang des Produkts enthaltene Begleitmaterial ist über die gesamte Nutzungsdauer aufzubewahren. De bij de haard meegeleverde handleidingen moeten gedurende de volledige gebruiksduur van de haard bewaard blijven.

SE - Läs allmän användnings- och underhållsmanual noga innan användning. FI - Lue huolellisesti yleisiä ohjeita sisältävä käyttöohje ennen kuin otat tuotteen käyttöön. GB - Before use, please read the general users and maintenance manual carefully. FR - Avant utilisation, lisez attentivement le manuel général d’utilisation et d’entretien. ES - Antes de proceder a su uso, lea atentamente el manual de uso y mantenimiento generales. IT - Prima dell’uso, si prega di leggere attentamente il manuale d’uso generale e di

manutenzione.

DE - Lesen Sie sich vor der Verwendung das allgemeine Benutzer- und Wartungshandbuch sorgfältig

durch.

NL - Lees de handleiding over algemeen gebruik en onderhoud aandachtig door voordat u de haard

gaat gebruiken.

Page 2

Page 3

NO/DK

Installasjonsmanual med tekniske data

1.0 Forhold til myndighetene .............................3

2.0 Tekniske data ................................................3

3.0 Installasjon ................................................... 4

4.0 Service ............................................................5

5.0 Tilleggsutstyr.................................................5

Figurer ..................................................................32

Generell bruks- og vedlikeholdsmanual

6.0 Sikkerhetsregler

7.0 Valg av brensel

8.0 Bruk

9.0 Vedlikehold

10.0 Driftsforstyrrelser - feilsøking

1.0 Forhold til myndighetene

Installasjonen av et ildsted må være i henhold til det enkelte lands lover og regler. Alle lokale forordninger, inklusive de som henviser til nasjonale og europeiske standarder, skal overholdes ved installasjonen av produktet.

Både en installasjonsmanual med tekniske data og en generell bruk- og vedlikeholdsmanual er vedlagt produktet. Installasjonen kan først tas i bruk etter at den er kontrollert av kvalifisert kontrollør.

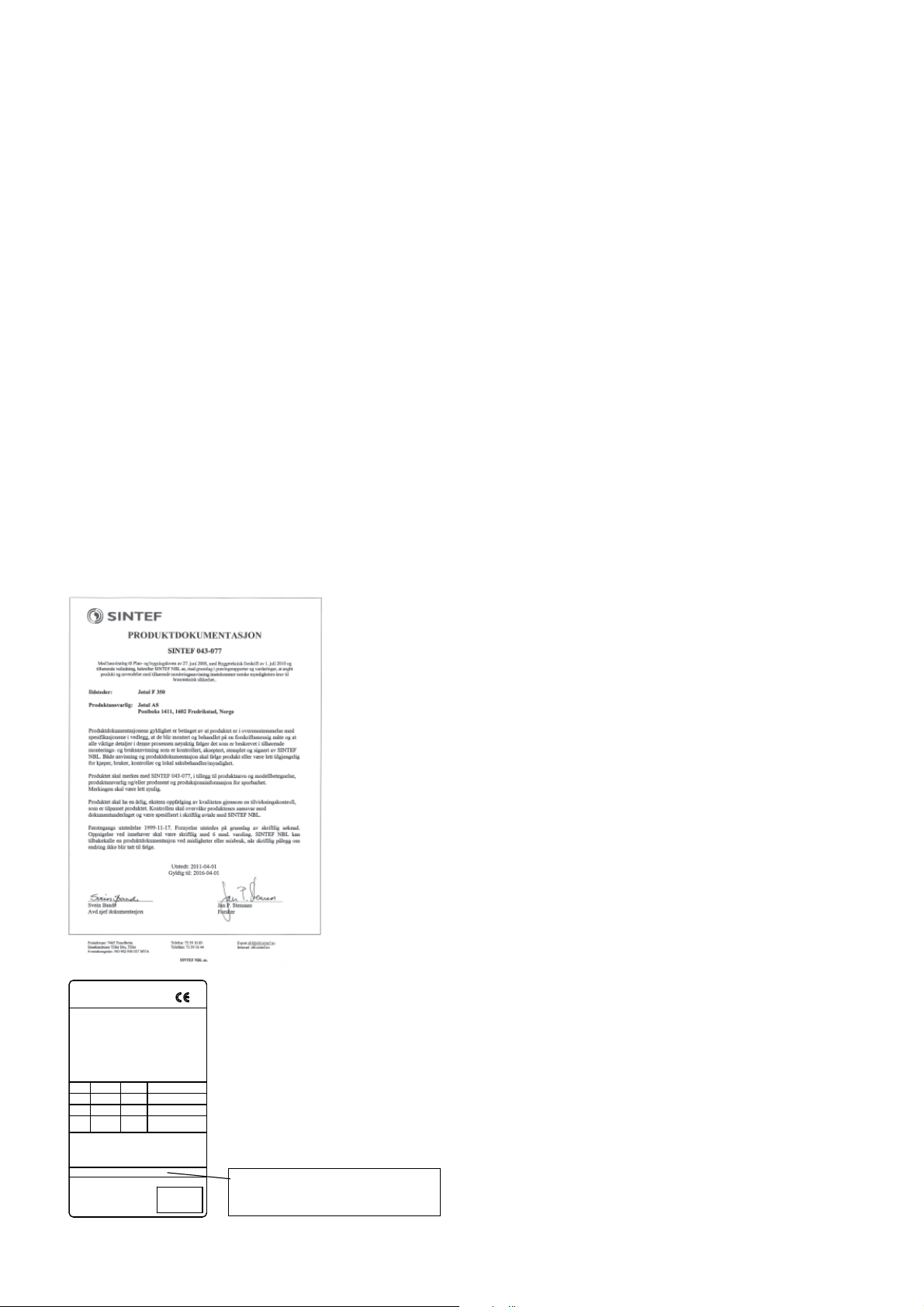

Et typeskilt av varmebestandig materiale er vedlagt produktet. Det inneholder informasjon om identifikasjon og dokumentasjon av produktet.

2.0 Tekniske data

Materiale: Støpejern Materiale sideplater Støpejern eller

Overflatebehandling: Lakk Type brensel: Ved Maks. vedlengde: 35 cm Røykuttak: Topp og bak Røykrørsdimensjon: Ø 150 mm/177 cm Vekt ca.: Ildsted: 170 kg klebersteinsett: 54 kg Tilleggsutstyr: Sideplater i kleberstein,

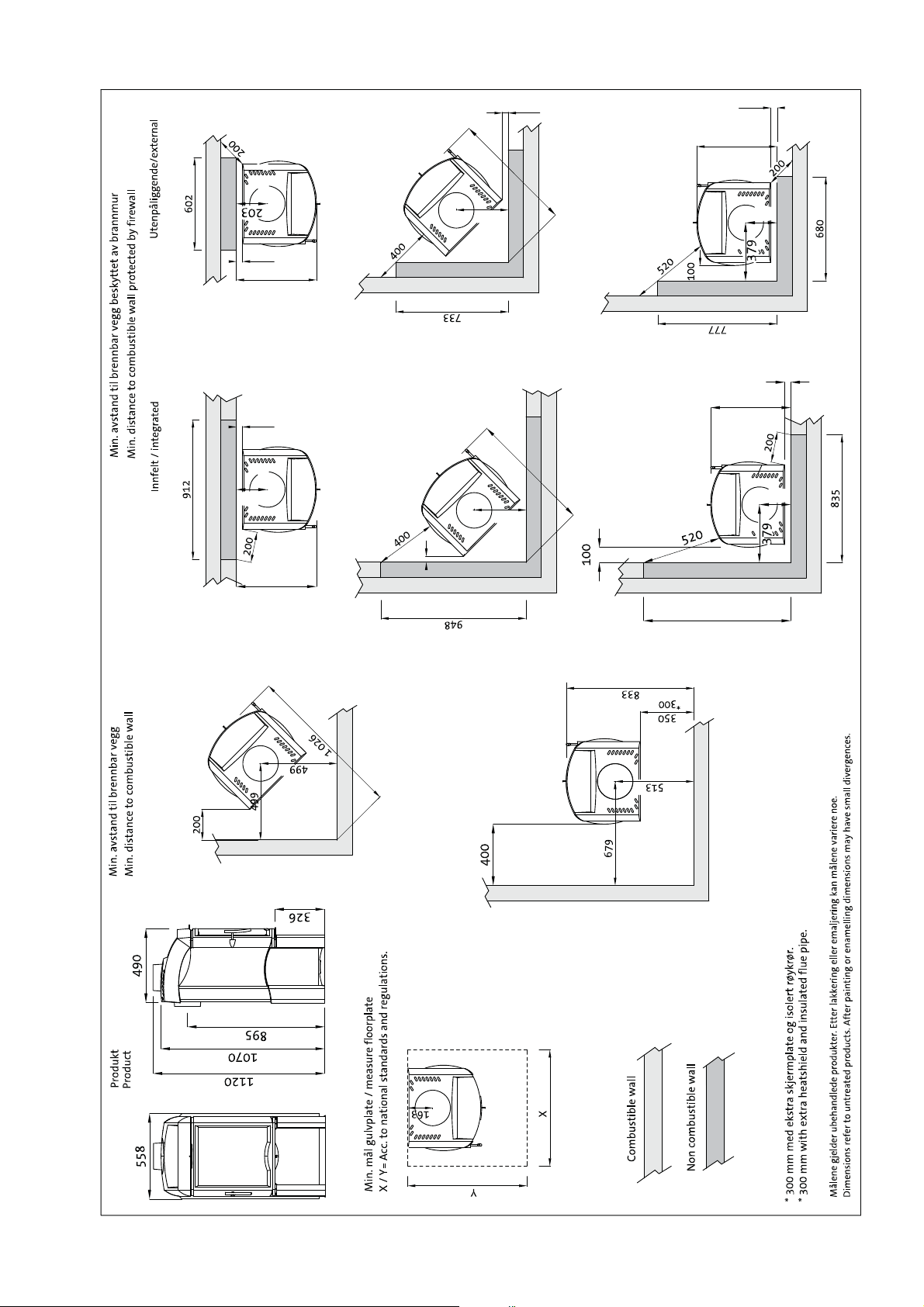

Produktmål, avstander.: Se fig. 1

kleberstein (tilleggsutstyr)

tverrsnitt

Klebersteinsmykke, ekstra skjermplate

Product:

Jøtul

Room heater fired by solid fuel

Standard Minimum distance to adjacent combustible materials: Minimum distance to adjacent combustible materials: Emission of CO in combustion products Flue gas temperature Nominal heat output Efficiency Operation range Fuel type Operational type The appliance can be used in a shared flue.

Classification

Klasse II

OGC

Certificate/ standard

Country

Norway

Sweden

EUR Intermittent

Follow user`s instructions. Use only recommended fuels.

Montage- und Bedienungsanleitung beachten. Verwenden Sie nur empfohlenen Brennstoffen.

Respectez les consignes d'utilisation. Utilisez uniquement les combustibles recommandés.

Serial no: Y-xxxx, Year: 200x

Manufacturer:

Jøtul AS POB 1441 N-1602 Fredrikstad Norway

: : : : : : :

Approved by

SP Sveriges Provnings- och Forskningsinstitut AB SP Swedish National Testing and Research Institute

På samtlige av våre produkter finnes et skilt som angir serienummer og år. Skriv av dette nummeret på avmerket sted i installasjonsanvisningen. Dette serienummeret skal alltid oppgis ved kontakt med forhandler eller til Jøtul.

Serial no.

221546

Tekniske data i h.h.t. EN 13240

Nominell varmeavgivelse: 8,0 kW Røykgass massestrøm: 9,0 g/s Anbefalt skorsteinstrekk: 12 Pa Virkningsgrad: 75%@8,2 kW CO emisjon (13% O Røykgasstemperatur: 340o C

): 0,08%

Driftsform: Intermitterende

Med intermitterende forbrenning menes her vanlig bruk av et ildsted. Dvs. at ved fortsatt ønsket fyring, legges i nytt brensel straks det forrige ilegget har brent ned til glør.

Forbruk av ved

Jøtul F 350 har med sin virkningsgrad en nominell varmeavgivelse på 8,0 kW. Forbruk av ved, ved nominell varmeavgivelse: Ca. 2,6

kg/t. Størrelsen på veden bør være:

Opptenningsved (finkløvd ved):

Lengde: 30 cm Diameter: 2 - 5 cm Mengde pr. opptenning: 6 - 8 stk.

Ved (kløvd ved):

Lengde: Ca 30 cm Diameter: Ca. 8 cm Påfyllingsintervall: Ca hvert 45 minutt Ileggsstørrelse: 2,0 kg Mengde pr. ilegg: 3 stk.

Nominell varmeavgivelse oppnås ved ca. 50% åpning av opptenningstventilen og 10-25% av luftventilen .

Page 4

NO/DK

3.0 Installasjon

3.1 Gulv

Fundament

Man må forsikre seg om at fundamentet er dimensjonert for ildstedet. Se «2.0 Tekniske data» for angivelse av vekt. Gulv som ikke er festet til fundamentet - såkalt flytende gulv- anbefales fjernet under en installasjon.

Krav til beskyttelse av tregulv

Skal ildstedet anbringes på tregulv, må gulvet under og foran ildstedet, dekkes av en plate av metall eller annet egnet ikkebrennbart materiale. Anbefalt tykkelse min. 0,9 mm.

Eventuelt gulvbelegg av brennbart materiale, slik som linoleum, tepper etc. må fjernes under gulvplaten.

Krav til beskyttelse av brennbart gulv foran ildstedet

Forplaten må være i henhold til nasjonale lover og regler.

Kontakt dine lokale bygningsmyndigheter angående restriksjoner og installasjonskrav.

3.2 Vegg

• Skorsteinstverrsnittet må minimum være lik røykrørstverssnitt.

Bruk gjerne «2.0 Tekniske data» ved beregning av riktig skorsteinstverrsnitt.

• Flere fastbrenselfyrte ildsteder kan tilknyttes samme pipeløp dersom skorsteinstverrsnittet er tilstrekkelig.

• Tilslutning til skorstein må utføres i henhold til skorsteinsleverandørenes monteringsanvisninger.

• Før det tas hull i skorsteinen, bør ildstedet prøveoppstilles riktig avmerking for plassering av ildsted og hull i skorsteinen. Se fig. 1 for minimumsmål.

• Se til at røykrøret får stigning hele veien frem til skorsteinen.

• Bruk røykrørsbend med feieluke for å sikre feiemulighet.

Vær obs på at det er særdeles viktig at tilslutninger har en viss fleksibilitet. Dette for å forhindre at bevegelser i installasjonen fører til sprekkdannelser. NB! En korrekt og tett tilslutning er

meget viktig for produktets funksjon.

Anbefalt skorsteinstrekk, se «2.0 Tekniske data». Ved for høy trekk kan man installere og betjene et røykrørsspjeld for å regulere ned trekken.

for

3.5 Montering

NB! Kontroller at ildstedet er fri for skader før installasjonen begynner.

Produktet er tungt! Sørg for hjelp når det skal settes opp og monteres.

Avstand til vegg av brennbart materiale se fig. 1.

Ildstedet er tillatt brukt med uisolert røykrør med de avstander til vegg av brennbart materiale som vist i fig. 1.

Avstand til vegg dekket av brannmur

Kontakt dine lokale bygningsmyndigheter angående restriksjoner og installasjonskrav.

Krav til brannmur

Brannmuren skal være minimum 100 mm tykk og være utført i teglstein, betongstein eller lettbetong. Andre materialer og konstruksjoner med tilfredsstillende dokumentasjon kan også benyttes.

Avstand til ikke brennbar vegg

Med ikke brennbar vegg menes her en ikke bærende vegg av gjennomgående murverk/betong.

Kontakt dine lokale bygningsmyndigheter angående restriksjoner og installasjonskrav.

3.3 Tak

Det må være en avstand på minimum 1000 mm til brennbart tak over ildstedet.

3.4 Skorstein og røykrør

• Ildstedet kan tilknyttes skorstein og røykrør godkjent for fastbrenselfyrt ildsted med røykgasstemperatur som angitt i «2.0 Tekniske data».

Produktet leveres i ett kolli. Ovnen med medfølgende eske som inneholder et røykuttak med pakning og skruer, deksel + pakning, kubbestopper, samt et håndtak for betjening av askeluke.

Valg av røykuttak

Ildstedet bør prøvemonteres først uten at det tas hull i skorsteinen. Se fig. 1 for mål til vegg av brennbart materiale. Avmerk hull for røykrøret. Ildstedet kan monteres med Ø 150 mm røykrør innvendig, eller Ø 175 mm utenpå.

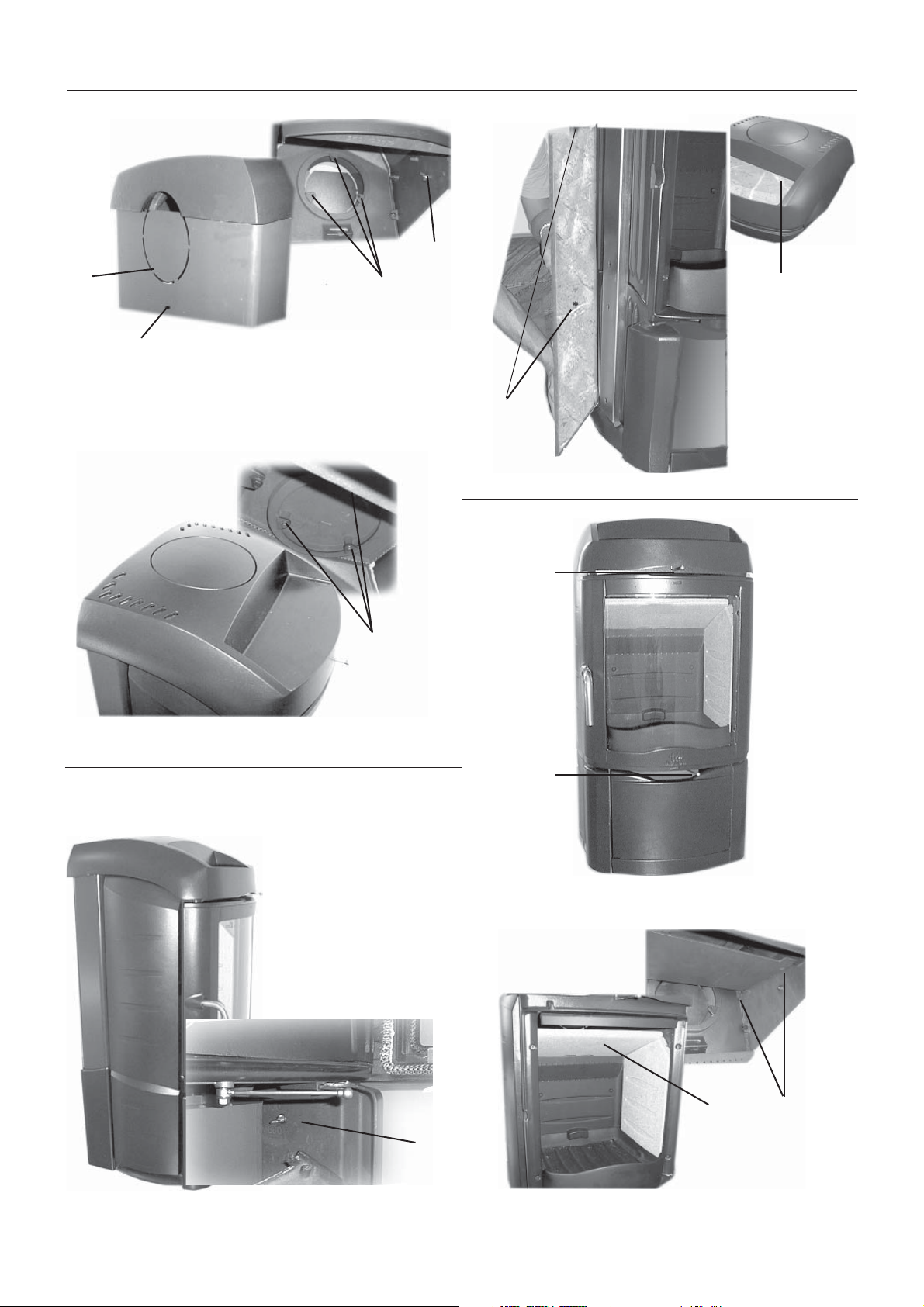

Bakuttak av røykrør (se fig. 2)

• Skru ut skruen midt på bakre skjermplate (C). Løft platen opp

og ut av kanten nede.

• Fjern den utstansede delen bak på skjermplaten (A) ved hjelp

av en baufil eller avbitertang. Fest så røykuttaket ved bruk av pakning og de tre M6 skruene som ligger i skrueposen (B) fra innsiden.

• Sett på plass skjermplaten igjen og fest skruen. OBS! Husk å dekke røykhullsåpningen på topplaten med dekkplaten. Skruene til denne festes fra innsiden. (Se fig.3.)

Topputtak av røykrør (se fig. 3)

1. Monter røykuttaket på toppen.

2. Plasser pakningssnoren rundt nederste del av røykrørets smale ende og før denne inn i produktets røykuttak.

3. Monter røykrøret.

OBS! Husk å dekke røykhullsåpningen på bakplaten med dekkplaten. Skruene til denne festes fra innsiden. (Se fig. 3)

Page 5

NO/DK

3.6 Kontroll av funksjoner (fig. 6)

Når produktet er oppstilt, kontroller alltid betjeningshåndtakene. Disse skal bevege seg lett, og virke tilfredsstillende.

Opptenningsventil (A) og Luftventil (B)

Venstre posisjon = lukket Høyre posisjon = fullt åpnet

3.7 Fjerning av aske

Ildstedet er utstyrt med en askeløsning.

• Løft opp askeluken.

• Bruk et passende verktøy og skyv asken ned gjennom luken.

• Når askebøtten skal tømmes, vippes først askeluken opp ved hjelp av det løse håndtaket, og bøtten fjernes.

Se forøvrig beskrivelse av hvordan håndtere aske i Generell bruksog vedlikeholdsanvisning under pkt. «6.1 Brannforebyggende

tiltak».

4.0 Service

Advarsel! Enhver ikke autorisert endring av produktet er ulovlig!

Det må kun brukes originale reservedeler!

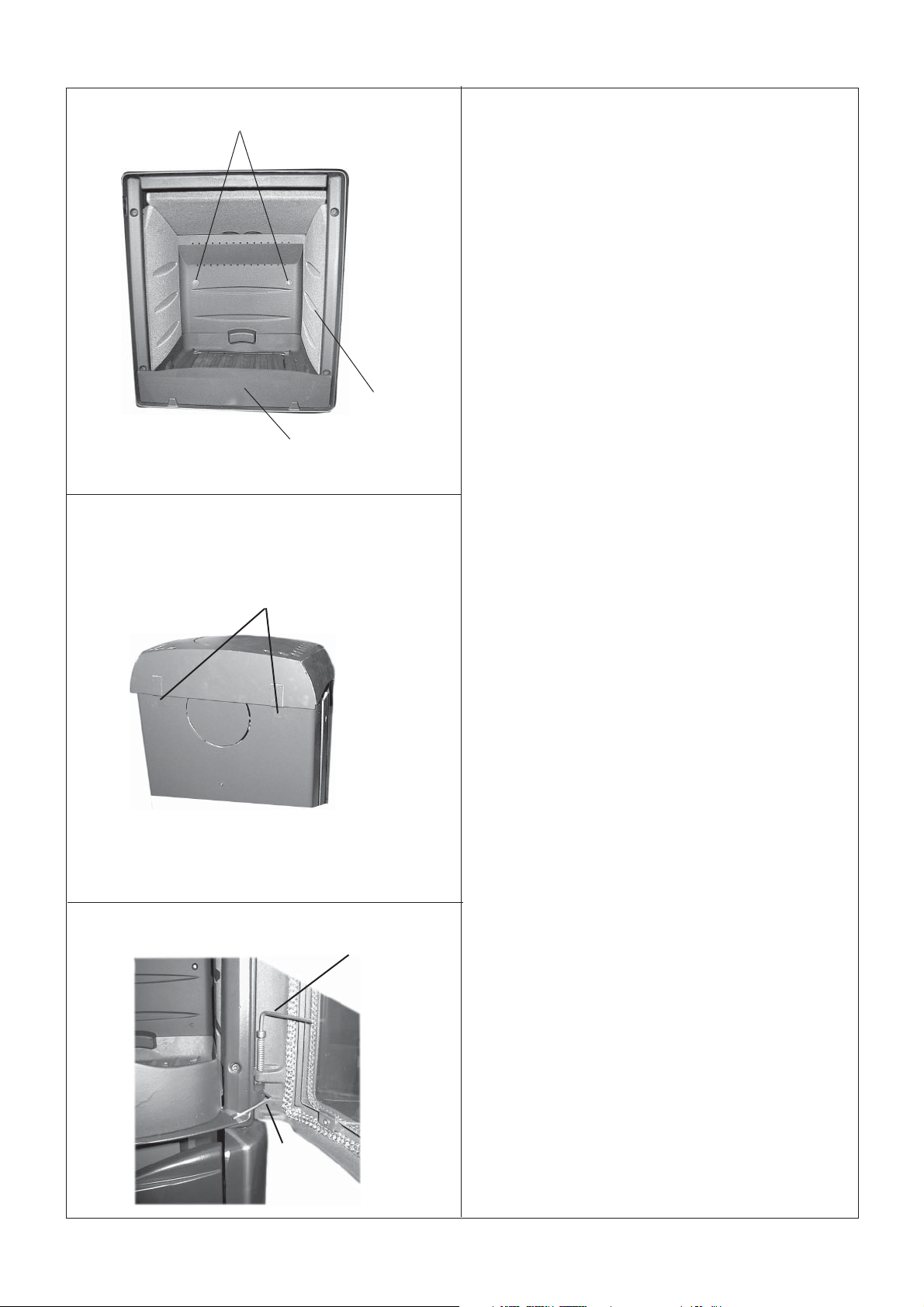

4.1 Utskifting av hvelv (fig. 7)

• Løft hvelvet (vermikulitt-platen) (A) fram og ta det ut av døren. Det er da lett å komme til ledeplaten (B) for evt. å fjerne denne. Denne ligger på to ribber i sideplatene. Kant den ned og ta den ut gjennom døren.

For tilbakemontering- følg samme prosedyre i omvendt rekkefølge.

4.2 Utskifting av brennplater/fyrbunn

(fig. 8)

• Fjern kubbestopperen (7A)

• Løft ut hvelvet (vermikulitt-platen) (8A)

• Ta ut sidebrennplatene (7B) ved å løfte disse litt opp og ut. (Brukes hjelpemidler så vær oppmerksom på at vermikulittplatene kan ta skade ved hard behandling).

• Skru ut de 2 unbrakoskruene bak på bakre brennplate (7D) og løft brennplaten ut. Sjekk at pakningener hel og på plass.

• Fjern først askeluken - løft så opp fyrbunnen og ta den ut.

Ved montering følges samme prosedyre i omvendt rekkefølge.

5.0 Tilleggsutstyr

Sideplater i kleberstein - kat.nr. 350721

Montering

• Løsne vingemutterne (se fig. 4A) på innsiden av soklene.

• Hekt av støpejernsplatene og fest klebersteinene på samme

måte (fig. 5A).

• Ved hjelp av vingemutterne på innsiden justeres platene slik

at de står i vinkel, og at det blir minst mulig spalte mellom topplate og sideplater.

• Skru så fast vingemutterne igjen.

NB! Vær oppmerksom på at sideplatene er tunge og lett kan skades ved støt!

Vær dessuten spesielt oppmerksom på platenes kanter, hjørner og punkter som kommer i berøring med andre harde deler (f.eks. metall)!

Klebersteinsmykke - kat.nr. 350720

• Legg klebersteinsmykket løst på plass (fig. 5B).

Ekstra skjermplate (fig. 9)

Montering:

• Hold platen opp bak på produktet.

• Merk av hvor hullene kommer på eksisterende skjermplate, og bor to hull Ø 4 mm.

• Fest med medfølgende karosseriskruer.

Obs! Monteres ovnen uten ekstra skjermplate skal minimum avstand til vegg i bakkant være 200 mm.

Page 6

SVENSKA

Installationsmanual med tekniska data

1.0 Kontroll och lagstiftning .............................. 6

2.0 Tekniska data................................................ 6

3.0 Installation ....................................................7

4.0 Service ........................................................... 8

5.0 Tillval ............................................................ 8

Figures/ Pictures ..................................................32

Allmänn användnings- och underhållsmanual

6.0 Säkerhetsanvisningar

7.0 Bränsleval

8.0 Användning

9.0 Underhåll

10.0 Driftsproblem – felsökning

1.0 Kontroll och lagstiftning

Installation av en eldstad måste ske i enlighet med varje lands gällande bestämmelser. Samtliga lokala regler, inklusive de som gäller landsstandard och europeisk standard, måste följas när produkten installeras.

Med produkten bifogas både en installationsmanual med teknisk information och en manual om allmän användning och underhåll. Installationen får inte användas förrän den har inspekterats av en fackman.

Det finns en namnskylt i värmebeständigt material på produkten.

Den innehåller uppgifter om identifikation och dokumentation av produktet.

2.0 Tekniska data

Material: Gjutjärn Material sidoplattar: Gjutjärn eller täljsten(extrautrustning) Ytbehandling: Lack Bränsle: Ved Max. vedlängd: 35 cm Rökuttag: Topp och bak Rökrör, mått: Ø 150 mm, 177 cm Vikt, ca.: Eldstad: 170 kg Sido- och topplattar i täljsten: 54 kg Tillval: Sidoplattar i täljsten, Topplatta i

täljsten, extra skärmplåt

Produktmått: Se fig. 1

tvärsnitt

Product:

Jøtul

Room heater fired by solid fuel

Country

Classification

Certificate/

Klasse II

OGC

standard

Norway

Sweden

EUR Intermittent

Follow user`s instructions. Use only recommended fuels.

Montage- und Bedienungsanleitung beachten. Verwenden Sie nur empfohlenen Brennstoffen.

Respectez les consignes d'utilisation. Utilisez uniquement les combustibles recommandés.

Serial no: Y-xxxx, Year: 200x

Manufacturer:

Jøtul AS POB 1441 N-1602 Fredrikstad Norway

: : : : : : :

Approved by

SP Sveriges Provnings- och Forskningsinstitut AB SP Swedish National Testing and Research Institute

På alla våra produkter finns det en etikett som visar serienummer och år. Skriv detta nummer på den plats som anges i installationsinstruktionerna.

Uppge alltid detta nummer när du kontaktar din återförsäljare eller Jøtul.

Serial no.

221546

Teknisk information enligt EN 13240

Nominell värmeavgivning: 8,0 kW Rökgas, massaflöde: 9,0 g/s Rekommenderat skorstensdrag: 12 Pa Effektivitet: 75%@8,2 kW CO-emission (13 % O OGC-emission (13 % O Rökgastemperatur: 340

): 0,08 %

): 85 mg/m3n

Drifttyp: Intermittent

Intermittent förbränning betyder i den här kontexten normal användning av eldstaden, d.v.s. att nytt bränsle tillsätts så snart bränslet brunnit ned till en passande mängd glödande kol.

Förbrukning av ved

Jøtul F 350 har en nominell värmeavgivning om 8,0 kW. Vedåtgång med nominell värmeavgivning: ca 2,6 kg/timme.. Vedens storlek ska vara:

Tändved:

Längd: 30 cm Diameter: 2 – 5 cm Mängd per brasa: 6 – 8 vedträn

Kluven ved:

Längd: Ungefär 30 cm Diameter: Ungefär 8 cm Tid mellan nya vedträn: Ungefär 45 minuter Storlek på brasan: 2,0 kg Mängd per brasa: 3 vedträn

Den nominella värmeavgivningen uppnås när upptändningsventilen är öppnad till 50% och toppdrag på 20-

25%.

Page 7

SVENSKA

3.0 Installation

3.1 Golv

Fundament

Kontrollera att underlagets mått passar för eldstaden. I «2.0 Tekniska data» finns viktspecifikationer. Vi rekommenderar att

golvmaterial som inte sitter fast i underlaget – så kallat flytande golv – avlägsnas före installationen.

Skydd av trägolv

Om eldstaden ska monteras på ett trägolv ska du täcka golvet under och framför eldstaden med en plåt av metall eller annat värmebeständigt material. Rekommenderad minimitjocklek är

0,9 mm. Allt golvmaterial av antändbart material, t.ex. linoleum och

mattor, måste avlägsnas från platsen för golvplåten.

Krav för skydd av antändbart golvmaterial framför eldstaden

Golvplåtens utformning måste följa tillämpliga lagar och förordningar. Kontakta lämplig myndighet för information om

förordningar och installationskrav.

3.2 Väggar

Avstånd till vägg av antändbart material – se fig. 1.

Du kan använda eldstaden med ett oisolerat rökrör om avståndet är tillräckligt till väggar av antändbart material, enligt fig. 1.

Avstånd till väggar täckta av en brandvägg

Kontakta lämplig myndighet för information om förordningar och installationskrav.

Brandväggskrav

Brandväggen måste vara minst 100 mm tjock och den ska bestå av tegel, betong eller lättbetong. Du kan även använda andra material eller konstruktioner som uppfyller kraven.

Avstånd till icke-brandsäkra väggar

Med brandsäkra väggar avses icke-bärande väggar som består helt av tegel eller betong.

Kontakta lämplig myndighet för information om förordningar och installationskrav.

3.3 Tak

Minsta tillåtna avstånd till ett antändbart tak ovanför eldstaden är 1000 mm.

3.4 Skorstenar och rökkanaler

• En skorsten kan anslutas till eldstaden eller rökröret för eldstäder för fast bränsle med en rökgastemperatur som anges i «2.0 Tekniska data».

• Skorstenens tvärsnitt måste vara minst lika stort som rökkanalens tvärsnitt. Beräkna skorstenens tvärsnitt med hjälp av «2.0 Tekniska data».

• Flera eldstäder för fast bränsle kan anslutas till samma skorsten om skorstenens tvärsnitt är tillräckligt stort.

• Anslutning till skorsten måste utföras enligt skorstensleverantörens monteringsanvisning.

• Eldstaden bör ställas upp på prov innan håltagning sker i skorstenen. Markera för rätt placering av eldstad och hål i skorstenen. Se fig. 1 för minimumsmått.

• Se till att rökröret får en höjning hela vägen fram till skorstenen.

• Använd rökrör med sotlucka för att säkra tillgång till sotningen.

Observera att det är utomordentligt viktigt att anslutningar har en viss flexibilitet. Detta för att förhindra att rörelser i installationen leder till sprickor i anslutningen. NB! En korrekt

och tät anslutning är mycket viktig för eldstadens funktion.

Draget i skorstenen, se «2.0 Tekniska data». Vid för högt drag kan man installera och betjäna et rökrörsspjäll för att reglera ner draget.

3.5 Montering

Obs! Kontrollera att eldstaden är oskadad innan installationen påbörjas.

Produkten är tung! Se till att du får hjälp vid resning och installation av eldstaden.

Produkten levereras i ett kolli. I kollit med kaminen finns en

förpackning med rökuttag, packning, skruv,täckplatta + packning och kubbstopp.

Val av rökuttag

Kaminen bör provmonteras innan man tar hål i murstocken. Monteras med aslutningsrör Ø 150 mm inv./Ø 175 mm utv. Jøtul F 350 har rökuttag både bak och på toppen.

Bakmontering av rökrör (se fig. 2)

• Skruva ut skruven i mitten på bakra skärmplåt (C). Lyfta upp plåten och ut av kanten nedantil.

• Avlägsna den utstansade delen bak på ryggplåten (A). Använd bågfil eller avbitartång. Fäst rökstosen inifrån (A) med hjälp

av packningen och M6 skruvarna

• Placera skjärmplåten tillbaka och fästa skruven.

OBS! Glöm inte att täcka hålet för rökuttaget på toppen med täckplattan. Skruvarna fästes från insidan (fig. 3).

Toppmontering av rökrör (se fig. 3)

1. Montera rökstosen på toppen.

2. Utrymmet mellan rökstos och rökrör tätas med bifogat tätningssnöre (inv. montage Ø 150 mm).

3. Montera rökröret.

OBS! Glöm inte att täcka hålet för rökuttaget bak med täckplattan. Skruvarna fästes från insidan (fig. 3).

Oisolerat rökrör

Rökröret måste skyddas i ca. 600 mm höjd om avståndet från rökrörets yta till vägg av antändbart material är mindre än 300 mm. Se fig. 1. Strålningsskydd för rökrör kan beställas hos din Jøtulförhandlare.

som ligger i en påse (B).

Page 8

SVENSKA

3.6 Kontroll av funktioner (se fig. 6)

När eldstaden är uppmonterad, kontrollera alltid alla reglage. Dessa ska kunna betjänas utan motstånd och fungera tillfredsställande. Jøtul F 350 är utrustad med följande reglage:

Upptändningsventil (A) och toppdrag (B).

Vänsterläge = stängt Högerläge = helt öppet

3.7 Ta bort aska

Eldstaden är utrustat med en invändig askhink.

• Lyft upp askluckan.

• Använd ett lempligt värktyg och skrapa ner askan genom luckan. När askhinken ska tömmas, lyfts askluckan upp med hjälp av det lösa handtaget, och hinken tas bort.

En beskrivning om hur askan ska tas om hand finns i manualen om allmän användning och underhåll under punkt

«6.1 Brandskyddsåtgärder».

4.0 Service

Varning! Du får inte ändra produkten på något sätt som inte

medges av tillverkaren. Använd endast originalreservdelar.

4.1 Utbyte av valv (fig. 7)

• Demontera brännplattorna (se eget avsnitt).

• Lyft luftkammaren framåt och ta ut den genom dörren. Det blir då lätt att komma åt valvplattan för att ev. ta ut denna. Valvet vilar på klackar i sidostyckena. Lyft det ned och ut genom dörren.

• Innan man på nytt monterar luftkammaren, kontrollera att packningen ligger på plats i spåret.

Följ sedan samma procedur i omvänd ordning.

4.2 Utbyte av brännplattor/

eldstadsbotten (fig. 8)

• Ta ut kubbstopparen (7A).

• Ta först ut bakre brännplattan (vermeculite-platta) (8A) därefter sidobrännplattorna (7B) genom att lyfta dessa lite upp och ut. (Om hjälpmedel används typ kniv, mejsel eller dylikt så kan brännplattan skadas vid hård behandling).

• Skruva ut de 2 unbrakoskruvarna på bakre brännplatta (7D) och lyfta ut brännplattan. Kontrollera att packningarna är hela och på plats.

• Askluckan måste tas bort innan eldstadsbotten kan demonteras.

Vid montering följer man samma procedur i omvänd ordning.

5.0 Tillval

Sidoplattar i täljsten - kat.nr. 350721

Montering

• Lossa vingmuttern (fig. 4A) på insidan av sockeln.

• Lyft av gjurtjårnplattorna och fäst täljstenen på samma sätt (fig. 5A).

• Med hjälp av vingmuttrarna på insidan justeras plattorna på så sätt att de är i vinkel, och att det är minst möjlig öppning mellan topplattan och sidoplattorna.

• Skruva fast vingmuttrarna igen.

OBS! Var uppmärksam på att täljstenarna är tunga och lätt kan skadas vid stötar.

Var dessutom speciellt uppmärksam på stenernas kanter, hörnen och punkter som kommer i beröring med andra hårda delar (t.ex. metall).

Topplatta i täljsten - kat.nr. 350720

• Lägg topplattan löst på plats (fig. 5B).

Extra skjermplåt (fig 9)

Montering:

• Håll plattan bak kaminen.

• Markera var de båda hålen ska vara på existerande skärmplåt, och borra två hål Ø 4 mm.

• Fästa med bifogade plåtskruvar.

OBS! Om kaminen monteras utan extra skärmplåt ska minimum avstånd till vägg vara 200 mm.

Page 9

ENGLISH

Installation manual with technical data

1.0 Relationship to the authorities ................... 9

2.0 Technical data .............................................. 9

3.0 Installation ..................................................10

4.0 Service ...........................................................11

5.0 Optional equipment ...................................11

Figures/ Pictures ..................................................32

General use and maintenance manual

6.0 Safety precautions

7.0 Choice of fuel

8.0 Use

9.0 Maintenance

10.0 Operational problems - troubleshooting

1.0 Relationship to the authorities

Installation of a fireplace must be according to local codes and regulations in each country. All local regulations, including

those which refer to national and European standards, must be observed when installing the product.

Both an installation manual with technical data and a manual on general use and maintenance are enclosed with the product. The installation can only be used after it has been inspected by a qualified inspector.

A name plate of heat-resistant material is affixed to the product. This contains information about identification and

documentation for the product.

2.0 Technical data

Material: Cast iron Material sideplates: Cast iron or soapstone (optional equipment) Finish: Paint Fuel: Wood Log length, max.: 35 cm Flue outlet: Top and rear Flue pipe dimension: Ø150 mm, 177 cm Approx. weight: Stove: 170 kg, Set of soapstone: 54 kg Optional extras: Side plates in soapstone, Top tile insoapstone, extra rear

heat shield

Dimensions, distances: See fig.1

cross section

Product:

Jøtul

Room heater fired by solid fuel

Classification

Klasse II

OGC

Certificate/ standard

Country

Norway

Sweden

EUR Intermittent

Follow user`s instructions. Use only recommended fuels.

Montage- und Bedienungsanleitung beachten. Verwenden Sie nur empfohlenen Brennstoffen.

Respectez les consignes d'utilisation. Utilisez uniquement les combustibles recommandés.

Serial no: Y-xxxx, Year: 200x

Manufacturer:

Jøtul AS POB 1441 N-1602 Fredrikstad Norway

: : : : : : :

Approved by

SP Sveriges Provnings- och Forskningsinstitut AB SP Swedish National Testing and Research Institute

On all our products there is a label indicating the serial number and year. Write this number in the place indicated in the installation instructions.

Always quote this serial number when contacting your retailer or Jøtul.

Serial no.

221546

Technical data according to EN 13240

Nominal heat output: 8,0 kW Flue gas mass flow: 9,0 g/s Recommended chimney draught: 12 Pa Efficiency: 75%@8,2 kW CO emission (13% O Flue gas temperature: 340

): 0,08%

Operational type: Intermittent

“Intermittent combustion” here means normal use of a stove. That is to say, if you want to continue producing heat, you add more fuel as soon as the previous load of wood has burnt down to embers.

Wood consumption

Jøtul F 350 has a nominal heat output of 8,0 kW. Use of wood,

with nominal heat emission: Approx. 1,8 kg/h. Another important factor for proper fuel consumption is that the logs are the correct size.

The size of the logs should be:

Kindling:

Length: 30 cm Diameter: 2 - 5 cm Amount per fire: 6 - 8 pieces

Firewood (split logs):

Length: Approx 30 cm Diameter: Approx. 8 cm Intervals for adding wood: Approximately every 45 minutes Size of the fire: 2,0 kg Amount per load: 3 pieces

Nominal heat emission is achieved when the ignition vent is open approximately 50% and the air vent 20-25%.

Page 10

ENGLISH

3.0 Installation

3.1 Floor

Foundations

It must be ensured that the foundations are dimensioned for the fireplace. Cf. «2.0 Technical data» for specification of weight. It is recommended that flooring which is not fastened to the foundations – so-called floating flooring – is removed during installation.

Combustible floor protection

If the fireplace is to be mounted on a combustible floor, cover the floor under and in front of the fireplace with a plate made of metal or other non-combustible material. The recommended minimum thickness is 0.9 mm.

Any flooring made of combustible material, such as linoleum, carpets, etc. must be removed from under the floor plate.

Requirement for protecting combustible flooring in front of fireplace

The front plate must be in accordance with national laws and regulations. Contact your local building authority regarding

restrictions and installation requirements.

3.2 Walls

Distance to wall made of combustible material

- see fig. 1.

You may use the fireplace with an uninsulated flue pipe provided the distances to walls made of combustible materials are as

shown in fig. 1.

• The chimney’s cross-section must be at least as big as the flue pipe’s cross-section. See «2.0 Technical data» when calculating the correct chimney cross-section.

• Several solid fuel fired appliances can be connected to the same chimney if the chimney’s cross-section is sufficient.

• Connection to the chimney must be carried out in accordance with the installation instructions from the supplier of the chimney.

• Before making a hole in the chimney the fireplace should be test-mounted in order to correctly mark the position of the fireplace and the hole in the chimney. See fig. 1 for minimum dimensions.

• Ensure that the flue pipe is inclined all the way up to the chimney.

• Use a flue pipe bend with a sweeping hatch that allows it to be swept.

Be aware of the fact that it is particularly important that connections have a certain flexibility in order to prevent movement in the installation leading to cracks. N.B. A correct and

sealed connection is very important for the proper functioning of the product.

Chimney draught; See «2.0 Technical data». If the draught is too strong you can install and operate a flue damper to control

the draught.

3.5 Assembly

N.B. Check that the fireplace is free of any damage prior to commencing installation. The product is heavy! Make sure you have assistance when erecting and installing the fireplace.

The product is delivered in one package.

The stove, with a box containing a flue outlet with gasket and screws, log retainer, heat shield, gasket and a tool to handle the grate.

Distance to walls covered by a firewall

Contact your local building authority regarding restrictions and installation requirements.

Firewall requirement

The firewall must be at least 100 mm thick and be made of brick, concrete-stone or light concrete. Other materials and

constructions with satisfactory documentation may also be used.

Distance to non combustible walls

By non combustible one means a non load-bearing wall of solid brickwork/concrete. Contact your local building authority

regarding restrictions and installation requirements.

3.3 Ceiling

There must be a minimum distance of 1000 mm to a combustible ceiling above the fireplace.

3.4 Chimneys and flue pipes

• The fireplace can be connected to a chimney and flue pipe approved for solid fuel fired appliances with flue gas temperatures specified in «2.0 Technical data».

Mounting of rear flue pipe (see fig. 2).

• Unscrew the screw in the centre of the back heat shield (C).

Lift the plate up and out of the lower edge.

• Remove the stamped part on the back of the heat shield (A)

by the aid of a hacksaw or cutters. Then fasten the flue outlet from within with a gasket and the three M6 screws found in the screw bag (B).

• Replace the heat shield and fasten the screw.

Warning! Remember to cover the hole for the flue outlet on the top plate with the heat shield. Fasten the screws for this from the inside (fig. 3).

Top flue outlet (see fig. 3)

1. Mount the flue outlet to the top.

2. Place the gasket cord around the bottom part of the flue pipe’s narrow end and lead this into the product flue outlet.

3. Attach the flue pipe.

Warning! Remember to cover the hole for the flue outlet on the back plate with the heat shield. Fasten the screws for this from

the inside (fig. 3).

Page 11

ENGLISH

3.6 Control of functions (fig. 6)

When the product is set up, always check the control functions. These shall move easily and function satisfactorily.

Ignition vent (A) and air wash vent (B)

Left position = closed Right position = fully open

3.7 Ash removal

The fireplace is equipped with an ash solution.

• Lift up the ash cover and use an appropriate tool to push the ash through the opening.

• When the ash container needs to be emptied, lift up the ash cover using the loose handle and remove the container.

For the rest, see description of how to handle ash in the Manual on general use and maintenance in Point «6.1 Fire preventive

measures».

4.0 Service

Warning! Any unauthorised change to the product is illegal.

Only use original spare parts.

4.1 Changing the baffle plate (fig. 7)

• Lift the baffle plate (the vermiculite plate) (A) forward and

remove it through the door. Access is then easy to baffle plate II (B) if this needs to be removed. It rests on two ribs in the side plates.

• Edge it down and remove it through the door. For re-installation follow the same procedure in the opposite sequence.

4.2 Changing the burn plates/inner bottom plate (fig. 8)

• Remove the log retainer (7A)

• Remove the baffle plate (the vermiculite pate) (8A)

• Remove the side burn plates (7B) by lifting them up a little

and then out. (Be aware if using tools, that vermiculite plates may be damaged by rough handling).

• Unscrew the screws at the back of the rear burn plate (7D)

and remove the burn plate. Make sure the gasket is intact and properly positioned.

• Remove the ash cover and then lift up and remove the inner bottom plate.

Follow the same procedure for installation, but in the opposite sequence.

5.0 Optional Equipment

Side plates, soapstone - cat. no 350721

Mounting

• Undo the wing nuts (fig. 4A) on the inside of the bases.

• Lift off the iron cast sideplates and fasten the soapstone plates the same way (fig. 5A).

• Using the wing nuts on the inside, adjust the plates to be positioned at an angle and to leave as little gap as possible between top plate and side plates.

• Tighten the wing nuts again.

Be aware that the soapstone are heavy and may be easily damaged by impact!

Pay special attention to the edges, corners and areas of the tiles that come in contact with other hard materials (i.e. metal)!

Top tile, soapstone - cat. no. 350720

• Put the top tile loosely in place (fig. 5B).

Extra heat shield (fig 9)

Mounting

• Hold the plate up behind the stove - and mark where the two holes will appear on the existing heat shield, and drill two holes Ø 4 mm.

• You will find the extra screws in a separate bag.

Attention! If the product is mounted with an extra heat shield, see fig. 1 for distances from wall to stove.

Page 12

FRANCAIS

Manuel d’installation et données techniques

1.0 Relations avec les autorités ........................ 12

2.0 Données techniques ................................... 12

3.0 Installation .................................................. 13

4.0 Maintenance ...............................................14

5.0 Équipements disponibles en option .......... 15

Figures/ Pictures ..................................................32

Manuel général d’utilisation et d’entretien

6.0 Consignes de sécurité – Généralités

7.0 Choix du combustible

8.0 Instructions d’utilisation

9.0 Entretien

10.0 Dysfonctionnements – Causes et dépannage

1.0 Relations avec les autorités

L’installation d’un foyer est soumise aux législations et réglementations nationales en vigueur. Les réglementations locales, y compris celles se rapportant aux normes nationales et européennes, doivent être respectées lors de l’installation du produit.

Les instructions de montage, d’installation et d’utilisation sont fournies avec l’appareil. L’installation ne doit pas être utilisée avant d’avoir été inspectée et approuvée.

Une plaque signalétique thermorésistante se trouve sur le bouclier thermique, sous l’appareil. Elle comporte les informations suivantes : fabricant, adresse, nom du produit, référence catalogue, norme de fabrication, référence de production et puissance.

2.0 Données techniques

Matériau: Fonte, habillage en fonte ou pierre

Traitement de surface: Peinture Combustible: Bois exclusivement Longueur maximale des bûches: 35 cm Raccordement: Dessus et à l’arrière Conduit de raccordement : Ø150 mm, section de 177 cm Poids approximatif: Poêle 170 kg

Accessoires optionnels: Plaques latérales en pierre ollaire,

Dimensions, distances

ollaire

Plaques latérales en pierre ollaire 54 kg

pierre ollaire supérieure, bouclier thermique supplémentaire

: Voir Fig. 1.

Product:

Jøtul

Room heater fired by solid fuel

Country

Classification

Certificate/

Klasse II

OGC

standard

Norway

Sweden

EUR Intermittent

Follow user`s instructions. Use only recommended fuels.

Montage- und Bedienungsanleitung beachten. Verwenden Sie nur empfohlenen Brennstoffen.

Respectez les consignes d'utilisation. Utilisez uniquement les combustibles recommandés.

Serial no: Y-xxxx, Year: 200x

Manufacturer:

Jøtul AS POB 1441 N-1602 Fredrikstad Norway

: : : : : : :

Approved by

SP Sveriges Provnings- och Forskningsinstitut AB SP Swedish National Testing and Research Institute

Tous nos produits sont livrés avec une étiquette reprenant le numéro de série et l’année. Reportez ce numéro à l’endroit indiqué dans les instructions d’installation.

N’oubliez pas de le mentionner à chaque fois que vous contactez votre revendeur ou Jøtul.

Serial no.

221546

Données techniques conformes à la norme EN 13240

Puissance thermique nominale : 8,0 kW Débit massique de fumées : 9,0 g/s Tirage recommandé : 12 Pa Rendement : 75 %@8,2 kW Taux de CO (13 % O Température des fumées : 340

) : 0,08 %

Mode de fonctionnement : intermittent La « combustion intermittente » correspond à une utilisation

normale du foyer, avec rechargement dès que le combustible a brûlé et formé suffisamment de braises.

Nous vous recommandons de vous inspirer des règles du D.T.U.

24.2.2. Vous devez lire entièrement le présent manuel avant de commencer l’installation et le conserver pendant toute la durée de l’utilisation du poêle.

Page 13

FRANCAIS

Le bois

Le poêle Jøtul F 350 délivre une puissance thermique nominale de 8,0 kW. Utilisation de bois avec puissance thermique nominale : env. 2,6 kg/h. L’efficacité de la combustion du bois dépend également d’un autre facteur tout aussi important:

Pour le bois d’allumage :

Longueur : 30 cm Diamètre : 2 - 5 cm Quantité par flambée : 6 - 8 bûches

Pour le bois de chauffage (fendu) :

Longueur : env 30 cm Diamètre : env. 8 cm Fréquence d’approvisionnement en bois : env. 45 min. Taille du feu : 2,0 kg Nombre de bûches à chaque réapprovisionnement : 3 bûches

La puissance de chauffage nominale s’obtient lorsque le registre d’air est ouvert à environ 50 % et lorsque le registre d’allumage est 20-25% environ.

3.0 Installation

3.2 Les murs

Distance recommandée séparant le poêle d’un matériau combustible (voir fig. 1)

L’utilisation d’un poêle avec un conduit non isolé est autorisée, à condition que les distances séparant le poêle des matériaux combustibles du mur soient conformes à celles de la fig. 1.

Distance séparant le poêle d’un mur ininflammable

Contacter les autorités locales compétentes (construction) pour connaître les restrictions et les exigences liées à l’installation.

Exigences relatives au mur ininflammable.

Le mur ininflammable doit faire au minimum 100 mm d’épaisseur ; il doit être en briques, en béton ou en béton léger. D’autres matériaux approuvés peuvent également être utilisés.

Distance séparant le poêle d’un mur incombustible

Un mur incombustible se rapporte à un mur porteur en briques/ béton.

Contacter les autorités locales compétentes (construction) pour connaître les restrictions et les exigences liées à l’installation.

3.1 Le sol

Socle

Il convient de s’assurer que le socle présente des dimensions adaptées au poêle. Voir «2.0 Données techniques» pour les normes de poids. Il est recommandé d’enlever le revêtement de sol si celui-ci n’est pas fixé au socle (parquet flottant) pendant l’installation.

Protection d’un sol en bois

Si le poêle est installé sur un sol combustible, recouvrir le sol environnant (sous et à proximité de l’appareil) d’une plaque métallique ou constituée d’un autre matériau incombustible. Pour cette plaque en acier, l’épaisseur minimale recommandée est de 0,9 mm.

Tout revêtement de sol combustible (linoléum, moquette, etc.) doit être retiré de la surface couverte par la plaque de sol.

Exigences relatives à la protection d’un revêtement de sol combustible à l’avant du poêle

La plaque avant doit être conforme aux législations et aux réglementations nationales en vigueur.

Contacter les autorités locales compétentes (construction) pour connaître les restrictions et les exigences liées à l’installation.

3.3 Le plafond

Un espace d’au minimum 1000 mm doit être respecté entre le poêle et un plafond combustible.

3.4 Cheminées et conduits

• Le poêle peut être relié à une cheminée et à un conduit approuvés pour les poêles à combustible solide, avec les températures de fumées spécifiées dans la section « 2.0 Données techniques ».

• La section minimale de la cheminée doit correspondre à celle du conduit. Pour calculer la section adéquate de la cheminée, voir la section « 2.0 Données techniques ».

• Plusieurs poêles à combustible solide peuvent être raccordés à la même cheminée si la section de la cheminée le permet.

• Le raccordement à la cheminée doit être réalisé conformément aux D.T.U. 24.2.1 et 24.2.2 ; ainsi qu’aux instructions d’installation du fournisseur de la cheminée.

• Procéder à un montage d’essai du poêle avant de percer un trou dans la cheminée. Voir fig. 1 pour les cotes.

• Raccordement arrière : veiller à ce que le conduit de raccordement soit incliné vers le haut.

• Utiliser un coude de conduit doté d’une trappe ou un té ou siphon afin de permettre les opérations de ramonage.

Veiller à ce que les raccordements soient souples afin d’empêcher toute fissure lors de l’installation. Remarque : un raccordement

correct et étanche est essentiel pour assurer le bon fonctionnement de l’appareil.

Tirage recommandé; Voir également les sections « 2.0 Données techniques». En cas de tirage trop important, installer et utiliser un clapet de tirage.

Page 14

FRANCAIS

3.5 Montage

Avant de commencer l’installation, s’assurer que le poêle n’a pas été endommagé au cours du transport.

Attention : l’appareil est lourd ! Plusieurs personnes sont requises pour le redresser et le positionner.

L’appareil est livré en 1 emballages.

Un poêle, en une boîte contenant la buse avec un joint et des vis, une cale, un écran thermique + un joint et une poignée multifonctions.

Montage du tuyau à l’arrière (voir fig. 2)

• Dévissez la vis située au centre de l´écran thermique arrière

(C). Soulevez la plaque et dégagez-la du bord inférieur.

• Retirez la pièce prédécoupée de la face arrière de l’écran

thermique (A)à l’aide d’une scie à métaux ou de pinces coupantes.

• Ensuite, fixez l’adaptateur ou le tuyau à l’intérieur, en utilisant

le joint et les trois vis M6 fournis dans le sachet (B).

• Réinstallez l´écran thermique et vissez correctement. Attention! N’oubliez pas de recouvrir l’orifice supérieur du conduit de raccordement avec l’écran thermique. Pour cela, serrez les vis de l’intérieur (fig.3).

Raccordement par le dessus (voir fig. 3)

1. Raccordez l’adaptateur ou le tuyau.

2. Placez le joint corde autour de la section inférieure du col du conduit de raccordement, et guidez ce dernier dans l’orifice du poêle.

Attention! N’oubliez pas de recouvrir l’orifice arrière du conduit de raccordement avec l’écran thermique. Pour cela, serrez les vis de l’intérieur (fig.3).

4.0 Maintenance

Danger : toute modification non autorisée du produit est

interdite et annule la garantie. Utiliser uniquement les pièces détachées d’origine.

4.1 Changement du déflecteur (Fig. 7)

• Soulevez le déflecteur en vermiculite (A) vers l’avant et sortezla par la porte. L’accès au déflecteur II est alors plus facile (B), si celui-ci doit être retiré. Le déflecteur repose sur deux nervures situées sur les plaques latérales. Faites-le descendre et retirezle par la porte.

Pour le remontage, répétez cette procédure dans l’ordre inverse.

4.2 Changement des plaques de doublage

(Fig. 8)

• Retirez le par-bûches (7A).

• Retirez le déflecteur en fonte et le déflecteur en vermiculite (8A).

• Retirez les plaques de doublage latérales (7B) en les soulevant légèrement et en les sortant par la porte. (Si vous utilisez des outils, n’oubliez pas qu’une manipulation brutale peut les endommager.)

• Dévissez les vis situées au dos de la plaque arrière (7D) et retirez celle-ci. Vérifiez que le joint est intact et correctement positionné.

• Retirez le couvercle du cendrier, puis soulevez la plaque intérieure du bas et retirez-la.

Pour l’installation, répétez cette procédure dans l’ordre inverse.

3.6 Contrôle des fonctions (fig. 6)

Une fois que le foyer est en place, il est impératif de vérifier tous les équipements de commande. Les éléments mobiles doivent fonctionner sans à-coups.

Le poêle Jøtul F 350 est équipé des commandes suivantes:

Entrée d’air inférieure (A) et entrée d’air supérieure (B) Position gauche = fermé Position droite = entièrement ouvert

3.7 Retrait des cendres

Le poêle est équipé d’une cendrier.

• Soulevez le couvercle du cendrier et utilisez un outil approprié pour faire tomber les cendres à travers l’ouverture. Utilisez un gant ou autre pour saisir la poignée du cendrier et déversez la cendre.

• Lorsque le tiroir à cendres doit être vidé, soulevez le couvercle du cendrier à l’aide de la poignée amovible et retirez le tiroir.

Pour plus d’informations sur les cendres, consultez le point

«6.1 Mesures de prévention anti-incendie» du Manuel général

d’utilisation et d’entretien.

Page 15

5.0 Équipements disponibles

en option

Plaques latérales en pierre ollaire -

de pièce 350721

Montage

• Déposer les écrous papillon (Fig. 4A) situés derrière les plaques de doublage latérales.

• Retirez les plaques latérales et fixez des pierres ollaires (fig. 5A).

• En vous servant des écrous à oreilles à l’intérieur, ajustez les plaques pour les positionner en biais et pour laisser le moins d’espace possible entre le couvercle et les plaques latérales.

• Resserrer les écrous papillon.

N’oubliez pas que les pierres ollaires sont lourdes et que le moindre choc risque de les endommager.

Veiller tout particulièrement à ne pas endommager les bordures, les angles et les zones venant en contact avec d’autres matériaux durs (métalliques par exemple)!

FRANCAIS

Pierre ollaire supérieure - no de pièce 350720

• Posez simplement la pierre ollaire supérieures (Fig. 5B).

Bouclier thermique supplémentaire no de pièce 221225, 221226, 154625 (fig. 9)

• Mettre le bouclier thermique supplémentaire en position par rapport au poêle et repérer l’emplacement des futures vis sur le bouclier thermique existant.

• Percer deux trous Ø 4 mm. Les vis à tôle de fixation 4,8 X 16 se trouvent dans un sachet joint.

Attention ! Si ce bouclier thermique supplémentaire est mis en œuvre, cela modifie les distances de sécurité (voir fig.1)

Page 16

ESPAÑOL

Manual de instalación con información técnica

1.0 Relación con las autoridades ......................16

2.0 Información técnica ...................................16

3.0 Instalación ................................................... 17

4.0 Servicio ........................................................18

5.0 Equipo opcional ..........................................19

Figures/ Pictures ..................................................32

Manual de uso general y mantenimiento

6.0 Medidas de seguridad

7.0 Elección del combustible

8.0 Uso

9.0 Mantenimiento

10.0 Problemas de funcionamiento: solución de problemas

1.0 Relación con las autoridades

La instalación de una estufa debe efectuarse con arreglo a la normativa legal de cada país.

La instalación del producto debe cumplir toda la normativa local en vigor, incluyendo la que se aplica a nivel nacional y europeo.

Se suministran un manual de instalación con datos técnicos y un manual sobre el uso y mantenimiento generales. La instalación sólo puede utilizarse una vez que haya sido revisada por un inspector cualificado. Una placa de identificación del material resistente al calor está fijada en el producto. La placa contiene información de

identificación y documentación del producto.

2.0 Información técnica

Material: Hierro fundido y le placas laterales

Acabado: Pintura Combustible: Madera Longitudmáxima de los troncos: 35 cm Salida de humos: Superior y posterior Dimensión del tubo de humos: Ø150 mm, 177 cm

Peso aprox.: La estufa: 170 kg, placas de piedra

Equipo opcional: Placas laterales piedra de jabón, Azulejo superior, pantalla térmica

Dimensiones, distancias: Vea la figura 1

Información técnica conforme a EN 13240

Producción térmica nominal: 8,0 kW Flujo másico de los gases de combustión: 9,0 g/s Tiro de chimenea recomendado: 12 Pa Rendimiento: 75%@8,2 kW Emisión de CO (13% O Temperatura de los gases de combustión: 340 C

Tipo de funcionamiento: Intermitente

En este contexto, “combustión intermitente” hace referencia al uso normal de un calentador. Es decir, para seguir produciendo calor ha de añadirse más combustible tan pronto la carga de madera anterior haya sido reducida a rescoldos.

de hierro fundido/ piedra de jabòn

sección

transversal

de jabón: 54 kg

adicional.

): 0,08%

Product:

Jøtul

Room heater fired by solid fuel

Country

Classification

Norway

Klasse II

OGC

Sweden

EUR Intermittent

Follow user`s instructions. Use only recommended fuels.

Montage- und Bedienungsanleitung beachten. Verwenden Sie nur empfohlenen Brennstoffen.

Respectez les consignes d'utilisation. Utilisez uniquement les combustibles recommandés.

Serial no: Y-xxxx, Year: 200x

Manufacturer:

Jøtul AS POB 1441 N-1602 Fredrikstad Norway

Certificate/ standard

Approved by

SP Sveriges Provnings- och Forskningsinstitut AB SP Swedish National Testing and Research Institute

Madera

Jøtul F 350 tiene una producción de calor nominal de 8,0 kW. Uso de madera, con la emisión de calor nominal: Aprox. 2,6 Kg/h. Otro factor importante para optimizar el consumo de combustible es que los troncos tengan el tamaño correcto. El tamaño de los

troncos debe ser:

Todos nuestros productos disponen

: : : : : : :

de una etiqueta que indica su número de serie y año. Escriba este número en el lugar indicado para ello en las instrucciones de instalación.

Indique siempre este número cuando se ponga en contacto con su distribuidor o con Jøtul.

Serial no.

221546

Astillas:

Longitud: 30 cm Diámetro: 2 - 5 cm Cantidad por fuego: 6 - 8 trozos

Leña (troncos partidos):

Longitud: Aprox 30 cm Diámetro: Aprox. 8 cm Intervalos de adición de madera: cada 45 minutos aproximadamente Tamaño del fuego: 2,0 kg

Cantidad por carga: 3 piezas

La emisión de calor nominal se alcanza cuando el respiradero de inyección de aire está abierto aproximadamente el 50% y tiro superior 20-25%.

Page 17

ESPAÑOL

3.0 Instalación

3.1 Suelo

Cimientos

Es necesario asegurarse de que los cimientos se corresponden con el tamaño de la estufa. Consulte «2.0 Información técnica» para conocer las especificaciones de peso. Se recomienda la retirada del suelo que no esté sujeto a los cimientos –el llamado suelo flotante– durante la instalación..

Protección de suelos de madera

Si la estufa se va a instalar en un suelo de madera, cubra el suelo de debajo y delante de la estufa con una placa de metal o de otro material incombustible. El grosor mínimo recomendado es 0,9 mm.

Si el suelo de debajo de la estufa está revestido de un material combustible, como linóleo, alfombras, etc, debe retirarlo.

Requisitos de protección del suelo combustible de delante de la estufa

La placa frontal debe cumplir la normativa legal nacional.

Póngase en contacto con el organismo local regulador de la construcción para informarse sobre las restricciones y los

requisitos de la instalación.

3.4 Chimeneas y tubos de humos

• La estufa se puede conectar a una chimenea y a un tubo de

humos aprobados para estufas de combustibles sólidos con las temperaturas de los gases de combustión que se detallan en la sección «2.0 Información técnica».

• La sección transversal de la chimenea debe ser al menos

tan grande como la del tubo de humos. Para ver la sección transversal adecuada de la chimenea, consulte la sección «2.0 Información técnica» .

• Si la sección transversal de la chimenea es suficientemente

grande, se pueden conectar varias estufas de combustibles sólidos a la chimenea.

• La conexión a la chimenea debe realizarse de acuerdo con las

instrucciones de instalación del proveedor de la chimenea.

• Antes de hacer el orificio en la chimenea, se debe efectuar una

instalación de prueba de la estufa para marcar correctamente la posición de ésta y del orificio. Para ver las dimensiones mínimas, consulte la figura 1.

• Compruebe que el tubo de humos alcanza la chimenea.

• Utilice un codo de tubo de humos con una trampilla de

deshollinado que permita deshollinar el tubo.

Es particularmente importante que los empalmes tengan cierta flexibilidad para evitar que la instalación se mueva y se produzcan fisuras. Nota: es muy importante que los empalmes

estén correctamente sellados para que el producto funcione correctamente.

El tiro de la chimenea; consulte también «2.0 Información técnica». Si el tiro es demasiado fuerte, puede instalar y utilizar un regulador de salida de humos para controlarlo.

3.2 Paredes

Distancia a paredes de material combustible – vea la figura 1.

Puede utilizar la estufa con un tubo de humos sin aislamiento siempre que las distancias a pareces de material combustible sean las que se muestran en la figura 1.

Distancia a paredes cubiertas por un muro cortafuegos

Póngase en contacto con el organismo local regulador de la construcción para informarse sobre las restricciones y los requisitos de la instalación.

Requisitos del muro cortafuegos

El muro cortafuegos debe tener un grosor mínimo de 100 mm y estar hecho de ladrillo, hormigón armado u hormigón ligero. Pueden utilizarse otros materiales y estructuras que cuenten con la documentación correcta como.

Distancia a paredes incombustibles

Por incombustible se entiende un muro que no sea de carga y esté hecho de albañilería u hormigón continuo.

Póngase en contacto con el organismo local regulador de la construcción para informarse sobre las restricciones y los requisitos

de la instalación.

3.3 Techo

Entre la estufa y el techo combustible debe mediar una distancia mínima de 1000 mm.

3.5 Montaje

Nota: antes de comenzar la instalación, compruebe que la estufa no presenta daños.

La estufa pesa mucho, por lo que necesitará ayuda para levantarla e instalarla.

El producto se suministra en 1 embalajes.

La estufa, se incluye también una caja con una salida de humos con juntas y tornillos, una placa de protección + juntas, sujeción de troncos y en manejar.

Elección de salida de humos

Es aconsejable realizar un montaje de prueba antes de practicar un orificio en la chimenea. Vea en la fig. 1 las medidas de la distancia a la pared de material inflamable. Marque el orificio para el tubo de humos (preste atención a la elevación hasta la chimenea). La estufa se puede instalar con un tubo de humos interno de 150 mm de diámetro o con uno externo de 175 mm de diámetro.

Instalación del tubo de humos en la parte posterior (vea la fig. 2).

• Afloje el tornillo del centro de la pantalla térmica posterior

(C). Levante la placa y sáquela del borde inferior.

• Retire la parte estampada de la cara posterior de la placa

de protección (A) utilizando una sierra para metales o una cizalla. A continuación, asegure la salida de humos desde dentro con una junta y los tres tornillos M6 incluidos en la bolsa de tornillos (B).

• Vuelva a colocar la pantalla térmica y atorníllela hasta que

quede bien sujeta.

Page 18

ESPAÑOL

Advertencia: No se olvide de cubrir el orificio para la salida de humos en la placa superior con la placa de protección. Asegure los tornillos de la placa de protección desde el interior (fig. 3).

Salida de humos superior (vea la fig. 3)

1. Instale la salida de humos en la parte superior.

2. Coloque el cordón de junta alrededor de la parte inferior del extremo estrecho del tubo de humos e introduzca el tubo en la salida de humos del producto.

3. Asegure el tubo del conducto de humos.

Advertencia: No se olvide de cubrir el orificio para la salida de humos en la placa posterior con la placa de protección. Asegure los tornillos de la placa de protección desde el interior (fig. 3).

Tubo de humos sin aislamiento:

Jøtul F350 está aprobada para utilizarse con tubos de humos sin aislamiento con las distancias descritas en la fig. 1.

3.6 Control de los mandos (fig. 6)

Cuando la hogar esté instalada, compruebe siempre las funciones de control, que deberán moverse con facilidad y funcionar correctamente.

Ventilador de encendido (A) y tiro superior (B)

Posición izquierda = cerrados Posición derecha = totalmente abiertos

3.7 Retirada de la ceniza

La chimenea está equipada con una disolución de la ceniza.

• Levante la cubierta de ceniza y utilice la herramienta correcta para empujar la ceniza por la abertura.

• Cuando haya que vaciar el depósito de ceniza, levante la cubierta de ceniza con el tirador suelto y saque el depósito.

Por lo demás, consulte las instrucciones de manipulación de la ceniza en el apartado «6.1 Medidas de prevención de incendios» del manual de uso y mantenimiento generales.

4.0 Servicio

Advertencia: la modificación no autorizada del producto es

ilegal. Utilice únicamente repuestos originales.

4.1 Cambio de la placa deflectora (Fig. 7)

• Levante la placa deflectora (la placa de vermiculita) (A) hacia adelante y sáquela por la puerta. El acceso al deflector será entonces fácil (B) si es necesario retirarlo. Está apoyada sobre dos nervaduras situadas en las placas laterales. Inclínela hacia abajo para sacarla a través de la puerta.

Para instalarla de nuevo, siga el mismo procedimiento en orden inverso.

4.2 Cambio de los quemadores o de

la placa inferior interna (Fig. 8)

• Retire la sujeción de troncos (7A)

• Retire la placa deflectora (la placa de vermiculita) (8A)

• Quite los quemadores laterales (7B) levantándolos un poco y sacándolos (tenga en cuenta que si utiliza herramientas, se pueden dañar las placas de vermiculita si no se cuidan debidamente).

• Afloje los tornillos de la parte posterior del quemador (7D) y retírelo. Compruebe que la junta está intacta y bien colocada.

• Retire la cubierta para la ceniza y después levante y retire la placa inferior interna.

Siga el mismo procedimiento para instalar estos elementos, pero en orden inverso.

Page 19

5.0 Equipo opcional

Placas laterales piedra de jabón no de catálogo 350721

Instalación

• Afloje las tuercas de mariposa (fig. 4A) .

• Retire los placas laterales de hierro fundido y coloque los

placas laterales piedra de jabón (fig. 5A).

• Con las tuercas de mariposa del interior, ajuste las placas en ángulo y para dejar el menor hueco posible entre la placa superior y las placas laterales.

• Vuelva a apretar las tuercas de mariposa.

Tenga presente que la piedra de jabón son pesados y se pueden dañar fácilmente si se golpean.

Preste especial atención a los bordes, esquinas y zonas de la piedra de jabón que estén en contacto con otros materiales duros (por ejemplo, metal).

Azulejo superior - no de catálogo 350720

• Coloque el azulejo superior en posición sin apretarlo (fig. 5B).

ESPAÑOL

Pantalla térmica adicional no de catálogo: 221225, 221226, 154625 (fig. 9)

Instalación

Sujete la pantallla térmica detrás de la estufa empujando hacia arriba y marque en la pantalla térmica existente los puntos donde deben coincidir los agujeros de los tornillos. Haga dos agujeros de Ø 4 mm. Los tornillos se suministran en una bolsa aparte.

Atención! Cuando el producto se monta con pantalla térmica adicional las distancias mínimas de la estufa con la pared varían (vea fig. 1).

Page 20

ITALIANO

Manuale di installazione con dati tecnici

1.0 Conformità alle leggi .................................20

2.0 Dati tecnici ................................................. 20

3.0 Installazione ................................................ 21

4.0 Assistenza ....................................................22

5.0 Accessori opzionali .....................................23

Figures/ Pictures ..................................................32

Manuale d’uso generale e di manutenzione

6.0 Misure di sicurezza

7.0 Scelta del combustibile

8.0 Uso

9.0 Manutenzione

10.0 Risoluzione dei problemi

1.0 Conformità alle leggi

L’installazione di una camino deve essere eseguita in conformità alle leggi e alle norme locali di ogni paese. L’installazione del prodotto deve essere conforme a tutte le norme locali, incluse quelle che fanno riferimento a direttive europee o specifiche del paese.

Il prodotto è corredato da un manuale di installazione con dati tecnici e da un manuale d’uso generale e di manutenzione. L’installazione può essere effettuata solo dopo un’accurata ispezione da parte di personale qualificato.

Sul prodotto è applicata una targhetta, realizzata in materiale termoresistente e contenente dati e informazioni

sull’identificazione e documentazione del prodotto.

2.0 Dati tecnici

Materiale: Ghisae Materiale piastre laterali: Ghisae o steatite (accessori) Rivestimento esterno: Vernice Combustibile Legna Lunghezza massima dei ciocchi: 35 cm Secondaria scarico fumi: Superiore e posteriore Dimensioni condotto dei fumi: Ø150 mm, sezione trasversale

Peso approssimativo: Stufe: 170 kg,

Accessori opzionali: Piastre laterali di steatite,

Dimensioni, distanze: Vedere fig.1

177 cm

piastre laterali e piastrella superiore in steatite: 54 kg

Piastrella superiore di steatite, extra schermo paracalore

Product:

Jøtul

Room heater fired by solid fuel

Classification

Klasse II

OGC

Certificate/ standard

Country

Norway

Sweden

EUR Intermittent

Follow user`s instructions. Use only recommended fuels.

Montage- und Bedienungsanleitung beachten. Verwenden Sie nur empfohlenen Brennstoffen.

Respectez les consignes d'utilisation. Utilisez uniquement les combustibles recommandés.

Serial no: Y-xxxx, Year: 200x

Manufacturer:

Jøtul AS POB 1441 N-1602 Fredrikstad Norway

: : : : : : :

Approved by

SP Sveriges Provnings- och Forskningsinstitut AB SP Swedish National Testing and Research Institute

221546

Su tutti i nostri prodotti è applicata un’etichetta che indica il numero di serie e l’anno. Annotare questo numero dove indicato nelle istruzioni di installazione. Citare sempre questo numero di serie quando ci si rivolge al rivenditore o a Jøtul.

Serial no.

Dati tecnici conformi alla normativa EN 13240

Potenza termica nominale: 8,0 kW Massa di gas prodotta dai fumi: 9,0 g/sec Tiraggio raccomandato della canna fumaria: 12 Pa Rendimento: 75%@8,2 kW Emissione di CO (13% O Temperatura dei gas prodotti dai fumi: 340

): 0,08%

Tipo di funzionamento: intermittente

In questo contesto, per "combustione intermittente" si intende il normale utilizzo di una stufa, ovvero con aggiunta di combustibile, per continuare a produrre calore, non appena si è formata una quantità adeguata di braci dal precedente carico.

Legna

L’efficienza di Jøtul F 350 garantisce una potenza termica nominale di 8,0 kW. Utilizzo di legna, con emissione nominale di calore: Circa 2,6 kg/h. Un altro fattore importante per ottenere un funzionamento efficiente della stufa è rappresentato dalle dimensioni dei ceppi, che devono essere le seguenti:

Fascine:

Lunghezza: 30 cm Diametro: 2 - 5 cm Quantità per un’accensione: 6 - 8 pezzi

Legna da ardere (spaccata):

Lunghezza: circa 30 cm Diametro: circa 8 cm Intervalli di aggiunta della legna: circa ogni 45 minuti Aumento della fiamma: 2,0 kg Quantità per carica: 3 pezzi

L’emissione di calore nominale si ottiene quando la presa d’aria superiore è aperta al 50% circa e tiraggio a monte 20-25%.

Page 21

ITALIANO

3.0 Installazione

3.1 Pavimento

Basamento

È importante accertarsi che le dimensioni dei basamenti siano adatte al camino. Cf. «2.0 Dati tecnici» per le specifiche sul peso. Durante l’installazione, si consiglia di rimuovere la pavimentazione non fissata al sottofondo (pavimento antivibrante).

Protezione del pavimento in legno

Se la stufa deve essere installata su un pavimento in legno, coprire il pavimento sotto e di fronte la stufa con una piastra di metallo o altro materiale non infiammabile. Lo spessore minimo consigliato è 0,9 mm.

Eventuali pavimentazioni in materiali infiammabili come linoleum, moquette, ecc. devono essere rimosse da sotto la

piastra di protezione del pavimento.

Requisiti per la protezione di pavimento infiammabile davanti alla stufa

La piastra anteriore deve essere conforme alle leggi e alle norme nazionali.

Contattare le autorità edili locali in relazione alle disposizioni e ai requisiti di installazione.

3.2 Pareti

Distanza da pareti in materiale infiammabile (vedere fig. 1)

È possibile utilizzare la stufa con il condotto dei fumi non isolante a condizione che le distanze dalle pareti in materiale infiammabile siano uguali quelle indicate nella fig. 1.

Distanza dal muro tagliafuoco

Contattare le autorità edili locali in relazione alle disposizioni e ai requisiti di installazione.

Requisito del muro tagliafuoco

Il muro tagliafuoco deve avere uno spessore di almeno 100 mm ed essere realizzato in blocchi di calcestruzzo a mattone o calcestruzzo leggero. È possibile utilizzare anche altri materiali e strutture provviste della necessaria documentazione.

Distanza da pareti in materiale non infiammabile

Per parete in materiale non infiammabile si intende un muro non portante in cemento o mattoni.

Contattare le autorità edili locali in relazione alle disposizioni e ai requisiti di installazione.

3.4 Canna fumaria e condotto

• La stufa può essere connessa a una canna fumaria e a un condotto dei fumi che siano approvati per stufe a combustibile solido con temperatura del gas prodotto dal fumo specificato nella sezione»2.0 Dati tecnici».

• La sezione trasversale della canna fumaria deve avere almeno le stesse dimensioni della sezione trasversale del condotto. Per calcolare la sezione trasversale corretta della canna fumaria, vedere la sezione «2.0 Dati tecnici».

• È possibile collegare più stufe a combustibile solido alla stessa canna fumaria, a condizione che la sezione trasversale della canna fumaria sia sufficientemente ampia.

• Il collegamento con la canna fumaria deve essere effettuato in conformità alle istruzioni di installazione fornite dal produttore della stessa.

• Montare e posizionare provvisoriamente la stufa, senza praticare alcun foro nella canna fumaria, in modo da individuare la corretta posizione della stufa e del foro sulla canna fumaria. Per le dimensioni minime, vedere fig. 1.

• Assicurarsi che il condotto sia inclinato verso l’alto, verso la canna fumaria.

• Utilizzare un condotto provvisto di portello che consenta di effettuarne la pulizia.

È particolarmente importante che i collegamenti siano abbastanza flessibili. Ciò serve a impedire che un assestamento nell’installazione possa causare la formazione di crepe. Nota

importante! Un collegamento corretto ed ermetico è molto importante per il funzionamento corretto del prodotto.

Il tiraggio della canna ; vedere anche le sezioni «2.0 Dati tecnici». Se il tiraggio è troppo forte, è possibile controllarlo installando e azionando una valvola di tiraggio.

3.5 Montaggio

Nota importante! Prima di procedere all’installazione, ispezionare la stufa e accertarsi che non sia danneggiata.

Il prodotto è pesante. Sarà necessario chiedere aiuto per installare e sistemare la stufa in posizione.

Il prodotto viene consegnato in 1 imballi.

Il camino, e anche viene inoltre fornita una scatola contenente lo scarico fumi con guarnizione e viti, una piastra di schermo + guarnizione, il perno per i ciocchi e una maniglia.

Scelta dello scarico fumi

È consigliabile effettuare un montaggio di prova prima di fare un buco nel camino. Vedere la fig. 1 per le misure del muro costruito in materiale infiammabile. Tracciare il buco per il condotto di deflusso (prestare attenzione a eventuali dislivelli verso la canna fumaria). La stufa può essere installata con un condotto di deflusso interno di 150 mm di diametro o con uno esterno di 175 mm.

3.3 Soffitto

La distanza minima tra la stufa e il soffitto in materiale infiammabile deve essere almeno di 1000 mm.

Montaggio del condotto di deflusso nella parte posteriore (vedere fig. 2)

• Svitare la vite posta al centro della parte posteriore (C) dello schermo termico.

• Sollevare la piastra e rimuoverla dal bordo inferiore.

Page 22

ITALIANO

• Rimuovere la parte punzonata sul retro della piastra di

schermo (A) utilizzando una sega da metalli o cesoie. Fissare lo scarico fumi dall’interno con una guarnizione e le tre viti M6 che si trovano nell’apposita busta (B).

• Riposizionare lo schermo termico e avvitare saldamente. Attenzione! Ricordare di coprire il foro per lo scarico fumi sulla piastra in alto con la piastra di schermo. Per questa operazione fissare le viti dall’interno (fig.3).

Scarico fumi in alto (vedere fig. 3).

1. Montare lo scarico fumi in alto.

2. Avvolgere la guarnizione attorno alla parte inferiore dell’estremità stretta del condotto di deflusso e guidarla nello scarico fumi del prodotto.

3. Montare il condotto di deflusso.

Attenzione! Ricordare di coprire il foro per lo scarico fumi sulla piastra posteriore con la piastra di schermo. Per questa operazione fissare le viti dall’interno (fig.3).

3.6 Comandi di controllo

Quando il prodotto è installato, verificare sempre le funzioni di controllo. È necessario che si muovano con facilità e che funzionino in maniera soddisfacente.

Ventola di accensione (A) e tiraggio a monte (B)

Posizione sulla sinistra = chiusa Posizione sulla destra = completamente aperta

3.7 Eliminazione della cenere

Jøtul F 350 possiede un ceneraio che rende più semplice rimuovere la cenere.

• Sollevare la copertura della cenere.

• Per spingere la cenere attraverso la apertura utilizzare uno strumento adatto.

• Quando è necessario svuotare il contenitore della cenere, sollevare la copertura utilizzando la maniglia libera e rimuovere il contenitore.

Per il resto, vedere la descrizione della procedura di rimozione della cenere nel manuale d’uso generale e di manutenzione, al Punto «6.1 Precauzioni generali antincendio».

4.0 Assistenza

Attenzione! Non è consentito apportare al prodotto modifiche

non autorizzate. Utilizzare solo parti di ricambio originali.

4.1 Sostituzione del deflettore (Fig. 7)

• Sollevare il deflettore (la piastra di vermiculite) (A) in avanti

ed estrarlo attraverso lo sportello. In questo modo diventa facile accedere al deflettore II (B) nei casi in cui è necessario rimuoverlo. Esso poggia su due sostegni nelle piastre laterali.

Spingerlo verso il basso e rimuoverlo attraverso lo sportello. Per la reinstallazione seguire la stessa procedura in senso inverso.

4.2 Sostituzione delle piastre di combustione/piastra interna inferiore (Fig. 8)

• Rimuovere il blocco dei ceppi (7A)

• Rimuovere il deflettore (la piastra di vermiculite) (8A)

• Rimuovere le piastre di combustione laterali (7B) prima

sollevandole leggermente e poi estraendole (se si utilizzano

degli attrezzi, maneggiare le piastre con attenzione perché

la vermiculite si potrebbe danneggiare).

• Svitare le viti sul retro della piastra di combustione posteriore

(7D) e rimuoverla. Verificare che la guarnizione sia intatta e

posizionata correttamente.

• Sollevare la copertura della cenere, poi sollevare e togliere la

piastra interna inferiore. Per l’installazione seguire la stessa procedura in senso inverso.

Page 23

5.0 Accessori opzionali

Piastre laterali di steatite codice cat. 350721

Montaggio

• Svitare i dadi ad aletta (Fig. 4A ) all’interno delle basi.

• Rimuovere le piastre laterali in ghisa e collegare le piastre di

steatite allo stesso modo (fig. 5A).

• Utilizzando i dati ad alette all’interno, regolare le piastre in modo che siano posizionate ad angolo e lasciare il minor spazio possibile tra la piastra superiore e quelle laterali.

• Avvitare nuovamente i dadi ad aletta.

Ricordarsi che le piastrelle sono pesanti e un impatto potrebbe danneggiarle facilmente.

Prestare particolare attenzione ai bordi, agli angoli e alle zone delle piastre che entrano in contatto con materiali rigidi (metallo).

Piastrella superiore di steatite - codice cat. 350720

• Inserire la piastrella superiore nell’apposito spazio in modo che non sia bloccata (fig. 5B).

ITALIANO

Extra Schermo Paracalore (fig. 9) codice cat. 221225, 221226, 154625

Montaggio

• Appoggiare lo schermo paracalore sul retro della stufa e segnare sullo schermo esistente (già in uso) il punto in cui si dovranno fare i due fori.

• Trapanare due fori di 4 mm di diametro.

• Le viti necessarie al montaggio si trovano in un sacchetto a parte.

Attenzione: in questo caso per le distante tra la stufa e il muro vedere la figura 1.

Page 24

DEUTSCH

Aufstellungshandbuch mit technischen Daten

1.0 Behördliche Auflagen ................................ 24

2.0 Technische Daten ...................................... 24

3.0 Aufstellung ..................................................25

4.0 Instandhaltung........................................... 26

5.0 Zusatzausstattung .....................................27

Figures/ Pictures ..................................................32

Handbuch zur allgemeinen Verwendung und Wartung

6.0 Sicherheitsmaßnahmen

7.0 Brennstoff

8.0 Verwendung

9.0 Pflege

10.0 Ursachen von Betriebsstörungen – Fehlersuche

1.0 Behördliche Auflagen

Die Aufstellung muss gemäß den behördlichen Auflagen und Bestimmungen des jeweiligen Landes erfolgen. Alle lokalen Bestimmungen, einschließlich solche im Bezug auf nationale und europäische Normen, müssen bei der Aufstellung des Produkts eingehalten werden.

Im Lieferumfang des Produkts sind ein Aufstellungshandbuch mit technischen Daten und ein allgemeines Benutzer- und Wartungshandbuch enthalten. Das Gerät darf erst dann in Betrieb genommen werden, wenn es durch eine qualifizierte Person geprüft wurde.

Ein Typenschild aus hitzebeständigem Material ist am Produkt befestigt. Sie enthält Informationen über Kennzeichnung und

Dokumentation des Produkts.

2.0 Technische Daten

Material: Gußeisen, Seiteplatten in

Speckstein/Gußeisen Anstrich: Lack Heizmaterial: Holz Max. Holzscheitlänge: 35 cm Rohrstutzen: An Ober- und Rückseite Durchmesser des Abzugsrohres: Ø150 mm, 177 cm2 Querschnitt Gewicht, ca.: Der Ofen 170 kg, Speckstein 54 kg Sonderausstattung: Seitenplatten in Speckstein,

Obere Teil in Speckstein, extra

Hitzeschild Abmessungen, Abstände: Siehe Abb. 1

Product:

Jøtul

Room heater fired by solid fuel

Country

Classification

Certificate/

Klasse II

OGC

standard

Norway

Sweden

EUR Intermittent

Follow user`s instructions. Use only recommended fuels.

Montage- und Bedienungsanleitung beachten. Verwenden Sie nur empfohlenen Brennstoffen.

Respectez les consignes d'utilisation. Utilisez uniquement les combustibles recommandés.

Serial no: Y-xxxx, Year: 200x

Manufacturer:

Jøtul AS POB 1441 N-1602 Fredrikstad Norway

: : : : : : :

Approved by

SP Sveriges Provnings- och Forskningsinstitut AB SP Swedish National Testing and Research Institute

221546

Auf allen Produkten ist ein Schild mit der Seriennummer und dem Baujahr angebracht. Schreiben Sie diese Nummer an die in den Aufstellungsanweisungen angegebene Stelle. Nennen Sie immer diese Seriennummer, wenn Sie sich an den Händler oder an Jøtul wenden.

Serial no.

Die technischen Daten entsprechen EN 13240

Nennwärmeleistung: 8,0 kW Rauchgasmassenstrom: 9,0 g/s Empfohlener Kaminzug: 12 Pa Wirkungsgrat: 75%@8,2 kW CO-Emission (13% O Rauchgastemperatur: 340

): 0,08%

Gebrauchtstyp: Periodisch

Als periodische Verbrennung wird hier der normale Gebrauch eines Ofens bezeichnet. Um weiterhin Wärme zu erzeugen, legen Sie mehr Brennstoff nach, wenn von der vorherigen Holzladung nur noch Glut übrig ist.

Verbrennung des Holzes

Der Jøtul F 350 hat eine Nennwärmeleistung von 8,0 kW. Holzverbrauch bei Nennwärmeabgabe: ca. 2,6 kg/h. Die Scheite sollten folgende Maße haben:

Die Scheite sollten folgende Maße haben: Anzündholz:

Länge: 30 cm Durchmesser: 2 - 5 cm Menge pro Feuer: 6 - 8 Stück

Brennholz (Scheite):

Länge: Ca 30 cm Durchmesser: ca. 8 cm Nachlegen von Holz: Ca. alle 45 Minuten Größe des Feuers: 2,0 kg Menge pro Füllung: 3 Scheite

Die Nennwärmeleistung wird erreicht, wenn die Primärluft um ca. 50% geöffnet und die Sekundärluft etwa 20-25% sind.

Page 25

DEUTSCH

3.0 Aufstellung

3.1 Boden

Fundamente

Es muss sichergestellt sein, dass das Fundament in geeigneter Weise für den Kamin dimensioniert ist. Unter «2.0 Technische Daten» finden Sie Angaben zum Gewicht. Es empfiehlt sich, dass Bodenbelag, der nicht fest mit dem Fundament verbunden ist – so genannt schwimmend verlegter Belag – beim Aufstellen entfernt wird.

Holzbodenschutz

Wird der Ofen auf einem Holzfußboden aufgestellt, muss der Boden unter und vor dem Ofen mit einer Platte aus Metall oder einem anderen unbrennbarem Material abgedeckt werden. Die empfohlene Mindestdicke beträgt 0,9 mm.

Brennbare Bodenbeläge – z. B. Linoleum, Teppiche usw. – unter der Brandschutzplatte müssen entfernt werden.

Erforderliche Schutzmaßnahmen für brennbare Böden vor dem Ofen:

Die Frontplatte muss den nationalen Gesetzen und Bestimmungen entsprechen.

Bei der örtlichen Baubehörde erhalten Sie Informationen zu Einschränkungen und Auflagen bei der Aufstellung.

3.2 Wände

3.4 Schornsteine und Abzugsrohre

• Der Ofen kann an Schornsteine und Abzugsrohre angeschlossen

werden, die für Festbrennstofföfen freigegeben und deren Rauchgastemperaturen unter «2.0 Technische Daten» spezifiziert sind.

• Der Durchmesser des Schornsteins muss mindestens dem

des Abzugsrohres entsprechen. Zur Berechnung des korrekten Schornsteinquerschnitts siehe «2.0 Technische Daten» .

• Wenn der Schornsteinquerschnitt ausreichend ist, können

mehrere Festbrennstofföfen an diesen Schornstein angeschlossen werden.

• Der Anschluss an den Schornstein muss gemäß den

Montageanweisungen des Schornsteinherstellers erfolgen.

• Bevor Sie ein Loch in den Schornstein schlagen, sollte der

Ofen probeweise aufgestellt werden, um die genaue Position des Ofens und des Lochs im Schornstein zu markieren. Mindestabmessungen sind in Abb. 1 aufgeführt.

• Sorgen Sie dafür, dass das Abzugsrohr auf dem Weg zum

Schornstein hin geneigt ist.

• Verwenden Sie eine Abzugsrohrbiegung mit Reinigungsöffnung,

durch die die Rohrbiegung gefegt werden kann.

Es ist besonders darauf zu achten, dass die Verbindungen eine gewisse Flexibilität aufweisen, um Bewegungen in der Installation zu vermeiden, die zu Rissen führen können. Hinweis:

Eine ordnungsgemäße und dichte Verbindung ist für eine einwandfreie Funktion des Ofens äußerst wichtig.

Der Zug des Schornstein; weitere Informationen finden Sie in den Abschnitten «2.0 Technische Daten». Wenn der Zug zu stark ist, muss ein Schieber zur Regelung des Schornsteinzugs eingebaut werden.

Abstand zu einer Wand aus brennbaren Materialien – siehe Abb. 1.

Sie können den Ofen mit einem unisolierten Abzugsrohr betreiben, wenn die Abstände zu den Wänden aus brennbarem

Material wie in Abb. 1. gezeigt sind.

Abstände zu Feuerschutzwänden

Bei der örtlichen Baubehörde erhalten Sie Informationen zu Einschränkungen und Auflagen bei der Aufstellung.

Anforderungen an die Feuerschutzwand

Die Feuerschutzwand muss mindestens 100 mm dick sein und aus Ziegelstein, Beton oder Leichtbeton bestehen. Auch andere Werkstoffe und Konstruktionen mit hinreichender Produktdokumentation sind zulässig.

Abstände zu nicht brennbaren Wänden

Unter einer nicht brennbaren Wand versteht man eine nicht tragende Ziegelstein-/Betonwand.

Bei der örtlichen Baubehörde erhalten Sie Informationen zu Einschränkungen und Auflagen bei der Aufstellung.

3.3 Decke

Über dem Ofen muss ein Abstand von mindestens 1000 mm zu einer brennbaren Decke vorhanden sein.

3.5 Zusammenbau vor der Aufstellung

Hinweis: Vor dem Aufstellen ist der Ofen auf Beschädigungen zu untersuchen. Der Ofen ist schwer! Um den Ofen aufzustellen und in die richtige Position zu bringen, ist eine zweite Person erforderlich.

Der Ofen wird in 1 Verpackung geliefert.

Zum Lieferumfang gehört eine Kiste mit Verbindungsstückstutzen sowie Dichtung und Schrauben, Hitzeschild + Dichtung, Holzfang und ein Hebel.

Wahl des Rohrstutzens

Der Kamin sollte zuerst probeweise montiert werden, bevor ein Teil des Mauerwerks am Schornstein herausgeschlagen wird. In Abb. 1 sind die Abmessungen für einen Mauerdurchschlag angegeben. Zeichnen Sie den Durchschlag für das Verbindungsstück ein (beachten Sie dabei etwaige Erhöhungen am Schornstein). Am Ofen läßt sich ein Rauchrohr mit 150 mm Durchmesser montieren.

Befestigung des Verbindungsstückes an der Ofenrückseite (siehe Abb. 2)

• Schraube in der Mitte des hinteren Hitzeschilds (C) lösen.

Heben Sie die Platte an und nehmen Sie sie heraus.

• Den vorgestanzten Teil an der Ofenrückseite (A) mit

einer Bügelsäge oder Schneidevorrichtung ausschneiden. Rohrstutzen von innen mit einer Dichtung und den drei M6 Schrauben aus dem beigepackten Schraubenbeutel befestigen (B).

Page 26

DEUTSCH

• Hitzeschild wieder einbauen und festschrauben. Vorsicht! Vergessen Sie nicht, die an der oberen Platte befindliche Aussparung für den Rohrstutzen mit dem Hitzeschild abzudecken. Ziehen Sie die Schrauben des Hitzeschilds von innen fest an (Fig. 3).

Oberer Rohrstutzen (siehe Abb. 3)

1. Befestigen Sie den Rohrstutzen an der Deckelplatte.

2. Legen Sie das Dichtungsseil um den unteren Teil des schmalen Verbindungsstückendes und schieben Sie dieses Stück in den Rohrstutzen am Kamin.

3. Das Verbindungsstück montieren.

Vorsicht! Vergessen Sie nicht, die an der hinteren Platte befindliche Aussparung für den Rohrstutzen mit dem Hitzeschild abzudecken. Ziehen Sie die Schrauben des Hitzeschilds von innen fest an (Fig. 3).

3.6 Überprüfen der Funktionen

(Abb. 6)

Nachdem der Einsatz aufgestellt worden ist, müssen stets die Bedienungsmechanismen kontrolliert werden. Sie sollten leicht beweglich sein und problemlos funktionieren.

Primärluft (A) und Sekundärluft (B)

Linke Position = geschlossen Rechte Position = vollständig geöffnet

3.7 Entfernen der Asche

Der Ofen ist mit einer Ascheentsorgung ausgerüstet.

• Aschedeckel anheben und die Asche mit einem geeigneten Werkzeug durch die Öffnung schieben.

• Wenn der Aschebehälter geleert werden muss, Aschedeckel mit losem Handgriff anheben und Behälter entfernen.

Unter «6.1 Brandschutzmaßnahmen» des allgemeinen Benutzer- und Wartungshandbuches finden Sie Informationen zur Entsorgung der Asche.

4.0 Instandhaltung

Vorsicht! Alle nicht autorisierten Veränderungen am Ofen sind

unzulässig. Verwenden Sie nur Original-Ersatzteile.

4.1 Auswechseln der Umlenkplatte (Abb. 7)

• Umlenkplatte (Vermiculit-Platte) (A) vorn anheben und durch die Tür herausnehmen. Nun ist Umlenkplatte II (B) leicht zugänglich, falls diese ausgebaut werden muss. Sie liegt auf zwei Rippen in den seitlichen Platten. Ziehen Sie sie nach unten und nehmen Sie sie durch die Türöffnung heraus.

Der Einbau erfolgt in umgekehrter Ausbaureihenfolge.

4.2 Auswechseln der Hitzeschilde/

inneren Bodenplatte (Abb. 8)

• Holzfang entfernen (7A).

• Umlenkplatte entfernen (Vermiculit-Platte) (8A).

• Seitliche Brennerplatten (7B) herausnehmen, indem diese leicht angehoben und dann herausgehoben wird. (Vorsicht beim Gebrauch von Werkzeugen. Die Vermiculit-Platte kann durch unsachgemäße Behandlung beschädigt werden).

• Schrauben auf der Rückseite der hinteren Brennerplatte (7D) lösen und Brennerplatte entfernen. Vergewissern, dass die Dichtung intakt ist und am richtigen Platz sitzt.

• Den Aschentopfdeckel entfernen und dann Bodenplatte anheben und herausnehmen.

Der Einbau erfolgt in umgekehrter Ausbaureihenfolge.

Page 27

5.0 Zusatzausstattung

Seitenplatten in Speckstein Kat. Nr. 350721

Befestigung

• Flügelmuttern (Siehe Abb.4A) auf der Innenseite der

Grundplatten lösen.

• Seitenplatten aus Gusseisen herausnehmen und die

Seitenplatten in Speckstein befestigen (fig. 5A).

• Mit den Flügelmuttern auf der Innenseite die Platten in einem Winkel so einstellen, dass zwischen oberer Platte und Seitenplatte so wenig Spiel wie möglich bleibt.

• Flügelmuttern wieder anziehen.

• Offnen Sie langsam die Tür zur Prüfung.

Es sei daran erinnert, daß die Specksteine schwer sind und beim Anstoßen an andere Gegenstände sofort beschädigt werden können.

Achten Sie besonders auf die Kanten, Ecken und Flächen den Specksteinen, wenn diese in Kontakt mit anderen harten Materialien wie z.B. Metallen kommen.

DEUTSCH

Obere Teil in Speckstein Kat. Nr. 350720

• Richten Sie die obere Teil lose aus (fig. 5B).

Zusätzliches Hitzeschild (Abb. 9)

Montierung:

• Das Hitzeschild an die Rückseite des Ofens halten.

• Markieren Sie die Stelle wo die Löcher auf das existierende Hitzeschild sein sollen. Bohren Sie zwei Löcher Ø 4 mm.

• Befestigen Sie mit der beigelegten Schrauben.

Wichtig! Wenn Sie den Ofen ohne ein zusätzliches Hitzeschild montieren werden, muß der Mindestabstand von hinten des Ofens zur Wand 200 mm sein.

Page 28

NEDERLANDS

Installatiehandleiding met technische gegevens

1.0 Wettelijke voorschriften ........................... 28

2.0 Technische gegevens ................................. 28

3.0 Installatie .................................................... 29

4.0 Groot onderhoud ....................................... 30

5.0 Optionele accessoires ................................. 31

Figures/ Pictures ..................................................32

Handleiding algemeen gebruik en onderhoud

6.0 Veiligheidsmaatregelen

7.0 Brandstof

8.0 Gebruik

9.0 Onderhoud

10.0 Gebruiksproblemen – problemen oplossen

1.0 Wettelijke voorschriften

Een haard moet in overeenstemming met de wetten en voorschriften van uw land worden geïnstalleerd. Alle lokale bepalingen, inclusief de bepalingen die betrekking hebben op nationale en Europese normen, zullen worden nageleefd bij het installeren van het product.

Instructies voor montage, plaatsing en gebruik worden met het product meegeleverd. Voordat u dit product in gebruik neemt, moet de installatie worden goedgekeurd door een gekwalificeerd technicus.

Op het hitteschild bevindt zich een typeplaatje dat is gemaakt van hittebestendig materiaal. Op het typeplaatje staan typegegevens

van het product en verwijzingen naar documentatie.

2.0 Technische gegevens

Materiaal: Gietijzer-zijplaten van

Afwerking: Verf Brandstof: Hout Max. lengte van de blokken: 35 cm Ontluchtingssysteem: Bovenste ventilatie- en

Schoorsteenaansluiting: Boven en achter Doorsnede van de aansluiting: Ø150 mm, 177 cm Gewicht (ongeveer): De Hard: 170 kg Zeepsteen: 54 kg Optionele accessoires: Zijplaten van zeepsteen,

Afmetingen van het product, afstanden: Zie afb. 1

gietijzer/zeepsteen

stookopening

doorsnede

Bovenste zeepsteen, extra hitte schild

Product:

Jøtul

Room heater fired by solid fuel

Country

Classification

Certificate/

Klasse II

OGC

standard

Norway

Sweden

EUR Intermittent

Follow user`s instructions. Use only recommended fuels.

Montage- und Bedienungsanleitung beachten. Verwenden Sie nur empfohlenen Brennstoffen.

Respectez les consignes d'utilisation. Utilisez uniquement les combustibles recommandés.

Serial no: Y-xxxx, Year: 200x

Manufacturer:

Jøtul AS POB 1441 N-1602 Fredrikstad Norway

: : : : : : :

Approved by

SP Sveriges Provnings- och Forskningsinstitut AB SP Swedish National Testing and Research Institute

221546

Al onze producten zijn voorzien van een label met een serienummer en een jaartal. Noteer dit nummer op de daarvoor bestemde plaats, zoals aangegeven in de installatieinstructies. Houd dit serienummer bij de hand als u contact opneemt met uw leverancier of met Jøtul.

Serial no.

Technische gegevens volgens EN 13240

Nominaal vermogen: 8,0 kW Massastroom rookgas: 9,0 g/sec Aanbevolen luchtstroom van schoorsteen: 12 Pa Efficiëntie: 75%@8,2 kW Koolmonoxide-uitstoot (13% O Rookgastemperatuur: 340

): 0,08%

Werkingstype: cyclisch

Onder “cyclische verbranding” wordt normaal gebruik van een kachel verstaan. Met andere woorden: als u met het produceren van warmte wilt doorgaan, voegt u meer brandstof toe zodra de vorige lading hout tot sintels is verbrand.

Brandstofverbruik

De Jøtul F 350 heeft door zijn efficiëntie een nominale capaciteit van 8,0 kW. Benodigde hoeveelheid hout voor nominale warmteafgifte: ongeveer 2,6 kg per uur. Het brandhout moet het

volgende formaat hebben:

Het brandhout moet het volgende formaat hebben: Aanmaakhout:

Lengte: 30 cm Diameter: 2 - 5 cm Hoeveelheid per vuur: 6 - 8 stuks

Brandhout (gehakte blokken):

Lengte: Ongeveer 30 cm Diameter: Ongeveer 8 cm Intervallen voor het aanvullen van het hout: Ongeveer iedere 45 minuten Grootte van het vuur: 2,0 kg Hoeveelheid per lading: 3 stuks

De nominale warmteafgifte wordt bereikt wanneer de stookopening ongeveer 50% en bovenste ventilatieopening 20-25% zijn geopend.

Page 29

NEDERLANDS

3.0 Installatie

3.1 Fundament

Het fundament moet op de haard berekend zijn. Zie «2.0 Technische gegevens» voor het gewicht van de haard. Het

wordt aanbevolen om een vloer die niet aan het fundament bevestigd is, een zogenaamde zwevende vloer, bij de installatie te verwijderen.

Bescherming van houten vloer

Als de haard op een houten vloer is bevestigd, moet de vloer onder en voor de haard worden afgedekt met een plaat die van staal of van een ander onbrandbaar materiaal is gemaakt. De aanbevolen dikte is minstens 0,9 mm.

Vloeren van brandbaar materiaal, zoals linoleum, tapijt, enzovoort, moeten onder de vloerplaat worden verwijderd.

Brandbare vloeren voor de haard moeten voldoen aan het volgende:

De voorplaat moet in overeenstemming zijn met de nationale wetten en voorschriften.

Neem contact op met de afdeling Bouwtoezicht van uw gemeente voor informatie over beperkingen en installatie-eisen.

3.4 Schoorstenen en kachelpijpen

• De haard kan worden aangesloten op een schoorsteen en kachelpijp die zijn goedgekeurd voor brandstofgestookte haarden met rookgastemperaturen die zijn opgegeven in «2.0 Technische gegevens».

• De doorsnede van de schoorsteen moet ten minste even groot zijn als de doorsnede van de kachelpijp. Zie «2.0 Technische gegevens» voor informatie voor het berekenen van de doorsnede van de schoorsteen.

• Er kunnen meerdere brandstofgestookte haarden worden aangesloten op dezelfde schoorsteen als de doorsnede van de schoorsteen groot genoeg is.

• De aansluiting op de schoorsteen moet voldoen aan de installatievoorschriften van de schoorsteenleverancier.

• Voordat u een opening in de schoorsteen maakt, moet de haard als proef worden geplaatst om te zorgen voor de juiste positie ten opzichte van de schoorsteen. Zie afb. 1 voor de minimale afmetingen.

• Zorg dat de kachelpijp omhoog wijst in de richting van de schoorsteen.

• Gebruik een kachelpijpbocht met een veegluik, zodat de pijp kan worden geveegd.

Houd er rekening mee dat de aansluitingen enigszins flexibel moeten zijn om te voorkomen dat kleine verplaatsingen tijdens de installatie schade veroorzaken. N.B. Een juiste en luchtdichte

aansluiting is van groot belang voor het goed functioneren van de haard.

3.2 Muren

Afstand tot muren van brandbaar materiaal

- zie afb. 1.

U kunt de haard met een niet-geïsoleerde kachelpijp gebruiken als de afstanden tot de muren van brandbare materialen in

overeenstemming zijn met afb. 1.

Afstand tot muren beschermd door een brandmuur

Neem contact op met de afdeling Bouwtoezicht van uw gemeente voor informatie over beperkingen en installatie-eisen.

De brandmuur moet voldoen aan:

De brandmuur moet ten minste 100 mm dik zijn en van baksteen, betonsteen of licht beton zijn gemaakt. U kunt ook andere goedgekeurde materialen en constructies gebruiken.

Afstand tot onbrandbare muren

Een onbrandbare muur wordt hier vermeld als een nietdragende muur van cement/baksteen.

Neem contact op met de afdeling Bouwtoezicht van uw gemeente voor informatie over beperkingen en installatie-eisen.

3.3 Plafond

De afstand tot een brandbaar dak boven de haard moet minimaal 1000 mm zijn.

De luchtstroom in de schoorsteen; zie «2.0 Technische gegevens». Als de luchtstroom te sterk is, kunt u een luchtklep installeren

en gebruiken om de luchtstroom te regelen.

3.5 Montage

N.B. Controleer vóór het installeren of de haard geen transportschade heeft opgelopen. Het product is zwaar! Zorg voor hulp bij het neerzetten en installeren van de haard.

De haard wordt in 1 pakket afgeleverd.

De haard. Er wordt tevens een doos met kachelpijp, inclusief afdichting en schroeven, schildplaat + afdichting, blokkenkorf en een losse hendel.

Montage van de kachelpijp aan de achterkant (zie afb. 2)

• Draai de schroef in het midden van het hitteschild (C) aan de achterkant los. Til de plaat op en verwijder deze uit de onderste rand.

• Verwijder het gestempelde deel aan de achterkant van de schildplaat (A) met behulp van een ijzerzaag of kniptang. Zet de schoorsteenaansluiting vervolgens van binnenuit vast met een sluitring en de drie meegeleverde M6-schroeven (B).

• Plaats het hitteschild terug en draai het stevig vast.

Waarschuwing! Vergeet niet het gat voor de schoorsteenuitgang aan de bovenkant af te dekken met de schildplaat. Zet de schroeven daarvoor vanaf de binnenkant vast (afb. 3).

Page 30

NEDERLANDS

Schoorsteenuitgang aan de bovenkant (zie afb. 3)

1. Monteer de schoorsteenuitgang op de bovenkant.

2. Plaats het afdichtingskoord rondom het onderste gedeelte van het smalle uiteinde van de kachelpijp en leid dit in de schoorsteenuitgang van de haard.

3. Monteer de kachelpijp.

Waarschuwing! Vergeet niet het gat voor de schoorsteenuitgang aan de achterkant af te dekken met de schildplaat. Zet de schroeven daarvoor vanaf de binnenkant vast (afb. 3).

3.6 Bedieningsfuncties controleren

Als de haard op zijn plaats staat, moet u de bedienings-elementen controleren. Bewegende of beweegbare onderdelen dienen soepel te functioneren.

Stookopening (A) en bovenste ventilatieopening (B)

Links = dicht Rechts = volledig geopend

3.7 De as verwijderen

De haard kan de as opvangen.

• Tilt u het asdeksel op en duw de as met een geschikt voorwerp door het opening.

• Wanneer de aslade geleegd moet worden, tilt u het asdeksel op met de losse hendel en verwijdert u de lade.

Zie punt «6.1 Brandpreventie» in de handleiding over algemeen gebruik en onderhoud voor het omgaan met asresten.

4.0 Groot onderhoud

Waarschuwing! Het is niet toegestaan dit product zonder

toestemming te wijzigen. Gebruik alleen originele reserveonderdelen.

4.1 De keerplaat vervangen (afb. 7)

• Til de keerplaat (de plaat van aardewerk) (A) naar voren

en verwijder deze via de deur. U kunt dan gemakkelijk bij keerplaat II (B) als deze moet worden verwijderd. Deze rust op twee ribbels in de zijplaten. Kantel de plaat naar voren en

trek deze door de deur uit de haard. Het opnieuw installeren van de keerplaat gebeurt in omgekeerde volgorde.

7.2 De branderplaten/binnenste bodemplaat vervangen (afb. 8)

• Verwijder de blokkenkorf (afb. 7A)

• Verwijder de keerplaat (de plaat van aardewerk) (afb. 8A).

• Verwijder de zijbranderplaten (afb. 7B) door deze iets op

te tillen en uit de haard te nemen. (Houd er rekening mee

dat platen van aardewerk door een ruwe behandeling met

gereedschap kunnen worden beschadigd).

• Draai de schroef aan de achterkant van de achterste

branderplaat los (afb. 7D) en verwijder de branderplaat. Zorg

dat de afdichting intact is en op de goede plek zit.

• Verwijder het asdeksel en til vervolgens de binnenste

bodemplaat omhoog en uit de haard. Volg dezelfde procedure bij de installatie, maar dan in omgekeerde volgorde.

Page 31

5.0 Optionele accessoires

Zijplaten van zeepsteen - bestelnr. 350721

Monteren

• Draai de vleugelmoeren (afb. 4A) aan de binnenzijde van de

onderkant los.

• Verwijder de zijplaten van gietijzer en bevestig de zijplaten

van zeepsteen (fig. 5A).

• Stel de platen bij met behulp van de vleugelmoeren aan de binnenzijde, zodat ze in een hoek staan en er zo weinig mogelijk ruimte tussen de bovenplaat en de zijplaten overblijft.

• Draai de vleugelmoeren weer vast.

Houd er rekening mee dat de tegels zwaar zijn en gemakkelijk kunnen worden beschadigd.

Let goed op de randen, hoeken en delen van de zeepsteens die in contact komen met harde materialen ( metaal).

Bovenste zeepsteen - bestelnr. 350720

• Breng de bovenste zeepsteen losjes op zijn plaats aan (afb.5B).

NEDERLANDS

Extra hitte schild (afb. 9)

Monteren

• Hou het het hitteschild vast aan de achterzijde van de haard en markeer waar de 2 gaten moeten komen op het bestaande hitteschild.

• Boor 2 gaten Ø 4 mm. U kunt de extra schroeven terug vinden in het extra meegeleverde zakje.

Let op! Als het product is voorzien van het extra hitte schild, zie fig.1 voor de afstand van de muur tot de haard.

Page 32

213

532

814

349

814

349

532

4-3482-P07

213

532

213

Jøtul F 350

975

Fig. 1

Page 33

Fig. 2

Fig. 5

Fig. 3

Fig. 6

Fig. 4

Fig. 7

Page 34

Fig. 8

Fig. 9

Fig. 10

Page 35

Page 36

Jøtul arbeider kontinuerlig for om mulig å forbedre sine produkter, og vi forbeholder oss rett til å endre spesifikasjoner, farger og utstyr uten nærmere kunngjøring.

Jøtul AS, March 2011

Cat.no. 10024557 (129512)

Draw.no. 4-3605-P10

Jøtul bemüht sich ständig um die Verbesserung seiner Produkte, deshalb können Spezifikationen, Farben und Zubehör von den Abbildungen und den Beschreibungen in der Broschüre abweichen.

Jøtul pursue a policy of constant product development. Products supplied may therefore differ in specification, colour and type of accessories from those illustrated and described in the brochure.

Jøtul vise sans cesse à améliorer ses produits. C’est pourquoi, il se réserve le droit de modifier les specifications, couleurs et équipements sans avis prélable.

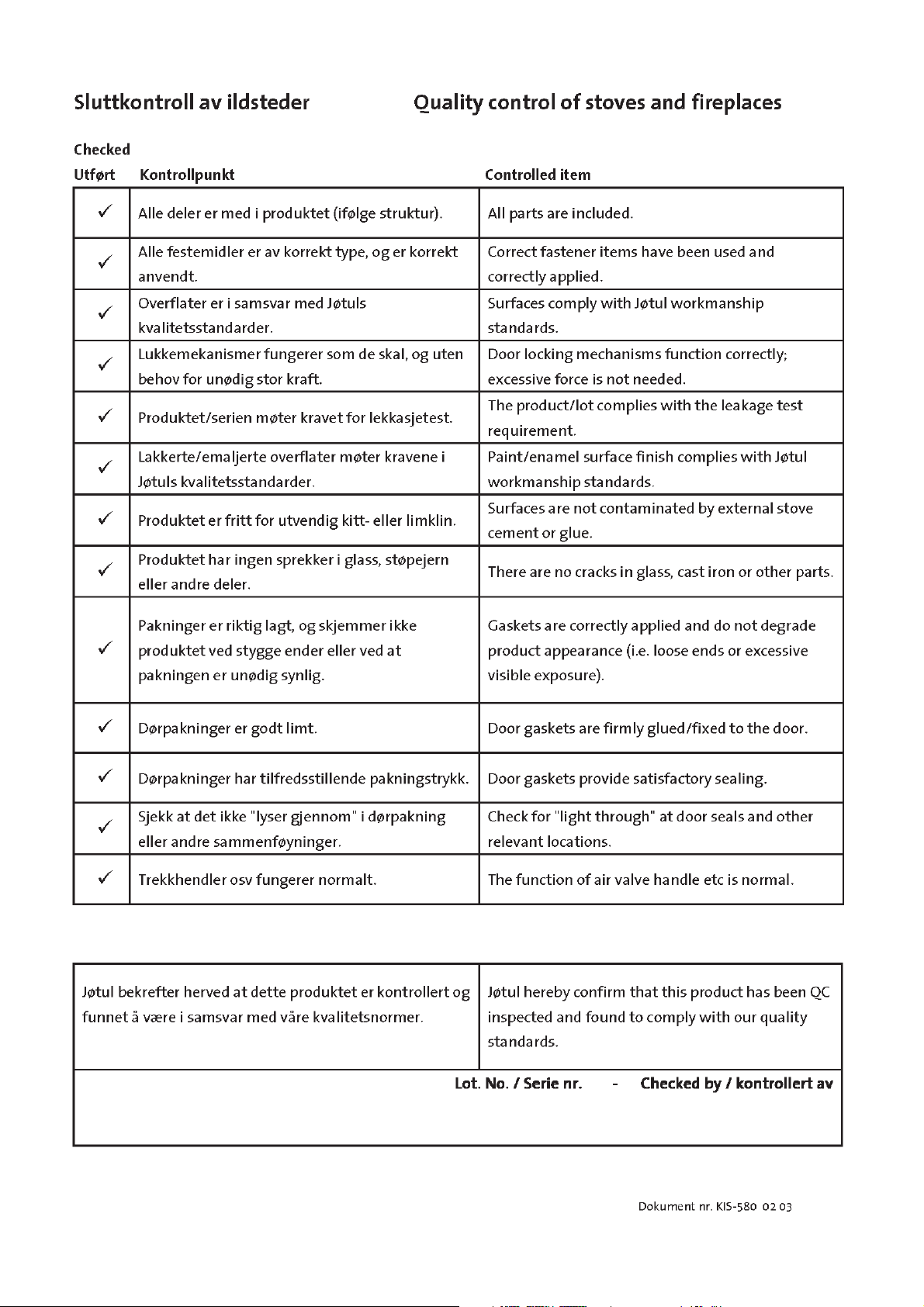

Kvalitet

Jøtul AS arbeider etter et kvalitetssikringssystem basert på NS-EN ISO 9001 for utvikling, produksjon og salg av ildsteder. Vår kvalitetspolitikk skal gi kundene den trygghet og kvalitetsopplevelse som Jøtul har stått for siden bedriftens historie startet i 1853.

Qualität

Jøtul AS hat ein Qualitätssicherungssystem, das sich bei Entwicklung, Produktion und Verkauf von Öfen und Kaminen nach NS-EN ISO 9001 richtet. Diese Qualitätspolitik vermittelt unseren Kunden ein Gefühl von Sicherheit und Qualität, für das Jøtul mit seiner langjährigen Erfahrung seit der Firmengründung im Jahre 1853 steht.

Quality

Jøtul AS has a quality system that conforms to NS-EN ISO 9001 for product development, manufacturing, and distribution of stoves and fireplaces. This policy gives our customers quality and safety piece of mind as a result of Jøtul’s vast experience dating back to when the company first started in 1853.

Qualité

Le système de contrôle de la qualité de Jøtul AS est conforme à la norme NS-EN ISO 9001 relative à la conception, à la fabrication et à la distribution de poêles, foyers et inserts. Cette politique nous permet d’offrir à nos clients une qualité et une sécurité reposant sur la vaste expérience accumulée par Jøtul depuis sa création en 1853.

Jøtul AS, P.o. box 1411 N-1602 Fredrikstad, Norway
