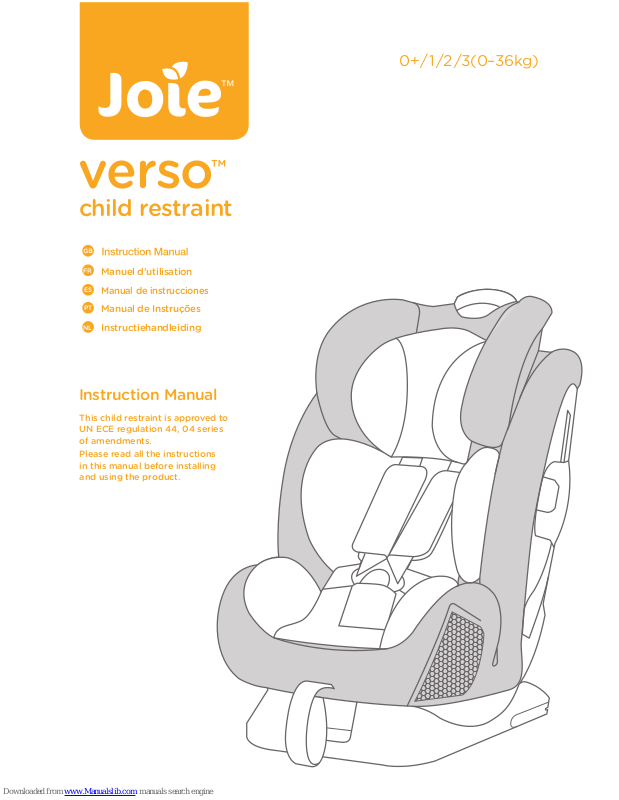

Jole Verso Instruction Manual

Download

0+/1 /2/3(0–36kg)

verso

child restraint

This child restraint is approved to UN ECE regulation 44, 04 series of amendments.

Please read all the instructions in this manual before installing and using the product.

Instruction Manual

Manuel d'utilisation

Manual de instrucciones

Manual de Instruções

Instructiehandleiding

Parts List

Make sure all parts are available before assembly. If any part is missing, please contact your local retailer. No tools are required for assembly.

Outer soft goods include Seat Pad, Crotch Pad, Head Support and Infant

Insert. Please make sure there are no missing parts. Please contact the retailer if anything is missing.

Congratulations

You have purchased a high quality﹐ fully certified child safety child restraint. This product is suitable for the use of children weighing UNDER 36kg (approximately 12 years old or under).

Carefully read this Instruction Manual and follow the installing steps because this is the ONLY way to protect your child from serious injury or death in case of an accident﹐ and to provide comfort to your child while using this product.

Keep this instruction manual for future reference.

Please Confirm

Make sure that your vehicle is equipped with 3-point retractor safety-belt.

Seat belts may be different in design and length according to maker﹐ manufacturing date﹐ and type of the vehicle. This child restraint is only suitable for use in the listed vehicles fitted with 3-point retractor safety-belts﹐ approved to UN ECE regulation 16 or other equivalent standards. This child restraint is approved to UN ECE regulation 44﹐ 04 series of amendments.

This child restraint is not suitable for use in the vehicles fitted with Lap Belts.

For warranty information﹐ please visit our website at joiebaby.com

! Please keep the instruction manual in the storage

compartment of the rear cover for future reference.

Fig. 1 Head Support

Fig. 2 Seat Pad

Fig. 3 Buckle

Fig. 4 Webbing Adjuster

Fig. 5 ISOSAFE Releasing Button

Fig. 6 Recline Adjustment

Handle

Fig. 7 Crotch Strap

Fig. 8 Shoulder Strap

Fig. 9 Infant Insert

Fig. 10 Head Support

Adjustment Lever

Fig. 11 Lock-off

Fig. 12 Instruction Manual

Storage Compartment

Fig. 13 Base

Fig. 14 ISOSAFE Connector

Fig. 15 Vehicle Waist Belt Slots

Fig. 16 ISOFIX Attachments

Guides

WARNING

NO child restraint can guarantee full protection from injury in an accident. However﹐ proper use of this child restraint will reduce the risk of serious injury or death to your child.

This child restraint is designed ONLY for child weighing under 36kg (approximately 12 years old or under).

DO NOT use forward facing mode before the child’s weight exceeds 15kg.

Any straps of child restraint and vehicle seat should be tightened and not twisted.

DO NOT use or install this child restraint until you read and understand the instructions in this manual and in your vehicle owner's manual.

DO NOT install or use this child restraint without following the instructions and warnings in this manual or you may put your child in serious risk of injury or death.

DO NOT make any modification to this child restraint or use it along with component parts from other manufacturers.

DO NOT use this child restraint if it has damaged or missing parts.

DO NOT have your child in unfitted clothes when use this child restraint in rearward facing mode﹐ because this may prevent your child from being properly and securely fastened by the shoulder harnesses and the harnesses between thighs.

When use this child restraint in rearward facing mode﹐ the safety belt must be used correctly﹐ and ensure that any lap strap is worn low down﹐ so that the pelvis is firmly engaged.

DO NOT leave this child restraint unbelted or unsecured in your vehicle because unsecured child restraint can be thrown around and may injure occupants in a sharp turn﹐ sudden stop﹐ or collision. Remove it if not in regular use.

NEVER leave your child unattended with this child restraint at all times.

Don’t use it on front seat with active airbag when installed in rearfacing mode.

NEVER use a second-hand child restraint or a child restraint whose history you do not know because they may have structural damage that endangers your child's safety.

Please keep this child restraint away from sunlight﹐ otherwise it may be too hot for the child's skin.

NEVER use ropes or any other substitutes in place of seat belts in case of injuries from restraint.

DO NOT use this child restraint as a regular chair as it tends to fall down and injure the child.

DO NOT use this child restraint without the soft goods.

The soft goods should not be replaced with any besides the ones recommended by the manufacturer﹐ because the soft goods constitute an integral part of the child restraint performance.

DO NOT put anything other than the recommended inner cushions in this child restraint.

DO NOT carry this child restraint with a child in it.

DO NOT put unsecured items in the vehicle because they can be thrown around and may injure occupants in a sharp turn﹐ sudden stop﹐ or collision.

Do not allow the child restraint harness or buckles to become trapped or caught in the vehicle seat or door.

DO NOT continue to use this child restraint after it has suffered any violent crash. Replace immediately as there might be invisible structural damage from the crash.

Remove this child restraint from the vehicle seat when it is not in use for a long period of time.

To avoid suffocation﹐ remove plastic bag and packaging materials before using this product. The plastic bag and packaging materials should then be kept away from babies and children.

Consult the distributor for issues concerning maintenance﹐ repair and part replacement.

DO NOT use any load bearing contact points other than those described in the instructions and marked in the child restraint.

DO NOT install this child restraint under the following conditions:

1. Vehicle seats with 2-point safety belts.

2. Vehicle seats facing sideward or rearward with respect to the running direction of the vehicle.

3. Vehicle seats unstable during installation.

Please do not use this child restraint if the child restraint has dropped from a significant height﹐ hit the ground at a considerable speed﹐ or has visible signs of damage. We are not responsible to replace if the child restraint has been damaged under these abnormal conditions. A new child restraint will need to be purchased when any of the aforementioned conditions occurs.

Choose the Installation Mode

Emergency

In case of emergency or accidents﹐ it is most important to have your child taken care of with first aids and medical treatment immediately.

Product Information

For installation with 3-point-belt

1. This is a ‘Universal’ child restraint. It is approved to

UN ECE

regulation

44, 04 series of amendments, for general use in vehicles and it will fit most,

but not all, car seats.

2. A correct fit is likely if the vehicle manufacturer has declared in the

vehicle

handbook that the vehicle is capable of accepting a ‘Universal’

child

restraint for this age group.

3. This

child restraint

has been classified as ‘Universal’ under more stringent conditions than those which applied to earlier designs which do not carry this notice.

4. If in doubt, please consult the child restraint distributor.

For installation with 3-point-belt and ISOSAFE attachment

1. This child restraint is classified for “Semi-Universal” use and is suitable for fixing into the seat positions of the following cars. This child restraint can be installed using a 3 point retractable adult seat belt approved to UN ECE R16 or similar standard (Using a 3 point retractable adult seat belt and ISOSAFE at the same time while using the child restraint in Group 2/3 mode).

2. Seat positions in other cars may also be suitable to accept the child restraint. If in doubt, consult either the child restraint manufacturer or the retailer.

3. Please refer to our vehicle fitting list (on-product as well as online at our website).

Remove infant

insert and store harness in proper storage locations

Child's

Weig ht

Installation

Mode

Figure for

Installation

Reference

Age

Seat Infant Insert

Position Instructions

<18kg

15 - 36 kg

Rearward

Facing

Mode

Forward

Facing

Mode

<4 years

3-point-belt

3-point-belt and

ISOSAFE

3 years

12 years

Position 1 - 4

Position 5-6

Infant insert

must

be used from

0-9 months

to help restrain

the child tightly

Important

DO NOT use forward facing mode before the child's weight exceeds 15kg.

Product Child Restraint

Model C1721

Suitable for

Child weighing 0 - 36kg (approximately 0 – 12 years)

Mass Group 0+/1/2/3

Materials Plastics, metal, fabrics

Patent No. Patents pending

Concerns on Installation

see images 1 -

1 2

Use Side Impact Shield

see images 5 -

! Must open the side impact shield

to protect the child more safely.

! The side impact shield on the

opposite side of the vehicle door can be closed to allow more seating space.

Recline Adjustment

see images 7 -

Press the recline adjustment handle, and adjust the child restraint to the proper position.

The recline angles are shown as

There are two recline angles 5-6 for rearward facing mode, they are marked as blue triangles.

There are four recline angles 1-4 for forward facing mode, they are marked as red triangles.

Align the top reclining indicator with the bottom triangle for the desired recline position.

Height Adjustment

for Head Support and Shoulder Harnesses

see images 9 -

Please adjust the head support and shoulder harnesses to proper height according to the child's height.

! When used in rearward facing mode, the shoulder harness slots must be

even with or just below the child’s shoulders.

-1

! When used in forward facing mode, the shoulder belt guides must be even

with or just above the child’s shoulders.

-2

If the shoulder harnesses are not at proper height, the child may be thrown from the child restraint when there is an accident.

Squeeze the head support adjustment lever, meanwhile pull up or push down the head support until it snaps into one of the 10 positions.

The head support positions are shown as

! Side wings open automatically while the headrest height is adjusted from

the 6th to 10th position.

2. Pass the vehicle shoulder belt through the two rear-facing vehicle belt slots at the back of the car seat.

! Open the belt lock off and insert the shoulder belt through it.

! Ensure the belt lock off cover is completely closed when not in use to

prevent injury, or damage to vehicle upholstery.

3. Press the child restraint down firmly

and pull the vehicle shoulder belt to fasten the child restraint securely.

! Ensure to close the lock-off after you

are done checking the child restraint is securely fastened. 15 -1

! Keep your fingers off when closing

the lock-off clips to avoid injury.

! The child restraint can not be used if

the vehicle safety belt buckle (female buckle end) is too long to anchor the child restraint securely.

! Double check that the child restraint

is securely installed and does not move on the vehicle seat.

Rearward Facing Mode

(for Child under 18kg /Newborn–4 years old)

see images 11 -

! Please install the child restraint on the rear vehicle seat, and then put the

child in the child restraint.

i. Installation for Rearward Facing Mode

! Please adjust the child restraint to the desired recline position (2 positions

for rearward facing mode). Align the top reclining indicator with one of the bottom blue triangles.

! Make sure the shoulder harness is adjusted to proper height before

installing this child restraint.

! When installing and adjusting the safety belts, make sure that both the

shoulder belt and the waist belt are not twisted and will not stop the safety belts from functioning properly.

1.Pass the vehicle waist belt through the vehicle waist belt slots, then engage the vehicle buckle tongue into the buckle.

11 12

! Vehicle waist belt must pass underneath infant insert.

JK014_C1721

13 14

1. While pressing the harness

adjustment button, pull completely the two shoulder harnesses of the child restraint.

2. Press the red button to disengage

the buckle.

3. Place the child in the child restraint

and pass both arms through the harnesses.

4. Engage the buckle.

Correctly assembled vehicle belt is shown as

! Ensure that the vehicle waist belt passes through the vehicle waist belt slot.

-1

! Ensure that the vehicle shoulder belt passes through the rear-facing vehicle

belt slot.

-2

! The vehicle buckle tongue is engaged with the buckle correctly, as

-3

ii. Securing your Child in the Child Restraint

Use Infant Insert

We recommend using the full

infant insert while the baby

is 0-9 months or until they

outgrow the insert. The infant

insert increases side impact

protection.

Detach the snaps on the head support to

remove the head

portion of the insert.

Remove the head support

portion of the infant

insert when the child’s

head no longer ﬁts

comfortably.

Remove the body

portion of the infant

insert when the infant’s

shoulders no longer ﬁt

comfortably.

Remove the infant insert

cushion by detaching the

snaps to allow more space

when the infant does not

ﬁt comfortably. The cushion can be used

separately without being

attached to the insert to bolster the infant's back

for more comfort.

5.Pull the adjustment webbing toward you to adjust it to the proper length and make sure your child is snugly secured.

! After the child is seated, recheck

whether the shoulder harnesses are at the proper height.

! Always keep child secured in

harness and properly tightened by removing any slack.

Forward Facing Mode

( for Child 15–36kg /3–12 years old)

see images 22 -

i. Installation for Forward Facing Mode

! When using in the forward facing mode, please remove the infant insert,

and place the shoulder harness straps, buckle and buckle tongues in the harness hideaway storage compartments.

! Please adjust the shoulder harnesses to proper length before storing the

shoulder straps and buckle in their storage compartments.

! Please adjust the child restraint to the desired recline position. (4 positions

for forward facing mode). Align the top reclining indicator with one of the bottom red triangles.

! While using and adjusting the vehicle seat belt, check that there are no

twists in the vehicle seat belt that could cause your child incorrectly fastened.

1. Press the red button to disengage

the buckle.

2. Remove the infant insert.

! When installing the child restraint in

the forward facing mode, do not

use the infant insert.

3. Detach the snaps.

-1

4. Lift the upper flap upward and pull the lower flap forward, and then store the

shoulder straps in their storage compartments.

-2

5. Pull the buckle to the back of the seat pad, and then store the buckle and

buckle tongues in respective storage compartments.

-3 & 23 -4

! Make sure that both ISOSAFE

connectors are securely attached to their ISOFIX attachment anchor points. The colors of the indicators on both ISOSAFE connectors should be completely green.

! The ISOSAFE connectors must

be attached and locked onto the ISOFIX attachment anchor points.

! Check to make sure the child

restraint is securely installed by pulling on the both ISOSAFE connectors.

ely installed by p

3.Press the ISOSAFE adjustment

button and push the child restraint back against the vehicle seat until tight.

6. Reattach the snaps to recover the seat pad. The recovered seat pad is shown as 24

ii. For installation with ISOSAFE

1. Insert ISOFIX guides to assist with installation. The ISOFIX attachment guides can protect the surface of the vehicle seat from being torn.

2. Extend the ISOSAFE connectors by pressing the adjustment button 26 and pulling out the connectors.

ii. Securing your Child in the Child Restraint

a. For installation with 3-point-belt

1. Please check whether the vehicle

shoulder belt guides are at proper height when the child is in the child restraint.

2. Position the shoulder belt through

the shoulder belt guide and pass the waist belt through the vehicle waist belt slots. Engage the vehicle buckle and pull the vehicle belt to make sure it is tightened.

! Shoulder belt must pass through

shoulder belt guide.

! Waist belt must pass through waist

belt slots.

! The child restraint can not be used

if the vehicle safety belt buckle (female buckle end) is too long to anchor the child restraint securely.

! Never use a vehicle waist-only belt

across front of child.

! Do not use shoulder belt loose or

positioned under arm.

! Do not use shoulder belt behind

child’s back.

! Do not allow child to slide down in

the child restraint in case of strangulation.

Removing and storing ISOSAFE connectors

1. To remove from the vehicle, press the ISOSAFE adjustment button

-1

and pull the base away from the seat. 30 -2

2. Then press and release the connectors from the vehicle’s ISOFIX.

3. To retract the ISOSAFE connectors into the base press the ISOSAFE adjustment button. 32 -1 & 32 -2

b. For installation with 3-point-belt and ISOSAFE

1. Installation with ISOSAFE attachment is as

- 29

2. Place the child in the child restraint and check whether the shoulder belt

guides are at proper height.

3. Installation with 3-point-belt is show as

4. Correctly assembled 3-point-belt and ISOSAFE attachment is shown as

! Make sure that both ISOSAFE connectors are securely attached to their

ISOFIX attachment anchor points. The colors of the indicators on both ISOSAFE connectors should be completely green. 35 -1

! Check to make sure the child restraint is securely installed by pulling on

both ISOSAFE connectors.

! Shoulder belt must pass through shoulder belt guide.

-3

! Waist belt must pass through lap belt guides.

! The child restraint can not be used if the vehicle safety belt buckle

(female buckle end) is too long to anchor the child restraint securely.

-2

! Never use a vehicle waist-only belt across front of child.

! Do not use shoulder belt loose or positioned under arm.

! Do not use shoulder belt behind child’s back.

! Do not allow child to slide down in the child restraint in case of strangulation.

Detach Soft Goods

see images 36 -

1. Press the red button to disengage the buckle.

! To assemble soft goods, reverse the steps above.

Maintenance

Please store it somewhere that the child can not access it.

Please wash the soft goods with cold water under 30°C.

Do not iron the soft goods.

Do not bleach or dry clean the soft goods.

Do not use undiluted neutral detergent, gasoline or other organic solvent to wash the child restraint. It may cause damage to the child restraint.

Do not twist the soft goods to dry with great force. It may leave the soft goods with wrinkles.

Please hang dry the soft goods in the shade.

Please remove the child restraint from the vehicle seat if not in use for a long period of time. Put the child restraint in the shade and somewhere your child can not access it.

Liste des pièces

Assurez-vous que toutes les pièces sont présentes avant le montage. Si une pièce est manquante, veuillez contacter votre revendeur local. Le montage ne nécessite aucun outil.

Les parties souples en tissu comprennent le coussin d'assise du siège auto, la protection de la boucle de l'entrejambe, la têtière et l'insert bébé. Veuillez vous assurer qu’il n’y a pas de pièces manquantes. Si tel est le cas, veuillez contacter le revendeur en cas de pièces manquantes.

Félicitations

Vous venez d'acheter un siège auto de grande qualité homologué à la norme de sécurité en vigueur. Ce produit est adapté aux enfants de MOINS de 36 kg (environ 12ans ou moins).

Lisez attentivement ce guide d’utilisation et suivez les étapes d'installation﹐ car une bonne installation du siège est ESSENTIELLE pour mieux protéger votre enfant en cas d’accident en lui évitant des blessures graves ou fatales et lui apporter le meilleur confort lors de l'utilisation de ce produit.

Conservez ce manuel d'utilisation pour pouvoir le consulter ultérieurement.

Liste de contrôle

Assurez-vous que votre véhicule est équipé de ceintures de sécurité rétractables 3 points.

Les ceintures peuvent être différentes en conception et en longueur en fonction du constructeur﹐ de la date de fabrication et du type de véhicule. Ce siège auto s’installe uniquement dans les véhicules répertoriés qui sont équipés de ceintures de sécurité rétractables 3 points et approuvés par la réglementation UN ECE 16 ou d'autres normes équivalentes. Ce siège a passé tous les tests demandés par la réglementation UN-ECE 44/04.

Ce siège auto ne convient pas pour les véhicules dotés de ceintures ventrales.

Pour des informations sur la garantie﹐ veuillez consulter notre site Web à l'adresse joiebaby.com

! Veuillez conserver le guide d’utilisation dans le coffre

de rangement situé à l’arrière du dossier pour toute consultation ultérieure.

Fig. 1 Têtière Fig. 2 Coussin de l'assise du siège Fig. 3 Boucle du harnais Fig. 4 Sangle de réglage Fig. 5 Bouton de déverrouillage

ISOSAFE

Fig. 6 Poignée de réglage de

l'inclinaison

Fig. 7 Protège boucle de l'

d'entrejambe

Fig. 8 Protège harnais Fig. 9 Insert nouveau-né

Fig. 10 Poignée de réglage de la

têtière

Fig. 11 Pince d'arrêt Fig. 12 Coffre de rangement du

manuel d'instructions

Fig. 13 Base Fig. 14 Connecteur ISOSAFE Fig. 15 Fentes pour la ceinture de

sécurité ventrale

Fig. 16 Guides des fixations ISOFIX

AVERTISSEMENT

AUCUN siège auto ne peut garantir une protection complète contre les blessures en cas d'accident. Cependant﹐ une bonne utilisation de ce siège réduit les risques de blessures graves qui peuvent être fatales pour votre enfant.

Ce siège bébé est conçu UNIQUEMENT pour les enfants de moins de 36 kg (environ 12ans ou moins).

Ne pas utiliser la position face à la route si le poids de l'enfant ne dépasse pas 15kg.

Les harnais du siège auto et la ceinture de sécurité du siège de véhicule doivent être serrés﹐ sans torsion.

Ne pas utiliser﹐ ni installer ce siège bébé avant d'avoir lu et compris les instructions de ce manuel et et celles du manuel d'instructions du constructeur du véhicule.

N'installez PAS et N'utilisez PAS ce siège auto sans suivre les instructions et avertissements de ce manuel au risque de mettre votre enfant en danger de blessure ou de mort.

N'apportez AUCUNE modification à ce siège auto et ne l'utilisez pas avec des pièces d'autres fabricants.

N'utilisez PAS ce siège bébé s'il comprend des pièces endommagées ou s'il y a des pièces manquantes.

Ne mettez PAS de vêtements mal adaptés à votre enfant lors de l'utilisation de ce siège auto en position dos à la route﹐ car votre enfant pourrait ne pas être attaché correctement pour assurer une sécurité maximale par les harnais d'épaules et les harnais au niveau des épaules et des cuisses.

En cas d'utilisation de ce siège bébé en position dos à la route﹐ la ceinture de sécurité doit être placée correctement﹐ Vérifiez que la ceinture ventrale est bien positionnée en bas﹐ afin que le bassin de l'enfant soit bien calé.

Ne laissez PAS le siège bébé dans votre véhicule détaché ou non fixé﹐ car il risque d’être éjecté et blesser les passagers lors de virages serrés﹐ d'arrêts brusques ou de collisions. Il faut l’enlever en cas de non utilisation régulière.

Ne laissez JAMAIS votre enfant sans surveillance dans ce siège de bébé.

Ne l'utilisez pas sur le siège avant avec un airbag actif lorsqu'il est installé en mode dos à la route.

N'utilisez JAMAIS un siège auto d'occasion ou dont vous ne connaissez pas l'historique﹐ car il pourrait présenter des dommages structurels non visibles à l'oeil nu qui pourraient avoir des conséquences graves sur la sécurité de votre enfant.

Ne laissez pas ce siège auto exposé au soleil﹐ car il pourrait prendre la chaleur et un enfant ne pourrait s'y asseoir dedans. pour la peau de l'enfant.

N’utilisez JAMAIS de cordes ou autres objets similaires à la place des ceintures de sécurité﹐ cela pourrait causer des blessures.

N'utilisez PAS ce siège auto comme un siège ordinaire﹐ car il risque de tomber et blesser l'enfant.

N'utilisez PAS ce siège auto sans les composants en tissu.

Les parties souples en tissu ne doivent pas être remplacées par d'autres non recommandées par le fabricant﹐ car elles font intégralement partie des performances du siège bébé.

NE placez aucun autre objet que les coussinets internes recommandés pour ce siège bébé.

Ne transportez PAS ce siège bébé avec un enfant dedans.

Ne placez PAS d'objets non attachés dans le véhicule car ils pourraient basculer et blesser les passagers lors de virages serrés﹐ d'arrêts soudains ou de collisions.

Veillez à ce que les harnais ou les boucles du siège bébé ne soient pas pris ou coincés par un siège ou une porte du véhicule.

Ne continuez PAS à utiliser ce siège bébé après un accident violent. Remplacez-le immédiatement car des dommages structurels invisibles pourraient avoir été causés par l'accident.

Enlevez ce siège bébé du véhicule s'il ne va pas être utilisé pendant une longue période.

Pour éviter les risques d'étouffement﹐ enlevez le sac plastique et les cartons d'emballage avant d'utiliser ce produit. Ils doivent﹐ en effet﹐ être conservés hors de la portée des bébés et des enfants.

Consultez le revendeur pour tout problème concernant la maintenance﹐ la réparation et le remplacement de pièces.

N'utilisez PAS d'autres points d'attaches que ceux décrits dans le manuel et indiqués sur le siège bébé.

N'installez PAS ce siège auto dans les conditions suivantes:

1. Véhicules équipés de ceintures de sécurité 2points seulement.

2. Banquettes de véhicule tournés sur le côté ou vers l'arrière en fonction de la direction de déplacement du véhicule.

3. Sièges de véhicule instables lors de l'installation.

Veuillez ne pas utiliser ce siège auto s'il est tombé d'une hauteur significative﹐ a heurté le sol à une vitesse considérable ou présente des signes visibles de dommages. Nous ne sommes pas responsables du remplacement si le siège bébé a été endommagé dans ces conditions anormales. Un siège auto neuf devra être acheté si l'une des conditions précitées se produit.

Choix du mode d'installation

Urgence

En cas d'urgence ou d'accident﹐ il est très important que votre enfant soit immédiatement pris en charge par les premiers secours et reçoive des soins médicaux appropriés.

Informations sur le produit

Pour une installation avec une ceinture à 3 points

1. Il s'agit d'un siège auto «Universel». Il est conforme à la réglementation

UN ECE 44, série d'amendements 04, pour une utilisation dans des véhicules et il est adapté à la plupart des sièges de voiture, mais pas tous.

2. Le siège auto est probablement adapté si le constructeur a indiqué dans le

manuel d'utilisation du véhicule qu'un siège auto évolutif (groupe

0+/1/2/3 pouvait y être installé

3. Ce

siège bébé évolutif

a été classé «Universel» dans des conditions plus strictes que celles appliquées à de précédents modèles ne portant pas cette indication.

4. En cas de doute, veuillez contacter le revendeur du siège bébé.

Pour une installation avec ceinture à 3 points et fixation ISOSAFE

1. Ce siège auto est classé pour une utilisation «Semi-universelle» et est utilisé pour une fixation dans les positions banquettes du véhicule suivantes. Ce siège bébé peut être installé avec une ceinture de sécurité rétractable 3points pour adultes approuvée conformément à la norme UN ECE R16 ou une norme similaire (Utiliser une ceinture de sécurité rétractable à 3points pour adultes et ISOSAFE en même temps en cas d'utilisation du siège bébé en mode Groupe 2/3).

Les positions des sièges dans d'autres voitures peuvent également être adaptées au siège bébé. En cas de doute, consultez le fabricant du siège bébé ou le revendeur.

Veuillez consulter notre liste de véhicules compatibles (se trouvant sur le produit, ainsi qu’en ligne sur notre site web www.joiebaby.com).

Important

N'utilisez PAS la position face à la route si le poids de l'enfant ne dépasse pas 15kg.

Produit Siège auto

Modèle C1721

Convient à

Enfants pesant de 0 à 36kg (environ 0 à 12 ans)

Groupe de masse 0+/1/2/3

Matériaux Plastiques, métal, tissus

N° brevet. Brevets en attente

Poids de

l'enfant

<18kg

15 - 36kg

Mode dos à la route

Ceinture à 3points

<4 ans

Position 5-6

Position 1-4

3 à 12 ans

Ceinture à 3points

et ISOSAFE

L'insert pour bébé doit être utilisé de

0 à 9 mois pour permettre de caler fermement l'enfant

Retirez l'insert pour

bébé et stockez

les harnais dans

les coffres de

rangement prévus

dans la structure

Mode

d'installa-

tion

Illustration pour

l'installation

Âge de

référence

Position du

siège

Instructions relatives à l'insert nouveau-né

Remarques sur l'installation

voir images 1 -

1 2

Utilisation des protections latérales rétractables

voir images 5 -

! Il faut ouvrir les protections

latérales pour absorber les chocs et protéger correctement l'nefanr.

! La protection qui se trouve placée

sur le côté opposé à la porte du véhicule peut être fermée pour obtenir plus d'espace.

Réglage de l'inclinaison

voir images 7 -

Appuyez sur la poignée de réglage de l'inclinaison et ajustez le siège auto dans la bonne position.

Les angles d'inclinaison sont illustrés en

Il y a deux angles d'inclinaison, 5-6 pour la position dos à la route, ils sont marqués par les triangles bleus.

Il y a quatre angles d'inclinaison, 1-4 pour la position face à la route, ils sont marqués par les triangles rouges.

La flèche bleue supérieure doit être alignée avec l'indicateur de position d'inclinaison inférieur.

Ajustement de la hauteur

de la têtière et des harnais des épaules

voir images 9 -

Ajustez la têtière et des harnais des épaules à la bonne hauteur selon la taille de votre enfant.

! En cas d'utilisation en mode dos à la route, les fentes pour les harnais

doivent être situées à la hauteur ou juste en dessous des épaules de l'enfant.

-1

! En cas d'utilisation en mode face à la route, les guides de la ceinture de

sécurité du véhicule doivent être situées à la hauteur ou juste en dessus des épaules de l'enfant.

-2

Si les harnais ne sont pas à la bonne hauteur, l'enfant pourrait être éjecté du siège auto en cas d'accident.

Appuyez sur poignée de réglage de la têtière tout en soulevant ou baissant la têtière pour la positionner sur l’une des 10positions.

Les positions de la têtière sont illustrées en

! La têtière s'élargit latéralement quand le support de tête est positionné sur

la 6

ème

position.

2. Passez la ceinture de sécurité du véhicule dans les deux fentes qui sont situées sur le dossier du siège auto en haut.

! Ouvrez le verrouillage de la ceinture et insérez-y la ceinture de sécurité.

! Assurez-vous que le système de verrouillage de la ceinture de sécurité est

complètement fermé lorsqu’il n’est pas utilisé pour éviter les blessures ou les accrocs divers.

3. Appuyez fermement sur le siège auto et tirez la ceinture de sécurité du véhicule pour l' attacher solidement sur la banquette arrière.

! Assurez-vous que la pince d'arrêt soit

bien fermée, une fois le passage de la ceinture de sécurité terminé. 15 -1

! Lors de la fermeture du volet, faites

attention à ne pas vous pincer accidentellement les doigts.

! Le siège auto ne peut pas être utilisé

si la boucle de ceinture de sécurité du véhicule (extrémité femelle de la boucle) est trop longue pour fixer le siège bébé de façon sûre.

! Vérifiez attentivement que le siège

bébé est solidement installé et ne bouge pas sur la banquette du véhicule.

Mode dos à la route

Pour les enfants de moins de 18kg / de la naissance à –4ans

voir images 11 -

! Veuillez installer le siège auto sur arrière du véhicule, puis placez l'enfant

dans le siège.

i. Installation en position dos à la route

! Veuillez régler le siège auto dans la position d'inclinaison souhaitée

(2 positions pour le mode dos à la route). Aligner la flèche du haut avec un des deux triangles bleus (positions 5 ou 6).

! Vérifiez que les harnais sont à la bonne hauteur avant d'installer le siège

auto.

! Lorsque vous installez et ajustez les ceintures de sécurité, vérifiez que la

ceinture d'épaules et la ceinture ventrale ne sont pas entortillées et ne bloquent pas le bon fonctionnement des ceintures de sécurité.

1. Passez la ceinture ventrale du véhicule dans les fentes prévues à cet effet, puis engagez la languette de la boucle du véhicule dans la boucle.

11 12

! La ceinture abdominale du vehicule doit passer sous le support de corps de

bebe.

JK014_C1721

1. Tout en appuyant sur le bouton d'ajustement du harnais, tirez complètement les deux harnais situés au niveau des épaules du siège auto.

2. Appuyez sur le bouton rouge pour désengager la boucle.

3. Placez l'enfant dans son siège et passez les deux bras à travers les harnais.

4. Engagez la boucle comme illustré dans le schéma .

Ceinture de sécurité du véhicule correctement ajustée illustrée en

! Assurez-vous que la ceinture ventrale du véhicule passe dans la fente

prévue à cet effet sur le siège auto. 16 -1

! Assurez-vous que la ceinture de sécurité au niveau des épaules du véhicule

passe dans le clappet et la fente qui sont situés sur l'arrière du siège auto comme le montre le point.

-2

! La ceinture de sécurité doit être bouclée, comme illustré en

-3

ii. Attacher votre enfant dans le siège auto

Utiliser l'insert nouveau-né

Nous conseillons d'utiliser

l'insert bébé dans son

intégralité lorsque le bébé

est âgé de 0 à 9 mois ou

jusqu'à ce qu'il dépasse de

l'insert. L'insert bébé

renforce la protection

contre les impacts

latéraux.

L'insert nouveau-né

est composé de 3

parties détachables

(la têtière﹐ la partie

centrale et le

coussinet du dossier)

Retirez la la têtière lorsque

la tête de l'enfant ne se

place plus

confortablement.

Retirez la partie centrale

de l'insert bébé lorsque les

épaules de l'enfant ne se

placent plus

confortablement.

Enlevez le coussinet de

l'insert bébé en

débloquant les fermoirs

afin de faire plus de place

et que le bébé soit

installé plus

confortablement. Le coussinet peut être utilisé séparément sans être fixé

à l'insert afin de soutenir le dos du bébé pour plus

de confort.

5. Tirez les sangles de réglage vers vous pour les ajuster à la bonne longueur et assurez-vous que votre enfant est bien attaché.

! Une fois l'enfant assis, vérifiez à

nouveau que les harnais au niveau des épaules sont à la bonne hauteur.

! Maintenez toujours l'enfant attaché

avec le harnais qui doit être ajusté au corps de l'enfant.

Mode face à la route

(pour les enfants entre 15 et 36kg /3 et 12ans)

voir images 22 -

i. Installation en position face à la route

! En cas d'utilisation en position face à la route, veuillez retirer l'insert bébé et

placer les sangles du harnais situé au niveau des épaules, la boucle et les languettes de la boucle dans les compartiments de rangement prévus à cet effet qui sont situés dans la structure du siège auto.

! Veuillez ajuster les harnais à la longueur appropriée avant de les ranger

dans leurs compartiments de rangement.

! Veuillez positionner le siège bébé à la position d'inclinaison souhaitée. (4

positions pour le mode face à la route). Aligner la flèche du haut avec un des quatre triangles rouges (positions 1 à 4).

! En utilisant et en ajustant la ceinture de sécurité du véhicule, vérifiez

toujours qu'elle n'est pas entortillée, ce qui aurait pour conséquence que votre enfant ne serait pas correctement attaché.

1. Appuyez sur le bouton rouge pour désengager la boucle.

2. Retirez l'insert bébé.

! Lorsque vous installez le siège

bébé en mode face à la route, n'utilisez plus l'insert bébé.

3. Détachez les attaches du harnais et enlevez les pressions pour avoir accès aux coffrs de rangement.

-1

4. Soulevez le rabat supérieur vers le haut et tirez le rabat inférieur vers le bas, puis rangez les harnais dans leurs compartiments de rangement.

-2

5. Placez la boucle vers le fond de l'assise du siège, puis rangez la boucle et les languettes de la boucle dans leurs compartiments de rangement respectifs.

-3 & 23 -4

! Assurez-vous que les deux

connecteurs ISOSAFE sont bien attachés aux points d'accroche de leurs fixations ISOFIX. Les indicateurs des deux connecteurs ISOSAFE doivent être complètement verts.

! Les connecteurs ISOSAFE doivent

être attachés et verrouillés sur les points d'ancrage des fixations ISOFIX.

! Vérifiez que le siège auto est bien

installé en tirant sur les deux connecteurs ISOSAFE.

bien installé en

3. Appuyez sur le bouton de réglage ISOSAFE et poussez le siège bébé vers l'arrière contre le dossier de la banquette arrière du véhicule jusqu'à ce qu'il soit bien appuyé.

6. Remettre les pressions pour recouvrir le coussin de siège. Le coussin de siège recouvert est illustré en 24

ii. Pour une installation avec ISOSAFE

1. Insérez les guides ISOFIX pour faciliter l'installation. Les guides des fixations ISOFIX peuvent protéger la surface du siège du véhicule contre les accrocs.

2. Ajustez les connecteurs ISOSAFE en appuyant sur le bouton de réglage 26 et en engageant les connecteurs.

ii. Bien attacher votre enfant dans le siège bébé

a. Pour installation avec ceinture 3 points

1. Veuillez vérifier si les guides de la ceinture de sécurité au niveau des épaules sont à la bonne hauteur lorsque l'enfant est installé dans le siège auto.

2. Positionnez la ceinture de sécurité dans le guide prévu à cet effet et passez la ceinture ventrale dans les fentes situées au niveau du ventre. Fermez la boucle de la ceinture de sécurité et tirez dessus pour vous assurer qu'elle est serrée.

! La ceinture de sécurité doit passer

dans le guide de la ceinture au niveau de l'épaule.

! La ceinture de sécurité doit passer

dans les fentes de la ceinture situées au niveau du ventre.

! Le siège auto ne peut pas être utilisé

si la boucle de ceinture de sécurité du véhicule (extrémité femelle de la boucle) est trop longue pour fixer le siège auto de façon sûre.

! N'utilisez jamais une ceinture du

véhicule uniquement ventrale en vue d'attacher un enfant par l’avant.

! Ne laissez pas une ceinture de

sécurité au niveau des épaules lâche ou positionnée sous le bras.

! Ne mettez pas la ceinture

d'épaules derrière le dos de l'enfant.

! Ne laissez pas l'enfant glisser vers

le bas dans le siège auto afin d'éviter tout risque de strangulation.

Retrait et rangement des connecteurs ISOSAFE

Pour détacher le siège auto du véhicule, appuyez sur le bouton de réglage ISOSAFE 30 -1 et tirez la base pour dégager le siège. 30 -2

2. Puis appuyez et relâchez les connecteurs du système ISOFIX du véhicule. 31

3. Pour rétracter les connecteurs ISOSAFE dans la base, appuyez sur le bouton de réglage ISOSAFE. 32 -1 & 32 -2

b. Pour une installation avec ceinture 3 points et ISOSAFE

1. Installation avec la fixation ISOSAFE indiquée en

2. Placez l’enfant dans le siège auto et vérifiez que les guides de la ceinture de sécurité sont à la bonne hauteur.

3. Installation avec ceinture 3 points illustrée en

4. Ceinture 3 points et fixation ISOSAFE correctement assemblées comme illustré en

! Assurez-vous que les deux connecteurs ISOSAFE sont bien attachés aux

points d'accroche de leurs fixations ISOFIX. Les indicateurs des deux connecteurs ISOSAFE doivent être complètement verts. 35 -1

! Vérifiez que le siège bébé est bien installé en tirant sur les deux

connecteurs ISOSAFE.

! La ceinture de sécurité doit passer au niveau des épaules dans le guide prévu

à cet effet. voir

-3 ! La ceinture de sécurité doit passer dans les fentes au niveau du ventre. ! Le siège auto ne peut pas être utilisé si la boucle de la ceinture de sécurité

du véhicule (extrémité femelle de la boucle) est trop longue pour fixer le siège auto de façon sûre.

-2

! N'utilisez jamais une ceinture du véhicule uniquement ventrale en vue

d'attacher un enfant par l’avant.

! Ne laissez pas une ceinture de sécurité au niveau des épaules lâche ou

positionnée sous le bras.

! Ne mettez pas la ceinture de sécurité derrière le dos de l'enfant. ! Ne laissez pas l'enfant glisser vers le bas dans le siège bébé afin d'éviter

tout risque de strangulation.

Enlever les parties souples

voir images 36 -

1. Appuyez sur le bouton rouge pour désengager la boucle.

! Pour remettre les parties souples, suivez les instructions ci-dessus dans

l'ordre inverse

Entretien

Veuillez le stocker hors de portée des enfants.

Lavez les parties souples en tissu (assise, têtière, insert nouveau-né, protège harnais, boucle) à l'eau froide à moins de 30C.

Ne les repassez pas.

Ne les nettoyez pas à sec ou à l'eau de javel.

N'utilisez pas de détergents neutres non dilués, de l'essence ou d'autres solvants organiques pour laver le siège auto. Cela pourrait l’endommager .

N’utilisez pas de programme d’essorage. Des plis pourraient apparaître sur les pièces souples.

Laissez les sécher à l'ombre.

Retirez le siège auto du véhicule si vous n'allez pas l'utiliser pendant une longue période. Placez le siège bébé à l'ombre, hors de la portée des enfants.

Lista de componentes

Asegúrese de que no falta ningún componente antes de montar el producto. Si falta algo, póngase en contacto con el establecimiento en el que adquirió el producto. No se necesita ninguna herramienta para el montaje.

El tapizado de la silla incluye la tela, el protector del arnés de la entrepierna y los protectores de arnés. Asegúrese de que no falta ninguna pieza. Si falta algo, póngase en contacto con el establecimiento en el que adquirió el producto.

Enhorabuena

Ha adquirido un sistema de retención infantil de alta calidad﹐ seguro y totalmente certificado. Este producto es adecuado para niños con un peso INFERIOR a 36 kg (inferior a 12 años aproximadamente).

Lea detenidamente este manual de instrucciones y siga los pa

sos de instalación﹐ ya que es la ÚNICA forma de proteger a su hijo contra lesiones graves o incluso la muerte en caso de acci

dente﹐ y de garantizar que su bebé viaje cómodamente cuando esté utilizando este producto.

Conserve este manual de instrucciones para futuras consultas.

Por favor﹐ verifique lo siguiente:

Asegúrese de que su vehículo está equipado con cinturones de seguridad retráctiles con 3 puntos de anclaje.

El diseño y la longitud de los cinturones de seguridad del automóvil pueden variar según el fabricante﹐ la fecha de fabricación y el tipo de vehículo. Este sistema de retención infantil solo es apto para su uso en los vehículos incluidos en la lista de compatibilidad o los que le indique el fabricante o distribuidor y estén equipados con cinturones de seguridad retráctiles de 3 puntos de anclaje homologados según el Reglamento ECE R16 u otras normativas equivalentes. Este Sistema de Retención Infantil está homologado según la Norma Europea ECE R44/04.

Este Sistema de Retención Infantil no puede utilizarse en asientos equipados con cinturones de seguridad de 2 puntos de anclaje (cinturones ventrales).

Para obtener información sobre la garantía﹐ visite nuestro sitio web en joiebaby.com.

! Guarde el manual de instrucciones en el espacio de

almacenamiento situado en la parte trasera para futuras consultas.

Fig. 1 Reposacabezas

Fig. 2 Tapizado de la silla Fig. 3 Hebilla Fig. 4 Tensor del arnés Fig. 5 Botón de ajuste del ISOSAFE Fig. 6 Palanca de ajuste del reclinado Fig. 7 Protector del arnés de

entrepierna

Fig. 8 Protectores de arnés Fig. 9 Reductor para bebés

Fig. 10 Palanca de ajuste del

reposacabezas

Fig. 11 Pinza de bloqueo del

cinturón

Fig. 12 Compartimento de

almacenamiento del manual de instrucciones

Fig. 13 Base Fig. 14 Conector ISOSAFE Fig. 15 Guías para el cinturón del

vehículo

Fig. 16 Bocas para el ISOFIX del

vehículo

ADVERTENCIA

NINGÚN sistema de retención infantil puede garantizar una protección total contra lesiones en caso de accidente. Sin embargo﹐ un uso adecuado de este sistema de retención infantil reducirá el riesgo de sufrir lesiones graves o﹐ incluso﹐ la muerte de su hijo.

Este sistema de retención infantil está diseñado para que lo utilicen ÚNICAMENTE niños con un peso inferior a 36 kg (inferior a 12 años aproximadamente).

NO instale la silla en el sentido de la marcha antes de que el niño alcance los 15 Kg. de peso.

Cuando tense los arneses o el cinturón del vehículo verifique que no quedan retorcidos.

NO utilice ni instale este sistema de retención infantil hasta que no haya leído y comprendido las instrucciones que se indican en este manual y en el manual del propietario del vehículo.

NO instale ni utilice este sistema de retención infantil sin seguir las instrucciones y advertencias que se indican en este manual ya que﹐ si las incumple﹐ podría poner a su hijo en riesgo de sufrir lesiones o﹐ incluso﹐ la muerte.

NO modifique de ninguna manera este sistema de retención infantil ni lo utilice con piezas de otros fabricantes.

NO utilice este sistema de retención infantil si está dañado o si falta alguna pieza.

Cuando utilice la silla en sentido contrario a la marcha nunca coloque a su hijo con ropa holgada o abrigos﹐ ya que los arneses podrían quedar holgados y podrían no retener adecuadamente a su hijo en caso de accidente.

Cuando utilice este sistema de retención infantil en sentido contrario a la marcha asegúrese de que la parte del arnés que sujeta la pelvis queda suficientemente baja como para retener al niño adecuadamente.

NO deje suelto dentro del vehículo este sistema de retención infantil﹐ ya que si no está sujeto puede salir despedido y causar daños a los ocupantes en curvas pronunciadas﹐ frenazos o colisiones. Retírelo si no lo utiliza regularmente.

NUNCA deje a su hijo desatendido en ningún momento cuando utilice este sistema de retención infantil.

No lo utilice en asientos delanteros que tengan activado el airbag cuando lo coloque en sentido contrario a la marcha.

NUNCA utilice un sistema de retención infantil de segunda mano ni un sistema de retención infantil del que no conozca el origen y el trato que ha recibido﹐ ya que podría presentar daños estructurales que podrían poner en peligro la seguridad de su hijo.

Mantenga este sistema de retención infantil alejado de la luz directa del sol ya que﹐ si no lo hace﹐ podría alcanzar temperaturas demasiado altas para la delicada piel de su hijo.

NUNCA use cuerdas ni ningún otro tipo de objeto en lugar de los arneses en el caso de que el dispositivo de sujeción estuviera dañado.

NO utilice este sistema de retención infantil como una silla común﹐ ya que tiende a caerse y puede causar daños al niño.

NO utilice este sistema de retención infantil sin el tapizado proporcionado.

Nunca deberá sustituir el tapizado por uno que no esté recomendado por el fabricante﹐ ya que constituye una parte esencial del funcionamiento del sistema de retención infantil.

Utilice exclusivamente los reductores y piezas acolchadas recomendadas para este sistema de retención infantil.

NO transporte este sistema de retención infantil con el niño dentro.

NO deje objetos sin sujetar en el vehículo﹐ ya que podrían salir despedidos y dañar a los ocupantes en curvas pronunciadas﹐ frenazos o colisiones.

Evite que el arnés o las hebillas del sistema de retención infantil queden enganchados o atrapados en el asiento o la puerta del vehículo.

NO siga utilizando este sistema de retención infantil si ha sufrido un accidente grave. Cámbielo por otro inmediatamente﹐ ya que podría haber sufrido daños estructurales no visibles como resultado del accidente.

Retire este sistema de retención infantil del asiento del vehículo cuando no vaya a utilizarlo durante un periodo prolongado de tiempo.

Para evitar el riesgo de asfixia﹐ retire la bolsa de plástico y los materiales de embalaje antes de utilizar este producto. A continuación﹐ deberá mantener la bolsa de plástico y los materiales de embalaje fuera del alcance de bebés y niños.

Para cualquier cuestión de mantenimiento﹐ reparación o sustitución de piezas﹐ consulte al distribuidor del producto.

NO ancle la silla utilizando puntos de sujeción para el cinturón del vehículo diferentes a los que se describen en las instrucciones y que aparecen señalados en el sistema de retención infantil.

NO instale este sistema de retención infantil en las siguientes condiciones:

1. Asientos de vehículo con cinturones de seguridad con 2 puntos de anclaje (cinturones ventrales).

2. Asientos de vehículo que estén orientados hacia un lado o hacia atrás con respecto a la dirección de la conducción del vehículo.

3. Asientos de vehículo inestables durante la instalación.

No utilice este sistema de retención infantil si ha caído desde una altura importante﹐ ha golpeado el suelo a gran velocidad o presenta signos visibles de daños. No somos responsables de la sustitución del sistema de retención infantil si se ha dañado bajo estas situaciones anómalas. Deberá adquirir un nuevo sistema de retención infantil si se ha producido alguna de las situaciones mencionadas.

Elegir el modo de instalación

Emergencia

En caso de emergencia o accidente, es muy importante que su hijo reciba primeros auxilios y tratamiento médico de inmediato.

Información del producto

Para la instalación con cinturón de 3 puntos de anclaje

1. Este es un sistema de retención infantil “Universal”. Está homologado según la normativa ECE R44/04 para el uso general en vehículos y se ajusta a la mayoría de asientos de vehículo, aunque no a todos.

2. Hay muchas probabilidades de que se ajuste correctamente si el fabricante del automóvil indica en el manual que se puede utilizar un sistema de retención infantil “Universal” en dicho vehículo, con niños cuyo peso esté dentro del rango admitido por la silla.

3. Este sistema de retención infantil ha sido clasificado como “Universal” bajo unas condiciones más estrictas que las presentadas por diseños anteriores, las cuales no contienen este aviso.

4. En caso de duda, consulte al distribuidor.

Para la instalación con cinturón de 3 puntos y anclaje ISOSAFE

1. Este sistema de retención infantil de Joie con base está clasificado para uso “Semiuniversal” y es adecuado para acoplarse en las posiciones de asiento de los vehículos incluidos en la lista de compatibilidades. Este sistema de retención infantil se puede instalar mediante un cinturón de seguridad para adultos retráctil aprobado por UN ECE R16 o un estándar similar (utilizando el cinturón de seguridad retráctil de 3 puntos del vehículo e ISOSAFE al mismo tiempo, siempre que se use el sistema de retención infantil en el modo Grupo 2/3).

2. En muchos otros automóviles no incluidos en la lista de compatibilidades también es posible instalar el sistema de retención infantil. En caso de duda, consulte al distribuidor o al detallista.

3. Consulte la lista de compatibilidades que le proporcionamos, disponible con el producto, o consulte al distribuidor o al detallista.

Importante

NO utilice el sistema de retención infantil orientado en el sentido de la marcha antes de que el niño pese más de 15 kg.

Producto Sistema de Retención Infantil Modelo C1721 Adecuado para Niños con un peso de 0 - 36 kg

(aproximadamente 0 – 12 años)

Grupos ECE R44/04 0+/1/2/3 Materiales Plástico, metal, tela N.º de patente Pendiente de patentes

Peso

del niño

<18 kg

15 - 36 kg

En sentido

de la

marcha

En sentido contrario a

la marcha

Cinturón retráctil

de 3 puntos

Cinturón de 3 puntos

<4 años

Posición 5-6

Posición 1-4

3 a 12 años

Cinturón de 3

puntos e ISOSAFE

Utilice el reductor de

0 a 9 meses para una

mejor retención

Retire el reductor y guarde

el arnés en el espacio de

almacenamiento

Orientación

Figura de la

instalación

Edad de

referencia

Posición de

reclinado

Uso del reductor para

bebés

Consideraciones acerca de la instalación

consulte las imágenes 1 -

1 2

Uso del protector lateral adicional

consulte las imágenes 5 -

! Es necesario abrir el protector lateral

adicional para que su hijo viaje más seguro.

! Se puede plegar el protector lateral

del lado opuesto a la puerta del vehículo para poder disponer de más espacio en la plaza central trasera.

Ajuste de la reclinación

consulte las imágenes 7 -

Presione el asa de ajuste de la reclinación y ajuste el sistema de retención infantil hasta que la posición sea la adecuada.

Los ángulos de reclinación son los indicados en la imagen

Cuando utilice la silla en el sentido contrario a la marcha, colóquela en los ángulos de reclinación (5-6), identificados mediante triángulos azules

Hay cuatro ángulos de reclinación (1 - 4) para cuando utilice la silla en el sentido de la marcha, identificados mediante triángulos rojos.

Alinee el indicador superior de reclinación con el triángulo inferior para conseguir la posición deseada de reclinado.

Ajuste de la altura

del reposacabezas y el arnés

consulte las imágenes 9 -

Ajuste el reposacabezas y la altura del arnés a la altura adecuada según sea la altura del niño.

! Con la silla instalada en sentido contrario a la marcha, el arnés deberá estar a la

altura de los hombros del niño o ligeramente por debajo de estos.

-1

! Con la silla instalada en sentido de la marcha, las guías para el cinturón del

vehículo deberán estar a la altura de los hombros del niño o ligeramente por encima de estos.

-2

Si el arnés no está situado a la altura adecuada, el niño podría salir despedido del sistema de retención infantil en el caso de accidente.

Presione la palanca de ajuste del reposacabezas mientras desplaza hacia arriba o hacia abajo el reposacabezas hasta que quede fijado en una de las 10 posiciones.

Las posiciones del reposacabezas se indican en la figura

! Este sistema de retención infantil se ensancha de hombros a partir de la 6ª

posición de altura del reposacabezas para permitir que los niños mayores viajen cómodamente.

2. Pase el cinturón del vehículo a través de las dos guías situadas en la parte trasera del sistema de retención infantil.

! Abra la pinza y pase el cinturón de seguridad del vehículo por su interior.

! Asegúrese de que la pinza está cerrada cuando no se use la silla para prevenir

lesiones o daños en la tapicería del vehículo.

3. Presione firmemente hacia abajo el sistema de retención infantil y tire del cinturón de seguridad del vehículo para anclar firmemente la silla al coche.

! Asegúrese de cerrar la pinza después

de comprobar que el sistema de retención infantil está firmemente sujeto. 15 -1

! Mantenga los dedos apartados del

cierre para evitar lesiones.

! Este sistema de retención infantil no

puede utilizarse si la hembra de la hebilla del cinturón de seguridad del vehículo es demasiado larga, de forma que la silla no queda firmemente sujeta.

! Verifique que el sistema de retención

infantil está bien instalado y no se mueve en el asiento del vehículo.

Modo orientado hacia atrás

(para niños con un peso inferior a 18 kg / de recién nacido a 4 años de edad aprox.)

consulte las imágenes 11 -

! Instale el sistema de retención infantil en el asiento trasero del vehículo y, a

continuación, coloque al niño en el sistema de retención infantil.

i. Instalación en sentido contrario a la marcha

! Ajuste el sistema de retención infantil hasta la posición de reclinación deseada

(2 posiciones a contramarcha). Alinee el indicador superior de reclinación con uno de los triángulos azules situados en la parte inferior.

! Asegúrese de que el arnés está a la altura correcta antes de instalar este

sistema de retención infantil.

! Cuando instale y ajuste el arnés asegúrese de que no esté retorcido y de que

no bloquee el correcto funcionamiento del cinturón de seguridad.

1. Pase el cinturón de seguridad del vehículo a través de las ranuras diseñadas al efecto y, a continuación, ancle la hebilla del cinturón de seguridad en el cierre de la hebilla del vehículo.

11 12

! El cinturón abdominal del vehículo debe pasar por debajo del cojín reductor.

JK014_C1721

1. Mientras presiona el botón de ajuste del arnés, tire del arnés hasta que quede completamente destensado.

2. Presione el botón para abrir la hebilla.

3. Coloque al niño en el sistema de retención infantil y pase ambos brazos por el arnés.

4. Cierre la hebilla.

El cinturón del vehículo montado correctamente aparece en la figura

! Asegúrese de que el cinturón de seguridad del vehículo pasa por las guías

inferiores. 16 -1

! Asegúrese de que el cinturón de seguridad del vehículo pasa por las guías

superiores que se encuentran en la parte trasera de la silla.

-2

! El cinturón de seguridad del vehículo deberá estar correctamente anclado, tal y

como se muestra en la figura

-3

ii. Asegurar al niño en el sistema de retención

infantil. Uso del reductor para bebés

Recomendamos utilizar el

reductor completo mientras

el bebé tenga entre 0 y 9

meses o hasta que no quepa

en el reductor. El reductor

mejora la protección en

impactos laterales.

uelte los corchetes del

reductor de cabeza

para extraer esa parte

del reductor

Extraiga el reductor de

cabeza cuando la cabeza

del niño no quepa de forma

confortable

Extraiga el reductor de

cuerpo cuando los hombros

del niño no quepan de

forma confortable

Extraiga el cojín soltando los corchetes para ganar

espacio y que el bebé

quepa confortablemente.

El cojín puede utilizarse

separadamente sin ser

unido al reductor de

cuerpo para levantar la

espalda del bebé y

conseguir un mayor

confort.

5. Tire de la cinta de ajuste hasta conseguir la longitud deseada y asegúrese de que el niño queda firmemente asegurado.

! Después de sentar al niño, vuelva a

comprobar que el arnés esté a la altura adecuada.

! Mantenga siempre al niño asegurado

con el arnés y adecuadamente sujeto eliminando cualquier holgura.

Instalación en sentido de la marcha

(para niños con un peso de entre 15 y36 kg o de 3 a 12 años de edad)

consulte las imágenes 22 -

i. Instalación en sentido de la marcha

! Cuando se utilice en el sentido de la marcha, extraiga el reductor y coloque el

arnés, la hebilla y los protectores de arnés en los compartimentos de almacenamiento.

! Ajuste la longitud del arnés hasta que sea la adecuada antes de guardarlo. ! Ajuste el sistema de retención infantil a la posición de reclinado que desee. (4

posiciones cuando se instale en sentido de la marcha). Alinee el indicador superior de reclinación con uno de los triángulos rojos situados en la parte inferior.

! Mientras usa y ajusta el cinturón del asiento del vehículo, verifique que dicho

cinturón no está retorcido, lo que podría provocar una mala sujeción del niño.

1. Presione el botón rojo para soltar la hebilla.

2. Extraiga el reductor.

! Cuando instale la silla en el sentido

de la marcha no utilice el reductor.

3. Suelte los corchetes.

-1

4. Levante la solapa superior hacia arriba y tire de la solapa inferior para poder almacenar los arneses y sus hebillas en el compartimento del respaldo.

-2

5. Suelte los corchetes que encontrará en los laterales de la silla y levante la tapicería del asiento. Pase la hebilla de cierre a través del ojal y almacénela en la caja que encontrará en la base de la silla.

-3 y 23 -4

! Asegúrese de que ambos

conectores ISOSAFE queden firmemente sujetos a los anclajes ISOFIX del vehículo. Los colores de los indicadores de ambos conectores ISOSAFE deberán aparecer completamente en verde.

! Los conectores ISOSAFE deberán

estar fijados y bloqueados en los puntos de anclaje ISOSAFE.

! Para asegurarse de que el sistema

de retención infantil está instalado de forma segura, tire de ambos conectores ISOSAFE.

3. Pulse el botón de ajuste ISOSAFE y empuje el sistema de retención infantil contra el asiento del vehículo hasta que quede sujeto.

6. Vuelva a cerrar los corchetes para reinstalar el acolchado del asiento. El aspecto del acolchado será el que aparece en la figura 24

ii. Para instalación con ISOSAFE

1. Inserte las bocas para el ISOFIX del vehículo para facilitar la instalación. Las bocas pueden proteger la tapicería del vehículo de eventuales daños.

2. Extienda los conectores ISOSAFE presionando el botón de ajuste 26 y tirando de los conectores.

ii. Asegurar al niño en el sistema de retención infantil

a. Instalación con cinturón de 3 puntos de anclaje

1. Verifique si las guías para el cinturón de seguridad de la silla están a la altura adecuada cuando el niño esté en el sistema de retención infantil.

2. Coloque el cinturón de seguridad a través de la guía del reposacabezas y a continuación a través de las ranuras inferiores. Cierre la hebilla del cinturón de seguridad del vehículo y tire de él para asegurarse de que esté apretado.

! El cinturón de seguridad del vehículo

debe pasar por la guía del cinturón situada en el reposacabezas. 34

! El cinturón de seguridad debe pasar

por las ranuras inferiores.

! El sistema de retención infantil no

puede utilizarse si la hebilla de seguridad del vehículo (la hembra de la hebilla) es demasiado larga para anclar con seguridad sistema de retención infantil.

! Nunca utilice un arnés solo de cintura

para sujetar al niño.

! No utilice el arnés suelto o colocado

debajo de uno o los dos brazos.

! No coloque el arnés por detrás de la

espalda del niño.

! No permita que el niño se escurra hacia

abajo en el sistema de retención infantil para evitar el riesgo de estrangulamiento.

Desinstalar y almacenar los conectores ISOSAFE

1. Para quitar la silla del vehículo, presione el botón de ajuste del ISOSAFE

-1 y tire de la base para

alejarla del respaldo del asiento del vehículo. 30 -2

2. A continuación, presione los botones de los conectores ISOSAFE y desinstale el ISOSAFE del sistema ISOFIX del vehículo.

3. Para almacenar los conectores ISOSAFE en la base, presione el botón de ajuste ISOSAFE. 32 -1 y

-2

B. Instalación con ISOSAFE y cinturón de 3 puntos

1. Para la instalación con el anclaje ISOSAFE, consulte las figuras

2. Coloque al niño en el sistema de retención infantil y verifique si las guías para el cinturón de seguridad de la silla están a la altura adecuada.

3. La instalación con cinturón de 3 puntos de sujeción se muestra en las figuras

4. La instalación correcta con cinturón de 3 puntos de sujeción y anclaje ISOSAFE se muestran en la figura

! Asegúrese de que ambos conectores ISOSAFE queden firmemente anclados a

los puntos de anclaje ISOFIX del vehículo. Los colores de los indicadores de ambos conectores ISOSAFE deberán aparecer completamente en verde. 35 -1

! Para asegurarse de que el sistema de retención infantil está instalado de forma

segura, tire de ambos conectores ISOSAFE.

! El cinturón de seguridad del vehículo debe pasar por la guía del cinturón

situada en el reposacabezas.

-3 ! El cinturón de seguridad debe pasar por las ranuras inferiores. ! El sistema de retención infantil no puede utilizarse si la hebilla de seguridad del

vehículo (la hembra de la hebilla) es demasiado larga para anclar con seguridad sistema de retención infantil.

-2 ! Nunca utilice un arnés solo de cintura para sujetar al niño. ! No utilice el arnés suelto o colocado debajo de uno o los dos brazos. ! No coloque el arnés por detrás de la espalda del niño. ! No permita que el niño se escurra hacia abajo en el sistema de retención infantil

para evitar el riesgo de estrangulamiento.

Desmontar la tapicería

consulte las imágenes

1. Presione el botón rojo para soltar la hebilla.

! Para instalar de nuevo la tapicería, siga las instrucciones anteriores en orden

inverso.

Mantenimiento

Guarde la silla en un lugar inaccesible para el niño.

Lave la tapicería con agua fría a menos de 30 °C.

No planche la tapicería.

No lave en seco ni utilice lejía para lavar la tapicería.

No utilice detergentes neutros sin diluir, gasolina u otros disolventes orgánicos para limpiar el sistema de retención infantil. Si lo hace, puede dañarlo.

No retuerza con demasiada fuerza la tapicería cuando la escurra. Podrían quedar arrugas en la tapicería.

Deje secar la tapicería en un lugar alejado de la luz directa del sol.

Retire este sistema de retención infantil del asiento del vehículo cuando no vaya a utilizarlo durante un periodo prolongado de tiempo. Guarde el sistema de retención infantil en un lugar alejado de la luz directa del sol y fuera del alcance de los niños.

Lista de Peças

Certifique-se de que todas as peças estão disponíveis antes da montagem. Se alguma peça estiver faltando, entre em contato com o representante local. Não são necessárias ferramentas para a montagem.

As partes macias externas incluem Encosto do assento, Gancho do assento, Apoio para cabeça e Encaixe para crianças. Por favor, certifiquese de que não há nenhuma peça faltando. Favor contate o vendedor se algo estiver faltando.

Parabéns

Você adquiriu uma cadeirinha infantil﹐ totalmente certificada de alta qualidade. Este produto é adequado para o uso de crianças pesando MENOS de 36 kg (aproximadamente 12 anos de idade ou menos).

Leia cuidadosamente este Manual de Instruções e siga os passos de instalação﹐ pois esta é a ÚNICA forma de proteger seu filho contra lesões sérias ou morte no caso de um acidente﹐ e para fornecer conforto a seu filho ao utilizar este produto.

Mantenha este manual de instruções para referência futura.

Confirme

Certifique-se de que seu veículo é equipado com cinto de segurança retrátil de 3 pontos.

Os cintos de segurança podem diferir em projeto e comprimento de acordo com o fabricante﹐ data de fabricação e tipo do veículo. Esta cadeirinha infantil é adequada apenas para uso nos veículos ajustados com cintos de segurança retráteis de 3 pontos e aprovados pelo Regulamento ECE UN Nº 16 ou outras normas equivalentes. Esta cadeirinha infantil é aprovada pelo regulamento UN ECE 44﹐ série 04 de alterações.

Esta cadeirinha infantil não é adequada para uso em veículos ajustados com cintos de segurança subabdominal.

Para informações sobre a garantia﹐ por favor visite nosso website em joiebaby.com

! Mantenha este manual de instruções no compartimento de

armazenamento da tampa traseira para referência futura.

Fig. 1 Suporte de Cabeça Fig. 2 Almofada do Assento Fig. 3 Fivela Fig. 4 Regulagem do Tecido Fig. 5 ISOSAFE Botão de Liberação Fig. 6 Alavanca de Ajuste de

Reclinagem

Fig. 7 Cinto entrepernas Fig. 8 Cinto de ombro Fig. 9 Encaixe Infantil

Fig. 10 Alavanca de ajuste do

suporte de cabeça

Fig. 11 Trava Fig. 12 Compartimento de

Armazenamento do

Manual de Instruções

Fig. 13 Base Fig. 14 Conector ISOSAFE Fig. 15 Aberturas de Cinto de

Cintura Veicular

Fig. 16 Guias das Fixações

ISOFIX

ADVERTÊNCIA

NENHUMA cadeirinha infantil pode garantir proteção total contra lesões em um acidente. No entanto﹐ o bom uso deste sistema de retenção para crianças vai reduzir o risco de ferimentos graves ou morte para o seu filho.

Esta cadeirinha infantil é projetada APENAS para crianças pesando menos de 36 kg (aproximadamente 12 anos de idade ou menos).

NÃO utilize o modo virado para frente antes que a criança atinja o peso de 15kg.

As correias da cadeira e cinto de segurança do veículo devem estar apertados e não retorcidos.

NÃO utilize ou instale esta cadeirinha infantil até que você tenha lido e entendido as instruções neste manual e no manual do proprietário de seu veículo.

NÃO instale ou utilize esta cadeirinha infantil sem seguir as instruções e alertas neste manual ou você pode colocar seu filho em sério risco de lesão ou morte.

NÃO faça qualquer alteração nesta cadeirinha infantil nem a use juntamente com componentes de outros fabricantes.

NÃO utilize esta cadeirinha infantil se houver peças danificadas ou faltando.

NÃO deixe o seu filho em roupas não ajustadas quando estiver usando esta cadeirinha infantil em modo bebê ou criança﹐ pois isso pode impedir que o seu filho seja correta e firmemente preso pelo cintos de ombro e entre as coxas.

Quando usar esta cadeirinha infantil no modo virado para trás﹐ o cinto de criança deve ser utilizado corretamente para garantir que qualquer correia de colo seja usada para baixo de modo que a pélvis fique firmemente presa.

NÃO deixe esta cadeirinha infantil solta em seu veículo porque uma cadeirinha solta pode ser jogada ao redor e pode ferir os ocupantes em uma curva fechada﹐ parada súbita ou colisão. Remova-a se não estiver em uso regular.

NUNCA deixe o seu filho sozinho com esta cadeirinha infantil em todos os momentos.

Não usá-lo no banco da frente com airbag ativo quando instalado no modo virado para trás.

NUNCA utilize uma cadeirinha infantil de segunda mão ou uma cadeirinha cuja história você não conhece﹐ visto que pode haver dano estrutural que compromete a segurança de seu filho.

Por favor﹐ mantenha seu assento infantil afastado da luz do sol﹐ de outro modo ele pode ficar quente para a pele da criança.

NUNCA utilize cordas ou quaisquer outros substitutos ao invés de cintos de segurança no caso de lesões da restrição.

NÃO utilize esta cadeirinha infantil para crianças como uma cadeira normal﹐ pois ela tende a cair e machucar a criança.

NÃO utilize esta cadeirinha infantil sem as partes macias.

As partes macias não devem ser substituídas nenhuma além daquelas recomendadas pelo fabricante﹐ pois as partes macias constituem uma parte integral do desempenho do assento infantil.

NÃO coloque nada além das almofadas internas recomendadas nesta cadeirinha infantil.

NÃO carregue esta cadeirinha infantil com uma criança nela.

NÃO deixe este sistema de retenção para crianças solto em seu veículo porque pode ser jogada ao redor e pode ferir os ocupantes em um curva fechada﹐ parada súbita ou colisão.

Não deixe que os cintos ou fivelas da cadeirinha infantil fiquem emperrados ou presos no assento do veículo ou porta.

NÃO continue a usar esta cadeirinha infantil depois que ela tenha sofrido um violento acidente. Substitua-a imediatamente﹐ visto que pode existir dano estrutural invisível da colisão.

Remova a cadeirinha infantil do assento do veículo quando não estiver usando-o por um longo período.

Para evitar asfixia﹐ retire o saco de plástico e materiais de embalagem antes de usar este produto. O saco plástico e materiais de embalagem devem﹐ então﹐ ser mantidos afastados de bebês e crianças.

Consulte o distribuidor para assuntos relacionados a manutenção﹐ reparos e substituição de peças.

NÃO utilize qualquer ponto de contato de sustentação de carga além daqueles descritos nas instruções e marcados na cadeirinha infantil.

NÃO instale esta cadeirinha infantil sob as seguintes condições:

1. Assentos de veículos com cintos de segurança de 2 pontos.

2. Assentos de veículos virados para a lateral ou para trás com relação à direção de curso do veículo.

3. Assentos de veículos instáveis durante a instalação.

Por favor﹐ não use este assento de carro se o assento do carro caiu de uma altura significativa﹐ bateu no chão a uma velocidade considerável﹐ ou tem sinais visíveis de danos. Nós não somos responsáveis pela substituição se o assento de carro foi danificado nestas condições anormais. Um assento de carro novo deverá ser comprado quando qualquer uma das condições acima ocorrer.

Seleção do Modo de Instalação

Emergência

Em caso de emergência ou acidentes﹐ é importante aplicar primeirossocorros ao seu filho e buscar tratamento médico imediatamente.

Informações sobre o Produto

Para instalação com cinto de 3 pontos

1. Este é um sistema de segurança infantil ‘Universal’. Ele foi aprovado pelo regulamento 44 da

UN ECE série de alterações 04, para uso geral em veículos e se ajustará em praticamente em todos os assentos de veículos.

2. Um ajuste correto é provável se o fabricante do veículo tiver declarado no manual do veículo que o veículo é capaz de suportar um sistema de segurança infantil ‘Universal’ para este grupo de idade.

3. Esta cadeirinha infantil foi classificada como ‘Universal’, sob condições mais restritas do que aquelas aplicadas aos projetos anteriores que não portam esta notificação.

4. Se tiver alguma dúvida , por favor, consulte o distribuidor de cadeirinhas infantis.

Para instalação com cinto de 3 pontos e anexo ISOSAFE

1. Este assento infantil é classificado para uso "Semi-Universal” e é apropriado para fixação para as posições de assento dos seguintes carros. Este assento pode ser instalado usando um cinto de 3 pontos retrátil adulto aprovado para UN norma ECE R16 ou similar (usando um cinto adulto retrátil de 3 pontos e ISOSAFE ao mesmo tempo enquanto estiver usando o dispositivo de retenção em modo de Grupo 2).

As posições do banco em outros carros também podem ser adequadas para aceitar este sistema de retenção para crianças. Se em dúvida, consulte o fabricante ou o vendedor do sistema de segurança infantil.

Por favor, consulte nossa lista de modelos de veículo (no produto bem como online em nosso site).

Importante

NÃO utilize o modo virado para frente antes que a criança atinja o peso de 15kg.

Produto Cadeirinha Infantil

Modelo C1721

Adequado para

crianças com peso de 0 - 36kg

(aproximadamente 0 - 12 anos)

Grupo de massa 0+/1/2/3

Materiais Plásticos, metal, tecido

N.º de Patente Patentes pendentes

Peso da

Criança

<18kg

15 - 36kg

Modo

virado

para atrás

Modo

virado

para atrás

Cinto de 3 pontos

< 4 anos

Posição 5 -6

Posição 1 -4 3 a 12 anos

Cinto de 3 pontos

e ISOSAFE

O encaixe infantil

deve ser usado

de 0 a 9 meses

para ajudar a

prender a criança

firmemente

Remover o

encaixe infantil

e armazenar o

cinto em locais de

armazenamento

adequado

Modo de

Instalação

Figura para

Instalação

Idade de

Referência

Posição do

Assento

Instruções para

inserção da criança

Observar ao instalar

ver imagens 1 -

1 2

Proteção de Impacto Lateral

ver imagens 5 -

! Abra a proteção contra impactos

para proteger a criança de forma mais segura.

! O escudo de impacto lateral no

lado oposto da porta de veículo pode ser fechado para permitir mais espaço do assento.

Ajuste de Inclinação

ver imagens 7 -

Pressione a alavanca de ajuste da inclinação e ajuste a cadeirinha infantil na posição adequada.

Os ângulos de inclinação são mostrados como

Existem dois ângulos de inclinação 5 - 6 para o modo virado para trás, eles são marcados com triângulos azuis-.

Existem quatro ângulos de inclinação 1 - 4 para o modo virado para frente, eles são marcados com triângulos vermelhos.

Alinhe o indicador de reclinação de cima com o triângulo de baixo para a posição de reclinação desejada.

Ajuste de Altura

para Apoio da cabeça e Cinto de ombro

ver imagens 9 -

Ajuste o suporte de cabeça e cintos de ombro na altura apropriada de acordo com a altura da criança.

! Quando usado no modo virado para trás, as aberturas dos cintos de ombro

devem ficar com ou apenas acima dos ombros da criança.

-1

! Quando usado no modo virado para frente, as guias dos cintos de ombro

devem ficar niveladas ou acima dos ombros da criança.

-2

Se o cinto de ombro não estiver na altura apropriada, a criança pode ser arremessada da cadeirinha infantil, se houver um acidente.

Aperte a alavanca de ajuste do suporte de cabeça ao puxar ou empurrar o suporte de cabeça até que se encaixe em uma das 10 posições.

As posições do suporte de cabeça são apresentadas como

! As abas laterais podem ser abertas enquanto o suporte de cabeça é

ajustado na 6ª posição.

2. Passe o cinto do ombro do veículo pelas duas fendas do cinto traseiro do veículo na parte de trás do banco do carro.

! Abra a trava do cinto e insira o cinto de ombro através dele.

! Certifique-se que a tampa da trava do cinto está completamente fechada

quando não em uso para evitar ferimentos ou danos ao estofamento do veículo.

3. Pressione o sistema de retenção para crianças firmemente para baixo e puxe o cinto de segurança do veículo para prendê-lo com segurança.

! Certifique-se de fechar a trava após

terminar de verificar se o sistema de segurança para crianças está bem fixado. 15 -1

! Ao fechar os clips de travamento,

certifique-se de que seus dedos estão afastados para evitar que os mesmos fiquem presos.

! O sistema de cadeirinha infantil não

pode ser usado se a fivela do cinto de segurança do veículo (final fêmea da fivela) for muito longa para ancorar o sistema de retenção para crianças com segurança.

! Verifique novamente se o sistema de segurança para crianças está bem

instalado e não se move no banco do veículo.

Modo virado para atrás

(Para Crianças abaixo de 18kg / recém nascidos 4 anos de idade )

ver imagens 11 -

! Por favor, instale a cadeirinha infantil no assento posterior do veículo e

depois coloque a criança na cadeirinha infantil.

i. Instalação para Modo Virado para Trás

! Favor ajuste o assento infantil na posição reclinada desejada (2 posições

para modo virado para trás). Alinhe o indicador de reclinação de cima com um dos triângulos azuis de baixo.

! Certifique-se de que o cinto de ombro esteja ajustada na altura apropriada

antes de instalar esta cadeirinha infantil.

! Ao instalar e ajustar os cintos de segurança, certifique-se de que o cinto de

ombro e o cinto de abdômen não estejam torcidos e não irão impedir que os cintos de segurança funcionem apropriadamente.

1. Passe o cinto de cintura veicular através das de cinto de cintura e depois engate a lingueta da fivela do veículo na fivela.

11 12

! O cinto de segurança abdominal do veículo deve passar sob o apoio do

corpo da criança.

JK014_C1721

13 14

1. Enquanto pressiona o botão de ajuste do cinto, retire completamente os dois cintos dos ombros da cadeirinha infantil.

2. Pressione o botão vermelho para soltar a fivela.

3. Coloque a criança na cadeirinha infantil e passe ambos os braços através dos cintos.

4. Prenda a fivela.

O cinto de segurança corretamente montado é mostrado como

! Assegure-se de que o cinto da cintura do veículo passa pela ranhura do

cinto da cintura do veículo. 16 -1

! Assegure-se de que o cinto de ombro do veículo passa pela ranhura do

cinto do veículo virado para frente.

-2

! A lingueta da fivela do veículo está engatada com a fivela corretamente,

como

-3

ii. Protegendo o seu Filho na Cadeirinha infantil

com Uso do Encaixe Infantil

Recomendamos o uso do encaixe infantil completo

enquanto o bebê tiver de 0 a

9 meses ou até que

ultrapasse o encaixe. O

encaixe infantil aumenta a

proteção contra choques

laterais.

Solte o encaixe no

suporte de cabeça para

remover a parte do

encaixe infantil para a

cabeça da criança.

Retire a parte do suporte

da cabeça do bebê

quando a cabeça da

criança não se encaixar

confortavelmente.

Retire a parte do suporte

da cabeça do bebê

quando os ombros do

bebê não se encaixarem

mais confortavelmente.

Retire o encaixe de

almofada para bebê

destacando os encaixes

para permitir mais espaço

quando o bebê não couber

confortavelmente. A

almofada pode ser

utilizada separadamente

sem ser anexada ao

encaixe para reforçar as

costas da criança para

mais conforto.

5. Puxe o cinto de ajuste em sua direção para ajustá-lo ao comprimento adequado e certifique-se de que seu filho esteja bem seguro.

! Depois que a criança estiver sentada,

verifique novamente se o cinto de ombro está na altura correta.

! Sempre mantenha criança presa no

cinto e devidamente apertado, removendo qualquer folga.

Modo virado para frente

(para Crianças entre 15 - 36kg / 3 - 12 anos de idade)

ver imagens 22 -

i. Instalação para Modo Virado para Frente

! Ao usar o modo virado para a frente, por favor remova a inserção infantil e

coloque as correias de ombro, fivela e fivela línguas em compartimentos do armazenamento de ocultação do cinto.

! Por favor, ajuste os cintos de ombro no comprimento adequado antes de

armazenar as faixas de ombro e afivele em seus compartimentos de armazenamento.

! Por favor, ajuste o sistema de retenção para crianças para a posição de

reclinação desejada. (4 posições para modo virado de frente). Alinhe o indicador de reclinação de cima com um dos triângulos vermelhos de baixo.

! Enquanto usando e ajuste o cinto do veículo, verifique se o cinto do veículo

está preso sem reviravoltas que possam prender sua criança incorretamente.

1. Pressione o botão vermelho para soltar a fivela.

2. Retire o encaixe infantil.

! Ao instalar a cadeirinha infantil no

modo virado para frente, não use o encaixe infantil.

3. Desanexe os encaixes.

-1

4. Levante a aba superior para cima e puxe a aba inferior para frente e depois armazene os cintos de ombros em seus compartimentos de armazenamento.

-2

5. Puxe a fivela para trás da almofada do assento e depois armazene a fivela e as linguetas da fivela nos respectivos compartimentos de armazenamento.

-3 e 23 -4

! Certifique-se de que ambos os

conectores ISOSAFE estão firmemente conectados aos seus pontos de fixação ISOFIX. As cores dos indicadores em ambos os conectores ISOSAFE devem ser completamente verdes.

! Os conectores ISOSAFE devem

ser presos e travados no pontos de fixação ISOFIX.

! Verifique se a cadeirinha está

firmemente instalada, puxando ambos os conectores ISOSAFE.

Instalado por

3. Pressione o botão de ajuste ISOSAFE e empurre a cadeirinha contra o assento do veículo até apertar.

6. Recoloque os encaixes para recuperar a almofada do assento. A almofada do assento recuperada é mostrada como 24

ii. Para instalação com ISOSAFE

1. Insira guias ISOFIX para auxiliar na instalação. As guias ISOFIX podem proteger a superfície do assento do veículo de set rasgada.

2. Estenda os conectores ISOFSAFE pressionando o botão de ajuste

e puxando os conectores.

ii. Protegendo o seu Filho na Cadeirinha

a. Para instalação com cinto de 3 pontos

1. Verifique se as guias do cinto de segurança do veículo estão na altura adequada quando a criança está no sistema de retenção para crianças.

2. Posicione o cinto de ombro através da guia do cinto de segurança e passe o cinto através das ranhuras do cinto da cintura do veículo. Engate a fivela do veículo e puxe o cinto do veículo para se certificar de que está apertado.

! O cinto de ombro deve passar

através do guia do cinto de ombro.

! O cinto de abdômen deve passar

pelas aberturas do cinto de cintura.

! O sistema de cadeirinha infantil

não pode ser usado se a fivela do cinto de segurança do veículo (final fêmea da fivela) for muito longa para ancorar o sistema de retenção para crianças com segurança.

! Nunca use um cinto só de abdômen

do veículo na frente da criança,

! Não use o cinto de ombro solto ou

posicionado sob o braço.

! Não use o cinto de ombro por trás

das costas da criança.

! Não deixe que a criança deslize

na cadeirinha no caso de estrangulamento.

Remoção e armazenamento do ISOSAFE conectores

1. Para remover a base do veículo

-1 pressione o botão de ajuste

ISOSAFE -1 e puxe a base para trás do assento. 30 -2

2. Em seguida, pressione e solte os conectores do ISOFIX do veículo.

3. Para retrair o ISOSAFE conectores na base pressione o botão de ajuste de ISOSAFE.

-1 e 32 -2

b. Para instalação com cinto de 3 pontos e anexo ISOSAFE

1. Instalação com anexo ISOSAFE é como

2. Coloque a criança na cadeirinha infantil, verifique se o cinto de ombro está na altura correta.

3. Instalação com cinto de 3 pontos é mostrada como

4. Cinto de 3 pontos e sistema ISOFIX corretamente montados mostrados como

! Certifique-se de que ambos os conectores ISOSAFE estão firmemente

conectados aos seus pontos de fixação ISOFIX. As cores dos indicadores em ambos os conectores ISOSAFE devem ser completamente verdes. 35 -1

! Verifique se a cadeirinha está firmemente instalada, puxando ambos os

conectores ISOSAFE.

! O cinto de ombro deve passar através do guia do cinto de ombro.

-3 ! O cinto de abdômen deve passar pelos guias de cinto. ! O sistema de cadeirinha infantil não pode ser usado se a fivela do cinto de

segurança do veículo (final fêmea da fivela) for muito longa para ancorar o sistema de retenção para crianças com segurança.

-2 ! Nunca use um cinto só de abdômen do veículo na frente da criança, ! Não use o cinto de ombro solto ou posicionado sob o braço. ! Não use o cinto de ombro por trás das costas da criança. ! Não deixe que a criança deslize na cadeirinha no caso de estrangulamento.

Retirar partes macias

ver imagens 36 -

1. Pressione o botão vermelho para soltar a fivela.

! Para montar as partes macias do assento, siga as instruções acima, em

sentido inverso

Manutenção

Favor a armazene em um local onde a criança não possa alcançá-la.

Lave as partes macias com água fresca abaixo de 30°C.

Não passe as partes macias.

Não aplique água sanitária ou lavagem a seco nas partes macias.

Não use detergente neutro não diluído, gasolina ou outros solventes orgânicos para lavar a cadeirinha. Pode danificar a cadeirinha infantil.

Não torça as partes macias com muita força para secar. Isto pode deixar as partes macias com rugas.

Pendure as partes macias para secar na sombra.

Retire a cadeirinha infantil do veículo se ela não for utilizada por um longo período de tempo. Coloque a cadeirinha infantil na sombra e em algum lugar onde seu filho não consiga acessá-la.

Onderdelenlijst

Zorg dat alle onderdelen voor het opslaan droog zijn. Als items ontbreken of beschadigd zijn, kunt u contact opnemen met uw lokale verkoper. Voor de montage is geen gereedschap nodig.

Zachte artikelen zijn het stoelkussen, het kruiskussen, de hoofdsteun en het baby-inzetstuk. Controleer op ontbrekende onderdelen. Neem contact op met de verkoper als iets ontbreekt.

Gefeliciteerd

U hebt een volledig gecertificeerd kinderzitje voor kindveiligheid van hoge kwaliteit aangeschaft. Dit product is geschikt voor gebruik bij kinderen die MINDER wegen dan 36kg (ongeveer 12 jaar oud of jonger).

Lees deze instructiehandleiding zorgvuldig door en volg de installatiestappen want dit is de ENIGE manier om uw kind te beschermen tegen ernstig letsel of overlijden in geval van een ongeluk﹐ en om uw kind comfort te geven bij het gebruik van dit product.

Bewaar deze instructiehandleiding voor raadpleging in de toekomst.

Gaarne te bevestigen

Controleer of uw voertuig is uitgerust met een veiligheidsriem met 3 punten.

Veiligheidsgordels kunnen variëren qua ontwerp en lengte afhankelijk van de fabrikant﹐ de productiedatum en het type voertuig. Dit kinderzitje is alleen geschikt voor gebruik in de vermelde voertuigen met veiligheidsriemen met 3 punten en zijn goedgekeurd volgens UN ECE Nr. 16 of andere vergelijkbare normen. Dit kinderzitje is goedgekeurd volgens UN ECE-richtlijn 44﹐ reeks amendementen 04.

Dit kinderzitje is niet geschikt voor gebruik in voertuigen voorzien van heupriemen.

Bezoek voor informatie over de garantie onze website op joiebaby.com

! Bewaar de instructiehandleiding in het opbergvak van de

achterklep voor raadpleging in de toekomst.

Afb. 1 Hoofdsteun Afb. 2 Stoelkussen Afb. 3 Gesp Afb. 4 Gordelinsteller Afb. 5 ISOSAFE-vrijgaveknop Afb. 6 Instelhendel schuinstand Afb. 7 Kruisriem Afb. 8 Schouderriem Afb. 9 Baby-inzetstuk

Afb. 10 Instelhendel voor

hoofdsteun

Afb. 11 Ontgrendeling Afb. 12 Opbergvak

instructiehandleiding

Afb. 13 Base Afb. 14 ISOSAFE-aansluiting Afb. 15 Heupgordelsleuven

voertuig

Afb. 16 ISOFIX-

bevestigingsgeleiders

WAARSCHUWING

GEEN ENKEL kinderzitje biedt volledige bescherming tegen letsel bij een ongeluk. Maar het juiste gebruik van het kinderzitje verlaagt het risico op ernstig letsel of de dood.

Dit kinderzitje is ALLEEN ontworpen voor kinderen die niet zwaarder wegen dan 36 kg (ongeveer 12 jaar oud of jonger).

Gebruik de vooruitkijkende stand NIET voordat het kind meer dan 15kg weegt.

Alle riemen van het kinderzitje en de autostoel moeten worden strakgetrokken maar niet gedraaid.

Gebruik of installeer dit kinderzitje NIET voordat u de instructies in deze handleiding en in de handleiding van uw voertuig hebt gelezen en begrepen.

! Installeer dit kinderzitje NIET zonder de aanwijzingen en waarschuwingen in deze handleiding te volgen﹐ anders brengt u uw kind ernstig in gevaar.

Breng GEEN veranderingen aan dit kinderzitje aan en gebruik het niet in combinatie met onderdelen van andere fabrikanten.

Gebruik dit kinderzitje NIET als het beschadigd is of als onderdelen ontbreken.

Laat uw kind NIET in niet-passende kleding in dit kinderzitje zitten in de achteruit kijkende modus﹐ anders wordt uw kind hierdoor niet goed en stevig vastgehouden door de schouderriemen en de riemen tussen de dijen.

Als u dit kinderzitje in de achteruit kijkende modus gebruikt﹐ moet u de veiligheidsriem correct gebruiken en ervoor zorgen dat elke middelriem laag wordt gedragen zodat het bekken goed vastzit.

Laat deze kinderstoel NIET los of niet goed bevestigd in de auto staan omdat een niet goed vastgezet kinderzitje rondgeslingerd kan worden en de inzittenden kan verwonden bij een scherpe bocht﹐ plotseling remmen of een botsing. Verwijder het als het niet regelmatig gebruikt wordt.

Laat uw kind NOOIT zonder toezicht achter met dit kinderzitje.

Gebruik het niet op de voorbank met een actieve airbag indien geïnstalleerd in de naar achter kijkende modus.

Gebruik NOOIT een tweedehands kinderzitje of een kinderzitje waarvan u de afkomst niet kent﹐ omdat deze structurele schade kan bevatten die de veiligheid van uw kind in gevaar brengt.

Houd dit kinderzitje uit de buurt van zonlicht﹐﹐ anders kan het te heet worden voor de huid van uw kind.

Gebruik NOOIT touwen of andere vervangingsmiddelen voor stoelriemen in geval van letsel door het kinderzitje.

Gebruik dit kinderzitje NIET als normale stoel﹐ omdat het kan omvallen en het kind verwonden.

Gebruik dit kinderzitje NIET zonder de zachte onderdelen.

Vervang de zachte onderdelen alleen door degene die door de fabrikant worden aanbevolen omdat de zachte onderdelen een belangrijk onderdeel vormen van de werking van het kinderzitje.

Plaats ALLEEN de aanbevolen binnenkussens in dit kinderzitje.

Draag dit kinderzitje NIET als er een kind in zit.

Leg GEEN voorwerpen in de auto die niet vast zitten﹐ omdat deze alle kanten uit kunnen rollen en de inzittenden in een scherpe bocht﹐ bij plotseling remmen of een botsing kunnen verwonden.

Voorkom dat de riemen of gespen van het kinderzitje verstrikt raken in de autostoel of deur.

Gebruik dit kinderzitje NIET MEER als het onderworpen is aan een zware botsing. Vervang het direct﹐ omdat er onzichtbare structurele schade kan zijn ontstaan door de botsing.

Verwijder dit kinderzitje van de autostoel als het gedurende langere tijd niet gebruikt wordt.

Om verstikking te voorkomen﹐ moet u de plastic zak en verpakkingsmaterialen verwijderen voordat u de stoel gebruikt. Houd de plastic zak en verpakkingsmaterialen buiten bereik van baby's en kinderen.

Neem contact op met de distributeur over onderhoud﹐ reparaties en vervangen van onderdelen.

Gebruik GEEN andere belaste contactpunten dan die worden omschreven in de instructies en die worden gemarkeerd in het kinderzitje.

Installeer dit kinderzitje NIET onder de volgende omstandigheden:

1. Autostoelen met veiligheidsgordels met 2 punten.

2. Autostoelen die opzij of naar achteren kijken ten opzichte van de rijrichting van de auto.

3. Autostoelen die niet stabiel zijn tijdens de installatie.

Gebruik dit kinderzitje niet als het is gevallen vanaf een aanzienlijke hoogte﹐ de grond heeft geraakt met een hoge snelheid﹐ of zichtbare tekenen van schade heeft. We zijn niet verantwoordelijk voor vervanging als het kinderzitje is beschadigd onder deze abnormale omstandigheden. Als een van de bovengenoemde omstandigheden is opgetreden﹐ moet een nieuw kinderzitje worden gekocht.

100

De installatiemodus kiezen

Noodgeval

Bij een noodsituatie of een ongeluk is het heel belangrijk om uw kind direct te laten verzorgen met eerste hulp en medische behandeling.

Productinformatie

Voor installatie met driepuntsgordel

1. Dit is een 'Universeel' kinderzitje. Het is goedgekeurd volgens

UN ECE

regelgeving

44, 04-serie van amendementen, voor algemeen gebruik in

voertuigen, en het past op de meeste, maar niet alle, autostoelen.

2. Een juiste pasvorm is waarschijnlijk als de autofabrikant heeft gesteld in het

autohandboek dat de auto een 'universeel'

kinderzitje voor deze

leeftijdsgroep kan accepteren.

3. Dit

kinderzitje

is geclassificeerd als 'universeel' onder strengere omstandigheden dan die van toepassing waren op eerdere ontwerpen die deze mededeling niet dragen.

4. Neem in geval van twijfel contact op met de distributeur van het babyzitje.

Voor installatie met ISOSAFE-bevestiging en driepuntsgordel

1. Dit babyzitje is geclassificeerd voor “Semi-universeel” gebruik en is geschikt voor vastzetten in de stoelposities van de volgende auto’s. Dit babyzitje kan worden geïnstalleerd met een intrekbare driepuntsgordel voor volwassenen, goedgekeurd volgens UN ECE R16 of vergelijkbare norm (met gebruik van een intrekbare driepuntsgordel voor volwassenen en ISOSAFE tegelijkertijd en het babyzitje in de modus Groep 2/3).

Stoelposities in andere auto's kunnen eveneens geschikt zijn voor dit babyzitje. Neem in geval van twijfel contact op met de fabrikant of de verkoper.

Raadpleeg onze voertuigmontagelijst (op het product alsook online op onze website).

Belangrijk

Gebruik de vooruitkijkende stand NIET voordat het kind meer dan 15kg weegt.

Product Kinderzitje

Model C1721

Geschikt voor

kinderen met een gewicht van 0 -36 kg (ongeveer 0 - 12 jaar)

Massagroep 0+/1/2/3

Materiaal Kunststoffen, metaal, geweven stoffen

Patent nr. Patent aangevraagd

Gewicht

kind

< 18kg

15 - 36kg

Achteruit

kijkende

modus

Achteruit

kijkende

modus

Driepuntsgordel

<4 jaar

Stand 5 -6

Stand 1 -4

3 jaar tot

12 jaar

Driepuntsgordel

en ISOSAFE

Het baby-inzetstuk

moet worden

gebruikt van 0 tot

9 maanden om het

kind goed vast te

zetten.

Verwijder het

baby-inzetstuk

en sla de riemen

op de juiste

opslaglocaties op

Installatie-

stand

Afbeelding

voor installatie

Referen-

tieleeftijd

Stoelpositie

Instructies voor

plaatsen kind

101

102

Installatie

zie afbeeldingen

1 2

Gebruik de afscherming voor inslag opzij

zie afbeeldingen 5 -

! De plastic bescherming tegen

inslag opzij moet geopend zijn om het kind beter te beschermen.

! U kunt de bescherming tegen

inslag opzij sluiten die zich aan de andere kant dan die van de deur bevindt voor meer zitruimte.

103

104

Instelling schuine stand

zie afbeeldingen 7 -

Druk op de hendel voor de instelling van de schuine stand en plaats het kinderzitje in de juiste stand.

De hoeken van de stand zijn afgebeeld in afb.

Er zijn twee schuine standen 5-6 voor achteruit kijkende modus. Deze zijn met blauwe driehoeken gemarkeerd.

Er zijn vier schuine standen 1-4 voor vooruit kijkende modus. Deze zijn met rode driehoeken gemarkeerd.

Lijn de bovenste indicator uit met de onderste driehoek voor de gewenste ligpositie.

Hoogteafstelling

voor hoofdsteun en schouderriemen

zie afbeeldingen 9 -

Stel de hoofdsteun en de schouderriemen af op de juiste hoogte overeenkomstig de lengte van het kind.

! Bij gebruik in de achteruit kijkende modus moeten de sleuven voor de

schouderriemen gelijklopen met of net onder de schouders van het kind liggen.

-1

! Bij gebruik in de vooruit kijkende modus moeten de sleuven voor de

schouderriemen gelijklopen met of net boven de schouders van het kind liggen

-2

Als de schouderriemen geen juiste hoogte hebben, kan het kind uit het kinderzitje worden geworpen bij een ongeluk.

Knijp in de hendel voor de afstelling van de hoofdsteun en trek tegelijkertijd de hoofdsteun omhoog of druk het omlaag tot het in een van de 10 standen klikt.

De standen van de hoofdsteun zijn afgebeeld in

! Zijvleugels kunnen openen als de hoofdsteun is ingesteld in de 6e positie.

105

106

2. Voer de schouderriem van het voertuig door de twee achteruit kijkende autoriemsleuven aan de achterkant van de autostoel.

! Open de riemontgrendeling en steek de schouderriem erdoor.

! Zorg ervoor dat de kap over de vergrendeling geheel gesloten is als deze

niet in gebruik is om letsel, of schade aan de bekleding, te voorkomen.

3. Druk het babyzitje stevig omlaag en trek aan de schouderriem van het voertuig om het babyzitje stevig vast te zetten.

! Zorg ervoor dat u de ontgrendeling

sluit wanneer u klaar bent met controleren dat het babyzitje stevig is vastgezet. 15 -1

! Let op dat u uw vingers niet klemt bij

het sluiten van de gordelclips.

! Het kinderzitje kan niet worden

gebruikt als de gesp van de veiligheidsriem (vrouwelijke gespkant) te lang is om het kinderzitje veilig vast te zetten.

! Controleer nogmaals dat het

babyzitje stevig is geïnstalleerd en niet beweegt op de autostoel.

Achteruit kijkende modus

(Voor kind van lichter dan 18 kg / pasgeboren–4 jaar oud)

zie afbeeldingen 11 -

! Installeer het kinderzitje op de autostoel en plaats het kind vervolgens in het

kinderzitje.

i. Installatie voor achteruit kijkende modus

! Stel de kinderstoel af op de gewenste schuine stand (2 posities voor

achteruit kijkende modus). Lijn de bovenste indicator uit met een van de onderste blauwe driehoeken.

! Zorg ervoor dat de schouderriem op de juiste hoogte is afgesteld voordat u

dit kinderzitje installeert.

! Zorg er bij het installeren en afstellen van de veiligheidsriemen voor dat

zowel de schouderriem als de middelriem niet gedraaid zijn en de veilige werking van de veiligheidsriemen niet hinderen.

1. Voer de heupgordel van het voertuig door de heupgordelsleuven van het kinderzitje, en klik de gordel vast.

11 12

! De tailleriem van het voertuig moet onder de peuterondersteuning

doorgaan.

JK014_C1721

13 14

107

108

1. Houd de instelknop voor de riemen ingedrukt en trek aan de twee schouderriemen van het kinderzitje.

2. Druk op de rode knop om de riem te ontgrendelen.

3. Zet het kind in het kinderzitje en steek beide armen door de riemen.

4. Maak de gesp vast.

Een goed gemonteerde autoriem is afgebeeld in afb.

! Zorg ervoor dat de heupgordel van het voertuig door de heupgordelsleuf

van het voertuig gaat. 16 -1

! Zorg ervoor dat de schouderriem van het voertuig door de achteruit

kijkende autoriemsleuf gaat.

-2

! De gordel op de juiste manier is vastgeklikt, als in

-3

ii. Het kind vastzetten in het kinderzitje met het

baby-inzetstuk

We adviseren het gebruik

van het volledige babyinzetstuk zolang de baby 0 tot 9 maanden is of tot het

te groot is voor het

inzetstuk. Het babyinzetstuk

verbetert de bescherming tegen zijdelingse inslagen.

Maak de clips op de

hoofdsteun los om het hoofddeel van

het inzetstuk te

verwijderen.

Verwijder het

hoofdsteundeel van het

baby-inzetstuk als het

hoofd van het kind niet

langer comfortabel past.

Verwijder het

lichaamsgedeelte van het

babyinzetstuk als de

schouders van het kind

niet langer comfortabel

passen.

Verwijder het

kinderinzetkussen door

de klemmen los te maken

zodat er meer ruimte

ontstaat als het kind niet

comfortabel kan zitten. U

kunt het kussen apart

gebruiken zonder het aan

het inzetstuk te

bevestigen om de rug van

het kind te ondersteunen

voor meer comfort.

109

110

5. Trek de rieminstelling naar u toe en stel hem op de juiste lengte af om ervoor te zorgen dat uw kind goed vast zit.

! Nadat het kind in het zitje is

geplaatst, moet u controleren of de schouderriemen op de juiste hoogte zitten.

! Houd het kind altijd stevig in de

riemen en goed vastgezet door het wegnemen van alle speling.

Vooruit kijkende modus

(voor een kind van 15–36 kg /3–12 jaar oud)

zie afbeeldingen 22 -

i. Installatie voor vooruit kijkende modus

! Bij het gebruik van de vooruit kijkende modus moet u het baby-inzetstuk

verwijderen en de schouderriemen, gesp en gesptongen in de opbergvakken voor de riemen plaatsen.

! Pas de schouderriemen aan op de juiste lengte voordat u de

schouderriemen en gesp opbergt.

! Stel het babyzitje af op de gewenste schuine stand. (4 posities voor vooruit

kijkende modus). Lijn de bovenste indicator uit met een van de onderste rode driehoeken.

! Bij het gebruiken en afstellen van de autostoelriem, moet u controleren dat

de gordels niet gedraaid zitten waardoor uw kind onjuist vastgezet zou kunnen worden.

1. Druk op de rode knop om de riem te ontgrendelen.

2. Verwijder het baby-inzetstuk.

! Gebruik niet het inzetstuk voor

een klein kind als u het kinderzitje in de vooruit kijkende modus installeert.

3. Maak de klemmen los.

-1

4. Til de bovenste klep omhoog en trek de onderste klep naar voren. Berg dan de schouderriemen op in het opbergvak.

-2

5. Trek de gesp naar de rug van het zitkussen en berg de gesp en gesptongen in de betreffende opbergvakken op.

-3 & 23 -4

111

112

! Controleer of beide ISOSAFE-

aansluitingen stevig vast zitten aan hun ISOFIXbevestigingsankerpunten. De kleur van de indicatoren op beide ISOSAFE-connectoren moet volledig groen zijn.

! De ISOSAFE-aansluitingen

moeten worden aangesloten en vergrendeld in de ISOFIXbevestigingsankerpunten.

! Controleer of het kinderzitje goed

vast zit door aan beide ISOSAFEaansluitingen te trekken.

ely geïnstalleerd door p

3. Druk op de ISOSAFE-instelknop en druk het kinderzitje terug tegen de stoel tot hij strak zit.

6. Maak de klemmen weer vast om het kussen terug te leggen. Het zitkussen is afgebeeld als in 24

ii. Voor installatie met ISOSAFE

1. Plaats ISOFIX-geleiders om te helpen bij installatie. De ISOFIXbevestigingsgeleiders voorkomen dat het oppervlak van de autostoel gescheurd wordt.

2. Verleng de ISOFSAFEaansluitingen door te drukken op de instelknop 26 en de aansluitingen eruit te trekken.

113

114

ii. Uw kind in het kinderzitje vastzetten

a. Installatie met driepuntsgordel

1. Controleer of de schouderriemgeleiders van het voertuig op de juiste hoogte staan wanneer het kind in het babyzitje zit.

2. Plaats de schouderriem door de schouderriemgeleider en voer de heupgordel door de heupgordelsleuven van het kinderzitje. Koppel de voertuiggesp en trek aan de voertuigriem om ervoor te zorgen dat het vast zit.

! De schouderriem moet door de

schouderriemgeleider gaan.

! De middelriem moet door de

heupgordelsleuven gaan.

! Het kinderzitje kan niet worden

gebruikt als de gesp van de veiligheidsriem (vrouwelijke gespkant) te lang is om het kinderzitje veilig vast te zetten.

! Nooit een middelriem van de auto

over het kind.

! Gebruik de schouderriem niet los

of onder de arm.

! Gebruik de schouderriem niet

achter de rug van het kind.

! Let op dat het kind niet van de

stoel kan glijden in verband met de kans op verwurging.

ISOSAFE-aansluitingen verwijderen en opslaan

1. Om te verwijderen uit het voertuig, drukt u op de ISOSAFEinstelknop

-1 en trekt u de base

weg van de stoel. 30 -2

2. Druk vervolgens op en laat de aansluitingen los uit de ISOFIX van het voertuig.

3. Voor het intrekken van de ISOSAFE-aansluitingen in de voet, drukt u op de ISOSAFEinstelknop. 32 -1 & 32 -2

115

116

b. Voor installatie met ISOSAFE en driepuntsgordel

1. Installatie met ISOSAFE-bevestiging is als

2. Laat het kind in het kinderzitje zitten en controleer of de schouderriemen op de juiste hoogte zitten.

3. De installatie met de driepuntsgordel is afgebeeld in afb

4. Een correct gemonteerde driepuntsgordel en ISOSAFE-bevestiging is afgebeeld in afb.

! Controleer of beide ISOSAFE-aansluitingen stevig vast zitten aan hun

ISOFIX-bevestigingsankerpunten. De kleur van de indicatoren op beide ISOSAFE-connectoren moet volledig groen zijn. 35 -1

! Controleer of het kinderzitje goed vast zit door aan beide ISOSAFE-

aansluitingen te trekken.

! De schouderriem moet door de schouderriemgeleider gaan.

-3 ! De middelriem moet door de heupgordelsleuven gaan. ! Het kinderzitje kan niet worden gebruikt als de gesp van de veiligheidsriem

(vrouwelijke gespkant) te lang is om het kinderzitje veilig vast te zetten.

-2 ! Nooit een middelriem van de auto over het kind. ! Gebruik de schouderriem niet los of onder de arm. ! Gebruik de schouderriem niet achter de rug van het kind. ! Let op dat het kind niet van de stoel kan glijden in verband met

verstikkingsrisico.

Zachte voorwerpen losmaken

zie afbeeldingen 36 -

1. Druk op de rode knop om de riem te ontgrendelen.

! Om de zachte goederen te bevestigen, gaat u in omgekeerde volgorde te

werk.

117

Onderhoud

Berg het ergens op waar uw kind er niet bij kan.

Was de zachte onderdelen met koud water onder de 30°C.

De zachte voorwerpen niet strijken.

De zachte voorwerpen niet bleken of laten stomen.

Gebruik geen onverdund neutraal schoonmaakmiddel, benzine of andere organische materialen om het kinderzitje te wassen. Dat kan het kinderzitje beschadigen.

De zachte onderdelen niet draaien voor drogen met veel kracht. Dit kan kreuken achterlaten in de zachte onderdelen.

Laat zachte onderdelen hangend drogen in de schaduw.

Haal het kinderstoeltje uit de autostoel als het voor langere tijd niet wordt gebruikt. Plaats het kinderzitje in de schaduw en ergens waar uw kind er niet bij kan.

Share the joy at www.joiebaby.com

P-IM0439B_1

Allison Baby UK Ltd﹐ Venture Point﹐ Towers Business Park Rugeley﹐ Staffordshire﹐ WS15 1UZ

Jole Verso Instruction Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
