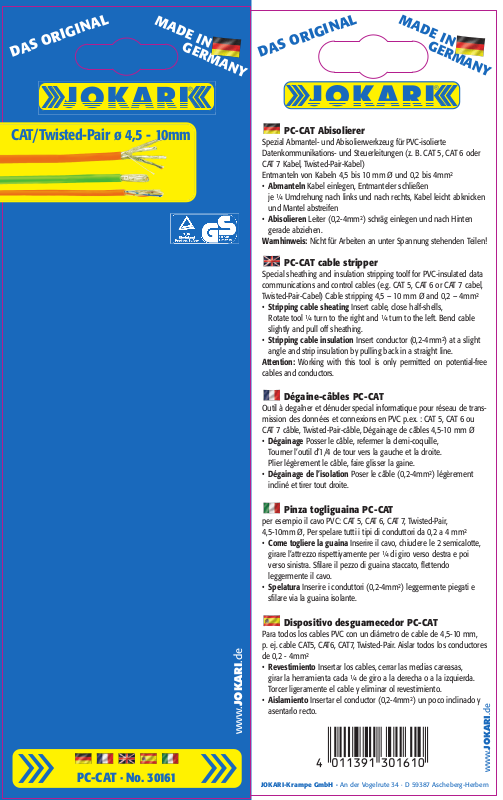

Jokari PC-CAT User guide [de]

AS O

D

R

I

GI

N

A

L

MADE

GE

IN

RMAN

AS O

D

R

I

GI

N

AL

Y

MA

DE

G

E

IN

R

MA

N

Y

CAT/Twisted-Pair ø 4,5 - 10mm

PC-CAT Abisolierer

Spezial Abmantel- und Abisolierwerkzeug für PVC-isolierte
Datenkommunikations- und Steuerleitungen (z. B. CAT 5, CAT 6 oder
CAT 7 Kabel, Twisted-Pair-Kabel)
Entmanteln von Kabeln 4,5 bis 10 mm Ø und 0,2 bis 4mm²

• Abmanteln Kabel einlegen, Entmanteler schließen
je ¼ Umdrehung nach links und nach rechts, Kabel leicht abknicken
und Mantel abstreifen

• Abisolieren Leiter (0,2-4mm²) schräg einlegen und nach Hinten
gerade abziehen.

Warnhinweis: Nicht für Arbeiten an unter Spannung stehenden Teilen!

PC-CAT cable stripper

Special sheathing and insulation stripping toolf for PVC-insulated data
communications and control cables (e.g. CAT 5, CAT 6 or CAT 7 cabel,
Twisted-Pair-Cabel) Cable stripping 4,5 – 10 mm Ø and 0,2 – 4mm²

• Stripping cable sheating Insert cable, close half-shells,
Rotate tool ¼ turn to the right and ¼ turn to the left. Bend cable
slightly and pull off sheathing.

• Stripping cable insulation Insert conductor (0,2-4mm²) at a slight
angle and strip insulation by pulling back in a straight line.

Attention: Working with this tool is only permitted on potential-free
cables and conductors.

Dégaine-câbles PC-CAT

Outil à degaîner et dénuder special informatique pour réseau de trans­mission des données et connexions en PVC p.ex. : CAT 5, CAT 6 ou
CAT 7 câble, Twisted-Pair-câble, Dégainage de câbles 4,5-10 mm Ø

• Dégainage Posser le câble, refermer la demi-coquille,
Tourner l’outil d’1/4 de tour vers la gauche et la droite.
Plier légèrement le câble, faire glisser la gaine.

• Dégainage de l’isolation Poser le câble (0,2-4mm²) légèrement
incliné et tirer tout droite.

PC-CAT · No. 30161

Pinza togliguaina PC-CAT

per esempio il cavo PVC: CAT 5, CAT 6, CAT 7, Twisted-Pair,
4,5-10mm Ø, Per spelare tutti i tipi di conduttori da 0,2 a 4 mm²

• Come togliere la guaina Inserire il cavo, chiudere le 2 semicalotte,
girare l’attrezzo rispettiyamente per ¼ di giro verso destra e poi
verso sinistra. Sfilare il pezzo di guaina staccato, flettendo
leggermente il cavo.

• Spelatura Inserire i conduttori (0,2-4mm²) leggermente piegati e
sfilare via la guaina isolante.

Dispositivo desguarnecedor PC-CAT

Para todos los cables PVC con un diámetro de cable de 4,5-10 mm,
p. ej. cable CAT5, CAT6, CAT7, Twisted-Pair. Aislar todos los conductores
de 0,2 - 4mm²

• Revestimiento Insertar los cables, cerrar las medias careasas,
girar la herramienta cada ¼ de giro a la derecha o a la izquierda.
Torcer ligeramente el cable y eliminar ol revestimiento.

• Aislamiento Insertar el conductor (0,2-4mm²) un poco inclinado y
asentarlo recto.
