100% made in Germany

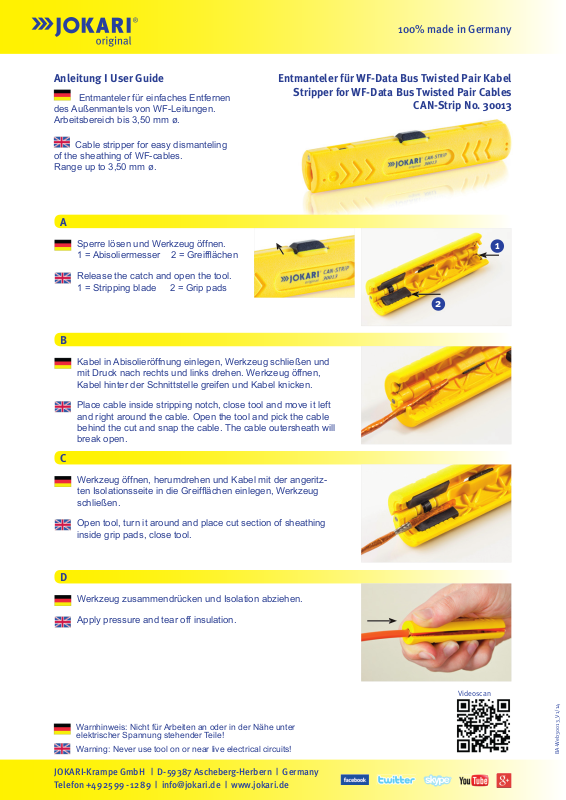

Anleitung I User Guide
Entmanteler für einfaches Entfernen
des Außenmantels von WF-Leitungen.
Arbeitsbereich bis 3,50 mm ø.
Cable stripper for easy dismanteling
of the sheathing of WF-cables.
Range up to 3,50 mm ø.
A
Sperre lösen und Werkzeug öffnen.
1 = Abisoliermesser 2 = Greiffl ächen
Release the catch and open the tool.
1 = Stripping blade 2 = Grip pads
B
Entmanteler für WF-Data Bus Twisted Pair Kabel
Stripper for WF-Data Bus Twisted Pair Cables
CAN-Strip No. 30013
1
2
Kabel in Abisolieröffnung einlegen, Werkzeug schließen und
mit Druck nach rechts und links drehen. Werkzeug öffnen,
Kabel hinter der Schnittstelle greifen und Kabel knicken.
Place cable inside stripping notch, close tool and move it left
and right around the cable. Open the tool and pick the cable
behind the cut and snap the cable. The cable outersheath will
break open.
C
Werkzeug öffnen, herumdrehen und Kabel mit der angeritz-
ten Isolationsseite in die Greiffl ächen einlegen, Werkzeug
schließen.
Open tool, turn it around and place cut section of sheathing
inside grip pads, close tool.
D
Werkzeug zusammendrücken und Isolation abziehen.
Apply pressure and tear off insulation.
Warnhinweis: Nicht für Arbeiten an oder in der Nähe unter
elektrischer Spannung stehender Teile!
Warning: Never use tool on or near live electrical circuits!
JOKARI-Krampe GmbH | D-59387 Ascheberg-Herbern | Germany
Telefon +49 25 99 - 12 89 | [email protected] | www.jokari.de
Videoscan
BA-Web30013_V1/14
