Johnson Hardware 100SD User Manual

SLIDING DOOR

INSTALLATION INSTRUCTIONS

100SD SERIES

FOR 1-3/8” [35mm], 1-3/4” [44mm] or

2-1/4” DOORS WEIGHING UP TO

200LBS. [91kg.] EACH

PREPARE OPENING CAREFULLY: MAKE SURE CORNERS ARE SQUARE, HEADER IS LEVEL AND JAMBS ARE STRAIGHT.
PREPARE LA ABERTURA CON CUIDADO: ASEGÚRESE QUE LAS ESQUINAS ESTÉN EN ESCUDRA, QUE LA CABECERA ESTÉ NIVELADA, Y

QUE LAS JAMBAS ESTÉN RECTAS.
PREPAREZ L’OUVERTURE AVEC PRECAUTION : ASSUREZ VOUS QUE LES COIN SONT A ANGLE DROIT, QUE LE LINTEAU EST A NIVEAU

ET QUE LES MONTANTS SONT DROITS.

2 x DOOR WIDTH -1”
2 x ANCHO DE LA PUERTA – 25mm
2 x LARGEUR DE PORTE – 25mm

100

1125

1155

2 DOOR, PUERTAS, PORTES

3 x DOOR WIDTH -2”
3 x ANCHO DE LA PUERTA – 50mm
3 x LARGEUR DE PORTE – 50mm

101

2155

1712

3 DOOR, PUERTAS, PORTES

30

4 DOOR, PUERTAS, PORTES

4 x DOOR WIDTH -2”
4 x ANCHO DE LA PUERTA – 50mm
4 x LARGEUR DE PORTE – 50mm

IN100BYP

L.E. JOHNSON PRODUCTS INC. 2100 STERLING AVENUE, ELKHART, IN 46516 USA

tel. [phone] | [e-mail] | http://www.johnsonhardware.com

Page 1 of 4

SLIDING DOOR

INSTALLATION INSTRUCTIONS

100SD SERIES

FOR 1-3/8” [35mm], 1-3/4” [44mm] or

2-1/4” DOORS WEIGHING UP TO

200LBS. [91kg.] EACH

1. MOUNT TRACK TO HEADER: Cut track to fit opening. Insert 1125 Hangers and 1155 Track Stop (3 and 4 door openings only) into track and

mount to header with 1-1/4” [32mm] pan head screws.

COLQUE EL RIEL EN LA CABECERA: Corte el riel para que quepa en la abertura, inserte los Colgadores 2020 y el Freno 2055 (sólo para aberturas
de 3 o 4 puertas) en el riel e instálelos en la cabecera con tornillos de cabeza redonda de 32mm.

MONTEZ LA GLISSIERE AU GUIDE : Coupez la glissière à la dimension de l’ouverture, insérez les Roulettes 2020 et le Stop 2055 (3 ou 4 ouvertures

de porte seulement) dans la glissière et montez au guide en utilisant des vis à pan de 32mm.

NOTE: Alternate hanger wheel assemblies in track to provide even pressure.
NOTA: Alterne los conjuntos de la rueda del colgador en la guía para propercionar una presión pareja.
NOTE: Alternez l’assemblage des roulettes dans la glissère pour assurer une pression uniforme.

2. MOUNT HANGER PLATES TO DOOR: Fasten door plates to top of door 2” [50mm] from each edge, on center line of door.

MONTAJE DE LAS PLACAS DE COLGAR EN LAS PUERTAS: Sujete las placas de la puerta a la parte de arriba de la puerta, a 50mm de cada

borde, en el centro.

MONTEZ LES PLAQUES DE ROULETTES A LA PORTE : Fixez les plaques sur le dessus de la porte, à 50mm de chaque coin, au centre.

3. DRILL HOLES AND INSTALL PULLS: #30 (2-1/8” [54mm] diameter) Pulls are furnished

as standard. Bore 2-1/8” [54mm] hole through front of door panel, snap pull into place. (If hole

is a bit too large for a snug fit, wrap tape around rear of pull to enlarge).

HAGA ORIFICIOS E INSTALE LOS TIRADORES: #30 (de 54mm de día.) Los tiradores se
proporcionan como elemento estándar. Haga un orificio de 54mm que atraviese la parte de
enfrente del panel, haga que el tirador quede en su lugar como con resorte. (Si el orificio es
demasiado grande para que quede ajustado, envuelva la parte de atrás del tirador con cinta
para agrandario.

PERCEZ DES TROUS ET INSTALLEZ LES POIGNEES : #30 (54mm de diamètre). Les
poignées fournies sont standard. Creusez un trou de 54mm à travers le panneau frontal,
Fixez les poignées en place. (Si le trou est trop large pour un montage à frottement doux,
enveloppez l’arrière de la poignée dans un ruban pour l’élargir.

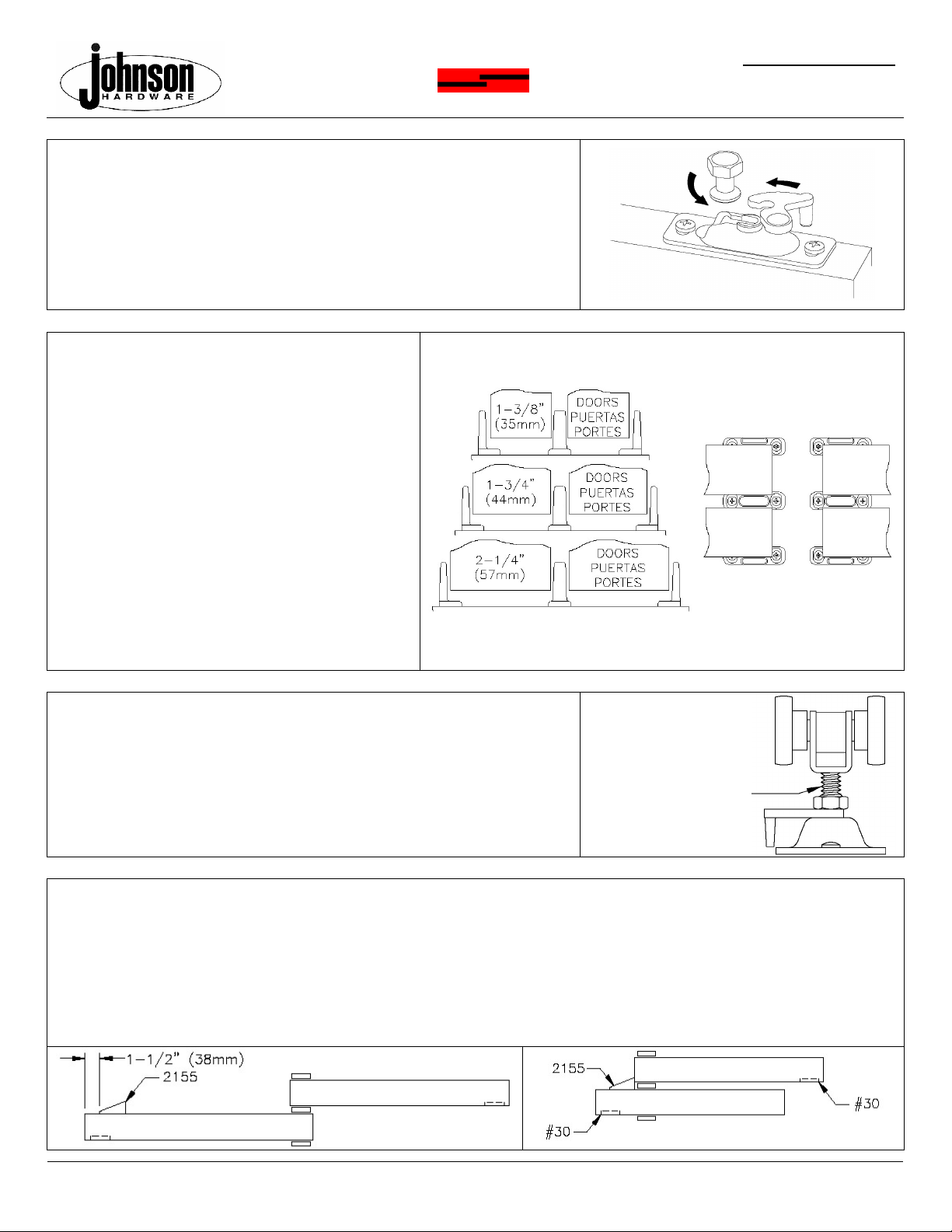

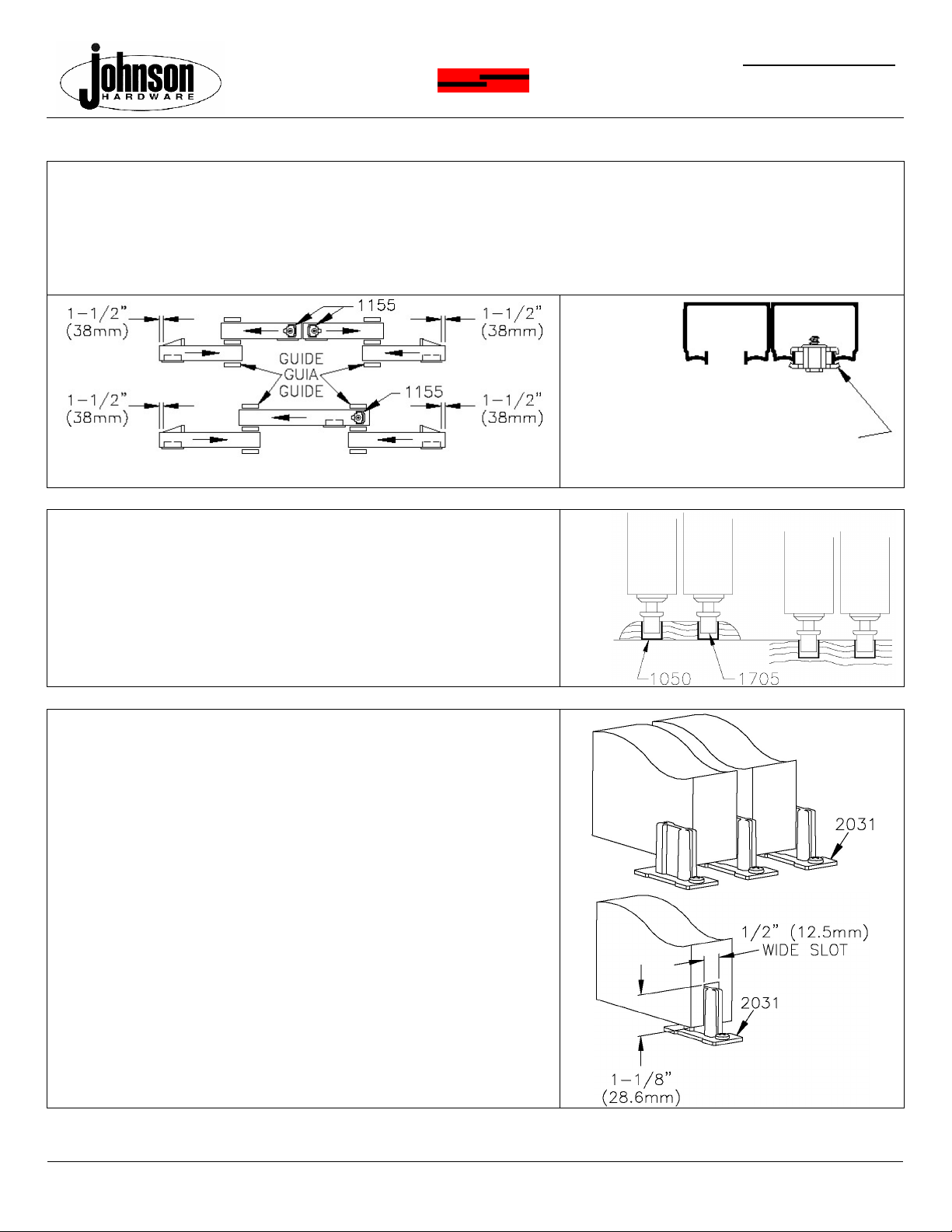

IN100BYP

L.E. JOHNSON PRODUCTS INC. 2100 STERLING AVENUE, ELKHART, IN 46516 USA

tel. [phone] | [e-mail] | http://www.johnsonhardware.com

Page 2 of 4
