Neb-u-Lite® LX2
Nebulizer Compressor
Item JB0112-110
User Manual
COMPRESOR DE NEBULIZADOR MANUAL
DE USUARIO (EN ESPAÑOL): 19
Read this manual before operating the nebulizer.
Save this manual for future reference.
Federal Law (USA) restricts this device to sale by or on
the order of a physician. This device should not be used
unless the operator has been instructed by a qualied
healthcare professional.
JB0112-110-INS-LAB-RevD18
Page 2
This product has been tested and successfully approved with the following standards:
UL1431 EN 60601-1 EN 60601-1-2
CONTENTS
IMPORTANT SAFEGUARDS .................................................................. 3
INTRODUCTION ...................................................................................... 6
INTENDED USE ............................................................................... 6
SYMBOLS KEY ................................................................................. 6
PRODUCT DESCRIPTION ...................................................................... 7
FEATURES AND COMPONENTS .................................................... 7
OPERATION .......................................................................................... 10
SAFETY OVERLOAD...................................................................... 11
MAINTENANCE ..................................................................................... 12
CLEANING THE COMPRESSOR’S OUTER CASE ....................... 12
CLEANING THE NEBULIZER CUP ................................................ 12
REPLACING THE FILTER .............................................................. 13
STORAGE .......................................................................................13
TROUBLESHOOTING ........................................................................... 14
SPECIFICATIONS .................................................................................. 15
LIMITED WARRANTY ........................................................................... 16
JB0112-110-INS-LAB-RevD18 2
Page 3
IMPORTANT SAFEGUARDS
READ ALL INSTRUCTIONS BEFORE USING
When using electrical products, especially when children
are present, always follow basic safety precautions,
including the following:
DANGER: Indicates a potential hazard situation or unsafe
practice that, if not avoided, will result in death or serious
personal injury.
WARNING: Indicates a potential hazard situation or unsafe
practice that, if not avoided, could result in death or
serious personal injury.
CAUTION: Indicates a potential hazard or unsafe practice
that, if not avoided, could result in minor or moderate
personal injury.
s
NOTICE: Indicates a potential hazard or unsafe practice
that, if not avoided, could result in product or property
damage.
Info: Provides application recommendations or other useful
information to ensure that you get the most from your
product.
DANGER: To reduce the risk of electrocution:
1. Always unplug this product immediately after use.
2. Do not use this product while bathing, showering,
washing dishes, or close to water sources of any kind.
3. Do not place or store device where it can fall or be pulled
into a tub or sink.
4. Do not place device in or drop into water or other liquid.
5. Do not reach for a device that has fallen into water.
Unplug it immediately.
JB0112-110-INS-LAB-RevD18 3
Page 4
WARNING: To reduce the risk of burns, electrocution, re
or personal injury:
1. Never leave this device unattended when plugged in.
2. This product contains small parts that may present
a choking hazard to small children, and the tubing
may present a strangulation hazard. Always use close
supervision when this device is used by or near children
or those who require close supervision.
3. Children under the age of 3, or any patient who is unable
to use a mouthpiece properly under supervision, should
use a mask.
4. Use this device only as intended and described in this
manual. Do not use attachments or accessories not
recommended by GF Health Products, Inc.
5. Never operate this product if:
a. it has a damaged cord or plug,
b. it is not working properly,
c. it has been dropped or damaged, or
d. it has been dropped into water.
Return the product to your Graham-Field authorized
distributor for examination and repair.
6. Keep the cord away from heated surfaces.
7. Never block the air openings of this product or place it
on a soft surface, such as a bed or couch, where the air
openings may be blocked. Keep the air openings free of
lint, hair and the like.
8. Never drop or insert any object into any openings or hose.
9. Never use this device while drowsy or sleeping.
10. Do not use this device outdoors or operate where aerosol
(spray) products are being used.
11. Do not use this device in the presence of ammable
anesthesia or where oxygen or nitrous oxide is being
administered. This device has no AP or APG protection.
12. Connect this device to a properly grounded outlet only.
JB0112-110-INS-LAB-RevD18 4
Page 5
13. This device has a polarized plug (one blade is wider
than the other). As a safety feature, this plug will t into
a polarized outlet only one way. If the plug does not t
fully into the outlet, reverse the plug. If it still does not t,
contact a qualied electrician. Do not modify the plug in
any way. Do not attempt to defeat this safety feature.
14. Unplug the device before lling or cleaning the nebulizer.
15. This device is oil-free. Do not lubricate.
16. Do not remove the jet nebulizer while the device is operating.
17. Do not leave medication inside the jet nebulizer when it is
not in use.
18. Use the nebulizer intermittently; the maximum operating
period is 30 minutes. The nebulizer must stand unused for
30 minutes between uses.
19. The mouthpiece (and optional mask) are for use by one
person only; in order to avoid infection, do not share
them.
20. WARNING: Cancer and Reproductive Harm -
www.p65warnings.ca.gov.
SAVE THESE INSTRUCTIONS
JB0112-110-INS-LAB-RevD18 5
Page 6
INTRODUCTION
This user manual contains important information and
safety precautions for the John Bunn Neb-u-Lite LX2
Nebulizer Compressor.
Before using your Nebulizer Compressor, please read and
understand this entire user manual. Take special note of all
safety precautions marked DANGER and WARNING. Save
this user manual for future reference.
Intended Use
The Neb-u-Lite LX2 Compressor Nebulizer System is
intended to provide a source of compressed air for aerosol
therapy. It is used in conjunction with a jet (pneumatic)
nebulizer to produce medicated aerosols for inhalation by
pediatric and adult patients with respiratory symptoms.
Indications for therapy include asthma, chronic bronchitis,
infection of the upper respiratory tract, chronic
obstructive pulmonary disease, and other respiratory
disorders in accordance with a physician’s prescription.
Do not use this product for any other purpose than the
preceding. This device can be used with adults or pediatric
patients under physician’s prescription.
Symbols Key
O Off
I On
~ Alternating current
IPX0 Enclosed equipment without protection against ingress of water
Attention (read the instructions)
II Class II (not applicable for UL1431)
BF: This product is in accordance with the degree of protection against electric
shock for type BF equipment. (not applicable for UL1431)
Disposal of Electrical & Electronic Equipment (WEEE): This product should not
be treated as household waste, but submitted to an appropriate collection
point for the recycling of electrical and electronic equipment. For more
detailed information about the recycling of this product, please contact your
local city ofce, household waste disposal service, or the Graham-Field
authorized distributor from whom you purchased this product.
JB0112-110-INS-LAB-RevD18 6
Page 7
PRODUCT DESCRIPTION
Features and Components

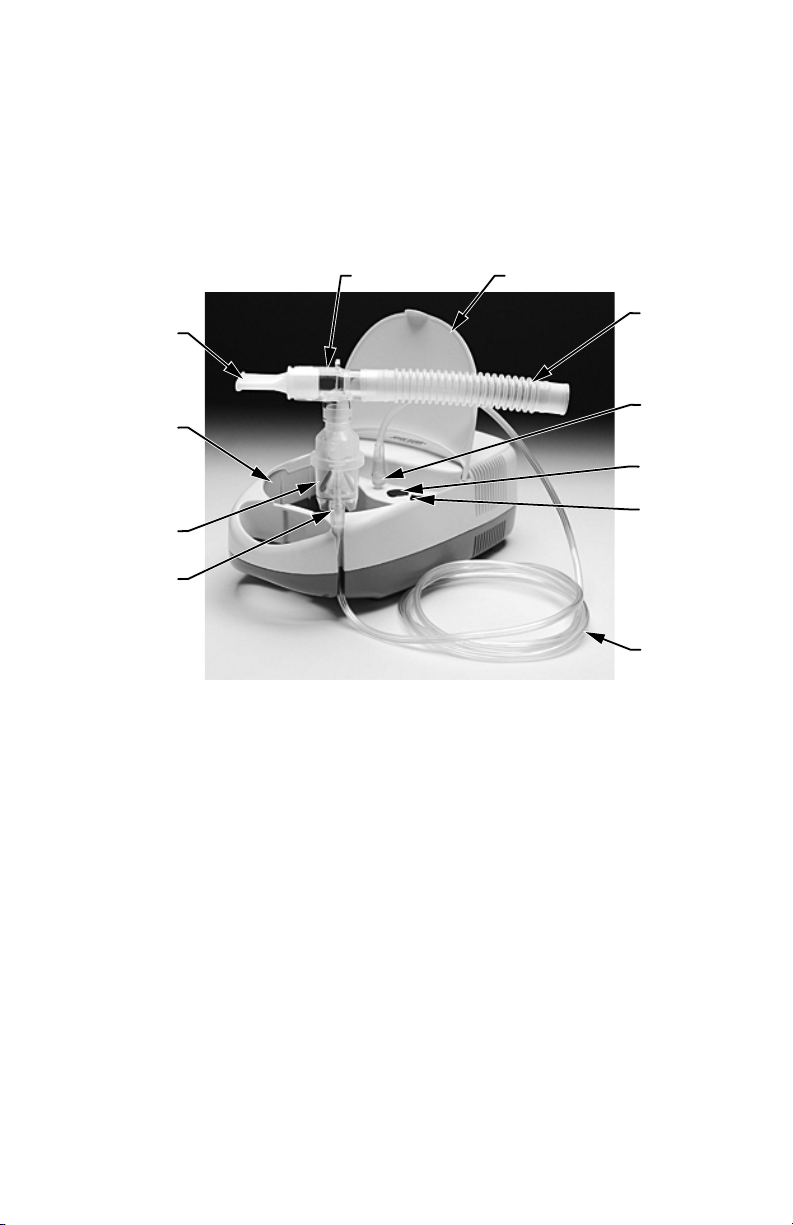

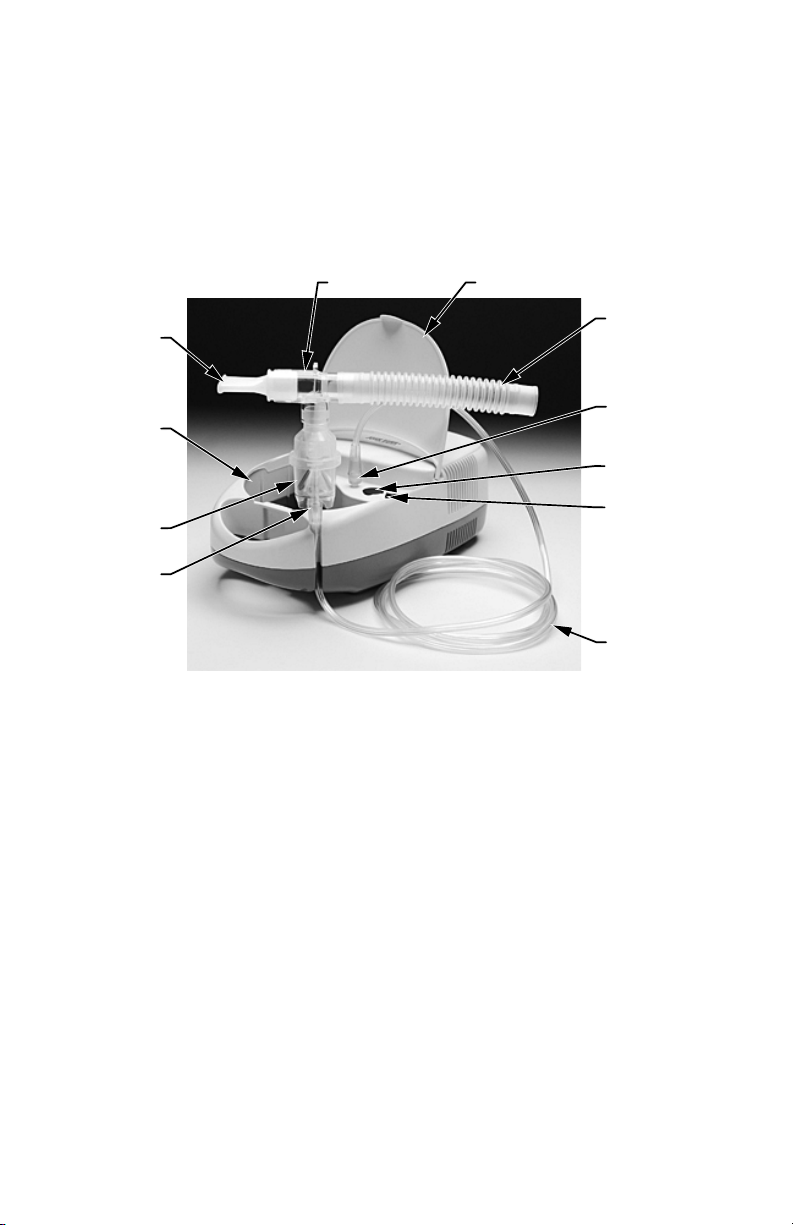

Please note nebulizer features and components, labeled in
the illustration below.
storage lidT adapter
reservoir
mouthpiece
storage
compartment
nebulizer cup
connector
tube
air outlet
connector
filter cap
ON/OFF
switch
tubing
Neb-u-Lite LX2 Nebulizer Compressor
JB0112-110-INS-LAB-RevD18 7
Page 8
SETUP
Info: Before initial operation, clean the nebulizer
cup assembly following the instructions given in
MAINTENANCE/Cleaning the Nebulizer Cup.
WARNING: Ensure that the nebulizer compressor is
unplugged during setup.
1. Before each use, inspect the compressor and nebulizer
cup assembly for damage or wear; replace as needed.
2. Place the compressor on a table or other at stable
surface (not on the oor), in an area that is clean and
dust-free. Be sure you can easily reach the controls
when seated.

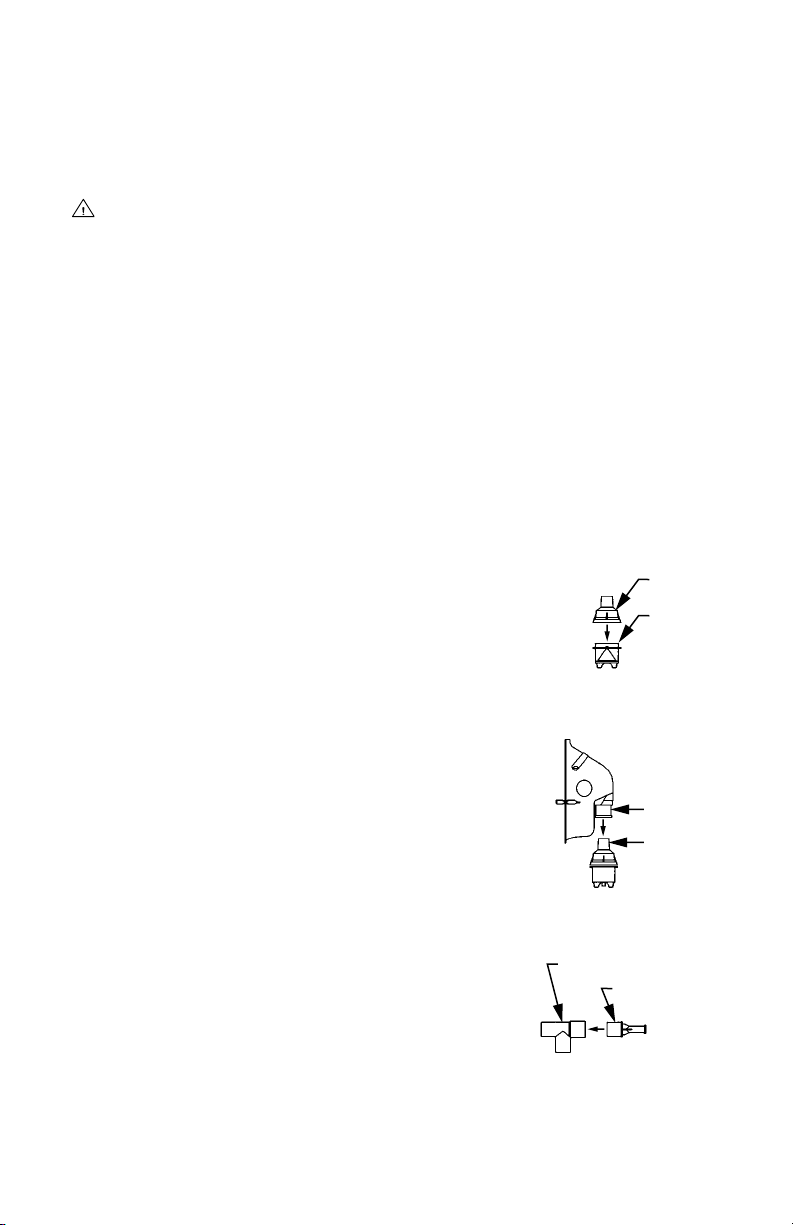

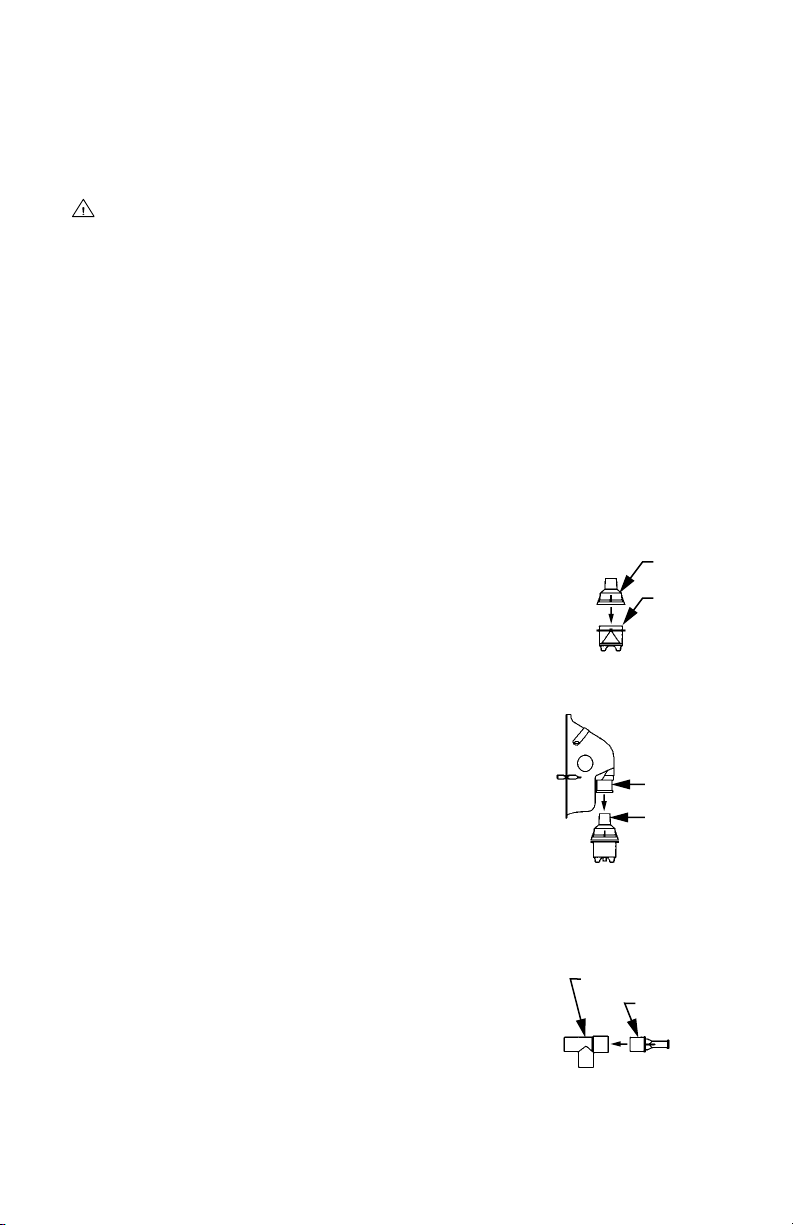

3. Open the nebulizer medication cup: Twist the cap
counter-clockwise until it stops, then lift cap off.
4. Pour the prescribed medication into the nebulizer
medication cup. Do not ll with more than 5 ml per
treatment.
5. Install cap on cup. Turn clockwise to
cap
cup
tighten.
install cap
on cup
6. If using the mouthpiece for
treatment, proceed to step 7. If using
an optional mask, install the bottom
part of the mask directly onto the top
mask
cap
of the nebulizer medication cup cap
as shown at right. Proceed to step 9.

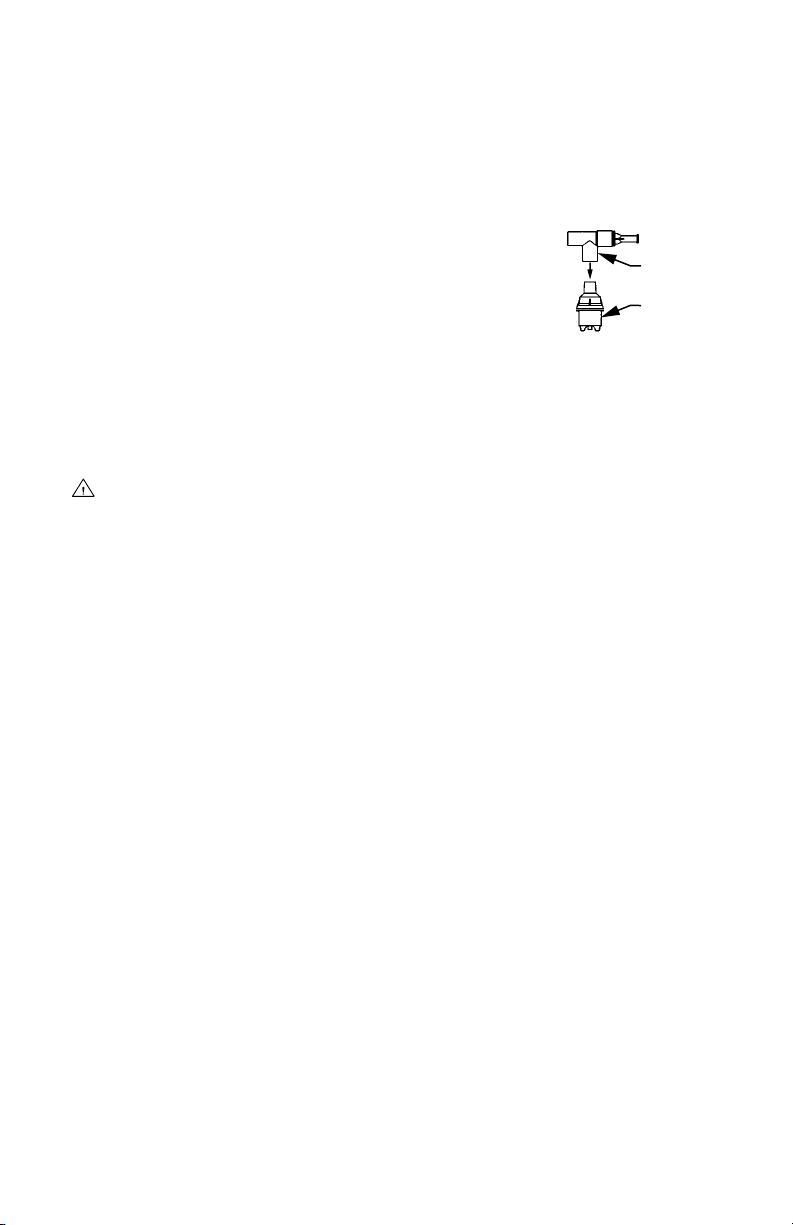

7. Insert mouthpiece into large end of
T adapter.
JB0112-110-INS-LAB-RevD18 8
install mask
on cap
T adapter
mouthpiece
assemble
mouthpiece
and T adapter
Page 9
Info: The reservoir tube, shown in the illustration earlier in
this manual, acts as a holding tank for the mist, reducing the
amount lost during treatment. Its use is optional. If you wish
to use the reservoir tube, install it now on the small end of
the T adapter.

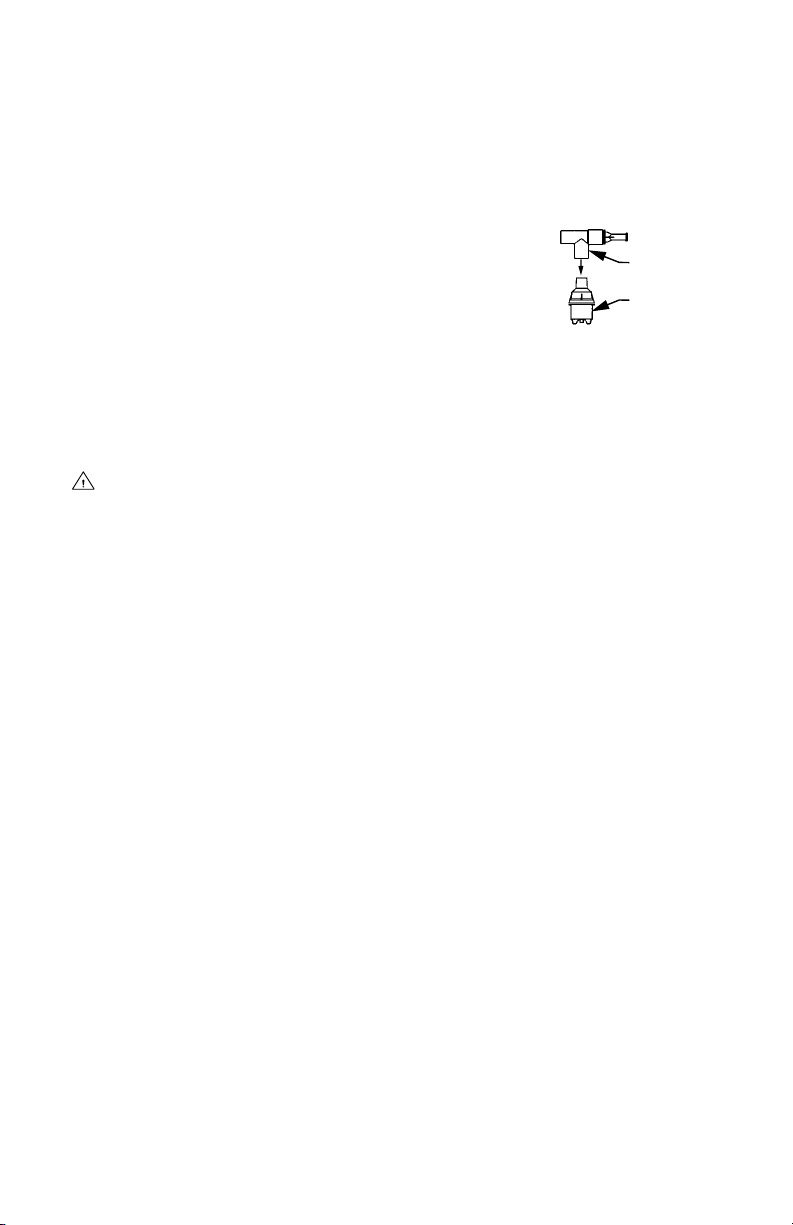

8. Install T adapter onto top of
nebulizer medication cup cap.
9. Connect the tubing to the adapter
on the bottom of the nebulizer
medication cup.
10.
Connect the tubing's other end
install
T adapter
on cap
T adapter
cup
to the compressor air outlet
connector.
WARNING: Before use, check that all parts are securely
connected. Use of an improperly assembled nebulizer
could diminish or prevent adequate delivery of medication
and the effectiveness of the treatment.
JB0112-110-INS-LAB-RevD18 9
Page 10
OPERATION
s
NOTICE: The Neb-u-Lite LX2 Nebulizer Compressor is
designed for intermittent use only. Do not operate it
continuously for more than 30 minutes for a single use
without turning it off and allowing a cooling period of least
30 minutes.
1. Ensure that the ON/OFF switch is in the OFF position.
2. Plug the power cord into a properly grounded electrical
wall outlet.
3. Move the ON/OFF switch to the ON position to start the
compressor.
4. Place the nebulizer mouthpiece between teeth and
close mouth (or install the optional mask on face).
5. As aerosol starts owing, inhale deeply and slowly
through mouthpiece (or optional mask).
WARNING: Never use a nebulizer with a clogged nozzle.
If the nozzle is clogged, the aerosol mist will be reduced,
altered or stopped, which will diminish or eliminate the
effectiveness of the treatment. If clogging occurs, replace
the nebulizer.
Info: If you need to interrupt treatment, move the ON/OFF
switch to the OFF position.
6. When the treatment is complete, move the ON/OFF
switch to the OFF position to turn off the compressor.
7. Unplug the compressor from power outlet.
8. Disconnect nebulizer from tubing.
9. Clean nebulizer as instructed in MAINTENANCE/
Cleaning the Nebulizer Cup.
JB0112-110-INS-LAB-RevD18 10
Page 11
Safety Overload
s
NOTICE: Do not exceed 30 minutes of continuous
operation.
1. The motor of this device has a built-in thermal overload
protector. Should the motor overheat, the protector
will automatically shut off the motor. Should this occur,
move the ON/OFF switch to the OFF position and allow
the motor to cool down for approximately 30 minutes
before turning it on again.
2. If the overload protector shuts off the motor frequently,
you may have an unstable voltage situation.
3. If the device shuts down and cannot restart, it may
need to be replaced. Call your Graham-Field authorized
distributor immediately.
JB0112-110-INS-LAB-RevD18 11
Page 12
MAINTENANCE
Cleaning the Compressor’s Outer Case
WARNING: Electrical shock hazard. Do not remove
the outer case of the device. All disassembly and
maintenance of the device must be performed by a
qualied service technician. Refer service to qualied
service personnel.
WARNING: This device does not require oil. Do not
attempt to lubricate any internal parts.
WARNING: Unplug device before cleaning. Do not
submerge in water for cleaning.
Wipe the compressor's outer case with a clean, damp cloth
weekly to keep it dust-free. Do not use any powdered type
cleaners or soap.
Cleaning the Nebulizer Cup
All parts of the disposable nebulizer, except tubing, should
be thoroughly cleaned after each use. If your physician
species a specic cleaning procedure, follow that
procedure.
WARNING: To prevent possible risk of infection from
contaminated medication, clean the nebulizer after each
treatment.
1. After each use, disassemble the nebulizer cup, T
adapter and mouthpiece completely, wash all parts in
warm soapy water, and rinse thoroughly. Allow to air
dry. Store in a clean, dry location.
2. Once daily, after washing as above, soak nebulizer
components in a fresh solution consisting of one part
warm water and one part white vinegar for 30 minutes
followed by a warm water rinse. Allow to air dry. Store
in a clean, dry location.
JB0112-110-INS-LAB-RevD18 12
Page 13
Replacing the Filter
s
NOTICE: Change the lter once every 30 days or when
lter turns gray.
1. Ensure that ON/OFF switch is in the OFF position. Open
the lter cap located next to the ON/OFF switch.
2. Remove the dirty lter with a small, pointed object.
Discard the lter.
3. Replace with a clean lter.
4. Replace the lter cap.
s
NOTICE: Do not use cotton or other materials as a lter.
s
NOTICE: Do not wash or clean the lter.
s
NOTICE: Do not reuse the lter. Do not operate
compressor without a lter. Compressor damage can
result.
WARNING: The disposable nebulizer kit is for single
patient use only.
Storage
Keep the device and accessories dry. Avoid exposure to
direct sunlight.
JB0112-110-INS-LAB-RevD18 13
Page 14
TROUBLESHOOTING
If your Neb-u-Lite LX2 Nebulizer Compressor fails to
function, consult the following Troubleshooting guide.
If the problem persists, consult your Graham-Field
authorized distributor.
Problem Cause and Solution
Device doesn’t
operate
Check if plug is properly t into a grounded electrical outlet.
When device has been run continuously for more than 30 minutes
just before using, auto-shut-down may have been activated by the
built-in thermal protector; ensure that device is OFF for at least 30
minutes before next usage.
Nebulization is
weak
Check for proper electrical voltage.
Check tubing for blockage or air leakage at connection to
Neb-u-Lite compressor or nebulizer cup; replace as needed.
Check that the nebulizer cup is properly assembled and not
damaged. If there is any damage, replace as needed.
Check if lter is dirty; replace lter as needed.
JB0112-110-INS-LAB-RevD18 14
Page 15
SPECIFICATIONS
Specication Description
Max pressure (compressor) 30 psi
Max ow rate Approximately 14 LPM
Operating ow rate
@10 psi
Nebulization rate 0.2 ~ 0.3 ml/min
Particle dimension .5 - 5 microns
Capacity 5 ml
Filter Sponge, HFW
Dimensions (LxWxH) 11.7" × 6.8" × 4.2" (29.8 cm x 17.3 cm x 10.7 cm)
Weight 4.2 lb (1.91 kg)
Electrical Requirement 120VAC/60Hz
Current 1.03~1.25A (rate) / .99~1.18A (-5%)
Fuse T5A 250V MFG
Power Cord Black, 6 ft (182.9 cm) +- 10%
Plug 2-prong type
Environment Temperature Operation: 50°F to 104°F (10°C to 40°C)
Approximately 5.5 LPM
Storage: 5°F to 122°F (-15°C to 50°C)
Transport: 50°F to 104°F (-15°C to 70°C)
Humidity Operation: 10% to 90% RH non-condensing
Storage: 10% to 90% RH non-condensing
Transport: 10% to 90% RH non-condensing
JB0112-110-INS-LAB-RevD18 15
Page 16
LIMITED WARRANTY
SCOPE OF WARRANTY
GF Health Products, Inc. (“GF”) warrants to the original purchaser only that it
will replace or repair components, at GF’s sole discretion, that are defective
in material or workmanship under normal use and service. All warranties
are conditioned upon the proper use of the products strictly in accordance
with good commercial practice and applicable GF instructions and manuals,
including proper use and maintenance. To the extent that a component is
warranted by a third party, GF conveys all of its rights under that warranty
to the original purchaser, to the extent permitted. This limited warranty shall
only apply to defects that are reported to GF’s customer service team within
the applicable warranty period and which, upon examination by GF or its
authorized representative, prove to be a warranty item. This limited warranty
is not transferable.
The warranted components and time period are set forth below:
Compressor ............................... ve years
Accessories ................................ six months
The applicable warranty period shall commence from date of shipment to
the original customer, unless there is an expiration date on the component in
which case the warranty shall expire on the earlier of warranty period or the
expiration date.
OBTAINING WARRANTY SERVICE
This limited warranty shall only apply to defects that are reported to the
Distributor from whom the Customer purchased the product within the
applicable warranty period.
EXCLUSIONS
The warranty does not cover and GF shall not be liable for the following:
1) Defects, damage, or other conditions caused, in whole or in part, by
misuse, abuse, negligence, alteration, accident, freight damage, tampering
or failure to seek and obtain repair or replacement in a timely manner;
2) Products which are not installed, used, or properly cleaned and maintained
as required in the ofcial manual for the applicable product;
3) Products considered to be of a non-durable nature including, but not
limited to: casters, lters, fuses, gaskets, lubricants, and charts;
4) Accessories or parts not provided by GF;
5) Charges by anyone for adjustments, repairs, replacement parts, installation
or other work performed upon or in connection with such products which
are not expressly authorized in writing, in advance, by GF;
6) Any labor or shipping charges incurred in the replacement part installation
or repair;
7) Costs and expenses of regular maintenance and cleaning; and
8) Representations and warranties made by any person or entity other than
GF.
JB0112-110-INS-LAB-RevD18 16
Page 17
ENTIRE WARRANTY, EXCLUSIVE REMEDY AND CONSEQUENTIAL DAMAGES
DISCLAIMER
THIS WARRANTY IS GF’S ONLY WARRANTY AND IS IN LIEU OF ALL OTHER
WARRANTIES, EXPRESS OR IMPLIED. GF MAKES NO IMPLIED WARRANTIES
OF ANY KIND INCLUDING ANY IMPLIED WARRANTIES OF MERCHANTABILITY
OR FITNESS FOR A PARTICULAR PURPOSE. IF ANY MODEL OR SAMPLE WAS
SHOWN TO THE CUSTOMER, SUCH MODEL OR SAMPLE WAS USED MERELY
TO ILLUSTRATE THE GENERAL TYPE AND QUALITY OF THE PRODUCT AND
NOT TO REPRESENT THAT THE PRODUCT WOULD NECESSARILY CONFORM
TO THE MODEL OR SAMPLE IN ALL RESPECTS. THIS WARRANTY IS LIMITED
TO THE REPAIR OR REPLACEMENT OF THE DEFECTIVE PARTS. GF SHALL NOT
BE LIABLE FOR AND HEREBY DISCLAIMS ANY DIRECT, SPECIAL, INDIRECT,
INCIDENTAL, EXEMPLARY OR CONSEQUENTIAL DAMAGES, INCLUDING, BUT
NOT LIMITED TO: DAMAGES FOR LOSS OF PROFITS OR INCOME, LOSS OF USE,
DOWNTIME, COVER, OR EMPLOYEE OR INDEPENDENT CONTRACTOR WAGES,
PAYMENTS AND BENEFITS.
The warranties contained herein contain all the representations and
warranties with respect to the subject matter of this document, and supersede
all prior negotiations, agreements and understandings with respect thereto.
The recipient of this document hereby acknowledges and represents that it
has not relied on any representation, assertion, guarantee, warranty, collateral
contract or other assurance, except those set out in this document.
For additional information on this product or this warranty, please contact a
GF Customer Service Representative.
NOTES:
1) Additional terms and conditions may apply.
2) Freight claims must be notated on the appropriate shipping documents and
must be made with immediacy. International, federal and state regulations
govern specic requirements for freight claims. Failure to abide by those
regulations may result in a denial of the freight claim. GF will assist you in
ling the freight claim.
3) Claims for any short shipment must be made within three (3) days of the
invoice date.
JB0112-110-INS-LAB-RevD18 17
Page 18
The most current and complete product information can be found on our website.
Information contained herein is subject to change.
© 2007, GF Health Products, Inc. All Rights Reserved.
Graham-Field, John Bunn, and Neb-u-Lite are trademarks of
GF Health Products, Inc., One Graham-Field Way, Atlanta GA 30340-3140
GF Health Products, Inc. is an ISO 13485 Certied Company.
Manufactured for GF Health Products, Inc.
Made in China
Page 19

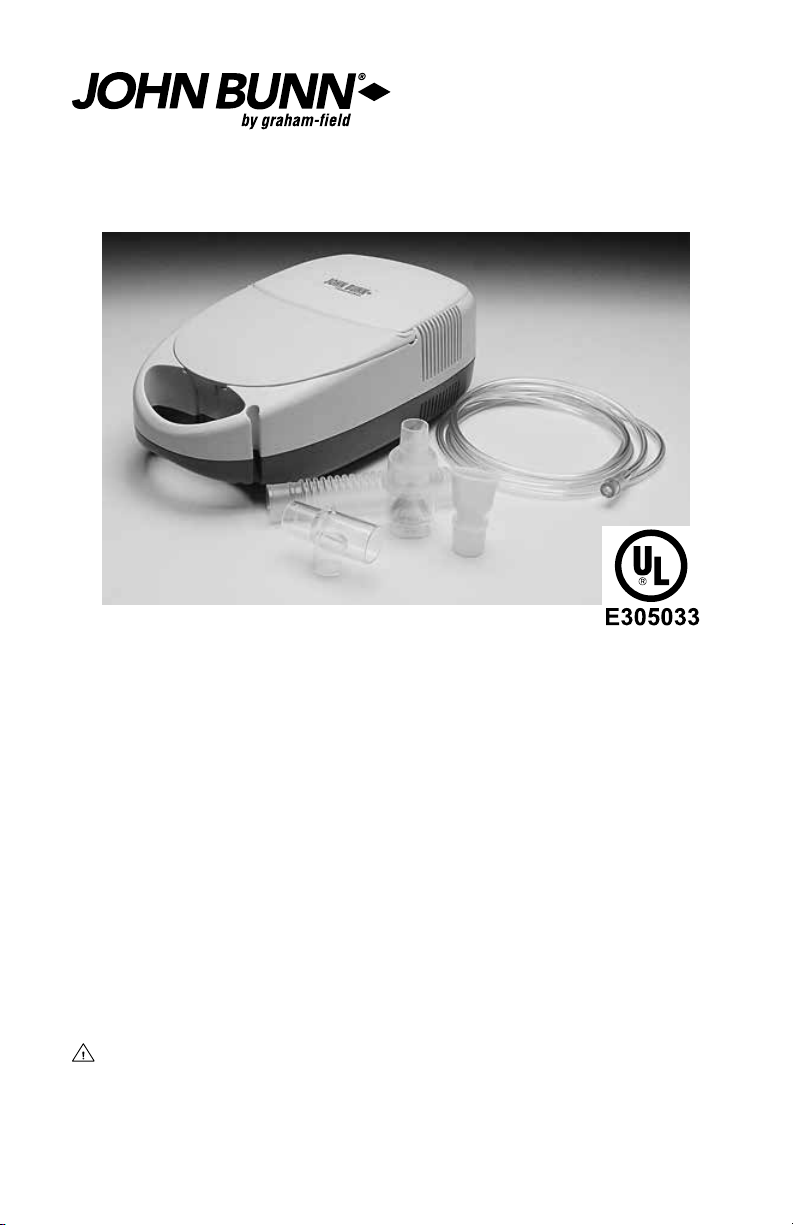

Neb-u-Lite® LX2
Compresor de Nebulizador
Modelo JB0112-110
Manual de Usuario
Lea antes de operar el nebulizador. Guarde
este manual para referencia en el futuro.
La Ley Federal (USA) restringe este aparato para ventas
por la orden de su médico. Este aparato no debe ser
utilizado si el operador no ha sido adiestrado por
profesional de cuido de salud cualicado.
JB0112-110-INS-LAB-RevD18
Page 20
Este producto ha sido examinado y aprobado con los siguientes estándares:
UL1431 EN 60601-1 EN 60601-1-2
CONTENIDOS
SETUP ......................................................................................................8
DIRECTIVAS IMPORTANTES DE SEGURIDAD .................................. 21
INTRODUCCIÓN .................................................................................... 24
USO DEL COMPRESOR DE NEBULIZADOR ............................... 24
SÍMBOLOS ...................................................................................... 24
DESCRIPCIÓN DEL PRODUCTO ......................................................... 25
CARACTERÍSTICAS Y COMPONENTES ...................................... 25
ENSAMBLAJE ....................................................................................... 26
OPERACIÓN .......................................................................................... 28
SEGURIDAD EN CASO DE SOBRECARGA ................................. 29
MANTENIMIENTO ................................................................................. 30
LIMPIEZA DE LA CARCASA DEL COMPRESOR ......................... 30
LIMPIEZA DE LA TAZA DEL NEBULIZADOR ............................... 30
INSTRUCCIONES PARA EL CAMBIO DEL FILTRO DE AIRE ...... 31
ALMACENAJE ................................................................................ 31
DETECTANDO PROBLEMAS ............................................................... 32
ESPECIFICACIONES ............................................................................ 33
GARANTÍA .............................................................................................34
JB0112-110-INS-LAB-RevD18 20
Page 21
DIRECTIVAS IMPORTANTES DE SEGURIDAD
LEA TODAS LAS INSTRUCCIONES ANTES DE UTILIZAR
PELIGRO: Indica una situación de peligro o una practica
insegura que, si no es evitada, resultará en muerte o
heridas serias a la persona.
ADVERTENCIA: Indica una situación de peligro o una
practica insegura que, si no es evitada, puede resultar en
muerte o heridas serias a la persona.
PRECAUCIÓN: Indica una situación de peligro o una
practica insegura que, si no es evitada, podría dar lugar a
daños corporales de menor importancia.
s
AVISO: Indica una situación de peligro o una practica
insegura que, si no es evitada, podría dar lugar a daños
de menor importancia al producto o daños materiales.
Info: Proporciona recomendaciones para la aplicación y
otra información útil para asegurar que obtengas lo más que
pueda del producto.
PELIGRO: para reducir el riesgo de electrocución.
1. Siempre debe desconectar este producto inmediatamente
después de usar.
2. No debe usar durante el baño, lavando platos, y cerca de
cualquier fuente de agua.
3. No posicionar o almacenar donde pueda caer a la bañera
o al lava manos.
4. No debe introducir en agua u otro liquido. No debe
recoger producto sumergido en agua. Desconecte
inmediatamente.
JB0112-110-INS-LAB-RevD18 21
Page 22
ADVERTENCIA: Para reducir el riesgo de quemadura,
electrocución, fuego o heridas a la persona.
1. Este producto nunca debería ser desatendido mientras
esté conectado.
2. Este producto contiene piezas pequeñas que presenta
riesgos de asxia para niños, y la manga puede presentar
riesgo de estrangulación. Supervisión cercana es
necesaria cuando este producto esté utilizado cerca de
niños o personas con impedimentos.
3. Niños menores de 3 años, y cualquier paciente quien no
puede usar la boquilla correctamente bajo supervisión,
debe usar la máscara.
4. Utilice este producto solamente como indicado en el
manual de usuario. No utilice aditamentos o accesorios
no recomendados por GF Health Products, Inc.
5. Nunca utilice este producto si
a. el enchufe o el cable está dañado,
b. no funciona adecuadamente,
c. ha sufrido caída o daño, o
d. ha sido mojado o sumergido en agua.
Devuelve este producto al centro de servicio para examen
y/o arreglos.
6. Mantenga el cable lejos de supercies calientes.
7. Nunca obstruya entradas de aire del producto o utilice
en una supercie suave tal como cama o sillón donde las
entradas del aire pueden ser bloqueadas. Mantenga las
entradas libres de pelusa, cabello, o materiales de este tipo.
8. Nunca inserte objetos en cualquier entrada o manga.
9. Nunca utilice soñoliento o dormido.
10. No utilice al aire libre, ni opere donde se utilicen
productos de aerosol.
11. No utilice en presencia de anestesia, oxígeno, oxido
nítrico, o cualquier gas inamable mientras estos estén
siendo administrado. Este aparato no tiene protección AP
o APG.
JB0112-110-INS-LAB-RevD18 22
Page 23
12. Conecte este producto solamente en un enchufe de pared
correcto.
13. Este aparato tiene un enchufe polarizado (un aspa es más
ancha que la otra). Para reducir el riesgo de electrocución,
este enchufe es diseñado para poder ser posicionado
de una sola manera en una toma eléctrica polarizada. Si
el enchufe no entre completamente en la toma, invierta
el enchufe. Si no funciona de este modo, contacte un
electricista cualicado. No modique el enchufe de
ninguna manera.
14. Desconecte el aparato antes de llenar el nebulizador.
15. Este aparato no utiliza aceite. No lubrique.
16. No debe remover el nebulizador de chorro cuando el
aparato está operando.
17. No debe dejar medicamento en el nebulizador cuando no
esté en uso.
18. Use el nebulizador por periodos: el periodo de operación
máximo es 30 minutos. El nebulizador no debe ser usado
por 30 minutos entre usos.
19. La boquilla (y la máscara opcional) son para uso de una
sola persona; para evitar infección no debe compartirlos.
20. ADVERTENCIA: Cáncer y Daño Reproductivo -
www.p65warnings.ca.gov.
GUARDE ESTAS INSTRUCCIONES
JB0112-110-INS-LAB-RevD18 23
Page 24
INTRODUCCIÓN
Este manual del usuario contiene información importante
y precauciones de seguridad para el John Bunn Neb-u-Lite
LX2 Compresor de Nebulizador. Antes de usar su
Compresor de Nebulizador, favor de leer y entender
el manual de usuario. Tome nota especial en todas las
precauciones marcadas PELIGRO y ADVERTENCIA. Guarde
este manual de usuario para referencia en el futuro.
Uso del Compresor de Nebulizador
El Neb-u-Lite LX2 Compresor de Nebulizador es diseñado
para proveer una fuente de aire comprimido para la
terapia de aerosol. Se usa en conjunto con un nebulizador
de chorro (neumático) para producir aerosoles de
medicamento para inhalación por pacientes adultos y
pediátricos con síntomas respiratorios.
Indicaciones para terapia incluye asma, bronquitis crónica,
infección de la zona superior respiratorio, enfermedad
pulmonar obstructiva crónica y otros desordenes que va
de acuerdo con la receta de su médico. No debe usar este
producto por cualquier otro propósito, que lo descrito
arriba. Este aparato puede ser usado con pacientes adultos
y pediátricos con la receta de su médico.
Símbolos
O Apagado
I Encendido
~ Corriente alternando
IPX0 El equipo no tiene protección contra sumergiendo en agua
Atención (lea las instrucciones)
II Clase II (no aplicable para UL1431)
BF: Este producto está en concordancia con el grado de protección sobre el
riesgo de descarga eléctrica por equipo de tipo BF (no aplicable por UL1431).
Disposición de Equipo Eléctrico y Electrónico (WEEE): Este producto no debe
ser tratado como residuos domésticos, pero sometidos a un sitio de colección
para reciclaje de equipo eléctrico y electrónico. Para más información
detallada sobre el reciclaje de este producto, llame a su ocina de cuidad
local, un servicio de disposición de residuos domésticos o a su distribuidor
autorizado de Graham-Field de donde compró este producto.
JB0112-110-INS-LAB-RevD18 24
Page 25
DESCRIPCIÓN DEL PRODUCTO
tapa de almacenajeadaptador T
Características y componentes
Por favor de tomar nota de las características y los
componentes del nebulizador descritos en la ilustración
abajo:
manga de
boquilla
estuche de
almacenaje
taza del
nebulizador
conector
reserva
conector del
enchufe de aire
tapa del filtro
interruptor de
ON/OFF
manga
Neb-u-Lite LX2 Compresor de Nebulizador
JB0112-110-INS-LAB-RevD18 25
Page 26
ENSAMBLAJE
Info: Antes de operación inicial, limpie la taza del
nebulizador siguiendo las instrucciones escritos en la sección
Mantenimiento/Limpieza de la Taza del Nebulizador.
ADVERTENCIA: Antes de conectar el cordón de
electricidad, asegure que el interruptor de ON/OFF está en
la posición OFF.
El enchufe también sirve para desconectar el aparato.
1. Antes de uso, examine el compresor y taza de
nebulizador para daño; reemplace si es necesario.
2. Posicione el aparato en una supercie horizontal para
que los controles estén con fácil acceso. No debe usar
este aparato en el piso.
3. Remueva la tapa de la taza del nebulizador.
4. Inserte medicamento prescrito por su médico.
5. Reúne taza y tapa.
ensamblaje de
taza y tapa
tapa
taza
6. Si usa la boquilla para el tratamiento,
proceda al paso 7. Si usa la máscara
opcional, instale la parte inferior de
la máscara directamente sobre la
máscara
tapa
tapa de la taza del nebulizador como
demostrado a la derecha, entonces
proceda al paso 9.
7. Conecte la boquilla a la parte
instale la máscara
en la tapa
adaptador T
boquilla
grande del adaptador T.
ensamblaje de
adaptador T
y boquilla
JB0112-110-INS-LAB-RevD18 26
Page 27
Info: La manga de reserva, en la ilustración superior del
manual, es como un tanque de retención para reducir la
cantidad de medicamento perdido durante tratamiento. Es
opcional. Si desea usar la manga de reserva, posicione en la
parte inferior del adaptador T.
8. Instale el adaptador T
sobre la tapa de la taza del
nebulizador.
9. Conecte la manga al adaptador
a la parte inferior de la taza
instale adaptador T
en tapa de la taza
adaptador T
taza
nebulizador.
10.
Conecte la otra parte de la manga al conector de mango
del compresor.
ADVERTENCIA: Antes de uso, verique que todas las
piezas están conectados correctamente. Uso de un
nebulizador armado incorrectamente puede disminuir
o impedir reparto adecuado de medicamento y la
efectividad del tratamiento.
JB0112-110-INS-LAB-RevD18 27
Page 28
OPERACIÓN
s
AVISO: El Neb-u-Lite LX2 Compresor de Nebulizador
está diseñado para uso solamente por periodos. No debe
operarlo continuamente por más de 30 minutos en un
uso sin apagarlo y dejar que se enfríe por lo menos 30
minutos.
1. Asegurase que el interruptor eléctrico esté en la
posición “OFF”.
2. Conecte el cordón eléctrico en la toma eléctrica apropiada.
3. Encienda el compresor posicionando el interruptor a ON.
4. Acomode la boquilla del nebulizador entre los dientes y
cierre la boca (o instale la máscara opcional en la cara).
5. Cuando el aerosol empiece a uir, necesita inhalar
profundamente y despacio a través de la boquilla o la
máscara.
ADVERTENCIA: Nunca debe usar el nebulizador con un
inyector tapado. Si el inyector está tapado, la nube de
aerosol será reducido, cambiado o parado, que puede
diminuir o eliminar la efectividad del tratamiento. Si se
tapa, reemplace el nebulizador.
Info: Si el tratamiento necesita ser interruptado, posicione el
interruptor a la posición OFF.
6. Cuando el tratamiento haya terminado, apague el
compresor posicionando el interruptor en la posición
OFF.
7. Desenchufe el aparato de la toma eléctrica.
8. Desconecte el nebulizador del mango.
9. Limpie el nebulizador siguiendo las instrucciones
escritos en la sección Mantenimiento/Limpieza de la
Taza del Nebulizador.
JB0112-110-INS-LAB-RevD18 28
Page 29
Seguridad en caso de sobrecarga
s
AVISO: No debe exceder más de 30 minutos de operación
continua.
1. Este compresor contiene un dispositivo de protección
termal. Si el motor comienza a sobrecalentarse, se
apagará automáticamente. Si esto ocurre, posicione el
interruptor a la posición OFF y permita que el motor
se enfrié por 30 minutos antes de recomenzar el
compresor.
2. Si el protector apaga el motor frecuentemente, podría
tener una situación de voltaje inestable.
3. Si el aparato se apaga y no se enciende, puede ser
necesario reemplazarlo. Llame a su proveedor
inmediatamente.
JB0112-110-INS-LAB-RevD18 29
Page 30
MANTENIMIENTO
Limpieza de la Carcasa del Compresor
ADVERTENCIA: Riesgo de electrocución. No remueve
carcasa externa de este aparato. Todo desensamblaje y
mantenimiento de este aparato debe ser realizado por un
técnico de servicio cualicado.
ADVERTENCIA: Este aparato no necesita aceite. No
lubrique piezas internas.
ADVERTENCIA: Desenchufe el aparato antes de limpiar.
No sumerja bajo agua.
Frote con un paño húmedo cada semana. No utilice
detergentes en polvo o abrasivos que pueden dañar la
carcasa.
Limpieza de la Taza del Nebulizador
Todas las piezas del nebulizador desechable, excepto la
manga, deben ser limpiados después de cada uso. Si su
médico le da un procedimiento especica de limpieza, siga
ese procedimiento.
ADVERTENCIA: Para prevenir riesgo de infección
causado por medicamento contaminado, la limpieza del
nebulizador se recomienda después de cada tratamiento.
1. Después de cado uso, desensamble la taza
del nebulizador, el adaptador T y la boquilla
completamente. Lave todas las piezas en agua tibia con
jabón y enjuague bien.
2. A diario, después del paso anterior, remoje los
componentes del nebulizador en una solución
consistiendo de una parte agua y una parte vinagre por
30 minutos, seguido por un enjuague con agua tibia.
JB0112-110-INS-LAB-RevD18 30
Page 31
Instrucciones para el cambio del ltro de aire
s
AVISO: Cambie el ltro cada 30 días o cuando el ltro
tenga un color gris.
1. Remueva la tapa del ltro de aire localizado al lado del
interruptor ON/OFF.
2. Remueva el ltro sucio con un objeto punzante.
3. Reemplace el ltro nuevo.
4. Reemplace la tapa del ltro.
s
AVISO: No utilice algodón o cualquier material como ltro.
s
AVISO: No lave o limpie el ltro.
s
AVISO: No reutilice el ltro. No opere sin ltro. El
compresor puede ser dañado por este uso.
ADVERTENCIA: El kit del nebulizador desechable es para
uso solamente de una persona.
Almacenaje
Mantenga el aparato y los accesorios secos. Evite sol
directamente.
JB0112-110-INS-LAB-RevD18 31
Page 32
DETECTANDO PROBLEMAS
Si su Neb-u-Lite LX2 Compresor de Nebulizador falla,
consulte a la guía de Detectando Problemas debajo. Si el
problema continua, llame a su distribuidor autorizado de
Graham-Field.
Problema Causa y Solución
El aparato no
funciona
Nebulización es
débil
Verique si el enchufe está conectado correctamente en la toma
eléctrica apropiada.
Cuando el aparato ha estado corriendo continuamente por más de 30
minutos, el protector termal interno puede ser activado para que el
aparato se enfríe por 30 minutos, antes del próximo uso.
Verique que tiene el voltaje eléctrico apropiado.
Verique la manga para bloqueos o escapes de aire en la conexión al
compresor o la taza de nebulizador, reemplace si es necesario.
Verique que la taza del nebulizador está armado bien y no dañado.
Si hay daño, reemplace si es necesario.
Verique si el ltro está sucio, reemplace el ltro.
JB0112-110-INS-LAB-RevD18 32
Page 33
ESPECIFICACIONES
Especicación Descripción
Presión Máxima del
Compresor
Flujo Máximo Aproximadamente 14 LPM
Tasa del Flujo de Operación
@10 psi
Tasa de Nebulización 0.2 ~ 0.3 ml/min
Tamaño de partícula .5 - 5 microns
Capacidad 5 ml
Filtro Esponja, HFW
Dimensión (LxWxH) 11.7" × 6.8" × 4.2" (29.8 cm x 17.3 cm x 10.7 cm)
Peso 4.2 lb (1.91 kg)
Requísito Eléctrico 120VAC/60Hz
Corriente 1.03~1.25A (tasa) / .99~1.18A (-5%)
Capacidad de Fusible T5A 250V MFG
Cordón Eléctrico Negro, 6 ft (182.9 cm) +- 10%
Enchufe De tipo de 2 Aspa
Ambiente Temperatura Operación: 50°F a 104°F (10°C a 40°C)
30 psi
Aproximadamente 5.5 LPM
Almacenaje: 5°F a 122°F (-15°C a 50°C)
Transporte: 50°F a 104°F (-15°C a 70°C)
Humedad Operación: 10% a 90% RH no condesado
Almacenaje: 10% a 90% RH no condesado
Transporte: 10% a 90% RH no condesado
JB0112-110-INS-LAB-RevD18 33
Page 34
GARANTÍA
AMBITO DE GARANTÍA
GF Health Products, Inc. (“GF”) garantía al comprador original o arrendatario
(cual quiera es el “Cliente”) solamente, que va reemplazar o reparar
componentes, a la decisión solo de GF, cuales son defectos en material o
calidad utilizado normalmente y con servicio. La garantía es para partes
solamente y no incluye fuerza laboral o el costo de transporte. Esta garantía
limitada no es transferible. Todas garantías son condicionales por el uso
apropiado del producto estrictamente en acuerdo con las instrucciones
aplicables de GF, incluyendo uso apropiado y mantenimi ento. Producto
próvido a usuarios como réntales deben ser serviciados por el proveedor
y inspeccionado antes de entrega. Cada usuario debe ser preparado en la
operación y seguridad de este producto antes de uso.
Dentro las reglas normales en este documento, este producto y sus
componentes a estar libre de defectos de materiales o mano de obra según
listado debajo:
Compresor ................................. cinco años
Accesorios ................................. seis meses
El período de garantía se comienza en la fecha de transporte al Cliente a
menos que haya una fecha de expiración en el componente en cual la garantía
se expira en la período de garantía o la fecha de expiración.
OBTENIENDO SERVICIO DE GARANTÍA
La garantía limitada solamente aplica a defectos reportados al Distribuidor
de quien el Cliente compro el producto y quienes ellos en turno notica al
equipo de Servicio de Cliente de GF dentro el período de garantía aplicable en
cuanto será examinado por GF o un representante autorizado para probar el
producto sobre garantía. Falta de seguir las instrucciones especícas resultara
en rechazo de la reclamación de garantía.
EXCLUSIONES
La garantía no cubre y GF no será responsable de lo siguiente:
1) Defectos, daños u otras condiciones causadas, en su totalidad o en parte,
por el mal uso, abuso, negligencia, alteración, accidentes, daños durante
el transporte, manipulación indebida o dejar de solicitar y obtener la
reparación o el reemplazo de una manera oportuna;
2) Productos que no se instalen, utilicen, limpien y mantengan de manera
apropiada, como se requiere en el manual ocial aplicable para el
producto;
3) Productos que se consideran que no son de naturaleza duradera,
incluyendo, pero sin limitarse a: ruedas, ltros, fusibles, juntas, lubricantes,
y grácos;
4) Accesorios o piezas no suministradas por GF;
5) Cargos por concepto de ajustes, reparaciones, piezas de recambio,
instalación u otro trabajo realizado en o relacionados con tales productos
que no estén autorizados expresamente por escrito, de antemano, por GF;
6) Cualquier gasto de mano de obra o de envío que se incurra en la instalación
de la pieza de reemplazo o la reparación;
7) Costos y gastos del mantenimiento y limpieza regular; y
JB0112-110-INS-LAB-RevD18 34
Page 35
8) Representaciones y garantías hechas por cualquier persona o entidad que
no sea GF.
GARANTÍA ENTERO, REMEDIO EXCLUSIVO Y DESCARGO DE DAÑOS
CONSIGUIENTE
ESTA GARANTÍA ES LA UNICA GARANTÍA DE GF Y ES EN VEZ DE TODAS
OTRAS GARANTÍAS, EXPRESIDAS O IMPLICITADAS. GF NO HACE GARANTÍAS
ENTENTIDOS DE CUALQUIERA MANERA INCLUYENDO GARANTÍAS
ENTENDIDOS DE COMERCIALIZACIÓN O IDONEIDAD PARA UN PREPÓSITO
PARTICULAR. SI UN MODELO Y MUESTRA SE LE ENSEÑO A UN CLIENTE,
TAL MODELO O MUESTRA FUE UTILIZADO SOLAMENTE PARA ILUSTRAR
EL TIPO GENERAL Y CALIDAD DEL PRODUCTO Y NO PARA REPRESENTAR
QUE EL PRODUCTO SE CONFORME CON ESE MODELO Y MUESTRA EN
TODOS RESPETOS. TODA RESPONSABILIDAD DE GF POR CUALQUIER
PRODUCTO Y SERVICIO PROVEÍDO ES LIMITADA AL COSTO DEL PRODUCTO
EN LA RECLAMACIÓN. EN NO EVENTO EN CONTRACTO, INDEMNIZACIÓN,
GARANTÍA, NEGLIGENCIA, RESPONSABILIDAD ESTRICTA O OTRO QUE GF
SERÁ RESPONSABLE POR CUALQUIER DAÑÓ DIRECTO, ESPECIAL, INDIRECTO,
INCIDENTAL, EJEMPLAR O CONSIGUIENTES INCLUYENDO PERO NO LIMITADO
A: DAÑOS PARA PERDIDA DE BENEFICIO O GANANCIA, PERDIDA DE USO,
INACTIVO, O SALARIOS DE EMPLEADOS O TRABAJADORES CONTRACTORES,
PAGOS O BENEFICIOS.
NOTAS:
1) Se pueden aplicar términos y condiciones adicionales.
2) Las reclamaciones de ete se deben anotar en los documentos de
embarque apropiados y deben hacerse con inmediatez. Los requisitos
especícos para las reclamaciones de etes se rigen por regulaciones
internacionales, federales y estatales. El incumplimiento de estas
regulaciones podría resul tar en la denegación de la reclamación de ete.
GF le ayudará en la presentación de la reclamación de ete.
3) Las reclamaciones de embarques con faltantes se deben realizar en un
plazo de tres (3) días de la fecha de la factura.
JB0112-110-INS-LAB-RevD18 35
Page 36
La información contenida en este documento está sujeta a cambios.
La información más actualizada y completa del producto
se puede encontrar en nuestra página web.
© 2007, GF Health Products, Inc. Todos los derechos reservados.
GF Health Products, Inc., One Graham-Field Way, Atlanta GA 30340-3140
Graham-Field, John Bunn, y Neb-u-Lite son marcas de
GF Health Products, Inc. es una empresa certicada ISO 13485.
Fabricado para GF Health Products, Inc.
Fabricado en China
Loading...
