Jocel JACP-010 Instruction Manual [en, fr, es, pt]

AR CONDICIONADO PORTÁTIL

AIRE ACONDICIONADO PORTATIL

PORTABLE AIR CONDITIONED
AIR CONDITIONNÉ PORTABLE

JACP-010

MANUAL DE INSTRUÇÕES

MANUAL DE FUNCIONAMENTO

INSTRUCTION MANUAL

MANUEL D’INSTRUCTION

AVISO IMPORTANTE

 Para evitar danos e revogar a garantia, coloque a unidade na sua posição direita

(vertical), durante pelo menos duas horas antes de funcionar.

 A mangueira de drenagem só evacua a água se existir água em demasia no

recipiente por baixo do condensador. Normalmente, a água é vaporizada no
condensador para ser evaporada pelo tubo de exaustão.

 Para obter melhores resultados do seu Ar Condicionado Portátil, por favor leia

cuidadosamente este Manual de Instruções e guarde-o para consulta futura.

ÍNDICE

Leia todas as instruções antes de utilizar este ar condicionado .................. 2

Cabo eléctrico e ficha LCDI .......... ............... ................................................ 2

Diagrama do prod ut o ............................. ............... ....................................... 4

Frente ...... ........................... ............... ........................... ............... ............... .. 4

Trás .............................................................................................................. 4

Acessórios .................................................................................................... 5

INSTALAÇÃO .................. ............... ........................... ............... ............... .... 5

Escolha do local ... .............. ........................... ............... .................................. 5

Montagem do tubo de exaustão ......................... ........................................... 5

Montagem na parede ................................................................................... 6

Kit de instalação da janela .......... ............... ............... ................................... 6

PAINEL DE CONTROLO ............................................................................. 7

FUNCIONAMENTO .. ........................... ............... ........................... .............. 8

Arrefecimento ........................................ ............... ........................................ 8

Desumidificação ........................................................................................... 8

Ventoinha .... ........................... ............... ........................... ............... ............. 8

Aquecimento ................................................................................................ 8

COMANDO ...... ........................... ............... ............... ........................... ........ 9

DESPEJAR O DEPÓSITO DE ÁGUA ......................................................... 10

DRENAGEM CONTÍNUA ............................................................................ 10

MANUTENÇÃO .... .............. ........................... ............... ............................ ... 11

Limpeza da estrutura ................................................................................... 11

Limpeza do filtro ........................... ............................ ............... .............. ....... 11

ARMAZENAMENTO ................ ............................ ........................................ 11

RESOLUÇÃO DE PROBLEMAS ................................................................ 12

-1-

PORTUGUÊS

LEIA TODAS AS INSTRUÇÕES ANTES DE UTILIZAR ESTE AR
CONDICIONADO

Para sua segurança

Não guarde nem utilize gasolina ou outros vapores inflamáveis nas proximidades deste
ou qualquer outro aparelho. Leia as etiquetas do produto acerca da inflamabilidade e
outros avisos.

Prevenção de acidentes

Para reduzir o risco de incêndio, choque eléctrico ou ferimentos, quando utiliza o Ar
Condicionado, siga as precauções básicas, incluindo as seguintes:

 Certifique-se que a tensão eléctrica é adequada para o modelo que adquiriu. Esta

informação pode ser encontrada na placa das caracteristicas, que está na parte lateral
traseira.

 Certifique-se que o Ar Condicionado está correcta e seguramente instalado, de

acordo com as instruções de instalação fornecidos neste manual.

 Guarde este manual para uma possível mudança ou reinstalação do ar condicionado.

Informação eléctrica

Todas as informações eléctricas do seu novo Ar Condicionado estão na placa das
caracteristicas. Consulte a placa quando quiser verificar os requisitos eléctricos.

 Certifique-se qu e o Ar Condicionado está bem ligado à terra. Para minimizar o perigo

de choques e incêndio, é importante uma adequada ligação à terra. O cabo eléctrico
está equipado com uma ficha com ligação à terra para protecção contra choques
eléctricos.

 O Ar Condicionado tem que ser ligado a uma tomada com ligação à terra. Se a

tomada que tenciona utilizar não tem ligação à terra contacte um electricista para
fazer as devidas alterações.

 Se o cabo eléctrico estiver danificado, tem que ser substituído pelo fabricante ou um

Técnico Qualificado, para evitar acidentes.

 Utilize uma extensão adequada para ar condicionado.
 Não bloqueie a circulação de ar interior nem do ar exterior.

 A capacidade do Ar Condicionado tem que estar de acordo com o tamanho divisão

para um funcionamento satisfatório.

 Feche as portas e janelas para evitar que o ar frio entre no compartimento.
 Limpe o filtro do ar como recomendado na secção “MANUTENÇÃO”.

-2-

REEE

Eliminação correcta deste produto
Este símbolo indica que este produto não pode ser colocado no lixo doméstico comum
em toda a União Europeia. Para evitar possíveis danos no ambiente ou na saúde
humana da colocação descontrolada de lixo, faça uma reciclagem de modo responsável
para promover a reutilização sustentável dos recursos. Para eliminar o seu aparelho
usado, por favor, coloque-o nos locais de recolha devidamente identificados ou contacte
o vendedor onde o produto foi adquirido, para recolher o produto para uma reciclagem
amiga do ambiente.

AVISO

Este aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades
físicas, psíquicas ou sensoriais diminutas ou sem experiência ou conhecimento, a não
ser que tenham a vigilância ou conhecimentos no que diz respeito à utilização do
aparelho, dados pela pessoa responsável pela sua segurança.

As crianças devem ser vigiadas para garantir que não brincam com o aparelho.
Se o cabo eléctrico estiver danificado, tem que ser substituído pelo fabricante ou por um

Técnico Qualificado para evitar acidentes.

-3-

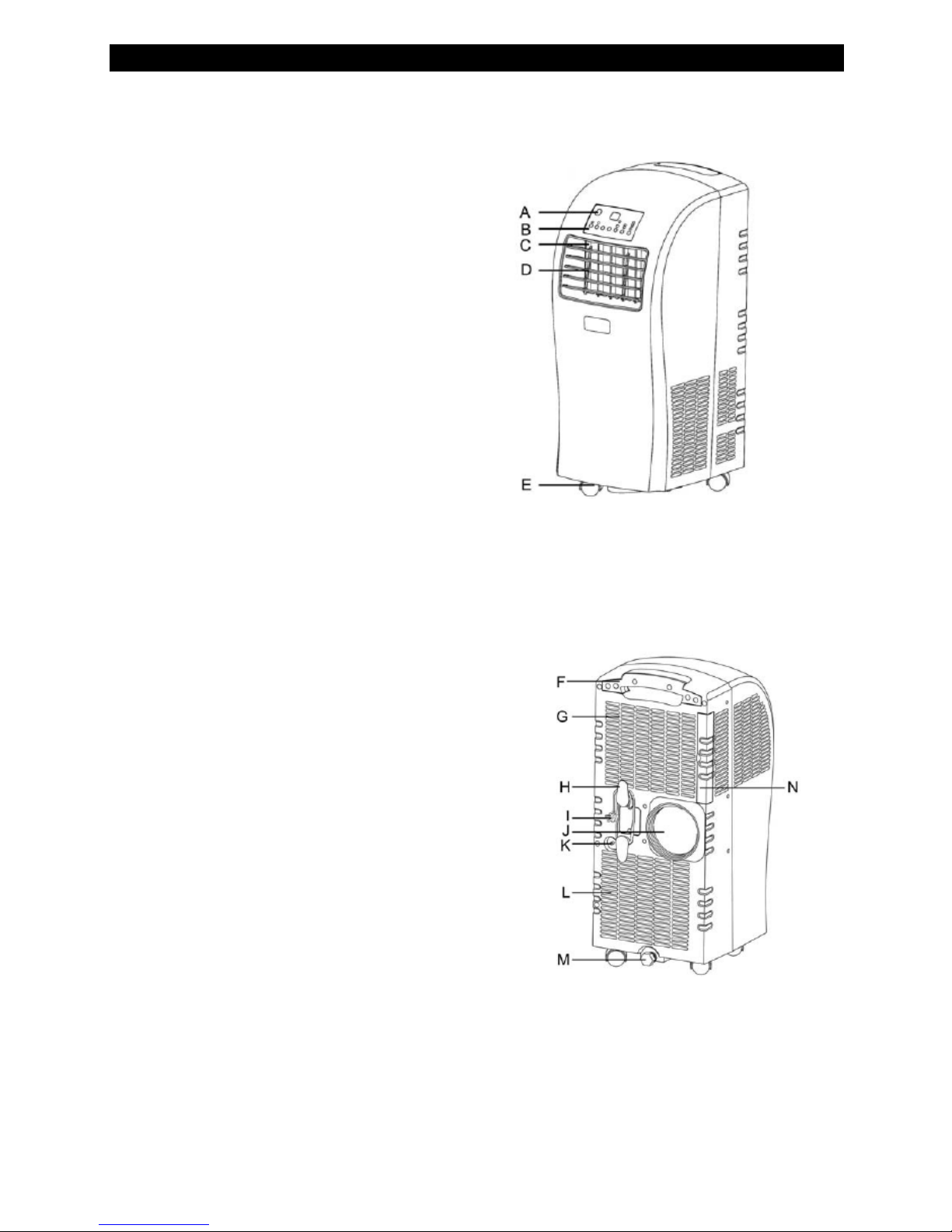

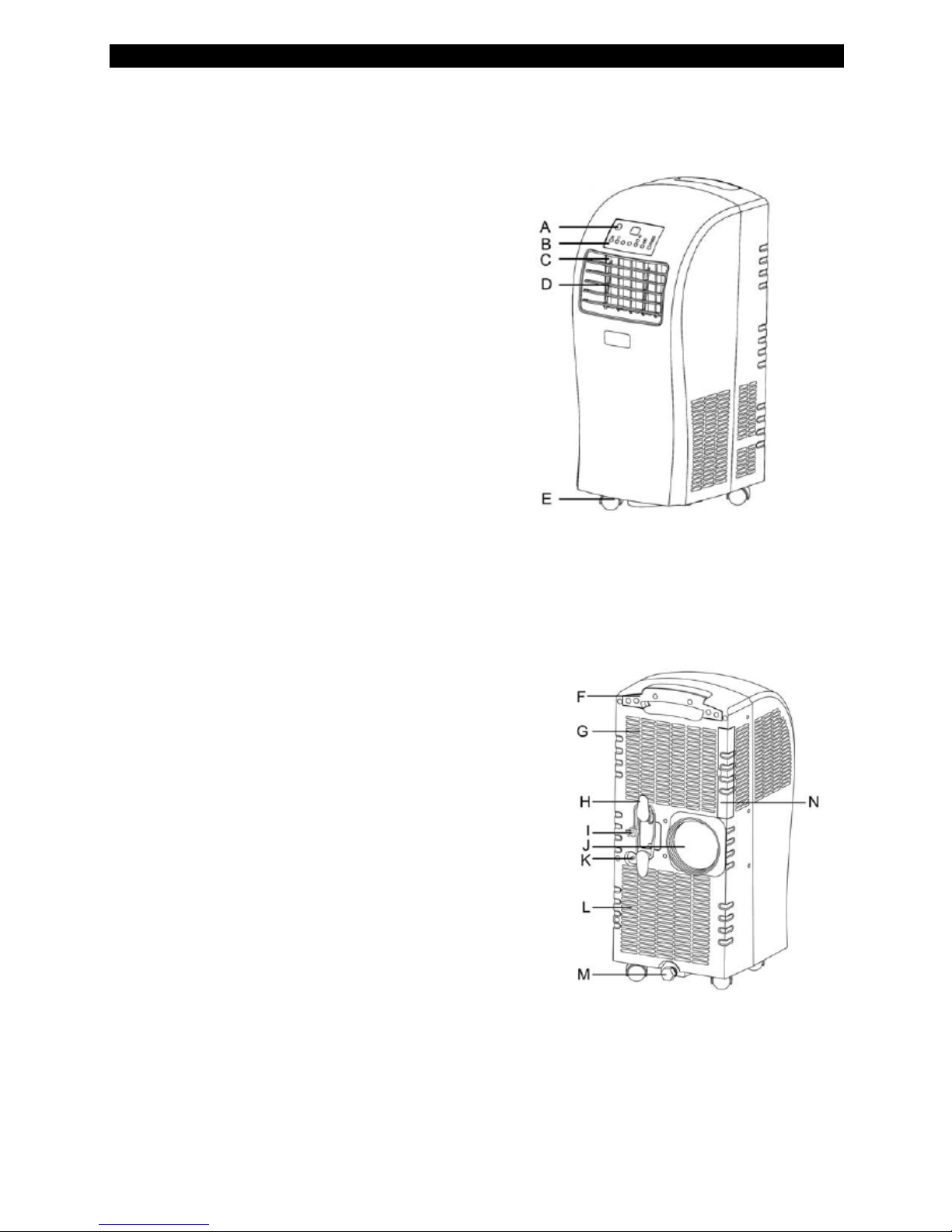

DIAGRAMA DO PRODUTO

 Frente

A: Sensor do Comando
B: Painel de controlo
C: Persianas interiores (Automáticas)
D: Persianas exteriores
E: Rodas

 Traseira

F: Pega
G: Entrada de ar (para o Evaporador)
H: Suporte do cabo eléctrico
I: Cabo eléctrico e ficha
J: Saída de ar quente
K: Ligação do tubo de exaustão
L: Entrada de ar (para o Condensador)
M: Depósito da água
N: Filtro

-4-

 Acessórios

 Tubo de exaustão flexível e

adaptador de janela para exaustão

 2 peças reguláveis para janela

INSTALAÇÃO

 Escolha do local

Coloque a unidade num local plano onde as saídas de ar não fiquem obstruídas.
Coloque a unidade a, pelo menos, 50 cm afastada da parede ou outros obstáculos.

 Montagem do tubo de exaustão

 Faça deslizar a extremidade quadrada do tubo de exaustão na saída do ar quente na

parte de trás da unidade.

 O tubo de exaustão deve ser mantido o mais curto e mais direito possível. Evite

quaisquer dobras no tubo de exaustão porque impedem a passagem do calor.

-5-

Tubo de Exaustão

Adaptador da conduta de exaustão

Kit de janela

ajustável

 MONTAGEM DO TUBO DE EXAUSTÃO NA P AR EDE

O ar de exaustão quente pode ser ventilado pela parede ou pela janela. Se montar na
parede, a altura do orificio deve ser entre 40cm e 130cm.

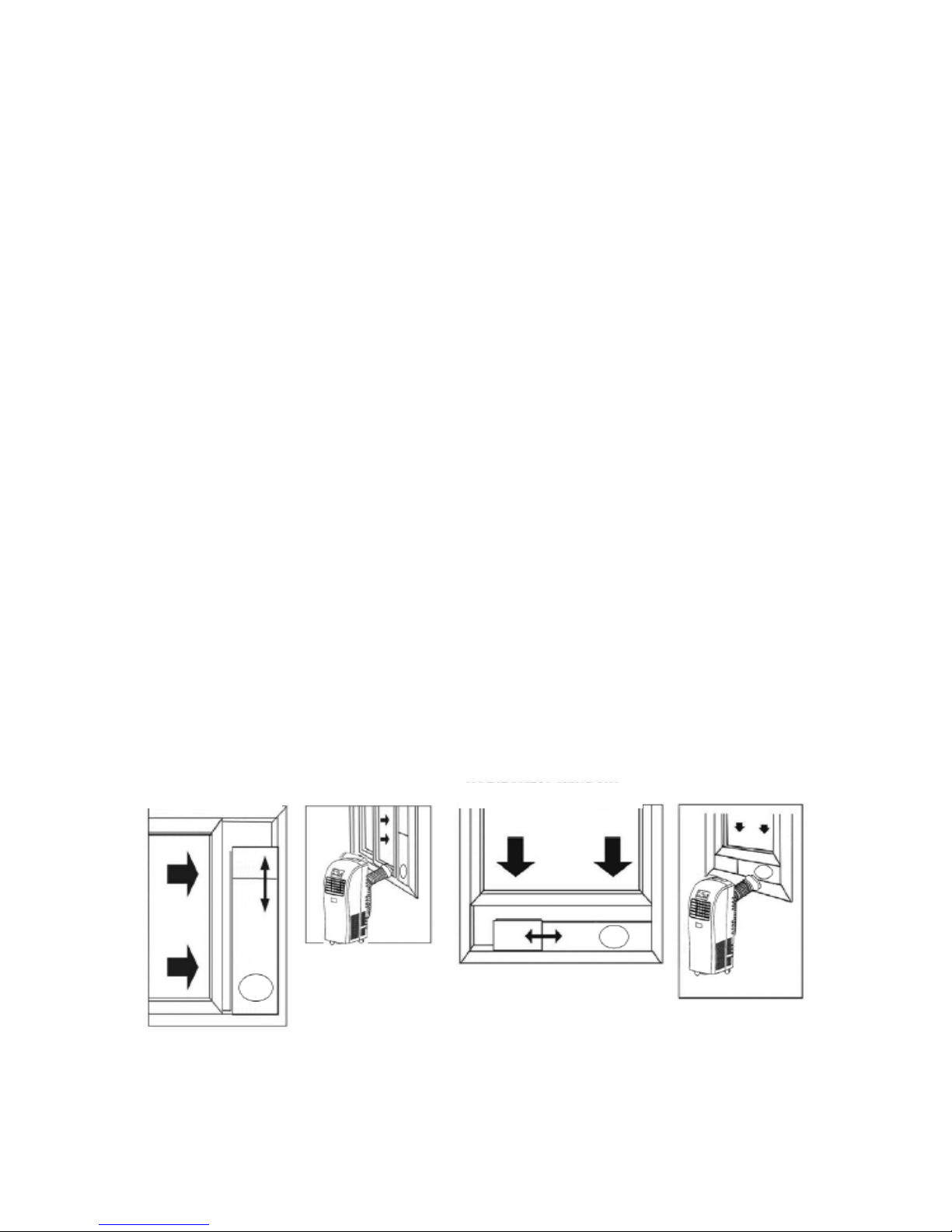

KIT DE INSTALAÇÃO DA JANELA

O kit da janela foi concebido para encaixar na maior parte das janelas verticais e
horizontais. No entanto, pode ser necessário alterar alguns aspectos no processo de
instalação para certos tipos de instalação.

1. Abra a janela ou deslize a porta e regule o comprimento do kit da janela para que
caiba na abertura. Marque e corte um painel do kit da janela, se necessário.

2. Coloque o kit da janela entre a janela e o caixilho, como mostrado na imagem à
direita. Feche a janela contra o kit da janela de maneira a formar um vedante bem
justo.

3. Enrosque o adaptador do tubo de exaustão no kit da janela. As patilhas do adaptador
ficam seguramente bloqueadas no sítio.

-6-

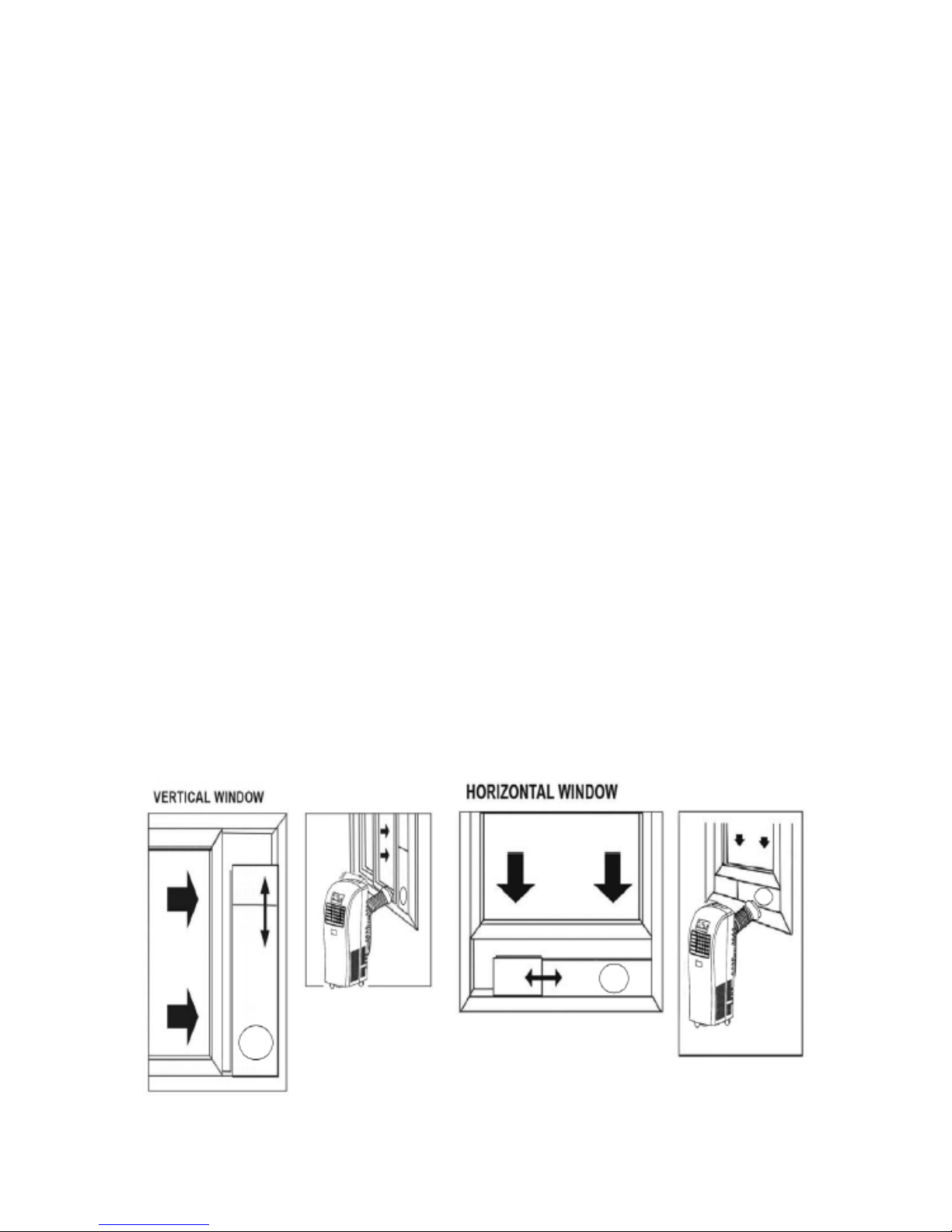

JANELA VERTICAL

JANELA HORIZONTAL

PAINEL DE CONTROLO

Tecla MODO

Pressione esta tecla para escolher entre os

modos de Arrefecimento, Desumidificação,

só Ventoinha ou Aquecimento.

Tecla VENTOINHA

Pressione esta tecla para escolher a
velocidade da ventoinha desejada

Tecla LIGA/DESLIGA

Pressione esta tecla para ligar ou desligar a

unidade

Teclas de TEMPERATURA

Para regular a temperatura, pressione as

teclas

TEMPERATURA, uma ou mais
vezes, até a temperatura desejada ser
alcançada.

Tecla OSCILAR

Pressione esta tecla para oscilar as
persianas ou parar a oscilação.

Tecla TEMPORIZADOR

Para escolher a hora de funcionamento,

pressione a tecla TEMPORIZADOR

, uma

ou mais vezes até mostra a hora desejada.

Indicador DEPÓSITO CHEIO

Quando o depósito de água está cheio, a
unidade pára automaticamente, a luz de

aviso pisca para avisar para o depósito tem

que ser despejado.

Receptor do comando

-7-

FUNCIONAMENTO

Ligue o cabo eléctrico numa tomada com ligação à terra. Não ligue a unidade a
uma tomada de seja utilizada por outros aparelhos eléctricos. A unidade emitirá
um bip passados dois segundos. Nesta altura pressione a tecla LIGA/DESLIGA
para iniciar o funcionamento.

ARREFECIMENTO

1. Pressione a tecla Modo para escolher a função de ARREFECIMENTO .

2. Para regular a temperatura, pressione as teclas de temperatura, uma ou mais vezes,
até alcançar a temperatura desejada. As temperaturas possíveis estão entre os 18ºC
e os 30ºC.

3. Pressione a tecla de Ventoinha para escolher a velocidade desejada.

4. Pressione a tecla de Oscilar para escolher uma circulação de ar homogénea ou
oscilação.
 Para melhorar a eficiência de arrefecimento, feche as cortinas das divisões

expostas à luz directa do sol.

 Não coloque próximo de uma fonte de calor.

1. Pressione a tecla Modo para escolher a função de DESUMIDIFICAÇÃO .

DESUMIDIFICAÇÃO

 No modo de Desumidificação, a velocidade da ventoinha não pode ser regulada.
 Quando a unidade é utilizada só como desumidificador, não utilize o tubo de

exaustão.

 Mantenha as janelas e as portas fechadas para que a desumidificação da divisão

seja eficaz.

1. Pressione a tecla Modo para escolher a função de VENTOINHA .

VENTOINHA

2. Pressione a tecla de Ventoinha para escolher a velocidade desejada.

3 Pressione a tecla Oscilar para escolher uma circulação de ar homogénea ou

oscilação.

1. Pressione a tecla Modo para escolher a função de AQUECIMENTO.

AQUECIMENTO

2. Para regular a temperatura, pressione as teclas + ou - , uma ou mais vezes, até a

temperatura desejada ser alcançada. A temperatura pode ser ajustada entre os 18ºC
e os 30ºC.

3. Pressione a tecla de Ventoinha para escolher a velocidade desejada.

4. Pressione a tecla de Oscilar para escolher uma circulação de ar homogénea ou
oscilação.

 Quando a temperatura ambiente é inferior a 7ºC, a função de calor não inicia.

Nota: Se o ar condicionado for desligado, espere 3 minutos até voltar a ligá-lo.

Isto permite que a pressão dentro do compressor fique estável. O não
seguimento destas instruções pode provocar um funcionamento
incorrecto.

-8-

COMANDO

O comando fornecido faz todas as funções do painel. O comando usa uma pilha de lítio
(que vai junta). Coloque a pilha antes de utilizar o comando.

Antes de utilizar o comando:

1. Tecla LIGA/DESLIGA : pressione esta tecla para iniciar o funcionamento da

unidade. Pressione novamente para parar.

2. Tecla TEMPORIZADOR LIGA/DESLIGA: pressione esta tecla para programar o

temporizador.

3. Tecla de escolha do modo: ARREFECIMENTO / VENTOINHA / DESUMIDIFICAÇÃO

/ AQUECIMENTO para escolher o modo de funcionamento adequado.

4. Tecla MAXIMO / MEDIO / MINIMO: Escolha a velocidade da ventoinha desejada. As

teclas de velocidade não terão efeitos no modo de desumidificação.

5. Tecla TEMPERATURA “+” e “-“: Pressione estas teclas para regular a temperatura.

6. Tecla de OSCILAR : Pressione esta tecla para oscilar as persianas e para parar

a oscilação.

7. Função baixo consumo : Pode escolher a função de baixo consumo com o
comando, nos modos de aquecimento e arrefecimento.
Faça o seguinte:
a. Pressione a tecla no comando e o ar condicionado entra em modo de baixo

consumo.

b. Se escolher a função de baixo consumo no modo de arrefecimento, a temperatura

aumenta 1º uma hora mais tarde e aumenta 2º duas horas mais tarde. Após isto,
não sobe mais.

c. Se escolher a função de baixo consumo no modo de aquecimento, a temperatura

diminui 1º uma hora mais tarde e 2º duas horas mais tarde, não voltando a descer
mais.

-9-

DESPEJAR O DEPÓSITO DE ÁGUA

Durante o processo de arrefecimento, será extraída alguma água do ar para dentro da
unidade. A maior parte desta água é utilizada para arrefecer a unidade e fazê-la
trabalhar com maior eficácia. Isto é uma característica que não está presente na maior
parte dos ares condicionados portáteis. Se a unidade estiver a funcionar num local
MUITO HÚMIDO, a água será recolhida no recipiente dentro da unidade. Se o
recipiente ficar cheio, o compressor pára mas a ventoinha continua a trabalhar para
circular o ar. A luz de aviso pisca para o informar que tem que despejar o recipiente
interno. Para fazer a função de frio funcionar novamente, despeje este recipiente – tem
que ser despejado.

Para retomar o funcionamento, despeje o recipiente, fazendo o seguinte:

1. Desligue a unidade.

2. Coloque um recipiente plano ou um prato no chão por baixo do orifício de drenagem.
Não deixe que a água goteje continuamente para dentro do recipiente porque,
rapidamente transborda.

3. Retire a tampa de drenagem, e a água vão para dentro do recipiente. Quando estiver
quase cheio, coloque novamente a tampa para parar a água e despeje. Repita este
processo até a água ser toda removida.

4. Volte a colocar a tampa de drenagem, A luz de aviso já não deve piscar.

DRENAGEM CONTÍNUA

1. Ligue o tubo de drenagem à válvula.

2. Certifique-se que o tubo de drenagem está a drenar para baixo.

3. Coloque um recipiente por baixo do tubo de drenagem para recolher a água drenada
ou deixe o tubo escorrer para um dreno.

-10-

Tampa de
drenagem

Ligue o tubo

de drenagem
ao orificio

MANUTENÇÃO

Desligue sempre a unidade e retire a ficha da tomada antes de limpar para evitar
choques eléctricos.

Limpe a superfície da unidade com um pano suave e húmido. Não utilize químicos
abrasivos nem detergentes para limpar a superfície da unidade, porque a unidade pode
ficar riscada ou danificada. Evite a exposição directa à luz do sol porque pode mudar a
cor da superfície.

LIMPEZA DA ESTRUTURA

Faça deslizar o filtro 1, depois faça deslizar o filtro 2 da unidade. Mergulhe gentilmente
o filtro em água quente com detergente suave. Enxagúe cuidadosamente e seque antes
de voltar a colocar. Um filtro do ar sujo reduz o volume de ar. O filtro deve ser limpo a
cada duas semanas.

LIMPEZA DO FILTRO

ARMAZENAMENTO

Consulte as instruções “Despejar o depósito de água”

 Retire totalmente a água condensada.
 Limpe o filtro
 Num dia quente, coloque a unidade no modo ventoinha durante algumas horas para

que o seu interior seque totalmente.

 Guardo o cabo eléctrico como mostrado. Proteja contra o pó (coloque dentro da caixa

original) e guarde-o num local seco e não acessível às crianças.

 Não coloque objectos pesados por cima da unidade.

-11-

RESOLUÇÃO DE PROBLEMAS

Nunca tente reparar nem desmonte o Ar Condicionado. As reparações feitas por não
profissionais resultam na perda da garantia e pode colocar o utilizador e a propriedade
em per i go.

Problema

Causa

Solução

O ar condicionado

não funciona

Não tem energia

Ligue a uma tomada que
funcione.

O indicador de energia está a
piscar?

Despeje o recipiente de
drenagem

A função do temporizador
está activa

Desactive a função de
TEMPORIZADOR

O ar condicionado
não desempenha

as suas funções

A unidade está sob a luz
directa do sol

Feche as cortinas

As janelas ou as portas estão
abertas. Existem muitas
pessoas na divisão ou uma
fonte de calor na divisão

Feche as portas e janelas.
Coloque um ar condicionado

extra.

O filt ro está sujo

Limpe ou substitua o filtro

A entrada ou a saída do ar
está bloqueada

Retire o bloqueio

A temperatura da divisão é

inferior é escolhida

Altere a escolha da
temperatura. Coloque na
temperatura mais baixa
possível: 17ºC

A unidade faz

barulho

A unidade não está numa
superfície nivelada

Coloque numa superfície
nivelada e estável (menor
vibração)

O compressor não

trabalha

Provavelmente, a protecção
contra sobreaquecimento
está activada

Espere 3 minutos até a
temperatura diminuir. Depois
ligue novamente a unidade.

O

comando não

funciona

A distância é muito grande

O sinal do comando não é
detectado pelo painel de

controlo

Certifique-se que o comando
está correctamente

direccionado para o painel de

controlo

As pilhas estão gastas

Substitua as pilhas

Para corrigir os problemas que não foram descritos na tabela e/ou se as solução
recomendadas não resolverem o problema, contacte um centro de assistência
autorizado.

-12-

AVISO IMPORTANTE

• Para evitar daños y que la garantía sea anulada, coloque este aparato en su

posición correcta durante dos horas como mínimo antes de ponerlo en
funcionamiento.

• El tubo de desagüe evacúa el agua solamente si hay exceso de agua en la bandeja

situada debajo del condensador. Normalmente, el tubo de desagüe pulveriza el
agua en el condensador para que se evapore.

• Para conseguir los mejores resultados de su unidad de aire acondicionado portátil,

lea detenidamente este manual de instrucciones y consérvelo para futuras
consultas.

ÍNDICE

Lea todas las instrucciones antes de utilizar este aparato 14
Cable de alimentación y enchufe LCDI 14
Diagrama del aparato 16
Parte frontal 16
Parte trasera 17
Accesorios 17
INSTALACIÓN 17
Selección de la ubicación 17
Montaje de la manguera de escape 17
Montaje en pared 18
Instalación kit de ventana 18

CUADRO DE MANDOS 19
FUNCIONAMIENTO 20

Refrigeración 20
Deshumidificación 20
Ventilador 20
Calentamiento 20

MANDO A DISTANCIA 21
VACIADO DEL DEPÓSITO DE AGUA 22
DESAGÜE CONTINUO 22
MANTENIMIENTO 23

Limpieza de la carcasa 23
Limpieza del filtro 23

ALMACENAMIENTO 23
RESOLUCIÓN DE PROBLEMAS 24

-13-

ESPAÑOL

LEA TODAS LAS INSTRUCCIONES ANTES DE UTILIZAR ESTE APARATO

Para su seguridad

No guarde ni use gasolina ni otros líquidos o vapores inflamables cerca de éste
ni de ningún aparato electrodoméstico. Lea las etiquetas de los productos para
informarse de su inflamabilidad u otras advertencias.

Prevención de accidentes

Para reducir el riesgo de incendio, descarga eléctrica o lesiones, cuando utilice
este aparato siga unas precauciones básicas de seguridad, incluidas las
siguientes:

• Asegúr ese de que el su ministr o eléctrico d e su hogar es adecuado para el modelo

que ha elegido. Esta información se encuentra en la placa de características situada
en la parte trasera del aparato.

• Asegúrese de que la unidad de aire acondicionado está correctamente instalada de

acuerdo con las instrucciones de este manual.

• Guarde este manual para futuras consultas si tiene que mover o instalar de nuevo

este aparato.

Información eléctrica

Los datos eléctricos completos de su nuevo aire acondicionado figuran en la
placa de características. Consulte la placa de características para comprobar los
requisitos eléctricos.

• Aseg úrese de que el aire acondicionado dispone de una toma de tierra adecuada.

Para minimizar el riesgo de descarga e incendio, es importante disponer de una
conexión a tierra adecuada. El cable de alimentación dispone de un enchufe con
toma de tierra como protección contra el riesgo de descarga eléctrica.

• Conecte la unidad de aire acondicionado a un tomacorriente con una adecuada

puesta a tierra. Si el tomacorriente que va a utilizar no está debidamente conectado
a tierra o protegido por un fusible de retardo o un disyuntor, haga que un electricista
cualificado instale un tomacorriente adecuado.

• Si el cable de alimentación está deteriorado, deberá ser reemplazado por el

fabricante, su servicio técnico o personas cualificadas a fin de evitar riesgos.

 Utilice un cable alargador adecuado para aire acondicionado.
 No obstruya el flujo de aire con persianas, cortinas o muebles, ni con

arbustos, recintos u otras construcciones en el exterior.

• La capacidad del aire acondicionado deberá ser adecuada para el tamaño de la

habitación con el fin de conseguir un funcionamiento eficaz y satisfactorio.

• Cierr e el tiro de la chimenea y los registros de pared de manera que el aire frío no

se escape por la chimenea y tuberías.

• Limpie el filtro del aire según las recomendaciones del apartado

“MANTENIMIENTO”.

-14-

RAEE (Residuos de Aparatos Eléctricos y Electrónicos):

Eliminación correcta de este producto: Este símbolo indica que este producto no
debería eliminarse junto con otros residuos domésticos en toda la UE. Para evitar
posibles daños al medio ambiente o a la salud humana debido a la eliminación
incontrolada de residuos, recicle de manera responsable para promover la reutilización
sostenible de los recursos materiales. Si desea deshacerse de un electrodoméstico
usado, utilice los sistemas de devolución y recogida o póngase en contacto con su
vendedor. Ellos pueden recoger este producto para reciclarlo de manera segura para el
medio ambiente.

ADVERTENCIA:

Este aparato no ha sido diseñado para que lo utilicen personas (niños incluidos) con
reducidas capacidades físicas, sensoriales o mentales o con falta de experiencia y
conocimientos, a menos que estén supervisados o hayan recibido instrucciones
relativas al uso de este electrodoméstico por una persona responsable de su seguridad.

Vigile a los niños para asegurarse de que no juegan con este aparato.
Si el cable de alimentación está deteriorado, deberá ser reemplazado por el fabricante,

su servicio técnico o personas cualificadas a fin de evitar riesgos.

-15-

DI AGRAMA DE L AP A RATO

 Parte frontal

A: Receptor de control remoto
B: Cuadro de mandos
C: Lamas interiores (automático)
D: Lamas exteriores
E: Ruedas

 Parte trasera

F: Asa empotrada
G: Entrada de aire (para evaporador)
H: Colgador de cable
I: Cable de alimentación y enchufe
J: Salida de aire caliente
K: Conexión desagüe
L: Entrada de aire (para condensador)
M: Depósito de agua
N: Filtro

-16-

 Accesorios

• Manguera de escape y adaptador de ventana

• Kit de ventana ajustable de dos piezas

INSTALACIÓN

 Selección de la ubicación

Coloque el aparato en un lugar plano, donde las salidas de aire no se vean obstruidas.
Coloque el aparato a una distancia de 50 cm como mínimo de la pared u otros
obstáculos.

 Montaje de la manguera de escape

• Deslice el extremo cuadrado de la manguera de escape sobre la salida de aire
caliente que se encuentra en la parte trasera del aparato.

• La manguera de escape deberá ser lo más corta y recta posible. Evite las curvas
muy marcadas en la manguera de escape, ya que podría provocar que el aire de
escape caliente se quede atrapado.

-17-

Manguera de

escape

Adaptador de la manguera de

escape

Kit de ventana

 MONTAJE EN PARED
El aire de escape caliente puede descargarse a través de la pared o de una ventana. Si

se trata de un montaje en pared, la altura del orificio deberá ser de 16 a 50 pulgadas
(40cm a 130cm).

INSTALACIÓN KIT DE VENTANA

El kit de ventana ha sido diseñado para encajar en la mayoría de las ventanas
horizontales y verticales estándar. Sin embargo, quizás sea necesario realizar algunas
modificaciones en el proceso de instalación para algunos tipos de ventana.

1. Abra la ventana o puerta deslizante y ajuste la longitud del kit de ventana para que
encaje en la abertura. Marque y corte un panel del kit de ventana si es necesario.

2. Coloque el kit de ventana entre la ventana y el marco de ventana a la derecha como
se muestra en la ilustración. Cierre la ventana sobre el kit de ventana para que
queden bien sellados.

3. Una el adaptador de la manguera de escape con el kit de ventana. Las lengüetas
situadas en el adaptador lo fijarán en su sitio.

VENTANA VERTICAL VENTANA HORIZONTAL

-18-

PANEL DE CONTROL

MODO

Pulse este botón para seleccionar el modo Refrigeration,
Deshumidificacíon, Ventilador o Calentamiento.

VENTILADOR

Pulse este botón para seleccionar la velocidad del
ventilador deseada.

ENCENDIDO/APAGADO

Pulse este botón para encender o apagar el aparato.

TEMPERATURA

Para ajustar la temperatura, pulse estos botones una o

más veces hasta que la temperatura deseada aparezca

en pantalla.

OSCILAR

Pulse este botón para activar la oscilación de las lamas o

para desactivarla.

TEMPORIZADOR

Para configurar la hora de funcionamiento, pulse este

botón una o más veces hasta que aparezca en pantalla la

hora deseada.

DEPOSITO LLENO

Cuando el depósito de agua esté lleno, la unidad se
detendrá automáticamente y la luz de advertencia se
encenderá para indicar que debe vaciar el depósito de
agua.

Receptor de control remoto

-19-

FUNCIONAMENTO

Conecte el cable a una toma de corriente debidamente puesta a tierra. No conecte este
aparato a un tomacorriente utilizado también para otros aparatos eléctricos. El aparato
emitirá una señal acústica a los dos segundos; a continuación pulse el botón
Encendido/Apagado para ponerlo en marcha.

1. Pulse el botón MODO para seleccionar el modo REFRIGERACION .

REFRIGERACÍON

2. Para ajustar la temperatura, pulse los botones TEMPERATURA +/- una o más
veces hasta que la temperatura deseada aparezca en pantalla. El rango de
temperatura oscila entre 18 ºC y 30 ºC inclusive.

3. Pulse el botón VENTILADOR para seleccionar la velocidad del ventilador deseada.

4. Pulse el botón OSCILAR para seleccionar oscilación o flujo de aire estable.

• Par a mejorar la eficacia de refrigeración, corra las cortinas si la habitación está

expuesta a la luz solar directa.

• No coloque el aparato cerca de una fuente de calor.

1. Pulse el botón MODO para seleccionar el modo DESHUMIDIFICACÍON .

DESHUMIDIFICACIÓN

• La velocidad del ventilador no se puede ajustar cuando el aparato está

funcionando en modo deshumidificador.

• Cuando el aparato funciona como deshumidificador solamente, no utilice la

manguera de escape.

• Mantenga ventanas y puertas cerradas para ayudar a deshumidificar la

habitación de manera eficaz.

1. Pulse el botón MODO para seleccionar el modo VENTILADOR .

VENTILADOR

2. Pulse el botón VENTILADOR para seleccionar la velocidad del ventilador

deseada MAX./MEDIO/MIN..

3. Pulse el botón OSCILAR para seleccionar oscilación o flujo de aire estable.

1. Pulse el botón MODO para seleccionar el modo CALENTAMIENTO .

CALENTAMIENTO

2. Para ajustar la temperatura, pulse los botones TEMPERATURA +/- una o más

veces hasta que la temperatura deseada aparezca en pantalla. El rango de
temperatura oscila entre 18 ºC y 30 ºC inclusive.

3. Pulse el botón VENTILADOR para seleccionar la velocidad del ventilador

deseada.

4. Pulse el botón OSCILAR para seleccionar oscilación o flujo de aire estable.

• Cuando la temperatura ambiente sea inferior a 7º, la función de calor no se
activará.

Nota: Si la unidad de aire acondicionado se apaga, espere 3 minutos antes de

reiniciarla. Esto permitirá que la presión dentro del compresor se
estabilice. Si no sigue estas instrucciones, podría provocar un
funcionamiento ineficaz.

-20-

MANDO A DISTANCIA

El mando a distancia incluido activa todas las funciones del aparato. El mando a
distancia funciona con una pila de litio (incluida). Coloque la pila antes de utilizar el
mando a distancia.

Continuación se indican algunas cosas que debería saber acerca del
funcionamiento del aparato con el mando a distancia:

1. Botón Encendido/Apagado : Pulse este botón para poner en marcha el aparato y
púlselo de nuevo para detenerlo.

2. Botón TEMPORIZADOR : Pulse este botón para configurar la hora de encendido
y de apagado del aparato.

3. Botón MODO: Pulse este botón para seleccionar el modo de funcionamiento
adecuado: Refrigeración, Ventilador, Deshumidificador o Calentamiento.

4. Botones MAX./MEDIO/MIN: Pulse estos botones para seleccionar la velocidad de
ventilador deseada. Los botones de velocidad no estarán disponibles en el modo
deshumidificador.

5. Botones Temperatura +/-: Pulse estos botones para ajustar la temperatura.

6. Botón OSCI LAR : Pulse este botón para activar la oscilación de las lamas o
para desactivarla.

7. Botón MODO ECONÓMICO : Podrá activar esta función con el mando a
distancia cuando el aparato esté funcionando en los modos refrigeración y
calentamiento. Siga estos pasos:
a) La unidad de aire acondicionado portátil entrará en modo económico cuando

pulse el botón del mando a distancia.

b) Si pulsa el botón cuando el aparato esté funcionando en modo frío,

aumentará 1 ºC una hora más tarde y 2 ºC dos horas más tarde. Después ya no
subirá más.

c) Si pulsa el botón cuando el aparato esté funcionando en modo calor,

disminuirá 1 ºC una hora más tarde y 2 ºC dos horas más tarde. Después ya no
bajará más.

-21-

VACIADO DEL DEPOSITO DE AGUA

Durante el proceso de refrigeración, el aparato extraerá algo de agua del aire.
La mayor parte de esta agua se utiliza para enfriar el aparato y hacer que
funcione de manera más eficaz. Esta característica no se encuentra en la
mayoría de las unidades de aire acondicionado portátiles. Si el aparato está
funcionando en condiciones de elevada humedad ambiental, el agua se
recogerá en el contenedor que se encuentra dentro del aparato. Si el depósito
de agua está lleno, el compresor se detendrá pero el ventilador seguirá
hacienda circular el aire. La luz de advertencia se encenderá para indicar que
debe vaciar el depósito de agua. Para que la función de refrigeración se active
de nuevo, deberá vaciar el depósito de agua.

Para reanudar el funcionamiento del aparato, vacíe el depósito de agua
siguiendo los pasos que se indican a continuación:

1. Apague el aparato.

2. Coloque un recipiente llano o una fuente debajo del orificio de desagüe. No permita
que el agua gotee de manera continuada en el recipiente, ya que podría
desbordarse fácilmente.

3. Retire el tapón de desagüe. El agua caerá en el recipiente. Cuando esté casi lleno,
vuelva a colocar el tapón para detener el flujo de agua y vacíelo. Repita este
proceso hasta que haya retirado toda el agua.

4. Vuelva a colocar el tapón de desagüe. La luz de advertencia se apagará.

DESAGÜE CONTINUO

1. Conecte el tubo de desagüe a la válvula.

2. Asegúrese de que el tubo desagua hacia abajo.

3. Coloque un recipiente o cubo debajo del tubo de desagüe para recoger el agua
condensada o dejar que el tubo desagüe por gravedad.

-22-

Tapón de
desagüe

Conecte el
tubo de
desagüe a la
conexión de

desagüe

MANTENIMIENTO

Siempre apague y desconecte este aparato antes de proceder a su limpieza
para evitar una descarga eléctrica.

Limpie la superficie de este aparato con un paño húmedo y suave. No utilice
productos químicos abrasivos ni detergentes para limpiar la superficie del
mismo, ya que podría rayarse o deteriorarse. Evite la exposición directa al sol,
ya que podría provocar un cambio de color en la superficie del aparato.

LIMPIEZA DE LA CARCASA

Retire el filtro 1 deslizándolo y luego el filtro 2. Sumerja el filtro en agua
templada con un detergente suave. Aclare completamente y séquelo antes de
volver a colocarlo en su sitio. Un filtro del aire sucio reduce el volumen de aire.
Limpie el filtro cada dos semanas.

LIMPIEZA DEL FILTRO

ALMACENAMIENTO

Lea las instrucciones del apartado “Vaciado del depósito de agua”.

• Retire toda el agua condensada.

• Limpie el filtro.

• Ponga el aparato en modo ventilador un día cálido durante un par de horas para

asegurar que su interior se seca completamente.

• Guarde el cable de alimentación como se muestra, proteja el aparato contra el
polvo (métalo en su caja original) y guárdelo en un lugar seco no accesible para
niños.

• No coloque objetos pesados sobre el aparato.

-23-

RESOLUÇÃO DE PROBLEMAS

No intente reparar o desmontar la unidad de aire acondicionado usted
mismo. Las reparaciones incompetentes provocan una pérdida de la
garantía y podrían poner en peligro al usuario y sus propiedades.

Problema

Causa

Solución

El aire acondicionado no
funciona

No tiene corriente

Conéctelo a un

tomacorriente que

funcione y enciéndalo.

¿Parpadea la luz?

Vacíe el depósito de agua

El temporizador está
activado

Desactive el temporizador

Parece que el aire
acondicionado no
funciona bien

El aparato está expuesto a

la luz solar directa

Corra las cortinas

Puertas y ventanas están

abiertas, hay mucha gente
o una fuente de calor en la

habitación

Cierre puertas y ventanas,

coloque otra unidad más
de aire acondicionado

El filtro está sucio

Limpie o cambie el filtro

La entrada o salida del aire

están obstruidas

Elimine la obstrucción

La temperatura ambiente

es inferior al valor
seleccionado

Cambie la selección de

temperatura. Seleccione el
valor más bajo posible:

17ºC

El aparato hace ruido

Está sobre una superficie

irregular

Colóquelo sobre una

superficie regular y firme

(menos vibraciones)

El compresor no funciona

La protección contra

sobrecalentamiento quizás
esté activada

Espere 3 minutos hasta

que la temperatura haya
bajado y a continuación
encienda de nuevo el

aparato

El mando a distancia no
funciona

La distancia es demasiado

grande

Asegúrese de que el

mando a distancia está
correctamente dirigido al

cuadro de mandos

El cuadro de mandos no

detecta la señal del mando

a distancia

Las pilas se han gastado

Cambie las pilas

Para corregir los problemas no descritos en esta tabla y/o si las soluciones
recomendadas no resuelven el problema, póngase en contacto con un servicio técnico
autorizado.

-24-

IMPORTANT NOTICE

• To prevent damage and voiding your warranty, place the unit in its right
position for a minimum of two hours before operating.

• The drain hose evacuates water only if there is excess of water in the try
located under the condenser. Normally, the water is spray on the condenser
to be evaporated by the exhaust hose.

• For best result from your portable air conditioner, please read this instruction

manual carefully and save it for future reference.

TABLE OF CONTENTS

Read all the instructions before using this air conditioner………................... 26

Power cord and plug ………........................................................................... 26

Product diagra m …….............. ............................ .............. ............................ . 27

Front …........................................................................................................... 27

Back ..................... ............... ........................... ............... ............... ................. 27

Accessories .................................................................................................... 29

INSTALLATION . ................ ............... ........................... ............... ............... ... 29

Selecting th e lo cation .... ............ .................................................................... 29

Mounting the exaust hose ……......... ............... ................ ............................ . 29

Wall mounting ………..................................................................................... 30

Window kit instal la tion …….......... ............... .......................... ............... .......... 30

CONTROL PANEL ………................ ............... ........................... ............... .... 31

OPERATION ………….................................................................................... 32

Cooling ………................................................................................................. 32

Dehumidifying ……........................................................................................... 32

Fan …………..................................................................................................... 32

Heating …………................................................................................................ 32

REMOTE CONTROL......................................................................................... 33

EMPTYING THE WATER TANK …….......................................................... 34

CONTINOUS DRAINAGE …............................................................................. 34

MAINTENANCE …............................................................................................ 35

Cleaning the housing …..................................................................................... 35

Cleaning the filter …........................................................................................... 35

STORAGE ……………...................................................................................... 35

TROUBLESHOOTING ………………................................................................ 36

-25-

ENGLISH

READ ALL INSTRUCTIONS BEFORE USING THIS AIR
CONDITIONER

For your safety

Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this
or any other appliance. Read product labels for flammability or other warning.

Prevent accidents

To reduce the risk of fire, electrical shock, or injury to persons when using your air
conditioner, follow basic precaution, including the following:

 Be sure the electrical service is adequate for model you have chosen. This information

can be found on the serial plate, which is located on the rear side of cabinet.

 Be sure the air conditioner has been securely and correctly installed according to the

installation instructions provided with this manual.

 Save this manual for possible future use in removing or reinstalling this unit.

Electrical Information

The complete elec tric a l rati ng of your new room air c o ndit io ner is stated on the serial plate. R ef er
to the rating when checking the electrical requirements.



Be sure the air cond itioner is properly grounded. To minimize shock and fire ha zard, proper
grounding is important. The power cord is equipped with a grounding plug for protection against
shock hazard.



Your air conditioner m ust be used in a pr operl y grounded wall rec eptac le. If the wall receptacle
you intend to use is not adequately grounded or protected by a time delay fuse or circuit
breaker, have a qualified electrician install the proper receptacle.



If the supply cord is dam aged, it must be replac ed b y th e manufacturer or its service agent or a
similarly qualified person in order to avoid a hazard.

 Use a proper extension cord for air conditioner
 Do not block air flow inside with blinds, curtains or furniture or outside shrubs,

enclosures, or other buil dings.

 The capacity of air conditioner must fit the room size for efficient and satisfactory operation.


Close the fireplace d am per f loor and wall regis ter s so c ool air does not escape up the chim ne y
and into the duct work.



Clean the air filter as recommended in the section “MAINTENANCE”.

-26-

REEE

Correct Disposal of this product

This marking indicates that this product should not be disposed with other household
wastes throughout the EU. To prevent possible harm to the environment or human
health from uncontrolled waste disposal, recycle it responsibly to promote the
sustainable reuse of material resources. To return your used device, please use the
return and collection systems or contact the retailer where the product was purchased.
They can take this product for environmental safe recycling.

WARNING

This appliance is not intended for use by persons (including children) with reduced
physical, sensory or mental capabilities, or lack of experience and knowledge, unless
they have been given supervision or instruction concerning use of the appliance by a
person responsible for their safety.

Children should be supervised to ensure that they do not play with the appliance.
If the supply cord is damaged, it must be replaced by the manufacturer, its service agent

or similarly qualified persons in order to avoid a hazard.

-27-

PRODUCT DIAGRAM

 Front

A: Remote control receptor
B: Control panel
C: Interior louvers (Auto)
D: Exterior louvers
E: Casters

 Back

F: Recessed handle
G: Air inlet (for Evaporator)
H: Power cord hanger
I: Power cable & plug
J: Hot air outlet
K: Drain connection
L: Air inlet (for c ondenser)
M: Water tank
N: Filter

-28-

 Accessories

 Flexible exhaust hose and

Window exhaust adapter

 2 Piece adjustable window kit

INSTALLATION

 Selecting the location

Place the unit in a flat location where the air outlets are not obstructed. Place the unit at
least 50cm away from a wall or other obstacle.

 Mounting the exhaust hose

● Slide the square end of the exhaust duct over the hot air outlet on the back of the unit.

● The exhaust hose should be kept as short and straight as possible. Prevent any sharp

bends in the exhaust hose, as this will trap hot exhaust air.

-29-

Exhaust hose

Exhaust duct adapter

Adjustable window

kit

 WALL MOUNTING

The hot exhaust air can be vented through the wall or out a window. If mounting in the
wall, the height of the hole should be 40cm to 130cm.

WINDOW KIT INSTALATION

The window kit is designed to fit into most standard vertical and horizontal windows.
However, it may be necessary to modify some aspects of the installation process for
certain window types.

1. Open the window or sliding door and adjust the length of the window kit to fit the
opening. Mark and cut down a single panel of the window kit if necessary.

2. Place the window kit between the window and the window frame as shown in the
images to the right. Close the window onto the window kit to form a tight seal.

3. Attach the exhaust duct adapter to the window kit. Tabs located on the adapter will
lock into place securing kit da janela foi concebido para encaixar na maior parte das
janelas verticais e horizontais. No entanto, pode ser necessário alterar alguns
aspectos no processo de instalação para certos tipos de instalação.

-30-

CONTROL PANEL

MODE Button (MODO)

Press this button to se lect among the modes of

cooling, dehumidif ying, fan only, or heating.

FAN Button (VENTOINHA)

Press this button to select the desired fan
speed.

ON/OFF Button
(LIGA/DESL.)

Press this button to turn the unit on or off.

TEMPERATURE Button
(TEMPERATURA)

To adjust the temperature, press the

TEMPERATURE buttons one or 5 more times

until the required temperature is reached

SWING Button (OSCILAR)

Press this button to oscillate the louvers or stop
oscillation.

TIMER Button
(TEMPORIZADOR)

To set the operat ing time, press the O N TIMER

button one or m ore times until the requ ired time

is displayed.

WATER FULL light
(DEPOSITO CHEIO)

When the water container is full, the unit

automatically stops , t he wa r ning light will f las h to

signal that the container must be emptied.

Remote control receptor

-31-

OPERATION

Plug the power cord into a properly grounded outlet. Do not connect the unit to an
outlet that is also being used for other electrical appliances. The unit will beep
after seconds, and then press the on/off button to begin operation.

1. Press the Mode Button to choose the cooling function.

COOLING

2. To adj u st t he t emp erat ur e, pre ss the Temperature buttons one or more times until the
required temperature is displayed. Possible temperatures are between 18ºC and
30ºC inclusive.

3. Press the Fan Speed Button to choose the desired fan speed.

4. Press the Swing Button to select a steady airflow or oscillation.
 In order to improve cooling efficiency, draw the curtains in a room exposed to direct

sunlight.

 Do not place near a heat source.

1. Press the Mode Button to choose the dehumidifying function.

DEHUMIDIFYING

 In the Dehumidifying Mode, the fan speed cannot be adjusted.
 When the unit is used as a dehumidifier only, do not use the exhaust duct.
 Keep the windows and doors closed to aid in effectively dehumidifying the room.

1. Press the Mode Button to choose the fan function.

FAN

2. Press the Fan Speed Button to choose the desired fan speed.

3 Press the Swing Button to select a steady airflow or oscillation.

1. Press a tecla Modo to choose the Heating function.

HEATING

2. To adj u st the temperature, press the Temperature buttons one or more times until the

required temperature is displayed. Possible temperatures are between 18ºC and
30ºC.

3. Press the Fan Speed Button to choose the desired fan speed.

4. Press the Swing Button to select a steady airflow or oscillation.
 When the room temperature is below 7ºC, heating function will not start.

Note: If the air conditioner is turned off, wait 3 minutes before restarting. This

allows pressure inside the compressor to equalize. Failure to allow these
instructions may cause inefficient operation.

-32-

REMOTE CONTROL

The provided remote control operates all of the functions of the unit. The remote control
uses one lithium battery (provided).Install the battery before using the remote control.

Here are some things you should know about operating the unit with the remote
controller.

1. “ON/OFF” button : Push this button to start the unit operation,push the button again

to stop the unit operation.

2. TIMER ON / OFF button :press these button to preset time on/time off.

3. Mode (MODO) select button: COOL/FAN/DEHUM/HEAT to choose the appropriate

operating mode.

4. HI (MAX) / MI D (MEDIO) /LOW (MIN) button: Select the desired fan speed setting.

Speed buttons will be no effect under dehumidify mode.

5. “+” & ”-” button: Press these buttons to adjust temperature.

6. “SWING” button: Press this button to oscillate the louvers or stop oscillation.

7. Sleep function : You can choose sleep function with remote control under cooling
mode & heating mode. Steps as below:
a. The portable air condition will enter into sleep function when y o u press sleep

button of remote control.

b. If you set sleep function under cooling mode, it would been risen 1ºC one hour

later, and it would been risen 2ºC two hours later. After that it wouldn’t been rose..

c. If you set sleep function under heating mode, it would been reduced 1ºC one hour

later, and it would been reduced 2ºC two hour later. After that it wouldn’t been
reduced.

-33-

EMPTYING THE WATER TANK

During the process of cooling, some water will be extracted from the air into the unit.
Most of this water is used to cool the unit and make it run more efficiently. This is a
feature not found in most portable air conditioners. If the unit is operated in VERY
HUMID air, water will collect in the container inside the unit. If the water container is full,
the compressor will stop, but the fan will continue to circulate the air. The warning light
will flash to inform you to empty the internal container. To make the cooling function
work again, empty this container– must be emptied.

To resume operation, empty the water tank according to the following steps:

1. Turn off the unit.

2. Position a flat container or dish on the floor under the drain hole. Do not allow the

water to drip continuously into the container as it might easily overflow.

3. Remove the drain knob. the water will flow in the container. When this is nearly full,

replace the plug to stop the water flow and empty it. Repeat this process until all
water has been removed.

4. Replace the drain knob. The warning light should not flash any longer.

CONTINUOS DRAINAGE

1. Connect the drain tube to the valve.

2. Make sure the drain tube drains downward.

3. Place a pan or bucket under the drain tube to hold the condensate water or let the
tube drain down a gravity drain.

-34-

MAINTENANCE

Always turn off and unplug the unit before cleaning to avoid electrical shock.

Wipe the surface of the unit with a soft, damp cloth. Do not use abrasive chemicals or
detergents to clean the surface of the unit, as the unit may become scratched or
damaged. Avoid direct exposure to sunlight as this may change the surface color.

CLEANING THE HOUSING

Slide out the filter 1, and then the filter 2 from the unit again. Immerse the f ilter gently in
warm water with a mild detergent. Rinse thoroughly and dry before replacing. An
unclean air filter reduces air volume. The filter should be cleaned every two weeks.

CLEANING THE FILTER

STORAGE

See the instructions "Emptying the water container".

• Drain the condensed water completely.

• Clean the filter.

• Put the unit on a warm day in fan mode for a couple of hours to ensure that the inside

can dry out completely.

• Store the power cable as shown; protect the unit against dust (put back into its original

carton) and store in a dry place not accessible for children.

• Do not stock heavy objects on top of the unit.Consulte as instruções “Despejar o

depósito de água”.

-35-

TROUBLE SHOOTING

Never try to repair or dismantle the air condition yourself. Incompetent repairs result in
loss of warranty and can endanger the user and the property.

Problem

Cause

Solution

The air conditioner

does not function

No power supply

Connect a functioning outlet
and switch on.

Is the power light flashing?

Empty the drain pan.

Timer function is active

Desactivate the TIMER
function.

The air conditioner
does not seem to

perform

The unit is in direct sunlight

Close curtains

Windows or doors open,
many people or a heat
source in the room

C

lose doors and windows,

place an extra air conditioner

The filter is dirty

Clean or replace the filter

Air inlet or air outlet blocked

Remove the blockage

Room temperature lower

than the selected value

Change temperature selection.

Set at the lowest possible

sett ing: 17ºC

The unit is noisy Unit stands unevem

Place on an even, solid
surface (less vibration)

The compressor

does not work

The overheat protection is

probably activated

Wait 3 minutes until the
temperature has decreased,
then turn on the unit again

The remote control
does not function

Distance too great

Remote control signal not

detected by the control panel

Make sure the remote control

is correctly aimed at the
control panel.

The batteries are drained

Replace the batteries

To correct problems that have not been described in the table and/or if the
recommended solutions fail to solve the problem, contact the Technical Assistance.

-36-

AVIS IMPORTANT

• Pour éviter tout dommage et que la garantie ne soit annulée, placez l’appareil dans

sa position correcte au moins deux heures avant de le mettre en route.

• Le tuyau de refoulement n’évacue l’eau que s’il y a un excès d’eau sur le bac placé

sous le condenseur. Normalement le tuyau de refoulement pulvérise l’eau dans le
condenseur de sorte qu’il s’évapore.

• Pour obtenir les meilleurs résultats de votre unité d’air conditionné portable, lisez

attentivement ce mode d’emploi et gardez-le pour des consultations futures.

TABLE DE MATIÈRES

Lisez attentivement les instructions avant d’utiliser cet appareil 38
Câble d’alimentation et raccord LCDI 38
Diagramme de l’appareil 40

Partie frontale 40
Partie arrière 40
Accessoires 41
INSTALLATION 41
EMPLACEMENT 41
MONTAGE DU TUYAU DE REFOULEMENT 41
MONTAGE AU MUR 42
INSTALLATION KIT DE FENÊTRE 42

PANNEAU DE CONTRÔLE 43
FONCTIONNEMENT 44

REFROIDISSEMENT 44
DESHUMIDIFICATION 44
VENTILATEUR 44
ÉCHAUFFEMENT 44

TÉLÉCOMMANDE 45
VIDANGE DU BAC À EAU 46
REFOULEMENT CONTINU 46
ENTRETIEN 47

NETTOYAGE DU BOÎTIER 47
NETTOYAGE DU FILTRE 47

STOCKAGE 47
RÉSOLUTION DE PROBLÈMES 48

-37-

FRANÇAIS

LISEZ TOUTES LES INSTRUCTI O NS AVANT D’ UTILISER CET
APPAREIL

Pour votre sécurité

Ne gardez ni n’utilisez d’essence ou autres liquides ou vapeurs inflammables à
proximité de cet appareil ou de tout autre appareil électroménager. Lisez les
étiquettes des produits pour vous renseigner sur son inflammabilité ou autres
avertissements.

Prévention d’accidents

Afin de réduire le risque d’incendie, décharge électrique ou lésions lors de
l’utilisation de cet appareil, gardez des précautions de sécurité, y compris les
précautions suivantes :

• Assurez-vous que l’approvisionnement électrique de votre foyer soit adéquat
pour le modèle que vous avez choisi. Ce renseignement se trouve sur la
plaquette de caractéristiques qui se trouve sur la partie arrière de l’appareil.

• Assurez-vous que l’unité d’air conditionné soit correctement installée,
conformément aux instructions de ce manuel.

• Conservez ce manuel pour des consultations futures, si vous devez déplacer ou
installer à nouveau cet appareil.

Information électrique

Les données électriques complètes de votre nouvel air conditionné se trouvent
sur la plaquette des caractéristiques. Consultez la plaquette des caractéristiques
afin de vérifier les conditions électriques.

• Assurez-vous que l’air conditionné ait une prise de terre convenable. Pour minimiser
les risques de décharge ou incendie, il est important d’avoir une bonne connexion de
terre. Le câble d’alimentation dispose d’un raccord avec prise de terre comme
protection contre le risque de décharge électrique.

• Br anchez l’unité d’air conditionné à une prise de courant avec une bonne installation
de terre. Si la prise de courant que vous allez utiliser n’est pas correctement
raccordée à terre ou protégée par un coupe-circuit ou un disjoncteur, demandez à
un électricien qualifié de vous installer une prise de courant adéquate.

• Si le câble d’alimentation est défectueux, il devra être remplacé par le fabricant, le
service technique ou toute autre personne qualifiée afin d’éviter des risques.

 Utilisez une rallonge adéquate pour air conditionné.
 N’obturez pas le flux d’air avec des volets, des rideaux ou des meubles,

ni des arbustes, des enceintes ou autres constructions extérieures.

• La capacité d’air conditionné devra être adéquate pour la taille de la chambre afin
d’obtenir un fonctionnement efficace et satisfaisant.

• Fer mez la sortie d’air de la cheminée et les registres de mur de sorte que l’air froid
ne s’échappe pas par la cheminée ou les tuyauteries.

• Net toyez le filtre à air selon les recommandations de la section «ENTRETIEN».

-38-

DEEE (Déchets d’équipements électriques et électroniques) :

Élimination correcte de ce produit : ce symbole indique que ce produit ne devrait
pas être éliminé avec d’autres déchets domestiques dans toute l’UE. Afin d’éviter
des dommages possibles contre l’environnement ou la santé humaine dus à
l’élimination incontrôlée de déchets, veuillez recycler de manière responsable
pour promouvoir la réutilisation durable des ressources matérielles. Si vous
jetez un électroménager usé, utilisez les systèmes de dévolution et ramassage
ou bien contactez votre vendeur. Ce dernier peut récupérer ce produit pour le
recycler d’une manière sûre pour l’environnement.

AVERTISSEMENT :

Cet appareil n’a pas été conçu pour être utilisé par des personnes (enfants
compris) ayant des capacités physiques, sensorielles ou mentales réduites, ou
avec manque d’expérience et de connaissances, à moins qu’elles ne soient
surveillées ou qu’elles n’aient reçu des instructions concernant l’utilisation de cet
électroménager par une personne responsable de leur sécurité.

Surveillez les enfants afin qu’ils ne jouent pas avec cet appareil.
Si le câble d’alimentation est abîmé, il devra être remplacé par le fabricant, votre

service technique ou toute autre personne qualifiée, afin d’éviter tout risque.

-39-

DIAGRAMME DE L’APPAREIL

 Partie frontale

A: Récepteur de télécommande
B: Panneau de contrôle
C: Lames intérieures (automatique)
D: Lames extérieures
E: Roulettes

 Partie arrière

F: Poignée
G: Entrée d’air (pour évaporateur)
H: Support du câble
I: Câble d’alimentation et raccord
J: Sortie d’air chaud
K: Connexion refoulement
L: Entrée d’air (pour condenseur)
M: Bac à eau
N: Filtre

-40-

 Accessoires

• Tuyau de refoulement et adaptateur

de fenêtre

• Kit de fenêtre ajustable à deux corps

INSTALLATION

 Emplacement

Placez l’appareil sur une surface plate, où les sorties d’air ne soient pas
obturées. Placez l’appareil à une distance d’au moins 50 cm du mur ou autres
obstacles.

 Montage du tuyau de refoulement

• Placez l’extrémité carrée du tuyau de refoulement sur la sortie d’air chaud qui se

trouve à la partie arrière de l’appareil.

• Le tuyau de refoulement devra être le plus court et droit possible. Évitez les

courbes trop marquées le long du tuyau, car celles-ci pourraient provoquer que
l’air de refoulement chaud ne reste bloqué.

-41-

 MONTAGE AU MUR

L’air chaud peut être refoulé par le mur ou la fenêtre. S’il s’agit d’un montage au
mur, la hauteur du trou devra être de 16 à 50 pouces (40 cm à 130 cm).

INSTALLATION KIT DE FENÊTRE

Le kit de fenêtre a été conçu pour être ancré à la plupart des fenêtres
horizontales et verticales standards. Cependant, il sera peut-être nécessaire de
faire quelques modifications dans le processus d’installation pour certains types
de fenêtres.

1. Ouvrez la fenêtre ou la porte coulissante et ajustez la longueur du kit pour que

celui-ci s’adapte à l’ouverture. Marquez et coupez un panneau du kit si
nécessaire.

2. Placez le kit de fenêtre entre la fenêtre et le bâti à droite comme le montre

l’image. Fermez la fenêtre sur le kit de fenêtre pour que tous les deux soient
assurés.

3. Unissez l’adaptateur du tuyau de refoulement au kit de fenêtre. Les languettes

placées sur l’adaptateur le fixeront à sa place.

FENÊTRE VERTICALE FENÊTRE HORIZONTALE

-42-

PANNEAU DE CONTROLE

MODE (MODO)

Actionnez ce bouton pour sélectionner le

mode froid, déshumidificateur, ventilateur ou

chaleur.

VENTILATEUR
(VENTOINHA)

Actionnez ce bouton pour sélectionner la
vitesse du ventilateur souhaitée.

ACTIONNER/ARRÊTER
(LIGA/DESL.)

Actionnez ce bouton pour mettre en route
ou arrêter l’appareil.

TEMPÉRATURE

(TEMPERATURA)

Pour ajuster la température, actionnez ces

boutons une ou plusieurs fois jusqu’à temps

que la température souhaitée apparaisse
sur l’écran.

OSCILLATION (OSCILAR)

Actionnez ce bouton pour activer l’oscillation
des lames ou les désactiver.

TEMPORISATEUR

(TEMPORIZADOR)

Pour configurer l’heure de fonctionnement,

actionnez ce bouton

une ou plusieurs fois
jusqu’à temps que l’heure souhaitée
apparaisse sur l’écran.

Lumière de

REMPLISSAGE d’eau

Lorsque le bac à eau sera plein, l’unité
s’arrêtera automatiquement et la lumière
d’avertissement s’allumera pour indiquer
qu’il faudra vider le bac.

Récepteur de télécommande

-43-

FONCTIONNEMENT

Branchez le câble à une prise de courant dûment placée à terre. Ne jamais
brancher cet appareil à une prise de courant utilisée également pour
d’autres appareils électriques. L’appareil émettra un signal acoustique
après deux secondes ; ensuite, actionnez le bouton LIGA/DESL.
(actionner/arrêter) pour le mettre en route.

1. Actionnez le bouton MODE pour sélectionner le mode froid .

RÉFRIGÉRATION

2. Pour ajuster la température, actionnez les boutons TEM+/TEM- une ou plusieurs fois
jusqu’à temps que la température souhaitée apparaisse sur l’écran. Le rang de
température va de 18 ºC à 30 ºC tous deux compris.

3. Actionnez le bouton VENTOINHA pour sélectionner la vitesse du ventilateur
souhaitée.

4. Actionnez le bouton OSCILAR pour sélectionner l’oscillation ou le flux d’air stable.

• Pour améliorer l’efficacité de réfrigération, fermez les rideaux si la chambre est

exposée directement à la lumière solaire.

• Ne jamais placer l’appareil près d’une source de chaleur.

1. Actionnez le bouton MODO pour sélectionner le mode déshumidificateur .

DÉSHUMIDIFICATION

• La vitesse du ventilateur ne pourra pas être ajustée lorsque l’appareil sera en
fonctionnement mode déshumidificateur.

• Si l’appareil fonctionne comme déshumidificateur uniquement, ne jamais
utiliser le tuyau de refoulement.

• Fermez les fenêtres et les portes pour aider à déshumidifier la chambre
d’une manière plus efficace.

1. Actionnez le bouton MODO pour sélectionner le mode ventilateur .

VENTILATEUR

2. Actionnez le bouton VENTOINHA pour sélectionner la vitesse souhaitée du
ventilateur.

3. Actionnez le bouton OSCILAR pour sélectionner l’oscillation ou le flux d’air stable.

1. Actionnez le bouton MODO pour sélectionner le mode chaleur .

ÉCHAUFFEMENT

2. Pour ajuster la température, actionnez les boutons TEM+/TEM- une ou plusieurs fois
jusqu’à temps que la température souhaitée apparaisse sur l’écran. Le rang de
température va de 18 ºC à 30 ºC tous deux compris.

3. Actionnez le bouton VENTOINHA pour sélectionner la vitesse du ventilateur
souhaitée.

4. Actionnez le bouton OSCILAR pour sélectionner l’oscillation ou le flux d’air stable.

• Si la température ambiante est inférieure à 7º, la fonction de chaleur ne
s’activera pas.

Important: Si l’unité d’air conditionné s’arrête, attende z 3 minutes avant de
la remettre en route. Ceci permettra la pression intérieure du compresseur
de se stabiliser. Si vous ne suivez pas ces instructions, vous pourriez
provoquer un fonctionnement inefficace.

-44-

TÉLÉCOMMANDE

La télécommande ici comprise met en route les fonctions de l’appareil. La
télécommande fonctionne avec une pile de lithium (y comprise). Placez la pile
avant d’utiliser la télécommande.

Voici quelques consignes que vous devrez connaître sur le fonctionnement de
l’appareil avec la télécommande:

1. Bouton (actionner/arrêter): Actionnez ce bouton pour mettre l’appareil en route et

actionnez-le à nouveau pour l’arrêter.

2. Bouton (temporisateur): Actionnez ce bouton pour configurer l’heure de mise en

route et d’arrêt de l’appareil.

3. Bouton MODO (mode): Actionnez ce bouton pour sélectionner le mode de

fonctionnement adéquat: froid, ventilateur, déshumidificateur ou chaleur
(uniquement pour le modèle avec pompe à chaleur).

4. Boutons MAXIMO/MEDIO/MINIMO (haute/moyenne/faible): Actionnez ces boutons

pour sélectionner la vitesse du ventilateur souhaitée. Les boutons de vitesse ne
seront pas disponibles pour le mode déshumidificateur.

5. Boutons +/- : Actionnez ces boutons pour ajuster la température.

6. Bouton (oscillation): Actionnez ce bouton pour activer l’oscillation des lames ou

la désactiver.

7. Bouton MODE ÉCONOMIQUE : Vous pourrez activer cette fonction avec la

télécommande lorsque l’appareil sera en fonctionnement mode froid et chaud.
Suivez les indications suivantes:
d) L’unité d’air conditionné portable s’activera en mode économique si vous

actionnez le bouton de la télécommande.

e) Si vous actionnez le bouton et que l’appareil est en fonctionnement mode

froid, il augmentera de 1 ºC au bout d’une heure, puis de 2 ºC deux heures plus
tard. Ensuite la température n’augmentera plus.

f) Si vous actionnez le bouton et que l’appareil est en fonctionnement mode

chaleur, il réduira de 1 ºC au bout d’une heure, puis de 2 ºC deux heures plus
tard. Ensuite la température ne se réduira plus.

-45-

VIDANGE DU BAC À EAU

Pendant le processus de réfrigération, l’appareil va extraire un peu d’eau de l’air. La
plupart de cette eau s’utilise pour refroidir l’appareil et le faire fonctionner d’une manière
plus efficace. Cette caractéristique ne se trouve pas dans la plupart des unités d’air
conditionné portables. Si l’appareil fonctionne dans des conditions de forte humidité
ambiante, l’eau se ramassera dans le bac qui se trouve à l’intérieur de l’appareil. Si ce
bac est plein, le compresseur s’arrêtera mais le ventilateur continuera à faire circuler
l’air. La lumière d’avertissement s’allumera pour indiquer qu’il faudra vider le bac à eau.
Pour que la fonction de réfrigération s’active à nouveau, il faudra vider le bac à eau.

Pour remettre l’appareil en route, videz le bac à eau comme s’indique ci-dessous :

1. Arrêtez l’appareil.

2. Placez une barquette plate ou un plateau sous le trou de vidange. Ne permettez

pas l’eau de couler d’une manière continue dans le récipient, car il pourrait
déborder facilement.

3. Retirez le bouchon de vidange. L’eau coulera dans le récipient. Lorsqu’il sera

presque plein, replacez le bouchon pour stopper le flux d’eau et videz-le.
Répétez ce processus autant de fois qu’il ne sera nécessaire.

4. Replacez le bouchon de vidange. La lumière d’avertissement s’éteindra.

1. Raccordez le tuyau de refoulement à la soupape.

REFOULEMENT CONTINU

2. Assurez-vous que le tuyau vide vers le bas.

3. Placez un récipient ou un seau sous le tuyau de refoulement pour ramasser l’eau

condensée ou laisser le tuyau refouler par gravité.

-46-

Bouchon de vidange

Raccordez le tuyau de

refoulement à la connex ion

de refoulement.

ENTRETIEN

Arrêtez et débranchez toujours cet appareil avant de le nettoyer, afin d’éviter une
décharge électrique.

Nettoyez la surface de cet appareil à l’aide d’un torchon humide et doux. Ne pas utiliser
de produits chimiques abrasifs ni de lessives pour nettoyer sa surface, pour éviter de le
rayer ou de le détériorer. Évitez l’exposition directe au soleil, car ceci pourrait provoquer
un changement de couleur sur la surface de l’appareil.

NETTOYAGE DU BOÎTIER

Retirez le filtre 1 en le faisant glisser, puis ensuite le filtre 2. Immerger le filtre dans de
l’eau tempérée avec un savon doux. Rincez-le complètement et séchez-le avant de le
replacer. Un filtre à air sale réduit le volume d’air. Nettoyez le filtre toutes les deux
semaines.

NETTOYAGE DU FILTRE

STOCKAGE

Lisez les instructions de l’appareil « Vidange du bac à eau ».

• Retirez toute l’eau condensée.

• Nettoyez le filtre.

• Branchez l’appareil mode ventilateur une journée chaude pendant deux heures

environ, pour vous assurer que son intérieur soit complètement sec.

• Ramassez le câble d’alimentation comme sur l’exemple, protégez l’appareil de la
poussière (gardez-le dans son carton original) et gardez-le dans un endroit sec,
loin de la portée des enfants.

• Ne placez pas d’objets lourds sur l’appareil.

-47-

RESOLUÇÃO DE PROBLEMAS

N’essayez pas de réparer ou de démonter vous-même l’unité d’air conditionné.
Les réparations incompétentes provoquent une perte de la garantie et pourraient
entraîner un danger pour l’usager et ses propriétés.

Problème

Cause

Solution

L’air conditionné ne
fonctionne pas

Il n’y a pas de courant

Branchez-le à une prise de

courant qui fonctionne et

actionnez-le.

La lumière clignote ?

Videz le bac à eau

Le temporisateur est
actionné

Désactivez le
temporisateur

Il semblerait que l’air
conditionné ne fonctionne
pas bien

L’appareil est exposé à la

lumière directe du soleil

Fermez les rideaux

Les portes et les fenêtres

sont ouvertes, dans la
salle il y a trop de monde

ou une source de chaleur

Fermez les portes et les

fenêtres, installez une
unité de plus d’air

conditionné

Le filtre est sale

Nettoyez ou remplacez le
filtre

L’entrée ou la sortie d’air
sont bouchées

Éliminez l’obstruction

La température ambiante

est inférieure à la valeur
sélectionnée

Modifiez la sélection de

température. Sélectionnez
la valeur la plus faible

possible : 17ºC

L’appareil fait du bruit

Il est placé sur une surface

irrégulière

Placez-le sur une surface

régulière (moins de

vibrations)

Le compresseur ne
fonctionne pas

La protection contre
surchauffe est peut-être
activée

Attendez 3 minutes pour
que la température
diminue et, ensuite,
actionnez à nouveau

l’appareil

La télécommande ne
fonctionne pas

La distance est trop

grande

Assurez-vous que la

télécommande soit
correctement dirigée vers

le panneau de contrôle

Le panneau de contrôle ne

détecte pas le signal de la

télécommande

Les piles sont épuisées

Changez les piles

Pour corriger les problèmes non-décrits sur ce tableau et/ou si les solutions
recommandées ne résolvent pas le problème, veuillez contacter un service technique
autorisé.

-48-

_______________________________________________________________________

Telef. 00 351 252 910351
Fax: [phone]
E-mail:

[email protected]

Http://www.jocel.pt
