Jobo PDP082 User Manual [de]

Bedienungsanleitung

Version 1.1

Inhaltsverzeichnis

Wichtige Sicherheitshinweise ..............................................................................................3

Reinigung des LCD Displays .................................................................................................3

1. Einleitung.....................................................................................................................4

1.1. Hauptmerkmale...........................................................................................................4

1.2. Lieferumfang ..............................................................................................................4

1.3. Inbetriebnahme ..........................................................................................................4

2.Lernen Sie das PLANO 8 kennen ........................................................................................5

2.1 Hauptteile...................................................................................................................5

2.1. Tasten und Fernbedienung............................................................................................5

3. Haupt-Arbeitsoberflächen................................................................................................6

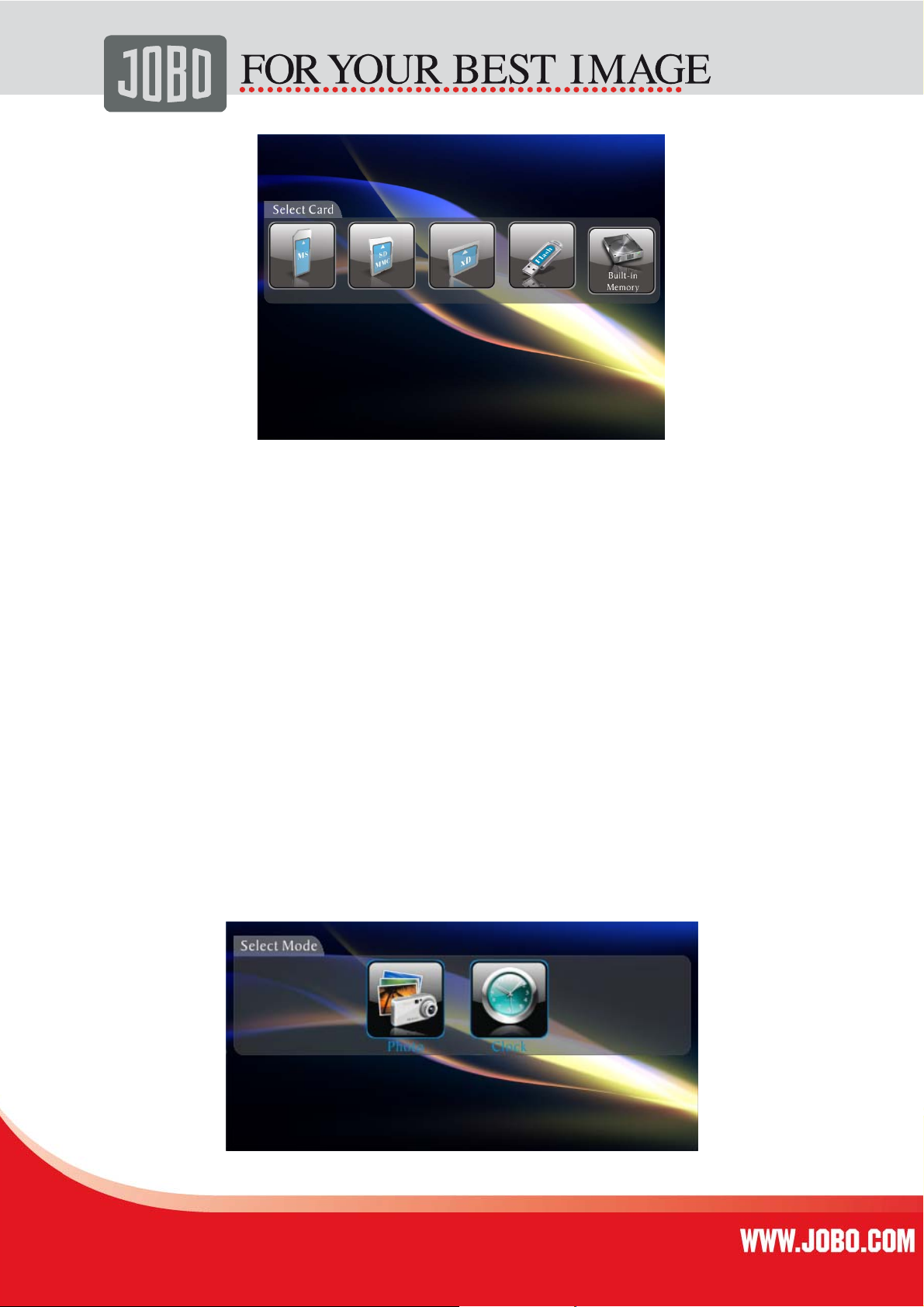

3.1. Kartenauswahlbildschirm ..............................................................................................6

3.1.1. Ein USB-Flash-Laufwerk anschließen............................................................................7

3.2. Bild- oder Uhrzeitauswahlbildschirm ..............................................................................7

3.3. Miniaturansichtsbildschirm ..........................................................................................8

3.4. Einzelbildanzeige im Vollbild-Modus...............................................................................8

3.5. Hintergrund Musik…………………………………………………………………………….8

3.6. Hintergrund Video……………………………………………………………………………..9

4. Diashow und Fotooptionen ..............................................................................................9

4.1. Bilder drehen..............................................................................................................9

4.2. Bilder vergrößern ........................................................................................................9

4.3. Bilder löschen.............................................................................................................9

5. Allgemeine Einstellungen ..............................................................................................10

5.1. LCD-Farbe einstellen ..................................................................................................10

5.2. Einstellungen-Menü ...................................................................................................10

6. Häufig gestellte Fragen.................................................................................................12

7. Garantiebedingungen ...................................................................................................13

8. Service .......................................................................................................................13

Wichtige Sicherheitshinweise

Beachten Sie immer die grundlegenden Sicherheitshinweise bei der Verwendung Ihres JOBO Photo
Displays PLANO 8, um das Risiko von Feuer, Stromschlägen und Körperverletzungen zu vermeiden.

Warnung:
 Um das Risiko von Feuer oder Stromschlägen zu verhindern, setzen Sie das Gerät unter keinen

Umständen Regen oder Feuchtigkeit aus.

 Um das Risiko von Stromschlägen zu vermeiden, nehmen Sie die Abdeckung nicht ab. In diesem

Gerät gibt es keine Teile, die vom Anwender gewartet werden. Die Wartung muss durch ein
qualifiziertes Personal erfolgen.

 Das JOBO Photo Display PLANO 8 ist nur zur Verwendung im Innenbereich.
 Vor jedem Pflege- oder Wartungsvorgang, schalten Sie das JOBO Photo Display PLANO 8 durch

Herausziehen des Steckers vom Netzstrom ab.

 Blockieren Sie niemals die Belüftungsöffnungen an der Rückseite des JOBO Photo Displays

PLANO 8.

 Setzen Sie Ihr Multimedia JOBO Photo Display PLANO 8 nicht direktem Sonnenlicht und einer

Wärmequelle aus.

 Schützen Sie das Netzkabel. Die Netzkabel müssen so verlegt werden, dass niemenad auf sie

treten kann und dass sie nicht duch Objekte gequetscht werden, die auf die Kabel gestellt
werden oder dagegen drücken. Achten Sie besonders auf die Anschlußstelle an das JOBO Photo
Display PLANO 8.

 Verwenden Sie nur das mitgelieferte Netzteil. Bei Verwendung eines anderen Netzteils erlischt

die Garantie.

 Ziehen Sie den Stecker aus der Steckdose, wenn das Gerät nicht benutzt wird.

Reinigung des LCD Displays

Behandeln Sie das Display behutsam. Da es aus Glas ist, kann es zerkratzt werden oder zerbrechen.
Um Fingerabdrücke oder Staub auf dem LCD Display zu entfernen, empfehlen wir, ein weiches, nicht­aggressives Tuch, wie z.B. ein Reinigungstuch für Kameralinsen zu verwenden. Wenn Sie LCD­Reiniger aus dem Handel benutzen, tragen Sie die Reinigungsflüssigkeit nicht direkt auf das LCD
Display auf. Feuchten Sie zunächst das Tuch mit der Reinigungsflüssigkeit an und reinigen Sie das
LCD Display mit dem befeuchteten Tuch.

1. Einleitung

Herzlichen Glückwunsch zum Kauf des JOBO Photo Displays PLANO 8! Bevor Sie das Gerät einschalten,
lesen Sie bitte diese Bedienungsanleitung gründlich durch und bewahren Sie sie zum späteren
Nachschlagen gut auf. Mit dem JOBO Photo Displays PLANO 8 lassen sich digitale Bilder direkt von
der Speicherkarte Ihres Gerâtes betrachten. Dazu benötigen Sie keinen PC! Stecken Sie einfach eine
Speicherkarte in das Photo Display PLANO 8 und schalten Sie das Gerät ein, um alle Bilder als
Diashow anzuzeigen.

1.1. Hauptmerkmale

 Display: 8 Zoll (20,32 cm) Farb-TFT-LCD
 Auflösung: 800 x 600 Pixel
 Kontrastverhältnis: 400:1
 Helligkeit: 230 cd/m²
 Seitenverhältnis: 4:3 (Original- und bildoptimierter Modus)
 Kartenslots für SD, SDHC, MMC, MS, xD
 USB Host & USB 2.0 High Speed
 Unterstütztes Dateiformat: JPEG
 Unterstütztes Audioformat: MP3
 Unterstütztes Videoformat: Motion JPEG (AVI)
 Bildanzeige als Vollbild, Miniatur, 4in1-Modus oder Diashow
 Diashow mit einstellbaren Übergangseffekten und Zeitintervallen
 Diashow mit Hintergrundmusik
 Dreh- und Zoomfunktion
 Uhr und Kalender mit Diashow-Modus
 Setup-Menü, Energiesparfunktion
 Integrierte Wandhalterung, ausklappbarer Standfuß
 Abmessungen: 213 x 164 x 24,3 mm
 Gewicht: 520 g

1.2. Lieferumfang

 Photo Display PDJ080
 Netzteil
 Fernbedienung
 Bedienungsanleitung

1.3. Inbetriebnahme

Das JOBO Photo Display PLANO 8 ist einfach einzurichten. Führen Sie die folgenden Schritte aus:

1. Schalten Sie das Photo Display PLANO 8 ein, indem Sie das Netzteil mit der

Stromversorgung verbinden.

2.

Legen Sie eine Speicherkarte in den Speicherkartenslot ein.

einer Richtung in den Kartenslot. Wenden Sie keinesfalls Gewalt an. Die Karte sollte richtig passen,
wenn sie korrekt eingesteckt ist.

3. Nehmen Sie den verstellbaren Ständer heraus, um den Betrachtungswinkel einzustellen.

Bermerkung: Die Karte passt nur in
