Photo Display PDC008 Schwarz oder Weiß
1
Bedienungsanleitung
Version 1.0
2
Inhaltsverzeichnis
Sicherheitshinweise ............................................................................... 3
Eigenschaften ....................................................................................... 5
Installation .......................................................................................... 5
Ausklappen des Standfußes................................................................... 5
SD/MMC-Karte einlegen / USB............................................................... 6
Netzteil anschließen............................................................................ 6
Tastenzuordnung ................................................................................... 7
Miniaturbildanzeige............................................................................. 7
Bedientasten im Vollbildmodus ............................................................. 8
Bedientasten im Diashow Modus............................................................ 8
Photo-Optionen im PAUSE-Modus .......................................................... 9
Kalender ............................................................................................ 9
Setup Menu .........................................................................................10
Darstellungsoptionen..........................................................................10
Übergangseffekte ...............................................................................10
Diashow Überblendzeiten ....................................................................10
Helligkeit einstellen ...........................................................................11
Menüsprache .....................................................................................11
Werkseinstellungen zurücksetzen ..........................................................11
Technische Eigenschaften ......................................................................11
Lieferumfang: ......................................................................................12
Garantiebedingungen ............................................................................12
Service................................................................................................13
3
Sicherheitshinweise
Vorsicht mit dem Netzkabel
Fassen Sie das Netzkabel immer am Stecker an. Ziehen Sie nicht am Kabel selbst, und fassen
Sie das Netzkabel niemals mit nassen Händen an, da dies einen Kurzschluss oder
elektrischen Schlag verursachen kann. Stellen Sie weder das Gerät noch Möbelstücke o. ä.
auf das Netzkabel und achten Sie darauf, dass es nicht eingeklemmt wird. Machen Sie
niemals einen Knoten in das Netzkabel und binden Sie es nicht mit anderen Kabeln
zusammen. Das Netzkabel muss so verlegt werden, dass niemand darüber stolpern kann. Ein
beschädigtes Netzkabel kann Brand oder elektrische Schläge verursachen. Prüfen Sie das
Netzkabel von Zeit zu Zeit. Sollte es beschädigt sein, wenden Sie sich an Ihre nächste
autorisierte Kundendienststelle oder Ihren Händler, um es zu ersetzen.
Verwenden Sie Geräte, die über ein Netzteil betrieben werden, nur mit der
angegebenen Netzspannung.
Wenden Sie niemals Gewalt an, wenn Sie den Netzstecker mit der Steckdose
verbinden. Falls sich das Netzteil nicht anschließen lässt, müssen Sie die veraltete
Steckdose austauschen lassen. Lassen Sie dies unbedingt von einem Elektriker
durchführen.
Es besteht die Gefahr elektrischer Schläge, wenn elektrisch gespeiste Geräte falsch
gehandhabt werden.
Gefahr elektrischer Schläge: Bei beschädigtem Netzkabel sollten Sie das Gerät
keinesfalls weiter benutzen, da die Gefahr eines elektrischen Schlages oder
Kurzschlusses besteht.
Öffnen Sie niemals das Gehäuse des Gerätes, des Netzadapters oder des Zubehörs, sie
beinhalten keine zu wartenden Teile! Bei geöffnetem Gehäuse besteht Lebensgefahr
durch elektrischen Schlag.
Elektrische Geräte nicht in Kinderhände
Lassen Sie Kinder nicht unbeaufsichtigt mit elektrischen oder elektronischen Geräten spielen.
Kinder können mögliche Gefahren nicht immer richtig einschätzen. Batterien/Akkus können
bei Verschlucken lebensgefährlich sein. Bewahren Sie die Batterien für Kleinkinder
unerreichbar auf. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in
Anspruch genommen werden. Halten Sie auch die Verpackungsfolien von Kindern fern. Es
besteht Erstickungsgefahr.
Das Gerät sollte keinem Spritz- und/oder Tropfwasser ausgesetzt werden. Es sollten auch
keine mit Flüssigkeit gefüllten Gegenstände wie Vasen oder offene Getränke auf oder neben
das Gerät gestellt werden.
4
Photo Display Curve 8 sicher aufstellen
Stellen Sie das Gerät auf eine feste, ebene Oberfläche. Es ist nicht für den Betrieb in
Räumen mit hoher Luftfeuchtigkeit (z. B. Badezimmer) ausgelegt. Achten Sie auch darauf,
dass
stets eine ausreichende Belüftung des Gerätes gewährleistet ist (stellen Sie es nicht
in ein Regal oder Ähnliches);
das Gerät beim Betrieb nicht auf einem dicken Teppich oder Bett aufgestellt wird;
keine direkten Wärmequellen (z. B. Heizungen) auf das Gerät wirken;
kein direktes Sonnenlicht auf das Gerät trifft;
der Kontakt mit Spritz— und Tropfwasser vermieden wird (stellen Sie keine mit
Flüssigkeiten gefüllten Gegenstände, z. B. Vasen, auf oder neben das Gerät);
das Gerät nicht in unmittelbarer Nähe von Magnetfeldern (z. B. Lautsprechern) steht;
keine offenen Brandquellen (z. B. brennende Kerzen) auf oder neben dem Gerät
stehen.
Vermeiden Sie auch das Eindringen von Fremdkörpern.
Vor einem Sturm und/oder Gewitter mit Blitzschlaggefahr trennen Sie das Gerät bitte
vom Stromnetz.
Entsorgung von Altgeräten
Wenn das Symbol eines durchgestrichenen Abfalleimers auf einem Produkt
angebracht ist, unterliegt dieses Produkt der europäischen Richtlinie
2002/96/EC. Alle Elektro- und Elektronik-Altgeräte müssen getrennt vom
Hausmüll über dafür staatlich vorgesehene Stellen entsorgt werden. Mit
der ordnungsgemäßen Entsorgung des alten Gerätes vermeiden Sie
Umweltschäden und eine Gefährdung der persönlichen Gesundheit. Weitere
Informationen zur Entsorgung des alten Gerätes erhalten Sie bei der
Stadtverwaltung, beim Entsorgungsamt oder in dem Geschäft, wo Sie das
Produkt erworben haben.
VORSICHT: Hinweise zur Netztrennung
Um das Gerät vollständig vom Netz zu trennen, muss der Netzstecker aus der Netzsteckdose
gezogen werden. Daher sollte das Gerät so aufgestellt werden, dass stets ein ungehinderter
Zugang zur Netzsteckdose gewährleistet ist, damit der Netzstecker in einer Notsituation
sofort abgezogen werden kann. Um Brandgefahr auszuschließen, sollte der Netzstecker vor
einem längeren Nichtgebrauch des Gerätes, beispielsweise während des Urlaubs,
grundsätzlich von der Netzsteckdose getrennt werden. Schließen Sie das Gerät gemäß den
Anweisungen in der Bedienungsanleitung an.
Beachten Sie die Anweisungen in der Bedienungsanleitung.
Halten Sie das Gerät von Feuchtigkeit fern, und vermeiden Sie feuchte Umgebungen.
Verwenden Sie das Gerät niemals in der Nähe von Wasser.
5
Reparaturen und Wartungen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.
Reparaturen oder Wartungsarbeiten sind erforderlich, wenn das Gerät beschädigt wurde (z.B.
wenn Netzstecker oder Netzkabel beschädigt sind, Flüssigkeiten oder Gegenstände ins
Innere des Gerätes gelangt sind, es Regen oder Feuchtigkeit ausgesetzt wurde, wenn es
nicht einwandfrei funktioniert oder heruntergefallen ist) oder Sie feststellen, dass das Gerät
Leistungseinbußen zeigt.
Um die Gefahr elektrischer Schläge zu vermeiden, lassen Sie das Gerät nur von qualifiziertem
Fachpersonal öffnen.
Verwenden Sie zur Reinigung nur ein weiches, trockenes und fusselfreies Tuch oder einen
Pinsel. Verwenden Sie keine Lösungsmittel, Alkohol, Waschbenzin, Möbelreiniger oder
ähnliche Produkte.
Verlegen Sie die Kabel so, dass niemand darüber stolpern kann.
Eigenschaften
8“ LCD-Display
Fernbedienung
Auflösung: 800 x 600 Pixel (RGB)
Unterstützt folgende Speicherkarten: SD und MMC sowie USB OTG
Unterstützte Dateiformate: JPEG-Dateien
Automatische Diashow und Wiederholfunktion
Bildrotation (in 90°, 180° und 270°)
Einstellbare Zeitintervalle der Diashow (3sec, 10sec, 1min, 2h)
Zoom-Funktion
Anzeigen von Kalender und Uhrzeit
Wandmontage im Hoch- oder Querformat möglich
Leistungsaufnahme: 6W
Einstellbares Startbild
Installation
Ausklappen des Standfußes
Klappen Sie den Standfuß auf der Geräterückseite wie dargestellt aus:
Querformat:
Hochformat
6
SD/MMC-Karte einlegen / USB
Nehmen Sie die SD- oder MMC-Karte aus Ihrer Digitalkamera heraus und setzen Sie sie in
den SD-/MMC-Kartenleser an der Seite des Photo Displays seitenrichtig ein.
Netzteil anschließen
Verbinden Sie das Netzteil mit dem Stromnetz (110 - 240 V). Daraufhin startet das Photo
Display automatisch den Diashow-Modus mit den Bildern, die sich auf der eingesteckten
Speicherkarte befinden.

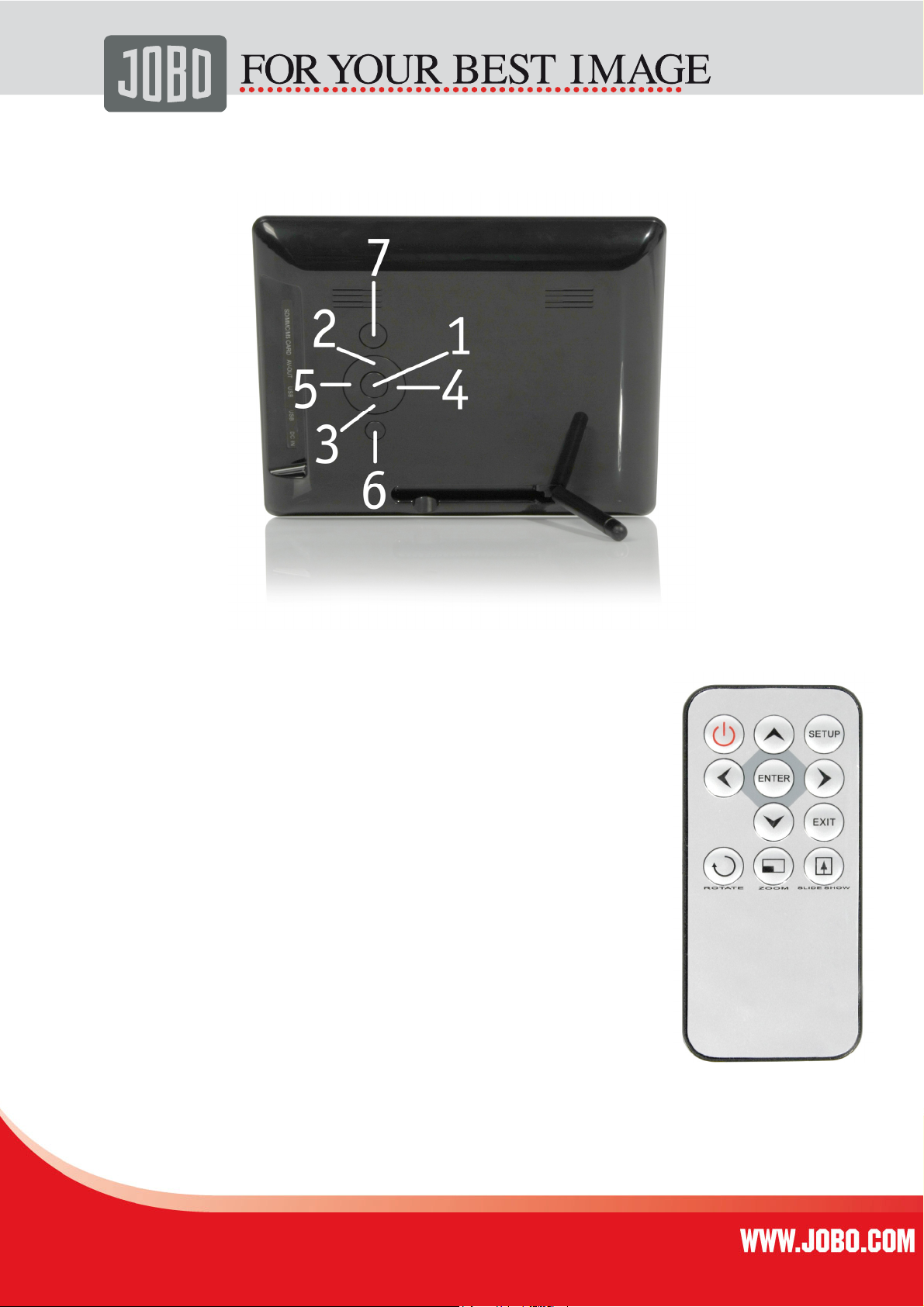

Tastenzuordnung
7
Function of control keys
1.
Play/Pause
2. Up: Nach oben
3.
Down
Left
4.
5.
6. Exit:
: Nach links
Right
Aktuellen Modus verlassen
7. Menu:
Fernbedienung
1. Setup:
2. Rotate:
3. Zoom:
4. Slide Show:
5. Power:
6. Exit:
7
Zum vorigen Menüpunkt zurückkehren
. Arrows:
: Play/Pause oder Bestätigungstaste
: Nach unten
: Nach rechts
Einstellungsmenü aufrufen
Setup Menü starten
Photo drehen
In Photo hineinzoomen
Diashow starten
Power drücken, um den Standby-Modus zu starten
Im Menü rauf/runter/links/rechts bewegen
Miniaturbildanzeige
Im Miniaturbildmodus werden neun Bilder gleichzeitig auf dem Display angezeigt, so dass
eine Bildauswahl einfach und schnell möglich ist.
Im Modus PHOTO drücken Sie die Taste PLAY/PAUSE, um zwischen USB-Gerät oder
Speicherkarte als Medium zu wählen. Drücken Sie dann die Taste PLAY/PAUSE, um Ihre
Auswahl zu bestätigen. Auf dem Display werden neun Photos in einer Vorschau angezeigt.
8
Thumbnail view
Arrows: Nutzen Sie die vier Pfeiltasten, um ein Bild auszuwählen
PLAY/PAUSE: Drücken Sie PLAY/PAUSE, um das ausgewählte Photo im Vollbildmodus
darzustellen
EXIT: Drücken Sie die EXIT-Taste, um zum vorigen Bild zurückzukehren
Bedientasten im Vollbildmodus
Während der Bildwiedergabe im Vollbildmodus haben die Knöpfe folgende Funktionen:
Links: Betätigen Sie während der Bildwiedergabe den Knopf ,,Links",
kehren Sie zum vorherigen Bild zurück.
Rechts: Betätigen Sie während der Bildwiedergabe den Knopf ,,Rechts",
springen Sie zum nächsten Bild.
Abspielen/Pause: Durch Betätigen dieser Taste starten Sie den Diashowmodus.
Verlassen: Durch Betätigen dieser Taste kehren Sie in den Miniaturmodus
zurück.
Bedientasten im Diashow Modus
Abspielen/Pause Betätigen Sie während der Diashowwiedergabe den Knopf „Abspielen /
Pause“, so wechseln Sie zwischen Bild anhalten / Pause und Diashow
abspielen. Der jeweilige Modus wird in einem kleinen Fenster angezeigt,
welches nach wenigen Sekunden automatisch ausgeblendet wird.
Photo-Optionen im PAUSE-Modus
Um das Photo-Optionen-Menü aufzurufen, müssen Sie sich im Modus “PAUSE” befinden
(nicht aufrufbar innerhalb des Diashow-Modus). Nachdem Sie die Taste MENU gedrückt
haben, werden 5 Icons in der rechten Ecke des Displays angezeigt. Durch erneutes Drücken
der MENU-Taste verlassen Sie den aktuellen Modus.
Drücken Sie LEFT/RIGHT, um ein Icon auszuwählen und dann PLAY/PAUSE, um die Auswahl
zu bestätigen.
9
Aktuell angezeigtes Bild drehen
In das aktuell angezeigte Bild hineinzoomen
Kopieren des aktuellen Bildes für Logo-Funktion
EXIF Information ansehen
PLAY/PAUSE drücken, um zu bestätigen, ob Bild gelöscht werden soll oder nicht
Kalender
Drücken Sie die EXIT-Taste, um ins Hauptmenü zurückzukehren. Wählen Sie dann das
Kalendersymbol aus und bestätigen Sie, dass Sie in den Kalendermodus wechseln möchten.
Setup Menu
Darstellungsoptionen
1. Original
Das Bild wird im Seitenverhältnis 4:3 auf dem Display angezeigt.
2. ZOOM Modus
Im ZOOM Modus wird das Bild im Seitenverhältnis 4:3 dargestellt und in das Photo
hineingezoomt, so dass nur ein Ausschnitt des Bildes auf dem Display dargestellt
wird.
Übergangseffekte
Sie können zwischen 17 verschiedenen Übergangseffekten für Ihre individuelle Diashow
wählen:
ALLE (es werden alle Übergangseffekte in Zufallsfolge wiedergegeben)
Reel
3D flip
3D Circle
3D float
3D cube
Shutter
Open door
Cross Comb
Insert
News
Plus sign
Flabellate
Fade
Shrink
Fire crack
Wave
10
Diashow Überblendzeiten
Drei (3) Sekunden
Zehn (10) Sekunden
Eine (1) Minute
Zwei (2) Stunden
11
Helligkeit einstellen
Die Helligkeit des Displays kann in sechs verschiedenen Stufen von 0 bis 6
benutzerspezifisch eingestellt werden.
Menüsprache
Hier können Sie die Menüsprache einstellen. Es stehen folgende Sprachen zur Verfügung:
(1) Englisch
(2) Französisch
(3) Spanisch
(4) Italienisch
(5) Niederländisch
(6) Deutsch
(7) Russisch
(8) Portugiesisch
Datum und Zeit einstellen
Datum einstellen
Drücken Sie PLAY/PAUSE, um das Datum einzustellen. Um den Monat auszuwählen, drücken
Sie die Taste Left/Right; dann drücken Sie PLAY/PAUSE, um Ihre Auswahl zu bestätigen.
Durch Drücken der Taste Left/Right können Sie den Tag auswählen; drücken Sie dann
PLAY/PAUSE, um diese Auswahl zu bestätigen. Drücken Sie Left/Right, um das Jahr
auszuwählen und anschließend PLAY/PAUSE für die Bestätigung dieser Auswahl und um die
Eingabe zu beenden.
Zeit einstellen
Drücken Sie die Taste PLAY/PAUSE, um die Zeit einzustellen. Um die Stunde auszuwählen,
drücken Sie Left/Right und bestätigen Sie mit PLAY/PAUSE. Drücken Sie dann Left/Right für
die Eingabe der Minuten. Drücken Sie PLAY/PAUSE, um die Auswahl zu bestätigen und um
die Eingabe zu beenden.
Werkseinstellungen zurücksetzen
Hier können Sie die Werkseinstellungen wieder zurücksetzen. Dies müssen Sie mit JA oder
NEIN bestätigen.
Technische Eigenschaften
Bildschirmgröße 8 Zoll
Bildschirmauflösung 800 * 600 Pixel
Helligkeit 350 cd/m2
Kontrast 300:1
Anzeigewinkel 60/60/50/40
Reaktionszeit 30 ms
Seitenverhältnis 4:3
Diashow-Intervall 3 sec, 10sec, 1min, 2h
Dateiformat JPEG
Fotogröße 48 Megapixel
Stromversorgung 100 V~ bis 240 V / 12 V
Leistungsaufnahme 6 W
Betriebstemperatur -20 - 65 °C
Lagertemperatur -30 - 75 °C
Abmessungen (mm) 217 L x 172 B x 24 H
Gewicht: 424 g
Lieferumfang:
Photo Display CURVE 8
Fernbedienung
Diese Bedienungsanleitung
Netzteil
12
Garantiebedingungen
Dieses Produkt unterliegt den gesetzlichen Gewährleistungsfristen für Fehler oder Mängel in der
Herstellung.
Inhalt der Garantie:
1. Falls eine Fehlerfunktion bedingt durch Herstellung auftritt, repariert oder ersetzt die JOBO
AG das fehlerhafte Produkt nach eigenem Ermessen.
2. JOBO AG und seine Lieferanten übernehmen keine Haftung für Datenverluste, die sich
während des Betriebes des Gerätes ergeben, oder für die Folgen, die sich daraus ergeben.
Unter keinen Umständen übernimmt die JOBO AG die Haftung für unmittelbare, konkret
besondere Schäden oder Folgeschäden, wie z.B. Schäden an oder Verluste von Eigentum oder
Geräten, Gewinn- oder Umsatzeinbußen, Kosten für Ersatzteile, Ausgaben oder
Unannehmlichkeiten durch Dienstunterbrechung oder andere Schäden. Für den Verlust, die
Beschädigung oder Zerstörung von Daten während des Betriebs eines JOBO Produktes haftet
ausschließlich der Benutzer; in keinem Fall haftet die JOBO AG für die Wiederherstellung
dieser Daten. Unter keinen Umständen können Ansprüche geltend gemacht werden, die den
Kaufpreis des Produkts übersteigen.
3. Folgende Reparaturen fallen nicht in die Garantie und sind kostenpflichtig:
a. Fehlfunktionen nach Ablauf der gesetzlichen Fristen
b. Wechsel des Akkus nach Ablauf der Garantiezeit
c. Festplattentausch nach Ablauf der Garantie
d. Fehlfunktionen bedingt durch Fehlbedienung des Benutzers (wenn das Gerät nicht
wie im Handbuch angegeben betrieben wird)
e. Fehlfunktionen bedingt durch andere Geräte
f. Änderungen oder Beschädigungen am Gerät, die nicht vom Hersteller stammen;
insbesondere verfällt jeglicher Garantieanspruch, wenn das Gerät nicht durch
Reparaturwerkstätten der JOBO AG geöffnet wird
g. Schäden durch Naturkatastrophen (höhere Gewalt)
h. Beim Wechsel der Festplatte innerhalb der Garantiezeit darf der Wechsel nur durch
JOBO erfolgen. Ein selbstständiger Austausch hat den Verlust des Garantieanspruchs
zur Folge.
13
Wenn Sie Leistungen im Rahmen dieser Garantie in Anspruch nehmen möchten, wenden Sie sich an
den technischen Service der JOBO AG. Sie werden um die Angabe der Seriennummer des JOBO
Produktes gebeten und müssen eventuell einen Kaufbeleg vorlegen, aus dem hervorgeht, dass die
Garantiefrist noch nicht abgelaufen ist.
Service
Sollten Sie Fragen zu unseren Produkten haben oder Hilfestellung benötigen, so können Sie sich
gerne an unseren technischen Service wenden:
JOBO AG
Service Abteilung
Kölner Straße 58
D-51645 Gummersbach
E-Mail: support@jobo.com
Website: www.jobo.com
Technische Änderungen vorbehalten!
Loading...
