MÁQUINA DUPLICADORA ECCO-AUTOMATIC
Manual de instrucciones
ECCO-AUTOMATIC COPYING MACHINE
Instruction manual
KOPIERMASCHINE ECCO-AUTOMATIC
Anweisungshandbuch
MACCHINA DUPLICATRICEECCO-AUTOMATIC
Manuale d’istruzione
MACHINE A TAILLER LES CLES ECCO-AUTOMATIC
Notice d'utilisation
MÁQUINA DUPLICADORA ECCO-AUTOMATIC
Manual de instruções
Page 2
Indice / Index / Inhaltsverzeichnis / Indice / Index / Indice
1. Presentación y aspectos generales
1.1 Generalidades 4
1.2 Transporte y embalaje 4
1.3 Etiqueta identificadora 4
2. Características de la máquina
2.1 Familia de llaves 4
2.2 Nomenclatura de la llave 4
2.3 Elementos principales de la máquina 4
2.4 Datos tecnicos 4
2.5 Componentes y partes funcionales 5
2.5.1 Accesorios 5
2.5.2 Circuito eléctrico 5
2.5.3 Interruptor de emergencia de parada de la fresa 5
2.5.4 Mordaza de 4 lados 5
3. Operatividad y funcionamiento
5-6-7
3.1 Reglaje máquina 5-6
3.1.1 Control y reglaje Lateral 5
3.1.2 Control y reglaje de la Profundidad de Corte 5
3.1.3 Control y reglaje de los posicionadores 6
3.2 Operación de duplicado de la llave 6-7
3.2.1 Duplicado de la llave 6
3.2.2 Duplicado de la llave sin tope 6
3.2.3 Duplicado de la llave cruciforme 7
4. Mantenimiento y seguridad
4.1 Cambio de fresa 7
4.2 Cambio de cepillo 7
4.3 Regulacion de profundidad del carro 7
4.4 Recomendaciones de seguridad 8
4
1. Vorstellung und grundlegende begriffe
1.1 Allgemeines 14
1.2 Transport und verpackung 14
1.3 Typenschild 14
4-5
2. Eigenschaften der maschine
2.1 Schlüsselfamilie 14
2.2 Nomenklatur des schlüssels 14
2.3 Hauptbestandteile der maschine 14
2.4 Technische daten 14
2.5 Komponenten und funktionsbauteile 15
2.5.1 Zubehör 15
2.5.2 Stromkreis 15
2.5.3 Notaus-Schalter zum Anhalten der Fräse 15
2.5.4 Spannbacken (4 seitig 15
3. Betriebsfähigkeit und funktionsweise
3.1 Einstellen der maschin 15-16
3.1.1 Seitliche Steuerung und Einstellung 15
3.1.2 Steuerung und Einstellung der Schneidtiefe 16
3.1.3 Steuerung und Einstellen der Positionierer 16
3.2 Kopieren des schlüssels 16-17
3.2.1 Kopieren des Schlüssels 16
3.2.2 Kopieren von Schlüsseln ohne Anschlag 17
3.2.3 Kopieren von Kreuzschlüsseln 17
7-8
4. Wartung und sicherheit
4.1 Wechsel des fräsers 17
4.2 Wechsel der bürste 17
4.3 Tiefeneinstellung des schlittens 17
4.4 Sicherheitsempfehlungen 18
14
14-15
15-16-17
17-18
1. Presentation and general aspects
1.1 General aspects 9
1.2 Transport and packaging 9
1.3 Identifying label 9
2. Machine characteristics
9-10
2.1 Family of keys 9
2.2 Nomenclature of the key 9
2.3 Main elements of the machine 9
2.4 Technical data 9
2.5 Components and functional parts 10
2.5.1 Accessories 10
2.5.2 Electrical circuit 10
2.5.3 E
mergency switch for stopping the milling cutter
10
2.5.4 4-side clamp 10
3. Effectiveness and operation
10-11-12
3.1 Machine adjustment 10-11
3.1.1 Side control and adjustment 10
3.1.2 Control and adjustment of the depth of cut 11
3.1.3 Control and adjustment of the positioners 11
3.2 Key copying operation 11-12
3.2.1 Copying a key 11
3.2.2 Copying a key without a stop 12
3.2.3 Copying a cruciform key 12
4. Maintenance and safety
12-13
4.1 Changing the cutter 12
4.2 Changing the brush 12
4.3 Adjusting the depth of the slide 12
4.4 Safety recommendations 13
9
1. Presentazione ed aspetti generali
1.1 Generalita’ 19
1.2 Trasporto ed imballaggio 19
1.3 Etichetta identificativa 19
2. Caratteristiche della macchina
2.1 Famiglie di chiavi 19
2.2 Identificazione chiave 19
2.3 Elementi principali della macchina 19
2.4 Dati tecnici 19
2.5 Accessori e parti funzionali della macchina 20
2.5.1 Accessori 20
2.5.2 Circuito elettrico 20
2.5.3
Interuttore di emergenzaper fermata della fresa
2.5.4 Morsetto a 4 lati 20
3. Operativita’ e funzionamento
3.1 Regolazione della macchina 20-21
3.1.1 Controllo e regolazione laterale 20
Controllo e regolazione della profondità del taglio
3.1.2
3.1.3 Controllo e regolazione dei posizionatori 21
3.2 Operazione di duplicazione della chiave 21-22
3.2.1 Duplicazione della chiave 21
3.2.2 Duplicazione della chiave senza fermo. 22
3.2.3 Duplicazione della chiave cruciforme 22
4. Manutenzione e sicurezza
4.1 Sostituzione della fresa 22
4.2 Cambio della spazzola 22
4.3 Regolazione della profondita’ del carrello 22
4.4 Raccomandazioni sulla sicurezza 23
19
19-20
20
20-21-22
21
22-23
Page 3
Indice / Index / Inhaltsverzeichnis / Indice / Index / Indice
1. Presentation et aspects generaux
24
1.1 Generalites 24
1.2 Transport et emballage 24
1.3 Plaque signaletique 24
2. Caracteristiques de la machine
24-25
2.1 Familles de cles 24
2.2 Nomenclature de la clé 24
2.3 Eléments principaux de la machine 24
2.4 Donnees techniques 24
2.5 Composants et parties fonctionnelles 25
2.5.1 Accessoires 25
2.5.2 Circuit électrique 25
2.5.3 Interrupteur d’arrêt d’urgence de la fraise 25
2.5.4 Etaux à quatre faces 25
3. Fonctionnement
25-26-27
3.1 Reglage machine 25-26
3.1.1 Contrôle et réglage latéral 25
3.1.2 Contrôle et réglage de la profondeur de la taille 26
3.1.3
Contrôle et réglage des calibres de positionnement
26
3.2 Operatiòns de reproduction de clé 26-27
3.2.1 Reproduction des clés 26
3.2.2 Reproduction de clés sans arrêt 27
3.2.3 Reproduction de clés cruciformes. Face 1 de l’étau 27
4. Maintenance et securite
27-28
4.1 Remplacement de la fraise 27
4.2 Remplacement de la brosse 27
4.3 Reglage de l’avancement du chariot 27
4.4 Recommandations de securite 28
1. Apresentação e aspectos gerais
1.1 Generalidades 29
1.2 Transporte e embalagem 29
1.3 Etiqueta identificadora 29
2. Características da máquina
29-30
2.1 Famílias de chaves 29
2.2 Nomenclatura da chave 29
2.3 Elementos principais da máquina 29
2.4 Dados tecnicos 29
2.5 Componentes e partes funcionais 30
2.5.1 Acessórios 30
2.5.2 Circuito eléctrico 30
2.5.3 Interruptor de emergência de paragem da fresa. 30
2.5.4 Mordaça de 4 lados 30
3. Manuseio e funcionamento
30-31-32
3.1 Regulação da máquina 30-31
3.1.1 Control e afinação lateral 30
3.1.2
Controlo e regulação da profundidade de corte
31
3.1.3 Control e regulação dos posicionadores 31
3.2 Duplicação de chaves 31-32
3.2.1 Duplição de chaves 31
3.2.2 Duplição de chaves 32
3.2.3 Duplição de chaves de cruz 32
4. Manutenção e segurança
32-33
4.1 Mudança de fresa 32
4.2 Mudança de catrabuxa 32
4.3 Regulação da profundidade do carro 32
4.4 Recomendações de segurança 33
29
3
Page 4
1
Español
Presentación
y aspectos generales
2
Características
de la máquina
Generalidades
1.1
La máquina duplicadora ECCO-AUTOMATIC ha sido
diseñada teniendo en cuenta las normas de seguridad
vigentes en la C.E.E.
La seguridad del personal involucrado en el manejo
de este tipo de máquinas solo se consigue con un programa bien diseñado en seguridad personal, como la
implantación de un programa de mantenimiento y el
seguimiento de los consejos recomendados así como el
cumplimiento de las normas de seguridad que contempla este manual.
Aunque la instalación de la máquina no presenta ninguna dificultad, es preferible que no intente instalar,
ajustar o manipular la misma sin leer primeramente
este manual.
La máquina sale de nuestra fabrica lista para el uso y
solo necesita operaciones de calibrado para los útiles
que se van a utilizar.
Transporte y embalaje
1.2
La máquina ECCO-AUTOMATIC se presenta en una caja
de cartón robusta protegida con espuma de embalaje
de las siguientes dimensiones:
Ancho = 570 mm, largo = 520 mm, alto = 410mm
Peso máquina más embalaje = 22 Kg.
Cuando desembale la máquina, inspecciónela cuidado-
samente por si hubiese sufrido algún daño en el transporte. Si encuentra alguna anomalía, avise inmediatamente al transportista y no haga nada con la máquina
hasta que el agente del transportista haya realizado la
inspección correspondiente.
Para el desplazamiento de la máquina de un lugar a
otro, aconsejamos que coja la máquina sólo por su base
y no por otras partes.
Etiqueta identificadora
1.3
La máquina duplicadora ECCO-AUTOMATIC está provista de la etiqueta identificadora, con especificación
del número de serie o matrícula de máquina, nombre y
dirección del fabricante, marca CE y año de fabricación.
Ver figura 1.
4
La máquina ECCO-AUTOMATIC es una duplicadora
automática, robusta y precisa, diseñada para realizar el
duplicado de llaves planas de cerraduras a cilindro, vehículos, llaves cruciformes (en cruz) y especiales.
Familia de llaves
2.1
La máquina ECCO-AUTOMATIC duplica los siguientes
tipos de llaves:
- Llaves planas.
- Llaves de vehículos.
- Llaves cruciformes.

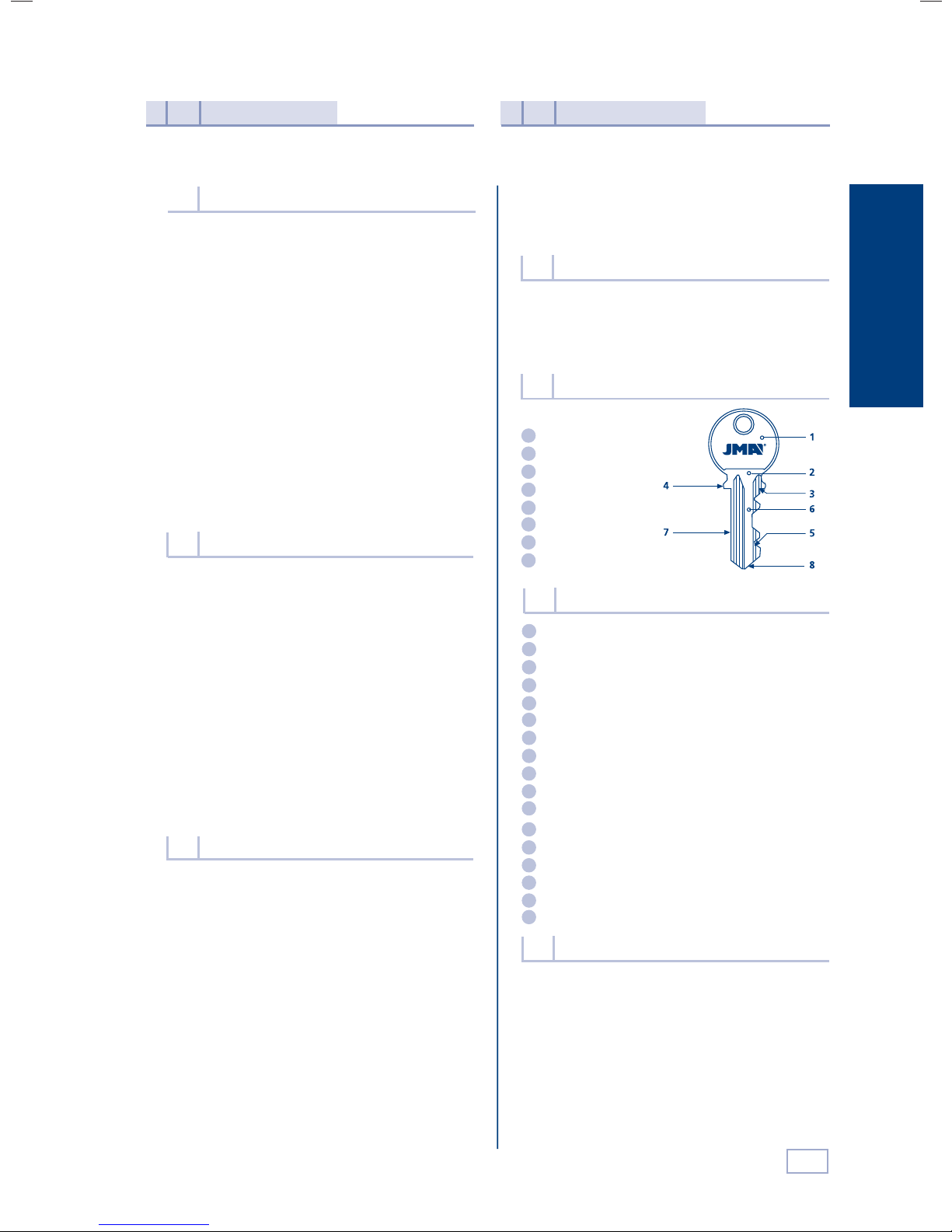

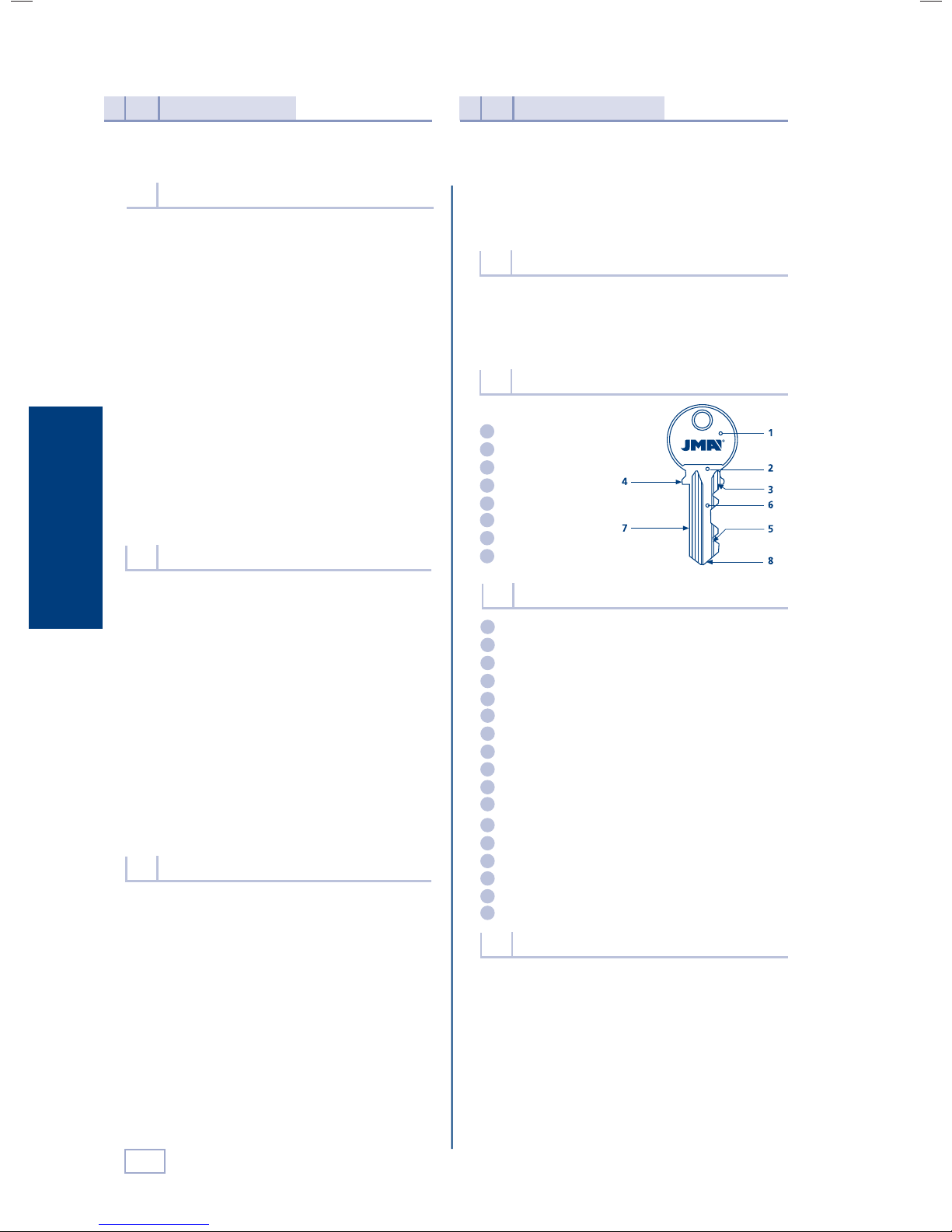

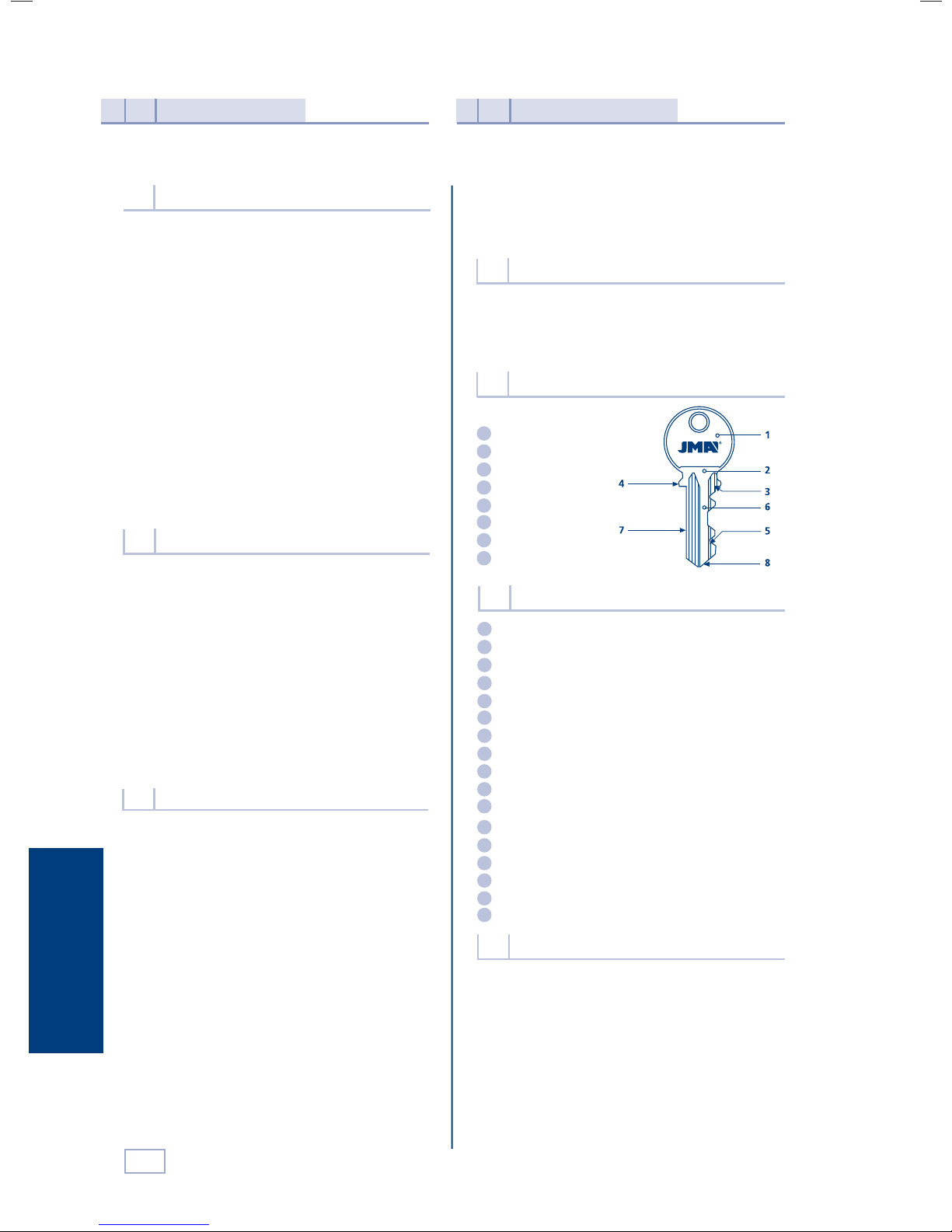

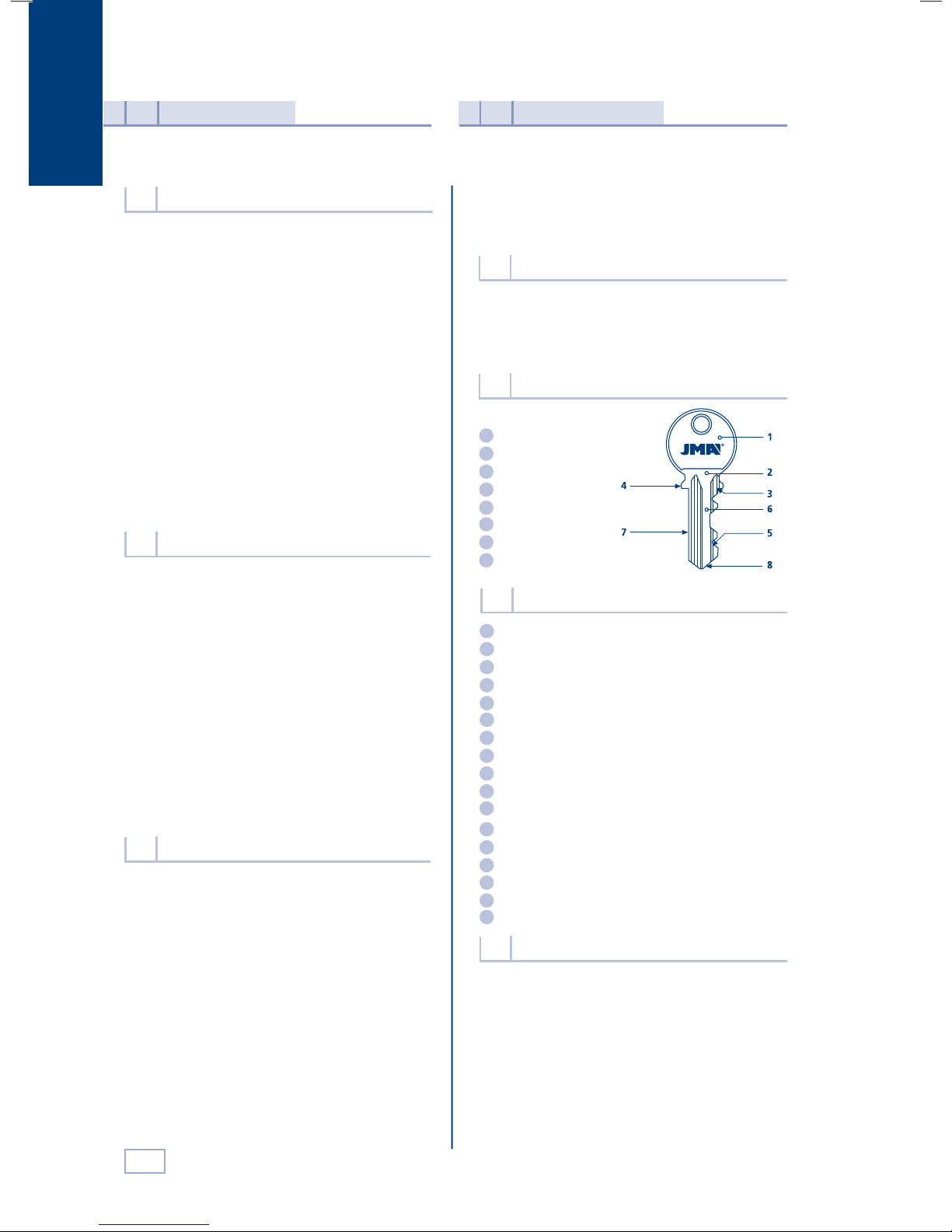

Nomenclatura de la llave
2.2
1
Cabeza
2
Cuello
3
Tope superior
4
Tope inferior
Dentado
5
6
Paletón
Dorso
7
Punta
8

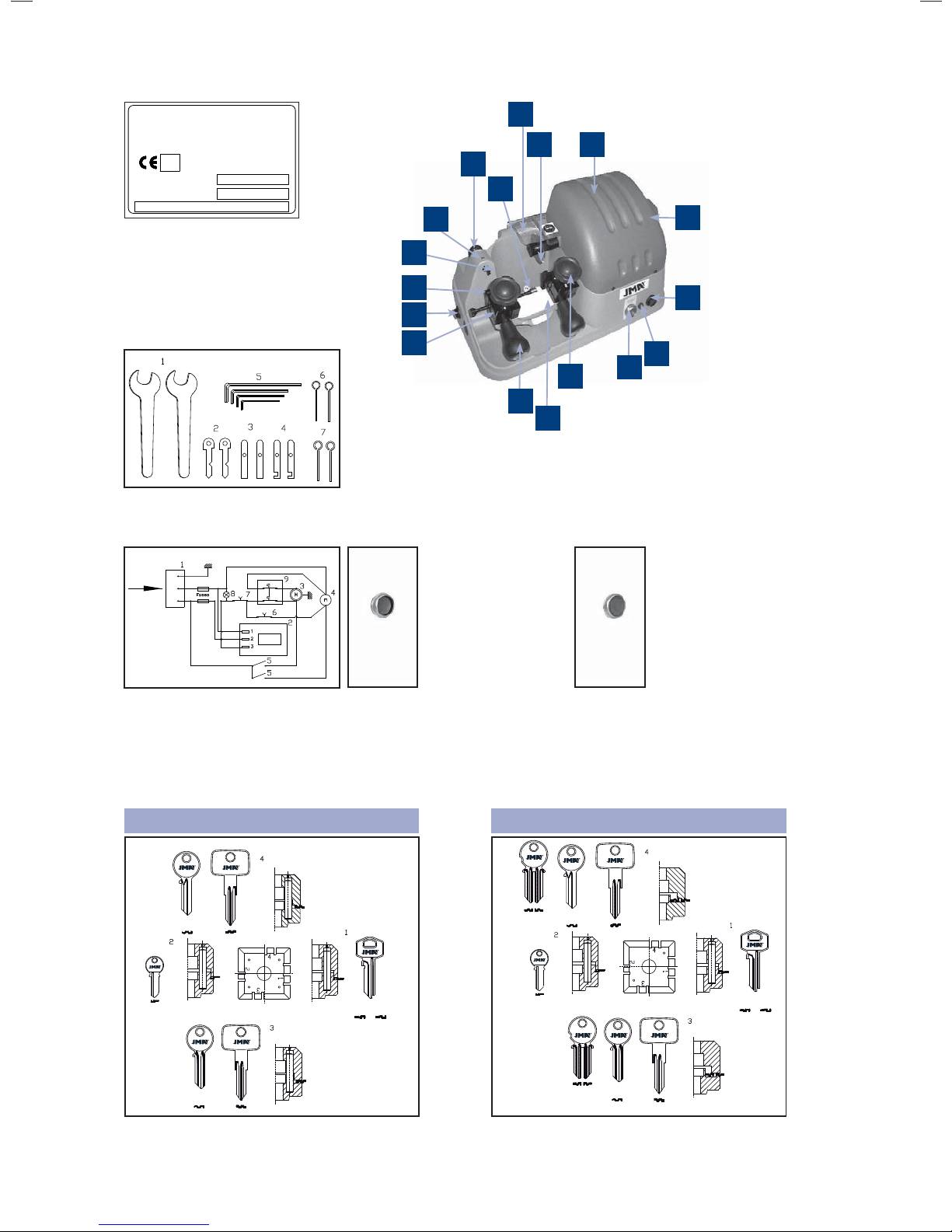

Elementos principales de la máquina
2.3
Fresa
1
Cepillo
2
Guarda fresa
3
4
Guarda motor
Mordaza de 4 lados
5
6
Manilla de la mordaza
7
Carro
8
Manillas del carro
9
Posicionadores
10
Limitador avance carro
11
Palpador
12
Mando de regulación profundidad del palpador
13
Tornillo bloqueo palpador
14
Pulsador de arranque motor/cepillo
15
Pulsador frontal de arranque del motor
16
Piloto rojo de encendido
17
Interruptor de emergencia de parada de la fresa
Datos técnicos
2.4
Los principales datos técnicos se reflejan a continuación:
Motor: Monofásico 220V, 50Hz, 0.18Kw, 1350 rpm, 1.7 A.
o Monofásico 110V, 60Hz, 0.18Kw, 1700 rpm, 3.14 A.
Fresa: Acero extra rápido (HSS) Δ63 x 16 x 5 mm.
Velocidad giro fresa: 1.350 rpm.
Mordazas: De acero, y con 4 lados de amarre.
Desplazamiento del carro: De forma automática, sobre coji-
netes autolubricados, y accionado mediante motorreductor
y excéntrica.
Curso útil: Eje X= 43 mm. = máxima longitud de cifrado.
Dimensiones: Ancho = 470 mm, Profundidad = 245 mm, Alto =
280 mm.
Peso: 22 Kg.
Ver Figura 2
Page 5
3
Operatividad
y funcionamiento
Español
Español
Componentes y partes funcionales
2.5
2.5.1 Accesorios Ver Figura 3
1
Llaves fijas de 18.
2
Llaves para el reglaje lateral y profundidad de
la máquina.
3
Calzos para el tope punta de la llave.
4
Calzos con rebaje para el duplicado de la llave
cruciforme.
5
Juego de llaves allen (2, 2.5, 3, 4, 5).
6
Varillas de Δ1,20
Varillas de Δ1,70
7
2.5.2 Circuito eléctrico Ver Figura 4
Los componentes principales del circuito eléctrico
y electrónicos son los siguientes:
1
Toma de corriente
2
Disyuntor
3
Motor
4
Motorreductor
5
Microinterruptores
6
Pulsador frontal (duplicación)
7
Pulsador lateral izquierdo (cepillo)
8
Piloto rojo
9
Interruptor de emergencia (parada de la fresa)
2.5.3 Interruptor de emergencia de parada de la fresa
Esta máquina duplicadora por el hecho de ser automática
y con el fin de evitar accidentes, dispone de un interruptor
de emergencia situado en su parte frontal-derecha.
En caso de urgente necesidad, enclavar este interruptor
para detener el giro de la fresa. La fresa se detiene instantáneamente, pero el carro sigue avanzando hasta completar su ciclo de cifrado.
En el supuesto en el que el carro encontrase en su camino algún obstáculo, el motor que lo acciona notaría una
fuerza extra necesaria para poder mover el carro, y se
detendría. Al retirar el obstáculo, el carro proseguiría su
camino.
NOTA: Mientras el interruptor de emergencia continúe
enclavado, la fresa no podrá girar (ni iniciando un ciclo de
cifrado, ni pulsando el pulsador que acciona el cepillo). Por
lo tanto, y si se quiere volver a utilizar la máquina (con giro
de la fresa incluido), hay que desenclavar el interruptor de
emergencia.
Ver figura 5
2.5.4 Mordaza de 4 lados
La mordaza está diseñada para amarrar distintas familias de llaves en cada lado. En la figura se indican las
posibilidades de duplicado en cada uno de los lados de
la mordaza.
1) El duplicado de la llave con apoyo en el dorso:
Lado 1: Llaves con paletón normal.
Lado 2: Llaves con paletón estrecho.
2) El duplicado de la llave mediante amarre en la
guía (perfil):
Lado 3: Llaves con guía en la parte inferior.
Lado 4: Llaves con guía en la parte superior.
3) El duplicado de la llave tipo NEIMAN, mediante amarre en la guía.
Ver figura 6
Ver figura 7
Reglaje máquina
3.1
En la duplicadora ECCO-AUTOMATIC, existen tres
tipos de regulación (Lateral, Profundidad de Corte y
Posicionadores).
La maquina se entrega con los 3 reglajes realizados, ya
que se determinan en la fase de montaje de la máquina.
Excepcional será la vez que la duplicadora precise de un
Reglaje Lateral o de un Reglaje de los Posicionadores. En
cambio, con cada cambio de fresa deberá realizarse un
Reglaje de la Profundidad de Corte, para garantizar un
resultado óptimo en la calidad del duplicado.
3.1.1 Control y reglaje lateral
• Amarrar las llaves de reglaje (2) en la cara nº1 de
las mordazas, realizando el tope contra las chapas
de tope punta (3) (introducidas éstas, en la ranura
situada más hacia la dcha.).
• Desbloquear el carro y acercar las mordazas al
índice copiador (I) y a la fresa (F). Para realizar este
punto, hay que seguir los siguientes pasos:
- Iniciar el ciclo de cifrado.
- Cuando el palpador toque el paletón de la llave,
apagar la máquina accionando el interruptor
general que posee en su parte trasera.
- En este momento, y por seguridad, desconectar el
cable de alimentación.
• Acercar las mordazas con las llaves de reglaje (2)
hacia el índice copiador (I) y la fresa (F), de forma
que las llaves de reglaje estén en posición correcta
con el índice copiador y la fresa.
• En el caso de no coincidir debidamente las muescas
de las llaves de reglaje con el índice copiador y con
la fresa, actuar de la siguiente manera:
- Aflojando ligeramente los prisioneros (T) del eje,
tenemos la posibilidad de desplazar la fresa a derecha o izquierda. Debemos desplazar la fresa hasta
una posición en la cuál, coincida sobre la muesca
de la llave de reglaje correspondiente. Para realizar
esta operación es necesario soltar previamente el
guarda del motor.
- La distancia queda regulada, coincidiendo el índice
copiador (I) y la fresa (F) en los respectivos rebajes
de las llaves de reglaje. Amarrar los prisioneros (T)
del eje.
• Finalmente, desplazar manualmente el carro hasta
su posición más extrema de la izda., y bloquearlo,
presionándolo hacia abajo. Volver a accionar el
interruptor general de la máquina. Tener mucho
cuidado, ya que al volver a accionar este interruptor, la máquina se pondrá en funcionamiento instantáneamente, hasta completar el ciclo de cifrado
que había iniciado antes de apagar la máquina.
NOTA: Después de un Reglaje Lateral, siempre se realizará
un Reglaje de los Posicionadores.
Ver Figura 8
3.1.2 Control y reglaje de la profundidad de corte
• Amarrar las llaves de reglaje (2) en la cara nº1 de
las mordazas, realizando el tope contra las chapas
de tope punta (3) (introducidas éstas, en la ranura
situada más hacia la dcha.).
5
Page 6
Español
• Desbloquear el carro y acercar las mordazas al
índice copiador (I) y a la fresa (F). Para realizar este
punto, hay que seguir los siguientes pasos:
- Iniciar el ciclo de cifrado.
- Cuando el palpador toque el paletón de la llave,
apagar la máquina accionando el interruptor general que posee en su parte trasera.
- En este momento, y por seguridad, desconectar el
cable de alimentación.
• Acercar las mordazas con las llaves de reglaje (2)
hacia el índice copiador (I) y la fresa (F), de forma
que las llaves de reglaje se apoyen sobre el índice
copiador y la fresa.
• Girar la fresa con la mano. Si la fresa roza ligera-
mente la llave de reglaje, la máquina está debidamente regulada.
• Si al girar la fresa, ésta lo hace libremente; sin rozar,
nos indica que la fresa está retrasada con respecto
al palpador y el fresado es insuficiente. Por el contrario, si la fresa queda bloqueada en la llave de
reglaje, nos muestra que la fresa está adelantada
con respecto al palpador y el fresado es excesivo.
Ver figura 9
3.1.3 Control y reglaje de los posicionadores
• La cara izda., del posicionador del lado dcho. (P2),
debe coincidir con la cara izda. de la fresa (F),
cuando el carro se encuentra en su posición más
extrema hacia el lado dcho.; estas caras de la fresa
y del posicionador, determinan el inicio del ciclo
de duplicado en la llave. Para realizar este ajuste,
seguir los siguientes pasos:
- Apagar la máquina accionando el interruptor
general que posee en su parte trasera.
- Desbloquear el carro y desplazarlo manualmente
hasta el extremo derecho. En esta posición, soltar
suavemente el carro.
- Apoyando la chapa de tope punta (2) en la cara
izda. de la fresa (F), la cara izda. del posicionador
(P2), debe coincidir también con la chapa de tope
punta (2).
- Si esto no ocurre, soltar el prisionero (T2) que
amarra el posicionador (P2), y volver a amarrarlo
en su posición correcta.
• La distancia entre el posicionador del lado dcho.
(P2) y el posicionador del lado izdo. (P1), debe
coincidir con la distancia entre la fresa (F) y el índice
copiador (I). Por lo tanto, para realizar este ajuste,
seguir los siguientes pasos:
- Mantener la máquina apagada, y el carro en su
posición extrema hacia el lado dcho.
- Apoyando la chapa de tope punta (2) en la cara
izda. del índice copiador (I), la cara izda. del
posicionador (P1), debe coincidir también con la
chapa de tope punta (2).
- Si esto no ocurre, soltar el prisionero (T1) que
amarra el posicionador (P1), y volver a amarrarlo
en su posición correcta.
• Por último, volver a enganchar el carro en su posi-
ción de reposo.
Operación de duplicado de la llave
3.2
¡CUIDADO!: Cuando se utilice correctamente, la duplicadora ECCO-AUTOMATIC es una máquina absolutamente
segura; sin embargo, no se puede olvidar que el ciclo de
trabajo es automático y no ocupa las manos del operador.
Ver figura 10
Por consiguiente, si el duplicador acercase involuntariamente las manos a la zona de trabajo de la máquina, puede
haber riesgos de aplastamiento y de corte.
En caso de urgente necesidad, enclavar el interruptor de
seguridad para detener el giro de la fresa.
¡CUIDADO!: Para trabajar en condiciones de seguridad
total durante las distintas fases de la duplicación, siga estas
indicaciones:
• Trabajar con las manos secas.
• El guarda fresa tendrá que estar puesto en cualquier operación de duplicado.
• Uso de gafas protectoras.
• Asegúrese de que la máquina está conectada a tierra.
• No acercar la mano a la fresa en movimiento.
• Poner en marcha la máquina solo cuando se terminen las
operaciones con el carro (amarrar llave en la mordaza, etc)
3.2.1 Duplicado de la llave
• Girar las mordazas, para localizar el lado correcto
de bloqueo de la llave según el tipo de llave a
duplicar.
• Tanto la llave original como la llave en bruto a
duplicar, deberán introducirse por la parte izquierda de las respectivas mordazas.
• Introducir la llave original en la mordaza izda. y
la llave en bruto a duplicar en la mordaza dcha.,
asegurándose de:
- Apoyar el tope de la llave contra el posicionador.
- Apretar la mordaza, manteniendo el dorso de la
llave debidamente apoyado sobre la base de la
mordaza.
• Retirar los posicionadores.
• Desbloquear el carro presionándolo hacia abajo, y
arrastrarlo en esta posición, hasta el extremo derecho. En esta posición, soltar el carro suavemente.
• Pulsar al mismo tiempo (durante unos 3 segundos)
los dos pulsadores de puesta en marcha. Estos
pulsadores de puesta en marcha son: El que se
encuentra en el lateral izdo. de la máquina, y el que
se encuentra en la parte frontal de la misma.
• Comenzará el ciclo de duplicado. Este ciclo dura
aproximadamente 30 segundos.
• Al final del ciclo de duplicado, la fresa y el carro se
paran automáticamente.
• Volver a bloquear el carro en su posición de reposo,
presionándolo para ello hacia abajo, y soltándolo
posteriormente de forma suave.
• Soltar las llaves de las mordazas.
• Activar el cepillo mediante el pulsador del lateral
izdo., para eliminar las rebarbas.
NOTA: El piloto frontal rojo siempre está encendido y señala que la duplicadora está alimentada.
NOTA: Para un óptimo funcionamiento de la máquina, es
aconsejable sustituir la fresa cuándo está desgastada (desafilada). Hay que tener en cuenta que el tiempo de duración
de la fresa depende de varios factores (principalmente, del
material de las llaves que se cifran), pero como orientación
podemos decir que la duración de la fresa se estima en unas
5.000 llaves cifradas.
6
Page 7
4
Mantenimiento
y seguridad
Español
Español
3.2.2 Duplicado de la llave sin tope
• Introducir los dos calzos (2), en una de las ranuras
verticales (R) de cada mordaza, en función de la
longitud de la llave a duplicar.
• Apoyar las puntas de las llaves contra los calzos (2).
Las llaves quedan así regladas.
• Por último, apretar las mordazas y retirar los calzos
(2).
• Antes de iniciar el ciclo de cifrado, verificar que el
inicio del dentado de la llave quede al lado dcho.
de la punta del palpador (para asegurarnos de que
se van a duplicar todos los dientes de la llave), y que
la cabeza de la llave quede al lado izdo. de la punta
del palpador (para asegurarnos de que no existirá
una colisión indeseada entre la cabeza de la llave y
la punta del palpador).
3.2.3 Duplicado de la llave cruciforme
• Este tipo de llave se duplica en el lado 1 de la
mordaza.
• Las llaves siempre deben ser introducidas en las
mordazas, de izquierda a derecha.
• Introducir los dos calzos (5), con la abertura o
rebaje hacia arriba, en una de las ranuras verticales
(R) de la mordaza, en función de la longitud de la
llave a duplicar.
• Apoyar los topes de las llaves contra los calzos (5).
Las llaves quedan así regladas.
• Por último, apretar las mordazas y retirar los calzos
(5).
• El cifrado de la llave se realiza en tres operaciones,
girando y apoyando cada vez el tope de la llave
contra el calzo (5).
• Antes de iniciar el ciclo de cifrado, verificar que el
inicio del dentado de la llave quede al lado dcho.
de la punta del palpador (para asegurarnos de que
se van a duplicar todos los dientes de la llave), y que
la cabeza de la llave quede al lado izdo. de la punta
del palpador (para asegurarnos de que no existirá
una colisión indeseada entre la cabeza de la llave y
la punta del palpador).
Ver figura 11
Ver figura 12
A la hora de ejecutar cualquier operación de mantenimiento, es necesario cumplir los requisitos:
Nunca se debe efectuar ninguna operación con la
1
máquina en marcha.
2
Se debe desconectar el cable de la conexión eléctrica.
3
Se han de seguir estrictamente las indicaciones del
manual.
4
Utilizar piezas originales de repuesto.
Cambio de fresa
4.1
Para cambiar la fresa actuar de la siguiente manera:
Apagar la máquina del interruptor general y desconec-
1
tar el cable de alimentación.
Aflojar los dos prisioneros del guarda fresa, y retirarlo
2
momentáneamente.
Con ayuda de las dos llaves fijas de 18, bloquear el eje
3
de la fresa y soltar la tuerca (K) –rosca izquierda- que
amarra la fresa (F).
Seguidamente sustituir la fresa, y finalmente volver a
4
colocar el guarda fresa.
Después de un cambio de fresa, siempre es recomen-
5
dable realizar un reglaje lateral y de profundidad en
la duplicadora.
Cambio de cepillo
4.2
Para cambiar el cepillo actuar de la siguiente manera:
Apagar la máquina del interruptor general y desco-
1
nectar el cable de alimentación.
Aflojar los dos prisioneros del guarda fresa, y retirarlo
2
momentáneamente.
Con ayuda de una llave fija de 18, bloquear el eje de
3
la fresa y soltar el tornillo (R) con ayuda de una llave
allen.
Seguidamente sustituir el cepillo, y finalmente volver
4
a colocar el guarda fresa.
Regulacion de profundidad del carro
4.3
Esta regulación sirve para proteger las mordazas contra
posibles colisiones con el palpador y la fresa.
La distancia entre la fresa-palpador y las mordazas, debe
ser de unos 0,15 mm. En caso de que esta distancia se vea
modificada, actuar de la siguiente manera:
• Desbloquear el carro y acercar las mordazas al pal-
pador y a la fresa. Para realizar este punto, hay que
seguir los siguientes pasos:
- Colocar una llave cualquiera en la mordaza del
lado izdo., e iniciar el ciclo de cifrado.
- Cuando el palpador se encuentre más o menos en
la mitad del paletón de la llave, apagar la máquina accionando el interruptor general que posee
en su parte trasera.
- En este momento, y por seguridad, desconectar el
cable de alimentación.
- Retirar la llave que teníamos amarrada en la
mordaza izda.
• Aflojar ligeramente el prisionero de bloqueo (Z),
con ayuda de una llave tipo allen.
• Haciendo girar en sentido horario o antihorario el
prisionero de tope (W), se consigue alejar o acercar
las mordazas a la fresa y palpador.

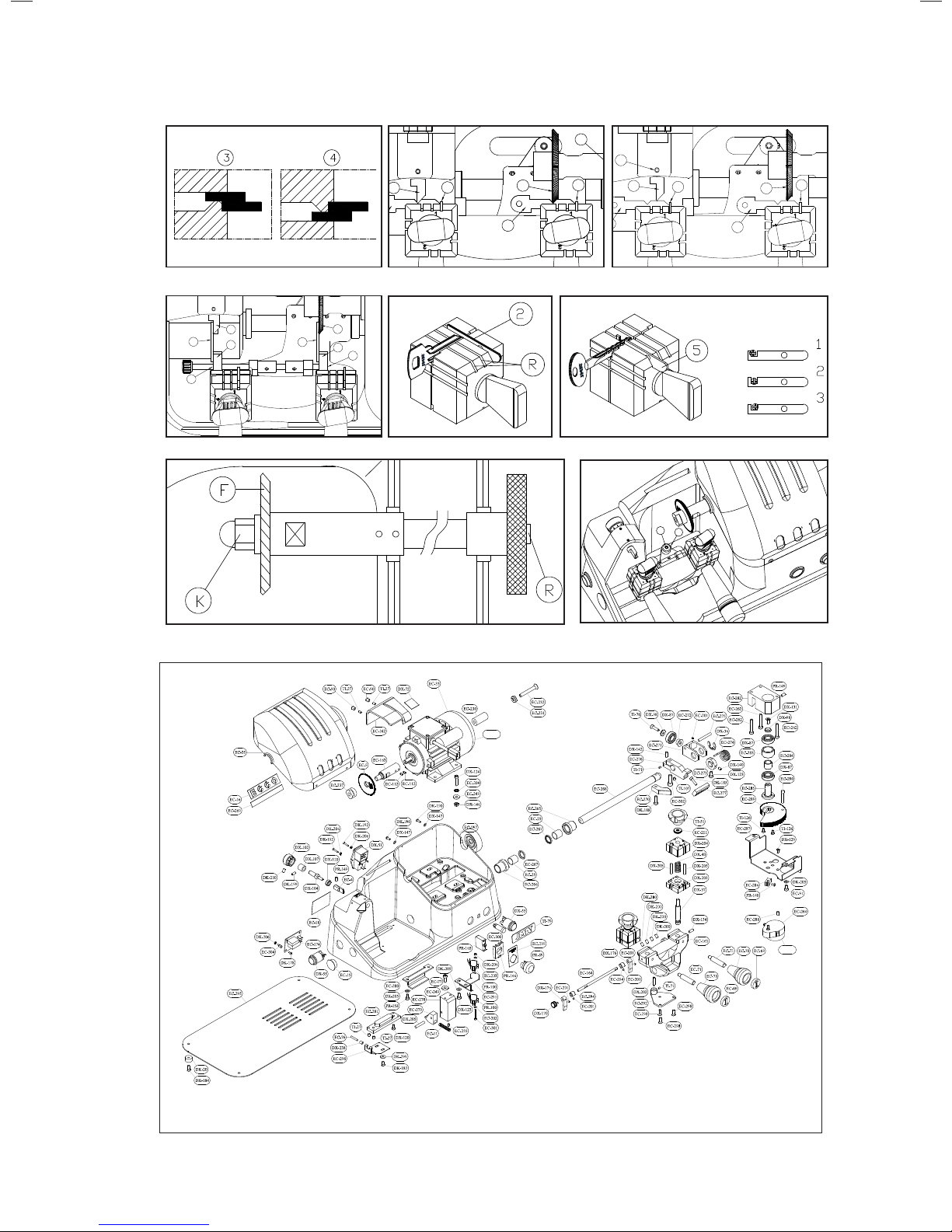

Ver figura 13
7
Page 8
Español
4.4
1
No intente arrancar o manipular la máquina hasta
que todos los temas de seguridad, instrucciones para
la instalación, guía del operario y procedimientos
de mantenimiento, hayan sido cumplimentados y
entendidos.
Desconecte siempre el suministro eléctrico,
2
antes de realizar cualquier trabajo de limpieza o
mantenimiento.
Mantenga siempre limpia la máquina así como su
3
entorno.
Se tiene que trabajar con las manos secas.
4
Se tienen que usar gafas de protección, aunque la
5
máquina tenga protección.
6
Asegúrese de que la máquina tenga toma a tierra.
En caso de urgente necesidad, enclavar el interruptor de
7
emergencia para detener el giro de la fresa.
• Una vez realizado el ajuste de la distancia, volver a
bloquear el espárrago de tope (W) por medio del
espárrago de bloqueo(Z).
• Finalmente, desplazar manualmente el carro hasta
su posición más extrema de la izquierda, y bloquearlo, presionándolo hacia abajo. Volver a accionar el interruptor general de la máquina. Tener
mucho cuidado, ya que al volver a accionar este
interruptor, la máquina se pondrá en funcionamiento instantáneamente, hasta completar el ciclo
de cifrado que había iniciado antes de apagar la
máquina.
Ver figura 14
Recomendaciones de seguridad
8
Page 9
1
Presentation
and general aspects
2
Machine
Characteristcis
General aspects
1.1
The ECCO-AUTOMATIC copying machine has been designed taking current EEC safety regulations into account.
The safety of the personnel involved in the handling
of this type of machines can only be achieved with a
well-designed personal safety programme. This involves
the introduction of a maintenance programme and the
following of certain recommendations, together with
compliance with the safety regulations mentioned in
this manual.
Although the installation of the machine is straightforward, we recommend that you should not try to
install, adjust, or handle it without first reading this
manual.
The machine leaves the factory ready for use; it only
needs to be calibrated for the use that it will be given.
Transport and packaging
1.2
The ECCO-AUTOMATIC machine is presented in a tough
cardboard box, protected by packing foam, of the following dimensions:
Width = 570 mm, length = 520 mm, height = 410 mm
Weight of the machine plus packaging = 22 Kg.
When you unpack the machine, inspect it carefully in
case it has been damaged in transit. If you find any
anomaly, notify the haulier immediately and do not
touch the machine until the haulier’s agent has carried
out the corresponding inspection.
To move the machine from one place to another, we
advise you to lift the machine only by its base.
1.3
Identifying label
The ECCO-AUTOMATIC copying machine has the following identifying label specifying the serial number or
number plate of the machine, the name and address of
the manufacturer, the EC mark, and the year of manufacture. See figure 1
The ECCO-AUTOMATIC is an automatic copying machine
that is both robust and precise. It is designed to duplicate flat keys of cylinder locks, car keys, and cruciform
(cross-shaped) and special keys.
Family of keys
2.1
The ECCO-AUTOMATIC machine copies the following
types of keys:
- Flat keys.
- Car keys.
- Cruciform keys.
Nomenclature of the key
2.2
1
Head
2
Neck
3
Upper stop
4
Lower stop
Notching
5
6
Bit
Blade
7
Tip
8
Main elements of the machine
2.3
Cutter
1
Brush
2
Cutter guard
3
4
Motor guard
4-side clamp
5
6
Clamp handle
7
Slide
8
Slide handles
9
Positioners
10
Slide advance limiter
11
Feeler
12
Depth adjustment command of the feeler
13
Feeler blocking screw
14
Motor/brush start-up push-button
15
Motor start-up front push-button
16
Red ignition pilot light
17
Emergency switch for stopping the milling cutter
Technical data
2.4
The main technical data are quoted below:
Motor: Single-phase 220V, 50Hz, 0.18Kw, 1350 rpm, 1.7 A.
or Single-phase 110V, 60Hz, 0.18Kw, 1700 rpm,
3.14 A.
Cutter: High speed steel (HSS) Δ63 x 16 x 5 mm.
Cutter turning speed: 1,350 rpm.
Clamps: Of steel with 4 trunnion sides.
Displacement of the slide: Automatic, on self-lubricating
bearings, and activated by an off-centre motor-reducer.
Actual run: Axis X = 43 mm. = maximum copying length.
Dimensions: Width = 470 mm, depth = 245 mm, height =
280 mm.
Weight: 22 Kg.
See figure 2
99
English
Page 10
3
Effectiveness
and operation
Components and functional parts
2.5
2.5.1 Accessories See figure 3
1
18-size fixed spanners
2
Spanners for lateral and depth adjustment of
the machine
3
Wedges for the tip stop of the key
4
English
Wedges with notches for copying cruciform
keys
5
Set of Allen keys (2, 2.5, 3, 4, 5).
6
Rods of Δ1.20
Rods of Δ1.70
7
2.5.2 Electrical circuit See figure 4
The main components of the electrical and electronic circuits are as follows:
1
Current collector
2
Circuit breaker
3
Motor
4
Motor-reducer
5
Microswitches
6
Front push-button (copying)
7
Left-hand side push-button (brush)
8
Red pilot light
9
Emergency switch for stopping the milling
cutter
2.5.3 Emergency switch for stopping the milling cutter
To prevent accidents, this automatic key-cutting machine is
equipped with an emergency switch, located on the front
right part of the machine.
In case of emergency, block this switch to stop the cutter
from turning. The cutter will stop immediately, although
the slide will continue to move forward until it has finished
the coding cycle.
If the slide should hit an obstacle, the motor controlling it
will require extra power to move the slide, and the slide
will stop. It will continue working when the obstacle is
removed.
NOTE: While the emergency switch is blocked, the milling
cutter cannot be turned (by starting a coding cycle or by
pressing the button that works the plane). If you wish to
continue using the machine (turning the milling cutter),
the emergency switch must therefore be unblocked.
2.5.4 4-side clamp
The clamp is designed to secure different families of
keys on each side. The figure shows the copying possibilities on each of the sides of the clamp.
1) The copying of a key with support on the
blade:
Side 1: Keys with normal bit.
Side 2: Keys with narrow bit.
2) The copying of a key by trunnion on the guide
(profile):
Side 3: Keys with a guide on the lower part.
Side 4: Keys with a guide on the upper part.
3) The copying of NEIMAN-type keys by trunnion
on the guide.
10
See figure 5
See figure 6
See figure 7
Machine adjustment
3.1
The ECCO-AUTOMATIC copying machine has 3 types of
adjustment (Lateral, Depth of cut, and Positioners).
The copying machine is supplied with three adjustments
having been carried out, as these are determined during
the assembly stage of the machine. Only in exceptional
cases will the machine need a lateral adjustment or an
adjustment of the positioners. In contrast, each time
the cutter is changed a depth of cut adjustment must
be carried out if optimum copying quality is to be guaranteed.
3.1.1 Side control and adjustment
• Secure the adjustment keys (2) on face no. 1 of the
clamps, going as far as the tip stop plates (3) (with
these inserted into the groove located further to
the right).
• Unblock the slide and bring the clamps near to the
copying index (I) and the cutter (F). To do this, the
steps below must be followed:
- Start the cutting cycle.
- When the feeler touches the bit of the key, turn
off the machine by activating the general switch
located at the back.
- At this point, unplug the power cable as a safety
measure.
• Bring the clamps with the adjustment keys (2)
towards the copying index (I) and the cutter (F), in
such a way that the adjustment keys are correctly
positioned regarding the copying index and the
cutter.
• If the notches of the adjustment keys do not duly
coincide with the copying index and the cutter,
proceed as follows:
- By loosening slightly the studs (T) of the axis we
can move the cutter to the right or to the left.
The cutter should be moved to a position in which
it coincides on the notch of the corresponding
adjustment key. To carry out this operation it is
necessary to release the motor guard in advance.
- The distance is thus adjusted, with the copying
index (I) and the cutter (F) coinciding in the respective rebates of the adjustment keys. Secure
the studs (T) of the axis.
• Finally, move the slide manually towards the fur-
thest position on the left, and block it by pressing
downwards. Activate the general machine switch
again. Take great care, as when this switch is activated again the machine will start up instantaneously
until the cutting cycle that had been started before
turning off the machine is completed.
NOTE: After a lateral adjustment, an adjustment of
the positioners is always carried out.
See figure 8
3.1.2 Control and adjustment of the depth of cut
• Secure the adjustment keys (2) on face no. 1 of the
clamps, going as far as the tip stop plates (3) (with these
inserted into the groove located furthest to the right).
• Unblock the slide and bring the clamps nearer to the
copying index (I) and the cutter (F). To do this, the steps
below must be followed:
- Start the cutting cycle.
Page 11
- When the feeler touches the bit of the key, turn off
the machine by activating the general switch located
at the back.
- At this point, unplug the power cable as a safety measure.
• Bring the clamps with the adjustment keys (2) towards the
copying index (I) and the cutter (F), in such a way that the
adjustment keys rest on the copying index and the cutter.
• Turn the cutter by hand. If it touches the adjustment key
slightly, the machine is correctly adjusted.
• If when the cutter is turned it moves freely without
touching anything, this indicates that the cutter is retarded
in relation to the feeler and that the machine cutting is
insufficient. On the contrary, if the cutter is blocked at the
adjustment key, this means that the cutter is ahead of the
feeler and that the machine cutting is excessive.
• If any of these incidents occur, proceed as follows:
- Release the stud (L) blocking the copying index (I) and
turn the micrometric screw (H).
- Advance or retard the copying index until the cutter
turns and touches the adjustment key slightly. Then tighten the screw (L) of the copying index and the machine
will be operating perfectly.
• Finally, move the slide manually towards the furthest
position on the left, and block it by pressing downwards.
Activate the general machine switch again. Take great
care, as when this switch is activated again the machine
will start up instantaneously until the cutting cycle that
had been started before turning off the machine is completed.
See figure 9
3.1.3 Control and adjustment of the positioners
• The left face of the positioner on the right-hand
side (P2) must coincide with the left-hand side
of the cutter (F) when the slide is to the extreme
right; these sides of the cutter and the positioner
determine the start of the copying cycle for the
key. In order to carry out this adjustment, follow
the steps below:
- Turn off the machine by using the general switch
to the rear.
- Unblock the slide and move it manually to the
extreme right; release the slide when this position
is reached.
- On supporting the tip stop plate (2) on the left-
hand side of the cutter (F), the left-hand side of
the positioner (P2) must coincide with the tip stop
plate (2).
- If this does not occur, release the stud (T2) secu-
ring the positioner (P2) and secure it again in its
correct position.
• The distance between the right positioner (P2) and
the left positioner (P1) must coincide with the distance between the cutter (F) and the copying index
(I). In order to carry out this adjustment therefore,
follow the steps below:
- Keep the machine switched off and the slide in an
extreme right-hand position.
- On supporting the tip stop plate (2) on the left-
hand side of the copying index (1), the left-hand
side of the positioner (P1) must coincide with the
tip stop plate (2).
- If this does not occur, release the stud (T1) secu-
ring the positioner (P1) and secure it again in its
correct position.
• Finally, replace the slide in the rest position.
See figure 10
Key copying operation
3.2
BEWARE! When used correctly, the ECCO-AUTOMATIC
copying machine is absolutely safe. However, it should not
be forgotten that the work cycle is automatic and does not
involve handling by the operator.
Therefore, if the copier should involuntarily move his/her
hands too close to the work area of the machine, there
may be a risk of cut or crushed fingers.
In case of emergency, block this switch to stop the cutter
from turning.
BEWARE! To work in total safety during the various
copying stages, follow these instructions:
• Work with dry hands.
• The cutter guard should be in place in any copying ope-
ration.
• Use protective goggles.
• Make sure the machine is connected to earth.
• Do not move hands near the cutter when it is in opera-
tion.
• Only turn on the machine when slide operations have
finished (secure key in the clamp, etc)
3.2.1 Copying a key
• Turn the clamps in order to locate the correct bloc-
king side of the key, according to the type of key
to be copied.
• Both the original key and the key blank should be
introduced through the left side of the respective
clamps.
• To make a copy, place the original key in the left-
hand clamp and the key blank in the right-hand
clamp, making sure to:
- Support the key stop against the positioner.
- Press the clamp, keeping the blade of the key duly
supported on the base of the clamp.
• Remove the positioners.
• Unblock the slide by pressing downwards, and
drag it in this position towards the extreme right.
In this position, release the slide gently.
• Press the two start-up push-buttons at the same
time (for some 3 seconds). These buttons are the
one on the left-hand side of the machine and the
one on the front of it.
• The copying cycle will begin. This cycle will last
approximately 30 seconds.
• At the end of the copying cycle, the cutter and the
slide stop automatically.
• Block the slide again in its rest position by pressing
downwards, and later release it gently.
• Release the keys from the clamps.
• Activate the brush by using the left-hand side
push-button in order to eliminate the shavings.
NOTE: The front red pilot light is always on and indicates
that the copier is being supplied with power.
NOTE: For optimum operation of the machine, it is advisable to replace the cutter when it is worn or blunt. It must be
taken into account that the time the cutters lasts depends
on several factors (mainly on the material of the keys being
copied) but as a guide the cutter may be said to be capable
of cutting some 5000 keys.
1111
English
Page 12
4
Maintenance
and safety
3.2.2 Copying a key without a stop
• Introduce the two wedges (2) into one of the ver-
tical grooves (R) of each clamp, depending on the
length of the key to be copied.
• Support the tips of the keys against the wedges (2).
The keys will thus be adjusted.
• Finally, press the clamps and withdraw the wedges (2).
• Before starting the cutting cycle, check that the
English
start of the notching of the key is to the right of
the tip of the feeler (to make sure that all the
teeth of the key will be reproduced), and that the
head of the key is to the left of the tip of the feeler
(to make sure that there will not be an undesired
collision between the head of the key and the tip
of the feeler).
3.2.3 Copying a cruciform key
• This type of key is copied on side 1 of the clamp.
• The keys must always be introduced into the
clamps from left to right.
• Introduce the two wedges (5), with the opening
or rebate facing upwards, into one of the vertical
grooves (R) of the clamp, depending on the length
of the key to be copied.
• Support the tips of the keys against the wedges (5).
The keys will thus be adjusted.
• Finally, press the clamps and withdraw the wedges (5).
• The cutting of the key is carried out in three ope-
rations, turning and supporting each time the stop
of the key against the wedge (5).
• Before starting the cutting cycle, check that the
start of the notching of the key is to the right of
the tip of the feeler (to make sure that all the
teeth of the key will be reproduced), and that the
head of the key is to the left of the tip of the feeler
(to make sure that there will not be an undesired
collision between the head of the key and the tip
of the feeler).
See figure 11
See figure 12
When carrying out any maintenance operation, the
following conditions must be complied with:
Never carry out any maintenance with the machine
1
in operation.
2
The electric power cable must be disconnected.
3
The instructions in this manual must be closely followed.
4
Use original spare parts.
Changing the cutter
4.1
To change the cutter proceed as follows:
Turn off the machine using the general switch and
1
disconnect the power cable.
Loosen the two studs of the cutter guard and remove
2
it momentarily.
Using the two 18-size fixed spanners, block the axis of
3
the cutter and release the nut (K) –left-hand thread
– securing the cutter (F).
Replace the cutter and finally replace the cutter
4
guard.
After changing the cutter it is advisable to carry out a
5
lateral and depth adjustment of the copier.
Changing the brush
4.2
To change the brush proceed as follows:
Turn off the machine using the general switch and
1
disconnect the power cable.
Loosen the two studs of the cutter guard and remove
2
it momentarily.
Using the two 18-size fixed spanners, block the axis
3
of the cutter and release the screw (R) using an Allen
key.
Replace the brush and finally replace the cutter guard
4
See figure 13
Adjusting the depth of the slide
4.3
This adjustment serves to protect the clamps from possible
collisions between the feeler and the cutter.
The distance between the cutter-feeler and the clamps
should be about 0.15 mm. If this distance is changed, proceed as follows:
• Unblock the slide and bring the clamps near to the
feeler and the cutter. In order to do this, follow the
steps below:
- Place any key in the left-hand clamp and start the
cutting cycle.
- When the feeler is more or less in the middle of
the bit of the key, turn off the machine by activating the general switch to the rear.
- Disconnect the power cable as a security measure.
- Take out the key that was secured to the lefthand clamp.
• Loosen slightly the blocking stud (Z) using an Allen
key.
• By turning the stop stud (W) clockwise or anticloc-
kwise, the clamps can be moved towards or away
from the cutter and feeler.
12
Page 13
• Once the distance adjustment has been carried out,
block again the stop stud (W) by using a blocking
stud (Z).
• Finally, move the slide manually towards the fur-
thest position on the right, and block it by pressing
downwards. Activate the general machine switch
again. Take great care, as when this switch is activated again the machine will start up instantaneously
until the cutting cycle that had been started before
turning off the machine is completed.
Safety recommendations
4.4
1
Do not try to start up or handle the machine until all
security aspects, installation instructions, the operating
guide, and maintenance procedures have been considered and understood.
2
Always cut off the power supply before carrying out any
cleaning or maintenance work.
3
Always keep the machine and its surroundings clean.
4
Always work with dry hands.
Protective goggles should be used even if the machine
5
has protection elements.
6
Make sure the machine has an earth connection.
In case of emergency, block this switch to stop the cutter
7
from turning.
See figure 14
English
1313
Page 14
1
Vorstellung
und grundlegende begriffe
2
Eigenschaften
der maschine
Deutsch
Allgemeines
1.1
Die Schlüsselkopiermaschine ECCO-AUTOMATIC ist
unter Berücksichtigung der in der EWG geltenden
Sicherheitsnormen konstruiert worden.
Die Sicherheit des mit der Bedienung dieser Art von
Maschinen beauftragten Personals kann nur mit einem
geeigneten Programm für die persönliche Sicherheit
sowie der Anwendung eines Wartungsprogramms und
der Einhaltung der empfohlenen Ratschläge sowie der
in diesem Handbuch enthaltenen Sicherheitsnormen
erreicht werden.
Obwohl die Installation der Maschine keinerlei
Schwierigkeiten mit sich bringt, sollte trotzdem zunächst
das vorliegende Handbuch gründlich gelesen werden,
bevor mit Installation, Einstellungen oder Handhabung
der Maschine begonnen wird.
Die Maschine wird werkseitig bereits gebrauchsfertig
ausgeliefert, sodass lediglich die Kalibrierung der zum
Einsatz kommenden Werkzeuge vorgenommen werden
muss.
Transport und verpackung
1.2
Die Maschine ECCO-AUTOMATIC wird in widerstandsfähiger Kartonverpackung mit einem Schutz aus
Verpackungsschaum geliefert. Die Verpackung hat folgende Abmessungen:
Breite = 570 mm, Länge = 520 mm, Höhe = 410mm
Maschinengewicht = 22 kg
Beim Auspacken der Maschine ist sorgfältig auf even-
tuelle Transportschäden zu achten. Bei vorhandenen
Schäden ist umgehend der Spediteur zu verständigen.
Belassen Sie die Maschine wie sie ist, bis der Vertreter
der Spedition die entsprechende Überprüfung vorgenommen hat.
Um die Maschine von einer Stelle zur anderen zu
bewegen, ist es empfehlenswert, die Maschine am
Maschinenbett und nicht an den Teilen anzuheben.
Typenschild
1.3
Die Schlüsselkopiermaschine ECCO-AUTOMATIC ist mit
einem Typenschild versehen, aus dem die Seriennummer
oder das Kennzeichen der Maschine, der Name und die
Anschrift des Herstellers, die CE-Kennzeichnung und
das Baujahr hervorgehen.
Siehe Abbildung Nr.1
Die Maschine ECCO-AUTOMATIC ist eine automatische,
robuste und präzise Kopiermaschine zum Kopieren von
Flachschlüsseln für Zylinderschlüssel, Fahrzeugschlüssel,
Kreuzschlüssel und Spezialschlüssel.
Schlüsselfamilie
2.1
Die Maschine ECCO-AUTOMATIC fertigt Kopien der folgenden Schlüsselarten an:
- Flachschlüssel
- Fahrzeugschlüssel
- Kreuzschlüssel
Nomenklatur des schlüssels
2.2
1
Schlüsselkopf
2
Schaft
3
ObererAnschlag
4
Unterer Anschlag
Zahnung
5
6
Schlüsselbart
Rückseite
7
Spitze
8
Hauptbestandteile der maschine
2.3
Fräser
1
Bürste
2
Abdeckung Fräser
3
4
Motorabdeckung
Spannbacke 4-seitig
5
6
Handgriff der Spannbacke
7
Schlitten
8
Hebel Schlitten
9
Positionierer
10
Vorschubbegrenzer Schlitten
11
Fühler
12
Steuerung Tiefenregler des Fühlers
13
Blockierungsschraube Fühler
14
Druckknopf für Start Motor/Bürste
15
Drucktaste Frontseite Motor Start
16
Rote Betriebsleuchte
17
Notaus-Schalter zum Anhalten der Fräse
Technische daten
2.4
Nachfolgend die wichtigsten technischen Daten:
Motor: Einphasig 220V; 50Hz; 0.18 kW, 1350 Upm, 1.7 A
o Einphasig 110V, 60Hz, 0.18kW, 1700 Upm, 3.14 A.
Fräser: HSS-Stahl Δ63 x 16 x 5 mm.
Drehgeschwindigkeit Fräser: 1.350 Upm.
Spannbacken: Stahl, mit 4 Klemmseiten.
Schlittenbewegung: Automatisch, auf selbstschmierenden
Lagern, Antrieb über Untersetzungsgetriebe und Exzenter.
Nutzhub: X-Achse= 43 mm. = maximale Zahnungslänge.
Abmessungen: Breite = 470 mm, Tiefe = 245 mm, Höhe =
280 mm.
Gewicht: 22 Kg.
Siehe Abbildung Nr.2
1414
Page 15
3
Betriebsfähigkeit
und funktionsweise
Komponenten und funktionsbauteile
2.5
2.5.1 Zubehör Siehe Abbildung Nr.3
1
18er Maulschlüssel
2
Schlüssel für die seitliche und Tiefeneinstellung
der Maschine.
3
Unterlegscheiben für Anschlag Schlüsselspitze.
4
Unterlegscheiben mit Ausschnitt zum Kopieren
eines Kreuzschlüssels
5
Satz Inbusschlüssel (2, 2.5, 3, 4, 5).
6
Stäbe Δ1,20
Stäbe Δ1,70
7
2.5.2 Stromkreis Siehe Abbildung Nr.4
Bei den wichtigsten Komponenten des Stromkreises und
des Elektronikkreislaufs handelt es sich um Folgende:
1
Stromanschluss
2
Unterbrecher
3
Motor
4
Untersetzungsgetriebe
5
Mikroschalter
6
Drucktaste Frontteil (Kopieren)
7
Drucktaste linke Seite (Bürste)
8
Rote Leuchte
9
Notaus-Schalter zum Anhalten der Fräse
2.5.3 Notaus-Schalter zum Anhalten der Fräse
Da es sich um einen automatische Kopiermaschine handelt,
verfügt diese zum Zwecke der Vermeidung von Unfällen
über einen Notaus-Schalter an der rechten Stirnseite.
In absoluten Notfällen blockieren Sie bitte diesen Schalter,
um die Drehung der Fräse anzuhalten. Die Fräse wird
sofort gestoppt, der Vorschub des Schlittens wird jedoch
fortgesetzt, bis sein Zyklus beendet ist.
Sollte der Schlitten auf seinem Weg auf ein Hindernis
stoßen, erfasst sein Antriebsmotor die zum Bewegen des
Schlittens notwendige zusätzliche Kraft und stoppt. Nach
Entfernen des Hindernisses setzt der Schlitten seinen Weg
fort.
ANMERKUNG: Solange der Notaus-Schalter blockiert ist,
kann die Fräse nicht drehen (weder wenn man einen
Chiffrierungszyklus startet noch wenn man die Taste zum
Aktivieren der Bürste betätigt). Um also mit der Maschine
weiterarbeiten zu können (einschließlich Drehen der Fräse),
muss der Notausschalter zunächst entriegelt werden.
Siehe Abbildung Nr.5
2.5.4 Spannbacken (4 seitig)
Die Spannbacke ist so ausgelegt, das auf jeder Seite unterschiedliche Schlüsselfamilien gespannt werden können. Die
Abbildung zeigt die Kopiermöglichkeiten der einzelnen
Seiten der Spannbacke.
1) Kopieren des Schlüssels mit Auflage auf
Rückseite:
Seite 1: Schlüssel mit normalem Bart.
Seite 2: Schlüssel mit schmalem Bart.
2) Kopieren des Schlüssels mit Klemmung in
Führung (Profil):
Seite 3: Schlüssel mit Führung am unteren Teil.
Seite 4: Schlüssel mit Führung am oberen Teil.
3) Kopieren von Schlüsseln des Typs NEIMAN,
mit Klemmung in Führung.
Siehe Abbildung Nr.6
Siehe Abbildung Nr.7
Einstellen der maschine
3.1
Der Kopierautomat ECCO-AUTOMATIC hat drei
Einstellung (seitlich, Schnitttiefe und Positionierer).
Die Maschine wird werkseitig eingestellt geliefert, da
die Einstellungen bei der Montage der Maschine festgelegt werden. Nur in besonderen Ausnahmefällen wird
der Kopierautomat einer seitlichen Einstellung oder
der Einstellung der Positionierer bedürfen. Bei jedem
Wechsel des Fräsers muss jedoch eine Einstellung der
Schnitttiefe erfolgen, wenn ein optimales Ergebnis der
Kopierqualität erzielt werden soll.
3.1.1 Seitliche Steuerung und Einstellung
• Die Einstellschlüssel (2) in Seite 1 der Klemmbacken
einspannen, dabei muss der Anschlag gegen die
Anschlagsbleche der Spitze (3) erfolgen muss (diese müssen in die Nut eingeführt werden, die am weitesten
rechts liegt).
• Den Schlitten entriegeln und die Klemmbacken an den
Kopierindex (I) und den Fräser (F) heranführen. Um
diesen Punkt auszuführen, müssen folgende Schritte
befolgt werden:
- Den Zahnungszyklus starten.
- Wenn der Fühler den Schlüsselbart berührt, die
Maschine mittels des Hauptschalters auf der Rückseite
ausschalten.
- In diesem Moment aus Sicherheitsgründen den
Netzanschluss unterbrechen.
• Die Klemmbacken mit den Einstellschlüsseln (2) an
den Kopierindex (I) und den Fräser (F) heranführen, so
dass die Einstellschlüssel die korrekte Position bzgl. des
Kopierindex und des Fräsers haben.
• Wenn die Nuten der Einstellschlüssel nicht korrekt mit
dem Kopierindex und dem Fräser übereinstimmen,
gehen Sie bitte folgendermaßen vor:
- Die Klemmschrauben (T) der Achse leicht lockern. Auf
diese Weise kann der Fräser nach rechts oder links
verschoben werden. Der Fräser muss dabei auf eine
Position verschoben werden, auf der er mit der Nut
des entsprechenden Einstellschlüssels übereinstimmt.
Um diese Operation vorzunehmen, muss zuvor die
Motorabdeckung abgenommen werden.
- Der Abstand ist eingestellt, wenn der Kopierindex (I)
und der Fräser (F) mit den entsprechenden Nuten
der Einstellschlüssel übereinstimmen. Abschließend die
Klemmschrauben (T) der Achse festziehen.
• Abschließend den Schlitten auf seine extreme linke
Außenposition verfahren und ihn blockieren, indem man
ihn nach unten drückt. Dann erneut den Hauptschalter der
Maschine betätigen. Seien Sie dabei bitte vorsichtig, den
beim Betätigen dieses Schalters geht die Maschine setzt die
Maschine sofort den Betrieb fort, bis der vor dem Ausschalten
begonnene Zahnungsvorgang abgeschlossen ist.
ANMERKUNG: Nach der seitlichen Einstellung müssen
stets die Positionierer eingestellt werden. Siehe Abbildung
Nr.8
3.1.2 Steuerung und Einstellung der Schneidtiefe
• Die Einstellschlüssel (2) in Seite 1 der Klemmbacken einspan-
nen, dabei muss der Anschlag gegen die Anschlagsbleche
der Spitze (3) erfolgen muss (diese müssen in die Nut eingeführt werden, die am weitesten rechts liegt).
• Den Schlitten entriegeln und die Klemmbacken an den
Kopierindex (I) und den Fräser (F) heranführen. Um diesen Punkt auszuführen, müssen folgende Schritte befolgt
werden:
1515
Deutsch
Page 16
Deutsch
- Den Zahnungszyklus starten.
- Wenn der Fühler den Schlüsselbart berührt, die Maschine
mittels des Hauptschalters auf der Rückseite ausschalten.
- In diesem Moment aus Sicherheitsgründen den
Netzanschluss unterbrechen.
• Die Klemmbacken mit den Einstellschlüsseln (2) an den
Kopierindex (I) und den Fräser (F) heranführen, so dass
die Einstellschlüssel auf dem Kopierindex und dem Fräser
aufliegen.
• Den Fräser mit der Hand drehen. Wenn dieser leicht an dem
Einstellschlüssel streift, ist die Maschine korrekt eingestellt.
• Wenn der Fräser frei dreht und die Einstellschlüssel nicht
streift, so heißt das, dass sich der Fräser im Verhältnis
zum Fühler zu weit hinten befindet und der Fräsvorgang
unzureichend ist. Wenn sich der Fräser dagegen am
Einstellschlüssel festklemmt, zeigt das, dass sich der Fräser
im Verhältnis zum Fühler zu weit vorn befindet und der
Fräsvorgang zu stark ist.
• Sollte einer dieser Fälle auftreten, gehen Sie bitte folgender-
maßen vor:
-
Lösen Sie die Klemmschraube (L), mit der der Kopierindex (I)
festgestellt ist und drehen Sie die Mikrometerschraube (H).
- Fahren Sie den Kopierindex vor oder zurück, bis der
Fräser den Einstellschlüssel ganz leicht streift. Ziehen Sie
dann die Schraube (L) des Kopierindexes wieder an.
Die Maschine befindet sich dann in ordnungsgemäßem
Betriebszustand.
•
Abschließend den Schlitten auf seine extreme linke
Außenposition verfahren und ihn blockieren, indem man
ihn nach unten drückt. Dann erneut den Hauptschalter der
Maschine betätigen. Seien Sie dabei bitte vorsichtig, den
beim Betätigen dieses Schalters geht die Maschine setzt die
Maschine sofort den Betrieb fort, bis der vor dem Ausschalten
begonnene Zahnungsvorgang abgeschlossen ist.
Siehe Abbildung Nr.9
- Wenn dem nicht so ist, lösen Sie die Klemmschraube
(T1), mit der der Positionierer (P1) festgeschraubt ist
und ziehen sie danach auf der korrekten Position
wieder an.
• Abschließend haken Sie den Schlitten wieder auf sei-
ner Ruheposition fest.
Kopieren des schlüssels
3.2
ACHTUNG! Bei korrekter Benutzung ist die ECCOAUTOMATIC Kopiermaschine vollkommen sicher. Es darf
jedoch nicht vergessen werden, dass der Arbeitszyklus
automatisch erfolgt und keine Intervention des Bedieners
notwendig ist.
Wenn der Bediener mit den Händen in den Arbeitsbereich
kommt, besteht daher die Gefahr von
Quetschungen und Schnittverletzungen.
In absoluten Notfällen blockieren Sie bitte den NotausSchalter, um die Drehung der Fräse anzuhalten.
ACHTUNG! Um während der verschiedenen Kopierphasen
unter vollkommen sicheren Bedingungen zu arbeiten,
befolgen Sie bitte diese Hinweise:
• Arbeiten Sie nur mit trockenen Händen.
• Die Abdeckung des Fräsers muss bei allen Kopiervorgängen
eingesetzt sein.
• Benutzen Sie Schutzbrillen.
• Vergewissern Sie sich, dass die Maschine geerdet ist.
• Halten Sie die Hände von dem Fräser fern, solange dieser
in Bewegung ist.
• Die Maschine erst in Gang setzen, wenn die Operationen
mit dem Schlitten beendet sind (Klemmen des Schlüssels
in der Klemmbacke, etc.).
Siehe Abbildung Nr.10
3.2.1 Kopieren des Schlüssels
3.1.3 Steuerung und Einstellen der Positionierer
• Die linke Seite des Positionierers der rechten Seite (P2)
muss mit der linken Seite des Fräsers (F) übereinstimmen, wenn sich der Schlitten auf seiner äußersten
rechten Position befindet. Diese Seiten des Fräsers
und des Positionierers bestimmen den Beginn des
Schlüsselkopierzyklus. Um die Einstellung vorzunehmen, gehen Sie bitte folgendermaßen vor:
- Die Maschine mit Hilfe des Hauptschalters auf der
Rückseite ausschalten.
-
Den Schlitten entriegeln und manuell bis ans rechte Ende
fahren. Auf dieser Position den Schlitten leicht lösen.
- Wenn das Anschlagsblech der Spitze (2) an der linken
Seite des Fräsers (F) anliegt, muss die linke Seite des
Positionierers (P2) ebenfalls mit dem Anschlagsblech
der Spitze (2) übereinstimmen.
- Wenn dem nicht so ist, die Klemmschraube (T2) lösen,
mit der der Positionierer (P2) festgeschraubt ist dann
auf der korrekten Position wieder festziehen.
• Der Abstand zwischen dem Positionierer der rechten
Seite (P2) und dem Positionierer der linken Seite
(P1) muss mit dem Abstand zwischen dem Fräser (F)
und dem Kopierindex (I) übereinstimmen. Um die
Einstellung vorzunehmen, gehen Sie bitte folgendermaßen vor:
-
Die Maschine muss ausgeschaltet sein, der Schlitten
muss sich auf seiner äußert rechten Position befinden.
- Wenn das Anschlagsblech der Spitze (2) an der linken
Seite des Kopierindexes (I) anliegt, muss die linke
Seite des Positionierers (P1) mit dem Anschlagsblech
der Spitze (2) übereinstimmen.
1616
• Die Klemmbacken drehen, um je nach Art des
zu kopierenden Schlüssels die korrekte Seite zum
Blockieren desselben zu finden..
• Sowohl der Originalschlüssel als auch der
Schlüsselrohling müssen von der linken Seite in die
jeweiligen Spannbacken eingeführt werden.
• Den Originalschlüssel in die linke Spannbacke ein-
führen, den Schlüsselrohling in die rechte. Vergewissern
Sie sich dabei, dass:
- Der Anschlag des Schlüssels am Positionierer
anliegt.
- Die Spannbacke festgezogen wird, wobei der
Schlüsselrücken ordnungsgemäß auf dem Boden
der Spannbacke aufliegen muss.
• Die Positionierer zurück fahren.
• Den Schlitten entriegeln, in dem man ihn nach oben
drückt, und auf dieser Position bis ans äußerste rechte
Ende ziehen. Auf dieser Position den Schlitten vorsichtig loslassen.
• Gleichzeitig die beiden Starttasten betätigen (3
Sekunden lang). Diese Starttasten befinden sich zum
einen auf der linken Seite der Maschine, zum anderen
an der Stirnseite der Maschine.
• Der Kopierzyklus beginnt. Diese Zyklus dauert ca. 30
Sekunden.
• Am Ende des Kopierzyklus stoppen der Fräser und der
Schlitten automatisch.
• Den Schlitten wieder auf seiner Ruheposition blockie-
ren, indem man ihn nach unten drückt und danach
vorsichtig loslässt.
• Die Schlüssel aus den Spannbacken nehmen.
• Mit der Taste auf der linken Seite die Bürste aktivieren,
um Grate zu entfernen.
Page 17
4
Wartung
und sicherheit
ANMERKUNG: Die rote vordere Lampe leuchtet immer und
zeigt an, dass das Kopiergerät mit Strom versorgt wird.
ANMERKUNG: Für den optimalen Betrieb der Maschine muss
der Fräser ausgetauscht werden, sobald er abgenutzt ist (stumpf). Dabei ist zu beachten, dass die Lebensdauer des Fräsers von
verschiedenen Faktoren abhängt (hauptsächlich vom Material
der Schlüssel, die gezahnt werden). Als Richtwert kann jedoch
gesagt werden, dass die Lebensdauer eines Fräsers bei ca. 5.000
gezahnten Schlüsseln liegt.
3.2.2 Kopieren von Schlüsseln ohne Anschlag
• Die beiden Keile (2) in die senkrechten Schlitze (R)
der einzelnen Spannbacken einführen, je nachdem,
wie lang der zu kopierende Schlüssel ist.
• Die Schlüsselspitzen auf die Keile (2) auflegen. So
sind die Schlüssel ausgerichtet.
• Abschließend die Spannbacken anziehen und die
Keile herausnehmen (2).
• Bevor der Zahnungszyklus gestartet wird, prüfen Sie
bitte, dass der Anfang der Zahnung des Schlüssels
auf der rechten Seite der Fühlerspitze liegt (um
sicherzustellen, dass alle Zähne des Schlüssels
kopiert werden) und dass der Schlüsselkopf links
von der Fühlerspitze ist (um sicherzustellen, dass
es zu keiner ungewünschten Kollision zwischen
Schlüsselkopf und Fühlerspitze kommt).
Siehe Abbildung Nr.11
3.2.3 Kopieren von Kreuzschlüsseln
• Diese Schlüsselart wird auf Seite 1 der Spannbacke
kopiert.
• Die Schlüssel müssen stets von links nach rechts in
die Spannbacke eingesetzt werden.
• Die Keile (5) mit der Öffnung bzw. dem Absatz nach
oben in eine der Vertikalnuten (r) der Spannbacke
einführen, je nachdem, wie lang der zu kopierende
Schlüssel ist.
• Die Anschläge der Schlüssel auf die Keile (5) stüt-
zen. So sind die Schlüssel ausgerichtet.
• Abschließend die Spannbacken festziehen und die
Keile herausnehmen (5).
• Die Zahnung des Schlüssels erfolgt in drei
Arbeitsgängen, wobei jedes Mal der Anschlag des
Schlüssels gedreht und gegen den Keil (5) gestützt
werden muss.
• A Bevor der Zahnungszyklus gestartet wird, prüfen
Sie bitte, dass der Anfang der Zahnung des Schlüssels
auf der rechten Seite der Fühlerspitze liegt (um
sicherzustellen, dass alle Zähne des Schlüssels
kopiert werden) und dass der Schlüsselkopf links
von der Fühlerspitze ist (um sicherzustellen, dass
es zu keiner ungewünschten Kollision zwischen
Schlüsselkopf und Fühlerspitze kommt).
Siehe Abbildung Nr.12
Bei der Ausführung von Wartungsarbeiten müssen stets
folgende Bedingungen beachtet werden:
Es dürfen keine Wartungsarbeiten bei laufender
1
Maschine durchgeführt werden.
2
Netzstecker ziehen.
3
Alle Anweisungen des vorliegenden Handbuchs sind
strikt zu befolgen.
4
Ausschließlich Originalersatzteile verwenden.
Wechsel des fräsers
4.1
Um den Fräser auszutauschen, gehen Sie bitte folgendermaßen vor:
Die Maschine mit dem Hauptschalter ausschalten und
1
den Netzkontakt unterbrechen.
Die zwei Schrauben der Fräsenverkleidung lösen und
2
vorübergehend abnehmen.
Den Fräser austauschen und danach die Fräsenverkleidung
3
wieder anbringen.
Nach dem Fräsenwechsel sollte immer eine seitli-
4
che Einstellung sowie eine Tiefeneinstellung der
Kopiermaschine vorgenommen werden.
Wechsel der bürste
4.2
Um die Bürste auszutauschen, gehen Sie bitte folgendermaßen vor:
Die Maschine mit dem Hauptschalter ausschalten und
1
den Netzkontakt unterbrechen.
Die zwei Schrauben der Fräsenverkleidung lösen und
2
vorübergehend abnehmen.
Mit einem 18er Steckschlüssel die Fräserachse blockie-
3
ren, die Schraube (R) mit einem Inbusschlüssel lösen.
Anschließend die Bürste austauschen und die
4
Fräserverkleidung erneut anbringen.
Tiefeneinstellung des schlittens
4.3
Mit dieser Einstellung werden die Klemmbacken vor möglichen Zusammenstößen mit dem Fühler und dem Fräser
geschützt.
Der Abstand zwischen Fräser-Fühler und Klemmbacken
muss ca. 0,15 mm betragen. Sollte sich dieser Abstand verschieben, gehen Sie bitte folgendermaßen vor:
• Den Schlitten entriegeln und die Klemmbacken an
den Fühler und den Fräser heranführen. Dazu ist
folgendermaßen vorzugehen:
- Einen beliebigen Schlüssel in die Spannbacke der
linken Seiten einsetzen und den Zahnungszyklus
beginnen.
- Wenn sich der Fühler mehr oder weniger in der
Mitte des Schlüsselbartes befindet, die Maschine
mit Hilfe des Hauptschalters auf der Rückseite der
Maschine ausschalten.
- Aus Sicherheitsgründen den Netzanschluss unterbrechen.
- Den in der Spannbacke eingesetzten Schlüssel
herausnehmen.
• Die Klemmschraube (Z) mit Hilfe eines Inbusschlüssels
etwas lösen.
• Dreht man nun die Anschlagsschraube (W) im bzw.
gegen den Uhrzeigersinn, werden die Spannbacken
vom Fräser und Fühler fortbewegt bzw. diesen
angenähert.
Siehe Abbildung Nr.13
Deutsch
1717
Page 18
Deutsch
• Nach der Einstellung des Abstands muss die
Anschlagsschraube (W) erneut mit Hilfe der
Klemmschraube (Z) blockiert werden.
• Abschließend den Schlitten per Hand auf seine
äußerste rechte Position verfahren und blockieren, indem man ihn nach unten drückt. Den
Hauptschalter der Maschine einschalten. Seien Sie
dabei bitte vorsichtig, den beim Betätigen dieses
Schalters geht die Maschine setzt die Maschine
sofort den Betrieb fort, bis der vor dem Ausschalten
begonnene Zahnungsvorgang abgeschlossen ist.
Sicherheitsempfehlungen
4.4
1
Die Maschine weder starten noch bedienen, bevor nicht
alle Anweisungen zu sicherheitsrelevanten Themen,
zur Installation sowie die Hinweise des Bediener- und
Instandhaltungshandbuchs erfüllt und verstanden worden sind.
2
Vor der Durchführung von Reinigungs- oder
Wartungsarbeiten ist stets die Stromversorgung zu
unterbrechen.
Sowohl die Maschine als auch ihre Umgebung stets in
3
sauberem Zustand halten.
Nur mit trockenen Händen arbeiten.
4
Schutzbrille benutzen, auch wenn die Maschine mit
5
einer Schutzvorrichtung ausgestattet ist.
6
Die Maschine muss ordnungsgemäß geerdet sein.
7
In absoluten Notfällen blockieren Sie bitte den NotausSchalter, um die Drehung der Fräse anzuhalten.
Siehe Abbildung Nr.14
1818

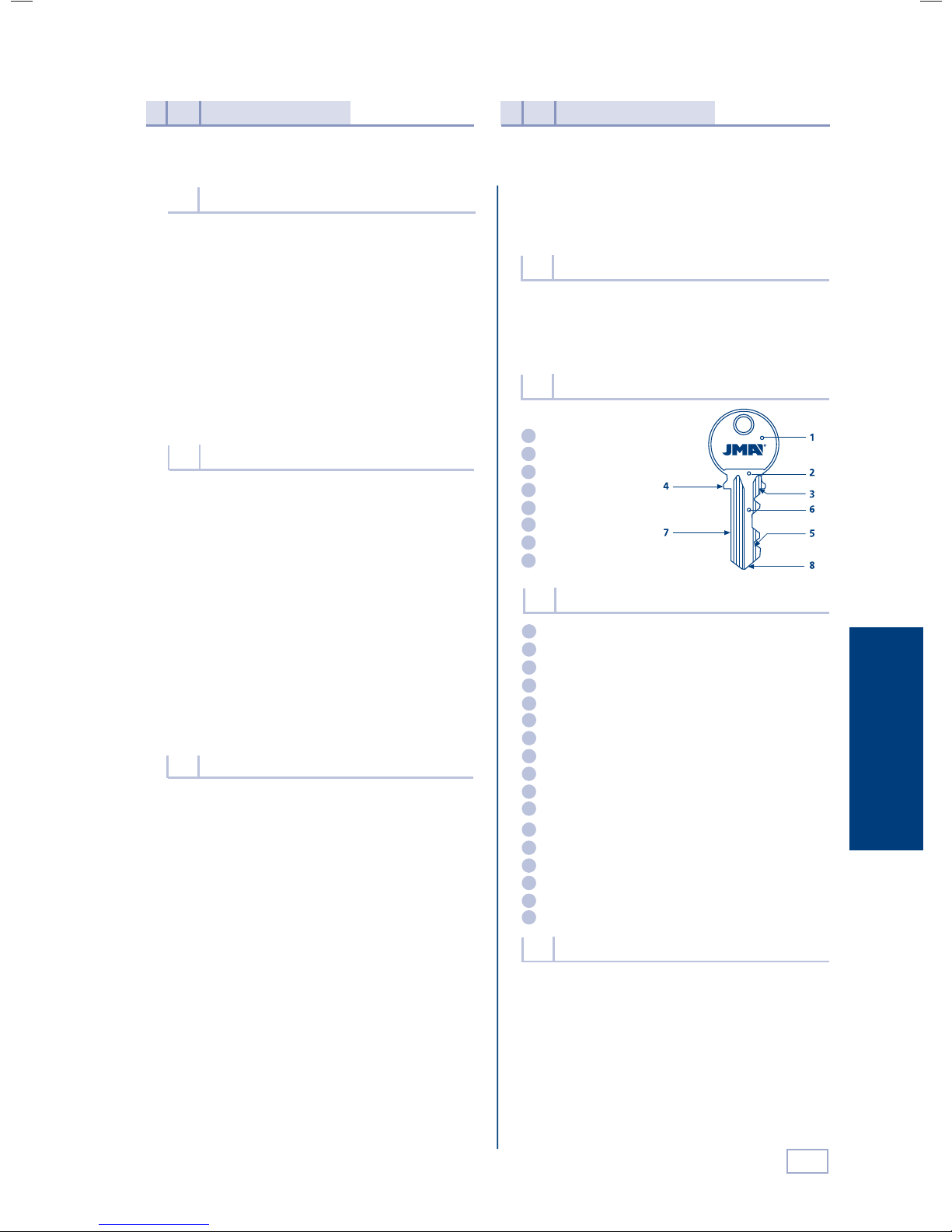

Page 19
1
Presentazione
ed aspetti generali
2
Caratteristiche
della macchina
Generalita’
1.1
La macchina duplicatrice è stata realizzata tenendo
in considerazione le norme di sicurezza vigenti nella
C.E.E.
La sicurezza dell’utente che lavora su questo tipo di
macchina si ottiene seguendo correttamente le istruzioni indicate su questo manuale.
E’ consigliabile leggere le istruzioni del manuale prima
di iniziare qualsiasi operazione
La macchina esce dalla fabbrica pronta per l’utilizzo e
necessita solo delle operazioni di regolazione.
Trasporto ed imballaggio
1.2
La macchina ECCO-AUTOMATIC si presenta in un cartone rigido protetta con una opportuna schiuma di
poliuretano.Le dimensioni sono le seguenti:
larghezza = 570 mm, lunghezza = 520 mm, altezza =
410mm
Peso della macchina incluso l’imballo = 22 Kg.
Quando si disimballa la macchina si consiglia di contro-
llare accuratamente che non ci siano danni dovuti al
trasporto. Se si trovano delle anomalie avvisare immediatamente il trasportatore senza proseguire nella installazione della macchina
Per lo spostamento della macchina consigliamo di sollevarla per la base.
1.3
Etichetta identificativa
La macchina duplicatrice ECCO-AUTOMATIC è provvista
della targhetta di identificazione, con specificato il
numero di serie, il nome e indirizzo della fabbrica, il
marchio CE e l’anno di fabbricazione.
Vedi figura 1
La macchina ECCO-AUTOMATIC è una macchina duplicatrice automatica, robusta e precisa per chiavi piatte per
cilindro, chiavi auto ed a croce.
Famiglie di chiavi
2.1
La macchina ECCO-AUTOMATIC duplica i seguenti tipi
di chiave:
- Chiavi piatte.
- Chiavi per auto
- Chiavi a croce.

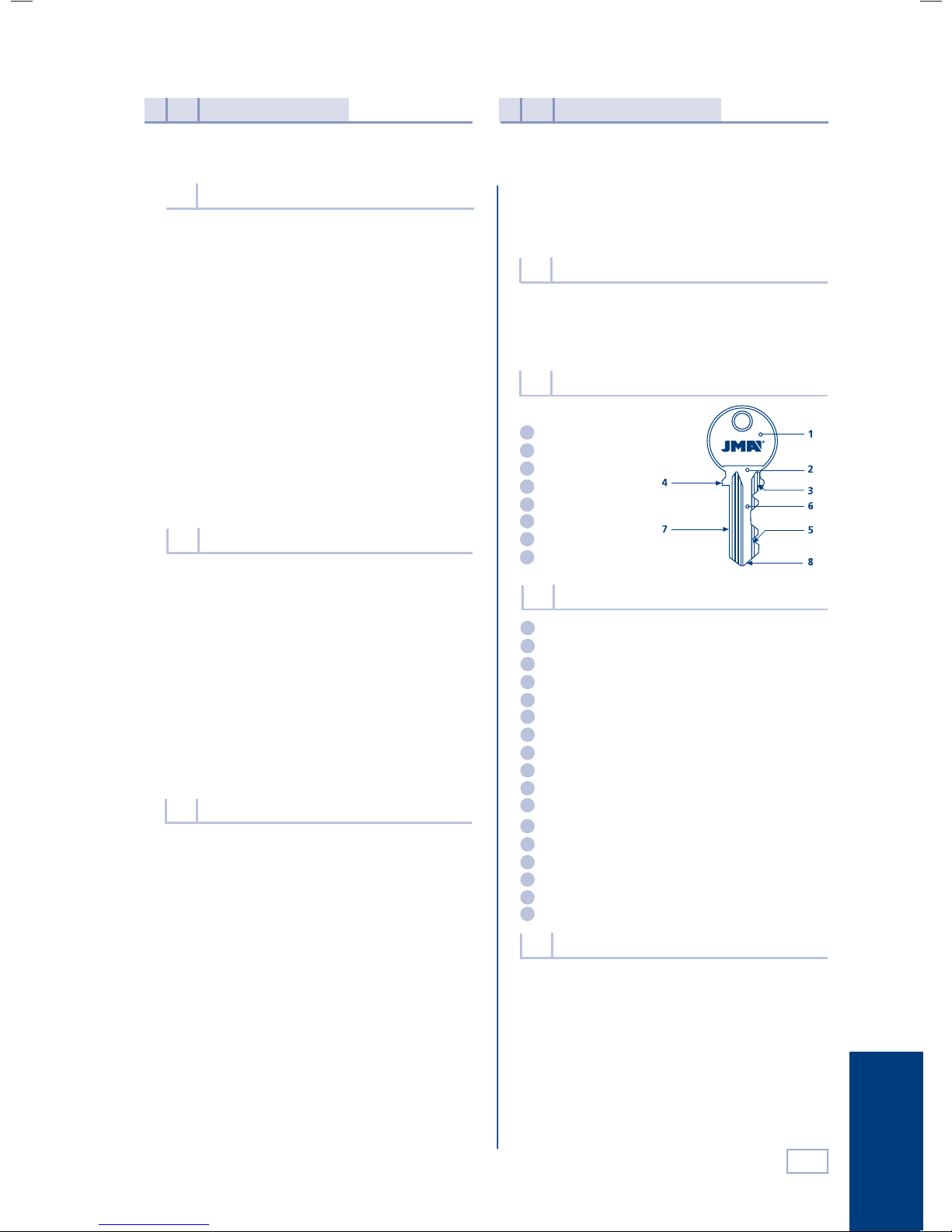

Identificazione chiave
2.2
1
Testa
2
Collo
3
Fermo superiore
4
Fermo inferiore
Cifratura
5
6
Canna
Dorso
7
Punta
8
Elementi principali della macchina
2.3
Fresa
1
Spazzola
2
Copri fresa
3
4
Copertura motore
Morsetto a 4 lati
5
6
Maniglia del morsetto
7
Carrello
8
Maniglia carrello
9
Posizionatore
10
Limitatore avanzamento carrello
11
Tastatore
12
Regolatore profondità tastatore
13
Vite bloccaggio tastatore
14
Pulsante di azionamento macchina e spazzola
15
Pulsante frontale di funzionamento macchina
16
Pulsante di accensione
17
Interuttore di emergenzaper fermata della fresa
Vedi figura 2
Italiano
Dati tecnici
2.4
I principali dati tecnici della macchina sono:
Motore: Monofase 220V, 50Hz, 0.18Kw, 1350 rpm, 1.7 A.
o Monofase 110V, 60Hz, 0.18Kw, 1700 rpm, 3.14 A.
Fresa: Acciaio (HSS) Δ63 x 16 x 5 mm.
Velocità fresa: 1.350 rpm.
Morsetto: In acciaio a 4 lati.
Spostamento del carrello: in forma automatica su cuscinetti
autolubrificanti.
Corsa utile: sull’asse X= 43 mm.
Dimensione: larghezza = 470 mm, profondità = 245 mm,
Altezza = 280 mm.
Peso: 22 Kg.
1919
Page 20
3
Operativita’
e funzionamento
Accessori e parti funzionali della macchina
2.5
2.5.1 Accessori Vedi figura 3
1
Chiavi fisse da 18.
2
Chiavi per la regolazione laterale e profondità
della macchina..
3
Barrette di calibratura per la regolazione delle
chiavi in punta.
4
Barrette per la duplicazione delle chiavi a
croce..
5
Serie di chiavi esagonali o a brugola (2, 2.5, 3,
4, 5, 6).
6
Barretta Δ1,20
Barretta Δ1,70
7
2.5.2 Circuito elettrico Vedi Figura 4
I componenti principali del circuito elettrico sono:
1
Presa di corrente
2
Trasformatore
3
Motore
4
Motoriduttore
5
Micro interruttore
6
Pulsante frontale (per duplicazione)
7
Pulsante laterale sinistro (per azionamento
spazzola)
Interruttore rosso
8
Interruttore di emergenzaper fermata della
9
fresa
2.5.3 Interuttore di emergenzaper fermata della fresa
Questa macchina duplicatrice per il fatto di essere automatica e con lo scopo di evitare incidenti dispone di un
interuttore di emergenza situato nella parte anteriore
destra della macchina.
In caso di necessita’ spingere questo interuttore per fermare la fresa.La fresa si ferma istantaneamente,mentre il
carrello va fino a fine corsa.
Italiano
Nel caso in cui il carrello incontrasse qualche ostacolo nella
sua corsa, la fresa non potra’ girare(ne cominciando una
cifratura ne azionando la spazzola).
Quindi se si vuole riiniziare a usare la macchina(con la
fresa in movimento) bisogna sbloccare l’interuttore di
emergenza).
2.5.4 Morsetto a 4 lati
Il morsetto è stato disegnato per utilizzare vari tipi di
chiavi su ogni lato. Nella figura si indicano le possibilità
di duplicazione in ogni lato del morsetto.
1) Duplicazione della chiave con appoggio sul
dorso:
Lato 1: chiave con canna normale
Lato 2: chiave con canna stretta
2) Duplicazione con la chiusura della chiave sulla
guida del profilo.Lato 3 e 4.
3) Duplicazione con la chiusura della chiave sul
profilo (tipo NEIMAN)
Vedi figura 5
Vedi figura 6
Vedi figura 7
Regolazione della macchina
3.1
Nella duplicatrice ECCO-AUTOMATIC esistono 3 tipi di
regolazione (laterale, profondità di taglio e posizionatori).
La duplicatrice si invia con le 3 regolazioni già poste in
essere, dato che questa operazione si effettua in fase di
montaggio della macchina stessa. In occasione di ogni
cambio di fresa si renderà necessaria una regolazione
della profondità del taglio.
3.1.1 Controllo e regolazione laterale
• Stringere le chiavi di regolazione (2) nella posizione
nº1 dei morsetti, facendo in modo che la punta
vada contro le piastre di fermo (3) (vedi disegno).
• Sbloccare il carrello ed avvicinare i morsetti al
tastatore (I) ed alla fresa (F). Per realizzare questa
operazione si deve procedere come segue:
- Iniziare l’operazione di cifratura.
- Quando il tastatore tocca la canna della chiave,
spegnere la macchina azionando l’interruttore
generale che si trova nella parte posteriore della
macchina.
- In questo momento, per sicurezza, scollegare il
cavo di alimentazione posteriore.
• Avvicinare i morsetti con le chiavi di regolazione
(2) fino al tastatore (I) e la fresa (F), in maniera che
le chiavi di regolazione stiano in posizione corretta
con il tastatore e la fresa.
• Nel caso in cui non coincidano debitamente le tac-
che delle chiavi di regolazione con il tastatore e la
fresa, procedere come segue:
- Allentare leggermente le viti (T) dell’asse, abbia-
mo la possibilità di spostare la fresa a destra o
sinistra. Dobbiamo spostare la fresa fino ad una
posizione nella quale coincida sopra le tacche
delle chiavi di regolazione corrispondenti. Per
realizzare questa operazione è necessario svitare
preventivamente il copri motore..
- La distanza è regolata facendo coincidere il tasta-
tore (I) e la fresa (F) nei rispettivi scansi delle chiavi
di regolazione. Avvitare le vite (T) dell’asse.
• Alla fine spostare manualmente il carrello fino alla
sua posizione più estrema di sinistra e bloccandolo,
spingendolo verso il basso. Tornare ad azionare
l’interruttore generale della macchina. Porre molta
attenzione al fatto che azionando l’interruttore, la
macchina si metterà in funzione immediatamente,
fino a completare il ciclo di cifratura iniziato prima
di spegnere la macchina stessa.
NOTA: Dopo una regolazione laterale effettuare sempre
una regolazione dei posizionatori.
Vedi Figura 8
3.1.2 Controllo e regolazione della profondità del
taglio
• Inserire le chiavi di regolazione (2) nella posizione nº1
dei morsetti, nella posizione nº1 dei morsetti, facendo
in modo che la punta vada contro le piastre di fermo
(3) (vedi disegno).
• Sbloccare il carrello ed avvicinare i morsetti al tastatore
(I) ed alla fresa (F). Per realizzare questa operazione si
deve procedere come segue:
- Iniziare l’operazione di cifratura.
2020
Page 21
- Quando il tastatore tocca la canna della chiave, spegnere la macchina azionando l’interruttore generale
che si trova nella parte posteriore della macchina.
- In questo momento, per sicurezza, scollegare il cavo
di alimentazione posteriore.
• Avvicinare i morsetti con le chiavi di regolazione (2)
fino al tastatore (I) e la fresa (F), in maniera che le
chiavi di regolazione si appoggino sopra il tastatore e
la fresa.
• Girare la fresa con la mano. Se la fresa sfiora legger-
mente la chiave di regolazione, la macchina è opportunamente regolata.
• Se girando la fresa questa scorre liberamente senza
sfiorare leggermente la fresa, significa che quest’ultima
è indietro rispetto il tastatore e la fresatura è insufficiente. Al contrario, se la fresa rimane bloccata sulla
chiave di regolazione, significa che la fresa è troppo
avanti con rispetto al tastatore e la fresatura è eccessiva.
• Al prodursi di questi avvenimenti procedere come
segue:
- Svitare la vite (L) che blocca il tastatore (I) e girare la
vite micrometrica (H).
- Spostare avanti o indietro il tastatore finchè la fresa
gira e sfiora leggermente la chiave di regolazione. In
seguito stringere la vite (L) del tastatore e la macchina risulta in perfetto stato di funzionamento.
• Alla fine spostare manualmente il carrello fino alla
sua posizione più estrema di sinistra e bloccandolo, spingendolo verso il basso. Tornare ad azionare
l’interruttore generale della macchina. Porre molta
attenzione al fatto che azionando l’interruttore, la
macchina si metterà in funzione immediatamente,
fino a completare il ciclo di cifratura iniziato prima di
spegnere la macchina stessa.
Vedi Figura 9
3.1.3 Controllo e regolazione dei posizionatori
• La parte sinistra del posizionatore del lato des-
tro (P2), deve coincidere con la parte sinistra
della fresa (F), quando il carrello si trova nella
posizione più estrema del lato destro.; queste
parti della fresa e del posizionatore determinano l’inizio del ciclo di duplicazione della chiave.
Per realizzare questo aggiustamento procedere
come segue:
- Spegnere la macchina agendo sull’interruttore
che si trova nella parte posteriore.
- Sbloccare il carrello e spostarlo manualmente
fino alla parte estrema di destra. In questa
posizione liberare con delicatezza il carrello.
- Appoggiando il fermo (2) nella parte sinistra
della fresa (F), la parte sinistra del posizionatore (P2) deve coincidere pure con il fermo(2).
- Se non succede quanto sopra, allentare la vite
(T2) che stringe il posizionatore (P2) e tornare
a stringerlo nella sua posizione corretta.
• La distanza fra il posizionatore del lato destro
(P2) e il posizionatore del lato sinistro (P1), deve
coincidere con la distanza fra la fresa (F) ed il
tastatore (I). Pertanto per realizzare questa operazione procedere come segue:
- Tenere la macchina spenta ed il carrello nella
sua posizione estrema fino al lato destro.
- Appoggiando il fermo (2) nella parte sinistra
del tastatore (I), la parte sinistra del posizionatore (P1), deve coincidere con il fermo stesso
(2).
- Se questo non succede allentare la vite (T1) che
stringe il posizionatore (P1) e tornare a stringerlo nella sua posizione corretta.
• Per ultimo tornare ad agganciare il carrello nella
sua posizione di riposo.
Operazione di duplicazione della chiave
3.2
ATTENZIONE: la macchina duplicatrice ECCO-AUTOMATIC
è una macchina assolutamente sicura che nel suo ciclo
di lavoro automatico e non implica l’utilizzo delle mani
del lavoratore. Di conseguenza se l’operatore avvicina
involontariamente le mani alla zona di lavoro durante
l’operatività della macchina può incorrere in rischi di
schiacciamento e taglio.
In caso di urgente necessita’ spingere l’interuttore di emergenza per fare in modo che i giri della fresa diminuiscano.
ATTENZIONE: per lavorare in condizioni di sicurezza totale
durante le varie fasi di duplicazione seguire le istruzione di
seguito indicate:
• Lavorare con le mani asciutte.
• Il copri fresa dovrà essere inserito in tute le operazione
di duplicazione .
• Utilizzare gli occhiali di protezione.
• Assicurarsi che macchina abbia la presa a terra.
• Non avvicinare le mani quando la fresa è in movimento.
• Mettere in funzione la macchina solamente quando si
terminano le operazioni con il carrello (chiusura della
chiave con il morsetto).
Vedi Figura 10
3.2.1 Duplicazione della chiave
• Girare il morsetto sul lato di bloccaggio corretto secon-
do il tipo di chiave da duplicare. .
• Sia la chiave originale che il grezzo da duplicare
dovranno introdursi nella parte sinistra dei rispettivi
morsetti.
• Introdurre la chiave originale nel morsetto di sinistra
e la chiave grezza da duplicare nel morsetto di destra,
inoltre:
- Appoggiare il fermo della chiave contro il posizionatore.
- Stringere il morsetto mantenendo il dorso della chiave debitamente appoggiato alla base del morsetto
stesso.
• Togliere il posizionatore.
• Sbloccare il carrello spingendolo verso il basso, trasci-
nandolo in questa posizione fino alla estrema destra.
In questa posizione liberare il carrello dolcemente.
• Premere allo stesso tempo (per circa 3 secondi) con-
temporaneamente i due pulsanti di azionamento. I 2
pulsanti si trovano rispettivamente nella parte sinistra
della macchina e nella parte frontale della stessa.
• Comincerà così il ciclo di duplicazione. Questo ciclo
dura circa 30 secondi.
• Alla fine del ciclo di duplicazione la fresa ed il carrello
si fermano automaticamente.
• Tornare a bloccare il carrello nella sua posizione di
riposo, spingendolo verso il basso.
• Togliere la chiave dal morsetto.
• Attivare la spazzola con il pulsante che si trova alla
sinistra della macchina ed eliminare le eventuali sbavature che dovessero formasi sul taglio della chiave.
Italiano
2121
Page 22
4
Manutenzione
e sicurezza
NOTE. Il pulsante frontale rosso sarà sempre acceso e segnala
che la macchina è alimentata.Per un funzionamento ottimale
della macchina è consigliabile sostituire la fresa quando questa
presenta rotture o problemi di affilatura. Si consideri che la
durata della fresa dipende da vari fattori (in primis dal materiale della chiave), orientativamente possiamo stimare che una
fresa ha una durata di circa 5.000 duplicazioni.
3.2.2 Duplicazione della chiave senza fermo
• Introdurre le 2 barrette (fermi) (2) in uno dei canali
verticali (R) di ciascun morsetto in funzione della
lunghezza della chiave da duplicare.
• Appoggiare le punte delle chiavi conto le barrette
(2). Le chiavi rimarranno cosi regolate
• In fine stringere i morosetti e togliere le barrette
(2).
• Prima di iniziare il ciclo di duplicazione verificare
che parte “dentata” della chiave si trovi al lato
destro della punta del tastatore (per assicurarsi che
si vadano a duplicare tutti i denti della chiave) e che
la testa della chiave rimanga sul lato sinistro della
punto del tastatore (per assicurarci che non ci siano
interferenze con la testa della chiave e la punta del
tastatore).
3.2.3 Duplicazione della chiave cruciforme
• Questo tipo di chiave si duplica nel lato 1 del mor-
setto.
• Le chiavi devono essere inserite nei morsetti, da
sinistra verso destra.
• Introdurre i 2 fermi (5) con l’apertura ovvero lo
scanso verso l’alto in una delle fessure verticali
del morsetto (R) in funzione della lunghezza della
chiave da duplicare.
• Appoggiare le punte delle chiavi conto i fermi(5).
Le chiavi rimangono così regolate.
Italiano
• Come ultimo passo stringere i morsetti e togliere i
fermi. (5)
• Girando ed appoggiando ogni volta la punta della
chiave contro il fermo (5).
• Prima di iniziare la cifratura verificare che “l’inizio
della dentatura” si trovi sul lato desto della punta
del tastatore (per assicurarsi che si duplicheranno
tutti i denti della chiave) e che la testa della chiave
rimanga al lato sinistro del tastatore (per evitare
collisioni indesiderate fra testa della chiave e tastatore).
Vedi figura 11
Vedi figura 12
Nel momento di eseguire qualsiasi operazione di manutenzione, è necessario attenersi ai seguenti requisiti:
Non si deve eseguire mai alcuna operazione con la
1
macchina accesa!
2
Si deve scollegare il cavo di alimentazione elettrico .
3
Si devono eseguire le indicazioni del manuale.
4
Utilizzare pezzi di ricambio originali.
Sostituzione della fresa
4.1
Per sostituire la fresa procedere come segue:
Spegnere l’interruttore della macchina e scollegare il
1
cavo di alimentazione.
Allentare le 2 viti del copri fresa e toglierlo momenta-
2
neamente.
Con l’aiuto delle 2 chiavi fisse da 18 bloccare l’asse della
3
fresa e svitare la rondella (K), verso sinistra, che stringe
la fresa (F).
Successivamente sostituire la fresa e poi ritornare a inse-
4
rire il copri fresa.
5
Dopo il cambio della fresa si raccomanda di effettuare
una regolazione laterale e di profondità della fresa,
ovvero procedere ad un controllo di taratura della macchina stessa.
Cambio della spazzola
4.2
Per sostituire la spazzola procedere come segue:
Spegnere l’interruttore della macchina e scollegare il
1
cavo di alimentazione
Allentare le 2 viti del copri spazzola e toglierlo momen-
2
taneamente.
Con l’aiuto di una chiave fissa da 18 bloccare l’asse
3
della fresa ed allentare la vite (R) con l’aiuto di una
chiave esagonale.
4
Successivamente sostituire la spazzola e poi ritornare a
inserire la protezione.
Regolazione della profondita’ del carrello
4.3
Questa regolazione serve per proteggere i morsetti da possibili contatti con il tastatore e la fresa.
La distanza fra fresa/tastatore ed i morsetti deve essere di
0,15mm. Nel caso la in cui questa distanza non sia rispettata agire come segue:
• Sbloccare il carrello ed avvicinare i morsetti al tas-
tatore ed alla fresa. Per realizzare questo punto si
deve operare come segue:
- Mettere una qualsiasi chiave nel morsetto al lato
sinistro ed iniziare la cifratura.
- Quando il tastatore si trova circa alla metà della
paletta della chiave spegnere la macchina agendo
sull’interruttore generale situato nella parte posteriore.
- Per sicurezza scollegare il cavo di alimentazione.
- Togliere la chiave che si trova nel morsetto di
sinistra.
• Allentare leggermente la vite di bloccaggio (Z) con
l’aiuto di una chiave esagonale.
• Facendo girare in senso orario o antiorario la vite
(W) si ottiene il movimento di allontanamento o
avvicinamento dei morsetti alla fresa e tastatori.
• Una volta realizzato l’aggiustamento della distanza
tornare a bloccare il tutto (W) agendo sulla vite di
bloccaggio (Z).
Vedi figura13
2222
Page 23
• In fine spostare il manualmente il carrello fino alla
sua posizione di destra più estrema e bloccarlo a sua
volta agendo verso il basso. Accendere l’interruttore
generale della macchine. Porre attenzione al fatto
che azionando l’interruttore la macchine si metterà
in funzione immediatamente. Fino a completare
l’operazione di cifratura iniziata prima di spegnere
la macchina stessa.
Raccomandazioni sulla sicurezza
4.4
1
Si raccomanda di non eseguire alcuna operazione sulla
macchina senza prima aver letto e seguito le istruzioni di
corretta installazione e manutenzione della macchina.
Tutte le operazioni di manutenzione o pulizia vanno
2
rigorosamente effettuate a macchina spenta.
Mantenere sempre pulita la macchina e la fresa libera
3
da trucioli
4
Lavorare sempre con le mani asciutte.
Utilizzare occhiali di protezione anche se la macchina ha
5
già le opportune protezioni.
6
Assicurarsi che la macchine abbia la presa a terra
In caso di urgente urgente necessita’ spingere
7
l’interuttore di emergenza per fare in modo che igiri
della fresa diminuiscano.
Vedi figura14
2323
Italiano
Page 24
1
Presentation
et aspects generaux
2
Caracteristiques
de la machine
Generalites
1.1
La machine à reproduire ECCO AUTOMATIC a été
conçue en tenant compte des normes de sécurité en
vigueur dans l’UE.
La sécurité du personnel utilisant ce type de machines
ne s’atteint qu’avec des programmes bien conçus pour
la sécurité du personnel, et la mise en place d’un programme de maintenance, en suivant les conseils donnés
et en respectant les normes de sécurité indiquées dans
cette notice.
Bien que l’installation de la machine ne présente
aucune difficulté, il est préférable de ne pas essayer
d’installer, régler ou manipuler la machine sans avoir lu
les instructions.
La machine sort d’usine prête pour utilisation et ne
demande que des opérations d’étalonnage des outils
à utiliser.
Transport et emballage
1.2
La machine se présente dans un emballage aux dimensions suivantes :
Largeur = 470 mm, longueur = 520 mm, hauteur = 410
mm.
Poids de la machine avec l’emballage : 20 kg
Au déballage de la machine, il faut soigneusement
l’examiner au cas où elle aurait subi des dommages
pendant le transport. En cas d’anomalie constatée, il
faut en aviser immédiatement le transporteur et ne rien
faire avec la machine tant que l’agent du transporteur
n’a pas effectué l’inspection correspondante.
1.3
Plaque signaletique
La machine à reproduire ECCO AUTOMATIC est dotée
d’une plaque signalétique indiquant le numéro de
série, le nom et l’adresse du fabricant, la marque CE et
l’année de fabrication.
Voir figure Nº 1
La machine à reproduire semi-automatique ECCOAUTOMATIC est d’une grande robustesse, ce qui a une
importance directe sur la précision de la reproduction.
La machine ALFA PLUS reproduit les types de clés suivants : Clés plates, clés de véhicules et clés cruciformes
Familles de cles
2.1
La ECCO AUTOMATIC taille les familles de clés suivantes:
- Clés plates
- Clés plates pour voitures
- Clés cruciformes
Nomenclature de la clé
2.2
1
Tete
2
Cou
3
Arret
4
Canne
Dents
5
6
Cran
Dos
7
Pointe
8
Eléments principaux de la machine
2.3
Fraise
1
Brosse
2
Protection Fraise
3
4
Carter Moteur
Etaux à 2 faces
5
6
Poignée du mors
7
Chariot
8
Poignée du chariot
9
Calibre escamotable
10
Butée avancement chariot
11
Palpeur
12
Molette de réglage profondeur palpeur
13
Vis de blocage palpeur
14
Poussoir de fonctionnement moteur/brosse
15
Poussoir de fonctionnement du moteur
16
Voyant rouge
17
Interrupteur d’arrêt d’urgence de la fraise
Voir figure Nº 2
Francaise
2424
Donnees techniques
2.4
Les principales données techniques sont les suivantes :
Moteur: Monophasé 220 V., 50 Hz., 0,12 Kw., 1.500 t/min.,
1,2 Ampère. Ou Monophasé 110 V., 60 Hz., 0,12 Kw., 1.800
t/min., 2,3 Ampère
Fraise: Acier super-rapide de diamètre 63 x 16 x 5 mm
Vitesse rotation fraise: 1 350 t/min.
Mors: à quatre faces.
Déplacement: automatique sur coussinets autolubrifiants.
Actionné por motoreducteur et exentrique.
Course utile: Axe X = 43 mm (longueur maximale de taille).
Dimensions: Largeur = 470 mm., Profondeur = 245 mm.,
Hauteur = 280 mm.
Poids: 22 Kg.
Page 25
3
Fonctionnement
Composants et parties fonctionnelles
2.5
2.5.1 Accessoires Voir figure Nº 3
1
Deux clés fixes de 18
2
Clés pour le réglage latéral ou de profondeur
3
Cales pour la butée de la clé sur la pointe
Cales pour la reproduction de clés cruciformes
4
Clés Allen de 2, 2.5, 3, 4, 5.
5
Barrettes de Ø1,2
6
Barrettes de Ø1,7
7
2.5.2 Circuit électrique Voir figure Nº 4
Les composants principaux des circuits électriques et
électroniques sont les suivants :
1
Prise de courant
2
Disjoncteur
3
Moteur
4
Moto réducteur
5
Micro interrupteurs
6
Poussoir frontal (reproduction)
7
Poussoir latéral gauche (brosse)
Voyant rouge
8
Interrupteur d’arrêt d’urgence de la fraise
9
2.5.3 Interrupteur d’arrêt d’urgence de la fraise
Cette machine à copier étant automatique, pour éviter tout accident, elle dispose d’un interrupteur d’arrêt
d’urgence situé en façade à droite.
En cas de nécessité urgente, enclencher cet interrupteur
pour arrêter la rotation de la fraise. La fraise s’arrête instantanément, mais le chariot continue à avancer jusqu’à
terminer son cycle de chiffrage.
Si le chariot rencontre un obstacle sur son chemin, le
moteur qui le déplace notera une force d’appoint qui
lui permette de déplacer le chariot et s’arrêtera. Une fois
l’obstacle dégagé, le chariot poursuit son chemin.
NOTA : Tant que l’interrupteur d’arrêt d’urgence reste
enclenché, la fraise ne peut pas tourner (ni en lançant un
cycle de chiffrage, ni en pressant le bouton-poussoir qui
commande la brosse). Pour que la machine reprenne son
fonctionnement (rotation de fraise comprise), il faut donc
désenclencher l’interrupteur d’arrêt d’urgence.
Voir figure Nº 5
2.5.4 Etaux à quatre faces
Les étaux peuvent bloquer une famille de clés différente
sur chaque face. Le schéma reporté ci-dessous indique la
caractéristique de chaque face.
a) Reproduction de clés avec le dos de la clé en
appui contre l’étau :
Face 1 : clés à canne normale
Face 2 : clés à canne étroite
b) Blocage de la clé dans une rainure du profil.
Face 3 : clés avec guidage sur la partie infe-
rieure de l’etau.
Face 4 : clés avec guidage sur la partie supe-
rieure de l’etau.
c) Blocage des clés type NEIMAN
Voir figure Nº 6
Voir figure Nº 7
Reglage machine
3.1
Il y a trois types de réglage (latéral, de profondeur, du
calibre de positionnement).
Les trois réglages sont effectués d’usine. Le réglage
latéral et du calibre devront être fait par l’utilisateur
uniquement dans des cas exceptionnels.
Par contre, l’utilisateur devra faire le réglage de profondeur suivant l’usure de la fraise et lors du changement
de la fraise.
3.1.1 Contrôle et réglage latéral
• Placer les deux clés de réglage (2) dans la face N°1
des étaux. Les mettre en butée de pointe contre les
cales (3) insérées dans la rainure la plus à droite.
Serrer les étaux.
• Débloquer le chariot et approcher les étaux au
palpeur (I) et à la fraise (F).
Procéder de la façon suivante :
- Démarrer le cycle de taille,
- Quand le palpeur touche la canne de clé, éteindre la machine par l’interrupteur général situé
à l’arrière,
- Enlever la prise de connexion électrique.
• Approcher les mors avec les clés de réglage (2)
jusqu’au palpeur (I) et à la fraise (F) de manière à
ce que le palpeur et la fraise soient en butée contre
le côté supérieur des clés de réglage.
• Si les entrailles de clés de réglage ne coïncident pas
exactement avec le palpeur (I) et la fraise, effectuer
les opérations suivantes :
- En desserrant légèrement les vis (T) de l’axe, il y
a la possibilité de déplacer la fraise à droite ou
à gauche. Il faut déplacer la fraise pour la faire
coïncider avec l’entraille de la clé de réglage
correspondante. Cette opération se réalise après
avoir enlevé le carter du moteur.
- La distance est parfaitement réglée lorsque le
palpeur et la fraise rentrent exactement dans les
entrailles respectives des clés de réglage. Serrer
ensuite les vis (T) de l’axe.
• Ensuite, déplacer manuellement le chariot jusqu’à
sa fin de course et le bloquer en le déplaçant vers
le bas. Rallumer l’interrupteur général. Faire très
attention que, dès le rallumage, la machine se
mettra en marche immédiatement pour compléter le cycle de taille qui avait été démarré avant
d’éteindre l’interrupteur général.
NOTE: Après un réglage latéral, il faut toujours effectuer un
réglage des calibres de positionnement.
Voir figure Nº 8
3.1.2 Contrôle et réglage de la profondeur de la taille
• Placer les deux clés de réglage (2) dans la face N°1 des
étaux. Les mettre en butée de pointe contre les cales
(3) insérées dans la rainure la plus à droite. Serrer les
étaux.
• Débloquer le chariot et approcher les étaux au pal-
peur (I) et à la fraise (F).
Procéder de la façon suivante :
- Démarrer le cycle de taille,
- Quand le palpeur touche la canne de clé, éteindre la
machine par l’interrupteur général situé à l’arrière.
- Enlever la prise de connexion électrique.
Francaise
2525
Page 26
3.1.3 Contrôle et réglage des calibres de positionnement
Francaise
• Approcher les mors avec les clés de réglage (2) jusqu’au
palpeur (I) et à la fraise (F) de manière à ce que le palpeur et la fraise soient en butée contre le côté supérieur des clés de réglage.
• Faire tourner la fraise à la main, à l’envers. Si la fraise
frotte légèrement sur la clé de réglage, la machine est
bien réglée.
• Si, lorsqu’on fait tourner la fraise, celle-ci le fait libre-
ment, sans frotter, cela indique qu’elle ne taille pas en
profondeur. Au contraire, si la fraise se bloque sur la
clé de réglage, c’est que la taille est trop profonde.
• Dans les deux cas, procéder de la manière suivante :
- Défaire la vis (L) qui bloque le palpeur (I) et faire
tourner la vis micrométrique (H).
- Avancer ou reculer le palpeur jusqu’à ce que la fraise
tourne et frôle très légèrement la clé de réglage.
Serrer ensuite la vis (L) et la machine sera en parfait
état de fonctionnement.
• Ensuite, déplacer manuellement le chariot jusqu’à sa
fin de course et le bloquer en le déplaçant vers le bas.
Rallumer l’interrupteur général. Faire très attention
que, dès le rallumage, la machine se mettra en marche immédiatement pour compléter le cycle de taille
qui avait été démarré avant d’éteindre l’interrupteur
général.
Voir figure Nº 9
• La face gauche du guide côté droit (P2) doit
correspondre à la gauche de la fraise quand le
chariot est en fin de course à droite. Pour réaliser ce réglage, procéder de la façon suivante :
- Eteindre la machine par l’interrupteur général
situé à l’arrière,
- Débloquer le chariot et le déplacer manuellement jusqu’à sa fin de course à droite. Soulever
doucement le chariot en l’accompagnant.
- En appuyant une cale (2) sur la face gauche de
la fraise (F), la face gauche du guide (P2) droit
également être alignée avec la cale (2).
- Si cela n’est pas le cas, desserrer légèrement la
vis (T2) qui bloque le guide (P2) et le déplacer
jusqu’à sa position correcte.
• La distance entre la face droite du guide côté
droit (P2) et celle du guide côté gauche (P1) doit
correspondre à la distance entre la fraise (F) et le
palpeur (I). Pour effectuer ce réglage, procéder
de la façon suivante :
- Maintenir la machine éteinte et le chariot en
fin de course à droite,
- En appuyant une cale (2) sur la face gauche du
palpeur (I), la face gauche du guide (P1) doit
être alignée avec la cale (2)
- Si cela n’est pas le cas, desserrer légèrement la
vis (T1) qui bloque le guide (P1)et le déplacer
jusqu’à sa position correcte.
• Ensuite, remettre le chariot dans sa position de
repos
Voir figure Nº 12
Operatiòns de reproduction de clé
3.2
ATTENTION:
La machine ECCO-AUTOMATIC est une machine qui travaille en toute sécurité. Cependant, on ne doit pas oublier
que le cycle est un travail automatique et n’occupe pas les
mains de l’opérateur. Par conséquent, si l’opérateur approche involontairement les mains dans la zone de travail de
la machine, il y a risque d’écrasement et de coupe.
En cas de nécessité urgente, enclencher l’interrupteur
d’arrêt d’urgence pour stopper la rotation de la fraise.
Pour travailler dans des conditions de sécurité totale dans
toutes les différentes phases de la reproduction, se conformer à ces indications :
• Travailler les mains sèches,
• La protection de la fraise devra être en place pendant
toutes les opérations de reproduction,
• Utiliser des lunettes de protection,
• S’assurer que la prise électrique dispose d’une prise de
terre,
• N’approcher pas les mains de la machine en mouve-
ment,
• Mettre en marche la machine uniquement après avoir
terminé les opérations sur le chariot (serrage des clés dans
les étaux, …).
3.2.1 Reproduction des clés
• Tourner les mors de façon à utiliser la face adaptée à
la clé à reproduire,
• La clé originale et la clé brute à reproduire doivent
être introduites par la partie gauche des mors correspondants,
• Introduire la clé originale dans le mors de gauche et
l’ébauche dans le mors de droite en vérifiant que :
- Les arrêts des clés soient en appui contre les guides
du calibre,
- Les clés sont maintenues en appui contre le fond des
étaux lors du serrage,
• Retirer les guides du calibre,
• Débloquer le chariot en appuyant vers le bas et le
déplacer, dans cette position, jusqu’à la fin de course
à droite. Dans cette position, soulever doucement le
chariot en l’accompagnant jusqu’en face de la fraise
et du palpeur.
• Appuyer en même temps (environ 3 secondes) les
deux poussoirs de mise en marche (celui sur le côté
gauche et celui sur le côté frontal de la machine),
• Le cycle de production démarrera (environ 30 secon-
des)
• A la fin du cycle, la fraise et le chariot s’arrêtent auto-
matiquement
• Remettre le chariot dans sa position de repos, en
l’appuyant vers le bas et en relâchant ensuite doucement,
• Enlever les clés des étaux,
• Mettre en marche la brosse par le poussoir sur le côté
gauche et brosser la clé.
NOTES :
- Le voyant rouge sur le côté frontal est toujours allumé et
indique que la machine est connectée électriquement,
- Pour obtenir, le fonctionnement optimal de la machine, il
faut remplacer la fraise quand celle-ci a perdu son affûtage.
Sa durée de vie dépend principalement de la matière des
ébauches utilisées. D’une façon indicative, on estime à 5000
reproductions le durée de vie d’une fraise.
2626
Page 27
4
Maintenance
et securite
3.2.2 Reproduction de clés sans arrêt
• Introduire les deux cales (2) dans les rainures ver-
ticales (R) de chaque mâchoire, en fonction de la
longueur de la clé à reproduire.
• Mettre en butée les pointes des clés contre les cales
(2). Les clés sont ainsi réglées.
• Serrer ensuite les mâchoires. Il faut retirer les cales
avant de commencer la reproduction de la clé.
• Avant de démarrer le cycle de reproduction, vérifier
que le début du crantage de la clé soit à droite de
la pointe du palpeur (pour s’assurer que tous les
crans de la clé seront taillés) et que la tête de la clé
soit à gauche de la pointe du palpeur (pour éviter
une collision entre la tête de la clé et la pointe du
palpeur).
Voir figure Nº 11
3.2.3 Reproduction de clés cruciformes. Face 1 de l’étau
• Ce genre de clé doit être introduit dans les
mâchoires de gauche à droite.
• Placer les cales (5) avec l’ouverture vers le haut,
dans l’une ou dans l’autre rainure (R), en fonction
de la longueur de la clé à reproduire.
• Mettre en butée les arrêts des clés contre les cales
(5).
• Ensuite serrer les étaux et enlever les cales (5).
• La taille de la clé se fait en trois opérations, en
tournant et en bloquant à chaque fois l’arrêt de la
clé sur la cale (5).
• Avant de démarrer le cycle de reproduction, véri-
fier que le début du crantage de la clé soit à droite
de la pointe du palpeur (pour s’assurer que tous les
crans de la clé seront taillés) et que la tête de la clé
soit à gauche de la pointe du palpeur (pour éviter
une collision entre la tête de la clé et la pointe du
palpeur).
Voir figure Nº 12
Pour effectuer toute opération de maintenance, il faut
remplir les conditions suivantes :
Ne jamais effectuer aucune opération d’entretien
1
machine en marche
2
Il faut débrancher le cordon d’alimentation électrique
3
Il faut suivre strictement les indications de la notice
4
Utiliser des pièces de rechange d’origine
Remplacement de la fraise
4.1
Défaire les deux vis de la protection de la fraise et
l’enlever.
Pour le changement de la fraise : A l’aide des deux clés
plates de 18, bloquer l’axe de la fraise et dévisser l’écrou
(K) – filetage gauche – qui bloque la fraise (F). Remplacer
ensuite la fraise et remonter la protection.
Effectuer un reglage lateral et de profondeur de la machina.
IMPORTANT : Dévisser l’écrou en tournant dans le sens des
aiguilles d’une montre.
Remplacement de la brosse
4.2
Défaire les deux vis de la protection de la fraise et
l’enlever.
Bloquer l’axe de la fraise à l’aide d’une clé fixe de 18.
Dévisser la vis ( R ) avec une clé allen. Remplacer la brosse et remettre la protection de la fraise.
Reglage de l’avancement du chariot
4.3
Ce réglage a pour but d’éviter des collisions entre les étaux
et le palpeur/fraise.
La distance entre le palpeur/fraise et les étaux doit être
d’environ 0.15 mm. Si elle résulte être différente, procéder
de la façon suivante:
• Débloquer le chariot et approcher les étaux au
palpeur et fraise. Pour effectuer cette opération :
- Bloquer une clé quelconque dans l’étau de gauche et démarrer le cycle de taille,
- Quand le palpeur se trouve plus ou moins à
la moitié de la canne, éteindre la machine par
l’interrupteur général situé à l’arrière,
- Enlever la prise de connexion électrique,
- Enlever la clé de l’étau de gauche
• Desserrer légèrement la vis (Z) en utilisant une clé
ALLEN.
• En tournant dans le sens horaire ou anti-horaire
la vis de la butée (W), on approche ou éloigne les
étaux du palpeur et fraise.
• Après avoir réglé la distance, rebloquer la vis (Z)
• Ensuite, déplacer manuellement le chariot jusqu’à sa
fin de course à droite et le bloquer en le déplaçant
vers le bas et à gauche. Rallumer l’interrupteur
général. Faire très attention que, dès le rallumage,
la machine se mettra en route immédiatement
pour compléter le cycle de taille qui avait été démarré avant d’éteindre l’interrupteur général.
Voir figure Nº 13
Voir figure Nº 14
Francaise
2727
Page 28
Recommandations de securite
4.4
1
Ne pas essayer de démarrer ou de manipuler la machine
tant que toutes les questions de sécurité, instructions
pour l’installation, guide de l’opérateur et procédures
de maintenance n’ont pas été remplies et comprises.
2
Toujours débrancher l’alimentation électrique avant
d’effectuer des travaux de nettoyage ou d’entretien.
3
Conserver la machine et ses alentours propres.
4
Travailler avec les mains sèches
Utiliser des lunettes de protection, même si la machine
5
dispose de protections.
6
S’assurer que la prise électrique dispose d’une prise de
terre.
En cas de nécessité urgente, enclencher l’interrupteur
7
d’arrêt d’urgence pour stopper la rotation de la fraise.
Francaise
2828
Page 29
1
Apresentação
e aspectos gerais
2
Características
da máquina
Generalidades
1.1
A máquina duplicadora ECCO-AUTOMATIC foi desenhada tendo em conta as normas de segurança vigentes
na C.E.E.
A segurança do pessoal envolvido no manuseio deste
tipo de de máquinas só se consegue com um programa
bem delineado de segurança pessoa, com a implantação
de um programa de manutenção e o respeito pelos procedimentos recomendados e ainda pelo cumprimento
das normas de segurança contempladas neste manual.
Ainda que a instalação da máquina não apresente nenhuma dificuldade é preferível que não tente instalar,
ajustar ou manipular a máquina sem ler primeiro este
manual.
A máquina sai da nossa fábrica pronta para ser utilizada
e apenas requer operações de calibração para as ferramentas que vai utilizar:
Transporte e embalagem
1.2
A máquina apresenta-se no interior de uma embalagem
com as seguintes medidas:
Profundidade=570 mm,Largura=520mm; Altura=410mm
e Peso=22Kg.
Quando desembalar a máquina, inspeccione cuidadosamente se sofreu algum dano durante o transporte.
Se encontrar alguma anomalia avise de imediato o
transportador e não faça nada com a máquina até que
o agente do transportador realize a inspecção correspondente.
Para deslocar a máquina de um lugar para outro aconselhamos a que pegue na máquina apenas pela sua
base e não por outras partes.
Etiqueta identificadora
1.3
A máquina duplicadora ECCO AUTOMATIC está provida
de uma etiqueta identificadora, com a especificação do
n.º de série, nome e direcção do fabricante, marca CE e
ano de fabricação.
Ver Figura 1
A máquina ECCO-AUTOMATIC é uma duplicadora automática, robusta e precisa, desenhada para fazer o duplicado de chaves planas para fechaduras de cilindro, de
automóveis, chaves de cruz e especiais.
Famílias de chaves
2.1
A máquina ECCO-AUTOMATIC duplica os seguintes tipos
de chaves:
-Chaves planas
-Chaves para automóveis
-Chaves cruciformes
Nomenclatura da chave
2.2
1
Cabeça
2
Colo
3
Topo superior
4
Topo inferior
Dentado
5
6
Palhetão
Dorso
7
Ponta
8
Elementos principais da máquina
2.3
Fresa
1
Escova
2
Guarda fresa
3
4
Guarda motor
Mordaça de 4 lados
5
6
Manípulo da mordaça
7
Carro
8
Manípulos do carro
9
Posicionadores
10
Limitador do avanço do carro
11
Palpador
12
Regulação da profundidade do palpador
13
Parafuso de bloqueio do palpador
14
Botão de arranque do motor e escova
15
Botão frontal de arranque do motor
16
Luz vermelha de máquina ligada
17
Interruptor de emergência de paragem da fresa.
Ver Figura 2
Dados tecnicos
2.4
Indicam-se de seguida os principais dados técnicos:
Motor: Monofásico 220V, 50Hz,0.18Kw,1350,1,7 A
Monofásico 110V, 60Hz, 0,18Kw, 1700rpm,3.14 A
Fresa: Aço extra rápido (HSS) 63x16x5mm
Velocidade de rotação da fresa: 1350 rpm
Mordaças: De aço, com 4 lados de fixação
Deslocamento do carro: De forma automática, sobre rola-
mentos auto lubrificados e accionado por motoredutor e
excêntrico.
Curso útil: Eixo X=43mm.=máximo comprimento de corte.
Dimensões: Largura=470mm, Profundidade=245mm,
Altura=280mm.
Peso: 22Kg
29
Portuguese
Page 30
3
Manuseio
e funcionamento
Componentes e partes funcionais
2.5
2.5.1 Acessórios Ver Figura 3
1
Chaves de 18
2
Chaves para a regulação lateral e profundidade da máquina.
3
Calços para o topo de ponta da chave.
4
Calços com rebaixo para a duplicação da chave
cruciforme.
5
Jogo de chaves Allen (2, 2.5, 3, 4, 5)
6
Varetas de 1,2
Varetas de 1,7
7
2.5.2 Circuito eléctrico Ver Figura 4
Os componentes principais do circuito eléctrico e
electrónico são os seguintes:
1
Tomada de corrente
2
Disjuntor
3
Motor
4
Motorreductor
5
Microinterruptores
6
Botão frontal (duplicação)
7
Botão lateral esquerdo (escova)
8
Luz piloto encarnada
9
Interruptor de emergência (paragem da fresa)
2.5.3 Interruptor de emergência de paragem da fresa
Esta máquina duplicadora, por ser automática e para evitar
acidentes, dispõe de um interruptor de emergência situado
na parte frontal-direita.
Em caso de necessidade urgente, accionar o interruptor de
paragem de emergência para fazer com que a rotação da
fresa pare
Em caso de necessidade urgente accionar este interruptor
para parar a rotação da fresa. A fresa detém-se instantaneamente, mas o carro continua o movimento até completar o ciclo. Caso o carro encontre um obstáculo na sua
trajectória, o motor detectará o esforço extra e parará. Ao
retirar o obstáculo o carro reiniciará a sua trajectória.
NOTA: Enquanto o interruptor de emergência estiver activado, a fresa não poderá rodar (nem iniciando um novo
ciclo, nem pressionando o botão da escova). Por isso caso
se pretenda voltar a utilizar a máquina ( rotação da fresa
incluída), há que desactivar o interruptor de emergência.
• Interruptor activado ( a fresa não pode rodar)
• Interruptor desactivado ( a fresa pode rodar)
Ver figura 5
2.5.4 Mordaça de 4 lados
A mordaça está desenhada para fixar diferentes familias
de chaves em cada um dos lados. Na figura indicam-se
as possibilidades de duplicação em cada um dos lados da
mordaça.
1) Duplicação de chave com apoio na parte dorsal:
Lado 1: Chaves com palhetão normal
Lado 2: Chaves com palhetão estreito.
2) Duplicação de chave por aperto na guia do perfil
Lado 3: Chaves com guia na parte inferior
Lado 4 Chaves com guia na parte superior
Ver figura 6
3) Duplicação de chave tipo Neiman, através de
fixação pela guia.
Ver figura 7
30
Regulação da máquina
3.1
Na duplicadora ECCO-AUTOMATIC, existem três tipos
de afinação (Lateral, Profundidade e de Corte e
Posicionadores)
A máquina é entregue com as 3 afinações feitas, já
que é possível fazê-las durante a fase de montagem da
máquina. É pouco comum que a máquina precise de
uma afinação lateral ou dos posicionadores. Em contrapartida, por cada mudança da fresa deverá realizar uma
afinação da profundidade de corte, para garantir um
bom nível de qualidade da duplicação de chaves.
3.1.1 Control e afinação lateral
• Fixar as chaves de afinação (2) na face nº 1 das
mordaças, fazendo topo de ponta contra as chapas
batentes de ponta (3) (introduzidas estas, na ranhura situada mais para a direita).
• Desbloquear o carro e aproximar as mordaças do
índice copiador (I) e da fresa (F).Siga os procedimentos seguintes:
- Iniciar o ciclo de corte
- Quando o palpador tocar no palhetão da chave,
desligar a máquina accionando o interruptor
geral que está na parte traseira.
- Por segurança desligue o cabo de alimentação.
• Aproximar as mordaças com as chaves de afinação
(2) do índice copiador (I) e da fresa (F) de forma que
as chaves de afinação estejam em posição correcta
relativamente ao índice copiador e á fresa.
• No caso de não coincidirem devidamente os pontos
das chaves de afinação com o palpadore com a
fresa deve proceder da seguinte forma:
- Abrandar ligeiramente a fixação ao eixo, tem
assim a possibilidade de deslocar a fresa para a
direita ou para a esquerda. Devemos deslocar a
fresa até uma posição em que coincida com o
ponto da chave de afinação. Para realizar esta
operação é necessário primeiro soltar a guarda do
motor.
- A distância fica regulada, coincidindo o palpador
(I) e a fresa (F) nos cortes respectivos das chaves de
afinação. Apertar afixação (T) do eixo.
• Finalmente, deslocar manualmente o carro até á
sua posição mais extrema á esquerda e bloqueálo, pressionando-o para baixo. Voltar a accionar o
interruptor geral da máquina.
• Ter muito cuidado, já que ao voltar a accionar o
interruptor geral, a máquina colocar-se-á imediatamente em funcionamento, até completar o ciclo
de corte que se havia iniciado antes de desligar a
máquina.
NOTA: Depois de uma regulação lateral tem que se
fazer sempre uma regulação do palpador e fresa.
Ver Figura 8
3.1.2 Controlo e regulação da profundidade de corte
• Fixar as chaves de afinação (2) na face nº2 das mor-
daças, fazendo topo de ponta contra as chapas de
topo de ponta (3) ( introduzindo estas nas ranhuras
situadas mais á direita).
• Desbloquear o carro e aproximar as mordaças do
palpador (I) e da fresa (F). Para o fazer deve respeitar as seguintes etapas:
-Iniciar o ciclo de corte.
Portuguese
Page 31
- Quando o palpador tocar no palhetão da chave,
desligar a máquina accionando o interruptor geral
que está na parte traseira.
- Nesta altura e por segurança desligar o cabo de
alimentação.
• Aproximar as mordaças com as chaves de afinação
(2) do palpador (I) e da fresa (F), por forma a que as
chaves de afinação se apoiem sobre o palpador e a
fresa.
• Rodar a fresa com a mão. Se fresa roça ligeiramente
na chave de afinação, a máquina está devidamente
regulada.
• Se ao rodar a fresa, esta o faz livremente, sem roçar,
indica-nos que a fresa está recuada em relação ao
palpador e o fresado é insuficiente, Pelo contrário,
se a fresa prende na chave de afinação, quer dizer
que a fresa está avançada relativamente ao palpador e o fresado é excessivo.
• Em qualquer uma das situações anteriores deve
proceder da seguinte forma:
- Soltar o perno de fixação (L) que bloqueia o palpa-
dor (I) e rodar o parafuso micrométrico (H).
- Avançar ou recuar o palpador, até que a fresa rode
e roce ligeiramente a chave de afinação. De seguida, apertar o perno de fixação (L) do palpador e a
máquina fica em condições de funcionamento.
• Por fim, deslocar manualmente o carro até á posição
mais á esquerda e bloqueá-lo, pressionando-o para
baixo. Voltar a accionar o interruptor geral da
máquina. Ter muito cuidado já que ao accionar este
interruptor a máquina por-se-á imediatamente em
movimento até completar o ciclo de corte que havia
iniciado antes de se desligar a máquina.
Ver Figura 9
- Se tal não acontece, soltar o perno de fixação (T1)
que fixa o posicionador (P1), e voltar a fixá-lo na
posição correcta.
• Por último, voltar a colocar o carro na sua posição
de repouso.
Duplicação de chaves
3.2
CUIDADO!: Quando se utiliza correctamente, a duplicadora ECCO AUTOMATIC, é uma máquina absolutamente
segura;no entanto, não se pode esquecer que o ciclo de
trabalho é automático e que não ocupa as mãos do operador.
Por conseguinte, se o duplicador aproximar involuntáriamente as mãos da zona de trabalho da máquina, pode
haver sérios riscos de acidente grave.
Em caso de emergência carregar no interruptor de segurança para parar a rotação da fresa.
CUIDADO!: Para trabalhar em condições de segurança
total durante as diferentes fases da duplicação, siga as
instruções seguintes:
• Trabalhe com as mãos secas.
• O guarda fresa terá que estar sempre colocado em qual-
quer operação de duplicação.
• Use óculos de protecção
• Assegure-se de que a máquina está ligada á terra.
• Não aproxime a mão da fresa em movimento em caso
algum.
• Ponha a máquina em marcha sómente após terminar as
operações com o carro (fixar chave etc).
Ver figura 10
3.2.1 Duplicação de chaves
3.1.3 Control e regulação dos posicionadores
• A face esquerda do posicionador do lado direito,
(P2), deve coincidir com a face esquerda da fresa
(F), quando o carro se encontra na sua posição
mais extrema do lado direito; estas faces da fresa
e do posicionador, determinam o início do ciclo de
duplicação da chave. Para efectuar a afinação, siga
os passos seguintes:
- Desligar a máquina accionando o interruptor
geral na parte traseira.
- Desbloqueara o carro e deslocá-lo manualmente
até ao extremo direito. Nesta posição soltar suavemente o carro.
- Apoiando a chapa de topo de ponta (2) na face
esquerda da fresa (F),a face esquerda do posicionador (P2), deve coincidir tambem com a chapa
de topo de ponta (2).
- Se isto não acontece, soltar o perno de fixação
(T2) que fixa o posicionador (P2), e voltar a fixá-lo
na posição correcta.
• A distância entre o posicionador do lado direito(P2)
e o posicionador do lado esquerdo, (P1), deve
coincidir com a distância entre a fresa (F) e o palpador (P). Para realizar esta afinação deve seguir os
seguintes passos:
• Manter a máquina desligada e o carro na posição
mais á direita possível.
- Apoiando a chapa de topo de ponta na face
esquerda do palpador (I), a face esquerda do
posicionador (P1) deve coincidir também com a
chpa de de topo de ponta (P2).
• Rodar as mordaças, para localizar o lado correcto
onde fixar a chave que vai duplicar.
• Tanto a chave original como a chave em bruto a
duplicar, devem introduzir-se pela parte esquerda
das respectivas mordaças.
• Introduzir a chave original na mordaça esquerda e
a chave em bruto na na mordaça direita garantindo que:
- Apoia o topo da chave contra o posicionador.
- Aperta a mordaça mantendo o dorso da chave
devidamente apoiado na base da mordaça.
• Retirar os posicionadores.
• Desbloquear o carro pressionando-o para baixo e
arrastá-lo nesta posição até á posição mais á direita.
Nesta posição solte o carro suavemente.
• Pressionar ao mesmo tempo (durante uns 3 segun-
dos) os dois botões de colocação em marcha.Estes
botões são: O que se encontra na face esquerda da
máquina e o que se encontra na parte frontal da
mesma.
• O ciclo de de duplicação inicia-se. Este ciclo dura
cerca de 30 segundos aproximadamente.
• No final do ciclo de duplicação, a fresa e o carro
param automáticamente.
• Voltar a bloquear o carro na sua posição de repou-
so, pressionando-o para baixo e depois soltando-o
suavemente.
• Retirar as chaves das mordaças.
• Activar a escova através do botão lateral esquerdo
para eliminar as rebarbas.
NOTA: A luz piloto frontal está acesa e assinala que a
máquina está a ser alimentada.
31
Portuguese
Page 32
4
Manutenção
e segurança
NOTA: Para um funcionamento adequado da máquina é
aconselhável substituir a fresa quando está gasta. Há que
ter em conta que o tempo de duração da fresa depende de
vários factores ( principalmente do material das chaves que
se copiam), porêm como orientação podemos dizer que
a duração média de uma fresa é de cerca de 5000 chaves
copiadas.
3.2.2 Duplicação de chave
• Introduzir as duas chapas batentes (2) numa das
ranhuras verticais (R) de cada mordaça, em função
do comprimento da chave a duplicar.
• Apoiar as pontas das chaves contra as chapas
batente (2). As chaves ficam assim em posição de
leitura e corte..
• Apertar as mordaças e retirar as chapas batente (2).
• Antes de iniciar o ciclo de corte, verificar se o inicio
do dentado da chave fica do lado direito da ponta
do palpador (para nos assegurarmos de que se vão
duplicar todos os dentes da chave), e que a cabeça
da chave fica do lado esquerdo da ponta do palpador (para evitar uma colisão indesejada entre a
cabeça da chave e o palpador)
Ver figura 11
3.2.3 Duplicação da chave de cruz
• Este tipo de chave duplica-se no lado 1 da mor-
daça.
• As chaves devem sempre ser introduzidas na mor-
daça da esquerda para a direita.
• Introduzir as duas chapas batente (5), com a aber-
tura ou rebaixo para cima, numa das ranhuras verticais (R) da mordaça, em função do comprimento
da chave a duplicar.
• Apoiar os topos das chaves contra as chapas baten-
te (5). As chaves ficam assim prontas para a leitura
e corte.
• Apertar as mordaças e retirar as chapas batente (5).
• A duplicação da chave faz-se em três operações,
rodando e apoiando de cada vez o topo da chave
contra a chapa batente (5)
• Antes de iniciar o ciclo de corte, verificar se o inicio
do dentado da chave fica do lado direito da ponta
do palpador (para nos assegurarmos de que se vão
duplicar todos os dentes da chave), e que a cabeça
da chave fica do lado esquerdo da ponta do palpador (para evitar uma colisão indesejada entre a
cabeça da chave e o palpador).
Ver figura 12
Ao pretender fazer qualquer operação de manutenção é
necessário respeitar os seguintes procedimentos:
Nunca efectuar qualquer operação com a máquina
1
em marcha.
2
Desligar a máquina da corrente eléctrica.
3
Siga estritamente as indicações do manual.
4
Utilizar peças originais de reposição
Mudança de fresa
4.1
Para substituir a fresa proceder da seguinte forma:
Desligar a máquina no interruptor geral e desligá-la
1
da corrente.
Soltar os dois parafusos do guarda fresas e retirá-los
2
momentaneamente.
Com a ajuda das duas chaves de 18, bloquear o eixo da
3
fresa e soltar a porca (K) – rosca esquerda que prende
a fresa (F).
Seguidamente substituir a fresa, e finalmente voltar a
4
colocar o guarda fresa.
Após uma mudança de fresa é sempre recomendável
5
efectuar uma afinação lateral e de profundidade da
máquina.
Mudança de catrabuxa
4.2
Para substituir a catrabuxa proceder da seguinte forma:
Desligar a máquina no interruptor geral e desligá-la
1
da corrente.
Soltar os dois parafusos do guarda fresas e retirá-los
2
momentaneamente.
Com a ajuda das duas chaves de 18, bloquear o eixo
3
da fresa e soltar o parafuso (R) com a ajuda de uma
chave Allen.
Seguidamente substituir a catrabuxa, e finalmente
4
voltar a colocar o guarda fresa.
Regulação da profundidade do carro
4.3
Esta regulação serve para proteger as mordaças contra possíveis colisões com o palpador e com a fresa.
A distância entre a fresa e palpador e as mordaças, deve ser
de 0,15 mm. Caso esta distancia se altere devemos proceder
da seguinte forma:
• Desbloquear o carro e aproximar as mordaças do
palpador e da fresa. Para efectuar esta operação há
que seguir os passos que passamos a indicar:
- Colocar uma chave qualquer na mordaça do lado
esquerdo e iniciar o ciclo de corte.
- Quando o palpador estiver mais ou menos a
meio do palhetão da chave, desligar a máquina
accionando o interruptor geral que está na parte
traseira da máquina.
- Neste momento e por segurança desligar a máquina da corrente.
- Retirar a chave que tinhamos presa na mordaça
esquerda
• Soltar ligeiramente o perno de bloqueio (Z), com a
ajuda de uma chave Allen.
• Fazendo rodar, num sentido ou noutro o perno
de topo (W), consegue-se afastar ou aproximar as
mordaças da fresa e do palpador.
• Uma vez realizado o ajuste da distância, voltar a
bloquear o perno (W) através do perno (Z).
Ver figura 13
32
Portuguese
Page 33
• Por fim, deslocar manualmente o carro até á posição
mais á esquerda e bloqueá-lo, pressionando-o para
baixo. Voltar a accionar o interruptor geral da
máquina. Ter muito cuidado já que ao accionar este
interruptor a máquina por-se-á imediatamente em
movimento até completar o ciclo de corte que havia
iniciado antes de se desligar a máquina.
Recomendações de segurança
4.4
1
Não tente iniciar a máquina ou manipulá-la até que
todos os assuntos de segurança, instruções de instalação
e funcionamento e procedimentos de manutenção tenham sido cumpridos e entendidos.
2
Desligue sempre a máquina da corrente antes de realizar qualquer intervenção seja de caracter técnico seja
para manutenção ou limpeza.
3
Mantenha sempre limpa quer a máquina quer o espaço
em volta.
4
Trabalhe com as mãos secas.
5
Use óculos de protecção, sempre.
6
Assegure-se de que a máquina tem tomada de terra.
Em caso de emergência pressione o interruptor de emer-
7
gência para fazer parar a fresa.
Ver figura 14
33
Portuguese
Page 34
ALEJANDRO ALTUNA, S.A.
Bidekurtzeta, 6
20500 MONDRAGON
(Guipuzcoa) Spain
Tipo:
O
-
N de Serie:
12
10
3
1
4
Figura 1 / Figure 1 / Abbildung 1
Figura 3 / Figure 3 / Abbildung 3
Figura 4 / Figure 4 / Abbildung 4
Figura 5
Figure 5
Abbildung 5
13
11
9
14
5
• INTERRUPTOR ENCLAVADO
La fresa NO puede girar
• SWITCH BLOCKED
(cutter cannot turn)
• SCHALTER BLOCKIERT
(die Fräse kann nicht drehen)
• INTERRUPTEUR ENCLENCHÉ
(la fraise ne peut pas tourner)
• INTERUTTORE BLOCCATO
La fresa non gira
• INTERRUPTOR ACTIVADO
A fresa não pode rodar
2
15
16
6
17
8
7
Figura 2 / Figure 2 / Abbildung 2
• INTERRUPTOR DESENCLAVADO
La fresa SI puede girar
• SWITCH RELEASED
(cutter can turn)
• SCHALTER ENTRIEGELT
(die Fräse kann drehen)
• INTERRUPTEUR DÉSENCLENCHÉ
(la fraise peut tourner)
• INTERUTTORE SBLOCCATO
la fresa puo’ girare
• INTERRUPTOR DESACTIVADO
A fresa pode rodar
Figura 5
Figure 5
Abbildung 5
EUROPA PORTUGAL
Figura 6 / Figure 6 / Abbildung 6
Page 35
ECCO-AUTOMATIC
V -2007
220V
EC-33B
110V
220V
EC-303
110V
T
L
I
3
F
3
I
3
3
F
Figura 7 / Figure 7 / Abbildung 7
I
2
P1
T1
F
2
P2
T2
Figura 10 / Figure 10 / Abbildung 10
Figura 13 / Figure 13 / Abbildung 13
2
Figura 8 / Figure 8 / Abbildung 8
1
4
2
Figura 11 / Figure 11 / Abbildung 11
2
Figura 9 / Figure 9 / Abbildung 9
1
4
2
Figura 12 / Figure 12 / Abbildung 12
W
Z
Figura 14 / Figure 14 / Abbildung 14
Page 36
Bidekurtzeta, 6. Apdo. 70
20500 Arrasate-Mondragón
(Gipuzkoa) ESPAÑA
Tel. + 34 943 79 30 00 / 943 79 33 32
Fax. + 34 943 79 72 43
www.jma.es
e-mail:[email protected]
Loading...
