JIVR Scooter Plus User guide [pl]

| Scooter Plus

Instrukcja obsługi

O instrukcji Treść

Gratulujemy Państwu zakupu hulajnogi JIVR | Scooter Plus.

●

Dla Państwa bezpieczeństwa podczas jazdy prosimy o dokładne przeczytanie niniejszej instrukcji obsługi przed

●

rozpoczęciem użytkowania hulajnogi JIVR | Scooter Plus.
Proszę zwrócić szczególną uwagę na „ostrzeżenia” i „wskazówki” zawarte w niniejszej instrukcji.

●

Ostrzeżenia: Nieprawidłowa obsługa może spowodować obrażenia ciała.
Wskazówki: Pomocne wskazówki dotyczące użytkowania hulajnogi JIVR | Scooter Plus.

W przypadku jakichkolwiek pytań prosimy o kontakt z Państwa sprzedawcą lub Działem Obsługi Klienta JIVR

●

pod adresem [email protected].

Wskazówki:

A. Dzieciom poniżej 14 lat powinna towarzyszyć osoba dorosła.
B. Użytkownicy bez doświadczenia w jeździe na hulajnodze, ze słabą koordynacją ruchową, powinni nauczyć się

jeździć z pomocą doświadczonego użytkownika. Przed rozpoczęciem jazdy na hulajnodze elektrycznej należy
dokładnie przeczytać niniejszą instrukcję.

C. Dzieciom zabrania się czyszczenia i konserwacji produktu bez nadzoru osoby dorosłej.

1. Uwagi dotyczące bezpieczeństwa .............................................................................................. 3-5

2. Wprowadzenie do produktu ...................................................................................................... 6-10

3. Sposób jazdy ............................................................................................................................. 11-12

4. Instrukcja obsługi akumulatora ............................................................................................... 13-14

5. Parametry ....................................................................................................................................... 15

6. Konserwacja .................................................................................................................................... 16

7. Wykrywanie i usuwanie usterek ......................................................................................... 17

OSTRZEŻENIE!
NIEWŁAŚCIWE UŻYTKOWANIE HULAJNOGI I / LUB NIEPRZECZYTANIE NINIEJSZEJ INSTRUKCJI
OBSŁUGI MOŻE PROWADZIĆ DO POWAŻNYCH OBRAŻEŃ CIAŁA. SPRZEDAWCA NIE PONOSI
ODPOWIEDZIALNOŚCI ZA EWENTUALNE OBRAŻENIA SPOWODOWANE NIEWŁAŚCIWYM
UŻYTKOWANIEM LUB NIEPRZESTRZEGANIEM ZALECEŃ ZAWARTYCH W NINIEJSZEJ INSTRUKCJI.

-01- -02-

8. Zawartość zestawu .............................................................................................................. 17

9. Certyfikat jakości produktu ............................................................................................................. 18

10. Karta gwarancyjna produktu ............................................................................................... 18

1 Uwagi dotyczące bezpieczeństwa

Informacje na temat bezpieczeństwa

1.1

Dla Państwa bezpieczeństwa, należy nauczyć się jeździć bezpiecznie i przestrzegać lokalnych zasad i przepisów.
Przed jazdą należy sprawdzić, czy koła nie są uszkodzone i czy części są dokręcone. W razie jakichkolwiek nieoczekiwanych

●

problemów należy skontaktować się z lokalnym sprzedawcą.

●

Nie należy używać hulajnogi elektrycznej w sposób, który mógłby zaszkodzić innym ludziom lub ich własności.

●

Wszelkie modykacje hulajnogi elektrycznej są zabronione, ponieważ zmienią jej osiągi lub mogą uszkodzić konstrukcję,

co może doprowadzić do poważnych obrażeń.

●

NIE WOLNO wkładać hulajnogi elektrycznej do wody. Może to spowodować uszkodzenie hulajnogi elektrycznej i zagrożenie bezpieczeństwa dla
osób znajdujących się w pobliżu.

Środki bezpieczeństwa

1.2

Należy pamiętać, że podczas jazdy na hulajnodze elektrycznej mogą Państwo stracić równowagę, doprowadzić do zderzenia lub upadku.
Aby uniknąć obrażeń, należy zapoznać się z niniejszą instrukcją i utrzymywać hulajnogę elektryczną w dobrym stanie.

NIE WOLNO jeździć z dodatkowym obciążeniem.

NIE WOLNO jeździć w dwie osoby lub więcej,

wyłącznie jeden użytkownik.

baby

Dzieci poniżej 14 roku życia nie mogą jeździć na
hulajnodze elektrycznej, NIE WOLNO jeździć na
hulajnodze elektronicznej będąc w ciąży.

wine

Przed jazdą należy podjąć kroki związane z
bezpieczeństwem, np. założyć ubranie sportowe, kask,
ochraniacze na kolana, łokcie itd.

NIE WOLNO jeździć, gdy
pada deszcz.

Maksymalne obciążenie: 100 kg

NIE WOLNO jeździć po spożyciu alkoholu lub
zażyciu niektórych leków.

-03- -04-

2 Wprowadzenie do produktu

Regulator przyspieszenia / Przepustnica

Hamulec

Światło główne

Kolumna kierownicy

Pierścień zabezpieczający zacisk

Silnik

Nóżka

Hamulec tarczowy

Chwyty kierownicy

Wyświetlacz LED

Hak

Zamek pokrywy akumulatora

Akumulator

Port ładowania

Zacisk

Platforma antypoślizgowa

Błotnik

Światła tylne

NIE WOLNO używać telefonu ani słuchać muzyki
podczas jazdy hulajnogą elektryczną.

NIE WOLNO parkować hulajnogi elektrycznej w korytarzach
ewakuacyjnych lub przed wyjściami bezpieczeństwa.

Należy zachować szczególną ostrożność podczas
jazdy po bezdrożach, brukowanych drogach, błocie,
mokrych nawierzchniach, lodzie i śniegu, zboczach
(kąt >15°), schodach i ciemnych miejscach.

NIE WOLNO jeździć po drogach przeznaczonych dla
pojazdów kołowych gdy ograniczenie prędkości jest
wyższe niż 30 kilometrów na godzinę.

2.1 Widok ogólny

-05- -06-

Klamka hamulca

Wyświetlacz LED

Przycisk funkcyjny

Przełącznik zasilania

Regulator przyspieszenia

Wskaźnik błędów

Stan naładowania

2.2 Instrukcja wstępnego montażu

Prędkość

Wskaźnik wielofunkcyjny
Bieg

Wskaźnik jednostek

Instrukcje dotyczące przycisków

1.

Przełącznik zasilania: Długie naciśnięcie przycisku zasilania

powoduje włączenie/wyłączenie.

Przycisk funkcyjny:

2.

Wyświetlacz LED

1.Podciągnąć drążek do góry,
jednocześnie naciskając na błotnik
tylnego koła.

Podnieś kolumnę kierownicy, zaciśnij

2.

zacisk dociskając go w kierunku kolumny
kierownicy, a następnie zabezpiecz zacisk
przekręcając pierścień ustalający
przeciwnie do ruchu wskazówek zegara.

Umocować dźwignię hamulca

3.

za pomocą klucza sześciokątnego
M5.

A: Krótkie naciśnięcie przycisku funkcyjnego:Przełączyć, aby
zmienić bieg.

Tryb dla początkujących: Wskaźnik biegów nie jest wyświetlany.

Tryb normalny: Wskaźnik biegów świeci na biało.
Tryb sportowy: Wskaźnik biegów świeci na czerwono.

B: Krótko nacisnąć przycisk funkcyjny dwa razy, aby włączyć/wyłączyć światło główne (tylne światła
są zawsze włączone).

3.

Regulator przyspieszenia: Nacisnąć przycisk przyspieszenia, aby rozpocząć i przyspieszyć.
Hamulce: Przytrzymać klamkę hamulca, aby zahamować. Lekko nadepnąć na tylny błotnik, aby

4.

5.Wyregulować śrubę składania,
aby dokręcić zawias słupka.

Dokręcić chwyt kierownicy (Przy

4.

dokręcaniu n ależy zwrócić uwagę
na kierunek obrotu).

wspomóc działanie hamulców.

Tryb tempomatu: Utrzymać aktualnąprędkość przez 6 sekund, aby wejść w tryb

5.

tempomatu;

Wyłączyć tryb tempomatu przez ponowne naciśnięcie regulatora przyspieszenia lub hamulca.

-07- -08-

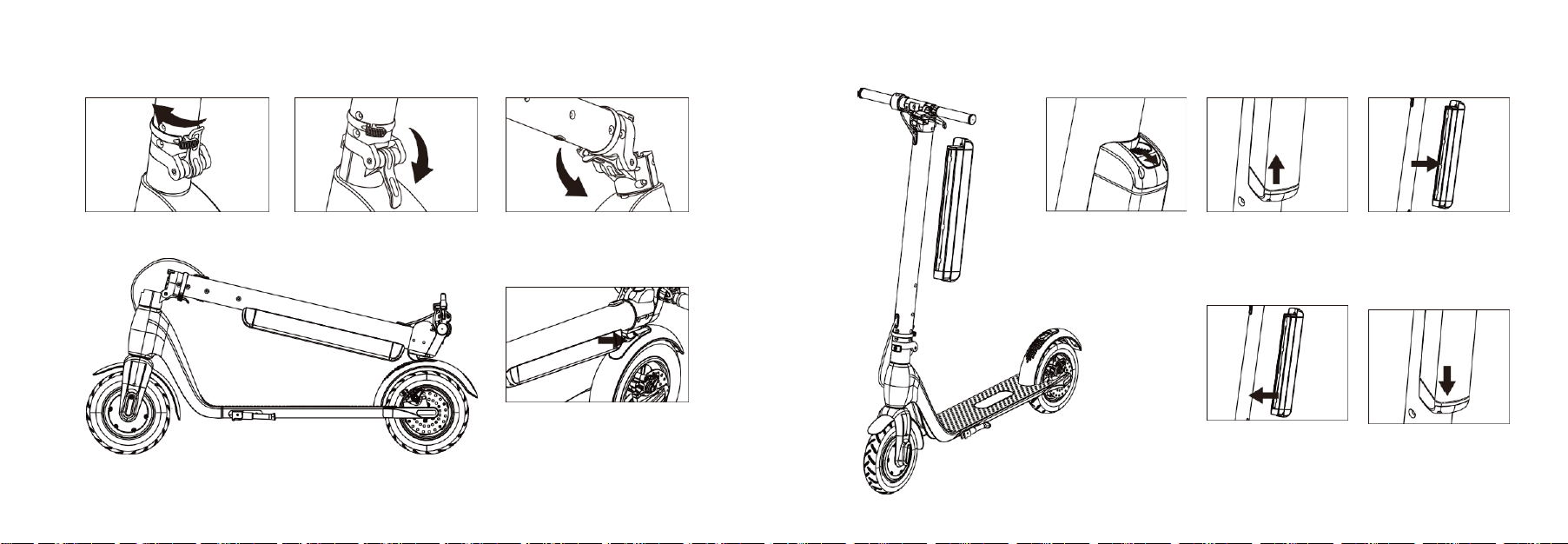

2.3 Schemat
składania

2.4 Instrukcja demontażu i montażu akumulatora

Demontaż

1.Poluzować pierścień us talają cy przy składaniu.

2.Otworzyć zacisk do składania.

3.

Przy zwolnionym zacisku opuścić kolumnę kierownicy.

Pociągnąć za blokadę

1.

obudowy akumulatora.

Popchnąć akumulator dogóry od

2.

dołu.

3.Po wypchnięciu akumulatora do
góry, należy go wyciągnąć
poziomo.

Montaż

4.

Ustawić hak w jednej linii z otworem w tylnym

błotniku i docisnąć.

1.

Włożyć akumulator poziomo

do kolumny kierownicy.

2.

Pchnąć w dół, aż zatrzask zamka
komory na akumulator zostanie
zaciśnięty.

-09- -10-

3 Jazda na hulajnodze

Nacisnąć lekko przycisk regulatora po prawej

Wcisnąć przycisk POWER na 2 sekundy.

Przed jazdą należy założyć kask i inne
wyposażenie ochronne;

2.Postawić jedną nogę na platformie.
Odepchnąć się nogą od ziemi.

1.

3.

Utrzymywać równowagę obiema stopami na

hulajnodze, gdy mają Państwo wystarczający pęd.

-11- -12-

4.

stronie, aby rozpocząć i skręcić kierownicą, aby
wykonać skręt.

6. Nacisnąć klamkę hamulca, aby zahamować i

delikatnie nacisnąć na tylny błotnik, aby wspomóc
hamowanie.

5. Nacisnąć lekko przycisk regulatora, aby

przyspieszyć. Nie należy jeździć zbyt szybko.

7. Z hulajnogi należy zejść dopiero
wtedy, gdy się całkowicie zatrzyma.

4 Instrukcja obsługi akumulatora

Aby przedłużyć żywotność i wydajność akumulatora, należy używać go prawidłowo, zgodnie z niniejszą instrukcją.

4.1

Parametry akumulatora

Nazwa Parametr Nazwa Parametr Nazwa Parametr

Typ

Czas ładowania
Napięcie

Bezpieczeństwo korzystania z akumulatora

4.2

Akumulator
litowo-jonowy

5-7 godziny

36V

Temperatura pracy

Temperatura ładowania
Maks. napięcie ładowania

0℃- 35℃

0℃- 35℃

42V

Czas przechowania（-10℃ ­40℃ ）
Pojemność początkowa

Maks. prąd ładowania

3 miesiące (pełne
naładowanie)

12.8Ah

2A

4.3 Ładowanie

●

Otworzyć pokrywę portu ładowania. Upewnić się, że port ładowania jest czysty i suchy.
Podłączyć ładowarkę do akumulatora, a drugi koniec do prądu (100V-240V;50/60Hz). Upewnić się, że wskaźnik

●

ładowania świeci się.

●

Gdy wskaźnik ładowarki jest koloru czerwonego, oznacza to, że ładowanie przebiega normalnie. W przeciwnym razie należy
sprawdzić, czy wtyczka jest prawidłowo podłączona.

●

Gdy wskaźnik ładowarki świeci na zielono, ładowanie jest zakończone.

Metoda ładowania:

Nie należy kontynuować używania akumulatora, gdy wystąpią następujące warunki:

Akumulator hulajnogi elektrycznej może być używany tylko zgodnie z miejscowym prawem. NIE WOLNO rozbierać akumulatora na

własną rękę. W przypadku wystąpienia intensywnego zapachu, nadmiernego ciepła lub wycieku substancji, nie należy dotykać

Interfejs akumulatora

niczego, co wycieka z akumulatora. Nie pozwalać dzieciom i zwierzętom dotykać akumulatora. Przed montażem akumulatora lub
jazdą należy odłączyć ładowarkę. Nie należy w żaden sposób modykować ładowarki ani akumulatora.

Aby zapewnić najbardziej wydajną pracę hulajnogi elektrycznej, akumulator musi być ładowany i używany w zakresie temperatur
podanych w specykacji akumulatora.
Akumulatory litowe są uważane za niebezpieczne i wymagają przestrzegania lokalnego prawa, aby umożliwić ich transport.

Port ładowania

Akumulator zawiera niebezpieczne substancje. Nie otwierać akumulatora. Nie należy niczego wkładać do akumulatora.

Zabrania się ładowania akumulatora litowego, który został nadmiernie rozładowany. Akumulator, który został nadmiernie
rozładowany, stanowi zagrożenie dla bezpieczeństwa i musi zostać zezłomowany.

Wskazówka:

Wskazówka: Wewnętrzne elementy akumulatora są chronione przed temperaturami przekraczającymi 45°C.

Nie należy ładować akumulatora, gdy temperatura wewnętrzna przekracza 45°C.

Nie należy ładować akumulatora w środowisku o wysokiej temperaturze (40°C).
Do ładowania akumulatora hulajnogi elektrycznej należy używać wyłącznie oryginalnych urządzeń ładujących.

-13- -14-

Najpierw należy podłączyć ładowarkę do prądu zmiennego (100V-240V; 50/60Hz). Gdy świeci się zielona
lampka kontrolna na ładowarce, należy podłączyć ją do akumulatora za pomocą kabla do ładowania.

Po naładowaniu należy przykryć port ładowania zaślepką przeciwpyłową, aby zapobiec
przedostawaniu się kurzu do portu ładowania, co mogłoby spowodować awarię akumulatora.

5 Specykacja

6 Konserwacja

Poz. 10 cali

Produkt

Specyfikacja hulajnogi

Wymiary w stanie rozłożonym 1083*401*1221mm
Wymiary w stanie złożonym
Wysokość od pokładu do podłoża
Waga netto

Pojemność
Moc silnika
Zasięg na jednym ładowaniu
Prędkość maksymalna
Maks. obciążenie
Kąt wspinania

1083*401*508mm
115mm
15kg

Podstawowe informacje

36V/12,8Ah
350W
30-50km
20km/h
100kg
20°

Uwagi dotyczące konserwacji:

●

Upewnić się, że ładowarka hulajnogi elektrycznej i kabel do ładowania są odłączone i upewnić się, że hulajnoga elektryczna jest
wyłączona.

Przetrzeć ramę miękką szmatką, aby wyczyścić hulajnogę elektryczną. Proszę nie nakładać więcej oleju smarującego na łożyska.

●

Uwaga

Zabrania się czyszczenia hulajnóg elektrycznych za pomocą myjek ciśnieniowych lub zanurzania w wodzie. Spowoduje to

●

trwałe uszkodzenie elektroniki w hulajnodze.

Przechowywanie

Przed dłuższym przechowaniem hulajnogi elektrycznej należy ją w pełni naładować. Należy pamiętać o ładowaniu co najmniej raz

●

na trzy miesiące.

Jeśli temperatura otoczenia podczas przechowywania jest niższa niż 0 ℃, wówczas nie należy ładować hulajnogi elektrycznej. Należy

●

ją umieścić w cieplejszym otoczeniu (powyżej 10 ℃ ), a następnie naładować, temperatura przechowywania musi być w zakresie; od 10
℃ do 35 ℃.

●

Należy przechowywać elektryczną hulajnogę w odpowiednim miejscu, w suchym pomieszczeniu i w temperaturze pokojowej.

Specyfikacja ładowarki

Napięcie wejściowe
Częstotliwość
Napięcie wyjściowe
Prąd wyjścia
Temperatura przechowania

100-240Vac
50-60Hz
42V
2A

- 10℃-35℃

Ostrzeżenie

W celu zapewnienia bezpieczeństwa nie należy rozbierać hulajnogi elektrycznej na części. W przeciwnym razie gwarancja na

●

produkt zostanie automatycznie unieważniona.

-15- -16-

7-Wykrywanie i usuwanie usterek

Należy skontaktować się z działem obsługi klienta lub ze sprzedawcą, gdy hulajnoga elektryczna nie jeździ normalnie.

PROBLEM

Nie da się uruchomić hulajnogi elektrycznej.

Akumulator się nie ładuje

ROZWIĄZANIE

Sprawdzić, czy akumulator j est naładowany i prawidłowo zamontowany

1. Sprawdź, czy w gniazdku jest prąd;

2. Sprawdzić, czy wtyczka ładowarki AC jest prawidłowo

podłączona. (dioda na ładowarce powinna się świecić);

3. Sprawdzić, czy wtyczka ładowania została prawidłowo

włożona do portu ładowania.

9 Certykat jakości produktu

Produkt ten przeszedł pomyślnie kontrolę jakości i jest dopuszczony do sprzedaży na rynku.
Do celów gwarancyjnych wymagana jest karta gwarancyjna (z pieczęcią producenta i numerem seryjnym) wraz z dowodem zakupu (faktura

sprzedaży). Należy wypełnić i zachować kartę gwarancyjną oraz dowód zakupu.Aby zgłosić reklamację usług objętych gwarancją, należy

skontaktować się ze swoim sprzedawcą lub z działem obsługi klienta JIVR pod adresem [email protected]

Data wprowadzenia na rynek:

Pieczęć QC Qualied:

10 Karta gwarancyjna produktu

8 Zawartość zestawu

Lista poz.:

Hulajnoga JIVR | Scooter Plus: 1 szt.

Ładowarka: 1 szt.
Instrukcja obsługi: 1 szt.
Śruby i klucz: 1 komplet

Jeśli któregoś z tych elementów nie ma w pudełku, prosimy o kontakt z naszym działem obsługi klienta lub ze sprzedawcą.

Nazwa

Adres

Nr tel.

Miejsce zakupu

Cena zakupu Nr ser.

Nazwa produktu

Podpis sprzedawcy

Podpis właściciela

Kod pocztowy

Należy pamiętać, że gwarancje dotyczące jakiejkolwiek części hulajnogi JIVR | Scooter Plus mogą zostać
unieważnione przez poddanie jej niezamierzonemu użyciu lub warunkom określonym wcześniej w tym dokumencie.

1.

Dwuletnia gwarancja na główny korpus, w tym wspornik kierownicy, silnik i ładowarkę.

2.

Sześć miesięcy gwarancji na akumulator.

3.

Plastikowe osłony dekoracyjne, gumowa kierownica, tylne koło nie są objęte zakresem gwarancji.

4.

Komponenty, które ulegają zużyciu przy normalnym użytkowaniu, nie są objęte gwarancją. Dotyczy to opon, elementów układu hamulcowego i

-17- -18-

uchwytów kierownicy. Również uszkodzenia kosmetyczne, w tym między innymi zadrapania i wgniecenia, nie są objęte gwarancją.
