| Scooter

INSTRUKCJA OBSŁUGI

Page 3

O instrukcji Treść

Gratulujemy Państwu zakupu hulajnogi JIVR | Scooter.

●

Dla Państwa bezpieczeństwa podczas jazdy prosimy o dokładne przeczytanie niniejszej instrukcji obsługi przed

●

rozpoczęciem użytkowania hulajnogi JIVR | Scooter. Proszę zwrócić szczególną uwagę na „ostrzeżenia” i „wskazówki” zawarte w niniejszej instrukcji.

●

Ostrzeżenia: Nieprawidłowa obsługa może spowodować obrażenia ciała. Wskazówki: Pomocne wskazówki dotyczące użytkowania hulajnogi JIVR | Scooter.

W przypadku jakichkolwiek pytań prosimy o kontakt z Państwa sprzedawcą lub Działem Obsługi Klienta JIVR

●

pod adresem [email protected].

Uwagi dotyczące bezpieczeństwa .............................................................................................. 3-5

Wprowadzenie do produktu ..................................................................................................... 6-10

Sposób jazdy ............................................................................................................................ 11-12

Instrukcja obsługi akumulatora .............................................................................................. 13-14

Wskazówki:

A. Dzieciom poniżej 14 lat powinna towarzyszyć osoba dorosła.

B. Użytkownicy bez doświadczenia w jeździe na hulajnodze, ze słabą koordynacją ruchową, powinni nauczyć się

jeździć z pomocą doświadczonego użytkownika. Przed rozpoczęciem jazdy na hulajnodze elektrycznej należy dokładnie przeczytać niniejszą instrukcję.

C. Dzieciom zabrania się czyszczenia i konserwacji produktu bez nadzoru osoby dorosłej.

OSTRZEŻENIE! NIEWŁAŚCIWE UŻYTKOWANIE HULAJNOGI I / LUB NIEPRZECZYTANIE NINIEJSZEJ INSTRUKCJI

OBSŁUGI MOŻE PROWADZIĆ DO POWAŻNYCH OBRAŻEŃ CIAŁA. SPRZEDAWCA NIE PONOSI ODPOWIEDZIALNOŚCI ZA EWENTUALNE OBRAŻENIA SPOWODOWANE NIEWŁAŚCIWYM UŻYTKOWANIEM LUB NIEPRZESTRZEGANIEM ZALECEŃ ZAWARTYCH W NINIEJSZEJ INSTRUKCJI.

01 02

Parametry .......................................................................................................................................15

Konserwacja ................................................................................................................................. 1 6

Wykrywanie i usuwanie usterek ...................................................................................................17

Zawartość zestawu ......................................................................................................................... 17

Certyfikat jakości produktu .......................................................................................................... 18

Karta gwarancyjna produktu ........................................................................................................18

10.

Page 4

1 Uwagi dotyczące bezpieczeństwa

1.1 Informacje na temat bezpieczeństwa

Dla Państwa bezpieczeństwa, należy nauczyć się jeździć bezpiecznie i przestrzegać lokalnych zasad i przepisów. Przed jazdą należy sprawdzić,czy koła nie są uszkodzone i czy części są dokręcone. W razie jakichkolwiek nieoczekiwanych

●

problemów należy skontaktować się z lokalnym sprzedawcą.

Nie należy używać hulajnogi elektrycznej w sposób, który mógłby zaszkodzić innym ludziom lub ich własności.

●

Wszelkie modykacje hulajnogi elektrycznej są zabronione, ponieważ zmienią jej osiągi lub mogą uszkodzić konstrukcję,

●

co może doprowadzić do poważnych obrażeń.

NIE WOLNO wkładać hulajnogi elektrycznej do wody. Może to spowodować uszkodzenie hulajnogi elektrycznej i zagrożenie

●

bezpieczeństwa dla osób znajdujących się w pobliżu.

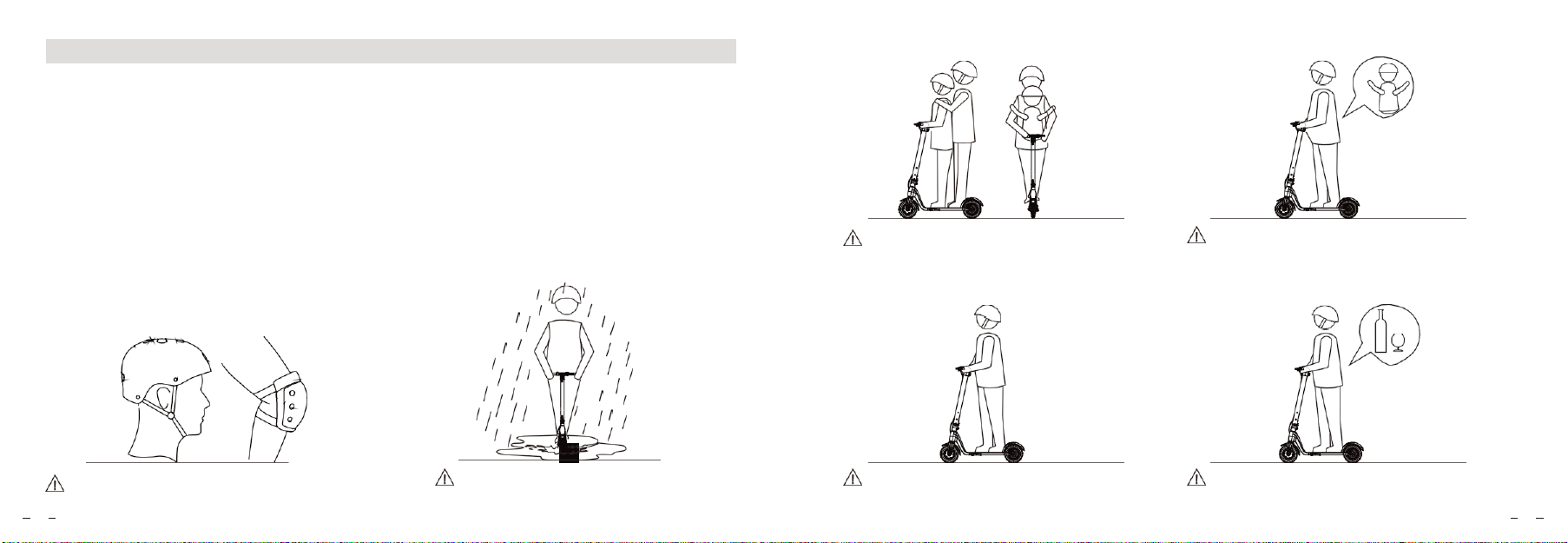

1.2 Środki ostrożności

Należy pamiętać, że podczas jazdy na hulajnodze elektrycznej mogą Państwo stracić równowagę, doprowadzić do zderzenia lub upadku. Aby uniknąć obrażeń, należy zapoznać się z niniejszą instrukcją i utrzymywać hulajnogę elektryczną w dobrym stanie.

NIE WOLNO jeździć z dodatkowym obciążeniem. NIE WOLNO jeździć w dwie osoby lub więcej, wyłącznie

jeden użytkownik.

baby

Dzieci poniżej 14 roku życia nie mogą jeździć na hulajnodze elektrycznej, NIE WOLNO jeździć na hulajnodze elektronicznej będąc w ciąży.

wine

Przed jazdą należy podjąć kroki związane z bezpieczeństwem, np. założyć ubranie sportowe, kask, ochraniacze na kolana, łokcie itd.

NIE WOLNO jeździć, gdy pada deszcz.

Maksymalne obciążenie: 100 kg

NIE WOLNO jeździć po spożyciu alkoholu lub zażyciu niektórych leków.

03 04

Page 5

2 Wprowadzenie techniczne

Światła tylne

Regulator przyspieszenia / Przepustnica

Hamulec

Światło główne

Kolumna kierownicy

Pierścień zabezpieczający zacisk

Silnik

Chwyty kierownicy

Wyświetlacz LED

Zamek pokrywy deski rozdzielczej

Hak

Port ładowania

Zacisk

Platforma antypoślizgowa

Błotnik

NIE WOLNO używać telefonu ani słuchać muzyki podczas jazdy hulajnogą elektryczną.

Należy zachować szczególną ostrożność podczas jazdy po bezdrożach, brukowanych drogach, błocie, mokrych nawierzchniach, lodzie i śniegu, zboczach (kąt >15°), schodach i ciemnych miejscach.

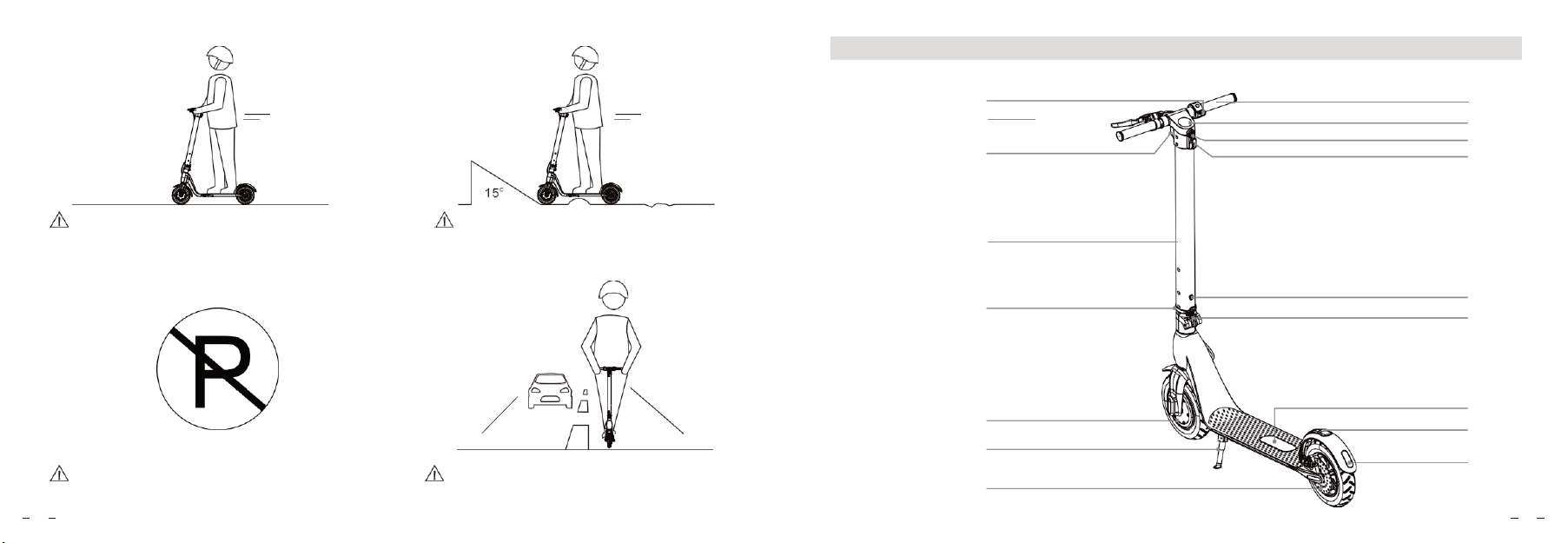

2.1 Widok ogólny

Nóżka

NIE WOLNO parkować hulajnogi elektrycznej w korytarzach ewakuacyjnych lub przed wyjściami bezpieczeństwa.

NIE WOLNO jeździć po drogach przeznaczonych dla pojazdów kołowych gdy ograniczenie prędkości jest wyższe niż 30 kilometrów na godzinę.

Hamulec tarczowy

05 06

Page 6

Klamka hamulca

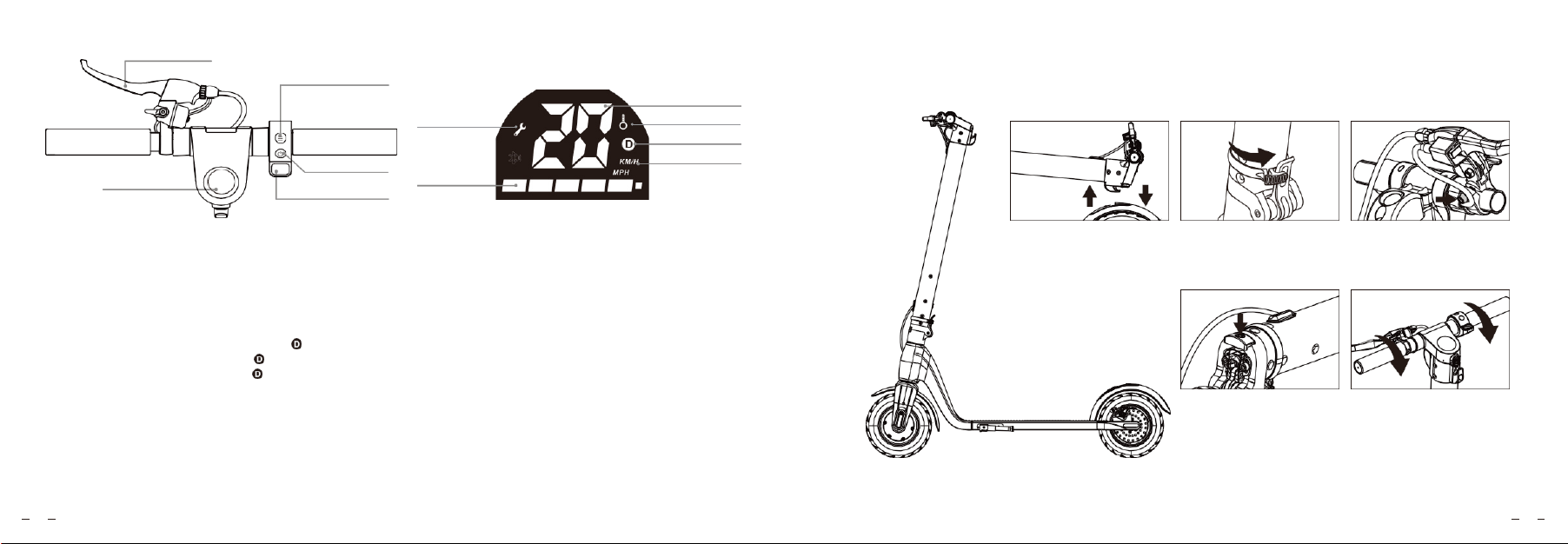

2.2 Instrukcja wstępnego montażu

Wyświetlacz LED

Przycisk funkcyjny

Przełącznik zasilania

Przycisk przepustnicy

Wskaźnik błędów

Stan naładowania

Prędkość

Wskaźnik wielofunkcyjny

Bieg

Wskaźnik jednostek

Wyświetlacz LED

2. Podnieś kolumnę kierownicy, zaciśnĳ zacisk dociskając go w kierunku kolumny kierownicy, a następnie zabezpiecz zacisk przekręcając pierścień ustalający przeciwnie do ruchu wskazówek zegara.

Instrukcje dotyczące przycisków

Przełącznik zasilania: Długie naciśnięcie przycisku zasilania powoduje włączenie/wyłączenie.

Przycisk funkcyjny:

1. Podciągnąć drążek do góry, jednocześnie naciskając na błotnik tylnego koła.

A: Krótkie naciśnięcie przycisku funkcyjnego: Przełączyć, aby zmienić bieg.

Tryb dla początkujących: Wskaźnik biegów nie jest wyświetlany.

Tryb normalny: Wskaźnik biegów świeci na biało. Tryb sportowy: Wskaźnik biegów świeci na czerwono.

B: Krótko nacisnąć przycisk funkcyjny dwa razy, aby włączyć/wyłączyć światło główne (tylne światła są zawsze włączone).

Regulator przyspieszenia: Nacisnąć przycisk przyspieszenia, aby rozpocząć i przyspieszyć.

Hamulce: Przytrzymać klamkę hamulca, aby zahamować. Lekko nadepnąć na tylny błotnik, aby

5.Wyregulować śrubę składania, aby dokręcić zawias słupka.

wspomóc działanie hamulców.

Tryb tempomatu: Utrzymać aktualną prędkość przez 6 sekund, aby wejść w tryb tempomatu; wyjść z trybu tempomatu przez ponowne naciśnięcie regulatora przyspieszenia lub hamulca.

07 08

Umocować dźwignię hamulca za

pomocą klucza sześciokątnego M5.

4.Dokręcić chwyty kierownicy (Przy dokręcaniu należy zwrócić uwagę na kierunek obrotu).

Page 7

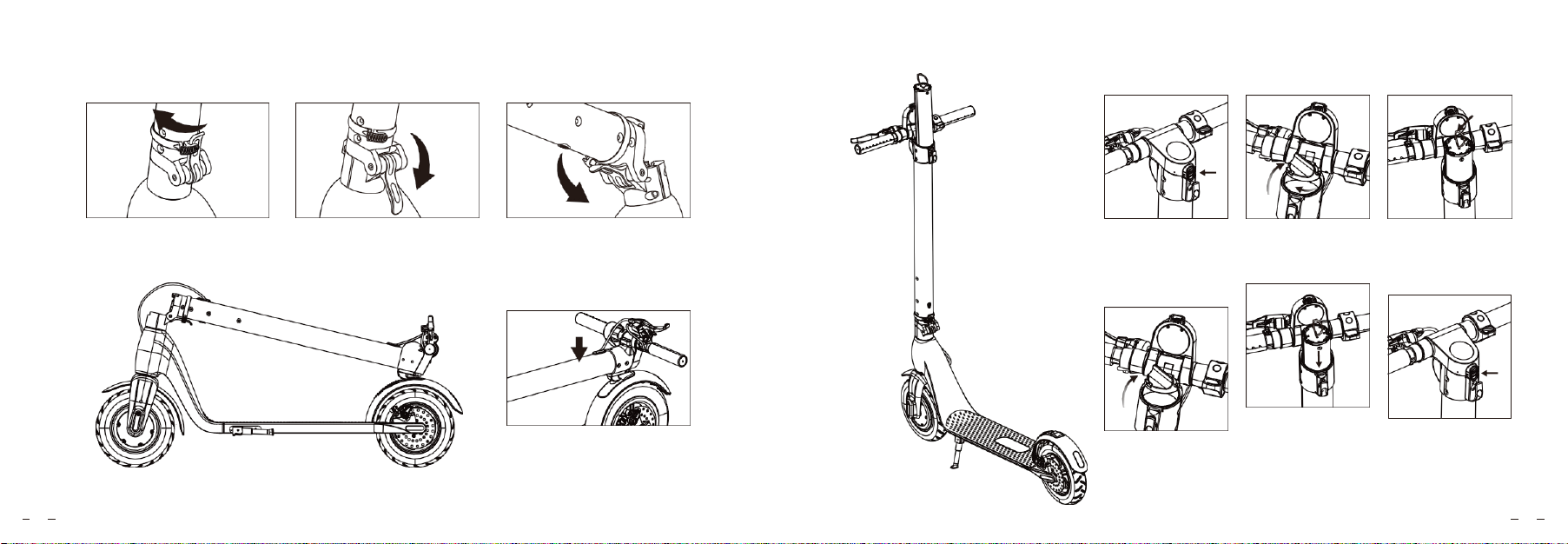

2.3 Schemat składania 2.4 Instrukcja demontażu i montażu akumulatora

Demontaż

Przy zwolnionym zacisku

Poluzować pierścień

ustalający przy składaniu.

2.Otworzyć zacisk do składania.

09 10

opuścić kolumnę kierownicy.

Ustawić hak w jednej linii z otworem w tylnym błotniku i docisnąć.

Montaż

Pociągnąć do góry i

nacisnąć blokadę pokrywy deski rozdzielczej, aby otworzyć pokrywę

Otworzyć pokrywę

deski rozdzielczej i pokrywę akumulatora

Odkręcić pokrywę akumulatora

Wyrównać rowek

akumulatora z rowkiem w słupku i powoli włożyć akumulator do środka (proszę zwrócić uwagę na kierunek rowka)

Pociągnąć akumulator

prosto do góry, aby go wyjąć

Dokręcić pokrywę

akumulatora i przesunąć blokadę pokrywy deski rozdzielczej w dół, by zakończyć instalację.

Page 8

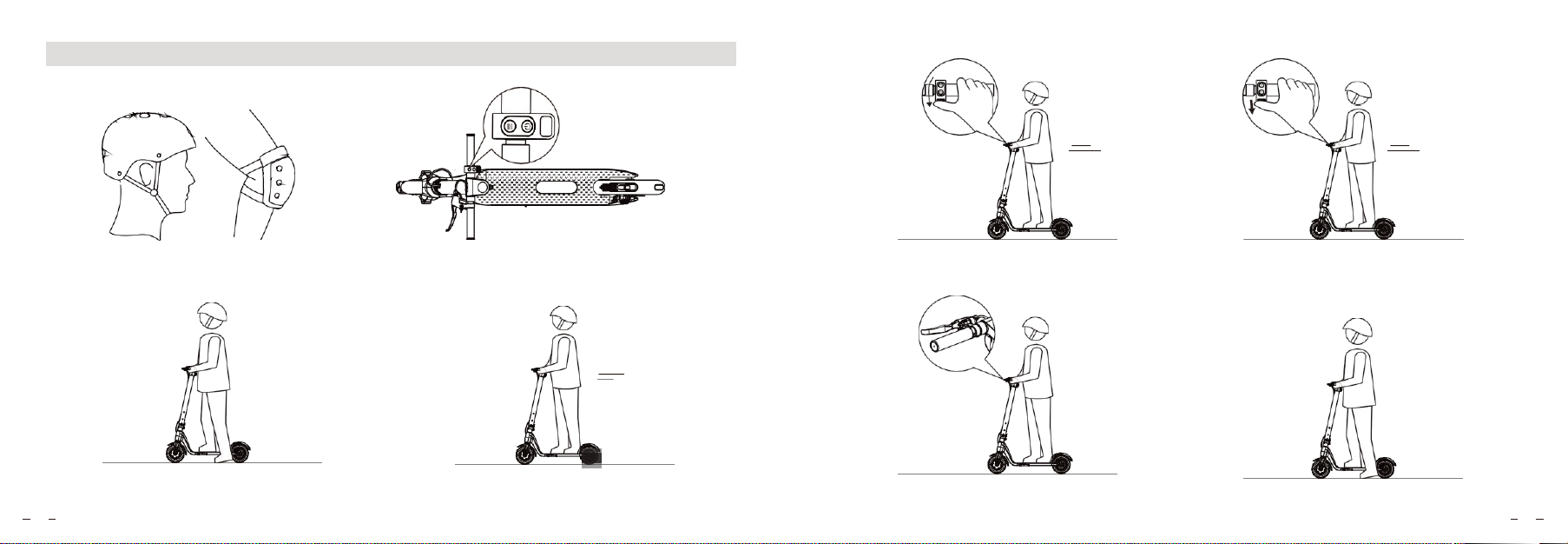

3 Jazda na hulajnodze

Nacisnąć lekko przycisk regulatora po prawej

Podczas nauki jazdy na hulajnodze, należy założyć kask, nakolanniki i ochraniacze na łokcie.

Postawić jedną nogę na platformie.

Odepchnąć się nogą od ziemi.

Wcisnąć przycisk POWER na 2 sekundy.

Utrzymywać równowagę obiema stopami na hulajnodze, gdy mają Państwo wystarczający pęd

11 12

stronie, aby rozpocząć jazdę i skręcić kierownicą, aby wykonać skręt.

6.Nacisnąć klamkę hamulca, aby zahamować i delikatnie nacisnąć na tylny błotnik, aby wspomóc hamowanie.

Nacisnąć lekko przycisk regulatora, aby

przyspieszyć. Nie należy jeździć zbyt szybko.

7. Z hulajnogi należy zejść dopiero wtedy, gdy się całkowicie zatrzyma.

Page 9

4 Instrukcja obsługi akumulatora

Nazwa Parametr Nazwa Parametr Nazwa Parametr

Typ

Akumulator litowo-jonowy

Temperatura pracy

0℃ -35℃

Czas przechowania（-10℃- 40℃)

3 miesiące(pełne naładowanie)

Czas ładowania

3-4 godziny

Temperatura ładowania

0℃ -35℃

Pojemność początkowa

5Ah/6,4Ah

Napięcie

36V

Maks. napięcie ładowania

42V

Maks. prąd ładowania

Aby przedłużyć żywotność i wydajność akumulatora, należy używać go prawidłowo, zgodnie z niniejszą instrukcją.

4.1 Parametry akumulatora

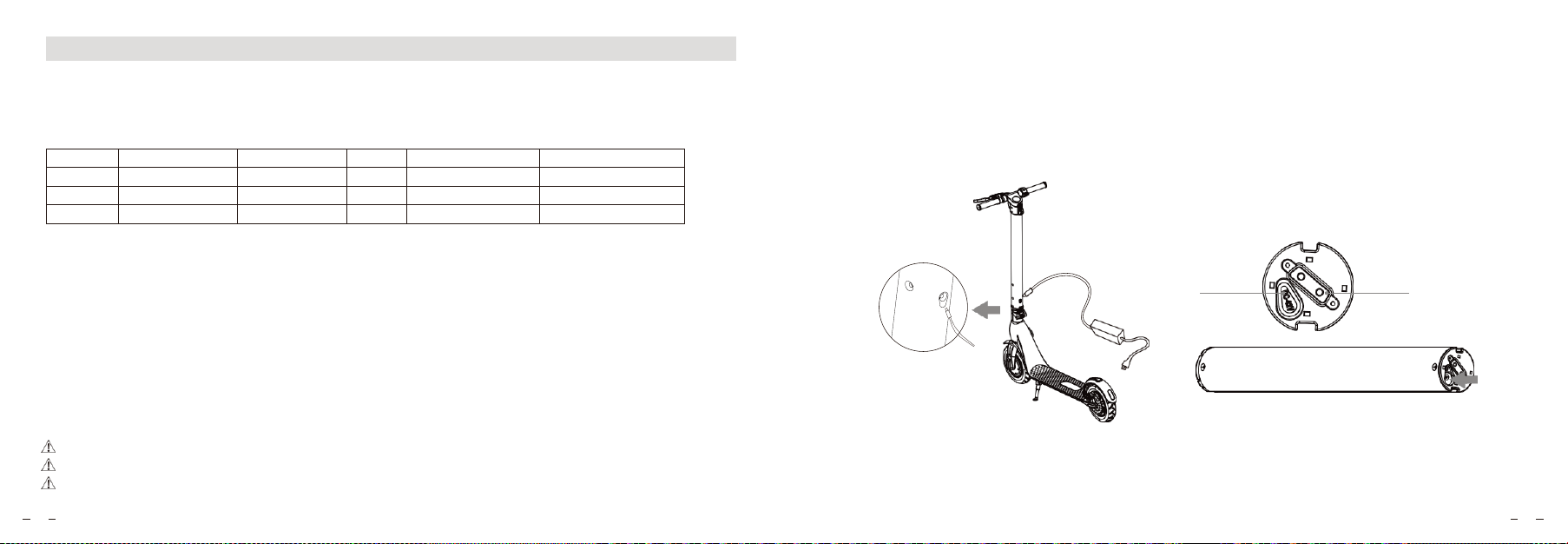

4.3 Ładowanie

● Otworzyć pokrywę portu ładowania. Upewnić się, że port ładowania jest czysty i suchy.

● Podłączyć ładowarkę do akumulatora, a drugi koniec do prądu (100V-240V;50/60Hz). Upewnić się, że wskaźnik ładowania świeci się.

● Gdy wskaźnik ładowarki jest koloru czerwonego, oznacza to, że ładowanie przebiega normalnie. W przeciwnym razie należy

sprawdzić, czy wtyczka jest prawidłowo podłączona.

● Gdy wskaźnik ładowarki świeci na zielono, ładowanie jest zakończone.

Metoda ładowania 1:

Metoda ładowania 2:

4.2 Bezpieczeństwo korzystania z akumulatora

Nie należy kontynuować używania akumulatora, gdy wystąpią następujące warunki:

Akumulator hulajnogi elektrycznej może być używany tylko zgodnie z miejscowym prawem. NIE WOLNO rozbierać akumulatora na własną

rękę. W przypadku wystąpienia intensywnego zapachu, nadmiernego ciepła lub wycieku substancji, nie należy dotykać niczego, co wycieka z akumulatora. Nie pozwalać dzieciom i zwierzętom dotykać akumulatora. Przed montażem akumulatora lub jazdą należy odłączyć ładowarkę. Nie należy w żaden sposób modykować ładowarki ani akumulatora.

Aby zapewnić najbardziej wydajną pracę hulajnogi elektrycznej, akumulator musi być ładowany i używany w zakresie temperatur podanych w specykacji akumulatora.

Akumulatory litowe są uważane za niebezpieczne i wymagają przestrzegania lokalnego prawa, aby umożliwić ich transport.

Akumulator zawiera niebezpieczne substancje. Nie otwierać akumulatora. Nie należy niczego wkładać do akumulatora.

Zabrania się ładowania akumulatora litowego, który został nadmiernie rozładowany. Akumulator, który został nadmiernie rozładowany, stanowi zagrożenie dla bezpieczeństwa i musi zostać zezłomowany.

Wskazówka: Wewnętrzne elementy akumulatora są chronione przed temperaturami przekraczającymi 45°C.

Nie należy ładować akumulatora, gdy temperatura wewnętrzna przekracza 45°C.

Nie należy ładować akumulatora w środowisku o wysokiej temperaturze (40°C). Do ładowania akumulatora hulajnogi elektrycznej należy używać wyłącznie oryginalnych urządzeń ładujących.

13 14

Wskazówki:

Najpierw należy podłączyć ładowarkę do prądu zmiennego (100V-240V; 50/60Hz). Gdy świeci się zielona lampka kontrolna na ładowarce, należy podłączyć ją do akumulatora za pomocą kabla do ładowania.

Po naładowaniu należy przykryć port ładowania zaślepką przeciwpyłową, aby zapobiec przedostawaniu się kurzu do portu ładowania, co mogłoby spowodować awarię akumulatora.

Port ładowania

Interfejs akumulatora

Page 10

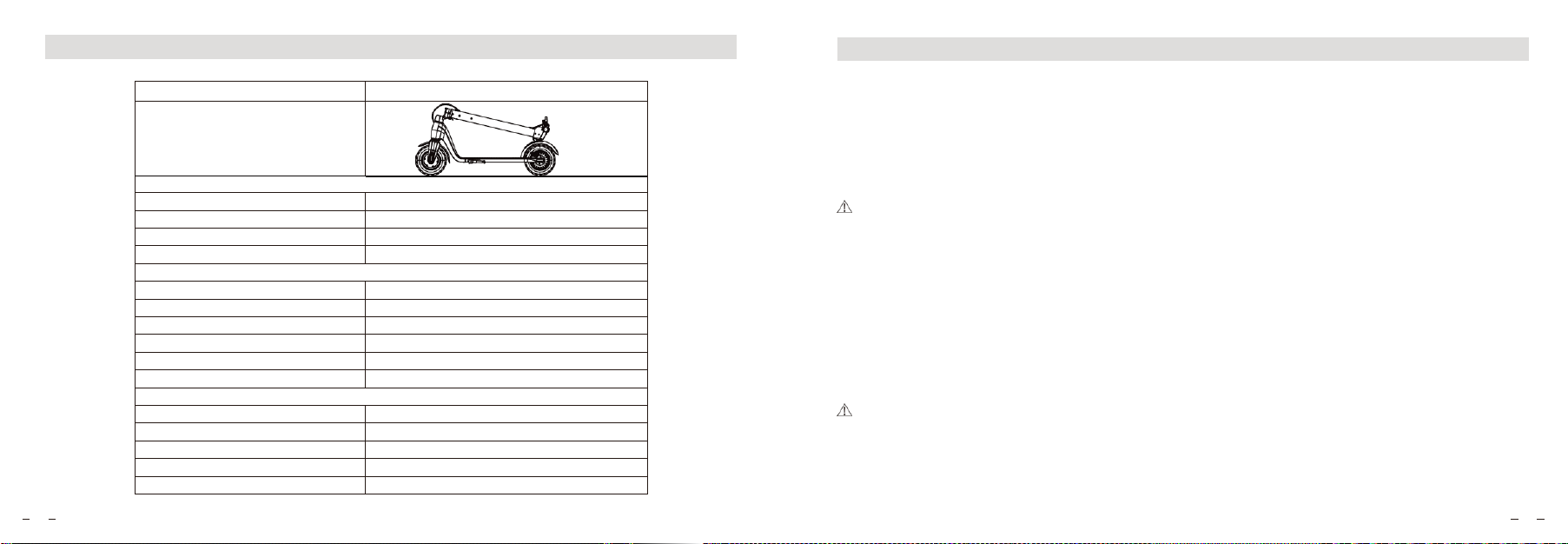

5 Specykacja

6 Konserwacja

Poz. 10 cali

Produkt

Uwagi dotyczące konserwacji:

● Upewnić się, że ładowarka hulajnogi elektrycznej i kabel do ładowania są odłączone i upewnić się, że hulajnoga elektryczna jest wyłączona.

● Przetrzeć ramę miękką szmatką, aby wyczyścić hulajnogę elektryczną. Proszę nie nakładać więcej oleju smarującego na łożyska.

Specyfikacja hulajnogi

Wymiary w stanie rozłożonym 1083*401*1221mm Wymiary w stanie złożonym Wysokość od pokładu do podłoża Waga netto

1083*401*508mm 115mm 13kg

Podstawowe informacje

Pojemność Moc silnika Zasięg na jednym ładowaniu Prędkość maksymalna Maks. obciążenie Kąt wspinania

36V/6,4Ah 250W/350W 15-25km 20km/h 100kg 20°

Uwaga

● Zabrania się czyszczenia hulajnóg elektrycznych za pomocą myjek ciśnieniowych lub zanurzania w wodzie. Spowoduje to trwałe uszkodzenie elektroniki w hulajnodze.

Przechowanie

● Przed dłuższym przechowaniem hulajnogi elektrycznej należy ją w pełni naładować. Należy pamiętać o ładowaniu co najmniej raz na trzy miesiące.

● Jeśli temperatura otoczenia podczas przechowywania jest niższa niż 0 ℃, wówczas nie należy ładować hulajnogi elektrycznej. Należy ją umieścić w cieplejszym otoczeniu (powyżej 10 ℃ ), a następnie naładować, temperatura przechowywania musi być w zakresie; od 10 ℃ do 35 ℃.

● Należy przechowywać elektryczną hulajnogę w odpowiednim miejscu, w suchym pomieszczeniu i w temperaturze pokojowej.

Specyfikacja ładowarki

Napięcie wejściowe Częstotliwość Napięcie wyjściowe Prąd wyjścia Temperatura przechowania

100-240Vac 50-60Hz 42V 1,5A

- 10℃-35℃

Uwaga

● W celu zapewnienia bezpieczeństwa nie należy rozbierać hulajnogi elektrycznej na części. W przeciwnym razie gwarancja na produkt zostanie automatycznie unieważniona.

15 16

Page 11

7 Wykrywanie i usuwanie usterek

Należy skontaktować się z działem obsługi klienta lub ze sprzedawcą, gdy hulajnoga elektryczna nie jeździ normalnie.

PROBLEM

Nie da się uruchomić hulajnogi elektrycznej.

Akumulator się nie ładuje

ROZWIĄZANIE

Sprawdzić, czy akumulator jest naładowany i prawidłowo zamontowany

1. Sprawdź, czy w gniazdku jest prąd;

2. Sprawdzić, czy wtyczka ładowarki AC jest prawidłowo

podłączona. (dioda na ładowarce powinna się świecić);

3. Sprawdzić, czy wtyczka ładowania została prawidłowo

włożona do portu ładowania.

8 Zawartość zestawu

Lista poz.:

Hulajnoga JIVR | Scooter: 1 szt.

Ładowarka: 1 szt. Instrukcja obsługi: 1 szt. Śruby i klucz: 1 komplet

Jeśli któregoś z tych elementów nie ma w pudełku, prosimy o kontakt z naszym działem obsługi klienta lub ze sprzedawcą.

17 18

Produkt ten przeszedł pomyślnie kontrolę jakości i jest dopuszczony do sprzedaży na rynku.

Do celów gwarancyjnych wymagana jest karta gwarancyjna (z pieczęcią producenta i numerem seryjnym) wraz z dowodem zakupu (faktura sprzedaży). Należy wypełnić i zachować kartę gwarancyjną oraz dowód zakupu. Aby zgłosić reklamację usług objętych gwarancją, należy

skontaktować się ze swoim sprzedawcą lub z działem obsługi klienta JIVR pod adresem kontakt@jivr.pl

Data wprowadzenia na rynek:

Pieczęć QC Qualied:

Nazwa

Adres

Nr tel.

Miejsce zakupu

Cena zakupu Nr ser.

Nazwa produktu

Podpis sprzedawcy

Należy pamiętać, że gwarancje dotyczące jakiejkolwiek części hulajnogi JIVR | Scooter mogą zostać unieważnione przez poddanie jej niezamierzonemu użyciu lub warunkom określonym wcześniej w tym dokumencie.

Dwuletnia gwarancja na główny korpus, w tym wspornik kierownicy, silnik i ładowarkę.

Sześć miesięcy gwarancji na akumulator.

Plastikowe osłony dekoracyjne, gumowa kierownica, tylne koło nie są objęte zakresem gwarancji.

Komponenty, które ulegają zużyciu przy normalnym użytkowaniu, nie są objęte gwarancją. Dotyczy to opon, elementów układu hamulcowego i

uchwytów kierownicy. Również uszkodzenia kosmetyczne, w tym między innymi zadrapania i wgniecenia, nie są objęte gwarancją.

9 Certykat jakości produktu

10 Karta gwarancyjna produktu

Kod pocztowy

Podpis właściciela
