Page 1
Conception/dessin : Laurent Berlivet (02/2019)
jivaro-models.org

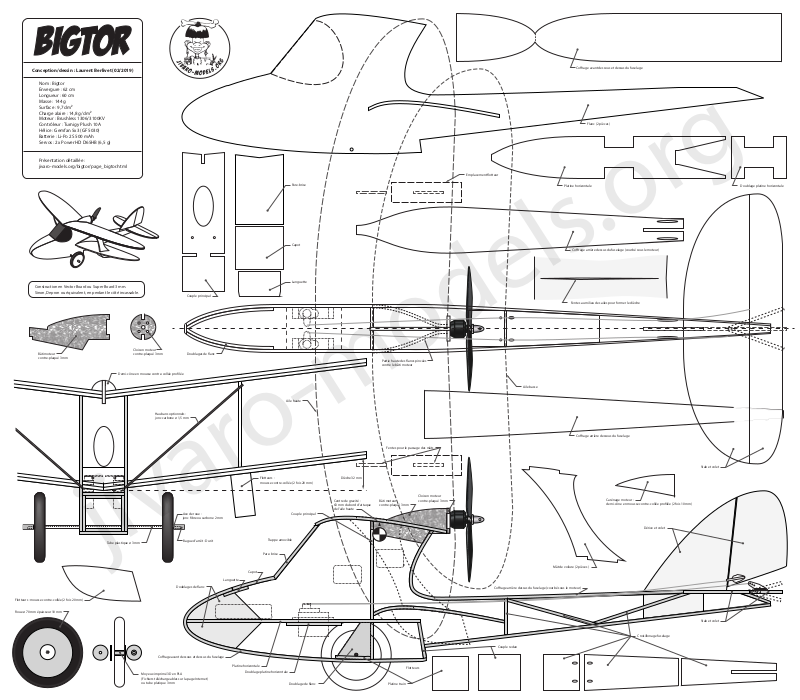

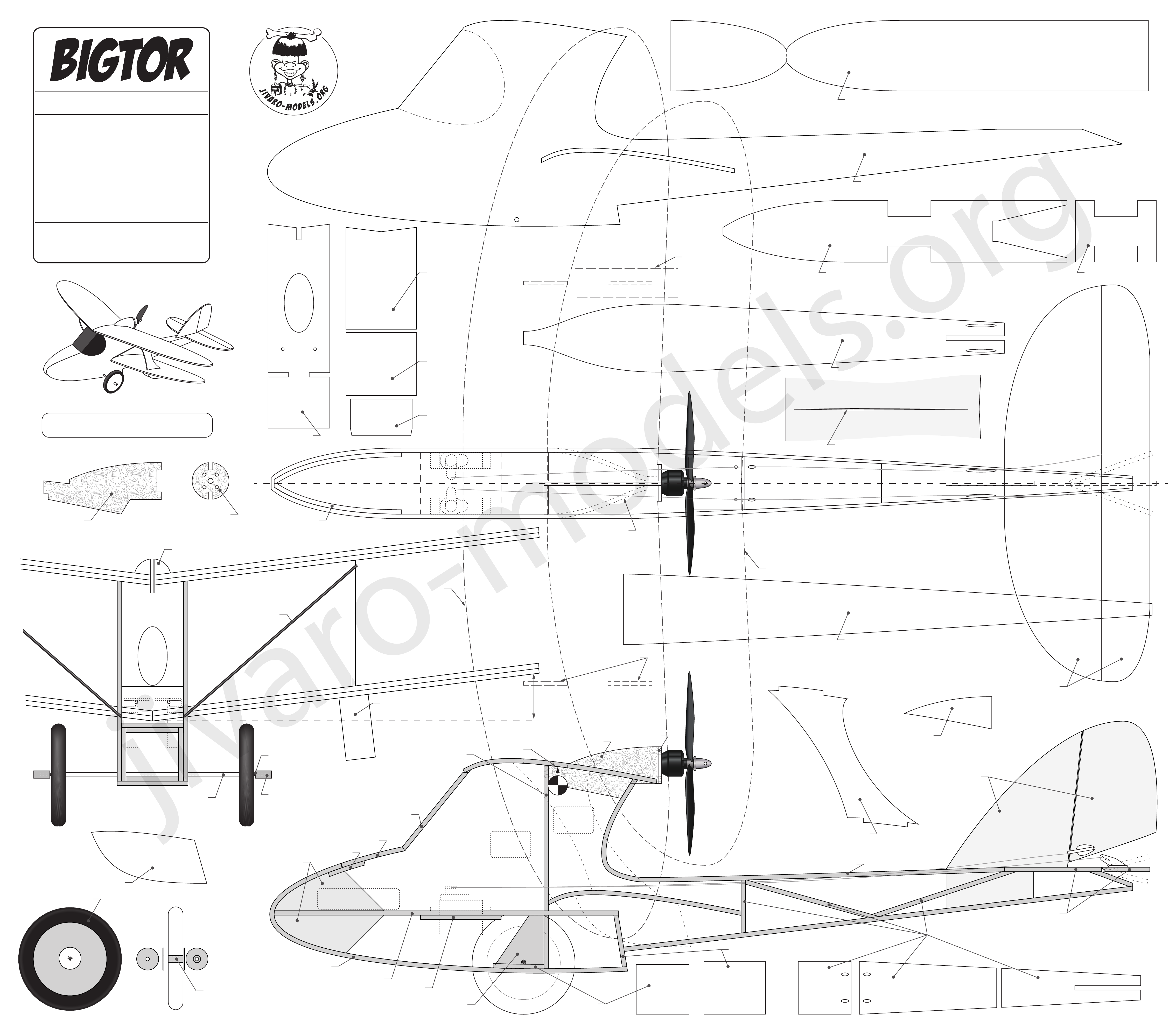

Nom : Bigtor
Envergure : 62 cm
Longueur : 60 cm
Masse : 144 g
Surface : 9,7 dm²
Charge alaire : 14,8 g/dm²
Moteur : Brushless 1306/3100KV
Contrôleur : Turnigy Plush 10A
Hélice : Gemfan 5x3 (GF 5030)
Batterie : Li-Po 2S 500 mAh
Servos : 2x Power HD D65HB (6,5 g)
Présentation détaillée :
jivaro-models.org/bigtor/page_bigtor.html
Corage avant dessous et dessus du fuselage
Flanc (2 pièces)
Pare-brise
Capot
Emplacement otteur
Platine horizontale
Corage arrière dessus du fuselage (courbé sous le moteur)
Doublage platine horizontale
Construction en Vector Board ou Super Board 3 mm.
Sinon, Depron ou équivalent, en perdant le côté incassable.
Cloison moteur
Bâti moteur
contre-plaqué 3 mm
Demi-cône en mousse contre-collée prolée
contre-plaqué 3 mm
Languette
Couple principal
Fentes au milieu des ailes pour former le dièdre
Doublages de anc
Partie haute des ancs pincées
contre le bâti moteur
Haubans optionnels :
jonc carbone ø 1,5 mm
Aile haute
Flotteurs :
mousse contre-collée (2 fois 20 mm)
Aile basse
Corage arrière dessous du fuselage
Fentes pour le passage des mâts
Stab et volet
Dièdre 32 mm
Tube plastique ø 3 mm
Axe de roue :
jonc bre ou carbone 2 mm
Bague d’arrêt : Durit
Doublages de anc
Languette
Capot
Trappe amovible
Pare-brise
Couple principal
Centre de gravité :
63 mm du bord d’attaque
de l’aile haute
Bâti moteur
contre-plaqué 3 mm
Cloison moteur
contre-plaqué 3 mm
Carénage moteur :
demi-cône en mousse contre-collée prolée (2 fois 10 mm)
Dérive et volet
Mât de voilure (2 pièces)
Corage arrière dessus du fuselage (courbé sous le moteur)
Flotteurs : mousse contre-collée (2 fois 20 mm)
Roue ø 70 mm épaisseur 10 mm
Corage avant dessous et dessus du fuselage
Moyeux imprimé 3D en PLA
(Fichiers téléchargeables sur la page Internet)
ou tube platique 3 mm
Platine horizontale
Doublage platine horizontale
Doublage de anc
Stab et volet
Croisillonage fuselage
Couple redan
Flotteurs
Platine train
