Page 1
ВОЗРАСТ 14+

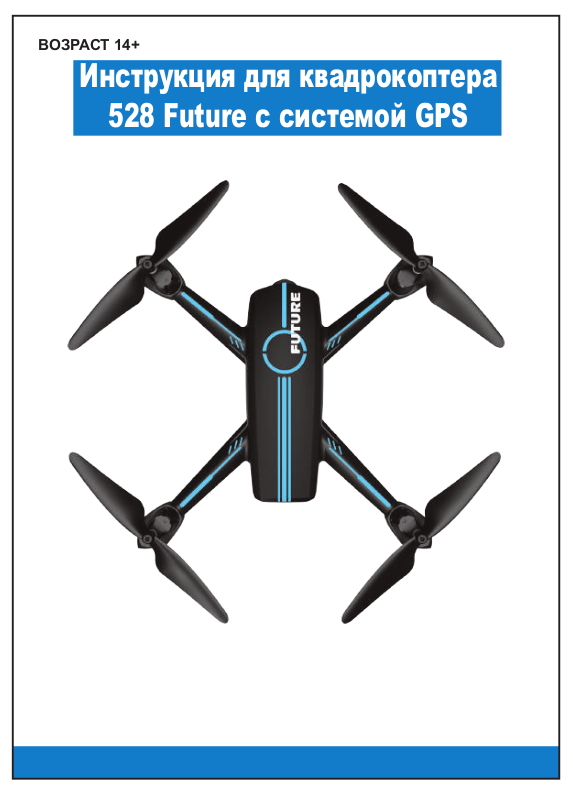

Инструкция для квадрокоптера
528 Future с системой GPS
Page 2
Внимание!
* При сборке и использовании строго соблюдайте инструкцию и рекомендации на
упаковке. Некоторые процедуры выполняются только взрослыми.
* Продукт содержит мелкие детали, которые при проглатывании могут вызвать удушье.
* Храните и используйте продукт вне досягаемости маленьких детей.
* Регулярно проверяйте З/У, провода, разъемы, корпус и компоненты модели на
предмет отсутствия повреждений. Не используйте модель, пока не отремонтируете
дефектную деталь.
* Строго соблюдайте полярность при подключении аккумулятора к модели или к
зарядному устройству.
* Данная модель - не игрушка! Для зарядки ее аккумулятора используйте только
оригинальное зарядное устройство.
* Отсоединяйте аккумулятор от З/У сразу после завершения процесса зарядки.
* Не пытайтесь заряжать не перезаряжаемые батарейки.
* Дети могут заряжать аккумулятор только под опекой взрослых.
* Не смешивайте старые и новые батарейки или батареи разных типов, разряженные
батарейки должны быть незамедлительно извлечены.
* Не допускайте короткого замыкания аккумулятора, не бросайте его в огонь.
* Перед хранением продукта всегда извлекайте аккумулятор и батарейки.
* Не прикасайтесь к вращающимся пропеллерам, это опасно!
* Оберегайте модель и пульт управления от ударов и падений.
* Протирайте продукт чистой мягкой тканью.
* Пользователь несет ответственность за любые последствия/повреждения,
возникшие в результате использования продукта.
* Производитель и продавец не несут никакой ответственности за ущерб, травмы и
иные последствия, возникшие в результате использования данного продукта.
Важно!
1.При низком напряжении аккумулятора дрон не может интенсивно набирать
высоту и будет тяжело взлетать.
2.Не запускайте модель с поврежденными деталями или пропеллерами, пока
поврежденные детали не будут отремонтированы, иначе это может привести к
травмам и повреждению имущества.
3.Если пульт управления не будет использоваться в течение длительного времени,
пожалуйста, перед хранением извлеките из него батарейки.
4.Пожалуйста, оберегайте пульт и модель от ударов, не роняйте дрон и пульт
управления.
6.В целях обеспечения стабильного полета модели после аварии или ремонта,
перед полетом установите дрон на ровную горизонтальную поверхность и
оставьте неподвижным в течение 2-3х секунд, чтобы он автоматически
откалибровал свои датчики, и только после этого можно выполнить полет.
Page 3

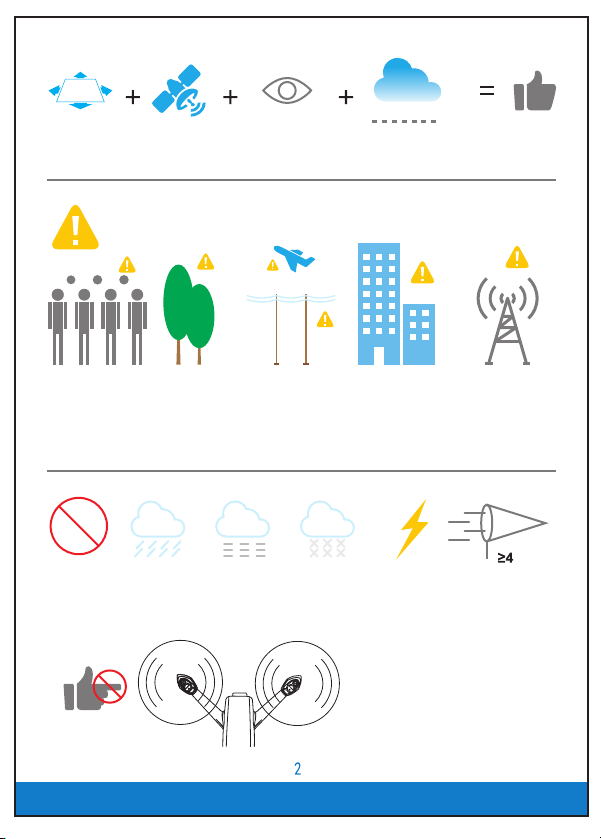

Для полетов
найдите
просторное место
без препятствий
Перед полетом
дождитесь
хорошего
сигнала GPS
Во время полета
держите дрон
в пределах прямой
видимости
100 метров
Не поднимайтесь
на высоту более
100 метров
Во время полета держите дрон подальше от людей, деревьев, проводов, высотных
зданий, аэропортов и вышек радиосвязи. Радиовышки, высоковольтные линии,
подстанции и большие магнитные объекты могут создавать помехи сигналам
дистанционного управления и компасу, угрожая безопасности полета.
м/с
Не летайте, когда идет дождь, снег, когда туман, скорость ветра более
4 метров в секунду или другие неблагоприятные погодные условия.
Не прикасайтесь к вращающимся
пропеллерам, так как они могут
причинить серьезные травмы.
Page 4
Содержание:
Стр.1-2: Предупреждения и условия полета
Стр.3: Комплект поставки
Стр.4-5: Знакомство с дроном и его особенности
Стр.6-7: Зарядка и установка аккумулятора
Стр.8-9: Использование WiFi приложения

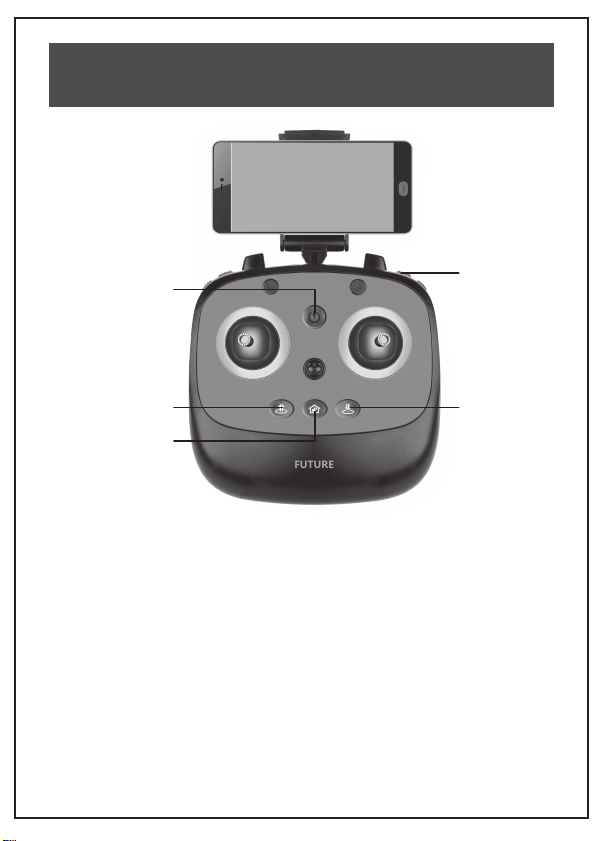

Стр.10-11: Управление

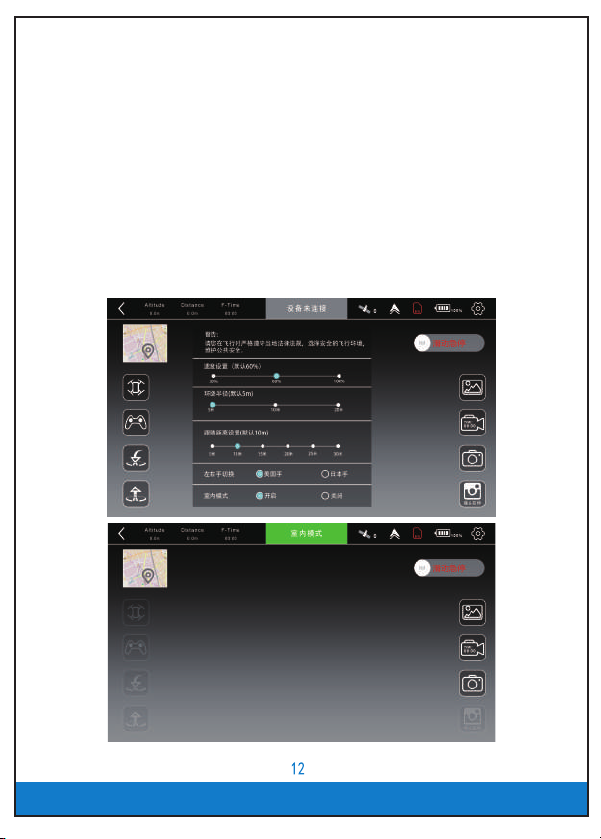

Стр.12: Выбор режима «Полет в помещении» или «На улице»
Стр.13: Устранение неполадок
Стр.14: Приложение

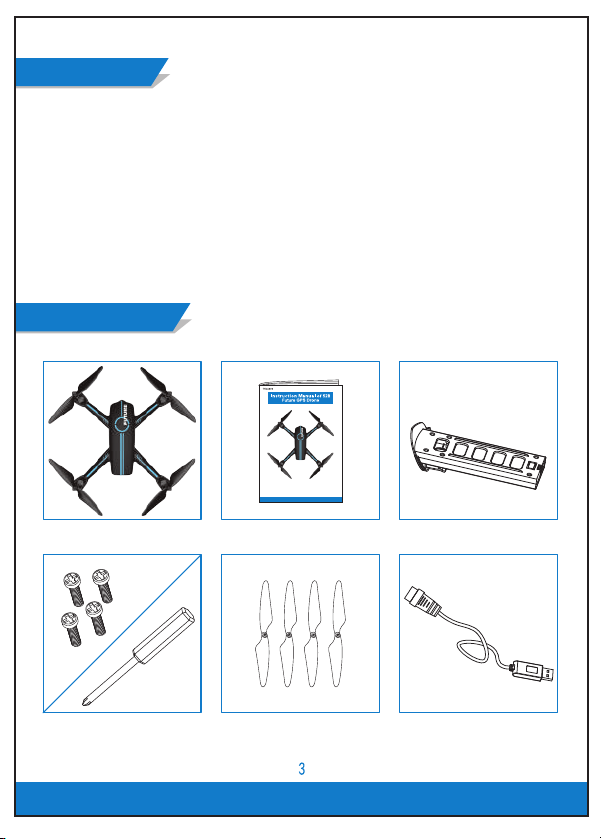

Комплект поставки:
Дрон
Винты/Отвертка
Инструкция
Пропеллеры
Аккумулятор 7.6В/750мАч
USB кабель
Page 5

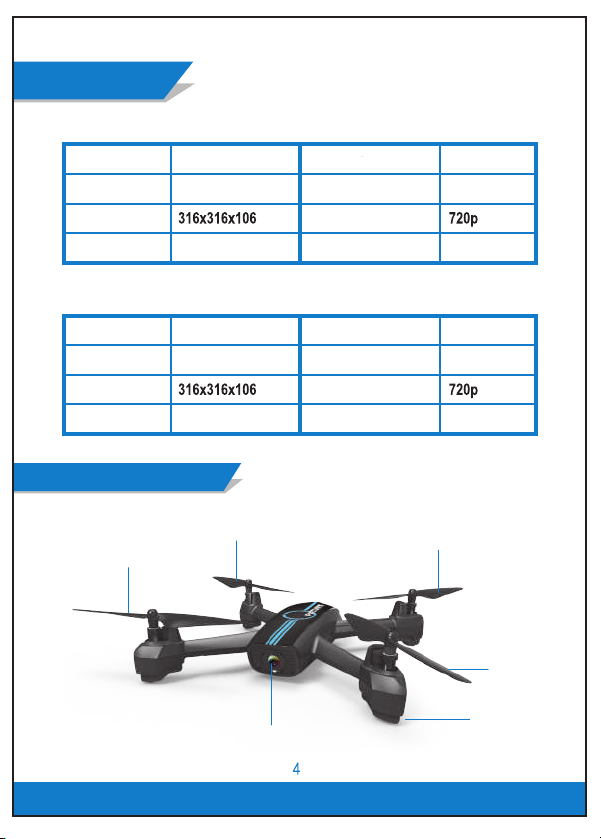

Технические
характеристики:
Характеристики черного дрона
Время полета
Взлетный вес
Размеры дрона
Аккумулятор
Примерно 12 минут
165г
7.6В/750мАч
Характеристики белого дрона
Время полета
Взлетный вес
Размеры дрона
Аккумулятор
Примерно 12 минут
165г
7.6В/750мАч
Квадрокоптер
Высота полета
Дальность полета
Разрешение транслируемого изображения
мм
Дальность транслируемого изображения
Высота полета
Дальность полета
Разрешение транслируемого изображения
мм
Дальность транслируемого изображения
до 100 метров
до 200 метров
до 200 метров
до 50 метров
до 80 метров
до 80 метров
Пропеллер В
Пропеллер А
Камера
Пропеллер В
Пропеллер А
Светодиод
Page 6
Выключатель
питания дрона

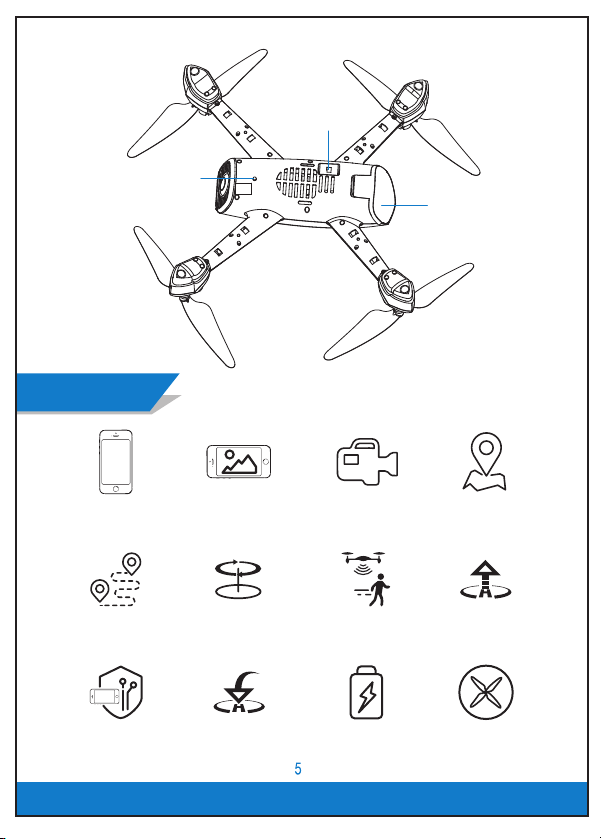

Особенности
квадрокоптера
Слот для
SD-карты
Аккумуляторный
отсек
Управление с
мобильного телефона
Полет по точкам
маршрута
Защита управления
от помех
FPV трансляция
изображения в
реальном времени
Облет вокруг
точки
Возврат «домой»
HD
аэрофотосъемка
Функция
«следуй за мной»
Защита при
низком напряжении
GPS
позиционирование
Блокировка моторов
при потере связи
Защита моторов
от перегрузки
Page 7

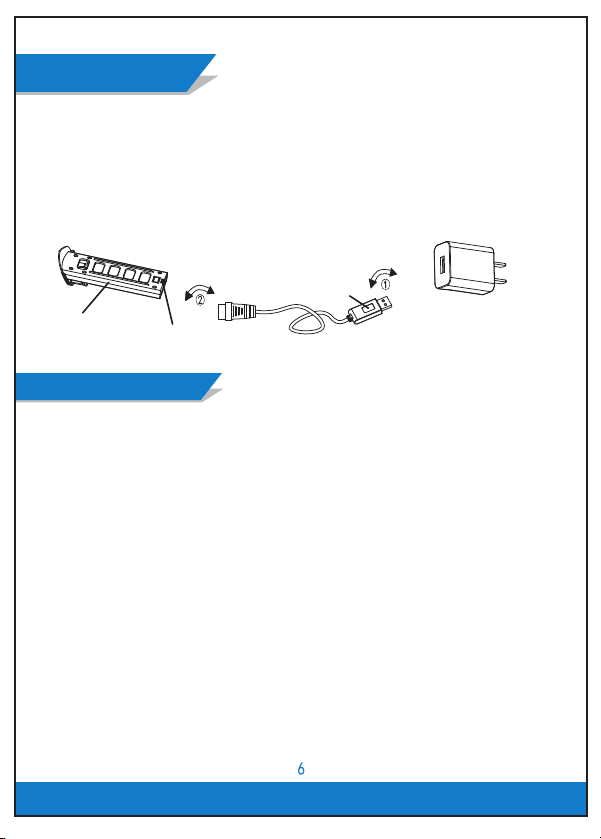

Зарядка литиевого
аккумулятора дрона
1. Подключите USB кабель к адаптеру для зарядки мобильного телефона, к противоположному
разьему USB кабеля, соблюдая полярность, подключите аккумулятор.
2. Вставьте адаптер для зарядки мобильного телефона в розетку бытовой сети - индикатор
USB кабеля станет светиться постоянно, указывая, что идет процесс зарядки аккумулятора.
3. Время зарядки аккумулятора не более 120 минут! Когда индикатор USB кабеля погаснет, это значит,
что зарядка завершена и необходимо немедленно отключить аккумулятор от USB кабеля и адаптер
для зарядки мобильного телефона от бытовой сети.
4. Медленное мигание красного индикатора USB кабеля во время зарядки указывает на
неисправность аккумулятора.
Аккумулятор
Разъем аккумулятора
(Пожалуйста, перед зарядкой извлеките аккумулятор из дрона)
Индикатор USB кабеля
Необходимо использовать адаптер для зарядки
мобильного телефона с напряжением выхода
5 В, ток 1-2A. (В комплект не входит).
Безопасность при зарядке аккумулятора
• Для зарядки аккумулятора используйте только оригинальный USB кабель из комплекта.
• Не заряжайте набухший или поврежденный аккумулятор.
• Никогда не превышайте рекомендованное время зарядки. Как только аккумулятор зарядится,
немедленно отсоедините от него USB кабель.
• Немедленно прекратите зарядку, если вилка адаптера, адаптер, USB кабель или аккумулятор
ощутимо нагрелись, иначе это может привести к пожару и повреждению аккумулятора.
• Не оставляйте аккумулятор во время зарядки без присмотра. Пожалуйста, постоянно
контролируйте процесс зарядки.
• Пожалуйста, чтобы избежать несчастных случаев, перед зарядкой убедитесь, что
аккумулятор, разъемы, оригинальный USB кабель и адаптер для зарядки мобильного
телефона иправны и не повреждены.
• Не заряжайте аккумулятор рядом с легковоспламеняющимися материалами или на
поверхностях, которые могут проводить электричество.
• Не заряжайте аккумулятор сразу после полета, дайте ему остыть до комнатной температуры.
В противном случае аккумулятор может разздуться и загореться. Рекомендуется после
полета подождать 30 минут, пока температура батареи не станет нормальной.
• Температура окружающей среды при зарядке должна быть от 0°C до 40°C.
• Пожалуйста, не замыкайте контакты аккумулятора, не транспортируйте и не храните
аккумулятор вместе с металлическими предметами, в противном случае это может
привести к пожару.
Page 8
Эксплуатация/Хранение аккумулятора
• Не храните протекающие или вздувшиеся аккумуляторы.
• Не вставляйте/не вынимайте аккумулятор, когда включено питание дрона.
• Не подвергайте аккумулятор воздействию прямых солнечных лучей, оберегайте
аккумулятор от падений и ударов.
• Не используйте вздувшиеся/поврежденные аккумуляторы.
• Храните аккумуляторы и модель в недоступном для детей месте.
• Не бросайте аккумуляторы в огонь, не допускайте контакта батарей с открытым
пламенем, оберегайте элементы питания от воздействия высокой температуры.
• Не кладите аккумулятор в микроволновую печь.
• Не разбирайте, не прокалывайте и не пытайтесь самостоятельно паять контакты
аккумулятора.
• Не пытайтесь чистить аккумулятор и USB кабель растворителями, спиртом или
другими легковоспламеняющимися моющими средствами.
• Не замыкайте клеммы аккумулятора, избегайте соприкосновения с вытекшим из
аккумулятора электролитом, это вредно для вашего здоровья.
• Храните изделие при комнатной температуре. Избегайте мест со слишком низкой
или слишком высокой температурой.
• Не размещайте изделие вблизи источников тепла.
• Когда модель не используется, извлеките элементы питания из дрона и пульта.
• Отключайте USB кабель и адаптер от бытовой сети сразу после завершения
процесса зарядки.

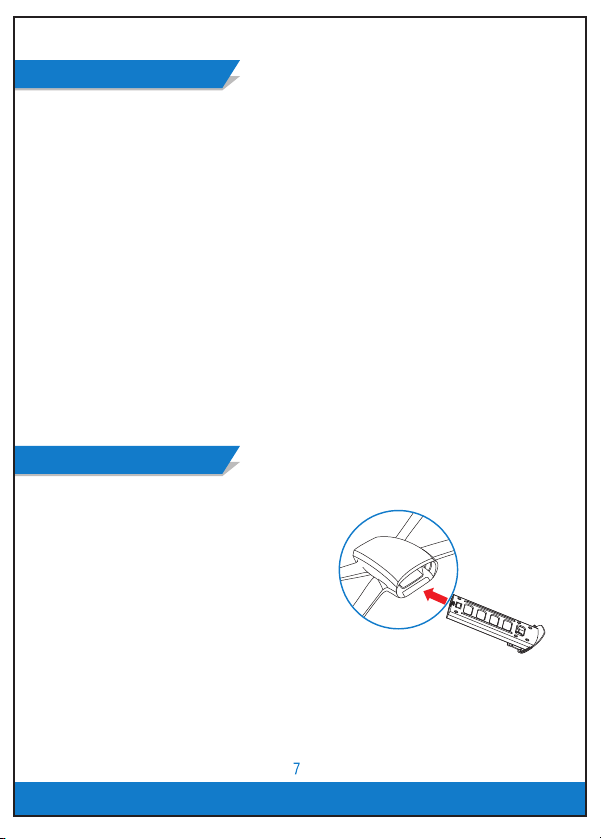

Демонтаж/Установка аккумулятора
Отожмите вниз замок аккумуляторного
отсека в задней части дрона, показанного
на рисунке справа. Потяните аккумулятор
назад и извлеките его из отсека.
После зарядки, правильно расположив
(как показано на рисунке), до упора вставьте
аккумулятор в аккумуляторный отсек дрона.
Page 9

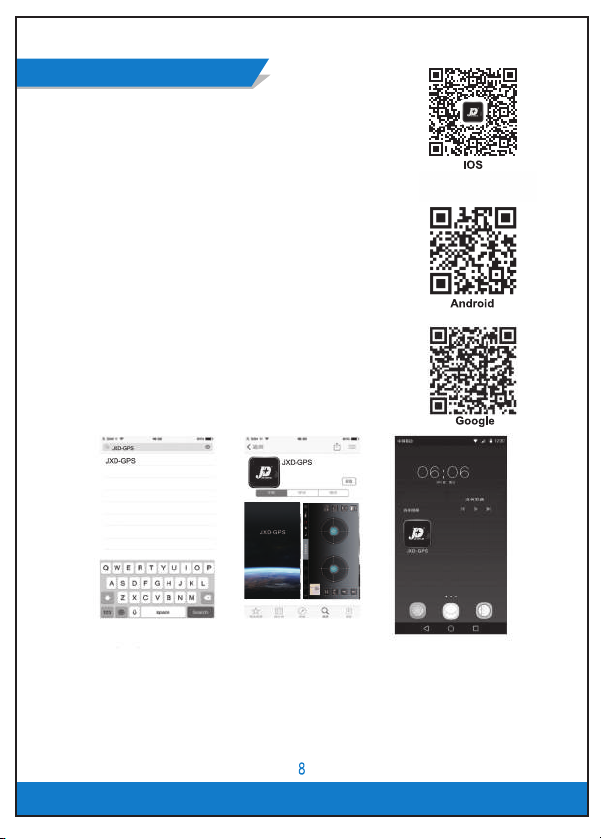

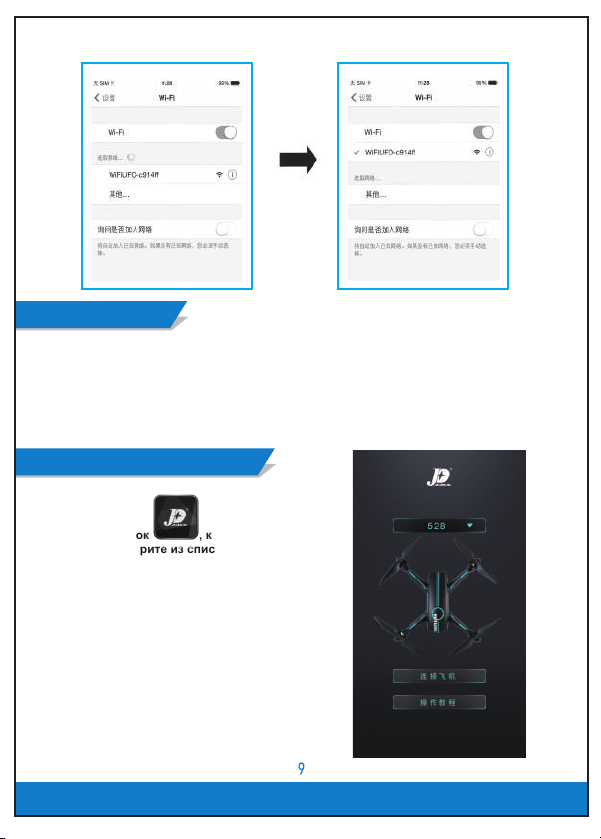

Использование WiFi приложения
Загрузка приложения:
* Если ваш телефон серии Apple, пожалуйста, скачайте
и установите приложение JXDGPS непосредственно с
с айта JINXINGDA TOYS или путем сканирования
соответствующего QR-кода.
* Если ваш телефон с системой Android, пожалуйста, скачайте
и установите приложение JXD GPS непосредственно с сайта
JINXINGDA TOYS или путем сканирования соответствующего
QR-кода.
Улучшенная версия (черный дрон) имеет дальность действия
до 200 метров, телефон должен поддерживать WIFI 5G.
Проверить, поддерживает ли ваш телефон WIFI 5G, вы можете
на официальном сайте производителя вашего телефона.
Необходима версия 5.0 или более поздняя версия.
Обычная версия (белый дрон) имеет дальность действия до
80 метров. Необходима версия 5.0 или более поздняя версия.
Для зарубежных пользователей с телефоном серии Android,
*
можно скачать и установить приложение JXD GPS непосредственно с Google Play Store или путем сканирования соответствующего QR-кода
(Система смартфона
версии 8.0 и выше)
Меры предосторожности:
Для пользователей Android: после сканирования QR-кода, чтобы загрузить
приложение, вам нужно открыть и использовать браузер.
Page 10
Инициализация связи
1.Нажмите выключатель питания дрона и удерживайте в течение примерно 3 секунд,
пока индикатор не начнет мигать.
2.После включения питания, одновременно станут мигать все 4 светодиода дрона. Затем,
после подключения WIFI, передние огни дрона будут гореть красным светом. После
обнаружения более 8 спутников GPS, задние огни дрона будут гореть зеленым, это
значит, что связь с дроном успешно установлена.
Использование приложения
Нажмите на значок , когда откроется
интерфейс, выберите из списка соответствующую
модель и нажмите "Connect Airplane" (Подключить).
Откроется интерфейс управления. Следуя
подсказкам на экране, выполните калибровку
компаса или нажмите значок "Operation Tutorial"
(Инструкция), чтобы ознакомится с информацией
по эксплуатации камеры и дрона.
Калибровка компаса
Внимание! Перед каждым полетом необходимо
выполнить калибровку компаса.
Page 11

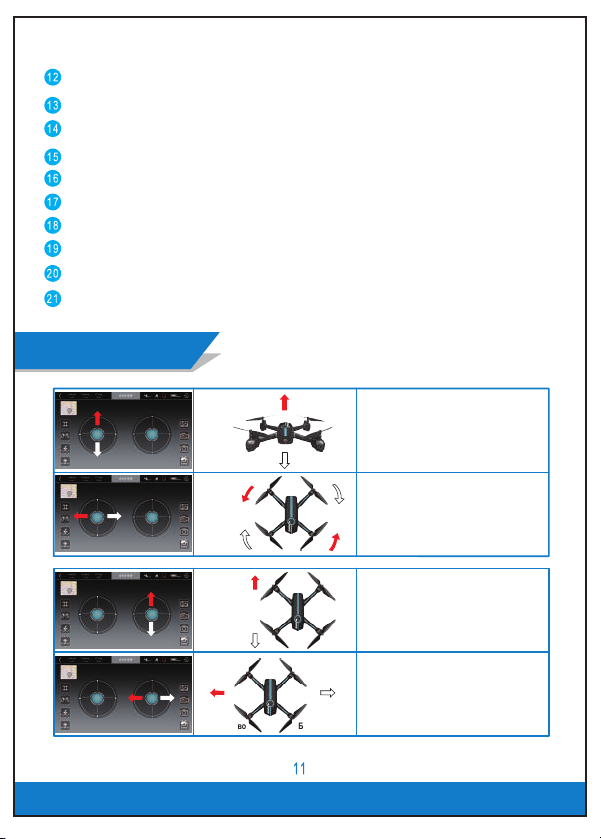

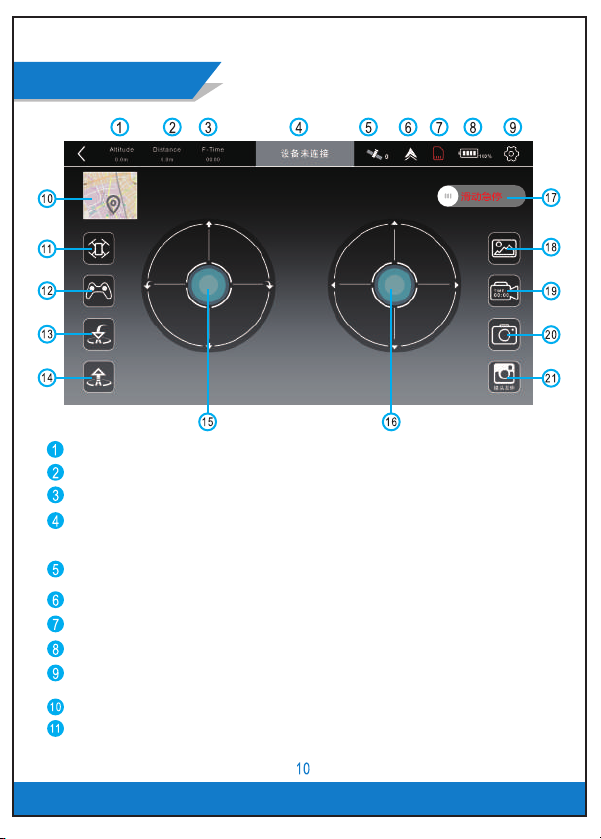

Значение значков
интерфейса
Высота полета (показывает высоту полета в реальном времени)
Дистанция (показывает расстояние от пилота до модели в реальном времени)
Время полета (показывает время полета в реальном времени)
Состояние сигнала GPS: (отображается серым цветом, когда нет GPS сигнала; отображается
красным цветом при слабом сигнале GPS; отображается зеленым цветом, когда сигнал GPS
нормальный)
Количество обнаруженных спутников (дрон может нормально работать, только когда
количество обнаруженных спутников более 8)
Обновление программы (можно в фоновом режиме обновить процесс управления полетом)
Статус SD-карты (светится белым, когда SD-карта установлена; красным, если SD-карты нет)
Состояние аккумулятора (отображает в реальном времени оставшуюся емкость аккумулятора)
Настройки полета (высота полета дрона, скорость полета, радиус облета вокруг точки и
расстояние в режиме «следуй за мной», выбор «Газ слева или справа»)
Карта в реальном времени (нажмите, чтобы показать карту в реальном времени)
Интеллектуальный полет (нажмите, чтобы выбрать режим полета по точкам маршрута,
режим «следуй за мной» или режим «облет вокруг точки»)
Page 12
Показать/Скрыть джойстики
Вернуться домой
Взлет одной кнопкой
Джойстик Газ/Курс
Джойстик Тангаж/Крен
Аварийное выключение моторов
Папки файлов фото и видео (нажмите для просмотра фото и видео)
Запись видео (время записи отображается на цифровом дисплее)
Фото
Увеличить угол обзора объектива: (Теперь камера направлена на вас, дрон отступит,
поднимется и увеличит угол обзора объектива)
Управление
Набор высоты
Снижение
Разворот
влево
Разворот
вправо
Полет вперед
Полет назад
Аккуратно сдвиньте джойстик газа
вверх - дрон будет набирать высоту.
Аккуратно сдвиньте джойстик газа
вниз - дрон будет снижаться.
Сдвиньте джойстик курса влево дрон будет разворачиваться влево.
Сдвиньте джойстик курса вправо дрон будет разворачиваться вправо.
Сдвиньте джойстик тангажа вверх дрон полетит вперед.
Сдвиньте джойстик тангажа вниз дрон полетит назад.
Сдвиньте джойстик крена влево дрон полетит боком влево.
Сдвиньте джойстик крена вправо -
Боком вправоБоком влево
дрон полетит боком вправо.
Page 13
Выбор режима
«Полет в помещении» или «На улице»
1.Находясь в помещении включите дрон, как обычно.
2.Затем нажмите значок настроек, прокрутите диалоговое окно и найдите параметры "Indoor
mode" (режим в помещении). Выберите "Open" (открыть).
3.Надпись "Indoor mode" (режим в помещении) будет отображаться в верхней части экрана
приложения, а огни дрона будут гореть постоянно, указывая, что активирован режим полета в
помещении.
4.Нажмите на экран, сдвиньте джойстик газа вверх и отпустите руку, пропеллеры начнут
вращаться, подтверждая, что дрон готов к взлету.
5.Когда активирован режим полета в помещении, можно использовать только значки: фото,
запись видео и карта. Остальные значки использовать нельзя.
6.Снова нажмите значок настроек, нажмите "Сlose" (закрыть) или выйдите из приложения. Вы
можете переключиться в "Оutdoor" (На улице), который приложение активирует по умолчанию.
Page 14
Устранение неполадок
Дрон не
реагирует
на
команды
Дрон
сильно
вибрирует
во время
полета
Во время
взлета дрон
наклоняется
в сторону.
1.Разряжены элементы питания
пульта или дрона.
2.Ошибка процесса
инициализации связи.
1.Пропеллеры деформированы.
2.Пропеллеры повреждены.
2.Поврежден один мотор.
3.Во время инициализации связи
дрон не был расположен на горизонтальной ровной поверхности.
РЕШЕНИЕПРИЧИНАПРОБЛЕМА
1.Убедитесь, что батареи установлены правильно. Замените разряженные батареи, установите выключатель в положение «ON» и повторите
процесс инициализации связи.
2.Повторите процесс инициализации связи пульта с дроном.
1.Замените деформированные
пропеллеры.
2.Замените поврежденные
пропеллеры.
1.Замените пропеллеры.1.Деформированы пропеллеры.
2.Замените поврежденный мотор
на новый.
3. Поставьте дрон на ровную горизонтальную поверхность и повторите процесс инициализации связи.
4.Замените поврежденный редуктор.4.Поврежден редуктор мотора.
Page 15
4-КАНАЛЬНЫЙ ПУЛЬТ УПРАВЛЕНИЯ ДЛЯ JXD528
И ИНИЦИАЛИЗАЦИЯ СВЯЗИ ПУЛЬТА С ДРОНОМ
Приложение
Выключатель питания
Длительное нажатие:
«Indoor mode» (режим
в помещении)
Внимание! Когда инициализирована связь дрона с пультом управления, джойстик газа в
интерфейсе приложения работать не будет.
Если дрон запускается с помощью пульта управления в помещении, даже если
дрон обнаружит спутники и сможет взлететь, он не будет удерживать позицию.
Питание пульта управления: 4 батарейки «АА» 1.5В (не входят в комплект)
Выбор скорости
ВозвращениеВзлет одной кнопкой
Инициализация связи пульта управления с дроном
1. Включите пульт. После включения дрона из пульта управления прозвучит звуковой сигнал.
После того, как звук исчезнет, передние огни дрона станут мигать, указывая, что процесс
инициализации связи успешно завершен.
2. После успешной инициализации связи выполните горизонтальную калибровку компаса.
После успешной горизонтальной калибровки передние огни дрона мигнут дважды. Теперь
выполните вертикальную калибровку компаса. После успешной калибровки передние огни
дрона будут светиться постоянно.
3. Затем выполните горизонтальную калибровку гироскопа. После того, как передние огни
дрона после быстрого мигания с 2-секундной паузой станут светиться постоянно, это
значит, что калибровка гироскопа завершена и можно взлететь.
14
Loading...
