TFT LCD MONITOR WS2200” USER’S MANUAL
Page 2
USER’S MANUAL
2/13
Revision History
Date Rev. No. Contents Page
09. 12. 9 1.0 Initial
10.01.14 1.1
전자파 적합등록 추가 DVI Optional표기
2
Page 3
USER’S MANUAL
3/13
TABLE OF CONTENTS
♦ 제품사용 시 주의사항
4
- 설치 및 운반 중 주의사항
- 제품 사용 중 주의사항
- 제품 청소 및 관리 주의사항
4
4
4
♦ Introduction
5
♦ Graphics input Modes supported
5
♦Specification
6
♦ Block Diagram
7
♦ LCD DISPLAY SYSTEM 설정 및 조정 방법
8
♦ Connector
10
♦ Dimensions
13
Page 4
USER’S MANUAL
4/13
¾ 제품사용 시 주의사항
- 제품을 사용 하기 전에 본 제품의 아래 내용을 읽고, 충분히 이해하시고
사용해주십시오.
- 이 매뉴얼은 후에 참조를 위해서 안전한 곳에 잘 보관하여 주십시오.
- 아래 내용을 따를지 않을 경우 위험한 결과를 가져올 수 있습니다.
¾ 설치 및 운반 중 주의사항
- 먼지가 없는 청결한 장소를 선택하여 설치하십시오.
- 안정적인 동작을 위해서는 적정온도(5 ~ 35 )℃와 적정습도(30 ~ 80%)를
유지하십시오.
- 흔들리는 선반이나 경사진 장소 및 진동이 심한 곳에 설치하지 마십시오.
- 본 제품은 옥내 사용을 전제로 제작된 제품이므로 옥외 사용 시 문제를
발생할 수 있습니다.
- LCD 패널을 못이나 뾰족한 물건으로 강하게 누르거 나 긋지 마십시오.
- 제품의 설치 시 철제 덮게 등의 날카로운 부분에 의해 신체적 상해를
입을 수 있으니 각별히 주의 하시기 바랍니다.
- 운반 중 제품에 충격이 가지 않게 주의 하십시오.
- 제품 운반 시 LCD 패널을 윗면으로 향한 후 몸체를 두 손으로 꼭 쥐고
운반하십시오.
- LCD 화면을 잡고 제품을 들어올리지 마십시오.
- 본 제품 액정(LCD) 화면의 형광 램프에는 수은이 포함되어 있습니다.
무단으로 폐기하거나 매립하지 마십시오. 폐기 시에는 관계법령을 따라
주십시오.
¾ 제품 사용 중 주의사항
- 제품을 가능한 직사광선이나 발열체로부터 멀리하고 제품의 통풍구를 막지
마십시오. 내부 온도 상승으로 화재의 원인이 될 수 있습니다.
- 고압 감전의 위험이 있으므로 Back Cover는 A/S 요원 외는 절대 열지
마십시오.
만약 사용 중에 고장 또는 이상이 발생될 시에는 사용을 중지하고
전원플러그를 제거한 후, 본사로 문의 하십시오.
- 특정한 목적을 위해서 제품을 분해, 수리, 개조를 하지 마십시오.
화재 및 고장의 원인이 됩니다.
- 물이 튀는 곳이나 습기가 많은 곳에 설치하지 마시고, 액체가 제품
- 속으로 흘러 들어가지 않도록 하십시오. 화재 및 고장의 원인이 됩니다.
- 전원플러그는 젖은 손으로 절대 만지지 마시고, 전원플러그 제거 시에는
반드시 전원플러그를 잡고 빼십시오. 화재 및 감전의 원인이 됩니다.
- 전원플러그가 흔들리지 않도록 확실하게 꽂아 주시고, 콘센트 부분이
헐거울 때는 사용하지 마십시 오. 화재 및 감전의 원인이 됩니다.
- 제품을 이동하거나, 장시간 사용하지 않거나, 부재 시에는 반드시
전원플러그를 빼십시오. 먼지가 쌓여 발열, 발화, 감전, 누전 및 화재의
원인이 됩니다.
- 한 개의 콘센트에 여러 전기 제품 을 동시에 꽂아 사용하지 마십시오.
화재의 위험이 있습니다.
- 전원코 드는 반드시 접지단자가 있는 콘센트에 연결하십시오.
- 제품 속에 금속유나 인화성 물질을 집어넣지 마십시오. 화재 및 감전의
위험이 있습니다.
- 전원콘센트는 장비와 가까운 곳에 설치하고 접근하기 쉽고 조작이
용이한 곳에 있어야 합니다.
¾ 제품 청소 및 관리 주의사항
- 모니터 내부에는 고전압이 부분적으로 흐르고 있으므로 절대 분해하지
마십시오.
- 청소하기 전에 반드시 전원플러그를 빼주십시오.
- 청소 시 알코올계열 및 용해성이 있는 약품이나 벤젠, 신나, 크리너
등을 사용하지 마십시오.
- 헝겊이나 스폰지 등으로 표면을 강하게 닦으면 플라스틱 제품의
경우에는 코팅이 벗겨질 수 있습니다.
- 제품이 외관이 많이 더러워졌을 경우 중성세제 를 약하게 섞은 물에
부드러운 천을 사용하여 천에 물기가 흐르지 않도록 짜내고
부드럽게 닦아 주십시오.
- 제품 내부의 청소가 필요할 경우에는 본사로 연락 주시기 바랍니다
.
Page 5
USER’S MANUAL
5/13
♦ Introduction
TFT Color LCD를 이용한 LCD Panel Monitor로서, PC의 Video Signal은 Analog R, G, B 그리고 H-Sync, V-Sync를 기본으로 사양으로 합니다. 또한 Option으로 DVI Signal을 지원합니다. VGA Card의 특성에 따른 최상의 화질을 Display하기 위한 OSD 기능을 가지고 있습니다. 또한 사용자의 요구에 따라 Option으로 Touch Screen을 부착하여 제공하며 Touch Screen은 PS/2 Mouse와 동시에 사용 가능 합니다.
♦ Graphics input Modes supported
Mode Resolution Horizontal freq.(KHz) Vertical freq.(Hz) Pixel Clock (MHz)
VESA MODES
640 x 350 @85Hz 37.861 85.080 31.500
640 x 400 @85Hz 37.861 85.080 31.500
720 x 400 @85Hz 37.927 85.039 35.500
640 x 480 @60Hz 31.469 59.940 25.175
640x480@ 72 Hz 37.861 72.809 31.500
VGA
640x480 @ 75 Hz 37.500 75.000 31.500
800x600 @ 56 Hz 35.156 56.250 36.000
800x600 @ 60 Hz 37.879 60.317 40.000
800x600 @ 72 Hz 48.077 72.188 50.000
SVGA
800x600 @ 75 Hz 46.875 75.000 49.500
1024x768 @ 60 Hz 48.363 60.004 65.000
1024x768 @ 70 Hz 56.476 70.069 75.000
XGA
1024x768 @ 75 Hz 60.023 75.029 78.750
WSXGA+ 1680x1050 @ 60 Hz
IBM Modes
EGA 640x350 @ 70 Hz 31.469 70.086 25.175
CGA 640x400 @ 70 Hz 31.469 70.086 25.175
DOS 720x350 @ 70 Hz 31.469 70.087 28.322
DOS 720x400 @ 70 Hz 31.469 70.087 28.322
VGA 640x480 @ 60 Hz 31.469 59.940 25.175
XGA 1024x768 @ 72 Hz 57.515 72.1 75.000
SXGA 1280x1024 @ 67 Hz 70.755 67.003 120.000
Page 6
USER’S MANUAL
6/13
♦ Specification
DISPLAY
Item Description Size 22” Pixel Format 1680 x 1050 Pixel Pitch 0.282(H) x 0.282(W) (mm) Number of Colors 16.7 M Contrast Ratio 1000 (Typ) Brightness (cd/m2) 300 (Typ), Viewing Angle (L/R/U/D) CR≥10
80/80/80/80 L/R/U/D (Typ)
Interface LVDS
Panel Features
Lamp Life Time 50,000 Hour
PC Connectivity
Analog RGB 0.7Vpp±10%, 75 Ohms
Input Signal
Standard Input Source DVI-D (Optional)
Display Functions OSD Functions
Input Voltage Range AC 90 ~ 264 Vac(60/50Hz) Power
(Adapter)
DC Output Range DC 12[V] 5.0[A] Storage Temperature
-20 ~ 60°C
Environmental Considerations
Operating Temperature
0 ~ 40°C Dimensions W x H x D 525 x 350 x 55 mm Weight kg,
Touch Screen Technology 5-Wire Analog Re sistive Interface Serial RS-232
Touch Screen
(Optional)
Driver Software
Page 7
USER’S MANUAL
7/13

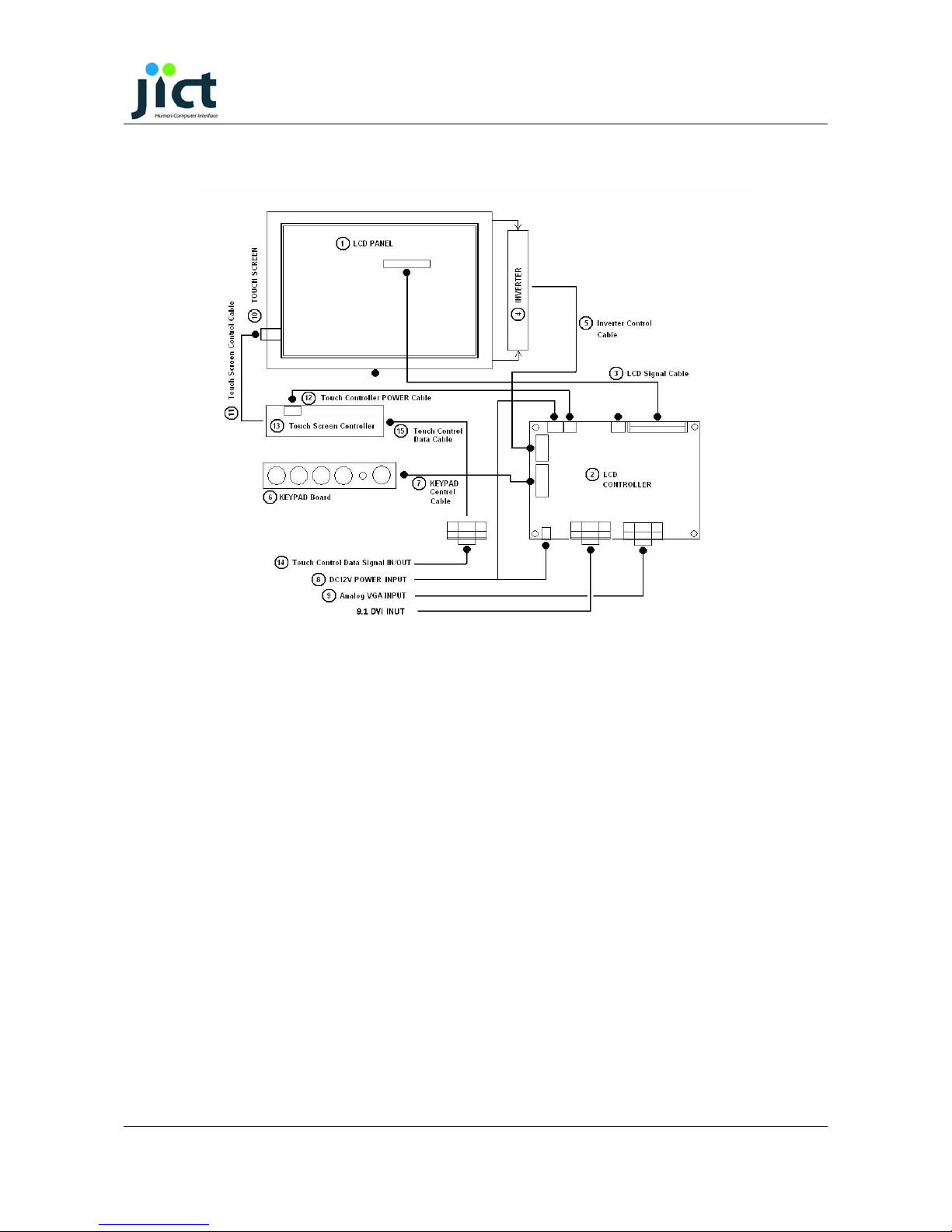

♦ Block Diagram
Note
1. LCD PANEL
2. LCD CONTROLLER CARD, JY-LSX300R
3. LCD Signal Cable
4. Inverter for backlight
5. Inverter Cable
6. Keypad Board, Function Control
7. Keypad Control Cable
8. DC12V Power Input(Adaptor or Power Module)
9. PC Analog VGA Input
9.1 DVI Input
10. Touch Screen Panel(Option)
11. Touch Data Input Cable(Option)
12. Touch Power Support Cable(DC12V or DC5V) (Option)
13. Touch Controller (option)
14. Touch Control DATA IN/OUT (Option)
15. Touch Controller Interface Cable (Option)
Page 8
USER’S MANUAL
8/13
♦ LCD DISPLAY SYSTEM 설정 및 조정 방법
Description HOT KEY Functions
Display On/off 시
Main menu 진입 시 또는 Menu에서 Exit할 때.
Î ▼
Sub Menu로 진입 시 또는 이전 Sub menu로 복귀할 때.
PIP ON/OFF
Î ▶
설정치 증가 시 또는 menu 위 방향으로 이동할 때.
Main Display & PIP Display SWAP
PIP ON되어 있을 경우만 적용 가능 함.
Î ◀
설정치 감소 시 또는 menu 아래 방향으로 이동할 때.
Main Display Next Input Change
Analog Æ DVI
Î ▲
Analog 화면 시 화면 자동 조정 실행
HOTKEY Function은 OSD OFF상태에서 적용됩니다
OSD Function

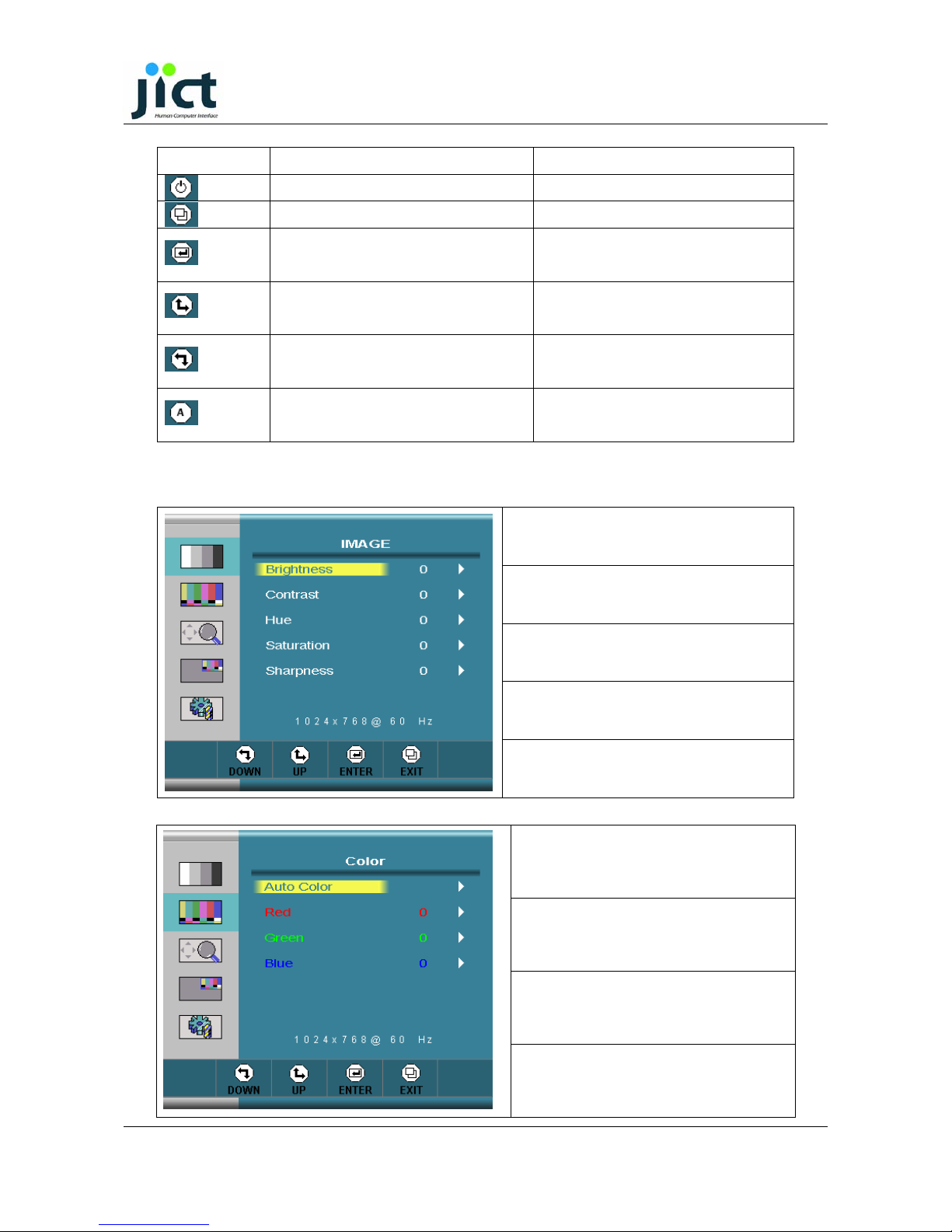

Image Control
Brightness : 이미지의 밝기를 조정.
Contrast : 이미지의 명암비를 조정
Hue : 비디오 영상의 색상을 조정.
Saturation : 비디오 영상의 음영을 조정.
Sharpness : 이미지의 선명도를 조정.
Color Control
.Auto Color : 자동 색상조정 실행.
Red : Red Color 조정.
Green : Green Color 조정.
Blue : Blue Color 조정.
Page 9
USER’S MANUAL
9/13

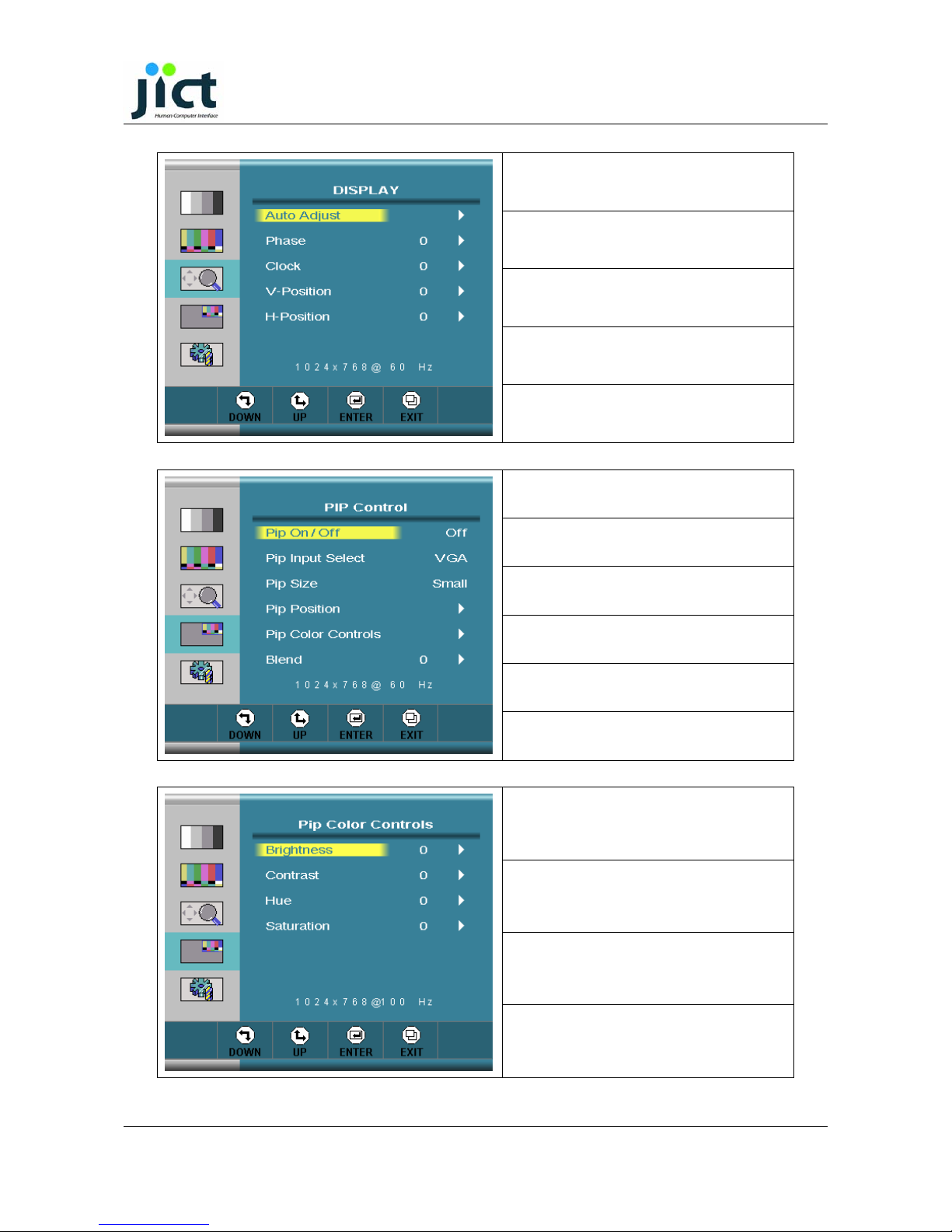

Display Control
Auto Configuration : 자동으로 화면 조정 수행.
Phase : 화면의 위상 조정.
Clock : 화면의 수평 사이즈 조정.
V-Position : Display 되는 화면을 수직방향으로 이동조정.
H-Position : Display 되는 화면을 수평방향으로 이동조정
PIP Control
PIP : PIP 기능 On/Off
Pip Input Select : PIP로 사용할 입력 선택
Pip Size : PIP 화면 크기 조정(Small, Medium, Large)
Pip Position : PIP 화면 위치 조정 메뉴로 이동.
Pip Color Control : PIP 화면 색상 조정 메뉴로 이동.
Blend : PIP 화면의 오버레이 농도 조정
PIP Color Control
Brightness : PIP 화면 밝기 조정.
Contrast : PIP 화면 명암비 조정.
Hue : PIP 화면 의 Hue 조정.
Saturation : PIP 화면의 Saturation 조정.
Page 10
USER’S MANUAL
10/13
System Menu
Input Select : 디스플레이 할 입력 선택
OSD Configuration : OSD 환경설정 메뉴로 이동시
Factory Reset : 초기 설정 값으로 전환
OSD Configuration
Osd Timer : OSD 메뉴 디스플레이 시간 조정.
V-Position : OSD Menu 화면을 수직방향으로 이동시.
H-Position : OSD Menu 화면을 수평방향으로 이동시.
Osd Blend : OSD 화면 오버레이 농도 조정.
OSD Zoom : OSD 화면 크기 조정.

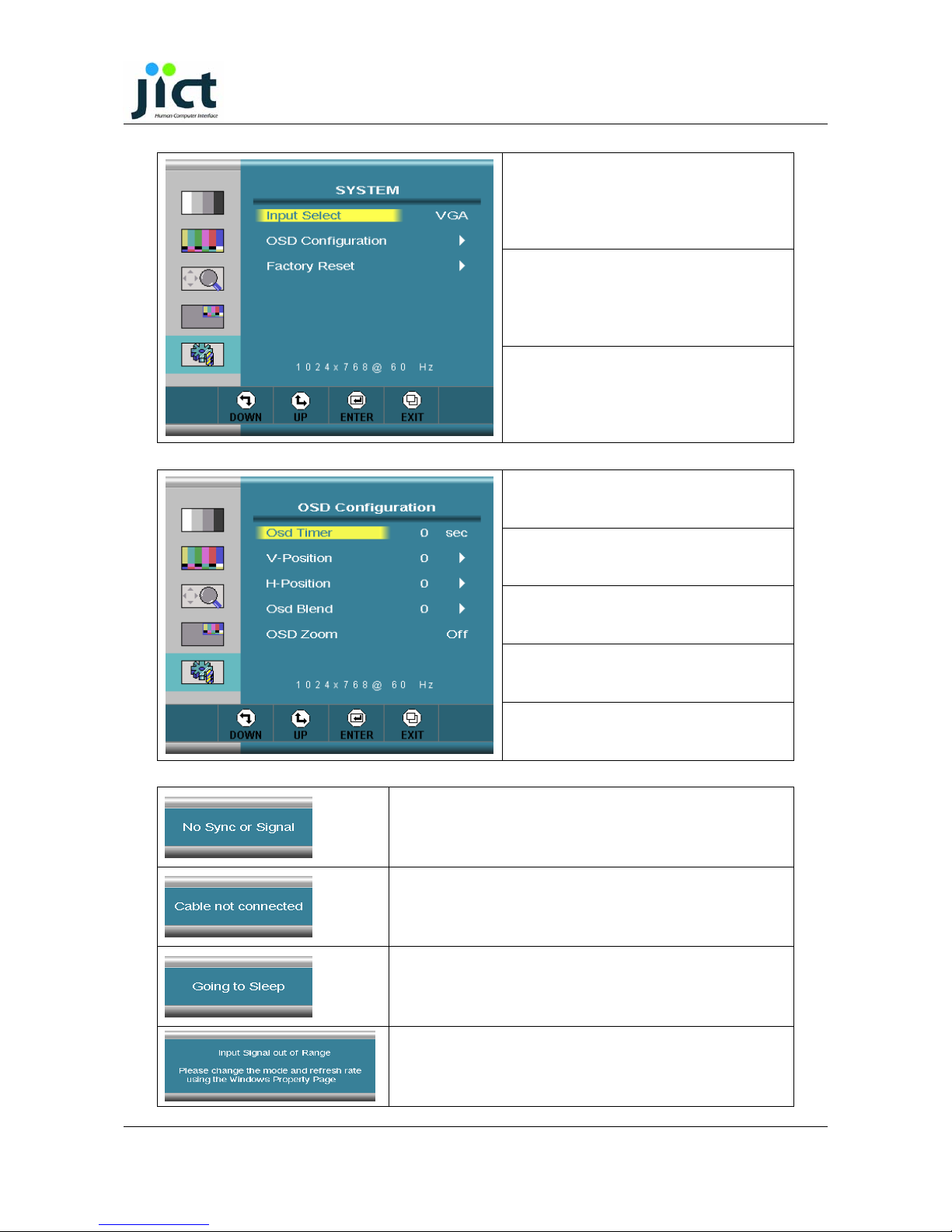

Warning Message
케이블은 연결이 되어 있으나 신호가 들어 오지 않을 때.
Analog VGA 또는 DVI 케이블 연결이 안되어 있을 때.
신호가 들어 전 까지 대기 모드로 진입 시.
모니터가 디스플레이 할 수 있는 범위를 넘었을 때.
Page 11
USER’S MANUAL
11/13

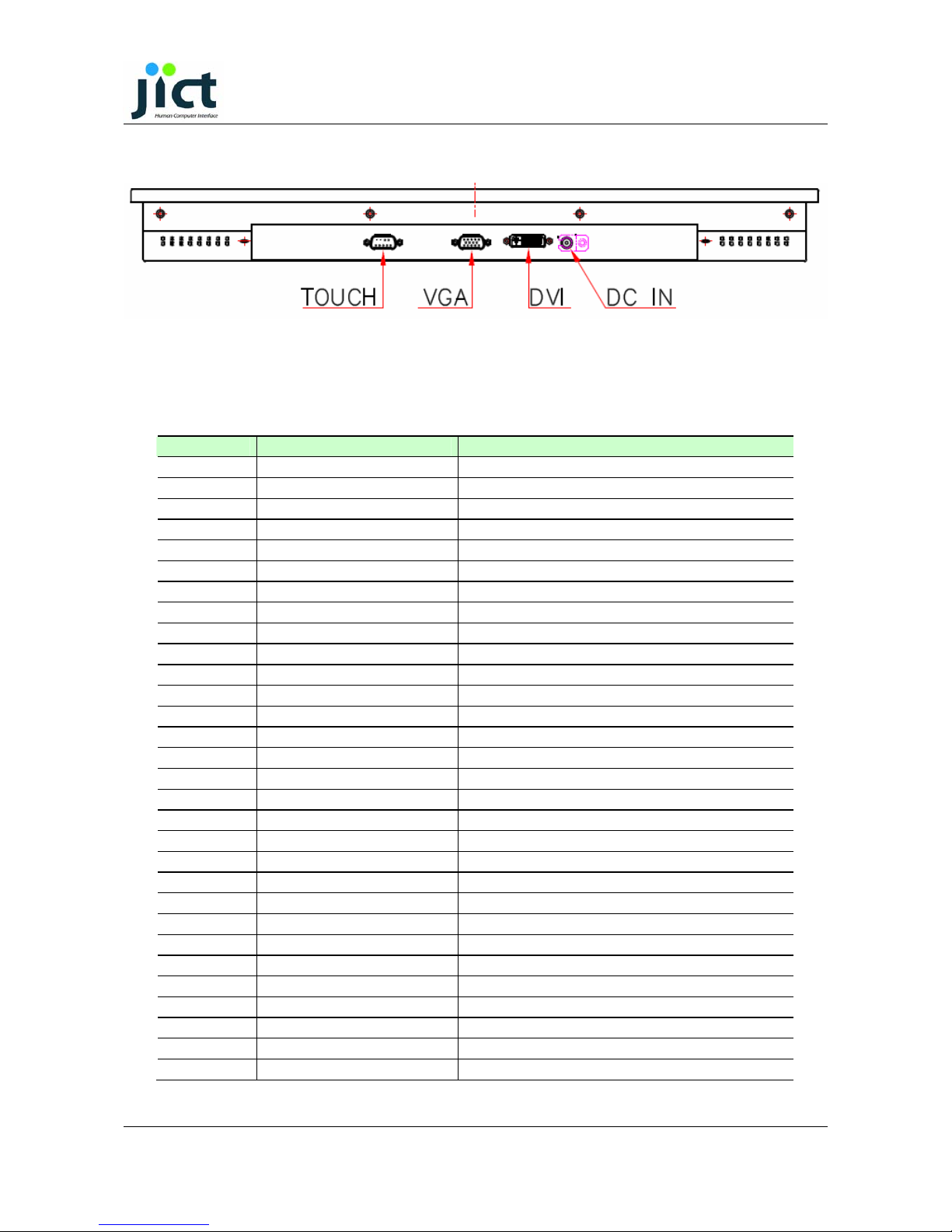

♦ Connector
< WS2200-T>
¾ DVI Input : JAE DV2R029N (Digital) (Optional)
PIN SYMBOL DESCRIPTION
1 RX2- T.M.D.S Data 2 ­2 RX2+ T.M.D.S Data 2 + 3 GND Ground 4 NC No connection 5 NC No connection 6 SCL DDC Clock 7 SDA DDC Data 8 NC No connection
9 RX1- T.M.D.S Data 1 ­10 RX1+ T.M.D.S Data 1 + 11 GND Ground 12 NC No connection 13 NC No connection 14 DVI_+5V +5V Power 15 NC No connection 16 Hot Plug Hot Plug Detect 17 RX0- T.M.D.S Data 0 ­18 RX0+ T.M.D.S Data 0 + 19 GND Ground 20 NC No connection 21 NC No connection 22 GND Ground 23 RXC+ T.M.D.S Clock + 24 RXC- T.M.D.S Clock -
25/C1 NC No connection 26/C2 NC No connection 27/C3 NC No connection 28/C4 NC No connection 29/C5 GND Analog ground 30/C5 GND Analog ground
Page 12
USER’S MANUAL
12/13

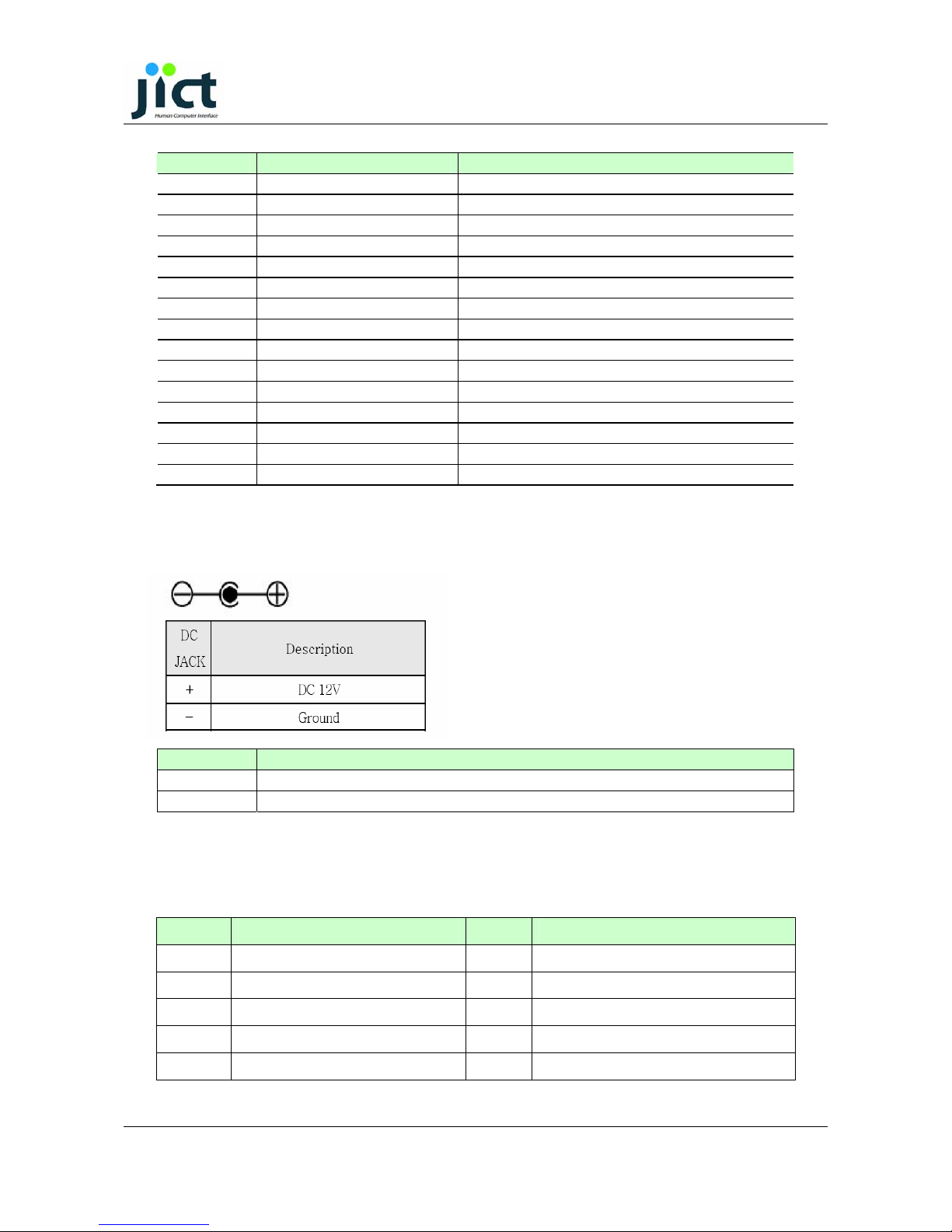

¾ VGA analog Input : DB-15 way high density 3 row
PIN SYMBOL DESCRIPTION
1 RED Red, analog
2 GREEN Green, analog
3 BLUE Blue, analog
4 NC No connection
5 CHK_CBL VGA cable connection check
6 AGND Analog ground red
7 AGND Analog ground green
8 AGND Analog ground blue
9 DDC5V +5V power supply for DDC (optional) 10 GND Digital ground 11 NC No connection 12 D_SDA DDC serial data 13 HS_IN Horizontal sync or composite sync, input 14 VS_IN Vertical sync, input 15 D_SCL DDC serial clock
¾ Power :
DC 12[V] Input Jack
PIN DESCRIPTION
+ + 12VDC In
- Ground
¾ Touch Rs232 port :
DB-9 way high density 2 row
Pin Signal Pin Signal
1 N.C 6 N.C
2 TXD0( To PC RXD Pin) 7 N.C
3 RXD0( To PC TXD Pin) 8 N.C
4 N.C 9 N.C
5 Ground
Page 13
USER’S MANUAL
13/13

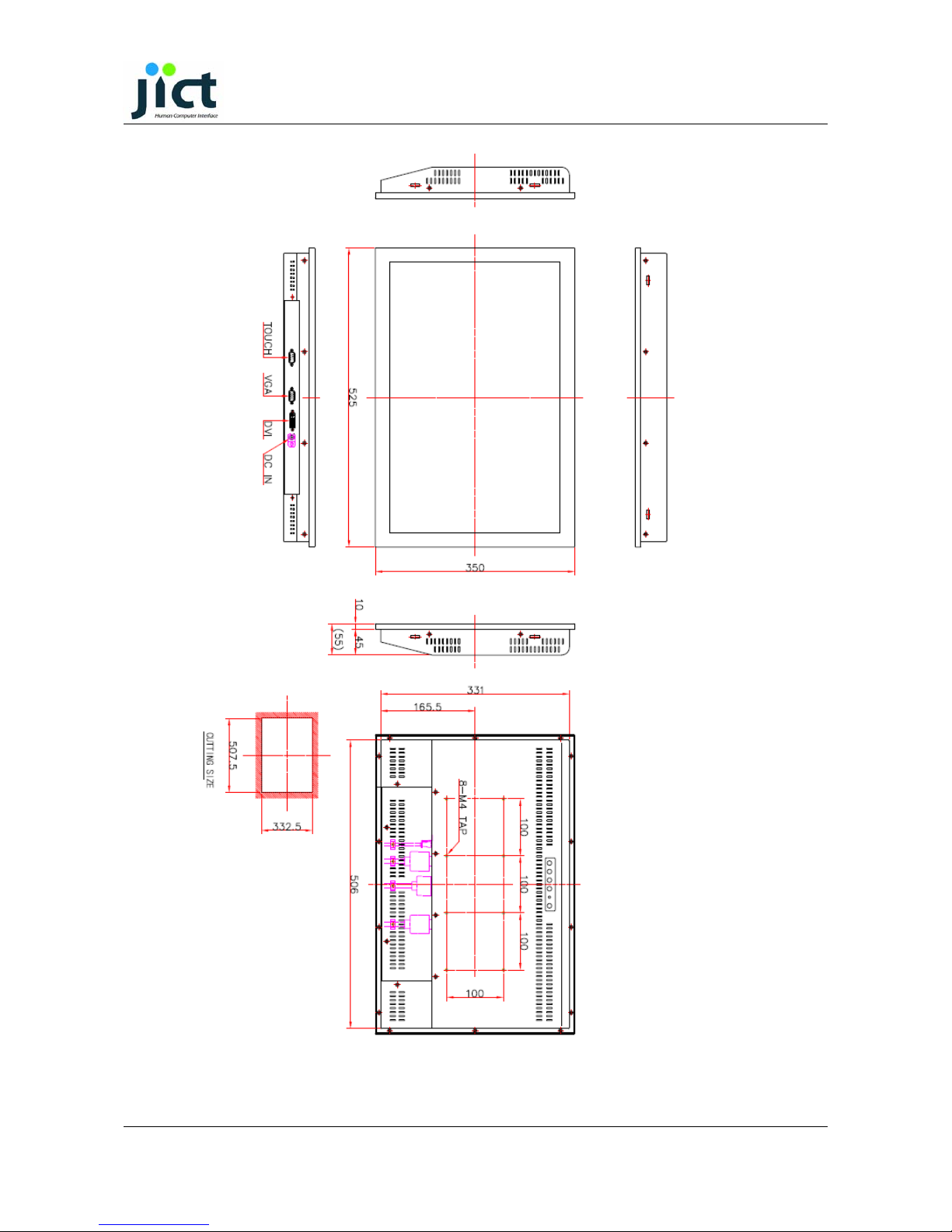

♦ Dimensions
<WS2200 – T>
