ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
ТОРЦОВОЧНАЯ ПИЛА JMS-10
ВМХ Тул Груп АГ (WMH Tool Group AG)
Банштрассе 24, CH-8603 Шверценбах
Торцовочная пила JMS-10
1. ОБЩИЕ УКАЗАНИЯ
Станок предназначен для пиления изделий из дерева и подобных материалов, а также твер-
дых полимерных материалов.
Нельзя пилить изделия из металла.
Обработка других материалов недопустима, или может производиться только после консуль-
тации с представителями компании.
Наряду с указаниями по технике безопасности, содержащимися в инструкции по эксплуатации, и
тые технические правила работы на деревообрабатывающих станках.
применение и продавец не несет ответственность за повреждения, произошедшие в результате
этого.
ния до станка должен быть не менее 3x1,5мм² (желательно медный, трёхжильный, с сечением
каждой жилы не менее 1,5 мм
ским обслуживанием и предупреждены о возможных опасностях.
руктивным особенностям и техническим характеристикам станок не предназначен для использования на производстве.
сообщите об этом Вашему продавцу.
особыми предписаниями Вашей страны необходимо принимать во внимание общеприня-
Каждое отклонение от этих правил при использовании рассматривается как неправильное
В станке нельзя производить никаких технических изменений.
Ответственность несет только пользователь.
Использовать
Соединительный кабель (или удлинитель) от автомата защиты и от источника электропита-
Станок разрешается эксплуатировать лицам, которые ознакомлены с его работой, техниче-
Данный станок является машиной для индивидуального применения, т. е. по своим конст-
Если Вы при распаковке обнаружили повреждения вследствие транспортировки,
Не запускайте станок в работу!
станок только в технически исправном состоянии.
2
).
немедленно
1
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ JMS-10
Напряжение питания ........... 220В ~1/N 50 Гц
Мощность двигателя ..................... 1400 ватт
Рабочий ток......................................... 6,1 A
Соединительный провод (H07RN-F) 3x1,5 мм²
Устройство защиты ............................... 10 A
Число оборотов холостого хода ... 4500об/мин
Размер пильного диска ........ 254x2,8x30 (мм)
Макс.высота пропила ...... 90°/45 75 мм/45 мм
Макс.ширина распила .. 90°/45°135 мм/90 мм
Наклон пильного диска ...................... 0°-45°
Поворот стола влево/вправо ............. 46°/46°
Габаритные размеры
......................... (ДхШхВ) 435х450х470 (мм)
Масса пилы ......................................... 17 кг
3. КОМПЛЕКТ ПОСТАВКИ
1. Торцовочная дисковая пила – 1 шт
2. Удлинитель – 2 шт
3. Упор для заготовок – 1 шт
4. Зажим для заготовок – 1 шт
5. Мешок для сбора пыли – 1 шт
6. Пильный диск, 40 зубьев – 1 шт
7. Гаечный ключ – 1 шт
8. Инструкция по эксплуатации
9. Список деталей
*Примечание: Спецификация данной
инструкции является общей информацией.
Данные
технические характеристики были
актуальны на момент издания руководства
по эксплуатации. Компания WMH Tool Group
оставляет за собой право на изменение
конструкции и комплектации оборудования
без уведомления потребителя.
Настройка, регулировка, наладка и
техническое обслуживание оборудования
осуществляются покупателем.
4. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
Техника безопасности включает в себя
также соблюдение инструкции по эксплуатации и
техническому обслуживанию, предос-
тавленные изготовителем.
Всегда храните инструкцию, предохраняя
ее от грязи и влажности, передавайте дальнейшим пользователям.
Ежедневно перед включением пилы проверяйте функционирование необходимых
защитных устройств.
Установленные дефекты пилы или защитных устройств необходимо незамедлительно
устранить с помощью уполномоченных для
этого специалистов. Не включайте в таких
случаях пилу,
выключите ее из эл. сети.
Применяйте необходимые согласно инструкциям средства личной защиты.
По соображениям безопасности на этом
станке необходимо работать, используя обе
руки.
Надевайте плотно прилегающую одежду,
снимайте украшения, кольца и наручные часы.
Для работы с пильным диском надевайте
рабочие перчатки.
Если у Вас длинные волосы, надевайте
защитную сетку
для волос или головной
убор.
При работе с длинными заготовками используйте соответствующие удлинения стола, роликовые опоры.
Перед началом работы проверьте правильное направление вращения пильного
диска.
Пильный диск должен достичь максимального числа оборотов, прежде чем начать пиление.
Обратите внимание на время замедления
диска до полной остановки,
оно не должно
превышать 10 сек.
Недопустима остановка пильного диска
путем бокового нажатия.
Избегайте обратного удара заготовки.
При пилении круглых заготовок закрепляйте заготовку от проворачивания. При пилении больших заготовок применяйте соответствующие вспомогательные средства для
опоры.
Следите за тем, чтобы все заготовки были
надежно закреплены во время работы, и бы
-
ло обеспечено их безопасное движение.
Нельзя торцевать слишком маленькие заготовки.
Никогда не удерживайте заготовку просто
руками.
Никогда не хватайтесь за вращающийся
пильный диск.
Следите за тем, чтобы отпиленный материал не был захвачен зубьями пильного диска и отброшен вверх.
Отпиленные, закрепленные заготовки
удаляйте только при выключенном моторе и
полной остановке пильного диска.
Следите за тем, чтобы вентиляционные
пазы мотора были всегда чистыми и открытыми.
Устанавливайте пилу таким образом, чтобы оставалось достаточно места для обслуживания и для подачи заготовок.
Обеспечьте хорошее освещение.
Следите за тем, чтобы пила была надежно
закреплена на ровной поверхности.
Следите за тем, чтобы
электропроводка не
препятствовала рабочему процессу и, через
нее нельзя было споткнуться.
Держите рабочее место свободным от по-
сторонних предметов.
Не оставляйте без присмотра включенный
станок, всегда выключайте его, прежде чем
покинуть рабочее место.
Не используйте пилу во влажных помещениях, не оставляйте её под дождем.
2
Не используйте станок вблизи горючих
жидкостей или газов. Обычное искрение щеток может привести к возгоранию.
Следите за соблюдением мер по противопожарной безопасности, например наличие
огнетушителя на рабочем месте.
Следите за тем, чтобы не образовывалась
большая концентрация пыли – всегда применяйте соответствующую вытяжную установку. Древесная пыль может быть
взрывоопасной и опасной для здоровья. Перед работой удалите из заготовки гвозди и другие
инородные тела.
Необходимо соблюдать указания о мин. и
макс. размерах заготовок.
Не перегружайте пилу – она будет лучше
и дольше работать, если Вы будете применять её в пределах её мощности.
Стружку и части заготовок удаляйте толь
-
ко при выключенном станке.
Работы по электрике станка должны выполняться только электриками.
Удлинительный кабель всегда отматывайте от барабана полностью.
Немедленно заменяйте поврежденный сетевой кабель.
Никогда не используйте пилу, если возникли проблемы с выключателем.
Все работы по установке, монтажу, чистке
должны производиться только после отключения пилы
из эл. сети.
Нельзя применять пильные диски из быстрорежущей стали (HSS).
Поврежденные диски немедленно замените.
4.1. ВНИМАНИЕ опасности
Даже при правильном использовании пилы остаются приведенные ниже опасности.
Опасность ранения свободно вращающимся пильным диском.
Опасность из-за излома пильного диска.
Опасность ранения отлетевшими частями
заготовок.
Опасность от шума и
пыли. Обязательно
надевайте средства личной защиты (защита
глаз, ушей и дыхательных путей).
Применяйте вытяжные установки!
Опасность поражения электрическим то-
ком, при неправильной прокладке кабеля.
4.2. Уровень шума
Значения определяют согласно стандарту EN
1807:1999 (Коэффициент погрешности изме-
рения 4 dB)
Уровень мощности звука (согласно EN 3746):
холостой ход – 101,5 dB(A);
Уровень звукового давления (согласно EN
11202):
холостой ход – 88,7dB(A)
Приведенные значения относятся
к уровню
издаваемого шума и не являются необходимым уровнем для безопасной работы.
5. ОПИСАНИЕ ПИЛЫ
Рис. 1
A ......... деблокирующий выключатель
B ......... корпус мотора
C ......... упор для заготовки
D ......... ограничитель по длине
E, L ...... удлинители
F .......... стол пилы
G ......... мешок для сбора опилок
H ......... пильный диск
I .......... поворотный зажим
J .......... защитный кожух пильного диска
K ......... зажим заготовки
Рис. 2
M ......... рукоятка с выключателем
N ......... блокировочный выключатель приво-
да пилы
O ......... блокировочный штифт головки пилы
P .......... шкала поворота
R ......... зажим поворота
6. ТРАНСПОРТИРОВКА И ПУСК В ЭКСПЛУАТАЦИЮ
6.1. Транспортировка и установка
Установка пилы должна производиться в
закрытых помещениях, при этом достаточно
условий обычной столярной мастерской.
Поверхность, на которой устанавливается
пила, должна
быть достаточно ровной и способной выдерживать нагрузки. При необходимости пилу можно жестко закрепить на
устанавливаемой поверхности.
По соображениям упаковки пила постав-
ляется не полностью смонтированной.
3
6.2. Монтаж
Общие указания
Перед проведением монтажноналадочных работ отключите станок от эл.
сети!
Удалите защитную смазку от ржавчины с
помощью мягких растворителей.
Установите станок на плоскую поверхность.
Монтаж удлинителей
Рис. 3
Упор для резки по длине (B, Рис. 3) передвиньте на желаемое место.
Удлинители (C) с жестяными хомутами (А)
прочно зажать на основании пилы.
Монтаж мешка для сбора опилок (G,
Рис.1)
Для выбрасываемых из под пилы опилок
применяйте прилагаемый к пиле мешок (G,
рис. 1).
Мешок для сбора опилок может быть закреплен на задней
стороне защитного кожуха пилы, для чего нажимаются оба крепления на мешке.
К этому месту может быть также подсое-
динён пылесос.
роне защитного кожуха и отведите защитный
кожух вверх (Рис. 5).
Рис. 4
Рис. 5
Разблокируйте вал пилы с помощью клавишного блокировочного выключателя вала
пилы (A, Рис. 5) и освободите прижимной
винт пильного диска (A, Рис. 4), применяя
для этого гаечный ключ.
Разблокировка головы пилы
Торцовочная пила поставляется обычно с
заблокированной головой пилы.
Штифт для блокировки головки пилы (O,
Рис.2) может быть вытащен. После этого
медленно передвиньте головку пилы вверх.
Во время
транспортировки голова пилы
должна быть снова заблокирована.
Монтаж пильного диска
Замена пильного диска должна производиться только при отключённом эл. питании.
Пильный диск должен соответствовать
указанным техническим характеристикам.
Перед установкой пильного диска проверяется на наличие повреждений (трещин,
поврежденных зубьев, изгиба). Не применяйте поврежденные диски.
Следите за тем, чтобы
зубья диска были
направлены в направлении пиления (вниз).
При обращении с пильным диском надевайте подходящие защитные перчатки.
Снимите защитный кожух диска пилы, для
чего освободите оба винта (A, Рис. 4) на сто-
Рис. 6
Снимите пильный диск и замените его (B,
Рис. 6), причем зубья должны быть направлены по направлению стрелки на защитном
кожухе.
Перед тем как установить пильный диск
очистите фланцы.
Снова установите наружный фланец в его
рабочее положение и затяните с помощью
гаечного ключа прижимной винт.
Установите защитный кожух пильного
диска из
полимерного материала и закрепите
его обоими винтами.
4
6.3. Подключение к электрической сети
Торцевание профилей
Подсоединение к сети со стороны клиента, а также применяемые удлинители должны соответствовать тех. требованиям.
Напряжение сети и частота должны соответствовать рабочим параметрам, указанным
на фирменной табличке.
Установленное изготовителем защитное
устройство должно быть рассчитано на 10 А.
Подключение и ремонт электрического
оборудования разрешается проводить только
квалифицированным электрикам.
6.4. Пуск в эксплуатацию
Пила включается нажатием выключателя
на рукоятке: как только выключатель отпускается, происходит остановка пилы.
7. РАБОТА ПИЛЫ
Внимание
Всегда принимайте во внимание указания
по технике безопасности и придерживайтесь
действующих правил.
Перед каждой распиловкой проверяйте
сначала состояние пильного диска.
Работайте только с острым и неповрежденным
пильным диском!
Предохраняйте заготовки от проворачивания вследствие давления пильным диском.
Убедитесь в том, что защитный кожух
пильного диска стоит в правильном положении, прежде чем Вы начнете работу на торцовочном станке.
Торцовочная пила включается с помощью
выключателя на внутренней стороне рукоятки (M, Рис. 2).
Диск пилы должен набрать полное число
оборотов, прежде чем Вы начнете работу на
станке.
Сдвиньте блокировочный выключатель (A,
Рис. 1) в сторону и нажимайте голову пилы
медленно и равномерно вниз.
После окончания пиления голова пилы
снова должна быть возвращена в исходное
положение.
Правильное рабочее положение
Торцовка уголков является возможной.
Они должны пилиться так, чтобы полотно
пилы всегда контактировало с наименьшим
поперечным профилем (Рис. 7).
Рис. 7
Такая операция является потенциально
опасной (Рис.8).
Рис. 8
Торцовка кривых заготовок
Кривые или изогнутые заготовки должны
быть установлены так, чтобы точка распила
заготовки упиралась в упор для заготовки
(Рис. 9).
Рис. 9
Такая операция является потенциально
опасной (Рис. 10).
Становитесь перед пилой лицом к направ-
лению распила.
Обращение с заготовкой
Для торцовки
длинных заготовок необхо-
димо использовать роликовые опоры.
Во время торцовки заготовка должна быть
прочно прижата зажимом к упору для крепления заготовки.
Рис. 10
Торцевание под углом
Голова пилы может быть плавно установ-
лена для пиления под углом от 0° до 45°.
5

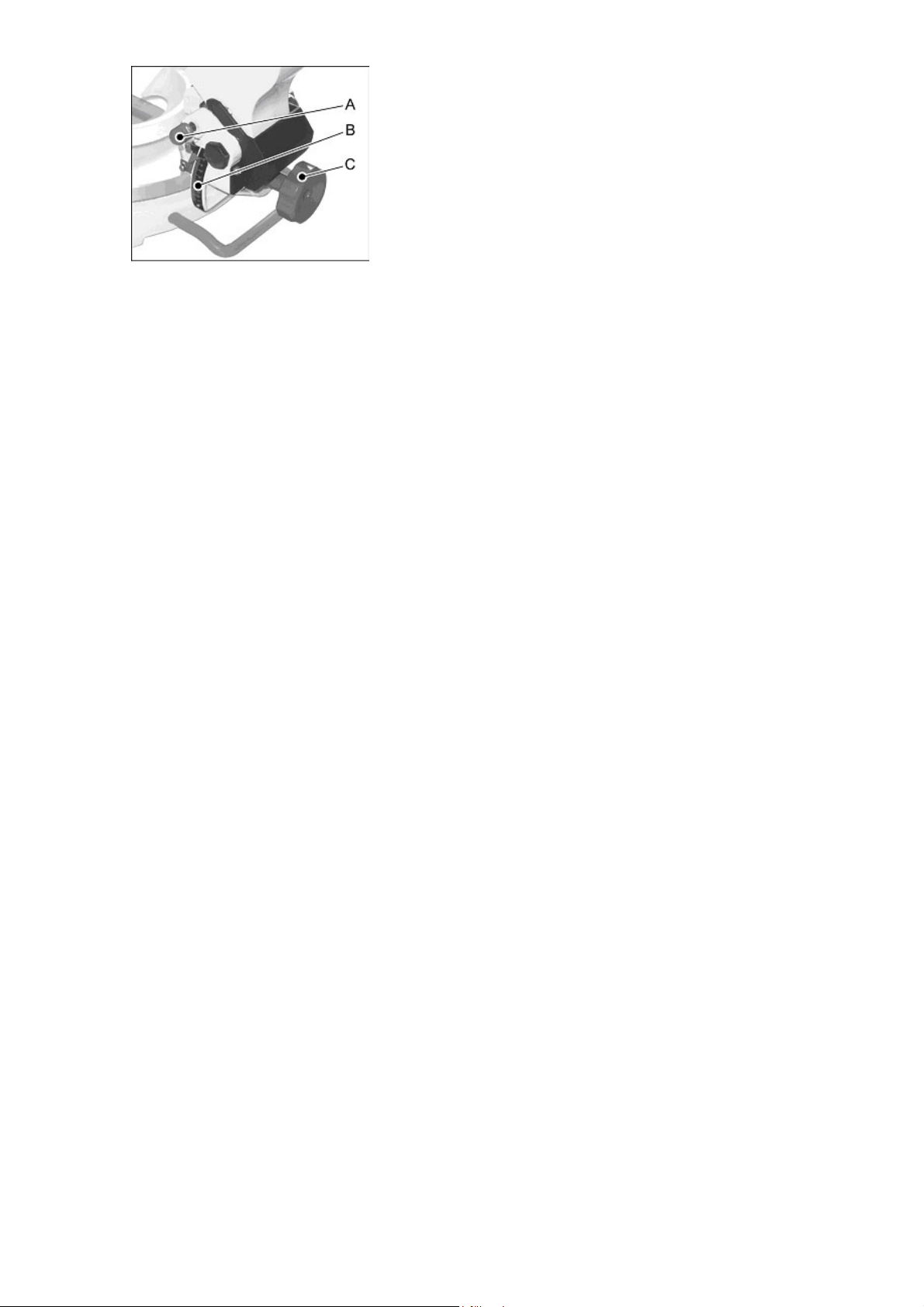

Рис. 11
Перед торцовкой под углом поворотная
рукоятка (C, Рис. 11) на обратной стороне
пилы должна быть ослаблена.
Поверните голову пилы влево в желаемое
положение в соответствии со шкалой (B).
Перед началом пиления снова затяните
голову пилы поворотной рукояткой (C).
Наклонный распил
Голова пилы может быть плавно установлена под углом от -46° до +46°.
Обе зажимных
рукоятки сзади упора для
заготовки должны быть ослаблены.
Голова пилы может быть установлена в
положение под желаемым углом.
Снова зажмите обе рукоятки, прежде чем
Вы начнете работу пилой.
8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Общие указания
Перед работами по техническому обслуживанию и очистке, пила должна быть предохранена от непроизвольного включения.
Отключите от
эл. сети!
Подключение и ремонт электрического
оборудования разрешается проводить только квалифицированным электрикам.
Учитывайте, что строгальные ножи, обрезиненные валы привода движения заготовки, плоские, поликлиновые, клиновые и
другие ремни, а также цепи, используемые
в конструкции станка, относятся к деталям
быстроизнашивающимся (расходные материалы) и требуют периодической замены.
Гарантия на такие
детали не распространяется. Защитные кожуха, отдельные детали
из пластика и алюминия, используемые в
конструкции станка, выполняют предохранительные функции. Замене по гарантии
такие детали не подлежат.
Производите очистку пилы через равномерные отрезки времени. Немедленно заменяйте поврежденные защитные устройства.
тийные обязательства компании JET. Артикул заказа JMS10-110.
Пильные диски
Уход за пильными дисками должен быть
поручен только обученному персоналу.
Применяйте только заточенные пильные
диски.
Очистка
Очистка корпуса пилы должна производиться регулярно с помощью мягкой тряпки,
в основном после каждого использования
пилы.
Очищайте вентиляционные прорези от
пыли и грязи.
Удаляйте грязь с помощью мягкой тряпки,
смоченной мыльным раствором. Не применяйте растворители.
9. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
мотор не работает
*нет тока – проверить соединительные провода и предохранитель;
*дефект мотора, выключателя или
кабеля –
вызвать электрика;
сильные вибрации пилы
*пила стоит неровно – выровнять пилу;
*поврежден диск пилы – немедленно заменить пильный диск;
*угол распила не соответствует 90° – неправильно установлен поворотный упор;
*неправильно установлен упор для заготовки – плохое качество поверхности распила;
*выбран неподходящий пильный диск –
пильный диск загрязнен смолой;
*затупились зубья
пильного диска – неоднородная заготовка;
*слишком большое усилие подачи пилы – не
перегружайте пилу при обработке.
10. ПОСТАВЛЯЕМЫЕ ПРИНАДЛЕЖНОСТИ
Пильные диски с различным количеством
зубьев Вы найдете в прайс-листе Jet.
Jet оставляет за собой право на изменение
деталей и принадлежностей, если это будет
признано целесообразным.
Коллекторные щётки
Контролируйте состояние щёток после 40
часов работы. При
длине щетки менее 3 мм
ее необходимо заменять. Угольные щетки
относятся к быстро изнашивающимся деталям и на них не распространяются гаран-
6
Loading...
