инструкция по эксплуатации станка JET мод. JMD-X1

Инструкция по эксплуатации фрезерно-сверлильного станка модели JMD-X1

Уважаемый покупатель,

Большое спасибо за доверие, которое Вы оказали нам, купив наш новый станок серии JET. Эта инст-

рукция разработана для владельцев и обслуживающего персонала фрезерно-сверлильного станка
модели JMD-X1 с целью обеспечения надежного пуска в работу и эксплуатации станка, а также его

технического обслуживания. Обратите, пожалуйста, внимание на информацию этой инструкции по
эксплуатации и прилагаемых документов. Полностью прочитайте эту инструкцию, особенно указания

по технике безопасности, прежде чем Вы смонтируете станок, запустите его в эксплуатацию или бу-

дете проводить работы по техническому обслуживанию. Для достижения максимального срока служ-

бы и производительности Вашего станка тщательно следуйте, пожалуйста, нашим указаниям.

Данный станок является станком класса «хобби», и предназначен для индивидуального (бытового)
применения, т. е. по своим конструктивным особенностям и техническим характеристикам станок не
предназначен для использования на производстве. Если Вы планируете эксплуатировать станок в
более производительных условиях, рекомендуем проконсультироваться с представителем продавца

или сервисного центра JET о возможностях оборудования.

1. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА JET

Компания JET стремится к тому, чтобы ее про-

дукты отвечали высоким требованиям клиентов

по качеству и стойкости.
JET гарантирует первому владельцу, что каж-

дый продукт не имеет дефектов материалов и

дефектов обработки, а именно:

2 ГОДА ГАРАНТИИ JET В СООТВЕТСТВИИ С
НИЖЕПЕРЕЧИСЛЕННЫМИ ГАРАНТИЙНЫМИ
ОБЯЗАТЕЛЬСТВАМИ.

1.1 Гарантийный срок 2 (два) года со дня прода­жи. Днем продажи является дата оформления

товарно-транспортных документов и/или дата
заполнения Гарантийного талона.

1.2 Гарантийный, а так же негарантийный и по­слегарантийный ремонт производится только в
сервисных центрах, указанных в гарантийном

талоне, или авторизованных сервисных центрах.

1.3 После полной выработки ресурса оборудова-

ния рекомендуется сдать его в сервис-центр для
последующей утилизации.

1.4 Гарантия распространяется только на произ­водственные дефекты, выявленные в процессе
эксплуатации оборудования в период гарантий-

ного срока.

1.5 В гарантийный ремонт принимается оборудо­вание при обязательном наличии правильно
оформленных документов: гарантийного талона,

согласованного с сервис-центром образца с ука-

занием заводского номера, даты продажи, штам­пом торговой организации и подписью покупате­ля, а так же при наличии кассового чека, свиде-

тельствующего о покупке.

1.6 Гарантия не распространяется на:

- сменные принадлежности (аксессуары), напри-

мер: сверла, буры; сверлильные и токарные па­троны всех типов и кулачки и цанги к ним; по­дошвы шлифовальных машин и т.п. (см. список

сменных принадлежностей (аксессуаров) JET);

- быстроизнашиваемые детали, например:

угольные щетки, приводные ремни, защитные
кожухи, направляющие и подающие резиновые
ролики, подшипники, зубчатые ремни и колеса и
прочее (см. инструкцию по оценке гарантийности
и ремонта оборудования JET). Замена их явля-

ется платной услугой;

- оборудование JET со стертым полностью или
частично заводским номером;

- шнуры питания, в случае поврежденной изоля­ции замена шнура питания обязательна.

1.7 Гарантийный ремонт не осуществляется в

следующих случаях:

- при использовании оборудования не по назначе­нию, указанному в инструкции по эксплуатации;

- при механических повреждениях оборудования;
при возникновении недостатков из-за действий

третьих лиц, обстоятельств непреодолимой си­лы, а так же неблагоприятных атмосферных или
иных внешних воздействий на оборудование, та­ких как дождь, снег повышенная влажность, на-

грев, агрессивные среды и др.;

- при естественном износе оборудования (пол-

ная выработка ресурса, сильное внутреннее или

внешнее загрязнение, ржавчина);

- при возникновении повреждений из-за несо-

блюдения предусмотренных инструкцией усло­вий эксплуатации (см. главу «Техника безопас-

ности»);

- при порче оборудования из-за скачков напря­жения в электросети;

2

- при попадании в оборудование посторонних

предметов, например песка, камней, насекомых,
материалов или веществ, не являющихся отхо­дами, сопровождающими применение по назна-

чению;

- при повреждения оборудования вследствие не-

соблюдения правил хранения, указанных в инст-

рукции;

- после попыток самостоятельного вскрытия, ре-

монта, внесения конструктивных изменений, не-

соблюдения правил смазки оборудования;

- при повреждении оборудования из-за небреж-

ной транспортировки. Оборудование должно пе­ревозиться в собранном виде в упаковке, пре­дотвращающей механические или иные повреж­дения и защищающей от неблагоприятного воз-

действия окружающей среды.

1.8 Гарантийный ремонт частично или полностью

разобранного оборудования исключен.

1.9 Профилактическое обслуживание оборудо­вания, например: чистка, промывка, смазка, в
период гарантийного срока является платной ус-

лугой.

1.10 Настройка, регулировка, наладка и

техническое обслуживание оборудования

осуществляются покупателем.

1.12 По окончании срока службы рекомендуется
обратиться в сервисный центр для профилакти-

ческого осмотра оборудования.

Эта гарантия не распространяется на те дефек­ты, которые вызваны прямыми или косвенными
нарушениями, невнимательностью, случайными
повреждениями, неквалифицированным ремон­том, недостаточным техническим обслуживани-

ем, а также естественным износом.
Гарантия JET начинается с даты продажи пер­вому покупателю.
JET возвращает отремонтированный продукт

или производит его замену бесплатно. Если бу­дет установлено, что дефект отсутствует или его

причины не входят в объем гарантии JET, то

клиент сам несет расходы за хранение и обрат-

ную пересылку продукта.
JЕТ оставляет за собой право на изменение де-

талей и принадлежностей, если это будет при-

знано целесообразным.

2. Безопасность

2.1 Применение согласно предписанию

Данный станок предназначен исключительно для
фрезерования и сверления дерева, расщепляе-

мых пластмасс и металлов.

Обработка других материалов является недо-

пустимой или в особых случаях может произво-

инструкция по эксплуатации станка JET мод. JMD-X1

диться после консультации с производителем

станка.
Запрещается обрабатывать магний ­высокая опасность возгорания!

Применение по назначению включает в себя
также соблюдение инструкций по эксплуатации и
техническому обслуживанию, предоставленных

изготовителем.

Станок разрешается обслуживать лицам, кото­рые ознакомлены с его работой и техническим
обслуживанием и предупреждены о возможных

опасностях.

Необходимо соблюдать также установленный

законом возраст.

Разрешается эксплуатировать станок только в

полностью рабочем техническом состоянии.

Наряду с указаниями по технике безопасности,
содержащимися в инструкции по эксплуатации, и
особыми предписаниями Вашей страны необхо­димо принимать во внимание общепринятые

технические правила работы на металло- и де­ревообрабатывающих станках.

Каждое отклоняющееся от этих правил исполь­зование рассматривается как неправильное
применение и изготовитель не несет ответствен­ности за повреждения, происшедшие в результа­те этого. Ответственность несет только пользо-

ватель.

2.2 Общие указания по технике безопасности

Металлообрабатывающие станки при неквали­фицированном обращении представляют опре­деленную опасность. Поэтому для безопасной
работы необходимо соблюдение имеющихся
предписаний по технике безопасности и ниже-

следующих указаний.

Прочитайте и изучите полностью инструкцию по
эксплуатации, прежде чем Вы начнете монтаж

станка и работу на нем.

Храните инструкцию по эксплуатации, защищая
ее от грязи и влаги, рядом со станком и переда-

вайте ее дальше новому владельцу станка.
На станке не разрешается проводить какие-либо
изменения, дополнения и перестроения.

Ежедневно перед включением станка проверяй­те безупречную работу и наличие необходимых

защитных приспособлений.

Необходимо сообщать об обнаруженных недос­татках на станке или защитных приспособлениях
и устранять их с привлечением уполномоченных

для этого работников.

В таких случаях не проводите на станке никаких
работ, обезопасьте станок посредством вытяги-

вания сетевого штекера.

3

Для защиты длинных волос необходимо наде-

вать головной убор или косынку.

Работайте в плотно прилегающей одежде. Сни-

майте украшения, кольца и наручные часы.

Носите защитную обувь, ни в коем случае не ра-

ботайте прогулочной обуви.

Используйте требуемые нормами личные защит-

ные приспособления.
При работе на станке не надевать перчатки.

Станок должен быть установлен так, чтобы было
достаточно места для его обслуживания и пода-

чи заготовок.
Следите за хорошим освещением.

Следите за тем, чтобы станок устойчиво стоял

на твердом и ровном основании.

Следите за тем, чтобы электрическая проводка

не мешала рабочему процессу, и чтобы об нее
нельзя было споткнуться.

Содержите рабочее место свободным от ме-

шающих заготовок и прочих предметов.

Никогда не пытайтесь схватиться за подвижные

элементы станка во время его работы.
Будьте внимательны и сконцентрированы. Серь­езно относитесь к работе.

Никогда не работайте на станке под воздействи­ем психотропных средств, таких как алкоголь и
наркотики. Принимайте во внимание, что меди­каменты также могут оказывать вредное воздей-

ствие на Ваше состояние.

Никогда не пытайтесь схватиться за подвижные

элементы станка во время его работы.
Не оставляйте без присмотра работающий станок.
Перед уходом с рабочего места отключите станок.

Удаляйте детей и посторонних лиц с рабочего

места.

Не используйте станок поблизости от мест хра-

нения горючих жидкостей и газов.

Принимайте во внимание возможности сообще­ния о пожаре и борьбе с огнем, например с по­мощью расположенных на пожарных щитах огне-

тушителей.

Не применяйте станок во влажных помещениях и

не подвергайте его воздействию дождя.

Используйте для работы только хорошо зато-

ченные инструменты.

Никогда не эксплуатируйте станок с откры­тым защитным экраном и кожухом ременной
передачи.
Перед началом работы удалите из патрона
ключ и иные инструменты.

Соблюдайте минимальные и максимальные раз-

меры заготовки.

Удаляйте стружку и заготовки только при оста-

новленном станке.

инструкция по эксплуатации станка JET мод. JMD-X1

Не становитесь на станок.

Работы на электрическом оборудовании станка
разрешается проводить только квалифициро-

ванным электрикам.

Немедленно заменяйте поврежденный сетевой

кабель.

Сохраняйте безопасное расстояние между Ва­шими пальцами и вращающимся инструментом и

стружкой.

Обезопасьте заготовку от прокручивания вместе со

сверлом.

Используйте зажимы, тиски или иные вспомога-

тельные устройства для фиксирования заготовки.

Никогда не пытайтесь удержать заготовку только

руками.
Всегда прикручивайте тиски к столу.

Никогда не работайте на весу (свободно удержи-

ваемая заготовка без опоры о стол).

Регулируйте фрезерную головку только при вы-

ключенном станке.
Если центр тяжести заготовки расположен за

пределами стола, прочно закрепите заготовку на

столе или используйте роликовый упор.

Перед обработкой убедитесь, что заготовка на-

дежно закреплена.

Удаляйте стружку с помощью специального крю-

ка только при выключенном станке.

Не притормаживайте затяжной патрон или инст-

рументы руками.

Производите измерительные и регулировочные

работы только при выключенном станке.

Производите работы по переналадке и регули­ровке только при выключенном станке и нажатом

аварийном выключателе.

Работы по переоснащению, регулировке и очистке
станка производить только при полной остановке

станка и при вытащенном сетевом штекере.

Не используйте инструменты с проволочными
щетками, фрезы, режущие диски и шлифоваль-

ные диски на этом станке.

Внимание, летящие элементы при установке
возвратной пружины. Точно следуйте указаниям

в разделе 6.5.

2.3 Остаточные опасности

Даже при использовании станка в соответствии с
инструкциями имеются следующие остаточные

опасности:

Опасность травмы вследствие вращающегося

патрона и инструментов.
Опасность из-за разлетающейся горячей стружки.
Подвержение опасности из-за шума и пыли.

Обязательно надевать средства индивидуальной

защиты, такие как защитные очки и наушники.

4

Подвержение опасности поражения электриче-

ским током при неправильной прокладке кабеля.

3. Спецификация станка

3.1 Технические характеристики

Макс. диаметр сверления Ст.3 .................. 13 мм

Макс. диаметр торцевой фрезы ................ 30 мм

Макс диаметр концевой фрезы .................. 13 мм

Частота вращения шпинделя ....100-2500 об/мин

Конус шпинделя ........................................... MK-3

Ход фрезерной головки ............................ 180 мм

Зажимная тяга ............................................... M10

Наклон стойки .................... 45° влево/45° вправо

Расстояние шпиндель-стойка. ................. 170 мм

Расстояние шпиндель-стол. ..................... 280 мм

Размер стола по оси Х и Y ............... 385x100 мм

Ход стола по оси Х и Y ..................... 220х100 мм

Т-образный паз, 3 ....................................... 12 мм

Выходная мощность ................... 0,5 кВт/S

Потребляемая мощность ........... 0,75 кВт/S

100%

1

40%

6

Габаритные размеры ................. 520x500x760 мм

Масса ............................................................ 50 кг

Сетевое питание ...............220 В ~1L/N/PE 50 Гц

Рабочий ток ..................................................... 1 A

Сечение силового кабеля (H07RN-F) 3x0,75 мм²

Устройство защиты ......................................... 5 A

Станок предназначен для сверления, концевого и
торцевого фрезерования небольших деталей с

максимальными габаритами 300х200х200 мм.

инструкция по эксплуатации станка JET мод. JMD-X1

мального подбора оборудования и увеличения сро-

ков эксплуатации выбирайте станки с запасом.

Станок предназначен для эксплуатации в закры­тых помещениях с температурой от 10 до 35⁰С и

относительной влажностью не более 80%.

Во избежание преждевременного выхода электро­двигателя станка из строя и увеличения ресурса
его работы необходимо: регулярно очищать элек­тродвигатель от стружки и пыли; контролировать
надежность контактов присоединенных силовых
кабелей; контролировать соответствие сечения си-

лового или удлинительного кабеля.

3.2 Уровень шума

Уровень мощности звука (согласно EN 11202):
Холостой ход максимальное число оборотов 70­75 дБ (A)

Приведенные значения относятся к уровню ис­пускания шума и не являются необходимым

уровнем для безопасной работы.

Эта информация пригодна для того, чтобы дать
возможность пользователю станка лучше оце-

нить подвержение опасности и возможные риски.

3.3 Комплект поставки

Сверлильный патрон 10 мм с оправкой Mk-3
Зажимная тяга М10
Защитный экран
Инструкция по эксплуатации с деталировкой
Сертификат точности

3.4 Описание станка

*Примечание: Спецификация данной инструк-

ции является общей информацией. Данные тех­нические характеристики были актуальны на мо­мент издания руководства по эксплуатации.

Производитель оставляет за собой право на из-

менение конструкции и комплектации оборудо-

вания без уведомления потребителя.

Настройка, регулировка, наладка и техниче­ское обслуживание оборудования осуществ­ляются покупателем.

В технических характеристиках станков указаны
предельные значения зон обработки, для опти-

Рис.1

А .... Безщеточный двигатель

5

B.... Маховик микроподачи

C ... Фрезерная головка
D ... Маховик продольного перемещения стола

E.... Рабочий стол

F .... Маховик поперечного перемещения стола

G ... Крестовый стол
H ... Станина

I ..... Соединительный кронштейн

J .... Ограничительный упор

K.... Разгрузочный механизм

L .... Короб элестросхемы

M ... Пульт управления
N ... Стойка

Рис.2

A...... Аварийный выключатель

B...... Корпус блока управления

C ..... Лампа-индикатор

D ..... Рукоятка изменения частоты вращения

E...... Предохранитель

F ...... Разъем для подключения индикации часто-

ты вращения

4.5 Размеры Т-образного паза

инструкция по эксплуатации станка JET мод. JMD-X1

4. Транспортировка и установка

4.1 Транспортировка

Допустимая температура окружающей среды при

хранении и транспортировке -20 +40⁰С

Дайте станку прогреться в течении 8 часов в те­плом помещении, если он находился на холоде.

Не включайте станок.

По соображениям транспортной упаковки станок
не собран полностью и узлы и элементы уста-

новлены в транспортном положении.
Если Вы при распаковке обнаружили поврежде-

ния вследствие транспортировки, немедленно
сообщите об этом Вашему продавцу, не запус-

кайте станок в работу!

Утилизируйте, пожалуйста, упаковку в соответст-

вии с требованиями охраны окружающей среды.

4.2 Установка

Удалите защитную транспортную смазку с по-

мощью мягких растворителей.

Не включайте станок, если Вы не выполнили все
необходимые действия по подготовке станка к

работе.

Станок предназначен для работы в закрытых

помещениях.

Станок должен устанавливаться на подготовлен­ной ровной поверхности на подставке или вер-

стаке способных выдержать его вес и закреплен
винтами.

Избегайте размещать станок в зоне прямых сол-

нечных лучей, повышенной влажности и пыли.

Просверлите 4 отверстия на рабочем столе в
том месте, где Вы планируете разместить ста-

нок. Расстояния между отверстиями 180х226 мм
(Рис.4)

Рис.3

Размеры Т-образного паза и гайки на Рис.3.

Рис.4

ВНИМАНИЕ: При выборе места расположения
учитывайте величину возможного перемещения

рабочего стола по осям Х и Y. А так же высту-

пающие габариты маховиков перемещения по

этим координатам.
Закрепите станок 4-мя болтами М10.

Удостоверьтесь, что станок стоит устойчиво
и не может опрокинуться!

6

4.3 Подключение к электрической сети

Сила тока

3А

6А

10А

13А

Длина провода

сечение, мм

2

7,5 м

0,75

0,75

1,0

1,25

15 м

0,75

0,75

1,0

1,5

22,5 м

0,75

0,75

1,0

1,5

30 м

0,75

0,75

1,25

1,5

45,5 м

0,75

1,25

1,5

2,5

Подсоединение к сети со стороны клиента, а

также применяемые силовые кабели должны со­ответствовать предписаниям. Напряжение и час­тота тока в сети должны соответствовать пара­метрам, указанным на фирменной табличке

станка.

Установленное изготовителем защитное устрой-

ство должно быть рассчитано на 5А.

Применяйте для подсоединения только силовые

кабели с обозначением H07RN-F.

Рекомендуемое сечение силового провода в за-

висимости от его длины и силы тока.

Подключение и ремонт электрического оборудо­вания разрешается проводить только квалифи-

цированным электрикам.

4.4 Первичная смазка

Перед первым пуском в эксплуатацию станка не-

обходимо смазать все места смазки.

При несоблюдении этого требования возможны

значительные повреждения!
(См. Смазка, Глава 8)

5. Подготовка станка к работе

5.1 Установка оправки в шпинделе

инструкция по эксплуатации станка JET мод. JMD-X1

1) Отключите станок от сети во избежание слу­чайного включения.

2) Снимите защитную крышку (а)

3) Протрите конус пиноли станка и оправки.

4) Вставьте оправку (е) в шпиндель станка.

5) Вставьте фиксирующий штифт (d) с правой
стороны пиноли

6) Используя ключ на 14 (с) затяните зажимной

тягой (b) по часовой стрелке до упора оправку (е)
в шпиндель.

7) Извлеките фиксирующий штифт (d)

8) Установите Защитную крышку (а)

5.2 Извлечение оправки из шпинделя

1) Отключите станок от сети во избежание слу­чайного включения.

2) Снимите защитную крышку (а)

3) Вставьте фиксирующий штифт (d) с правой
стороны пиноли

4) Используя ключ на 14 (с) выкрутите против
часовой стрелки на 2-3 оборота зажимную тягу (b).

5) Легким ударом молотка через пластмассовую

проставку стукните по зажимной тяге, так, чтобы
оправка (е) вышла из зацепления, выкрутите оп-

равку полностью.

6) Нанесите тонкий слой масла на поверхность
конуса для сохранности.

7) Установите Защитную крышку (а)

ВНИМАНИЕ:
Для Вашей безопасности все работы должны
выполняться на выключенном станке.

5.3 Регулировка хода головки

Используйте ограничительный упор (J, Рис.1) для
контроля перемещения фрезерной головки

Рис.6

1) Ослабьте рукоятку (а) на ограничительном
блоке (b).

2) Отрегулируйте требуемое положение ограни­чительного блока (b).

Рис.5

3) Затяните рукоятку.

7

4) Текущее перемещение будет отражаться на

а

линейке стойки.

5.4 Регулировка угла наклона стойки

Рис.7

1) Отключите станок от сети во избежание слу­чайного включения.

2) Придерживайте руками стойку во избежание
ее падения.

3) Ослабьте контргайку (а) с помощью удли­ненного ключа S:36 из комплекта поставки.

4) Установите необходимый угол наклона стой­ки (максимальный угол наклона 45 градусов вле­во и вправо).

5) Затяните контргайку (а).

инструкция по эксплуатации станка JET мод. JMD-X1

1) Равномерно ослабьте все контргайки (b) и
винты (с) клина (а).

2) Закрутите все винты (с) в одинаковым усили­ем.

3) Проверьте плавность и равномерность пере-

мещения стола. Если движение затруднено, ос-

лабьте винты на 1/4 оборота.

4) Затяните контргайки (b) и еще раз проверьте

плавность перемещения. Если имеется сильный

люфт, затяните винты на 1/8 оборота.

5) После выполнения регулировки смажьте кон­тактные поверхности.

6) Затяните гайку.

5.6 Контроль подготовки станка

1) Удалите все приспособления и принадлежно-

сти, которыми Вы пользовались при установке и

настройке станка.

2) Проверить соответствует ли вольтаж станка
подключаемой сети (смотри табличку станка).

3) Удалите все предметы, которые могут по­мещать работе.

4) Проверьте наличие антикоррозийной защиты.

5) Проверьте перпендикулярность стойки и от-
регулируйте, если это необходимо

6) Проверьте патрон, оправку и отсутствие
фиксирующего штифта в шпинделе

7) Проверьте положение регулятора скорости

8) Включите станок и проверьте направление
вращения шпинделя (по часовой стрелке)

9) Переместите стол в продольном и попереч-

ном направлении и фрезерную головку в верти-

кальном, убедитесь в плавности перемещения.

10) При выполнении этих действий со станком
будьте осторожны. Если что-то не в порядке, не-

медленно прекратите работу и выполните ре-

монт или перенастройку.

6. Работа на станке.

6.1 Первое включение.

Рис.8

6.5 Регулировка клиновых планок

a b c

Рис.9

Рис.10

Включите вилку станка в розетку.

Откройте крышку аварийного выключателя (А) и

нажмите на зеленую кнопку.

8

Для начала работы станка СЛЕГКА поверните ру-

1 2 3

коятку изменения частоты вращения (D) по часо-

вой стрелке. Будет слышан щелчок включения пи­тания двигателя, однако шпиндель не будет вра-

щаться до тех пор, пока рукоятка (D) не будет по-

вернута по часовой стрелке еще немного. Частота
вращения будет увеличиваться поворотом рукоят­ки прогрессивно. Станок должен проработать 5
минут, за время которых частоту вращения шпин­деля надо повысить до максимального значения.
Проработав 2 минуты в таком режиме надо оста-

новить станок и отключить питание.
Проверьте все элементы рабочие органы станка.
Проверьте надежность установки станка.

Убедитесь, что станок находится в работоспособ-

ном состоянии.

6.2 Включение.

Выполнив все необходимые меры предосторож-

ности, закрепите деталь на станке.

Установите режущий инструмент в шпинделе

станка.
Включите станок.

ВНИМАНИЕ:
Система питания электродвигателя этого стан­ка имеет функцию автоматической защиты от
перегрузки. Если подача слишком большая
или сверление слишком глубокое, сработает
защита, шпиндель остановится и загорится
желтый индикатор. Необходимо повернуть ру­коятку в крайнее левое положение, выключив
станок и включить снова. Станок снова зара­ботает, желтый индикатор погаснет.

6.3 Выбор частоты вращения шпинделя

Частота вращения шпинделя плавно регулирует-

ся в диапазоне от 100 до 2500 об/мин.

Необходимая частота вращения шпинделя зави­сит от типа обработки, материала заготовки, а

также от диаметра и материала инструмента.

Рекомендации по числу оборотов действительны

для диаметра инструмента Ø10 мм и обработки

инструментом из быстрорежущей стали Р6М5

(например, спиральное сверло).

Алюминий, латунь .............................. 1500 об/мин

Чугун: ................................................... 1000 об/мин

Сталь (Cталь 15): .................................. 800 об/мин

Сталь (Cталь 45): .................................. 600 об/мин

Нержавеющая сталь: ............................ 300 об/мин

При использовании твердосплавных инструмен­тов допустимо пятикратное увеличение числа

оборотов.

Общее правило: Чем больше диаметр сверле-

ния, тем меньше частота вращения.

инструкция по эксплуатации станка JET мод. JMD-X1

Например:

Сталь (Cталь 15) диаметром 20 мм позволяет

использовать следующее число оборотов.
400 об/мин - с инструментом из высокопроизво­дительной быстрорежущей стали
2000 об/мин - с твердосплавным инструментом

Отсоединяйте станок от источника питания, если

он не используется (выньте вилку из розетки).

6.4 Перемещение фрезерной головки

Для перемещения или фиксации фрезерной го­ловки необходимо ослабить или затянуть рукоят-

ку фиксатора (1).

Рис.11

Быстрое перемещение (подъем и опускание)
фрезерной головки производится поворотом ру-

кояток вертикальной подачи. Величина переме-

щения контролируется по шкале на стойке или
выполняется «до упора» до предварительно на-

строенного ограничительного упора.

Рис.12

Точное перемещение фрезерной головки осуще­ствляется вращением маховика микроподачи (2),
при подключенной полумуфте когда рукоятки
вертикальной подачи (3) сдвинуты к фрезерной

головке (см. Рис.12).
Цена деления нониуса микроподачи 0,025 мм.

9

6.5 Перемещение фрезерного стола

Перемещение фрезерного стола в продольном и
поперечном направлении осуществляется пово-

ротом маховиков.

Цена деления нониуса продольного и поперечно-

го перемещения 0,02 мм.

Для удобства выполнения расчетов и наглядно­сти перемещения нониусы можно поворачивать

рукой в удобное положение, например, выстав­лять «на ноль».

ВНИМАНИЕ:
При фрезеровании рекомендуется фиксиро­вать перемещение исполнительных органов
по тем осям, которые не используются в дан­ной операции.

7. Техническое обслуживание

7.1 Общие положения:

Обслуживание, чистка и ремонтные работы
должны выполняться только после того, как
станок защищен от случайного пуска. Отклю­чите станок от источника питания!

Регулярно проводите очистку станка.

Дефектные предохранительные устройства

должны быть заменены немедленно.

Ремонт и обслуживание электрических систем,
может выполняться только квалифицированным

электриком.

Учитывайте, что приводные ремни (плоские, кли­новые, поликлиновые), используемые в конст­рукции станка, относятся к деталям быстроизна­шивающимся, требуют контроля износа и натя­жения и периодической замены. Гарантия на та­кие детали не распространяется. Защитные ко­жуха, отдельные детали из пластика и алюми­ния, используемые в конструкции станка, выпол­няют предохранительные функции. Замене по

гарантии такие детали не подлежат.

7.2 Смазка
Ежедневное обслуживание

Проверяйте каждый раз перед работой состоя-

ние систем смазки.

Хорошее состояние рабочих поверхностей и
элементов гарантирует точность станка, держите

смазанными контактные поверхности.

В принадлежностях имеется масленка, исполь­зуйте ее для смазки. Пожалуйста, смажьте мас-

лом все контактные поверхности перед работой.
Следуйте указаниям по смазке станка.

инструкция по эксплуатации станка JET мод. JMD-X1

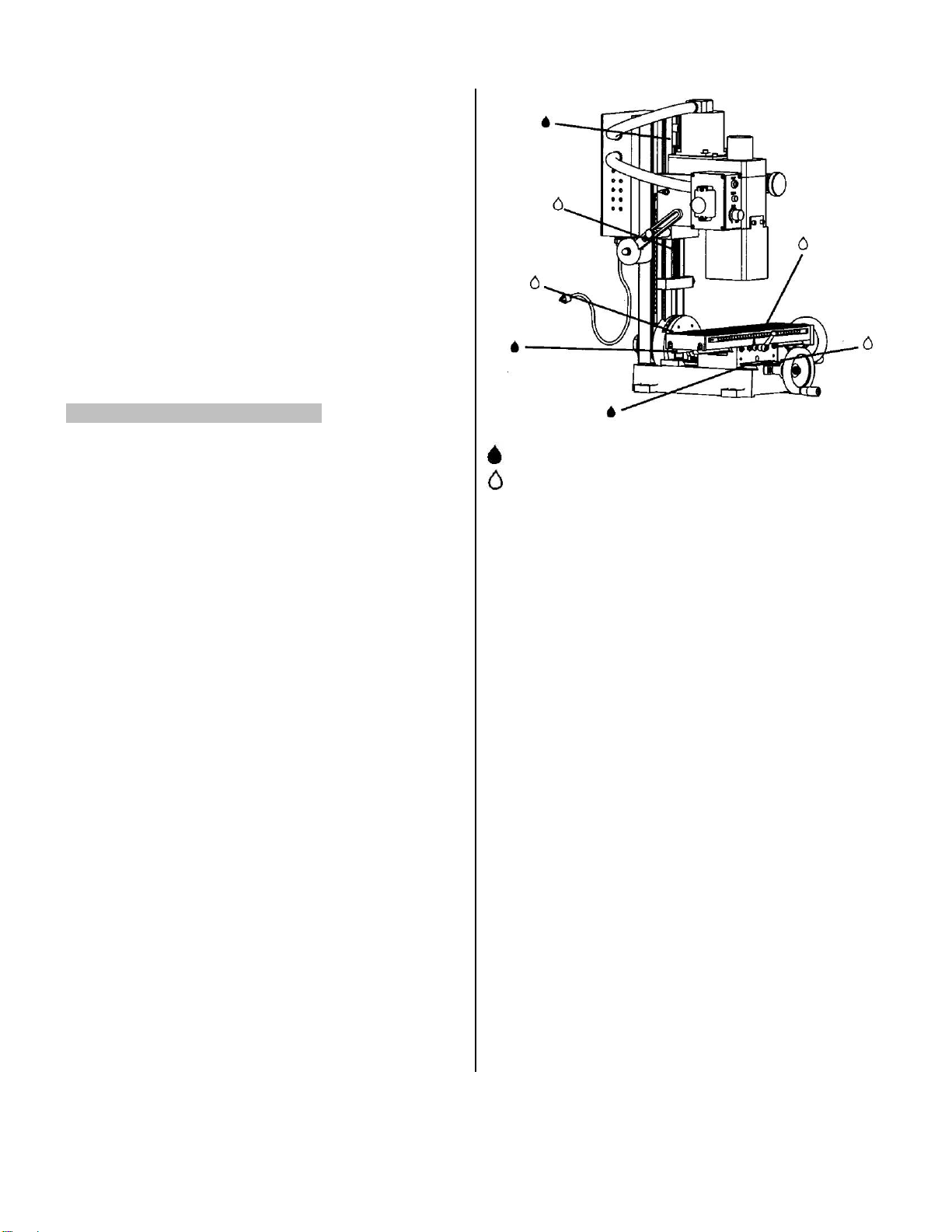

Рис.13

консистентная смазка
жидкое масло

Консистентная смазка

Винт перемещения по оси Х (основание каретки)
Винт перемещения по оси Y (рабочий стол)
Зубчатая рейка подачи по оси Z (стойка)

Жидкое масло

Направляющие продольного перемещения
Направляющие поперечного перемещения

Направляющие вертикального перемещения и ог-

раничительный упор

7.3 Замена плавкого предохранителя:

Плавкий предохранитель (E, Рис.2) защищает
мотор и электронную схему.

Замена плавкого предохранителя может произ­водиться при полностью отключенном от сети

станке (вынутой вилки из розетки).

10

инструкция по эксплуатации станка JET мод. JMD-X1

50000025

станочные тиски 50 мм

50000026

поворотный стол Ø100 мм

50000026

50000031

задняя бабка для 50000026

50000032

фланец патрона для монтажа план-

шайб 50000033 /034 на 50000026

50000033

3-кулачковый патрон Ø80 мм

50000034

4-х кулачковая планшайба Ø80 мм

50000036

поворотные тиски 55х75 мм

50000037

набор концевых фрез из быстроре-

жущей стали 3, 4, 5, 6, 8, 10 мм

50000058

поворотные тиски 80х100 мм

50000059

комплект прихватов для Т-образного
паза 12 мм

50000060

набор цанг Мк-3 Ø4,6,8,10,12,14,16 мм

50000061

набор концевых фрез из быстроре-

жущей стали 4,6, 8, 10, 12, 14, 16 мм

сменными пластинами

5000……

автоматическая подача по оси Х

та

Несимметричная заточка инстру-

мента

Не правильно установлен инстру-

мент

9. Дополнительные приспособления

Смотрите прайс-лист компании JET на
www.jettools.ru

50000029 диски для поворотного стола

50000062 концевая фреза Ø30 мм Мк-3 со

10. Устранение неисправностей
Неисправность Вероятная причина Действия

Нет напряжения Проверить напряжение

Двигатель не запуска­ется

Двигатель не развивает
полную мощность

Вибрация станка

Неисправен выключатель Проверить выключатель
Обрыв или сгорела обмотка Обратиться в сервис
Неисправен пускатель Проверить предохранитель и пускатель
Низкое напряжение сети Проверить напряжение
Перегрузка по сети Проверить напряжение
Очень длинный шнур питания Заменить шнур
Станок установлен неровно Выровнять станок

Не правильно зажат инструмент

Уменьшить размер и вылет инструмен-

Люфт стола Отрегулировать зазор клиньев
Сухие направляющие Смазать направляющие
Пиноль шпинделя без смазки Смазать пиноль шпинделя
Затупился инструмент Заточить или заменить инструмент
Большое усилие подачи Уменьшить усилие или глубину подачи
Люфт пиноли шпинделя Отрегулировать зазор подшипников

Сильный нагрев инстру-

мента

Не правильная частота вращения Изменить частоту вращения
Износ режущей кромки Заточить или заменить инструмент

Увод оси сверления Использовать центровочное сверло

Смещение оси отверстия

Инструмент погнут Установить новый инструмент

Переточить или заменить инструмент

Переустановить инструмент

11
