ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ФУГОВАЛЬНЫЙ СТАНОК JJ-6 ОS

ВМХ Тул Груп АГ (WMH Tool Group AG)

Банштрассе 24, CH-8603 Шверценбах

(Изготовлено в Тайване)

Фуговальный станок

JJ-6 ОS

1. ОБЩИЕ УКАЗАНИЯ

Станок предназначен для обработки изделий из древесины. Нельзя обрабатывать

изделия из металла. Обработка других материалов недопустима, или может производиться

только после консультации с представителями компании.

Наряду с указаниями по технике безопасности, содержащимися в инструкции по

эксплуатации, и особыми предписаниями Вашей страны необходимо принимать во внимание

общепринятые технические правила работы на деревообрабатывающих станках.

Каждое отклонение от этих правил при использовании рассматривается как

неправильное применение и продавец не несет ответственность за повреждения,

произошедшие в результате этого.

В станке нельзя производить никаких технических изменений.
Ответственность несет только пользователь.

Использовать станок только в технически исправном состоянии. При работе на станке

должны быть установлены все защитные приспособления и крышки.

Для станков 220В: Соединительный кабель (или удлинитель) от автомата защиты и от

источника электропитания до станка должен быть не менее 3x1,5мм² (желательно медный,

трёхжильный, с сечением каждой жилы не менее 1,5 мм

2

).

При возникновении неисправностей в процессе эксплуатации станка не пытайтесь

ставить не оригинальные детали и узлы, не вносите конструктивных изменений и

переделок в станок

Станок разрешается эксплуатировать лицам, которые ознакомлены с его работой,

техническим обслуживанием и предупреждены о возможных опасностях.

Если Вы при распаковке обнаружили повреждения вследствие транспортировки,

немедленно сообщите об этом Вашему продавцу.
Не запускайте станок в работу!

2.Комплект поставки

1Основание станка
1 Упор для на станок в сборе
1 Защита ножевого вала
1 Верхний защитный кожух ремня
1 V-ремень
2 Стола для движения деталей
2 Ручки прижима детали к столу
Инструкция по эксплуатации
1 Гарантийный талон
4 Ножки подставки

4 Резиновые ножки

4 Скобы поперечные
4 Верхнее основание подставки
1 Нижний защитный кожух ремня
1 Двигатель
1 Выключатель в сборе
1 Кожух сбора стружки
1 Крышка кожуха стружки
1 Штуцер подсоединения вытяжки

1 Банка краски

3.Технические характеристики JJ-6 0S

артикул 708455
Ширина строгания макс. 150 мм
Частота вращения вала на холостом ходу 4850 об/мин
Количество ножей 3 шт.
Размер ножей (ДхШхТ) 150мм х 16мм х 2,8мм
Стол загрузочный (ДхШ) 554мм х 186мм
Стол разгрузочный (ДхШ) 566мм х 170мм
Паз стола (ВхШ) 13,5мм х 15,5мм
Высота столов от пола 805мм

Размер упора

Диапазон наклона +45°/90°/-45°
Сетевое питание 220В ~1/N/PE 50гц
Потребляемая мощность 0,75 кВт
Рабочий ток 7A
Соединительный провод 3x1,5мм²
Масса станка 85 кг

*Примечание: Спецификация данной инструкции является общей информацией.

Данные технические характеристики были актуальны на момент издания руководства
по эксплуатации. Компания WMH Tool Group оставляет за собой право на изменение

конструкции и комплектации оборудования без уведомления потребителя.

740мм х 100мм

Настройка, регулировка, наладка и техническое обслуживание оборудования

осуществляются покупателем.

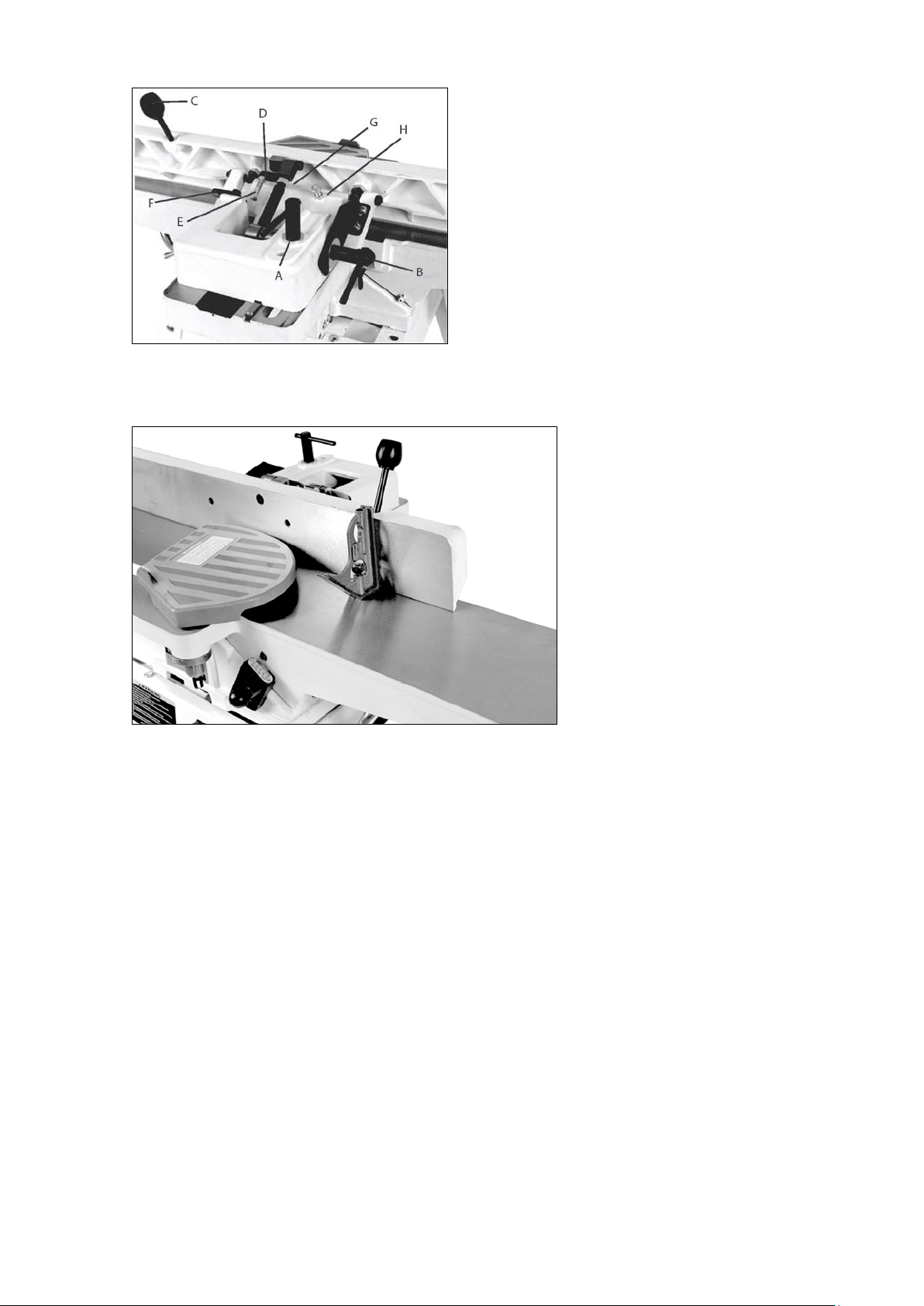

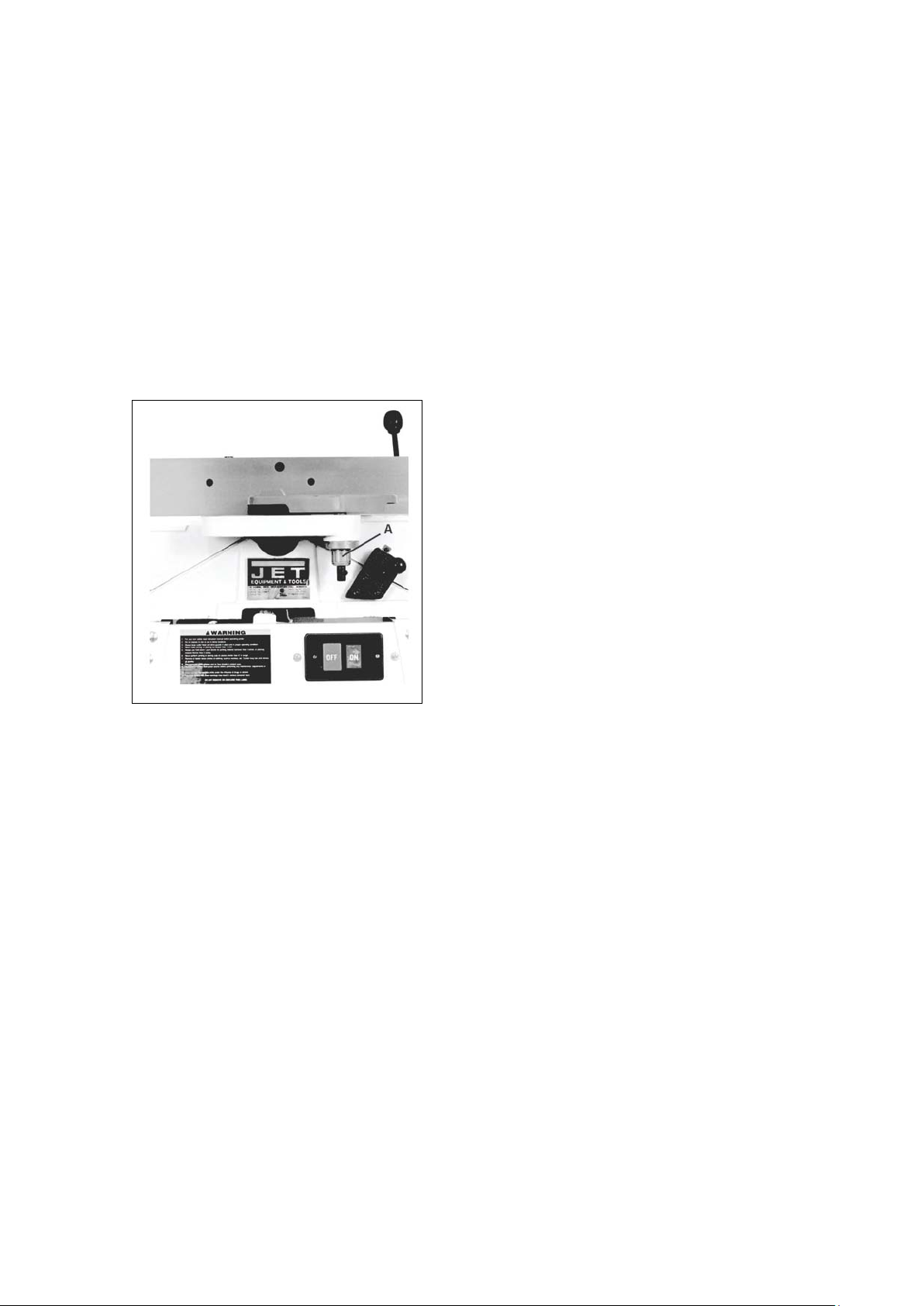

ОПИСАНИЕ ДЕТАЛЕЙ СТАНКА

JJ-6 0S

1.Маховик с ручкой стола разгрузки

2.Стол разгрузки

3.Упор

4.Ручка наклона упора

5.Защита ножевого вала

6.Стол подачи детали

7.Маховик с ручкой стола подачи

8.Вкл\выкл Выключатель

9.Стопорная ручка наклона упора

10.Защитный кожух ремня

11.Стопорная ручка перемещения упора

12.Ограничитель установки глубины строгания

13.Штуцер вытяжки

4. ОБЩИЕ УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Техника безопасности включает в себя также соблюдение инструкции по эксплуатации и

техническому обслуживанию, предоставленные изготовителем

Всегда храните инструкцию, предохраняя её от грязи и влажности, передавайте

дальнейшим пользователям.

Ежедневно перед включением станка проверяйте функционирование необходимых

защитных устройств.

Установленные дефекты станка или защитных устройств необходимо незамедлительно

устранить с помощью уполномоченных для этого специалистов.

Не включайте в таких случаях станок, выключите его из эл. сети.
Применяйте необходимые согласно предписаниям средства личной защиты.
Надевайте плотно прилегающую одежду, снимайте украшения, кольца и наручные часы.
Если у Вас длинные волосы, надевайте защитную сетку для волос или головной убор.

Для безопасного обращения со строгальными ножами необходимо надевать подходящие

защитные перчатки.

Держите ножи заточенными и очищенными от ржавчины и смолы. Следите, чтобы

зажимные винты были надежно затянуты.

Удаляйте посторонних, особенно детей, из опасной зоны.
Перед строганием удалите из заготовок гвозди и другие инородные предметы.
Минимальные и максимальные размеры заготовок должны быть соблюдены.
При работе с длинными заготовками используйте роликовые удлинения.

При фуговании неудобных для обработки заготовок применяйте подходящие

вспомогательные средства.

Следить за тем, чтобы все заготовки при обработке надежно удерживались и безопасно

перемещались.

Нельзя фуговать слишком маленькие заготовки.

Не эксплуатируйте станок при открытом кожухе ремней. Если заграждения необходимо

снять для регулировки или обслуживания, их необходимо немедленно установить обратно

сразу после выполнения нужных процедур и перед началом эксплуатации станка.

Удалять стружку и заготовки только при выключенном моторе и при полной остановке

станка.

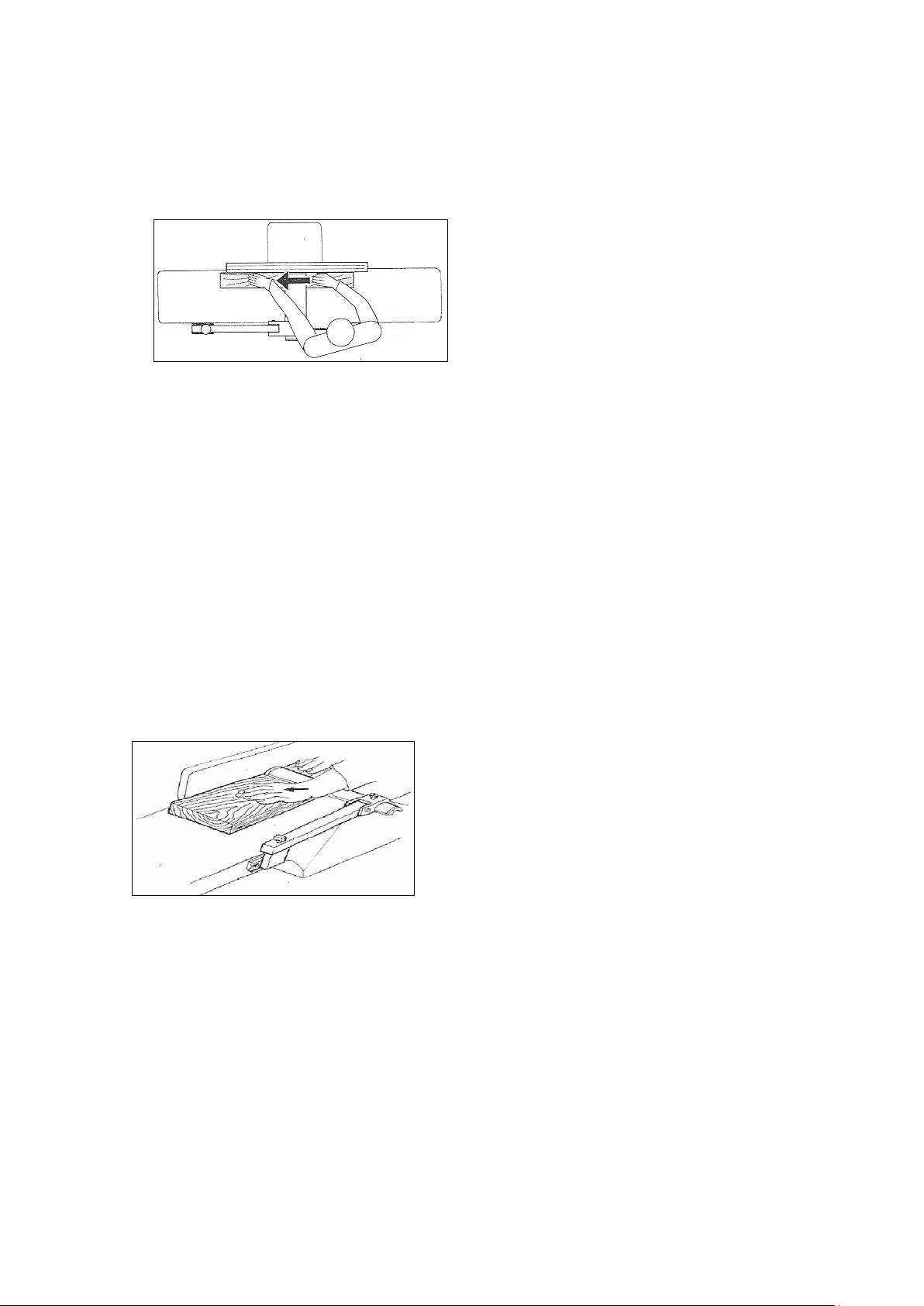

По соображениям безопасности на этом станке необходимо работать, используя обе

руки.

Во время работы держите руки подальше от строгального вала.
Не разрешается работа на станке с использованием каких-либо подставок и лестниц.

Не оставляйте без присмотра работающий станок. Перед уходом с рабочего места

отключите станок.

Строгальный вал должен достичь максимального числа оборотов, прежде чем начать

фугование.

Учитывайте время пробега строгального вала станка при торможении, оно не должно

превышать 10 секунд.

Следите за тем, чтобы станок устойчиво стоял на твердом и ровном основании.

Станок должен быть установлен так, чтобы было достаточно места для его обслуживания

и направления заготовок.

Следите за хорошим освещением.
Не используйте станок поблизости от горючих жидкостей и газов.

Принимайте во внимание возможности сообщения о пожаре и борьбе с огнем, например с

помощью расположенных на пожарных щитах огнетушителей.

Не применяйте станок во влажных помещениях и не подвергайте его воздействию дождя.
Постоянно обращайте внимание на то, чтобы не образовывалось слишком много пыли –

всегда применяйте подходящую вытяжную установку. Древесная пыль является

взрывоопасной и может быть вредной для здоровья.

Ваш станок должен быть заземлен. Если используется шнур или штекер, убедитесь, что

каждое гнездо заземления подсоединяется к подходящему заземлению. Следуйте

процедуре заземления, прописанной в электротехнических правилах и нормах.

Работы на электрическом оборудовании станка разрешается проводить только

квалифицированным электрикам

Не перегружайте станок. Он работает намного лучше и дольше, если его мощность

используется надлежащим образом.

Никогда не используйте станок, если включатель-выключатель не функционирует

надлежащим образом.

Следите за тем, чтобы электрическая проводка не мешала рабочему процессу, и чтобы

об неё нельзя было споткнуться.

Удлинительный кабель необходимо полностью разматывать с барабана.
Немедленно заменяйте поврежденный сетевой кабель.

Необходимо постоянно обращать внимание на то, чтобы вентиляционные прорези мотора

были всегда открытыми и чистыми.

Переоснащение, регулировку и очистку, производить только после полной остановки

станка и отключении эл. питания.

Поврежденные строгальные ножи должны быть немедленно заменены.

4.1. ВНИМАНИЕ опасности

Даже при правильном использовании станка возникают приведенные ниже опасности.
Опасность получения травмы от вращающегося ножевого вала в рабочей зоне.
Опасность из-за разрушения строгальных ножей.
Опасность ранения отлетевшими частями заготовок.

Опасность от шума и пыли. Обязательно надевайте средства личной защиты (защита

глаз, ушей и дыхательных путей). Применяйте вытяжные установки!

Опасность из-за разлетающихся частей заготовок.

Опасность поражения электрическим током при неправильной прокладке электрического

кабеля.

5. ТРАНСПОРТИРОВКА И ВВОД В ЭКСПЛУАТАЦИЮ

5.1.Транспортировка и установка

Для транспортировки используйте стандартный штабелер или погрузчик.
Предохраняйте станок при транспортировке от падения.

Установка станка должна производиться в закрытых помещениях, являются

достаточными условия обычной столярной мастерской.

Поверхность, на которой устанавливается станок, должна быть достаточно ровной и

способной выдерживать нагрузку.

По соображениям упаковки станок поставляется не полностью смонтированным.
Если Вы при распаковке обнаружили повреждения вследствие транспортировки,

немедленно сообщите об этом Вашему продавцу, не запускайте станок в работу!

5.2. Монтаж

Удаляйте защитную смазку от ржавчины с помощью мягких растворителей.

Монтаж подставки

Примечание: Соберите все детали конструкции подставки, пока опора столов не была

установлена и прикручена к подставке.

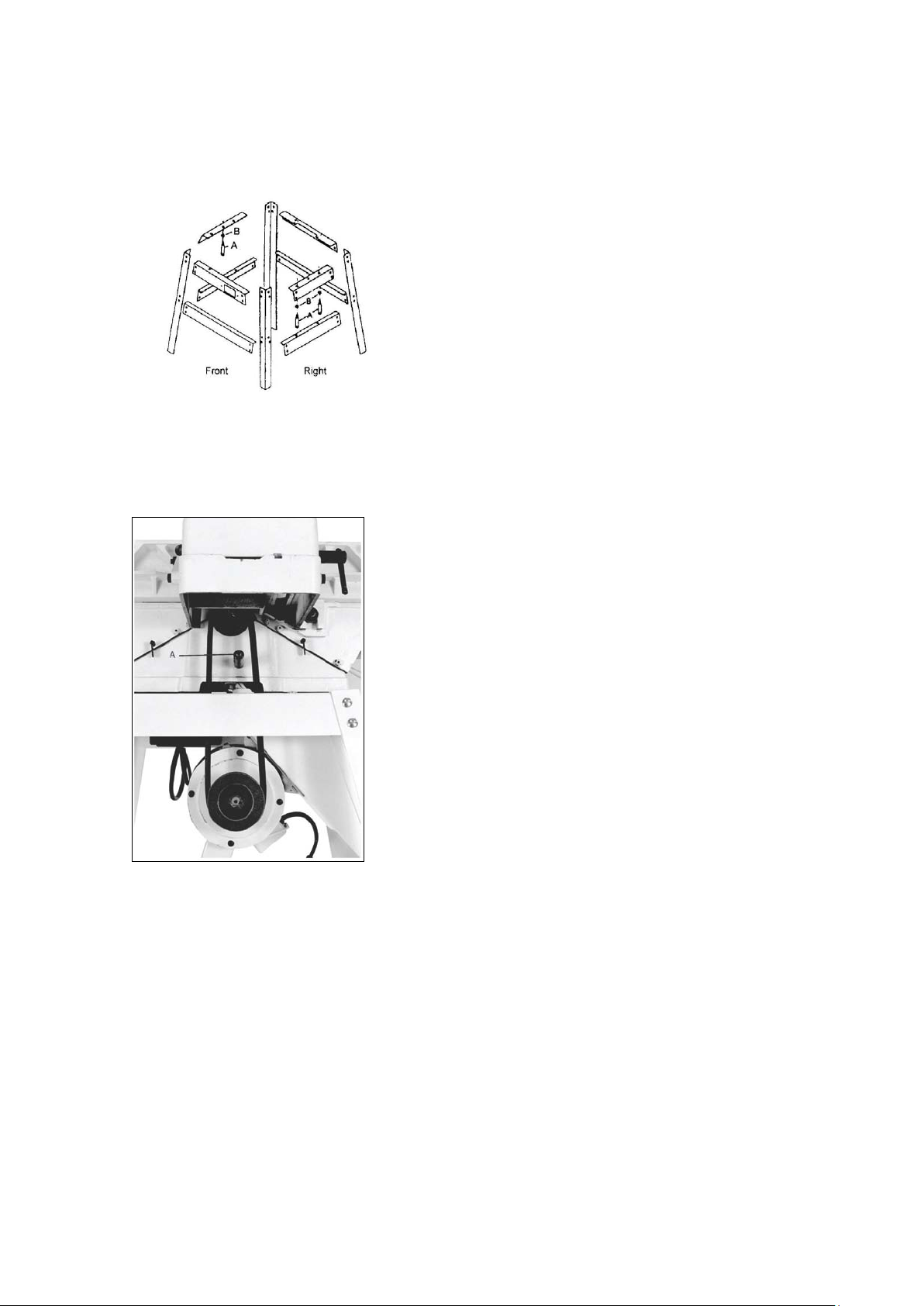

1.Вставьте четыре резиновых ноги (A, рис. 1) на нижнюю часть
(без отверстий) четырех стоек подставки (B, рис. 1).

2. Прикрепите левые и правые перекрестные скобы (C, рис. 1) к четырем стойкам
подставки 8 5/16" x 1/2" болтами (E, рис. 1), 8 5/16" с плоскими шайбами (F, рис. 1),
и 8 5/16" гайками.

3. Прикрепите передние и тыловые перекрестные скобы (D, рис. 1) к четырем стойкам
подставки 8 5/16" x 1/2" болтами (E, рис. 1), 8 5/16" с плоскими шайбами (F, рис. 1),
и 8 5/16" гайками (G, рис. 1).

4. Прикрепите переднюю и тыловую верхние части подставки (H, рис. 1) восьмью
5/16" x 1/2" болтами, с восемью 5/16" плоскими шайбами, и восемью 5/16" гайками.

5. Прикрепите левую и правую верхние части подставки (J, рис. 1) восьмью 5/16" x
1/2" болтами, с восемью 5/16" плоскими шайбами, и восемью 5/16" гайками.

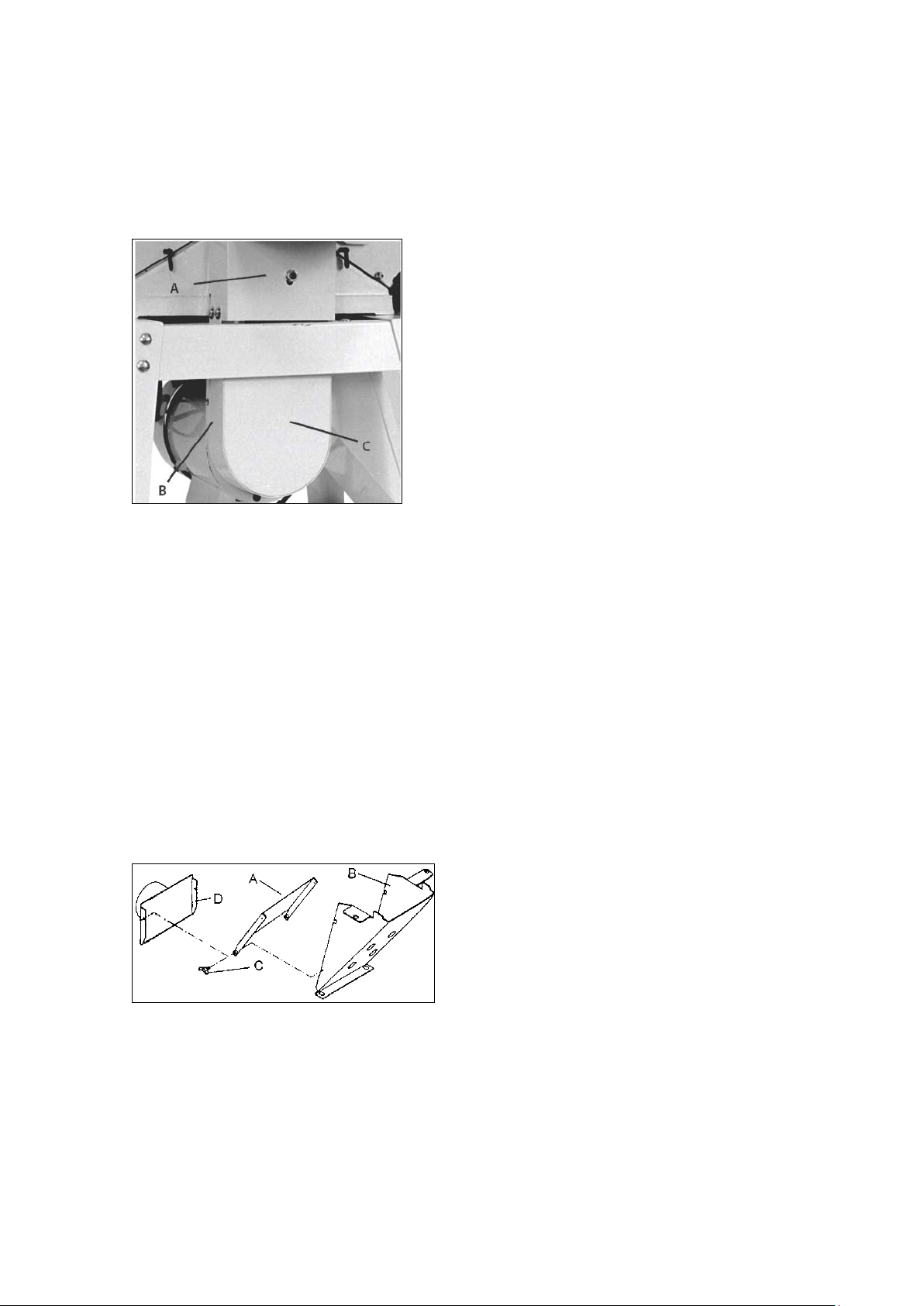

6. Прикрепите моторную пластину крепления (A, рис. 2) к левой перекрестной скобе и
верхней части подставки четырьмя 5/16" болтами (B, рис. 2), с четырьмя 5/16"
плоскими шайбами (C, рис. 2), и четырьмя 5/16" гайками (D, рис. 2).

7. Установите двигатель (A, рис. 3) на моторной пластине (B, рис. 3) четырьмя 5/16" x
3/4" болтами (C, рис. 3), с четырьмя 5/16" плоскими шайбами (D, рис. 3), четыре 5/16"
шайбы граверные (E, рис. 3), и четыре 5/16" гайки (F, рис. 3). Удостоверьтесь ,что
шкивы находятся на одной стороне.
