ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
БАРАБАННЫЙ ШЛИФОВАЛЬНЫЙ СТАНОК DDS-225
ВМХ Тул Груп АГ (WMH Tool Group AG)
Банштрассе 24, CH-8603 Шверценбах
Барабанный шлифовальный станок
DDS-225
1. ОБЩИЕ УКАЗАНИЯ
Данный барабанный шлифовальный станок предназначен исключительно для шлифования
изделий из дерева и их заменителей.
Обработка других материалов недопустима, или может производиться только после
консультации с представителями компании.
Наряду с указаниями по технике безопасности, содержащимися в инструкции по эксплуатации, и особыми предписаниями Вашей страны необходимо принимать во
тые технические правила работы на деревообрабатывающих станках.
Каждое отклонение от этих правил при использовании рассматривается как неправильное
применение и продавец не несет ответственность за повреждения, произошедшие в результате
этого.
В станке нельзя производить никаких технических изменений.
Ответственность несет только пользователь.
Использовать станок только в технически исправном состоянии.
Соединительный кабель
ния до станка должен быть не менее 4x2,5мм² (желательно медный, четырёхжильный, с сечением каждой жилы не менее 2,5 мм
Станок разрешается эксплуатировать лицам, которые ознакомлены с его работой, техническим обслуживанием и предупреждены о возможных опасностях.
Если Вы при распаковке обнаружили повреждения вследствие транспортировки, немедленно
сообщите об этом Вашему продавцу.
Не запускайте станок в работу!
(или удлинитель) от автомата защиты и от источника электропита-
2
).
внимание общеприня-
1
2. КОМПЛЕКТ ПОСТАВКИ
1. Станок в упаковке
2. 1 абразивная лента с зерном 80.
3. 1 абразивная лента с зерном 100.
4. 1 маховик
5. 1 рукоятка переключения механизма
подачи
6. 2 аспирационных штуцера 100 мм
7. Принадлежности для монтажа.
8. Инструкция по эксплуатации.
9. Список деталей.
3.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ DDS-225
Сетевое питание ................ 380 В ~3/PE 50гц
Мощность двигателя ......................... 5,5 кВт
Выходная мощность S1 ..................... 3,7 кВт
Рабочий ток .......................................... 6 A
Соединительный провод (H07RN-F)
................................................... 4x 1,5мм²
Устройство защиты ................................ 16А
Число оборотов валов ............... 1400 об/мин
Шлифовальный барабан
(Диаметр х Длина) ............... 152мм х 635 мм
Скорость шлифования .................. 11,1 м/сек
Ширина абразивной ленты ..... 75 или 100 мм
Мотор подачи S1............................. 0,18 кВт
Скорость подачи ........................ 2 – 3 м/мин
Диаметр
штуцера вытяжки 2шт. ......... 100 мм
Объемный поток вытяжки при скорости
................................ 20 м/сек 2 х560 м3/час
Габаритные размеры станка
(ДхШхВ) ................... 1090 х 1120 х 1090 мм
Масса станка ..................................... 335 кг
Размеры заготовок
Толщина .............................. 0,8мм – 133 мм
Мин. длина заготовки ........................ 230 мм
Макс. ширина .................................... 635мм
*Примечание: Спецификация данной
инструкции является общей информацией.
Данные технические характеристики были
актуальны на момент издания руководства
по эксплуатации. Компания WMH Tool Group
оставляет за собой право на изменение
конструкции и комплектации оборудования
без уведомления потребителя.
Настройка, регулировка, наладка и
техническое обслуживание оборудования
осуществляются покупателем.
4. ОБЩИЕ УКАЗАНИЯ ПО ТЕХНИКЕ
БЕЗОПАСНОСТИ
Техника безопасности включает в себя
также соблюдение инструкции по эксплуатации и техническому обслуживанию, предос
-
тавленные изготовителем.
Всегда храните инструкцию, предохраняя
ее от грязи и влажности, передавайте дальнейшим пользователям.
Ежедневно перед включением станка проверяйте функционирование необходимых
защитных устройств.
Установленные дефекты станка или защитных устройств необходимо незамедлительно устранить с помощью уполномоченных для этого специалистов.
Не включайте в таких случаях станок, выключите его из эл. сети.
На станке не разрешается проводить какие-либо изменения, дополнения и перестроении.
Применяйте необходимые согласно инструкциям средства личной защиты.
При работе на станке использовать защитные очки и распиратор.
Следует носить узкую одежду и снять перед работой все украшения, кольца и наруч-
часы. При работе со станком не наде-
ные
вать перчатки.
Чтобы длинные волосы не мешали во время работы, оденьте шапочку или сетку для
волос.
Установить станок таким образом, чтобы
оставить достаточно свободного места для
его обслуживания и для размещения заготовок.
Позаботьтесь о достаточном освещении
рабочего места.
Обратите внимание на
то, чтобы станок
был устойчив против опрокидывания и крепко закреплён на прочной и ровной поверхности.
Обратите внимание на то, чтобы электрический провод не служил помехой рабочему
процессу.
Рабочее место должно быть свободно от
ненужных заготовок и т.д.
Никогда не пытайтесь схватить за какуюлибо деталь работающего станка
.
Работающий станок никогда не оставляйте
без присмотра.
Перед тем, как оставить свое рабочее место, отключите станок.
Не включайте станок в непосредственной
близости от горючих жидкостей или газов.
Изучите возможности подачи сигнала пожарной тревоги и тушения пожара, например,
место расположения и обслуживание огнетушителей.
Не включайте станок при повышенной
влажности или под дождем.
Следите за тем, чтобы не образовывалась
большая концентрация пыли – всегда применяйте соответствующую вытяжную установку.
Древесная пыль может быть взрывоопасной и опасной для здоровья.
2
Перед обработкой заготовки удалить из
нее гвозди и другие инородные тела.
Заготовка должна располагаться на столе
безопасно.
Необходимо выдерживать минимальные и
максимальные размеры заготовок.
Опилки и части заготовки удалять только
при отключенном станке.
Не вставать ногами на станок.
Работы с электрооборудованием должны
проводить только электрики.
Поврежденный кабель подлежит немед-
ленной
замене.
Никогда не используйте станок, если воз-
никли проблемы с выключателем.
Работы по переоснащению, установке и
техническому обслуживанию станка проводить только на отключенном станке и при
отключенном эл.питании.
Изношенные элементы стола должны быть
заменены немедленно.
5 ТРАНСПОРТИРОВКА И ПУСК В ЭКСПЛУАТАЦИЮ
5.1. Транспортировка и установка
Установка cтанка должна производиться в
закрытых помещениях, при этом достаточно
условий обычной столярной мастерской.
Поверхность, на которой устанавливается
станок, должна быть достаточно ровной и
способной выдерживать нагрузки. При необходимости станок можно
жестко закрепить
на устанавливаемой поверхности.
По соображениям упаковки станок поставляется не полностью смонтированным.
Станок будет доставлен в упаковочном
ящике.
Не поднимайте станок за шлифовальный
барабан или подающие ролики, так как они
могут быть таким образом повреждены.
5.2. Монтаж
4.1. ВНИМАНИЕ опасности
Даже при правильном использовании
станка остаются приведенные ниже опасности.
Опасность
ранения отлетевшими частями
заготовок.
Опасность получения травмы вследствие
отклонения деталей из-за плохого крепления.
Опасность от шума и пыли.
Необходимо свести уровень шума к минимуму, обращая для этого внимание на тип и
состояние пильного диска.
Однако, кроме этого необходимо также
использовать специальные звукозащитные
наушники.
Обязательно надевайте средства личной
защиты
(защита глаз, ушей и дыхательных
путей).
Применяйте вытяжные установки!
Опасность поражения электрическим током, при неправильной прокладке кабеля.
4.2. Звуковая эмиссия
Общие указания
Перед проведением монтажно-наладочных
работ отключите станок от эл. сети
!
Удалите защитную смазку от ржавчины с
помощью мягких растворителей.
Установите станок на плоскую поверх-
ность.
Монтаж маховика подёма стола подачи
Смотрите рис. 1
Уровень звукового шума (согласно EN
11202):
Холостой ход: 72,4 dB(A),
Обработка: 88,4 dB(A).
Приведенные значения относятся к уровню издаваемого шума и не являются необходимым уровнем для безопасной работы.
Они должны дать возможность пользователю станка лучше оценить подверженность
опасности и возможные риски.
Рис. 1
Монтаж аспирационных штуцеров
Установите аспирационные штуцера (A)
на защитном кожухе станка.
3
Рис. 2
Монтаж рукоятки переключения механизма скорости подачи
Ввинтите рукоятку (C) во втулку
механизма подачи (D).
Рис. 3
Монтаж абразивных лент
Отключите подачу тока (выключите главный выключатель и закройте его).
Снимите маховик, поверните 2 замка защитного кожуха влево и откройте защитный
кожух.
Всегда устанавливайте на передний шлифовальный барабан более грубую абразивную ленту.
Удалите винты с внутренним шестигранником и распорные клинья (Р, рис. 6)на
обоих концах барабана.
УКАЗАНИЕ:
Приподнимите отверткой вставляющиеся
распорные клинья.
Начинайте монтаж абразивной ленты на
правом конце барабана.
Сильно зажмите отрезанный под углом
конец абразивной ленты с помощью распорного клина (рис. 6).
Рис. 6
Намотайте абразивную ленту на барабан,
избегая при этом нахлест абразивной
ленты.
Рис. 7
Креплением абразивной ленты на левом
конце барабана является подпружиненная
шайба самого барабана (Q, рис. 8). Подпружинивание необходимо для компенсации
растяжений абразивной ленты при работе.
Поверните шайбу барабана назад против
усилия пружины.
Сильно зажмите отрезанный под углом
конец абразивной ленты с помощью распорного клина.
Рис. 8
Повторите этот процесс на втором шлифовальном барабане.
Срок службы шлифовальной ленты может
быть также увеличен посредством поворота
бумаги.
Таким образом, задействуются новые острые кромки зерен.
5.3. Подключение к электрической сети
Подсоединение к сети со стороны клиента, а также применяемые удлинители должны соответствовать предписаниям.
4
Напряжение сети и частота должны соответствовать рабочим параметрам, указанным
на заводской табличке.
Установленное пользователем защитное
устройство должно быть рассчитано на 16 А.
Подключения и ремонт электрического
оборудования разрешается проводить только
квалифицированным электрикам.
Станок оснащен сетевым кабелем и штекером типа 16A CCE.
5.4. Подключение вытяжной вентиляции
Перед вводом в эксплуатацию станок
должен быть
подсоединен к вытяжной установке таким образом, чтобы при включении
шлифовального станка автоматически включалось вытяжное устройство.
Минимальная скорость воздуха на аспирационных патрубках должна составлять 20
м/сек.
Вытяжные шланги должны соответствовать качеству “тяжело воспламеняемые” и
соединены с заземлением станка.
6.1 Регулировка второго барабана
При изменении комбинации зернистости
должна быть подогнана высота шлифовального барабана.
Для этого задний шлифовальный барабан
(меньшая зернистость) устанавливается с
точной регулировкой.
Ослабьте с обоих концов рукоятки зажимов (O, Рис. 9).
Поверните
установочную рукоятку (M) в
соответствии с круговой шкалой (N).
6. Работы по наладке и регулировке
Общие указания
Перед работами
по наладке и регулировке
станок должен быть предохранен против непреднамеренного включения.
Выключите главный выключатель и за-
кройте его.
Выбор абразивной ленты
Выбор правильной зернистости абразивной ленты является чрезвычайно важным
для оптимизации производительности процесса шлифования.
Начинайте шлифование с грубой зернистости и пошагово устанавливайте ленты с
меньшей зернистостью.
Перепрыгивайте при установке абразивной ленты максимум на одну ступень.
Лента со слишком мелкой зернистостью и
изношенные абразивные ленты могут оставить на заготовке пятна прижога.
Зерно 36: Съем материала и удаление
слоя клея.
Зерно 60: Калибровка и шлифование поверхности.
Зерно 80: Легкая калибровка и шлифование поверхности, наиболее часто используемая зернистость
.
Зерно 100 и 120: Шлифование поверхности и тонкое шлифование.
Зерно 150, 180 и 220: Только для тонкого
шлифования.
Рис. 9
УКАЗАНИЕ: Обратите внимание на
одинаковую установку шкалы на обоих
концах барабана.
Таблица под рукояткой зажима (рис. 10) дает информацию о рекомендуемой регулировке барабана.
Рис. 10
Снова затяните обе рукоятки зажимов (O).

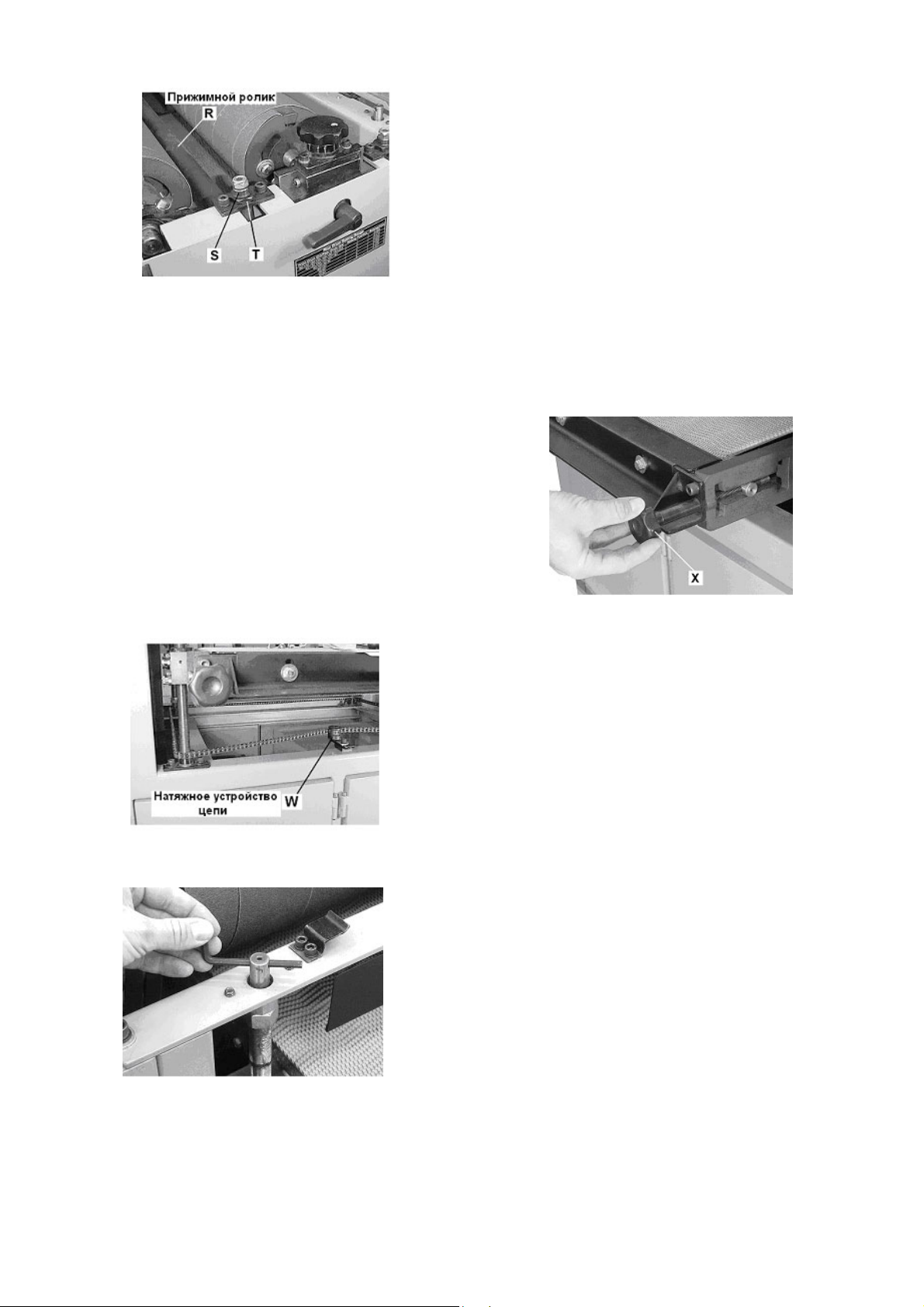

6.2. Регулировка прижимных роликов
Прижимные ролики (R) устанавливаются
на заводе изготовителе.
При проблемах с подачей или при неровных заготовках может потребоваться увеличить усилие пружины прижимных роликов.
Отключите подачу тока (выключите главный выключатель и закройте его).
Ослабьте шестигранную гайку (T, Рис.
12).
Посредством опускания установочного
винта (S) увеличивается давление ролика.
5
Рис. 12
Снова затяните шестигранную гайку.
Проведите регулировку на всех концах
роликов.
ВНИМАНИЕ:
Не разрешается слишком сильно опускать
ролики, так как это препятствует подаче заготовки.
6.3. Регулировка стола подачи
Стол подачи устанавливается на заводе
изготовителе параллельно шлифовальным
барабанам.
Если требуется регулировка стола подачи:
Отключите подачу тока (выключите глав-
ный выключатель и
закройте его).
Ослабьте натяжное устройство цепи (W,
Рис. 13).
Рис. 13
Снимите цепь со всех цепных колес.
6.4. Регулировка подающей ленты
Натяжение ленты
Натяжение ленты должно быть достаточным для транспортировки заготовки без проскальзывания на приводных роликах.
Для увеличения натяжения ленты поверните рукоятку (X, рис. 15) по
часовой
стрелке.
ВНИМАНИЕ:
Подающая лента не должна быть сильно
натянутой. Слишком сильное натяжение Леты приводит к растяжению ленты и ее преждевременному износу.
Подающую ленту необходимо слегка подтянуть, если уже при давлении рукой на стол
подачи она может быть остановлена.
Рис. 15
Движение ленты:
Регулировка движения ленты
производится при максимальной скорости
движущейся подающей ленты.
Наблюдайте за движением ленты некоторое время.
Подтягивайте подающую ленту на той
стороне, с которой подающая лента сбегает,
и ослабляйте в равной степени натяжение
ленты на противоположно лежащей стороне.
Поверните натяжные гайки на четверть
оборота каждую и
понаблюдайте за реакци-
ей.
Внимание:
Не натягивайте сильно подающую ленту!
Рис. 14
При повороте шпинделя по часовой
стрелке стол подачи поднимается (Рис. 14).
После проведенной регулировки снова
наденьте цепь и натяните ее.
6.5. Подтягивание приводного ремня:
Отключите подачу тока (выключите главный выключатель и закройте его).
Проверьте натяжение ремня посредством
одновременного надавливания пальцами на
боковые стороны ремня со средней силой
(Рис.16). Натяжение ремня считается правильным при продавливании примерно на 7
см.
6
Рис. 16
При необходимости ослабьте
шестигранные гайки (Y, Рис.17) и подтяните
ремень.
Рис. 17
Если необходимо произвести замену ремня, то следует заменять их только комплектно.
6.6. Ввод в эксплуатацию
Сначала включите главный выключатель
(поворотный выключатель).
Станок можно включить нажатием зеленой
клавиши; Нажатием красной клавиши станок
может быть выключен.
Мотор подачи и главный мотор включаются и останавливаются одновременно.
При перегрузке мотора
он автоматически
выключается. После охлаждения в течение
примерно 5 минут можно снова включить
станок.
Подача включается с помощью рукоятки
переключения механизма подачи (С, рис. 3).
Медленно (Позиция 1…2м/мин)
Быстро (Позиция 2-3м/мин)
Выключение подачи (Поз. 0).
7. РАБОТА СТАНКА
Внимание:
Перед началом работ на станке проверьте
свободный ход шлифовального барабана и
наличие всех
предохранительных устройств.
При неправильном направлении вращения
необходимо нажать и повернуть переключатель фаз штекера CCE на 180°.
(Для выбора правильного направления
вращения смотрите на стрелку направления
вращения на станке).
Правильное рабочее положение:
Для подачи заготовки в станок становитесь в стороне сбоку рядом с транспортёрм
подачи.
Обращение с заготовкой:
Подвод заготовок производится
с помощью автоматической подачи против направления вращения барабана.
Заготовка вводится со стороны толстого
конца, вогнутой стороной вниз.
Не обрабатывайте сильно скрученные и
изогнутые заготовки или заготовки , толщина которых сильно изменяется.
Не разрешается обрабатывать заготовки
короче 230 мм.
Разрешается шлифовать одновременно не
более двух заготовок. При этом их следует
подводить к обоим концам барабана.
Разрешается одновременно обрабатывать
несколько заготовок, если только они имеют
одинаковую толщину. При отклонениях по
толщине более тонкие заготовки не прижимаются прижимными роликами и проскальзывают по подающей ленте.
Длинные заготовки необходимо поддерживать роликовыми упорами.
Основополагающий порядок работы:
Установите глубину обработки.
Запустите шлифовальный барабан.
Включите
подачу (ступень 1 или 2).
Включите вытяжную установку.
Введите заготовку.
Общее указание по безопасной работе:
Всегда выдерживайте безопасное рас-
стояние от шлифовального барабана.
Никогда не подставляйте пальцы поблизо-
сти от места захода заготовки на корпусе и
подающей ленте.
Указания по работе:
Начинайте работу с грубой абразивной
лентой и постепенно заменяйте ее лентой
с
более мелким зерном.
Лента с сильно мелким зерном имеет
склонность к воспламенению шлифованной
поверхности (например, дуб является очень
чувствительным из-за мелких пор).
Заготовка по возможности должна быть
установлена под углом.
Если шлифование производится против
волокон, то возможна обработка при больших скоростях подачи и благодаря этому с
незначительной нагрузкой
на абразивную
ленту.
7
Рис. 4
Даже незначительный угол поворота ве-
дет к эффективному съему материала.
Оптимальная установка происходит под
углом 60º.
Лучшее качество поверхности можно, однако, получить, если в обоих последних проходах проводить шлифование в направлении
волокон.
Качество шлифуемой поверхности улучшается, если обработка производится за несколько проходов при незначительной глу-
съема и повышенной скорости подачи.
бине
Оптимальная подача на глубину требует
некоторого опыта работы и зависит в значительной мере от зернистости абразивной
ленты, скорости подачи и типа древесины.
Периодически проводите очистку абразивной ленты (смотри раздел 8.3).
Посредством поворота абразивной ленты
можно также увеличить срок ее службы.
Поврежденные или разорванные абразив-
ленты необходимо немедленно заме-
ные
нить.
Если заготовка останавливается, то необходимо опустить стол подачи.
При перегрузке срабатывает реле защиты
мотора от перегрузки. Примерно через 5 минут станок снова может быть включен.
На корпусе места затягивания смонтирована ограничительная балка (U, рис. 5) с
концевым выключателем. Если стол подачи
установлен слишком высоко и
заготовка касается ограничительной балки, то концевой
выключатель выключает станок.
8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
8.1. Общие указания
Перед работами по техническому обслуживанию и чистке станок должен быть предохранен от непроизвольного включения.
(Выключите главный выключатель и закройте его).
Регулярно проверяйте абразивную ленту
на наличие повреждений. Немедленно производите замену поврежденной абразивной
ленты.
Через равномерные отрезки времени контролируйте
правильность регулировки по-
дающей ленты.
Ежемесячно смазывайте все подвижные
детали, например, резьбовые ходовые винты, диски, цепи и втулки подшипников.
Производите очистку станка через равномерные интервалы времени.
Ежедневно проверяйте техническое состояние вытяжной установки
Немедленно производите замену поврежденных защитных приспособлений.
Учитывайте, что строгальные ножи, обрезиненные валы привода движения
заготовки,
плоские, поликлиновые, клиновые и другие
ремни, а также цепи, используемые в конструкции станка, относятся к деталям быстроизнашивающимся (расходные материалы) и
требуют периодической замены. Гарантия на
такие детали не распространяется. Защитные кожуха, отдельные детали из пластика и
алюминия, используемые в конструкции
станка, выполняют предохранительные
функции. Замене по
гарантии такие детали
не подлежат.
Устанавливайте все защитные приспособ-
ления обратно на их места.
8.2. Проверяйте уровень масла
Удалите запорный винт на верхней стороне редуктора и проверьте уровень масла.
При необходимости долейте. Применяйте качественное редукторное масло. Обновляйте
масло через каждые 2500 часов работы.
Редукторное масло (API GL-4 SAE 80W-
90)
8.3. Чистка абразивной ленты
Регулярно
очищайте абразивную ленту с
помощью поставляемого карандаша для очи-
Рис. 5
стки.
Благодаря удалению отложений шлифовальной пыли значительно повышается срок
службы абразивной ленты.
Включайте шлифовальный барабан при
открытом защитном кожухе.
8
Проведите карандашом для очистки (D,
рис. 11) вдоль по вращающемуся шлифовальному барабану.
Рекомендуется проводить уборку образующихся при этом резиновых крошек с помощью щетки во время остановок станка.
абразивная лента ослабляется
*абразивная лента не достаточно натянута –
подтяните абразивную ленту;
поверхность заготовки со следами прижога
Рис. 11
9. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
мотор не работает
*нет тока – проверьте предохранитель сети;
*дефект мотора, выключателя или кабеля вызовите электрика;
*пришло в действие реле защиты от пере-
грузок – дайте мотору остыть и снова включите его, уменьшите скорость подачи или
глубину обработки.
останавливается подающая лента
*недостаточное натяжение ленты – подтяни-
ленту;
те
заготовка проскальзывает на ленте
*загрязненная подающая лента – очистите
подающую ленту;
*слишком большая подача
при мелкой зер-
нистости-применяйте абразивную ленту с
более крупным зерном;
*слишком медленная подача – увеличьте
скорость подачи;
*просела абразивная лента –уменьшите подачу, установите заготовку под углом, очистите абразивную ленту;
*изношенная абразивная лента – избегайте
остановок барабана, поверните абразивную
ленту, замените абразивную ленту;
*нахлестка абразивной ленты - подтяните
абразивную
ленту;
следы шлифования на заготовке
*неравномерная подача-подающая лента
проскальзывает (смотрите выше);
*неправильная зернистость абразивной ленты- шлифуйте сначала лентой с большой
зернистостью и постепенно заменяйте ее
лентой с более мелкой зернистостью;
*вибрация станка (смотрите выше);
*неравномерная толщина заготовки слева/справа
*неодинаковая регулировка заднего бараба-
на – установите
одинаково обе стороны;
*стол подачи не параллелен к шлифовальным барабанам – установите стол подачи
параллельно.
10. ПОСТАВЛЯЕМЫЕ ПРИНАДЛЕЖНОСТИ
сильные вибрации станка
*внутри барабана собралась пыль –выдуйте
пыль из барабана;
*станок установлен не ровно – выровните
станок;
Информацию об абразивных лентах с раз-
личной зернистостью смотрите в прайс-листе
компании JЕT.
9
Loading...
