231
www.korenix.com.cn
JetPort 5604 / 5604i
1
2
Ethernet
1
2
Ethernet
1
2
Ethernet
1
2
Ethernet
Only Ethernet 1 is linked
Only Ethernet 2 is linked
Ethernet port 1 is primary path, port 2 is backup path
Ethernet port 1 is backup path, port 2 is primary path
Automatic recovery
Backup Path
(Un-Activated)
Primary Path
(Activated)
Event warning
when link failure
JetPort Commander
Activated: Light Green
Un-Activated: Dark Green
JetPort 5604RS232/422/485
Rapid Super Ring
- Ring Redundancy
JetPort Windows driver
JetNet 5010G
Backup pathPrimary path
RTTD-Device
Redundancy
PLC
1
2
Ethernet
VCOM Rapid Super Ring RTTD Serial
全球首款4串口转冗余双网口设备联网服务器
全球首创RTTD技术
RTTD(Redundant to the Device)冗余设备联网技术
JetPort 5604系列配备冗余双网口。当冗余以太网口
都连通时，只有一路连接为活动链路进行数据传输，
被称为主线路。另一条非活动链路则作为备援线路。
当主线路发生中断时，备援线路会在200毫秒之内转
变为活动状态，恢复网络的连通性。
RTTD接入Super Ring
JetPort 5604 RTTD技术与JetNet 4000/5000系列的
Super Ring技术能够完美结合，为用户提供一个从串
口设备接入到冗余主干网一套完整的解决方案。
4个串口可分别设置为不同的通讯模式
JetPort 5604 配备4个串口, 各个串口可设置为不同
的串口界面，如RS232或RS422或2-wire RS485或
4-wire RS485。各个串口还可设置为不同的通讯模
式，你可设置串口1为Virtual COM模式，串口2为TCP
server，串口3为TCP client，串口4为UDP模式。所有
串口使用独立的串口参数设置，能够同时有效运行，
提高现场应用的多样性。
串口设备联网服务器
Industrial
PoE Switch
IP67/68
Ethernet Switch
Rackmount
Managed
Switch
Gigabit Switch
Redundant
Switch
Entry-Level
Switch
Networking
Computer
Communication
Computer
Ethernet
I/O Server
Serial Device
Server
Media
Converter
Multiport
Serial Card
SFP Module
Din Rail
Power Supply
232
www.korenix.com.cn
支持同时最多5组连接
JetPort Commander
DI1 DI2 DI3 DI4 DIG DO1 DO2 DOG
DI/DO Pin Assignment
010101 0101010101
DO DI
DI_4 DI_3 DI_2 DI_1
DI
1 1 1 1
DO
DO_2 DO_1
0 0
DO
DO_1 DO_2
1 0
Get status from remote DO
Get or Set
Va lue to the
DO
5V TTL
1: 2-5VDC
0: 0-0.8VDC
getdi
1:1:1:1
getdo
1:1
setdo 1:0
OK.
getdo
1:0
Te lnet / TCP Program
GetDO GetDI SetDO
TCP Client
192.168.10.100
TCP request
From host
TCP Server mode
192.168.10.101
TCP Mode: Request connection
from TCP Client to TCP Server.
TCP Tunnel: Auto transmission
without VCOM Driver.
TCP Tunnel
Auto transmission
TCP Client mode
192.168.10.102
TCP request
From JetPort
TCP Server
192.168.10.104
Use one IP address to
control multiple serial
devices over the TCP/IP.
JetPort 5604
192.168.10.2
JetPort Commander
VCOM 5: 192.168.10.2
VCOM 6: 192.168.10.2
VCOM 7: 192.168.10.2
VCOM 8: 192.168.10.2
Application
VCOM
TCP/IP
Device Server
Serial Device
JetPort系列产品支持可同时最多5组串口连接，包括
Virtual COM, TCP Server, TCP Client, TCP Tunnel 和
UDP连接。
Windows Virtual COM
安装JetPort Windows驱动以后，JetPort的串口可通
过Windows工具映射成Virtual COM来访问。用户无需
对现有的应用软件做任何修改，便可以将传统的串行
通讯转换成基于IP的以太网通讯模式。
TCP/UDP Socket
你还可以使用TCP/UDP socket编程控制JetPort串
口。可将JetPort设置为TCP Server模式，监听TCP连
接请求，或设置为TCP Client模式，主动请求TCP连
接来传送数据，或使用 UDP 模式向多目的地址传输
数据。
All the services are developed所有的数据传输服务均
基于TCP/IP协议。您可轻松将串口设备接入以太网，
规划串行通讯转以太网通讯的应用。
5V/TTL DI/DO
JetPort 5604系统提供4路数字输入，2路数字输出，
用于判断极限值或安全开关的状态，或接收工业现场
远程连接设备的数字信号。JetPort 5604可接受用户
连接终端的5V TTL DI/DO。JetPort Commander 管
理工具可以监控 DI,DO的状态，并可设定DO值(0或1)
。JetPort还提供一个数据端口供用户对DI/O值进行读
"get" 与写 "set" 的操作。逻辑Low (Value=0)的电压位
准是0-0.8V之间, 0.8V是上限值。逻辑High (Value =1)
的电压位准是2-5V之间, 2V是下限值。JetPort还开放
一个TCP端口给用户进行DI/DO编程。
233
www.korenix.com.cn
简单易用的Windows工具和智能设置精灵
IP 1
IP 2
IP 3
IP 1~IP 3
Group IP Wizard: 3 steps to assign IP addresses.
Select target
devices
Define the
IP range
Apply & Done
Group
IP assigned

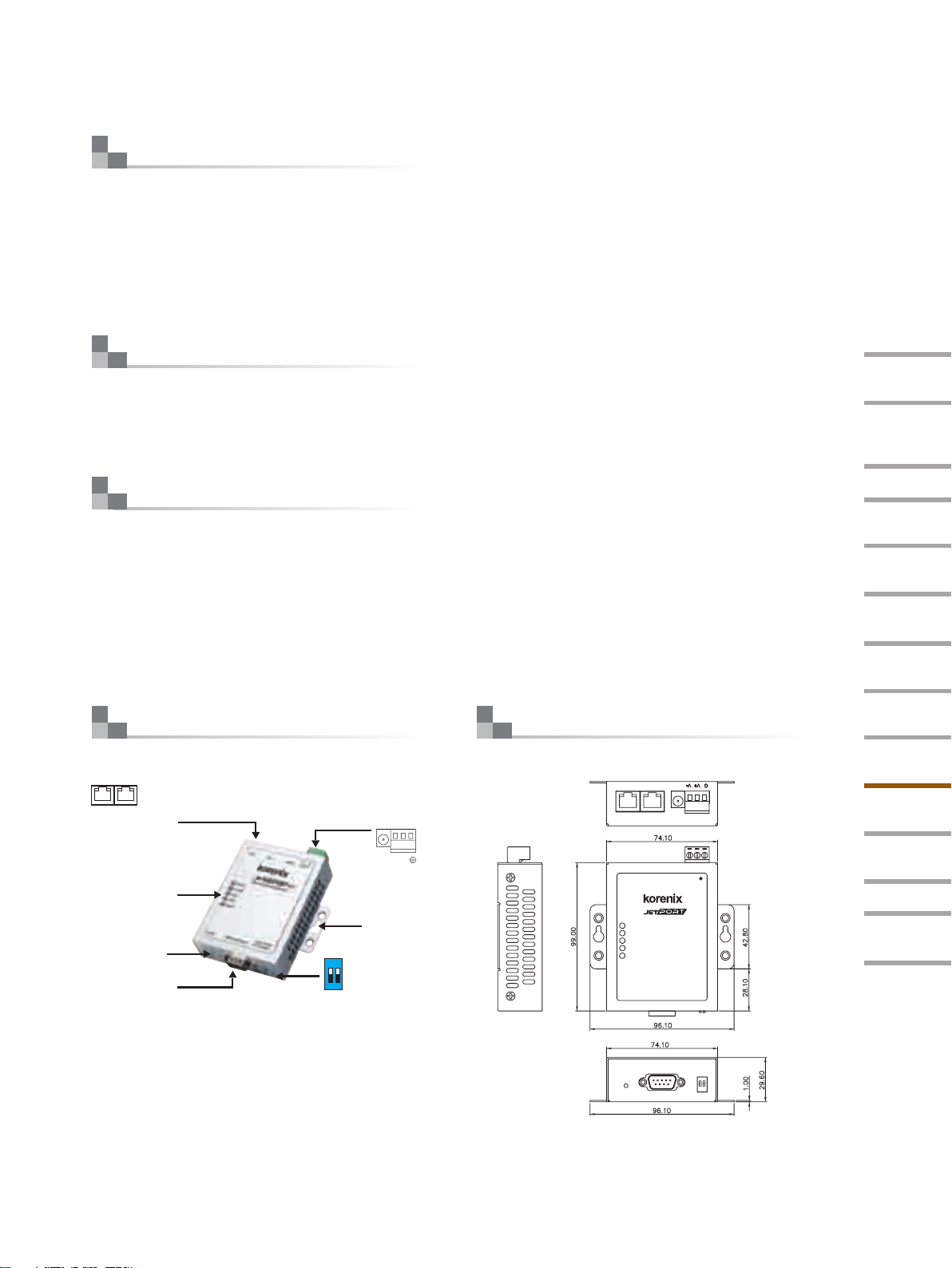

JetPort 5604 JetPort 5601 JetPort 5201
Digital Input/Output
4 DI and 2 DO, 5V TTL
LEDs
Power and Serial Status
Serial Connectors
4 RS-422/485 Terminal Block
2KV Isolation protection
110 bps to 460.8 Kbps
Long Distance
RS422/485 120ohm
Termination
No
12
Din Rail
Mounting
Dual Ethernet Ports
RJ-45 10/100Mbps
Redundancy < 200ms
Auto MDI/MDIX
Reset Button
Dual Power Input
12-48VDC Terminal
Block / Power Jack
Din 35
(35mm)
( V+ V- )
PWR1 PWR2
Digital Input/Output
4 DI and 2 DO, 5V TTL
LEDs
Power and Serial Status
Serial Connectors
4 RS-232/422/485 DB9
15 KV ESD protection
110 bps to 460.8 Kbps
Long Distance
RS422/485 120ohm
Termination
No
12
Din Rail
Mounting
Dual Ethernet Ports
RJ-45 10/100Mbps
Redundancy < 200ms
Auto MDI/MDIX
Reset Button
Dual Power Input
12-48VDC Terminal
Block / Power Jack
Din 35
(35mm)
( V+ V- )
PWR1 PWR2
Korenix JetPort Commander 以丰富的功能，友好的
用户界面，智能设置精灵而备受用户的肯定。用户
检索JetPort 设备，设置设备参数，监控运行状态并
进行批量设备设置。批量设置精灵包括: Virtual COM
Wizard (批量VCOM设置), Group Setup Wizard (批量
设置备份还原), Group Firmware Wizard (批量固件升
级), Serial Tunnel Wizard (串行通道设置) 和Group IP
Wizard (批量IP设置)。
Virtual COM Wizard: 三步完成所有VCOM端口设置
Group Setup Wizard: 将某台指定设备的设置参数复
制到其它设备上去。
Group Firmware Wizard: 批量完成多台设备的rmware升级
Serial Tunnel Wizard: 将两台设备设置成串行通道模式
Group IP Wizard: 批量完成多台设备IP设置
JetPort 5604 外观
JetPort 5604i 外观
串口设备联网服务器
Industrial
PoE Switch
IP67/68
Ethernet Switch
Rackmount
Managed
Switch
Gigabit Switch
Redundant
Switch
Entry-Level
Switch
Networking
Computer
Communication
Computer
Ethernet
I/O Server
Serial Device
Server
Media
Converter
Multiport
Serial Card
SFP Module
Din Rail
Power Supply
234
www.korenix.com.cn
12345
6789
Pin # RS232RS422 RS485 (4 wire) RS485(2 wire)
1
2
3
4
5
6
7
8
9
DCD
RXD
TXD
DTR
GND
CTS
DSR
RTS
RI
RXD-
RXD+
TXD+
TXD-
GND
RXD-
RXD+
TXD+
TXD-
GND
DATA+
DATA-
GND
RS232 mode act as DTE
JetPort 5604 JetPort 5604i

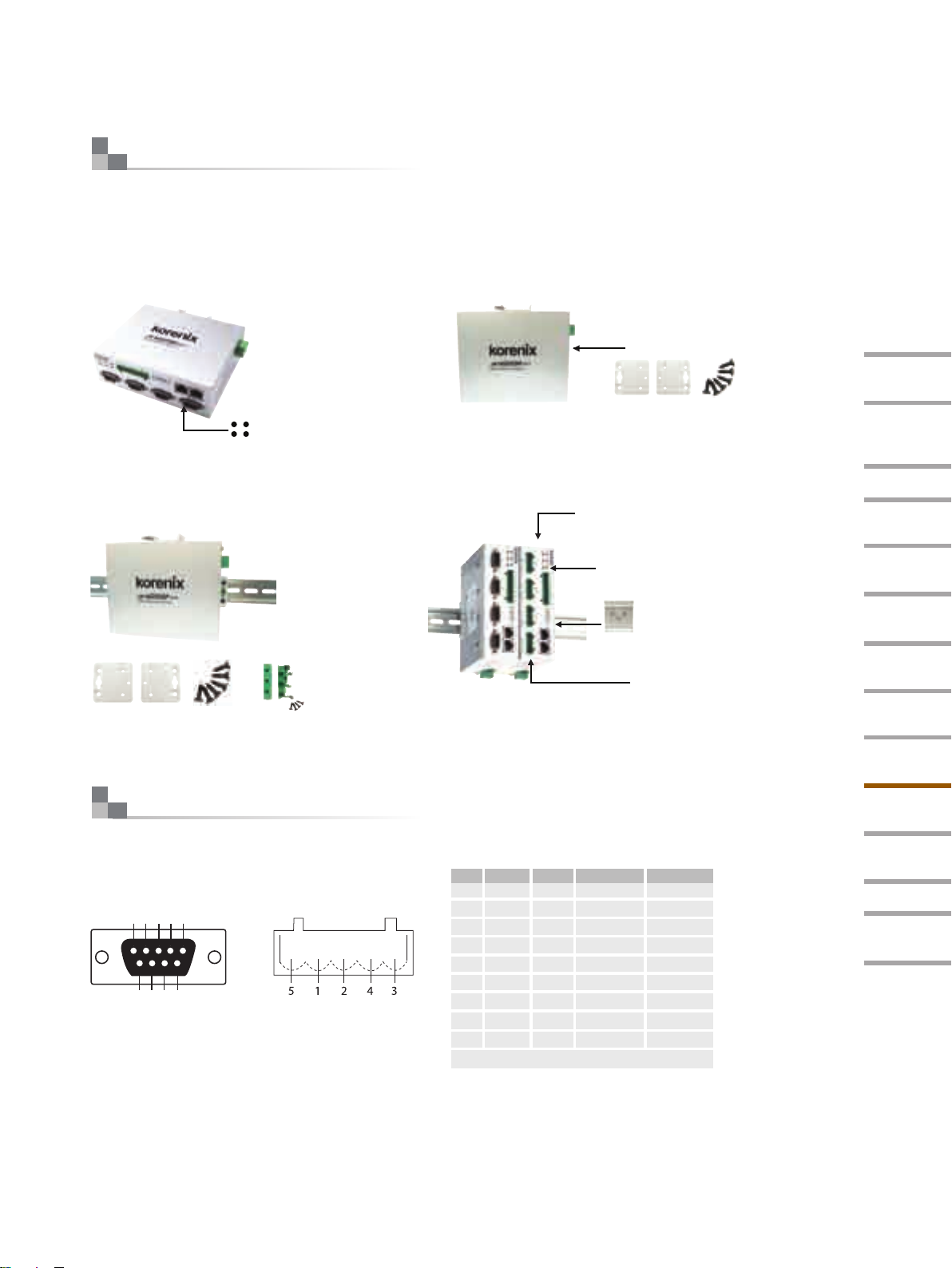

灵活的安装方式
Korenix JetPort 5604系列采用灵活的机械结构设计，使用户
可以将JetPort 5604安装于不同的工作环境中。
采用垂直导轨安装方式，JetPort 5604提供符合IP31标准的
工业防护。
1. 桌面安装 2. 壁挂安装
Foot pad
3. 导轨安装
IP31 Water proof
Front LEDs
Easy Diagnostic
Wall Mount Plate
Din 35
(35mm)
+
Pin脚定义
Front Connectors
Easy Installation
235
www.korenix.com.cn
JetPort 5604
5604
Serial Device Server
RoHS
工业级4串口转冗余双网口设备联网服务器
4个RS-232/422/485三合一串口转冗余双网口
支持RTTD冗余设备联网技术，带冗余以太网口，
自愈时间小于200ms
4路DI，2路DO
通过电源接线槽提供12~48VDC冗余电源输入，
并配有DC电源插孔
独立的串口通讯模式, Virtual COM、TCP Server/ Client/
Tunnel 和UDP
简单易用的Windows工具JetPort Commander，
支持智能设置精灵
通过HTTPS和SSH实现安全管理
支持Syslog、Email、SNMP Trap、DO事件告警功能
支持导轨，壁挂，桌面安装方式
概述
JetPort 5604系列是一种4串口转冗余双网口设备联网
服务器。JetPort 5604提供4个RS232/422/485三合一
串口界面。采用冗余线路(RTTD技术)，用户在以太
网中使用1个IP地址，便可同时控制最多达4个串口设
备。可通过JetPort Commander简单易用的Windows
尺寸 (Unit –mm)
工具进行设置管理，或选择HTTPS/SSH方式实现安全
管理。JetPort 5604系列还配备两种电源输入类型，
4路5V TTL DI和2路DO。这些加值功能，便于用户将
JetPort5604安装于工业现场环境中而保障其正常运
行。
串口设备联网服务器
Industrial
PoE Switch
IP67/68
Ethernet Switch
Rackmount
Managed
Switch
Gigabit Switch
Redundant
Switch
Entry-Level
Switch
Networking
Computer
Communication
Computer
Ethernet
I/O Server
Serial Device
Server
Media
Converter
Multiport
Serial Card
SFP Module
Din Rail
Power Supply
236
www.korenix.com.cn
规格
网络界面
以太网: 2* 10/100BaseTX, Redundant Dual Ethernet
连接头: RJ-45, Auto MDI/MDI-X
性能: 自愈时间小于200ms
保护: 内建1.5 KV电磁隔离保护
协议: IP, TCP, UDP, ICMP, DHCP, BootP, ARP/RARP,
SNMP, HTTPS, SSH, SNTP, SMTP
串行通讯
端口数量: 4
界面: RS-232/RS422, 2/4-wire RS485
连接头: male DB9
波特率: 110 bps ~ 460.8K bps
数据位: 5, 6, 7, 8
校验位: odd, even, none
停止位: 1, 1.5, 2
RS-232: TxD, RxD, RTS, CTS, DTR, DSR, GND, DCD
RS-422: Tx+,Tx-, Rx+, Rx-,GND
RS-485 (4-wire): Tx+,Tx-, Rx+, Rx-,GND
RS-485 (2-wire): Data+, Data-,GND
流控制: XON/XOFF, RTS/CTS, DTR/DSR
串口线路保护: 15KV ESD
长距离终端电阻: 2*pin 120ohm DIP拨码开关
Digital Input/Output
DI数量: 4
输入电压: 5V/TTL
Logic 0: 0.8V max (0-0.8V)
Logic 1: 2.0V min (2-5V)
DO数量: 2
输出电压: 5V/TTL
Logic 0: 0.8V max (0-0.8V)
Logic 1: 2.0V min (2-5V)
性能
LED: Power 1/Power 2: Startup(红色); Ready(绿色)
以太网口:
左: 100M Link (绿色常亮)/Activity(绿色闪烁) 右: 10M Link
(橙色常亮)/Activity(橙色闪烁) 串口1/2/3/4: TX only(绿色),
RX only(红色), Both RX/ TX(橙色)
设置: Windows工具-JetPort Commander, HTTPS, SSH
串口通讯模式: Virtual COM, TCP Server, TCP Client, TCP
Tunnel和UDP
Reset: 软件恢复默认设置，硬件重置按钮
蜂鸣器: 内置蜂鸣器用于定位
RTTD: 冗余设备联网,自愈时间小于200ms
SNTP: 用于时钟管理
IP访问列表: 16组IP地址，防止非法访问
监控: 设备状态, VCOM状态
SNMP: RFC1213 MIB II, RFC1317 RS232_like和
SNMP Trap
邮件报警: 对指定事件，自动邮件报警
系统日志: 向服务器发送Trap信息，或在本地显示
系统事件报警: 冷启动/热启动,登录失败, IP及密码变更,
Access IP Blocked,
串口DCD/RI/DSR/CTS状态变化,
串口连接/断连
Windows工具
JetPort Commander: 设备检索, 自动IP回报, 网络设置, 设备
及串口设置监控, 通告设置, Firmware升级, 设置备份还原, 批
量设置精灵
串口通讯模式: Virtual COM, TCP Server, TCP Client, TCP
Tunnel和UDP
高级串口设置: TCP Alive Check Timeout, Inactivity Idle
Timeout, Performance mode, Delimiter, Force TX Timeout
for Data Packing , Force TX interval time
批量设置精灵:
JetPort Commander: 批量IP设置，批量Firmware升级，批量
设置备份/还原，VCOM及TCP Tunnel设置精灵
电源需求
系统电源:
PWR1: 12~48VDC电源接线槽
PWR2: 12~48VDC电源插孔配电源适配器
电源保护:
1 KV Burst (EFT), EN61000-4-4
0.5 KV Surge, EN61000-4-5
耗电量: 最大4.3 Watts
机械规格
尺寸: 145mm(W)x46.5mm(H)x120mm(D)
通过认证: FCC Class A,CE Class A,UL,RoHS
工作环境
工作温度: -10 ~ 70OC
工作湿度: 5% ~ 95%, (无凝露)
存储温度: -40 ~ 85OC
质保: 5年
订购信息
JetPort 5604 工业级4个RS-232/422/485三合一串口转冗余双网口设备联网服务器
包括:
4个RS-232/RS422/RS485三合一串口转冗余双网口设备联网服务器
快速安装向导
100-240VAC电源适配器
导轨安装配件和胶脚垫
用户手册软件CD
237
www.korenix.com.cn
5604i
Serial Device Server
JetPort 5604i
RoHS
工业级带隔离4串口转冗余双网口设备联网服务器
4个RS-422/485带隔离串口转冗余双网口
支持2KV隔离保护
支持RTTD冗余设备联网技术，带冗余以太网口，
自愈时间小于200ms
4路DI，2路DO
通过电源接线槽提供12~48VDC冗余电源输入，
并配有DC电源插孔
独立的串口通讯模式, Virtual COM、TCP Server/ Client/
Tunnel和UDP
简单易用的Windows工具JetPort Commander，
支持智能设置精灵
通过HTTPS和SSH实现安全管理
支持Syslog、Email、SNMP Trap、DO事件告警功能
支持导轨，壁挂，桌面安装方式
概述
JetPort 5604i系列是一种带隔离4串口转冗余双网口
设备联网服务器。采用冗余线路(RTTD技术)，用户
在以太网中使用1个 IP地址，便可同时控制最多达4
个串口设备。可通过JetPort Commander简单易用的
Windows工具，进行设置管理，或选择HTTPS/SSH
方式实现安全管理。
尺寸 (Unit –mm)
JetPort 5604i系列还配备两种电源输入类型，4路5V
TTL DI和2路DO。JetPort 5604i特别为严苛的工业环
境提供2KV隔离保护功能。这些加值功能，便于用户
将JetPort 5604i安装于工业现场环境中而保障正常运
行。
串口设备联网服务器
Industrial
PoE Switch
IP67/68
Ethernet Switch
Rackmount
Managed
Switch
Gigabit Switch
Redundant
Switch
Entry-Level
Switch
Networking
Computer
Communication
Computer
Ethernet
I/O Server
Serial Device
Server
Media
Converter
Multiport
Serial Card
SFP Module
Din Rail
Power Supply
238
www.korenix.com.cn
规格
网络界面
以太网: 2* 10/100BaseTX, Redundant Dual Ethernet
连接头: RJ-45, Auto MDI/MDI-X
性能: 自愈时间小于200ms
保护: 内建1.5 KV电磁隔离保护
协议: IP, TCP, UDP, ICMP, DHCP, BootP, ARP/RARP,
SNMP, HTTPS, SSH, SNTP, SMTP
串行通讯
端口数量: 4
界面: RS-422, 2/4-wire RS485
连接头: 5-pin Terminal Block
波特率: 110 bps ~ 460.8K bps
数据位: 5, 6, 7, 8
校验位: odd, even, none
停止位: 1, 1.5, 2
RS-422: Tx+,Tx-, Rx+, Rx-,GND
RS-485 (4-wire): Tx+,Tx-, Rx+, Rx-,GND
RS-485 (2-wire): Data+, Data-,GND
流控制: XON/XOFF, RTS/CTS, DTR/DSR
串口线路保护: 15KV ESD
长距离终端电阻: 2*pin 120ohm DIP拨码开关
隔离保护
串口线路保护: 2KV
保护类型: 端口到端口, 端口到电源/GND/外壳
Digital Input/Output
DI数量: 4
输入电压: 5V/TTL
Logic 0: 0.8V max (0-0.8V)
Logic 1: 2.0V min (2-5V)
DO数量: 2
输出电压: 5V/TTL
Logic 0: 0.8V max (0-0.8V)
Logic 1: 2.0V min (2-5V)
性能
LED: Power 1/Power 2: Startup(红色); Ready(绿色)
以太网口:
左: 100M Link (绿色常亮)/Activity(绿色闪烁) 右: 10M Link
(橙色常亮)/Activity(橙色闪烁) 串口1/2/3/4: TX only(绿色),
RX only(红色), Both RX/ TX(橙色)
设置: Windows工具-JetPort Commander, HTTPS, SSH
串口通讯模式: Virtual COM, TCP Server, TCP Client, TCP
Tunnel和UDP
Reset: 软件恢复默认设置，硬件重置按钮
蜂鸣器: 内置蜂鸣器用于定位
RTTD: 冗余设备联网,自愈时间小于200ms
SNTP: 用于时钟管理
IP访问列表: 16组IP地址，防止非法访问
监控: 设备状态, VCOM状态
SNMP: RFC1213 MIB II, RFC1317 RS232_like和
SNMP Trap
邮件报警: 对指定事件，自动邮件报警
系统日志: 向服务器发送Trap信息，或在本地显示
系统事件报警: 冷启动/热启动,登录失败, IP及密码变更,
Access IP Blocked, 串口DCD/RI/DSR/CTS状态变化,
串口连接/断连
Windows工具
JetPort Commander: 设备检索, 自动IP回报, 网络设置, 设备
及串口设置监控, 通告设置, Firmware升级, 设置备份还原, 批
量设置精灵
串口通讯模式: Virtual COM, TCP Server, TCP Client, TCP
Tunnel和UDP
高级串口设置: TCP Alive Check Timeout, Inactivity Idle
Timeout, Performance mode, Delimiter, Force TX Timeout
for Data Packing , Force TX interval time
批量设置精灵:
JetPort Commander: 批量IP设置，批量Firmware升级，批
设置备份/还原，VCOM及TCP Tunnel设置精灵
电源需求
系统电源:
PWR1: 12~48VDC电源接线槽
PWR2: 12~48VDC电源插孔配电源适配器
电源保护:
1 KV Burst (EFT), EN61000-4-4
0.5 KV Surge, EN61000-4-5
耗电量: 最大4.7 Watts
机械规格
尺寸: 145mm(W)x46.5mm(H)x120mm(D)
通过认证: FCC Class A,CE Class A,UL,RoHS
工作环境
工作温度: -10 ~ 70OC
工作湿度: 5% ~ 95%, (无凝露)
存储温度: -40 ~ 85OC
质保: 5年
量
订购信息
JetPort 5604i 工业级带隔离4个RS-422/485串口转冗余双网口设备联网服务器
包括:
带隔离4个RS-422/485串口转冗余双网口设备联网服务器
快速安装向导
100-240VAC电源适配器
导轨安装配件和胶脚垫
用户手册软件CD
239
www.korenix.com.cn
RoHS
JetPort 5601
工业级1个RS-232/422/485串口转冗余双网口设备联网服务器
支持RTTD冗余设备联网技术，带冗余以太网口，
自愈时间小于200ms
1个RS232/422/485可选串口界面, 最高串口速率: 460.8kbps
通过HTTPS和SSH实现安全管理
通过电源接线槽提供12~48VDC冗余电源输入，并配有9~30VDC
电源插孔
JetPort Commander简单易用的Windows工具支持设备检索，
批量设备监控管理
丰富的串口通讯模式: Virtual Com、Serial Tunnel、TCP
Server、TCP Client、UDP
同时支持最多5组连接
支持Syslog, Email, SNMP trap事件报警
Virtual COM Driver支持Windows 2000/XP/2003/Vista
概述
JetPort 5601是一种RS-232/422/485三合一串口
转冗余双网口设备联网服务器。串口可由软件设
定RS232, RS422, 2线或4线RS485, 串口速率最高
可达460.8Kbps。冗余双网口的断线自愈时间小于
200ms，保障通讯链路不间断。JetPort 5601可通过
JetPort Commander，一款简单易用的Windows工具
进行设置，可对一台或多台JetPort设备进行管理，监
视或控制。
除了通过Windows工具进行设置，JetPort还可以使用
HTTPS或SSH等加密机制进行设置, 增加设备管理的
安全性和灵活性。Virtual COM或TCP/UDP连接模式
最多支持5组连接。JetPort 5601配备两种电源输入类
型，电源接线槽或电源插孔，JetPort 5601还支持壁
挂安装和导轨安装多种安装方式。
RTTD(Redundant to the Device)冗余设备联网技术
JetPort 5601配备冗余双网口。当冗余以太网口都连
通时，只有一路连接为活动链路进行数据传输，被称
为主线路。另一条非活动链路则作为备援线路。当主
线路发生中断时，备援线路会在200毫秒之内转变为
活动状态，恢复网络的连通性。
JetPort的RTTD技术与JetNet 4000/5000系列的Super
Ring技术能够完美结合，为用户提供一个从串口设备
接入到冗余主干网一套完整的解决方案。
串口设备联网服务器
Industrial
PoE Switch
IP67/68
Ethernet Switch
Rackmount
Managed
Switch
Gigabit Switch
Redundant
Switch
Entry-Level
Switch
Networking
Computer
Communication
Computer
Ethernet
I/O Server
Serial Device
Server
Media
Converter
Multiport
Serial Card
SFP Module
Din Rail
Power Supply
240
www.korenix.com.cn
Reset RS232/422/485
Long Range
Termination
(V+ V- )
5601
PWR1
PWR2
Eth1
Eth2
Serial
Eth2 Eth1 PWR2 PWR1
Serial Device Server
LED
PWR1, PWR2, Eth1,
Eth2, Serial TX/RX
Redundant Dual
10/100M Ethernet
Mounting Ear
Long Distance
RS422/485 120ohm
Termination
1 RS-232/422/485
DB9 Serial Connector
H/W Reset Button
No
12
PWR 1: Terminal Block, 12-48VDC
PWR 2: Power Jack, 9~30 VDC
( V+ V- )
PWR1 PWR2
RS-232 / 422 / 485 三合一串口设置
JetPort 5601串口支持RS-232/422, 2/4wire RS485
模式，可使用软件进行设置。串口速率最高可达
460.8Kbps。各串口可运行于不同的串口通讯模式，
包括virtual com, TCP server, TCP client, UDP, 和
进阶的设定用于控制数据通讯，例如TCP连线活动状
态检查，关键字和超时控制。出于工业冗余需求的考
虑，JetPort支持同时最多5组 virtual com, TCP server,
TCP client连接。
serial tunnel模式。
通过HTTPS和SSH实现安全管理
HTTPS是一个实现internet安全通讯的安全协议。
SSH使用户可以安全的登录远程JetPort 设备，通过
加密和认证实现JetPort设备和管理主机之间的安全通
讯。
JetPort Commander, 简单易用的Windows工具
Korenix JetPort Commander以丰富的功能，友好的用
户界面，智能设置精灵而备受用户肯定。用户可通过
该软件浏览JetPort设备，设置设备参数，监控运行状
态和进行批量设备设置。
批量设置精灵包括:
Virtual COM Wizard(批量VCOM设置)
Group Setup Wizard(批量设置备份还原)
Group Firmware Wizard(批量Firmware升级)
Serial Tunnel Wizard(串行通道设置)
和Group IP Wizard(批量IP设置)
尺寸 (Unit –mm)JetPort 5601 外观
241
www.korenix.com.cn
规格
网络界面
以太网: 2* 10/100BaseTX, Redundant Dual Ethernet
连接头: RJ-45, Auto MDI/MDI-X
性能: 自愈时间小于200ms
保护: 内建1.5 KV电磁隔离保护
协议: IP, TCP, UDP, ICMP, DHCP, BootP, ARP/RARP,
Telnet, SNMP, HTTP, SNTP, SMTP
串行通讯
端口数量: 1
界面: RS-232/422, 2/4-wire RS485
连接头: Male DB9
波特率: 110 bps ~ 460.8K bps
数据位: 5, 6, 7, 8
校验位: odd, even, none
停止位: 1, 1.5, 2
RS-232: TxD, RxD, RTS, CTS, DTR, DSR, GND, DCD
RS-422: Tx+,Tx-, Rx+, Rx-,GND
RS-485 (4-wire): Tx+,Tx-, Rx+, Rx-,GND
RS-485 (2-wire): Data+, Data-,GND
流控制: XON/XOFF, RTS/CTS, DTR/DSR
串口线路保护: 15KV ESD
长距离终端电阻: 2*pin 120ohm DIP拨码开关
性能
LED:
Power 1/Power 2: Startup(红色); Ready(绿色) Ethernet 1/
Ethernet 2: 10M Link(橙色), 100M Link(绿色)
串口: 发送数据(绿色), 接收数据(橙色)
设置: Windows工具-JetPort Commander, HTTP, Telnet
串口通讯模式: Virtual COM, TCP Server, TCP Client, TCP
Tunnel和UDP
Reset: 软件恢复默认设置，硬件重置按钮
SNTP: 用于时钟管理
IP访问列表: 16组IP地址，防止非法访问
监控: 设备状态,VCOM状态
SNMP: RFC1213 MIB II, RFC1317 RS232_like和
SNMP Trap
邮件报警: 对指定事件，自动邮件报警
系统日志: 向服务器发送Trap信息，或在本地显示
系统事件报警: 冷启动/热启动,登录失败, IP及密码变更,
Access IP Blocked, 串口DCD/RI/DSR/CTS状态变化,
串口连接/断连
Windows工具
JetPort Commander: 设备检索, 自动IP回报, 网络设置, 设备
及串口设置监控, 通告设置, Firmware升级, 设置备份还原, 批
量设置精灵
串口通讯模式: Virtual COM, TCP Server, TCP Client, TCP
Tunnel和UDP
高级串口设置: TCP Alive Check Timeout, Inactivity Idle
Timeout, Performance mode, Delimiter, Force TX Timeout
for Data Packing , Force TX interval time
批量设置精灵:
JetPort Commander: 批量IP设置，批量Firmware升级，批
设置备份/还原，VCOM及TCP Tunnel设置精灵
电源需求
系统电源:
PWR1: 12~48VDC电源接线槽
PWR2: 9~30VDC电源插孔配电源适配器
电源保护:
1 KV Burst (EFT), EN61000-4-4
0.5 KV Surge, EN61000-4-5
耗电量: 最大3.7 Watts
机械规格
尺寸: 96.1mm(W)x99mm(D)x29.6mm(H)
通过认证: FCC Class A,CE Class A,UL,RoHS
工作环境
工作温度: -10 ~ 70OC
工作湿度: 5% ~ 95%, (无凝露)
存储温度: -40 ~ 85OC
质保: 5年
量
订购信息
JetPort 5601 工业级1个RS-232/422/485串口转冗余双网口设备联网服务器
包括:
1个RS-232/RS422/RS485串口转冗余双网口设备联网服务器
快速安装向导
100-240VAC电源适配器
导轨安装配件和胶脚垫
用户手册软件CD
Loading...
