Jeti model DC-16, DS-16 User guide [cs]

Download

computer radio control system

DC/ds-16FW 2.00

Obsah

computer radio control system

1. Úvod ............................................................................................................. 6

1.1 Vlastnosti ............................................................................................ 6

1.2 Struktura návodu .............................................................................. 7

1.3 Technická podpora ........................................................................... 8

1.4 Obsah balení DC-16 .......................................................................... 8

1.5 Obsah balení DS-16 .......................................................................... 9

2. Technická data ........................................................................................ 10

2.1 Vysílač DC-16 .......................................................................... 10

2.2 Vysílač DS-16 .......................................................................... 10

3. Popis vysílače DC-16 .............................................................................11

3.1. Vnější popis .......................................................................................11

3.2. Vnitřní popis ..................................................................................... 12

3.3. Křížové ovladače ............................................................................. 13

3.3.1. Nastavení délky pák ovladačů ........................................... 13

3.3.2. Nastavení úhlu natočení ovladačů ................................... 13

3.3.3. Nastavení síly centrovací pružiny ......................................14

3.3.4. Nastavení síly a způsobu aretace ...................................... 14

3.3.5. Nastavení dráhy ovladače plynu ....................................... 15

3.3.6. Změna módu vysílače ......................................................... 16

3.3.7. Montáž páky s přepínačem/tlačítkem do křížového

ovlad ače .... ...... ..... ... ..... ...... ......... ...... ..... ...... ...... ..... ...... ......... 17

3.4. Výměnné přepínače ....................................................................... 18

3.5. Trimy .................................................................................................. 19

3.6. Akumulátor ...................................................................................... 20

3.6.1. Nabíjení .................................................................................. 20

3.6.2. Výměna .................................................................................. 20

3.7. Konektor PPM Out ........................................................................... 21

3.8. Manipulace ...................................................................................... 21

4. Popis vysílače DS-16 ............................................................................. 22

4.1. Vnější popis ....................................................................................... 22

4.2. Vnitřní popis ..................................................................................... 23

4.3. Křížové ovladače ............................................................................ 24

4.3.1. Nastavení délky pák ovladačů ........................................... 24

4.3.2. Nastavení úhlu natočení ovladačů ................................... 24

4.3.3. Nastavení síly centrovací pružiny ...................................... 25

ver. 4.0 - 2013-05, FW. ver. 2.0

computer radio control system

4.3.4. Nastavení síly a způsobu aretace ...................................... 25

4.3.5. Nastavení dráhy ovladače plynu ....................................... 26

4.3.6. Změna módu vysílače ......................................................... 27

4.3.7. Montáž páky s přepínačem/tlačítkem do křížového

ovlad ače .... ...... ..... ... ..... ...... ......... ...... ..... ...... ...... ..... ...... ......... 28

4.4. Výměnné přepínače ....................................................................... 31

4.4.1 Postup demontáže ................................................................ 32

4.4.2 Postup montáže ..................................................................... 32

4.5. Trimy .................................................................................................. 33

4.6. Akumulátor ...................................................................................... 34

4.6.1. Nabíjení .................................................................................. 34

4.6.2. Výměna .................................................................................. 34

4.7. Konektor PPM Out .......................................................................... 35

4.8. Manipulace ..................................................................................... 35

5. Bezdrátové režimy ................................................................................ 36

6. Zapnutí a vypnutí DC/DS-16 ............................................................. 37

6.1. Zapnutí vysílače ............................................................................. 37

6.2. Vypnutí vysílače ............................................................................... 37

6.3. Restart vysílače ................................................................................ 37

7. První zapnutí ........................................................................................... 38

7.1 Hlavní obrazovka ........................................................................... 38

7.2 Navigace v menu ........................................................................... 39

7.2.1 Pohyb v MENU ....................................................................... 40

7.2.2 Základní struktura menu ................................................. 40

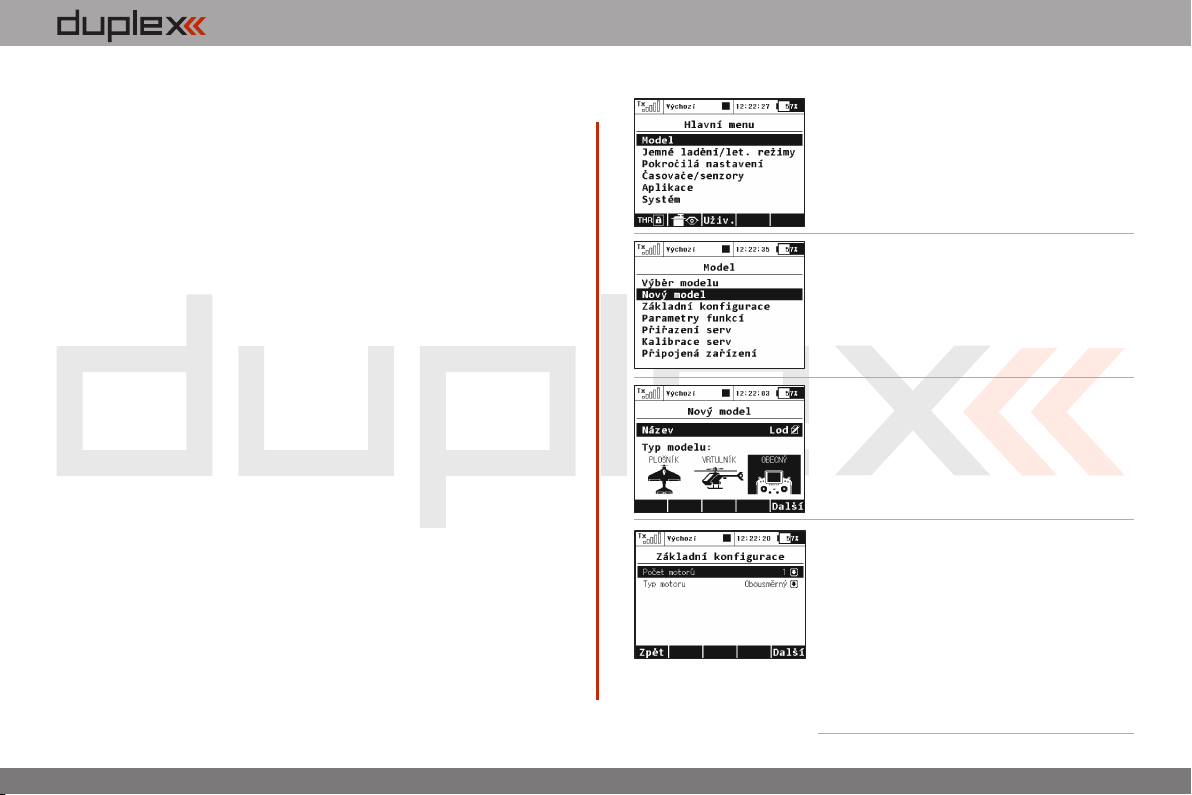

7.3 Průvodce vytvoření modelu ......................................................... 41

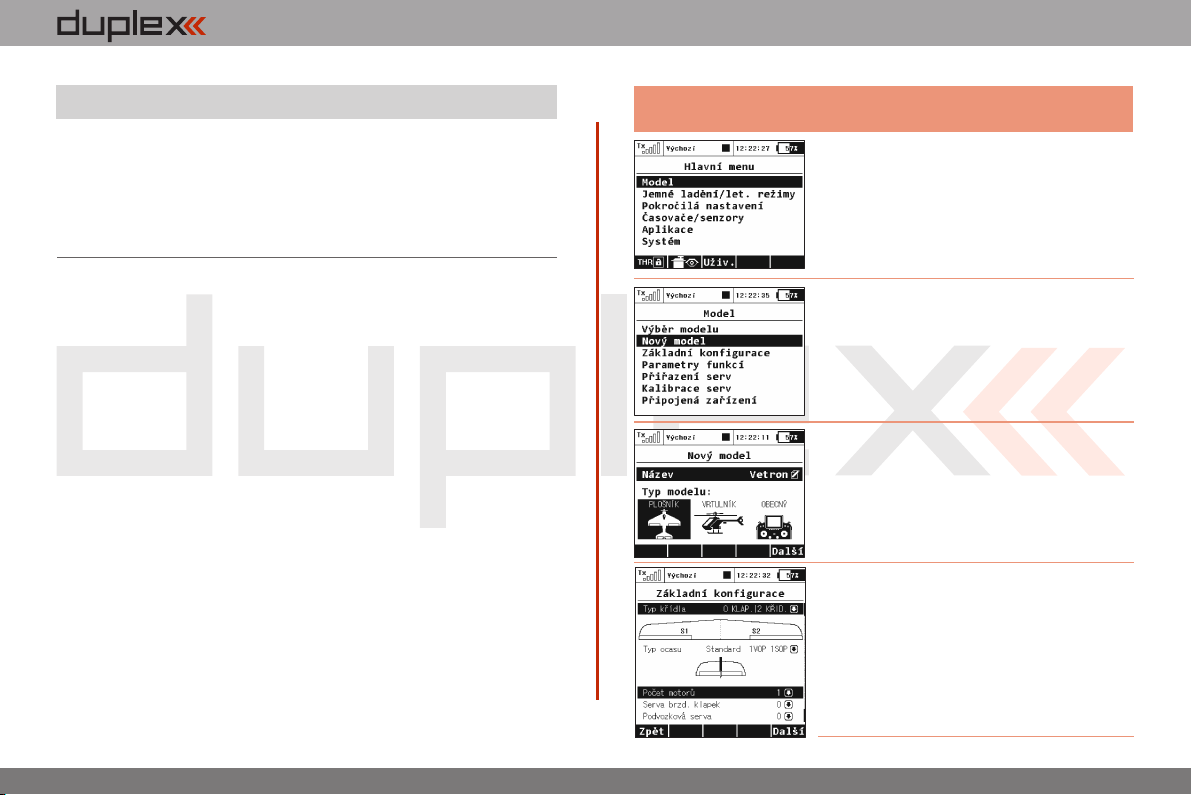

7.3.1 Letadlo ..................................................................................... 41

7.3.2 Vrtulník ................................................................................... 43

7.3.3 Loď ............................................................................................ 45

7.3.4 Seřízení výstupů přijímače .................................................. 47

8. Přijímač ..................................................................................................... 48

8.1 Popis ................................................................................................... 48

8.2 Instalace ........................................................................................... 48

8.3 Párování ............................................................................................ 48

8.4 Test dosahu ....................................................................................... 49

8.5 Fail safe .............................................................................................. 49

computer radio control system

8.6 Technické údaje přijímačů Duplex EX ...................................... 50

8.7 Použití Připojených zařízení pro nastavení přijímače ............. 51

8.8 RC Spínač .......................................................................................... 54

9. Hlavní menu ........................................................................................... 55

9.1. Model ................................................................................................ 56

9.1.1 Výběr modelu ......................................................................... 56

9.1.2 Nový model ............................................................................. 57

9.1.3 Základní konfigurace-PLOŠNÍK ......................................... 58

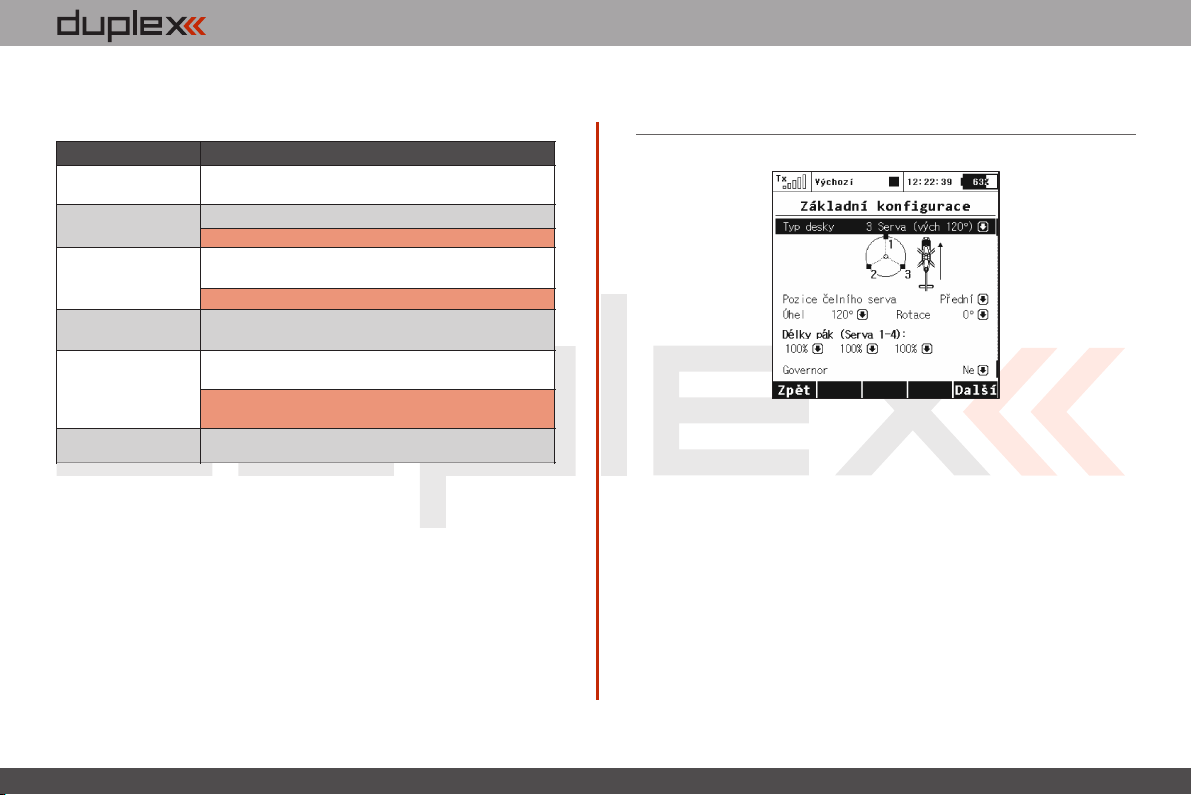

9.1.4 Základní konfigurace - VRTULNÍK ...................................... 59

9.1.5 Swash mix ............................................................................... 60

9.1.6 Základní konfigurace-OBECNÝ ...................................... 61

9.1.7 Přiřazení funkcí ...................................................................... 61

9.1.8 Přiřazení serv .......................................................................... 62

9.1.9 Kalibrace serv ......................................................................... 63

9.2. Jemné ladění /let. režimy ............................................................... 64

9.2.1 Letové režimy ........................................................................ 64

9.2.2 Digitální trim .......................................................................... 67

9.2.3 Trimy letových režimů .......................................................... 69

9.2.4 ...................................................... 70 Dvojité /Expo výchylky

9.2.5 Křivky funkcí ............................................................................ 71

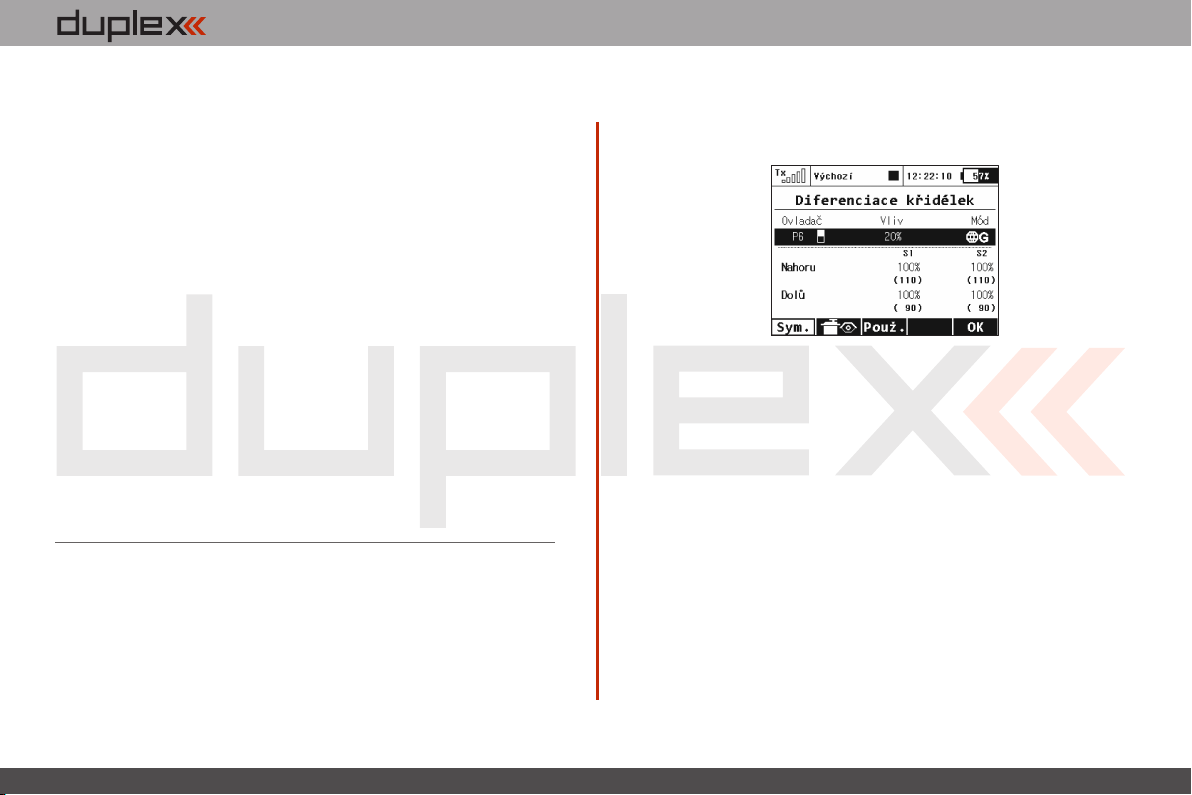

9.2.6 Diferenciace křidélek ............................................................ 73

9.2.7 Ailevator .................................................................................. 74

9.2.8 Mix Motýlek ............................................................................. 74

9.2.9 Mix Delta/Elevon ................................................................... 75

9.2.10 Butterfly ................................................................................. 75

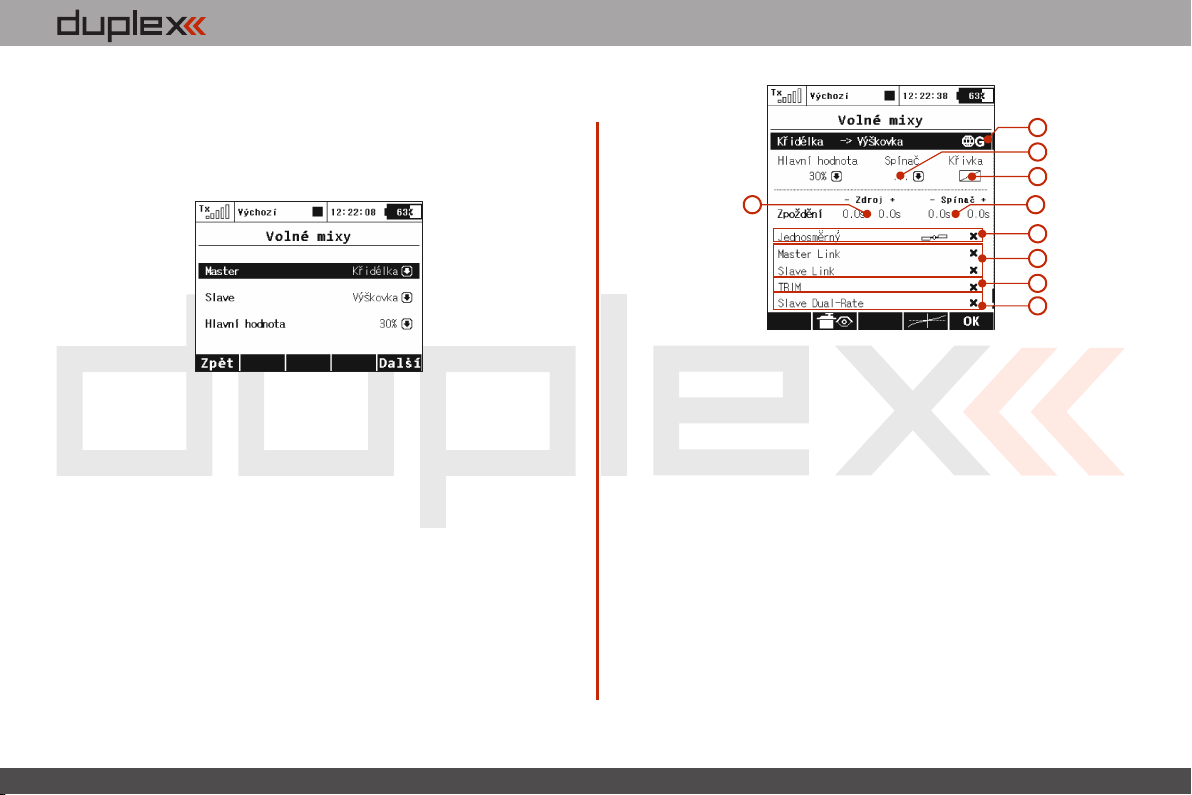

9.2.11 Volné mixy ............................................................................ 77

9.2.12 Governor/Gyro ..................................................................... 80

9.2.13 Omezovač motoru ............................................................. 80

9.2.14 Kopaný výkrut – Snap Roll ................................................ 81

9.3. Pokročilá nastavení ........................................................................ 82

9.3.1 Další možnosti modelu ........................................................ 82

9.3.2 Nastavení kniplů/spínačů .................................................. 83

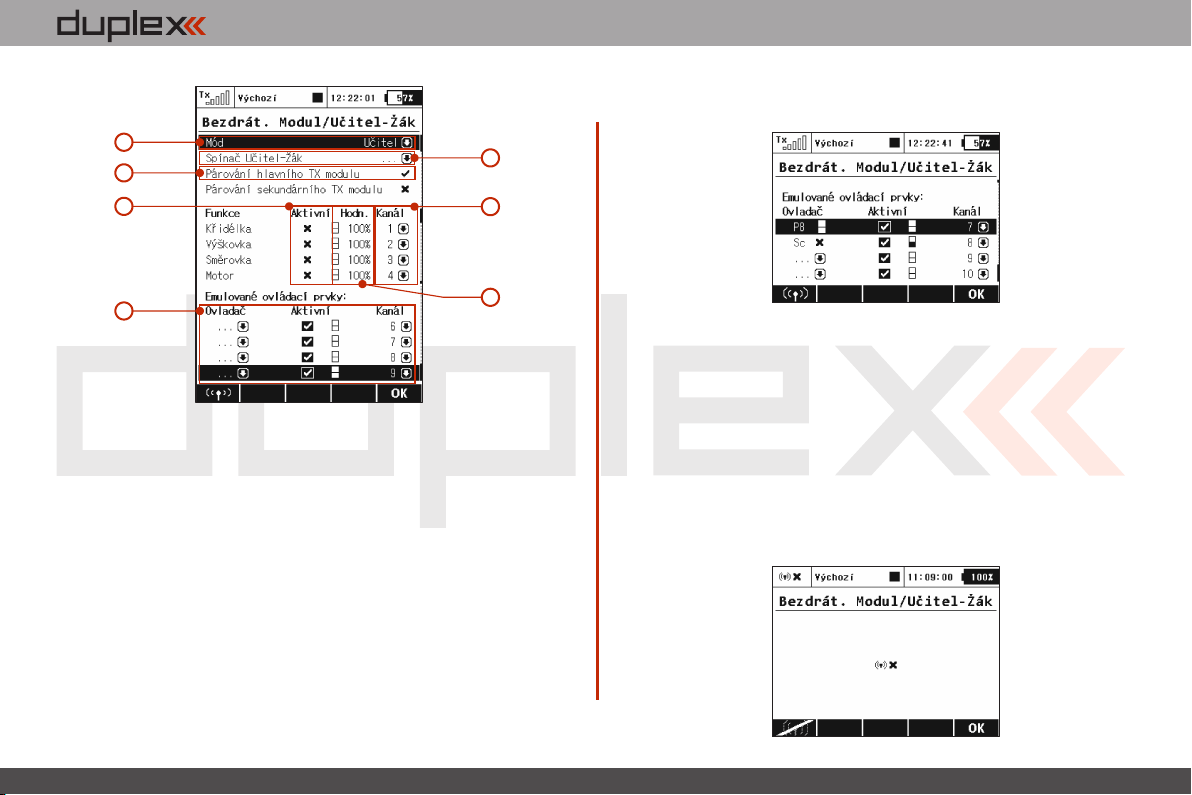

9.3.3 Bezdrátové režimy/Trenér .................................................... 84

9.3.4 Logické spínače ................................................................... 88

9.3.5 Zvuky na událost ................................................................... 91

9.3.6 Sekvencer ................................................................................ 91

9.3.7 Akcelerometr (Pouze DS-16) ................................................ 93

computer radio control system

9.4. Časovače/Senzory .......................................................................... 95

9.4.1 Časovače ................................................................................. 95

9.4.2 Alarmy ..................................................................................... 97

9.4.3 Vario ......................................................................................... 98

9.4.4 Hlasový výstup ...................................................................... 99

9.4.5 Sensory/ukládání dat ........................................................ 100

9.4.6 Údaje na hlavní obrazovce ............................................ 101

9.4.7 Detaily hlavní obrazovky ................................................... 103

9.5 Aplikace ......................................................................................... 104

9.5.1 Analýza dat .......................................................................... 104

9.5.2 Audio přehrávač .................................................................. 105

9.5.3 JETIBOX ................................................................................. 105

9.5.4 Hry .......................................................................................... 106

9.6. Systém ............................................................................................ 106

9.6.1 Konfigurace .......................................................................... 106

9.6.2 Test serv ................................................................................. 108

9.6.3 Zobrazení vstupů ............................................................... 108

9.6.4 Výstup přijímače ................................................................. 109

9.6.5 Systémové zvuky ................................................................ 110

9.6.6 Hlasitost audia .................................................................... 110

9.6.7 USB ........................................................................................ 110

9.6.8 Info ......................................................................................... 111

9.7 Zámek plynu .................................................................................. 111

9.8 Vyberte ovládací vstup ................................................................ 112

9.9 Menu trim ....................................................................................... 114

9.10 Způsob zpracování a vyhod nocení výst upních funkcí

vysílače ........................................................................................... 114

10. Připojení vysílače k PC ....................................................................... 115

10.1 Velkokapacitní zařízení .............................................................. 115

10.2 Update firmware ........................................................................... 115

10.3 Nahrávání uživatelských zvukových souborů ..................... 115

10.4 Záloha konfigurace vysílače ...................................................... 116

10.5 Propojení vysílače a simulátoru na PC ..................................... 116

10.6 Vyčítání telemetrie ....................................................................... 116

11. Bezpečnostní zásady.......................................................................... 116

11.1 Akumulátor .................................................................................... 116

computer radio control system

11.2 Obecné informace ........................................................................ 117

11.3 Předletová kontrola ..................................................................... 117

11.4 Aplikace a oblast použití ............................................................. 118

12. Speciální mixy - LETADLO ................................................................. 119

12.1 Aerodynamické brzdy ................................................................. 119

12.2 Diferenciace výchylek křidélek ................................................... 119

12.3 Ailevator ......................................................................................... 120

12.4 Motýlkové ocasní plochy ............................................................. 120

12.5 Mix Delta/Elevon pro samokřídlo a delty ................................. 121

12.6 Mix aerodynamických spoilerů do výškovky .......................... 121

12.7 Mix křidélek do směrovky .......................................................... 122

12.8 Mix směrovky do křidélek ............................................................ 123

12.9 Mix Butterfly .................................................................................. 124

12.10 Mix směrovka do výškovky ..................................................... 125

12.11 Mix křidélka do klapek camber ............................................... 126

12.12 Mix křidélka do klapek break .................................................. 127

12.13 Mix výškovka do klapek camber ............................................. 127

12.14 Mix vztlakových klapek - ovládání zakřivení profilu křídla

............................................................................................................128

12.15 Zhasínání motoru ..................................................................... 129

12.16 Volnoběhu motoru .................................................................... 129

13 Doplňky pro vysílače .......................................................................... 131

13.1 Pulty pro DC-16 ............................................................................. 131

13.2 Ovládací prvky pro montáž do křížových ovladačů DC/DS-16 ..

....................................................................................................... 131

13.2 Vyměnitelné přepínače .............................................................. 131

13.3 Popruhy pro DC/DS-16 ............................................................... 132

13.4 Nabíjení .......................................................................................... 132

computer radio control system

1 Úvod

Vysílače DC-16 a DS-16 vznikaly za účasti profesionálních pilotů a mistrů světa. Vysílače byly vyvinuty se zadáním na maximální užitné vlastnosti, s důrazem na jednoduchou obsluhu, maximální životnost

a spolehlivost mechanických částí. Kovový obal poskytuje maximální ochranu i ochranu povrchu proti chemikáliím a jednoduché tvary zase snadnou údržbu. Kovové křížové ovladače s kuličkovými ložisky a Hall magnetickými senzory napovídají o revolučním pojetí a konstrukci tohoto nejnamáhavějšího prvku RC soupravy.

Podsvícený LCD displej umístěný na horní straně vysílače nabízí perfektní čitelnost při jakémkoli osvětlení a velký pozorovací úhel. Díky jemnému rozlišení displeje a použitím velkého množství grafiky bylo možné vytvořit jednoduché a intuitivní nastavování a zejména zobrazování telemetrických dat.

U výrobků řady DUPLEX EX jsou rozšířeny možnosti v oblasti přenosu telemetrických dat a jejich následné zpracování jak na LCD vysílače, tak i pomocí analýzy na počítači. Vysílač umožní nastavit zvukové upozornění ( i uživatelsky definované zvuky ) související jednak s aktuálními telemetrickými hodnotami, tak i přiřazení zvuků ke stavům jednotlivých ovladačů.

1.1 Vlastnosti

Duplex 2,4GHz - vysílač DC/DS-16 využívá pro řízení a příjem telemetrických dat z modelu bezdrátový systém Duplex 2,4GHz, vyvinutý taktéž firmou JETI model. Systém přenosu dat Duplex 2,4GHz je spolehlivý a léty prověřený.

Vestavěná telemetrie - vysílač DC/DS-16 je od počátku vyvíjen sohledem na přehledné zobrazení a využití telemetrie pro řízení modelu.

Konstrukce vysílače DC/DS-16 - je navržena pro maximální komfort uživatele s využitím špičkových materiálů pro exkluzivní vzhled a dlouhodobou životnost.

Precizní křížové ovladače - jsou vyrobeny zkovových dílů a uloženy vkuličkových ložiscích, čímž je zaručena společně sbezkontaktním snímáním dlouholetá životnost.

LCD Display - vysílač DC/DS-16 disponuje 3,8“ displejem srozlišením 320x240 pixelů a podsvětlením sperfektní čitelností za jakýchkoliv podmínek.

Li-on akumulátor - spolehlivý zdroj energie svelkou kapacitou a dlouhou životností.

Jednoduché nabíjení - stačí jen připojit síťový adaptér. Při nabíjení je na displeji vysílače DC/DS-16 indikován stav akumulátoru.

Integrovaná anténa - anténa je nedílnou součástí vysílače a je chráněna proti mechanickému poškození.

1.1.

computer radio control system

Vysokokapacitní paměť - dostatek paměťového prostoru pro

ukládání modelů, zvuků, telemetrie, atd.

USB konektor - jednoduché spojení spočítačem. Snadná aktualizace

firmwaru, kopírovaní zvukových souborů a stahování telemetrických

dat.

Pohodlné ovládaní - využití rotačního ovladače společně sfunkčními klávesami zlepšuje navigaci vmenu vysílače DC/DS-16.

D ig i tá ln í t ri my - p řes né do la děn í v ýc hy lek s er v s možnostíautomatického trimování

Jednoduchá výměna přepínačů - veškeré přepínače obsahující vysílač DC/DS-16 (2 nebo 3 polohové) lze snadno demontovat a zvolit si takovou konfiguraci přepínačů, která Vám nejlépe vyhovuje.

Intuitivní programování - firmware vysílače je navržen tak, aby ovládání a programování bylo intuitivní. Vytváření nového modelu je realizováno formou průvodce nastavením.

Přehrávání vlastních zvuků - vysílač DC/DS-16 má funkci přehrávače zvuku. Navíc si můžete zvolit, při jaké události se zvuk přehraje.

1.2 Struktura návodu

Pro lepší orientaci je návod na obsluhu vysílače DC/DS-16 rozdělen do několika celků.

1 . Obecné informace o vysílači a podpory tohoto produktu.

2. Popis vysílače a informace, jak mechanicky přizpůsobit vysílač

Vašim potřebám.

3. Jak postupovat při prvním zapnutí. Vytvoření nového modelu

letadla nebo vrtulníku.

4. Detailní popis funkcí vysílače. Vysvětlení jednotlivých menu.

5. Propojení vysílače s PC, bezpečnostní informace a vytváření

speciálních mixů.

Části návodu vysílače, které by neměly uniknout vaší pozornosti, jsou od ostatního textu odděleny a podle důležitosti označeny.

Rada Upozornění Varování

Jako dobrý základ pro práci s vysílačem je vhodné začít 3. sekcí návodu, ve které Vás návod provází od úplného začátku prvního zapnutí až po vytvoření vzorového modelu. Tím rychle a intuitivně pochopíte programování a pak velice obratně vytvoříte vlastní model. Nebudete-li si jisti nějakou z funkcí vysílače, ve 4. sekci naleznete kompletní popis všech položek menu vysílače. Poslední

sekce se zaobírá propojením vysílače s PC (update, zpracováním telemetrie atd.), bezpečnostními informacemi a vytvářením speciálních mixů.

1.1.

computer radio control system

1.3 Technická podpora

Pokud nevíte, jak nastavit některou z funkcí vysílače nebo si jen

nejste jistí, neváhejte a využijte některý zkanálů technické podpory:

1. WEB

Na internetových stránkách výrobce naleznete sekci technické

podpory vysílače DC/DS-16, kde jsou rady, tipy, nebo frekventované

dotazy (FAQ), ve kterých se ve většině případu dozvíte odpověď na Vaše otázky.

2. Distributor, Výrobce

Odpovědi na Vaše případné dotazy naleznete také u distributorů, servisů, nebo přímo u výrobce JETI model s.r.o.

3. Servis

Na výrobek se poskytuje záruka 24 měsíců ode dne prodeje za předpokladu, že byl provozován v souladu s tímto návodem, na předepsané napětí a není mechanicky poškozen. Při reklamaci výrobku vždy přiložte doklad o zakoupení výrobku. Záruční i pozáruční servis poskytuje výrobce.

1.4 Obsah balení DC-16

1. 2. vysílač DC-16, síťový adaptér pro nabíjení vysílače,

3. 4. 5. hliníkový kufr, USB kabel, sada klíčů (klíč HEX 1,5; 2,0),

8. hadřík na čištění, návod k použití

1. 2.

computer radio control system

1.5 Obsah balení DS-16

1. 2. vysílač DS-16, síťový adaptér pro nabíjení vysílače,

3. 4. 5. hliníkový kufr, USB kabel, sada klíčů (klíč HEX 1,5; 2,0),

6. 7.hadřík na čištění, Přijímač, návod k použití

2.2.

computer radio control system

Frekvence

2,4GHz

Rozměry (s anténou)

výška x šířka x hloubka

180x270x40,

(230x270x40)

Hmotnost

1,5kg

Počet kanálů

Počet ovladačů

až 20

Rozlišení křížových ovladačů

4096 kroků

Napájení

Li-on 3200mAh 3,6V

Doba provozu

až 11h

Interní paměť

microSD 4GB

Telemetrie

Ano

Propojení s PC

USB mini

Grafický Display

3,8"

320x240px

Provozní teplota

-10 až 60 °C

Frekvence

2,4GHz

Rozměry (s displejem)

výška x šířka x hloubka

94x172x40,

(194x233x40)

Hmotnost

1,3kg

Počet kanálů

Počet ovladačů

až 18

Rozlišení křížových ovladačů

4096 kroků

Napájení

Li-on 3200mAh 3,6V

Doba provozu

až 11h

Interní paměť

microSD 4GB

Telemetrie

Ano

Propojení s PC

USB mini

Grafický Display

3,8"

320x240px

Provozní teplota

-10 až 60 °C

2 Technická data

2.1 DC-16 2.2 DS-16

2.2.

computer radio control system

3 Popis vysílače DC-16

1921

22 22

3.1 Vnější popis

1. Pravý křížový ovladač 1,2 - vysílač DC-16 podporuje nastavení

libovolného módu viz. kapitola Křížové ovladače ->změna módu.

2. Levý křížový ovladač 3,4 - vysílač DC-16 podporuje nastavení

libovolného módu viz. kapitola Křížové ovladače ->změna módu.

2020

3. Sada přepínačů Sa, Sb, Sc, Sd, Se, Sf, Sg, Sh, Si, Sj s možností vlastní

konfigurace

4. Digitální trimy levého křížového ovladače T3, T4

5. Digitální trimy pravého křížového ovladače T1, T2

6. Pravý postranní otočný ovladač 5

7. Levý postranní otočný ovladač 6

8. Otočný ovladač 7

9. Otočný ovladač 8

10. LCD displej

11. Funkční tlačítka F1-5 - funkce tlačítek je vyznačena na displeji

12. Tlačítko pro zapnutí/vypnutí vysílače

13. 3D tlačítko

14. Tlačítko menu

15. Tlačítko esc

16. Anténa

17. Nabíjecí konektor

18. USB konektor

19. Konektor pro připojení sluchátek

20. LED indikátor

21. Reproduktor

22. Montážní otvory pro uchycení držáků vysílače

2.2.

computer radio control system

3.2 Vnitřní popis

25 2627

23. Akumulátorový konektor

24. Akumulátor

25. Konektor PPM Out

26. Křížový ovladač - plynový

27. Křížový ovladač

2.2.

computer radio control system

3.3 Křížové ovladače

Upozornění:

Varování:

3.3.1. Nastavení délky pák ovladačů

Páky křížových ovladačů jsou výškově nastavitelné. Velice pohodlně

si můžete nastavit délku páky. Páka je rozdělena na dvě části. Pro

nastavení délky páky postupujte:

Vždy při manipulaci s DC-16 bez zadního krytu vypněte vysílač a odpojte akumulátor (vysuňte konektor). Nepřipojujte síťový adaptér nebo USB kabel.

Omezte kontakt s deskami plošných spojů vysílače na minimum. Hrozí

poškození elektrostatickým nábojem!

1. Uchopte horní část páky

(s vroubkováním) a povolte

dotažení (proti směr u hodinových ručiček).

2. Vyšroubujte páku na

požadovanou délku.

3. Spodní č ást páky

ot áč ej te p ro ti s měr u hodinových ručiček, čímž dotáhnete spodní část páky.

4. Zajistěte horní díl proti

spodnímu otočením proti sobě (tzv. kontra)

Varování:

Mate-li páku s přepínačem/tlačítkem, měli byste před nastavením výšky uvolnit upevňovací šroub v páce, aby nedošlo k ukroucení kabelu. Bliž ší informa ce v sekci „ Montáž páky s přepínačem/spínačem do křížového ovladače“.

3.3.2 Nastavení úhlu natočení ovladačů

Pro lepší ergonomii ovládání je možné nastavit úhel natočení křížových ovladačů.

1. Vypněte vysílač a odšroubujte šrouby zadního krytu vysílače. Rozpojte akumulátorový konektor.

2.2.

computer radio control system

2. Uvolněte oba upevňovací šrouby křížového ovladače.

3. Otočte křížový ovladač do požadované polohy.

4. Utáhněte oba upevňovací šrouby.

5. Zapojte akumulátorový konektor. Namontujte zpět zadní kryt

vysílače a zašroubujte všechny šrouby.

3.3.3. Nastavení síly centrovací pružiny

Nevyhovuje-li Vám odpor při pohybu s křížovými ovladači, jednoduše si můžete nastavit sílu centrovací pružiny v jedné z os.

1. Vypněte vysílač a odšroubujte šrouby zadního krytu vysílače. Rozpojte akumulátorový konektor.

2. Vyznačenými šrouby měníte sílu centrovací pružiny.

Otáčením šroubu proti směru hodinových ručiček zmenšujete sílu dané pružiny. Následkem je menší odpor při

pohybu křížového ovladače v této ose. Otáčením šroubu ve směru hodinových ručiček zvětšujete sílu dané pružiny. Následkem je větší odpor při pohybu křížového ovladače v této ose.

3. Zapojte akumulátorový konektor. Namontujte zpět zadní kryt

vysílače a zašroubujte všechny šrouby.

3.3.4. Nastavení síly a způsobu aretace

Preferujete hladký způsob aretace nebo dáváte přednost aretaci s kroky? Vysílač DC-16 můžete nastavit přesně podle svých potřeb a způsobu ovládání modelů. Jak je vyznačeno na obrázku, každý způsob aretace se nastavuje jiným šroubem.

1. Vypněte vysílač a odšroubujte šrouby zadního krytu vysílače.

Rozpojte akumulátorový konektor.

2. Chcete-li nastavit hladkou aretaci, uvolňujte postupně šroub

označený jako „ - Nastavovací šroub aretace s kroky “ (proti A směru hodinových ručiček). Uvolňujte šroub do okamžiku, kdy na po h yb u o vl ad ač e p ře st an ou b ýt „ či t el né “ k ro ky. Nastavovacím šroubem označeným jako „ - Nastavovací B šroub hladké aretace “ dotahujte (ve směru hodinových ru či če k ) do požadované tuhosti.

2.2.

computer radio control system

Chcete-li nastavit aretaci s kroky, dotahujte postupně šroub

označený jako „ - Nastavovací šroub aretace s kroky “ (ve A

směru hodinových ručiček). Dotahujte šroub do okamžiku, kdy

na pohybu bude nastavena požadovaná odezva jednotlivých

kroků ovladače. Nastavovacím šroubem označeným jako „ - B

Nastavovací šroub hladké aretace “ uvolněte (ve směru

hodinových ručiček).

3. Zapojte akumulátorový konektor. Namontujte zpět zadní kryt

vysílače DC-16 a zašroubujte všechny šrouby.

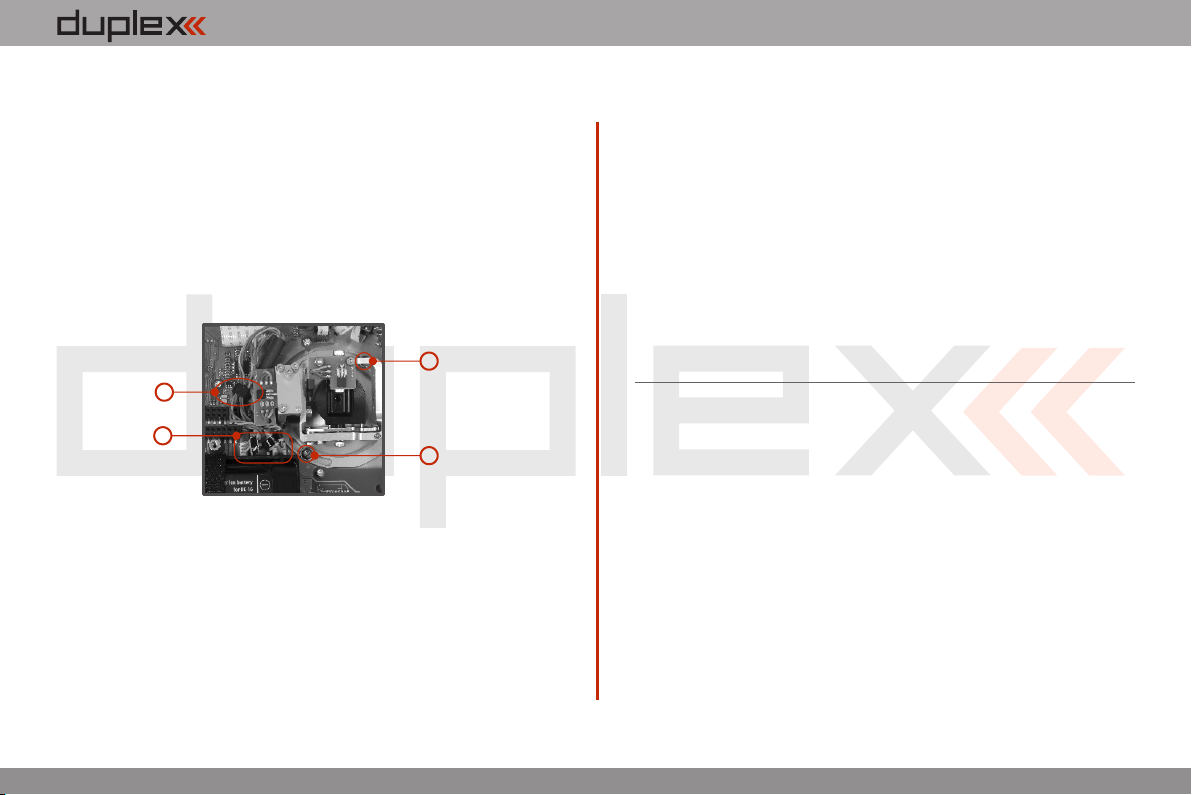

3.3.5. Nastavení dráhy ovladače plynu

Dráha ovladače plynu je nastavitelná tak, aby vyhovovala vašemu

stylu létání.

1. Vypněte vysílač a odšroubujte šrouby zadního krytu vysílače.

Rozpojte akumulátorový konektor .

2. Použijte šrouby vyznačené na obrázku k vymezení rozsahu dráhy

plynové páky. Dotahováním šroubu ve směru hodinových ručiček

zkracujete dráhu plynu.

3. Připojte akumulátorový konektor. Namontujte zpět zadní kryt

vysílače a zašroubujte všechny šrouby.

Po provedení změn v nastavení dráhy ovladače je nutné znovu provést kalibraci ve vysílači, vi z se kce 9.6. 3 Kalibr ace

proporcionálních ovladačů.

2.2.

computer radio control system

3.3.6 Změna módu vysílače

Při změně z módu 1 na 2 nebo z módu 3 na 4 je zapotřebí změnit

aretovaný kanál zprava doleva nebo naopak. Změnu lze provést

prohozením křížových ovladačů mezi sebou. Postup:

1. Vypněte vysílač a odšroubujte šrouby zadního krytu vysílače.

Rozpojte akumulátorový konektor.

2. Odpojte konektory kabelů vedoucích z křížových ovladačů.

(3 konektory z jednoho křížového ovladače X, Y, S)

3. Vyjměte kabely křížových ovladačů z upevňovacích držáků.

4. Uvolněte oba upevňovací šrouby z každého křížového

ovladače.

5. Vytáhněte oba křížové ovladače směrem k sobě (přes zadní část

vysílače).

6. Prohoďte křížové ovladače mezi sebou a zasuňte je zpět.

2 4

8 7

7. Utáhněte oba upevňovací šrouby každého křížového ovladače.

8. Zapojte konektory kabelů vedoucí z křížových ovladačů.

Orientujte se podle délky kabelů. Nejdelší kabel zapojte tak, aby byl zapojený první z vnější strany vysílače. (3 konektory z je dn o ho křížového ovladače - X, Y, S)

9. Kabely křížových ovladačů opět zajistěte v držácích.

10. Připojte akumulátorový konektor. Namontujte zpět zadní kryt

vysílače a zašroubujte všechny šrouby.

Upozornění:

Po změně módu proveďte kalibraci křížových ovladačů a nastavte v nastavení vysílače mód kří žov ých ovladačů v iz. ka pito la 9. 6.1konfigurace. Změny módu 1 na 3 nebo 2 na 4 se provedou pouze v nastavení vysílače a není potřeba mechanických změn.

2.2.

computer radio control system

3.3.7 Montáž páky s přepínačem/tlačítkem do křížového

ovladače

Chcete-li provozovat vysílač DC-16 s přepínačem/tlačítkem v páce

křížového ovladače můžete využít nabízeného volitelného

příslušenství:

• Páka s 2 polohovým přepínačem

• Páka s 3 polohovým přepínačem

• Páka s tlačítkem

• Páka s potenciometrem

Pro montáž přepínače/tlačítka do křížových ovladačů

Rada:

doporučujeme využít odborných servisních středisek.

1. Vypněte vysílač a odšroubujte šrouby zadního krytu vysílače. Rozpojte akumulátorový konektor.

2. Odpojte konektory kabelů vedoucí z křížového ovladače (3

konektory X, Y, S).

3. Vyjměte kabely křížových ovladačů z upevňovacích držáků.

4. Uvolněte oba upevňovací šrouby křížového ovladače.

2 4

5. Vytáhněte křížový ovladač směrem k sobě (přes zadní část

vysílače). Následující montáž bude prováděna mimo vysílač.

6. Odšroubujte horní část (s vroubkováním) páky (proti směru

hodinových ručiček)

7. Vodiče páky s přepínačem/tlačítkem postupně prostrčte

otvorem páky křížového ovladače.

8. Výškově nastavte páku křížového ovladače.

Upozornění:

Po instalaci páky s přepínačem/tlačítkem je možné výškově nastavovat páku kniplu, jen uvolníte-li zajišťovací šroub. Jinak by mohlo dojít k ukroucení vodičů přepínače/tlačítka.

2.2.

computer radio control system

9. Vodiče dále prostrčte stejným otvorem jako kabel snímače

křížového ovladače (středem uchycení ovladače).

10. Vodiče provlečte otvorem desky plošného spoje a zapájejte je

na vyznačené pájecí plošky podle barevného značení tak, aby

byly stejné barvy vodičů pod sebou.

11. Nastavte křížový ovladač do všech krajních poloh, aby se

vymezila délka vodičů v pohyblivé části ovladače a mírně ještě

kabel potáhněte směrem od ovladače. Vodiče by měly v pohyblivé

části ovladače mít dostatečnou rezervu, aby se n e d o t ý k a l y

pohyblivých části a nebyly namáhané ohybem.

12. Zastrčte křížový ovladač zpět do vysílače.

13. Utáhněte oba upevňovací šrouby křížového ovladače.

14. Zapojte konektory kabelů vedoucí z křížového ovladače.

Orientujte se podle délky kabelů. Nejdelší kabel zapojte tak, aby

byl zapojen nejdále od středu vysílače. (3 konektory z jednoho

křížového ovladače X, Y, S)

15. Kabely křížových ovladačů opět zajistěte v držácích.

16. Zapojte akumulátorový konektor. Namontujte zpět zadní kryt

vysílače a zašroubujte všechny šrouby.

Konfigurace přepínače v páce křížového ovladače

Po instalaci přepínače do páky křížového ovladače je nutné pro správnou funkci nakonfigurovat typ přepínače. To můžete učinit v menu vysílače „Hlavní menu -> Pokročilá nastavení -> Nastavení kniplů/spínačů" viz kaptola 9.3.2.

3.4 Výměnné přepínače

Veškeré přepínače na vysílači je možné snadno demontovat a vyměnit za jiný typ. Vysílač DC-16 automaticky detekuje typ přepínače. K dispozici jsou tyto varianty:

• 2 polohový přepínač krátký a dlouhý

• 2 polohový přepínač bez aretace, dlouhý

• 3 polohový přepínač krátký a dlouhý

Jednak můžete přepínače různě prohazovat mezi sebou, nebo chcete-li jinou konfiguraci, můžete využít volitelného příslušenství a vyměnit si jej.

Konfigurace přepínačů z výroby vysílače DC-16 : Sa - 2 polohový přepínač bez aretace dlouhý Sb - 3 polohový přepínač krátký Sc - 2 polohový přepínač krátký Sd - 2 polohový přepínač dlouhý Se - 3 polohový přepínač krátký

2.2.

computer radio control system

Sf - 3 polohový přepínač krátký

Sg - 3 polohový přepínač dlouhý

Sh - 2 polohový přepínač krátký

Si - 2 polohový přepínač krátký

Sj - 3 polohový přepínač dlouhý

Postup demontáže:

1. Vypněte vysílač a odšroubujte šrouby zadního krytu vysílače.

Rozpojte akumulátorový konektor.

2. Klíčem pro matice přepínačů (není součástí balení vysílače)

uvolněte matici přepínače z čelní strany vysílače a vyšroubujte

ji.

3. Ze zadní strany vysílače uchopte přepínač za desku plošného

spoje a potáhněte k sobě. Tím přepínač demontujete.

Opačným postupem přepínač namontujete. Při prvním zapnutí

vysílače DC-16 po změně konfigurace přepínačů budete na tuto

skutečnost upozorněni. P řekontrolujte veškeré f u nkce

nastavené přepínačům.

3.5 Trimy

Křížovými ovladači ovládáte základní letové funkce jako např. plyn, klonění, klopení, bočení. Pod křížovými ovladači se nachází čtveřice tlačítek plnících funkci digitálních trimů.

Trimy se používají k jemnému vystředění modelu, většinou za letu. Nastavení trimů se automaticky ukládá tak, že po vypnutí a zapnutí jsou trimy nastavené jako před vypnutím.

Každý model má vlastní nastavení trimů. Taktéž všechny letové režimy modelů mohou mít různé konfigurace trimů.

Stisknutím jednoho z tlačítek trimů se změní hodnota dané letové funkce o jeden krok trimu a zároveň se zobrazí menu s nastavením trimu základních letových funkcí. Při dlouhém stisknutí tlačítka trimu se automaticky přičítají/odečítají kroky trimu, které jsou doprovázeny zvukovou signalizací.

V menu „trim” je možné zapnout funkci automatického trimování. Nastavení kroku a rozsahu trimu se provádí v „Hlavní

menu -> Jemné ladění /let. režimy -> Digitální trim”

2.2.

computer radio control system

3.6 Akumulátor

Vysílač DC-16 je napájen akumulátorem typu Li-on a obsahuje

elektronické obvody pro správu a nabíjení akumulátoru. V zapnutém

stavu vysílače je na displeji v horní stavové liště zobrazen aktuální

stav akumulátoru. Z výroby je akumulátor připojen.

3.6.1 Nabíjení

Vysílač DC-16 lze nabíjet dodávaným síťovým adaptérem nebo přes

USB.

Pro rychlé nabíjení použijte síťový adaptér, při kterém je doba

nabíjení cca 3h. Vysílač při nabíjení může být zapnutý nebo vypnutý.

Stav nabíjení je signalizován LED nebo v zapnutém stavu vysílače na

displeji.

Postup nabíjení:

1. Zapojte síťový adapter do rozvodné sítě.

2. Kabel s konektorem vedoucí ze síťového adaptéru zapojte do

vysílače. Zhasne-li zelená LED, akumulátor není plně nabit.

Červená LED bude indikovat stav nabití akumulátoru.

• Akumulátor je vybitý - pomalé blikání červené LED, zelená

LED nesvítí.

• Akumulátor je téměř nabitý - trvalý svit červené LED, zelená

LED nesvítí.

• Akumulátor je plně nabitý - trvalý svit červené a zelené LED.

3.6.2 Výměna

Rozhodnete-li se akumulátor vyměnit popř. odpojit, postupujte podle následujících pokynů:

1. Vypněte vysílač a odšroubujte šrouby zadního krytu vysílače.

2. Rozpojte akumulátorový konektor.

3. Uvolněte stahovací pásek akumulátoru.

Rada:

Upozornění:

Po odpojení akumulátoru na dobu delší než 1minuta se vymaže nastavení času a data.

Vys íl ač e DC-1 6 pro vozu jt e vý hr ad ně s orig inálními nebo výrobce m schválenými akumulátory.

2.2.

computer radio control system

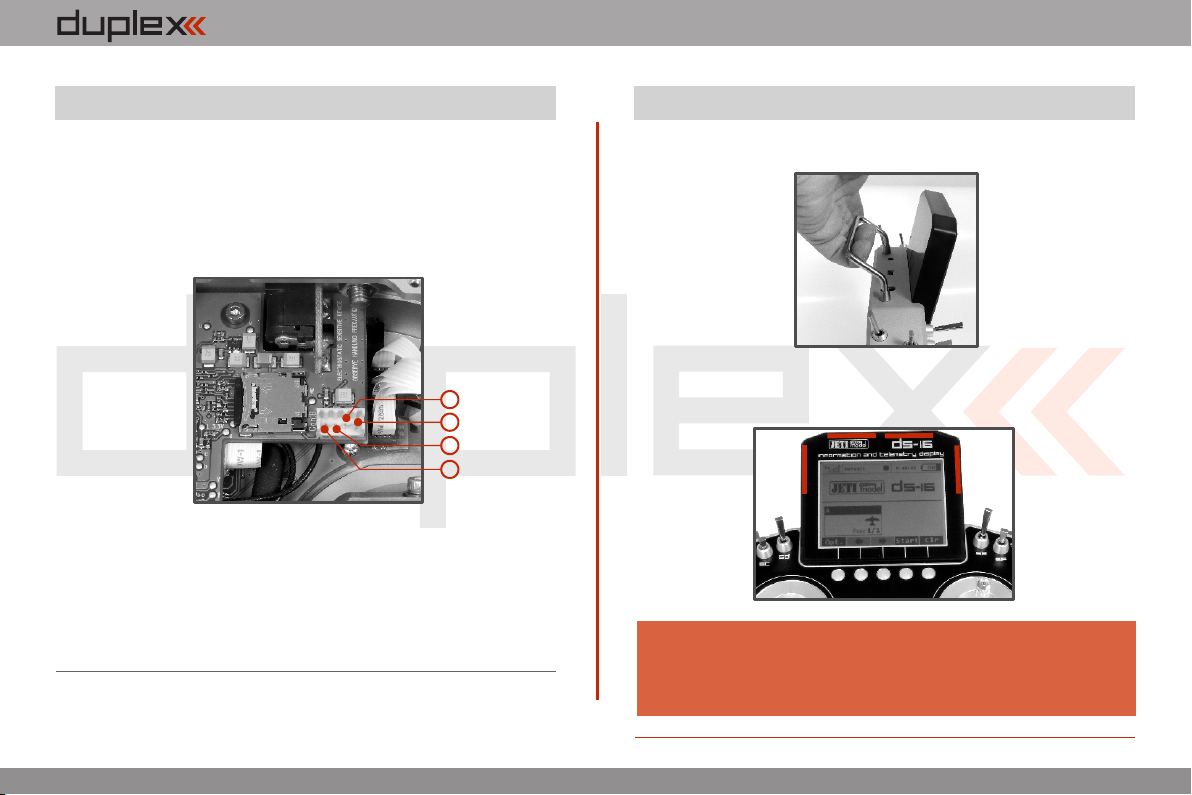

3.7 Konektor PPM Out

Vysílač má dostupný výstup PPM přes konektor označený jako B. Na

konektoru je k dispozici nestabilizované napětí akumulátoru

vysílače v rozsahu 3,2-4,2V (max. 1A), využitelné jako napájení pro

připojený VF modul a výstup PPM signálu. Výstupní funkce vysílače

jsou vyjádřeny ve formě standardního unifikovaného elektrického

signálu - PPM.

1. Rezerva (nezapojujte)

2. Kladný pól napájení

3. Záporný pól napájení

4. PPM výstup (3V logika)

3.8 Manipulace

S vysílačem DC-16 se pohodlně manipuluje, pokud jej držíte za konzolu antény tak, jak je zobrazeno na obrázku.

Varování:

Jestliže již vysílačem DC-16 ovládáte model, vyhněte se kontaktu vysílací antény s částmi těla a současně jakémukoliv zastínění. Mohlo by to mít za následek snížení dosahu.

2.2.

computer radio control system

4 Popis vysílače DS-16

21 22 22

4.1 Vnější popis

1. Pravý křížový ovladač 1,2 - vysílač DS-16 podporuje nastavení

libovolného módu viz. kapitola Křížové ovladače ->změna módu.

2. Levý křížový ovladač 3,4 - vysílač DS-16 podporuje nastavení

libovolného módu viz. kapitola Křížové ovladače ->změna módu.

3. Sada přepínačů Sa, Sb, Sc, Sd, Se, Sf, Sg, Sh s možností vlastní

konfigurace

4. Digitální trimy levého křížového ovladače T3, T4

5. Digitální trimy pravého křížového ovladače T1, T2

6. Pravý postranní otočný ovladač 5

7. Levý postranní otočný ovladač 6

8. Otočný ovladač 7

9. Otočný ovladač 8

10. LCD displej

11. Funkční tlačítka F1-5 - funkce tlačítek je vyznačena na displeji

12. Tlačítko pro zapnutí/vypnutí vysílače

13. 3D tlačítko

14. Tlačítko menu

15. Tlačítko esc

16. Anténa

17. Nabíjecí konektor

18. USB konektor

19. Konektor pro připojení sluchátek

20. LED indikátor

21. Reproduktor

22. Montážní otvory pro uchycení držáků vysílače

23. Očko pro popruh

2.2.

computer radio control system

4.2 Vnitřní popis

25 26

23. Akumulátorový konektor

24. Akumulátor

25. Konektor PPM Out

26. Křížový ovladač - plynový

27. Křížový ovladač

2.2.

computer radio control system

4.3 Křížové ovladače

Upozornění:

Varování:

4.3.1 Nastavení délky pák ovladačů

Páky křížových ovladačů jsou výškově nastavitelné. Velice pohodlně

si můžete nastavit délku páky. Páka je rozdělena na dvě části. Pro

nastavení délky páky postupujte:

Vždy při manipulaci s DS-16 bez zadního krytu vypněte vysílač a odpojte akumulátor (vysuňte konektor). Nepřipojujte síťový adaptér nebo USB kabel.

Omezte kontakt s deskami plošných spojů vysílače na minimum. Hrozí

poškození elektrostatickým nábojem!

1. Uchopte horní část páky

(s vroubkováním) a povolte

dotažení (proti směr u hodinových ručiček).

2. Vyšroubujte páku na

požadovanou délku.

3. Spodní č ást páky

ot áč ej te p ro ti s měr u hodinových ručiček, čímž dotáhnete spodní část páky.

4. Zajistěte horní díl proti

spodnímu otočením proti sobě (tzv. kontra)

Varování:

4.3.2 Nastavení úhlu natočení ovladačů

Pro lepší ergonomii ovládání je možné nastavit úhel natočení křížových ovladačů.

1. Vypněte vysílač a odšroubujte šrouby zadního krytu vysílače. Rozpojte akumulátorový konektor.

2.2.

computer radio control system

2. Uvolněte oba upevňovací šrouby křížového ovladače.

3. Otočte křížový ovladač do požadované polohy.

4. Utáhněte oba upevňovací šrouby.

5. Zapojte akumulátorový konektor. Namontujte zpět zadní kryt

vysílače a zašroubujte všechny šrouby.

4.3.3 Nastavení síly centrovací pružiny

Nevyhovuje-li Vám odpor při pohybu s křížovými ovladači, jednoduše si můžete nastavit sílu centrovací pružiny v jedné z os.

1. Vypněte vysílač a odšroubujte šrouby zadního krytu vysílače. Rozpojte akumulátorový konektor.

2. Vyznačenými šrouby měníte sílu centrovací pružiny.

Otáčením šroubu p roti sm ěru hodinových ručiček zmenšujete sílu dané pružiny. Následkem je menší odpor při

3. Zapojte akumulátorový konektor. Namontujte zpět zadní kryt

vysílače a zašroubujte všechny šrouby.

4.3.4 Nastavení síly a způsobu aretace

Preferujete hladký způsob aretace nebo dáváte přednost aretaci s kroky? Vysílač DS-16 můžete nastavit přesně podle svých potřeb a způsobu ovládání modelů. Jak je vyznačeno na obrázku, každý způsob aretace se nastavuje jiným šroubem.

1. Vypněte vysílač a odšroubujte šrouby zadního krytu vysílače.

Rozpojte akumulátorový konektor.

2. Chcete-li nastavit hladkou aretaci, uvolňujte postupně šroub

označený jako „ - Nastavovací šroub aretace s kroky “ (proti A směru hodinových ručiček). Uvolňujte šroub do okamžiku, kdy na pohybu ovladače přestanou být „čitelné“ kroky. N a s t a v o v a c í m šroubem označeným jako „ - Nastavovací šroub hladké aretace “ B dotahujte (ve směru hodinových ručiček) do požadované tuhosti.

2.2.

computer radio control system

Chcete-li nastavit aretaci s kroky, dotahujte postupně šroub

označený jako „ - Nastavovací šroub aretace s kroky “ (ve A

směru hodinových ručiček). Dotahujte šroub do okamžiku, kdy

na pohybu bude nastavena požadovaná odezva jednotlivých

kroků ovladače. Nastavovacím šroubem označeným jako „ - B

Nastavovací šroub hladké aretace “ uvolněte (ve směru

hodinových ručiček).

3. Zapojte akumulátorový konektor. Namontujte zpět zadní kryt

vysílače a zašroubujte všechny šrouby.

4.3.5. Nastavení dráhy ovladače plynu

Dráha ovladače plynu je nastavitelná tak, aby vyhovovala vašemu

stylu létání.

1. Vypněte vysílač a odšroubujte šrouby zadního krytu vysílače.

Rozpojte akumulátorový konektor .

2. Použijte šrouby vyznačené na obrázku k vymezení rozsahu dráhy

plynové páky. Dotahováním šroubu ve směru hodinových ručiček

zkracujete dráhu plynu.

3. Připojte akumulátorový konektor. Namontujte zpět zadní kryt

vysílače a zašroubujte všechny šrouby.

Po provedení změn v nastavení dráhy ovladače je nutné znovu provést kalibraci ve vysílači, vi z se kce 9.6. 3 Kalibr ace

proporcionálních ovladačů.

2.2.

computer radio control system

4.3.6 Změna módu vysílače

Při změně z módu 1 na 2 nebo z módu 3 na 4 je zapotřebí změnit

aretovaný kanál zprava doleva nebo naopak. Změnu lze provést

prohozením křížových ovladačů mezi sebou. Postup:

1. Vypněte vysílač a odšroubujte šrouby zadního krytu vysílače.

Rozpojte akumulátorový konektor.

2. Uvolněte a vytáhněte šrouby vrchní desky plošného spoje -

deska plošného spoje ve tvaru písmene „T“.

3. Demontujte „T“ desku plošného spoje tak, že uchopíte desku

„T“ v oblasti spodního výřezu a tlačte ji opatrně směrem od

vysílače, až ji odpojíte z konektorů. Po odpojení desky „T“ z

konektorů základní desky ji povytáhněte směrem k baterii a

vyklopte ji směrem k displeji.

4. Odpojte konektory kabelů vedoucích z křížových ovladačů na

základní desku vysílače (3 konektory z jednoho křížového ovladače ).X, Y, S

5. Vyjměte kabely křížových ovladačů z upevňovacích držáků na

základní desce vysílače.

6. Uvolněte oba upevňovací šrouby z každého křížového

ovladače.

7. Vytáhněte oba křížové ovladače směrem k sobě (přes zadní část

vysílače).

8. Prohoďte křížové ovladače mezi sebou a zasuňte je zpět.

S S

2.2.

computer radio control system

9. Utáhněte oba upevňovací šrouby každého křížového ovladače.

10. Zapojte konektory kabelů vedoucí z křížových ovladačů na

základní desku vysílače. Orientujte se podle popisků na kabelu a

desce plošného spoje.

11. Kabely křížových ovladačů naformujte a opět je zajistěte v

držácích.

12. Namontujte zpět „T“ desku plošného spoje. Nejprve zasuňte

konektory z „T“ desky plošného spoje do rámu vysílače a pak

opatrně zasuňte „T“ desku do konektorů základní desky

vysílače. Dbejte zvýšené opatrnosti na vodiče pod deskou „T“,

aby nekladly odpor při zasouvání. Pokud vodiče kladou odpor

nebo jsou v některých místech mechanicky namáhány, vodiče

přizpůsobte a montáž proveďte opakovaně.

13. Utáhněte upevňovací šrouby „T“ desky plošného spoje.

14. Připojte akumulátorový konektor. Namontujte zpět zadní kryt

vysílače a zašroubujte všechny šrouby.

Upozornění:

Po změně módu proveďte kalibraci křížových ovladačů a nastavte v nastavení vysílače mód křížov ých ov la da čů, viz. ka pi tola 9.6.1konfigurace. Změny módu 1 na 3 nebo 2 na 4 se provedou pouze v nastavení vysílače a není potřeba mechanických změn.

4.3.7. Montáž páky s přepínačem/tlačítkem do křížového ovladače

Chcete-li provozovat vysílač DS-16 s přepínačem/tlačítkem v páce křížového ovladače, můžete využít nabízeného volitelného příslušenství:

• Páka s 2 polohovým přepínačem

• Páka s 3 polohovým přepínačem

• Páka s tlačítkem

• Páka s potenciometrem

Pro montáž přepínače/tlačítka do křížových ovladačů

Rada:

doporučujeme využít odborných servisních středisek.

1. Vypněte vysílač a odšroubujte šrouby zadního krytu vysílače. Rozpojte akumulátorový konektor.

2. Uvolněte a vytáhněte šrouby vrchní desky plošného spoje -

deska plošného spoje ve tvaru písmene „T“.

3. Demontujte „T“ desku plošného spoje tak, že uchopíte desku

„T“ v oblasti spodního výřezu a tlačte ji opatrně směrem od

vysílače, až ji odpojíte z konektorů. Po odpojení desky „T“ z konektorů základní desky ji povytáhněte směrem k baterii a vyklopte ji směrem k displeji.

4. Odpojte konektory kabelů vedoucích z křížových ovladačů na

základní desku vysílače (3 konektory z jednoho křížového ovladače ).X, Y, S

5. Vyjměte kabely křížových ovladačů z upevňovacích držáků na

základní desce vysílače.

6. U v o ln ě t e o b a u p e vň o va c í š r o u b y k ř í žo v éh o

ovladače.

2.2.

computer radio control system

Vytáhněte

křížový

ovladač

směrem k

sobě (přes

zadní část

vysílače).

Následující

montáž bude

prováděna

mimo

vysílač.

8. Odšroubujte horní část (s vroubkováním) páky (proti směru

hodinových ručiček)

9. Vodiče páky s přepínačem/tlačítkem postupně prostrčte

otvorem páky křížového ovladače.

S S

10. Výškově nastavte páku křížového ovladače.

Upozornění:

Po instalaci páky s přepínačem/tlačítkem je možné výškově nastavovat páku kniplu, jen uvolníte-li zajišťovací šroub. Jinak by mohlo

dojít k ukroucení vodičů přepínače/tlačítka.

2.2.

computer radio control system

11. Vodiče dále prostrčte stejným otvorem jako kabel snímače

křížového ovladače (středem uchycení ovladače).

12. Vodiče provlečte otvorem desky plošného spoje a zapájejte je

na vyznačené pájecí plošky podle barevného značení tak, aby

byly stejné barvy vodičů pod sebou.

13. Nastavte křížový ovladač do všech krajních poloh, aby se

vymezila délka vodičů v pohyblivé části ovladače a mírně ještě

kabel potáhněte směrem od ovladače. Vodiče by měly v

pohyblivé části ovladače mít dostatečnou rezervu, aby se

nedotýkaly pohyblivých části a nebyly namáhané ohybem.

14. Zastrčte křížový ovladač zpět do vysílače.

15. Utáhněte oba upevňovací šrouby křížového ovladače.

16. Zapojte konektory kabelů vedoucí z křížového ovladače.

(3 konektory z jednoho křížového ovladače )X, Y, S

17. Kabely křížových ovladačů opět zajistěte v držácích.

18. Namontujte zpět „T“ desku plošného spoje. Nejprve zasuňte

konektory z „T“ desky plošného spoje do rámu vysílače a pak

zasuňte „T“ desku do konektorů základní desky vysílače. Dbejte

zvýšené opatrnosti na vodiče pod deskou „T“, aby nekladly

odpor při zasouvání. Pokud vodiče kladou odpor nebo jsou v některých místech mechanicky namáhány, vodiče přizpůsobte a montáž proveďte opakovaně.

19. Utáhněte upevňovací šrouby „T“ desky plošného spoje.

20. Zapojte akumulátorový konektor. Namontujte zpět zadní kryt

vysílače a zašroubujte všechny šrouby.

Konfigurace přepínače v páce křížového ovladače

2.2.

computer radio control system

Varování:

Správné umístění plochého ohebného kabelu, jenž napájí displej.

Dodržujte rozmístění kabeláže tak, jak je ukázáno na obrázku. Dráty musí být umístěny tak daleko od magnetického prvku , jak je to jen možné. Je nutné a) za mezit t rvalému ko ntakt u kabelů s tímto magnetickým elementem, neboť hrozí poškození komponent při možném vzájemném tření.

4.4 Výměnné přepínače

Veškeré přepínače na vysílači je možné snadno demontovat a vyměnit za jiný typ. Vysílač DS-16 automaticky detekuje typ přepínače. K dispozici jsou tyto varianty:

• 2 polohový přepínač krátký a dlouhý

• 2 polohový přepínač bez aretace, dlouhý

• 3 polohový přepínač krátký a dlouhý

Jednak můžete přepínače různě prohazovat mezi sebou, nebo chcete-li jinou konfiguraci, můžete využít volitelného příslušenství a vyměnit si jej.

Konfigurace přepínačů z výroby vysílače DS-16 : Sa - 3 polohový přepínač krátký Sb - 2 polohový přepínač dlouhý Sc - 2 polohový přepínač krátký Sd - 2 polohový přepínač dlouhý Se - 3 polohový přepínač dlouhý Sf - 2 polohový přepínač krátký Sg - 2 polohový přepínač bez aretace dlouhý Sh - 2 polohový přepínač krátký

2.2.

computer radio control system

4.4.1 Postup demontáže:

1. Vypněte vysílač a odšroubujte šrouby zadního krytu vysílače.

Rozpojte akumulátorový konektor.

2. Klíčem pro matice přepínačů (není součástí balení vysílače)

uvolněte matici přepínače z čelní strany vysílače a vyšroubujte

ji.

2 2

3. Ze zadní strany vysílače. Uchopte přepínač a potáhněte k sobě,

aby se přepínač uvolnil z drážky v rámu vysílače.

4. Nyní odpojte plochý flexibilní vodič z konektoru základní desky

plošného spoje vysílače. Ploché flexibilní vodiče spojující základní desku plošného spoje

vysílače s přepínači mají orientaci vyznačenou na konci vodiče. Na a) obou koncích vodiče je jedna ze stran barevně označena . Tato b) označení musí být orientována podle obrázku níže.

4.4.2 Postup montáže:

1. Zasuňte plochý flexibilní vodič do konektoru přepínače podle

orientace vyznačené výše.

2. Zastrčte přepínač do drážky rámu vysílače.

3. Zašroubujte matici přepínače z čelní strany vysílače klíčem pro

matice přepínačů (není součástí balení vysílače).

4. Zapojte plochý flexibilní vodič do základní desky plošného

spoje vysílače podle orientace vyznačené výše. Plochý flexibilní vodič by měl být zapojený do konektoru na základní desce s označením, které se shoduje s označením přepínače na čelním panelu vysílače.

5. Zapojte akumulátorový konektor. Namontujte zpět zadní kryt

vysílače a zašroubujte všechny šrouby.

2.2.

computer radio control system

Při prvním zapnutí vysílače DS-16 po změně konfigurace přepínačů budete na tuto skutečnost upozorněni. Překontrolujte veškeré funkce nastavené přepínačům.

Upozornění:

Při výměně přepínače označeného Sa je nutné demontovat z rámu vysílače přepínače Sb a Sc.

Při výměně přepínače označeného Sc je nutné demontovat z rámu vysílače přepínač Sb.

Při výměně přepínače označeného Sh je nutné demontovat z rámu vysílače přepínače Sg a Sf.

Při výměně přepínače označeného Sf je nutné demontovat z rámu vysílače přepínač Sg.

4.5 Trimy

Trimy se používají k jemnému vystředění modelu, většinou za letu. Nastavení trimů se automaticky ukládá tak, že po vypnutí a zapnutí jsou trimy nastavené jako před vypnutím.

Každý model má vlastní nastavení trimů. Taktéž všechny letové režimy modelů mohou mít různé konfigurace trimů.

V menu „trim” je možné zapnout funkci automatického trimování. Nastavení kroku a rozsahu trimu se provádí v „Hlavní

menu -> Jemné ladění /let. režimy -> Digitální trim”

2.2.

computer radio control system

4.6 Akumulátor

Vysílač DS-16 je napájen akumulátorem typu Li-on a obsahuje

elektronické obvody pro správu a nabíjení akumulátoru. V zapnutém

stavu vysílače je na displeji v horní stavové liště zobrazen aktuální

stav akumulátoru. Z výroby je akumulátor připojen.

4.6.1 Nabíjení

Vysílač DS-16 lze nabíjet dodávaným síťovým adaptérem, nebo přes

USB.

Pro rychlé nabíjení použijte síťový adaptér, při kterém je doba

nabíjení cca 3h. Vysílač při nabíjení může být zapnutý nebo vypnutý.

Stav nabíjení je signalizován LED nebo v zapnutém stavu vysílače na

displeji.

Postup nabíjení:

1. Zapojte síťový adapter do rozvodné sítě.

2. Kabel s konektorem vedoucí ze síťového adaptéru zapojte do

vysílače. Zhasne-li zelená LED, akumulátor není plně nabit.

Červená LED bude indikovat stav nabití akumulátoru.

• Akumulátor je vybitý - pomalé blikání červené LED, zelená

LED nesvítí.

• Akumulátor je téměř nabitý - trvalý svit červené LED, zelená

LED nesvítí.

• Akumulátor je plně nabitý - trvalý svit červené a zelené LED.

4.6.2 Výměna

Rozhodnete-li se akumulátor vyměnit popř. odpojit, postupujte podle následujících pokynů:

1. Vypněte vysílač a odšroubujte šrouby zadního krytu vysílače.

2. Rozpojte akumulátorový konektor.

3. Uvolněte stahovací pásek akumulátoru.

Rada:

Upozornění:

Po odpojení akumulátoru na dobu delší než 1minuta se vymaže nastavení času a data.

Vys íl ač e DS -1 6 pro voz uj te v ýh ra dn ě s orig inálními nebo výrobce m schválenými akumulátory.

2.2.

computer radio control system

4.7 Konektor PPM Out

Vysílač má dostupný výstup PPM přes konektor označený jako B. Na

konektoru je k dispozici nestabilizované napětí akumulátoru

vysílače v rozsahu 3,2-4,2V (max. 1A), využitelné jako napájení pro

připojený VF modul a výstup PPM signálu. Výstupní funkce vysílače

jsou vyjádřeny ve formě standardního unifikovaného elektrického

signálu - PPM.

1. Rezerva (nezapojujte)

2. Kladný pól napájení

3. Záporný pól napájení

4. PPM výstup (3V logika)

4.8. Manipulace

Vysílač DS-16 je vybaven úchytem pro pohodlnou manipulaci, viz obrázek.

Antény vysílače DS-16 jsou umístěny na vyznačených místech na obrázku níže.

Varování:

Jestliže vysílačem DS-16 ovládáte model, vyhněte se kontaktu vysílací antény s částmi těla a současně jakémukoliv zastínění. Mohlo by to mít za následek snížení dosahu.

2.2.

computer radio control system

5 Bezdrátové režimy

Vysílač z důvodů maximální spolehlivosti obsahuje dva nezávislé

vysílací moduly DUPLEX 2,4 GHz. Vysílací moduly mají oddělené

antény, tzn. jsou na sobě z pohledu vysílaní nezávislé. Podle

součinnosti obou modulů je vysílač v režimu:

• Režim „Výchozí“ - primární modul se sekundárním jsou oba

aktivní a střídaji se v komunikaci s přijímačem. Toto chování pomáhá

zlepšit bezpečnost provozu a rovněž zlepšuje pokrytí všech

vyzařovacích úhlů.

• Režim „Double “ - vysílací moduly komunikují nezávisle na

sobě se dvěma různými přijímači. Přijímače mohou být spojené přes

inteligentní slučovač, např. JETI Enlink, nebo základní funkce řízení

jsou rozděleny mezi oba přijímače. Jedna část modelu je ovládaná

přes jeden přijímač z jednoho vysílačového modulu a druhá část

modelu z druhého přijímače. Zálohován je případný výpadek

jednoho z přijímačů nebo vysílacího modulu.

• Režim „Učitel/Žák“ – dedikovaný vysílačový modul je

vyhrazen pro komunikaci s žákovský/učitelským vysílačem. S

modelem se komunikuje vždy pouze přes učitelský vysílač. Je-

li vysílač v režimu „Učitel“, primární modul komunikuje s modelem

a sekundární modul komunikuje s žákovským vysílačem přes

bezdrátový modul JETI učitel-žák. V režimu „Žák“ vysílač komunikuje

sekundárním modulem s učitelským vysílačem přes bezdrátový

modul JETI učitel-žák. Provozujete-li vysílače jeden v režimu „učitel“

a druhý v režimu „žák“, vysílače mezi sebou komunikují přes

dedikované vysílací moduly a nepotřebujete navíc žádné další vybavení.

2.2.

computer radio control system

6 Zapnutí a vypnutí DC/DS-16

6.1 Zapnutí vysílače

Vysílač se zapíná dlouhým stiskem tlačítka „Power“ . Rozsvítí se (1)

zelená LED a na displeji se zobrazí úvodní obrazovka. V tomto

okamžiku vysílač čeká na potvrzení zapnutí - stisknutí tlačítka

F5(Ano) . Po potvrzení se zobrazí hlavní obrazovka a vysílač je (2)

připraven k provozu. Zapnutý stav vysílače DC/DS-16 se indikuje

zelenou LED.

(2)

(1)

* Nepotvrdíte-li zapnutí a uplyne-li časový limit, vysílač se

automaticky vypne. V nastavení vysílače DC/DS-16 lze deaktivovat

potvrzení zapnutí „Hlavní menu -> Systém -> Konfigurace-> Rychlé

zapínání”.

Dopo ručujeme provozova t vysílač s aktivovanou funkcí

Rada:

potv rzen í při z apnu tí, pro tože ta to funkce zabraň uje náhodnému zapnutí a vybití akumulátoru např. při transportu.

6.2 Vypnutí vysílače

Vysílač se vypíná stiskem tlačítka „Power“. Před vypnutím jste vždy dotázáni na potvrzení. Vysílač je možno vypnout v nouzových situacích bez potvrzení dlouhým stiskem kombinace kláves „Power“ a „esc“. Takto vysílač nevypínejte v normálních provozních

Rada:

Chcete-li zjistit, v jakém stavu je akumulátor, jestliže je vysílač při nabíjení vypnutý, stiskněte tlačítko „Power“ a na displeji se zo braz í uví tací obra zovk a se sta vem akum uláto ru a pot vrze ním z apnut í. Ne potvrdíte -li z apnut í, vysí lač s e automaticky po vypršení časového limitu vypne. Tato funkce je aktivní při nabíjení vždy, i když není povoleno potvrzení při zapnutí.

6.3 Restart vysílače

V případě, že vysílač vykazuje nekorektní chování, existuje několik způsobů, jak vysílač restartovat.

1. Standardně vypnout a zapnout vysílač s potvrzením tlačítkem

„Power“.

2. Vypnutí vysílače bez potvrzení dlouhým stiskem kombinace

kláves „Power“ a „esc“.

3. Odpojení konektoru akumulátoru, stisk tlačítka „Power”

pro potvrzení restartu a opětovné připojení konektoru akumulátoru.

[ odšroubujte zadní kryt vysílače a odejměte jej; Odpojte konektor a) b) baterie; Stiskněte klávesu "Power", dojde k vybití vnitřních c) kondenzátorů; Připojte vysílačovou baterii; Přišroubujte zadní kryt d) e) vysílače; Znovu zapněte systém ]f)

2.2.

computer radio control system

7 První zapnutí

Vysílač zapnete, stisknete-li dlouze tlačítko „Power“ a potom

potvrdíte tlačítkem „F5(Ano)”, viz. kapitola Zapnutí a vypnutí DC/DS-

16. Na displeji se zobrazí hlavní obrazovka a načte se výchozí model

letadla.

Po zapnutí vysílače se během načítání zaváděcí obrazovky zobrazí

tlačítko „F3" pro přímý výběr modelu. Pro zobrazení této nabídky

musíte mít vypnutou volbu Rychlé zapínání v nabídce Systém ->

Konfigurace.

7.1 Hlavní obrazovka

Hlavní obrazovka je základním zobrazením vysílače. V této obrazovce se zobrazují základní provozní informace, jako např. stav akumulátoru, čas, letový režim atd. , a zároveň si zde můžete sami uživatelsky nastavit informace, které jsou pro Vás důležité, např.

časovače, telemetrie, atd.

Hlavní obrazovka se skládá ze stavového řádku, kde se nacházejí

informace:

1. Síla signálu

2. Stav akumulátoru

3. Čas

4. Ikona záznamu telemetrie

5. Název modelu

6. Název aktuálního letového režimu

7. Zámek plynu

8. Indikace zhašení,volnoběh

Největší částí hlavní obrazovky je uživatelská pracovní plocha. Je to prostor pro grafické zobrazení uživatelských bloků, ve kterých si můžete nechat zobrazit telemetrické informace z modelu, jako např. výška, proud, rychlost, ale také hodnoty časovačů. Pracovní plocha je tvořena z uživatelských bloků. Uživatelské bloky obsahují popis a hodnotu. Pracovní plocha obsahuje několik stránek. Počet stránek je dán množstvím uživatelských bloků. Vytváříte-li nový uživatelský blok a není-li místo v již existujících stránkách, pak se založí automaticky nová stránka.

computer radio control system

Spodní lišta hlavní obrazovky obsahuje:

1. Opt. - rychlé nastavení vysílače: Kontrast, Telemetrie, Hlasitost,

Čas zapnutého podsvitu, Intensitu podsvitu.

2. Šipka - pohyb doleva ve stránkách pracovní plochy.

3. Šipka - pohyb doprava ve stránkách pracovní plochy.

4. Vymaž - vynulování časovačů.

5. Stop/Start - začátek a konec letu, spoušť časovačů, záznam

telemetrie.

Z hlavní obrazovky se do hlavního menu dostanete přes tlačítko

„menu“. Chcete-li zpět, opět v „Hlavní menu“ stisknete tlačítko

„menu“ nebo „esc“.

Stisknutím jakéhokoliv tlačítka trimu nebo stisknutím 3D tlačítka v

hlavní obrazovce vyvoláte menu „Trim“.

7.2 Navigace v menu

V menu vysílače se pohybujete pomocí těchto tlačítek:

1. Tlačítko „menu“ přepíná mezi hlavní obrazovkou a hlavním

menu vysílače.

Zmáčknete-li toto tlačítko při editaci hodnoty, můžete rychleji

Rada:

měnit hodnotu. Jedním otočením o 10 hodnot.

2. Tlačítko „esc“ postup o úroveň zpět v úrovních menu.

Zmáčknete-li toto tlačítko při editaci hodnoty, vrátíte se o úroveň zpět a editovaná hodnota se neuloží.

3. 3D tlačítko 3a - pohybem proti směru hodinových ručiček se

pohybujete v menu nahoru a při změně snižujete hodnotu.

- pohybem ve směru hodinových ručiček se pohybujete 3b menu dolů a při změně zvyšujete hodnotu.

- stlačením potvrdíte volbu/vstoupíte do menu.3c

4. Funkční tlačítka pod displejem - „F1 - 5". Funkce tlačítek

je zobrazena na displeji podle aktuálních možností.

computer radio control system

7.2.1 Pohyb v MENU

Aktuální výběr v menu (kurzor) je označený inverzně. Pohybem 3D

tlačítka doleva/doprava se kurzorem pohybujete po řádcích.

Je-li na řádku více položek pro nastavení, pak stiskněte „3D tlačítko”

a můžete vybírat z položek na řádku. Právě vybranou položku z

řádku poznáte tak, že není vyplněna. Potvrzením „3D tlačítka”

vyberete položku a doleva/doprava „3D tlačítkem” ji měníte.

Opětovným stisknutím „3D tlačítka” potvrdíte uložení hodnoty a

vrátíte se na výběr položky na řádku. Mezi položkami na řádku se

pohybujete doleva/doprava „3D tlačítkem”. Chcete-li se vrátit zpět

na výběr jednotlivých řádků, stiskněte tlačítko „esc“.

7.2.2 Základní struktura menu

* Model

- Výběr modelu

- Nový model

- Základní konfigurace

- Parametry funkcí

- Přiřazení serv

- Kalibrace serv

- Připojená zařízení

* Jemné ladění/let. režimy

- Letové režimy

- Digitální trim

- Trimy letových režimů

- Dvojité/Expo výchylky

- Křivky funkcí

- Diferenciace křidélek

- Gyro/Governor (Heli)

- Omezovač motoru (Heli)

- Mix Motýlek, Delta, Ailevator Mix (Aero)

- Butterfly (Aero)

- Kopaný výkrut

- Volné mixy

* Pokročilá nastavení

- Další možnosti modelu

- Nastavení kniplů/spínačů

- Bezdrát. modul/Učitel-Žák

- Logické spínače - Zvuky na událost

- Sekvencer

- Akcelerometr (pouze DS-16)

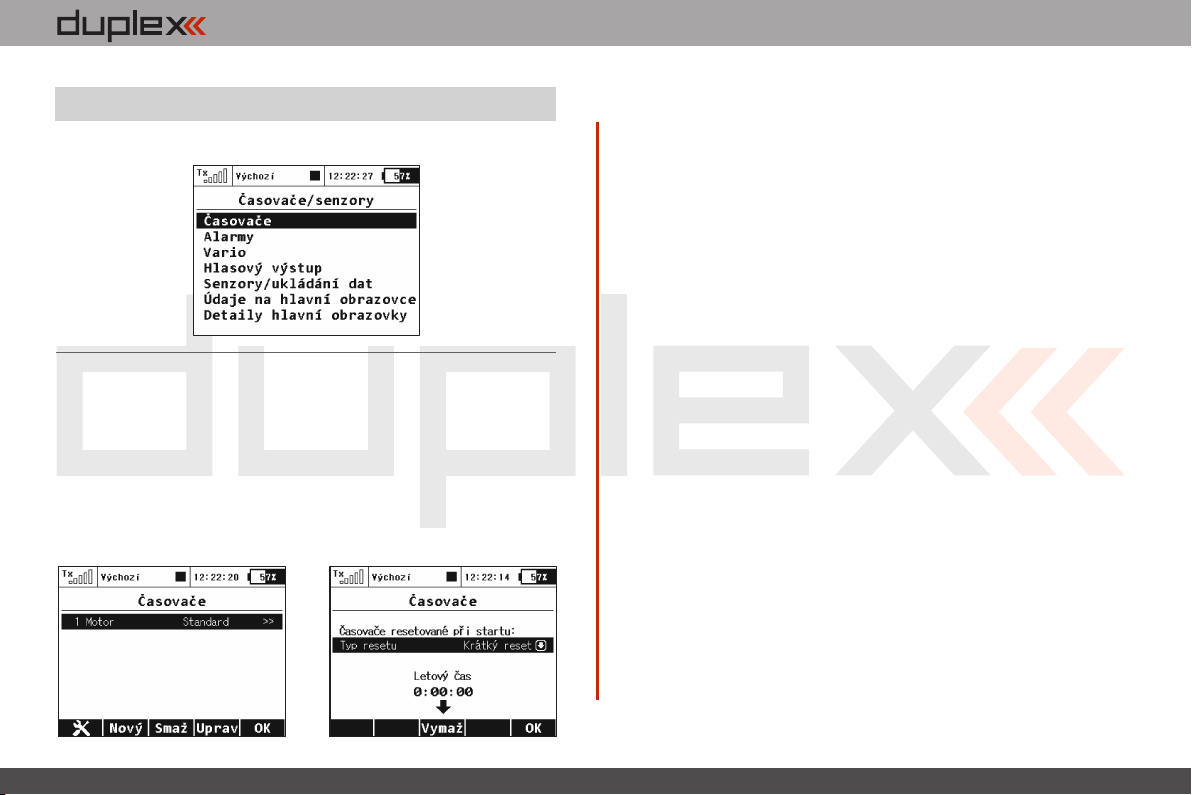

* Časovače/Senzory

- Časovače

- Alarmy

- Vario

- Hlasový výstup

- Senzory/ukládání dat

- Údaje na hlavní obrazovce

- Detaily hlavní obrazovky

* Aplikace

- Analýza dat

- Audio přehrávač

- Jetibox

- Hry (Had, Tetris, Šachy…)

* Systém

- Konfigurace

- Test serv/dosahu

- Zobrazení vstupů

- Výstup přijímače

- Systémové zvuky

- Hlasitost audia

- USB

- Info

3.3.

computer radio control system

7.3 Průvodce vytvoření modelu

V této části Vás provedeme krok po kroku vytvořením nového modelu letadla, vrtulníku a loďky. Každý krok průvodce bude okomentovaný s přiloženými obrazovkami menu vysílače. Projdete-

li postupně průvodcem, pochopíte vytváření modelu a na tomto základě si velice rychle vytvoříte vlastní model.

7.3.1 Letadlo

Průvodce Vás provede vytvořením jednoduchého modelu letadla. Jednomotorový větroň s křidélky tvořenými dvěma servy, výškovka a směrovky osazeny po jednom servu.

Přiřazení serv:

1. Plyn

2. Křidélko 1

3. Křidélko 2

4. Výškovka

5. Směrovka

Před začátkem vytváření modelu se ujistěte, že máte nastaven správný mód vysílače „Hlavní menu -> Systém -> Konfigurace- >MÓD 1-4“. Od tohoto nastavení se odvíjí přiřazení letových funkcí ovladačům vysílače.

V první řadě je zapotřebí vytvořit model ve vysílači a nakonec spárovat vysílač DC/DS-16 s přijímačem, se kterým chcete provozovat daný model, viz. kapitola Přijímač-> Spárování.

Upozornění:

Kvůli bezpečnosti doporučujeme u elektrických modelů demontovat vrtuli.

1. Zapněte vysílač. Na hlavní obrazovce

stiskněte klávesu „menu“. Zvolte položku „Model“ a stiskněte „3D

tlačítko”.

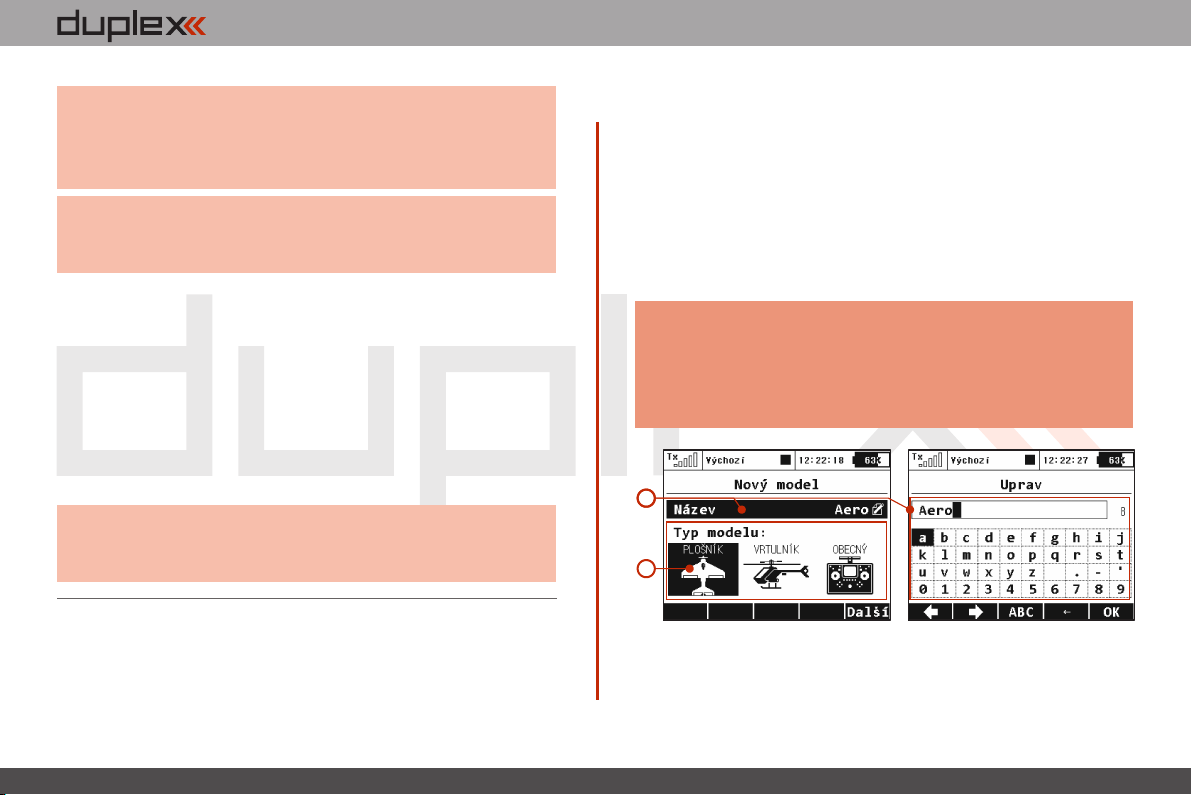

2. Zvolte položku „Nový model“ a stiskněte

„3D tlačítko”.

3. Zadejte název modelu a jako typ modelu

zvolte „PLOŠNÍK“. Potvrďte tlačítkem

„F5(Další)”.

4. Vyberete osazení křídel. Protože máte 2

serva na křidélka, nastavíte položku „Typ křídla“ na 0 K LA P|2K ŘID. O statní

nastavení, jako typ ocasní plochy, počet motorů, počet aerodynamickým spoilerů a počet podvozkových serv, naměníte. Pokračujete tlačítkem „F5(Další)”.

3.3.

computer radio control system

5. Zobrazení letových funkcí a přiřazení k

ovladačům vysílače. Můžete zkontrolovat, jestli letové funkce jsou správně přiřazeny ovladač ům v ysílače. Není-li to tak, překontrolujte nastavení módu vysílače. Potvrdíte tlačítkem „F5(Další)”.

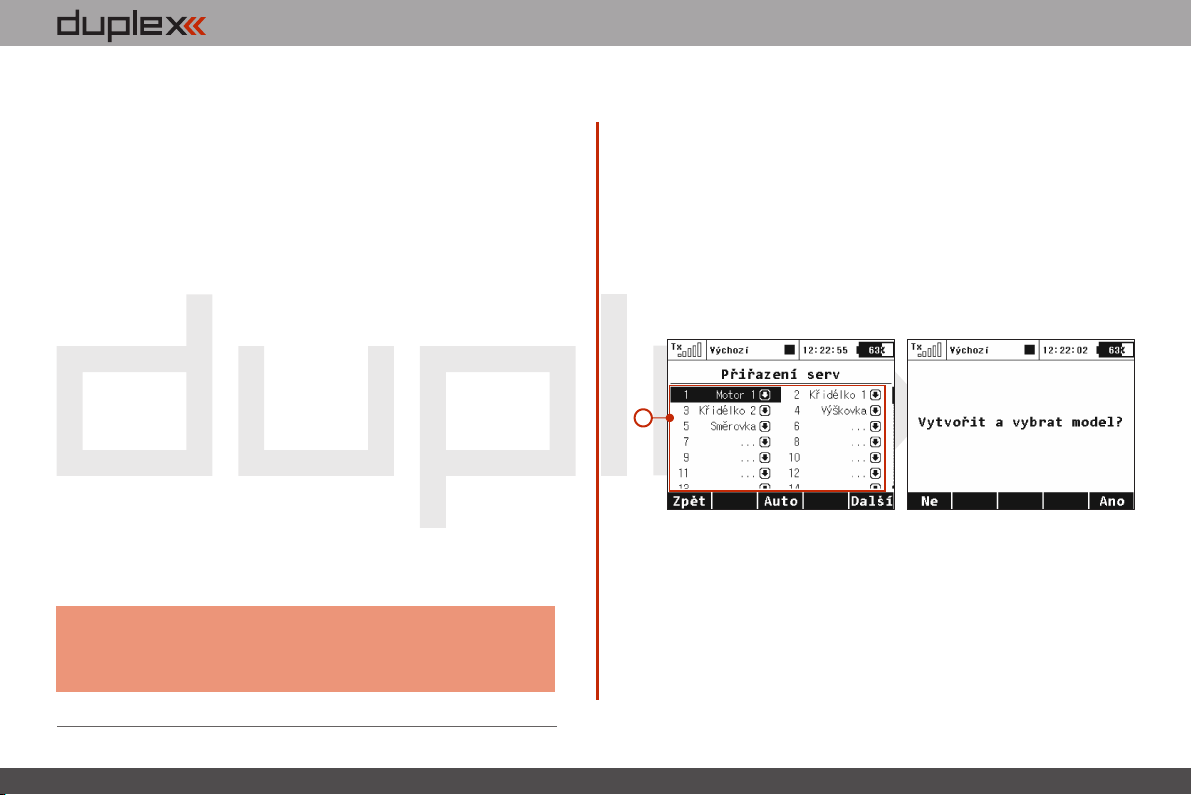

6. Přiřazení funkcí výstupům přijímače.

Chcete-li změnit přiřazení, pak editujte pozice seznamu. Jinak potvrďte tlačítkem

„F5(Další)”.

7. Zobrazí se upozornění, jestli chcete

opravdu vytvořit nový model. Potvrdíme tlačítkem „F5(Ano)”.

8. Doladění středů serv, omezení výstupní

výchylk y, obracení smyslu výchylek, zpoždění atd. Do tohoto menu se ještě vrátíte po spárování přijímače s vysílačem.

Spárujte vysílač s přijímačem, viz. kapitola Přijímač-> Spárování.

Vysílač je spárován s přijímačem a je připojen k napájení. V poslední fázi doladíme konfiguraci výstupních funkcí->serv, viz. kapitola

7.3.4 Seřízení výstupů přijímače.

U takto osazeného křídla se většinou ještě používá mix křidélek ve funkci aerodynamické brzdy. Postup konfigurace si popíšeme. Např. "prav ým p ost rann ím o toč ným ov lad ače m" b u dem e proporcionálně nastavovat aerodynamickou brzdu.

a) Z úvodní obrazovky stiskněte klávesu

„menu“. Zvolte položku „Jemné ladění /let. režimy“

a stiskněte „3D tlačítko”.

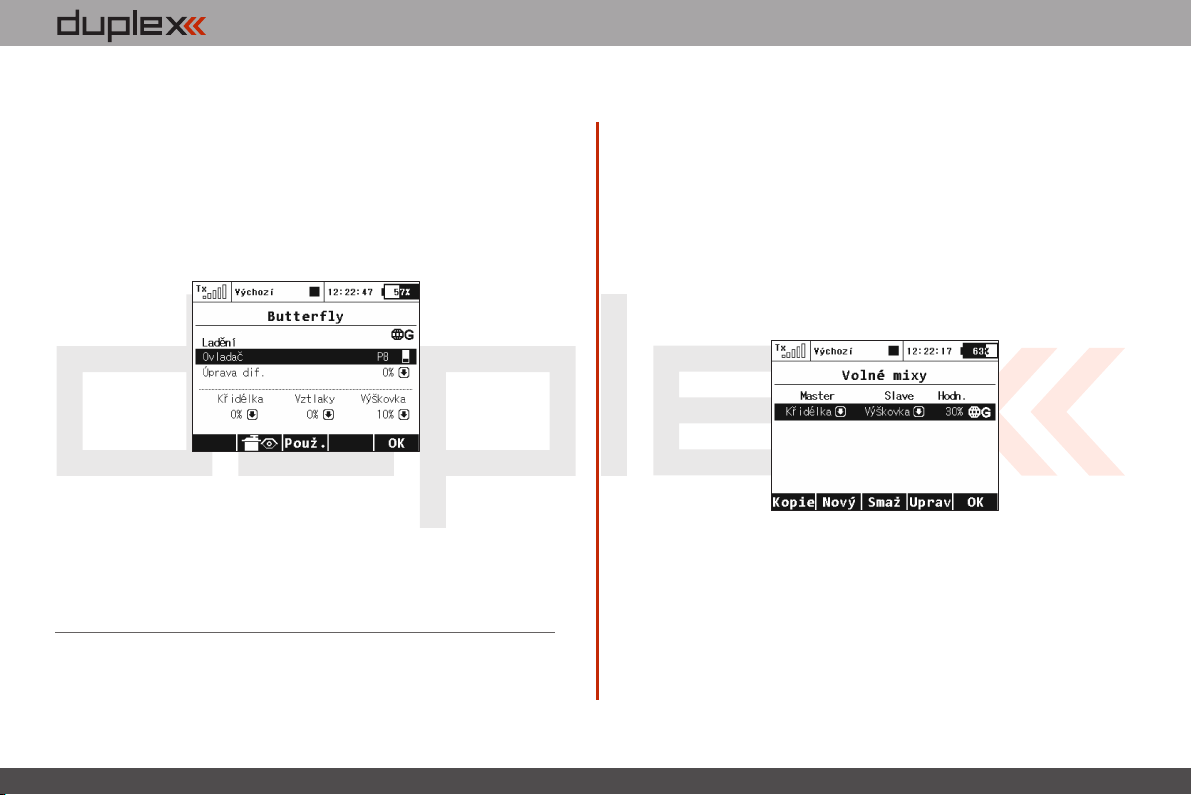

b) Zvolte položku „Butterfly“ a stiskněte

„3D tlačítko”.

c) Zvolte položku „Spínač” a pohněte

" pr av ý m p o st ra n ní m o t oč ný m ovl ada če m". Potv rdí me t la čít ke m

„F5(Ok)”. Nyní už stačí jen zvolit výchylku aerodynamické brzdy.

3.3.

computer radio control system

Rada:

Nenechte serva křidélek ve funkci aerodynamických brzd na maximálních výchylkách. Měli byste mít ještě jistou rezervu pro ovládání klonění, při aktivních aerodynamických brzdách.

7.3.2 Vrtulník

Průvodce Vás provede vytvořením jednoduchého modelu vrtulníku. Vrtulník je ovládán deskou cykliky složenou ze tří serv s orientací 120° a motor není řízen governorem.

Přiřazení serv kanálům

přijímače:

1. Plyn

2. Klopení (Swash 1F)

3. Kolektiv (Swash 2L)

4. Klonění (Swash 3R)

5. Bočení (Rudder)

6. Gyro (Gyros sens.)

Před začátkem vytváření modelu se ujistěte, že máte nastaven správný mód vysílače „Hlavní menu -> Systém -> Konfigurace- >MÓD 1-4". Od tohoto nastavení se odvíjí přiřazení letových funkcí ovladačům vysílače.

V první řadě je zapotřebí vytvořit model ve vysílači a nakonec spárovat vysílač DC/DS-16 s přijímačem, se kterým chcete provozovat daný model , viz. kapitola Přijímač-> Spárování.

1. Zapněte vysílač. Na hlavní obrazovce

stiskněte klávesu „menu“. Zvolte položku „Model“ a stiskněte „3D

tlačítko”.

2. Zvolte položku „Nový model“ a stiskněte

„3D tlačítko”.

3. Zadejte název modelu a jako typ modelu

zvolte „VRTULNÍK“. Potvrďte tlačítkem

„F5(Další)”.

4. Vyberete typ desky cykliky „3 Serva

(vych 120°)“ vrtulníku. Druhou položku menu „Pozice čelního serva“ změníte na „Zadní“ - tím se otočí orientace desky cykliky o 180°. Dalším krokem je potvrzení tlačítkem „F5(Další)”.

Upozornění:

Kvůli bezpečnosti doporučujeme u elektrických modelů odpojit motor nebo demontujte rotorové listy.

3.3.

computer radio control system

V menu „Základní konfigurace“ se při vytváření modelu vrtulníku definuje používaná deska cykliky modelu. V návodu k vrtulníku naleznete potřebné informace pro konfiguraci desky cykliky. Výběr v tomto menu ovlivní funkce a volby vysílače.

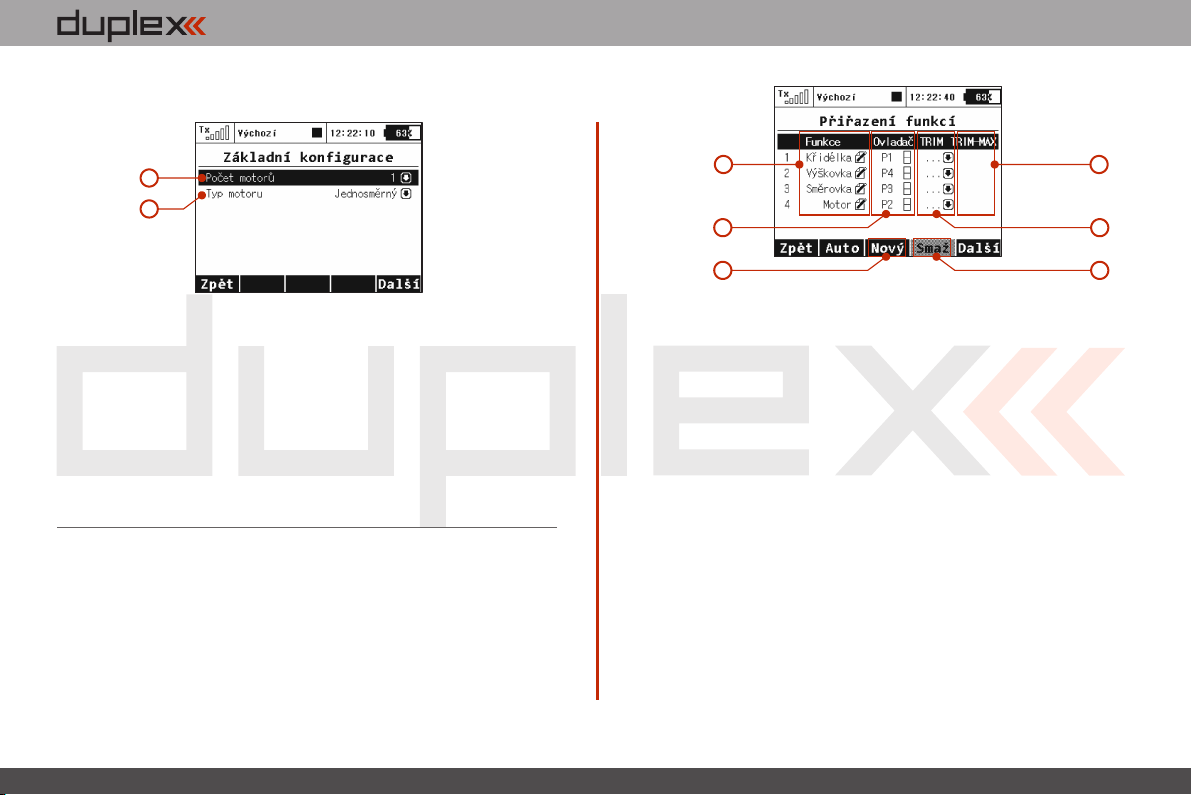

5. V menu „Přiřazení funkcí“ se zobrazí

seznam letových funkcí s přiřazením ovladačů. Nevyhovuje-li Vám přiřazení, editujte položku „Ovladač“ a vyberte požadovaný ovladač k označené letové funkci. Potvrdíte tlačítkem „F5(Další)”.

6. Menu „Přiřazení serv“ je přiřazení

výstupních funkcí vysílače k análům (výstupům) přijímače. Chcete-li změnit přiřazení, pak editujte pozice seznamu.

Jinak potvrďte tlačítkem „F5(Další)”.

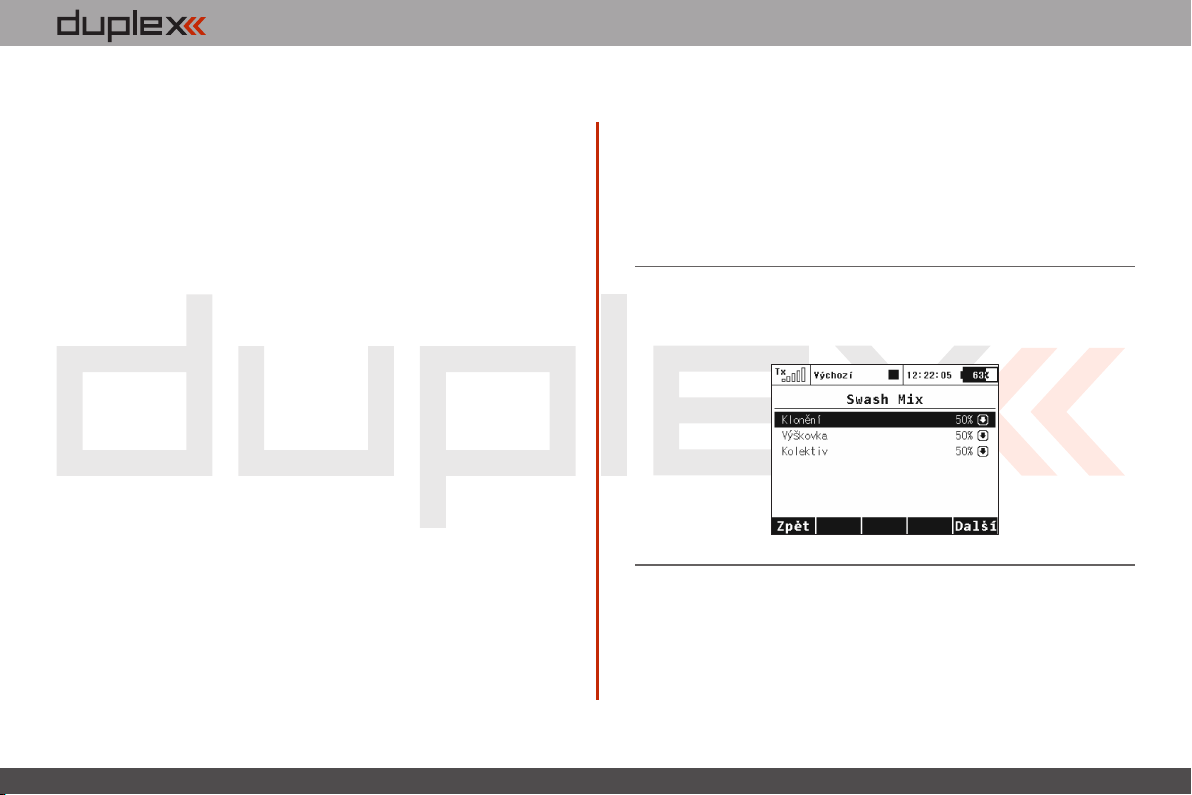

7. Menu „Swash Mix“ je konfigurace

rozsahu jednotlivých letových funkcí vrtulníku mixovaných na desce cykliky. Rozsahy jednotlivých letových funkcí jsou vyjádřeny v procentech. Podle návodu k vrtulníku a způsobu létání si nastavte rozsahy letových funkcí (použijte přípravek pro nastavení desky cykliky).

8. „Klonění“ - křidélka (klonění)

„Výškovka“ - klopení (výškovka) „Kolektiv“ - kolektiv

Dále přejděte tlačítkem „F5(Další)”. Zobrazí se upozornění, jestli chcete

opravdu vytvořit nový model. Potvrdíte tlačítkem „F5(Další)”.

9. Doladění středů serv, omezení výstupní

výchylk y, obracení smyslu výchylek, zpoždění atd. Do tohoto menu se ještě vrátíme po spárování přijímače s vysílačem. Postupujte podle kapitoly Přijímač->

Spárování.

10. Vysílač je spárován s přijímačem a je připojen k napájení. V

poslední fázi doladíme konfiguraci výstupních funkcí serv, viz. kapitola 7.3.4 Seřízení výstupů přijímače.

V menu „Jemné ladění /let. režimy“ nakonfigurujeme další rozšířené funkce pro ovládání modelu.

Průběh křivky kolektivu - viz. „Jemné ladění /let. režimy -> Křivky funkcí“ Průběh křivky plynu - viz. „Jemné ladění /let. režimy -> Křivky funkcí“ Dvojí výchylky - viz. „Jemné ladění /let. režimy -> Dvojité/Expo výchylky“ Letový režim - Autorotace - viz. „Jemné ladění /let. režimy -> Letové režimy“ Gyro/Governor - viz. „Jemné ladění /let. režimy -> Gyro/Governor“

3.3.

computer radio control system

7.3.3 Loď

Vysílač je vybaven průvodcem pro vytvoření jiných modelů než jsou

letadla nebo vrtulníky. V průvodci vysílače je volba obecného

modelu. Jestliže Váš model nelze zařadit do kategorie letadla nebo

vrtulníku, použijte obecný model. Následující postup bude

popisovat sestavení modelu lodi. Model je řízen základními funkcemi: motorem, kormidlem a dalšími rozšiřujícími funkcemi jako generátor zvuku motoru, osvětlením modelu, sirénou a generátorem kouře. První tři funkce jsou proporcionální a zbývající funkce jsou neproporcionální.

Přiřazení serv kanálům přijímače:

1. Motor

2. Kormidlo

3. Zvukový modul (zvuk motoru)

4. Osvětlení modelu

5. Zvukový modul (siréna)

6. Kouřový modul

V první řadě je zapotřebí vytvořit model ve vysílači a nakonec spárovat vysílač DC/DS-16 s přijímačem, se kterým chcete provozovat daný model, viz. kapitola Přijímač-> Spárování.

1. Zapněte vysílač. Na hlavní obrazovce

stiskněte klávesu „menu“. Zvolte položku „Model“ a stiskněte „3D

tlačítko”.

2. Zvolte položku „Nový model“ a stiskněte

„3D tlačítko”.

3. Zadejte název modelu a jako typ modelu

zvolte „OBECNÝ“. Potvrďte tlačítkem

„F5(Další)”.

4. První položkou v menu „Základní

konfigurace“ je počet ovládaných motorů v modelu. Tuto položku nebudete editovat a přejdeme na druhou položku, kterou je způsob ovládání motoru. Otáčí-li se motor jedním (Single) nebo oběma směry (Double). Editujte tuto položku „Typ moto ru“ a nastavte „O bousm ěrný “. Potvrďte tlačítkem „F5(Další)”.

3.3.

computer radio control system

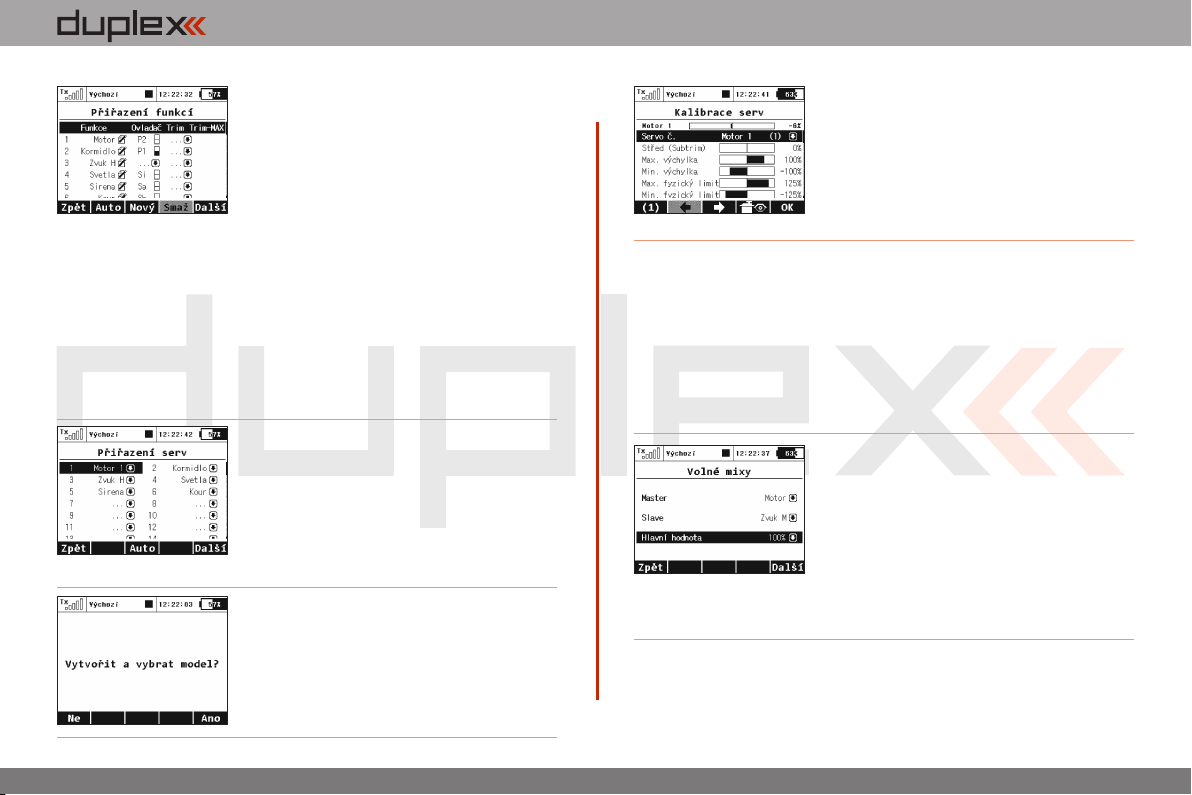

5. Tlačítke m „F3( Nov ý)” postu pně

vytvoříte všechny funkce a přiřadíte ovladače v ysílač e. Editací p oložky „Ovladač“ přistoupíte k výběru ovladače, viz. kapitola „Vyberte ovládací vstup“. Jediná výjimka je funkce zvukového modulu (zvuk motoru), které ovladač nepřiřadíte, protože bude ovládána mixem motoru. Zvuk motoru bude úměrný otáčkám motoru. Pro funk ci sirény využijete přepínač „Sa“ (přepínač bez aretace).

Po vytvoření všech funkcí potvrďte konfiguraci tlačítkem „F5(Next)”.

6. Přiřazení výstupních funkcí vysílače

kanálům (výstupům) přijímače. Vytvořili-li jste funkce v předchozím menu v pořadí, ve kterém mají být na výstupech přijímače, nemusíte nikterak přenastavovat tuto k on f ig u ra c i. P ot vr ďt e t la čí tk em

„F5(Další)”.

7. Zobrazí se upozornění, jestli chcete

opravdu vytvořit nový model. Potvrdíme tlačítkem „F5(Další)”.

8. Doladění středů serv, omezení výstupní

výchylk y, obracení smyslu výchylek, zpoždění atd. Do tohoto menu se ještě vrátíme po spárování přijímače s vysílačem. Postupujte podle kapitoly Přijímač-> Spárování. Potvrďte tlačítkem „F5(Další)”.

Vysílač je spárován s přijímačem a je připojen k napájení. V této fázi doladíte konfiguraci výstupních funkcí->serv viz. kapitola 7.3.4

Seřízení výstupů přijímače.

V posledním kroku nakonfigurujete volný mix z funkce plynu na zvukový modul (zvuk motoru). Výsledkem by mělo být, že přepínačem se aktivuje mix a podle ovladače plynu (otáček motoru) se bude ovládat zvukový modul. Přejděte do menu „Jemné ladění

/let. režimy->Volné mixy“.

a). Tlačítkem „F2(Nový)” založíte volný

mix. V položce „Master“- vstup mixu vyplníte „Motor“ a v položce „Slave“výstup mixu zadáte „Zvuk M“. Položka „Hlavní hodnota“ určuje přenos vstupu na výstup mixu. Tlačítkem „F5(Další)” založíte volný mix a přejdete na přehled volných mixů.

3.3.

computer radio control system

b). Přiřazení přepínače pro aktivaci a

deaktivaci volného mixu. Tlačítkem „F4(Uprav)” přejdete do

rozšířené konfigurace volného mixu a editací položky „Spínač“ přiřadíte ovladač pro aktivaci/deaktivaci mixu.

7.3.4 Seřízení výstupů přijímače

Přejděte do menu „Model->Kalibrace serv“. Tlačítky „F2" a „F3" procházíte výstupy přijímače. Pro doladění výstupu serv projděte následující body.

„Reverzace serva“ - obracený smysl výchylek

Pohybujte proporcionálními ovladači a sledujte, jakým směrem se pohybují serva. Pohybuje-li se některé servo v opačném směru, položku „Reverzace serva“ u konkrétního výstupu změníte. Pokračujte tak dlouho, dokud všechny výstupy (serva) nemají správný smysl.

„Střed (Subtrim)“ - doladění středové polohy výstupní funkce

serv. Mechanicky by měly být páky a táhla serva seřízeny tak, aby položka „Střed (Sub-trim)“ nenabývala hodnotu, která by omezila rozsahy výchylek.

Upozornění:

„Max./Min. fyzický limit“ - maximální rozsah výstupní funkce

Vymezení maximálních rozsahů serva tak, aby serva pohybem svým nebo svých táhel nepřekračovaly mechanické dorazy (překážky). Nastavení rozsahu letových funkcí provádějte přes funkci dvojitých výchylek.

Vždy se snažte nastavit mechanický střed serva tak blízko k nulové výchylce, jak je to možné. Jestliže nastavíte vysokou hodnotu Sub-trimu, je možné, že se tím omezí celková možná dráha serva.

Nechejte ovladače ve středových polohách a postupně procházejte výstupy a položkou „Střed (Sub-trim)“ korigujte středové polohy

3.3.

computer radio control system

8 Přijímač

8.1 Popis

5 4

1. Přijímač má 9 kanálů označených 1-9. Konektory pro

připojení serv jsou univerzální pro většinu serv (JR- konektor).

2. Bat - vstup pro připojení napájení přijímače a serv. Využívejte

vždy více vstupů než jen jeden pro napájení přijímače se servy. Můžete využít V-kabel nebo další neobsazené vstupy přijímače. K n ap áj en í p ři jí ma čů m ůž et e po už ít N iC d č lá n ky, stabilizované napětí z regulátoru, nebo Li-xx články s použitím stabilizace, např. JETI MAX BEC atd.

3. SAT - vstup/výstup pro PPM signál. Přijímač může buď

zpracovávat PPM anebo generovat PPM signál. K tomuto v s t u p u můžete připojit satelitní přijímač JETI DUPLEX Rsat2. T í m do cí lí te v ět šíh o p oč tu p ři jí mac íc h a nt én a z výš en í spolehlivosti v situacích, kdy dochází k zastínění nebo nevhodné orientaci antén.

4. EXT - vstup pro telemetrické senzory. Chcete-li připojit více

než jeden telemetrický senzor, využijte JETI EXPANDER E4.

5. A1/A2 - antény přijímače. Je vhodné, aby antény k sobě

uzavíraly úhel 90°

8.2 Instalace

Přijímač zabalte do molitanu a umístěte co nejdál od zdrojů rušení (serva, pohonný elektromotor). Antény přijímače umístěte tak, aby jejich aktivní konce spolu navzájem svíraly úhel 90° a byly od sebe co možná nejvíce vzdálené. Dbejte na to, aby poloměr ohybu nebyl menší než 1cm. Aktivní vysílací část antény nesmí být umístěna v blízkosti kovových předmětů. Má-li model uhlíkový trup, je vhodné umístit aktivní konce antén mimo trup.

8.3 Párování

Chcete-li, aby vysílač komunikoval s přijímačem, musíte jej navzájem spárovat. Tím si vysílač zapamatuje adresu přijímače a nalezne-li jej znovu při příštím zapnutí, automaticky s tímto přijímačem naváže komunikaci, nekomunikuje-li vysílač již s jiným přijímačem. Párování je nutné udělat jen jednou.

Postup:

1. Vypněte vysílač a přijímač.

2. Zastrčte propojku „BIND PLUG“ do přijímače do vstupu EXT.

3. Připojte napájení k přijímači.

4. Zapněte vysílač. Přijímač se spáruje s primárním vysílacím

modulem.

3.3.

computer radio control system

8.4 Test dosahu

Testem dosahu ověřujete správnou funkci vysílače a přijímače.

Před prvním letem každého letového dne byste měli provést test

dosahu. Také při jakýchkoliv pochybnostech funkce vysílače nebo

přijímače. Při testu dosahu se sníží vysílací výkon vysílače na 10%.

Při testování dosahu umístěte model i vysílač do výšky nejméně 80

cm od země. Správně pracující vysílač a přijímač by v uvedeném

testovacím režimu měl spolehlivě ovládat model na vzdálenost

alespoň 50 m. Pokud tomu tak není, ověřte především správnou

instalaci antén přijímače. Není-li ani pak test úspěšný, zařízení

nepoužívejte a kontaktujte prodejce nebo některé ze servisních

středisek.

8.5 Fail safe

Všechny přijímače systému Duplex 2,4GHz disponují funkcí „fail

safe“, funkcí reagující na přerušení spojení. V okamžiku, kdy přijímač

z nějakého důvodu přestane přijímat informace z vysílače, přejde po

nastavené době do jednoho z režimů.

„Repeat“ - Opakování poslední platné výchylky na výstupy (výchozí

hodnota pro všechny přijímače)

„Out off“ - Na výstupech není žádný řídicí signál, tzn. serva neudržují

svoji pozici

„Fail safe“ - výstupy přejdou do předem nastavených výchylek

Každý výstup přijímače může být nakonfigurován do libovolného z

výše popsaných režimů. Doporučujeme u každého výstupu nastavit

režim „fail safe“ s hodnotou takovou, aby se model nacházel ve stabilizovaném stavu. Např. funkce výškovky, směrovky ve středových polohách, elektrický motor vypnutý, spalovací motor na volnoběhu, vysunuté aerodynamické brzdy.

Postup konfigurace funkce fail safe u přijímače.

1. Spárujte přijímač s vysílačem, viz. kapitola 8.4 Spárování. Nechte

přijímač a vysílač zapnutý.

2. Ve vysílači přejděte do menu „Systém->Jetibox“ a postupujte

podle obrázku. Pohyb v menu je realizován funkčními tlačítky F1-F4.

3. V menu „Set Output Pin“ vyberte výstup přijímače (tlačítkem

doleva/doprava), který chcete konfigurovat, a postupujte dále (tlačítkem dolů).

4. V menu „Signal Fault Yn“, kde n je číslo výstupu, který

konfigurujete. Tlačítkem doprava editujete funkci výstupu při výpadku spojení (nastavte „fail safe“). Tímto se na výstupu přijímače n aktivovala funkce „fail safe“.

5. Hodnota „fail safe“ se nastavuje, zmáčknete-li tlačítka dolů a

přejdete do menu „Fail Safe“. Tlačítky doleva/doprava editujete hodnotu „fail safe“ v rozmezí 0,8 až 2,2ms.

Postupně nastavte všechny zapojené výstupy přijímače průchodem bodů 3-5.

Posledním parametrem je doba od výpadku spojení, po které se uplatní „fail safe“ nebo ostatní akce po přerušení spojení.

V menu „SignalFaultDelay“ je definice doby, za jakou dojde po přerušení spojení na výstupech k přednastaveným výchylkám. Změna hodnoty stisknutím tlačítka doleva/doprava.

3.3.

computer radio control system

Základní parametry

R4C

(R4C

mini)

(R5

indoor)

R5L

(R5L

indoor)

(R6 EPC*)

(R7

indoor)

(R8 EPC*)

R10

R11 EPC*

R12 EPC*

R14*

R18*

Rsat2

(RMK2)

Rozměry [mm]

35x 20x7

30x23x13

44x20x7

47x20x7

45x24x12

44x20x7

50x30x12

51x24x11

50x28x13

51x24x11

50x28x13

62x38x16

35x23x6

Hmotnost [g]

4,8

8 (7)

5,2 (4,8)

5,4 (5)

11 (14)

5,5

15 (18)131715223030

Délka antény [mm]

2x100

1x200

(internal)

2x100

(2x45)

2x100

(2x45)

2x100

(2x45)

2x200

2x400

2x200 (2x75,

2x150)

Počet výstupních kanálů

445567891011121418

PPM 8/16

Provozní teplota [°C]

-10 až+85

Napájecí napětí [V]

3.2 – 8.4

Průměrný proud [mA]

40404030454030

3030304040

Přenos telemetrických dat v reálném čase

Ano

Programování

JETIBOX

Podpora přijímačových satelitů RSat

Ano

Max. výstupní výkon [dBm]

6615156

151515

Citlivost přijímače [dBm]

-98

-106

-98

-106

8.6 Technické údaje přijímačů Duplex EX

* xternal ower onnector E P C

Externí napájecí konektor

3.3.

computer radio control system

8.7 Použití Připojených zařízení pro nastavení přijímače

Pomocí aplikace „Připojená zařízení“ můžete bezdrátově konfigurovat zařízení v modelech, jako jsou přijímače, senzory, resp. další inteligentní elektronika. Aplikace využívá nejnovější protokol EX Bus a je schopna komunikovat pouze se zařízeními takto ozna čeným i. Měli bys te tedy zk on tr ol ov at o zn ač en í n a sv ýc h přijímačích/senzorech, zda podporují protokol EX Bus, nebo provést aktualizaci příslušného firmwaru v případě, že je zařízení updatovatelné a aktualizace je dostupná.

Ve stručnosti aplikace „Připojená zařízení” (Model -> Připojená

zařízení) nahrazuje integrovaný emulátor Jetiboxu a přináší nové,

inteligentnější způsoby, jak komunikovat s připojenými zařízeními.

Emulátor Jetiboxu však je nadále přítomen. Hlavní okno aplikace

zobrazuje seznam dostupných zařízení. Ta, která jsou rozpoznána,

mají označení pomocí svých registrovaných názvů. Ostatní nejsou

zobrazena buď vůbec, nebo jsou indikována jako číselné ID zařízení.

Zatržítko v pravém sloupci udává, že je zařízení připraveno a

můžeme jej konfigurovat. Po stisku tlačítka „F3 Obnov“ lze

resetovat seznam připojených zařízení tím, že se spustí proces

autodetekce, jenž se bude snažit vyhledat veškerou připojenou

elektroniku. Detekce zařízení probíhá vždy na pozadí.

Na obrázku si všimněte dvou přijímačů, jež byly detekovány a rozpoznány – R8 EX a R9 EX. Pokud nyní stisknete rotační enkodér, můžete jednotlivé přijímače detailně konfigurovat. Poslední položka na obrázku, RC Spínač, je zobrazena vždy a dovolí vám konfigurovat nastavení vztažená k tomuto druhu zařízení. Pamatujte si však, že nastavení RC Spínače jsou uložena ve vysílači a jsou specifická pro každý model. Naopak veškerá nastavení u zbývajících zařízení jsou uložena přímo v nich samotných.

Příklad, jak nakonfigurovat přijímač typu „R8 EX“ pomocí aplikace Připojených zařízení:

Kompletní nastavení přijímače je nejprve staženo do vysílače, a jakmile je tato operace hotova, zobrazí se nabídka podobná té na

3.3.

computer radio control system

obrázku . Každá změna, kterou provedete, je automaticky nahrána a)

zpět do přijímače, takže okamžitě vidíte výsledky prováděných

kroků a není třeba neustále ukládat nastavení. Pro pohodlnost je zde

tlačítko „F3 Obnovit“, po jehož stisknutí dojde ke znovunačtení

všech dat z přijímače. Toho můžete využít především, jestliže

modifikujete nastavení pomocí fyzického Jetiboxu a současně

užitím aplikace „Připojených zařízení“.

Tlačítko „F2" slouží k otevření speciálního dialogu, kde můžete

importovat a exportovat nastavení daného zařízení. Pokud

potřebujete exportovat kompletní nastavení daného (např.)

přijímače, zvolte řádek „Export nastavení“, vyplňte název

výsledného souboru a potvrďte. Obdobně lze provést import

konfigurace. Veškeré exportované soubory jsou uloženy ve složce

„Export“ na SD kartě.

Upozornění:

Předtím, než může být zařízení správně rozpoznáno, musí existovat jeho speciální předdefinované konfigurační schéma, které se nachází ve složce /Devices na SD kartě. Pokud schéma neodpovídá danému zařízení nebo vůbec neexistuje, je vygenerována hláška „Neznámé zařízení“. Pokud se tato chyba v yskytne, je potřeba stáhnout nejnovější aktualizaci pro vysílač DC/DS-16, která ve výchozím stavu obsahuje definice všech podporovaných zařízení zn ačky JETI model. Případně kontaktuj te dodavatele vašeho zařízení, pokud se jedná o výrobek jiného výrobce.

Na obrázku je možné nastavit následující parametry: a)

- Režim výstupu – definuje pracovní režim přijímače. Dostupné

možnosti:

• Servo výstup – standardní režim pro přímé

řízení serv.

• PPM Pozitivní, PPM Negativní – signál pro serva

je sloučen do podoby standardní nebo invertované PPM. Přímý výstup pro serva není podporován.

• EX Bus – nastaví přijímač, aby posílal veškerá

data na r ychlou sériovou linku pro další zpracování. Toto je doporučená volba, pokud připojujete přijímač k Central Boxu nebo jinému inteligentnímu zařízení.

- Výstupní perioda – určuje, jak často bude signál pro serva přeposílán na výstupy přijímače. Lze nastavit výstupní periodu 530ms. Doporučená volba: Auto.

- Počet kanálů – jestliže je nastaven režim výstupu jako pozitivní nebo negativní PPM, můžete definovat, kolik kanálů se na výstupu objeví.

- Fail-Safe – Přesměruje vás na obrazovku .b)

- Výstupy přijímače – Přesměruje vás na obrazovku .c)

- Resetovat do výchozího nastavení… - po potvrzení této volby

bude konfigurace přijímače navrácena do výchozího továrního nastavení.

computer radio control system

Zobrazení parametrů, které se vztahují k funkci fail-safe

(obrázek ):b)

- Fail Safe – tento parametr oznamuje přijímači, jak se chovat v

případě ztráty spojení s vysílačem. Jestliže je „Povolen“, lze

nezávisle nastavit chování každého servovýstupu. V případě,

že je „Zakázán“, nebude při výpadku žádný kontrolní signál

přítomen ani pro výstupy serv, ani pro PPM linku.

- Zpoždění fail-safe – čas v sekundách, kolik musí uběhnout od

momentu ztráty signálu až po aktivaci funkce fail-safe. Tato

volba je zobrazena pouze, když je fail-safe „Povolen“.

- Každý výstup přijímače má pak tři nastavitelné parametry:

• Režim (Opakuj, Vypni pin a Fail-Safe) oznamuje, jak se

specifikovaný výstup bude chovat v případě ztráty signálu.

V případě volby Opakuj bude držena poslední známá

pozice serva. Položka Vypni pin značí, že na daném výstupu

nebude přítomen žádný řídící signál v době výpadku.

Poslední možnost, Fail-Safe, přesune servo do uživatelsky

předdefinované pozice, jež je specifikována sloupcem

„Hodnota“.

• Hodnota – definovaná pozice serva v případě, když

nastane výpadek signálu. Pole je dostupné pouze tehdy,

když je zvolen režim Fail-Safe pro daný výstupní pin. Pro usnadnění nastavování pozice můžete během editace hodnoty stisknout tlačítko „F4 Použij“, což způsobí, že zvolená hodnota se objeví na výstupu serva. Není tedy třeba vypínat VF moduly (pro simulaci výpadku spojení) a nastavení fail-safe se tímto výrazně urychlí.

• Náběh – tento parametr zpomalí přesun serva z operační

pozice do pozice fail-safe.

Obrazovka nastavení přijímače (obr. ) umožňuje přesměrovat c)

kanály vysílače na kterýkoliv výstup přijímače. Pro zjednodušení jsou kanály vysílače popsány číselnou hodnotou i jejich významem. Jako poslední parametr lze nastavit výstupní skupinu pro každé servo zvlášť. Více informací k jednotlivým parametrům naleznete v manuálu k vašemu přijímači.

Upozornění:

Tato funkce je dostupná pouze pro DC/DS-16 verze

2.0 a novější. Verze přijímače musí být 3.10 nebo novější. Firmware v přijímači lze aktualizovat pomocí počítače, k němuž je připojen adaptér Jeti USBa. Více informací naleznete v manuálu k adaptéru USBa.

3.3.

computer radio control system

8.8 RC Spínač

RC spínač je speciální bezdrátové zařízení, které umožňuje

bezdrátově připojit nebo odpojit napájecí napětí vašeho modelu.

Existují dvě varianty tohoto komponentu: Standardní RC spínač (RC

Switch) a Výkonový RC spínač (RC Power Switch). Rozdíl mezi nimi

je patrný z obrázku níže.

Varianty RC Spínače

RC Spínač

Central Box Max Bec 2D

SBEC 40, atd.

Konektor pro magnetický klíč

1. Základní RC spínač je vhodný pro aplikace, kde je použit Central

Box, MaxBec2D nebo jiné inteligentní elektronické zařízení. Tato varianta nabízí jeden výstupní pin, jenž je bezdrátově nastavován do rozepínací nebo spínací napěťové úrovně. Jestliže je RC spínač zasunut na místo magnetického klíče, lze jím vypínat a zapínat palubní elektroniku v modelu.

2. Druhá varianta, výkonový RC spínač (RC Power Switch), je schopna

plně nahradit fyzické kontakty. Je možné přímo připojit serva a jinou

elektroniku, neboť ve spínači je přítomno několik tranzistorů

MOSFET s nízkým odporem. Stačí připojit RC Power Switch mezi

baterii a přijímač, nakonfigurovat příslušné nastavení ve vašem

vysílači a spárovat obdobně jako klasický přijímač.

Výkonový RC Spínač

Přijímač

Vstupní napětí Výstupní napětí

Přijímačová

baterie

Napájecí konektor

Nastavení vztažená k RC spínači naleznete v nabídce Model -> Připojená zařízení -> RC Spínač. Jako první je třeba aktivovat jeho

použití tím, že stisknete rotační enkodér při zvýrazněném prvním řádku. Pak byste měli spárovat váš RC spínač s vysílačem:

• Zastrčte programovací propojku do RC spínače a zapněte jej.

• Stiskněte rotační enkodér nad zvýrazněným řádkem Spárovat

bezdrátový spínač.

• ID nově detekovaného zařízení bude automaticky uloženo.

3.3.

computer radio control system

9 Hlavní menu

Do základního menu se dostanete z hlavní obrazovky stisknutím klávesy „menu“.

1. Hlavní menu má dvě sekce, základní a uživatelskou. V

základní sekci je pevné rozložení menu s řazením do tématických pod-menu.

• Model

• Jemné ladění /let. režimy

• Pokročilá nastavení

• Časovače/senzory

• Aplikace

• Systém

2. Do uživatelské sekce hlavního menu se přepnete tlačítkem

F3(Uživ.). V této sekci si sami můžete vytvořit menu podle Vašich

potřeb.

3. Ve v ýchozím nastavení

menu neobsahuje žádné položky

4. Tla čít kem „ F5 (Up rav )”

přejdete do nastavení uživatelské sekce menu.

5. V l ev é č ás ti je č ís le m

vyjádřeno pořadí položek menu.

6. Tlačítky „F1" a „F2" měníte pořadí označené položky menu.

7. Tlačítkem „F3(Nov ý)” v ytvo říte novo u položku v

uživatelské sekci hlavního menu. Stisknutím „3D tlačítka” na položce menu přejdete na výběr menu pro danou položku.

8. Tlačítkem „F4(Smaž)” smažete označenou položku menu.

9. Tlačítkem „F5(Vše)” vložíte do uživatelského menu veškeré

položky pod-menu. V obou sekcích jsou dostupné funkce zámek plynu a servo monitor

přes tlačítka „F1 (THR)” a „F2 (Receiver output)”.

4. 4.

computer radio control system

9.1 Model

Menu „Model“ obsahuje základní funkce pro práci s modelem, jako:

• Výběr modelu

• Nový model

• Základní konfigurace

• Swash mix (Pouze v režimu „Heli“)

• Parametry funkcí

• Přiřazení serv

• Kalibrace serv

• Připojená zařízení

9.1.1 Výběr modelu

V menu je zobrazen seznam uložených modelů v paměti s jejich jmény, daty založení a typem modelu. Aktuálně zvolený model je označený symbolem zatržení. V menu lze vybrat model a provádět

správu všech uložených modelů, jako kopírování modelu, mazání modelu, organizace pořadí uložení modelů.

1. Výběr modelu

V seznamu modelů vyberte požadovaný model a potvrďte stiskem „3D tlačítka” nebo tlačítkem „F1(Ok)”. Budete vyzváni k potvrzení načtení modelu.

Vysílač nabízí funkci „Model checking" kontrolující sériové číslo přijímače uloženého k modelu se sériovým číslem přijímače, se kterým naváže vysílač komunikaci. Liší-li se sériová čísla, vysílač upozorní na displeji informací, že detekoval jiný přijímač, než který je přiřazený k modelu. V této situaci uživatel rozhodne, zdali:

• Potvrdí změnu - přiřadí nový přijímač k modelu.

• Odmítne změnu - vysílač nebude s nalezeným přijímačem

komunikovat do té doby, než se zapne přijímač přiřazený k modelu.

• Vybere jiný model z paměti vysílače.

Informace o nesouladu přijímačů se také zobrazí po vytvoření nového modelu a spárování nebo navázání komunikace s přijímačem. Tímto úkonem přiřadíte přijímač k modelu pro následující kontroly.

2. Kopírování modelu

Kompletní nastavení modelu můžete zkopírovat a vytvořit tak nový model se stejným nastavením. V seznamu modelů vyberte model,

který chcete zkopírovat, a tlačítkem „F3(Kopie)” vytvoříte kopii. Na konci seznamu se vytvoří kopie vybraného modelu a současně přejdete do editace názvu kopie modelu.

4. 4.

computer radio control system

Rada1:

Jestliže budete chtít provést změnu v nastavení již vytvořeného modelu, pak si raději vytvořte zálohu ve formě kopie. To Vám může pomoci, jestliže byste se chtěli vrátit k nastavení modelu před úpravou.

Rada2:

Vytváříte-li nový model a ten je podobný modelu, který již máte vytvořený v paměti, můžete ho použít jako šablonu a vytvořit z něj kopii.

3. Smazání modelu

Model ze seznamu můžete odstranit z paměti. V seznamu modelů

vyberte model, který chcete smazat, a stiskněte tlačítko „F5(Smaž)”.

Z důvodu bezpečnosti nelze smazat aktivní model.

4. Volba pořadí modelů

U modelu označeného kurzorem můžete měnit jeho pozici

tlačítkem „F1()” o jednu pozici dolů a „F2()” o jednu pozici nahoru.

Vysílač umožňuje ukládat do paměti mnoho modelů, ale obvykle jen

několik modelů má aktuální využití.

Rada:

Často používané modely se snažte řadit na začátek seznamu modelů, abyste nemuseli procházet celý seznam modelů při výběru modelu.

9.1.2 Nový model

Tato položka v menu spouští průvodce vytvoření nového modelu. Průvodce postupně prochází menu pod položkou „Nový model“. Nový model se vytvoří až při potvrzení předposledního menu „Přiřazení serv“, do té doby není model v paměti uložen.

Možnosti nastavení vysílače DC/DS-16 jsou velice rozsáhlé. Z důvodu přehlednosti jsou některá nastavení dostupná pouze při určitých kombinacích osazení křídel, ocasních ploch, brzdících štítů, podvozků a počtu motorů.

Upozornění:

1. Jméno modelu

Do položky „Název“ zadejte název modelu, pod kterým bude uložen v paměti vysílače. Maximálně 12 znaků včetně mezer.

Z důvodu bezpečnosti začněte model vytvářet s vypnutým přijímačem v modelu. Dbejte zvýšené opatrnosti u modelů s elektropohony nebo u dorazů serv, kde může dojít při nevhodné konstrukci náhonu k jejich zničení. U modelů s elektropohony raději demontujte vr tuli při vytváření modelu nebo ladění.

4. 4.

computer radio control system

Označení

Popis

0 KLAP.|1 KŘID.

Pouze jedno servo křidélek

0KLAP.|2 KŘID

Dvě serva křidélek

1KLAP.|2 KŘID

Jedno servo klapek, dvě serva křidélek

2KLAP.|2 KŘID

Dvě serva klapek, dvě serva křidélek

2KLAP.|4 KŘID

Dvě serva klapek, čtyři serva křidélek

4KLAP.|2 KŘID

Čtyři serva klapek, dvě serva křidélek

4KLAP.|4 KŘID

Čtyři serva klapek, čtyři serva křidélek

Potvrzením položky „Název“ přejdete do menu „Úprav“, ve kterém přes „3D tlačítko” zadáte jméno. Tlačítko „F1()” a „F2()” měníte polohu kurzoru.

Tlačítkem „F3(ABC)” měníte malá písmena na velká a naopak. Tlačítkem „F4()” mažete znak na pozici kurzoru. Tlačítkem „F5(OK)” potvrdíte jméno a vrátíte se zpět do menu

„Nový model“. Jméno modelu můžete změnit i po uložení modelu v „Hlavní menu-

>Model->Základní konfigurace”.

2. Typ modelu

Typ modelu rozhoduje, jaké další možnosti vysílač nabídne v průvodci a v dalších nastaveních vysílače. Možnosti na výběr jsou

letadlo, vrtulník , nebo obecný model. Po uložení modelu nelze typ modelu dále měnit.

Tlačítkem „F5(Další)” přejdete do dalšího kroku průvodce menu „Základní konfigurace“, ale jen pokud budou obě dvě položky, jméno a typ modelu, nastaveny.

9.1.3 Základní konfigurace-PLOŠNÍK

Nastavení konfigurace křídla, ocasních ploch, počtu motorů, počtu

aerodynamický spoilerů a počtu podvozkových serv. Podle

nastavené konfigurace v tomto menu se vygenerují letové funkce a

budou přístupné konkrétní mixy.

1. Typ křídla

Vysílač nabízí tyto možnosti osazení křídla, jež se skládá z

křidélkových a klapkových serv.

4. 4.

computer radio control system

Označení

Popis

Standard 1H1V

Standardní ocasní plochy s jednou řízenou

výškovkou a jednou směrovkou

Motýlek 2H

Sdružené ocasní plochy do „V“,

Upozornění: Mix Motýlek bude automaticky aktivován

Ailevator 2H1V

Ocasní plochy se dvěma servy pro výškovku

a jednou směrovkou

Upozornění: Mix Ailevator bude automaticky aktivován

Standard 2H2V

Ocasní plochy se dvěma servy pro výškovku i pro

směrovku

Žádný – Elevon/Delta

Model je řízen sdruženým ovládáním ploch

na křídle a směrovky

Upozornění: Mix Delta/Elevon bude automaticky

aktivován

Žádný

Model bez ocasních ploch

2. Typ ocasních ploch

Vysílač nabízí následující konfigurace ocasních ploch.

Tlačítkem „F5(Další)” přejdete do dalšího kroku průvodce menu

„Přiřazení funkcí“.

9.1.4 Základní konfigurace - VRTULNÍK

Uspořádání desky cykliky

Zadejte jaký typ desky cykliky Váš vrtulník používá. Bližší informace najdete v návodu k Vašemu vrtulníku.

3. Počet motorů v modelu

Počet motorů v modelu. Možnosti konfigurace 0-4 motory. Podle počtu motorů se vygenerují výstupy pro ovládání jednotlivých motorů s přiřazením ovladačů vysílače.

4. Počet ovládaných aerodynamických spoilerů modelu

Možnosti konfigurace 0-2 spoilery. Podle počtu spoilerů se vygenerují výstupy pro ovládání jednotlivých serv s přiřazením ovladačů vysílače.

5. Počet serv v modelu ovládající ch podvozek

Možnosti konfigurace 0-4 serva. Podle počtu podvozkových serv se vygenerují výstupy pro ovládání jednotlivých serv s přiřazením ovladačů vysílače.

4. 4.

• „3 Serva (vých 120°)“ - deska cykliky, kde letové funkce

klopení, klonění a kolektivu jsou ovládány součinností tří serv. V konfiguraci desky cykliky lze posouvat jednotlivé body blíž nebo dále od osy a tím eliminovat nelinearitu serv parametr „Lever lengths“. V případě, že požadujete konfiguraci desky cykliky 3 serva (140°) nebo 3 serva (90°) parametrem „Angle“, doladíte potřebné nastavení s krokem 1°.

• „4 Serva (90°)“ - deska cykliky, u které jsou letové funkce

klopení, klonění a kolektivu ovládány součinností čtyř serv orientovaných po 90°. Konfigurace poskytuje stejné možnosti jako u předchozí desky cykliky.

computer radio control system

• „Mechanická“ - desky cykliky, kde každé servo má

vyhrazenou jednu letovou funkci.

Otočení orientace desky cykliky o 180°

Položka „Pozice čelního serva“ je dostupná pouze u varianty cykliky „3 Serva (vých 120°)“. Podle konfigurace cykliky u modelu lze v

nastavení otočit desku cykliky o 180°.

Úhel desky cykliky Položka „Úhel“ je dostupná pouze u varianty cykliky „3 Serva (vých

120°)“. Úhel svírající mezi sebou body cykliky 1 - 2 a 1 - 3 lze

uživatelsky konfigurovat. Tím lze doladit požadovanou konfiguraci desky cykliky.

Otočení

Položka „Rotace“ je dostupná u varianty cykliky „3 Serva (vých 120°)“ a „4 Serva (def 90°)“. Otočení celé desky cykliky o definovaný

úhel. Tím lze doladit požadovanou konfiguraci desky cykliky.

Délka pák (Servo 1-4)

Posunutí bodů cykliky blíž nebo dál od osy rotace. Touto možností můžete kompenzovat nelineární průběh serv nebo jejich rozdílné vlastnosti.

Governor

V některých případech řízení vrtulníku se pro ovládání motoru

využitá funkce governor - regulace konstantních otáček bez

závislosti na kolektivu. Jestliže je model vrtulníku opatřen tímto

řízením motoru, zapněte tuto funkci. Nastavíte-li tuto funkci, pak se

v menu „Jemné ladění /let. režimy“ zpřístupní konfigurace

governoru.

9.1.5 Swash mix

Velice jemné doladění serv desky cykliky. Zde můžete definovat

velikosti výchylek jednotlivých letových funkcí vrtulníku.

4. 4.

computer radio control system

9.1.6 Základní konfigurace-OBECNÝ

1. Počet motorů v modelu

Počet motorů v modelu. Možnosti konfigurace 0-4 motory. Podle počtu motorů se vygenerují výstupy pro ovládání jednotlivých motorů s přiřazením ovladačů vysílače.

2. Typ motoru

Mají-li motory v modelu pouze jeden směr otáčení, nebo zdali jsou schopny otáčet se v obou směrech.

9.1.7 Přiřazení funkcí

Na základě předchozí konfigurace se vytvoří seznam všech letových funkcí s výchozím přiřazením k ovladačům vysílače.

Menu nabízí možnost přejmenování letových funkcí, přiřazení letové funkce libovolnému ovladači vysílače a dodatečné nastavení trimu k letové funkci.

Výchozí nastavení obnovíte tlačítkem „F2(Auto)”.

5 6

1. Přejmenování letové funkce

Editací položky „Funkce“ přejmenujete letovou funkci z výchozího

názvu na svůj vlastní název.

2. Přiřazení ovladače k letové funkci

Editací položky „Ovladač“ můžete přiřadit libovolný ovladač

vysílače k dané letové funkci. Označení P1-P8 jsou proporcionální

kanály 1-8. Označením Sa-Sj jsou označené přepínače stejně jako na

čelním panelu vysílače.

Výběrem této položky přejdete do menu „Vyberte ovládací vstup“

viz . Přiřazení překontrolujete velice jednoduše podle kapitola 9.7

grafického symbolu vedle popisu ovladače v sekci „Ovladač“, který

zobrazuje aktuální nastavení přiřazeného ovladače.

3. Volba dodatečného trimu

Vysílač umožňuje k jakékoliv letové funkci doplnit dodatečný trim,

čímž můžete lépe vyladit nastavení modelu. Editací položky „Trim“

můžete přiřadit libovolný ovladač pro dodatečný trim zvolené

letové funkce. Výběrem této položky přejdete do menu „Vyberte

ovládací vstup“ viz . Přiřazení překontrolujete velice kapitola 9.7

4. 4.

computer radio control system

jednoduše podle grafického symbolu vedle popisu ovladače v sekci „Trim“, který zobrazuje aktuální nastavení přiřazeného ovladače.

U proporcionálních ovladačů P1-P4 jsou automaticky přiřazeny trimovací tlačítka pod křížovými ovladači. Není nutné je ručně přiřazovat.

4. Rozsah dodatečného trimu

Položkou „Trim-Max“ můžete nastavit maximální vliv trimu na příslušnou letovou funkci, využijete-li funkci dodatečného trimu. Výchozí hodnota je 50%. Při nastavení hodnoty 0% ovladač dodatečného trimu nebude mít žádný vliv na letovou funkci. Při hodnotě 100% ovladač dodatečného trimu bude ovládat letovou funkci v jejím plném rozsahu.

5. Přidání funkce

Tlačítkem „F3(Nový)” můžete přidat vlastní letovou funkci.

6. Smazání funkce

Tlačítkem „F4(Smaž)” smažete označenou letovou funkci.

Ujistěte se, že máte ke všem letovým funkcím přiřazené požadované ovladače vysílače, popř. správné dodatečné trimy. Tlačítkem

„F5(Další)” přejdete do dalšího kroku průvodce menu „Přiřazení serv“.

Upozornění:

Výchozí přiřazení se provede podle nastavení módu vysílače. Není-li výchozí přiřazení správné, překontrolujte nastavený mód vysílače v menu „Hlavní menu -> Systém -> Konfigurace->MÓD 1-4".

9.1.8 Přiřazení serv

Menu zobrazuje, na kterých kanálech přijímače jsou přiřazeny

výstupní funkce vysílače. Přiřazení lze libovolně měnit. Pořadovým

číslem na začátku sloupce je vyjádřen kanál vysílače a vedle něj je

přiřazená výstupní funkce vysílače. V tomto menu můžete realizovat

rozbočení výstupních funkcí, tzn. jedna jakákoliv výstupní funkce

vysílače může být přiřazena libovolnému počtu kanálů přijímače.

Jediným omezením je počet kanálů, který může obsluhovat vysílač

(16 kanálů). Výchozí nastavení se vytvoří na základě předchozího

nastavení. Chcete-li výchozí nastavení obnovit, stiskněte tlačítko

„F3(Auto)”.

1. Přiřazení výstupní funkce vysílače kanálu přijímače

Označte požadovaný kanál přijímače a stiskněte „3D tlačítko”. Nyní

můžete vybrat, kterou funkci přiřadíte zvolenému kanálu přijímače.

Tlačítkem „F5(Další)” přejdete do dalšího kroku průvodce, kterým

je uložení modelu do paměti vysílače.

a) Průvodce požádá o potvrzení vytvoření modelu „Vytvořit a

vybrat model?“. Odpovíte-li na potvrzení tlačítkem „F1(Ne)” ,

vrátíte se zpět do průvodce a můžete model dále konfigurovat.

4. 4.

computer radio control system

Potvrdíte-li tlačítkem „F5(Ano)”, model se uloží do paměti, současně se i aktivuje. Poté automaticky přejdete do menu „Kalibrace serv“. Uložený model můžete samozřejmě kdykoliv konfigurovat i po uložení v menu „Hlavní menu->Model“ položky

„Základní konfigurace“, „Parametry funkcí“ a „Přiřazení serv“.

Rada:

V tomt o okamžik u můžet e spárova t přijímač s vysílačem a násle dně pokračova t v konfiguraci "Kalibrace serv".

9.1.9 Kalibrace serv

Menu pro doladění výstupních funkcí vysílače->kanálů přijímače>serv. Přiřazení výstupní funkce vysílače ke kanálu přijímače je

zobrazeno v horní části menu (první položka pod popisem menu).

1. Zobrazení výchylky kanálu přijímače

V horní části menu je zobrazena aktuální výchylka pro zvolený kanál. Budete-li měnit nastavení v tomto menu, ihned uvidíte, jak se změna projeví na výstupu.

2. Výběr kanálu přijímače

Na první pozici F1 ve spodní liště je aktuálně vybraný kanál.

Tlačítkem F2() a F3() nebo editací položky „Servo č.“ si vybíráte kanál

přijímače, který chcete konfigurovat.

3. Střed (Subtrim)

Touto položkou v menu si nastavíte střední polohu serva na

vybraném kanále přijímače.

Rada:

Snažte se už při stavbě modelu co nejvíce doladit střed mechanicky. Budete-li muset nastavit velkou hodnotu „Střed (Subtrim)“ pro střední polohu ser va, bude výsledná výchylka serva omezená.

4. Max./Min. výchylka

Tato položka definuje koncové hodnoty výstupní funkce vysílače, tzn. jaké hodnoty bude nabývat výstupní funkce vysílače v krajních polohách ovladače. Funkce by měla být použitá k vymezení bezpečného rozsahu serv, aby nedošlo k jejich mechanickému poškození.

Upozornění:

5. Max./Min. fyzický limit

Omezení výchylky kanálu přijímače. Žádnou kombinací nedojde k překročení nastavené hodnoty výchylky serva.

Rada:

Velikost maximální výchylky dále může ovlivnit nastavení trimů, dvojitých výchylek a dalších proporcionálních nastavení.

Zde můžete nastavit omezení výchylky ještě před mechanickým dorazem nebo nějakou překážkou v dráze serva, čímž se vyhnete mechanickému poškození serva.

4. 4.

computer radio control system

6. Reverzace serva

Nastavení obráceného smyslu otáčení serva.

7. Zpoždění nahoru/dolů

Nastavení doby přechodu kanálu z jedné krajní polohy do druhé. Lze definovat pro kladnou změnu a zápornou změnu zvlášť, např. otvírání podvozku je pomalejší než zavírání podvozku.

Rada:

Funkce se dá s výhodou použít pro podvozková serva.

9.2. Fine Tuning

9.2 Jemné ladění /let. režimy

- rozšiřující programové funkce pro modely.

• Letové režimy

• Digitální trim

• Trimy letových režimů

• Dvojité/Expo výchylky

• Křivky funkcí

• Diferenciace křidélek (Menu se zobrazí v konfiguraci křídla 0 KLAP.|2KŘID. a

vyšší)

• Volné mixy

• Mix (Menu se zobrazí jen v konfiguraci ocasní plochy "V-tail") Motýlek

• Butterfly (Menu se zobrazí v konfiguraci křídla “KLAP.|2KŘID." a vyšší)

• Ailevator (Menu se zobrazí jen v konfiguraci ocasní plochy "Ailevator")

• Mix Delta/Elevon (Menu se zobrazí v konfiguraci křídla

"Žádný-Elevon/Delta".)

• Gyro/Governor (pouze u modelů vrtulníků)

• Omezovač plynu (pouze u modelů vrtulníků)

• Kopaný výkrut - Snap Roll (pouze u modelů letadel)

9.2.1 Letové režimy

Letové režimy jsou velice přínosné pro úpravu letových vlastností a ovladatelnosti modelu při různých situacích letu, jako např. start, létaní v termice, přistání s použitím klapek a brzd. Tato schopnost by se dala využít nejen u větroňů, ale také u akrobatických modelů při hladké akrobacii nebo 3D akrobacii. Ve všech popsaných situacích by bylo vhodné, aby model reagoval odlišným způsobem. Toho všeho jde jednoduše docílit, stačí jen využít letových režimů.

K dispozici je až 10 letových režimů pro každý model. Letové režimy si můžete pro lepší přehlednost pojmenovat. V jednom okamžiku může být aktivní pouze jeden letový režim, proto má každý vytvořený letový režim svoji prioritu danou pořadím v seznamu letových režimů. Splní-li se podmínky a mohlo by být aktivních více než jeden letový režim, pak se vybere ten z nich, který má největší prioritu. Letové režimy lze aktivovat libovolným ovladačem vysílače, jako např. přepínačem.

Konfigurace vysílače pod letový režim.

• Některé menu obsahují položky rozsahu platnosti se

symbolem (zeměkoule) a písmenem G. Přepnutím položky rozsahu platnosti na symbol (seznamu) s

písmenem S změníte nastavení z globálního na nastavení pro každý letový režim zvlášť.

Upozornění:

U této akce buďte obezřetní. Po přepnutí rozsahu pl at nosti z gl obálního n a le tov ý r ežim se konfigurace před přepnutím (globální) uloží do všech existujících letových režimů.

4. 4.

computer radio control system

• Je-li položka v menu pevně definovaná a rozsah platnosti bude

nastaven na hodnotu S, může být nastavení položky v každém letovém režimu různé. Přepnutím do jiného letového režimu položka bude nabývat hodnot pro vybraný letový režim.

• Je-li položka volitelná (lze přidat do seznamu) a rozsah

platnosti bude nastaven na hodnotu S, bude nastavení pouze v aktuálním letovém režimu. Přepnutím do jiného letového režimu se

zobrazí konfigurace pro aktuální letový režim.

• Každý model již při vytvoření obsahuje výchozí letový režim.

Rada:

Pokud nech cete pou žívat letové reži my, pa k nevytvářejte žádný nový letový režim a používejte pouze výchozí.

Přidání letového režimu1.

Tlačítkem „F3(Nový)” přidáte nový letový režim. Budete-li chtít vytvořit nový letový režim jako kopii již vytvořeného letového režimu, označte zdrojový letový režim a stiskněte tlačítko „F3(Nový)”. Zobrazí se menu s dotazem, zda-li chcete kopírovat zvolený letový režim.

Tlačítkem „F5(Ano)” vytvoříte kopii letového režimu se stejným

názvem.

Tlačítkem „F3(Ne)” vytvoříte nový letový režim.

Tlačítkem „F1(Esc)” nevytvoříte letový režim a vrátíte se zpět do

menu „Letové režimy“.

Přejmenování letových režimů2.

Letové režimy si můžete zpřehlednit pojmenováním, které výstižně

popisuje dané nastavení, např. Start, Termika, Autorotace, atd.

Editací položky „Popis“ můžete pojmenovat letovýé režimy.

3. Zpoždění letového režimu

Doba postupného přechodu mezi dvěma letovými režimy. Změna

letového režimu s sebou přináší často zásadní změny základních

poloh serv. Kdyby byla změna letového režimu okamžitá, mohla by

vést k okamžité změně v řízení modelu - prudké pohyby. Zpozdíme-

li letový režim, dojde k postupnému přenastavení z jednoho

letového režimu do druhého letového režimu za definovaný čas.

4. 4.

computer radio control system

Rada:

Vždy se snažte nastavit alespoň nějaké minimální zpoždění letového režimu. Okamžitá změna by mohla vést ke změně polohy více serv najednou, což by mělo za následek vznik proudové špičky v napájení.

Upozornění:

4. Aktivace letového režimu

Letový režim lze aktivovat přepínačem. Editací položky „Spínač“ se přepnete do menu „Vyberte ovládací vstup“ a zvolíte, který přepínač má aktivovat zvolený letový režimv viz. Ke kapitola 9.7. každému letovému režimu můžete přiřadit jakýkoliv přepínač, proporcionální ovladač, nebo výsledek logické operace, kterým aktivujete letový režim. Splnění podmínky pro aktivaci letového režimu je vyjádřeno symbolem ve sloupci „Spínač“:

Letová funkce plynu není ovlivněna zpožděním leto vého re ži mu. U té to le tové f un kce se konfigurace uplatní ihned.

• zatržení - podmínka pro aktivaci je splněna,

• křížek - podmínka pro aktivaci není splněna.

Ve stavovém řádku je zobrazen název aktuálního letového režimu.

Název aktuálního letového režimu.

Priority letových režimů5.

V případě, že jsou splněny podmínky pro aktivaci více letových režimů v jeden okamžik, rozhoduje priorita letového režimu. Pořadovým číslem v seznamu letových režimů je přiřazena priorita. Čím nižší pořadové číslo, tím vyšší priorita letového režimu. Výchozí letový režim má vždy nejnižší prioritu.

6. Reset vybraného letového režimu do výchozího letového

režimu

Zvolený letový režim můžete převést na výchozí letový režim.

Vyberte požadovaný letový režim a tlačítkem „F4(Opt.)” zobrazíte

možnosti nastavení. Položkou „Nastavit jako výchozí let. režim"

letový režim změníte na výchozí. Předešlý výchozí letový režim se

změní na normální letový režim.

7. Smazání letového režimu

Letový režim můžete odstranit následovně:

a) vyberte požadovaný letový režim a tlačítkem „F4(Opt.)”

zobrazíte možnosti nastavení.

b) položkou „Smazat letový režim“ vymažete vybraný letový režim.

Výchozí letový režim nelze odstranit.

4. 4.

computer radio control system

8. Reset všech letových režimů do výchozího letového režimu

Všechny letové režimy můžete najednou převést do nastavení výchozího letového režimu. Na jakékoliv položce v menu stiskněte tlačítko „F4(Opt.)” a zobrazí se možnosti nastavení. Položkou „RESET všech letových režimů" se nastaví veškeré letové režimy stejně jako výchozí letový režim a rozsahy platnosti budou nakonfigurovány na globální platnost.

Rada:

Překontrolujte stav jednotlivých letových režimů po jakékoliv změně v konfiguraci letových režimů.

9.2.2 Digitální trim

Trimování hlavních letových funkcí se provádí přes čtveřici tlačítek umístěných pod křížovými ovladači. Definice kroku a rozsahu jednotlivých letových funkci se provádí v menu „Digitální trim“. Každá letová funkce může mít nastavené jiné meze, krok trimu a rozsah platnosti.

Dialog digitálních trimů byl rozdělen do dvou obrazovek a) a b), mezi nimiž lze přepínat pomocí tlačítek „F1 Doleva“ a „F2 Doprava“. Tlačítkem „F3(Trim)” přejdete do menu přehledu trimů hlavních letových funkcí, kde si můžete vyzkoušet, jak se projeví jednotlivé změny v nastavení.

Na obrázku je zobrazeno, že je možné každému trimu přiřadit a) ovládací funkci, která bude tímto trimem ovlivňována. Je možné trim i kompletně deaktivovat tak, aby neměl žádný efekt – jednoduše zrušte přiřazení k jakékoliv funkci. Toto je důležité zejména pro piloty různých vícerotorových koptér nebo vrtulníků s pokročilou stabilizační elektronikou.

Operační působnost trimů byla rozšířena o nové možnosti (viz

obrázek ), takže nyní jsou dostupné tyto volby:c)

• Globální – konfigurace a hodnota zvoleného trimu bude

konstantní napříč všemi letovými režimy.

• Separátní – každý letový režim má svou vlastní nezávislou

konfiguraci trimů.

• Skupina letových režimů (A/B) – jestliže používáte několik

letových režimů a chcete, aby se nastavení trimů sdílelo např. pouze

mezi dvěma zvolenými režimy, přiřaďte trim u obou režimů do jedné

ze skupin FA nebo FB. Každá skupina má své vlastní nastavení, jež je

potom sdíleno napříč letovými režimy.

Upozornění:

Pokud změníte působnost trimu z globální na libovolnou skupinu letových režimů, ve zbývajících letových režimech se působnost změní na separátní.

4. 4.

computer radio control system

Další konfigurovatelné parametry:

1. Hodnota – aktuální pozice trimu.

2. Uložen – zobrazuje uloženou pozici trimu, která se uplatní díky

funkci Paměť trimu.

3. Mód – zde můžete specifikovat základní chování trimu:

• Středový mód – nastaven jako výchozí. Trim ovlivňuje pouze

středy serv, výchylky v koncových bodech nejsou dotčeny.

• Lineární – posunuje celou dráhu serva včetně koncových

bodů.

• PlynDolní – ovlivňuje výchylku serva v dolním koncovém

bodě a úměrně i celý zbytek dráhy serva. Horní koncový bod zůstává nedotčen.

• PlynD:50% - ovlivňuje dráhu serva od dolního koncového

bodu ke středové pozici. Dráha od středu do horní koncové pozice zůstává nezměněna.

• PlynHorní - ovlivňuje výchylku serva v horním koncovém

bodě a úměrně i celý zbytek dráhy serva. Dolní koncový bod zůstává nedotčen.

1 2 3 4 5

4. Krok – indikuje, o kolik procent se hodnota trimu změní pokaždé,

když je stisknuto trimovací tlačítko.

5. Rozsah (+,-) – určuje maximální rozsah z dráhy serva, jenž je

použitý pro trimování.

Zobrazení, jak jednotlivé módy trimů ovlivňují výslednou

dráhu serva (trimováno cca do 50% celkového rozsahu).

Pamatujte si, že není možné použít ve všech případech libovolný

mód trimu:

Maximum

Střed

Minimum

Středový mód Lineární mód Plyn dolní Plyn - dolních 50% Plyn horní

•Konfigurace motýlkovitých ocasních ploch: Mód trimu je možné

specifikovat pouze pro funkci výškovky a nikoli pro směrovku, neboť obě funkce jsou vzájemně spřaženy.

• Konfigurace Delta/Elevon: Zde je možné mód specifikovat pouze

pro křidélka a nikoli pro výškovku.

• Vrtulník používající řízení CCPM: Mód je možné nastavit pouze u

funkce kolektivu a nikoli u klonění nebo klopení.

• Jestliže použijete několik trimů pro jednu funkci, výsledná hodnota

trimu odpovídá součtu hodnot všech trimů, které ovlivňují tuto funkci. Dále je použit pouze jeden mód trimu, a to ten, který je definován pro trim první v pořadí.

Střed

4. 4.

computer radio control system

Další možnosti se zobrazí po stisknutí tlačítka „F4", jak je znázorněno na obrázku . Můžete zde uložit hodnotu aktuálně zvoleného trimu d) (např. funkce křidélek jako na obrázku) do skryté paměti, ale lze takto i uložit všechny trimy najednou.

Funkce je následující: Aktuální hodnota zvoleného trimu (resp. všech trimů) je překopírována do speciálního registru (obrázek , a) poslední sloupec) a samotný trim je vynulován. Toto se vždy aplikuje pro všechny letové režimy. Funkce paměti trimu je výhodná v tom případě, že chcete mít vždy vynulované obrazovky trimů, avšak jisté trimování bylo potřeba ke stabilizování modelu.

Na obrázku lze v případě nutnosti využít funkce Vynulovat vybraný trim nebo Vynulovat d) všechny trimy. Po potvrzení dané volby se vymaže aktuální i uložená hodnota (funkcí paměť trimu) zvoleného trimu, resp. všech trimů. Toto je aplikováno pro všechny letové režimy.

Varování:

Jestliže je funkce Autotrim aktivní, pak vždy působí na modelové funkce přiřazené k daným trimovacím tlačítkům (výjimko u je funkce ply nu, na n iž se Autot rim nikd y ne vz ta huj e) . A utotri m n eb er e v po taz do pl ňkov é inkrementální trimy. Prosím buďte velmi opatrní v okamžiku, kdy přiřadíte trimovací tlačítka modelové funkci, která není ovládána centrovanými ovladači. V takovém případě je doporučeno kompletně zakázat funkci Autotrim.

9.2.3 Trimy letových režimů

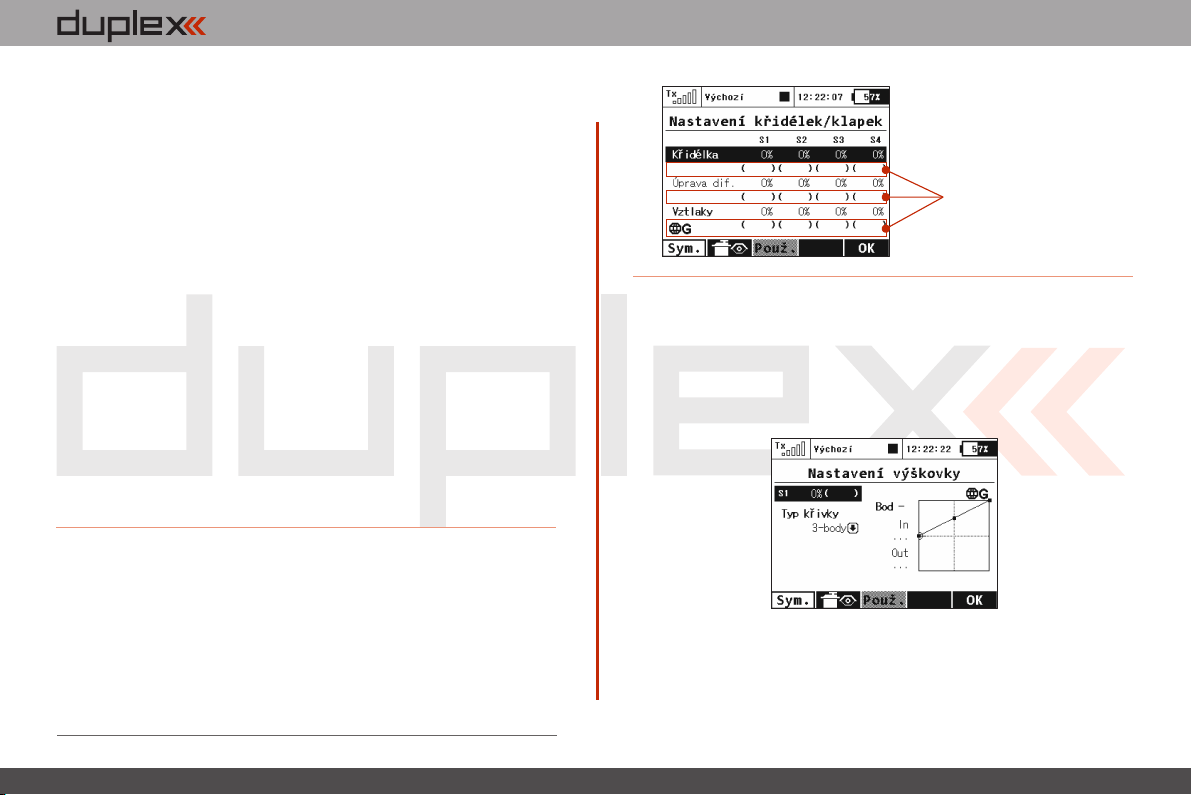

Definování trimů serv jednotlivých letových funkcí.

Konfigurace mohou být globální nebo se mohou měnit s letovými

režimy. Hlavním smyslem této možnosti je mít polohu jednotlivých

serv konfigurovatelnou letovým režimem.

1. Polohy serv

Výstup letové funkce může být rozdělen na více kanálů přijímače -

serv. Editací jednotlivých sloupců s označením „S1-S4" měníte

polohu serva vybrané letové funkce. Výchylka serva je udávaná v

procentech.

Tlačítkem „F3(Vymaž)” nulujete nastavení celého řádku.

Tlačítkem „F1(Sym.)” - zapínáte/vypínáte současnou editaci všech

hodnot na řádku.

2. Rozsah platnosti

Výchylky serv mohou být platné pro všechny letové režimy - symbol

zeměkoule a písmeno G. Každý letový režim může mít vlastní

definici výchylek serv - symbol seznamu a písmeno S.

4. 4.

computer radio control system

9.2.4 Dvojité /Expo výchylky

Chcete-li ovladačem vysílače, např. přepínačem, ovlivňovat rozsahy výchylek nebo průběh letových funkcí, nastavte si dvojité či trojité rozsahy výchylek s možností exponenciální závislosti. Exponenciální závislost letových funkcí je velice vhodná, jelikož v okolí středu je řízení velice přesné. Blížíme-li se maximu, je charakteristika velice strmá. Menu obsahuje letové funkce modelu se souhrnným přehledem jejich konfigurace.

a) název letové funkce. b) v procentech vyjádřen rozsah výchylek letové funkce c) v procentech vyjádřena exponenciální závislost letové funkce d) rozsah platnosti

Označením kurzorem jedné z letových funkcí a stisknutím tlačítka „F4(Uprav)” nebo „3D tlačítka” vstoupíte do editace nastavení.

a) Název letové funkce s rozsahem platnosti b) Číslo nastavení - pro dvojité výchylky 1-2; pro trojité výchylky 1-3 c) V procentech vyjádřená poloha koncového bodu funkce s

nastavením pro oba směry funkce

d) v procentech vyjádřen exponenciální průběh s nastavením pro

oba směry funkce

e) nastavení ovladače pro přechod mezi jednotlivými nastaveními f) zobrazení funkce uložené pod zvoleným nastavením

1. Rozsah platnosti

Rozsahy výchylek letových funkcí mohou být platné pro všechny

letové režimy - „symbol zeměkoule” a „písmeno G”. Každý letový

režim může mít vlastní definici rozsahů výchylek - „symbol

seznamu” a „písmeno S”.

2. Výběr ovladače pro přepínání mezi konfiguracemi

Zvolte položku „Spínač“ , tím se přepnete do menu „Vyberte (e)

ovládací vstup“. Nastavte ovladač, kterým budete přepínat

konfigurace. U dvojitých rozsahů výchylek vyberte libovolný

ovladač s neproporcionálním vyhodnocením. Chcete-li nastavit

4. 4.

computer radio control system

trojité rozsahy výchylek, měli byste zvolit 3polohový přepínač nebo jeden z proporcionálních ovladačů. Po výběru ovladače nezapomeňte nastavit proporcionální vyhodnocení „Vyberte ovládací vstup“ tlačítko „F2(Prop.)”. Správnost nastavení si lehce ověříte tím, že změnou polohy ovladače se mění i číslo konfigurace rozsahu v menu „Editace DR/Expo“. V případě dvojích výchylek se hodnota konfigurace rozsahu bude měnit z „Pozice 1“ na „Pozice 2“. U trojích výchylek se hodnota konfigurace rozsahu bude měnit

„Pozice 1“, „Pozice 2“ a „Pozice 3“.

3. Rozsah výchylek

Každá konfigurace rozsahu (pozici ovladače) může definovat jiný (b) rozsah výchylek funkce a exponenciální závislosti. Při změně konfigurace se zároveň upravuje i graf funkce . (f)

Rozsah výchylek funkce se definuje položkou „Rozsah“ . Narůstající hodnotou se zvětšuje rozsah letové funkce. Snižující hodnotou se rozsah zmenšuje.

Exponenciální průběh vytváříte položkou „Expo“ . Je-li (d) exponenciální závislost nulová, je letová funkce čistě lineární. Narůstá-li hodnota exponenciální závislosti, v průběhu se projevuje exponenciální charakter.

Vše můžete ještě zkombinovat s letovými režimy. Ve výsledku můžete mít v každém letovém režimu jinou definici každého z nastavení rozsahu výchylek.

Rada:

Doporučujeme nastavení exponenciálních průběhu. Ovládání je pak velice přesné.

9.2.5 Křivky funkcí

Průběhy letových funkcí - jaká závislost bude platit mezi polohou

ovladače a výchylkou serva. Menu zobrazuje přehled všech letových

funkcí a nastavení jejich křivek (průběhu) a zpoždění . (a) (b) (c)

Důsledky nastavení si můžete ihned po nastavení zkontrolovat přes

zobrazení výstupů přijímače - tlačítkem „F2()”.

a) název letové funkce b) křivky/průběhy letové funkce c) zpoždění výchylky pro kladnou a zápornou změnu polohy

ovladače

d) rozsah platnosti

e) povolení zpožděného náběhu při přepnutí letového režimu

Povolení zpoždění letového režimu

Zde je možné aktivovat, popř. zakázat zpoždění pro každou funkci v

rámci přepínání letových režimů. Konkrétně na obrázku je tato volba

představována pátým sloupcem (Zpož.Rež). Aktivace zpoždění

může být též specifická pro každý letový režim zvlášť (tzn. v jednom

režimu bude zpoždění povoleno a v druhém zakázáno). Jsou zde

4. 4.

computer radio control system

Standard

Lineární průběh, nastavení posunutí průběhu ve svislé ose

Konstantní

Jen jedna hodnota, je možno nastavit, jakou bude mít výstup hodnotu

3-body, x>0,

x<0, |x|

Tříbodová křivka, je možné nastavit polohu kteréhokoliv bodu

5-bodů

Pětibodová křivka, je možné nastavit polohu kteréhokoliv bodu

7-bodů

Sedmibodová křivka, je možné nastavit polohu kteréhokoliv bodu

9-bodů

Devítibodová křivka, je možné nastavit polohu kteréhokoliv bodu

+pozitiv,

- negativ,+symetr.

Čtyřbodová křivka, je možné nastavit polohu kteréhokoliv bodu

však určité podmínky, kdy tato volba u jedné funkce ovlivní i jinou funkci.

• Pokud máme zvoleny ocasní plochy typu Motýlek, tato volba ovlivňuje jak funkci směrovky, tak výškovky.i

• Pokud máme zvoleno křídlo typu Delta, tato volba ovlivní funkce křidélka výškovky.i

• Jestliže máme nastaven elektronický mix pro rotorovou hlavu vrtulníku (CCPM), tato volba ovlivní všechny funkce rotorové hlavy (klonění, klopení a kolektiv).

1. Nastavení křivky letové funkce

Chcete-li nastavit křivku jedné z letových funkcí, editujte položku

„Křivka“, nebo kurzorem označíte letovou funkci a stisknete tlačítko „F4()”. Přejdete do nastavení křivky letové funkce.

Editace křivky letové funkce

Rozhodnete-li si vytvořit vlastní křivku, postupujte následovně: Ujasněte si, z kolika bodů (3-9) lze křivku sestavit a tuto variantu

zvolte z přednastavených. Editujete graf funkce - označte graf křivky a stiskněte „3D tlačítko”

a) typ předpřipravené křivky b) graf aktuální křivky

Průběh letové funkce si můžete vybrat buď z přednastavených, nebo vytvořením nové funkce tak, že editujete předpřipravenou funkci. Seznam předpřipravených funkcí:

4. 4.

computer radio control system

Vytvořte vlastní křivku – polohou jednotlivých bodů. Body můžete pohybovat ve vertikálním a horizontálním směru. Rotací „3D tlačítka” nebo tlačítky „F3" a „F4" pohybujete body ve vertikálním směru. V horizontálním směru bodem pohybujete tlačítky „F1" a „F2". Stisknutím „3D tlačítka” přejdete na definici dalšího z bodů křivky. Stisknutím tlačítka „esc“ se vrátíte na definici polohy předcházejícího bodu. Vlevo od grafu jsou informace o souřadnicích vybraného bodu. Hodnota „In“ je poloha ovladače a hodnota „Out“ je výstupní hodnota.

2. Zpožděni reakce v kladném/záporném směru

Reakce serva na ovladač vysílače se rozprostře do času, definovaného v položce „Zpož.". Kladná doba zpoždění je definovaná jako čas, za který přeběhne funkce od -100% do +100%. Záporná doba zpoždění je definovaná jako čas, za který přeběhne funkce od +100% do -100%.

3. Platnost nastavení

Průběhy letových funkcí mohou být platné pro všechny letové režimy - symbol zeměkoule a písmeno G. Každý letový režim může mít vlastní průběh letové funkce - symbol seznamu a písmeno S.

9.2.6 Diferenciace křidélek

Využíváte-li k ovládání modelu křidélka pro klonění modelu a profil křídla modelu je nesouměrný nebo tenký, určitě využijete funkci diferenciace - rozdílné výchylky křidélek pro směr nahoru a dolů. Tato funkce zabraňuje nesprávnému vybočení modelu při vychýlení křidélek. Profil křídla s křidélkem vychýleným dolů má větší aerodynamický odpor než profil křídla s vychýleným křidélkem nahoru. Kdyby se vychýlila obě křidélka stejnou výchylkou, model by

před zatáčkou vybočil směrem ze zatáčky. Použitím funkce Diferenciace křidélek je možno tomuto předejít. Funkce je dostupná, pouze používáte-li pro ovládání křidélek minimálně dvě serva a více.

1. Platnost nastavení

Konfigurace diferenciací křidélek mohou být platné pro všechny letové režimy - „symbol zeměkoule” a „písmeno G”. Každý letový režim může mít vlastní konfiguraci diferenciací křidélek - symbol seznamu a písmeno „S”.

2. Diferenciace

Každý směr vychýlení křidélek může mít jiný rozsah. Řádky označené „Nahoru“ a „Dolů“ obsahují tolik sloupců (označených S1-S4),

kolika servy ovládáte křidélka. Pro každé servo lze určit rozsah v daném směru. Označením řádku s popisem „Nahorů“ nebo „Dolů“ kurzorem a stisknutím „3D tlačítka” přejdete do editace rozsahu je dn ot li vý ch ser v. Tl ač ít ke m „ F1 (Sy m. )” p ři e di tac i zapínáte/vypínáte současnou změnu všech položek na řádku.

3. Ladění diferenciace křidélek

Můžete přiřadit proporcionální ovladač a jeho vliv na diferenciaci křidélek. Pokud jím budete pohybovat, budou se výchylky křidélek adekvátně měnit: horní výchylka křidélek je zvětšena, naproti tomu

4. 4.

computer radio control system

dolní výchylka křidélek se zmenší. Skutečné hodnoty diferenciace jsou zobrazeny na obrázku v závorkách.

Pokud stisknete tlačítko „F3 Použít”, vliv proporcionálního ovladače se vynuluje a hodnoty diferenciace každého serva jsou překopírovány do editovatelných polí. Diferenciace tedy zůstane napevno nastavena podle poslední pozice proporcionálního ovladače.

9.2.7 Ailevator

Ovládání výškovky je rozděleno mezi dvě serva. Pravá a levá strana výškovky může být ovládána nezávisle. Funkcí „Ailevator“ je dosaženo součinnosti mezi letovou funkcí křidélek a výškovky. Vychýlí-li se např. levé křidélko nahoru a pravé dolů, současně se vychýlí ve stejném směru i levá a pravá část výškovky. Tímto mixem se u modelu zvýší citlivost funkce klonění. Mix je aktivován automaticky po založení modelu s osazením ocasní plochy „Ailvator 2H1V“. Výchozí nastavení mixu „Ailevator“ je 50% rozsah letové funkce výškovky a křidélek.

vlastní konfiguraci mixu - symbol seznamu a písmeno S.

2. Rozsahy letových funkcí mixované na výškovce

Jednotlivé letové funkce mohou mít různé rozsahy. Řádky označené „Výškovka“ a „Křidélko“ obsahují dva sloupce (označené S1,S2), které reprezentují serva ovládající výškovku. Pro každé servo dané letové funkce lze určit rozsah. Označením řádku s popisem „Výškovka“ nebo „Křidélko“ kurzorem a stisknutím „3D tlačítka” přejdete do editace rozsahu jednotlivých serv. Tlačítkem „F1(Sym.)” při editaci zapínáte/vypínáte současnou změnu všech položek na řádku.

9.2.8 Mix Motýlek

Je-li model vybaven ocasní plochou typu „Motýlek“, ovládání výškovky a směrovky je sdružené. Tyto letové funkce jsou realizovány mixem. Mix je aktivován automaticky po založení modelu s tímto osazením ocasní plochy. Výchozí nastavení mixu „Motýlek“ je 50% rozsah letové funkce výškovky a směrovky.

1. Platnost nastavení

Konfigurace mixu muže být platná pro všechny letové režimy symbol zeměkoule a písmeno G. Každý letový režim může mít

1. Platnost nastavení

Konfigurace mixu muže být platná pro všechny letové režimy symbol zeměkoule a písmeno G. Každý letový režim může mít

4. 4.

computer radio control system

vlastní konfiguraci mixu - symbol seznamu a písmeno S.

2. Rozsahy letových funkcí výškovky a směrovky

Jednotlivé letové funkce mohou mít různé rozsahy. Řádky označené „Výškovka“ a „Směrovka“ obsahují dva sloupce (označené S1,S2), které reprezentují serva ovládající „motýlkovou“ ocasní plochu. Pro každé servo dané letové funkce lze určit rozsah. Označením řádku s popisem „Výškovka“ nebo „Směrovka“ kurzorem a stisknutím „3D

tlačítka” přejdete do editace rozsahu jednotlivých serv. Tlačítkem „F1(Sym.)” při editaci zapínáte/vypínáte současnou změnu všech

položek na řádku.

9.2.9 Mix Delta/Elevon

Provozujete-li model se sdruženým ovládáním ploch na křídle, pak využíváte křidélek zároveň i pro letovou funkci výškovky. Letové funkce výškovky a křidélek mohou nabývat různých rozsahů. Toto menu je dostupné v případě, že aktuální model má konfiguraci ocasních ploch „Žádný – Elevon/Delta“.

letový režim může mít vlastní konfiguraci rozsahu směrovky a křidélek - symbol seznamu a písmeno „S”.

2. Rozsahy výškovky a křidélek

Jednotlivé letové funkce mohou mít různé rozsahy. Řádky označené

„Výškovka“ a „Křidélko“ obsahují tolik sloupců (označených S1- S4), kolika servy ovládáte křidélka. Pro každé servo dané letové

funkce lze určit rozsah. Označením řádku s popisem „Výškovka“ nebo „Křidélko“ kurzorem a stisknutím „3D tlačítka” přejdete do editace rozsahu jednotlivých serv. Tlačítkem „F1(Sym.)” při editaci zapínáte/vypínáte současnou změnu všech položek na řádku.

9.2.10 Butterfly

Konfigurace aerodynamické brzdy, která může být tvořená z letových funkcí křidélek, klapek a výškovky. Aerodynamickou brzdu lze aktivovat ovladačem vysílače. Po aktivaci brzdy se mohou výše zmíněné letové funkce nastavit do pozic podle konfigurace, ve kterých dojde k brzdění modelu. Samozřejmě že letové funkce při brzdění mohou nabývat hodnoty i podle letových režimů.

1. Platnost nastavení

Konfigurace rozsahu směrovky a křidélek mohou být platné pro všechny letové režimy - „symbol zeměkoule” a „písmeno G”. Každý

4. 4.

computer radio control system

1. Aktivace aerodynamické brzdy

Pod položkou menu označenou „Spínač“ přiřadíte ovladač, kterým aktivujete aerodynamickou brzdu. U aerodynamické brzdy lze nastavit plynulé nebo skokové řízení, což lze určit výběrem ovladače, viz. „Vyberte ovládací vstup“.

2. Zpoždění brzdy

Čas, za jaký se aktivuje/deaktivuje aerodynamická brzda - dosáhne požadované polohy. Položkou „Zpož.+“ přiřazujete čas „nástupu“ aerodynamické brzdy. Položkou „Zpož.-“ přiřazujete čas „uvolnění“ aerodynamické brzdy.

3. Platnost nastavení

Konfigurace aerodynamické brzdy může být platná pro všechny letové režimy - „symbol zeměkoule” a „písmeno G”. Každý letový režim může mít vlastní konfiguraci aerodynamické brzdy - symbol seznamu a písmeno „S”.

4. Ofset ovladače

Můžete nastavit ofset ovládacího prvku a tak specifikovat určitou mrtvou zónu při začátku jeho pohybu.

Nastavení křidélek/klapek

V Nastavení křidélek/klapek můžete zadat všechny potřebné velikosti výchylek pro brzdicí klapky a křidélka. Rovněž lze nastavit parametr zvaný Úprava dif., jenž ovlivňuje diferenciaci křidélek při vysunutých brzdách. Pozitivní hodnoty zde znamenají zvětšení horní výchylky u křidélkových serv, kdežto negativní hodnoty zvětší jejich spodní výchylku.

a. Aktuální velikosti

výchylek při vysunutých klapk ách. Zobrazené ho dn ot y z ávi sí n a změnách provedených

Nastavení výškovky

Tato obrazovka umožňuje nastavit křivku pro kompenzaci výškovky. Mix Butterfly funguje vždy z nuly až do plné výchylky, proto je zobrazená křivka nepatrně upravena oproti standardním křivkám. Můžete zvolit výchozí křivku, konstantní průběh nebo X-bodové typy křivek.

v menu Ladění.

4. 4.

computer radio control system

Butterfly Jemné doladění všech důležitých výchylek pomocí jednoho

zvoleného proporcionálního ovladače. Hodnoty, které zde nastavíte, jsou přičteny nebo odečteny k

odpovídajícím parametrům v ostatních obrazovkách nabídky Butterfly. Způsob, jak zadané konstanty ovlivňují výchylky serv, závisí na pozici hlavního ovladače funkce Butterfly, ale také na výchylce ovladače specifikovaného v nabídce Ladění Butterfly.

Tlačítko „F3 Použij” funguje obdobně jako v nabídce Diferenciace křidélek. Pokud toto tlačítko stisknete, všechny hodnoty specifikované v menu Ladění Butterfly jsou napevno překopírovány do adekvátních položek v Nastavení křidélek/klapek/výškovky. Poté jsou všechny hodnoty zde v obrazovce ladění nastaveny na výchozí nulu, takže ovladač pro jemné doladění již nebude mít žádnou účinnost.

9.2.11 Volné mixy

Vyžadujete-li, aby se některé z letových funkcí mezi sebou ovlivňovaly, funkcí „Volné mixy“ toho lehce docílíte. Zvolíte si, z jaké letové funkce má vycházet mix a do které letové funkce se má promítat. Vysílač umožňuje provozovat až 20 volných mixů v jednom modelu. Menu obsahuje přehled všech existujících volných mixů modelu. Sloupec označený „Master“ vyjadřuje letovou funkci, ze které se vychází - vstup. Sloupec s popisem „Slave“ charakterizuje letovou funkci, do které se má mix promítnout - výstup. Jakou měrou bude výstup ovlivněn vyjadřuje sloupec „Hlavní hodnota“. Poslední sloupec znázorňuje platnost konfigurace mixu.

1. Kopírování mixu

Označením mixu kurzorem ze seznamu mixu a stisknutí tlačítka „F1(Kopie)” vytvoříte kopii vybraného mixu. Ten se uloží na konec seznamu.

2. Vytvoření volného mixu

Tlačítkem „F2(Nový)” založíte nový mix. Po stisknutí tlačítka se zobrazí menu pro konfiguraci základních parametrů mixu. První položka „Master“ vyjadřuje letovou funkci, ze které se vychází vstup mixu. Druhá položka „Slave“ charakterizuje letovou funkci, do

4. 4.

computer radio control system

které se má mix promítnout - výstup mixu. Poslední položka „Hlavní hodnota“ je váha mixu. Nakonfigurováním základních možností a

potvrzením „F5(Další)”, přejdete do seznamu mixů. Chcete-li zobrazit pokročilou konfiguraci mixu ze seznamu volných mixů, označte kurzorem požadovaný volný mix a stiskněte tlačítko

„F4(Edit)”.

a) Platnost nastavení

Konfigurace mixu muže být platná pro všechny letové režimy - „symbol zeměkoule” a „písmeno G”.

Každý letový režim může mít vlastní konfiguraci mixů - symbol seznamu a písmeno „S”.

b) Aktivace volného mixu

Pod položkou menu označenou „Spínač“ přiřadíte ovladač, kterým aktivujete volný mix. U váhy volného mixu můžete nastavit skokové

nebo proporcionální řízení, které určíte výběrem ovladače, viz. „Vyberte ovládací vstup“.

c) Křivka volného mixu

Stejně jako u průběhu letových funkcí „Křivky funkcí“ můžete editací položky „Křivka“ definovat průběh volného mixu. Což znamená, podle jaké závislosti se změna vstupu projeví na výstupu mixu ,viz. „Křivky funkcí“.

d) Zpoždění reakce výstupní funkce při kladné/záporné

změně

Reakce serva na ovladač vysílače se rozprostře do času definovaného v položce „Zdroj“. Kladná doba zpoždění je definovaná jako čas, za který přeběhne funkce od -100% do +100%. Záporná doba zpoždění je definovaná jako čas, za který přeběhne funkce od +100% do -100%.

e) Zpoždění reakce výstupní funkce po aktivaci/deaktivaci

mixu

Doba postupného přechodu mezi aktivací a deaktivací mixu. Po deaktivaci mixu se postupně přejde na novou polohu serva za čas definovaný položkou „Spínač-“. Po aktivaci mixu se postupně přejde na novou polohu serva za čas definovaný položkou „Spínač+“.

f) Váhy výstupů letové funkce

Má-li letová funkce více výstupů než jeden, lze nastavit váhu pro jednotlivé výstupy. Řádek menu s označením „Výstup mixu“

4. 4.

computer radio control system

vyjadřuje, do jaké míry budou výstupy letových funkcí (S1-S4) ovlivněny mixem. Tato položka v menu nemusí být zobrazena, má-li letová funkce pouze jeden výstup - ovládá pouze jedno servo.

g) Orientace vyhodnocení mixu

Je-li letová funkce tvořena více výstupy (servy), máte možnost nastavit, jestli se mix bude přičítat k výstupům (servům) nebo od nich odečítat. Výsledek mixu se promítne na výstupy (serva) jako pohyb v jednom nebo obou směrech.

h) Ovlivnění vstupu mixu jiným volným mixem

Jako vstup pro volný mix můžete využít buď letovou funkci, nebo letovou funkci s volným mixem. Máte-li v úmyslu vytvořit nový volný mix, jehož vstup bude letová funkce ovlivněná již existujícím volným mixem, postupujte následovně:

U konfigurace mixu, který chcete použít jako zdroj (vstup) • povolte možnost „Slave Link“. Tím umožníte tento volný mix použít jako vstup pro další volné mixy. Při povolení zároveň určíte, zda se má mix přičítat nebo odčítat od dalšího volného mixu.

Pro volný mix, ve kterém chcete využít jako vstup letovou • funkci s mixem, vyberte danou letovou funkci a povolte možnost „Master Link“. Tímto použijete letovou funkci i s mixem jako vstup pro tento volný mix. Zda se mix přičte nebo odečte od tohoto mixu, určuje znaménko.

i) Ovlivnění výstupní funkce volného mixu trimem

Položkou menu „Trim“ volného mixu aktivujete/deaktivujete ovlivňování výstupní funkce trimem vstupní letové funkce.

j) Ovlivnění výstupní funkce volného mixu dvojitými

výchylkami

Po lo žk ou m en u „ S la v e D u al -R at e “ v o ln éh o m ix u aktivujete/deaktivujete ovlivňování výstupní funkce dvojitými výchylkami výstupní letové funkce.

Tlačítkem „F2()”vyvoláte menu výstupů přijímače. Tlačítkem „F4()” zobrazíte definice křivky volného mixu. Tlačítkem „F5()” potvrdíte nastavení a přejdete zpět do seznamu volných mixů.

k) Diferenciace křidélek

Tato volba se zobrazí po vytvoření mixu z libovolné funkce do funkce křidélek. Lze ji povolit nebo zakázat. Pokud je povolena, na výstup mixu bude aplikována diferenciace křidélek podle nastavení v příslušném menu. V opačném případě bude výstup mixu bez úprav přenesen na dané křidélkové servo.

3. Smazání volného mixu

Tlačítkem „F3(Smaž)” smažete označený volný mix.

4. Editace konfigurace

Základní konfiguraci provedete přes „3D tlačítko”. Označíte volný mix a stisknutím „3D tlačítka” přejdete do editace základních parametrů. Rozšířenou konfiguraci vyvoláte označením příslušného mixu ze seznamu a stisknutím tlačítka „F4(Uprav)”.

4. 4.

computer radio control system

9.2.12 Governor/Gyro

U modelu vrtulníku se gyroskop používá ke stabilizaci vrtulníku ve svislé ose. U gyroskopu se dá nastavit citlivost, s jakou reaguje na změnu polohy. Jeden kanál je u modelu vrtulníku vyhrazen pro dálkové řízení zisku gyroskopu. Konfigurace zisku gyroskopu v závislosti na poloze ovládače se definuje právě v tomto menu. Zároveň se v menu konfiguruje funkce governoru (konstantní otáčky rotoru), je-li funkce při vytváření modelu povolena.

1. Konfigurace gyroskopu

Ve výchozí konfiguraci modelu je k ovládání zisku gyroskopu

předvolen třípolohový přepínač „Si“ , tzn. gyroskop lze konfigurovat ve třech krocích pomocí položek v menu „Pozice 1", „Pozice 2" a „Pozice 3". Editací položek „Pozice“ nastavujete zesílení gyroskopu v jednotlivých polohách přepínače. Zesílení gyroskopu lze i ovlivňovat proporcionálně, např. otočným ovladačem (v menu „Model->Přiřazení funkcí“ pro ovládání citlivosti gyroskopu zvolíte jede n z proporcionálních ovladačů s p rop orcionáln ím zpracováním).

Konfigurace gyroskopu mohou ještě podléhat letovým režimům. Konfigurace zisku gyroskopu muže být platná pro všechny letové

režimy - symbol zeměkoule a písmeno G. Každý letový režim může mít vlastní konfiguraci zisku gyroskopu - symbol seznamu a

písmeno S.

2. Konfigurace governoru

Povolíte-li funkci governoru v konfiguraci modelu, zpřístupní se v tomto menu sekce nastavení governoru. Můžete nastavit tři pozice pro zadání požadovaných otáček, které jsou vyjádřeny v procentech. Ve výchozím stavu je přiřazen pro přepínání nastavení přepínač „Sg“. Otáčky lze i ovlivňovat proporcionálně, např. otočným ovladačem (v menu „Model->Přiřazení funkcí“ pro ovládání governoru z volíte jeden z proporcionálních ovladačů s proporcionálním zpracováním).

Konfigurace governoru mohou ještě podléhat letovým režimům. Konfigurace governoru muže být platná pro všechny letové režimy symbol zeměkoule a písmeno G. Každý letový režim může mít vlastní konfiguraci zisku governoru - symbol seznamu a písmeno

9.2.13 Omezovač motoru

Pokud máte nastavených několik letových režimů a každý z nich používá vlastní specifickou křivku motoru, můžete použít funkci Omezovače motoru, abyste bezpečně a plynule dosáhli rozjezdu na maximální otáčky rotoru, které jsou již kontrolované plynovou křivkou průběhu.

Můžete si zvolit libovolný ovládací prvek (proporcionální nebo třeba i spínač), který bude fungovat jako omezovač otáček. Tato funkce nedovoluje motorové otáčky vyšší, než jaké jsou nastaveny ovladačem omezovače. Omezovač pracuje v rozmezí vymezeném parametrem „- Rozsah +“. Nastavují se nejmenší otáčky, od kterých

4. 4.

computer radio control system

bude limiter pracovat (negativní rozsah); pozitivní rozsah dále představuje maximální otáčky, jichž je možné dosáhnout na výstupu kanálu plynu. Pokud potřebujete plný plyn, je lepší nastavit pozitivní rozsah na více než 100%, aby nebyl výstup na kanále v žádném případě omezen.

Jestliže přiřadíte Ovladač nějakému přepínači, můžete dále nastavit zpoždění funkce limiteru, abyste tak předešli skokovým změnám v otáčkách motoru. Ten se pak bude plynule rozbíhat z nízkých otáček až do maximálních (a opačně). Nakonec je zde volba Expo, jež vkládá do rozběhu určité procento exponenciálního průběhu a umožňuje jemně doladit nízké otáčky a celou křivku akcelerace.

Omezovač motoru ovlivňuje i mixy, kde funkce plynu funguje jako zdroj (master). Funkce trimování není omezovačem ovlivněna. Pokud nemáte přiřazen ovládací prvek, omezovač se automaticky vypíná.

9.2.14 Kopaný výkrut – Snap Roll

Funkce kopaného výkrutu je určena pro piloty akrobatických modelů letadel, kteří chtějí mít tento obrat řízený na povel spínače. Implementovány jsou dva módy:

1. Master – akrobatický prvek je proveden v okamžiku sepnutí

hlavního spínače (zde Sa). Ostatní přepínače určují směr kopaného výkrutu.

2. Single – akrobatický prvek je proveden okamžitě po aktivování

některého směrového spínače (zde Sb).

Zvláštní spínače pro každý směr. Nejvyšší prioritu při určování směru obratu má první sloupec (nahoru / doprava) a nejnižší prioritu naopak čtvrtý sloupec.

Můžete zde nastavit požadované výchylky pro křidélka, výškovku a směrovku nezávisle pro každý směr obratu. Jsou dostupné celkem 4 možnosti (nahoru/doprava, dolů/doprava, nahoru/doleva, dolů/doleva), každý směr je aktivován zvláštním spínačem. Lze nastavit i zpoždění při náběhu a doběhu kopaného výkrutu, které je definováno řádky „Zpoždění +“ a „Zpoždění – “.

Veškeré možnosti mohou být specifické vždy pro jeden letový režim, nebo globální pro všechny režimy. V levém dolním rohu displeje můžete vidět ikonu kopaného výkrutu, který je právě aktivní.

Upozornění:

Tato funkce není dostupná pro modely s ocasními plochami typu motýl , ani pro samokřídla.

4. 4.

computer radio control system

9.3 Pokročilá nastavení

Rozšířené nastavení ovládání modelu

9.3.1 Další možnosti modelu

Menu obsahuje přiřazení rozšiřujících funkcí vysílače DC/DS-16 k ovladačům.

1. Automatické trimování

Přiřazení ovladače pro spouštění automatického trimování. Po zapnutí automatického trimování se nastavuje trim podle aktuální výchylky křížových ovladačů. Čím větší výchylka křížového ovladače, tím rychleji se hodnota trimu nastavuje v daném směru. Samozřejmě že současně s funkcí auto-trimu,nastavujete křížovými ovladači i letové funkce, tzn. normálně ovládáte model, jen se zároveň nastavují i hodnoty trimů.

Rada:

Aktivaci této funkce si řádně promyslete a po záletu modelu spouštění této funkce raději deaktivujte.

2. Funkce Učitel/Žák

Přiřazení ovladače pro aktivaci režimu učitel/žák.

3. Spouštění záznamu

Přiřazení ovladače pro spuštění telemetrického záznamu dat na interní paměť vysílače. Po spuštění záznamu se v interní paměti v adresáři /Log/ vytvoří nový soubor a ve stavovém řádku je blikáním symbolu záznamu indikován zápis dat.

3a. Mód

Záznam telemetrie je možné zapnout i zastavit přepnutím jednoho spínače. V této nabídce nastavte parametr "Mód" na "Start/Stop". Ve výchozím stavu je zvolena hodnota "Auto" (jako na obrázku), přičemž záznam telemetrie začíná pokaždé, když je aktivován libovolný časovač, Spínač záznamu telemetrie je přepnut nebo je stisknuto tlačítko Start na hlavní obrazovce. Jestliže je zvolen režim Start/Stop, je stav záznamu telemetrie řízen vždy pozicí Spínače záznamu telemetrie.

4. 4.

computer radio control system

4. Zhasínání motoru

Tuto funkci využijete především u modelů poháněných spalovacím motorem jako zhasínaní motoru, ale můžete ji stejně dobře použít i u modelů poháněných elektromotorem jako odjištění/zajištění plynu. Funkci zhasínání motoru můžete přiřadit libovolnému ovladači vysílače. Po aktivaci se letová funkce plynu nastaví na hodnotu definovanou v položce menu „Pozice plynu pro zastavení“.

5. Nastavení volnoběhu

Funkce volnoběhu upraví průběh letové funkce plynu tak, že minimální hodnota plynu bude definována položkou v menu „Posun volnoběhu“. Je-li funkce aktivní, tzn. ovladač splňuje podmínku aktivace, je minimální hodnota plynu dána součtem: „Max. výchylka“ plynu a „Posun volnoběhu“. Plyn dále reaguje na ovladač vysílače.

9.3.2 Nastavení kniplů/spínačů

Vlastnosti proporcionálních i neproporcionálních ovladačů vysílače. Změna konfigurace předletové kontroly ovladačů nebo jiný způsob vyhodnocení proporcionálních ovladačů.

1. Název ovladače s jeho typem

První položka menu vyjadřuje název ovladače a druhá položka typ. Konfiguraci ovladačů můžete procházet tlačítkem „F2()” a „F3()”.

- "Typ prvku" definuje aktuální platný typ spínače. Detekce typu probíhá automaticky, avšak je možné jakémukoliv spínači přiřadit vlastní typ prvku. Možnosti jsou následující:

• "Auto" - použije výchozí typ prvku, který byl detekován

automaticky.

• "Žádný" - kompletně zakáže zadaný vstup.

• "2-poz. spínač", "3-poz. spínač", "Tlačítko", a "Tahový

ovladač" zvolí tento typ standardního vstupu.

Jakákoli hodnota jiná než "Auto" zakáže autodetekci pro specifikovaný vstupní prvek. Pamatujte si, že nastavení typu

ovládacího prvku je globální a platí pro všechny modely. Jedinými ovladači, kde lze nastavit typ prvku pro každý model nezávisle, jsou spínače křížových ovladačů Sk a Sl.

Upozornění:

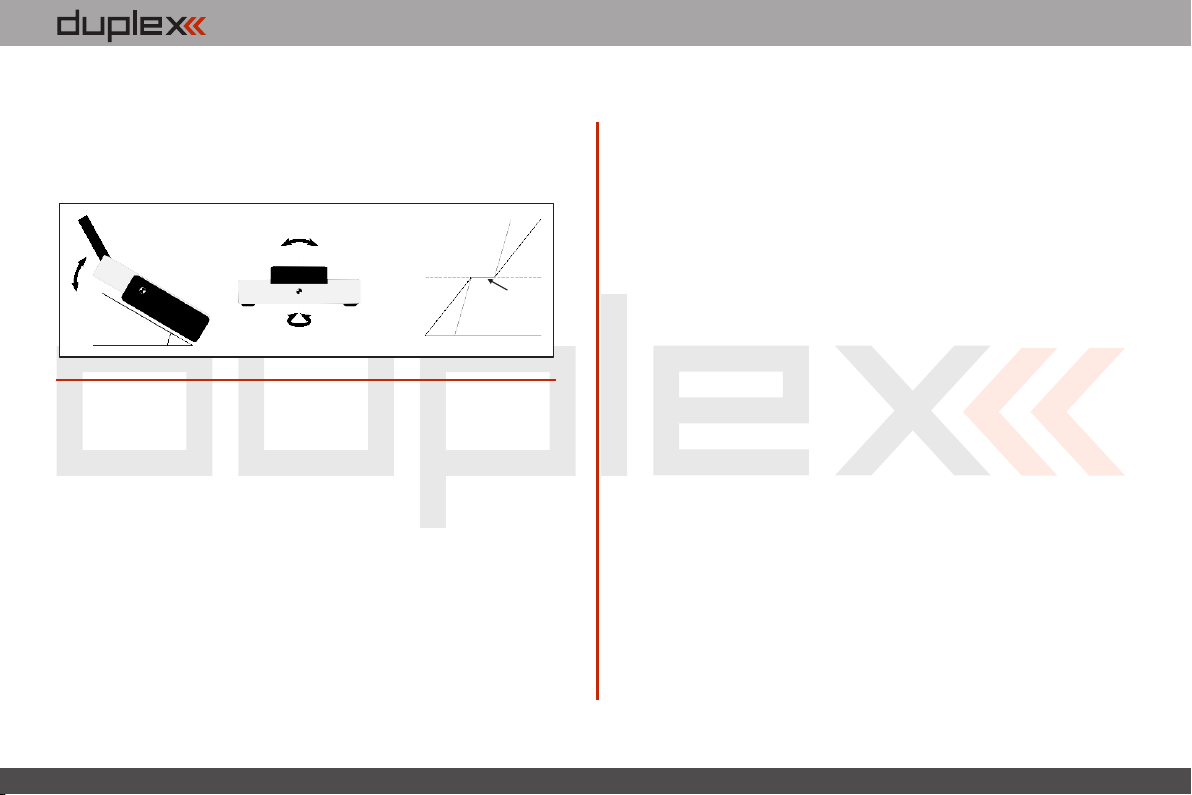

2. Rozhodovací úrovně

Každý proporcionální ovladač vysílače může zároveň fungovat i jako přepínač. Proto jsou u proporcionálních ovladačů položky pro konfiguraci rozhodovacích úrovní, při kterých se vyhodnotí zapnutý/vypnutý stav ovladače.

Nastavení typu ovládacího prvku je vhodné např. tehdy, když chcete, aby se standardní spínač choval jako tlačítko s pamětí.

4. 4.

computer radio control system

„Spínač zapnut“ - při jaké úrovni výchylky je ovladač vyhodnocen jako zapnutý

„Spínač vypnut“ - při jaké úrovni výchylky je ovladač vyhodnocen jako vypnutý

Ve v ýchozím stav u jsou roz hod ovací úrovně ovlada čů nakonfigurovány tak, že se proporcionální ovladače vyhodnocují jako třípolohové přepínače.

a) Poloha ovladače se vyhodnocuje nad úrovní „Spínač zapnut“. b)Poloha ovladače se vyhodnocuje mezi úrovní „Spínač zapnut“ a

„Spínač vypnut“.

c)Poloha ovladače se vyhodnocuje pod úrovní „Spínač vypnut“.

Nastavíte-li stejnou hodnotu „Spínač zapnut“ a „Spínač vypnut“, docílíte toho, že se proporcionální ovladače budou vyhodnocovat jako dvoupolohové.

3. Předletová konfigurace ovladačů

U každého z ovladačů vysílače můžete přiřadit, v jaké poloze vyžadujete, aby se ovladač nacházel před načtením modelu. Dokud nejsou všechny ovladače v polohách předletové konfigurace, neaktivuje se model a na displeji vysílače je zobrazen obrázek vysílače s vyznačeným ovladačem, který má jinou polohu, než je poloha předletové konfigurace.

4. Zobrazení stavu ovladače

Poslední položka v menu je vyjádření aktuálního stavu ovladače i s jeho vyhodnocením .

U dvoupolohového přepínače bez aretace je možno nastavit funkci paměťového tlačítka. V normálním režimu je stav přepínače daný pouze pozicí. V režimu paměťového tlačítka se v paměti vysílače uchovává stav tlačítka a pohybem přepínače do krajní nearetované

polohy změníte stav tlačítka v paměti.

Konfigurace přepínače v páce křížového ovladače

Konfigurace se ukládá do paměti modelu, proto u modelů, u kterých chcete použít přepínač v páce křížového ovladače, nezapomeňte nastavit typ přepínače. Neprovedete-li tento úkon, přepínač nebude vysílačem vyhodnocován.

Postup konfigurace

V seznamu ovládacích prvků vyberte přepínač „Sk", máte-li instalovaný přepínač v levém křížovém ovladači nebo „Sl", máte-li instalovaný přepínač v pravém křížovém ovladači.

Položku „Typ prvku" konfigurujte podle typu přepínače:

• 2 polohový přepínač - „2-poz. spínač”

• 3 polohový přepínač - „3-poz. spínač”

• Tlačítko - „Tlačítko”

Samozřejmě že pro přepínač v páce křížového ovladače můžete povolit předletovou konfiguraci.

9.3.3 Bezdrátové režimy/Trenér

Vysílač lze provozovat v jednom ze tří základních bezdrátových režimů. Popis naleznete v začátku návodu, viz. kapitola 5. Konfigurace bezdrátového režimu a další funkce spojené s jednotlivými režimy naleznete v menu „Bezdrátové režimy /Trenér“. Volba bezdrátového režimu se ukládá do paměti modelu. Při výběru modelu se zároveň i nakonfiguruje bezdrátový režim pro načtený model. Jediná výjimka je v režimu Učitel/Žák. Pokud je v konfiguraci modelu nastaven bezdrátový režim učitel nebo žák, pak konfigurace režimu je zachována i po vypnutí a opětovném zapnutí.

4. 4.

computer radio control system

Z bezpečnostního hlediska se režim učitel/žák změní na režim „Výchozí“ po přepnutí na jiný model a následném obnovení modelu.

Vysílač je možné použít k výuce pilotáže modelů. Výuka probíhá tak, že pilot-žák vysílačem ovládá model přes učitelův vysílač. Učitel rozhoduje, kdy předá řízení žákovi. Žákovský a učitelský vysílač mezi sebou komunikují bezdrátově. Je-li vysílač v režimu „učitel“, jeho primární modul komunikuje s modelem a sekundární s žákovským vysílačem. Je-li vysílač v režimu „žák“, jeho primární modul komunikuje s učitelským vysílačem a sekundární není aktivní. Provozujete-li dva vysílače DC/DS-16, pak nepotřebujete žádné další vybavení. Provozujete-li vysílač DC/DS-16 v režim učitel/žák z vysílačů jiného typu než je DUPLEX 2,4GHz, k realizaci je zapotřebí bezdrátový modul učitel/žák.

Bezdrátový režim „Výchozí“

a. Volba režimu b. Povel pro párování primárního vysílačového modulu s

přijímačem

Bezdrátový režim „Žák“

V režimu „Žák“ se neuplatňují žádné mixy, dvojí výchylky, atd.

a. Volba režimu b. Povel pro párování primárního vysílačového modulu s

vysílačem DC/DS-16 ve funkci učitele nebo s bezdrátovým modulem učitel/žák.

c. Přiřazení letové funkce výstupnímu kanálu (přiřazuje se

ovladač vysílače) Bezdrátový režim „Učitel“

a. Volba režimu b. Definice přepínače pro přepnutí řízení. Jestliže je přepínač

aktivní (symbol zatržítka), je řízení modelu předáno žákovi.

c. Povolení párování sekundárního modul s žákovským

vysílačem.

d. Povolení/zakázaní řízení letových funkci žákem. V učitelském

vysílači se povolují/zakazují funkce, které může žák řídit. Např. ž ák m ůž e m ít po vo le né p ou ze l e t ov é f un kc e výškovky/směrovky. Zbytek letových funkci plně ovládá učitel.

4. 4.

computer radio control system

sedmého kanálu. Položkou Aktivní je možné tento ovladač buď povolit nebo zakázat.,

e. Váhy letových funkcí - do jaké míry je letová funkce ovládaná

po předání řízení žákovi. Např. je-li hodnota 60%, pak větší vliv na řízení má žák než učitel, který řídí model ze 40%. Z toho vyplývá, že bude-li mít žák výchylku ovladače 40% a učitel 100%, výsledná velikost výchylky při nastavení 60% váhy bude 64%.

f. Přiřazení vstupnímu kanálu z žákovského vysílače letové funkci

učitelského vysílače.

g. Režim Učitel/Žák dovoluje emulovat až čtyři libovolné fyzické

vstupy vysílače. Seznam těchto vstupů naleznete dole pod přehledem funkcí. Chování závisí na nastaveném režimu:

• Režim Žák. Zde můžete jednoduše přiřadit výchylku

libovolného ovládacího prvku (spínače, potenciometru, křížového ovladače nebo i logického spínače) přímo na výstup určitého kanálu , žáka. Na obrázku je přiřazen proporcionální ovladač P8 k výstupu

• Režim Učitel. Zde rozhodujete, které ovládací prvky budou

emulovány některým kanálem žáka. V okamžiku, kdy žák dostane řízení, jsou tyto ovladače kompletně přepsány hodnotami od žáka z odpovídajícího kanálu. Na obrázku je např. kanálem č.7 emulován ovladač P8 a z něj všechny jím ovládané funkce. Žák tedy např. může přímo řídit funkci Butterfly, ale lze takto i přepínat letové režimy.

Zablokování bezdrátového vysílání

Stiskem „F1" a následným potvrzením lze kompletně vypnout bezdrátové vysílání vysílače. VF modul se jinak vypíná automaticky po připojení k USB. Pokud vypnete VF modul se zapnutým modelem, bude ohlášen alarm ztráty signálu.

4. 4.

computer radio control system

Učitelský vysílač je DC/DS-16 a žákovský je DC/DS-16:

1. Zapněte vysílač učitele. Nakonfigurujte model, aby všechny

letové funkce měly správný smysl, velikosti výchylek atd. Sp ár ujt e vysílač s přijímačem v bezdrátovém režimu „Default“. Zalétejte model.

2. Přepněte učitelský vysílač do bezdrátového režimu Učitel.

Zapněte povolení párování sekundárního modulu.

3. Zapněte žákovský vysílač a přepněte jej do bezdrátového

režimu žák. Nakonfigurujte výstupní kanály

Učitelský vysílač je DC/DS-16 a žákovský je jiný než DC/DS-16:

1. Zapněte vysílač učitele. Nakonfigurujte model, aby všechny

letové funkce měly správný smysl, velikosti výchylek atd. Sp ár ujt e vysílač s přijímačem v bezdrátovém režimu „Default“. Zalétejte model.

2. Přepněte učitelský vysílač do bezdrátového režimu Učitel.

Zapněte povolení párování sekundárního modulu.

3. Žákovský vysílač by měl být vybaven systém Duplex 2,4GHz,

jestliže jej chcete provozovat jako studentský vysílač. Zapněte žákovský vysílač, který se spáruje s učitelským.

4. Na učitelském vysílači (DC/DS-16) přejděte do menu

„Bezdrátové režimy/Trenér->Učitel“, ve kterém vstupním

kanálům ( z žákovského vysílače) přiřadíte odpovídající letové funkce (učitelského vysílače).

Učitelský vysílač je jiný než DC/DS-16 a žákovský je DC/DS-16:

1. Zapněte vysílač učitele. Nakonfigurujte model, aby všechny

letové funkce měly správný smysl, velikosti výchylek atd. Sp ár ujt e

vysílač s přijímačem v bezdrátovém režimu „Výchozí“. Zalétejte model.

2. Na konektor vysílače „trainer“ (viz. návod k vysílači) připojte

bezdrátový modul učitel/žák (viz. návod k modulu) a na m o d u l u zapněte párování (zastrčte propojku do konektoru „Ext.“ ).

3. Zapněte žákovský vysílač (DC/DS-16) a přepněte jej do

bezdrátového režimu žák.

4. Na žákovském vysílači (DC/DS-16) přejděte do menu

„Bezdrátové režimy/Trenér->Žák“, ve kterém výstupním kanálům

přiřadíte odpovídající letové funkce (učitelského vysílače).

Bezdrátový režim „Double Path“

a. Volba režimu b. Povel pro párování primárního vysílačového modulu

s přijímačem

c. Povel pro párování sekundárního vysílačového modulu

s přijímačem

d. Doplňující nastavení pro generování alarmů ztráty signálu.

4. 4.

computer radio control system

Nastavení alarmu ztráty signálu

Režim Double Path je doplněn o možnost nastavení alarmu při ztrátě signálu z jednoho nebo více přijímačů. Možnosti alarmu jsou:

• Při ztrátě jakéhokoli Rx – alarm bude ohlášen pokaždé, když

dojde ke ztrátě signálu ze kteréhokoliv přijímače. Tento mód použijte např. tehdy, jestliže ovládáte různé funkce modelu dvěma přijímači nezávisle. Po spárování se čeká vždy na připojení obou přijímačů.

• Při ztrátě přijímače Rx1 – alarm bude ohlášen pouze tehdy, když

dojde ke ztrátě signálu z primárního přijímače. Tento mód je vhodný, pokud používáte primární přijímač v modelu a druhý máte jako kontrolní, např. u některých soutěžních disciplín. Přijímače jsou považovány za nezávislé a tudíž nemusí být pro řízení modelu přítomny oba dva.

• Při ztrátě přijímače Rx2 – alarm bude ohlášen pouze tehdy, když

dojde ke ztrátě signálu ze sekundárního přijímače. Použití a chování je obdo druhého bodu.bné jako u

• Při ztrátě všech Rx – alarm bude ohlášen až tehdy, dojde-li ke

ztrátě signálu z obou přijímačů. Používejte tehdy, jestliže jsou oba přijímače redundantně spojeny např. propojkami Enlink nebo centrální řídicí jednotkou. Po spárování se čeká vždy na připojení obou přijímačů.

9.3.4 Logické spínače

Chcete-li, aby se funkce vysílače aktivovaly na základě stavu více ovládacích prvků, můžete vytvořit logická pravidla. Každý logický přepínač je tvořen z logického výrazu - pravidla. Logické výrazy (pravidla) se skládají z logické funkce a operandů - stavy ovladačů.

Výs le dk e m log ic ké ho pře pí na če j so u, s te j ně j ak o u neproporcionálních ovladačů, maximálně tři stavy - zapnuto, vypnuto a střední poloha (třetí stav).

1. Vytvoření logického přepínače

Ze seznamu 16 logických přepínačů editujte jeden. Položku „Aktivní“ nastavte na hodnotu „Ano“. Po aktivaci logického přepínače se zobrazí pozice pro vytvoření logického výrazu. První položkou na řádku vyberete ovladač, jehož stav se využije při logické operaci. Druhá položka je logická funkce. Na výběr je logický součin AND, logický součet OR a Multi, viz. pravdivostní tabulky. Poslední položkou vyberete ovladač, jehož stav se využije při logické operaci. Ve spodní části menu je výsledek logického výrazu. V seznamu logických funkcí je zobrazena rekapitulace nastavení i se stavem logických přepínačů.

4. 4.

computer radio control system

Spínač 1

Spínač 2

Výsledek s operátorem

ANDORMulti









3. Emulace třípolohového přepínače

Logická funkce „Multi" emuluje třípolohový přepínač. Máte-li dva přepínače dvoupolohové a chtěli byste jejich kombinací vytvořit logický přepínač třípolohový, využijte log. funkci „Multi".

2. Proporcionální vyhodnocení

Logické pravidla lze vytvářet i při proporcionálním způsobu vyhodnocení ovladačů. Povolíte-li proporcionální zpracování, přibude možnost konfigurace vyhodnocovacích mezí, což je definice od jaké polohy ovladače bude vyhodnocen stav zapnuto/vypnuto. Toto vyhodnocení se využije při logickém vyvození pravidla.

4. Proporcionální logické spínače

Logické spínače nabízejí možnost kompletně proporcionálního vyhodnocování, které může být aplikováno na oba vstupní

Na obrázku je uveden příklad využití proporcionálního zpracování u logického přepínače. Bude-li u ovladače „P2" výchylka v rozsahu od 20 do 80%, bude logický spínač sepnutý. Tímto způsobem si můžete vytvořit až 16 logických přepínačů.

4. 4.

ovladače. Stačí vybrat některou páku nebo potenciometr, ve stejné nabídce stisknout tlačítko „F3 Prop.” (obrázek ) a potvrdit. Pak je e) potřeba editovat výběrové pole s možnostmi „X<“, „X>“, „Lin“ a zadat volbu „Lin“ (obrázek ). V tomto bodě se náš logický spínač c) začne chovat jako proporcionální ovládací prvek. Nyní můžete spojit více vstupů za použití logických podmínek:

computer radio control system

• Spojka AND: Výsledná hodnota vrácená logickým spínačem

bude brána jako minimum z obou řídicích proporcionálních vstupů. Pokud máme např. dva potenciometry, na prvním je výchylka +25% a na druhém je nastaveno -25%, ve výsledku dostaneme -25%.

• Spojka OR: Výsledná hodnota vrácená spínačem je vypočítána

jako maximum z obou vstupních hodnot. Vyšší číslo bude vráceno (obrázek ).d)

• Spojka Multi: Tato volba stále funguje jako emulátor

přepínače se třemi pozicemi. Výsledná hodnota logického spínače může nabývat výchylek -100%, 0% a 100% (obrázek ).b)

Příklad: Jak povolit nebo zakázat funkci Butterfly pomocí spínače.

Mnoho pilotů požaduje mít možnost vypnout nebo zapnout funkci Butterfly nezávisle na kterémkoli letovém režimu. Zde si ukážeme, jak toho docílit (napoví obrázek ). c)

1. Vyberte jakýkoli spínač jako Ovladač 1 (na obrázku byl zvolen

dvoupolohový Sj). Tento spínač přepíše chování Ovladače 2, když to budeme požadovat.

2. Jako Ovladač 2 vyberte proporcionální vstup, kterým se bude

funkce Butterfly plynule řídit (standardně například P2). Ujistěte se, že je tento vstup zpracováván proporcionálně na všech úrovních (obrázek , dále volba „Lin“ na obrázku ).e) d)

3. Ovladač 1 a Ovladač 2 jsou vzájemně spojeny za použití logické

funkce AND. To znamená, že kdykoli je spínač Sj deaktivován, je funkce vstupu P2 zablokována. V případě sepnutí Sj bude aerodynamická brzda fungovat standardně.

4. 4.

computer radio control system

4. V nabídce Jemné ladění -> Butterfly přiřaďte standardním

způsobem takto vytvořený logický „spínač“ L1 a vyzkoušejte jeho funkčnost.

9.3.5 Zvuky na událost

Na základě stavu ovladače lze spustit přehrávání zvukového souboru, uloženého v interní paměti vysílače. Zvukový soubor může obsahovat např. popis jednotlivých akcí jako zatáhnutí podvozku, přepnutí letového režimu atd. Dojde-li při přehrávání zvukových souborů z paměti požadavek zvukové signalizace např. stopek, časovačů, trimů, zvuky se mezi sebou prolnou.

1. Přiřazení ovladače

Editací položky „Spínač“ vyberete ovladač, který bude spouštět přehrávání, viz. „Vyberte ovládací vstup“.

2. Výběr zvukového souboru

Výběr zvukového souboru, který chcete spouštět vybraným ovladačem, provedete editací položky „Soubor". Nabídnuté zvukové soubory se vybírají z interní paměti vysílače v adresáři /Audio/.

3. Zpoždění spuštění

Přehrání zvuku se po splnění podmínky spuštění přehraje po čase definovaném v položce „Zpoždění".

4. Opakované spouštění

Opakované spouštění přehrávání zvukového souboru při splnění podmínky spuštění.

9.3.6 Sekvencer

Funkce sekvenceru je vhodná pro přímé řízení podvozkových serv, avšak její uplatnění je velmi univerzální a může být použita v nejrůznějších situacích. V každém sekvenceru je možné nastavit dvě nezávislé dráhy pro situaci po zapnutí či vypnutí řídicího spínače.

Můžete definovat až 6 sekvencerů, značených Q1-Q6. Lze nastavit až 16 kontrolních bodů pro dráhu v každém směru sekvenceru. Přepínání mezi zobrazením jednotlivých sekvencerů je uskutečněno pomocí tlačítek „F1 Dolů” a „F2 Nahoru”.

4. 4.

computer radio control system

K tomu, abyste sekvencer aktivovali, je třeba postupovat podle několika následujících kroků:

Přiřaďte zdrojový spínač. Na obrázku a) byl zvolen spínač Sg. Po 1. aktivaci spínače se spustí sekvencer, avšak předtím musí znát dráhu pohybu, která je zadaná pomocí sekvence kontrolních bodů distribuovaných v čase.

2. Pro přidání kontrolního bodu v určitém čase je zapotřebí

editovat položku „Čas“, čímž pohnete s časovou osou. Jakmile dosáhnete požadované doby od začátku sekvence, stiskněte tlačítko „F3 +“. Tímto se vytvoří nový kontrolní bod, jenž je zvýrazněn a je možné editovat jeho hodnotu pomocí položky „Hodn.“. Obecně je možné editovat vždy ten bod, který se nachází nejblíže aktuálně nastavenému času.

3. Není možné pohybovat kontrolními body v časové doméně,

avšak libovolný bod můžete smazat pomocí tlačítka „F4 X“ a vytvořit nový na jiném místě.

4. Když nyní aktivujete zdrojový spínač, časová osa se začne

pohybovat a výstup sekvenceru bude adekvátně aktualizován. Pokud spínač vypnete, sekvencer se bude pohybovat opačným směrem až do úplného počátku.

V nabídce Pokročilé se nacházejí ještě některé dodatečné parametry, které funkci sekvenceru dále rozšiřují:

• Můžete přiřadit každému sekvenceru krátký popisek pro

usnadnění pozdější identifikace.

• Volba pro přepsání konkrétního kanálu výstupem

sekvenceru. Pokud máte v modelu například nainstalováno několik

podvozkových serv, zde můžete nastavit, které servo bude přímo

ovládáno tímto sekvencerem. Jakékoli další operace, jakými jsou např. mixy nebo DR/Expo, nebudou na výstup aplikovány.

• Typ trasy (Symetrická/Asymetrická). Tímto sekvenceru

oznamujete, že má použít buď jednu symetrickou trasu tam i zpět, anebo zda použije dvě nezávislé trasy – jednu po aktivaci spínače a druhou po jeho vypnutí. Pokud zvolíte možnost Asymetrická, sekvence začne vždy od počátečního času a nezáleží nikdy na tom, jestli byla předchozí sekvence dokončena nebo ne. Doporučujeme použití této volby dohromady s aktivovanou položkou Vždy dokončit sekvenci.

• Cyklování – pokud si přejete, aby se různé majáky, dělové věže

nebo radarové instalace pohybovaly maketově v cyklech, zaškrtněte tuto možnost.

• Vždy dokončit sekvenci – po zaškrtnutí této volby nebude

možné běh sekvenceru přerušit uprostřed jeho trasy, sekvencer vždy dojede od začátku až do konce.

• Tlačítko „F3 Vymaž” - resetuje veškeré nastavení sekvenceru a

vrací ho do jeho výchozího stavu, kdy nejsou zadané žádné kontrolní body.

4. 4.

computer radio control system

9.3.7 Akcelerometr (Pouze DS-16)

Vysílač DS-16 je vybaven inerciální jednotkou, která je schopna precizně měřit orientaci zařízení v prostoru. Tato jednotka sestává ze tříosého gyroskopu, tříosého akcelerometru a dodatečných matematických operací. Inerciální jednotku můžete přiřadit jako ovladač pro kteroukoliv funkci, lze jí i spouštět hlasové oznamování telemetrie nebo přepínat obrazovky na hlavní obrazovce.

Za použití aplikace Pokročilá nastavení -> Akcelerometr můžete nastavit vybrané parametry inerciální jednotky. Na obrázku je a) znázorněna aktuální orientace vysílače. Osy GX, GY a GZ jsou definovány jako náklon, stoupání a řízení směru v tomtéž pořadí. V grafu jsou znázorněny aktuální hodnoty po tom, co byly provedeny veškeré matematické korekce. V této nabídce lze nastavit následující parametry:

Filtrování – vyhlazuje pohyb pro každou osu nezávisle. Můžete nastavit rozsah v rozmezí od 0 do

10. Nulová hodnota znamená, že nebude použito žádné filtrování a re akce n a změnu orientace vysílače budou potom okamžité. Čím vyšší bude úroveň filtrace, tím

Citlivost – ovlivňuje rozsah odezvy inerciální jednotky pro každou osu nezávisle. Pokud cítíte, že reakce ovládané funkce je příliš malá pro daný pohyb vysílačem, můžete jednoduše zvýšit hodnotu citlivosti, číselně až do 400%.

pomalejší a plynulejší budou výsledné reakce.

Mrtvá zóna – Tento parametr určuje oblast okolo středu, kde je nulová odezva inerciální jednotky na změnu orientace (na obrázku a) je zde zobrazen záměrný kříž). Po ku d t e dy b ud et e l eh ce vysíl ačem p ohyb o v at o k olo středové pozice, výstup inerciální

jednotky zůstane stále nulový. Posun osy Y – Posunuje osu GY tak,

abyste nemuseli držet vysílač neustále v horizontální rovině, a umožňuje tedy držet vysílač v určitém náklonu.

Po stisku tlačítka „F1" si též můžete zobrazit surová data, jež přicházejí od integrovaného akcelerometru a gyroskopu. Lze tak lépe doladit nastavení této jednotky.

Jakmile budete hotovi s konfigurací inerciální jednotky samotné, můžete přiřadit výsledné proměnné jako vstup pro libovolnou funkci. Použijte standardní dialog pro výběr ovládacího prvku (obrázek ). Aby bylo možné vybrat některou proměnnou c) inerciální jednotky, je třeba stisknout tlačítko „F2 Gsens”. Zobrazené osy GX, GY, GZ korespondují s příslušným grafem na obrázku . Poslední dva parametry, zvané „Posun L/R“, představují a)

4. 4.

computer radio control system

určitý druh pohybového gesta. Jestliže svižně pohnete vysílačem směrem doleva, aktivuje se na krátký čas spínač „G/L“. Obdobně jestliže vysílač posunete směrem doprava, aktivuje se spínač „G/R“. Tato gesta je možné využít pro hlasové oznámení telemetrie, přepínání mezi stranami na hlavní obrazovce a jiné.

Náklon (GX)

100%

ost = 100%

Citliv

-100%

-90° 0° 90°

ost = 200%

Citliv

Mrtvá zóna

30° Posun osy Y

computer radio control system

9.4 Časovače/Senzory

- konfigurace časomíry-časovačů a telemetrie.

9.4.1 Časovače

Časovače lze využít pro měření doby trvání mnoha různých událostí, např. motorového času nebo doby jednotlivých okruhů atd. Vysílač

umožňuje provozovat až 10 nezávislých časovačů najednou. Aktuální stav časovačů se zobrazuje na hlavní obrazovce v uživatelských blocích. Jednotlivým časovačům můžete přiřadit jméno. V menu je zobrazen souhrnný přehled časovačů. Aktuální

hodnoty časovačů se ukládají do paměti modelu.

Po stisku tlačítka „F1" můžete nastavit, které časovače se budou resetovat po zapnutí vysílače nebo po změně modelu. Ve výchozím stavu jsou vynulovány vždy časovače s nastavenou krátkou dobou resetu (tzn. Tlačítko Clr/Vymaž na úvodní obrazovce stačí stisknout jen krátce).

Dalšími volbami jsou: Reset všech časovačů po startu nebo reset žádného a ponechání předchozích hodnot.

Letový čas běží inkrementálně během letu, po stisku tlačítka „F4 Start” na úvodní obrazovce nebo po aktivaci libovolného časovače.

Tlačítko „F3" v této nabídce resetuje letový čas na nulu. Jako dodatek je rovněž možné zobrazit letový čas na hlavním displeji

(pomocí nabídky Časovače/Senzory->Údaje na hlavní obrazovce).

1. Vytvoření nového časovače

Tlačítkem „F2(Nový)” vytvoříte nový časovač. V seznamu časovačů na poslední volné pozici se vytvoří nová položka. Editací položky nového časovače přejdete do konfigurace.

2. Smazání časovače

Označením příslušného řádku a stisknutím tlačítka „F3(Smaž)” smažete daný časovač.

3. Editace nastavení časovače

Tlačítkem „F3(Uprav)” nebo stisknutím „3D tlačítka” vyvoláte konfiguraci kurzorem označeného časovače.

computer radio control system

1. Vytvoření nového časovače a) Jméno časovače

Položka označená „Popis“ vyjadřuje jméno časovače. Při založení nového časovače se automaticky na hlavní obrazovce vytvoří uživatelský blok s názvem časovače.

b) Startovací hodnota časovače

Hodnota časovače, ze které se bude vycházet. Nabývat může kladné nebo záporné hodnoty.

c) Cílová hodnota časovače

Hodnota startovací a cílová udávají směr časovače, tzn. jestli se bude čas přičítat (startovací hodnota je menší než cílová hodnota) nebo odečítat (startovací hodnota je větší než cílová hodnota). Cílová hodnota může nabývat kladné nebo záporné hodnoty.

d). Typ časovače

Vysílač podporuje 3 typy časovačů:

• Standardní - spuštěním časovače se začne počítat čas

podle nastavení startovací a cílové hodnoty. Pokaždé, když

se časovač vypne jeho spouští, časovač se zastaví. Při opětovném spuštění časovač pokračuje v aktualizování času.

• Měření mezičasů - spuštěním časovače se začne počítat

čas podle nastavení startovací a cílové hodnoty. Pokaždé, když se časovač znovu spustí jeho spouští, zaznamená se mezičas a inicializuje se časovač na startovací hodnotu. Na úvodn í o brazovce v uživatelském bloku časovače je zobrazen údaj o pořadí mezičasu a aktuálně měřený mezičas. Maximální počet mezičasů je 20. Po zastavení časovače z hlavní obrazovky tlačítkem „F4(Stop)” můžete procházet j ed no tl iv é m ez ič as y „ 3D t l ač ít ke m ” ( ot áč en ím doleva/doprava).

• Volně běžící - spuštěním časovače se začne počítat čas podle

nastavení startovací a cílové hodnoty. Při vypnutí časovače jeho spouští časovač dále aktualizuje čas. Tlačítkem „F4(Stop)” z hlavní obrazovky se časovač zastaví.

Tlačítkem „F5(Vymaž)” z hlavní obrazovky se časovače inicializují na startovací hodnotu.

Nemá-li časovač přiřazen ovladač, kterým se spouští, pak se spouští tlačítkem „F4(Start)” z hlavní obrazovky nebo zapnutím jiného časovače. Je-li k časovači přiřazena spoušť, je aktivován pouze touto spouští.

e) Způsob zvukové signalizace

Před dovršení cílového času lze nastavit zvukové upozornění na tuto skutečnost. Na výběr je několik druhů zvukového upozornění.

f). Spouštění časovače

Přiřazení ovladače, kterým se bude spouštět časovač viz. 9.7

4. 4.

computer radio control system

Vyberte ovládací vstup.

g) Způsob nastavení výchozího stavu časovače

Tlačítkem „F5(Vymaž)” z hlavní obrazovky se časovač inicializuje, tzn. hodnota časovače se nastaví na startovací hodnotu.

„Krátký reset“ - krátkým stisknutím tlačítka „F5(Vymaž)” z hlavní obrazovky se inicializuje časovač.

„Dlouhý reset“ - dlouhým stisknutím tlačítka „F5(Vymaž)” z hlavní obrazovky se inicializuje časovač.

h) Letové režimy

Časovač může být aktivní ve všech letových režimech nebo jen ve vybraném. Letovým režimem můžete spouštět časovač.

Jakoukoliv změnou v konfiguraci časovače provedete jeho inicializaci. Hodnota časovače v konfiguraci je zobrazena v první pozici funkčních tlačítek.

9.4.2 Alarmy

Využíváte-li JETI telemetrický systém, můžete si v tomto menu definovat mezní hodnotu (alarm), při jehož překročení/podkročeni budete upozorněni přehráním zvoleného zvukového souboru. Vysílač podporuje oba způsoby alarmů- I.generace i EX.

Alarmy I. generace

Alarmy telemetrického systému I. generace fungují tak, že při překročení mezní hodnoty nastavené v senzoru se odesílá morseův kód, který se zvukově signalizuje. Provozujete-li telemetrii I. generace, potvrďte položku „Alarmy Morseových kódů …“. Přejdete do konfigurace Alarmu senzorů I. generace. Položku „Povolit alarmy Morseových kódů“ změňte na zatržení stiskem „3D tlačítka”. Zobrazí se seznam. V prvním sloupci je zobrazení morseovy abecedy. Druhý sloupec vyjadřuje přiřazení zvukového souboru, který se přehraje při vyhodnocení daného alarmu. Zvuky se vybírají z adresáře /Audio/ interní paměti vysílače. Poslední sloupec s názvem „Aktivní“ je povolení/zakázání vyhodnocení alarmu. Konfigurace se ukládá pod nastavení modelu.

Alarmy EX

U telemetrie EX lze definici alarmu provést přímo ve vysílači. V první řadě je nutné připojit senzor k přijímači a navázat spojení mezi vysílačem a přijímačem, aby se načetl senzor do vysílače. Tato procedura může chvíli trvat. Seznam připojených senzorů je dostupný v menu „Časovače/Senzory->Senzory/Ukládání dat“.

4. 4.

computer radio control system

1. Vytvoření Alarmu

Tlačítkem „F2(Nový)” přejdete do menu editace alarmu. V položce

„Senzor“ vyberete veličinu senzoru, jejíž mezní hodnotu (alarm) chcete nastavovat.

2. Povolení alarmu

Vyberte položkou „Aktivní“ a stisknutím „3D tlačítka” povolíte alarm a zobrazí se parametry alarmu.

3. Definice mezní hodnoty

Položka „Podmínka“ definuje podmínku, při jejímž splnění se vyvolá alarm. Hodnota „X“ je považována za veličinu senzoru.

4. Zvukový soubor

Definice zvukového souboru, který se přehraje při výskytu alarmu. Tlačítkem „F1()” je umožněno přehrát vybraný zvukový soubor. Tlačítkem „F2()” zastavíte přehrávání zvukového souboru.

5. Spínač aktivace

Jestliže zde přiřadíte některý spínač, bude spouštění alarmu podřízeno tomu, zda je tento spínač aktivní. V opačném případě vůbec k aktivaci alarmu nedojde.

6. Opakované přehrávání

Je-li podmínka alarmu splněna po dobu delší než je délka zvukového souboru, může se zvukový soubor přehrát jednou nebo spouštět opakovaně. Jestliže je položka „Opakuj“ povolena (zatržení), pak se zvuk přiřazený k alarmu přehrává opakovaně. Neníli položka „Opakuj“ povolena (křížek) zvuk alarmu se přehraje jednou.

7. Ohlásit aktuální hodnotu

Jestliže chcete, aby se při aktivaci alarmu rovněž hlasem oznámila aktuální hodnota daného senzoru, zaškrtněte tuto možnost.

8. Aktivace volnoběhu

Při aktivaci alarmu se může zároveň zapnout volnoběh na plynu.

9.4.3 Vario

V této nabídce můžete volit mezi dvěma způsoby akustické

signalizace varia. První způsob je řízen přímo alarmem nastaveným v daném senzoru a je určen především pro ne-EX senzory typu MVARIO. Je možné nastavit spínač, jímž se povolí či zakáže funkce indikace variometru. Posuvník vespod ukazuje aktuální rychlost stoupání/klesání.

4. 4.

computer radio control system

Druhý mód signalizace variometru je určen pro senzory EX. Akustický výstup závisí přímo na aktuálních číselných hodnotách, jež senzor posílá z modelu. Je opět možné přiřadit spínač, jímž se bude aktivovat akustická signalizace.

Další volby v této nabídce znamenají:

• Parametr EX. Zde můžete nastavit konkrétní senzor a jeho

parametr, jímž se bude signalizace řídit. Pokud je detekováno MVARIO EX, je automaticky zvolen parametr Vario. Ovšem můžete si zvolit libovolný jiný parametr – např. sondu otáček, která bude například indikovat vysoké otáčky.

• Mrtvá zóna (negativní a pozitivní). Tato položka umožňuje

nastavit mrtvou zónu okolo středu rozsahu, kde vysílač nebude generovat žádný akustický signál.

• Rozsah (minimum, střed a maximum). Zde můžete definovat

plný rozsah senzoru tak, aby byl správně indikován na zvukovém výstupu varia.

Aktuální hodnota na senzoru a její adekvátní výstup po zpracování jsou indikovány ve spodní části obrazovky.

Střed rozsahuNegativní mrtvá zóna Pozitivní mrtvá zóna

Minimum Maximum

Ticho Stálý tón Přerušovaný tón

9.4.4 Hlasový výstup

Tato důležitá funkce usnadňuje život každému modeláři, jenž chce

znát aktuální hodnoty na telemetrických čidlech, avšak nemůže si je

přečíst na displeji. Přeostřování na displej totiž může být

nepohodlné, ale někdy i nebezpečné.

Hlasový výstup pro časovač

První řádek této obrazovky představuje nastavení hlasového

výstupu pro časovač. Vysílač dokáže hlasem oznámit aktuální čas

jednoho konkrétního časovače. V tomto nastavení je potřeba zadat,

který časovač se má oznamovat, a také spínač, jehož sepnutí spouští

oznámení.

Pokud je časovač nastaven jako typ s „Mezičasy“, zobrazí se jako

druhý řádek parametr Oznámit předchozí kolo. Pokud tento řádek

zaškrtnete (bude tedy zobrazena ikona zatržítka), ohlásí se vždy čas

předchozího kola. Budete tedy přesně vědět, jak rychlé to kolo bylo.

Hlasový výstup pro telemetrii

Pro telemetrii jsou vyhrazeny dvě nezávislé fronty oznamovaných

parametrů. První fronta, uvozená řádkem „Opakovat po“, slouží k

opakovanému oznamování hodnot každých x sekund. Počet sekund

uběhlých od předchozího hlášení je přitom zobrazen namísto

tlačítka F(1). Můžete také specifikovat spínač, kterým se bude

povolovat nebo zakazovat opakované hlášení. Pokaždé, když je

tento spínač aktivován, dojde k okamžitému oznámení daných

parametrů a dále je odstartován odpočet před dalším

oznamováním.

Druhá nezávislá fronta parametrů je určena pro okamžité oznámení

po aktivaci některého spínače (viz Spoušť okamžitého hlášení). Tyto

parametry jsou oznámeny pouze jednou po každém sepnutí.

4. 4.
