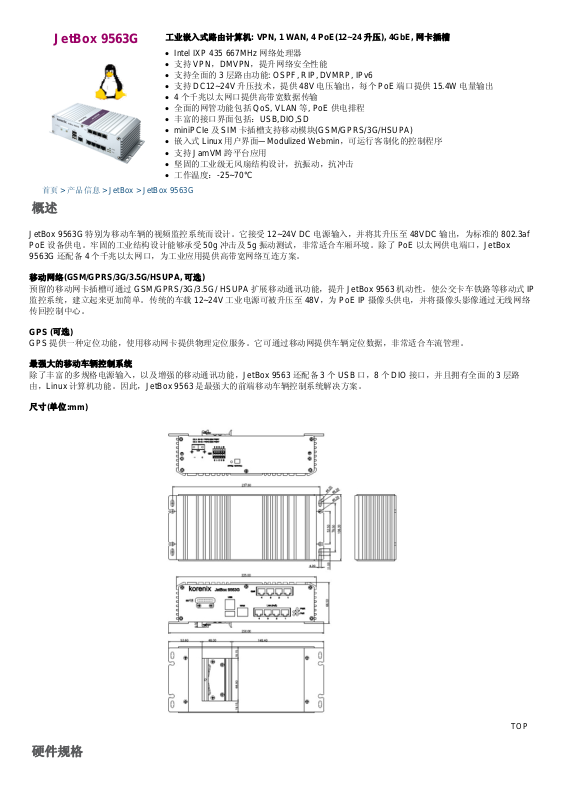

JetBox 9563G

首页 > 产品信息 > JetBox > JetBox 9563G

概述

JetBox 9563G 特别为移动车辆的视频监控系统而设计。它接受 12~24V DC 电源输入，并将其升压至 48VDC 输出，为标准的 802.3af
PoE 设备供电。牢固的工业结构设计能够承受 50g 冲击及 5g 振动测试，非常适合车厢环境。除了 PoE 以太网供电端口，JetBox
9563G 还配备 4 个千兆以太网口，为工业应用提供高带宽网络互连方案。

移动网络(GSM/GPRS/3G/3.5G/HSUPA, 可选)
预留的移动网卡插槽可通过 GSM/GPRS/3G/3.5G/ HSUPA 扩展移动通讯功能，提升 JetBox 9563 机动性。使公交卡车铁路等移动式 IP
监控系统，建立起来更加简单。传统的车载 12~24V 工业电源可被升压至 48V，为 PoE IP 摄像头供电，并将摄像头影像通过无线网络
传回控制中心。

GPS (可选)
GPS 提供一种定位功能，使用移动网卡提供物理定位服务。它可通过移动网提供车辆定位数据，非常适合车流管理。

最强大的移动车辆控制系统
除了丰富的多规格电源输入，以及增强的移动通讯功能，JetBox 9563还配备 3 个 USB 口，8 个 DIO 接口，并且拥有全面的 3 层路
由，Linux计算机功能。因此，JetBox 9563 是最强大的前端移动车辆控制系统解决方案。

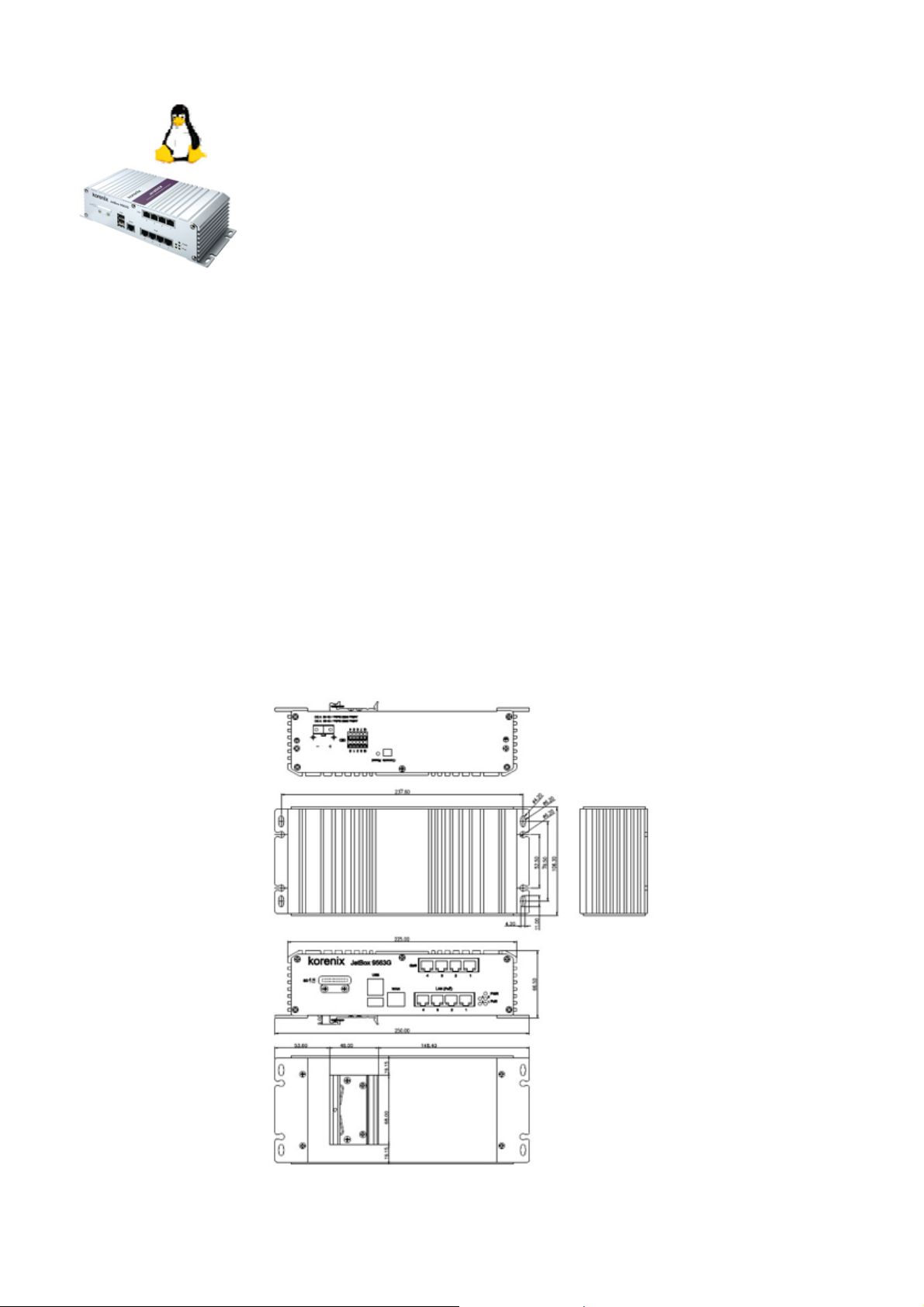

尺寸(单位:mm)

工业嵌入式路由计算机: VPN, 1 WAN, 4 PoE(12~24 升压), 4GbE, 网卡插槽

• Intel IXP 435 667MHz 网络处理器

• 支持 VPN，DMVPN，提升网络安全性能

• 支持全面的 3 层路由功能: OSPF, RIP, DVMRP, IPv6

• 支持 DC12~24V 升压技术，提供 48V 电压输出，每个 PoE 端口提供 15.4W 电量输出

• 4 个千兆以太网口提供高带宽数据传输

• 全面的网管功能包括 QoS, VLAN 等, PoE 供电排程

• 丰富的接口界面包括：USB,DIO,SD

• miniPCIe及 SIM 卡插槽支持移动模块(GSM/GPRS/3G/HSUPA)

• 嵌入式 Linux 用户界面—Modu lized Webmin，可运行客制化的控制程序

• 支持 JamVM 跨平台应用

• 坚固的工业级无风扇结构设计，抗振动，抗冲击

• 工作温度：-25~70°C

硬件规格

TOP

系统

处理器

系统内存
系统闪存
以太网

PoE

线缆

存储

USB

Digital IO
控制端口
Mobile 插槽

以太网口 LED 指示灯

设备 LED 指示灯

硬件 WDT
电源
功耗

系统支持

机械规格

结构
颜色
安装
尺寸
净重

工作环境

工作温度
存储温度
通过认证

冲击测试
振动测试

Intel Xscale IXP435 667MHz RISC-based
Fanless

128MB DDR2 RAM
32MB
10/100/1000 Base-Tx RJ-45 接头 x4

10/100 Base-Tx RJ-45 接头 x5
4 个 PoE 端口, 满足 IEEE802.3af 标准, 每端口输出功率 15.4W
10 Base-T: 2-pair UTP/STP Cat. 3,4,5 cable (100m)

100 Base-Tx: 2-pair UTP/STP Cat. 5 cable (100m)
1000 Base-T: 4-pair UTP/STP Cat. 5 cable (100m)
10Base-T: 4-pair UTP/STP Cat 3,4,5, 100ohm (100m) for PoE
100Base-Tx: 4-pair UTP/STP Cat.5, 100ohm (100m) for PoE

SD 卡插槽 x1
CF 卡插槽 x1

USB 2.0 x3 (Host)
支持设备: USB flash, wireless dongle

8 DIO (默认为 8 个 DI), DI 或 DO 可用户自定义
3-pin 接头 (RS232 界面)
miniPCIe x1

SIM x1
Link/ Activity (绿灯亮/闪烁)

Fdx/Col status (黄灯亮/闪烁)
Gigabit copper: Link/Act (绿灯亮/闪烁)
Gigabit copper: Speed 1000M/ other (黄灯亮/熄灭)
重置键 x1

PoE Powered/ none (黄灯亮/熄灭) x4
Power on/ off (绿灯亮/熄灭) x1

系统超时重启,默认为 1 秒
DC 12~24V
100W (含 PoE)

25W (不含 PoE)

嵌入式 Linux 2.6.20

铝合金外壳, 符合 IP31 工业防护标准
银色
壁挂/导轨安装

66.5(H) x 250 (W) x 106.3 (D) mm

1.07kg

-13 ~ 158°F (-25 ~ 70°C), 5～95% RH

-40 ~ 176°F(-40 ~ 80°C), 5 ～ 95% RH
FCC class A, CE

EN55022 class A,
EN55024,
EN61000-3-2, 3
EN61000-4-2, 3, 4, 5, 6, 8, 11

IEC60068-2-27(50g 峰值加速度)
IEC60068-2-6 (5g/ 10~150Hz/operating)

MTBF
质保

功能

WAN界面

以太网

LAN界面

千兆以太网
以太网

VLAN 路由
QoS

以太网性能

传输速率
传输封包大小

MAC 地址
缓存

IP 路由服务

静态路由
动态路由

IP 防火墙/周边安全

IP 地址和端口号过滤
VPN

管理&安全

安全

Web UI

可通过 TELNET 连接或控制端口实
现 Linux shell 访问

SNMP v1, v2c, v3

PoE 以太网供电

PD 电量分级
PIN 定义(RJ45 接头)
PoE 供电控制
PoE 排程控制
PoE 限量供电控制

技术

25°C 时大于 20,000 小时
5 年

10/100 Base-Tx RJ-45 接头 x1,自适应 MDI/MDI-X

10/100/1000 Base-Tx RJ-45 x4
10/100 Base-Tx RJ-45 接头 x4 (with PoE),自适应 MDI/MDI-X

支持 port-based VLAN 和 IEEE802.1Q VLAN
每个端口支持 4 个优先级, 802.1p COS 和 IP Layer TOS/DiffServ

以太网: 14,880 pps, 快速以太网: 148,800 pps, 千兆以太网: 1,488,000 pps
千兆网口：最高 10K byte Jumbo frames

网口：64 bytes～1522 bytes (含 VLAN tag)
1K MAC 地址列表
千兆网口：1 Mbits

网口：512 Kbits

RIP, RIP-II, OSPF, ISIS*, BGP*, DVMRP

PPP
PPPoE

NAT/ DMZ
L2TP, PPTP, SLIP, VLAN, IPsec, OpenVPN, GRE*, NHRP*, DMVPN*

HTTPS, SSH, SFTP
Webmin (可选):

Webmin by Korenix: DIO, PoE, Device Server (TCP Server mode), DHCP, DMVPN,
DVMRP, Firmware Upgrade, GPRS, Modbus Gateway*, Module Upgrade, OSPF, RIP,
Switch Port, VLAN
Webmin basic
Webmin system
Webmin servers
Webmin others

MIB , traps MIB-II, Bridge MIB, Ethernet-like MIB, VLAN MIB
私有 SNMP MIB 示例代码
NTP 用于时钟管理

依据 IEEE802.3af 标准进行电量检测分级 (class ID 0~3)
V+ (Pin 4,5), V- (Pin 7,8), Tx (Pin 1,2), Rx (Pin 3,6)

支持用户自定义 PoE 端口启动/关闭，或遵循排程设定
各 PoE 端口可独立启动/关闭，设置供电排程。支持以小时为单位的周计划排程
供电控制模式满足 IEEE802.3af 标准。各 PoE 端口最大输出功率 15.4W @DC 48V

标准

处理方式
封包过滤

Linux 规格

嵌入式 Linux

Bootloader
Linux内核版本
Shell

文件系统
设备驱动

协议

软件包

SDK

Linux工具链

备注: 各机型硬件结构不同，支持的软件亦不同

IEEE802.3 10Base-T Ethernet
IEEE802.3u 100Base-Tx Fast Ethernet
IEEE802.3ab 1000Base-T
IEEE802.3af Power over Ethernet (PoE)
IEEE802.3x Flow Control and Back-pressure
IEEE802.1p Class of service
IEEE802.1Q VLAN

存储转发交换机制
广播封包过滤

JetBox bootloader

2.6.20
GNU ash
jffs2, NFS, Ext2, Ext3, VFAT, FAT
USB, Watchdog timer, UART, Ethernet, DIO, PoE, SD/mSD card, CF card, HW IPsec VPN,

HW Open VPN, JetCard1608/ 2105/ 2154G, VGA*, Mobile dongle*, GPS dongle*
ARP, PPP, CHAP, IPv4, IPv6, PAP, ICMP, TCP, UDP, NFS, SNMP v1/v2c/v3, NTP,

SSH1.0/2.0, SSL, OpenVPN, Ipsec, PPP, PPPoE, PPTP, FTP, HTTP, SMTP, DNS, L2TP,
DVMRP, OSFP, RIP v1.0/2.0, BGP*, ISIS*, VRRP*, 802.11*, HSDPA*, GPRS* telnet, dhcp,
VLAN

Busybox (telnetd, inetd, udhcp, syslogd), e2fsprogs, firmware, i2c-tools, microcom, mtd,
netcat, pciutils, ser2net, setserial ssdutil, usbmount, usbutils, version, bridge-utils, ethtool,
iptables, net-snmp, ntp, openssh, openssl, openvpn, openswan, pppd, rp-pppoe, pptp-linux,
proftpd, samba, goahead, mutt, bind, l2tp, mrouted, quagga, vrrpd, wireless-tools, wvdial

JavaVM (可选)
Korenix Linux auto-run 功能

客制化设置
过程监控

Gcc(C/C++ PC cross compiler), uClibc
Linux 示例代码

订购讯息

Jetbox 9563G Embedded 4-Port GbE & 5-Port Booster PoE VPN Routing Computer, w/ miniPCIe & SIM slot

包括:

TOP

• JetBox 9563G

• 控制线缆 x1

• 附 2-pin 电源接线槽

• 附 5-pin DIO 接线槽 x2

• 附 SD 卡槽防尘盖

• 导轨安装配件

• 快速安装向导

• 用户手册及软件光盘

可选配件

CF 卡附加应用软件: CF 卡容量为 2G

• CF2G-L-J Webmin UI & JamVM for Linux
