JETAIR Touch BL/A/60 User manual

IT Istruzioni di montaggio e d'uso
DE Montage- und Gebrauchsanweisung
EN Instruction on mounting and use
FR Prescriptions de montage et mode d’emploi
ES Montaje y modo de empleo
PT Instruções para montagem e utilização
SV Monterings- och bruksanvisningar
FI Asennus- ja käyttöohjeet
NO Instrukser for montering og bruk
DA Bruger- og monteringsvejledning
RU Инструкции по монтажу и эксплуатации

IT - Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in questo
manuale. Si declina ogni responsabilità per eventuali

inconvenienti, danni o incendi provocati all'apparecchio
derivati dall'inosservanza delle istruzioni riportate in questo
manuale. La cappa è concepita per l'aspirazione dei fumi e
vapori della cottura ed è destinata al solo uso domestico.

La cappa può avere estetiche differenti rispetto a quanto
illustrato nei disegni di questo libretto, comunque le
istruzioni per l'uso, la manutenzione e l'installazione
rimangono le stesse.
! E' importante conservare questo manuale per poterlo

consultare in ogni momento. In caso di vendita, di
cessione o di trasloco, assicurarsi che resti insieme al
prodotto.

! Leggere attentamente le istruzioni: ci sono importanti

informazioni sull'installazione, sull'uso e sulla sicurezza.

! Non effettuare variazioni elettriche o meccaniche sul

prodotto o sulle condotte di scarico.

! Prima di procedere nell'installazione dell'apparecchio

verificare che tutti i componenti non siano danneggiati. In
caso contrario contattare il rivenditore e non proseguire
con l'installazione.

Nota: I particolari contrassegnati con il simbolo "(*)" sono
accessori opzionali forniti solo in alcuni modelli o particolari
non forniti, da acquistare.

Avvertenze

Attenzione! Non collegare l’apparecchio alla rete elettrica

finche l’installazione non è totalmente completata.
Prima di qualsiasi operazione di pulizia o manutenzione,
disinserire la cappa dalla rete elettrica togliendo la spina o
staccando l’interruttore generale dell’abitazione.
Per tutte le operazioni di installazione e manutenzione
utilizzare guanti da lavoro
L’apparecchio non è destinato all’utilizzo da parte di bambini o
persone con ridotte capacità fisiche sensoriali o mentali e con
mancata esperienza e conoscenza a meno che essi non siano
sotto la supervisione o istruiti nell’uso dell’apparecchiatura da
una persona responsabile per la loro sicurezza.
I bambini devono essere controllati affinché non giochino con
l’apparecchio.
Mai utilizzare la cappa senza griglia correttamente montata!
La cappa non va MAI utilizzata come piano di appoggio a
meno che non sia espressamente indicato.
Il locale deve disporre di sufficiente ventilazione, quando la
cappa da cucina viene utilizzata contemporaneamente ad altri
apparecchi a combustione di gas o altri combustibili.
L’aria aspirata non deve essere convogliata in un condotto
usato per lo scarico dei fumi prodotti da apparecchi a
combustione di gas o di altri combustibili.
E’ severamente vietato fare cibi alla fiamma sotto la cappa.
L’impiego di fiamma libera è dannoso ai filtri e può dar luogo
ad incendi, pertanto deve essere evitato in ogni caso.
La frittura deve essere fatta sotto controllo onde evitare che
l’olio surriscaldato prenda fuoco.

Quando il piano di cottura è in funzione le parti accessibili
della cappa possono diventare calde.
Per quanto riguarda le misure tecniche e di sicurezza da
adottare per lo scarico dei fumi attenersi strettamente a
quanto previsto dai regolamenti delle autorità locali
competenti.
La cappa va frequentemente pulita sia internamente che
esternamente (ALMENO UNA VOLTA AL MESE, rispettare
comunque quanto espressamente indicato nelle istruzioni di
manutenzione riportate in questo manuale).
L’inosservanza delle norme di pulizia della cappa e della
sostituzione e pulizia dei filtri comporta rischi di incendi.
Non utilizzare o lasciare la cappa priva di lampade
correttamente montate per possibile rischio di scossa elettrica.
Si declina ogni responsabilità per eventuali inconvenienti,
danni o incendi provocati all’apparecchio derivati
dall’inosservanza delle istruzioni riportate in questo manuale.
Questo apparecchio è contrassegnato in conformità alla
Direttiva Europea 2002/96/EC, Waste Electrical and Electronic
Equipment (WEEE). Assicurandosi che questo prodotto sia
smaltito in modo corretto, l'utente contribuisce a prevenire le
potenziali conseguenze negative per l'ambiente e la salute.

Il simbolo

sul prodotto o sulla documentazione di
accompagnamento indica che questo prodotto non deve
essere trattato come rifiuto domestico ma deve essere
consegnato presso l'idoneo punto di raccolta per il riciclaggio
di apparecchiature elettriche ed elettroniche. Disfarsene
seguendo le normative locali per lo smaltimento dei rifiuti. Per
ulteriori informazioni sul trattamento, recupero e riciclaggio di
questo prodotto, contattare l'idoneo ufficio locale, il servizio di
raccolta dei rifiuti domestici o il negozio presso il quale il
prodotto è stato acquistato.

ATTENZIONE! La mancata installazione di viti e dispositivi di
fissaggio in conformità di queste istruzioni può comportare
rischi di natura elettrica.

9

Utilizzazione

La cappa è realizzata per essere utilizzata in versione
aspirante ad evacuazione esterna o filtrante a ricircolo interno.

Versione aspirante

I vapori vengono evacuati verso l’esterno tramite un tubo di
scarico fissato alla flangia di raccordo.
Il diametro del tubo di scarico deve essere equivalente al
diametro dell'anello di connessione.
Attenzione! Il tubo di evacuazione non è fornito e va
acquistato.
Nella parte orizzontale, il tubo deve avere una leggera
inclinazione verso l’alto (10° circa) in modo da poter
trasportare l’aria verso l’esterno più facilmente.
Se la cappa è provvista di filtri al carbone, questi devono
essere tolti.
Collegare la cappa a tubi e fori di scarico a parete con
diametro equivalente all'uscita d'aria (flangia di raccordo).
L'utilizzo di tubi e fori di scarico a parete con diametro inferiore
determinerà una diminuizione delle prestazioni di aspirazione
ed un drastico aumento della rumorosità.
Si declina perciò ogni responsabilità in merito.

! Usare un condotto lungo il minimo indispensabile.
! Usare un condotto con minor numero di curve possibile

(angolo massimo della curva: 90°).

! Evitare cambiamenti drastici di sezione del condotto.
! Usare un condotto con l’interno più liscio possibile.
! Il materiale del condotto deve essere approvato

normativamente.

Versione filtrante

L’aria aspirata verrà sgrassata e deodorata prima di essere
riconvogliata nella stanza. Per utilizzare la cappa in questa
versione è necessario installare un sistema di filtraggio
aggiuntivo a base di carboni attivi.

I modelli senza motore di aspirazione funzionano solo in
versione aspirante e debbono essere collegati ad una unità
periferica di aspirazione (non fornita).
Le istruzioni di collegamento sono fornite con l'unità periferica
di aspirazione.

Installazione

La distanza minima fra la superficie di supporto dei recipienti
sul dispositivo di cottura e la parte più bassa della cappa da
cucina deve essere non inferiore a 50cm in caso di cucine
elettriche e di 65cm in caso di cucine a gas o miste.
Se le istruzioni di installazione del dispositivo di cottura a gas
specificano una distanza maggiore, bisogna tenerne conto.

Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata
sull’etichetta caratteristiche situata all’interno della cappa. Se
provvista di spina allacciare la cappa ad una presa conforme
alle norme vigenti posta in zona accessibile anche dopo
l’installazione. Se sprovvista di spina (collegamento diretto
alla rete) o la spina non è posta in zona accessibile, anche
dopo installazione, applicare un interruttore bipolare a norma
che assicuri la disconnessione completa della rete nelle
condizioni della categoria di sovratensione III, conformemente
alle regole di installazione.
Attenzione! Prima di ricollegare il circuito della cappa
all’alimentazione di rete e di verificarne il corretto
funzionamento, controllare sempre che il cavo di rete sia stato
montato correttamente.
La cappa è provvista di un cavo alimentazione speciale; in
caso di danneggiamento del cavo, richiederlo al servizio
assistenza tecnica.

Montaggio

Prima di iniziare con l'installazione:

• Verificare che il prodotto acquistato sia di dimensioni

idonee alla zona di installazione prescelta.

• Togliere il/i filtro/i al carbone attivo se forniti (vedi anche

paragrafo relativo). Questo/i va/nno rimontato/i solo se si
vuole utilizzare la cappa in versione filtrante.

• Verificare che all'interno della cappa non vi sia (per motivi

di trasporto) materiale di corredo (ad esempio buste con
viti, garanzie etc) , eventualmente va tolto e conservato.

• Se possibile scollegare e rimuovere i mobili sottostanti ed

intorno l’area di installazione (parete o soffitto) della
cappa in modo da avere una migliore accessibilità.
Altrimenti proteggere per quanto possibile i mobili e tutte
le parti interessate all'installazione. Scegliere una
superficie piatta da coprire con una protezione dove poi
appoggiare la cappa e i particolari a corredo.

• Verificare inoltre che in prossimità della zona di

installazione della cappa (in zona accessibile anche con
cappa montata) sia disponibile una presa elettrica e sia
possibile collegarsi ad un dispositivo di scarico fumi
verso l'esterno (solo Versione aspirante).

• Eseguire tutti i lavori di muratura necessari (ad es.:

installazione di una presa elettrica e/o foro per il

passaggio del tubo di scarico).
La cappa è dotata di tasselli di fissaggio adatti alla maggior
parte di pareti/soffitti. E’ tuttavia necessario interpellare un
tecnico qualificato per accertarVi sull’idoneità dei materiali a
seconda del tipo di parete/soffitto. La/il parete/soffitto deve
essere sufficientemente robusto da sostenere il peso della
cappa.

10

Funzionamento

Usare la velocità maggiore in caso di particolare
concentrazione di vapori di cucina. Consigliamo di accendere
l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla
in funzione a cottura terminata per altri 15 minuti circa.

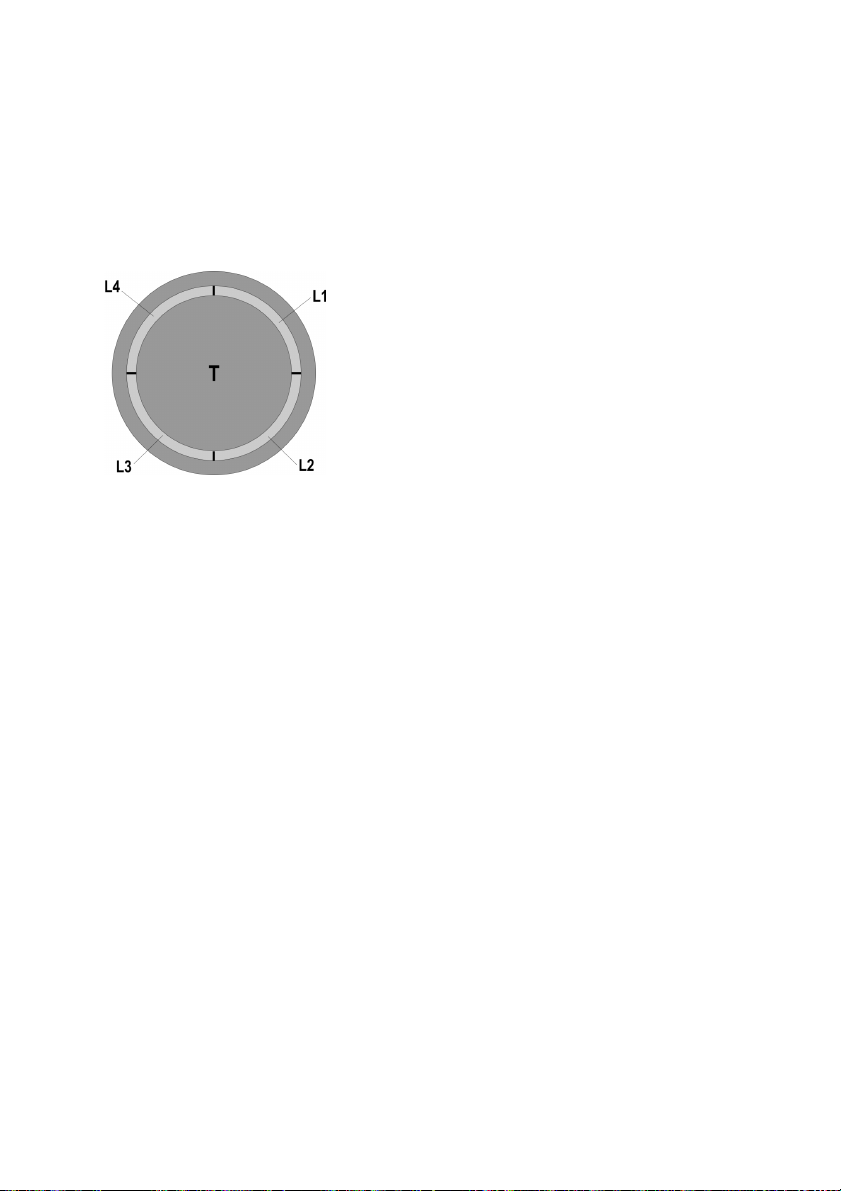

Il pannello di controllo è costituito da un dischetto rotativo
retoilluminato

•Per accendere e spegnere le luci:

Premere il dischetto (T) per accendere e spegnere le luci

•Per selezionare le velocità di aspirazione disponibili:

Girare il dischetto (T) in senso orario per accendere ed
aumentare la velocità di aspirazione e in senso antiorario per
diminuirla, e spegnere la cappa.
La corona (L) si illumina ad indicare la velocità di aspirazione
selezionata :

•L1 acceso

velocità 1 (minima).

•L1+L2 accesi

velocità 2 (media).

.•L1+L2+L3 accesi

velocità 3 (massima).

•L1+L2+L3+L4 accesi in modalità lampeggiante

velocità 4 (intensiva) :durata 5 minuti, dopodichè la cappa si
posiziona automaticamente alla velocità 2

•L spenta:

Motore di aspirazione spento

Dispositivo di controllo saturazione filtri

La cappa è fornita di un dispositivo che segnala quando si
deve eseguire la manutenzione dei filtri
Il dispositivo di controllo saturazione del filtro antigrasso è
sempre attivo
Il dispositivo di controllo del filtro ai carboni attivi è
solitamente disattivato
Per attivarlo procedere come segue:

- Spegnere la cappa.

- Premere il dischetto (T), per più di 5 secondi
La corna (L) si accende completamente, lampeggiando,viene
emesso un segnale acustico : il dispositivo di controllo del
filtro ai carboni è attivato.
NB = per disattivarlo, spegnere la cappa, premere il dischetto
(T), L1+L2 si retroilluminano, lampeggiano; attendere il
segnale acustico, a conferma dell’avvenuta disattivazione.

Segnalazione saturazione del filtro antigrasso

L1 + L2 lampeggiano quando si deve eseguire la
manutenzione del filtro antigrasso

Segnalazione saturazione del filtro ai carboni attivi

L3 + L4 lampeggiano quando si deve eseguire la
manutenzione del filtro ai carboni attivi

Reset della segnalazione di saturazione filtri

Dopo la manutenzione dei filtri accendere la cappa e premere
il dischetto (T) per più di 5 secondi : si udirà un segnale
acustico prolungato (beep) a conferma dell'avvenuto reset .
Nota : in caso di segnalazione contemporanea (saturazione
filtro antrigrassi e filtro ai carboni aittvi), è necessario ripetere
l’operazione di resete per due volte.

11

Manutenzione

Attenzione! Prima di qualsiasi operazione di pulizia o
manutenzione, disinserire la cappa dalla rete elettrica
togliendo la spina o staccando l’interruttore generale
dell’abitazione.

Pulizia

La cappa va frequentemente pulita (almeno con la stessa
frequenza con cui si esegue la manutenzione dei filtri grassi),
sia internamente che esternamente. Per la pulizia usare un
panno inumidito con detersivi liquidi neutri.
Evitare l’uso di prodotti contenenti abrasivi. NON UTILIZZARE

ALCOOL!
Attenzione: L’inosservanza delle norme di pulizia

dell’apparecchio e della sostituzione dei filtri comporta rischi di
incendi. Si raccomanda quindi di attenersi alle istruzioni
suggerite.
Si declina ogni responsabilità per eventuali danni al motore,
incendi provocati da un’impropria manutenzione o
dall’inosservanza delle suddette avvertenze.

Filtro antigrasso

Fig. 11-28
Trattiene le particelle di grasso derivanti dalla cottura.

Deve essere pulito almeno una volta al mese (o quando il
sistema di indicazione di saturazione dei filtri - se previsto sul
modello in possesso- indica questa necessità), con detergenti
non aggressivi, in lavastoviglie a basse temperature ed a ciclo
breve. (Tmax: 70°C)
Con il lavaggio in lavastoviglie le parti metalliche potrebbero
scolorirsi.
Il filtro deve essere asciugato in forno ad una temperatura di
max 100°C per un'ora; nel caso in cui il filtro risulti ancora
umido ripetere l'operazione.
Sostituire il filtro almeno ogni 2 anni.
Per smontare il filtro grassi tirare la maniglia di sgancio a
molla.

Filtro ai carboni attivi (Solo per Versione Filtrante)

Fig. 27
Trattiene gli odori sgradevoli derivanti dalla cottura.

Il filtro ai carboni attivi può essere uno di questi tipi:

• Filtro ai carboni attivi lavabile.

• Filtro ai carboni attivi NON lavabile.
Filtro ai carboni attivi lavabile

Il filtro al carbone può essere lavato ogni due mesi in acqua
calda e detergenti idonei o in lavastoviglie a 65°C (in caso di
lavaggio in lavastoviglie eseguire il ciclo di lavaggio completo
senza stoviglie all'interno).
Togliere l'acqua in eccesso senza rovinare il filtro, dopodiché
togliere il materassino posto all'interno del telaio in plastica e
riporlo nel forno per 10 minuti a 100°C per asciugarlo
definitivamente.
Sostituire il materassino ogni 3 anni e ogni volta che il panno
risulta danneggiato.

Filtro ai carboni attivi NON lavabile

La saturazione del filtro carbone si verifica dopo un uso più o
meno prolungato a seconda del tipo di cucina e della
regolarità della pulizia del filtro grassi. In ogni caso è
necessario sostituire la cartuccia al massimo ogni quattro
mesi. NON può essere lavato o rigenerato
Montaggio
Agganciare il filtro ai carboni attivi prima posteriormente sulla
linguetta metallica della cappa, poi anteriormente con i due
pomelli.
Smontaggio
Rimuovere il filtro ai carboni attivi girando di 90° i pomelli che
lo fissano alla cappa.

Sostituzione Lampade

La cappa è dotata di un sistema di illuminazione basato sulla
tecnologia LED.
I LED garantiscono una illuminazione ottimale, una durata fino
a 10 volte maggiore delle lampade tradizionali e consentono
di risparmiare il 90% di energia elettrica.

Per la sostituzione rivolgersi al servizio assistenza tecnica.

12

DE - Montage- und Gebrauchsanweisung

Die Instruktionen, die in diesem Handbuch gegeben werden,
müssen strikt eingehalten werden. Es wird keinerlei Haftung

übernommen für mögliche Mängel, Schäden oder Brände der
Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in
diesem Handbuch zurückzuführen sind. Die Dunstabzugshaube
ist fuer die Absaugung der Kochduenste und Verbrennungsgase,
die waehrend des Kochvorgangs entstehen , entwickelt. Sie ist
nur zum Hausgebrauch geeignet.

Der Dunstabzugshaube kann von der aesthetischen Seite her
ander sein als die Zeichnungen die in diesem
Bedienungsanleitung geschrieben sind.
Die Bedienungsanleitungen , die Wartung und die Installation
sind aber gleich.
! Es ist wichtig diese Bedienungsanleitung zu behalten um sie

in jedem Moment nachzuschlagen. Im Fall von Verkaufen,
Abtretung oder Umziehen, versichern Sie sich bitte dass Sie
mit dem Produkt zusammen bleibt.

! Die Bedienungsanleitungen richtig lesen: es gibt wichtige

Informationen ueber die Installation, Benutzen und Sicherheit.

! Führen Sie keine elektrische oder mechanische

Aenderungen am Produkt oder an den Abgasrohren vor.

! Vor der Installation vergewissern Sie sich, dass das Gerät

keine Transportschäden aufweist. Bei auftretenden
Problemen setzen Sie sich bitte mit Ihrem Händler in
Verbindung.

Hinweis: Die mit dem (*) gekennzeichneten Teile sind
Zubehörteile, die nur bei einigen Modellen im Lieferumfang
enthalten sind oder Teile, die nicht im Lieferumfang enthalten sind,
und somit extra erworben werden müssen.

Warnung

Achtung! Das Gerät nicht an das Stromnetz anschließen, solange

die Installation noch nicht abgeschlossen ist.
Vor Beginn sämtlicher Reinigungs- oder Wartungsarbeiten muss
das Gerät durch Ziehen des Steckers oder Betätigen des
Hauptschalters der Wohnung vom Stromnetz getrennt werden.
Bei allen Installations- und Instandhaltungsarbeiten immer
Schutzhandschuhe tragen.
Kinder nicht mit dem Gerät spielen lassen.
Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät
betreiben,
– wenn sie körperlich oder geistig dazu nicht in der Lage sind,
– oder wenn ihnen Wissen und Erfahrung fehlen, das Gerät richtig
und sicher zu bedienen.
Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in
Betrieb setzen!
Die Dunstabzugshaube darf NIEMALS als Abstellfläche verwendet
werden, sofern dies nicht ausdrücklich angegeben wird.
Der Raum muss über eine hinreichende Belüftung verfügen, wenn
die Dunstabzugshaube mit anderen gas- oder
brennstoffbetriebenen Geräten gleichzeitig verwendet wird.
Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb
und Feuerstätten darf im Aufstellraum der Feuerstätte der

Unterdruck nicht größer als 4 Pa (4 x 10

-5

bar) sein.

Die angesaugte Luft darf nicht in Rohre geleitet werden, die für die
Ableitung der Abgase von gas- oder brennstoffbetriebenen
Geräten genutzt werden.
Es ist strengstens verboten, unter der Haube mit offener Flamme
zu kochen.
Eine offene Flamme beschädigt die Filter und kann Brände
verursachen, daher ist dies in jedem Fall zu vermeiden.
Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden,
dass das überhitzte Öl Feuer fängt.
Zugängliche Teile können beim Gebrauch mit Kochgeräten heiss
werden.
In Bezug auf technische und Sicherheitsmaßnahmen für die
Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen
Behörden strengstens einzuhalten.
Die Haube muss regelmäßig innen und außen gereinigt werden
(MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jedem
Fall die ausdrücklichen Angaben in der Wartungsanleitung dieses
Handbuchs zu beachten).
Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube
sowie zur Auswechselung und Reinigung der Filter führt zu
Brandgefahr.
Um das Risiko eines Stromschlages zu vermeiden, darf die
Dunstabzugshaube ohne richtig eingesetzte Lampen nicht
betrieben werden.
Es wird keinerlei Haftung übernommen für Fehler, Schäden oder
Brände des Gerätes, die durch Nichteinhaltung der in diesem
Handbuch aufgeführten Anweisungen verschuldet wurden.
In Übereinstimmung mit den Anforderungen der Europäischen
Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte
(WEEE) ist vorliegendes Gerät mit einer Kennzeichnung
versehen.
Sie leisten einen positiven Beitrag für den Schutz der Umwelt und
die Gesundheit des Menschen, wenn Sie dieses Gerät einer
gesonderten Abfallsammlung zuführen. Im unsortierten
Siedlungsmüll könnte ein solches Gerät durch unsachgemäße
Entsorgung negative Konsequenzen nach sich ziehen.
Auf dem Produkt oder der beiliegenden Produktdokumentation ist

folgendes Symbol

einer durchgestrichenen Abfalltonne
abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen
Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im
Recyclinghof mit einer getrennten Sammlung für Elektro- und
Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen
Bestimmungen zur Abfallbeseitigung erfolgen.
Bitte wenden Sie sich an die zuständigen Behörden Ihrer
Gemeindeverwaltung, an den lokalen Recyclinghof für
Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät
erworben haben, um weitere Informationen über Behandlung,
Verwertung und Wiederverwendung dieses Produkts zu erhalten.

WARNUNG! Erfolgt die Installation der Schrauben oder
Befestigungsvorrichtungen nicht entsprechend den vorliegenden
Anweisungen, führt dies zu Gefahr durch Stromschlag.

13

Betriebsart

Die Haube kann sowohl als Abluftgërat als auch als
Umluftgërat eingesetzt werden.

Abluftbetrieb

Die Luft wird mit Hilfe eines an den Abluftstutzen
anzubringenden Rohres ins Freie geleitet.
Das Abluftrohr wird hierbei nicht geliefert und soll separat
angekauft werden.
Das Abluftrohr muß denselben Durchmesser wie der
Abluftstutzen aufweisen.
Das Abluftrohr muß muß in waagrechter Lage leicht nach
oben geneigt sein (ca. 10%), damit die Luft ungehindert ins
Freie abgeleitet werden kann.
Note. Sollte die Dunstabzugshaube mit Aktiv-kohlefilter
versehen sein, so muß dieser entfernt werden.
Die Dunstabzugshaube an Abluftrohre und
Wandabluftauslass mit dem selben Durchmesser wie der
Luftausgang verbinden (Anschlussflansch).
Die Benutzung von Rohren und Wandabluftauslass mit
geringerem Durchmesser, verursacht eine Verringerung der
Abluftleistung und eine drastische Zunahme der
Geraeuschentwicklung.
Jegliche Verantwortung diesbezueglich wird daher abgelenkt

! Ein möglichst kurzes Rohr verwenden.
! Ein Rohrsystem mit einer möglichst geringen Anzahl von

Krümmungen verwenden (max. Winkel der Krümmung:
90°).

! Starke Änderungen des Rohrdurchmessers sind zu

vermeiden .

! Die Innenfläche der Rohrs muss so glatt wie möglich sein

.

! Verwenden Sie ausschließlich Rohre aus zugelassenen

Material.

Umluftbetrieb

Es ist ein Aktiv-Kohlefilter zu benutzen, der bei Ihrem
Fachhändler erhältlich ist.
Der Aktiv-Kohlefilter reinigt die angesaugte Luft von
Fettpartikeln und Kochdünsten bevor diese durch das obere
Gitter in die Küche zurückströmt.

Modelle ohne Saugmotor funktionieren nur mit Abluftbetrieb
und müssen an eine externe Saugeinheit (nicht im
Lieferumfang enthalten) angeschlossen werden.
Die Anschlussanleitungen liegen der externe Saugeinheit bei.

Befestigung

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und
der Unterseite der Dunstabzugshaube darf 50cm im Fall von
elektrischen Kochfeldern und 65cm im Fall von Gas- oder
kombinierten Herden nicht unterschreiten.
Wenn die Installationsanweisungen des Gaskochgeräts einen
größeren Abstand vorgeben, ist dieser zu berücksichtigen.

Elektrischer Anschluss

Die Netzspannung muss der Spannung entsprechen, die auf
dem Betriebsdatenschild im Innern der Haube angegeben ist.
Sofern die Haube einen Netzstecker hat, ist dieser an
zugänglicher Stelle an eine den geltenden Vorschriften
entsprechende Steckdose auch nach der Montage
anzuschließen. Bei einer Haube ohne Stecker (direkter
Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist
ein normgerechter zweipoliger Schalter auch nach der
Montage anzubringen, der unter Umständen der
Überspannung Kategorie III entsprechend den
Installationsregeln ein vollständiges Trennen vom Netz
garantiert.
Hinweis! Vor der Inbetriebnahme muss sichergestellt sein ,
dass die Netzversorgungleitung (Steckdose) ordnungsgemäß
montiert wurde.
Die Dunstabzugshaube ist mit einem Spezial-Netzkabel
ausgestattet; sollte das Kabel beschädigt werden, muss beim
Kundendienst Ersatz angefordert werden.

Montage

Bevor Sie mit der Montage beginnen:

• Überprüfen Sie, dass das erstandene Produkt von der

Größe her dem Bereich entspricht, in dem es angebracht
werden soll.

• Entfernen Sie den/die Aktivkohlefilter (*), falls vorhanden

(siehe hierzu auch den entsprechenden Absatz
"Wartung"). Der/die Aktivkohlefilter wird/werden nur
wieder in die Dunstabzugshaube eingesetzt, wenn diese
im Umluftbetrieb verwendet werden soll.

• Vergewissern Sie sich, dass sich im Inneren der

Dunstabzugshaube (aus Transportgründen) kein im
Lieferumfang enthaltenes Material (zum Beispiel Tütchen
mit Schrauben (*), die Garantie (*), usw.) befindet; falls
vorhanden, entfernen Sie dieses und heben Sie sie auf.

• Falls möglich, entfernen Sie die Möbel unter und um die

Dunstabzugshaube herum, um besseren Zugriff auf die
hintere Wand/Decke zu haben, wo die Haube angebracht
wird. Sonst legen Sie bitte eine Schutzabdeckung auf die
Kochplatte, Arbeitsfläche, sowie die Möbel und Wände,
um sie vor Schäden oder Schmutz zu schützen. Wählen
Sie eine ebene Oberfläche, um die Einheit
zusammenzubauen. Decken Sie diese Oberfläche mit
einer Schutzfolie ab und legen Sie die
Dunstabzugshaube sowie alle im Lieferumfang
enthaltenen Teile darauf.

• Vergewissern Sie sich zudem, dass in der Nähe der

Fläche, an der die Dunstabzugshaube angebracht
werden soll (eine Fläche, die auch nach der Montage der
Dunstabzugshaube weiter zugänglich sein muss), eine
Steckdose vorhanden ist und es möglich ist, die
Dunstabzugshaube an eine Vorrichtung zum Ableiten der
Dämpfe ins Freie anzuschließen (nur Abluftbetrieb).

• Führen Sie alle notwendigen Arbeiten durch (z.B.: Einbau

einer Steckdose und/oder Anbringen eines Loches für
den Durchgang des Abluftrohres).

14

Die Abzugshaube ist mit Dübeln ausgestattet, die für die
meisten Wände/Decken geeignet sind. Trotzdem sollte ein
qualifizierter Techniker hinzugezogen werden, der
entscheidet, ob die Materialien für die jeweilige Wand/Decke
geeignet sind. Außerdem muß die Wand/Decke das Gewicht
der Abzugshaube tragen muss.

Betrieb

Bei starker Dampfentwicklung die höchste Betriebsstufe
einschalten. Es wird empfohlen, die Dunstabzugshaube schon
fünf Minuten vor Beginn des Kochvorganges einzuschalten
und sie nach dessen Beendigung noch ungefähr 15 Minuten
weiterlaufen zu lassen.

Das Bedienfeld besteht aus einem runden Drehschalter mit
Hintergrundbeleuchtung.

•Ein- und Ausschalten der Beleuchtung:

Den Drehschalter (T) drücken, um die Beleuchtung der Haube
ein- oder auszuschalten

•Auswählen der Saugstärke:

Um die Saugstärke zu erhöhen, den Drehschalter (T) im
Uhrzeigersinn drehen. Der Drehschalter (T) soll gegen den
Uhrzeigersinn gedreht werden, um die Saugstärke zu
verringern und auf Null zu setzen.
Der Schalterrand (L) leuchtet sich auf, wenn Eine Saugstärke
ausgewählt wird:

•L1 eingeschaltet

(geringste) Saugstärke 1

•L1+L2 eingeschaltet

Saugstärke 2 (mittlere).

.•L1+L2+L3 eingeschaltet

Saugstärke 3 (höchste).

•L1+L2+L3+L4 blinkend

(intensive) Saugstärke 4 : dauert 5 Minuten. Danach schaltet
sich die Haube automatisch auf Saugstärke 2 zurück.

•L ausgeschaltet:

Absaugmotor aus

Filtersättigungsanzeige

Die Abzugshaube ist mit iner Filtersättigungsanzeige
ausgestattet. Die Filtersättigungsanzeige zeigt Ihnen an, wann
Sie die Filter wechseln bzw. reinigen sollten.
Die Sättigungsanzeige des Fettfilters ist immer aktiv.
Die Sättigungsanzeige des Aktivkohlefilters ist normalerweise
nicht aktiv.
Um die Sättigungsanzeige des Aktivkohlefilters zu aktivieren,
gehen Sie wie folgt vor:

- Haube ausschalten.

- Drehschalter (T) für mindestens 5 Sekunden drücken
Der Schalterrand (L) fängt an, zu blinken. Die
Filtersättigungsanzeige des Aktivkohlefilters ist aktiv.
Wichtig = um die Filtersättigungsanzeige des Aktivkohlefilters
zu deaktivieren, die Abzugshaube ausschalten, den
Drehschalter (T) drücken, L1+L2 leuchten sich auf und fangen
an, zu blinken. Auf den Signalton am Ende des
Deaktivierungsvorganges warten.

Sättigungsanzeige des Fettfilters

L1 + L2 fangen an, zu blinken, wenn der Fettfilter gereinigt
werden muss.

Sättigungsanzeige des Aktivkohlefilters

L3 + L4 fangen an, zu blinken, wenn der Aktivkohlefilter
gewechselt werden muss.

Filtersättigungsanzeige rücksetzen

Nachdem der Filter gereinigt bzw. gewechselt worden ist, die
Haube einschalten und den Drehschalter (T) für mindestens 5
Sekunden gedrückt halten: am Ende des
Rücksetzungsvorgangs wird ein Signalton (Beep)
ausgegeben.
Wichtig : wenn der Drehschalter gleichzeitig anzeigt, dass
sowohl der Fettfilter als auch der Aktivkohlefilter gereinigt bzw.
gewechselt werden muss, muss der Rücksetzungsvorgang
zweimal durchgeführt werden.

15

Wartung

Hinweis ! Vor jeder Reinigung und Pflege ist die
Dunstabzugshaube durch Ziehen des Netzsteckers oder
Ausschalten der Sicherung stromlos zu machen.

Reinigung

Die Dunstabzugshaube muss sowohl innen als auch außen
häufig gereinigt werden (etwa in denselben Intervallen, wie die
Wartung der Fettfilter). Zur Reinigung ein mit flüssigem
Neutralreiniger getränktes Tuch verwenden. Keine Produkte
verwenden, die Scheuermittel enthalten.

KEINEN ALKOHOL VERWENDEN!
Achtung: Nichtbeachtung dieser Anweisungen zur Reinigung

des Gerätes und zum Wechsel bzw. zur Reinigung der Filter
kann zum Brand führen. Diese Anweisungen sind unbedingt
zu beachten!
Der Hersteller übernimmt keine Haftung für irgendwelche
Schäden am Motor oder Brandschäden, die auf eine
unsachgemäße Wartung oder Nichteinhaltung der oben
angeführten Sicherheitsvorschriften zurückzuführen sind.

Fettfilter

Bild 11-28
Diese dienen dazu, die Fettpartikel, die beim Kochen frei
werden, zu binden.

Muss mindestens einmal monatlich gereinigt werden (bzw.
wenn das System zur Anzeige der Filtersättigung, falls beim
jeweiligen Modell vorhanden, diese Notwendigkeit anzeigt).
Dafür ohne aggressive Reinigungsmittel bei niedrigen
Temperaturen (max. 70°C) mit dem Kurzprogramm in der
Spülmaschine spülen.
Bei der Reinigung in der Spülmaschine können sich die
Metallteile verfärben.
Der Filter muss im Backofen eine Stunde lang bei einer
Temperatur von max. 100°C getrocknet werden. Falls der
Filter dann noch feucht ist, den Vorgang wiederholen.
Den Filter nach spätestens zwei Jahren austauschen.
Zwecks Demontage der Fettfilter den Aushakgriff ziehen.

Aktivkohlefilter (nur bei der Umluftversion)

Bild 27
Dieser Filter bindet die unangenehmen Gerüche, die beim
Kochen entstehen.

Es sind zwei Versionen Aktivkohlefilter erhältlich:

• waschbar.

• NICHT waschbar.
Der waschbare Aktivkohlefilter

Der Aktivkohlefilter wird alle zwei Monate in warmem Wasser
und geeigneten Waschmitteln oder in der Spülmaschine bei
65°C gewaschen (in diesem Fall den ollständigen Spülzyklus
– ohne zusätzliches Geschirr im Inneren der
Geschirrspülmaschine - einschalten).
Das überschüssige Wasser entfernen, ohne dabei den Filter
zu beschädigen; danach das Vlies aus dem Plastikrahmen
entfernen und dieses bei 100° für 10 Minuten in den Ofen
legen, um es vollständig zu trocknen. Das Vlies muss alle 3
Jahre ausgewechselt werden und weiterhin jedes Mal dann,
wenn es beschädigt ist.

Der NICHT waschbare Aktivkohlefilter

Je nach der Benetzungsdauer des Herdes und der Häufigkeit
der Reinigung des Fettfilters tritt nach einer mehr oder
weniger langen Benutzungsdauer die Sättigung des
Aktivkohlefilters auf. Auf jeden Fall muß der Filtereinsatz
mindestens alle 4 Monate ausgewechselt werden.
Er kann NICHT gereinigt oder erneut aktiviert werden.

Montage

Den Aktivkohlefilter zuerst von hinten auf der metallischen
Feder der Saugkappe anhaengen, dann von vorne mit den
zwei Knoepfen.

Demontage

Den Aktivkohlefilter entnehmen, in dem man die Knoepfe die
an der Saugkappe fixiert sind auf 90° dreht.

Ersetzen der Lampen

Die Haube ist mit einem auf der Leuchtdiodentechnologie
basierten Beleuchtungssystem ausgestattet.
Die LEDs ermöglichen eine optimale Beleuchtung der
Kochfläche. Sie haben eine Leistungsdauer, die das
Zehnfache deren der traditionellen Lichter ist und bieten eine
Energieersparnis bis zu 90%.

Um die Leds mit neuen zu ersetzen, setzen Sie sich bitte mit
dem Kundendienst in Verbindung.

16

EN - Instruction on mounting and use

Closely follow the instructions set out in this manual. All

responsibility, for any eventual inconveniences, damages or
fires caused by not complying with the instructions in this
manual, is declined. The hood is conceived for the suction of
cooking fumes and steam and is destined only for domestic
use.

The hood can look different to that illustrated in the
drawings in this booklet. The instructions for use,
maintenance and installation, however, remain the same.
! It is important to conserve this booklet for consultation at

any moment. In the case of sale, cession or move, make
sure it is together with the product.

! Read the instructions carefully: there is important

information about installation, use and safety.

! Do not carry out electrical or mechanical variations on the

product or on the discharge conduits.

! Before proceeding with the installation of the appliance

verify that there are no damaged all components.
Otherwise contact your dealer and do not proceed with
the installation.

Note: the elements marked with the symbol “(*)” are optional
accessories supplied only with some models or elements to
purchase, not supplied.

Caution

WARNING! Do not connect the appliance to the mains until

the installation is fully complete.
Before any cleaning or maintenance operation, disconnect
hood from the mains by removing the plug or disconnecting
the mains electrical supply.
Always wear work gloves for all installation and maintenance
operations.
The appliance is not intended for use by children or persons
with impaired physical, sensorial or mental faculties, or if
lacking in experience or knowledge, unless they are under
supervision or have been trained in the use of the appliance
by a person responsible for their safety.
This appliance is designed to be operated by adults, children
should be monitored to ensure that they do not play with the
appliance.
This appliance is designed to be operated by adults. Children
should not be allowed to tamper with the controls or play with
the appliance.
Never use the hood without effectively mounted grating!
The hood must NEVER be used as a support surface unless
specifically indicated.
The premises where the appliance is installed must be
sufficiently ventilated, when the kitchen hood is used together
with other gas combustion devices or other fuels.
The ducting system for this appliance must not be connected
to any existing ventilation system which is being used for any
other purpose such as discharging exhaust fumes from
appliances burning gas or other fuels.
The flaming of foods beneath the hood itself is severely
prohibited.

The use of exposed flames is detrimental to the filters and
may cause a fire risk, and must therefore be avoided in all
circumstances.
Any frying must be done with care in order to make sure that
the oil does not overheat and ignite.
Accessible parts of the hood may became hot when used with
cooking appliance.
With regards to the technical and safety measures to be
adopted for fume discharging it is important to closely follow
the regulations provided by the local authorities.
The hood must be regularly cleaned on both the inside and
outside (AT LEAST ONCE A MONTH).
This must be completed in accordance with the maintenance
instructions provided in this manual). Failure to follow the
instructions provided in this user guide regarding the cleaning
of the hood and filters will lead to the risk of fires.
Do not use or leave the hood without the lamp correctly
mounted due to the possible risk of electric shocks.
We will not accept any responsibility for any faults, damage or
fires caused to the appliance as a result of the non­observance of the instructions included in this manual.
This appliance is marked according to the European directive
2002/96/EC on Waste Electrical and Electronic Equipment
(WEEE). By ensuring this product is disposed of correctly, you
will help prevent potential negative consequences for the
environment and human health, which could otherwise be
caused by inappropriate waste handling of this product.

The symbol

on the product, or on the documents
accompanying the product, indicates that this appliance may
not be treated as household waste. Instead it should be taken
to the appropriate collection point for the recycling of electrical
and electronic equipment. Disposal must be carried out in
accordance with local environmental regulations for waste
disposal.
For further detailed information regarding the process,
collection and recycling of this product, please contact the
appropriate department of your local authorities or the local
department for household waste or the shop where you
purchased this product.

Additional Installation Specifications:

Use only the fixing screws supplied with the product for
installation or, if not supplied, purchase the correct screws
type.
Use the correct length for the screws which are identified in
the Installation Guide.
In case of doubt, consult an authorised service assistance
centre or similar qualified person.

WARNING! Failure to install the screws or fixing device in
accordance with these instructions may result in electrical
hazards.

17

Use

The hood is designed to be used either for exhausting or filter
version.

Ducting version

In this case the fumes are conveyed outside of the building by
means of a special pipe connected with the connection ring
located on top of the hood.
Attention! The exhausting pipe is not supplied and must be
purchased apart.
Diameter of the exhausting pipe must be equal to that of the
connection ring.
In the horizontal runs the exhausting pipe must be slightly
slanted (about 10°) and directed upwards to vent the air easily
from the room to the outside.
Attention! If the hood is supplied with active charcoal filter,
then it must be removed.

Connect the hood and discharge holes on the walls with a
diameter equivalent to the air outlet (connection flange).
Using the tubes and discharge holes on walls with smaller
dimensions will cause a diminution of the suction performance
and a drastic increase in noise.

Any responsibility in the matter is therefore declined.

! Use a duct of the minimum indispensible length.
! Use a duct with as few elbows as possible (maximum

elbow angle: 90°).

! Avoid drastic changes in the duct cross-section.
! Use a duct as smooth as possible inside.
! The duct must be made of certified material.

Filter version

One active charcoal filter is needed for this and can be
obtained from your usual retailer.
The filter removes the grease and smells from the extracted
air before sending it back into the room through the upper
outlet grid.

The models with no suction motor only operate in ducting
mode, and must be connected to an external suction device
(not supplied).
The connecting instructions are supplied with the peripheral
suction unit.

Installation

The minimum distance between the supporting surface for the
cooking equipment on the hob and the lowest part of the
range hood must be not less than 50cm from electric cookers
and 65cm from gas or mixed cookers.
If the instructions for installation for the gas hob specify a
greater distance, this must be adhered to.

Electrical connection

The mains power supply must correspond to the rating
indicated on the plate situated inside the hood. If provided with
a plug connect the hood to a socket in compliance with current
regulations and positioned in an accessible area, after
installation. If it not fitted with a plug (direct mains connection)
or if the plug is not located in an accessible area, after
installation, apply a double pole switch in accordance with
standards which assures the complete disconnection of the
mains under conditions relating to over-current category III, in
accordance with installation instructions.
Warning! Before re-connecting the hood circuit to the mains
supply and checking the efficient function, always check that
the mains cable is correctly assembled.
The hood is provided with a special power cable ; if the cable
is damaged, request a new one from Technical Service.

Mounting

Before beginning installation:

• Check that the product purchased is of a suitable size for

the chosen installation area.

• Remove the charcoal (*) filter/s if supplied (see also

relative paragraph). This/these is/are to be mounted only
if you want lo use the hood in the filtering version.

• Check (for transport reasons) that there is no other

supplied material inside the hood (e.g. packets with
screws (*), guarantees (*), etc.), eventually removing
them and keeping them.

• If possible, disconnect and move freestanding or slide-in

range from cabinet opening to provide easier access to
rear wall/ceiling. Otherwise put a thick, protective
covering over countertop, cooktop or range to protect
from damage and debris. Select a flat surface for
assembling the unit. Cover that surface with a protective
covering and place all canopy hood parts and hardware
in it.

• In addition check whether near the installation area of the

hood (in the area accessible also with the hood mounted)
an electric socket is available and it is possible to
connect a fumes discharge device to the outside (only
suction version).

• Carry out all the masonry work necessary (e.g.

installation of an electric socket and/or a hole for the

passage of the discharge tube).
Expansion wall plugs are provided to secure the hood to most
types of walls/ceilings. However, a qualified technician must
verify suitability of the materials in accordance with the type of
wall/ceiling. The wall/ceiling must be strong enough to take
the weight of the hood. Do not tile, grout or silicone this

appliance to the wall. Surface mounting only.

18

Operation

Use the high suction speed in cases of concentrated kitchen
vapours. It is recommended that the cooker hood suction is
switched on for 5 minutes prior to cooking and to leave in
operation during cooking and for another 15 minutes
approximately after terminating cooking.

The control panel consists of a backlit rotating disk.

•To put on and off the lights:

Press on the disk (T) to put on and off the lights

• To select the available suction speeds:
Turn the disk (T) clockwise to turn on and increase the suction
speed and counter-clockwise to decrease it, and to turn off the
hood.
The crown (L) lights to indicate the selected suction speed:

• L1 lit

speed 1 (minimum).

• L1 + L2 lit

speed 2 (medium).

• L1 + L2 + L3 lit

Speed 3 (maximum).

• L1 + L2 + L3 + L4 lit in flashing mode

Speed 4 (intensive), lasting for 5 minutes, then the hood is
placed automatically at speed 2

• L off:

Suction motor off

Filters’ Saturation Control

The hood is equipped with a device that indicates when it is
required to perform the filter maintenance
The saturation control device of the grease filter is always
active
The control device of the activated carbon filter is usually
turned off
To activate it, proceed as follows:

- Turn off the hood.

- Press the disk (T) for more than 5 seconds
The crown (L) lights completely, flashing, and a beep will be
heard: the control device of the charcoal filter is activated.
NB = to turn it off, turn off the hood, press the disk (T), L1 + L2
will be backlit, flashing; wait for the beep to confirm the
deactivation.

Grease filter saturation indicator

L1 + L2 flash when you have to perform maintenance of the
grease filter

Activated charcoal filter saturation indicator

L3 + L4 flash when you have to perform maintenance of the
activated charcoal filter

Reset of filter saturation signal

After filter maintenance, turn on the hood and press the disk
(T) for more than 5 seconds: you will hear a long tone (beep)
confirming the reset.
Note: In case of simultaneous signaling (grease filter and
activated charcoal filter saturation), you must repeat the reset
twice.

19

Maintenance

ATTENTION! Before performing any maintenance operation,

isolate the hood from the electrical supply by switching off at
the connector and removing the connector fuse.
Or if the appliance has been connected through a plug and
socket, then the plug must be removed from the socket.

Cleaning

The cooker hood should be cleaned regularly (at least with the
same frequency with which you carry out maintenance of the
fat filters) internally and externally. Clean using the cloth
dampened with neutral liquid detergent. Do not use abrasive
products. DO NOT USE ALCOHOL!
WARNING: Failure to carry out the basic cleaning
recommendations of the cooker hood and replacement of the
filters may cause fire risks.
Therefore, we recommend observing these instructions.
The manufacturer declines all responsibility for any damage to
the motor or any fire damage linked to inappropriate
maintenance or failure to observe the above safety
recommendations.

Grease filter

Fig. 11-28
Traps cooking grease particles.

This must be cleaned at least once a month (or when the filter
saturation indication system - envisaged on the model in
possession - indicates this necessity), using non-aggressive
detergents, in a dishwasher, which must be set to a low
temperature and a short cycle (Tmax: 70°C).
When washed in a dishwasher, metal parts may discolour
slightly.
The filter must be dried in an oven for one hour at a max
temperature of 100°C; if the filter is still moist, repeat the
operation.
Replace the filter at least every 2 years.
To remove the grease filter, pull the spring release handle.

Charcoal filter (filter version only)

Fig. 27
It absorbs unpleasant odours caused by cooking.

The activated charcoal filter can be one of these types:

• Washable activated charcoal filter.

• NON-washable activated charcoal filter.
Washable activated charcoal filter

The charcoal filter can be washed once every two months
using hot water and a suitable detergent, or in a dishwasher at
65°C (if the dishwasher is used, select the full cycle function
and leave dishes out).
Eliminate excess water without damaging the filter, then
remove the mattress located inside the plastic frame and put it
in the oven for 10 minutes at 100° C to dry completely.
Replace the mattress every 3 years and when the cloth is
damaged.

NON-washable activated charcoal filter

The saturation of the charcoal filter occurs after more or less
prolonged use, depending on the type of cooking and the
regularity of cleaning of the grease filter.
In any case it is necessary to replace the cartridge at least
every four mounths.
The charcoal filter may NOT be washed or regenerated.

Assembly

Hook the charcoal filter at the back on the metal tongue of the
hood first, then on the front with the two knobs.

Disassembly

Remove the charcoal filter by turning the knobs fixing it to the
hood by 90°.

Replacing lamps

The hood is equipped with a lighting system based on LED
technology.
The LEDs guarantee an optimum lighting, a duration up to 10
times as long as the traditional lamps and allow to save 90%
electrical energy.

For replacement, contact the technical service.

20

FR - Prescriptions de montage et mode d’emploi

Suivre impérativement les instructions de cette notice. Le

constructeur décline toute responsabilité pour tous les
inconvénients, dommages ou incendies provoqués à l’appareil
et dûs à la non observation des instructions de la présente
notice. Cette hotte prévue pour l’aspiration des fumées et
vapeurs de cuisson est destinée à un usage domestique
exclusivement.

La hotte peut avoir des configurations esthétiques
différentes par rapport à ce qui est illustré dans les
dessins de ce manuel, cependant les instructions pour
l’utilisation, l’entretien et l’installation restent identiques.
! Il est important de conserver ce livret pour pouvoir le

consulter à tout moment. En cas de vente, de cession ou
de déménagement, s’assurer qu’il reste avec le produit.

! Lire attentivement les instructions: il y a d’importantes

informations sur l’installation, sur l’emploi et sur la
sécurité.

! Ne pas effectuer des modifications électriques ou

mécaniques sur le produit ou sur les conduit
d’évacuation.

! Avant d'installer l'appareil, vérifiez qu’il n’y a aucun

composant endommagé. Sinon, contactez votre
revendeur et ne pas continuer l'installation.

Note: les pièces indiquées avec le symbole “(*)” sont des
accessoires optionnels qui sont fournies uniquement avec
certains modèles ou des pièces non fournies qui doivent être
achetées.

Attention

Attention! Ne pas raccorder l’appareil au circuit électrique

avant que le montage ne soit complètement terminé.
Avant toute opération de nettoyage ou d’entretien, débrancher
la hotte du circuit électrique en retirant la prise ou en coupant
l’interrupteur général de l’habitation.
Munissez-vous de gants de travail avant d’effectuer toute
opération d’installation et d’entretien.
L’appareil n’est pas destiné à une utilisation par des enfants
ou des personnes à capacités physiques, sensorielles ou
mentales réduites et sans expérience et connaissance à
moins qu’ils ne soient sous la supervision ou formés sur
l’utilisation de l’appareil par une personne responsable de leur
sécurité.
Les enfants doivent être surveillés afin qu’ils ne jouent pas
avec l’appareil.
Ne jamais utiliser la hotte sans que la grille ne soit montée
correctement!
La hotte ne doit JAMAIS être utilisée comme plan pour
déposer quelque chose sauf si cela est expressément indiqué.
Quand la hotte est utilisée en même temps que d’autres
appareils à combustion de gaz ou d’autres combustibles, le
local doit disposer d’une ventilation suffisante.
L’air aspiré ne doit jamais être envoyé dans un conduit utilisé
pour l’évacuation des fumées produites par des appareils à
combustion de gaz ou d’autres combustibles.
Il est formellement interdit de faire flamber les aliments sous
la hotte.

L’utilisation de flammes libres peut entraîner des dégâts aux
filtres et peut donner lieu à des incendies, il faut donc les
éviter à tout prix.
La friture d’aliments doit être réalisée sous contrôle pour éviter
que l’huile surchauffée ne prenne feu.
Les pièces accessibles peuvent se réchauffer de façon
importante quand elles sont utilisées avec des appareils pour
la cuisson.
En ce qui concerne les mesures techniques et de sécurité à
adopter pour l’évacuation des fumées, s’en tenir strictement à
ce qui est prévu dans les règlements des autorités locales
compétentes. La hotte doit être régulièrement nettoyée,
aussi bien à l’intérieur qu’à l’extérieur (AU MOINS UNE FOIS
PAR MOIS, respecter néanmoins les instructions relatives à
l’entretien fournies dans ce manuel).
La non observation de ces normes de nettoyage de la hotte et
du changement et nettoyage des filtres comporte des risques
d’incendie.
Ne pas utiliser ou laisser la hotte sans que les ampoules
soient correctement placées pour éviter tout risque de choc
électrique.
La société décline toute responsabilité pour d’éventuels
inconvénients, dégâts ou incendies provoqués par l’appareil et
dérivés de la non observation des instructions reprises dans
ce manuel.
Cet appareil porte le symbole du recyclage conformément à la
Directive Européenne 2002/96/CE concernant les Déchets
d’Équipements Électriques et Électroniques (DEEE ou
WEEE).
En procédant correctement à la mise au rebut de cet appareil,
vous contribuerez à empêcher toute conséquence nuisible
pour l’environnement et la santé de l’homme.

Le symbole

présent sur l’appareil ou sur la
documentation qui l’accompagne indique que ce produit ne
peut en aucun cas être traité comme déchet ménager. Il doit
par conséquent être remis à un centre de collecte des déchets
chargé du recyclage des équipements électriques et
électroniques.
Pour la mise au rebut, respectez les normes relatives à
l’élimination des déchets en vigueur dans le pays
d’installation.
Pour obtenir de plus amples détails au sujet du traitement, de
la récupération et du recyclage de cet appareil, veuillez vous
adresser au bureau compétent de votre commune, à la
société de collecte des déchets ou directement à votre
revendeur.

ATTENTION! Ne pas installer les vis et les éléments de
fixation conformément à ces instructions peut entraîner des
risques électriques.

21

Utilisation

La hotte est réalisée de façon qu’elle puisse être utilisée en
version aspirante à évacuation extérieure, ou filtrante à
recyclage intérieur.

Version évacuation extérieure

Les vapeurs sont évacuées vers l'extérieur à travers un
conduit d'évacuation fixé à la bride de raccord qui se trouve
au-dessus de la hotte.
Attention!
Le tuyau d’évacuation n’est pas fourni et doit être acheté à
part.
Le diamètre du tuyau d'évacuation doit être égal à celui de la
bride de raccord.
Sur la partie horizontale, le tuyau doit avoir une légère
inclinaison vers le haut (10° env.) de façon à convoyer plus
facilement l’air vers l’extérieur.
Si la hotte est équipée d'un filtre à charbon, ce dernier doit
être enlevé.
Relier la hotte aux tubes et trous d’évacuation de la paroi d’un
diamètre équivalent à la sortie de l’air (collier de raccord).
L’utilisation de tubes et des trous d'évacuation à paroi avec un
diamètre inférieur entraînera une diminution des
performances d’aspiration et une nette augmentation du bruit.
Nous déclinons toute responsabilité à cet égard.

! Utiliser un tuyau de la longueur strictement nécessaire.
! Les coudes du tuyau doivent être en nombre minime

(angle maxi du coude: 90°).

! Éviter les variations excessives de section du tuyau.
! Utiliser un tuyau le plus lisse possible sur sa partie

interne.

! Le matériau du tuyau doit être aux normes.

Version recyclage

Il convient d’utiliser un filtre à charbon actif, disponible auprès
de vôtre revendeur habituel.
L’air aspiré sera dégraissé et désodorisé avant d’être refoulé
dans la pièce à travers la grille supérieure.

Les modèles sans moteur d’aspiration fonctionnent
uniquement dans la version aspirante et ils doivent être
connectés à une unité périphérique d’aspiration (non fournie).
Les instructions de raccordement sont fournies avec l’unité
périphérique d’aspiration.

Installation

La distance minimum entre la superficie de support des
récipients sur le dispositif de cuisson et la partie la plus basse
de la hotte de cuisine ne doit pas être inférieure à 50cm dans
le cas de cuisinières électriques et de 65cm dans le cas de
cuisinières à gaz ou mixtes.
Si les instructions d’installation du dispositif de cuisson au gaz
spécifient une plus grande distance, il faut en tenir compte.

Branchement électrique

La tension électrique doit correspondre à la tension reportée
sur la plaque signalétique située à l’intérieur de la hotte. Si
une prise est présente, branchez la hotte dans une prise
murale conforme aux normes en vigueur et placée dans une
zone accessible également après l’installation. Si aucune
prise n’est présente (raccordement direct au circuit
électrique), ou si la prise ne se trouve pas dans une zone
accessible également après l’installation, appliquez un
disjoncteur normalisé pour assurer de débrancher
complètement la hotte du circuit électrique en conditions de
catégorie surtension III, conformément aux règlementations
de montage.
Attention! Avant de rebrancher le circuit de la hotte à
l’alimentation électrique et d’en vérifier le fonctionnement
correct, contrôlez toujours que le câble d’alimentation soit
monté correctement.
La hotte est pourvue d'un câble d'alimentation spécial; en cas
de détérioration du câble, en demander un neuf au service
d'assistance technique.

Montage

Avant de commencer l’installation:

• Vérifier que le produit acheté soit de dimensions

adéquates pour la zone d’installation choisie.

• Enlevez le(s) filtre(s) au charbon actif (*) si ceux-ci sont

fournis (voir également le paragraphe concerné). Celui­ci(ceux-ci) est(sont) remonté(s) uniquement si l’on veut
utiliser la hotte en version recyclage.

• Vérifiez qu’à l’intérieur de la hotte il n’y est pas (pour des

raisons de transport) d’autre matériel fourni avec
l’équipement (par exemple: vis (*), garanties (*) etc.,
dans ce cas, enlevez-les et conservez-les.

• Protéger la cuisinière et la hotte contre d’éventuels débris

et dégâts en utilisant une toile de protection. Préférer une
surface plane pour l’assemblage. Couvrir cette surface
d’une protection et placer tous les éléments de la hotte et
de la cheminée dessus.

• Préparez le branchement électrique et veillez qu’à

proximité de la zone d’installation de la hotte (dans une
zone également accessible avec la hotte déjà montée), il
y ait une prise électrique et qu’il soit possible de se
raccorder à un dispositif d’évacuation de fumées vers
l’extérieur (uniquement Version Evacuation).

• Effectuer tous les travaux de maçonnerie nécessaires

(par exemple: installation d’une prise électrique et/ou trou

pour le passage des tubes d’évacuation).
La hotte est équipée de chevilles de fixation convenant à la
plupart des parois/plafonds. Il est cependant nécessaire de
s’adresser à un technicien qualifié afin de s’assurer que le
matériel est approprié au type de paroi/plafond. La
paroi/plafond doit être suffisamment solide pour supporter le
poids de la hotte.

22

Fonctionnement

Utiliser la puissance d’aspiration maximum en cas de
concentration très importante des vapeurs de cuisson. Nous
conseillons d’allumer la hotte 5 minutes avant de commencer
la cuisson et de la faire fonctionner encore pendant 15
minutes environ après avoir terminé la cuisson.

Le panneau de contrôle est constitué par un disque rotatif
rétro-éclairé.

•Pour allumer et éteindre les lumières:

Pressez le disque (T) pour allumer et éteindre les lumières

•Pour sélectionner les vitesses d'aspiration disponibles:
Tourner le disque (T) dans le sens horaire pour activer et
augmenter la vitesse d'aspiration et de sens antihoraire pour
la diminuer, et éteindre la hotte.
La couronne (L) s'allume pour indiquer la vitesse d'aspiration
choisie:

• L1 allumé

vitesse 1 (minimum).

• L1 + L2 allumés

vitesse 2 (medium).

• L1 + L2 + L3 allumés

Vitesse 3 (maximum).

• L1 + L2 + L3 + L4: allumés en mode clignotant

Vitesse 4 (intensive) : duré 5 minutes, après la hotte est placé
automatiquement à la vitesse 2

• L éteint:

Moteur d'aspiration arrêté

Contrôle de la saturation des filtres

La hotte est équipée d'un dispositif indiquant lorsqu'on doit
exécuter l'entretien des filtres
Le dispositif de contrôle de la saturation du filtre à graisse est
toujours actif
Le dispositif de contrôle du filtre à charbon actif est
généralement désactivé
Pour l'activer, procédez comme suit:

- Éteignez la hotte.

- Pressez le disque (T) pour plus de 5 secondes
La couronne (L) s'allume complètement, clignotant, on
entende un bip: le dispositif de contrôle du filtre à charbon est
activé.
NB = pour l'éteindre, éteignez la hotte, pressez le disque (T),
L1 + L2 sont rétro-éclairées, clignotant, attendez le bip pour
confirmer la désactivation.

Signal de saturation du filtre à graisse

L1 + L2 clignotent lorsque vous devez effectuer la
maintenance du filtre à graisse

Signal de saturation du filtre à charbon actif

L3 + L4 clignotent lorsque vous devez effectuer la
maintenance du filtre à charbon actif

Réinitialisation du signal de saturation des filtres

Après l'entretien des filtres, activer la hotte et appuyez sur le
disque (T) pendant plus de 5 secondes ; vous allez entendre
un long signal sonore (bip) confirmant la réinitialisation.
Remarque: En cas de signalisation simultanée (saturation du
filtre à graisse et du filtre à charbon actif), vous devez répéter
la réinitialisation (deux fois).

23

Entretien

Attention! Avant toute opération de nettoyage ou
d’entretien, débrancher la hotte du circuit électrique en
enlevant la prise ou en coupant l’interrupteur général de
l’habitation.

Nettoyage

La hotte doit être régulièrement nettoyée à l’intérieur et à
l’extérieur (au moins à la même fréquence que pour l’entretien
des filtres à graisse). Pour le nettoyage, utiliser un chiffon
humidifié avec un détergent liquide neutre. Ne pas utiliser de
produit contenant des abrasifs.

NE PAS UTILISER D'ALCOOL!
ATTENTION: Il y a risque d’incendie si vous ne respectez pas

les instructions concernant le nettoyage de l’appareil et le
remplacement ou le nettoyage du filtre.
La responsabilité du constructeur ne peut en aucun cas être
engagée dans le cas d’un endommagement du moteur ou
d’incendie liés à un entretien négligé ou au non respect des
consignes de sécurité précédemment mentionnées.

Filtre anti-gras

Fig. 11-28
Il retient les particules de graisse issues de la cuisson.

Il doit être nettoyé au moins une fois par mois (ou lorsque le
système d'indication de saturation des filtres -si prévu sur le
modèle acheté- signale cette nécessité), avec des détergents
non agressifs, dans un lave-vaisselle à basse température et
en cycle court (Tmax : 70 ° C)
Avec le lavage dans un lave-vaisselle les éléments
métalliques peuvent se décolorer.
Le filtre doit être séché au four à une température de
maximum 100 ° C pendant une heure. Si le filtre est encore
humide, il faut recommencer l'opération.
Remplacer le filtre au moins tous les 2 ans. Pour démonter le
filtre anti-graisse, tirer la poignée de décrochement à ressort.

Filtre à charbon actif (uniquement pour version
recyclage)

Fig. 27
Retient les odeurs désagréables de cuisson.

Le filtre à charbon actif peut être un de ces types:

• Filtre à charbon actif lavable.

• Filtre à charbon actif NON lavable.
Filtre à charbon actif lavable

Le filtre à charbon peut être nettoyé tous les deux mois avec
de l’eau chaude et au moyen de détergents appropriés ou
dans le lave-vaisselle à 65°C (dans le cas de lavage dans le
lave-vaisselle suivre un cycle de lavage complet sans
vaisselle à l’intérieur).
Enlever l’eau qui excède en faisant attention de ne pas
abîmer le filtre, ensuite enlever le coussinet posé à l’intérieur
du châssis en plastique et le mettre dans le four pendant 10
minutes à 100°C pour le sécher définitivement. Remplacer le
coussinet tous les 3 ans et chaque fois que le filtre sera
abîmé.

Filtre à charbon actif NON lavable

La saturation du charbon actif se constate aprés un emploi
plus ou mois long, selon la fréquence d'utilisation et la
régularité du nettoyage du filtre à graisses. En tout cas, il est
nécessaire de changer le filtre aprés, au maximum, quatre
mois.
IL NE PEUT PAS être nettoyé ou régénéré.

Montage

Accrocher le filtre au charbon actif d’abord à l’arrière de la
languette métallique de la hotte, puis à l’avant avec les deux
pommeaux.

Démontage

Enlever le filtre au charbon actif en tournant de 90° les
pommeaux qui le fixent à la hotte.

Remplacement des lampes

La hotte est dotée d’un système d’éclairage basé sur la
technologie LED.
Les LEDS garantissent un éclairage optimal, une durée
jusqu’à 10 fois supérieures aux ampoules traditionnelles et
permettent une épargne de 90% en énergie électrique.

Pour le remplacement, s’adresser au service d’assistance
technique.

24

ES - Montaje y modo de empleo

Aténgase estrictamente a las instrucciones del presente
manual. Se declina cada responsabilidad por eventuales

inconvenientes, daños o incendios provocados al aparato
originados por la inobservancia de las instrucciones
colocadas en este manual. La campana extractora ha sido
ideada para la aspiración de humos y vapores producidos
durante la cocción y para el uso doméstico.

La campana puede ser diferente con respecto a los
dibujos de este manual, aunque las instrucciones para su
uso, la manutención y la instalación son las mismas.

! Es importante guardar este manual para poder consultar

si fuera necesario.En el caso de venta,de inutilidad o de
mudanza, asegurarse que quede junto al producto.

! Leer atentamente las instrucciones:contiene importantes

informaciones sobre la instalación,el uso y la seguridad.

! No realizar variaciones electricas o mecanicas en el

producto o en el tubo de escape.

! Prima di procedere nell'installazione dell'apparecchio

verificare che tutti i componenti non siano danneggiati. In
caso contrario contattare il rivenditore e non proseguire
con l'installazione.

NOTA: Los particulares señalados con el símbolo “(*)” son
accesorios opcionales preevistos solos en algunos modelos o
no preevistos, que deben comprar aparte.

Advertencias

Atención!No conectar el aparato a la red eléctrica hasta que

la instalación fue completada.
Antes de cualquier operación de limpieza o mantenimento,
desenchufar la campana o el interruptor general de la casa.
Todas las operaciones de instalación y mantenimiento se
deben realizar utilizando guantes de trabajo.
El aparato no está destinado para el uso por parte de los
niños o personas con problemas fisicos o mentales y sin
experiencia y conocientos a menos que no sea bajo la
supervisión de profesionales ,o por una persona responsable
de su seguridad.
Los niños deben ser controlados para evitar que jueguen con
el aparato.
Nunca utilizar la campana sin la parrilla correctamente
montada!
La campana no debe ser nunca utilizada como plano de
apoyo solo si es expresamente indicado.
El ambiente debe poseer suficiente ventilación, cuando la
campana de cocina es utilizada conjuntamente con otros
aparatos a gas u otros combustibles.
El aire aspirado no debe ser mezclado en un conducto para
descarga de humo producidos por aparatos a gas u otros
combustibles.
Es prohibido cocinar alimentos con llama alta por debajo de la
campana.
El uso de las llamas libres puede provocar daños a los filtros y
dar lugar a incendios, por lo tanto evitar en cada caso.
Las frituras deben ser cocinadas bajo control para evitar que
el aceite recalentado prenda fuego.

Las partes accessibles pueden calentarse cuando se usan
junto a aparatos para la cocción.
En cuanto a las medidas técnicas y de seguridad adoptar
para la descarga de humo atenerse estrictamente a las reglas
de las autoridades locales.
La campana se debe limpiar siempre internamente y
externamente (COMO MINIMO UNA VEZ AL MES,
respetando las reglas indicadas en este manual)
No efectuar los consejos de limpieza de la campana y el
cambio de los filtros puede provocar incendios.
No utilice o deje la campana sin las lámparas correctamente
montadas, debido a riesgos de cortocircuito.
Se declina todo tipo de responsabilidades, daños o incendios
provocados por no leer atentamente las instrucciones
indicadas en este manual.
Este aparato lleva el marcado CE en conformidad con la
Directiva 2002/96/EC del Parlamento Europeo y del Consejo
sobre residuos de aparatos eléctricos y electrónicos (RAEE).
La correcta eliminación de este producto evita consecuencias
negativas para el medioambiente y la salud.

El símbolo

en el producto o en los documentos que se
incluyen con el producto, indica que no se puede tratar como
residuo doméstico. Es necesario entregarlo en un punto de
recogida para reciclar aparatos eléctricos y electrónicos.
Deséchelo con arreglo a las normas medioambientales para
eliminación de residuos.
Para obtener información más detallada sobre el tratamiento,
recuperación y reciclaje de este producto, póngase en
contacto con el ayuntamiento, con el servicio de eliminación
de residuos urbanos o la tienda donde adquirió el producto.

ADVERTENCIA! La falta de instalación de tornillos y
elementos de fijación de acuerdo con estas instrucciones
podría comportar riesgos de naturaleza eléctrica.

25

Utilización

La campana està diseñada para ser utilizada tanto en la
forma de extracciòn como para la forma filtrante de interior.

Versión aspirante

El vapor viene evacuado hacia el externo a traves de un tubo
de escape introducido en el laro de sujeccion que se encuntra
arriba de la campana.
El diametro del tubo de escape debe ser igual al diametro del
aro de sujección.
En la parte horizontal, el tubo debe tener una ligera
inclinación hacia el alto
Conectar la campana en los tubos y en los orificios de escape
de pared con diámetro equivalente a la salida del aire (brida
de empalme).
El uso de tubos u orificios de escape de pared con diámetro
inferior, determinará una reducción de los rendimientos de la
aspiración y un drástico aumento del ruido.
Se declina cada responsabilidad.
! Utilice un conducto cuya longitud sea la mínima

indispensable.

! Utilice un conducto con el menor número posible de

curvas (ángulo máximo de la curva: 90°).

! Evite los cambios drásticos en la sección del conducto
! Utilice un conducto cuyo interior sea lo más liso posible.
! El material del conducto debe estar aprobado de

conformidad con las normativas.

Versión filtrante

Se debe utilizar un filtro de carbón activo, disponible del
vuestro proveedor.El aire aspirado viene reciclado antes de
expulsarlo en el ambiente a través de la parrilla superior.

Los modelos sin motor de aspiración solamente funcionan en
versión aspirante y tienen que conectarse a una unidad
periférica de aspiración (no suministrada).
Las instrucciones de conexión se proveen con la unidad
periférica de aspiración.

Instalación

La distancia mínima entre la superficie de cocción y la parte
más baja de la campana no debe ser inferior a 50cm en el
caso de cocinas electricas y de 65cm en el caso de cocinas a
gas o mixtas.
Si las instrucciones para la instalación del dispositivo para
cocinar con gas especifican una distancia mayor, hay que
tenerlo en consideración.

Conexión eléctrica

La tensión de red debe corresponder con tensión indicada en
la etiqueta colocada en el interior de la campana.Si es
suministrada con un enchufe, conectar la campana a un
enchufe conforme a las normas en vigor y colocarlo en una
zona accesible, aun después de la instalación. Si no es
suministrada con enchufe (conexión directa a la red) o clavija
y no es posible situarla en un lugar accesible, aun después de
la instalación, colocar un interruptor bipolar de acuerdo con
las normativas, para asegurarse la desconexión completa a la
red en el caso de la categoria de alta tensión III, conforme con
las reglas de instalación.
Atención! Antes de reconectar el circuito de la campana a la
red y de verificar el correcto funcionamiento, controlar
siempre que el cable de red fue montado correctamente.
La campana está provista de un cable de alimentación
especial; si el cable se daña, solicite uno nuevo al Servicio de
Asistencia Técnica.

Montaje

Antes de comenzar con la instalación:

• Asegurarse que el producto adquirido, sea de las

dimensiones apropiadas para la zona de instalación
escogida.

• Quitar el/los filtro/s al carbón activo (*) si es provisto (ver

el párrafo relativo).

Este/tos va/van montado/s nuevamente si se desea

utilizar la campana en versión filtrante.

• Verificar que en el interior de la campana no hayan (por

motivos de transportes) materiales suministrados ( como
por ejemplo bolsas con tornillos (*), garantias (*) etc,),
eventualmente quitarlos y conservarlos.

• Si es posible desconectar o quitar los muebles debajo y

alrededor del área de instalación de la campana para
tener una mejor accesibilidad a la / pared al/techo, donde
será instalada la campana. De todas maneras, proteger
los muebles y todas las partes necesarias para la
instalación. Escoger una superficie plana y cubrirla con
una protección donde apoyar las piezas metálicas.

• Verificar además que en la zona cerca de la zona de

instalación de la campana (con la campana montada)
sea disponible un enchufe eléctrico y una descarga para
el humo hacia el exterior (solo para la versión aspirante).

• Ejecutar todos los trabajos de mampostería necesarios (

ej.: instalación de una toma de corriente y/o agujero para

el pasaje del tubo de descarga).
La campana está dotada con tacos de fijación adecuados a la
mayor parte de paredes/techos. De cualquier modo, conviene
consultar a un técnico calificado para tener la certeza de que
los materiales son adecuados a la pared / techo. La pared / el
techo debe ser lo suficientemente fuerte para sostener el
peso de la campana.

26

Funcionamiento

Usar la potencia de aspiraciòn mayor en caso de particular
concentraciòn de vapores de cocina. Aconcejamos de
encender la aspiraciòn 5 minutos antes de iniciar a cocinar y
dejarla en funciòn por otros 15 minutos aproximadamente.

El panel de control es constituído por un disco giratorio
retroiluminado.

Para encender y apagar las luces:

Apretar el disco (T) para encender y apagar las luces.

Para seleccionar las velocidades de aspiración
disponibles

Girar el disco (T) en sentido horario para encender y
aumentar la velocidad de aspiración y en sentido antihorario
para disminuirla, y apagar la campana.
La corona (L) se ilumina para indicar la velocidad de
aspiración seleccionada:

•L1 acceso

velocidad 1 (mínima).

•L1+L2 accesos

velocidad 2 (media)

.•L1+L2+L3 accesos

velocidad 3 (máxima).

•L1+L2+L3+L4 accesos en modalidad destellante

velocidad 4 (intensiva) :duración 5 minutos , luego la
campana se coloca automáticamente en la velocidad 2.

L apagada

Motor de aspiración apagado

Dispositivo de control saturación filtros

La campana viene provista de un dispositivo que indica
cuando se debe ejecutar el mantenimiento de los filtros.
El dispositivo de control saturación del filtro antigrasa es
siempre activo.
El dispositivo de control del filtro a carbones activos está
normalmente desactivado.
Para activarlo proceder como sigue:

- Apagar la campana.

- Apretar el disco (T), por más de 5 segundos.
La corona (L) se enciende completamente, destellando,
viene emitida una señal acústica: el dispositivo de control del
filtro a carbones es activado.
NB = Para desactivarlo, apagar la campana, apretar el disco
(T), L1+L2 se retroiluminan, destellando; esperar la señal
acústica, que confirma la ejecutada desactivación.

Señal saturación del filtro antigrasa

L1 + L2 destellan cuando se debe realizar la manutención
del filtro antigrasa.

Señal saturación del filtro a carbones activos

L3 + L4 destellan cuando se debe realizar la manutención del
filtro a carbones activos.

Reset de la señal de saturación filtros

Después del mantenimiento de los filtros encender la
campana o apretar el disco (T) por más de 5 segundos: se
escuchará una señal acústica prolongada (beep) que
confirma el realizado reset.
Nota : en caso de señal contemporánea (saturación filtros
antigrasas y filtros a carbones activos), es necesario repetir la
operación de reset por dos veces.

27

Mantenimiento

¡Atención! Antes de cualquier operación de limpieza o
mantenimiento, retire la campana de la red eléctrica
desconectando el enchufe o desconectando el
interruptor general de la casa.

Limpieza

La campana debe ser limpiada con frecuencia tanto
externamente como internamente (con la misma frecuencia
con la que se realiza el mantenimiento de los filtros de grasa).
Para la limpieza, utilice un paño impregnado de detergente
líquido neutro. No utilice productos que contengan abrasivos.

¡NO UTILICE ALCOHOL!
ATENCION: De no observarse las instrucciones dadas para

limpiar el aparato y sustituir el filtro, puede producirse un
incendio. El fabricante recomienda leerlas y respetarlas
atentamente.
El fabricante no se hace responsable por los daños al motor o
los incendios provocados en el aparato debido a
intervenciones de mantenimiento incorrectas o al
incumplimiento de las normas de seguridad proporcionadas.

Filtro antigrasa

Fig. 11-28
Retiene las partículas de grasa producidas cuando se
cocina.

Se debe limpiar al menos una vez al mes (o cuando el
sistema de indicación de saturación de los filtros – si se
contempla en el modelo que se tiene – lo indica), con
detergentes no agresivos, en lavavajillas con temperaturas
bajas y ciclo breve (Tmáx.: 70 °C)
Con el lavado en lavavajillas las partes metálicas podrían
descolorarse.
El filtro se debe secar en el horno a una temperatura máx. de
100 °C durante una hora; repita la operación si el filtro aún
está húmedo.
Sustituya el filtro al menos cada 2 años.
Para desmontar el filtro antigrasa, tirar de la manija de
desenganche de muelle.

Filtro al carbón activo (solamente para la versión
filtrante)

Fig. 27
Retiene los olores desagradables producidos por el
cocinado de alimentos.

El filtro al carbón activo puede ser uno de estos tipos:

• Filtro al carbón activo lavable.

• Filtro a carbones activos NO lavables.
Filtro al carbón activo lavable

El filtro al carbón puede lavarse cada dos meses con agua
caliente y detergentes adecuados o en lavavajillas a 65°C (
en caso de lavado con lavavajillas, realice el ciclo de lavado
completo sin platos en el interior.). Quite el agua que haya
quedado en el filtro sin estropearlo, después quite el
almohadillado situado en el interior del armazón de plástico y
póngalo en el horno a 100°C durante diez minutos para
secarlo completamente. Cambie el almohadillado cada 3 años
y cada vez que el paño se estropee.

Filtro al carbón activo NO lavable

La saturaciòn del carbòn activado ocurre despuès da mas o
menos tiempo de uso prolongado, dependiendo del tipo de
cocina y de la regularidad de limpieza del filtro de grasa. En
cualquier caso es necesario sustituir el cartucho al menos
cada 4 meses.
NO puede lavarse o reciclarse.

Montaje

Enganchar el filtro de carbón activo primero, posteriormente
sobre la pestaña metálica de la campana, y después en la
parte anterior con las dos perillas.

Desmontaje

Quitar el filtro de carbón activo girando 90° grados las perillas
que lo fijan a la campana.

Sustitución de la lámpara

La campana viene provista de un sistema de iluminación
basado en la tecnología LED.
Los LEDS garantizan una óptima iluminación, una duración
hasta 10 veces mayor de las lámparas tradicionales y
permiten aborra el 90% de energía eléctrica. .

Para la sustitución dirigirse al servicio asistencia técnica .

28

PT - Instruções para montagem e utilização

Siga especificamente as instruções indicadas neste
manual. Declina-se qualquer responsabilidade por eventuais

inconvenientes, danos ou incêndios provocados ao aparelho,
derivantes da inobservância das instruções indicadas neste
manual. A coifa foi concebida para a aspiração de fumos e
vapores de cozimento e se destina exclusivamente para uso
doméstico.

A coifa pode ter estéticas diferentes a quanto ilustrado
neste livrete, todavia as instruções de uso, manutenção e
instalação permanecem as mesmas.
! É importante conservar este manual para eventuais

consultas futuras.

Em caso de venda ou mudança, certificar-se que o

manual acompanhe o produto.

! Ler cuidadosamente as instruções: elas apresentam

importantes informações sobre a instalação, uso e
segurança.

! Não efetuar variações elétricas ou mecânicas no produto

ou nos tubos de fuga.

! Antes de prosseguir com a instalação do dispositivo,

verificar todos os componentes que não sejam
danificados. Caso contrário, contatar o seu fornecedor e
não prosseguir com a instalação.

Nota: As peças que apresentam o símbolo “(*)” são
acessórios opcionais fornecidos somente em alguns modelos
ou são peças que não acompanham o produto, mas que
precisam ser adquiridas.

Advertências

Atenção! Não conectar o aparelho à rede elétrica enquanto a

instalação não tiver sido totalmente completada.
Antes de qualquer limpeza ou manutenção, desligar a coifa
da rede elétrica tirando o pluge da tomada ou desligando o
interruptor geral da alimentação elétrica.
Para todas as operações de instalação e manutenção, utilize
luvas adequadas para este tipo de atividade.
O aparelho não é destinado para uso de crianças ou pessoas
com alguma incapacidade fisica, motoras, ou mentais
reduzidas, e também à às pessoas sem experiência ou sem
conhecimentos suficientes. Devem ser de ser auxiliadas por
alguém que tenha com conhecimento e capacidade
competência para utilizar o aparelho.
As crianças devem ser controladas de maneira que não
brinquem com o aparelho.
Nunca utilizar a coifa sem a grelha esteja corretamente
montada!
A coifa NUNCA deve ser utilizada como plano de apoio.
Quando a coifa é utilizada ao mesmo tempo com outros
aparelhos a combustão de gás ou outros combustíveis o local
deve dispor de suficiente ventilação.
O ar aspirado não deve ser transportado por meio de ductos
usados para a descarga dos fumos produzidos por aparelhos
a combustão de gás ou de outros combustíveis.
É severamente proibido cozinhar alimentos diretamente na
chama sob a coifa.

O emprego de chama livre é danoso para os filtros e pode dar
lugar a incêndios, portanto, deve ser absolutamente evitado.
A fritura deve ser feita sob controlo de modo a evitar que o
óleo superaquecido se incendeie.
As partes externas podem aquecer-se notávelmente quando
forem usadas com os aparelhos de cocção.
No que diz respeito às medidas técnicas e de segurança a
serem adoptadas para a descarga dos fumos, ater-se
estritamente a quanto previsto pelos regulamentos das
autoridades competentes locais.
A coifa deve ser limpa frequentemente tanto interna quanto
externamente (AO MENOS UMA VEZ POR MÊS, respeitando
as instruções de manutenção indicadas neste manual).
O não atendimento às normas de limpeza da coifa e de
substituição e limpeza dos filtros pode provocar riscos de
incêndio.
A coifa não de ser utilizada sem lâmpadas ou com sua
montagem incorreta, pois isto pode provocar risco de choque
elétrico.
Não nos responsabilizamos por eventuais inconvenientes,
danos ou incêndios provocados ao aparelho, caso as
instruções indicadas neste manual não sejam seguidas
corretamente.
Este aparelho está classificado de acordo com a Diretiva
Europeia 2002/96/EC sobre Resíduos de equipamento
elétrico e eletrónico (REEE).
Ao garantir a eliminação adequada deste produto, estará a
ajudar a evitar potenciais consequências negativas para o
ambiente e para a saúde pública, que poderiam derivar de um
manuseamento de desperdícios inadequado deste produto.

O símbolo

no produto, ou nos documentos que
acompanham o produto, indica que este aparelho não pode
receber um tratamento semelhante ao de um desperdício
doméstico.
Pelo contrário, deverá ser depositado no respectivo centro de
recolha para a reciclagem de equipamento eléctrico e
electrónico.
A eliminação deverá ser efectuada em conformidade com as
normas ambientais locais para a eliminação de desperdícios.
Para obter informações mais detalhadas sobre o tratamento,
a recuperação e a reciclagem deste produto, contate o
Departamento na sua localidade, o seu serviço de eliminação
de desperdícios domésticos ou a loja onde adquiriu o produto.

ATENÇÃO! A não instalação dos parafusos e elementos de
fixação, conforme estas instruções, pode resultar em riscos
elétricos.

29

Uso

A coifa é fabricada para ser utilizada na versão aspirante,
com exaustão externa do ar, ou filtrante, com recirculação
interna.

Versão aspirante

Os vapores são evacuados para o exterior por meio de um
tubo de descarga fixado á flange de conexão que se encontra
sobre o exaustor.
O diâmetro do tubo de descarga deve ser equivalente ao
diâmetro do anel de conexão.
Na parte horizontal o tubo deve ter uma leve inclinação para
cima (cerca de 10°) de modo a poder transportar o ar para
fora mais facilmente.
Se o exaustor for dotada de filtros de carvão ativo, estes
deverão ser tirados.
Conectar a coifa ao tubos e orifícios de descarga de parede
com diâmetro equivalente à saída de ar (flange de união).
O uso de tubos ou orifícios de descarga de parede com
diâmetro inferior pode provocar a diminuição da performance
de aspiração e um drástico aumento do ruído.
Não nos responsabilizamos a este respeito.
! Utilizar um tubo condutor com o comprimento não inferior

ao indicado.

! Utilizar um tubo condutor com o menor número possível

de curvas (ângulo máximo da curva: 90ºC 90°).

! Evitar alterações drásticas da seção do tubo (diâmetro).
! Usar um tubo condutor com o interior mais liso possível.
! O material do tubo condutor deve ser aprovado e estar

em conformidade com a lei.

Versão filtrante

Deve ser utilizado um filtro de carvão ativo, disponível junto
ao seu revendedor. O ar aspirado será desengordurado e
desodorizado antes de ser reintroduzido no ambiente através
da grelha superior.

Os modelos sem motor de aspiração funcionam
exclusivamente na versão aspirante e devem ser ligados a
uma unidade periférica de aspiração (não fornecida).
As instruções da ligação são fornecidas com a unidade
periférica de aspiração.

Instalação

A distância mínima entre a superfície de suporte dos
recipientes sobre o fogão e a parte mais baixa da coifa não
deve ser inferior a 50cm no caso de fogões elétricos e 65cm
no caso de fogões a gás ou combinados.
Se as instruções de instalação do fogão a gás especificarem
uma distância maior, deve-se levar em conta esta indicação.

Conexão elétrica

A voltagem da rede elétrica deve corresponder à voltagem
indicada na etiqueta das características situada no interior da
coifa. Se dotada de ficha, conectar a coifa a uma tomada em
conformidade com as normas vigentes posta em zona
acessível,mesmo depois da instalação. Se não dotada de
ficha (conexão direta à rede) ou a tomada não se encontra
em zona acessível,mesmo depois da instalação, aplicar um
interruptor bipolar em conformidade com a norma que
assegure a desconexão completa da rede nas condições da
categoria de sobretensão III, conformemente às regras de
instalação.
Atenção! Antes de conectar novamente o circuito da coifa
com a alimentação elétrica, verificar seu funcionamento,
atentar sempre para que o cabo de rede esteja montado
corretamente.
O exaustor está equipado com um cabo de alimentação
especial; no caso do cabo ficar danificado, efectuar um
pedido ao serviço de assistência técnica.

Montagem

Antes de iniciar a instalação:

• Verificar que o produto adquirido tenha dimensões

adequadas para a área escolhida de instalação.

• Tirar o/s filtro/s de carvão ativado (*) se fornecidos (ver

também o parágrafo relativo). Este/s deve/m ser
remontado/s somente caso se deseje utilizar a coifa na
versão filtrante.

• Verificar que dentro da coifa não haja (por motivos de

transporte) materiais extras (por exemplo envelopes com
parafusos (*), garantias (*) etc.), eventualmente tirar e
conservar.

• Se possível desconectar e deslocar a instalação solta ou

fazer correr o vidro abrindo-o de modo a acessar mais
facilmente a parede na parte traseira. Caso contrário,
colocar uma cobertura espessa e protetiva sobre a
bancada e o plano de cozimento para protegê-los contra
danos ou entulho. Selecionar uma superfície plana para
montar a unidade. Cobrir tal superfície com uma
cobertura de proteção e colocar em seu interior todas as
partes da coifa e as ferramentas.

• Além disso, verificar que nas proximidades da área de

instalação da coifa (em área acessível também com a
coifa montada) uma tomada elétrica se encontre a
disposição e seja possível conectar-se a um dispositivo
de descarga fumos para o externo (somente Versão
aspirante).

• Executar todos os trabalhos de alvenaria necessários

(por ex: instalação de uma tomada elétrica e/ou tubo

para a passagem do tubo de descarga).
A coifa é dotada de buchas de fixação adequadas à maior
parte das paredes/tetos.No entanto é necessário que um
técnico qualificado faça sua instalação. A parede/teto deve
ser suficientemente robusta para suportar o peso da coifa.

30

Funcionamento

Usar a potência de aspiração no caso de uma maior
concentração de vapor de cozimento. Aconselhamos ligar a
aspiração 5 minutos antes de iniciar a cozinhar e de deixá-la
em funcionamento por aproximadamente 15 minutos após o
término do cozimento.

O painel de controlo é constituído por um disco rotativo
retroiluminado

•Para acender e desligar as luzes:

Pressionar o disco (T) para acender e desligar as luzes

• Para selecionar as velocidades de aspiração
disponíveis:

Girar o disco (T) no sentido horário para ligar e aumentar a
velocidade de aspiração e no sentido anti-horário para
diminuí-la, e desligar o exaustor.
A coroa (L) se ilumina para indicar a velocidade de aspiração
selecionada:

•L1 aceso

velocidade 1 (mínima).

•L1+L2 acesos
velocidade 2 (média).

.•L1+L2+L3 acesos

Velocidade 3 (máxima).

•L1+L2+L3+L4 acesos em modalidade intermitente

Velocidade 4 (intensivo): duração de 5 minutos, após o que o
exaustor posiciona-se automaticamente na velocidade 2

•L desligada:

Motor de aspiração desligado

Dispositivo de controle de saturação de filtros

O exaustor é equipado com um dispositivo que indica quando
se deve efetuar a manutenção dos filtros
O dispositivo de controle de saturação do filtro ante-gordura
está sempre ativo
O dispositivo de controle do filtro em carvão ativo é
normalmente desligado
Para ativá-lo, proceder da seguinte forma:

- Desligar o exaustor.

- Pressionar o disco (T), por mais de 5 segundos
A coroa (L) se acende completamente, piscando, se ouvirá
um sinal acútico: o dispositivo de controle do filtro em carvão

é ativado.
NB = para desativá-lo, desligar o exaustor, pressionar o disco

(T), L1 + L2 se retroiluminam piscando; aguarde o sinal
acútico, para confirmar a desativação bem sucedida.

Sinalização de saturação do filtro ante-gordura

L1 + L2 piscam quando se deve efetuar a manutenção do
filtro ante-gordura

Sinalização de saturação do filtro em carvão ativo

L3 + L4 piscam quando se deve efetuar a manutenção do
filtro em carvão ativo

Reset da sinalização de saturação dos filtros

Após a manutenção dos filtros, ligar o exaustor e pressionar o
disco (T) por mais de 5 segundos : se ouvirá un sinal acútico
prolongado (beep) para confirmar o reset bem sucedido.
Nota : em caso de sinalização contemporânea (saturação do
filtro ante-gordura e do filtro em carvão ativo), é necessário
repetir a operação de reset por duas vezes.

31

Manutenção

Atenção! Antes de qualquer operação de limpeza ou
manutenção, desconectar a coifa da rede elétrica tirando
o pluge da tomada ou desligando o interruptor geral da
alimentação elétrica.

Limpeza

O exaustor deve ser limpo frequentemente, interna e
externamente (pelo menos com a mesma frequência com a
qual se efectua a manutenção dos filtros antigorduras).
Para a limpeza use um pano umedecido com detergentes
líquidos neutros. Evite o uso de produtos contendo abrasivos.

NÃO UTILIZE ÁLCOOL!
Atenção: O não cumprimento das instruções fornecidas para

a limpeza do aparelho e para a limpeza ou substituição do
filtro pode provocar riscos de incêndio.
O fabricante não se responsabiliza por danos causados ao
motor ou decorrentes de incêndio, provocados por uma
manutenção inadequada ou pelo não cumprimento das
indicações de segurança citadas neste manual.

Filtro antigordura

Fig. 11-28
Capta as partículas de gordura derivantes do cozimento.

Deve ser limpo pelo menos uma vez por mês (ou quando o
sistema de indicação de saturação dos filtros - se previsto no
modelo adquirido – indicar esta necessidade) com
detergentes não agressivos, em máquinas de lavar louças
com temperaturas baixas e com ciclo breve. (Temp. máx:
70°C).
Em caso de lavagem na máquina de lavar louças, as partes
metàlicas podem descolorir-se.
O filtro deve ser secado no forno em uma temperatura
máxima de 100°C por uma hora e se o filtro ainda estiver
húmido, repetir a operação.
Substituir o filtro a cada 2 anos, pelo menos.
Para desmontar o filtro anti gordura puxe o puxador de
libertação com mola.

Filtro de carvão activo (só para a versão filtrante)

Fig. 27
Retém os odores desagradáveis produzidos durante a
preparação de alimentos.

O filtro de carvões activos pode se rum destes tipos:

• Filtro de carvões activos lavável.

• Filtro de carvões activos NÃO laváveis.
Filtro de carvão acrivolavável

O filtro de carvão pode ser lavado de dois em dois meses em
água quente e detergentes adequados ou em máquina de
lavar louça a 65 °C (para a lavagem em máquina, utilize o
ciclo completo sem colocar outra loiça na máquina).
Tire a água em excesso tomando cuidado para não estragar o
filtro. Em seguida, tire o pano posto no interior da estrutura de
plástico e deixe-o secar definitivamente no forno durante 10
minutos a 100 °C.
Substitua o pano a cada 3 anos e sempre que notar sinais de
danos no tecido.

Filtro de carvão activo NÃO lavável

A saturação do filtro de carvão activado se verifica após um
uso mais ou menos prolongado em função do tipo de cozinha
e da regularidade da limpeza do filtro de gorduras. Em todo
caso, é necessário substituir o cartucho no máximo cada 4
meses.
NÃO pode ser lavado ou regenerado.

Montagem:

Aganche o filtro a carvões activos antes da parte de trás da
lingueta metálica do exaustor e depois na parte dianteira com
os dois botões.

Desmontagem:

Remova o filtro de carvões activos rodando de 90º os botões
que o fixa ao exaustor.

Substituição das lâmpadas

A coifa è dotada de um sistema de iluminação baseada na
tecnologia LED.
Os LED garantem uma iluminação melhor e uma duração de
até 10 vezes maior que as lâmpadas tradicionais e
economizam 90% de energia elétrica.

Para a substituição contatar o serviço de assistência técnica.

32

SV - Monterings- och bruksanvisningar

Följ noga instruktionerna i denna manual. Tillverkaren

frånsäger sig allt ansvar för eventuella funktionsfel, skador
eller bränder som uppstår på apparaten på grund av att
instruktionerna i denna manual inte har respekterats. Fläkten
har tillverkats för utsugning av matos och ånga som bildas vid
matlagning och är endast ämnad för privat bruk.

Fläktens utseende kan skilja sig från illustrationen i
ritningarna i denna handbok men alla anvisningar för
användning, underhåll och installation förblir desamma.

! Det ä r viktigt att spara denna instruktionsbok så att den

när som helst är tillgänglig för framtida konsultationer. I
händelse av försäljning, överlåtelse eller flytt skall
instruktionsboken alltid följa med produkten.

! Läs instruktionerna noga: dessa tillhandahåller viktig

information beträffande installation, användning och
säkerhet.

! Utför inga elektriska eller mekaniska ändringar på

produkten eller avledningskanalerna.

! Kontrollera innan apparen installeras att inga

komponenter är skadade. Kontakta i sådant fall
återförsäljaren innan installationen utförs.

OBS: Delar som är märkta med symbolen “(*)” är extra
tillbehör som endast medlevereras med vissa modeller, eller
icke medlevererade delar som skall införskaffas separat.

Varningsföreskrifter

Varning! Anslut inte apparaten till elnätet förrän installationen

är helt slutförd.
Gör alltid fläkten strömlös innan någon typ av
underhållsarbete eller rengöring inleds genom att dra ur
kontakten eller slå av bostadens huvudströmbrytare.
Använd alltid skyddshandskar vid installation och underhåll.
Apparaten får inte användas av barn eller personer med
reducerad rörelseförmåga eller mental kapacitet, eller
personer som saknar erfarenhet och kännedom om
apparaten, såtillvida inte användandet övervakas eller
instruktioner ges av erfaren person som ansvarar för
säkerheten.
Barn får inte lämnas utan uppsikt för att förhindra att de leker
med apparaten.
Fläkten får alridg användas utan att gallret är korrekt
monterat!
Fläkten får ALDRIG användas som avställningsyta om inte
detta är uttryckligen angivet.
Lokalen skall vara ordentligt ventilerad när köksfläkten
används tillsammans med andra apparater vilka matas med
gas och andra typer av bränsle.
Utblåsningsluften får inte ledas in i rökkanal som används för
avledning av rökångor som kommer från apparater vilka
matas med gas eller andra typer av bränsle.
Det är strängt förbjudet att flambera mat under fläkten.
Öppna lågor skadar filtren och kan orsaka brand och skall
därför undvikas i alla lägen.
Frityrkokning skall ske under uppsikt för att undvika att
överhettad olja fattar eld.

Vid användning tillsammans med spisar och
matlagningsutrustning kan tillgängliga delar hettas upp
avsevärt.
Vad beträffar de tekniska och säkerhetsåtgärder som skall
vidtas för avledning av utblåsningsluften, skall de föreskrifter
som utfärdats av lokala myndigheter noga efterlevas.
Rengör fläkten ofta, såväl utvändigt som invändigt, (MINST
EN GÅNG I MÅNADEN, och respektera under alla händelser
samtliga underhållsinstruktioner i denna manual).
Bristande rengöring av fläkten och filtren samt ett uteblivet
byte av filtren medför brandfara.
Använd eller lämna aldrig fläkten utan korrekt imonterade
lampor för att undvika risken för elektriska stötar.
Tillverkaren frånsäger sig allt ansvar för eventuella problem
eller bränder som orsakats av att instruktionerna i denna
manual inte efterlevts.
Denna produkt är märkt enligt EG-direktiv 2002/96/EEC
beträffande elektriskt och elektroniskt avfall (Waste Electrical
and Electronic Equipment, WEEE).
Genom att säkerställa en korrekt kassering av denna produkt
bidrar du till att förhindra potentiella, negativa konsekvenser
för vår miljö och vår hälsa, som annars kan bli följden om
produkten inte hanteras på rätt sätt.

Symbolen

på produkten, eller i medföljande
dokumentation, indikerar att denna produkt inte får behandlas
som vanligt hushållsavfall. Den skall i stället lämnas in på en
lämplig uppsamlingsplats för återvinning av elektrisk och
elektronisk utrustning. Produkten måste kasseras enligt lokala
miljöbestämmelser för avfallshantering.
För mer information om hantering, återvinning och
återanvändning av denna produkt, var god kontakta de lokala
myndigheterna, ortens sophanteringstjänst eller butiken där
produkten inhandlades.

Varning! En utebliven installation av de fixeringsskruvar och
fixeringsanordningar som dessa anvisningar föreskriver kan
medföra elektriska risker.

33

Användning

Fläkten har tillverkats för att användas som utsugningsversion
med utvändig evakuering eller som filterversion med intern
återcirkulation.

Utsugningsversion

Matoset leds ut ur lokalen med hjälp av ett avledningsrör som
är fixerat på anslutningsflänsen.
Avledningsröret skall ha samma diameter som
anslutningsflänsen.
Varning! Avledningsröret medlevereras inte och skall
införskaffas separat.
Röret skall, även när det är horisontellt draget, alltid luta lätt
(cirka 10°) uppåt, så att luften lätt kan ledas ut ur lokalen.
I det fall fläkten är försedd med kolfilter skall dessa tas ur.
Rören och utloppsöppningarna i väggen med vilka fläkten
skall anslutas bör ha samma diameter som luftutsläppet
(anslutningsflänsen).
I det fall man använder rör och utloppsöppningar i väggen
med mindre diameter medför detta en lägre utblåsprestanda
och en drastisk förhöjning av bullernivån.
Vi avsäger oss därför allt ansvar gällande denna typ av
problem.
! Använd ett så kort rör som möjligt.
! Röret skall vara så rakt som möjligt (högsta tillåtna vinkel

på böjarna 90°).
! Undvik stora skillnader i rörets tvärsnittsarea.
! Använd rör vars insida är så slät som möjligt.
! Röret skall vara tillverkat av i lag godkända material.

Filterversion

Den utsugna luften avfettas och befrias från odörer innan den
leds ut i lokalen igen. När fläkten används med denna version
är det nödvändigt att installera ett extra aktivt kolfiltersystem.

De modeller som saknar utsugningsmotor fungerar endast
som utsugningsversion och skall anslutas till en fristående
utsugningsenhet (bifogas icke).
Anslutningsinstruktionerna bifogas med den utvändiga
utblåsenheten.

Installation

Minsta tillåtna avstånd mellan kokkärlens stödyta på
spishällen och köksfläktes underkant är 50cm om det är
frågan om en elektrisk spis och 65cm om det är frågan om
gasspis eller kombinerad gashäll.
Om spishällens instruktioner anger ett större avstånd skall
detta respekteras.

Elektrisk anslutning

Nätspänningen skall motsvara spänningen som anges på
märkplåten som sitter inne i fläkten. Om fläkten är utrustad
med stickkontakt skall denna anslutas till ett uttag som är
lättillgängligt även efter installationen och som uppfyller
gällande föreskrifter. I det fall fläkten saknar stickkontakt
(direktanslutning till nätet), eller om uttaget är placerat på en
svåråtkomlig plats skall en godkänd tvåpolig strömbrytare
installeras som garanterar en fullkomlig frånkoppling från nätet
i samband med överspänningsklass III, i enlighet med
installationsbestämmelserna.
Varning! kontrollera innan fläktens krets ansluts med
nätspänningen att den fungerar korrekt och är korrekt
monterad.
Fläkten är försedd med en speciell elkabel, kontakta därför
vårt tekniska servicekontor i det kabeln skadats.

Montering

Innan installationen påbörjas:

• Kontrollera att den införskaffade produktens dimensioner
är lämpliga för installationsplatsen.

• Ta ur det/de aktiva kolfiltret/n om sådana är
medlevererade (se även den härför gällande paragrafen).
Denna /dessa monteras tillbaka endast om fläkten skall
användas som filterversion.

• Kontrollera att inget bifogat material (till exempel påsar
med skruvar, garantihandlingar etc.) har placerats inne i
fläkten (av transportskäl), avlägsna eventuellt och spar.

• Om det är möjligt skall möbler under och intill fläktens
installationsområde kopplas ur och avlägsnas i syftet att
öka åtkomligheten till taket/väggen där fläkten skall
installeras. I annat fall skall möbler och delar i området
intill installationsplatsen så långt det är möjligt skyddas.
Välj en plan yta och täck den med ett skyddande
överdrag där fläkten och medlevererade delar läggs upp.

• Kontrollera också att ett elektriskt uttag finns i närheten
av fläktens installationsplats (på tillgänglig plats även när
fläkten är monterad) och att det går att ansluta fläkten till
en anordning som leder ut röken utomhus (gäller endast
Utsugningsversionen).

• Utför alla nödvändiga väggarbeten (t.ex.: installationen
av ett eluttag och/eller en öppning för avledningsrörets
passage).

Fläkten är utrustad med fixeringspluggar som passar de flesta
typer av väggar/tak. Det är under alla händelser nödvändigt
att rådfråga en kvalificerad fackman för att förvissa sig om att
materialen är lämpade för den aktuella typen av vägg/tak.
Väggen/taket skall vara tillräckligt hållfast för att bära upp
fläktens vikt.

34

Funktion

Använd en högre hastighet om matoset är mycket
koncentrerat. Vi rekommenderar att starta luftevakueringen 5
minuter innan matlagningen inleds och låta den fungera i
cirka 15 minuter efter avslutad matlagning.

Kontrollpanelen består av en vridskiva med
bakgrundsbelysning

•Tändning och släckning av belysningen:

Tryck på skivan (T) för att tända och släcka belysningen.

•Val av disponila hastigheter:

Vrid skivan (T) medurs för att starta fläkten och öka
utsugningshastigheten och moturs för att sänka hastigheten
och stänga av fläkten.
Cirkeln (L) tänds och indikerar den valda
utsugningshastigheten :

•L1 är tänd

Hastighet 1 (låg).

•L1+L2 är tända

Hastighet 2 (medelhög).

.•L1+L2+L3 är tända

Hastighet 3 (hög).

•L1+L2+L3+L4 är tända och blinkar

Hastighet 4 (intensiv) :hastigheten fungerar i 5 minuter
varefter fläkten automatiskt går över till hastighet 2:
Fläktmotorn är avstängd

Kontrollanordning för filtrens mättning

Fläkten är utrustad med en anordning som signalerar när
filtren kräver underhåll
Kontrollanordningen för fettfiltret är alltid aktiverad
Kontrollanordningen för kolfiltret är vanligtvis avaktiverad
Gör på följande sätt för att aktivera anordningen:

- Stäng av fläkten.

- Tryck på skivan (T), under mer än 5 sekunder

Hela cirkeln (L) tänds och blinkar, en akustisk signal indikerar
att kolfiltrets kontrollanordning har aktiverats.
OBS = för att avaktivera anordningen, stäng av fläkten, tryck
på skivan (T), L1+L2 tänds och blinkar, vänta till en akustisk
signal bekräftar att anordningen avaktiverats.

Signal för fettfiltrets mättning

L1 + L2 blinkar när fettfiltret kräver underhåll

Signal för kolfiltrets mättning

L3 + L4 blinkar när kolfiltret kräver underhåll

Reset av signalen för filtrens mättning

Starta fläkten igen och tryck på skivan (T) i mer än 5 sekunder
efter att underhållet utförts : en lång aukustisk signal (bipton)
bekräftar att signalen återställts.
OBS : i det fall båda signalerna aktiverats samtidigt (både
fettfiltret och kolfiltret är mättade), är det nödvändigt att
upprepa ingreppet två gånger.

35

Underhåll

Varning! Gör alltid fläkten strömlös innan någon typ av
underhållsarbete eller rengöring inleds genom att slå
ifrån bostadens huvudströmbrytare.

Rengöring

Fläkten skall rengöras ofta, såväl invändigt som utvändigt
(åtminstone med samma underhållsintervall som för
fettfiltren). Använd en trasa fuktad med neutrala
rengöringsmedel vid rengöring.
Undvik produkter som innehåller slipmedel.

ANVÄND INTE ALKOHOL!
Varning: Observera att en bristande rengöring av apparaten

och icke utförda filterbyten kan medföra brandrisk. Följ därför
ovanstående instruktioner noga.
Tillverkaren frånsäger sig allt ansvar för eventuella
motorskador, eldsvådor beroende på ett bristande underhåll
eller att dessa instruktioner inte respekterats.
Observera att en bristande rengöring av apparaten och filtren
kan medföra brandrisk. Följ därför ovanstående instruktioner
noga.

Fettfilter

Fig. 11-28
Detta suger upp fettpartiklar som bildas i samband med
matlagningen.

Det bör rengöras minst en gång i månaden (eller när systemet
för indikation om mättnad av filtren - om ett sådant är förutsett
på den innehavda modellen - anger detta behov) med icke­aggressiva rengöringsmedel i diskmaskin på låg temperqatur
och med kort cykel. (Tmax: 70°)
Med rengöring i diskmaskin kan metalldelarna missfärgas.
Filtret måste torkas i ugn vid en temperatur på max 100°C i en
timme. Repetera operationen om filtret fortfarande är fuktigt.
Byt ut filtret minst vartannat år.
När filtret skall monteras ur drar man i handtaget som lossas
med hjälp av en fjäder.

Kolfilter (gäller endast filterversionen)

Fig. 27
Kolfiltret fångar upp obehagliga odörer som uppstår i
samband med matlagningen.

Det finns två typer av aktiva kolfilter:

• Aktiva kolfilter som kan rengöras.

• Aktiva kolfilter som INTE kan rengöras.

Aktivt kolfilter som kan rengöras

Kolfiltret kan tvättas varannan månad med varmt vatten och
ett lämpligt rengöringsmedel, eller i diskmaskin med 65°C (om
filtret diskas i diskmaskin skall ett fullständigt program köras
utan annan disk i maskinen).
Avlägsna allt överflödigt vatten utan att skada filtret, ta
därefter ur dynan som sitter i plastramen och torka den
avslutningsvis i ugnen med 100°C i 10 minuter.

Aktivt kolfilter som INTE kan rengöras
Kolfiltret mättas efter en mer eller mindre lång tidsperiod

beroende på i vilken utsträckning fläkten används, på typen av
matlagning och hur regelbundet fettfiltren rengörs. Det är
under alla händelser nödvändigt att ersätta kolfilterpatronen
minst var 4 månad.
Filtret kan INTE rengöras eller återanvändas.

Montering

Haka först fast det aktiva kolfiltret baktill på fläktens metallflik
och därefter framtill med de båda rattarna.

Nedmontering

Ta ur det aktiva kolfiltret genom att vrida de båda rattarna med
vilka det är fixerat i fläkten 90°.

Byte av Lampor

Fläkten är utrustad med ett belysningssystem som bygger på
lysdiodsteknologi.
Lysdioderna garanterar optimal belysning, upptill 10 gånger
längre livslängd jämfört med konventionella lampor och
möjliggör en energibesparing på 90%.

Kontakta det tekniska servicekontoret för byte av lysdioderna.

36

FI - Asennus- ja käyttöohjeet

Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa

käyttöohjeen noudattamattajättämisestä aiheutuneista
haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja
höyryn ja se on tarkoitettu ainoastaan kotitalouskäyttöön.

Tuuletin voi olla ulkonäöltään erilainen kuin käyttöohjeen
kuvissa näkyvä malli. Käyttöohjeet, asennus ja huolto
ovat kuitenkin muuttumattomat.
! On tärkeää säilyttää ohjekirja tulevaa tarvetta varten.

Mikäli laite myydään tai siirretään uudelle omistajalle tai

jos laitteen käyttäjä muuttaa, on varmistettava että
käyttöohje jää uuden käyttäjän saataville.

! Lue käyttöohjeet huolellisesti: ne sisältävät tärkeää tietoa

laitteen asennuksesta, käytöstä ja turvallisuudesta.

! Älä tee muutoksia laitteen sähköliitäntöihin, mekaanisiin

osiin tai poistoputkiin.

! Tarkista ennen laitteen asennusta, että kaikki osat ovat

vahingoittumattomia. Jos laitteessa on viallisia osia, ota
yhteys jälleenmyyjään ja keskeytä asennus.

Huom: Symbolilla “(*)” merkityt tarvikkeet ovat vain joissakin
malleissa mukana olevia lisävarusteita tai tarvikkeita, jotka on
ostettava erikseen.

Turvallisuustietoa

Huomio ! Älä yhdistä laitetta sähköverkkoon ennenkuin
asennus on täysin valmis.
Irrota laite sähköverkosta aina ennen puhdistus- tai
huoltotoimenpiteitä , ottamalla töpseli irti seinästä tai
katkaisemalla virta huoneiston pääkytkimestä.
Käytä asennus- ja huoltotöissä suojakäsineitä.
Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden käyttöön
(mukaan lukien lapset), joiden fyysiset, sensoriset tai henkiset
ominaisuudet ovat heikentyneet eikä sellaisten henkilöiden
käyttöön, joilta puuttuu laitteen käyttökokemus ja tieto, jollei
henkilöiden turvallisuudesta vastuullinen henkilö anna heille
ohjausta tai ohjeita laitteen käytöstä.
Älä anna lasten leikkiä laitteella.
Älä koskaan käytä laitetta, jos sen ritilää ei ole asennettu
oikealla tavalla!
Tuuletinta ei saa KOSKAAN käyttää tukipintana, jollei niin ole
erikseen mainittu.
Jos liesituuletinta käytetään samaan aikaan kaasulieden
kanssa, huoneeseen on tultava niin paljon korvausilmaa, ettei
synny alipainetta, joka voi sammuttaa kaasuliekin. Poistoilmaa
ei saa johtaa kaasulla tai muilla polttoaineilla toimivien
laitteiden savunpoistohormiin.
Tuulettimen alla liekittäminen on ehdottomasti kielletty.
Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa
tulipalon.
Kosketuspinnat voivat kuumentua huomattavasti ruoanlaiton
yhteydessä.
Paistettaessa on valvottava paistoastiaa jatkuvasti.
Ylikuumentunut öljy saattaa olla palovaarallinen.
Noudata huolellisesti paikallisten viranomaisten antamia
savunpoiston teknisiä ja turvatoimenpiteitä koskevia
määräyksiä.

Tuuletin on puhdistettava huolellisesti sekä sisä- että
ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA,
noudata kuitenkin tämän käyttöohjeen neuvoja).
Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta
koskevien määräysten noudattamattajättäminen voi aiheuttaa
tulipalovaaran.
Älä käytä tuuletinta, jos lamppuja ei ole asennettu oikein. Siitä
voi aiheutua sähköiskun vaara.
Valmistaja ei vastaa käyttöohjeen noudattamatta jättämisestä
aiheutuneista haitoista, vahingoista tai tulipaloista.
Tämä laite on valmistettu EU-direktiivin 2002/96/EC, Waste
Electrical and Electronic Equipment (WEEE)
mukaisesti.Hävittämällä laitteen asianmukaisesti käyttäjä voi
ehkäistä mahdolliset ympräristölle ja ihmisten terveydelle
haitalliset seuraukset

Tuotteesta tai tuoteasiakirjoista löytyvä merkki
ilmoittaa, että tuotetta ei saa käsitellä talousjätteenä ja että se
on toimitettava sähkö- ja elektronisten laitteiden
kierrätyspisteeseen. Laite on hävitettävä paikallisten
jätteenkäsittelysäännösten mukaisesti. Jos tarvitset lisätietoja
laitteen käsittelystä, palautuksesta ja kierrätyksestä, ota
yhteys paikalliseen viranomaiseen, jätehuoltoon tai
liikkeeseen josta tuote on ostettu.

HUOMIO! Kiinnitysruuvien ja -laitteiden ohjeiden vastainen
asennus voi vaikuttaa sähköturvallisuuteen.

37

Käyttö

Tuuletin on tarkoitettu käytettäväksi joko imukupuversiona
ulkoisella poistolla tai suodatinversiona Sisäilmaa kierrättäen.

Imukupuversio

Höyry poistuu ulos liitoslaippaan kiinnitetyn poistoputken
kautta.
Poistoputken on oltava halkaisijaltaan samankokoinen kuin
liitosrengas.
Huomio! Poistoputki ei kuulu varustukseen ja se on ostettava
erikseen.
Vaakasuorassa osassa putken on taivuttava hieman ylöspäin
(noin 10°), siten että ilma kulkeutuu helpommin ulos.
Jos tuulettimessa on hiilisuodattimet, ne on irrotettava.
Liitä liesituuletin poistoputkiin sekä seinän poistoaukkoihin,
joiden halkaisija on yhtä suuri kuin ilman ulostuloaukossa
(liitäntälaipassa).
Halkaisijaltaan pienempien poistoputkien ja seinän
poistoaukkojen käyttö aiheuttaa imutehon pienentymistä ja
meluisuuden huomattavan lisäyksen.
Kieltäydytään siten kaikesta vastuusta kyseisessä
tapauksessa.

! Käytä mahdollisimman lyhyttä putkea.
! Käytä putkea, jossa on mahdollisimman vähän mutkia (

max taivutus: 90°)

! Älä tee suuria muutoksia putkiston alueella.
! Käytä sisäpinnaltaan mahdollisimman sileää putkea.
! Putkimateriaalin on oltava normien mukaista.

Suodatinversio

Suodatetusta ilmasta poistuu rasva ja pahat hajut ennen kuin
se palautuu takaisin huoneistoon. Kun tuuletinta käytetään
tässä toimintamallissa, siihen on asennettava aktiivihiili
lisäsuodatinjärjestelmä.

Ilman imumoottoria toimivat mallit toimivat ainoastaan
imukupuversiona ja ne on yhdistettävä keskusimuriin (ei kuulu
varustukseen).
Liitäntäohjeet tulevat lisälaitteen mukana.

Asennus

Lieden keittotason tukipinnan ja keittiötuulettimen alimman
osan välinen minimietäisyys on oltava vähintään 50cm
sähköliesien osalta ja 65cm kaasu- ja sekaliesien osalta.
Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys,
on se otettava huomioon.

Sähköliitäntä

Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella
olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on
pistoke, liitä tuuletin voimassaolevien normien mukaiseen
pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen
pääsee käsiksi myös asennuksen jälkeen. Jos laitteessa ei ole
pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa
paikassa että siihen pääsee käsiksi myös asennuksen
jälkeen, käytä normien mukaista kaksinapaista katkaisijaa,
jolla varmistetaan että laite saadaan kokonaan irti
sähköverkosta, jos ylijännite kategoria on III,
asennussääntöjen mukaisesti.
Huomio! Tarkista aina, että verkkokaapeli on asennettu
oikealla tavalla ennen kuin yhdistät tuulettimen sähköverkkoon
ja tarkistat että se toimii oikein.
Tuulettimessa on erityinen sähköjohto; jos johto rikkoutuu,
pyydä uusi johto tekniseltä tuelta.

Asennus

Ennen asennuksen aloittamista:

• Tarkista että hankittu laite mahtuu sille varattuun
paikkaan.

• Irrota aktiivihiilisuodatin/aktiivihiilisuodattimet jos ne
kuuluvat varustukseen (katso myös niitä koskeva
kappale). Se/ne asennetaan vain jos tuuletinta halutaan
käyttää suodatinversiona.

• Tarkista, että tuulettimen sisällä ei ole (kuljetuksesta
johtuen) pakkausmateriaalia (esimerkiksi ruuveja,
takuupapereita tms sisältäviä kirjekuoria). Jos sellaisia
on, ota ne pois ja säilytä ne.

• Jos mahdollista, irrota ja siirrä tuulettimen alla ja sen
asennusalueen ympärillä olevat huonekalut, jotta pääset
helpommin käsiksi kattoon/seinään, johon tuuletin
asennetaan. Muussa tapauksessa suojaa huonekalut ja
muut asennusalueella olevat kohteet mahdollisimman
hyvin. Valitse tasainen alusta ja peitä se suojalevyllä,
jonka päälle voit laittaa tuulettimen ja sen varusteet.

• Tarkista lisäksi, että tuulettimen asennusalueen lähellä
(siten että siihen pääsee käsiksi myös kun tuuletin on
asennettu) on pistorasia ja että tuuletin voidaan yhdistää
ulkoiseen savunpoistolaitteeseen (ainoastaan
Imukupuversiossa).

• Tee kaikki tarpeelliset muuraustyöt (esim: pistorasian
asennus ja/tai poistoputkea varten tarvittava aukko).

Tuulettimessa on useimpiin seinä- ja kattomalleihin sopivat
kiinnitystulpat. On kuitenkin välttämätöntä kutsua asiantuntija
tarkistamaan materiaalien sopivuus seinä- ja kattomalliin.
Seinän/katon on oltava riittävän tukeva kestääkseen
tuulettimen painon.

38

Toiminta

Käytä maksiminopeutta jos keittiössä on erityisen paljon
höyryä. On suositeltavaa käynnistää tuuletus 5 minuuttia
ennen ruoanlaiton aloittamista ja antaa sen toimia noin 15
minuuttia ruoanlaiton lopettamisesta.

Ohjaustaulu muodostuu valopainikkeesta

•Valojen sytyttäminen ja sammuttaminen:

Valot sytytetään ja sammutetaan painamalla painiketta (T)

•Imunopeuden valinta:

Käynnistä ja lisää imunopeutta kiertämällä painiketta (T)
myötäpäivään ja kierrä vastapäivään, kun haluat pienentää
nopeutta ja sammuttaa liesituulettimen.
Renkaaseen (L) syttyy valo, joka ilmoittaa valitun
imunopeuden:

•L1 palaa

nopeus 1 (minimiteho).

•L1+L2 palavat

nopeus 2 (keskiteho)

•L1+L2 +L3 palavat

nopeus 3 (maksimiteho)

•L1+L2 +L3+L4 vilkkuva valo palaa

nopeus 4 (intensiivinen): kesto 5 minuuttia, minkä jälkeen
liesituuletin siirtyy automaattisesti nopeuteen 2

•L ei pala:

Imumoottori on sammutettu

Suodattimien seurantalaite

Liesituuletin on varustettu laitteella, joka ilmoittaa suodattimien
huollon tarpeesta
Rasvasuodattimen huoltotarpeesta ilmoittava laite on aina
kytketty päälle
Hiilisuodattimen huoltotarpeesta ilmoittava laite on yleensä
kytketty pois päältä
Toimi seuraavasti kun haluat kytkeä sen uudestaan päälle:

- Sammuta liesituuletin.

- Paina painiketta (T) vähintään 5 sekuntia

Renkaaseen (L) syttyy vilkkuva valo ja kuuluu äänimerkki:
hiilisuodattimen seurantalaite on kytketty päälle.
HUOM = suodattimen seurantalaite kytketään pois päältä
sammuttamalla tuuletin ja painamalla painiketta (T), L1+L2
syttyy vilkkuva valo; odota äänimerkkiä, joka ilmoittaa kun laite
on kytketty pois päältä.

Rasvasuodattimen vaihtotarpeen hälytys

L1 + L2 vilkkuvat kun rasvasuodatin on huollettava

Hiilisuodattimen vaihtotarpeen hälytys

L3 + L4 vilkkuvat kun aktiivihiilisuodatin on huollettava

Suodattimien vaihtotarpeen hälytyksen asetus alkutilaan

Kun suodattimet on huollettu, käynnistä liesituuletin ja paina
painiketta (T) vähintään 5 sekuntia: kuuluu pitkä äänimerkki
(piip) ja suodattimien vaihtotarpeen hälytys on asetettu
alkutilaan.
Huomio: jos painike ilmoittaa sekä rasvasuodattimen että
hiilisuodattimen vaihtotarpeesta, on hälytyksen asetus
alkutilaan tehtävä kaksi kertaa.

39

Huolto

Huomio! Irroita laite aina virtalähteestä ennen puhdistus­tai huoltotoimenpiteitä, irrota virtajohdon pistoke
verkkovirtapistorasiasta tai katkaise virta kodin
sähköverkosta.

Puhdistus

Tuuletin on puhdistettava usein sekä sisä- etttä ulkopuolelta
(vähintään yhtä usein kuin rasvasuodattimien huolto). Käytä
puhdistukseen neutraalissa nestemäisessä pesuaineessa
kostutettua kangasta.
Vältä hankaavia pesuaineita.

ÄLÄ KÄYTÄ ALKOHOLIPITOISIA PUHDISTUSAINEITA!
Huomio: Laitteen puhdistusta ja suodattimien vaihtoa

koskevien määräysten noudattamattajättäminen voi aiheuttaa
tulipalovaaran. On siis suositeltavaa noudattaa määräyksiä.
Valmistaja ei vastaa mahdollisista vääristä
huoltotoimenpiteistä tai yllämainittujen normien
noudattamattajättämisestä aiheutuvista moottorivioista tai
tulipaloista.

Rasvasuodatin

Kuva. 11-28
Se pidättää ruuanlaitosta syntyvät rasvahiukkaset.

Se on puhdistettava vähintään kerran kuukaudessa (tai kun
suodattimien täyttymisen osoittava järjestelmä – jos olemassa
käytettävässä mallissa – ilmoittaa siihen tarvetta), miedoilla
puhdistusaineilla, astianpesukoneessa matalassa
lämpötilassa lyhyellä ohjelmalla (lämp. max 70°C)
Metalliset osat voivat menettää väriään astianpesukoneessa.
Suodatinta on kuivattava uunissa max 100°C lämpötilassa
yhden tunnin ajan; jos suodatin on yhä kostea, toista
toimenpide.
Vaihda suodatin vähintään kahden vuoden välein.
Rasvasuodatin irrotetaan vetämällä jousikahvasta.

Hiilisuodatin (ainoastaan suodatinversiossa)

Kuva. 27
Imee ruoanlaitosta aiheutuvat epämiellyttävät hajut.

Aktiivihiilisuodatin voi olla seuraavanlainen:

• Pestävä aktiivihiilisuodatin

• Kertakäyttöinen hiilisuodatin

Pestävä aktiivihiilisuodatin

Hiilisuodatin voidaan pestä kahden kuukauden välein
lämpimässä vedessä ja sopivalla pesuaineella tai
astianpesukoneessa 65°C lämpötilassa (astianpesukoneessa
koko pesuohjelmalla, älä laita samaan pesuun astioita).
Poista ylimääräinen vesi vahingoittamatta suodatinta ja laita
se kuivumaan 100°C uuniin 10 minuutin ajaksi.
Vaihda levy 3 vuoden välein ja aina kun kangas on
rikkoutunut.

Kertakäyttöinen hiilisuodatin
Hiilisuodattimen kyllästys tapahtuu pidemmän käytön jälkeen

riippuen keittiötyypistä ja rasvasuodattimen
puhdistustiheydestä. Joka tapauksessa suodatin on
vaihdettava vähintään neljän kuukauden välein.
Sitä EI voi pestä eikä käyttää uudestaan

Asennus

Kiinnitä aktiivihiilisuodatin ensin takaosastaan tuulettimen
metalliosaan ja sen jälkeen etupuolelta kahdella nupilla.

Purkaminen

Irrota aktiivihiilisuodatin kiertämällä 90° nuppeja, joilla se on
kiinnitetty tuulettimeen.

Lamppujen vaihto

Tuulettimessa on LED teknologiaan perustuva
valaistusjärjestelmä.
LED valot takaavat parhaan mahdollisen valaistuksen,
lamppujen kesto on 10 kertaa parempi kuin perinteisten
lamppujen ja niiden avulla säästetään 90% energiaa.

Ota yhteys tekniseen tukeen kun lamput on vaihdettava.

40

NO - Instrukser for montering og bruk

Instruksjonene i denne håndboken må følges nøye.

Produsenten fraskriver seg ethvert ansvar for eventuelle uhell,
skader eller brann på apparatet som skyldes at
bruksanvisningen i denne håndboken ikke har blitt overholdt.
Ventilatoren er ment for avtrekk av røyk og damp fra
matlaging og er kun til husholdningsbruk.

Ventilatorhetten kan se annerledes ut enn det som vises
på tegningene i denne håndboken. Bruksanvisningen,
vedlikehold og installasjon forblir allikevel de samme.
! Det er viktig å oppbevare denne håndboken for å kunne

konsultere den i ethvert øyeblikk. Ved salg, overdragelse
eller flytting av produktet, må man forsikre seg om at den
følger med.

! Les bruksanvisningen nøye: den inneholder viktige

informasjoner om installasjon, bruk og sikkerhet.

! Ikke utfør elektriske eller mekaniske endringer på

produktet eller på avtrekksrørene.

! Før man fortsetter med installasjon av apparatet, skal

man undersøke at ingen komponenter er skadet. Hvis det
skulle være skade på komponentene, skal man ta
kontakt med forhandleren og ikke fortsette med
installasjonen.

MERK: De delene som er merket med symbolet “(*)” er
ekstrautstyr som kun leveres med noen modeller, eller er
deler som ikke leveres, men må anskaffes separat.

Advarsel

Merk! Ikke koble apparatet til strømnettet før installasjonen er

helt fullført.
Før rengjøring eller vedlikehold av apparatet må ventilatoren
kobles fra strømnettet ved å trekke ut støpselet eller skru ut
sikringen i husets sikringsskap.
Ved alle installasjonsprosedyrer og alt vedlikehold av
ventilatoren må man bruke arbeidshansker
Ventilatoren er ikke egnet til å brukes av barn eller personer
med nedsatte fysiske, mentale eller sensoriske funksjoner,
eller med manglende erfaring og kjennskap, med mindre disse
ikke blir overvåket eller gitt instruksjoner om bruk av apparatet
av en person som står ansvarlig for deres sikkerhet.
Barn må overvåkes for å kontrollere at de ikke leker med
apparatet.
Ventilatoren må aldri brukes uten at gitteret er korrekt montert!
Ventilatoren må ALDRI brukes som anleggsflate, med mindre
det er uttrykkelig angitt.
Rommet må være godt ventilert når ventilatoren brukes
samtidig med andre apparater som bruker gassforbrenning
eller andre brennstoffer.
Luften som suges opp må ikke føres ut i en avtrekkskanal for
røyk som produseres av apparater som bruker
gassforbrenning eller andre brennstoffer.
Det er strengt forbudt å lage mat på åpen ild under
ventilatorhetten.
Bruk av åpen ild skader filtrene og kan fremkalle brann, derfor
må det absolutt unngås.
Steking må foregå under kontroll for å unngå at den
overopphetede oljen tar fyr.

De berørbare delene kan bli meget varme når de brukes
sammen med kokeapparater.
Når det gjelder de tekniske sikkerhetsforanstaltningene som
må anvendes for røykutløp, må man forholde seg strengt til
gjeldende lokale regelverk. Ventilatoren må rengjøres ofte
både innvendig og utvendig (MINST EN GANG I MÅNEDEN;
uansett må man følge instruksjonene som er uttrykkelig angitt
i vedlikeholdsanvisningene i denne håndboken).
Hvis man ikke overholder normene for rengjøring av
ventilatoren og utskiftning og rengjøring av filtrene, vil dette
medføre risiko for brann.
Ventilatoren må alltid ha korrekt monterte lyspærer, både
under bruk og i stand by, for å unngå risikoen for elektrisk
støt.
Produsenten fraskriver seg ethvert ansvar for eventuelle uhell,
skader eller brann på apparatet som skyldes at
bruksanvisningen i denne håndboken ikke har blitt overholdt.
Dette apparatet er merket i konformitet med EU-direktivet
2002/96/EC, Waste Electrical and Electronic Equipment
(WEEE). Ved å forsikre seg om at dette produktet kasseres
forskriftsmessig, bidrar brukeren med å forebygge mulige
negative miljø- og helsekonsekvenser.

Symbolet

på produktet eller på papirer som følger med
viser at dette produktet ikke må behandles som vanlig
husholdningsavfall, men må leveres til et egnet
gjenvinningssenter for elektrisk og elektronisk avfall. Produktet
må kasseres i henhold til lokale normer for kassering av avfall.
For videre informasjon om behandling, gjenvinning og
resirkulering av dette produktet kan du kontakte egnet lokalt
kontor, renovasjonskontoret for husholdningsavfall eller
butikken hvor du kjøpte produktet.

ADVARSEL! Manglende installering av skruer og
festeanordninger i samsvar med disse instruksjonene kan
medføre elektrisk fare.

41

Bruksmåte

Ventilatorhetten er laget for å brukes med direkte avtrekk der
avtrekksluften føres ut i friluft, eller med resirkulering av
avtrekksluften.

Direkte avtrekk

Dampene føres ut i friluft gjennom et avløpsrør som er festet
til koblingsflensen.
Diameteren i avløpsrøret må tilsvare diameteren på
tilslutningsringen.
Bemerk! Avløpsrøret er ikke medlevert, men må kjøpes
separat.
På den vannrette delen skal røret ha en lett inklinasjon
oppover (cirka 10°), slik at det lettere kan føre ut luften.
Hvis ventilatoren er utstyrt med kullfiltre, må disse fjernes.
Koble ventilatoren til rør og avtrekksåpning i veggen med en
diameter tilsvarende luftuttaket (koblingsflensen).
Bruk av rør og avtrekksåpning på veggen med en mindre
diameter, vil medføre en minsking i avtrekksytelsene og en
drastisk økning av støyen.
Ethvert ansvar gjeldende dette fraskrives derfor.

! Bruk et så kort rør som mulig.
! Bruk et rør med færrest mulig vinkler (vinkelen må aldri

være skarpere enn 90°).

! Unngå drastiske endringer i rørets tverrsnitt.
! Bruk et rør som er så glatt som mulig på innsiden.
! Rørmaterialet må være godkjent etter gjeldende normer.

Resirkulering av luften

Luften som suges opp blir renset, og fett og lukter fjernes før
den føres tilbake i rommet. Hvis man vil bruke ventilatoren i
denne versjonen, er det nødvendig å installere et ekstra
filtersystem basert på aktivt kull.

Modellene uten sugemotor fungerer kun med direkte avtrekk
og må kobles til en eksentrisk sugeenhet (ikke medlevert).
Instruksjonene for tilkobling leveres sammen med den
eksentriske sugeenheten.

Installasjon

Minimumsavstanden mellom koketoppen og undersiden av
kjøkkenventilatoren må ikke være på mindre enn 50cm når
det gjelder elektriske kokeplater og 65cm når det gjelder
gassbluss og kombinerte koketopper.
Dersom bruksanvisningen for et gasskokeapparat opererer
med en større avstand, må denne overholdes.

Elektrisk tilslutning

Nettspenningen må være i samsvar med den elektriske
spenningen som angis på typeskiltet inne i ventilatoren. Hvis
det følger med støpsel, kobles ventilatoren til en lett
tilgjengelig stikkontakt som er godkjent i henhold til gjeldende
normer. Stikkontakten må være lett tilgjengelig også etter
installasjonen. Hvis det ikke følger med støpsel (direkte
kobling til strømnettet), eller stikkontakten selv etter
installasjonen ikke er lett tilgjengelig, må man sette på en
godkjent topolet bryter som garanterer fullstendig frakobling
fra strømnettet i situasjonene som oppstår i kategorien
overspenning III, i henhold til installasjonsreglene.
Merk! Før man kobler ventilatorens strømkrets til strømnettet
og fastslår at alt fungerer korrekt, må man alltid kontrollere at
strømledningen er korrekt montert.
Ventilatoren har en spesiell strømledning; dersom denne
skades, skal man henvende seg til kundeassistansen for kjøp
av en ny.

Montering

Før installasjonen:

• Kontroller at produktet har passe størrelse i forhold til

plassen du har valgt å installere det på.

• Ta vekk det aktive kullfilteret/de aktive kullfiltrene dersom

ventilatoren er utstyrt med dette/disse. (se også
tilhørende paragraf). Dette/disse gjenmonteres bare om
man vil bruke ventilatoren med resirkulering av luften.

• Kontroller at det ikke ligger igjen tilbehørsutstyr (f.eks.

poser med skruer, garantipapir, o.s.v.) inne i
ventilatorhetten etter transporten. Ta det i så fall ut og ta
vare på det.

• Dersom det er mulig, er det best å demontere og ta vekk

møblene under og rundt ventilatorhettens
installasjonsområde for å ha bedre tilgjengelighet til
taket/veggen hvor ventilatorhetten skal installeres. Ellers
må man så langt det er mulig beskytte møblene rundt og
alle delene som berøres av installasjonen. Velg en flat
overflate og dekk den med en beskyttelse som du kan
sette ventilatorhetten og tilbehørsutstyret på.

• Kontroller dessuten at det er en tilgjengelig stikkontakt i

nærheten av ventilatorhettens installasjonsområde
(tilgjengelig også etter at ventilatorhetten er montert) og
at det er mulig å koble seg til en innretning for
røykavtrekk som går ut i friluft (kun for Sugefunksjon).

• Gjør alle nødvendige murarbeider (f.eks.: installasjon av

en stikkontakt og/eller boring av hull for avtrekksrør).
Ventilatorhetten er utstyrt med festeplugger som passer til de
fleste vegger/tak. Allikevel er det nødvendig å la en kvalifisert
tekniker kontrollere for å forsikre deg om at disse materialene
egner seg til din vegg/ditt tak. Veggen/taket må være sterkt
nok til å tåle ventilatorhettens vekt.

42

Funksjon

Bruk største hastighet ved høy dampkonsentrasjon på
kjøkkenet. Vi anbefaler å slå på viften 5 minutter før du
begynner å lage mat, og la den fortsette å virke i enda cirka
15 minutter etter du er ferdig med matlagingen.

Kontrollpanelet består av en roterende disk med bakbelysning

•For å slå av og på lysene:

Trykk på disken (T) for å slå av og på lysene

•For å velge blant de tilgjengelige viftehastighetene:

Drei disken (T) med urviseren for å slå på og øke
viftehastigheten, og mot urviseren for å redusere
viftehastigheten og å slå av kjøkkenviften.
Kronen (L) lyser for å angi valgt viftehastighet:

•L1 påslått

hastighet 1 (minste hastighet).

•L1+L2 påslått

hastighet 2 (middels hastighet).

.•L1+L2+L3 påslått

hastighet 3 (maksimal hastighet).

•L1+L2+L3+L4 påslått i blinkende modus

hastighet 4 (intensiv) : varer i 5 minutter. Etter denne tiden har
gått, vil kjøkkenviften automatisk gå over til hastighet 2.

•L avslått:

Avtrekksmotor avslått

Kontrollsystem for skitne filtre

Kjøkkenviften er utstyrt med et system som varsler om når
man må vedlikeholde filtrene
Kontrollsystemet for fettfilteret er alltid aktivt
Kontrollsystemet for kullfilteret er vanligvis deaktivert
Gå frem på følgende måte for å aktivere det:

- Slå av kjøkkenviften.

- Hold disken (T) inntrykt i mer enn 5 sekunder
Kronen (L) lyser fullstendig og blinker mens man hører et
lydsignal: kontrollsystemet for kullfilteret er aktivert.
NB = for å deaktivere det, skal man slå av kjøkkenviften og
trykke på disken (T). L1+L2 vil få bakbelysning og blinke; vent
på lydsignalet som bekrefter deaktiveringen.

Varsling om skittent fettfilter

L1 + L2 blinker når fettfilteret må vedlikeholdes

Varsling om skittent kullfilter

L3 + L4 blinker når kullfilteret må vedlikeholdes

Nullstilling av varselsystemet for skitne filtre

Etter å ha utført vedlikehold av filtrene, skal man slå på
kjøkkenviften og holde disken (T) inntrykt i mer enn 5
sekunder: en lang pipetone bekrefter nullstillingen.
Merk: hvis systemet varsler om at både fettfilteret og
kullfilteret er skitne samtidig, er det nødvendig å repetere
nullstillingsprosedyren to ganger.

43

Vedlikehold

Advarsel! Før enhver form for rengjøring eller vedlikehold
må ventilatorhetten frakobles strømnettet ved å dra ut
ledningen eller slå av husets hovedstrømbryter.

Rengjøring

Ventilatoren må rengjøres jevnlig, både innvendig og utvendig
(minst så ofte som man utfører vedlikehold av fettfiltrene). Til
rengjøring benyttes en klut fuktet med et nøytralt
rengjøringsmiddel.
Unngå bruk av slipende eller etsende produkter.
Advarsel: Hvis ikke reglene for rengjøring og utskifting av
filtrene følges, kan det føre til brann. Det er derfor meget viktig
å følge denne bruksanvisningen nøye.
Produsenten fraskriver seg ethvert ansvar for eventuelle
skader på motoren, brann som skyldes manglende
vedlikehold eller andre skader som skyldes at instruksene
over ikke er blitt fulgt.

Fettfilteret

Fig. 11-28
Fanger kokefettpartikler.

Det skal rengjøres minst en gang i måneden (eller når
systemet som angir filtermetning - dersom dette finnes på
modellen man er i besittelse av - angir at dette er nødvendig),
med vaskemidler som ikke er aggressive, i oppvaskmaskin på
lav temperatur og med en kort vaskesyklus. (Tmaks: 70°C)
Ved vasking i oppvaskmaskin kan metalldeler misfarges.
Filteret skal tørkes i ovnen med en temperatur på maksimalt
100°C i en time; dersom filteret fortsatt er fuktig, gjenta
operasjonen.
Skift ut filteret minst hvert 2. år.
For å demontere fettfilteret må man dra i fjærhåndtaket.

Kullfilter (kun med resirkulering av luften)

Fig. 27
Holder tilbake ubehagelige lukter fra matlaging.

Det aktive kullfilteret kan være én av følgende typer:

• Vaskbart aktivt kullfilter.

• IKKE vaskbart aktivt kullfilter.
Vaskbart aktivt kullfilter

Karbonfilteret kan vaskes annenhver måned i varmt vann og
med egnede rengjøringsmidler, eller i oppvaskmaskin ved
65°C (hvis man vasker det i oppvaskmaskin må det vaskes
med full syklus uten annen oppvask i maskinen).
Ta vekk overflødig vann uten å ødelegge filteret, ta deretter ut
”madrassen” inne i plastikkdekselet og sett den i stekeovnen
ved 100°C i 10 minutter for å tørke den ordentlig.
Skift ut ”madrassen” hvert 3. år og ellers hver gang stoffet er
skadet.

IKKE vaskbart aktivt kullfilter
Kullfilteret må skiftes ut hver 4. måned ved middels bruk av

ventilatoren, og oftere hvis ventilatoren brukes mye.
Det kan IKKE vaskes eller benyttes om igjen

Montering

Hekt først kullfilteret bak på ventilatorens metallhekte, og fest
det deretter foran med de to kulehåndtakene.

Demontering

Fjern kullfilteret ved å dreie kulehåndtakene som fester det til
ventilatoren 90°.

Utskifting av lyspærer

Ventilatoren er utstyrt med et belysningssystem basert på
LED-teknologi.
LED-lysene garanterer optimal belysning, har opptil 10 ganger
lengre varighet enn tradisjonelle lyspærer og tillater en
strømsparing på 90 %.

Henvend deg til teknisk service når LED-pærene skal skiftes
ut.

44

DA - Bruger- og monteringsvejledning

Overhold venligst alle instruktioner i denne vejledning.

Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl,
skader eller brande forårsaget af apparatet, men afledt af
manglende overholdelse af instruktionerne i denne vejledning.
Emhætten er beregnet til udsugning af røg og damp fra
madlavning, og må kun benyttes til almindelig husholdning.

Emhætten kan have et andet udseende i forhold til
modellen på tegninerne i denne vejledning. Vejledningen
til brug, vedligeholdelse og installering er dog uændret.
! Det er vigtigt at opbevare denne vejledning, så man får

mulighed for at læse den senere. Ved viseresalg,
overdragelse eller flytning skal man sørge for, at
vejledningen følger emhætten.

! Læs instruktionerne omhyggeligt: der findes vigtige

oplysninger om installering, brug og sikkerhed.

! Der må ikke udføres elektriske eller mekaniske

ændringer på emhætten eller på udslipsrørene.

! Undersøg at ingen komponenter er beskadiget, før

apparatet installeres. Kontakt forhandleren og undlad at
fortsætte med installeringen, hvis der påvises
beskadigelser.

Bemærk: Komponenter mærket med symbolet “(*)” er
ekstraudstyr, der kun leveres til visse modeller, eller er ikke­leverede komponenter, som således skal købes særskilt.

Advarsler

Pas på!: apparatet må ikke tilsluttes elnettet før installeringen

er helt tilendebragt.
Før der udføres nogen form for rengøring eller
vedligeholdelse, skal emhætten afbrydes fra elnettet ved at
trække stikket ud, eller ved at afbryde hovedafbryderen i
hjemmet.
Ved alle installations- og vedligeholdelsesindgreb skal der
bæres arbejdshandsker.
Apparatet må ikke benyttes af børn, eller af personer med
nedsatte sanseevner eller mentale færdigheder, eller uden
den nødvendige erfaring og kendskab, med mindre brugen
sker under opsyn eller vejledning fra en person der har
ansvaret for deres sikkerhed.
Børn skal holdes under opsyn, så de ikke får mulighed for at
lege med emhætten.
Emhætten må aldrig benyttes uden korrekt monteret rist!
Emhætten må ALDRIG benyttes som støtteoverflade, med
mindre dette er udtrykkeligt tilladt.
Lokalet skal have tilstrækkelig ventilation, når
køkkenemhætten anvendes samtidigt med andre apparater
der forbrænder gas eller andre brændstoffer.
Den opsugede luft må ikke ledes ind i rør, der anvendes til
udledning af røg fra apparater med forbrænding af gas eller af
andre brændstoffer.
Det er strengt forbudt at flambere under emhætten.
Brug af åben ild er farligt for filtrene og kan medføre brand, og
skal derfor altid undgås.
Friturestegning skal ske under opsyn for at forhindre, at den
overopvarmede olie bryder i brand.

De tilgængelige dele kan blive meget varme, når de benyttes
sammen med apparater til madlavning.
Hvad angår de nødvendige tekniske forholdsregler og
sikkerhedskrav for udledning af røg, skal alle reglementer fra
de lokale myndigheder overholdes uden undtagelse.
Emhætten skal rengøres ofte, både indvendigt og udvendigt
(MINDST EN GANG OM MÅNEDEN; overhold under alle
omstændigheder angivelserne i kapitlet om vedligeholdelse i
denne vejledning).
Manglende overholdelse af kravene for rengøring af
emhætten, og for udskiftning og rengøring af filtrene, medfører
brandfare.
Emhætten må hverken benyttes eller efterlades uden korrekt
indsatte lyspærer pga. fare for elektrisk stød.
Fabrikanten fralægger sig ethvert ansvar for eventuelle fejl,
skader eller brand forårsaget af apparatet, men afledt af
manglende overholdelse af instruktionerne i denne vejledning.
Dette apparat er mærket i overensstemmelse med det
Europæiske Direktiv 2002/96/EC, Waste Electrical and
Electronic Equipment (WEEE).
Elektrisk og elektronisk udstyr indeholder materiale,
komponenter og stoffer, der kan være skadelige for
menneskers sundhed og for miljøet, hvis kasseret elektrisk og
elektronisk udstyr ikke håndteres korrekt.
Elektrisk og elektronisk udstyr er mærket med nedenstående

overkrydsede skraldespand

. Den symboliserer, at
elektrisk og elektronisk udstyr ikke må bortskaffes sammen
med usorteret husholdningsaffald, men indsamles særskilt.
Alle kommuner har etableret indsamlingsordninger, hvor
elektrisk og elektronisk udstyr gratis kan afleveres af borgerne
på genbrugsstationer og andre indsamlingssteder eller bliver
afhentet direkte fra husholdningerne. Nærmere information
kan fås hos kommunens tekniske forvaltning.

PAS PÅ! Manglende montering af skruer og
fastgøringsanordninger i overensstemmelse med disse
instruktioner, kan medføre elektrisk fare.

45

Brug

Emhætten er udviklet til brug i den sugende udgave med
ekstern udledning eller i den filtrerende udgave med intern
recirkulation.

Sugende udgave

Dampen ledes udenfor vha. et aftræksrør fastgjort til
samleflangen.
Aftræksrørets diameter skal svare til diameteren på
forbindelsesringen.
Obs! Udledningsrøret leveres ikke, og skal købes.
På den vandrette del skal røret have en let stigning (cirka 10°)
for at lette bortledning af luften udenfor lokalet.
Hvis emhætten er udstyret med kulfiltre, skal disse filtre
fjernes.
Tilslut emhætten til aftræksrør og aftrækshullet i væggen, som
skal have en diameter, der passer til luftudsugningen
(studsflange).
Hvis rør og hul har en mindre diameter, forringes
udsugningskapaciteten og støjen øges betydeligt.
Producenten fralægger sig ethvert ansvar i forbindelse
hermed.

! Benyt et rør, der er så kort som muligt.
! Benyt et rør, der har så få kurver som muligt (max. vinkel

på kurven: 90°).

! Undgå drastiske ændringer i rørets tværsnit.
! Benyt et rør med så glat en inderside som muligt.
! Rørets materialer skal være godkendt i henhold til

reglerne.

Filtrerende udgave

Den indsugede luft affedtes og lugten fjernes, før luften
sendes tilbage i lokalet. For at benytte emhætten i denne
udgave skal der monteres et supplerende filtreringssystem
baseret på aktivt kul.

Modellerne uden udsugningsmotor fungerer kun i den
sugende udgave og skal tilsluttes til en ydre udsugningsenhed
(ikke leveret).
Vejledningen til tilslutning leveres sammen med den perifere
udsugningsenhed.

Installering

Minimumsafstanden mellem kogegrejets støtteoverflade på
komfuret og den nederste del af emhætten må ikke være
under 50cm ved elektriske kogeplader, og ikke under 65cm
ved gasblus eller komfurer med både gasblus og elektriske
kogeplader.
Hvis gaskomfurets vejledning angiver en større afstand, skal
dette overholdes.

Elektrisk tilslutning

Netspændingen skal svare til spændingen vist på typeskiltet
internt i emhætten. Hvis emhætten er udstyret med et stik,
skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i
overensstemmelse med de gældende standarder.
Stikkontakten skal også være let tilgængelig efter
installeringen. Hvis emhætten ikke er udstyret med et stik
(direkte tilslutning til elnettet), eller hvis stikket ikke findes i et
område, der også er let tilgængeligt efter installeringen, skal
der monteres en topolet afbryderkontakt i overensstemmelse
med standarderne, der sørger for fuld afbrydelse fra elnettet i
tilfælde af forhold i overspændingskategori III, og i
overensstemmelse med reglerne for elektriske installationer.
Obs! Undersøg altid, at netkablet er blevet monteret rigtigt, før
emhættens kredsløb tilsluttes forsyningsnettet og der udføres
kontrol af korrekt funktion.
Emhætten er udstyret med en speciel forsyningsledning; hvis
denne ledning beskadiges, skal den bestilles hos den tekniske
service.

Montering

Før installering:

• Undersøg at det købte produkt har passende

dimensioner til det valgte installeringssted.

• Fjern det/de aktive kulfilter/kulfiltre, hvis de leveres med

emhætten (læs også det relevante afsnit). Dette/disse
filter/filtre skal kun genmonteres, hvis man ønsker at
anvende emhætten i den filtrerende udgave.

• Sørg for, at der ikke (af transporthensyn) er tilbehør

internt i emhætten (for eksempel poser med skruer,
garantier etc.); hvis dette er tilfældet, skal det fjernes og
opbevares.

• Om muligt bør man afbryde og fjerne køkkenelementerne

underneden og omkring området, hvor emhætten skal
installeres, så man får lettere adgang til loftet/væggen,
hvor emhætten monteres. Hvis det ikke er muligt at fjerne
køkkenelementerne skal de beskyttes bedst muligt under
installeringen. Vælg en plan overflade og tildæk den med
et beskyttende underlag, hvor emhætten og de tilhørende
komponenter kan lægges.

• Undersøg desuden, at der er en elektrisk stikkontakt til

rådighed i nærheden af emhættens installeringsområde
(der også skal være tilgængelig efter montering af
emhætten); desuden skal der forefindes en anordning til
udledning af røg udenfor (kun den sugende udgave).

• Udfør alt nødvendigt murarbejde (fx installering af en

elektrisk stikkontakt og/eller et hul til passage af

udledningsrøret).
Emhætten er udstyret med fastgørings-murplugs, der passer
til de fleste vægge/lofter. Det er dog nødvendigt at rådspørge
sig med en kvalificeret tekniker for at sikre, at materialerne er
egnet og passer til vægtypen/lofttypen. Væggen/loftet skal
være tilstrækkelig robust til at bære emhættens vægt.

46

Funktion

Benyt den højeste hastighed ved stor dampkoncentration i
køkkenet. Det anbefales, at man tænder udsugningen 5
minutter før påbegyndelse af madlavning, og at udsugningen
efterlades tændt i yderligere cirka 15 minutter efter afslutning
af madlavningen.

Betjeningspanelet består af en drejeskive med bagbelysning.

•Tænding og slukning af lys:

Tryk på skiven (T) for at tænde eller slukke lyset.

•Valg af udsugningshastighederne til rådighed:

Drej skiven (T) med uret for at tænde og øge
udsugningshastigheden; drej samme skive mod uret for at
sænke udsugningshastigheden, indtil emhætten slukkes.
Ringen (L) lyser op med angivelse af den valgte
udsugningshastighed:

•L1 tændt

hastighed 1 (minimum).

•L1+L2 tændt

hastighed 2 (medium).

.•L1+L2+L3 tændt

hastighed 3 (maksimum).

•L1+L2+L3+L4 tændt med blink

hastighed 4 (intensiv): varer i 5 minutter, hvorefter emhætten
indstilles automatisk på effekt 2.

•L slukket:

Slukket sugemotor

Anordning til kontrol af filtermætning

Emhætten er udstyret med en anordning der signalerer, når
filterne skal vedligeholdes.
Anordningen til kontrol af fedtfilterets mætning er altid aktiv.
Anordningen til kontrol af det aktive kulfilter er normalt
afbrudt.
Følg venligst nedenstående fremgangsmåde for at aktivere
anordningen:

- Sluk emhætten.

- Tryk på skiven (T) i mere end 5 sekunder.
Ringen (L) tændes helt med blink og der udsendes et
lydsignal: anordningen til kontrol af kulfilteret er nu aktiveret.
NB = afbrydelse af filteret: sluk emhætten, tryk på skiven (T)
L1+L2 lyser op med blink; afvent lydsignalet der bekræfter, at
afbrydelsen har fundet sted.

Signalering af fedtfilter-mætning

L1 + L2 blinker, når fedtfilteret skal vedligeholdes.

Signalering af mætning af filter med aktivt kul

L3 + L4 blinker, når det aktive kulfilter skal vedligeholdes.

Reset af signalering for filtermætning

Efter vedligeholdelse af filtrene skal emhætten tændes; tryk
herefter på skiven (T) i mere end 5 sekunder: der afgives et
længerevarende lydsignal (bip) til bekræftelse af, at reset har
fundet sted.
Bemærk: ved samtidig signalering (mætning af fedtfilter og
filter med aktivt kul) skal reset-handlingen gentages to gange.

47

Vedligeholdelse

Obs! Inden der udføres nogen form for rengøring eller
vedligeholdelse skal emhætten afbrydes fra elnettet ved
at fjerne stikket fra stikkontakten, eller ved at afbryde
hjemmets hovedafbryder.

Rengøring

Emhætten skal rengøres jævnligt både på ydersiden og på
indersiden (mindst med samme frekvens som for
vedligeholdelse af fedtfiltrene). Ved rengøring skal man
anvende en klud fugtet med neutrale, milde rengøringsmidler i
flydende form.
Undgå brug af produkter indeholdende slibemidler BENYT

ALDRIG SPRIT!
Pas på: Manglende overholdelse af vejledningen til rengøring

af apparatet og udskiftning af filtrene medfører brandfare. Der
henstilles således til, at instruktionerne følges.
Fabrikanten frasiger sig ethvert ansvar for eventuel
beskadigelse af motoren, brande forårsaget af utilstrækkelig
vedligeholdelse af apparatet eller manglende overholdelse af
ovenstående instruktioner.

Fedtfilter

Fig. 11-28
Tilbageholder de fedtpartikler, der dannes under
tilberedning af mad.

Skal rengøres mindst en gang om måneden (eller når
systemet, der melder, når filtrene er mættede – hvis
funktionen er installeret i den pågældende model – signalerer
at det er nødvendigt), med ikke-aggressive rengøringsmidler, i
opvaskemaskine ved lave temperaturer eller med kort
vaskecyklus. (Maks. T: 70°C)
Ved vask i opvaskemaskine kan metaldelene blive
misfarvede.
filteret skal tørres i ovnen ved en temperatur på højst 100°C i
en time; hvis filteret stadig er fugtigt, skal tørringen gentages.
Udskift filteret mindst hver andet år.
Træk i fjederhåndtaget for at afmontere fedtfilteret.

Kulfilter (kun den filtrerende udgave)

Fig. 27
Filteret opfanger lugt fra madlavning.

Filteret med aktivt kul kan være en af følgende typer:

• Filter med aktivt kul der kan vaskes.

• Filter med aktivt kul der IKKE kan vaskes.

Filter med aktivt kul der kan vaskes

Kulfilteret kan vaskes hver anden måned i varmt vand og
egnet vaskemiddel, eller i opvaskemaskine ved 65°C (vask i
opvaskemaskinen skal ske med en fuld cyklus uden andre
køkkengenstande.
Fjern det overskydende vand uden at ødelægge filteret; fjern
derefter den lille madras fra plastrammens inderside og læg
madrassen i ovnen i 10 minutter ved 100°C for at tørre den
helt.
Udskift den lille madras hver 3. år, og når kluden er
beskadiget.

Filter med aktivt kul der IKKE kan vaskes
Kulfilteret skal udskiftes hver 4. Måned, hvis emhætten ikke

benyttes intensivt, eller oftere.
Kulfilteret kan IKKE vaskes eller genanvendes.

Montering

Fastgør først filteret med aktivt kul til emhættens metalflap
bagpå, og derefter foran vha. de to runde håndtag.

Afmontering

Fjern filteret med aktivt kul ved at dreje de runde håndtag, der
fastgør til emhætten, i et omfang på 90°.

Udskiftning af lyspærerne

Emhætten er udstyret med et belysningssystem baseret på
lysdiode-teknologi.
Lysdioderne sikrer optimal belysning, holdbarhed op til 10
gange længere end almindelige pærer, og de giver mulighed
for at spare 90% elektricitet.

Ved udskiftning bedes man kontakte den tekniske
servicetjeneste.

48

RU - Инструкция по монтажу у эксплуатации

Изделие хозяйственно-бытового назначения.

Производитель снимает с себя всякую ответственность за
неполадки, ущерб или пожар, которые возникли при
использовании прибора вследствие несоблюдения
инструкций, приведенных в данном руководстве. Вытяжка
служит для всасывания дыма и пара при приготовлении
пищи и предназначена только для бытового
использования.

Вытяжка может иметь дизайн, отличающийся от
вытяжки

показанной на рисунках данного
руководства, тем не менее, руководство по
эксплуатации, техническое обслуживание и установка
остаются те же.

! Очень важно сохранить эту инструкцию, чтобы можно

было обратиться к ней в любой момент. Если
изделие продается, передается или переносится
обеспечить, чтобы инструкция всегда была с ним.

! Внимательно прочитайте инструкцию. В ней

находится важная информация по установке,
эксплуатации и безопасности.

! Запрещается выполнять изменения в электрической

или механической части изделия или в трубах
рассеивания.

! Перед началом установки оборудования убедитесь в

целостности и сохранности всех компонентов. При
наличии любых повреждений обратитесь к
поставщику и ни в коем случае не начинайте монтаж
оборудования.

Примечание: принадлежности, обозначенные знаком “(*)”
поставляются по спецзапросу только к некоторым
моделям или в случае необходимости в закупке деталей,
которые не были поставлены.

Внимание!

Внимание! Не подключайте прибор к электрической сети,
пока операции по установке полностью не завершены.
Прежде чем приступить к операциям по очистке или уходу
отсоедините вытяжку от сети, вынув вилку или выключив
общий выключатель электрической сети.
Для выполнения всех операций по установке и уходу
используйте рабочие перчатки.
Дети или взрослые не должны
если по своему физическому или психическому состоянию
не в состоянии этого делать, или если они не обладают
знаниями и опытом необходимыми для правильного и
безопасного управления прибором.
Не оставляйте детей без присмотра, чтобы они не играли
с прибором.
Не используйте вытяжку, если решетка неправильно
установлена!
Категорически запрещается использовать
качестве опорной плоскости, если это специально не
оговорено.
Обеспечьте надлежащий воздухообмен помещения, когда
Вы используете вытяжку в кухне одновременно с другими
приборами на газу или на другом горючем.

пользоваться вытяжкой,

вытяжку в

Вытягиваемый воздух не должен выбрасываться наружу
через воздуховод, используемый для выброса дымов от
приборов с газовым сжиганием или с питанием другими
горючими.
Категорически запрещается готовить блюда над
пламенем, поскольку свободное пламя может повредить
фильтры и стать причиной пожара; поэтому,
воздерживайтесь от этого в любом случае.
Жаренье в большом количестве масла должно
производиться под постоянным контролем, имея в виду,
что перегретое масло может воспламеняться.
При использовании вместе с прочими аппаратами для

открытые части прибора могут сильно нагреваться.

варки,
Что касается технических мер и условий по технике
безопасности при отводе дымов, то придерживайтесь
строго правил, предусмотренных регламентом местных
компетентных властей.
Производите периодическую очистку вытяжки как внутри,
так и снаружи (ПО КРАЙНЕЙ МЕРЕ, РАЗ В МЕСЯЦ с
соблюдением условий, которые специально
предусмотрены в инструкциях по

обслуживанию данного
прибора).
Несоблюдение инструкций по чистке вытяжки и по замене
и чистке фильтров может стать причиной пожара.
Не используйте и не оставляйте вытяжку без правильно
установленных лампочек в связи с возможным риском
удара электрическим током.
Мы снимаем с себя всякую ответственность за неполадки,
ущерб или сгорание прибора вследствие несоблюдения
инструкций, приведенных в данном руководстве.
Данное изделие промаркировано в соответствии с
Европейской директивой 2002/96/EC по утилизации
электрического и электронного оборудования (WEEE).
Обеспечив правильную утилизацию данного изделия, Вы
поможете предотвратить потенциальные негативные
последствия для окружающей среды и здоровья человека.

Символ

на самом изделии или сопроводительной
документации указывает, что при утилизации данного
изделия с ним нельзя обращаться как с обычными
бытовыми отходами.

Вместо этого, его следует сдавать в
соответствующий пункт приемки электрического и
электронного оборудования для последующей
утилизации.
Сдача на слом должна производиться в соответствии с
местными правилами по утилизации отходов.
За более подробной информацией о правилах обращения
с такими изделиями, их утилизации и переработки
обращайтесь в местные органы власти, в службу
утилизации отходов или в магазин, в котором Вы
приобрели данное изделие.

ВНИМАНИЕ! Отсутствие установки винтов и устройств
крепления в соответствии с этими инструкциями может
повлечь за собой риски электрического характера.

по

49

Пользование

Вытяжка сконструирована для работы в режиме отвода
воздуха наружу или рециркуляции воздуха.

Исполнение с отводом воздуха

В этом режиме испарения выводятся наружу через гибкий
трубопровод, подсоединенный к соединительному кольцу.
Диаметр выводной трубы должен соответствовать
диаметру соединительного кольца.
Внимание! Выводная труба не входит в комплект и
должна быть приобретена отдельно.
В горизонтальной части труба должна быть немного
приподнята к верху (примерно на 10°) так, чтобы воздух
быстрее мог

выходить наружу. Если вытяжка снабжена
угольным фильтром, то уберите его
Подсоединить вытяжку к выводной трубе с диаметром
соответствующим отверстию выхода воздуха
(соединительный фланец).
Установка труб с меньшим диаметром даст уменьшение
мощности всасывания воздуха и резкое увеличение
уровня шума.
Производитель снимает с себя всякую ответственность по
отношению выше сказанного.

! Использовать трубу

с минимально необходимой

длиной.

! Использовать трубу с наименьшим количеством

изгибов (максимальный угол изгиба: 90°).

! Избегать резкого изменения сечения трубы.
! Внутренняя поверхность используемой трубы должна

быть как можно более гладкой.

! Материал трубы должен соответствовать

нормативам.

Исполнение в режиме рециркуляции

Должен использоваться угольный фильтр, имеющийся в
наличии у вашего дистрибутора. Втягиваемый воздух
обезжиривается и дезодируется перед тем, как вновь
возвращается в помещение через верхнюю решетку.

Модели вытяжек без моторного блока могут работать в
одном режиме отвода воздуха наружу, поэтому они
должны быть подсоединены к внешней вытяжной
установке (не входит в поставку).
Инструкции по соединениям поставляются с
периферийным вытяжным узлом.

Установка

Расстояние нижней грани вытяжки над опорной
плоскостью под сосуды на кухонной плите должно быть не
менее 50cm – для электрических плит, и не менее 65cm
для газовых или комбинированных плит.
Если в инструкциях по установке газовой плиты оговорено
большее расстояние, то учтите это.

Электрическое соединение

Напряжение сети должно соответствовать напряжению,
указанному на табличке технических данных, которая
размещена внутри прибора. Если вытяжка снабжена вилкой,
подключите вытяжку к штепсельному разъему. Он должен
отвечать действующим правилам и быть расположен в
легкодоступном месте. Включить в розетку можно после
установки. Если же вытяжка не снабжена вилкой (прямое
подключения к сети), или

штепсельный разъем не
расположен в доступном месте, также и после установки, то
используйте надлежащий двухполюсный выключатель,
обеспечивающий полное размыкание сети при возникновении
условий перенапряжения 3-ей категории, в соответствии с
инструкциями по установке.
Внимание! прежде чем подключить к сети питания
электрическую систему вытяжки и проверить исправное
функционирование ее убедитесь в том

, что кабель питания
правильно смонтирован. Вытяжка имеет специальный кабель
электропитания; в случае повреждения кабеля, необходимо
заказать его в службе по техническому обслуживанию.

Установка

Перед началом монтажа:

• Проверьте, чтобы размеры приобретенного Вами

изделия подходили к выбранному месту его монтажа.

• Снимите угольный фильтр/ы, если они имеются

(смотрите также соответствующий раздел). Фильр/ы

устанавливаются обратно, только если Вы хотите
использовать вытяжку в режиме рециркуляции.

• Проверьте, чтобы внутри вытяжки не оставалось

предметов, помещенных туда на
транспортировки) (например, пакетиков с шурупами,
листков гарантии и т.д.), если они имеются, выньте их и
сохраните.

• По возможности отсоедините и отодвиньте кухонные

элементы, расположенные под вытяжкой и рядом с
зоной ее монтажа, для обеспечения более свободного
доступа к потолку/стенам, к которым будет крепиться
вытяжка. Если это

невозможно, как можно тщательнее
предохраните мебель и прочие предметы на время
монтажа. Выберите ровную поверхность, покройте ее
защитным покрытием и разложите на ней вытяжку и
крепежные детали.

• Проверьте также, чтобы рядом с зоной монтажа вытяжки
(в зоне, доступной также после монтажа вытяжки)

имелась сетевая розетка и отверстие для дымохода,
отводящее дым на улицу (только в режиме отвода).

• Выполните все необходимые работы (например:
установка сетевой розетки и/или проделывание
отверстия для дымоходной трубы).

Вытяжка снабжена дюбелями для крепления ее в
большинстве стен/потолков. Однако, необходимо обратиться
к квалифицированному технику и убедиться в том, что
материалы пригодны для данного типа стены/
Стена/потолок должны обладать достаточной прочностью с
учетом массы прибора.

время ее

потолка.

50

Функционирование

Пользуйтесь интенсивным режимом работы вытяжки в
случае особо высокой концентрации кухонных испарений.
Мы рекомендуем включить вытяжку за 5 минут до начала
процесса приготовления пищи и оставить ее включенной в
течение 15 минут по окончании процесса.

Панель управления состоит из вращающегося диска с
подсветкой.

•Для того чтобы включить или выключить свет:

Нажать на диск (Т) чтобы включить или выключить свет

•Чтобы выбрать скорость всасывания:

Повернуть диск (Т) по часовой стрелке, чтобы увеличить
интенсивность всасывания и против часовой стрелки –
чтобы уменьшить интенсивность всасывания и выключить
вытяжку.
Определенный сектор венца (L) освещается, что
соответствует выбранной скорости

•L1 светится

Скорость 1 (минимальная).

•L1+L2 горят

скорость 2 (средняя).

•L1+L2+L3 горят

Скорость 3 (максимальная).

•L1+L2+L3+L4 горят пульсирующим светом

скорость 4 (интенсивная): продолжительность 5 минут,
после чего вытяжка автоматически переходит на скорость

2.

•L выключена:

Двигатель всасывания выключен

:

Устройство контроля загрязнения фильтров

Вытяжка оборудована устройством, которое указывает
когда необходимо выполнить обслуживание фильтров.
Устройство контроля загрязнения жирового фильтра

подключено.

всегда
Устройство, которое контролирует угольный фильтр, как
правило, отключено.
Для того чтобы его подключить выполните следующее:

- Выключить вытяжку.

- Нажать и удерживать на протяжении более 5 секунд диск

(Т).

Венец (L) полностью освещается пульсирующим светом и
звучит акустический сигнал: устройство контроля
угольного фильтра подключено.
ПРИМЕЧАНИЕ = для того чтобы отключить его,
необходимо нажать

диск (Т) загорится подсветка L1+L2;
подождать акустического сигнала, который подтверждает
что отключение выполнено.

Сигнализация загрязнения жироулавливающего
фильтра

L1 + L2 начнут мигать, когда необходимо выполнить
обслуживание жироулавливающего фильтра.

Сигнализация загрязнения угольного активного
фильтра

L3 + L4 начнут мигать, когда необходимо выполнить
обслуживание угольного активного фильтра.

Сброс сигнализации загрязнения фильтров.

После выполнения обслуживания фильтров включить
вытяжку и удерживать

нажатым диск (Т) на протяжении
более 5 секунд: прозвучит акустический сигнал (зуммер)
подтверждая выполнение операции.
Примечание: Если одновременно включается
сигнализация загрязнения жирового и угольного
фильтров, необходимо повторить операцию по
сбрасыванию дважды.

51

Уход

Внимание! Прежде чем выполнить любую операцию
по чистке или техническому обслуживанию,
отсоедините вытяжку от электросети, отсоединяя
вилку или главный выключатель помещения.

Очистка

Вытяжка должна подвергаться частой очистке как внутри,
так и снаружи (по крайней мере с той же периодичностью,
что и уход за фильтрами для задержки жира). Для чистки
используйте специальную тряпку, смоченную
нейтральным жидким моющим средством. Не применяйте
средства, содержащие абразивные материалы.

НЕ ПРИМЕНЯЙТЕ СПИРТ!
Внимание: Не соблюдение правил чистки прибора

замены фильтров может привести к риску возникновения
пожара. Поэтому рекомендуем соблюдать приведенные
инструкции.
Снимается любая ответственность в связи с возможными
повреждениями двигателя и с пожарами, возникшими
вследствие неправильного ремонта или несоблюдения
вышеописанных предупреждений.

Фильтры задержки жира

Рис. 11-28
Удерживает частицы жира, исходящие от плиты.

Следует очищать как минимум один раз в месяц (или
когда система индикации насыщения фильтров ­если предусмотрена в Вашей модели - указывает на эту
необходимость) с помощью неагрессивных моющих
средств, в посудомоечной машине при низкой
температуре и коротком цикле (макс. темп. 70°C).
В результате мытья в посудомоечной
металлические части могут обесцветиться.
Фильтр необходимо сушить в течение одного часа в печи
при температуре не более 100°С. Если после этого
фильтр всё еще влажный, повторить операцию.
Заменять фильтр как минимум каждые 2 года.
Для снятия фильтра задержки жира потяните к себе
подпружиненную ручку отцепления фильтра.

машине

Угольный фильтр (только в режиме
рециркуляции)

Рис. 27
Удаляет неприятные запахи кухни.

Угольный фильтр может быть одного из этих видов:

• Моющий угольный фильтр.

• НЕ моющий угольный фильтр.
Моющий угольный фильтр

Угольный фильтр можно мыть каждые два месяца в
теплой воде с надлежащими моющими средствами или в
посудомоечной машине при температуре 65° С (в
последнем случае, выполните полный цикл
посуды внутри посудомоечной машины).
Удалите излишек воды осторожно, чтобы не повредить

и

фильтр, затем снимите подушку из пластмассовой рамы и
выдерживайте ее в печи в течение 10 минут при
температуре 100° С для обеспечения полной высушки.
Заменяйте подушку каждые 3 года и как только полотно
окажется поврежденным.

НЕ моющий угольный фильтр

Насыщение

угольного фильтра происходит по истечении
более или менее длительного периода эксплуатации,
предопределяемого типом кухни и периодичностью
очистки фильтров задержки жира. В любом случае,
заменяйте картридж по крайней мере через каждые 4
месяца.
Угольный фильтр НЕ подлежит мойке или регенерации.

Установка

Навесить угольный фильтр сначала задней стороной на
металлический язычок вытяжки, потом переднюю
закрепить двумя рукоятками.

Демонтаж

Снять угольный фильтр, поворачивая на 90° рукоятки,
которые фиксируют его с вытяжкой.

Замена ламп

Вытяжка оборудована освещением на светодиодах LED.
Светодиоды обеспечивают оптимальное освещение, их
срок службы в 10 раз превышает срок работы
традиционных лампочек, и позволяют экономить 90%
электроэнергии.

Для замены светодиодов обращаться в службу
технического обслуживания.

мытья без

часть

52

LIB0100929 Ed. 05/14
