ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
JPW Tools AG, Tämperlistrasse 5, CH-8117 Fällanden, Switzerland
Phone +41 44 806 47 48
Fax +41 44 806 47 58
www.jettools.com
ОСЦИЛЛЯЦИОННЫЙ СТАНОК ДЛЯ ШЛИФОВАНИЯ КАНТОВ OES-80CS
1. ОБЩИЕ УКАЗАНИЯ
Данный осцилляционный шлифовальный станок предназначен исключительно для шлифова-
ния изделий из дерева и их заменителей.
Обработка других материалов недопустима, или может производиться только после консуль-
тации с представителями компании.
Наряду с указаниями по технике безопасности, содержащимися в инструкции по эксплуатации, и особыми предписаниями Вашей страны необходимо принимать во внимание общепринятые технические правила работы на деревообрабатывающих станках.
Каждое отклонение от этих правил при использовании рассматривается как неправильное
применение и продавец не несет ответственность за повреждения, произошедшие в результате
этого.
В станке нельзя производить никаких технических изменений.
Ответственность несет только пользователь.
Использовать станок только в технически исправном состоянии.
Для станков 220В:
ника электропитания до станка должен быть не менее 3x1,5мм² (желательно медный, трёхжильный, с сечением каждой жилы не менее 1,5 мм
Для станков 380В:
ника электропитания до станка должен быть не менее 4x1,5мм² (желательно медный, четырёхжильный, с сечением каждой жилы не менее 1,5 мм
Соединительный кабель (или удлинитель) от автомата защиты и от источ-
2
).
Соединительный кабель (или удлинитель) от автомата защиты и от источ-
2
).
Станок разрешается эксплуатировать лицам, которые ознакомлены с его работой, техниче-
ским обслуживанием и предупреждены о возможных опасностях.
Если Вы при распаковке обнаружили повреждения вследствие транспортировки, немедленно
сообщите об этом Вашему продавцу.
Не запускайте станок в работу!
1
2. КОМПЛЕКТ ПОСТАВКИ
1. Закрытая подставка
2. Рабочий стол
3. Горизонтальный прижим заготовки
4. Упор для заготовки при шлифовании
5. Упор для шлифования под углом
6. Шлифовальная лента – 1 шт.
7. Защитный кожух шлифовальной ленты
8. Защита роликов
9. Инструмент для обслуживания
10. Принадлежности для монтажа
11. Инструкция по эксплуатации
12. Список деталей
3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ OES80CS
Размер шлифовальной ленты
................................. (ШxД) 1
50x2260 мм
Габаритные размеры стола
.................................. (ДxШ) 810x180 мм
Диапазон наклона шлиф.головы ..... 0º-90º
Скорость движения шлифовальной ленты
.................................................. 16м/сек
Диаметр вытяжного штуцера .......... 100 мм
Объём всасываемого воздуха
при 20 м/сек ............................ 560м³/час
Подключение к сети ... 230 В ~1/N/PE 50Гц
Выходная мощность ..... 1,1 кВт (1,5 ЛС) S1
Рабочий ток ....................................... 9 A
Соединительный провод ............. 3x1,5мм²
Устройство защит
ы ........................... 16 A
Подключение к сети ...... 380 В ~3/PE 50Гц
Выходная мощность ........ 1,5 кВт (2 ЛС) S1
Рабочий ток .................................... 3,5 A
Соединительный провод 5x1,5мм²
Устройство защиты ........................... 16 A
Габаритные размеры станка
(ДxШxВ) ....................... 1150x460x960 мм
Масса станка ................................. 120 кг
Размеры заготовок
Шлифование по горизонтали с использованием упора:
Длина x Ширина макс. ............ 830x140 мм
Шлифование под углом 90° на столе:
Длина x Ширина макс. ...........
830x 125 мм
Шлифование вогнутой поверхности на столе:
Радиус шлифования мин. .................... 55º
*Примечание: Спецификация данной инструкции является общей информацией. Данные
технические характеристики были актуальны на момент издания руководства по эксплуатации.
Компания WMH Tool Group оставляет за собой право на изменение конструкции и комплектации
оборудования без уведомления потребителя.
Настройка, регулировка, наладка и техническое обслуживание оборудования осуществляются
покупателем.
4. ОБЩИЕ УК
АЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
Техника безопасности включает в себя также соблюдение инструкции по эксплуатации и
техническому обслуживанию, предоставленные изготовителем.
Всегда храните инструкцию, предохраняя ее от грязи и влажности, передавайте дальнейшим
пользователям.
Ежедневно перед включением станка проверяйте функционирование необходимых защитных
устройств.
Установленные дефекты станка или защитных устройств необходимо незамедлите
льно уст-
ранить с помощью уполномоченных для этого специалистов.
Не включайте в таких случаях станок, выключите его из эл. сети.
На станке не разрешается проводить какие-либо изменения, дополнения и перестроении.
Применяйте необходимые согласно инструкциям средства личной защиты.
При работе на станке использовать защитные очки и распиратор.
Следует носить узкую одежду и снять пере
д работой все украшения, кольца и наручные ча-
сы. При работе со станком не надевать перчатки.
Чтобы длинные волосы не мешали во время работы, наденьте шапочку или сетку для волос.
Установить станок таким образом, чтобы оставить достаточно свободного места для его об-
служивания и для размещения заготовок.
озаботьтесь о достаточном освещении рабочего места.
П
Обратите внимание на то, чтобы станок был устойчив против опрокидывания и крепко за-
креплён на прочной и ровной поверхности.
Обратите внимание на то, чтобы электрический провод не служил помехой рабочему процес-
су.
Рабочее место должно быть свободно от ненужных заготовок и т.д.
Никогда не пытайтесь схватить за каку
ю-либо деталь работающего станка.
Работающий станок никогда не оставляйте без присмотра.
Перед тем, как оставить свое рабочее место, отключите станок.
Не включайте станок в непосредственной близости от горючих жидкостей или газов. Изучите
возможности подачи сигнала пожарной тревоги и тушения пожара, например, место расположения и обслуживание огнетуши
телей.
2
Не включайте станок при повышенной влажности или под дождем.
Следите за тем, чтобы не образовывалась большая концентрация пыли – всегда применяйте
соответствующую вытяжную установку.
Древесная пыль может быть взрывоопасной и опасной для здоровья.
Никогда не работайте с открытыми крышками и кожухами шлифовальных валов.
Перед обработкой заготовки удалить из нее гвозди и другие инородные те
ла.
Заготовка должна располагаться на столе безопасно.
Необходимо выдерживать минимальные и максимальные размеры заготовок.
Опилки и части заготовки удалять только при отключенном станке.
Не вставать ногами на станок.
Работы с электрооборудованием должны проводить только электрики.
Поврежденный кабель подлежит немедленной замене.
Никогда не используйте станок, если возникли проблемы с выключателем.
ы по переоснащению, установке и техническому обслуживанию станка проводить толь-
Работ
ко на отключенном станке и при отключенном эл. питании.
Изношенные элементы стола должны быть заменены немедленно.
4.1. ВНИМАНИЕ опасности
Даже при правильном использовании станка возникают приведенные ниже опасности.
Опасность ранения движущейся шлифовальной лентой.
Опасность ранения отлетевшими частями заготовок.
Опасность получения травмы вс
ледствие отклонения деталей из-за плохого крепления.
Опасность от шума и пыли.
Однако, кроме этого необходимо также использовать специальные звукозащитные наушни-
ки.
Обязательно надевайте средства личной защиты (защита глаз, ушей и дыхательных путей).
Опасность от вредной для здоровья шлифовальной пыли.
Применяйте вытяжные установки!
Опасность поражения электрическим током, при неправильной прокладке кабеля.
4.2. Зв
уковая эмиссия
Уровень звукового шума (согласно EN 11202):
Холостой ход 72,7 дБ (A)
Обработка 86,5 дБ (A)
Приведённые значения относятся к уровню издаваемого шума и не являются необходимым
уровнем для безопасной работы.
Они должны дать возможность пользователю станка лучше оценить подверженность опасно-
сти и возможные риски.
5. ТРАНСПОРТИРОВКА И ПУСК В ЭКСПЛУАТАЦИЮ
5.1. Транспортировка и уста
новка
Установка cтанка должна производиться в
закрытых помещениях, при этом достаточно
условий обычной столярной мастерской.
Поверхность, на которой устанавливается
станок, должна быть достаточно ровной и
способной выдерживать нагрузки. При необходимости станок можно жестко закрепить
на устанавливаемой поверхности.
По соображениям упаковки станок по-
ставляется не полностью смонтированным.
Станок будет доставлен в упа
ковочной
5.2. Монтаж
Общие указания
Перед проведением монтажно-наладочных
работ отключите станок от эл. сети!
Удалите защитную смазку от ржавчины с
помощью мягких растворителей.
Установите станок на плоскую поверхность.
Монтаж станины
Закрепите четыре ре
зиновых опоры (А)
(Рис. 1), на двух боковых сторонах тумбы с
помощью 4 винтов, 4 шайб и 4 шестигранных
гаек.
коробке.
Не поднимайте станок за шлифовальный
барабан или подающие ролики, так как они
могут быть таким образом повреждены.
3
Рис. 1
Скрепите боковые части (C) (Рис. 1) и переднюю панель (D) с помощью 4 шестигранных болтов, 8 шайб, 4 гроверных шайб u 4
шестигранных гаек (E). Закрепите вставку
(F) двумя 2 винтами M5 (G) u 2 гроверными
шайбами. Закрепите заднюю стенку и перед
тем, как затянуть все болты, проследите,
чтобы тумба стояла на ровной поверхности.
Рис. 2
ВНИМАНИЕ: узел с двигателем и шлифо-
вальной головой имеет массу (A) 95 кг!
Будьте осторожны и используйте подходящие вспомогательные средства для подъёма
(Рис. 2). Откройте дверцу (E) и закрепите
шлифовальный узел 2 шестигранными винтами и шайбами (D).
Рис. 3
Ослабив ручки (B) (Рис. 4), снимите кожух
шлифовальной ленты. Снимите шлифовальную ленту и упор.
Рис. 4
Ослабьте рукоятку (С) натяжения шлифовальной ленты. Установите шлифовальную
ленту на валы, при этом соблюдайте направление движения ленты, указанное на ленте.
Натяните установленную ленту и проверьте
правильность движения, проворачивая ленту
рукой (после успешной настройки см. часть
8.1).
Монтаж кожуха вращающего вала
Закрепите кожух вала (C)(Рис. 5) четырьмя винтами M4x20 (A). Две прямоугольн
ых
вставки (D) необходимо вмонтировать между
петлями (B) и кожухом шлифовальной ленты
(E). Вставки с закруглёнными краями должны прилегать к петлям.
Монтаж шлифовальной ленты
Ослабьте поворотный зажим (A) (Рис. 3) и
установите шлифовальную голову в вертикальное положение.
Рис. 5
Установите прижимную планку (F) двумя
шайбами (G) и двумя винтами (H) в паз на
кожухе (С) вала и на кожухе (Е) шлифоваль-
4
ной ленты. Чтобы закрыть или открыть кожух вала ослабьте оба винта (Н).
Монтаж стола
Закрепите опору стола (E) (Рис. 6)с помощью 2 винтов с внутренними шестигранниками (F) сбоку от двигателя.
Рис. 6
Закрепите стол (C) в рабочем положении с
помощью винтов (G).
5.3. Подключение к электрической сети
Подсоединение к сети со стороны клиента, а также применяемые удлинители должны соответствовать техническим характеристикам.
Напряжение сети и частота должны соответствовать рабочим параметрам, указанным
на заводской табличке.
Установленное пользователем защитное
устройство должно быть рассчитано на 16 А.
При перегрузке двиг
Время остывания составляет около 5 минут,
затем, если нажать на выключатель тепловой защиты на клемной коробке двигателя,
станок включиться.
Внимание: станок включается, если Вы
нажмёте на выключатель тепловой защиты.
5.4. Подключение вытяжной установки
Перед вводом в эксплуатацию станок
должен быть подсоединен к вытяжной установке таким образом, чтобы при включении
шлифоваль
чалось вытяжное устройство.
Минимальная скорость воздуха на аспирационных патрубках должна составлять 20
м/сек.
Вытяжные шланги должны соответствовать качеству “тяжело воспламеняемые” и
соединены с заземлением станка.
5.5. Ввод в эксплуатацию
ного станка автоматически вклю-
атель отключается.
Несколько раз ненадолго включите двигатель и проверьте движение ленты. (после
успешной настройки см. часть 7.2).
6. РАБОТА СТАНКА
6.1. Шлифование в горизонтальном положении
Установите консоль в горизонтальное положение. Снимите стол и закройте кожух вала. Установ
горизонтальный упор (A) с помощью винтов
(B).
6.2. Шлифование в вертикальном положении
Установите консоль в вертикальное положение (E) (Рис. 8). Снимите стол и закройте
кожух вала. Установите упор заготовки(C).
Угол шлифования можно выбрать, для угла 90° используйте угольник. Можно установить упор для шлифования под углом (D).
Стол регулируется по высоте (см. часть 7.5).
Совет: если установить стол под небольшим
углом, увеличивается площадь использования шлифовальной ленты и улучшается качество обрабатываемой поверхности.
6.3 Шлифование вогнутой поверхности
Откройте кожух вала (A) (Рис. 9) и за
пите обе ручки(D).
ите упор заготовки (C) (Рис. 7) и
Рис. 7
Рис. 8
кре-
Станок можно включить нажатием зеленой
клавиши; нажатием красной клавиши станок
может быть выключен.
5
Рис. 9
7. РАБОТЫ ПО НАЛАДКЕ И РЕГУЛИРОВКЕ
Общие указания
Перед проведением работ по наладке и
регулировке станка отключите станок.
После работ по наладке проверяйте свободное движение шлифовальной ленты.
7.1 Замена шлифовальной ленты
Отключите станок от сети. Установите
консоль в вертикальное положение.

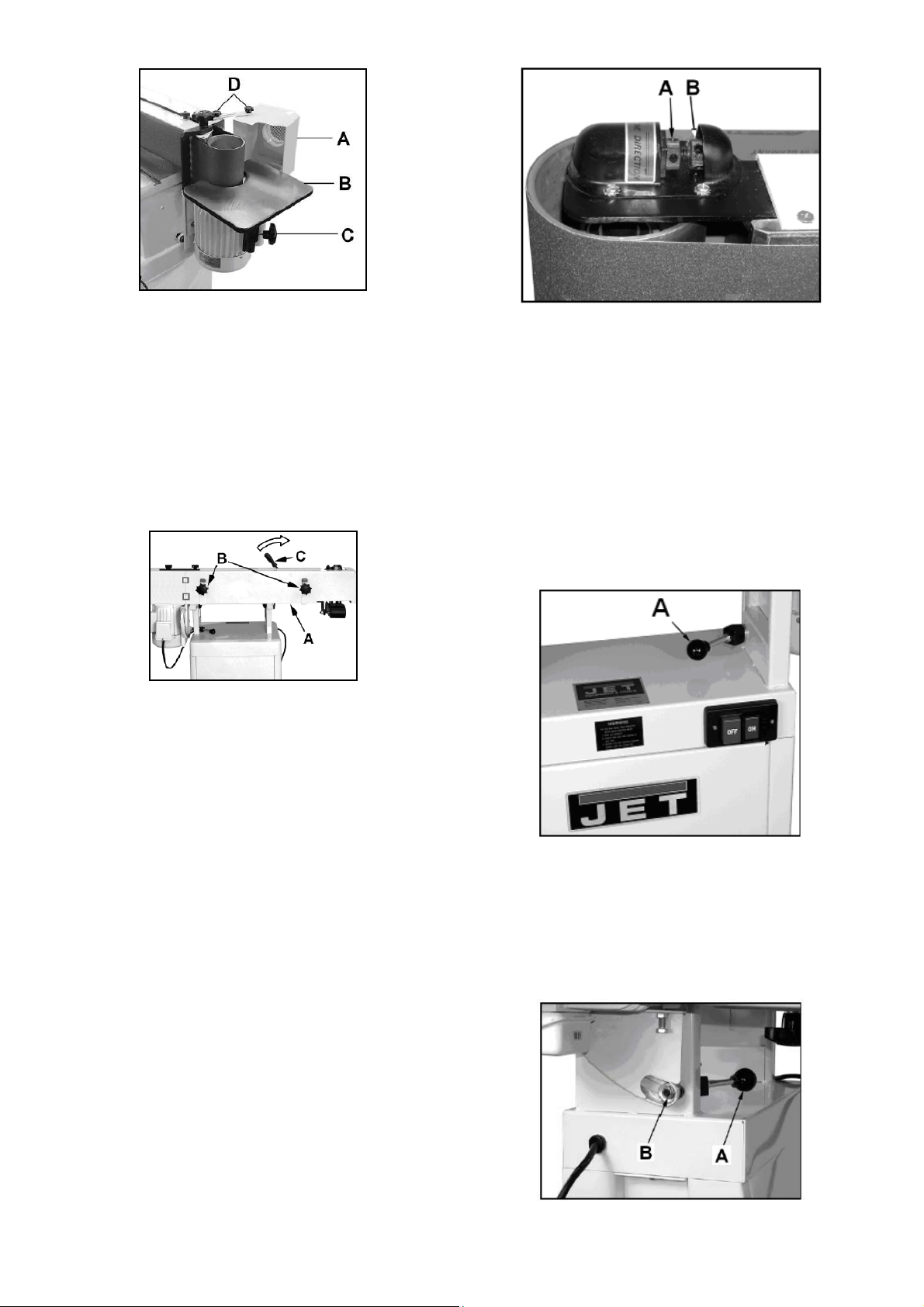

Рис. 10
Ослабьте винты (B) (Рис. 10) и снимите
кожух шлифовальной ленты (A). Ослабьте
натяжение ленты с помощью рукоятки (C).
Аккуратно снимите шлифовальную ленту.
Установите новую шлифовальную ленту, при
этом обращайте внимание на указанное направление движения. Отрегулируйте положение шлифовальной ленты. Снова установите защитные кожухи.
Указание: шлифовальные ленты растягива-
ются в процессе эксплуатации, может потребоваться дополнитель
ная регулировка лен-
ты.
7.2. Регулировка движения ленты
Отключите станок от питания. Толкните
рукой шлифовальную ленту в направлении
движения. Шлифовальная лента должна двигаться по середине валов.
Рис. 11
Ослабьте контргайку (A) (Рис. 11). Движение ленты можно отрегулировать с помощью микрометрического винта (B). Снова
затяните контргайку. Несколько раз на короткое время запустите двигатель и проверьте движение ленты.
7.3. Регулировка угла наклона
Отключите станок от питания. Ослабьте
зажимную ручку (A) (Рис. 12). Установите
консоль в вертикальное положение. Между
столом и шлифовальной гол
овой должен
быть угол 90°, отрегулируйте и закрепите 2
упорных винта на задней стороне станка.
Рис. 12
7.4. Зажимная поворотная рукоятка
Отключите станок от эл.питания. Зажимная функция рукоятки (A) (Рис. 13) регулируется. Для этого установлены самоконтрящаяся гайка (B).
6
Рис. 13
Консоль должна быть прочно закреплена
в определённом положении.
7.5 Регулировка стола
Чтобы наиболее полноценно использовать
шлифовальную ленту, стол можно выставлять по высоте. Отключите станок от
эл.питания.

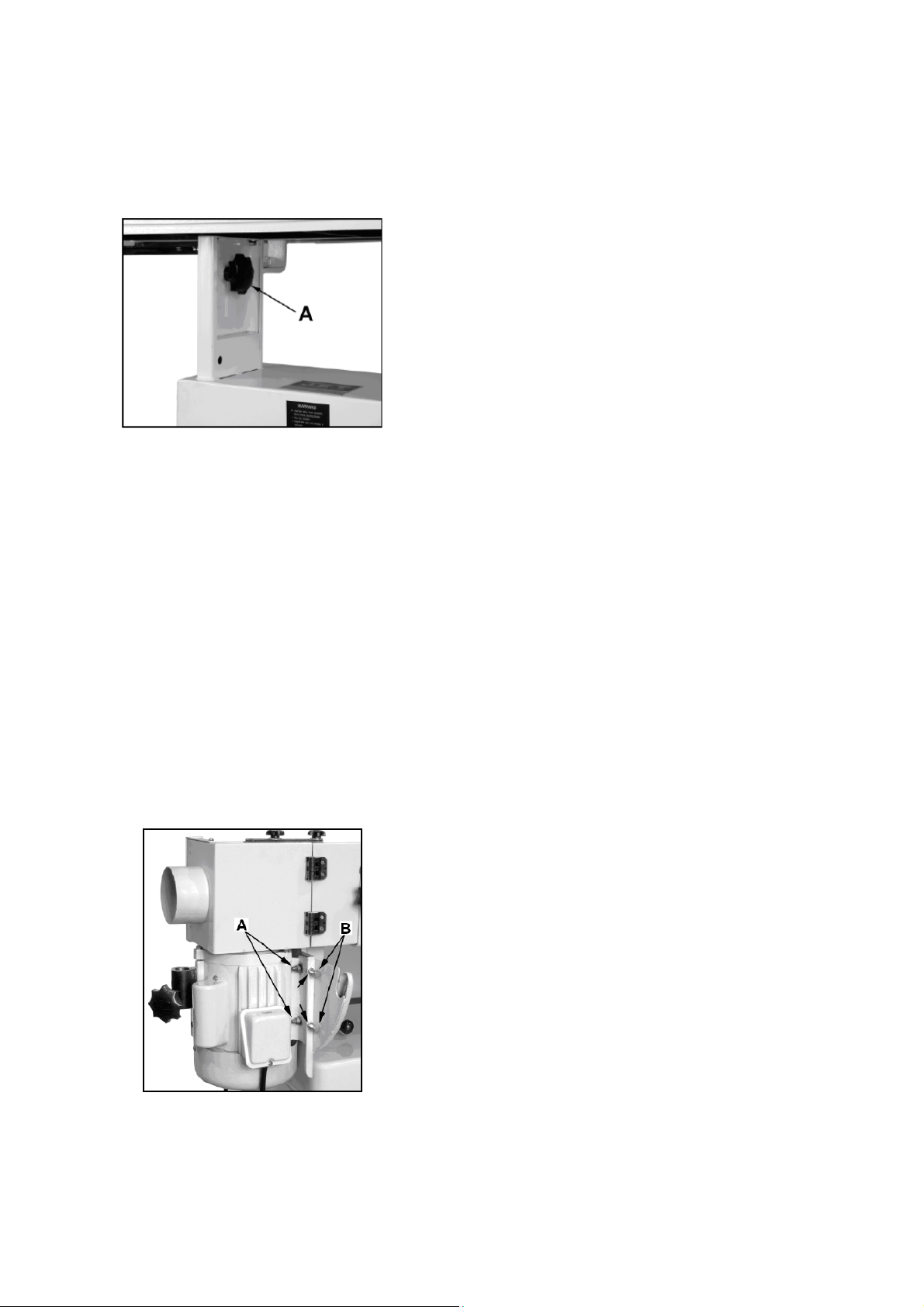

Рис. 14
Ослабьте рукоятки (A) (Рис. 14) и поднимите стол на необходимую высоту.
Внимание:
Рабочий стол нельзя располагать ниже
шлифовальной ленты! Чтобы избежать
зажима заготовки и повреждения пальцев, стол должен быть расположен выше нижнего торца шлифовальной ленты
не менее чем на 2 мм. Высокая опасность травм! Затягивайте рукоятки.
7.6. Регулировка двигателя
Двига
тель устанавливается на заводе. Неправильная регулировка может привести к
тому, что шлифовальная лента будет отклоняться от своей траектории движения, это
нельзя исправить путём регулировки шлифовальной ленты. Отключите станок от
эл.питания.
Если немного ослабить крепление двигателя
(A) (Рис. 13), с помощью регулировочных
винтов (B) можно изменить движение ленты.
8. КОНТРОЛЬ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Общие указания
Перед работами по техническому обслуживанию и чистке станок должен быть предохранен от непроизвольного включения.
Регулярно проверяйте шлифовальную
ленту на наличие повреждений. Немедленно
производите замену поврежденной абразивной ленты.
лярно контролируйте правильность
Регу
регулировки подающей ленты.
Ослабляйте натяжение ленты во время
долгих перерывов в работе.
Производите очистку станка через равномерные интервалы времени.
Ежемесячно смазывайте все подвижные
детали, например, резьбовые ходовые винты, диски, цепи и втулки подшипников.
Ежедневно проверяйте техническое состояние вытяжной установки
Немедленно производите замену поврежденных за
щитных приспособлений.
Учитывайте, что строгальные ножи, обрезиненные валы привода движения заготовки,
плоские, поликлиновые, клиновые и другие
ремни, а также цепи, используемые в конструкции станка, относятся к деталям быстроизнашивающимся (расходные материалы) и
требуют периодической замены. Гарантия на
такие детали не распространяется. Защитные кожуха, отдельные детали из пластика и
алюминия, использу
емые в конструкции
станка, выполняют предохранительные
функции. Замене по гарантии такие детали
не подлежат.
Устанавливайте все защитные приспособления обратно на их места.
Рис. 15
7
9. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
двигатель не работает
*нет тока – проверьте предохранитель сети;
*дефект двигателя, выключателя или кабеля – вызовите электрика;
*сработала защита от перегрузок – дайте двигателю остыть и снова включите его;
шлифовальная лента проскальзывает
*шлифовальная лента растянулась – заменить шлифовальную ленту;
*сильный прижим заготовки – во время обработки двигать заготовку в про
правлении движению шлифовальной ленты.
сильные вибрации станка
*станок установлен не ровно – выровняйте станок;
*двигатель разболтался – закрепите двигатель;
шлифовальная лента рвётся
*неправильно установлена шлифовальная лента – обратите внимание на направление движения шлифовальной ленты;
угол шлифования не 90°
*неправильно установлен упор – отрегулируйте упор;
обработанная заготовка выглядит плохо
*заготовка не двигала
*неправильно подобрано зерно шлифовальной ленты – крупное зерно для первичной обработки, мелкое зерно для чистовой обработки.
*слишком высокое давление прижима – никогда не форсируйте обработку.
сь во время обработки – двигайте заготовку;
тивоположном на-
10. ПОСТАВЛЯЕМЫЕ ПРИНАДЛЕЖНОСТИ
Артикул 60-0505
Карандаш для чистки шлифовальной ленты
Артикул 708118
Приспособление для транспортировки до 250 кг
Информацию об абразивных лентах с ра
нии JЕT.
зличной зернистостью смотрите в прайс-листе компа-
8
Loading...
