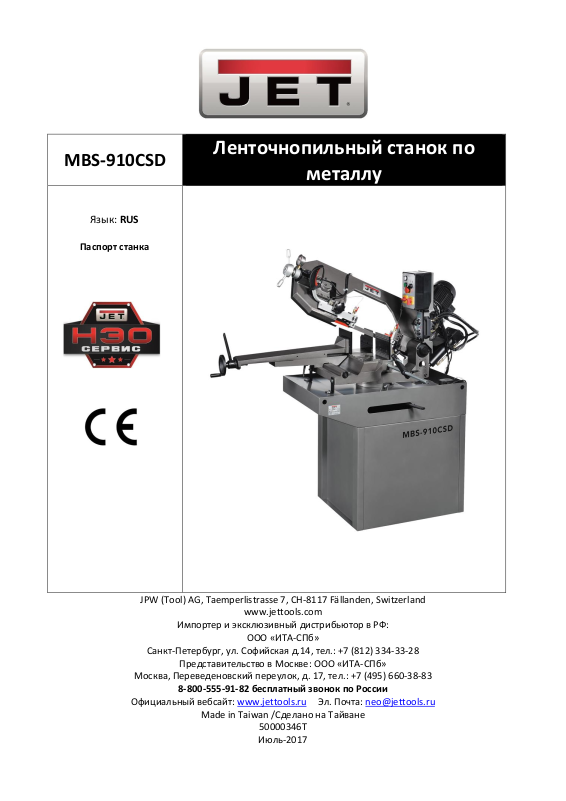

Jet MBS-910CSD User Manual [ru]

MBS-910CSD

Ленточнопильный станок по

металлу

Язык: RUS

Паспорт станка

JPW (Tool) AG, Taemperlistrasse 7, CH-8117 Fällanden, Switzerland

www.jettools.com

Импортер и эксклюзивный дистрибьютор в РФ:

ООО «ИТА-СПб»

Санкт-Петербург, ул. Софийская д.14, тел.: [phone]

Представительство в Москве: ООО «ИТА-СПб»

Москва, Переведеновский переулок, д. 17, тел.: [phone]

8-800-555-91-82 бесплатный звонок по России

Официальный вебсайт: www.jettools.ru Эл. Почта: [e-mail]

Made in Taiwan /Сделано на Тайване

50000346T

Июль-2017

Декларация о соответствии ЕС

Изделие: Ленточнопильный станок по металлу

MBS-910CSD

Артикул: 50000346T

Торговая марка: JET

Изготовитель:

Компания JPW (Tool) AG, ул. Темперлиштрассе 5, CH-81 17 Фелланден, Швейцария

Настоящим мы заявляем под свою полную ответственность,

что данный продукт соответствует нормативным требованиям:

*2006/42/EC Директива о механическом оборудовании

*2004/108/EC Директива по электромагнитной совместимости

*2006/95/EC Директива ЕС по низковольтному электрооборудованию

* 2011/65/EC Директива ЕС по ограничению использования опасных веществ

проект выполнен в соответствии со стандартами

** EN 13898, EN 60204-1, EN 50370-1, EN 50370-2

Техническую документацию составил Хансйорг Бруннер, отдел управления продукцией

24 Февраля 2016 Эдуард Шарер, Генеральный директор

Компания JPW (Tool) AG, ул. Темперлиштрассе 5, CH-81 17 Фелланден, Швейцария

Руководство по эксплуатации станка JET MBS-910CSD 2

Инструкция по эксплуатации ленточнопильного станка модели MBS-910CSD

Уважаемый покупатель,
Большое спасибо за доверие, которое Вы оказали нам, купив наш новый станок марки JET. Эта инструкция
разработана для владельцев и обслуживающего персонала ленточнопильного станка по металлу мод. MBS­910CSD с целью обеспечения надежного пуска в работу и эксплуатации станка, а также его технического
обслуживания. Обратите, пожалуйста, внимание на информацию этой инструкции по эксплуатации и
прилагаемых документов. Полностью прочитайте эту инструкцию, особенно указания по технике
безопасности, прежде чем Вы смонтируете станок, запустите его в эксплуатацию или будете проводить
работы по техническому обслуживанию. Для достижения максимального срока службы и
производительности Вашего станка тщательно следуйте, пожалуйста, нашим указаниям.

Оглавление

1. Гарантийные обязательства ................................... 3

1.1 Условия предоставления: ................................. 3

1.2 Гарантия не распространяется на: ................... 3

11. ЭКСПЛУАТАЦИЯ ЛЕНТОЧНОГО ПОЛОТНА ......... 15

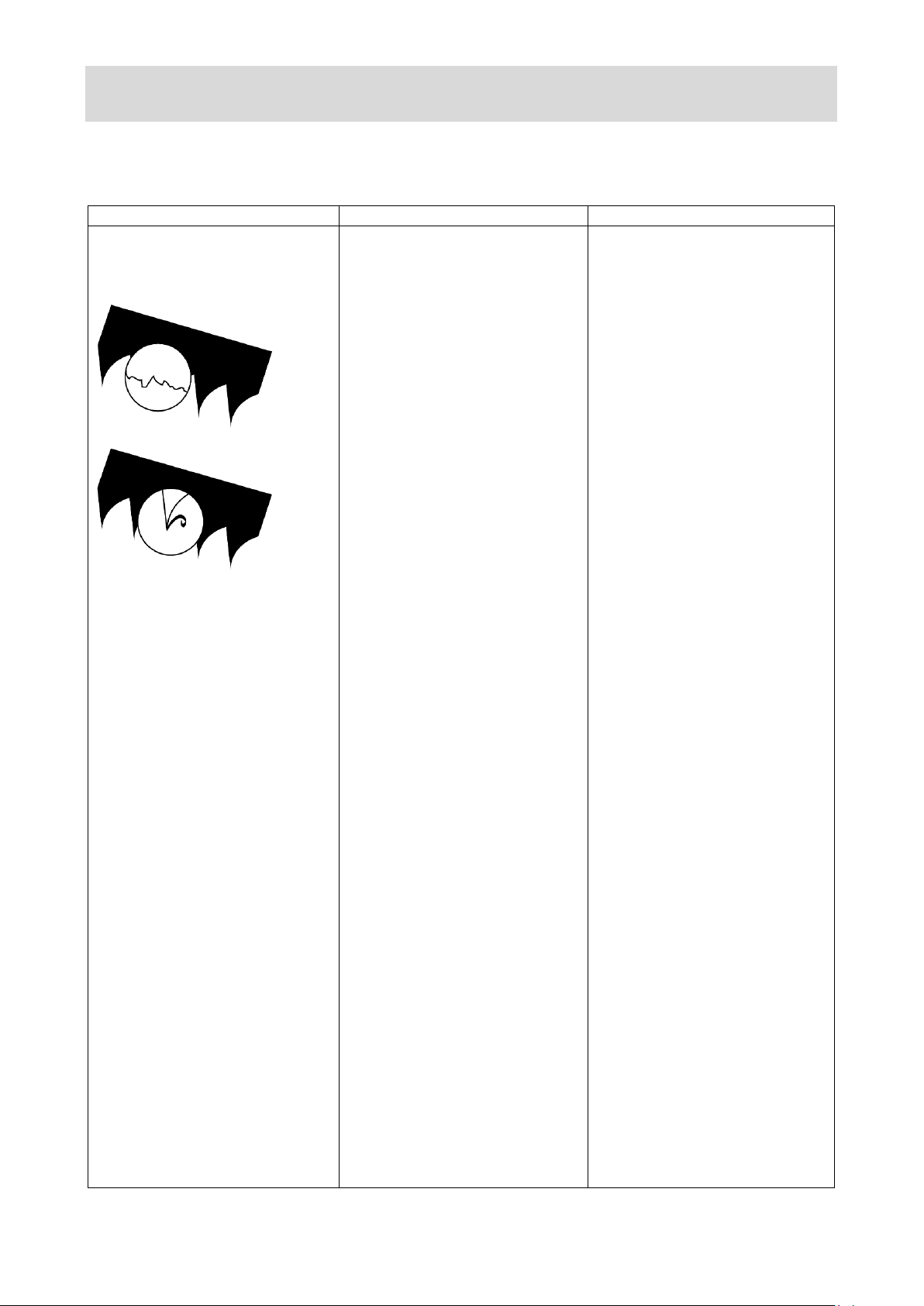

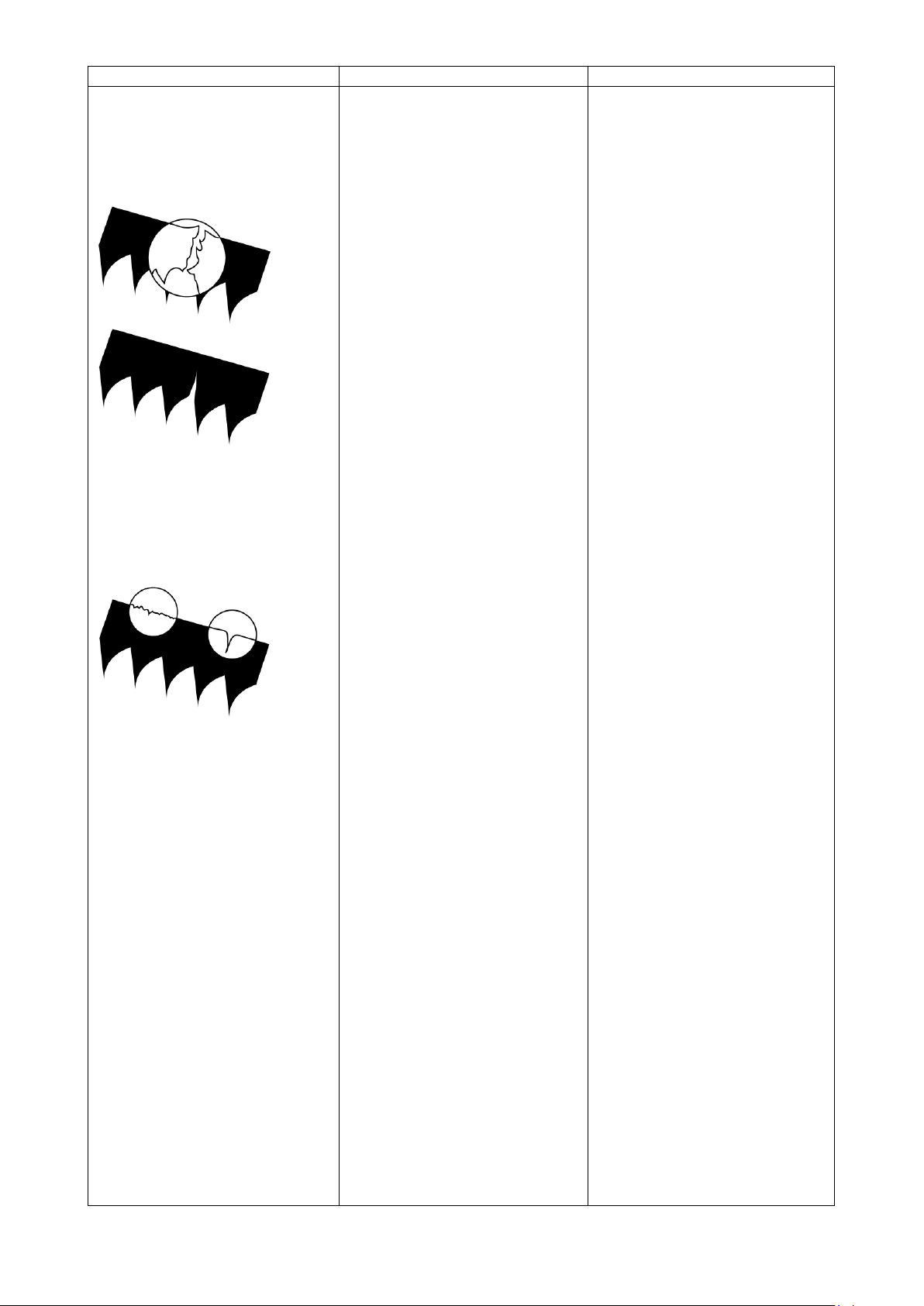

12. ОСНОВНЫЕ ПРИЧИНЫ ПРЕЖДЕВРЕМЕННОГО

ВЫХОДА ЛЕНТОЧНОГО ПОЛОТНА ИЗ СТРОЯ ........... 16

1.3 Гарантийный ремонт не осуществляется в

следующих случаях: ................................................ 4

2. Безопасность ............................................................ 4

2.1 Предписания оператору ................................... 4

2.2 Общие указания по технике безопасности ..... 5

2.3 Прочие опасности .............................................. 5

3. Спецификация станка.............................................. 5

3.1 Технические характеристики............................ 6

3.3 Стандартное исполнение.................................. 6

3.4 Описание станка ................................................ 6

4. Транспортировка и пуск в эксплуатацию .............. 6

4.1.Транспортировка и установка .......................... 6

4.2 Монтаж ............................................................... 7

4.3 Подключение к электрической сети ................ 7

5. Работа станка ........................................................... 7

6. Работы по наладке и регулировке. ........................ 8

6.1 Изменение скорости движения пилы ............. 8

6.2 Замена полотна. ................................................ 8

6.3 Наладка направляющих ленточной пилы ....... 8

6.4 Регулировка направляющих роликов.............. 8

6.5 Наладка движения пилы .................................. 9

6.6 Наладка скорости подачи ................................. 9

6.7 Наладка зажимного механизма ....................... 9

6.8 Установка угла распила ..................................... 9

7. Контроль и техническое обслуживание ................ 9

8. Устранение неисправностей ................................ 10

9. Дополнительные принадлежности ..................... 10

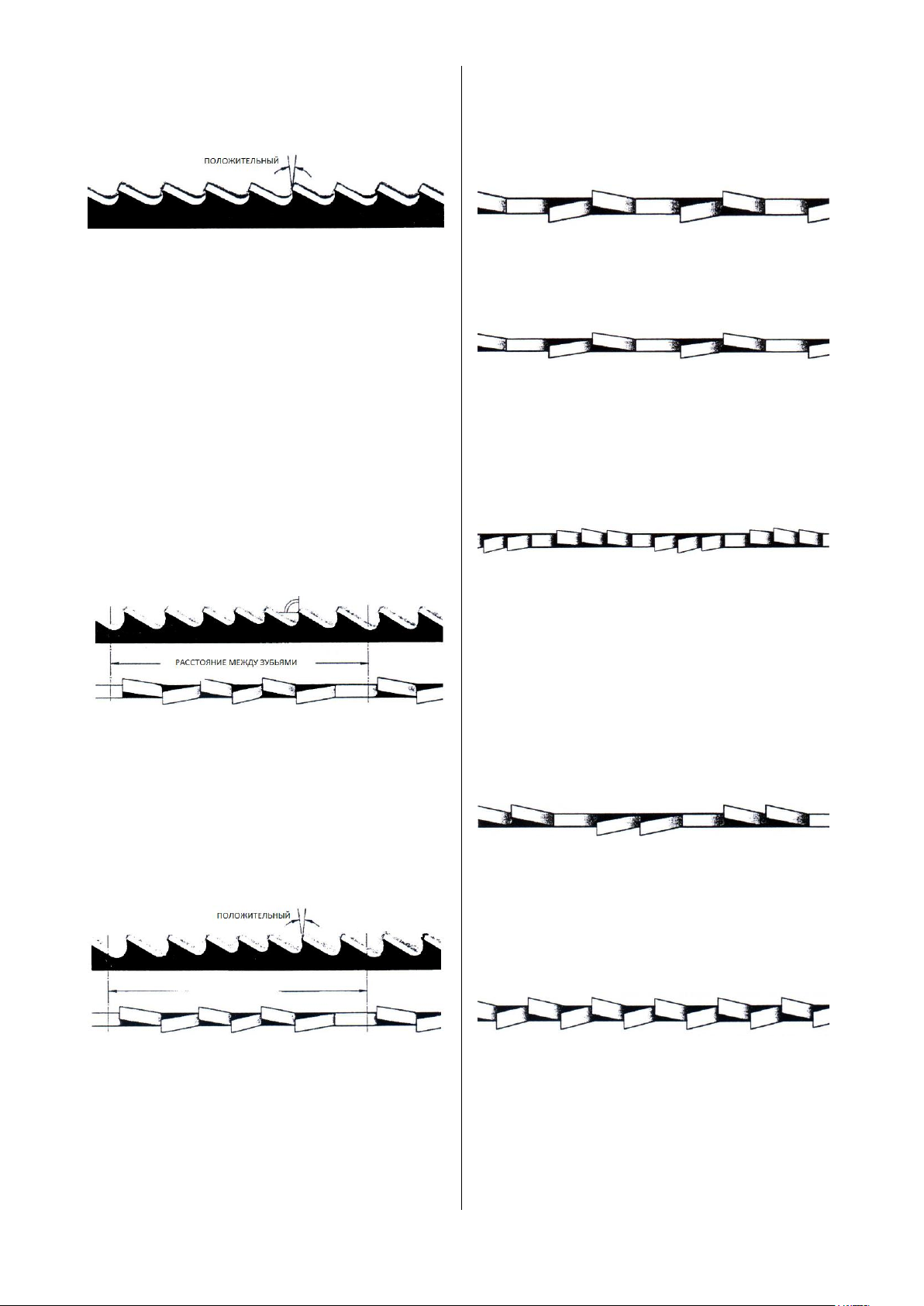

10. ВЫБОР ЛЕНТОЧНОГО ПОЛОТНА ......................... 11

1. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

1.1 Условия предоставления:

Компания JET стремится к тому, чтобы ее продукты
отвечали высоким требованиям клиентов по
качеству и стойкости.
JET гарантирует первому владельцу, что каждый
продукт не имеет дефектов материалов и дефектов
обработки.

Jet предоставляет 2 года гарантии в соответствии с
нижеперечисленными гарантийными
обязательствами:

 Гарантийный срок 2 (два) года со дня продажи.

Днем продажи является дата оформления товарно­транспортных документов и/или дата заполнения
Гарантийного талона.

 Гарантийный, а также негарантийный и

послегарантийный ремонт производится только в
сервисных центрах, указанных в гарантийном
талоне, или авторизованных сервисных центрах.

 После полной выработки ресурса оборудования

рекомендуется сдать его в сервис-центр для
последующей утилизации.

 Гарантия распространяется только на

производственные дефекты, выявленные в
процессе эксплуатации оборудования в период
гарантийного срока.

 В гарантийный ремонт принимается оборудование

при обязательном наличии правильно
оформленных документов: гарантийного талона,
согласованного с сервис-центром образца с
указанием заводского номера, даты продажи,
штампом торговой организации и подписью
покупателя, а также при наличии кассового чека,
свидетельствующего о покупке.

1.2 Гарантия не распространяется на:

 сменные принадлежности (аксессуары), например:

сверла, буры; сверлильные и токарные патроны

Руководство по эксплуатации станка JET MBS-910CSD 3

всех типов и кулачки и цанги к ним; подошвы
шлифовальных машин и т.п. (см. список сменных
принадлежностей (аксессуаров) JET);

 быстроизнашиваемые детали, например: угольные

щетки, приводные ремни, защитные кожухи,
направляющие и подающие резиновые ролики,
подшипники, зубчатые ремни и колеса и прочее.
Замена их является платной услугой;

 оборудование JET со стертым полностью или

частично заводским номером;

 шнуры питания, в случае поврежденной изоляции

замена шнура питания обязательна.

1.3 Гарантийный ремонт не осуществляется в
следующих случаях:

 при использовании оборудования не по

назначению, указанному в инструкции по
эксплуатации;

 при механических повреждениях оборудования;
 при возникновении недостатков из-за действий

третьих лиц, обстоятельств непреодолимой силы, а
также неблагоприятных атмосферных или иных
внешних воздействий на оборудование, таких как
дождь, снег повышенная влажность, нагрев,
агрессивные среды и др.;

 при естественном износе оборудования (полная

выработка ресурса, сильное внутреннее или
внешнее загрязнение, ржавчина);

 при возникновении повреждений из-за

несоблюдения предусмотренных инструкцией
условий эксплуатации (см. главу «Техника
безопасности»);

 при порче оборудования из-за скачков напряжения

в электросети;

 при попадании в оборудование посторонних

предметов, например, песка, камней, насекомых,
материалов или веществ, не являющихся отходами,
сопровождающими применение по назначению;

 при повреждении оборудования вследствие

несоблюдения правил хранения, указанных в
инструкции;

 после попыток самостоятельного вскрытия,

ремонта, внесения конструктивных изменений,
несоблюдения правил смазки оборудования;

 при повреждении оборудования из-за небрежной

транспортировки. Оборудование должно
перевозиться в собранном виде в упаковке,
предотвращающей механические или иные
повреждения и защищающей от неблагоприятного
воздействия окружающей среды.

 Гарантийный ремонт частично или полностью

разобранного оборудования исключен.

 Профилактическое обслуживание оборудования,

например: чистка, промывка, смазка, в период
гарантийного срока является платной услугой.

 Настройка, регулировка, наладка и техническое

обслуживание оборудования осуществляются
покупателем.

 По окончании срока службы рекомендуется

обратиться в сервисный центр для
профилактического осмотра оборудования.

 Эта гарантия не распространяется на те дефекты,

которые вызваны прямыми или косвенными
нарушениями, невнимательностью, случайными
повреждениями, неквалифицированным
ремонтом, недостаточным техническим
обслуживанием, а также естественным износом.

 Гарантия JET начинается с даты продажи первому

покупателю.

 JET возвращает отремонтированный продукт или

производит его замену бесплатно. Если будет
установлено, что дефект отсутствует, или его
причины не входят в объем гарантии JET, то клиент
сам несет расходы за хранение и обратную
пересылку продукта.

 JЕТ оставляет за собой право на изменение деталей

и принадлежностей, если это будет признано
целесообразным.

2. БЕЗОПАСНОСТЬ

2.1 Предписания оператору

 Станок предназначен для распиливания

обрабатываемых резанием металлов и пластмасс.

 Обработка других материалов является

недопустимой или в особых случаях может
производиться после консультации с
производителем станка.

 Запрещается обрабатывать магний -

высокая опасность возгорания!

 Применение по назначению включает в себя также

соблюдение инструкций по эксплуатации и
техническому обслуживанию, предоставленных
изготовителем.
Станок разрешается обслуживать лицам, которые
ознакомлены с его работой и техническим
обслуживанием и предупреждены о возможных
опасностях.

 Необходимо соблюдать также установленный

законом возраст.

 Использовать станок только в технически

исправном состоянии.

 При работе на станке должны быть смонтированы

все защитные приспособления и крышки.

 Наряду с указаниями по технике безопасности,

содержащимися в инструкции по эксплуатации, и
особыми предписаниями Вашей страны
необходимо принимать во внимание
общепринятые технические правила работы на
металлообрабатывающих станках.

 Каждое отклоняющееся от этих правил

использование рассматривается как неправильное
применение. Изготовитель не несет

Руководство по эксплуатации станка JET MBS-910CSD 4

ответственности за повреждения, происшедшие в
результате этого. Ответственность несет только
пользователь.

2.2 Общие указания по технике безопасности

Металлообрабатывающие станки при
неквалифицированном обращении представляют
определенную опасность. Поэтому для безопасной
работы необходимо соблюдение имеющихся
предписаний по технике безопасности и
нижеследующих указаний.

 Прочитайте и изучите полностью инструкцию по

эксплуатации, прежде чем Вы начнете монтаж
станка и работу на нем.

 Храните инструкцию по эксплуатации, защищая ее

от грязи и влаги, рядом со станком и передавайте
ее дальше новому владельцу станка.

 На станке не разрешается проводить какие-либо

изменения, дополнения и перестроения

 Ежедневно перед включением станка проверяйте

безупречную работу и наличие необходимых
защитных приспособлений.

 Необходимо сообщать об обнаруженных

недостатках на станке или защитных
приспособлениях и устранять их с привлечением
уполномоченных для этого работников.
В таких случаях не проводите на станке никаких
работ, обезопасьте станок посредством отключения
от сети.

 Для защиты длинных волос необходимо надевать

защитный головной убор или косынку.

 Работайте в плотно прилегающей одежде.

Снимайте украшения, кольца и наручные часы.

 Носите защитную обувь, ни в коем случае не

надевайте прогулочную обувь или сандалии.

 Используйте средства индивидуальной защиты,

предписанные для работы инструкцией.

 При работе на станке не надевать перчатки.
 Для безопасного обращения с полотнами пилы

используйте подходящие рабочие перчатки.

 При работе с длинными заготовками используйте

специальные удлинительные приспособления
стола, роликовые упоры и т. п.

 При распиливании круглых заготовок обезопасьте

их от прокручивания. При распиливании неудобных
заготовок используйте специально
предназначенные вспомогательные
приспособления для опоры.

 Устанавливайте направляющие полотна пилы как

можно ближе к заготовке.

 Удаляйте заклинившие заготовки только при

выключенном моторе и при полной остановке
станка.

 Станок должен быть установлен так, чтобы было

достаточно места для его обслуживания и подачи
заготовок.

 Следите за хорошим освещением.

Следите за тем, чтобы станок устойчиво стоял на
твердом и ровном основании.

 Следите за тем, чтобы электрическая проводка не

мешала рабочему процессу и чтобы об нее нельзя
было споткнуться.

 Содержите рабочее место свободным от

мешающих заготовок и прочих предметов.

 Будьте внимательны и сконцентрированы.

Серьезно относитесь к работе.

 Никогда не работайте на станке под воздействием

психотропных средств, таких как алкоголь и
наркотики. Принимайте во внимание, что
медикаменты также могут оказывать вредное
воздействие на Ваше состояние.

 Удаляйте детей и посторонних лиц с рабочего

места.

 Не оставляйте без присмотра работающий станок.

Перед уходом с рабочего места отключите станок.

 Не используйте станок поблизости от мест хранения

горючих жидкостей и газов.
Принимайте во внимание возможности сообщения
о пожаре и борьбе с огнем, например, с помощью
расположенных на пожарных щитах огнетушителей.

 Не применяйте станок во влажных помещениях и

не подвергайте его воздействию дождя.

 Соблюдайте минимальные и максимальные

размеры заготовок.

 Удаляйте стружку и детали только при

остановленном станке.

 Работы на электрическом оборудовании станка

разрешается проводить только
квалифицированным электрикам.

 Немедленно заменяйте поврежденный сетевой

кабель.

 Работы по переоснащению, регулировке и очистке

станка производить только при полной остановке
станка и при отключенном сетевом штекере.

 Немедленно заменяйте поврежденные полотна

пилы.

2.3 Прочие опасности

Даже при использовании станка в соответствии с
инструкциями имеются следующие остаточные
опасности:

 Опасность повреждения двигающимся полотном

пилы в рабочей зоне.

 Опасность от разлома полотна пилы.
 Опасность из-за разлетающейся стружки и частей

заготовок.

 Опасность из-за шума и летящей стружки.

Обязательно надевайте средства индивидуальной
защиты, такие как защитные очки и наушники.

 Опасность поражения электрическим током при

неправильной прокладке кабеля.

3. СПЕЦИФИКАЦИЯ СТАНКА

Руководство по эксплуатации станка JET MBS-910CSD 5

3.1 Технические характеристики

Зона обработки:

при 90°, профиль ............. Ø225, □200, 240х160 мм

при 45º........................... Ø145, □120, □90x145 мм

при -45°, .......... Ø145 мм, □140 мм, □100x145 мм

при -60°, профиль ............. Ø90, □85, □85x100 мм

Скорость движения полотна ............. 35, 70 м/мин

Размер ленточного полотна ......... 27х0,9х2455 мм

Диапазон поворота консоли .................. +45 - 60

Высота рабочего стола ................................. 980 мм

Сетевое питание ........................... 400В ~3/PE 50Гц

Выходная мощность ....................... 1,1 кВт/S1 100%

Бак для СОЖ ......................................................... 8 л

Насос для СОЖ ............................................. 0,05 кВт

Габариты (ДхШхВ) .................... 1350х700х1326 мм

Габариты в упаковке ................ 1372х762х1143 мм

Вес станка ........................................................ 260 кг

*Примечание: Спецификация данной инструкции
является общей информацией. Данные технические
характеристики были актуальны на момент издания
руководства по эксплуатации. Производитель
оставляет за собой право на изменение
конструкции и комплектации оборудования без
уведомления потребителя.

 Настройка, регулировка, наладка и техническое

обслуживание оборудования осуществляются
покупателем.

 В технических характеристиках станка указаны

предельные значения зон обработки, для
оптимального подбора оборудования и увеличения
сроков эксплуатации выбирайте станки с запасом.

 Станок предназначен для эксплуатации в закрытых

помещениях с температурой от 10 до 35⁰С и
относительной влажностью не более 80%.

 Во избежание преждевременного выхода

электродвигателя станка из строя и увеличения
ресурса его работы необходимо: регулярно
очищать электродвигатель от стружки и пыли;
контролировать надежность контактов
присоединенных силовых кабелей; контролировать
соответствие сечения силового или удлинительного
кабеля.

 Обслуживающий персонал должен иметь

соответствующий допуск на эксплуатацию и
проведение работ на оборудовании оснащенного
электродвигателем напряжением питания 400В,
50Гц.

3.3 Стандартное исполнение

 Станок в сборе
 Биметаллическое ленточное полотно
 Регулируемый концевой упор
 Гидравлический цилиндр подачи
 Система подвода СОЖ
 Монтажный комплект
 Инструкция по эксплуатации на русском языке

 Деталировка станка

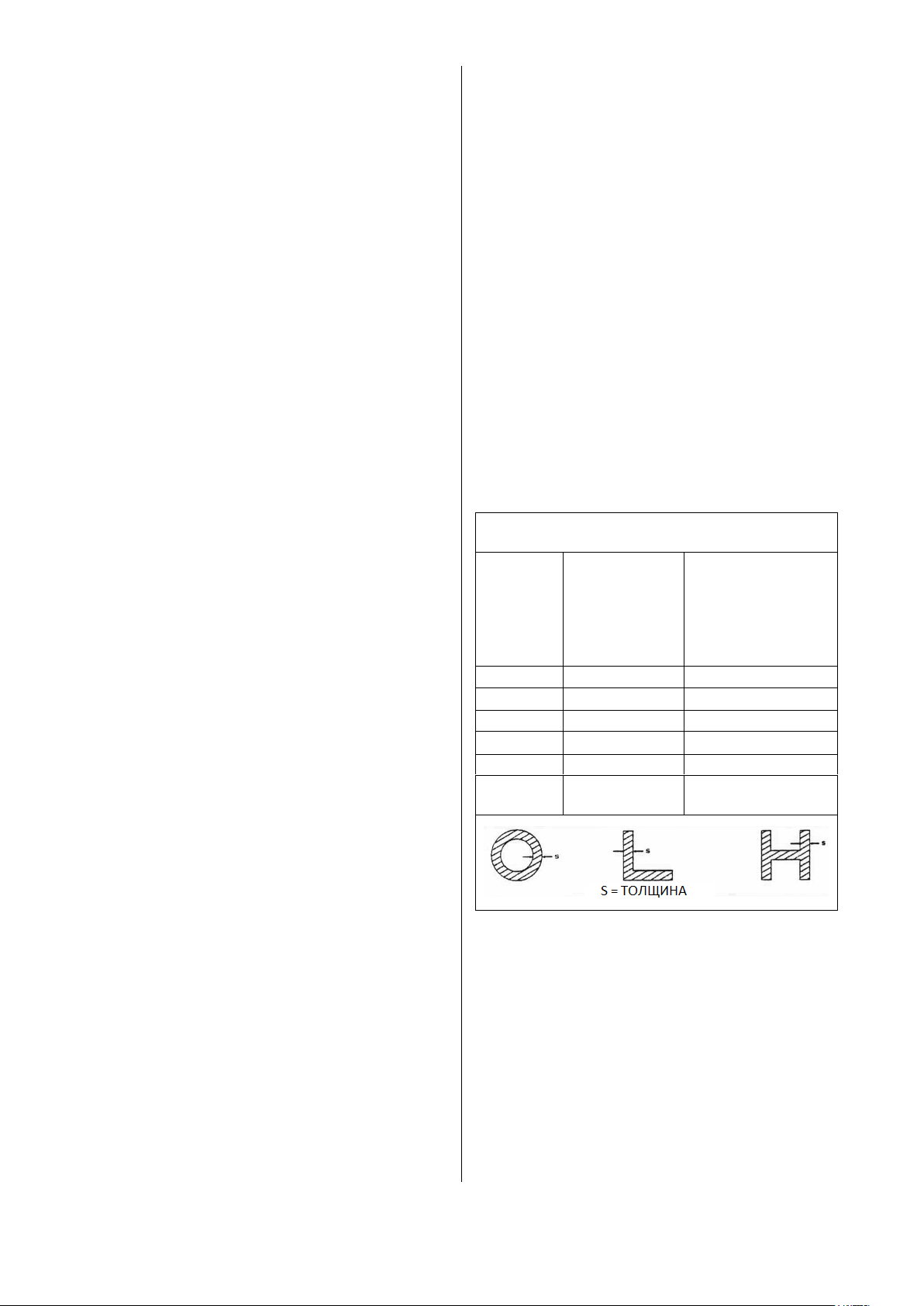

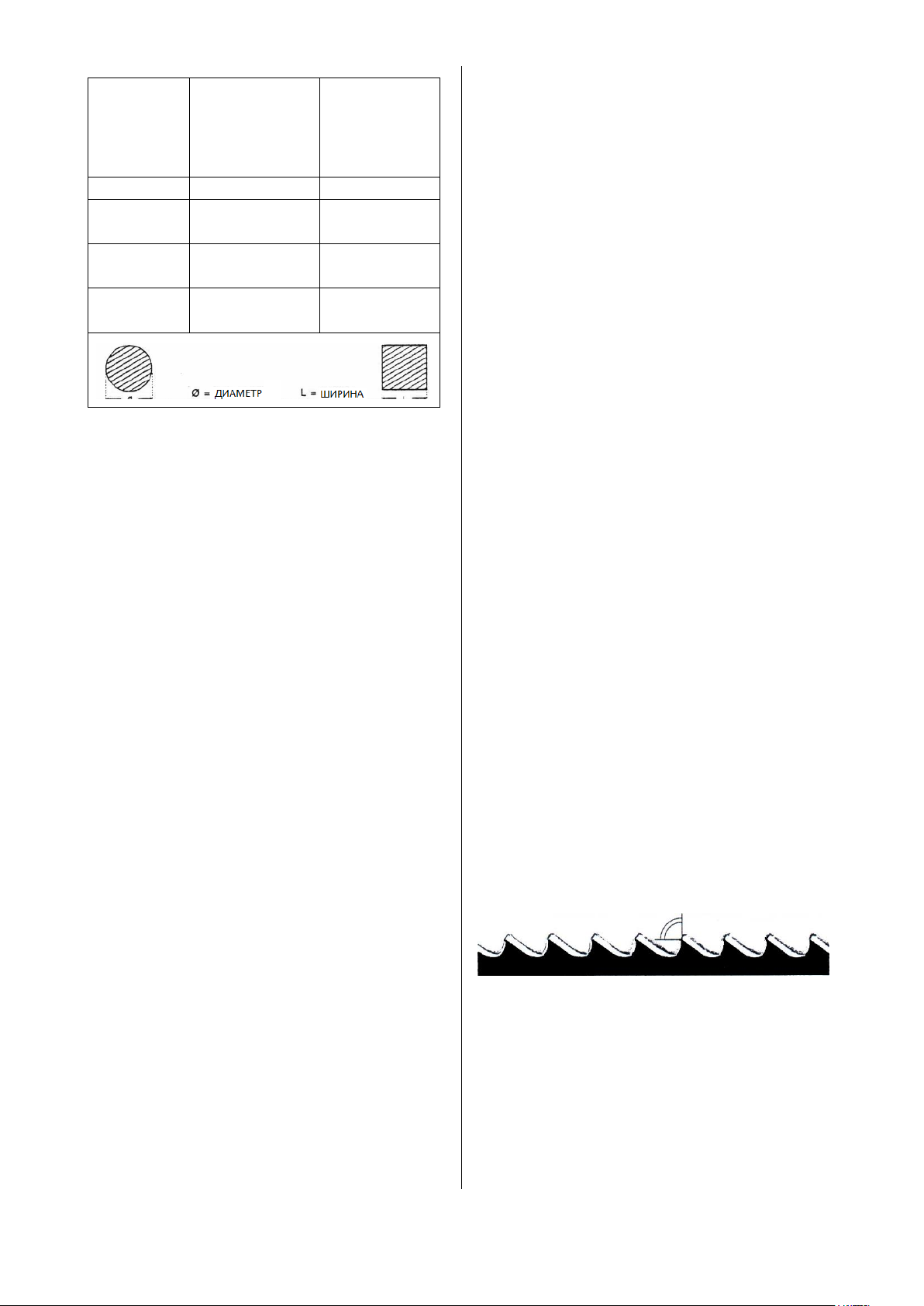

Станки комплектуются одним ленточным полотном.
Для правильного выбора шага зуба ленточного
полотна, подходящего для отрезки ваших
заготовок, пользуйтесь таблицей подбора полотен в
каталоге JET или инструкции.
Помните: что в зависимости от профиля и сечения
отрезаемой заготовки необходимо подбирать и
устанавливать на станке ленточное полотно с
соответствующим шагом и формой зуба. В
инструкции представлены, носящие
информационный характер рекомендации по
выбору и эксплуатации ленточных полотен.

3.4 Описание станка

Рис. 1

A Ручка натяжителя полотна
B Индикатор натяжения полотна
C Рукоятка подъема рамы
D Направляющая полотна с трубкой подачи СОЖ
E Пильная рама
F Пульт управления станка
G Двигатель
H Маховик и рукоятка быстрозажимных тисков
I Подвижная часть тисков
J Транспортировочное отверстие на тумбе станка
K Направляющая поперечного перемещения
тисков
L Концевой упор заготовки
M Ручка фиксации поворота рамы
N Цилиндр гидроразгрузки

4. ТРАНСПОРТИРОВКА И ПУСК В
ЭКСПЛУАТАЦИЮ

4.1.Транспортировка и установка

Переместите станок из транспортировочной тары
на желаемое место.

Руководство по эксплуатации станка JET MBS-910CSD 6

Используйте такелажные ленты, расположив их,
таким образом, как показано на Рис. 2.

Рис. 2

ВНИМАНИЕ!
Масса станка
MBS-910CSD…. 320 кг.
Убедитесь, что Ваши подъемные устройства
обладают достаточной грузоподъемностью и
находятся в надлежащем состоянии. Никогда не
стойте под подвешенным грузом.
Станок спроектирован для работы в закрытых
помещениях и должна быть неподвижно
установлена на прочной и выровненной
поверхности.
По соображениям упаковки станок поставляется не
полностью смонтированным.

4.2 Монтаж

Если Вы при распаковке обнаружили повреждения
вследствие транспортировки, немедленно
сообщите об этом Вашему продавцу, не запускайте
станок в работу.
Утилизируйте, пожалуйста, упаковку в соответствии
с требованиями охраны окружающей среды.
Удаляйте защитную смазку от ржавчины с помощью
мягких растворителей.

Поддерживайте длинные обрабатываемые изделия
при помощи роликовых столов или роликовых
опор.
Используйте в работе только острые и
бездефектные ленточные полотна.
Не производите измерения во время работы
станка.
Не зажимайте в тисках слишком короткие изделия.
Используйте смазочно-охлаждающую жидкость для
понижения температуры, уменьшения трения и
продления срока службы ленточного полотна.
Убедитесь, что смазочно-охлаждающая жидкость
содержится в станке в достаточно объеме.
Используйте только водорастворимые смазочно­охлаждающие эмульсии и удаляйте ее в
соответствии с требованиями окружающей среды.
Не распиливайте магний – большая опасность
возгорания!

Рис.3

При подключении питания загорится светодиод (D).
Поднимите пильную раму над столом станка.
Разместите заготовку в тисках. Подведите
подвижную губку тисков к заготовке на расстояние,
позволяющее зажимать заготовку рычагом.
Выберите скорость движения полотна рукояткой (А,
рис.3)
Включите пилу, поворотом ручки (С, рис.3).
Регулируйте скорость опускания рамы поворотом
рукоятки (F, рис.4)

4.3 Подключение к электрической сети

Подсоединение к сети со стороны клиента, а также
применяемые удлинительные проводники должны
соответствовать предписаниям.
Напряжение сети и частота должны соответствовать
рабочим параметрам, указанным на фирменной
табличке.
Установленное потребителем защитное устройство
должно быть рассчитано на 16 А.
Применяйте для подсоединения только
проводники с обозначением H07RN-F.
Подключение и ремонт электрического
оборудования разрешается проводить только
квалифицированным электрикам.

5. РАБОТА СТАНКА

Руководство по эксплуатации станка JET MBS-910CSD 7

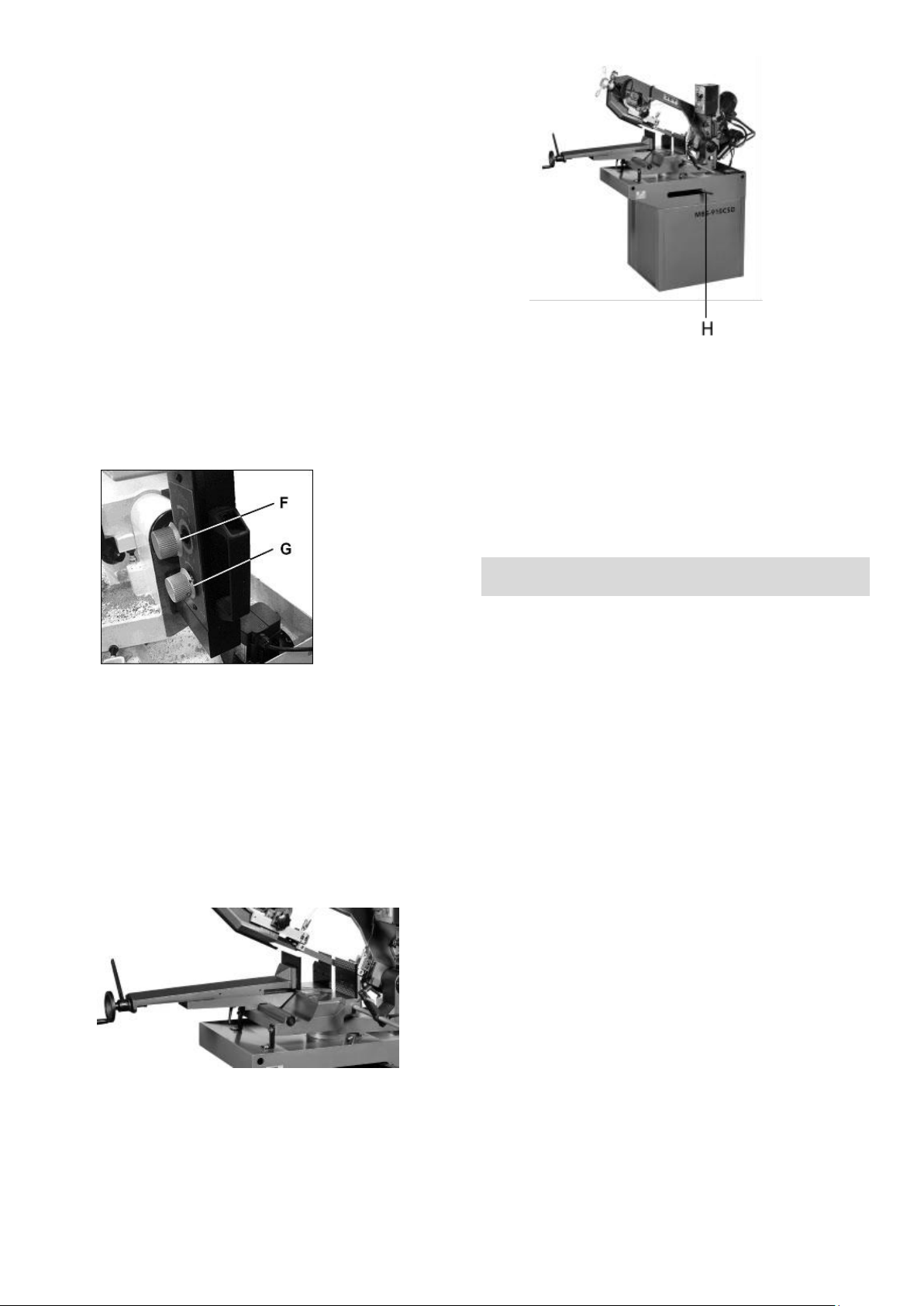

Рис.4

Для фиксации рамы в поднятом состоянии
используйте рукоятку (G, рис.4), закрывающую
клапан гидроцилиндра.
После завершения реза, произойдет остановка
пилы.
