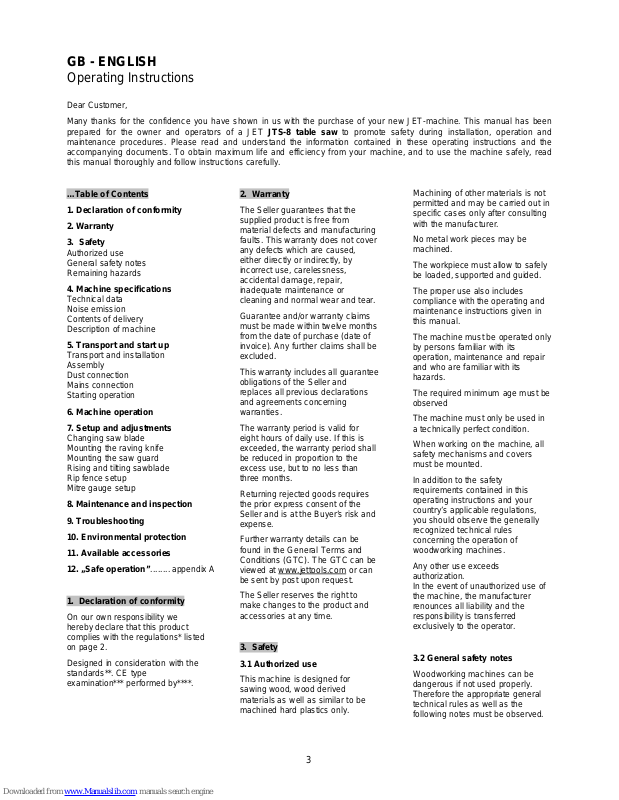

GB - ENGLISH

Operating Instructions

Dear Customer,
Many thanks for the confidence you have shown in us with the purchase of your new JET-machine. This manual has been

prepared for the owner and operators of a JET JTS-8 table saw to promote safety during installation, operation and
maintenance procedures. Please read and understand the information contained in these operating instructions and the
accompanying documents. To obtain maximum life and efficiency from your machine, and to use the machine safely, read
this manual thoroughly and follow instructions carefully.

…Table of Contents

1. Declaration of conformity

2. Warranty

3. Safety

Authorized use
General safety notes
Remaining hazards

4. Machine specifications
Technical data
Noise emission
Contents of delivery

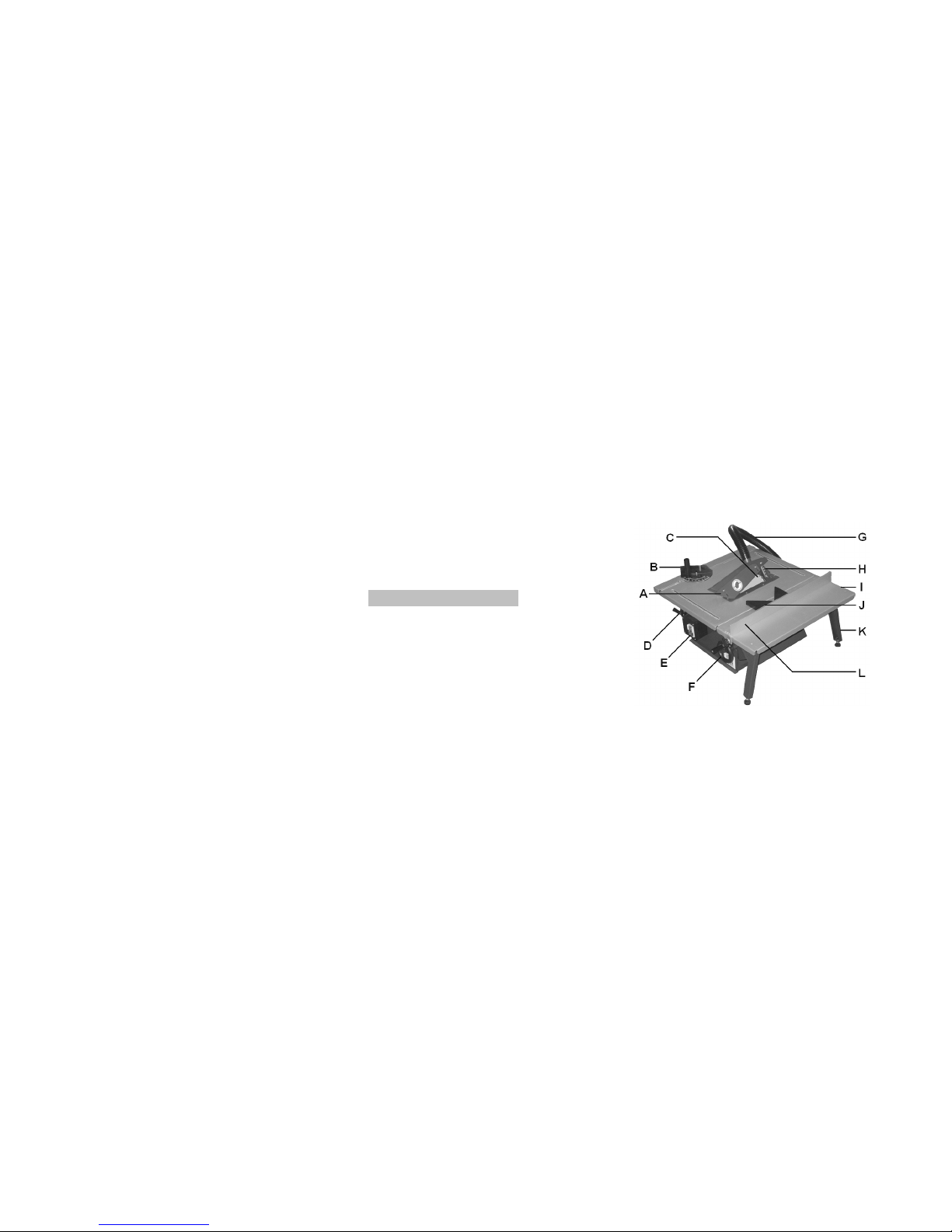

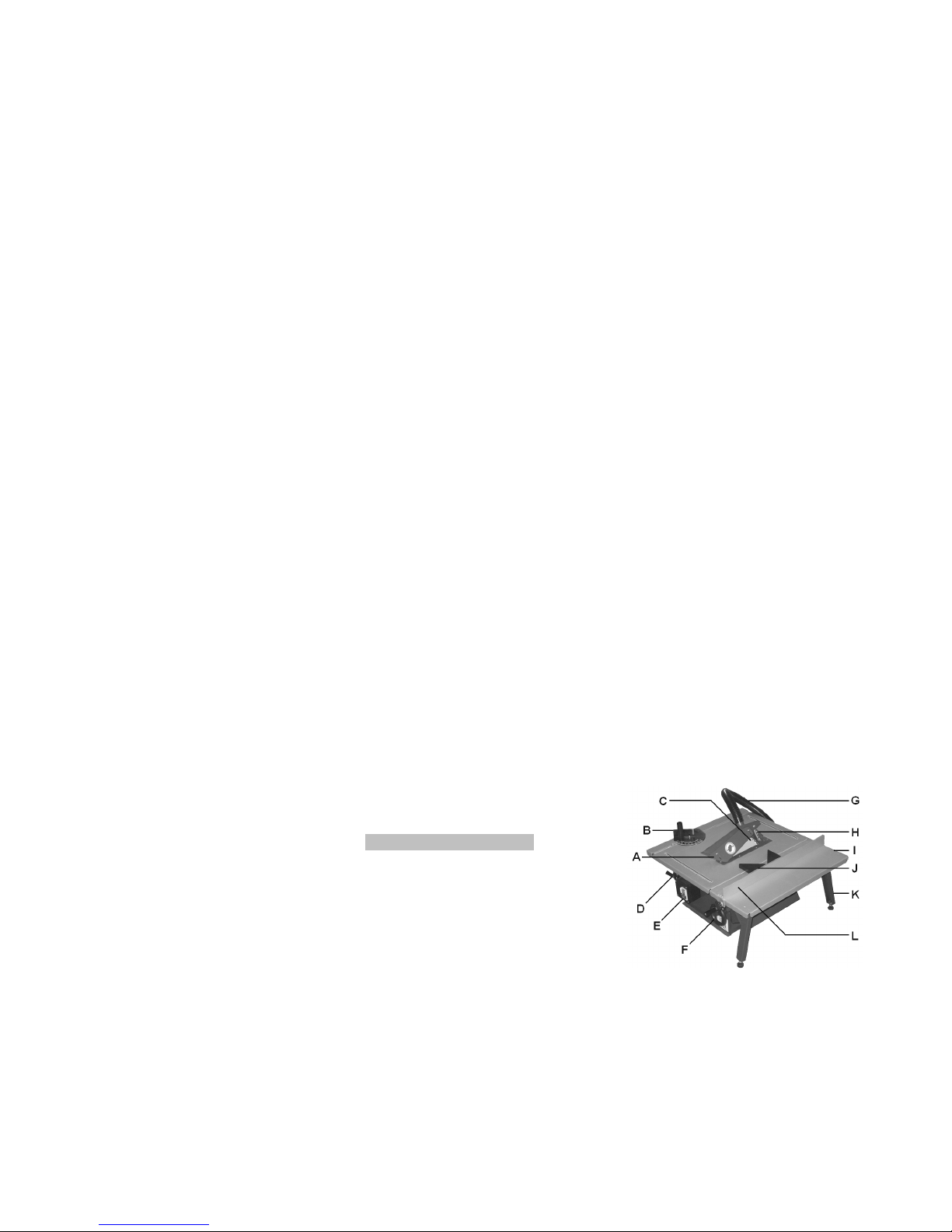

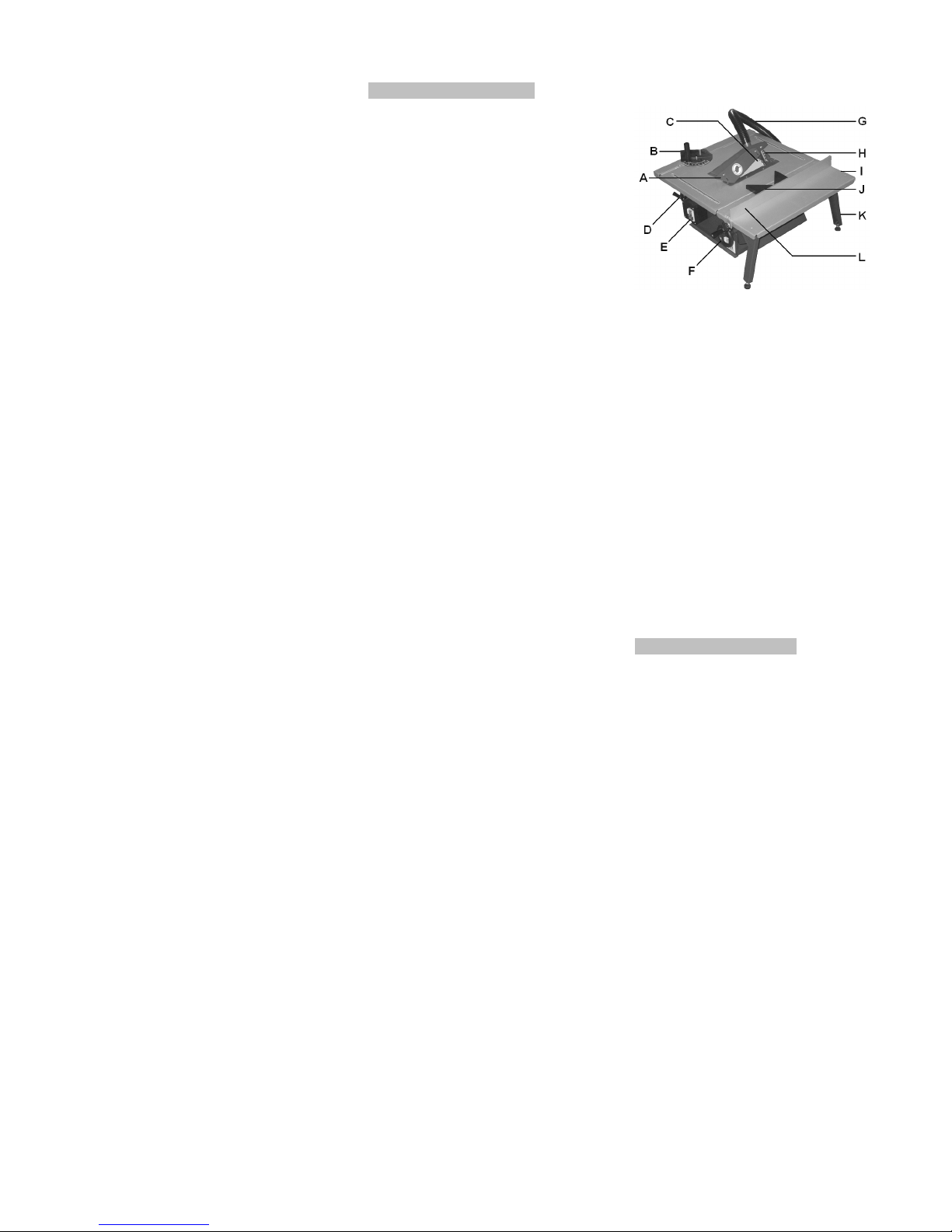

Description of machine

5. Transport and start up
Transport and installation
Assembly
Dust connection
Mains connection
Starting operation

6. Machine operation

7. Setup and adjustments

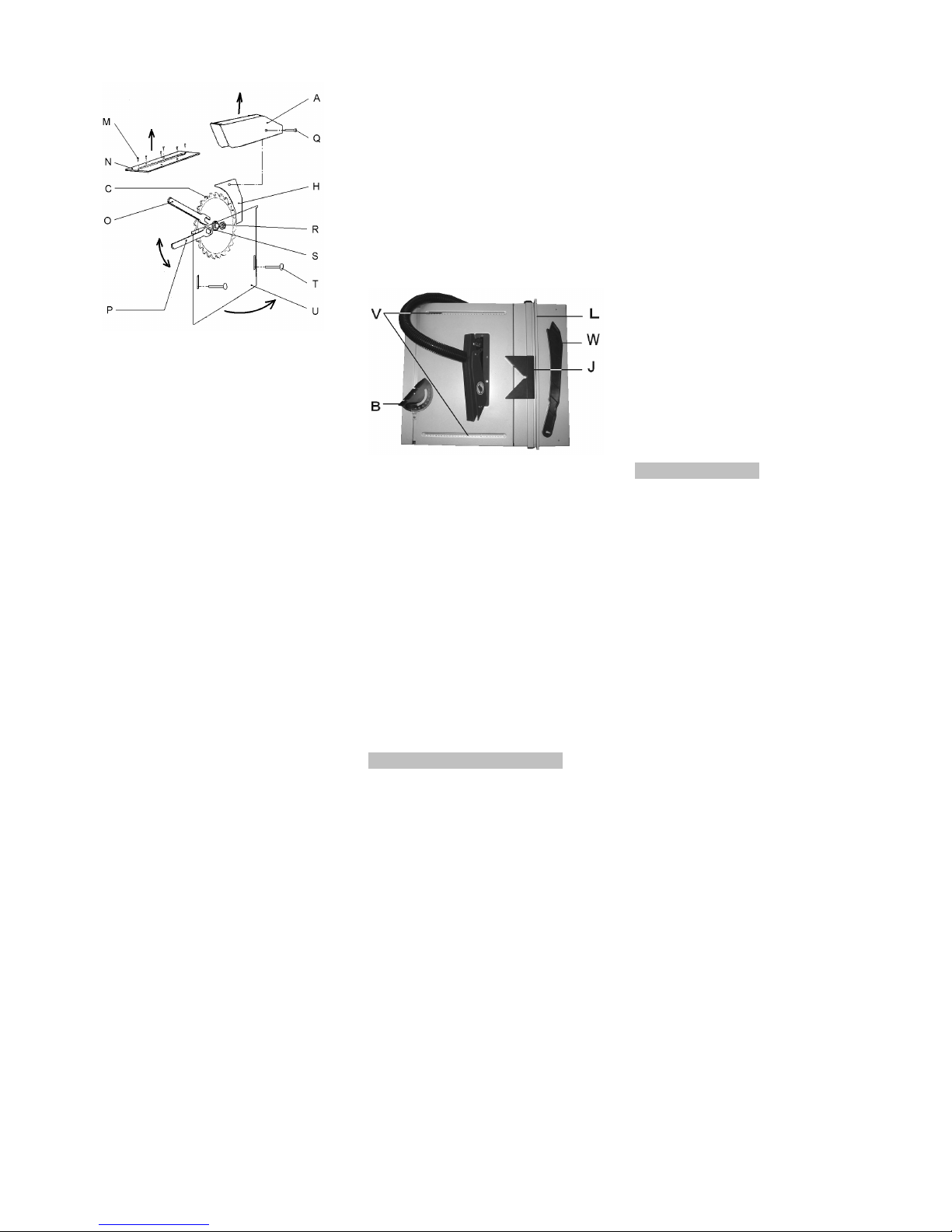

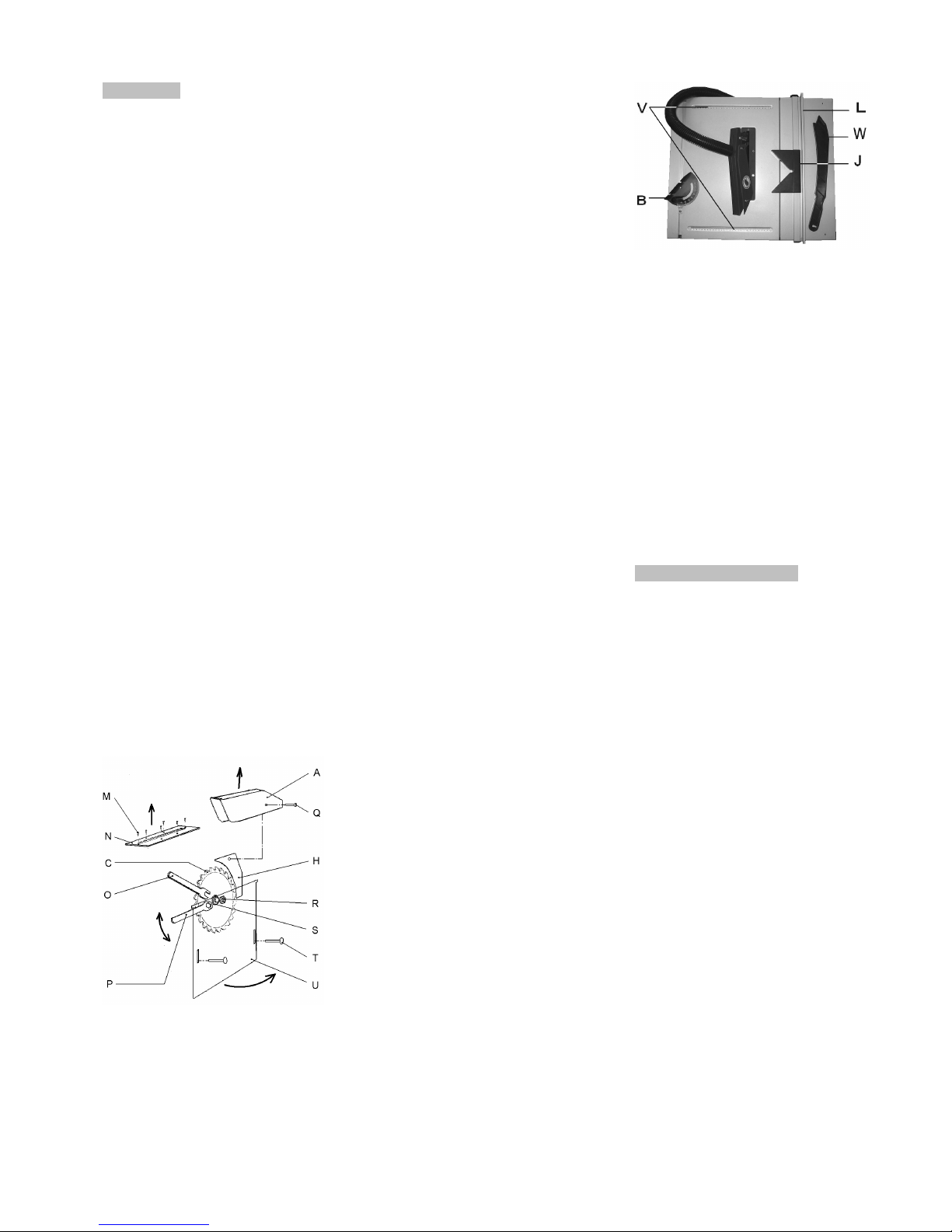

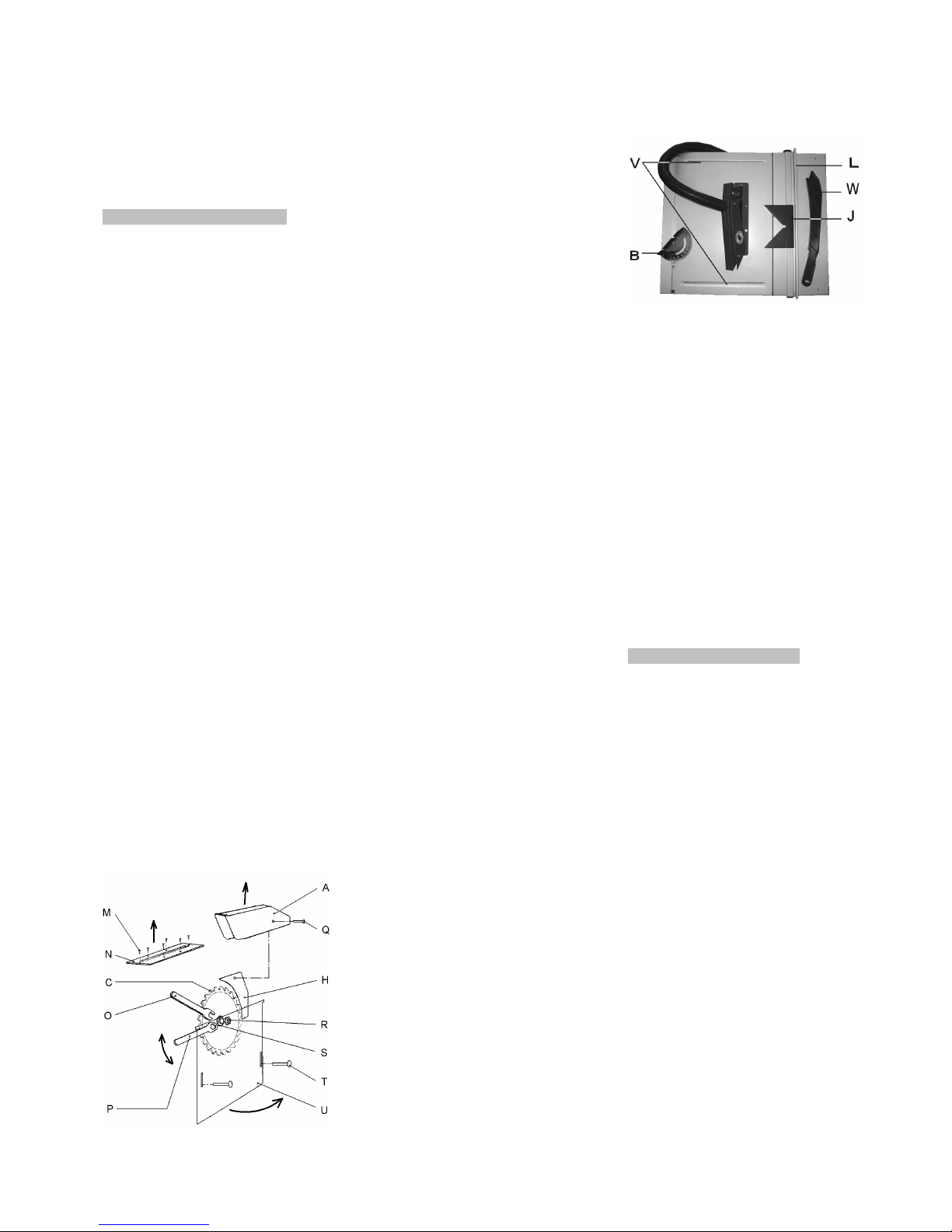

Changing saw blade
Mounting the raving knife
Mounting the saw guard
Rising and tilting sawblade
Rip fence setup
Mitre gauge setup

8. Maintenance and inspection

9. Troubleshooting

10. Environmental protection

11. Available accessories

12. „Safe operation”........ appendix A

1. Declaration of conformity

On our own responsibility we
hereby declare that this product
complies with the regulations* listed
on page 2.

Designed in consideration with the
standards**. CE type
examination*** performed by****.

2. Warranty

The Seller guarantees that the
supplied product is free from
material defects and manufacturing
faults. This warranty does not cover
any defects which are caused,
either directly or indirectly, by
incorrect use, carelessness,
accidental damage, repair,
inadequate maintenance or
cleaning and normal wear and tear.

Guarantee and/or warranty claims
must be made within twelve months
from the date of purchase (date of
invoice). Any further claims shall be
excluded.

This warranty includes all guarantee
obligations of the Seller and
replaces all previous declarations
and agreements concerning
warranties.

The warranty period is valid for
eight hours of daily use. If this is
exceeded, the warranty period shall
be reduced in proportion to the
excess use, but to no less than
three months.

Returning rejected goods requires
the prior express consent of the
Seller and is at the Buyer’s risk and
expense.

Further warranty details can be
found in the General Terms and
Conditions (GTC). The GTC can be
viewed at www.jettools.com or can
be sent by post upon request.

The Seller reserves the right to
make changes to the product and
accessories at any time.

3. Safety

3.1 Authorized use

This machine is designed for
sawing wood, wood derived
materials as well as similar to be
machined hard plastics only.

Machining of other materials is not
permitted and may be carried out in
specific cases only after consulting
with the manufacturer.

No metal work pieces may be
machined.

The workpiece must allow to safely
be loaded, supported and guided.

The proper use also includes
compliance with the operating and
maintenance instructions given in
this manual.

The machine must be operated only
by persons familiar with its
operation, maintenance and repair
and who are familiar with its
hazards.

The required minimum age must be
observed

The machine must only be used in
a technically perfect condition.

When working on the machine, all
safety mechanisms and covers
must be mounted.

In addition to the safety
requirements contained in this
operating instructions and your
country’s applicable regulations,
you should observe the generally
recognized technical rules
concerning the operation of
woodworking machines.

Any other use exceeds
authorization.
In the event of unauthorized use of
the machine, the manufacturer
renounces all liability and the
responsibility is transferred
exclusively to the operator.

3.2 General safety notes

Woodworking machines can be
dangerous if not used properly.
Therefore the appropriate general
technical rules as well as the
following notes must be observed.

4

Read and understand the entire
instruction manual before
attempting assembly or operation.
Keep this operating instruction
close by the machine, protected
from dirt and humidity, and pass it
over to the new owner if you part
with the tool.

No changes to the machine may be
made.

Daily inspect the function and
existence of the safety appliances
before you start the machine.
Do not attempt operation in this
case, protect the machine by
unplugging the mains cord.

Remove all loose clothing and
confine long hair.

Before operating the machine,
remove tie, rings, watches, other
jewellery, and roll up sleeves above
the elbows.

Wear safety shoes; never wear
leisure shoes or sandals.

Always wear the approved working
outfit

- safety goggles

- ear protection

- dust protection
Do not wear gloves while operating

this machine.
For the safe handling of sawblades

wear work gloves.
Use suitable table extensions and

supporting aids for difficult to
handle or long work pieces.

Observe the chapter “save
operation” in this manual.

Check the correct rotation of the
sawblade before operating the
machine.

Do not start cutting operation until
sawblade is at full speed.

Do not use side pressure to stop
rotating blade.

Always hold and guide the work
pieces safely during machining.

Pay particular attention to
instructions on reducing the risk of
kickback.

The supplied raving knife must
always be used. Adjust the space
between raving knife and sawblade
teeth to be 2 to 5mm.

Do not perform operations for which
the tool has not been designed for,
e.g. do not use this table saw to cut
logs or firewood.

Insure that the work piece does not
roll when cutting round pieces.
Use suitable table extensions and
supporting aids for difficult to
handle work pieces.

Do not perform any operation
freehand.

Never reach around or over the saw
blade.

Always use the mitre gauge for
cutting off.

When ripping narrow work pieces

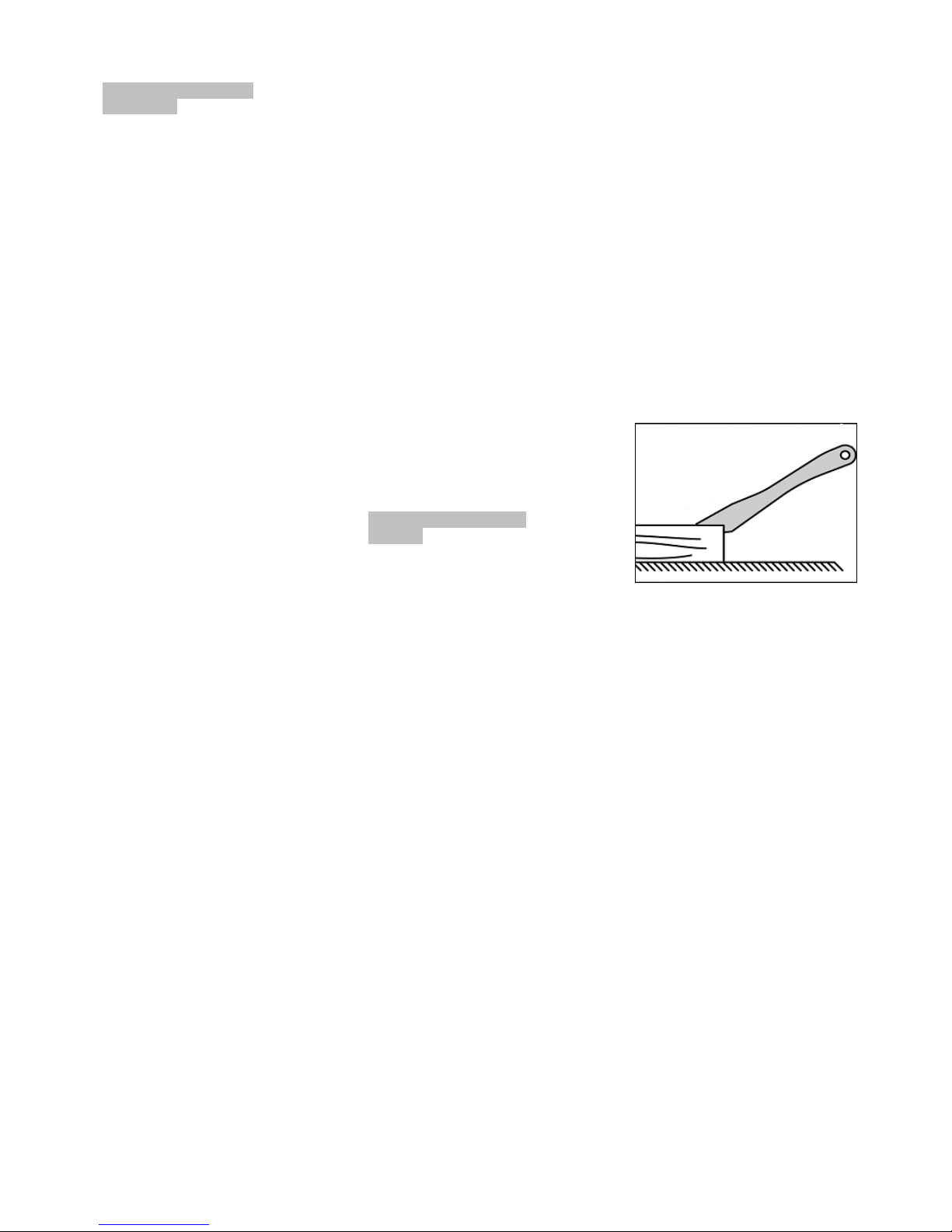

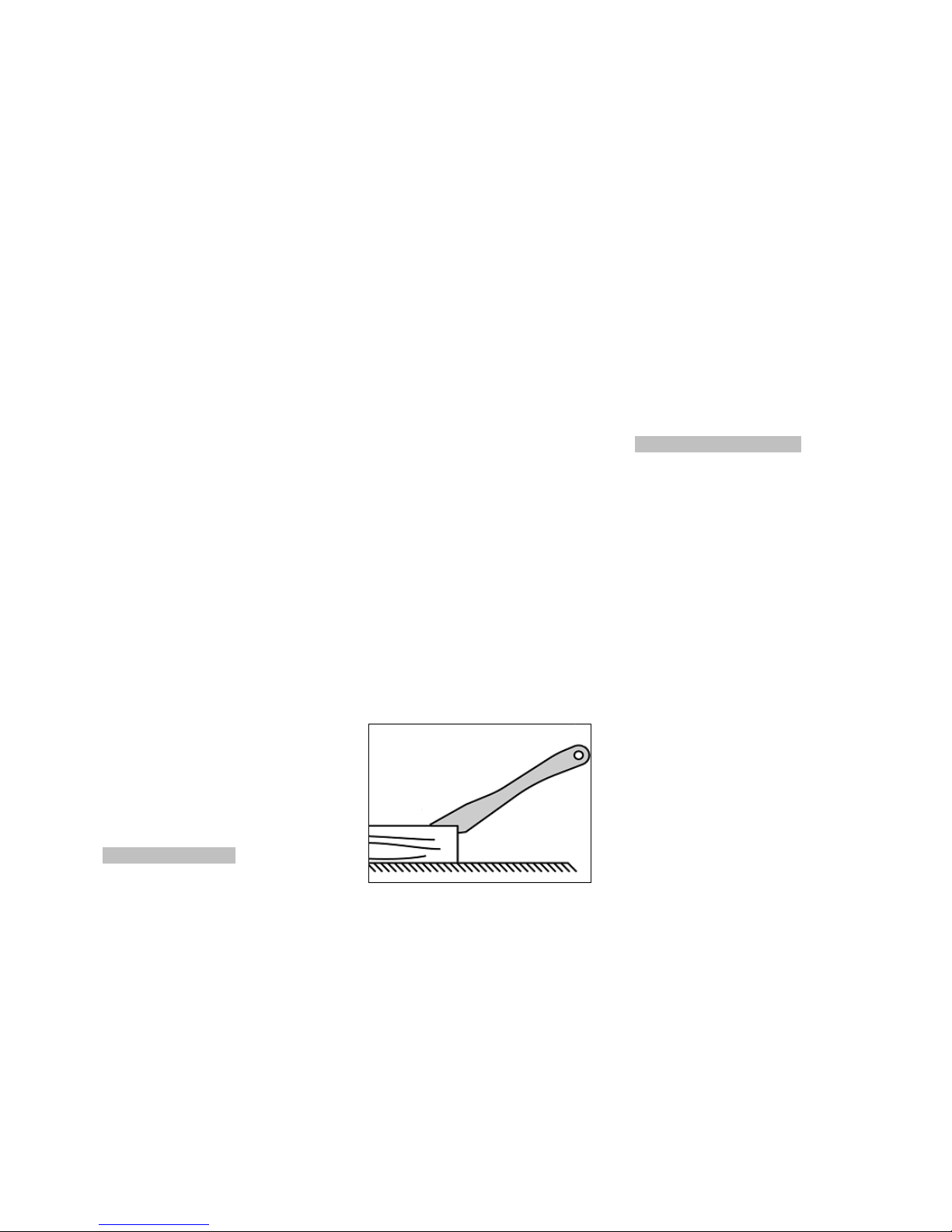

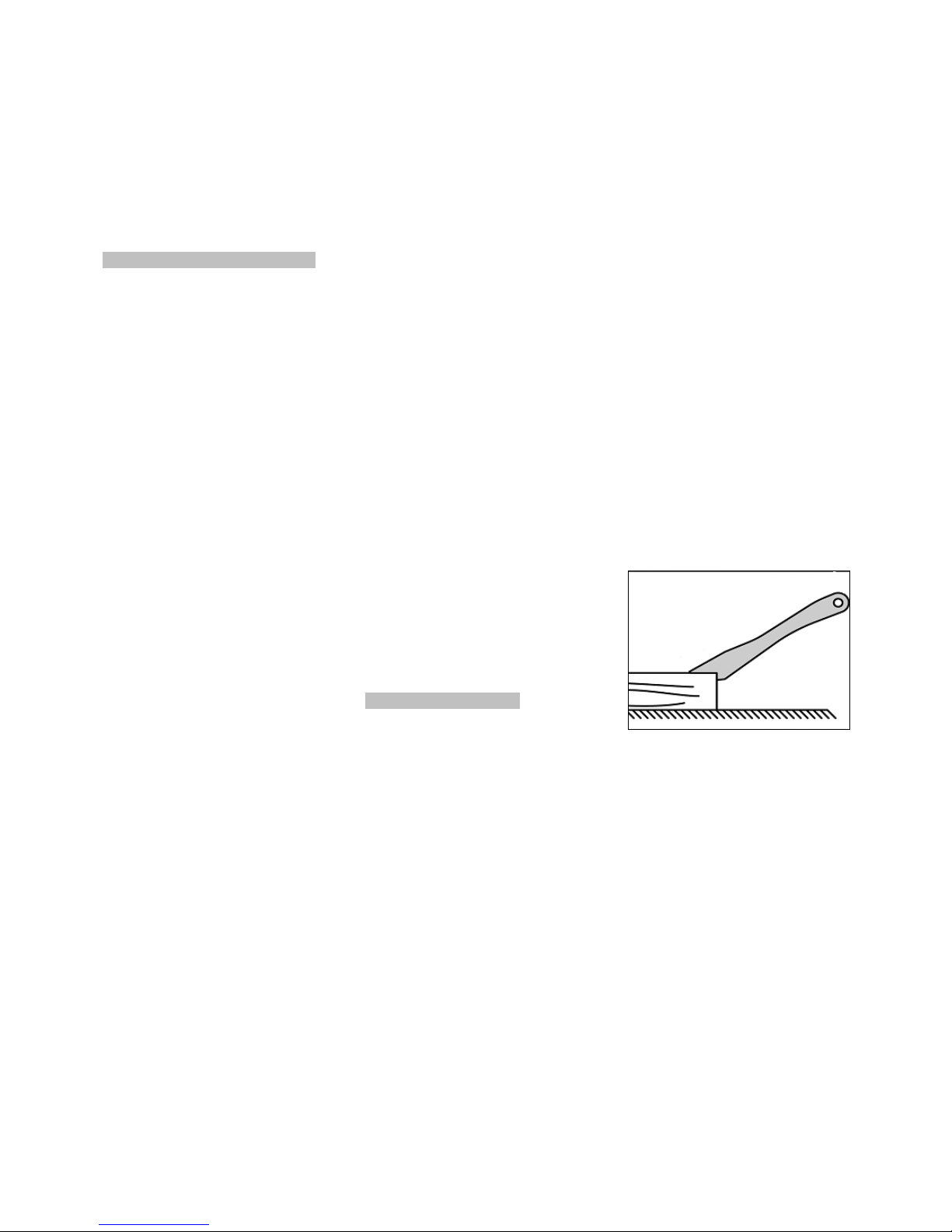

(smaller than 120mm) use as push­stick or push-wood.

Push stick or push wood must stay
with the machine when tool is
stored and not in use.

Make sure that small cut off work
pieces will not be caught and
thrown away by the rising saw
blade teeth.

Remove cut and jammed work
pieces only when motor is turned off
and the machine is at a complete
standstill.

The use of dado-blades and groove
cutters is not permissible.

Install the machine so that there is
sufficient space for safe operation
and work piece handling.

Keep the inside of the cabinet clear
of sawdust and wood chips. Make
sure the motor fan and fan cover
are kept clear of sawdust.

Keep work area well lighted.
The machine is designed to operate

in closed rooms and must be
placed stable on firm and levelled
ground.

Make sure that the power cord does
not impede work and cause people
to trip.

Never use the power cord to carry
the tool.
Do not expose the power cord to
heat, oil or any sharp corners.
Do not pull the cord to unplug.

If the tool is used outdoor, make
sure that the extension cord is rated
for outdoor use.

Keep the floor around the machine
clean and free of scrap material, oil
and grease.

Stay alert!
Give your work undivided attention.
Use common sense.

Pull the mains plug if the tool is not
in use.

Pull the mains plug prior to any
maintenance or a change of
accessory (e.g. sawblade).

Before starting the machine make
sure that operating and measuring
tools are removed from the
machine.

Keep an ergonomic body position.
Maintain a balanced stance at all
times.

Do not operate the machine when
you are tired.
Do not operate the machine under
the influence of drugs, alcohol or
any medication. Be aware that
medication can change your
behaviour.

Keep children and visitors a safe
distance from the work area.

Never reach into the machine while
it is operating or running down.

Never leave a running machine
unattended.
Before you leave the workplace
switch off the machine.

Do not operate the electric tool near
inflammable liquids or gases.
Observe the fire fighting and fire
alert options, for example the fire
extinguisher operation and place.

Do not use the machine in a dump
environment and do not expose it to
rain.

Wood dust is explosive and can
also represent a risk to health.
Dust form some tropical woods in
particular, and from hardwoods like
beach and oak, is classified as a
carcinogenic substance.
Always use a suitable dust
extraction device

Before machining, remove any nails
and other foreign bodies from the
work piece.

Specifications regarding the
maximum or minimum size of the
work piece must be observed.

Do not force the power tool. It will
do a better and safer job and give
you much better service if it is used
at the rate for which it was
designed.

Do not remove chips and work
piece parts until the machine is at a
complete standstill.

Never operate with the guards not
in place – serious risk of injury!

Do not stand on the machine.

5

Connection and repair work on the
electrical installation may be carried
out by a qualified electrician only.

Always unwind any extension cords
fully.

Have a damaged or worn cord
replaced immediately.

Do not use the machine when the
ON-OFF switch does not operate
correctly.

The use of accessories other than
those recommended in this manual
can create a safety hazard.

Make all machine adjustments or
maintenance with the machine
unplugged from the power source.

When installing a new sawblade
make sure that it matches the
raving knife.
The raving knife thickness must be
in between sawblade body
thickness and width of cut.

Make sure that the sawblade is
suitable for the work piece material
to be cut.

Use only sawblades according to
EN 847-1
Never use sawblades made from
High Speed Steel (HSS).

Remove defective sawblades
immediately.

A worn table insert must be
replaced.

3.3 Remaining hazards

When using the machine according
to regulations some remaining
hazards may still exist

The moving sawblade in the work
area can cause injury.

Broken saw blades can cause
injuries.

Thrown work pieces can lead to
injury

Wood chips and sawdust can be
health hazards. Be sure to wear
personal protection gear such as
safety goggles ear- and dust
protection.
Use a suitable dust exhaust system.

The use of incorrect mains supply
or a damaged power cord can lead
to injuries caused by electricity.

4. Machine specifications

4.1 Technical data JTS-8

Machine Table 513x400 mm
Table with extensions 513x570mm
Sawblade diameter 205 mm
Blade bore diameter 16 mm
Blade speed 50Hz 2950 rpm
(60Hz 3550 rpm)

Cutting height at 90°/45° 43 / 36 mm
Tilting range of blade 90°- 45°
Dust port diameter 31mm
Weight 20 kg

Mains 230V ~1/N/PE 50(60)Hz
Motor input power 720W S2-30min
Reference current 3,5 A
Extension cord (H07RN-F)3x1,5mm²
Installation fuse protection 10A
Isolation class I

4.2 Noise emission

Acoustic power level
(according to EN ISO 3746):
Idling LwA 87,4 dB (A)

Acoustic pressure level
(according to EN ISO 11202):
Idling LpA 74,4 dB (A)

The specified values are emission
levels and are not necessarily to be
seen as safe operating levels
This information is intended to allow
the user to make a better estimation
of the hazards and risks involved.

4.3 Content of delivery

Table extensions
Rip fence
Mitre gauge
45° Mitre slide
Sawblade dia 205mm
Raving knife
Saw guard
Dust connection hose and Y­adapter
Push stick
Operating tools
Operating manual
Spare parts list

4.4 Description of machine

Fig 1

A…...Saw guard
B…..Mitre gauge
C…..Sawblade
D…..Blade tilting hand wheel
E…..On/Off switch
F…..Blade rising hand wheel
G…..Dust connection hose
H…..Raving knife
I…...Table extension
J…...45° Mitre slide
K…..Support legs, adjustable
L…..Rip fence

5. Transport and start up

5.1 Transport and installation

Never lift the tool on it’s guards.
The sawblade must be covered by

the saw guard during transport.
The machine is designed to operate

in closed rooms and must be
placed stable on a firm and levelled
surface.
The machine can be bolted down if
required.

For packing reasons the machine is
not completely assembled.

5.2 Assembly

If you notice any transport damage
while unpacking, notify your
supplier immediately. Do not
operate the machine!

Dispose of the packing in an
environmentally friendly manner.

Clean all rust protected surfaces
with a mild solvent.

Place the machine on a levelled
surface.

6

Mounting of table extension

Mount the table extension (I) either
left or right of the machine table.
Unfold the support legs and adjust
them in height.

Mounting of rip fence

Mount the rip fence (L) to the
machine table and adjust it with the
help of the two scales.

5.3 Dust connection

Before initial operation, the machine
must be connected to a dust
extractor.

Attach the connecting hose (G).
A 31mm inside diameter dust

collection hose can be connected.

5.4 Mains connection

Mains connection and any
extension cords used must comply
with applicable regulations.

The mains voltage and frequency
must comply with the information
on the machine licence plate.

The mains connection must have a
10A surge-proof fuse.

Only use connection cables marked
H07RN-F

Connections and repairs to the
electrical equipment may only be
carried out by qualified electricians.

5.5 Starting operation

You can start the machine with the
green on button (E). The red button
on the main switch stops the
machine.

6. Machine operation
Correct working position:

In front of the machine standing out
of the line of cutting (danger zone).

Work piece handling:

Hands placed flat on the work piece
outside the cutting area.
Feed the work piece towards the
saw blade in the direction of the
saw line. Push the work piece
steadily forward; complete the cut
as a single movement.

Support long and wide work pieces
with helping roller stands.

Operating hints:
Always observe the safety
instructions and adhere to the
current regulations.

Ensure that the saw blade
protective cover is in the correct
position before you start sawing.

The cutting blade must first reach
the maximum rpm before cutting
may begin.

Attention:

The condition of the blade should
be checked before each machining
process.
Work only with a sharp and flawless
sawblade.

Never use a sawblade rated with a
blade speed lower than the
machine.

Use a suitable wedge to prevent
round timber from turning under the
pressure of the cut

Use suitable table extensions and
supporting aids for difficult to
handle work pieces.

Always hold and guide the work
pieces safely during machining.

Do not perform any operation
freehand.

Do not perform any grooving,
tenoning or splitting operations on
this machine.

When ripping narrow work pieces
(width less than 120mm) use a
push-stick (Fig 2) or push-wood.

Fig 2

Make sure that small cut off work
pieces will not be caught and
thrown away by the rising saw
blade teeth.

Remove cut and jammed work
pieces only when motor is turned off
and the machine is at a complete
standstill.

Pay particular attention on reducing
the risk of kickback.

The supplied raving knife and saw
blade protective cover must always
be used.
Inspect for correct adjustments.

For the authorized use of the
machine observe the appendix A
“safe operation“
(on the last pages of this
operating manual)

A.1.: Ripping
A.2.: Ripping of narrow stock
A.3.: Crosscutting on rip fence
A.4.: Bevel cutting
A.5.: Mitre cutting
A.6.: Ripping of big board

7. Setup and adjustments
General note:
Setup and adjustment work may

only be carried out after the
machine is protected against
accidental starting by pulling the
mains plug.

7.1 Changing sawblade

The sawblade has to meet the
technical specification.

Use only sawblades according to
EN 847-1

Check sawblade for flaws (cracks,
broken teeth, bending) before
installation. Do not use faulty
sawblades.

The sawblade teeth must point in
cutting direction (down)

Always wear suitable gloves when
handling sawblades.

WARNING:
When installing or changing saw
blade, always disconnect saw from
power source, unplug!

Remove the saw guard (A) and the
table insert (N).

Remove the 2screws (T), slide the
cover (U) up and open it.

Using the wrenches provided (O; P,
Fig 3), loosen the arbor nut(R) while
stopping the flange(S) against
rotation.

7

Fig. 3

Remove the arbor nut and flange.
Place blade(C) on arbor shaft

making sure teeth point down at the
front of the saw.

Reinstall flange and arbor nut and
securely tighten.

Reinstall the table insert and the
saw guard.

7.2 Mounting the raving knife

The supplied raving knife must
always be used.

Disconnect saw from power source,
unplug!

Adjust the space between sawblade
teeth and raving knife to be 2 to
5mm.

7.3 Mounting the saw guard

The saw guard (A) must always be
used.

The saw guard must be lowered to
the work piece to minimise the
amount of exposed teeth.

Attach the saw guard to the raving
knife (H) with the screw (Q).

7.4 Rising and tilting of sawblade

Setup adjustments of the sawblade
shall never be performed when the
machine is running.

Use the front hand wheel (F) to
raise the sawblade.

Use the left hand wheel (D) to tilt
the sawblade.

Start the machine with care.

7.5 Rip fence setup

Setup adjustments shall never be
performed when the machine is
running.

Mount the rip fence (L) to the
machine table and adjust it with the
help of the two scales (V).

When ripping narrow work pieces
(width less than 120mm) use a
push-stick (W, Fig 4) or a push­wood.

Fig.4

7.6 Mitre gauge setup

Mitre gauge setup shall never be
performed when the machine is
running.

Use a gauge to exactly set up for
90°.

Start the machine with care.
Note:

To guide small workpieces, add a
wooden board to the miter gauge,
to go closer to the sawblade.

8. Maintenance and inspection
General notes:

Maintenance, cleaning and repair
work may only be carried out
after the machine is protected
against accidental starting by
pulling the mains plug.

Repair and maintenance work on
the electrical system may only be
carried out by a qualified electrician.

Consult a qualified repair shop if a
malfunction or damage occurs to
this tool, including sawblades and
guards.

Cleaning:

Clean the machine regularly.
Inspect the proper function of the

dust extraction daily.

Keep the inside of the cabinet clear
of sawdust and wood chips. Make
sure the motor fan and fan cover
are also kept clear of sawdust.

All protective and safety devices
must be reattached immediately
after completed cleaning, repair and
maintenance work.

Defective safety devices must be
replaced immediately.

Saw blades:

The servicing of saw blades should
only be performed by a trained
person.

Defective safety devices must be
replaced immediately.

Check saw blades regularly for
faults. Replace a defective
sawblades immediately.

9. Trouble shooting
Motor doesn’t start

*No electricity­check mains and fuse.

*Defective switch, motor or cord­consult an electrician.

Machine vibrates excessively
*Stand on uneven floor-

adjust stand for even support.
*dust on saw flanges-

clean saw arbor and flanges.
*defective sawblade -

replace sawblade immediately

Cut is not accurately square

*Mitre gauge not adjusted correctly­check with square and adjust.

Material binds blade when
ripping

*Fence not aligned with mitre slot­check and adjust rip fence.

*Wrapped wood­select another piece of wood.

*Excessive feedrate­reduce feedrate.

Material kicked back from
blade

*Fence not aligned with sawblade­check rip fence and adjust.

*Raving knife not in place­high danger, mount immediately
with guard.

8

Cutting surfaces is bad

*Wrong sawblade used
*Blade mounted backwards
*resin collection on sawblade
*sawblade is dull
*work piece inhomogeneous
*Feed pressure too high­Do not force the work piece.

10. Environmental protection

Protect the environment.
Your appliance contains valuable

materials which can be recovered or
recycled. Please leave it at a
specialized institution.

11. Available accessories

Refer to the JET-Pricelist
for various saw blades.

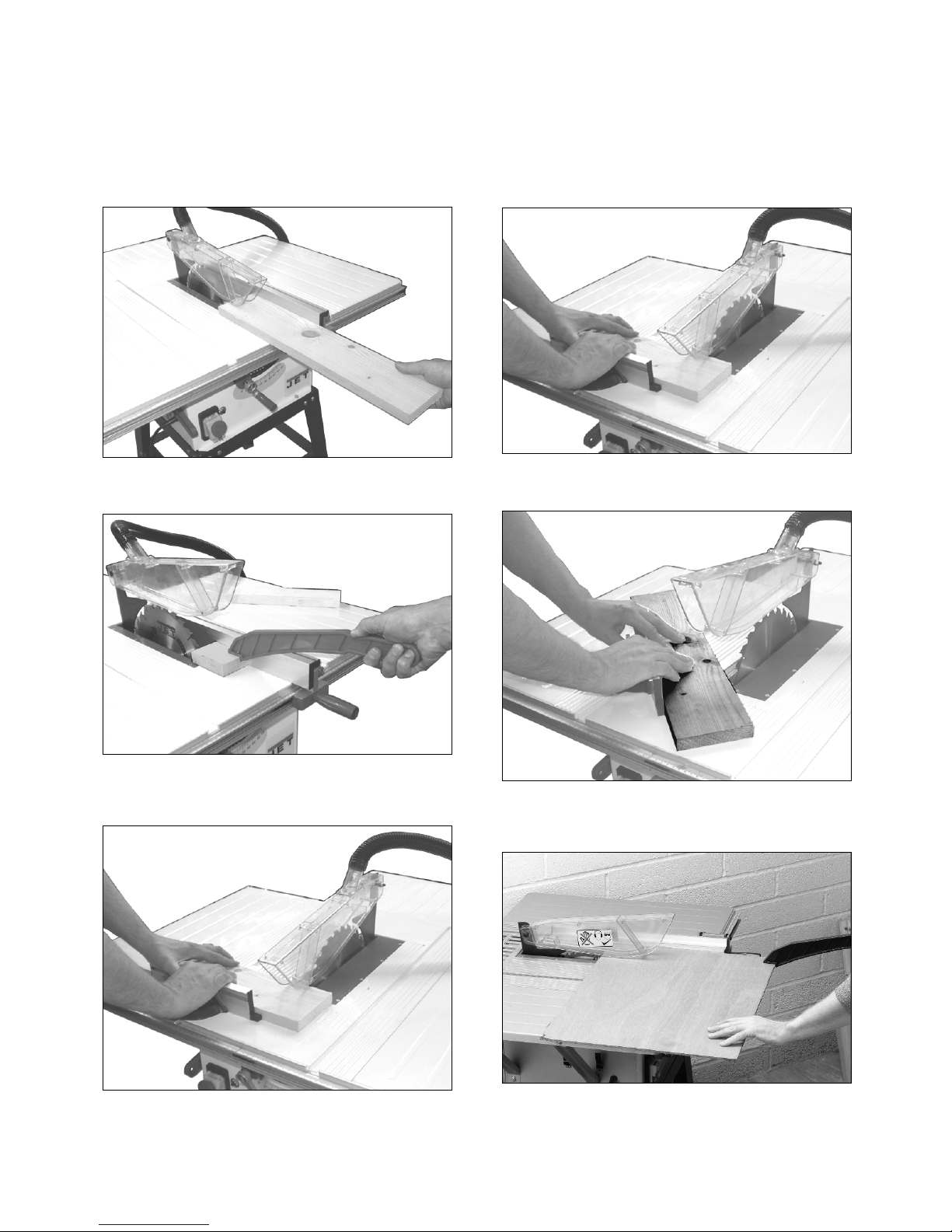

12. Safe operation

See appendix A (on the last pages
of this operating manual)

A.1.: Ripping
A.2.: Ripping of narrow stock
A.3.: Crosscutting on rip fence
A.4.: Bevel cutting
A.5.: Mitre cutting
A.6.: Ripping of big board

9

DE - DEUTSCH

Gebrauchsanleitung

Sehr geehrter Kunde,
vielen Dank für das Vertrauen, welches Sie uns beim Kauf Ihrer neuen JET-Maschine entgegengebracht haben. Diese

Anleitung ist für den Inhaber und die Bediener zum Zweck einer sicheren Inbetriebnahme, Bedienung und Wartung der
Tischkreissäge JTS-8 erstellt worden. Beachten Sie bitte die Informationen dieser Gebrauchsanleitung und der beiliegenden
Dokumente. Lesen Sie diese Anleitung vollständig, insbesondere die Sicherheitshinweise, bevor Sie die Maschine
zusammenbauen, in Betrieb nehmen oder warten. Um eine maximale Lebensdauer und Leistungsfähigkeit Ihrer Maschinen zu
erreichen befolgen Sie bitte sorgfältig die Anweisungen.

Inhaltsverzeichnis

1. Konformitätserklärung

2. Garantieleistungen

3. Sicherheit

Bestimmungsgemäße
Verwendung
Allgemeine Sicherheitshinweise
Restrisiken

4. Maschinenspezifikation
Technische Daten
Schallemission
Lieferumfang
Beschreibung der Maschine

5. Transport und
Inbetriebnahme

Transport und Aufstellung
Montage
Absaug Anschluss
Elektrischer Anschluss
Inbetriebnahme

6. Betrieb der Maschine

7. Rüst- und Einstellarbeiten

Montage des Sägeblattes
Montage des Spaltkeils
Montage der Sägeschutzhaube
Sägeblatt Verstellung
Parallelanschlag Einstellung
Gehrungsanschlag Einstellung

8. Wartung und Inspektion

9. Störungsabhilfe

10. Umweltschutz

11. Lieferbares Zubehör

12. „sicheres Arbeiten“..... Anhang A

1. Konformitätserklärung

Wir erklären in alleiniger
Verantwortlichkeit, dass dieses
Produkt mit den auf Seite 2
angegebenen Richtlinien*
übereinstimmt. Bei der Konstruktion
wurden folgende Normen**
berücksichtigt und eine EG­Baumusterprüfung *** von ****
durchgeführt.

2. Garantieleistungen

Der Verkäufer garantiert, dass das
gelieferte Produkt frei von Material­und Fertigungsfehlern ist. Diese
Garantie trifft nicht auf jene Defekte
zu, welche auf direkten oder
indirekten, nicht fachgerechten
Gebrauch, Unachtsamkeit,
Unfallschaden, Reparatur,
mangelhafte Wartung bzw.
Reinigung sowie normalen
Verschleiß zurückzuführen sind.

Garantie- bzw. Gewährleistungs­ansprüche müssen innerhalb von 12
Monaten ab dem Verkaufsdatum
(Rechnungsdatum) geltend gemacht
werden. Weitergehende Ansprüche
sind ausgeschlossen.

Die vorliegende Garantie umfasst
sämtliche Garantieverpflichtungen
seitens des Verkäufers und ersetzt
alle früheren Erklärungen und
Vereinbarungen betreffend
Garantien.

Die Garantiefrist gilt für eine tägliche
Betriebszeit von 8 Stunden. Wird
diese überschritten, so verkürzt sich
die Garantiefrist proportional zur
Überschreitung, jedoch höchstens
auf 3 Monate.

Die Rücksendung beanstandeter
Ware bedarf der ausdrücklichen
vorherigen Zustimmung vom
Verkäufer und geht auf Kosten und
Gefahr des Käufers.

Die ausführlichen Garantieleistungen
sind den Allgemeinen
Geschäftsbedingungen (AGB) zu
entnehmen. Die AGB sind unter
www.jettools.com einzusehen oder
werden auf Anfrage per Post
zugestellt.

Der Verkäufer behält sich das Recht
vor, jederzeit Änderungen am
Produkt und Zubehör vorzunehmen.

3. Sicherheit

3.1 Bestimmungsgemäße
Verwendung

Die Maschine ist zum Sägen von
Holz und Holzersatzstoffen, sowie
ähnlich zu bearbeitenden harten
Kunststoffen geeignet.
Die Bearbeitung anderer Werkstoffe
ist nicht zulässig bzw. darf in
Sonderfällen nur nach Rücksprache
mit dem Maschinenhersteller
erfolgen.

Es dürfen keine metallischen
Werkstoffe bearbeitet werden.

Es dürfen nur Werkstücke bearbeitet
werden welche sicher aufgelegt und
geführt werden können.

Die bestimmungsgemäße
Verwendung beinhaltet auch die
Einhaltung der vom Hersteller
angegebenen Betriebs- und
Wartungsanweisungen.

Die Maschine darf ausschließlich von
Personen bedient werden, die mit
Betrieb und Wartung vertraut und
über die Gefahren unterrichtet sind.
Das gesetzliche Mindestalter ist
einzuhalten.

Die Maschine nur in technisch
einwandfreiem Zustand benutzen.

Beim Arbeiten an der Maschine
müssen sämtliche
Schutzeinrichtungen und
Abdeckungen montiert sein.

Neben den in der
Gebrauchsanleitung enthaltenen
Sicherheitshinweisen und den
besonderen Vorschriften Ihres
Landes sind die für den Betrieb von
Holzbearbeitungsmaschinen
allgemein anerkannten
fachtechnischen Regeln zu beachten.

Jeder darüber hinaus gehende
Gebrauch gilt als nicht
bestimmungsgemäß. Für daraus
resultierende Schäden haftet der
Hersteller nicht. Das Risiko trägt
allein der Benutzer.

10

3.2 Allgemeine
Sicherheitshinweise

Holzbearbeitungsmaschinen können
bei unsachgemäßem Gebrauch
gefährlich sein. Deshalb ist zum
sicheren Betreiben die Beachtung der
zutreffenden Unfallverhütungs­vorschritten und der nachfolgenden
Hinweise erforderlich.

Lesen und verstehen Sie die
komplette Gebrauchsanleitung bevor
Sie mit Montage oder Betrieb der
Maschine beginnen.

Bewahren Sie die
Bedienungsanleitung, geschützt vor
Schmutz und Feuchtigkeit, bei der
Maschine auf, und geben Sie sie an
einen neuen Eigentümer weiter.

An der Maschine dürfen keine
Veränderungen, An- und Umbauten
vorgenommen werden.

Überprüfen Sie täglich vor dem
Einschalten der Maschine die
einwandfreie Funktion und das
Vorhandensein der erforderlichen
Schutzeinrichtungen.

Festgestellte Mängel an der
Maschine oder den
Sicherheitseinrichtungen sind zu
melden und von den beauftragten
Personen zu beheben.
Nehmen Sie die Maschine in solchen
Fällen nicht in Betrieb, sichern Sie
die Maschine gegen Einschalten
durch Ziehen des Netzsteckers.

Zum Schutz von langem Kopfhaar
Mütze oder Haarnetz aufsetzen.

Enganliegende Kleidung tragen,
Schmuck, Ringe und Armbanduhren
ablegen.

Tragen Sie Schutzschuhe, keinesfalls
Freizeitschuhe oder Sandalen.

Verwenden Sie die durch
Vorschriften geforderte persönliche
Schutzausrüstung

- Augenschutz

- Gehörschutz

- Staubschutz
Beim Arbeiten an der Maschine

keine Handschuhe tragen.
Zum Handhaben des Sägeblattes

geeignete Arbeitshandschuhe tragen.
Verwenden Sie bei den Arbeiten mit

längeren Werkstücken geeignete
Tischverlängerungen, Rollbahnen,
etc.

Beachten Sie das in dieser
Betriebsanleitung enthaltene Kapitel
zu den Sicheren Arbeitsweisen.

Prüfen Sie die korrekte Drehrichtung
des Sägeblattes bevor Sie die
Maschine in Betrieb nehmen.

Das Sägeblatt muss erst die volle
Drehzahl erreichen, bevor Sie mit
dem Sägen beginnen.

Das Stoppen des Sägeblattes durch
seitlichen Druck ist nicht zulässig.

Achten Sie auf die Vermeidung von
Werkstückrückschlag.

Der Spaltkeil und die
Sägeschutzhaube müssen immer
verwendet werden. Der Abstand
zwischen Sägeblatt und Spaltkeil
muss zwischen 2 und 5mm
betragen.

Verwenden Sie das Werkzeug nicht
für Zwecke, für die es nicht
konstruiert ist, benutzen Sie z.B.
keine Tischkreissäge zum Schneiden
von Baumästen.

Beim Sägen von Rundholz das
Werkstück gegen Verdrehen sichern.
Beim Sägen von unhandlichen
Werkstücken geeignete Hilfsmittel
zum Abstützen verwenden.

Es ist darauf zu achten dass alle
Werkstücke beim Bearbeiten sicher
gehalten und sicher geführt werden.

Sägen Sie niemals aus der freien
Hand.

Querschnitte nur mit
Gerungsanschlag vornehmen.

Greifen Sie nie über oder um das
Sägeblatt herum.

Bei Längsschneiden von schmalen
Werkstücken (schmäler als 120mm)
Schiebestock und Schiebeholz
verwenden.

Der Schiebestock bzw. das
Schiebeholz sollten bei
Nichtgebrauch stets zusammen mit
der Tischkreissäge aufbewahrt
werden.

Stellen Sie sicher dass
abgeschnittenes Material nicht von
den aufsteigenden Sägezähnen
erfasst und hochgeschleudert wird.

Die Verwendung von Wanknut­Sägeblättern oder Nutfräsern ist nicht
zulässig.

Abgesägte, eingeklemmte
Werkstücke nur bei ausgeschaltetem
Motor und Stillstand des Sägeblattes
entfernen.

Darauf achten dass die Motor­Lüftungsschlitze immer frei und
sauber sind.

Die Maschine so aufstellen, dass
genügend Platz zum Bedienen und
zum Führen der Werkstücke
gegeben ist.

Sorgen Sie für gute Beleuchtung.
Achten Sie darauf, dass die

Maschine standsicher auf festem und
ebenem Grund steht.

Beachten Sie dass die elektrische
Zuleitung nicht den Arbeitsablauf
behindert und nicht zur Stolperstelle
wird.

Tragen Sie das Werkzeug niemals
an der Netzleitung, und ziehen Sie
nicht an der Leitung, um den Stecker
aus der Steckdose zu ziehen. Halten
Sie die Leitung fern von Hitze, Öl und
scharfen Kanten.

Wenn Sie das Elektrowerkzeug im
Freien gebrauchen, achten Sie auf
die Verwendung einer für den
Aussengebrauch zugelassenen
Verlängerungsleitung.

Den Arbeitsplatz frei von Abfällen,
Ölen, Staub, behindernden
Werkstücken, etc. halten.

Seien Sie aufmerksam und
konzentriert. Gehen Sie mit Vernunft
an die Arbeit.

Ziehen Sie bei Nichtgebrauch des
Werkzeuges, vor jeder
Wartungsarbeit und beim Wechseln
von Zubehör wie z.B. Kreissäge­blättern in jedem Fall den
Netzstecker aus der Steckdose.

Stellen Sie stets sicher, dass
Werkzeugschlüssel und Einstell­werkzeuge entfernt sind, bevor Sie
das Elektrowerkzeug einschalten.

Bedienen Sie die Maschine nicht,
wenn Sie müde sind.

Achten Sie auf ergonomische
Körperhaltung.
Sorgen Sie für sicheren Stand und
halten Sie jederzeit das
Gleichgewicht.

Arbeiten Sie niemals unter dem
Einfluss von Rauschmitteln wie
Alkohol und Drogen an der
Maschine. Beachten Sie, dass auch
Medikamente Einfluss auf Ihr
Verhalten nehmen können.

Halten Sie Unbeteiligte,
insbesondere Kinder, vom
Gefahrenbereich fern.

Die laufende Maschine nie
unbeaufsichtigt lassen.
Vor dem Verlassen des
Arbeitsplatzes die Maschine
ausschalten.

11

Benützen Sie die Maschine nicht in
der Nähe von brennbaren
Flüssigkeiten oder Gasen.
Normales Bürstenfeuer könnte zur
Entzündung führen.

Beachten Sie die Brandmelde- und
Brandbekämpfungsmöglichkeiten
z.B. Standort und Bedienung von
Feuerlöschern.

Benutzen Sie die Maschine nicht in
feuchter Umgebung und setzen Sie
sie nicht dem Regen aus.

Achten Sie stets darauf, dass keine
zu große Staubkonzentration entsteht
– verwenden Sie stets eine geeignete
Absauganlage.
Holzstaub ist explosiv und kann
gesundheitsschädigend sein.
Insbesondere tropische Hölzer und
harte Hölzer wie Buche und Eiche
sind als krebserregend eingestuft.

Vor der Bearbeitung Nägel und
andere Fremdkörper aus dem
Werkstück entfernen.

Angaben über die min. und max.
Werkstückabmessungen müssen
eingehalten werden.

Die Maschine nicht überfordern.
Sie arbeitet viel besser und hält
länger, wenn sie der Leistung
entsprechend eingesetzt wird.

Späne und Werkstückteile nur bei
stehender Maschine entfernen.

Nicht auf der Maschine stehen.
Arbeiten an der elektrischen

Ausrüstung der Maschine dürfen nur
durch eine Elektrofachkraft
vorgenommen werden.

Verlängerungskabel immer ganz von
der Trommel abwickeln.

Tauschen Sie ein beschädigtes
Netzkabel sofort aus.

Niemals die Maschine benutzen
wenn der Ein-Ausschalter nicht
ordnungsgemäß funktioniert.

Der Gebrauch von anderen als in
dieser Gebrauchsanweisung
empfohlenen Zubehörteilen oder
Zusatzgeräten kann eine
Verletzungsgefahr darstellen.

Umrüst-, Einstell- und
Reinigungsarbeiten nur im
Maschinenstillstand und bei
gezogenem Netzstecker vornehmen.

Wenn Sie das Sägeblatt
auswechseln, achten Sie darauf,
dass die Schränkung des
Sägeblattes nicht schmäler und der
Grundkörper des Sägeblattes nicht
breiter ist, als die Dicke des
Spaltkeils.

Vergewissern Sie sich, dass das
ausgewählte Sägeblatt für das zu
bearbeitende Material geeignet ist.

Verwenden Sie nur Sägeblätter, die
EN 847-1 entsprechen.

Sägeblätter aus Schnellarbeitstahl
(HSS) dürfen nicht benutzt werden.

Schadhafte Sägeblätter sofort
ersetzen.

Eine verschlissene Tischeinlage
muss ersetzt werden.

3.3 Restrisiken
Auch bei vorschriftsmäßiger

Benutzung der Maschine bestehen
die nachfolgend aufgeführten
Restrisiken:

Verletzungsgefahr durch das frei
laufende Sägeblatt im
Arbeitsbereich.

Gefährdung durch Bruch des
Sägeblatts.

Gefährdung durch wegfliegende
Werkstückteile.

Gefährdung durch Lärm und Staub.
Unbedingt persönliche
Schutzausrüstung wie Augen­Gehör- und Staubschutz tragen.
Eine geeignete Absauganlage
einsetzen!

Gefährdung durch Strom, bei nicht
ordnungsgemäßer Verkabelung.

4. Maschinenspezifikation

4.1 Technische Daten JTS-8

Maschinentisch 513x400 mm
mit Tischverbreiterung 513x570mm
Sägeblattdurchmesser 205 mm
Sägeblattbohrung 16 mm
Drehzahl Sägeblatt 50Hz 2950 U/min
(60Hz 3550 U/min)
Schnitthöhe bei 90°/45° 43 / 36 mm
Blatt Schwenkbereich 90°- 45° links
Absaugstutzen für Schlauch 31mm
Gewicht 20 kg

Netzanschluss230V ~1/N/PE 50(60)Hz
Aufnahmeleistung 720W S2-30min
Betriebs Nennstrom 3,5 A
Anschlussleitung (H07RN­F)3x1,5mm²
Bauseitige Absicherung 10A
Schutzklasse I

4.2 Schallemission

Schalleistungspegel
(nach EN ISO 3746):
Leerlauf LwA 87,4dB(A)

Schalldruckpegel
(nach EN ISO 11202):
Leerlauf LpA 74,4 dB(A)

Die angegebenen Werte sind
Emissionspegel und sind nicht
notwendigerweise Pegel für sicheres
Arbeiten.
Sie sollen dem Anwender der
Maschine eine bessere Abschätzung
der Gefährdung und des Risikos
ermöglichen.

4.3 Lieferumfang

Tischverbreiterung
Parallelanschlag
Gehrungsanschlag
45° Gehrungslehre
Sägeblatt 205mm
Spaltkeil
Sägeschutzhaube
Verbindungsschlauch und Y-Stück
Schiebestock
Bedienwerkzeug
Gebrauchsanleitung
Ersatzteilliste

4.4 Beschreibung der Maschine

Fig. 1

A…...Sägeschutzhaube
B…..Gehrungsanschlag
C…..Sägeblatt
D…..Schwenkkurbel
E…..Ein/Aus Schalter
F…..Höhenkurbel

12

G….Verbindungsschlauch
H….Spaltkeil
I….Tischverbreiterung
J…...45° Gerhungslehre
K….Stützfüsse einstellbar
L…..Parallelanschlag

5. Transport und Inbetriebnahme

5.1.Transport und Aufstellung

Tragen Sie die Säge nicht an den
Schutzvorrichtungen.

Während des Transportes muss der
obere Teil des Sägeblattes
abgedeckt sein, z.B. durch die
Sägeschutzhaube.

Die Aufstellung der Maschine sollte
in geschlossenen Räumen erfolgen,
tischlerübliche Bedingungen in der
Werkstatt sind dabei ausreichend.

Die Aufstellfläche muss ausreichend
eben und belastungsfähig sein. Die
Maschine kann bei Bedarf auf der
Aufstellfläche befestigt werden.

Aus verpackungstechnischen
Gründen ist die Maschine nicht
komplett montiert.

5.2 Montage

Wenn Sie beim Auspacken einen
Transportschaden feststellen
benachrichtigen Sie umgehend Ihren
Händler. Nehmen Sie das Gerät
nicht in Betrieb!

Entsorgen Sie die Verpackung bitte
umweltgerecht.

Entfernen Sie das Rostschutzmittel
mit einem milden Lösungsmittel

Stellen Sie die Maschine auf eine
ebene Fläche.

Montage der Tischverbreiterung

Montieren Sie die Tischverbreiterung
(I) entweder links oder rechts vom
Maschinentisch. Klappen Sie die
Stützfüsse aus und stellen Sie diese
in der Höhe ein.

Montage des Parallelanschlags

Montieren Sie den Parallelanschlag
(L) und richten Sie ihn mit Hilfe
beider Skalen aus.

5.3 Absaug Anschluss

Die Maschine muss vor der
Inbetriebnahme an eine Absaugung
angeschlossen werden.

Montieren Sie den
Verbindungsschlauch (G).

Es ist ein Schlauchanschluss für
einen Schlauchinnendurchmesser
von 31mm vorgesehen.

5.4 Elektrischer Anschluss

Der kundenseitige Netzanschluss
sowie die verwendeten
Verlängerungsleitungen müssen den
Vorschriften entsprechen.

Die Netzspannung und Frequenz
müssen mit den
Leistungsschilddaten an der
Maschine übereinstimmen.

Die bauliche Absicherung muss 10A
betragen.

Verwenden Sie nur
Anschlussleitungen mit
Kennzeichnung H07RN-F.

Anschlüsse und Reparaturen der
elektrischen Ausrüstung dürfen nur
von einer Elektrofachkraft
durchgeführt werden.

5.5 Inbetriebnahme

Mit dem grünen Eintaster am
Hauptschalter (E) kann die Maschine
gestartet werden: Mit dem roten Aus­Taster kann die Maschine stillgesetzt
werden.

6. Betrieb der Maschine
Richtige Arbeitsstellung:

Vor der Maschine, außerhalb der
Schnittlinie (Gefahrenzone) stehend.

Werkstückhandhabung:

Hände außerhalb des
Schnittbereichs flach auf dem
Werkstück aufliegend.

Werkstück in Richtung der
Schnittlinie dem Sägeblatt zuführen.

Gleichmäßig vorschieben, nicht
verkanten, den Schnitt durchgehend
ausführen.

Breite und lange Werkstücke durch
Rollenböcke abstützen.

Bedienung:
Berücksichtigen Sie immer die
Sicherheitsanweisungen und
halten Sie sich an die geltenden
Vorschriften.

Gewährleisten Sie, dass die
Schutzhaube für das Sägeblatt in der
richtigen Position steht, bevor Sie mit
dem Sägen beginnen.

Das Sägeblatt muss erst die volle
Drehzahl erreichen, bevor Sie mit
dem Sägen beginnen können.

Achtung:

Kontrollieren Sie vor jeder
Bearbeitung zuerst den Zustand des
Sägeblattes.
Nur mit scharfem fehlerfreiem
Sägeblatt arbeiten!

Verwenden Sie keine Sägeblätter,
deren angegebene maximal Drehzahl
unterhalb der Maschinendrehzahl
liegt.

Rundholz gegen Drehen durch den
Schnittdruck sichern.

Es ist darauf zu achten dass alle
Werkstücke beim Bearbeiten sicher
gehalten und sicher geführt werden.

Sägen Sie niemals aus der freien
Hand.

Verwenden Sie die Tischkreissäge
nicht zum Falzen, Nuten und
Schlitzeschneiden.

Bei Längsschneiden von schmalen
Werkstücken (schmäler als 120mm)
Schiebestock und Schiebeholz
verwenden ( siehe Fig. 2)

Fig. 2

Stellen Sie sicher dass
abgeschnittenes Material nicht von
den aufsteigenden Sägezähnen
erfasst und hochgeschleudert wird.

Abgesägte, eingeklemmte
Werkstücke nur bei ausgeschaltetem
Motor und Stillstand des Sägeblattes
entfernen.

Achten Sie auf die Vermeidung von
Werkstückrückschlag.

Der Spaltkeil und die
Sägeschutzhaube müssen immer
verwendet werden.
Überprüfen Sie deren richtige
Einstellung.

Zur bestimmungsgemäßen
Verwendung der Maschine
beachten Sie auch den Anhang A
“Sicheres Arbeiten“
(auf den letzten Seiten der
Bedienungsanleitung)

13

A.1.: Längsschnitt
A.2.: Längsschnitt mit Schiebestock
A.3.: Querschnitt
A.4.: Schrägschnitt
A.5.: Gehrungsschnitt
A.6.: Längsschnitt von Platten

7. Rüst- und Einstellarbeiten
Allgemeine Hinweise:

Vor Rüst- und Einstellarbeiten
muss die Maschine gegen
Inbetriebnahme gesichert werden.
Netzstecker ziehen.

7.1 Montage des Sägeblattes

Das Sägeblatt muss den angegeben
technischen Daten entsprechen.

Verwenden Sie nur Sägeblätter, die
EN 847-1 entsprechen.

Das Sägeblatt vor dem Auflegen auf
Fehler überprüfen (Risse, schadhafte
Zähne, Verbiegung). Fehlerhafte
Sägeblätter nicht verwenden.

Achten Sie darauf, dass die Zähne
des Sägeblattes in Schnittrichtung
(abwärts) zeigen.

Zum Handhaben des Sägeblattes
immer geeignete Arbeitshandschuhe
tragen.

Der Sägeblattwechsel darf nur bei
gezogenem Netzstecker erfolgen.

Entfernen Sie die Sägeschutzhaube
(A, Fig. 3) und die Tischeinlage (N).

Entfernen Sie die Schrauben (T),
schieben Sie die Abdeckkappe (U)
etwas nach oben und öffnen Sie
diese.

Lösen Sie die Spannmutter (R) mit
dem gelieferten Schlüssel (P).
Sichern Sie dabei den Sägeflansch
(S) mit dem gelieferten Schlüssel (O)
gegen Rotation

Fig. 3

Entfernen Sie die Spannmutter und
den Sägeflansch.

Montieren Sie das Sägeblatt (C) auf
die Sägewelle. Versichern Sie sich
dass die Zähne des Sägeblattes in
Schnittrichtung (vorne nach unten)
zeigen.

Montieren Sie den Flansch und
ziehen Sie die Spannmutter kräftig
fest.

Montieren Sie die Tischeinlage und
die Sägeschutzhaube.

7.2 Montage des Spaltkeils

Der Spaltkeil (H) muss immer
verwendet werden.

Die Stromzufuhr durch Ziehen des
Netzsteckers trennen.

Der Abstand zwischen Sägeblatt und
Spaltkeil muss zwischen 2 und 5mm
betragen.

7.3 Montage der Sägeschutzhaube

Die Sägeschutzhaube (A) muss
immer montiert sein.

Die Sägeschutzhaube muss bis auf
das zu schneidende Werkstück
abgesenkt werden um die
Sägezähne bestmöglich zu
bedecken.

Verstellung nie bei laufender
Maschine vornehmen.

Befestigen Sie die Sägeschutzhaube
mit der Schraube (Q) am Spaltkeil
(H).

7.4 Sägeblatt Verstellung

Verstellung nie bei laufender
Maschine vornehmen.

Verwenden Sie die vordere
Handkurbel (F) zur
Höhenverstellung.

Verwenden Sie die linke Handkurbel
(D) zur Neigungsverstellung.

Starten Sie nachher die Maschine
mit Vorsicht.

7.5 Parallelanschlag Einstellung

Einstellung nie bei laufender
Maschine vornehmen.

Montieren Sie den Parallelanschlag
(L, Fig. 4) und richten Sie ihn mit
Hilfe beider Skalen (V) aus.

Bei Längsschneiden von schmalen
Werkstücken (schmäler als 120mm)
den Schiebestock (W) verwenden.

Fig. 4

7.6 Gehrungsanschlag Einstellung

Einstellung nie bei laufender
Maschine vornehmen.

Verwenden Sie einen Winkel zur
exakten 90° Einstellung des
Gehrungsanschlags (B).

Starten Sie nachher die Maschine
mit Vorsicht.

Hinweis:
Zum sicheren Führen kleiner
Werkstücke ist es erforderlich, am
Gehrungsanschlag ein bis zum
Sägeblatt reichendes Vorsatzbrett zu
montieren.

8. Wartung und Inspektion
Allgemeine Hinweise:

Vor Wartungs- Reinigungs- und
Reparaturarbeiten muss die
Maschine gegen Inbetriebnahme
gesichert werden.

Netzstecker ziehen!

Anschlüsse und Reparaturen der
elektrischen Ausrüstung dürfen nur
von einer Elektrofachkraft
durchgeführt werden.

Wenden Sie sich an den
Kundendienst oder ein geeignetes
Fachgeschäft, sobald Fehlfunktionen
und Beschädigungen an der
Tischkreissäge, einschließlich an
Schutzvorrichtungen und
Sägeblättern, auftreten.

Reinigung:

Reinigen Sie die Maschine in
regelmäßigen Zeitabständen.

Prüfen Sie täglich die ausreichende
Funktion der Absaugung.

Vermeiden Sie Ansammlungen von
Sägespänen und Sägeabschnitten im
Maschinengehäuse. Die Motorlüftung
darf nicht durch Sägespäne blockiert
werden.

14

Sämtliche Schutzeinrichtung sofort
wieder anbringen.

Ersetzen Sie beschädigte
Schutzeinrichtungen sofort.

Sägeblätter:

Die Sägeblattpflege sollte nur
ausgebildetem Personal anvertraut
werden.

Verwenden Sie nur ausreichend
geschärfte Sägeblätter.

Schadhafte Sägeblätter sofort
ersetzen.

9. Störungsabhilfe
Motor startet nicht

*Kein Strom­Zuleitung und Sicherung prüfen.
*Motor, Schalter oder Kabel defekt­Elektrofachkraft kontaktieren.

Starke Maschinenvibrationen

*Maschine steht uneben­Ausgleich schaffen.

*Blattaufnahme verschmutzt­Sägewelle und Flansche reinigen.

*Sägeblatt schadhaft ­Sägeblatt sofort ersetzen

Schnittwinkel ist nicht 90°

*Gehrungsanschlag falsch
eingestellt.

Werkstück klemmt am
Anschlag

*Anschlag nicht parallel zu
Sägeblatt­Anschlag prüfen und einstellen.

*Werkstück krumm oder verdreht­wählen Sie ein anderes Werkstück.

*Schnittdruck zu groß­Vorschub reduzieren.

Werkstückrückschlag

*Anschlag nicht parallel zu
Sägeblatt­Anschlag prüfen und einstellen.

*Spaltkeil nicht montiert­Gefahr! Sofort mit Sägeschutzhaube
montieren.

Schnittbild ist schlecht

*Falsches Sägeblatt gewählt
*Sägeblatt seitenverkehrt montiert
*verharztes Sägeblatt
*Sägeblatt ist stumpf
*Werkstück inhomogen
*Vorschubdruck zu hoch­Bearbeitung nie erzwingen.

10. Umweltschutz

Schützen Sie die Umwelt!
Ihr Gerät enthält mehrere

unterschiedliche , wiederverwertbare
Werkstoffe.
Bitte entsorgen Sie es nur an einer
spezialisierten Entsorgungsstelle.

11. Lieferbares Zubehör

Sägeblätter mit unterschiedlicher
Zahnung finden Sie in der Jet
Preisliste.

12. Sicheres Arbeiten

Siehe Anhang A ( auf den letzten
Seiten der Bedienungsanleitung)

A.1.: Längsschnitt
A.2.: Längsschnitt mit Schiebestock
A.3.: Querschnitt
A.4.: Schrägschnitt
A.5.: Gehrungsschnitt
A.6.: Längsschnitt von Platten

15

FR - FRANCAIS

Mode d‘emploi

Cher client,
Nous vous remercions de la confiance que vous nous portez avec l’achat de votre nouvelle machine JET. Ce manuel a été

préparé pour l’opérateur de la scie circulaire JET JTS-8. Son but, mis à part le fonctionnement de la machine, est de
contribuer à la sécurité par l’application des procédés corrects d’utilisation et de maintenance. Avant de mettre l’appareil en
marche, lire les consignes de sécurité et de maintenance dans leur intégralité. Pour obtenir une longévité et fiabilité
maximales de votre scie, et pour contribuer à l’usage sûr de la machine, veuillez lire attentivement ce mode d’emploi et suivre
les instructions. .

Table des Matières

1. Déclaration de conformité

2. Prestations de garantie

3. Sécurité

Utilisation conforme
Consignes de sécurité
Risques

4. Spécifications
Indications techniques
Emission de bruit
Contenu de la livraison
Description de la machine

5. Transport et montage
Transport
Montage
Raccordement au réseau électr.
Racc. collecteur de poussières
Mise en exploitation

6. Fonctionnement de la
machine

7. Réglages

Montage de la lame de scie
Montage du couteau diviseur
Montage du protecteur de scie
Réglage lame de scie
Réglage guide de scie
Réglage guide d’onglet

8. Entretien et inspection

9. Détecteur de pannes

10. Protection de
l'environnement

11. Accessoires

12. «travailler sûrement»
annex A

1. Déclaration de conformité

Par la présente et sous notre
responsabilité exclusive, nous
déclarons que ce produit satisfait
aux normes conformément** aux
lignes directrices* indiquées page 2.
CE- contrôle du type*** effectué
par****.

2. Prestations de garantie

Le vendeur garantit que le produit
livré est exempt de défauts de
matériel et de fabrication. La
présente garantie ne s’applique pas
aux défauts résultant d’une
utilisation incorrecte directe ou
indirecte, de l’inattention, d’un
accident, d’une réparation, d’une
maintenance ou d’un nettoyage
insuffisant, ou encore de l’usure
normale.

Il est possible de faire valoir des
prétentions en garantie dans les 12
mois suivant la date de la vente
(date de la facture). Toute autre
prétention est exclue.

La présente garantie comprend
toutes les obligations de garantie
incombant au vendeur et remplace
toutes les déclarations et
conventions antérieures en termes
de garanties.

Le délai de garantie s’applique pour
une durée d’exploitation de huit
heures par jour. Au-delà, le délai de
garantie diminue
proportionnellement au
dépassement, mais pas en deçà de
trois mois.

Le renvoi d’une marchandise faisant
l’objet d’une réclamation requiert
l’accord préalable exprès du
vendeur et s’effectue aux frais et
aux risques de l’acheteur.

Les prestations de garantie
détaillées figurent dans les
Conditions générales (CG). Ces
dernières sont disponibles sur
www.jettools.com ou peuvent être
envoyées par la poste sur
demande.

Le vendeur se réserve le droit de
modifier à tout moment le produit et
les accessoires.

3. Sécurité

3.1 Utilisation conforme

Cette scie convient au sciage du
bois et des dérivés du bois ainsi
qu’aux caoutchoucs d’une dureté
similaire. Le travail d’autres
matériaux est interdit et ne peut être
effectué que dans des cas spéciaux
et après accord du fabricant de la
machine.

La machine n’est pas conçue pour
le sciage de matériaux métalliques.

La pièce doit se laisser poser et
guider sans problème.

L’utilisation conforme implique le
strict respect des instructions de
service et de maintenance
indiquées dans ce manuel.

La machine doit être exclusivement
utilisée par des personnes
familiarisées avec le
fonctionnement, la maintenance et
la remise en état, et qui sont
informées des dangers
correspondants.

L’âge requis par la loi est à
respecter.

La machine ne doit être utilisée que
si elle est en parfait état.

N’utiliser la machine que si tous les
dispositifs de sécurité et de
protection sont en place.

Toutes les directives relatives à la
prévention des accidents ainsi que
les consignes de sécurité doivent
être scrupuleusement respectées.

En cas d’utilisation non-conforme
de la machine, le fabricant décline
toute responsabilité, qui est en tel
cas rejetée exclusivement sur
l’utilisateur.

16

3.2 Consignes de sécurité

L’utilisation non-conforme d‘une
scie peut être très dangereuse.
C’est pourquoi vous devez lire
attentivement ce mode d’emploi
avant de monter ou d’utiliser votre
appareil.

Conserver à proximité de la
machine tous les documents fournis
avec l’outillage (dans une pochette
en plastique, à l’abri de la
poussière, de l’huile et de
l’humidité) et veiller à joindre cette
documentation si vous cédez
l‘appareil.

Ne pas effectuer de modifications à
la machine. Utiliser les accessoires
recommandés, des accessoires
incorrects peuvent être dangereux.

Contrôler chaque jour avant
d’utiliser la machine les dispositifs
de protection et le fonctionnement
impeccable.

En cas de défauts à la machine ou
aux dispositifs de protection avertir
les personnes compétentes et ne
pas utiliser la machine.
Déconnecter la machine du réseau.

Avant de mettre la machine en
marche, retirer cravate, bagues,
montre ou autres bijoux et
retrousser les manches jusqu’aux
coudes. Enlever tous vêtements
flottants et nouer les cheveux longs.

Porter des chaussures de sécurité,
surtout pas de tenue de loisirs ou
de sandales.

Porter équipement de sécurité
personnel pour travailler à la
machine.

- des lunettes protectrices,

- une protection acoustique

- une masque anti poussier.
Ne pas porter de gants.
Pour manœuvrer les lames porter

des gants appropriés.
Utiliser des rallonges de table pour

le travail des pièces longues.
Lire attentivement dans ce mode

d’emploi le chapitre „travailler
sûrement“.

Contrôler le sens de rotation correct
de la lame de scie avant de mettre
la machine en marche.

Avant de commencer le sciage, la
lame de scie doit tourner à plein
régime.

Ne pas arrêter la lame en forçant
sur la scie ou en utilisant de la
pression latérale.

Veiller à éviter les retours de
pièces..

Il faut toujours utiliser le couteau
diviseur et le protecteur de scie. La
distance entre la lame et le couteau
diviseur doit être de 2 à 5mm.

Ne pas utiliser la machine pour un
usage autre que celui pour lequel
elle a été construite. Par ex. ne pas
couper des branches avec une scie
circulaire d’établi.

Pour le sciage de bois ronds
s’assurer que la pièce ne pourra
pas tourner. Pour le sciage de
pièces difficiles à manœuvrer,
utiliser un support.

Bien tenir et guider les pièces
pendant le travail.

Ne jamais scier en tenant la pièce
seulement dans la main.

Pour les coupes en biais, utiliser
absolument le guide d’onglet.

Tenir les mains hors de la zone de
coupe.

Pour les coupes en long de pièces
étroites (moins de 120 mm), utiliser
un bâton poussoir ou un morceau
de bois pour pousser.

Le poussoir et le bâton poussoir
doivent toujours être rangés près de
la machine lorsqu’ils ne sont pas
utilisés.

Veillez à ce que les pièces coupées
ne soient pas entraînées par les
dents remontantes et, par
conséquent, éjectées.

L’utilisation de lames flottantes ou
de fraiseurs à rainures est interdite.

Ne pas enlever les copeaux et les
pièces usinées avant que la
machine ne soit à l‘arrêt.

S´assurer que les fentes de
ventilation sont toujours propres et
sans poussières.

Placer la machine de sorte à laisser
un espace suffisant pour la
manœuvre et le guidage des pièces
à usiner.

Veiller à un éclairage suffisant.
Placer la machine sur un sol stable

et plat.
S’assurer que le câble

d’alimentation ne gêne pas le travail
ni ne risque de faire trébucher
l‘opérateur.

Ne jamais porter la machine par le
câble d’alimentation. Ne pas tirer
sur ce câble pour déconnecter la
machine du réseau. Ne pas mettre
le câble en contact avec de la
chaleur, de l’huile ou des arêtes
coupantes.

Lors de l’utilisation de la machine à
l’extérieur veiller à utiliser une
rallonge homologuée pour l’usage à
l’extérieur.

Conserver le sol autour de la
machine propre, sans déchets,
huile ou graisse.

Prêter grande attention à votre
travail et rester concentré.

Déconnecter la machine du réseau
en retirant la prise lorsqu’elle n’est
pas utilisée et avant tous travaux
d’entretien, ainsi que lors du
changement d’accessoires (par ex.
des lames de scie).

Avant de mettre la machine en
marche, s’assurer que les outils de
réglage et les clés sont éloignés de
la zone de travail.

Ne jamais utiliser la machine si
vous êtes fatigué.

Eviter toute position corporelle
anormale.
Veiller à une position stable et
garder un bon équilibre à tout
moment.

Ne pas travailler sous l’influence de
drogues, d’alcool ou de
médicaments.

Eloigner de la machine toutes
personnes incompétentes, surtout
les enfants.

Ne jamais laisser la machine en
marche sans surveillance.
Arrêter la machine avant de quitter
la zone de travail.

Ne pas mettre la machine à
proximité de liquides ou de gaz
inflammables.
De simples étincelles aux balais
peuvent produire une inflammation.

Tenir compte des possibilités de
prévention et de lutte d´incendie,
par ex. lieu et utilisation des
extincteurs.

Préserver la machine de l’humidité
et ne jamais l’exposer à la pluie.

17

Utiliser un collecteur de poussières
afin d’éviter une production de
poussières trop élevée.
La poussière de bois est explosive
et peut être nocive pour la santé.
Les poussières de certains bois
exotiques et de bois durs, tels que
le hêtre et le chêne sont classées
comme étant cancérigènes.

Retirer les clous et autres corps
étrangers de la pièce avant de
débuter l‘usinage.

Se tenir aux spécifications
concernant la dimension maximale
ou minimale de la pièce à usiner.

Ne pas faire forcer le moteur. Votre
scie vous rendra de meilleurs
services et donnera de meilleurs
résultats, sans nuire à la sécurité, si
elle est utilisée selon la fréquence
pour laquelle elle a été conçue.

Ne pas enlever les copeaux et les
pièces usinées avant que la
machine ne soit à l‘arrêt.

Ne pas se mettre sur la machine.
Tous travaux de branchement et de

réparation sur l’installation
électrique doivent être exécutés
uniquement par un électricien
qualifié.

Toujours dérouler entièrement toute
rallonge.

Remplacer immédiatement tout
câble endommagé ou usé.

Ne pas utiliser la machine si
l´interrupteur ON/OFF
(marche/arrêt) n´arrête ni ne met la
scie en marche de manière effective

Tout usage d’accessoires ou
d’appareils auxiliaires autres que
ceux conseillés dans ce mode
d’emploi, peut être dangereux.

Faire tous les travaux de réglage ou
de maintenance seulement après
avoir débranché la machine du
réseau.

Lors du changement de la lame de
scie, veiller à ce que l’avoyage de la
lame ne soit pas plus étroit, et que
le corps même de la lame plus
large, que l’épaisseur du couteau
diviseur.

S’assurer que la lame choisie
correspond bien au matériau à
travailler.

Utilisez uniquement les lames de
scie recommandées par le fabricant
(EN-847-1).

Ne pas utiliser de lames en acier
rapide.

Remplacer immédiatement toute
lame de scie endommagée.

Toute grille de scie usée doit être
remplacée.

3.3 Risques

Même en respectant les directives
et les consignes de sécurité les
risques suivants existent:

Danger de blessures par lame en
travaillant sans dispositif de
protection.

Danger par rupture de la lame de
scie.

Danger de coupure par la lame de
scie.

Danger de pièces éjectées.
Risque de nuisance par poussières

de bois, copeaux et bruit.
Porter équipement de sécurité
personnel tel que lunettes, cache­visage pour travailler à la machine.
Utiliser un collecteur de poussières!

Danger par câble électrique
endommagé, usé ou mal branché.

4. Spécifications JTS-8

4.1 Indications techniques

Table de machine 513x400 mm
avec rallonges 513x570mm
Diamètre de lame 205 mm
Perçage 20 mm
Vitesse rotation lame 50Hz 2950T/min
(60Hz 3550T/min)
Hauteur coupe à 90°/45° 43 / 36 mm
Plage pivotement lame90°- 45° gauche
Ouverture d’aspiration 31mm
Poids 20 kg

Voltage 230V ~1L/N/PE 50(60)Hz
Puissance 720W S2-30min
Courant électrique 3,5 A
Raccordement (H07RN­F)3x1,5mm²
Fusible du secteur électr. 10A
Classe de protection I

4.2 Emission de bruit

Niveau de puissance sonore
(selon EN ISO 3746):
Marche à vide LwA 87,4 dB(A)

Niveau de pression sonore
(selon EN ISO 11202):
Marche à vide LpA 74,4 dB(A)

Les indications données sont des
niveaux de bruit et ne sont pas
forcément les niveaux pour un
travail sûr.
Cette information est tout de même
importante, ainsi l’utilisateur peut
estimer les dangers et les risques
possibles.

4.3 Contenu de la livraison

Rallonge latérale
Guide de scie
Guide d’onglet
Gabarit d’onglet 45°
Lame de scie 205mm
Couteau diviseur
Protecteur de scie
Tuyau de raccordement et pièce en
Y
Bâton poussoir
Outils de service
Mode d’emploi
Liste des pièces de rechange

4.4 Description de la machine

Fig 1

A…...Protecteur de scie
B…..Guide d’onglet
C…..Lame de scie
D…..Volant de pivotement
E…..Interrupteur marche/arrêt
F…..Volant de hauteur
G….Tuyau de raccordement
H…..Couteau diviseur
I…...Rallonge latérale
J…..Gabarit d’onglet 45°
K….Pieds d’appui, réglables
L…..Guide de scie

18

5. Transport et mise en
exploitation

5.1.Transport

Ne pas porter la scie par le
dispositif de protection.

La partie supérieure de la lame doit
être recouverte pendant le
transport, par ex. par le protecteur
de scie.

Transporter la machine de manière
à ce qu’elle ne puisse pas tomber.
Effectuer le montage de la machine
dans un local fermé ou un atelier
respectant les conditions de
menuiserie.

Placer la machine sur une surface
stable et plane. La machine peut
aussi être fixée à la surface.

Pour des raisons techniques
d’emballage la machine n’est pas
complètement montée à la
livraison.

5.2 Montage

Déballer la machine. Avertir
immédiatement JET si vous
constatez des pièces
endommagées par le transport et
ne pas monter la machine.

Eliminer l´emballage dans le
respect de l´environnement.

Enlever la protection antirouille sur
la table avec un dissolvant.

Poser la machine sur une surface
plane.

Montage de la rallonge latérale

Monter la rallonge latérale (I) soit à
droite, soit à gauche de la surface
de travail. Déployer les pieds
d’appui et régler la machine è la
même hauteur.

Montage du guide de scie

Monter le guide de scie (L) et le
mettre en bonne position à l’aide
des deux graduations.

5.3 Racc. collecteur de
poussières

Avant la mise en exploitation
connecter la machine à un
collecteur de poussières.

Monter le tuyau de raccordement
(G).

Un raccordement de tuyau est
prévu pour une coulisse de 31 mm
de diamètre.

5.4 Racc. au réseau électrique

Le raccordement ainsi que les
rallonges utilisées doivent
correspondre aux instructions.

Le voltage et la fréquence doivent
être conformes aux données
inscrites sur la machine.

Le fusible du secteur électrique doit
avoir 10A.

Utiliser pour le raccordement des
câbles H07RN-F.

Tous travaux de branchement et de
réparation sur l’installation
électrique doivent être exécutés
uniquement par un électricien
qualifié.

5.5 Mise en exploitation

Mettre la machine en route avec le
bouton vert (E). Arrêter la machine
avec le bouton rouge.

6. Fonctionnement de la
machine

Position de travail:

Debout devant la machine en
direction de la coupe.

Manœuvre des pièces:

Tenir les mains hors de la zone de
coupe et conduire la pièce à usiner
du plat de la main.

Mener la pièce en direction de la
coupe prévue vers la lame de scie
et guider la coupe en tournant,
selon dessin.

Faire un travail régulier, sans
interrompre la coupe.

Poser les pièces trop longues sur
un support roulant

Utilisation:
Prendre toujours en
considération les instructions de
sécurité et se conformer aux
règlements en vigueur.

Veillez à ce que le protecteur de
lame de scie se trouve dans la
position correcte, avant de
commencer le sciage.

Avant de commencer le sciage, la
lame de scie doit tourner à plein
régime.

Attention:
Contrôler la lame de scie avant la
montage (déchirure, dents
endommagées, déformation). Ne
pas utiliser une lame de scie
endommagée.

Ne pas utiliser de lames dont la
vitesse de rotation maximale
indiquée est inférieure à celle de la
machine.

S´assurer que les bois ronds ne
seront pas entraînés par le
mouvement de rotation.

Il faut veiller à ce que toutes les
pièces soient tenues et conduites
avec sûreté pendant la coupe.

Ne jamais scier en tenant la pièce
seulement dans la main.

Ne pas utiliser la scie circulaire
d’établi pour feuillurer, rainurer et
encocher.

Pour le sciage en longueur de
pièces étroites (moins de 120mm)
utiliser un bâton poussoir et un bout
de bois pour pousser (voir Fig 2).

Fig 2

Veiller à ce que les pièces coupées
ne soient pas entraînées par les
dents remontantes et, par
conséquent, éjectées.

Ne pas enlever les copeaux et les
pièces usinées avant que la
machine ne soit à l‘arrêt.

Veillez à éviter les retours de
pièces.

Le couteau diviseur et le protecteur
de scie doivent toujours être
utilisés.
Vérifier que le réglage est correct.

Pour l’utilisation conforme de la
machine voir aussi l’annexe A
“travailler sûrement“
(dernière page de ce mode
d‘emploi)

A.1.: Coupe en longueur
A.2.: Coupe en longueur avec
poussoir
A.3.: Coupe transversale
A.4.: Coupe en biais
A.5.: Coupe en onglet
A.6.: Coupe de plaques en longueur

19

7. Réglages
Attention :

Faire tous les travaux de
maintenance ou de réglage après
avoir débranché la machine du
réseau.

7.1 Montage de la lame de scie

La lame de scie doit correspondre
aux indications techniques.

N’utiliser que des lames de scie
conformes à EN 847-1

Contrôler la lame de scie avant le
montage (déchirure, dents
endommagées, déformation). Ne
pas utiliser une lame de scie
endommagée.

Monter la lame de scie avec les
dents en direction de la coupe (vers
le bas).

Pour ce travail toujours porter des
gants appropriés.

ATTENTION :
Avant le montage déconnecter la
machine du réseau.

Retirer le protecteur de scie (A) et la
grille (N).

Retirer les vis (T), Déplacer
légèrement la plaque de
recouvrement (U) vers le haut et
l’ouvrir.

Desserrer les écrous de serrage (R)
avec la clé jointe (P).
Lors de ce travail, bloquer la
flasque (S) avec la clé jointe (O)
pour éviter la rotation.

Fig 3

Retirer l’écrou de serrage et la
flasque.

Monter la lame de scie (C) en
veillant à ce que les dents soient
dans la direction de coupe (devant,
vers le bas).

Monter la flasque et bloquer
fortement l’écrou de serrage.

Monter la grille et le protecteur de
scie.

7.2 Montage du couteau diviseur

Le couteau diviseur (H) doit
toujours être utilisé.

Déconnecter la machine du réseau
en retirant la prise.

L’espace entre la lame de scie et le
couteau diviseur doit être de 2 à
5mm.

7.3 Montage du protecteur de
scie

Le protecteur de scie (A) doit
toujours être monté

Le protecteur de scie doit être
abaissé jusqu’au niveau de la pièce
d’œuvre afin de couvrir au mieux
les dents de scie.

Ne jamais le déplacer pendant que
la machine est en marche

Fixer le protecteur de scie sur le
couteau diviseur (H) avec la vis (Q).

7.4 Réglage de lame de scie

Ne jamais faire ce réglage sur la
machine en marche.

Utiliser le volant frontal (F) pour
régler la hauteur.

Utiliser le volant gauche (D) pour
régler l’inclinaison.

Ensuite mettre la machine en
marche avec précaution.

7.5 Réglage parallèle de la lame

Ne jamais procéder à ce réglage
sur la machine en marche

Monter le guide de scie (L) et le
mettre en bonne position à l’aide
des deux graduations (V).

Pour la coupe en longueur de
pièces étroites (moins de 120 mm),
utiliser le bâton poussoir (W).

Fig 4

7.6 Réglage du guide d’onglet

Ne jamais faire ce réglage sur la
machine en marche.

Utiliser une équerre pour le
positionnement exact à 90°.

Ensuite, mettre la machine en
marche avec précaution.

Remarque

Pour la conduite en toute sécurité
des petites pièces, il est nécessaire
de monter contre le guide d'onglet,
une plaque de garde allant jusqu'à
la lame de scie.

8. Entretien et inspection
Attention :

Faire tous les travaux de
maintenance, réglage ou
nettoyage après avoir débranché
la machine du réseau!

Tous travaux de branchement et de
réparation sur l’installation
électrique doivent être exécutés
uniquement par un électricien
qualifié.

Dès que des défectuosités ou des
dégradations apparaissent sur la
scie circulaire, sur son dispositif de
protection ou sur la lame de scie,
s’adresser immédiatement au
service après-vente ou a une
entreprise qualifiée.

Nettoyage:

Nettoyer la machine régulièrement.
Vérifier chaque jour le

fonctionnement impeccable du
collecteur de poussières.

Eviter l’accumulation de sciures et
de déchets de sciage sur la
machine. Les ouvertures d’aération
du moteur ne doivent en aucun cas
être obstruées par de la sciure.

Réinstaller les dispositifs de
protection immédiatement.

20

Remplacer immédiatement des
dispositifs de protection
endommagés.

Lames de scie:

L´entretien des lames de scie ne
doit être confié qu´à un personnel
qualifié.

N´utiliser que des lames
suffisamment aiguisées.

Remplacer immédiatement toute
lame de scie endommagée.

9. Détecteur de pannes
Moteur ne se met pas en

route

*Pas de courant­Vérifier le voltage.

*Défaut au moteur, bouton ou
câble­Contacter un électricien qualifié.

Vibration violente de la
machine

*La machine n’est pas sur un sol
plat­Repositionner la machine.

*Logement de lame sale­Nettoyer la broche et la flasque.

*lame endommagée ­Changer immédiatement la lame

Angle de coupe pas 90°

*Butée d’inclinaison mal réglée
*Guide d’onglet mal réglé.

Pièce reste coincée contre la
butée

*Butée non parallèle à la lame­Vérifier la butée et la régler.

*Pièce d’œuvre courbée ou tordue­Choisir une autre pièce.

*Pression de coupe trop forte­Réduire l’avancement.

Retour de pièce

*Butée non parallèle à la lame­Contrôler la butée et la régler.

*Couteau diviseur non monté­Danger! Le monter immédiatement
ainsi que le protecteur de scie

. Résultat du sciage

insuffisant

*Lame de scie non adaptée
*Lame montée à l’envers
*Lame de scie résineuse
*Lame de scie usée
*Pièce à usiner non homogène
*Trop de pression sur le travail­Ne jamais forcer sur le travail.

10. Protection de
l'environnement

Protégez l'environnement !
Votre appareil comprend plusieurs

matières premières différentes et
recyclables. Pour éliminer l'appareil
usagé, veuillez l'apporter dans un
centre spécialisé de recyclage.

11. Accessoires

Pour diverses lames voir liste de
prix JET.

12. Travailler sûrement

Voir annexe A (dernière page de ce
mode d‘emploi)

A.1.: Coupe en longueur
A.2.: Coupe en longueur avec
poussoir

A.3.: Coupe transversale
A.4.: Coupe en bais
A.5.: Coupe en onglet
A.6.: Coupe de plaques en longueur

21

A ppendix-A

A1

A2

A3

A4

A5

A6
