Jet JMD-18FPC User Manual [ru]

JMD-18FC

JMD-18FPC

ФРЕЗЕРНО-СВЕРЛИЛЬНЫЙ

СТАНОК

Язык: RUS

Паспорт станка

JPW (Tool) AG, Taemperlistrasse 7, CH-8117 Fällanden, Switzerland

Санкт-Петербург, ул. Софийская д.14, тел.: [phone]

Москва, Переведеновский переулок, д. 17, тел.: [phone]

Официальный вебсайт: www.jettools.ru Эл. Почта: [e-mail]

Made in Taiwan / Made in Taiwan /Сделано в Тайване

www.jettools.com

Импортер и эксклюзивный дистрибьютор в РФ:

ООО «ИТА-СПб»

Представительство в Москве: ООО «ИТА-СПб»

8-800-555-91-82 бесплатный звонок по России

50000443T, 50000444T

Январь-2017

1

инструкция по эксплуатации станка JET мод. JMD-18FC, JMD-18FPC

Декларация о соответствии ЕС

Изделие: Фрезерно-сверлильный станок по металлу

JMD-18FC

JMD-18FPC

Артикул: 50000443T

50000444T

Торговая марка: JET

Изготовитель:

Компания JPW (Tool) AG, ул. Темперлиштрассе 5, CH-81 17 Фелланден, Швейцария

Настоящим мы заявляем под свою полную ответственность,

что данный продукт соответствует нормативным требованиям:

*2006/42/EC Директива о механическом оборудовании

*2004/108/EC Директива по электромагнитной совместимости

*2006/95/EC Директива ЕС по низковольтному электрооборудованию

* 2011/65/EC Директива ЕС по ограничению использования опасных веществ

проект выполнен в соответствии со стандартами

** EN 13898, EN 60204-1, EN 50370-1, EN 50370-2

Техническую документацию составил Хансйорг Бруннер, отдел управления продукцией

24 Февраля 2014 Эдуард Шарер, Генеральный директор

Компания JPW (Tool) AG, ул. Темперлиштрассе 5, CH-81 17 Фелланден, Швейцария

инструкция по эксплуатации станка JET мод. JMD-18FC, JMD-18FPC

Инструкция по эксплуатации фрезерно-сверлильного станка модели JMD-18FC, JMD-18FPC

Уважаемый покупатель, большое спасибо за доверие, которое Вы оказали нам, купив наш новый ста­нок серии JET. Эта инструкция разработана для владельцев и обслуживающего персонала фрезерно­сверлильного станка модели JMD-18FC, JMD-18FPC с целью обеспечения надежного пуска в работу и
эксплуатации станка, а также его технического обслуживания. Обратите, пожалуйста, внимание на
информацию этой инструкции по эксплуатации и прилагаемых документов. Полностью прочитайте эту
инструкцию, особенно указания по технике безопасности, прежде чем Вы смонтируете станок, запу­стите его в эксплуатацию или будете проводить работы по техническому обслуживанию. Для дости­жения максимального срока службы и производительности Вашего станка тщательно следуйте, пожа­луйста, нашим указаниям.

1. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА JET

Компания JET стремится к тому, чтобы ее про­дукты отвечали высоким требованиям клиентов
по качеству и стойкости.
JET гарантирует первому владельцу, что каж­дый продукт не имеет дефектов материалов и
дефектов обработки, а именно:

2 ГОДА ГАРАНТИИ JET В СООТВЕТСТВИИ С
НИЖЕПЕРЕЧИСЛЕННЫМИ ГАРАНТИЙНЫМИ
ОБЯЗАТЕЛЬСТВАМИ.

1.1 Гарантийный срок 2 (два) года со дня про­дажи. Днем продажи является дата оформле­ния товарно-транспортных документов и/или
дата заполнения Гарантийного талона.

1.2 Гарантийный, а также негарантийный и по­слегарантийный ремонт производится только в
сервисных центрах, указанных в гарантийном
талоне, или авторизованных сервисных цен­трах.

1.3 После полной выработки ресурса оборудо­вания рекомендуется сдать его в сервис-центр
для последующей утилизации.

1.4 Гарантия распространяется только на про­изводственные дефекты, выявленные в про­цессе эксплуатации оборудования в период га­рантийного срока.

1.5 В гарантийный ремонт принимается обору­дование при обязательном наличии правильно
оформленных документов: гарантийного тало­на, согласованного с сервис-центром образца с
указанием заводского номера, даты продажи,
штампом торговой организации и подписью по­купателя, а также при наличии кассового чека,
свидетельствующего о покупке.

1.6 Гарантия не распространяется на:

- сменные принадлежности (аксессуары),
например: сверла, буры; сверлильные и токар­ные патроны всех типов и кулачки и цанги к
ним; подошвы шлифовальных машин и т.п. (см.
список сменных принадлежностей (аксессуа­ров) JET);

- быстроизнашивающиеся детали, например:
угольные щетки, приводные ремни, защитные
кожухи, направляющие и подающие резиновые
ролики, подшипники, зубчатые ремни и колеса
и прочее (см. инструкцию по оценке гарантий­ности и ремонта оборудования JET). Замена их
является платной услугой;

- оборудование JET со стертым полностью или
частично заводским номером;

- шнуры питания, в случае поврежденной изо­ляции замена шнура питания обязательна.

1.7 Гарантийный ремонт не осуществляется в
следующих случаях:

- при использовании оборудования не по
назначению, указанному в инструкции по экс­плуатации;

- при механических повреждениях оборудования;
при возникновении недостатков из-за действий
третьих лиц, обстоятельств непреодолимой си­лы, а также неблагоприятных атмосферных или
иных внешних воздействий на оборудование,
таких как дождь, снег повышенная влажность,
нагрев, агрессивные среды и др.;

- при естественном износе оборудования (пол­ная выработка ресурса, сильное внутреннее
или внешнее загрязнение, ржавчина);

- при возникновении повреждений из-за несо­блюдения предусмотренных инструкцией усло­вий эксплуатации (см. главу «Техника безопас­ности»);

- при порче оборудования из-за скачков напря­жения в электросети;

- при попадании в оборудование посторонних
предметов, например песка, камней, насеко­мых, материалов или веществ, не являющихся
отходами, сопровождающими применение по
назначению;

- при повреждении оборудования вследствие
несоблюдения правил хранения, указанных в
инструкции;

- после попыток самостоятельного вскрытия,
ремонта, внесения конструктивных изменений,
несоблюдения правил смазки оборудования;

инструкция по эксплуатации станка JET мод. JMD-18FC, JMD-18FPC

- при повреждении оборудования из-за
небрежной транспортировки. Оборудование
должно перевозиться в собранном виде в упа­ковке, предотвращающей механические или
иные повреждения и защищающей от неблаго­приятного воздействия окружающей среды.

1.8 Гарантийный ремонт частично или полно­стью разобранного оборудования исключен.

1.9 Профилактическое обслуживание оборудо­вания, например: чистка, промывка, смазка, в
период гарантийного срока является платной
услугой.

1.10 Настройка, регулировка, наладка и
техническое обслуживание оборудования
осуществляются покупателем.

1.12 По окончании срока службы рекомендует­ся обратиться в сервисный центр для профи­лактического осмотра оборудования.
Эта гарантия не распространяется на те дефек­ты, которые вызваны прямыми или косвенными
нарушениями, невнимательностью, случайными
повреждениями, неквалифицированным ремон­том, недостаточным техническим обслуживани­ем, а также естественным износом.
Гарантия JET начинается с даты продажи пер­вому покупателю.
JET возвращает отремонтированный продукт
или производит его замену бесплатно. Если
будет установлено, что дефект отсутствует или
его причины не входят в объем гарантии JET,
то клиент сам несет расходы за хранение и об­ратную пересылку продукта.
JЕТ оставляет за собой право на изменение
деталей и принадлежностей, если это будет
признано целесообразным.

2. Безопасность

2.1 1 Применение согласно предписания

Данный станок предназначен исключительно
для фрезерования и сверления дерева, рас­щепляемых пластмасс и металлов.
Обработка других материалов является недо­пустимой или в особых случаях может произ­водиться после консультации с производите­лем станка.

Запрещается обрабатывать магний ­высокая опасность возгорания!

Применение по назначению включает в себя
также соблюдение инструкций по эксплуатации
и техническому обслуживанию, предоставлен­ных изготовителем.
Станок разрешается обслуживать лицам, кото­рые ознакомлены с его работой и техническим
обслуживанием и предупреждены о возможных
опасностях.

Необходимо соблюдать также установленный
законом возраст.
Разрешается эксплуатировать станок только в
полностью рабочем техническом состоянии.
Наряду с указаниями по технике безопасности,
содержащимися в инструкции по эксплуатации,
и особыми предписаниями Вашей страны
необходимо принимать во внимание общепри­нятые технические правила работы на станках
для обработки металла и дерева.
Каждое отклоняющееся от этих правил исполь­зование рассматривается как неправильное
применение и изготовитель не несет ответ­ственности за повреждения, происшедшие в
результате этого. Ответственность несет толь­ко пользователь.

2.2 Общие указания по технике безопасности

Металлообрабатывающие станки при неквалифи­цированном обращении представляют опреде­ленную опасность. Поэтому для безопасной рабо­ты необходимо соблюдение имеющихся предпи­саний по технике безопасности и нижеследующих
указаний.
Прочитайте и изучите полностью инструкцию по
эксплуатации, прежде чем Вы начнете монтаж
станка и работу на нем.
Храните инструкцию по эксплуатации, защищая
ее от грязи и влаги, рядом со станком и пере­давайте ее дальше новому владельцу станка.
На станке не разрешается проводить какие­либо изменения, дополнения и перестроения.
Ежедневно перед включением станка прове­ряйте безупречную работу и наличие необхо­димых защитных приспособлений.
Необходимо сообщать об обнаруженных недо­статках на станке или защитных приспособле­ниях и устранять их с привлечением уполномо­ченных для этого работников.
В таких случаях не проводите на станке никаких
работ, обезопасьте станок посредством вытя­гивания сетевого штекера.
Для защиты длинных волос необходимо наде­вать головной убор или косынку.
Работайте в плотно прилегающей одежде.
Снимайте украшения, кольца и наручные часы.
Носите защитную обувь, ни в коем случае не
работайте прогулочной обуви.
Используйте требуемые нормами личные за­щитные приспособления.
При работе на станке не надевать перчатки.
Станок должен быть установлен так, чтобы бы­ло достаточно места для его обслуживания и
подачи заготовок.
Следите за хорошим освещением.

4

инструкция по эксплуатации станка JET мод. JMD-18FC, JMD-18FPC

Следите за тем, чтобы станок устойчиво стоял
на твердом и ровном основании.
Следите за тем, чтобы электрическая проводка
не мешала рабочему процессу, и чтобы об нее
нельзя было споткнуться.
Содержите рабочее место свободным от ме­шающих заготовок и прочих предметов.
Никогда не пытайтесь схватиться за подвижные
элементы станка во время его работы.
Будьте внимательны и сконцентрированы. Се­рьезно относитесь к работе.
Никогда не работайте на станке под воздей­ствием психотропных средств, таких как алко­голь и наркотики. Принимайте во внимание, что
медикаменты также могут оказывать вредное
воздействие на Ваше состояние.
Никогда не пытайтесь схватиться за подвижные
элементы станка во время его работы.
Не оставляйте без присмотра работающий станок.
Перед уходом с рабочего места отключите станок.
Удаляйте детей и посторонних лиц с рабочего
места.
Не используйте станок поблизости от мест хра­нения горючих жидкостей и газов.
Принимайте во внимание возможности сооб­щения о пожаре и борьбе с огнем, например, с
помощью расположенных на пожарных щитах
огнетушителей.
Не применяйте станок во влажных помещениях
и не подвергайте его воздействию дождя.
Используйте для работы только хорошо зато­ченные инструменты.
Никогда не эксплуатируйте станок с открытым
защитным экраном и кожухом ременной пере­дачи.
Перед началом работы удалите из патрона
ключ и иные инструменты.
Соблюдайте минимальные и максимальные
размеры заготовки.
Удаляйте стружку и заготовки только при оста­новленном станке.
Не становитесь на станок.
Работы на электрическом оборудовании станка
разрешается проводить только квалифициро­ванным электрикам.
Немедленно заменяйте поврежденный сетевой
кабель.
Сохраняйте безопасное расстояние между Ва­шими пальцами и вращающимся инструментом
и стружкой.

Обезопасьте заготовку от прокручивания вме­сте со сверлом.
Используйте зажимы, тиски или иные вспомо­гательные устройства для фиксирования заго­товки.
Никогда не пытайтесь удержать заготовку ру­ками.
Всегда прикручивайте тиски к столу.
Никогда не работайте на весу (свободно удер­живаемая заготовка без опоры о стол).
Регулируйте фрезерную головку только при вы­ключенном станке.
Если центр тяжести заготовки расположен за
пределами стола, прочно закрепите заготовку
на столе или используйте роликовый упор.
Перед обработкой убедитесь, что заготовка
надежно закреплена.
Удаляйте стружку с помощью специального
крюка только при выключенном станке.
Не притормаживайте затяжной патрон или ин­струменты руками.
Производите измерительные и регулировочные
работы только при выключенном станке.
Производите работы по переналадке и регули­ровке только при выключенном станке и нажа­том аварийном выключателе.
Работы по переоснащению, регулировке и
очистке станка производить только при полной
остановке станка и при вытащенном сетевом
штекере.
Не используйте инструменты с проволочными
щетками, фрезы, режущие диски и шлифо­вальные диски на этом станке.
Внимание, летящие элементы при установке
возвратной пружины. Точно следуйте указани­ям в разделе 7.5.

2.3 Остаточные опасности

Даже при использовании станка в соответствии
с инструкциями имеются следующие остаточ­ные опасности:
Опасность травмы вследствие вращающегося
патрона и инструментов.
Опасность из-за разлетающейся горячей
стружки.
Подтверждение опасности из-за шума и пыли.
Обязательно надевать средства индивидуаль­ной защиты, такие как защитные очки и науш­ники.
Подтверждение опасности поражения электри­ческим током при неправильной прокладке ка­беля.

5

инструкция по эксплуатации станка JET мод. JMD-18FC, JMD-18FPC

3. Спецификация станка

3.1 Технические характеристики**
Сверлильно-фрезерный станок JET JMD­18FC

Напряжение, В.................................................400

Максимальный диаметр сверления:

Сталь, мм...........................................................30

Чугун, мм............................................................32

Частота вращения

шпинделя, об/мин 12..............................125-2500

Максимальный диаметр

концевой фрезы, мм..........................................20

нарезаемой резьбы, мм..................................M16

Сверлильный патрон 1-13

Расстояние шпиндель-стол мин. ............... 10 мм

Количество скоростей шпинделя, шт.............. 12

Расстояние шпиндель-основание, мм ........... 980

Количество автоматических подач, шт ............. 3

Ход пиноли шпинделя, мм..............................140

Ход стола по оси X х Y, мм......................415x365

Т-образные пазы стола, мм .............................14

Т-образные пазы основания, мм ..................... 16

Мощность двигателя, кВт.................................1,1

Конус вертикального шпинделя ................... МК-3

Расстояние от шпинделя:

до стола, мм..............................................10 - 520

до стойки, мм....................................................248

до основания, мм.............................................980

Размер стола по осям XиY, мм...............585x190

Ход стола по оси X и Y, мм....................415 x 365

Ширина Т-образного паза стола, мм ............... 14

Расстояние между пазами стола, мм .............. 38

Количество Т-образных пазов стола, шт .......... 4

Ширина Т-образного паза основания, мм ....... 16

Расстояние между пазами основания, мм .... 225

Количество Т-образных пазов основания, шт .. 2

Мощность вертикального двигателя, кВт ....... 1,5

Длина, мм.........................................................830

Ширина, мм......................................................740

Высота, мм.......................................................186

Масса, кг...........................................................270

Масса в упаковке, кг ....................................... 300

Сверлильно-фрезерный станок JET JMD­18FPC

Напряжение, В.................................................400

Максимальный диаметр сверления

сталь, мм............................................................30

с автоподачей, сталь, мм..................................16

чугун, мм.............................................................32

Частота вращения

шпинделя, об/мин 12..............................125-2500

Максимальный диаметр

концевой фрезы, мм..........................................20

нарезаемой резьбы, мм..................................M16

Сверлильный патрон......................................1-13

Расстояние шпиндель-стол мин. ............... 10 мм

Количество скоростей шпинделя, шт .............. 12

Расстояние шпиндель-основание, мм ........... 980

Количество автоматических подач, шт ............. 3

Ход пиноли шпинделя, мм..............................140

Ход стола по оси X х Y, мм......................415x365

Т-образные пазы стола, мм..............................14

Т-образные пазы основания, мм......................16

Мощность двигателя, кВт..................................1,1

Конус вертикального шпинделя ................... МК-3

Расстояние от шпинделя

до стола, мм..............................................10 - 520

до стойки, мм.................................... .............. 248

до основания, мм.............................................980

Размер стола по оси X и Y, мм ............ 585 x 190

Ход стола по оси X и Y, мм....................415 x 365

Ширина Т-образного паза стола, мм ............... 14

Расстояние между пазами стола, мм .............. 38

Количество Т-образных пазов стола, шт .......... 4

Ширина Т-образного паза основания, мм ....... 16

Расстояние между пазами основания, мм .... 225

Количество Т-образных пазов основания, шт .. 2

Мощность вертикального двигателя, кВт ....... 1,5

Длина, мм.........................................................830

Ширина, мм......................................................740

Высота, мм.......................................................186

Масса, кг...........................................................270

Масса в упаковке, кг ....................................... 300

*Примечание: Спецификация данной
инструкции является общей информацией.
Данные технические характеристики были
актуальны на момент издания руководства по
эксплуатации. Производитель оставляет за
собой право на изменение конструкции и
комплектации оборудования без уведомления
потребителя.

**Нарезание резьбы на станке возможно
только при наличии специальной оснастки.
Нарезание резьбы с помощью реверсивного
вращения шпинделя без оснастки недопу­стимо.
Настройка, регулировка, наладка и
техническое обслуживание оборудования
осуществляются покупателем.

В технических характеристиках станков указаны
предельные значения зон обработки, для опти­мального подбора оборудования и увеличения
сроков эксплуатации выбирайте станки с запасом.
Станок предназначен для эксплуатации в
закрытых помещениях с температурой от 10 до
35⁰С и относительной влажностью не более 80%.
Во избежание преждевременного выхода
электродвигателя станка из строя и увеличения
ресурса его работы необходимо: регулярно
очищать электродвигатель от стружки и пыли;
контролировать надежность контактов

6

инструкция по эксплуатации станка JET мод. JMD-18FC, JMD-18FPC

присоединенных силовых кабелей;
контролировать соответствие сечения силового
или удлинительного кабеля.

3.2 Уровень шума

Уровень мощности звука (согласно EN 11202):
Холостой ход максимальное число

оборотов................................................ 76,5 дБ(A)

Приведенные значения относятся к уровню ис­пускания шума и не являются необходимым
уровнем для безопасной работы.
Эта информация пригодна для того, чтобы дать
возможность пользователю станка лучше оце­нить подвержение опасности и возможные рис­ки.

3.3 Комплект поставки

Зажимная тяга M12
Угловые тиски, ширина губок 85 мм
Сверлильный патрон 1-13 мм с оправкой
Торцевая фреза диаметром 75 мм с оправкой
Лампа местного освещения
Защитный экран с концевым выключателем
3 рукоятки перемещения пиноли
Рукоятка регулировки высоты фрезерной го­ловки
2 маховика стола
Деталировка

4. Транспортировка и пуск в эксплуатацию

4.1. Транспортировка и установка

Станок поставляется в закрытом виде на пал­лете.
Используйте для транспортировки обычный ав­топогрузчик или тележку с грузоподъемным
устройством. При транспортировке обезопасьте
станок от опрокидывания.
Установка станков должна производиться в за­крытых помещениях, при этом являются вполне
достаточными условия обычной мастерской.
Станок должен быть надежно закреплен.
Станок поставляется не полностью собранным.

4.2 Монтаж

Если Вы при распаковке обнаружили повре­ждения вследствие транспортировки, немед­ленно сообщите об этом Вашему продавцу, не
запускайте станок в работу!
Утилизируйте, пожалуйста, упаковку в соответ­ствии с требованиями охраны окружающей
среды.
Удалите защитную транспортную смазку с по­мощью мягких растворителей.
Смонтируйте 3 рукоятки перемещения (A, Рис.

1) на штангах (B) и затем на ступице (C).

Рис.1

Установите рукоятку регулировки высоты (D,
Рис. 2) на цапфу рукоятки и зафиксируйте
резьбовым штифтом (E). Смонтируйте ручку
рукоятки (F).

Рис.2

Установите маховики (G, Рис. 3) на винте стола
и зафиксируйте резьбовыми штифтами.
Смонтируйте ручку рукоятки (H).

7

инструкция по эксплуатации станка JET мод. JMD-18FC, JMD-18FPC

Рис.3

Монтаж станка
Внимание: Станок очень тяжелый (290 кг)!
Убедитесь в достаточной грузоподъемности
и безупречном состоянии подъемных при­способлений.
Никогда не стойте под перемещаемыми гру­зами.

Используйте уровень, чтобы выровнять станок.
Ослабьте или затяните монтажные винты, при
необходимости подложите прокладку.
Точность обработки может быть достигнута
только на ровной поверхности.

4.3 Подключение к электрической сети

Подсоединение к сети со стороны клиента, а
также применяемые силовые кабели должны
соответствовать предписаниям. Напряжение и
частота тока в сети должны соответствовать
параметрам, указанным на фирменной таблич­ке станка.
Установленное изготовителем защитное
устройство должно быть рассчитано на 16 А.
Применяйте для подсоединения только сило­вые кабели с обозначением H07RN-F.
Подключение и ремонт электрического обору­дования разрешается проводить только квали­фицированным электрикам.
Подключение к электропитанию производится
на клемной планке в распределительном шка­фе.

4.4 Первичная смазка

Перед первым пуском станка в эксплуатацию,
необходимо смазать все места смазки.
При несоблюдении этого требования возможны
значительные повреждения! (См. Смазка, Гла­ва 8)

4.5 Пуск в эксплуатацию

Станок включается посредством нажатия зеле­ного выключателя: с помощью красного выклю­чателя производится остановка станка.
Аварийный выключатель (A, Рис. 5) останавли­вает все функции станка.

Внимание:

Станок остается под напряжением.
Разблокируйте аварийный выключатель, по­вернув его по часовой стрелке.

5. Работа станка
Внимание: перед работами по оснащению и
регулировки необходимо предохранить
станок от случайного включения.
Вытащите сетевой штекер и нажмите ава­рийный выключатель!

Сохраняйте безопасное расстояние между Ва­шими пальцами и вращающимся инструмен­том, патроном и стружкой.
Удаляйте стружку с помощью специального
крюка только при выключенном станке.
Не притормаживайте затяжной патрон или ин­струменты руками.
Запрещается работать при открытом защитном
экране и кожухе ремня.
Обезопасьте заготовку от прокручивания вме­сте со сверлом.
Используйте зажимы, тиски или иные вспомо­гательные устройства для фиксирования заго­товки.
Никогда не пытайтесь удержать заготовку толь­ко руками.
Всегда прикручивайте тиски к столу.
Перед обработкой убедитесь, что заготовка
надежно закреплена.
Никогда не работайте на весу (свободно удер­живаемая заготовка без опоры о стол).
При работе с длинными заготовками исполь­зуйте роликовый упор.
Установите упор глубины сверления так, чтобы
Вы не просверлили стол или зажимное приспо­собление.
Выбирайте усилие сверления таким образом,
что сверло вращалось свободно.
Слишком слабое усилие сверления приводит к
преждевременному износу сверла и пригора­нию инструмента или заготовки, слишком высо­кое усилие сверления может застопорить мотор
или сломать сверло.
Не используйте инструменты с проволочными
щетками, фрезы, режущие диски и шлифо­вальные диски на этом станке.
Запрещается обрабатывать магний - высокая
опасность возгорания!

8

инструкция по эксплуатации станка JET мод. JMD-18FC, JMD-18FPC

Производите измерительные и регулировочные
работы только при выключенном станке.

В случае опасности нажать аварийный вы­ключатель.

5.1 Элементы управления

Рис.6

A.... Маховик оси X

B.... Маховик оси Y

C ... Регулируемые упоры оси X
D ... Зажим каретки оси X

E.... Зажим каретки оси Y

J .... Рука переключения скоростей автоподачи

L .... Рычаг перемещения пиноли шпинделя и

включения автоподачи

K .... Механизм автоподачи с шкалой глубины

сверления
M ... Фиксатор

Рис.8

A .... Зажимной рычаг натяжения ремня

B .... Зажим колонны

Рис.7

F .... Упор глубины сверления

G ... Рычаг перемещения пиноли шпинделя
H ... Маховик точной регулировки хода пиноли

I ..... Муфта включения червячного редуктора

T .... Шкала точной регулировки стержня

Рис.7.1

Рис.9

A .... Кнопка включения

B .... Кнопка выключения

C ... Кнопка аварийного отключения питания
G ... Переключатель направления вращения

5.2 Выбор частоты вращения шпинделя

Необходимое число оборотов шпинделя зави­сит от типа обработки, материала заготовки, а
также от диаметра и материала инструмента.

9

инструкция по эксплуатации станка JET мод. JMD-18FC, JMD-18FPC

Рекомендации по числу оборотов действитель­ны для диаметра инструмента Ø10 мм и обра­ботки инструментом из быстрорежущей стали
Р6М5 (например, спиральное сверло).

Алюминий, латунь .............................. 1500 об/мин

Чугун: ................................................... 1000 об/мин

Сталь (Cталь 15): ................................. 800 об/мин

Сталь (Cталь 45): ................................. 600 об/мин

Нержавеющая сталь: ........................... 300 об/мин

При использовании твердосплавных инстру­ментов допустимо пятикратное увеличение
числа оборотов.
Общее правило: Чем больше диаметр сверле­ния, тем меньше число оборотов.
Например: Сталь (Cталь 15) диаметром 20 мм
позволяет использовать следующее число
оборотов
400 об/мин - с инструментом из быстрорежущей
стали
2000 об/мин - с твердосплавным инструментом

6. Работы по наладке и регулировке

Перед работами по наладке и регулировке ста­нок должен быть предохранен от непроизволь­ного включения.

Нажмите аварийный выключатель!

6.1 Изменение частоты вращения

Частота вращения может быть изменена пере­становкой ремня на шкивах.

Низкая частота вращения с максимальным
крутящим моментом может вызвать пере­грузку мотора!

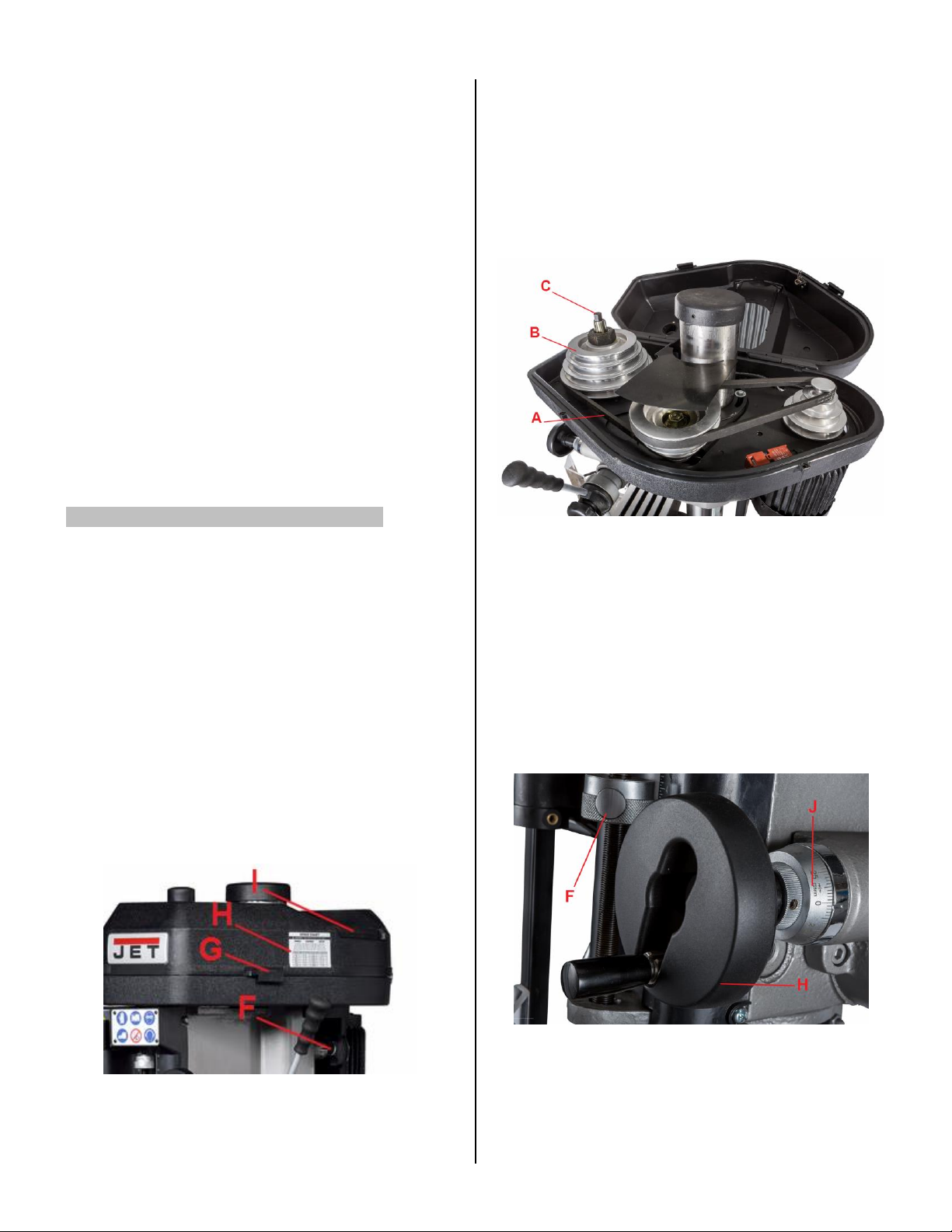

Сдвиньте два замка крышки (G, Рис.10),
сдвиньте заслонку (I).
Откройте крышку ременной коробки.
Ослабьте рукоятку фиксации натяжения ремня
(F) и сдвиньте мотор для ослабления натяже­ния приводного ремня.

Закройте кожух ремня, задвижку и запирающие
петли.
Натяните ремень, перемещением мотора

6.2 Смена оправки фрезы

Сдвиньте два замка крышки (G, Рис.10) и за­слонку (I).
Прочно удерживайте шкив (B, Рис. 11) и откру­тите тягу (C) рожковым ключом.

Рис.11

выкрутите зажимную тягу на 2 – максимум 3
оборота.
Сильным ударом резиновым молотком по тяге
выбейте конус фрезы из конуса шпинделя.

6.3.1 Регулировка упора глубины сверления

Для сверления нескольких отверстий одинако­вой глубины используйте упор глубины сверле­ния.
Нажмите кнопку регулировочной гайки (F, Рис.

12), чтобы быстро установить ее в необходи­мое положение.

Рис.10

Измените положение ремня в соответствии с
необходимым числом оборотов, показанных на
табличке (Н).

Рис.12

6.4.1 Точное перемещение пиноли

Включение точного перемещения пиноли
шпинделя производится затягиванием рукоятки
(I, Рис. 7).
При необходимости установите значение на
шкале (J, Рис. 12) на ноль.

10

инструкция по эксплуатации станка JET мод. JMD-18FC, JMD-18FPC

6.6 Регулировка возвратной пружины

Возвратная пружина стержня отрегулирована
на заводе-производителе.
Если необходима дополнительная регулировка,
действуйте следующим образом.
Ослабьте ручку (I, Рис. 14) на 6 мм.

Не снимать кожух пружины (H).

Рис.14

Надежно удерживайте кожух пружины (H).
Для, например, повышения упругости пружины,
осторожно снимите кожух пружины и поверните
ее против часовой стрелки, пока захват (J) сно­ва не зафиксируется.
Снова затяните ручку (I).

7. Контроль и техническое обслуживание
Общие указания

Перед работами по техническому обслужива­нию и очистке станок должен быть предохранен
от непроизвольного включения.

Вытащите сетевой штекер!

Производите очистку станка через равномер­ные отрезки времени.
Немедленно заменяйте поврежденные защит­ные устройства.
Подключение и ремонт электрического обору­дования разрешается проводить только квали­фицированным электрикам.
Учитывайте, что приводные ремни (плоские,
клиновые, поликлиновые), используемые в кон­струкции станка, относятся к деталям быстро­изнашивающимся, требуют контроля износа и
натяжения и периодической замены. Гарантия
на такие детали не распространяется. Защит­ные кожуха, отдельные детали из пластика и
алюминия, используемые в конструкции станка,
выполняют предохранительные функции. За­мене по гарантии такие детали не подлежат.

7.1 Еженедельная смазка:
Еженедельно смазывайте:

DIN 51502 CG ISO VG 68

(например, BP Maccurat 68, Castrol Magna BD 68,
Mobil Vectra 2, ИГНПс-40)

- Винт перемещения ось X (C, Рис. 13) Сма­зать по всей длине.

- Винт перемещения ось Y

Смазать по всей длине (Переместите стол в
его переднее крайнее положение и снимите
защитный кожух направляющих).

- Вертикальная колонна

Слегка смазать по всей длине.

- Зубчатая штанга

Слегка смазать по всей длине.

- Рукоятка регулировки высоты
Смазать через пресс-масленку.

Рис.15

7.2 Ежедневная смазка:
Ежедневно смазывайте: DIN 51502 CG ISO VG

68

(например, BP Maccurat 68, Castrol Magna BD 68,
Mobil Vectra 2, ИГНПс-40)

- Маховики X/Y

Смазать через пресс-масленку (A, Рис. 15)

- X/Y-Направляющие каретки

Смазать по всей длине (B, C, Рис. 15).

- Пиноль шпинделя

Смазать по всей длине.

7.3 Регулировка направляющей каретки

Направляющие каретки X/Y оборудованы регу­лировочными клиньями.

Рис.16

11

Если необходима регулировка:

350045

Подставка под станок

350055

Система подвода СОЖ 230 В

385021

Поворотные машинные тиски 150х40х0­140 мм

464816

Поворотный стол с круглой планшайбой
Ø200 мм/МК-3

708119

Устройство для транспортировки

50000061

Набор концевых фрез из быстрорежущей
стали 4, 6, 8, 10, 12, 14, 16 мм

50000065

Поворотный стол с круглой планшайбой
Ø150 мм/МК-3

50000170

Комплект зажимных инструментов для
16-мм Т-образного паза

50000180

Цанговый патрон MK3 с набором цанг

ER40 6, 8, 10, 12, 16, 20, 25 мм

50000390

Автоматическая система подачи по оси Х

VR1001061

CS-8 Поворотный стол с 3х кулачковым
патроном

VR1001024

TS-3 Задняя бабка для CS-8

VR3302075

16S Прецизионный быстрозажимной па­трон 3-16 мм/В16

VR3303079

16H Сверлильный патрон 1-16 мм/В16
под ключ

Поверните регулировочный винт (A, B, Рис. 16)
на ¼ оборота.
Проверьте ход каретки и повторите операцию
при необходимости.

7.4 Регулировка люфта стола

Шпиндель перемещения стола оборудован ре­гулируемой (с прорезями) гайкой.
Затяните расположенный на гайке винт, чтобы
уменьшить люфт гайки.

8. Устранение неисправностей
Мотор не работает

*Нет тока­Проверить соединительные провода и предо­хранитель.
*Нажат выключатель аварийной остановки­Поворотом кнопки разблокировать выключа­тель
*Не закрыта крышка ременной коробки­Закрыть крышку ременной коробки
*Защитный экран открыт­Переместить защитный экран в рабочую зону
между оператором и шпинделем.

*Дефект мотора, выключателя или кабеля - вы­звать электрика.

Сильные вибрации станка

*неверное натяжение ремня ­проконтролировать натяжение ремня.
*Неровно установлен станок­выровнять станок.
*Нестабильно зажат инструмент ­уменьшить вылет и длину инструмента.
*Люфт каретки ­отрегулировать клинья каретки.
*Направляющие каретки работают всухую ­смазать направляющие.
*Пиноль шпинделя сухая ­смазать пиноль шпинделя.
*Износилась режущая кромка инструмента ­заточить или заменить инструмент.
*Слишком высокое давление резки ­уменьшить глубину или подачу.
*Люфт в шпинделе перемещения ­отрегулировать гайку шпинделя.

Накаляется инструмент

*Выбрано неверное число оборотов ­уменьшить число оборотов.
*Износилась режущая кромка инструмента ­заточить или заменить инструмент.

Скошено высверливаемое отверстие

*А Несимметричная заточка сверла – правиль-
но заточить сверло.

инструкция по эксплуатации станка JET мод. JMD-18FC, JMD-18FPC

* Смещена ось отверстия –
применить центрирующее сверло.
*Погнуто сверло ­вставить новое сверло.
*Неверно затянуто сверло ­по-новому затянуть сверло.

9. Дополнительные принадлежности

Смотрите прайс-лист компании JET на

www.jettools.ru

12
