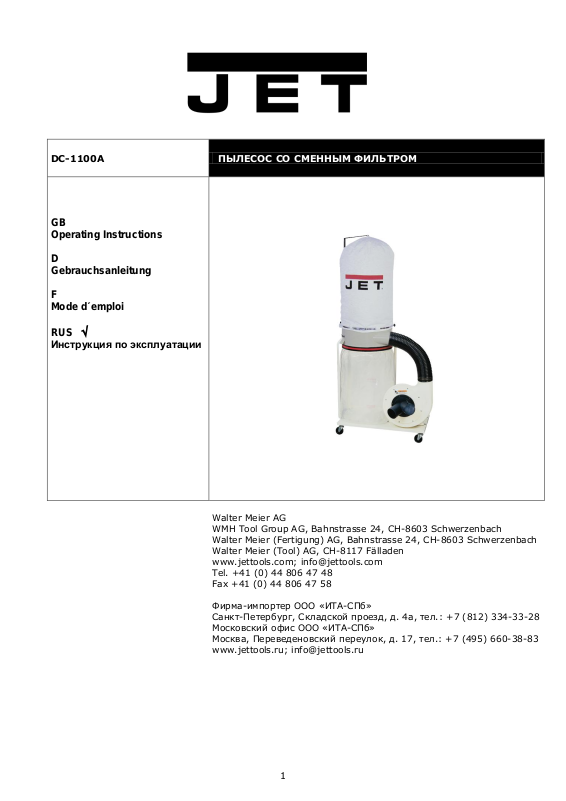

Jet DC-1100CK User Manual [ru]

DC-1100А

ПЫЛЕСОС СО СМЕННЫМ ФИЛЬТРОМ

GB
Operating Instructions

D
Gebrauchsanleitung

F
Mode d´emploi

RUS 
Инструкция по эксплуатации

Walter Meier AG
WMH Tool Group AG, Bahnstrasse 24, CH-8603 Schwerzenbach
Walter Meier (Fertigung) AG, Bahnstrasse 24, CH-8603 Schwerzenbach
Walter Meier (Tool) AG, CH-8117 Fälladen
www.jettools.com; [e-mail]
Tel. [phone]
Fax [phone]

Фирма-импортер ООО «ИТА-СПб»
Санкт-Петербург, Складской проезд, д. 4а, тел.: [phone]
Московский офис ООО «ИТА-СПб»
Москва, Переведеновский переулок, д. 17, тел.: [phone]

www.jettools.ru; [e-mail]

1

Гарантийные обязательства JET

Гарантийный срок 2 (два) года исчисляется с даты продажи. Датой продажи является дата

оформления товарно-транспортных документов и/или дата заполнения гарантийного талона.

Гарантийный, а так же негарантийный и послегарантийный ремонт производится только в

сервисных центрах, указанных в гарантийном талоне, или авторизованных сервисных центрах.

1. ОБЩИЕ УКАЗАНИЯ

Вытяжная установка предназначена для удаления древесных опилок, стружки и пыли обра­зующихся в узлах, корпусах, поверхностях на деревообрабатывающих станках и местах их
расположения.

Нельзя использовать вытяжную установку для удаления отходов металлообработки, химиче­ской переработки и смежных отраслей. Использование вытяжной установки для станков или в
мастерских не для деревообработки, может производиться только после консультации с пред­ставителями компании.

Наряду с указаниями по технике безопасности, содержащимися в инструкции по эксплуата­ции, и особыми предписаниями Вашей страны необходимо принимать во внимание общеприня­тые технические правила работы на деревообрабатывающих станках.

Каждое отклонение от этих правил при использовании рассматривается как неправильное
применение и продавец не несет ответственность за повреждения, произошедшие в результате
этого.

В установке нельзя производить никаких технических изменений.

Ответственность несет только пользователь.

Использовать станок только в технически исправном состоянии.

Для станков 220В: Соединительный кабель (или удлинитель) от автомата защиты и от источ­ника электропитания до станка должен быть не менее 3x1,5мм² (желательно медный, трѐх­жильный, с сечением каждой жилы не менее 1,5 мм2).

Для станков 380В: Соединительный кабель (или удлинитель) от автомата защиты и от источ­ника электропитания до станка должен быть не менее 4x1,5мм² (желательно медный, четырѐх­жильный, с сечением каждой жилы не менее 1,5 мм2).

При возникновении неисправностей в процессе эксплуатации вытяжной установки не пытай­тесь ставить не оригинальные детали и узлы, не вносите конструктивных изменений и переде­лок в станок.

Вытяжную установку разрешается эксплуатировать лицам, которые ознакомлены с его рабо­той, техническим обслуживанием и предупреждены о возможных опасностях.

Если Вы при распаковке обнаружили повреждения вследствие транспортировки, немедленно
сообщите об этом Вашему продавцу.
Не запускайте установку в работу!

2

2. КОМПЛЕКТ ПОСТАВКИ

1. Сменный фильтр

2. Устройство для транспортировки

3. Вытяжной штуцер 2х100 мм

4. Мешок для сбора пыли – 5 шт.

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Подключение Ø2х100 мм
Объѐм всасываемого воздуха

................................... Ø100 мм 1150 м³/ч

Разряжение ................................. 1700 Па

Объѐм мешка для сбора опилок ....... 200 л

Габаритные размеры

(ДхШхВ) ........................ 940х510х1830 мм

Масса .............................................. 71 кг

Напряжение сети ...... 220 В ~1/N/PE 50 Гц

Выходная мощность ...... 1,1кВт (1,5ЛС) S1

Рабочий ток ........................................ 7 А

Соединительный провод 3х1,5 мм²

Устройство защиты ............................ 10 А

*Примечание: Спецификация данной
инструкции является общей информацией.
Данные технические характеристики были
актуальны на момент издания руководства по
эксплуатации. Компания WMH Tool Group
оставляет за собой право на изменение
конструкции и комплектации оборудования
без уведомления потребителя.

Настройка, регулировка, наладка и
техническое обслуживание оборудования
осуществляются покупателем.

4. ОБЩИЕ УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Перед монтажом и вводом устройства в эксплуатацию прочитать руководство по эксплуата­ции и поступать согласно инструкциям! Наряду с указаниями в данном руководстве, необходи­мо также соблюдать общепринятые правила техники безопасности.

Работать в режиме отсасывания только при подсоединении обрабатывающего станка или
подсоединении набора для очистки пола.

Твердые тела, например, куски дерева (с длиной кромки более 1 см), а также металлические
детали и камни или тому подобное, не должны отсасываться. Подобные тела вызывают повре­ждение крыльчатки или модульного корпуса (исключение гарантии).

Устройство должно включаться только в полностью монтированном состоянии.

Работы по техобслуживанию, например, смена мешка, фильтра и шланга, производить толь­ко при вытянутой сетевой вилке. Не дотрагивайтесь до крыльчатки вентилятора, существует
опасность травмы.

Устройство защищать от влаги.

Не работать во взрывоопасных помещениях.

Применять только оригинальные комплектующие.

Перед каждым вводом в эксплуатацию устройство контролировать на безупречность функ­ционирования.

Устройство не применять при температурах ниже 0° С.

Не разрешается пользование устройством детьми или лицами, не ознакомленными с работой
устройства.

Соблюдать правила предупреждения несчастных случаев и правила пожарной безопасности.

Заземлить отсасывающий шланг для отвода электростатического заряда на соединительном
патрубке отсасываемой машины. Заземлить устройство (Обнажить спираль шланга и создать
токопроводящее соединение).

При смене фильтра или сборного мешка для стружки носить пылезащитную маску (фильтро­вальная маска с гранулометрическим фильтром, степень фильтрования 2).

Не разрешается производить какие-либо изменения в конструкции пылесоса.

Ежедневно перед включением проверяйте техническое состояние пылесоса и наличие необ­ходимых защитных приспособлений.

Перед техническими работами и заменой мешка для стружки отключайте станок от питания.

Во время замены и опустошения мешка для стружки, а также во время работ с фильтром на­девайте защитную маску.

Никогда не трогайте работающую установку.

Чтобы избежать соприкосновения с вращающимся колесом вентилятора, закрывайте неис­пользуемые отверстия для подключения.

Следите за тем, чтобы соединительные провода не мешали работе пылесоса.

Не подпускайте детей к работающей установке.

3

Никогда не оставляйте без присмотра работающий пылесос.

Не включайте пылесос вблизи воспламеняющихся жидкостей и газов.

Не включайте пылесос во влажных помещениях, не подвергайте воздействию дождя.

Не используйте пылесос для фильтрации паров и дыма.

Древесная пыль взрывоопасна и может быть вредной для здоровья. Тропическая и твѐрдая
древесина (например, бук и дуб) классифицируются как канцерогенные.

Работы по электрике установки разрешается проводить только квалифицированным специа­листам.

Немедленно заменяйте повреждѐнный кабель.

4.1. Опасности

Опасность от пыли.

Опасность поражения электрическим током, при неправильной прокладке кабеля.

Опасность взрыва при неправильно подключѐнном заземлении.

4.2. Уровень шума

Уровень звукового давления (по ENISO 3744) 80 дБ (А).

Приведенные значения относятся к уровню издаваемого шума и не являются необходимым
уровнем для безопасной работы.

5. МОНТАЖ И ПУСК В ЭКСПЛУАТАЦИЮ

5.1. Монтаж

Монтаж устройства для транспортировки

Закрепите 4 ролика с гроверными шайбами
и гайками на внутренней стороне основания
(Рис. 1).

Рис. 1

Монтаж мотора и вентилятора

Закрепите мотор с вентилятором (А) на ос­новании с помощью 4 болтов с шестигранными
головками (В) и шайб.

Рис. 2

Закрепите кожух вентилятора со штуцера­ми (А, Рис. 3) с помощью 8 винтов со сферо­цилиндрическими головками.

Рис. 3

Закрепите крепѐжную пластину (С) болта-

ми.
Внимание: чтобы избежать соприкосновения

с вращающейся крыльчаткой улитки, всегда
закрывайте неиспользуемые отверстия для
подключения.

Монтаж корпуса

Закрепите на основании 3 вертикальные
ножки (А, Рис. 4) с помощью 6 винтов с ци­линдрическими головками (В).

Рис. 4

Закрепите корпус (А, Рис. 5) с помощью 6
винтов с шестигранными головками.

4

Монтаж шланга

Рис. 5

Закрепите шланг (А, Рис. 6) с помощью 2

зажимов (В).

Рис. 6

Монтаж мешка для сбора пыли

Наденьте мешок на зажимное кольцо (Е,

Рис. 7).

Рис. 7

Сожмите зажимное кольцо и снизу, держа
кольцо наискосок, вставьте его в корпус, так
чтобы оно полностью поместилось в канавку
(F, Рис. 8) корпуса.

Рис. 9

Закрепите сменный фильтр на корпусе с

помощью хомута (D).

5.2. Подключение соединительного
шланга

Чтобы избежать статического разряда и
взрыва, соединительный шланг должен быть
подключен к заземлению.

.

(набор JET для подключения заземления,
артикул JW1053).

5.3. Подключение

Подсоединение к сети со стороны клиента,
а также применяемые удлинители должны со­ответствовать тех. требованиям.

Напряжение сети и частота должны соот­ветствовать рабочим параметрам, указанным
на фирменной табличке.

Установленное изготовителем защитное
устройство должно быть рассчитано на 10 А.

Используйте соединительные провода

только с маркировкой H07RN-F.

Подключение и ремонт электрического
оборудования разрешается проводить только
квалифицированным электрикам.

6. ЭКСПЛУАТАЦИЯ

Машина запускается нажатием зелѐной
кнопки на главном выключателе, нажатием
красной кнопки машина выключается.

Рис. 8

Монтаж сменного фильтра

Закрепите шток (В, Рис. 9) 2 болтами и гай-

ками с шайбами.

5

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Перед работами по техническому обслуживанию и очистке пылесос необходимо отключить от

питания.

Подключение и ремонт электрического оборудования разрешается проводить только квали-

фицированным электрикам.

Ежедневно проверяйте пылесос на повреждения.
Регулярно чистите пылесос.

Защитные кожуха, отдельные детали из пластика и алюминия, используемые в конструкции
станка, выполняют предохранительные функции. Замене по гарантии такие детали не подле­жат.

Немедленно меняйте повреждѐнные защитные приспособления.

7.1. Очистка сменных фильтров

Для очистки фильтра проверните ручку (I, Рис. 9) несколько оборотов, застрявшая пыль
осыплется в мешок для стружки.
Внимание: во время замены фильтра и технических работ необходимо использовать защитную
маску.

7.2. Замена мешка для стружки

Перед заменой мешка для стружки отключите установку от Эл.питания.

Во время замены или опустошения мешка необходимо надевать защитную маску.

Нажмите на фиксирующее кольцо (Е, Рис. 8), вытолкните наверх и по диагонали вынимайте
из корпуса вместе с мешком для стружки.

8. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
пылесос не запускается

*нет тока – проверить соединительные провода и предохранитель;
*дефект мотора, выключателя или кабеля – вызвать электрика;

слабый поток воздуха

*засорился сменный фильтр – очистить фильтр;

9. ПОСТАВЛЯЕМЫЕ ПРИНАДЛЕЖНОСТИ

- артикул ITP10000312
шланг ПВХ, чѐрный, Ø100 мм, длина 5 м

-артикул ITP10000317
шланг ПВХ, прозрачный, Ø100 мм, длина 5 м

- артикул JW 1022

зажим для шланга, оцинкованный, Ø100 мм

- артикул 709565

мешок для стружки (набор из 5 штук)

- артикул 10000339

устройство автоматического включения 220В

- артикул 10000340

устройство автоматического отключения 380В
Остальные принадлежности см. в прайс-листе.

6
