INSTALLATION INSTRUCTIONS

30" (76.2 CM), 36" (91.4 CM) AND 48" (121.9 CM)

COMMERCIAL STYLE DUAL FUEL CONVECTION RANGES

for residential use only

INSTRUCTIONS D’INSTALLATION

CUISINIÈRES À CONVECTION À DOUBLE COMBUSTIBLE

ET DE TYPE COMMERCIAL DE 30" (76,2 CM),

36" (91,4 CM) ET 48" (121,9 CM)

pour utilisation résidentielle uniquement

Table of Contents/Table des matières

RANGE SAFETY..............................................................................2

INSTALLATION REQUIREMENTS ................................................3

Tools and Parts ............................................................................3

Location Requirements ................................................................4

Electrical Requirements - U.S.A. Only .........................................6

Electrical Requirements - Canada Only.......................................7

Gas Supply Requirements ...........................................................7

INSTALLATION INSTRUCTIONS ..................................................8

Unpack Range..............................................................................8

Install Optional Backguard...........................................................9

Install Anti-Tip Bracket.................................................................9

Electrical Connection - U.S.A. Only ...........................................10

Make Gas Connection................................................................12

Verify Anti-Tip Bracket Location ................................................12

Level Range................................................................................12

Install Griddle..............................................................................13

Electronic Ignition System..........................................................13

Reinstall Kick Plate.....................................................................14

Complete Installation..................................................................15

GAS CONVERSIONS....................................................................15

LP Gas Conversion ....................................................................15

Natural Gas Conversion .............................................................17

Strip Circuits...............................................................................19

Wiring Diagrams .........................................................................21

SÉCURITÉ DE LA CUISINIÈRE..............................................23

EXIGENCES D’INSTALLATION.............................................. 24

Outils et pièces...................................................................... 24

Exigences d’emplacement.................................................... 25

Spécifications de l’installation électrique .............................27

Spécifications de l'alimentation en gaz ................................27

INSTRUCTIONS D’INSTALLATION .......................................29

Déballage de la cuisinière .....................................................29

Installation du dosseret facultatif.......................................... 29

Installation de la bride antibasculement...............................29

Raccordement au gaz...........................................................30

Vérification de l'emplacement de la bride

antibasculement.................................................................... 31

Réglage de l'aplomb de la cuisinière.................................... 31

Installation de la plaque à frire .............................................. 31

Système d'allumage électronique.........................................31

Réinstallation du garde-pieds...............................................33

Achever l'installation .............................................................33

CONVERSIONS POUR CHANGEMENT DE GAZ .................34

Conversion pour l'alimentation au propane..........................34

Conversion pour l'alimentation au gaz naturel .....................36

Schémas des circuits............................................................ 37

Schémas de câblage............................................................. 39

IMPORTANT:

Save for local electrical inspector's use.

Installer: Leave installation instructions with the homeowner. Homeowner: Keep installation instructions for future reference.

IMPORTANT :

À conserver pour consultation par l'inspecteur local des installations électriques.

Installateur : Remettre les instructions d'installation au propriétaire. Propriétaire : Conserver les instructions d'installation pour référence ultérieure.

W10349768A

RANGE SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages.

This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or hurt you and others. All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

You can be killed or seriously injured if you don't immediately

DANGER

WARNING

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can happen if the instructions are not followed.

WARNING: If the information in this manual is not followed exactly, a fire or explosion may result causing property damage, personal injury or death.

follow instructions.

can be killed or seriously injured if you don't

You instructions.

– Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this

or any other appliance.

– WHAT TO DO IF YOU SMELL GAS:

Do not try to light any appliance.

•

Do not touch any electrical switch.

•

Do not use any phone in your building.

•

Immediately call your gas supplier from a neighbor's phone. Follow the gas supplier's

•

instructions. If you cannot reach your gas supplier, call the fire department.

•

– Installation and service must be performed by a qualified installer, service agency or

the gas supplier.

WARNING: Gas leaks cannot always be detected by smell. Gas suppliers recommend that you use a gas detector approved by UL or CSA. For more information, contact your gas supplier. If a gas leak is detected, follow the “What to do if you smell gas” instructions.

In the State of Massachusetts, the following installation instructions apply:

■ Installations and repairs must be performed by a qualified or licensed contractor, plumber, or gasfitter qualified or licensed by

the State of Massachusetts.

■ If using a ball valve, it shall be a T-handle type.

■ A flexible gas connector, when used, must not exceed 3 feet.

A child or adult can tip the range and be killed.

Connect anti-tip bracket to wall behind range. Reconnect the anti-tip bracket, if the range is moved. Failure to follow these instructions can result in death or serious burns to children and adults.

INSTALLATION REQUIREMENTS

Tools and Parts

Gather the required tools and parts before starting installation. Read and follow the instructions provided with any tools listed here.

Too ls n ee de d

■ Tape measure

■ #2 Phillips screwdriver

■ ¹⁄₈" x 4¼" flat-blade

screwdriver

■ Level

■ Drill

■ Wrench or pliers

■ Pipe wrench

■ Adjustable wrench or

⁵⁄₈" wrench

■ ³⁄₈" drive ratchet

■ ¹⁄₈" drill bit

■ ¹⁵⁄₁₆" combination wrench

■ ¹⁄₄", ³⁄₈", ⁵⁄₁₆" nut drivers

Parts supplied

Check that all parts are included.

■ Anti-tip bracket kit

A. Anti-tip bracket B. #8-18 x 1" Phillips head screws (4)

NOTE: Anti-tip bracket must be securely mounted to subfloor. Thickness of flooring may require longer screws to anchor bracket to subfloor. Longer screws are available from your local hardware store. See “Install Anti-Tip Bracket” section.

†®TORX is a registered trademark of Saturn Fasteners, Inc.

■ ³⁄₁₆" carbide tip masonry bit

■ Marker or pencil

■ Pipe-joint compound

resistant to LP gas

■ Noncorrosive leak-detection

solution

■ Tubing cutter

For LP/Natural Gas Conversions

■ T15 Torx

■ ⁷⁄₈" socket

■ Adjustable wrench

■ ½" deep-well socket

■ 7 mm nut driver

■ Masking tape

®†

screwdriver

WARNING

Tip Over Hazard

■ Gas pressure regulator

■ Burner grates

■ Burner heads and caps

■ Griddle drip tray (on griddle models)

■ LP orifice package (W10221288)

■ Conversion label (W10221320)

NOTE: The cooktop is manufactured for use with Natural gas. To convert to LP gas, see the “Gas Conversions” section.

Parts needed

■ Power supply cord kit:

■ 30" (76.2 cm) and 36" (91.4 cm) models - A UL listed

40 amp power supply cord kit

■ 48" (121.9 cm) models - A UL listed 50 amp power supply

cord kit marked for use with nominal 1³⁄₈" (34.93 mm) diameter connection openings

■ A UL listed strain relief

■ UL listed wire connectors

All models must be installed with a backguard if installing at zero clearance to a combustible backwall. See “Cabinet Dimensions” in the “Location Requirements” section for installation requirements.

■ 30" (76.2 cm) Adjustable Backguard

Order Part Number 8285148

■ 36" (91.4 cm) Adjustable Backguard

Order Part Number 8284756

■ 48" (121.9 cm) Adjustable Backguard

Order Part Number 8284755

■ 9" (22.9 cm) Backguard for 30" (76.2 cm) Ranges

Order Part Number W10115773

■ 9" (22.9 cm) Backguard for 36" (91.4 cm) Ranges

Order Part Number W10115776

■ 9" (22.9 cm) Backguard for 48" (121.9 cm) Ranges

Order Part Number W10115777

■ 22" (55.9 cm) Backsplash with Dual-Position Shelf for

30" (76.2 cm) Ranges Order Part Number W10285447

■ 22" (55.9 cm) Backsplash with Dual-Position Shelf for

36" (91.4 cm) Ranges Order Part Number W10285448

■ 22" (55.9 cm) Backsplash with Dual-Position Shelf for

48" (121.9 cm) Ranges Order Part Number W10285449

To order, see the “Assistance or Service” section of the Use and Care Guide.

Check local codes and consult gas supplier. Check existing gas supply and electrical supply. See “Electrical Requirements” and “Gas Supply Requirements” sections.

It is recommended that all electrical connections be made by a licensed, qualified electrical installer.

High Altitude Conversion

To convert the cooktop for elevations above 6,560 ft (1999.5 m), order a High Altitude Conversion Kit.

■ Part Number W10237848 - LP high altitude

■ Part Number W10160841 - Natural gas high altitude

To order, see the “Assistance or Service” section of the Use and Care Guide.

Location Requirements

IMPORTANT: Observe all governing codes and ordinances. Do not obstruct flow of combustion and ventilation air.

■ It is the installer’s responsibility to comply with installation

clearances specified on the model/serial rating plate. The model/serial rating plate is located under the console on the right-hand side.

■ It is recommended that a 600 CFM or larger range hood be

installed above the range.

■ It is not recommended that a microwave hood combination

be mounted above the range.

■ Recessed installations must provide complete enclosure of

the sides and rear of the range.

■ To eliminate the risk of burns or fire by reaching over heated

surface units, cabinet storage space located above the surface units should be avoided. If cabinet storage is to be provided, the risk can be reduced by installing a range hood that projects horizontally a minimum of 5" (12.7 cm) beyond the bottom of the cabinets.

■ All openings in the wall or floor where range is to be installed

must be sealed.

■ Do not seal the range to the side cabinets.

■ Cabinet opening dimensions that are shown must be used.

Given dimensions are minimum clearances.

■ The anti-tip bracket must be installed. To install the anti-tip

bracket shipped with the range, see “Install Anti-Tip Bracket” section.

■ Grounded electrical supply is required. See “Electrical

Requirements” section.

■ Proper gas supply connection must be available. See “Gas

Supply Requirements” section.

■ Contact a qualified floor covering installer to check that the

floor covering can withstand at least 200°F (93°C). Use an insulated pad or ¼" (0.64 cm) plywood over carpet and under range if installing range over carpeting.

IMPORTANT: To avoid damage to your cabinets, check with your builder or cabinet supplier to make sure that the materials used will not discolor, delaminate or sustain other damage. This oven has been designed in accordance with the requirements of UL and CSA International and complies with the maximum allowable wood cabinet temperatures of 194°F (90°C).

Mobile Home - Additional Installation Requirements

The installation of this range must conform to the Manufactured Home Construction and Safety Standard, Title 24 CFR, Part 3280 (formerly the Federal Standard for Mobile Home Construction and Safety, Title 24, HUD Part 280). When such standard is not applicable, use the Standard for Manufactured Home Installations, ANSI A225.1/NFPA 501A or with local codes.

In Canada, the installation of this range must conform with the current standards CAN/CSA-A240-latest edition, or with local codes.

Mobile home installations require:

■ When this range is installed in a mobile home, it must be

secured to the floor during transit. Any method of securing the range is adequate as long as it conforms to the standards listed above.

Product Dimensions

30" (76.2 cm) models

A. Optional backguard may be installed. B. 27¾" (70.5 cm) depth with control panel, see NOTE* C. 35¾" (89.6 cm) cooktop height when setting on the wheels D. 30" (76.2 cm) width E. Model/serial rating plate location

36" (91.4 cm) models

Cabinet Dimensions

A. Optional backguard may be installed. B. 27¹⁄₈" (68.9 cm) depth with control panel, see NOTE* C. 35¾" (90.2 cm) cooktop height when setting on the wheels D. 36" (91.4 cm) width E. Model/serial rating plate location

48" (121.9 cm) models

Cabinet opening dimensions shown are for 25" (64 cm) countertop depth, 24" (61 cm) base cabinet depth and 36" (91.4 cm) countertop height. Dimensions must be met in order to ensure a flush fit to backwall.

IMPORTANT: If installing a range hood or hood liner above the range, follow the range hood or hood liner installation instructions for dimensional clearances above the cooktop surface.

O***

Gas installation area

Electrical installation area*

A. Optional backguard may be installed. B. 27¹⁄₈" (68.9 cm) depth with control panel, see NOTE* C. 35¾" (90.2 cm) cooktop height when setting on the wheels D. 48" (121.9 cm) width E. Model/serial rating plate location

*NOTE: When installed in a 24" (61.0 cm) base cabinet with

25" (63.5 cm) countertop; front of oven door protrudes 1⁷⁄₈" (4.8 cm) beyond 24" (61.0 cm) base cabinet.

A. 18" (45.7 cm) upper cabinet to countertop B. 30" (76.2 cm) model: 30" (76.2 cm) min. upper cabinet width

36" (91.4 cm) model: 36" (91.4 cm) min. upper cabinet width

48" (121.9 cm) model: 48" (121.9 cm) min. upper cabinet width C. 13" (33 cm) max. upper cabinet depth D. For minimum clearance to top of range, see NOTE**. E. 30¼" (76.8 cm) on 30" (76.2 cm) models

36¼" (92.1 cm) on 36" (91.4 cm) models

48¼" (122.6 cm) on 48" (121.9 cm) models

F. 6" (15.2 cm) min. clearance from both sides of range to side

wall or other combustible material

G. 15" (38.1 cm) H. 22" (55.9 cm) on 30" (76.2 cm) models

28" (71.1 cm) on 36" (91.4 cm) models

40" (101.6 cm) on 48" (121.9 cm) models

I. 1½" (3.8 cm)

J. 3" (7.6 cm)

K. 5" (12.7 cm)

L. 6" (15.2 cm) on 30" (76.2 cm) models

14" (35.5 cm) on 36" (91.4 cm) models

24" (61.0 cm) on 48" (121.9 cm) models

M. 10½" (26.7 cm)

N. 6" (15.2 cm) O. 6" (15.2 cm), see NOTE***

*NOTE: Receptacle must be rotated 90° for Canadian

installation.

**NOTE: Minimum Clearances

30" (76.2 cm) models: 30" (76.2 cm) minimum clearance between the top of the cooking platform and the bottom of an uncovered wood or metal cabinet.

36" (91.4 cm) models: 42" (106.7 cm) minimum clearance between the top of the cooking platform and the bottom of an uncovered wood or metal cabinet.

48" (121.9 cm) models: 42" (106.7 cm) minimum clearance between the top of the cooking platform and the bottom of an uncovered wood or metal cabinet.

***NOTE: If backwall is constructed of a combustible material

and a backguard is not installed, a 6" (15.2 cm) minimum clearance is required for all models.

■ A circuit breaker is recommended.

■ Wire sizes and connections must conform with the rating of

the range.

■ The Tech Sheet is located behind the kick plate in a clear

plastic bag.

Electrical Requirements - U.S.A. Only

If codes permit and a separate ground wire is used, it is recommended that a qualified electrical installer determine that the ground path and wire gauge are in accordance with local codes.

If codes permit and a separate ground wire is used, it is recommended that a qualified electrician determine that the ground path is adequate.

Do not use an extension cord. Be sure that the electrical connection and wire size are adequate

and in conformance with the National Electrical Code, ANSI/ NFPA 70-latest edition and all local codes and ordinances.

A copy of the above code standards can be obtained from: National Fire Protection Association One Batterymarch Park Quincy, MA 02269.

WARNING: Improper connection of the equipment-grounding conductor can result in a risk of electric shock. Check with a qualified electrician or service technician if you are in doubt as to whether the appliance is properly grounded. Do not modify the power supply cord plug. If it will not fit the outlet, have a proper outlet installed by a qualified electrician.

Electrical Connection

To properly install your range, you must determine the type of electrical connection you will be using and follow the instructions provided for it here.

■ Range must be connected to the proper electrical voltage

and frequency as specified on the model/serial number rating plate. The model/serial number rating plate is located under the console on the right-hand side. Refer to the figures in the “Product Dimensions” section of the “Location Requirements” section.

■ This range may be manufactured with a 4-wire power supply

cord or may not include a power supply cord. If your range does not include a power supply cord, use a 4-wire power supply cord rated at 250 volts, 40 or 50 amps and investigated for use with ranges.

Range Rating* Specified Rating of Power

Supply Cord Kit and Circuit Protection

If connecting to a 4-wire system:

This range is manufactured with the ground connected to the cabinet. The ground must be revised so the green ground wire of the 4-wire power supply cord is connected to the cabinet. See “Electrical Connection.”

Grounding through the neutral conductor is prohibited for new branch-circuit installations (1996 NEC); mobile homes; and recreational vehicles, or an area where local codes prohibit grounding through the neutral conductor.

When a 4-wire receptacle of NEMA Type 14-50R is used, a matching UL listed, 4-wire, 250-volt, 40- or 50-amp, range power supply cord must be used. This cord contains 4 copper conductors with ring terminals or open-end spade terminals with upturned ends, terminating in a NEMA Type 14-50R plug on the supply end.

The fourth (grounding) conductor must be identified by a green or green/yellow cover and the neutral conductor by a white cover. Cord should be Type SRD or SRDT with a UL listed strain relief and be at least 4 ft (1.22 m) long.

4-wire receptacle (14-50R)

The minimum conductor sized for the copper 4-wire power cord are:

40-amp circuit 2 No.-8 conductors 1 No.-10 white neutral 1 No.-8 green grounding

If connecting to a 3-wire system:

Local codes may permit the use of a UL listed, 3-wire, 250-volt, 40- or 50-amp range power supply cord (pigtail). This cord contains 3 copper conductors with ring terminals or open-end spade terminals with upturned ends, terminating in a NEMA Type 10-50P plug on the supply end. Connectors on the appliance end must be provided at the point the power supply cord enters the appliance. This uses a 3-wire receptacle of NEMA Type 10-50R.

120/240 Volts 120/208 Volts Amps Range Size

8.8 - 16.5 kW

7.8 - 12.5 kW

40 or 50**5030” (76.2 cm),

36” (91.4 cm)

16.6 - 22.5 kW

12.6 - 18.5 kW

48” (121.9 cm)

*The NEC calculated load is less than the total connected load

listed on the model/serial rating plate.

**If connecting to a 50-amp circuit, use a 50-amp rated cord with

kit. For 50-amp rated cord kits, use kits that specify use with a nominal 1³⁄₈" (34.9 mm) diameter connection opening.

3-wire receptacle (10-50R)

Electrical Requirements - Canada Only

Gas Supply Requirements

WARNING

Electrical Shock Hazard Electrically ground range. Failure to do so can result in death, fire, or

electrical shock.

If codes permit and a separate ground wire is used, it is recommended that a qualified electrical installer determine that the ground path and wire gauge are in accordance with local codes.

Be sure that the electrical connection and wire size are adequate and in conformance with the CSA Standard C22.1, Canadian Electrical Code, Part 1 - latest edition, and all local codes and ordinances.

A copy of the above code standards can be obtained from: Canadian Standards Association

178 Rexdale Blvd. Toronto, ON M9W 1R3 CANADA

■ Check with a qualified electrical installer if you are not sure

the range is properly grounded.

■ When a 4-wire, single phase 250 volt, 60 Hz., AC only

electrical supply is available, a 40-amp minimum circuit protection is required on 30" (76.2 cm) and 36" (91.4 cm) ranges and a 50-amp minimum circuit protections is required on 48" (121.9 cm) ranges, fused on both sides of the line.

■ A time-delay fuse or circuit breaker is recommended.

■ This range is equipped with a CSA International Certified

Power Cord intended to be plugged into a standard 14-50R wall receptacle. Be sure the wall receptacle is within reach of range’s final location.

■ Do not use an extension cord.

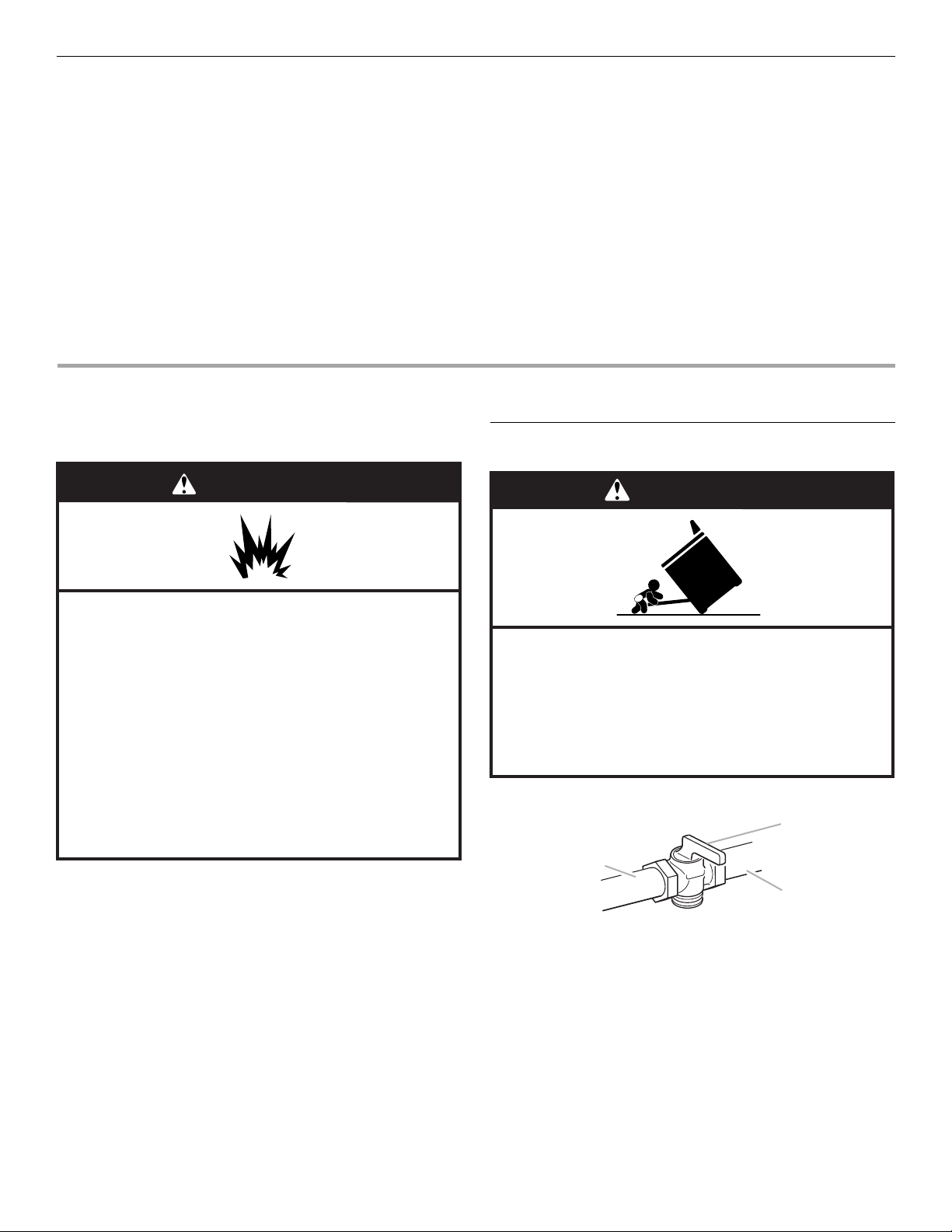

WARNING

Explosion Hazard Use a new CSA International approved gas supply line. Install a shut-off valve. Securely tighten all gas connections. If connected to LP, have a qualified person make sure

gas pressure does not exceed 14" (36 cm) water column.

Examples of a qualified person include: licensed heating personnel,

authorized gas company personnel, and authorized service personnel.

Failure to do so can result in death, explosion, or fire.

Observe all governing codes and ordinances. IMPORTANT: This installation must conform with all local codes

and ordinances. In the absence of local codes, installation must conform with American National Standard, National Fuel Gas Code ANSI Z223.1/NFPA 54 - latest edition or CAN/CGA B149 latest edition.

IMPORTANT: Range cooktop must be connected to a regulated gas supply.

IMPORTANT: Leak testing of the range cooktop must be conducted according to the manufacturer’s instructions.

Type of Gas

Natural Gas:

This range is design-certified by CSA International for use with Natural gas or, after proper conversion, for use with LP gas.

■ This range is factory set for use with Natural gas. The model/

serial rating plate located under the console on the right-hand side has information on the types of gas that can be used. If the types of gas listed do not include the type of gas available, check with the local gas supplier.

LP Gas conversion:

Conversion must be done by a qualified service technician. No attempt shall be made to convert the range cooktop from the

gas specified on the model/serial rating plate for use with a different gas without consulting the serving gas supplier. To convert to LP gas, use the LP gas conversion kit provided with your range and see the “Gas Conversions” section. The parts for this kit are in the literature package supplied with the range.

Gas Supply Line

■ Provide a gas supply line of ¾" (1.9 cm) rigid pipe to the

range location. A smaller size pipe on longer runs may result in insufficient gas supply. With LP gas, piping or tubing size can be ½" (1.3 cm) minimum. Usually, LP gas suppliers determine the size and materials used in the system.

NOTE: Pipe-joint compounds that resist the action of LP gas must be used. Do not use TEFLON

Flexible metal appliance connector:

■ If local codes permit, a new CSA design-certified,

4 - 5 ft (122 - 152.4 cm) long, ⁵⁄₈" (1.6 cm) or ¾" (1.9 cm) I.D., flexible metal appliance connector may be used for connecting range to the gas supply line.

■ A ½" (1.3 cm) male pipe thread is needed for connection

to the female pipe threads of the inlet to the range pressure regulator.

■ Do not kink or damage the flexible metal tubing when

moving the range.

Rigid pipe connection: The rigid pipe connection requires a combination of pipe

fittings to obtain an in-line connection to the range. The rigid pipe must be level with the range connection. All strains must be removed from the supply and fuel lines so range will be level and in line.

®†

tape.

LP Gas:

Minimum pressure: 11" (27.9 cm) WCP Maximum pressure: 14" (35.6 cm) WCP Contact local gas supplier if you are not sure about the inlet

pressure.

Burner Input Rating - Altitude

Input ratings shown on the model/serial rating plate are for elevations up to 2,000 ft (609.6 m).

For elevations above 2,000 ft (609.6 m), ratings need to be reduced at a rate of 4% for each 1,000 ft (304.8 m).

Gas Supply Pressure Testing

Gas supply pressure for testing regulator must be at least 1" water column pressure above the manifold pressure shown on the model/serial rating plate.

Line pressure testing above ½ psi gauge (14" WCP)

The range and its individual shutoff valve must be disconnected from the gas supply piping system during any pressure testing of that system at test pressures in excess of ½ psi (3.5 kPa).

Line pressure testing at ½ psi gauge (14" WCP) or lower

The range must be isolated from the gas supply piping system by closing its individual manual shutoff valve during any pressure testing of the gas supply piping system at test pressures equal to or less than ½ psi (3.5 kPa).

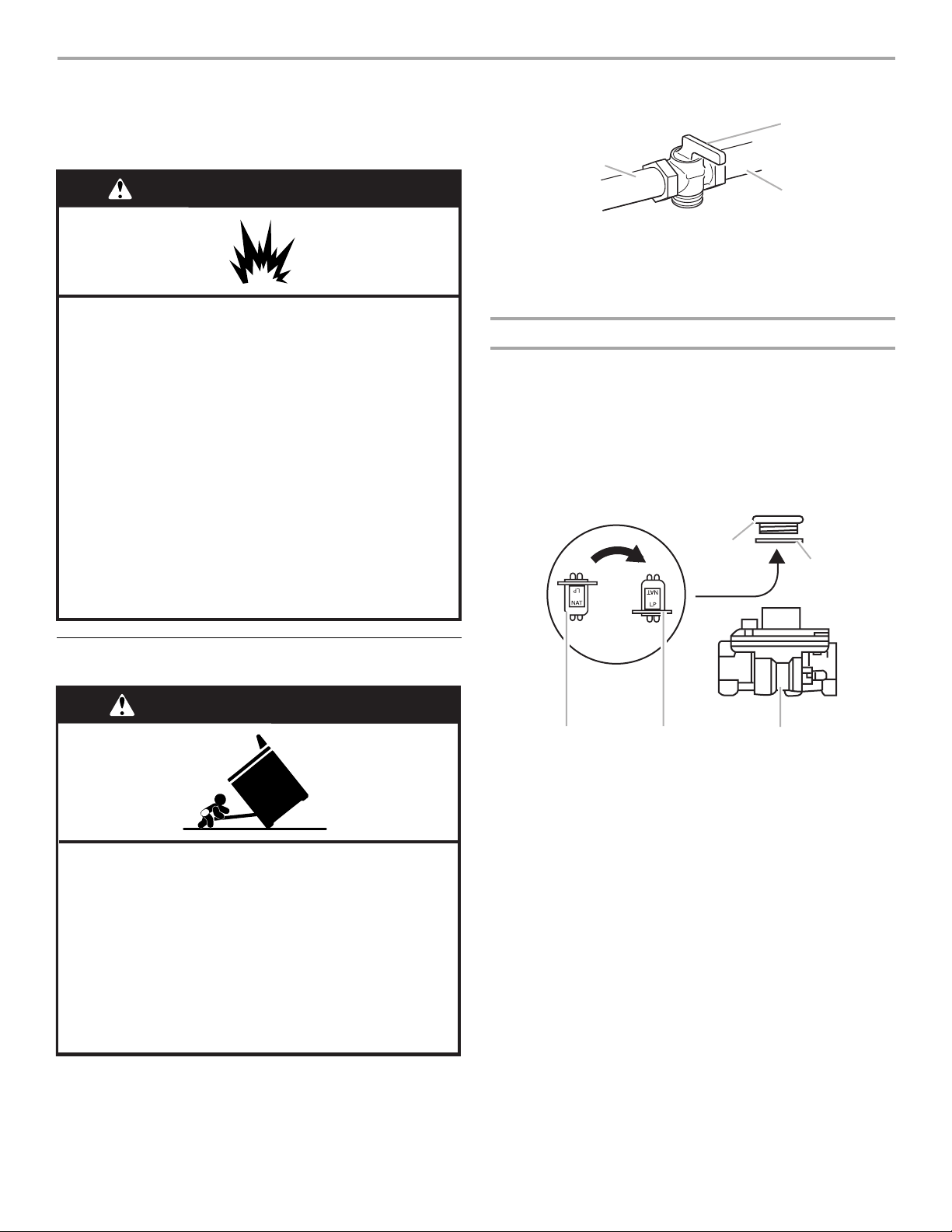

INSTALLATION INSTRUCTIONS

■ Must include a manual shutoff valve:

The supply line must be equipped with a manual shutoff valve. This valve should be located in the same room but external to the range opening, such as an adjacent cabinet. It should be in a location that allows ease of opening and closing. Do not block access to shutoff valve. The valve is for turning on or shutting off gas to the range.

A. Gas supply line B. Shutoff valve “open” position C. To range

Gas Pressure Regulator

The gas pressure regulator supplied with this range must be used. The inlet pressure to the regulator should be as follows for proper operation:

Natural Gas:

Minimum pressure: 6" (15.2 cm) WCP Maximum pressure: 14" (35.6 cm) WCP

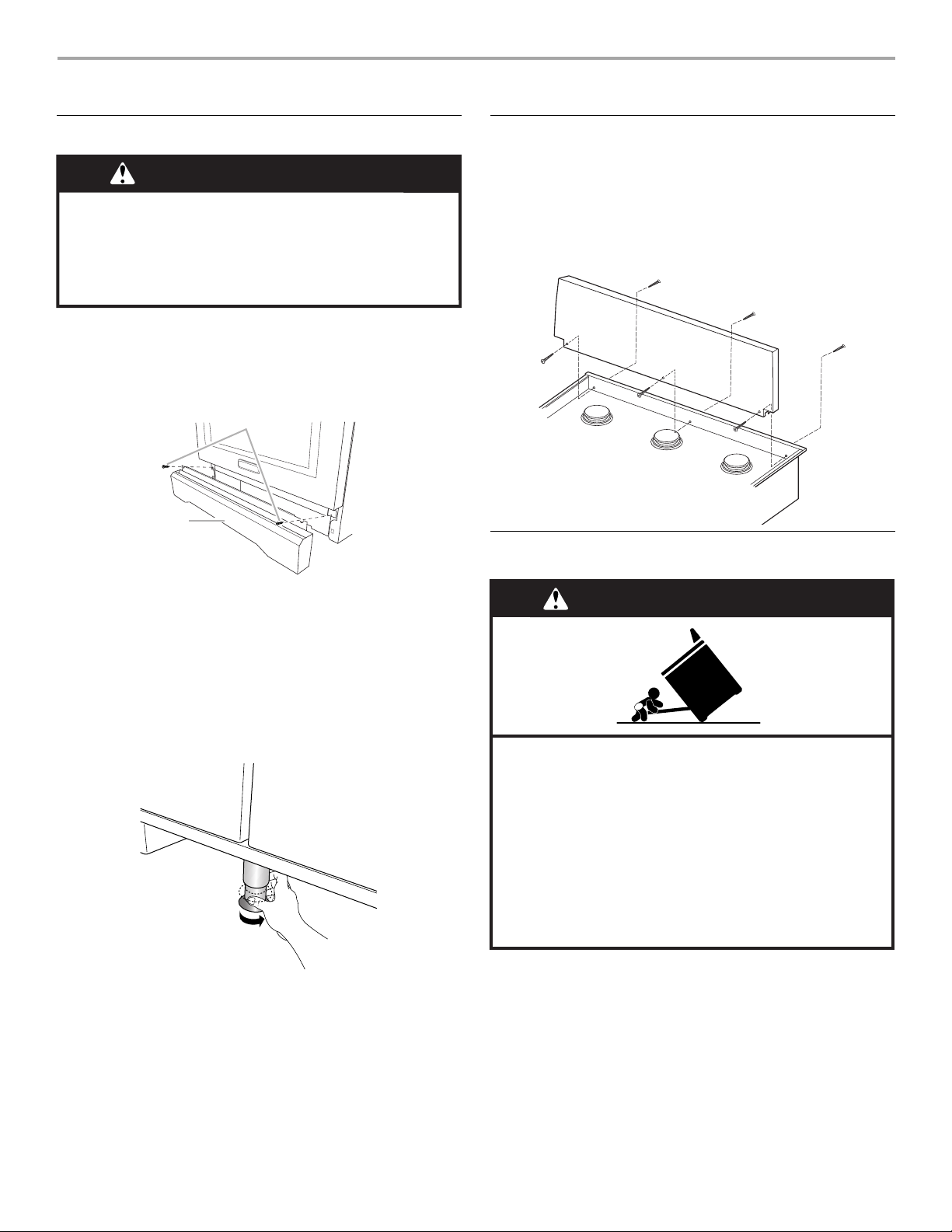

Unpack Range

WARNING

Excessive Weight Hazard

Use two or more people to move and install range. Failure to do so can result in back or other injury.

1. Remove shipping materials, tape and film from range. Keep

shipping pallet under range. Remove oven racks, grates and parts package from inside oven.

2. Remove screws from kick plate.

A. Kick plate B. Remove these screws.

3. Push up on kick plate to release plate from shoulder screws.

4. Lay kick plate to the side to avoid scratching the stainless

steel.

†®TEFLON is a registered trademark of E.I. Du Pont De Nemours and Company.

5. For 48" (121.9 cm) models only, rotate center support

counterclockwise off the pallet until it stops.

NOTE: This support is used only for shipping and is not needed for installation.

6. Lay a piece of cardboard from side packing on the floor

behind range. Using 2 or more people, firmly grasp each side of range. Lift range up about 3" (8.0 cm) and move it back until range is off shipping pallet. Set range on cardboard to avoid damaging floor.

Install Optional Backguard

All ranges may require a backguard. See “Cabinet Dimensions” in the “Location Requirements” section. See the “Tools and Parts” section for information on ordering.

Remove island trim and attach backguard using 6 screws, insert 3 from the front and 3 from the back (9" [22.9 cm] backguard shown).

If you have a stone or masonry floor, you can use the wall mounting method.

2. Determine and mark centerline of the cutout space. The

mounting bracket must be installed on the right side of the cutout. Position mounting bracket in cutout as shown in the following illustration.

Measurement B:

30" (76.2 cm) ranges: 11⁵⁄₈" (29.5 cm) 36" (91.4 cm) ranges: 14⁵⁄₈" (37.1 cm) 48" (121.9 cm) ranges: 20⁵⁄₈" (52.4 cm)

Measurement C:

Optional distance from backwall. If backwall is constructed of a combustible material and a backguard is not installed, a 6" (15.2 cm) minimum clearance is required for all models. Install anti-tip bracket accordingly.

Install Anti-Tip Bracket

WARNING

A. Centerline B. Centerline of cutout to centerline

of anti-tip bracket

C. Backwall to back of range

3. Drill two ¹⁄₈" (3.0 mm) holes that correspond to the bracket

holes of the determined mounting method. See the following.

Floor Mounting

A. #12 x 1⁵⁄₈" screws B. Anti-tip bracket

Tip Over Hazard A child or adult can tip the range and be killed. Connect anti-tip bracket to rear range foot. Reconnect the anti-tip bracket, if the range is moved. Failure to follow these instructions can result in death

or serious burns to children and adults.

1. Determine which mounting method to use: floor or wall.

Wall Mounting 4. Using a Phillips screwdriver, mount anti-tip bracket to the wall

A. #12 x 1⁵⁄₈" screws B. Anti-tip bracket

or floor with the two #12 x 1⁵⁄₈" screws provided. Depending on the thickness of your flooring, longer screws

may be necessary to anchor the bracket to the subfloor. Longer screws are available from your local hardware store.

5. Move range close enough to opening to allow for electrical

connections to be made. Remove shipping base, cardboard or hardboard from under range.

6. Continue installing your range using the following installation

instructions.

Electrical Connection - U.S.A. Only

30" (76.2 cm) and 36" (91.4 cm) Models 48" (121.9 cm) Models

WARNING

Electrical Shock Hazard Disconnect power before servicing. Use a new 40 amp power supply cord. Plug into a grounded outlet. Failure to follow these instructions can result in death,

fire, or electrical shock.

1. Disconnect power.

2. Remove the terminal block cover screws and disengage

mounting tabs to remove terminal block cover from back of range.

WARNING

Electrical Shock Hazard Disconnect power before servicing. Use a new 50 amp power supply cord. Plug into a grounded outlet. Failure to follow these instructions can result in death,

fire, or electrical shock.

■ Assemble a UL listed strain relief in the opening.

A. Phillips head screws B. Terminal block cover C. Two mounting tabs at bottom

3. Add power supply cord strain relief.

A. UL listed strain relief

■ Tighten strain relief screw against the power supply cord.

4. Complete installation following instructions for your type of

electrical connection:

4-wire (recommended) 3-wire (if 4-wire is not available)

Electrical Connection Options

If your home has: And you will be

Go to Section:

connecting to:

4-wire receptacle (NEMA type 14-50R)

A UL listed, 250-volt

4-wire connection:

Power supply cord minimum, 40- or 50-amp, range power supply cord

4. Connect the neutral (center) wire to the center terminal

connector using one of the hex washer head screws. Securely tighten screw for proper electrical connection.

3-wire receptacle (NEMA type 10-50R)

A UL listed, 250-volt

3-wire connection:

Power supply cord minimum, 40- or 50-amp, range power supply cord

4-wire connection: Power supply cord

Use this method for:

■ New branch-circuit installations (1996 NEC)

■ Mobile homes

■ Recreational vehicles

■ In an area where local codes prohibit grounding through the

neutral

1. Remove the ground-link screw from the range frame. Save

the ground-link screw. Bend the ground link away from the range so that it does not contact the range.

A. Line 1

B. Green ground wire C. Ground-link screw D. Hex washer head screw

E. Silver-colored terminal

block screw

F. Ground link G. Neutral (center) wire H. Line 2

I. UL listed strain relief and

40- or 50-amp range power supply cord

5. Connect the other 2 wires (lines 1 and 2) to the outer

aluminum terminal blocks.

6. Securely tighten screws for proper electrical connection.

7. Tighten strain relief screws.

8. Replace terminal block cover.

3-wire connection: Power supply cord

Use this method only if local codes permit connecting cabinetground conductor to neutral wire of power supply cord.

1. Use a ¼" nut driver and remove the hex washer head screws

from the aluminum terminal blocks.

2. Connect the neutral (center) wire to the center terminal

connector using one of the hex washer head screws. Securely tighten screw for proper electrical connection.

A. Ground-link screw B. Ground link bent away from range

2. Connect the green ground wire from the power supply cord to

the range using the ground-link screw. The ground wire must be attached first and must not contact any other terminal.

3. Use a ¼" nut driver to remove the hex washer head screws

from the terminal blocks.

A. Line 1 B. Ground link C. Hex washer head screw D. Silver-colored terminal

block screw

E. Neutral (center) wire F. L in e 2

G. UL listed strain relief

and 40- or 50-amp range power supply cord

3. Connect the other 2 wires (lines 1 and 2) to the outer terminal

screws on the terminal block.

4. Tighten strain relief screws.

5. Replace terminal block cover.

Make Gas Connection

WARNING

2. Test all connections by brushing on an approved

noncorrosive leak-detection solution. If bubbles appear, a leak is indicated. Correct any leak found.

3. Remove cooktop burner caps and grates from parts

package. Place burner caps on burner bases. Place burner grates over burners and caps.

4. Check that the range is plugged into the appropriate outlet

(see the “Electrical Requirements” section).

5. Turn on power supply. For further information, please refer to

the user instructions located in the Use and Care Guide.

Explosion Hazard Use a new CSA International approved gas supply line. Install a shut-off valve. Securely tighten all gas connections. If connected to LP, have a qualified person make sure

gas pressure does not exceed 14" (36 cm) water column.

Examples of a qualified person include: licensed heating personnel,

authorized gas company personnel, and authorized service personnel.

Failure to do so can result in death, explosion, or fire.

1. Assemble flexible connector from gas supply pipe to pressure

regulator located in the middle rear of the range.

2. Apply pipe-joint compound made for use with LP gas to the

smaller thread ends of the flexible connector adapters (see B and G in the following illustration).

3. Attach one adapter to the gas pressure regulator and the

other adapter to the gas shutoff valve. Tighten both adapters.

4. Use a ¹⁵⁄₁₆" combination wrench and channel lock pliers to

attach the flexible connector to the adapters. Check that connector is not kinked.

Verify Anti-Tip Bracket Location

1. Turn all 4 leveling rods 1 full turn to raise the range and

provide enough clearance for the rear leveling leg to slide into the anti-tip bracket.

2. Move range into its final location making sure rear leveling leg

slides into anti-tip bracket.

NOTE: If installing the range in a mobile home, you must secure the range to the floor. Any method of securing the range is adequate as long as it conforms to the standards in the “Location Requirements” section.

Level Range

NOTE: Range must be level for satisfactory baking performance.

1. Place rack in oven.

2. Place level on rack and check levelness of the range, first

side to side; then front to back.

A. Gas pressure regulator B. Use pipe-joint compound. C. Adapter (must have ½" male

pipe thread)

D. Flexible connector

E. Manual gas shutoff valve F. ½ " or ¾ " gas p ip e

G. Use pipe-joint compound.

H. Adapter

Complete Connection

1. Open the manual shutoff valve in the gas supply line. The

valve is open when the handle is parallel to the gas pipe.

A. Closed valve B. Open valve

3. If range is not level, adjust the leveling rods. Turn leveling

rods located behind the kickplate to level range and to raise or lower range to the desired countertop height.

NOTE: All roller feet must be off the floor upon final installation.

A. Front leveling rod B. Rear leveling rod

Install Griddle

(on griddle models)

The griddle is factory installed.

1. Place drip tray in the well at the front of the griddle. Slide tray

toward the back until it stops.

A. Griddle drip tray

B. Griddle

2. Clean griddle before using. Refer to the Use and Care Guide.

Electronic Ignition System

Check Operation of Cooktop Burners

Push in and turn each control knob to the “LITE” position. The surface burners and grill flames should light within

4 seconds. The first time a burner is lit, it may take longer than 4 seconds to light because of air in the gas line.

After verifying the proper burner operation, turn the control knobs to OFF.

If burners do not light properly:

■ Turn cooktop control knob to the “OFF” position.

■ Check that the range is plugged in and the circuit breaker has

not tripped or the fuse has not blown.

■ Check that the gas shutoff valves are set to the “open”

position.

■ Check that burner caps are properly positioned on burner

bases.

Repeat start-up. If a burner does not light at this point, contact your dealer or authorized service company for assistance.

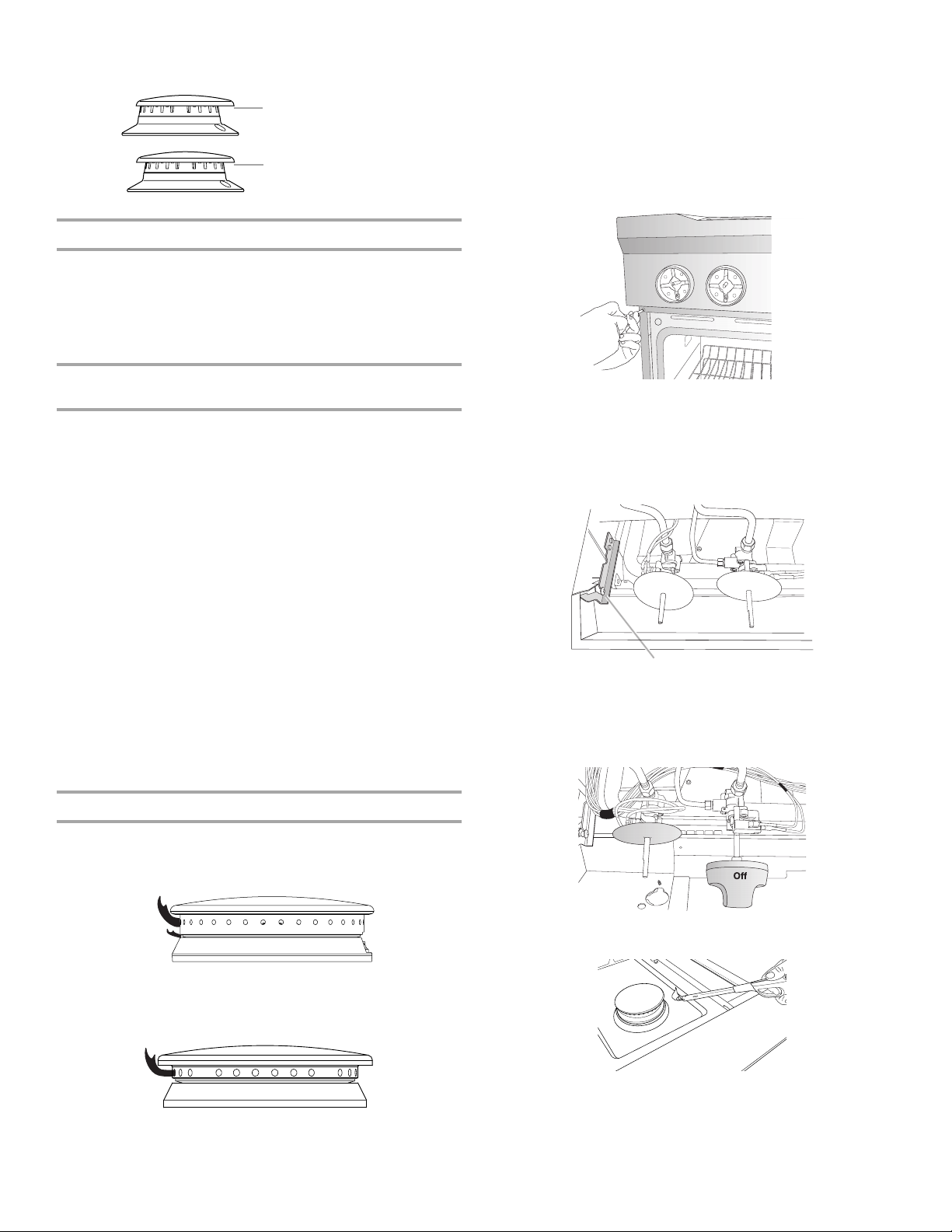

Flame Height

The cooktop flame should be a steady blue flame approximately ¼" (0.64 cm) high.

Dual Flame Burner

Install Burner Heads and Caps

Install the burner head, making sure the alignment pins are properly aligned with the burner base. Place burner cap (black) on top of the burner head.

20,000 Btu/h Ultra Power™ Dual-Flame

Burner

A. Incorrect B. Correct

15,000 Btu/h Professional Burner

A. Incorrect B. Correct

5,000 Btu/h Simmer/Melt Burner

A. Incorrect B. Correct

A B

A. Upper flame B. Lower (simmer) flame

Single Flame Burner

To Adjust Flame Height:

1. Unplug range or disconnect power.

2. Remove burner grates.

3. Remove the control knobs.

4. Open the oven door and remove the 2 screws on each side of

the range that hold the control console in place.

Initial Lighting and Gas Flame Adjustments

Cooktop burners use electronic igniters in place of standing pilots. When the cooktop control knob is turned to any position, the system creates a spark to light the burner. This sparking continues until the flame is lit or the knob is turned to Off.

NOTE: Make sure to leave oven door open or the control console will not rest in the side brackets properly once it is detached.

5. Pull up on the control console and let it drop forward into the

notched console brackets on each side.

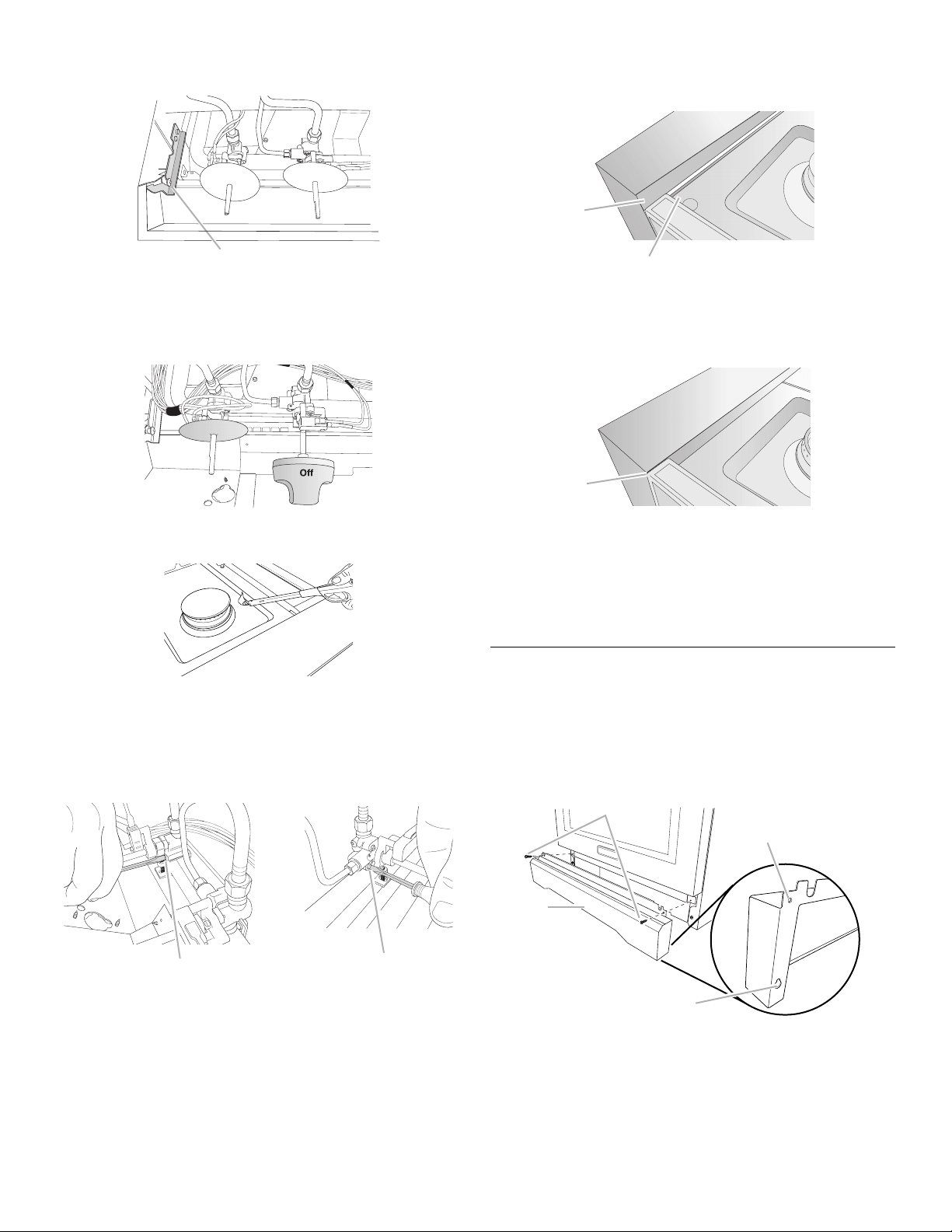

15. Lift up on the control console and set it back into place. For a

proper fit, the flange of the control console must hook over the lip on the front of the range cooktop.

A. Control console bracket

6. Remove the round gasket from the valve stem.

7. Put a control knob onto the valve stem of the burner you want

to adjust.

8. Turn the control knob to LO and using a butane extension

lighter, light the burner.

9. Remove the control knob.

10. Use a ¹⁄₈" x 4¼" flat-blade screwdriver to adjust the flame

height. Tighten screw to reduce flame height. Loosen screw to increase flame height.

NOTE: When you are converting to LP gas, the screw should be tightened down completely.

A. Control console flange B. Front lip of range cooktop

16. Check that the control console is flush with the top edge of

the range.

A. Flush with range top

17. Replace the 2 screws on each side of the control console.

18. Replace the control knobs.

19. Replace burner grates.

20. Test the flame by turning the control from LO to HI, checking

the flame at each setting.

Reinstall Kick Plate

1. Align shoulder screw mounting holes with shoulder screws on

range.

2. Push kick plate down against front of range until the top

screw holes are aligned with the mounting holes on the front of the range.

3. Reattach screws to the top of the kick plate.

A. Single flame burner adjustment screw (on right side of valve) B. Dual flame burner adjustment screw (on left side of valve)

11. When finished adjusting the flame height, put a control knob

back onto the valve stem and turn off the burner.

12. Remove the control knob.

13. Replace the round gasket.

14. Repeat steps 6 through 13 for any other burners that need

adjustment.

A. Kick plate B. Reattach these screws. C. Top screw hole D. Shoulder screw mounting hole

Complete Installation

1. Check that all parts are now installed. If there is an extra part,

go back through the steps to see which step was skipped.

2. Check that you have all of your tools.

3. Dispose of/recycle all packaging materials.

4. For oven use and cleaning, read the Use and Care Guide.

Check Operation of Oven(s)

1. Tur n p ower on.

2. Start a Bake cycle. See the Use and Care Guide for operating

instructions.

If oven(s) does not operate, check the following:

■ Household fuse is intact and tight; or circuit breaker has

not tripped.

■ Electrical supply is connected.

GAS CONVERSIONS

IMPORTANT: Gas conversions from Natural gas to LP gas must be done by a qualified installer.

■ See “Troubleshooting” section in the Use and Care Guide.

3. When oven has been on for 10-15 minutes, open the oven

door, and feel for heat. If you do not feel heat or if an error code (“F” followed by a

number plus “E” followed by a number) appears in the display turn off the oven and contact a qualified technician.

4. Touch OFF. To set the clock and other oven functions, refer to the Use and

Care Guide.

If you need Assistance or Service:

Please reference the “Assistance or Service” section of the Use and Care Guide or contact the dealer from whom you purchased your range.

LP Gas Conversion

WARNING

Explosion Hazard Use a new CSA International approved gas supply line. Install a shut-off valve. Securely tighten all gas connections. If connected to LP, have a qualified person make sure

gas pressure does not exceed 14" (36 cm) water column.

Examples of a qualified person include: licensed heating personnel,

authorized gas company personnel, and authorized service personnel.

Failure to do so can result in death, explosion, or fire.

WARNING

or serious burns to children and adults.

1. Turn the manual shutoff valve to the closed position.

A. To range B. Shutoff valve (closed position) C. Gas supply line

2. Unplug range or disconnect power.

To Convert Gas Pressure Regulator

C D

1. Remove the access cap by using a wrench, turning the

access cap counterclockwise.

2. Remove spring retainer from the cap by pushing against the

flat side of the spring retainer. Look at the spring retainer to locate the “NAT” or “LP” position. Turn over the spring retainer so the “LP” is showing on the bottom. Snap the spring retainer back into the cap. Reinstall the cap onto the regulator.

4. Using a T15 Torx

screwdriver, remove the burner base.

Large Dual Burner

A. Burner cap

B. Burner head C. Gas opening D. Burner base

Medium Burner

A. Burner cap B. Burner head C. Gas opening D. Burner base

Small Burner

A. Burner cap B. Gas opening C. Burner base

CDE

A. Access cap B. Gasket C. Gas pressure regulator

D. LP position

E. NAT position

3. Test the gas pressure regulator and gas supply line.

The regulator must be checked at a minimum 1" (2.5 cm) water column above the set pressure. The inlet pressure to the regulator should be as follows for operation and checking the regulator setting:

LP Gas:

Minimum pressure 11" (27.9 cm) WCP Maximum pressure 14" (35.5 cm) WCP.

Gas Supply Pressure Testing

Gas supply pressure for testing regulator must be at least 1" water column pressure above the manifold pressure shown on the model/serial rating plate.

Line pressure testing above ½ psi gauge (14" WCP)

The range and its individual shutoff valve must be disconnected from the gas supply piping system during any pressure testing of that system at test pressures in excess of ½ psi (3.5 kPa).

Line pressure testing at ½ psi gauge (14" WCP) or lower

5. Apply masking tape to the end of a 7 mm nut driver to help

hold the gas orifice spud in the nut driver while changing it. Insert nut driver into the gas opening and press down onto the gas orifice spud and remove by turning the gas orifice spud counterclockwise and lifting out. Set gas orifice spud aside.

6. Replace with correct LP gas orifice spud. See the “LP Gas

Orifice Spud/Hood Chart.” Use the following chart to find the exact orifice spud

placement.

LP Gas Orifice Spud/Hood Chart

Burner

Color Size Burner Style

Rating

3,000 BTU Blue 0.55 mm Small burners

12,500 BTU Brass 1.04 mm Medium burners

15,500 BTU Yellow

Green

1.05 mm

0.45 mm

Large burner - main Large burner - simmer

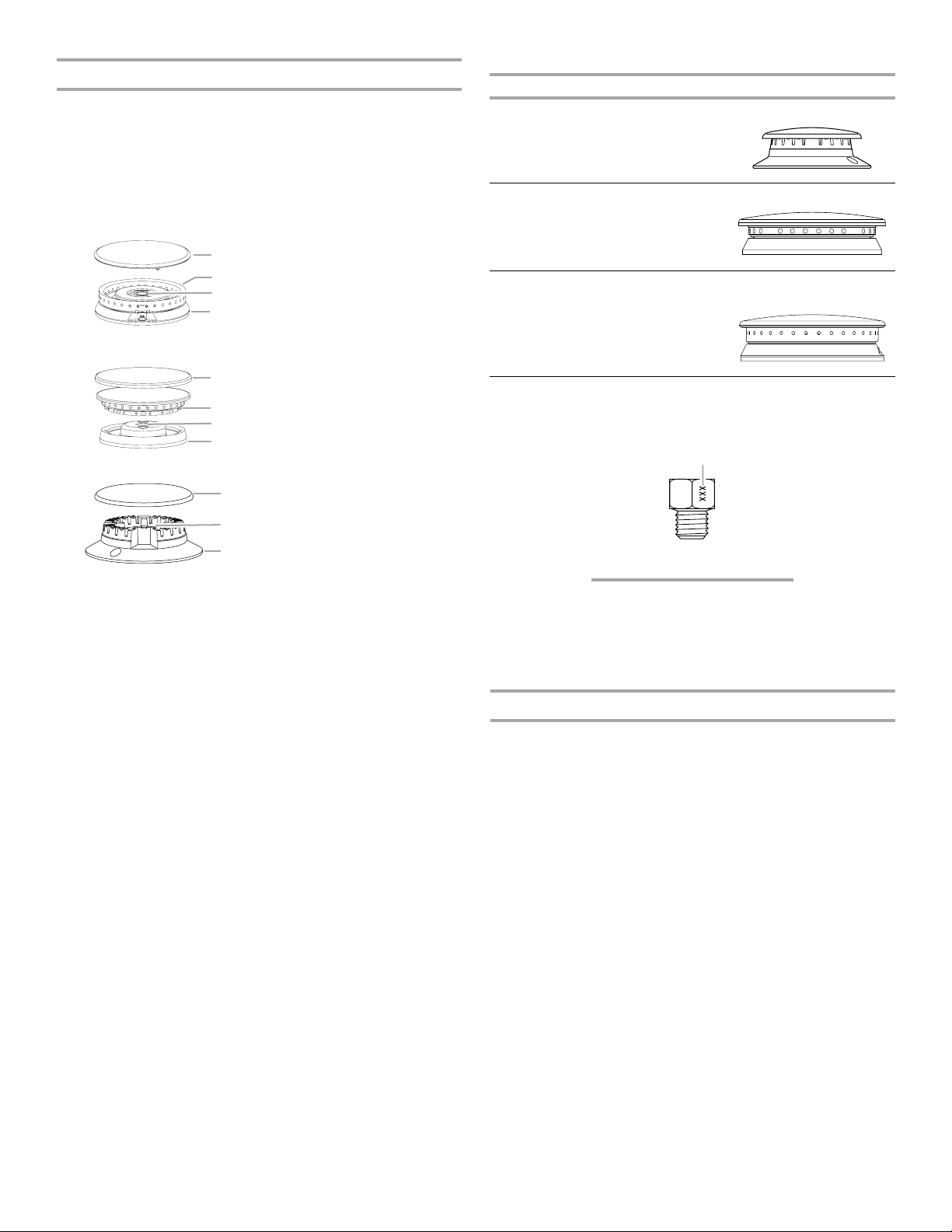

To Convert Surface Burners

1. If installed, remove the burner grates.

2. Remove burner cap.

3. Remove the burner head. NOTE: A ⁷⁄₈" socket must be used to remove the burner head

of the large dual burners.

Burner orifice spud

A. Size stamp or color

7. Place Natural gas orifice in plastic parts bag for future use

and keep with package containing literature.

8. Replace the burner base using both screws.

9. Replace burner head and cap.

10. Repeat steps 2 through 9 for the remaining burners.

Complete Installation

1. Refer to the “Make Gas Connection” section for properly

connecting the range to the gas supply.

2. Refer to the “Electronic Ignition System” section for proper burner ignition, operation, and burner flame adjustments.

IMPORTANT: You may have to adjust the “LO” setting for each cooktop burner.

Checking for proper cooktop burner flame is very important. The small inner cone should have a very distinct blue flame ¼" (0.64 cm) to ½" (1.3 cm) long. The outer cone is not as distinct as the inner cone. LP gas flames have a slightly yellow tip.

3. Refer to “Complete Installation” in the “Installation Instructions” section of this manual to complete this procedure.

To Convert Gas Pressure Regulator

1. Remove the access cap by using a wrench, turning the

access cap counterclockwise.

2. Remove spring retainer from the cap by pushing against the

flat side of the spring retainer. Look at the spring retainer to locate the “LP” or “NAT” position. Turn over the spring retainer so the “NAT” is showing on the bottom. Snap the spring retainer back into the cap. Reinstall the cap onto the regulator.

Natural Gas Conversion

WARNING

or serious burns to children and adults.

1. Turn manual shutoff valve to the closed position.

A. To range B. Shutoff valve (closed position) C. Gas supply line

CDE

A. Access cap B. Gasket C. Gas pressure regulator

3. Test the gas pressure regulator and gas supply line.

The regulator must be checked at a minimum 1" (2.5 cm) water column above the set pressure. The inlet pressure to the regulator should be as follows for operation and checking the regulator setting:

Natural Gas:

Minimum pressure 6" (15.2 cm) WCP Maximum pressure 14" (35.6 cm) WCP

Gas Supply Pressure Testing

Gas supply pressure for testing regulator must be at least 1" water column pressure above the manifold pressure shown on the model/serial rating plate.

Line pressure testing above ½ psi gauge (14" WCP)

The range and its individual shutoff valve must be disconnected from the gas supply piping system during any pressure testing of that system at test pressures in excess of ½ psi (3.5 kPa).

Line pressure testing at ½ psi gauge (14" WCP) or lower

D. NAT position

E. LP position

2. Unplug range or disconnect power.

To Convert Surface Burners

C D

1. If installed, remove the burner grates.

2. Remove burner cap.

3. Remove the burner head. NOTE: A ⁷⁄₈" socket must be used to remove the burner head

of the large dual burners.

4. Using a T15 Torx

screwdriver, remove the burner base.

Large Dual Burner

A. Burner cap

B. Burner head C. Gas opening D. Burner base

Medium Burner

A. Burner cap B. Burner head C. Gas opening D. Burner base

Small Burner

A. Burner cap B. Gas opening C. Burner base

Natural Gas Orifice Spud/Hood Chart

Burner Rating Size Burner Style

5,000 BTU 1.01 mm Small burners

15,000 BTU 1.75 mm Medium burners

20,000 BTU 1.89 mm

0.69 mm

Large burner - main Large burner - simmer

Burner orifice spud

5. Apply masking tape to the end of a 7 mm nut driver to help hold the gas orifice spud in the nut driver while changing it. Insert nut driver into the gas opening and press down onto the gas orifice spud and remove by turning the gas orifice spud counterclockwise and lifting out. Set gas orifice spud aside.

6. Replace with correct Natural gas orifice spud. See the “Natural Gas Orifice Spud/Hood Chart.”

Use the following chart to find the exact orifice spud placement.

A. Size stamp or color

7. Place LP gas orifice spuds in plastic parts bag for future use

and keep with package containing literature.

8. Replace the burner base using both screws.

9. Replace burner head and cap.

10. Repeat steps 2 through 9 for the remaining burners.

Complete Installation

1. Refer to the “Make Gas Connection” section for properly

connecting the range to the gas supply.

2. Refer to the “Electronic Ignition System” section for proper

burner ignition, operation, and burner flame adjustments. IMPORTANT: You may have to adjust the “LO” setting for

each cooktop burner. Checking for proper cooktop burner flame is very important.

The small inner cone should have a very distinct blue flame ¼" (0.64 cm) to ½" (1.3 cm) long. The outer cone is not as distinct as the inner cone. LP gas flames have a slightly yellow tip.

3. Refer to “Complete Installation” in the “Installation

Instructions” section of this manual to complete this procedure.

Strip Circuits

The following individual circuits are for use in diagnoses, and are shown in the ON position. Do not continue with the diagnosis of the appliance if a fuse is blown, a circuit breaker is tripped, or if there is less than a 240 +10%/-15% volt power supply at the wall outlet.

Griddle 240V Control Wiring Diagram To Cooktop Stand-Alone and Freestanding

Cooktop Schematics

4 Burner Cooktop

BK BU/W

P2-1

Griddle Infinite Switch

P2-6

BU/W BU/W

P1-1

P1-3

P1-4

P1-6

SW1

Control Input

SW2

SW3

SW4

1320W/240V

Lamp 240V

OR W

Griddle Temperature Sensor

VVWW

Griddle Spare

Powe r

Cord

GND

Power Cord Only To

Cooktop Stand-Alone

Version

R W

Main - Harness

Power Spare

GND

Spark Module

*OR

Cooktop

Front View

6 Burner Cooktop

Griddle Spare

Powe r

Cord

GND

R W

GND

Main - Harness

Power Spare

SW1

SW2

Control Input

SW3

SW4

SW5

SW6

Spark Module

*OR

Cooktop

Front View

Power Cord Only To

Cooktop Stand-Alone

Version

Wiring Diagrams

Caution: Label all wires prior to disconnection when servicing controls. Wiring errors can cause improper and dangerous operation. Verify proper operation after servicing.

30"/36" (76.2 cm/91.4 cm) Oven Schematic for JDRP and YJDRP Models

NOTES:

■ End of line tester is for manufacturing purpose only.

LCD

R R/W

ATLAS BOARD

15 PIN

(J900-1 to J900-15)

Switch Mode Power Supply (SMPS)14 VDC 45W

J2-1

J1-3

J2-4

J2-5

J2-2

J1-4

1080

AT 21 ˚C (70 ˚ F)

1654

AT 15.6 ˚ C (60 ˚ F)

78k

AT 32.2 ˚ C (90 ˚ F)

37k

BU Y Y BU

Temp Sensor

AT 177 ˚C (350 ˚ F)

Meat Probe

Strobe

BR Door Switch

Latch Switch

(Operated by Motor)

t˚

HMI KEYBOARD

15 PIN

P8-1

BK BK

P9-5

P2-1

P2-2

P2-5

P2-6

P1-5

P1-7

P1-4

T4-3

T4-4

T1-2 T2-2

■ Dots indicate connections or splices.

■ Circuit shown in STANDBY/OFF mode with oven door closed.

J4-11

J4-7

J4-8

J4-12

P6-1

P6-5

P6-2

P6-4

APPLIANCE MANAGER

T3-4

T3-1

P8-3

P8-4

P9-2

P8-5

P8-6

T3-2

T3-3

T1-1

T2-1

ConvectT Fans

LS Cooling Fan

Latch Motor

Bake-3000W

Inner BroilL-3490W (30"/36")

Outer Broil-1986W (30")

R/W

HS Cooling Fan

Halogen Oven Light

Temperature Cutoff

(Non-Resettable)

Conv-2800W

3000W (36")

Temperature Cutoff (Non-Resettable)

Ground

(Chassis)

Plug With

Female

Connector

Hall Sense

Receptacle

With Male

Connector

Light

AC Drive

Motor

P3-5

P3-4

P3-3

LEGEND

Relay Coil

Relay Contact

P7-3 P7-1

Heating

Element

Enclosed

Thermistor

Operated

By Door

Thermal Cutoff

(Non-

Resettable)

Thermostat

Fill Valve

48" (121.9 cm) Oven Schematic for JDRP and YJDRP Models

NOTES:

■ End of line tester is for manufacturing purpose only.

Hall Sense

ATLAS BOARD

15 PIN

(J900-1 to J900-15)

Switch Mode Power Supply (SMPS)14 VDC 45W

Hall Sense

J2-1

J1-3

Right Oven

Left Oven

LCD

R R

BK BK

J2-4

J2-5

J1-4

1080

AT 21 ˚ C (70 ˚ F)

1654

AT 177 ˚C (350 ˚F)

AT 15.6 ˚ C (60 ˚ F)

78k

AT 32.2 ˚ C (90 ˚ F)

37k

At 21˚ C (70 ˚ F)

1080 1654

At 177 ˚ C (350 ˚F)

At 15.6˚ C (60 ˚ F)

78k 37k

At 32.2˚ C (90 ˚ F)

J2-2

Temp Sensor

Meat Probe

Temp Sensor

Meat Probe

Strobe

■ Dots indicate connections or splices.

■ Circuit shown in STANDBY/OFF mode with oven door closed.

t˚

Latch Switch

t˚

BK BK

HMI KEYBOARD

15 PIN

J4-11 J4-8

J4-12

P6-1

P6-2

P8-1 P9-5

P2-1

P2-2

P2-5

P2-6

P1-5

P1-7

P1-4

T4-3

T4-4

T1-2 T2-2

P3-5

P3-4

P3-3 P2-8

P6-1

P6-2

APPLIANCE MANAGER

P8-1

P2-1

P2-2

P2-5

P2-6

P1-5

P1-7

P1-4

T4-3 T4-4

P2-3

P2-4 T1-2

T2-2

J4-7

P6-5

P6-4

APPLIANCE MANAGER

P6-5

P6-4

BR OR Y BU

R/W

Convect Fan

LS Cooling Fan

Latch Motor

Halogen Oven Lights

Bake-3000W

Inner Broil-3490W

Outer Broil-1986W

Convect Fan

Latch Motor

Halogen Oven Lights

Conv-1600W

Bake-2500W

Broil-2650W

HS Cooling Fan

Temperature Cutoff

(Non-Resettable)

Conv-2800W

Temperature Cutoff (Non-Resettable)

R W

BU Y OR BR

Temperature Cutoff

(Non-Resettable)

P8-3

P8-4

P9-2

P8-5

P8-6

T3-2

T3-3

T3-4

T3-1

T1-1

T2-1

P7-3 P7-1

P8-3

P8-5

P8-6

T3-2

T3-3

T3-1

T1-1

T2-1

BU Y Y BU

Strobe

BR Door Switch

(Operated by Motor)

Door Switch

Latch Switch

(Operated by Motor)

Ground

(Chassis)

Plug With

Female

Connector

Receptacle

With Male Connector

DOUBLE TC

Light

P7-3

P7-1

LEGEND

AC Drive

Motor

Relay Coil

Relay Contact

Heating

Element

Enclosed

Thermistor

Operated

By Door

Thermal Cutoff

(Non-

Resettable)

Thermostat

Fill Valve

SÉCURITÉ DE LA CUISINIÈRE

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d’alerte de sécurité. Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous

et à d’autres. Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou

“AVERTISSEMENT”. Ces mots signifient :

Risque possible de décès ou de blessure grave si vous ne

DANGER

AVERTISSEMENT

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

AVERTISSEMENT : Si les renseignements dans ce manuel ne sont pas exactement observés, un incendie ou une explosion peut survenir, causant des dommages au produit, des blessures ou un décès.

suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

– Ne pas entreposer ni utiliser de l’essence ou d’autres vapeurs ou liquides inflammables

à proximité de cet appareil ou de tout autre appareil électroménager.

– QUE FAIRE DANS LE CAS D’UNE ODEUR DE GAZ :

Ne pas tenter d’allumer un appareil.

•

Ne pas toucher à un commutateur électrique.

•

Ne pas utiliser le téléphone se trouvant sur les lieux.

•

Appeler immédiatement le fournisseur de gaz à partir du téléphone d'un voisin. Suivre

•

ses instructions. À défaut de joindre votre fournisseur de gaz, appeler les pompiers.

•

– L’installation et l’entretien doivent être effectués par un installateur qualifié, une agence

de service ou le fournisseur de gaz.

AVERTISSEMENT : L’odorat ne permet pas toujours la détection d’une fuite de gaz. Les distributeurs de gaz recommandent l’emploi d’un détecteur de gaz (homologation UL ou CSA). Pour d’autre information, contacter le fournisseur de gaz local. En cas de détection d’une fuite de gaz, exécuter les instructions “Que faire dans le cas d’une odeur de gaz”.

Dans l’État du Massachusetts, les instructions d’installation suivantes sont applicables :

■ Les travaux d’installation et réparation doivent être exécutés par un plombier ou tuyauteur qualifié ou licencié, ou par le

personnel qualifié d’une entreprise licenciée par l’État du Massachusetts.

■ Si une vanne à boisseau sphérique est utilisée, elle doit comporter une manette “T”.

■ Si un conduit de raccordement flexible est utilisé, sa longueur ne doit pas dépasser 3 pi.

AVERTISSEMENT

Un enfant ou une personne adulte peut faire basculer la cuisinière ce qui peut causer un décès. Joindre la bride antibasculement au mur derrière la cuisinière. Joindre de nouveau la bride antibasculement si la cuisinière est déplacée. Le non-respect de ces instructions peut causer un décès ou des brûlures graves aux enfants et

aux adultes.

EXIGENCES D’INSTALLATION

Outils et pièces

Rassembler les outils et pièces nécessaires avant d’entreprendre l’installation. Lire et suivre les instructions fournies avec chacun des outils de la liste ci-dessous.

Outils nécessaires

■ Mètre-ruban

■ Tournevis Phillips n° 2

■ Tournevis à lame plate de ¹⁄₈"

x 4¼"

■ Niveau

■ Perceuse

■ Clé ou pince

■ Clé à tuyauterie

■ Clé à molette ou clé de

⁵⁄₈"

■ Clé à cliquet de ³⁄₈"

■ Foret de ¹⁄₈"

■ Clé mixte de ¹⁵⁄₁₆"

■ Tourne-écrou de ¹⁄₄", ³⁄₈", ⁵⁄₁₆"

■ Foret à maçonnerie à pointe

carburée de ³⁄₁₆"

Pièces fournies

Vérifier que toutes les pièces sont présentes.

■ Trousse de bride antibasculement

A. Bride antibasculement B. 4 vis à tête Phillips n° 8-18 x 1"

REMARQUE : La bride antibasculement doit être solidement fixée au sous-plancher. La profondeur du plancher peut nécessiter des vis plus longues pour l'ancrage de la bride dans le sous-plancher. Des vis plus longues sont disponibles auprès de votre quincaillerie locale. Voir la section “Installation de la bride antibasculement”.

†®TORX est une marque déposée de Saturn Fasteners, Inc.

■ Marqueur ou crayon

■ Composé d’étanchéité des

raccords filetés – résistant au gaz propane

■ Solution non corrosive de

détection des fuites

■ Coupe-tube

Pour conversions pour gaz propane/naturel

■ Tournevis Torx

■ Douille de ⁷⁄₈"

■ Clé à molette

■ Douille longue de ½"

■ Tourne-écrou de 7 mm

■ Ruban adhésif de masquage

®†

T15

Risque de basculement

■ Détendeur

■ Grilles de brûleur

■ Têtes et chapeaux de brûleurs

■ Plateau d'égouttement de la plaque à frire (sur modèles avec

plaque à frire)

■ Ensemble de gicleurs pour gaz propane (W10221288)

■ Étiquette de conversion (W10221320)

REMARQUE : La table de cuisson est conçue pour une utilisation au gaz naturel. Pour effectuer une conversion au gaz propane, voir la section “Conversions pour changement de gaz”.

Pièces nécessaires

■ Ensemble de cordon d'alimentation électrique :

■ Modèles de 30" (76,2 cm) et 36" (91,4 cm)

Un ensemble de cordon d'alimentation homologué de UL 40 ampères

■ Modèles de 48" (121,9 cm) - Un ensemble de cordon

d'alimentation homologué UL de 50 ampères compatible avec des ouvertures de raccord de diamètre nominal de 1³⁄₈" (34,93 mm)

■ Un serre-câble homologué UL.

■ Connecteurs de fils (homologation UL)

Tous les modèles doivent être installés avec un dosseret si l’installation se fait sans dégagement entre l'appareil et une paroi arrière combustible. Voir “Dimensions du placard” à la section “Exigences d'emplacement” pour les spécifications concernant l’installation.

■ Dosseret rétractable de 30" (76,2 cm)

Commander la pièce numéro 8285148

■ Dosseret rétractable de 36" (91,4 cm)

Commander la pièce numéro 8284756

■ Dosseret rétractable de 48" (121,9 cm)

Commander la pièce numéro 8284755

■ Dosseret de 9" (22,9 cm) pour cuisinières de

30" (76,2 cm) Commander la pièce numéro W10115773

■ Dosseret de 9" (22,9 cm) pour cuisinières de

36" (91,4 cm) Commander la pièce numéro W10115776

■ Dosseret de 9" (22,9 cm) pour cuisinières de

48" (121,9 cm) Commander la pièce numéro W10115777

■ Dosseret de 22" (55,9 cm) pour cuisinières à tablette à

double positionnement de 30" (76,2 cm) Commander la pièce numéro W10285447

■ Dosseret de 22" (55,9 cm) pour cuisinières à tablette à

double positionnement de 36" (91,4 cm) Commander la pièce numéro W10285448

■ Dosseret de 22" (55,9 cm) pour cuisinières à tablette à

double positionnement de 48" (121,9 cm) Commander la pièce numéro W10285449

Pour commander, voir la section “Assistance ou service” du Guide d’utilisation et d’entretien.

Vérifier les codes locaux et consulter le fournisseur de gaz. Vérifier l'alimentation en gaz et l'alimentation électrique existantes. Voir les sections “Spécifications électriques” et “Spécifications de l'alimentation en gaz”.

Il est recommandé de faire réaliser tous les raccordements électriques par un électricien qualifié agréé.

Conversion pour utilisation en haute altitude

Pour convertir la table de cuisson pour des altitudes supérieures à 6 560 pi (1999,5 m), commander un ensemble pour conversion en haute altitude.

■ Pièce numéro W10237848 - gaz propane pour haute altitude

■ Pièce numéro W10160841 - gaz naturel pour haute altitude

Pour commander, voir la section “Assistance ou service” du Guide d’utilisation et d’entretien.

Exigences d’emplacement

IMPORTANT : Observer les dispositions de tous les codes et règlements en vigueur. Ne pas obstruer le flux de combustion et de ventilation.

■ C’est à l’installateur qu’incombe la responsabilité de

respecter les distances de séparation exigées, spécifiées sur la plaque signalétique de l’appareil. La plaque signalétique se trouve sous la console, du côté droit.

■ Il est recommandé qu'une hotte de cuisinière de 600 CFM ou

plus soit installée au-dessus de la cuisinière.

■ Il n'est pas recommandé de monter un ensemble four à

hotte/micro-ondes au-dessus de la cuisinière.

■ Dans le cas d’une cuisinière encastrée, l’enceinte doit

recouvrir complètement les côtés et l’arrière de la cuisinière.

■ Afin de supprimer le risque de brûlures ou d’incendie lié au

fait de se pencher au-dessus des plaques de cuisson chaudes, les placards de rangement au-dessus des plaques doivent être évités. Si des placards de rangement sont envisagés, le risque peut être réduit par l’installation d’une hotte de cuisine dépassant le bas des placards d’au moins 5" (12,7 cm) horizontalement.

■ Toutes les ouvertures dans le mur ou le plancher de

l’emplacement d’installation de la cuisinière doivent être scellées.

■ Ne pas réaliser de scellement entre la cuisinière et les

placards latéraux.

■ Respecter les dimensions indiquées pour les ouvertures à

découper dans les placards. Ces dimensions constituent les valeurs minimales des dégagements.

■ La bride antibasculement doit être installée. Pour l’installation

de la bride antibasculement fournie avec la cuisinière, voir la section “Installation de la bride antibasculement”.

■ Une source d’électricité avec liaison à la terre est nécessaire.

Voir la section “Spécifications électriques”.

■ Un raccordement adéquat à l’alimentation en gaz doit être

disponible. Voir la section “Spécifications de l’alimentation en gaz”.

■ Contacter un installateur de revêtement de sol qualifié, qui

pourra déterminer si le revêtement de sol peut résister à une température d’au moins 200°F (93°C). Dans le cas de l'installation de la cuisinière par dessus un tapis, placer sous la cuisinière une plaque d'appui isolée, ou une plaque de contreplaqué de ¼" (0,64 cm).

IMPORTANT : Afin d’éviter d’endommager les placards, consulter le constructeur de la maison ou le fabricant des placards pour déterminer si les matériaux utilisés peuvent subir un changement de couleur, une déstratification ou d’autres dommages. Ce four a été conçu conformément aux exigences des normes UL et CSA International et respecte les températures maximales permises de 194°F (90°C) pour les placards en bois.

Résidence mobile – Spécifications additionnelles à respecter lors de l’installation

L’installation de cette cuisinière doit être conforme aux dispositions de la norme Manufactured Home Construction and Safety Standard, Title 24 CFR, Part 3280 (anciennement Federal Standard for Mobile Home Construction and Safety, Title 24, HUD Part 280). Lorsque cette norme n’est pas applicable, l’installation doit satisfaire aux critères de la norme Standard for Manufactured Home Installations, ANSI A225.1/NFPA 501A ou aux dispositions des codes locaux.

Au Canada, l’installation de cette cuisinière doit satisfaire aux stipulations de la version la plus récente de la norme CAN/CSAA240 ou des codes locaux en vigueur.

Autres critères à respecter pour une installation en résidence mobile :

■ Dans le cas de l’installation de cette cuisinière dans une

résidence mobile, la cuisinière doit être fixée au plancher durant tout déplacement du véhicule. Toute méthode de fixation de la cuisinière est adéquate dans la mesure où elle satisfait aux critères des normes mentionnées ci-dessus.

Dimensions du produit

Modèles de 30" (76,2 cm)

A. On peut installer un dosseret facultatif

B. 27¾" (70,5 cm) de profondeur avec le tableau de commande,

voir REMARQUE*

C. 35¾" (89,6 cm) de hauteur de table de cuisson lors de

l'installation des roulettes

D. 30" (76,2 cm) de largeur

E. Emplacement de la plaque signalétique

Modèles de 36" (91,4 cm)

*REMARQUE : En cas d'installation dans un placard inférieur

de 24" (61 cm) avec plan de travail de 25" (63,5 cm), l'avant de la porte du four dépasse de 1⁷⁄₈" (4,8 cm) au-delà du cabinet

inférieur de 24" (61 cm).

A. On peut installer un dosseret facultatif B. 27¹⁄₈" (68,9 cm) de profondeur avec le tableau de

commande, voir REMARQUE*

C. 35¾" (90,2 cm) de hauteur de table de cuisson lors de

l'installation des roulettes D. 36" (91,4 cm) de largeur E. Emplacement de la plaque signalétique

Modèles de 48" (121,9 cm)

Dimensions du placard

Les dimensions de l’espace d’installation entre les placards sont valides pour l’installation entre des placards de 24" (61 cm) de profondeur avec plan de travail de 25" (64 cm) de profondeur et 36" (91,4 cm) de hauteur. Les dimensions doivent être respectées pour que les éléments soient en affleurement avec la paroi arrière.

IMPORTANT : En cas d'installation d'une hotte au-dessus de la cuisinière, suivre les instructions fournies avec la hotte concernant les dimensions de dégagement à respecter audessus de la surface de la table de cuisson.

O***

Zone d'installation électrique*

Zone d'installation de gaz

A. On peut installer un dosseret facultatif B. 27¹⁄₈" (68,9 cm) de profondeur avec le tableau de

commande, voir REMARQUE* C. 35¾" (90,2 cm) de hauteur de table de cuisson lors de

l'installation des roulettes D. 48" (121,9 cm) de largeur E. Emplacement de la plaque signalétique

A. 18" (45,7 cm) entre le placard supérieur et le plan de travail

B. Modèle de 30" (76,2 cm) : Largeur min. du placard supérieur

30" (76,2 cm) Modèle de 36" (91,4 cm) : Largeur min. du placard supérieur 36" (91,4 cm) Modèle de 48" (121,9 cm) : Largeur min. du placard supérieur

48" (121,9 cm) C. Profondeur maximale des placards supérieurs de 13" (33 cm) D. Pour la distance libre minimale vers la partie supérieure de la

table de cuisson, voir la REMARQUE**

E. 30¼" (76,8 cm) sur les modèles de 30" (76,2 cm)

36¼" (92,1 cm) sur les modèles de 36" (91,4 cm)

48¼" (122,6 cm) sur les modèles de 48" (121,9 cm)

F. Dégagement minimal de 6" (15,2 cm) entre les deux côtés de la

cuisinière et la paroi latérale ou d'autres matériaux

combustibles G. 15" (38,1 cm)

H. 22" (55,9 cm) sur les modèles de 30" (76,2 cm)

28" (71,1 cm) sur les modèles de 36" (91,4 cm)

40" (101,6 cm) sur les modèles de 48" (121,9 cm)

I. 1½" (3,8 cm)

J. 3" (7,6 cm) K. 5" (12,7 cm) E. 6" (15,2 cm) sur les modèles de 30" (76,2 cm)

14" (35,5 cm) sur les modèles de 36" (91,4 cm) 24" (61,0 cm) sur les modèles de 48" (121,9 cm)

M. 10½" (26,7 cm)

N. 6" (15,2 cm) O. 6" (15,2 cm), voir la REMARQUE***

*REMARQUE : Pour installation au Canada, il est nécessaire de

faire pivoter la prise de 90°.

**REMARQUE : Dégagements minimums

Modèles de 30" (76,2 cm) : Distance de séparation minimale de 30" (76,2 cm) entre le dessus de la table de cuisson et le fond d'un placard de bois ou de métal non protégé.

Modèles de 36" (91,4 cm) : Distance de séparation minimale de 42" (106,7 cm) entre le dessus de la table de cuisson et le fond d'un placard de bois ou de métal non protégé.

Modèles de 48" (121,9 cm) : Distance de séparation minimale de 42" (106,7 cm) entre le dessus de la table de cuisson et le fond d'un placard de bois ou de métal non protégé.

***REMARQUE : Si la paroi arrière est fabriquée à partir d'un

matériau combustible et qu'aucun dosseret n'est installé, un dégagement minimal de 6" (15,2 cm) est nécessaire pour tous les modèles.

■ Cette cuisinière est dotée d’un cordon d'alimentation

(homologation CSA International) destiné à être branché sur une prise de courant murale standard 14-50R. Veiller à ce que la prise de courant murale soit placée à portée de la position de service finale de la cuisinière.

■ Ne pas utiliser de câble de rallonge.

Spécifications de l'alimentation en gaz

Spécifications de l’installation électrique

AVERTISSEMENT

Risque de choc électrique

Relier la cuisinière à la terre. Le non-respect de cette instruction peut causer

un décès, un incendie ou un choc électrique.

Si les codes en vigueur le permettent et qu’un conducteur distinct de liaison à la terre est utilisé, on recommande qu’un électricien qualifié vérifie que la liaison à la terre et la taille du conducteur de liaison à la terre sont conformes aux prescriptions des codes locaux.

Vérifier que le raccordement à la source d’électricité et le calibre des conducteurs sont adéquats et conformes aux prescriptions de la plus récente édition de la norme CSA C22.1, partie 1 - Code canadien de l’électricité, et de tout code ou règlement local en vigueur.

On peut obtenir un exemplaire de la norme ci-dessus auprès de : Canadian Standards Association

178 Rexdale Blvd. Toronto, ON M9W 1R3 CANADA

■ En cas de doute quant à la qualité de la liaison à la terre de la

cuisinière, consulter un électricien qualifié.

■ Lorsqu’on dispose d’une alimentation électrique

monophasée à 4 conducteurs de 250 volts, 60 Hz, et CA uniquement, une protection de circuit de 40 ampères minimum est requise pour les cuisinières de 30" (76,2 cm) et 36" (91,4 cm), et une protection de circuit de 50 ampères minimum est requise pour les cuisinières de 48" (121,9 cm); dans chaque cas, la protection de circuit doit être protégée par fusible aux deux extrémités de la ligne.

■ On recommande l’emploi d'un fusible temporisé ou d'un

disjoncteur.

AVERTISSEMENT

Risque d'explosion

Utiliser une canalisation neuve d'arrivée de gaz approuvée par la CSA International.

Installer un robinet d'arrêt. Bien serrer chaque organe de connexion de la

canalisation de gaz. En cas de connexion au gaz propane, demander à une

personne qualifiée de s'assurer que la pression de gaz ne dépasse pas 36 cm (14 po) de la colonne d'eau.

Par personne qualifiée, on comprend : le personnel autorisé de chauffage,

le personnel autorisé d'une compagnie de gaz, et le personnel d'entretien autorisé.

Le non-respect de ces instructions peut causer un décès, une explosion ou un incendie.

Respecter les dispositions de tous les codes et règlements en vigueur.

IMPORTANT : L'installation doit satisfaire aux critères de tous les codes et règlements locaux. En l'absence de code local, l'installation doit satisfaire aux prescriptions de la plus récente édition du American National Standard, National Fuel Gas Code ANSI Z223.1/NFPA 54 ou CAN/CGA B149.

IMPORTANT : La table de cuisson de la cuisinière doit être raccordée à une source d'alimentation en gaz régulée.

IMPORTANT : Les tests de fuite de la table de cuisson de la cuisinière doivent être effectués selon les instructions du fabricant.

Type de gaz

Gaz naturel :

La conception de cette cuisinière a été homologuée par CSA International pour l'alimentation au gaz naturel, ou pour l'alimentation au propane après conversion adéquate.

■ Cette cuisinière a été configurée à l'usine pour l'alimentation

au gaz naturel. La plaque signalétique située sous la console, du côté droit, contient des informations sur les types de gaz utilisables. Si le type de gaz disponible n'est pas mentionné sur la plaque signalétique, consulter le fournisseur local.

Conversion pour l'alimentation au propane :

L'opération de conversion doit être exécutée par un technicien de réparation qualifié.

Ne pas entreprendre de convertir la table de cuisson de la cuisinière pour une utilisation avec un gaz différent de celui indiqué sur la plaque signalétique sans d’abord consulter le fournisseur de gaz. Pour la conversion au gaz propane, utiliser la trousse de conversion au gaz propane fournie avec la cuisinière et voir la section “Conversions pour changement de gaz”. Les pièces pour cette trousse se trouvent dans le sachet de documentation fourni avec la cuisinière.

■ Robinet d’arrêt manuel nécessaire :

La canalisation d'alimentation doit comporter un robinet d'arrêt manuel. Ce robinet doit être séparé de l'ouverture de la cuisinière, mais il doit se trouver dans la même pièce, par exemple dans un placard adjacent. La canalisation doit se trouver en un endroit facilement accessible pour les manœuvres d'ouverture/fermeture. Ne pas entraver l'accès au robinet d'arrêt manuel. Le robinet permet d'ouvrir ou de fermer l'alimentation en gaz de la cuisinière.

A. Canalisation d'alimentation en gaz B. Robinet d'arrêt manuel en position

d'ouverture

C. Vers la cuisinière

Détendeur

Canalisation de gaz

■ Installer une canalisation d'alimentation en gaz rigide de ¾"

(1,9 cm) jusqu'à l'emplacement d'installation de la cuisinière. L'emploi d'une canalisation de plus petit diamètre sur un circuit d'évacuation plus long peut causer une déficience du débit d'alimentation en gaz. Pour l'alimentation au gaz propane, le diamètre des canalisations doit être de ½" (1,3 cm) ou plus. En général, le fournisseur de gaz propane détermine les matériaux à utiliser et le diamètre approprié.

REMARQUE : On doit utiliser un composé d’étanchéité pour tuyauteries résistant à l’action du gaz propane. Ne pas utiliser de ruban adhésif TEFLON

Raccord métallique flexible :

■ Si les codes locaux le permettent, on peut utiliser un

raccord métallique flexible (homogation CSA), de 4 à 5 pi (122 à 152,4 cm) de long, de diamètre interne de ⁵⁄₈" (1,6 cm) ou ¾" (1,9 cm) pour le raccordement de la cuisinière à la canalisation d'alimentation en gaz.

■ Un raccord avec filetage mâle de ½" (1,3 cm) est

nécessaire pour la connexion sur le raccord à filetage femelle à l'entrée du détendeur de la cuisinière.

■ Ne pas déformer/écraser/endommager le tube métallique

flexible lors d'un déplacement de la cuisinière.

Raccordement par un ensemble rigide : On doit utiliser une combinaison de raccords pour réaliser un

raccordement rigide entre la cuisinière et la canalisation de gaz. Le tuyau rigide doit se trouver au même niveau que le raccord de connexion de la cuisinière. On doit veiller à ne soumettre les sections de canalisation d'alimentation et de combustible à aucune traction ou flexion afin que la cuisinière soit d'aplomb et correctement alignée.

®†

Le détendeur fourni avec cette cuisinière doit être utilisé. La pression d'alimentation du détendeur doit être comme suit pour un fonctionnement correct :

Gaz naturel :

Pression minimale : 6" (15,2 cm) colonne d'eau Pression maximale : 14" (35,6 cm) colonne d'eau

Gaz propane :

Pression minimale : 11" (27,9 cm) colonne d'eau Pression maximale : 14" (35,6 cm) colonne d'eau En cas d'incertitude quant à la pression d'alimentation à établir,

contacter le fournisseur de gaz local.

Débit thermique des brûleurs - Altitude

Les débits thermiques indiqués sur la plaque signalétique correspondent à une altitude d'utilisation inférieure à 2000 pi (609,6 m).

Lorsque l'appareil est utilisé à une altitude supérieure à 2000 pi (609,6 m), on doit réduire le débit thermique indiqué de 4 % pour chaque tranche de 1000 pi (304,8 m).

Test de pressurisation de la canalisation de gaz

On doit tester le détendeur sous une pression supérieure de 1" (colonne d'eau) à la pression de la tubulure de distribution indiquée sur la plaque signalétique.

Pressurisation à une pression supérieure à ½ lb/po² (14" – colonne d'eau)

Pour tout test de pressurisation du système à une pression supérieure à ½ lb/po² (3,5 kPa), on doit déconnecter la cuisinière et son robinet d'arrêt des canalisations d'alimentation en gaz à pressuriser.

Pressurisation à une pression de ½ lb/po² (14" – colonne d'eau) ou moins

La cuisinière devra être isolée des canalisations d'alimentation en gaz par la fermeture du robinet d'arrêt manuel individuel durant tout test de pressurisation des canalisations d'alimentation en gaz à une pression égale ou inférieure à ½ lb/po² (3,5 kPa).

†®TEFLON est une marque déposée de E.I. Du Pont De Nemours et Compagnie.

INSTRUCTIONS D’INSTALLATION

Déballage de la cuisinière

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer la cuisinière.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

1. Ôter les matériaux d'emballage, le ruban adhésif et la

pellicule protectrice de la cuisinière. Maintenir la palette d'expédition sous la cuisinière. Retirer les grilles de four et le sachet de pièces de l'intérieur du four.

2. Ôter les vis du garde-pieds.

Installation du dosseret facultatif

Toutes les cuisinières nécessitent un dosseret. Voir “Dimensions du placard” à la section “Exigences d'emplacement”. Voir la section “Outillage et pièces” pour des renseignements sur le processus de commande.

Ôter la garniture périphérique et fixer le dosseret à l'aide de 6 vis; insérer 3 vis à l'avant et 3 depuis l'arrière (dosseret illustré de 9" [22,9 cm]).

Installation de la bride antibasculement

A. Garde-pieds B. Retirer ces vis.

3. Soulever le garde-pieds pour dégager la plaque des vis à

épaulement.

4. Placer le garde-pieds sur le côté pour éviter d'érafler l'acier

inoxydable.

5. Pour les modèles de 48" (121,9 cm) uniquement, faire pivoter

le support central dans le sens antihoraire pour le dégager de la palette jusqu’à la butée.

REMARQUE : Ce support est utilisé uniquement pour l’expédition et n’est pas nécessaire à l'installation.

6. Disposer un morceau de carton (provenant du côté de

l'emballage) sur le plancher derrière la cuisinière. À 2 personnes ou plus, saisir fermement chaque côté de la cuisinière. Soulever la cuisinière d'environ 3" (8,0 cm) et la déplacer vers l'arrière jusqu'à la faire descendre de la palette d'expédition. Installer la cuisinière sur le carton pour éviter d'endommager le plancher.

AVERTISSEMENT

Risque de basculement

Un enfant ou une personne adulte peut faire basculer la cuisinière ce qui peut causer un décès.

Joindre la bride antibasculement au pied arrière de la cuisinière.

Joindre de nouveau la bride antibasculement si la cuisinière est déplacée.

Le non-respect de ces instructions peut causer un décès ou des brûlures graves aux enfants et aux adultes.

1. Déterminer la méthode de montage à utiliser : au plancher ou

au mur. Pour un plancher en pierre ou en briquetage, on peut utiliser

la méthode de montage au mur.

2. Déterminer et marquer l’axe central de l’espace à découper.

On doit installer la bride de montage du côté droit de l'ouverture découpée. Placer la bride de montage dans l'ouverture découpée tel qu'indiqué dans l'illustration suivante.

Mesure B :

Cuisinières de 30" (76,2 cm) : 11⁵⁄₈" (29,5 cm) Cuisinières de 36" (91,4 cm) : 14⁵⁄₈" (37,1 cm) Cuisinières de 48" (121,9 cm) : 20⁵⁄₈" (52,4 cm)

Mesure C :

Autre distance possible à partir de la paroi arrière. Si la paroi arrière est fabriquée à partir d'un matériau combustible et qu'aucun dosseret n'est installé, un dégagement minimal de 6" (15,2 cm) est nécessaire pour tous les modèles. Adapter l'installation de la bride antibasculement.

5. Déplacer la cuisinière suffisamment près de l’ouverture pour

pouvoir effectuer les raccordements électriques. Retirer la base d’expédition, le carton ou le panneau de fibres dur de sous la cuisinière.

6. Poursuivre l’installation de la cuisinière en utilisant les

instructions d’installation suivantes.

A. Axe central

B. Axe central de l'ouverture découpée

jusqu'à l'axe central de la bride anti-basculement

C. Paroi arrière à l'arrière de la cuisinière

3. Percer deux trous de ¹⁄₈" (3,0 mm) qui correspondent aux

trous de la bride selon la méthode de montage déterminée. Voir l’illustration ci-dessous.

Montage au plancher

Raccordement au gaz

AVERTISSEMENT

Risque d'explosion

Utiliser une canalisation neuve d'arrivée de gaz approuvée par la CSA International.

Installer un robinet d'arrêt. Bien serrer chaque organe de connexion de la

canalisation de gaz. En cas de connexion au gaz propane, demander à une

personne qualifiée de s'assurer que la pression de gaz ne dépasse pas 36 cm (14 po) de la colonne d'eau.

Par personne qualifiée, on comprend : le personnel autorisé de chauffage,

le personnel autorisé d'une compagnie de gaz, et le personnel d'entretien autorisé.

Le non-respect de ces instructions peut causer un décès, une explosion ou un incendie.

A. Vis n° 12 x 1⁵⁄₈" B. Bride antibasculement

Montage au mur

A. Vis n° 12 x 1⁵⁄₈" B. Bride antibasculement

4. À l’aide d’un tournevis Phillips, monter la bride

antibasculement au mur ou au plancher avec les deux vis n° 12 x 1⁵⁄₈" fournies.

En fonction de l'épaisseur du plancher, des vis plus longues peuvent s'avérer nécessaires pour fixer la bride au sousplancher. Des vis plus longues sont disponibles auprès de votre quincaillerie locale.

1. Assembler le connecteur flexible de la canalisation

d'alimentation en gaz sur le régulateur de pression situé au milieu de la cuisinière.

2. Appliquer un composé d'étanchéité des filetages résistant au

propane sur l'extrémité filetée la plus petite des raccords d'adaptation flexibles (voir B et G ci-dessous).

3. Fixer un raccord d'adaptation sur le détendeur et l'autre

raccord d'adaptation sur le robinet d'arrêt de la canalisation de gaz. Serrer les deux raccords d'adaptation.

4. Utiliser une clé mixte de ¹⁵⁄₁₆" et une pince multiprise pour

fixer le raccord flexible sur les raccords d'adaptation. S'assurer que le raccord n'est pas déformé.

A. Détendeur B. Utiliser un composé d'étanchéité

pour tuyauteries.

C. Raccord d'adaptation (doit

comporter un filetage mâle de ½")

D. Raccord flexible

E. Robinet d'arrêt manuel F. Tuyau de gaz de ½" ou ¾"

G. Utiliser un composé

d'étanchéité pour tuyauteries.

H. Raccord d'adaptation

Achever le raccordement

1. Ouvrir le robinet d’arrêt manuel sur la canalisation de gaz. Le

robinet est ouvert lorsque la poignée est parallèle au conduit d’alimentation en gaz.

REMARQUE : Aucun patin à roulettes ne doit être en contact avec le sol lors de l'installation finale.

A. Robinet fermé B. Robinet ouvert

2. Vérifier tous les raccordements en les badigeonnant d’une

solution de détection des fuites non corrosive approuvée. L'apparition de bulles indique une fuite. Réparer toute fuite éventuelle.

3. Ôter les chapeaux et grilles de brûleur de la table de cuisson

du sachet de pièces. Placer les chapeaux de brûleur sur les bases de brûleur. Placer les grilles de brûleur sur les brûleurs et chapeaux.

4. Vérifier que la cuisinière est branchée dans la prise adéquate

(voir la section “Spécifications électriques”).

5. Ouvrir la source d'alimentation. Pour plus de renseignements,

consulter les instructions pour l’utilisateur dans le Guide d’utilisation et d’entretien.

Vérification de l'emplacement de la bride

antibasculement

1. Tourner les 4 mires de nivellement d'un tour complet pour

soulever la cuisinière et fournir suffisamment de dégagement pour que le pied de nivellement arrière puisse pénétrer dans la bride anti-basculement.

A. Mire de nivellement avant B. Mire de nivellement arrière

Installation de la plaque à frire

(sur modèles avec plaque à frire)

La plaque à frire est installée à l’usine.

1. Placer le plateau d'égouttement dans la cavité à l’avant de la

plaque à frire. Faire glisser le plateau vers l’arrière jusqu'à la position de butée.

2. Déplacer la cuisinière vers son emplacement final en

s’assurant que le pied de nivellement arrière glisse dans la bride antibasculement.

REMARQUE : En cas d'installation de la cuisinière dans une résidence mobile, il est impératif de fixer la cuisinière au sol. Toute méthode de fixation de la cuisinière est adéquate dans la mesure où elle satisfait aux normes indiquées dans la section “Exigences d'emplacement”.

Réglage de l'aplomb de la cuisinière

REMARQUE : La cuisinière doit être d'aplomb pour que les résultats de cuisson au four soient satisfaisants.

1. Placer la grille dans le four.

2. Placer un niveau sur la grille et contrôler l'aplomb de la

cuisinière, d'abord transversalement, puis dans le sens avant/ arrière.

3. Si la cuisinière n'est pas d'aplomb, ajuster les mires de

nivellement. Tourner les mires de nivellement situés derrière le garde-pieds pour mettre la cuisinière d'aplomb et pour soulever ou abaisser la cuisinière à la hauteur de plan de travail désirée.

A. Plateau d'égouttement de la plaque à frire B. Plaque à frire

2. Nettoyer la plaque à frire avant de l'utiliser. Consulter le Guide

d’utilisation et d’entretien.

Système d'allumage électronique

Installation des têtes et des chapeaux de brûleur

Installer le chapeau du brûleur et s’assurer que les tiges d’alignement sont bien alignées avec la base du brûleur. Placer le chapeau du brûleur (noir) sur la tête du brûleur.

Brûleur à double flamme Ultra Power™

de 20 000 BTU/h

A. Incorrect B. Correct

Brûleur de professionnel de 15 000 BTU/h

A. Incorrect B. Correct

Brûleur pour faire mijoter/fondre de

5 000 BTU/h

A. Incorrect B. Correct

Allumage initial et réglages des flammes de gaz

À la place de flammes de veille, les brûleurs de la table de cuisson sont dotés d'allumeurs électroniques. Lorsqu'on place le bouton de commande de la table de cuisson à n'importe quelle position, le système génère une étincelle pour allumer le brûleur. Les étincelles continuent d'être générées jusqu'à ce que la flamme soit allumée ou que l'on tourne le bouton à Off (arrêt).

Contrôle du fonctionnement des brûleurs de la table de cuisson

Enfoncer et tourner chaque bouton de commande à la position “LITE”.

Les brûleurs de surface et les flammes du gril doivent s'allumer en 4 secondes. La première fois que l'on allume un brûleur, il peut prendre plus de 4 secondes pour s'allumer à cause de l'air se trouvant dans la canalisation de gaz.

Après avoir vérifié le bon fonctionnement du brûleur, tourner les boutons de commande à “OFF” (arrêt).

Si les brûleurs ne s'allument pas correctement :

■ Tourner le bouton de commande de la table de cuisson à la

position “OFF” (arrêt).

■ Vérifier que la cuisinière est branchée et le disjoncteur n'est

pas ouvert ou qu'un fusible n'a pas grillé.

■ Vérifier que chaque robinet d'arrêt de gaz est à la position

“open” (ouverture).

■ Vérifier que les chapeaux de brûleurs sont correctement

placés sur la base des brûleurs.

Répéter le processus de mise en marche. Si à ce stade un brûleur ne s'allume pas, contacter le revendeur ou un dépanneur agréé.

Réglage de la taille des flammes :

1. Débrancher la cuisinière ou déconnecter la source de courant

électrique.

2. Ôter les grilles de brûleur.

3. Ôter les boutons de commande.

4. Ouvrir la porte du four et ôter les 2 vis qui maintiennent la

console de commande en place de chaque côté de la cuisinière.

REMARQUE : Veiller à laisser la porte du four entrouverte, sans quoi la console de commande ne reposera pas correctement sur les brides latérales une fois détachée.

5. Tirer la console de commande vers le haut et la laisser

retomber vers l'avant dans les brides à encoche de la console situées de chaque côté.

A. Bride de la console de commande

6. Ôter le joint circulaire de la tige de réglage du robinet.

7. Placer un bouton de commande sur la tige de réglage du

brûleur que l'on souhaite régler.

Hauteur de flamme

La flamme de la table de cuisson doit correspondre à une flamme bleue stable d'environ ¼" (0,64 cm) de hauteur.

Brûleur à double flamme

A. Débit thermique maximum B. Débit thermique minimum (flamme de mijotage)

Brûleur à flamme simple

8. À l'aide d'un briquet à butane allongé, tourner le bouton de

commande à LO (faible) et allumer le brûleur.

9. Ôter le bouton de commande.

10. Régler la hauteur de flamme à l'aide d'un tournevis à lame

plate de ¹⁄₈" x 4¼". Serrer la vis pour réduire la hauteur de la flamme. Desserrer la vis pour augmenter la hauteur de flamme.

REMARQUE : Lors de la conversion au gaz propane, la vis doit être complètement resserrée.

Réinstallation du garde-pieds

1. Aligner les trous de montage des vis à épaulement avec les

vis à épaulement de la cuisinière.

2. Pousser le garde-pieds vers le bas contre l’avant de la

cuisinière, jusqu’à ce que les trous de vis supérieures soient alignés avec les trous de montage à l’avant de la cuisinière.

3. Réinstaller les vis au sommet du garde-pieds.

A. Vis de réglage du brûleur à flamme simple (du côté droit du robinet) B. Vis de réglage du brûleur à double flamme (du côté gauche du

robinet)

11. Lorsque l'on a terminé de régler la hauteur de flamme,

replacer le bouton de commande sur la tige de réglage du robinet et éteindre le brûleur.

12. Ôter le bouton de commande.

13. Remettre en place le joint circulaire.

14. Répéter les étapes 6 à 13 pour tout autre brûleur nécessitant

un réglage.

15. Soulever la console de commande et la remettre en place.

Pour que les deux soient bien emboîtées, le rebord de la console de commande doit se rabattre par-dessus la bordure de l'avant de la table de cuisson de cuisinière.

A. Rebord de la console de commande B. Bordure avant de table de cuisson de cuisinière

16. Vérifier que la console de commande est en affleurement

avec le bord supérieur de la cuisinière.

A. En affleurement avec le dessus de la cuisinière

17. Remettre en place les 2 vis de chaque côté de la console de

commande.

18. Réinstaller les boutons de commande.

19. Réinstaller les grilles des brûleurs.

20. Tester la flamme en tournant le bouton de commande pour le

faire passer de la position “LO” (basse) à la position “HI” (élevée) et observer les flammes pour chaque réglage.

A. Garde-pieds B. Visser à nouveau ces vis. C. Trou de vis supérieur D. Trou de montage de vis à

épaulement

Achever l'installation

1. Vérifier que toutes les pièces sont maintenant installées. S’il

reste une pièce, passer en revue les différentes étapes pour découvrir laquelle aurait été oubliée.

2. Vérifier la présence de tous les outils.

3. Éliminer/recycler tous les matériaux d'emballage.

4. Pour l’utilisation et le nettoyage du four, lire le Guide

d’utilisation et d’entretien.

Contrôle du fonctionnement du/des four(s)

1. Mettre l’appareil sous tension.

2. Lancer un programme de cuisson au four. Consulter le Guide

d’utilisation et d’entretien pour obtenir des instructions détaillées.

Si le(s) four(s) ne fonctionne(nt) pas, contrôler ce qui suit :

■ Les fusibles du domicile sont intacts et serrés; le

disjoncteur n'est pas déclenché.

■ L'appareil est raccordé à l'alimentation électrique.

■ Voir la section “Dépannage” dans le guide d’utilisation et

d’entretien.

3. Après 10 á 15 minutes de fonctionnement du four, ouvrir la

porte du four et voir s'il y a de la chaleur. Si aucune émission de chaleur n’est perceptible, ou si un

code d’anomalie (“F” suivi d’un chiffre plus “E” suivi d’un chiffre) apparaît sur l’afficheur, interrompre l’alimentation du four et contacter un technicien qualifié.

4. Appuyer sur OFF (arrêt). Pour le réglage de l’horloge et d’autres fonctions du four,

consulter le Guide d’utilisation et d’entretien.

Si vous avez besoin d’assistance ou de service :

Consulter la section “Assistance ou service” du Guide d'utilisation et d'entretien ou contacter le marchand chez qui vous avez acheté votre cuisinière.

CONVERSIONS POUR CHANGEMENT DE GAZ

IMPORTANT : L'opération de conversion de l'appareil (pour l'alimentation au gaz propane au lieu du gaz naturel) doit être exécutée par un installateur qualifié.

AVERTISSEMENT

Risque d'explosion

Utiliser une canalisation neuve d'arrivée de gaz approuvée par la CSA International.

Installer un robinet d'arrêt. Bien serrer chaque organe de connexion de la

canalisation de gaz. En cas de connexion au gaz propane, demander à une

personne qualifiée de s'assurer que la pression de gaz ne dépasse pas 36 cm (14 po) de la colonne d'eau.

Par personne qualifiée, on comprend : le personnel autorisé de chauffage,

le personnel autorisé d'une compagnie de gaz, et le personnel d'entretien autorisé.

Le non-respect de ces instructions peut causer un décès, une explosion ou un incendie.

A. Vers la cuisinière B. Robinet d'arrêt (position de fermeture) C. Canalisation d'alimentation en gaz

2. Débrancher la cuisinière ou déconnecter la source de courant

électrique.

Conversion du détendeur

1. Utiliser une clé pour enlever le chapeau de l'ouverture

d'accès; faire tourner le chapeau dans le sens antihoraire.

2. Ôter le ressort de retenue qui se trouve sous le chapeau en

poussant contre le côté plat du ressort de retenue. Examiner le ressort de retenue pour identifier la position “NAT” (gaz naturel) ou “LP” (gaz propane). Orienter correctement le ressort de retenue pour que la mention “LP” soit au fond. Réinstaller le ressort de retenue dans le chapeau. Réinstaller le chapeau sur le détendeur.

Conversion pour l'alimentation au propane

AVERTISSEMENT

Risque de basculement

Un enfant ou une personne adulte peut faire basculer la cuisinière ce qui peut causer un décès.

Joindre la bride antibasculement au pied arrière de la cuisinière.

Joindre de nouveau la bride antibasculement si la cuisinière est déplacée.

Le non-respect de ces instructions peut causer un décès ou des brûlures graves aux enfants et aux adultes.

1. Tourner le robinet d'arrêt manuel pour le placer à la position

de fermeture.

CDE

A. Chapeau de

l'ouverture d'accès B. Joint d'étanchéité C. Détendeur

3. Tester le détendeur et la canalisation de gaz.

On doit tester le détendeur sous une pression supérieure d’au moins 1" (2,5 cm) (colonne d'eau) à la pression de réglage. Pour le fonctionnement et le contrôle du réglage du détendeur, il faut que la pression d'admission au détendeur corresponde aux indications ci-dessous :

Gaz propane :

Pression minimale de 11" (27,9 cm) (colonne d'eau) Pression maximale de 14" (35,5 cm) (colonne d'eau).

Test de pressurisation de la canalisation de gaz

On doit tester le détendeur sous une pression supérieure d’au moins 1" (colonne d'eau) à la pression de la tubulure de distribution indiquée sur la plaque signalétique.

D. Position LP E. Position NAT

Pressurisation à une pression supérieure à ½ lb/po² (14" –

C D

colonne d'eau)

Pressurisation à une pression de ½ lb/po² (14" – colonne d'eau) ou moins

Tableau de sélection des gicleurs/injecteurs femelles pour gaz propane

Puissance thermique

Couleur

Taille Style de brûleur

3 000 BTU Bleu 0,55 mm Petits brûleurs

12 500 BTU Laiton 1,04 mm Brûleurs moyens

Conversion des brûleurs de surface

1. Enlever les grilles de brûleur si elles sont installées.

2. Ôter le chapeau de brûleur.

3. Ôter la tête de brûleur. REMARQUE : On doit utiliser une douille de ⁷⁄₈" pour retirer la

tête de brûleur des gros brûleurs à double flamme.

4. Utiliser un tournevis Torx brûleur.

5. Appliquer du ruban adhésif de masquage à l'extrémité d’un tourne-écrou de 7 mm pour retenir le gicleur du brûleur dans le tourne-écrou durant l’extraction. Insérer le tourne-écrou dans l'ouverture de gaz, appuyer sur le gicleur et le retirer en le faisant tourner dans le sens antihoraire et en le soulevant. Conserver à part le gicleur du brûleur.

6. Remplacer le gicleur par un gicleur pour gaz propane de taille correcte. Voir le “Tableau de sélection des gicleurs/injecteurs femelles pour gaz propane”.

Suivre les indications du tableau ci-dessous pour déterminer l'emplacement exact de chaque gicleur de brûleur.

T15 pour enlever la base du

Gros brûleur à double flamme

A. Chapeau de brûleur

B. Tête de brûleur C. Ouverture de gaz D. Base du brûleur

Brûleur moyen

A. Chapeau de brûleur B. Tête de brûleur C. Ouverture de gaz D. Base du brûleur

Petit brûleur

A. Chapeau de brûleur B. Ouverture de gaz C. Base du brûleur

15 500 BTU Jaune

Vert

1,05 mm 0,45 mm

Gros brûleur - principal Gros brûleur - mijotage

Gicleur de brûleur

A. Marquage ou couleur pour identification de la taille

7. Placer le gicleur pour gaz naturel dans le sachet en plastique

contenant les pièces et conserver le tout avec le sachet de documentation pour pouvoir les réutiliser ultérieurement.

8. Réinstaller la base du brûleur à l’aide des deux vis.

9. Réinstaller la tête et le chapeau de brûleur.

10. Répéter les étapes 2 à 9 pour les autres brûleurs.

Achever l’installation

1. Pour le raccordement correct de la cuisinière à la canalisation

de gaz, se reporter à la section “Raccordement au gaz”.

2. Pour l'allumage et l'utilisation corrects du brûleur ainsi que le

réglage des flammes sur le brûleur, voir la section “Système d'allumage électronique”.

IMPORTANT : Il peut être nécessaire de modifier le réglage des flammes à la position du débit thermique minimum “LO” pour chaque brûleur de la table de cuisson.

Il est très important de vérifier l’établissement de flammes correctes sur les brûleurs de la table de cuisson. Le petit cône interne doit comporter une flamme bleue très distincte de ¼" (0,64 cm) à ½" (1,3 cm) de longueur. Le cône externe n'est pas aussi distinct que le cône interne. Les flammes d'un brûleur alimenté au propane comportent une pointe légèrement jaune.

3. Voir le paragraphe “Achever l'installation” de la section

“Instructions d'installation” du présent manuel pour achever cette procédure.

Conversion pour l'alimentation au gaz naturel

C D

AVERTISSEMENT

Risque de basculement

Un enfant ou une personne adulte peut faire basculer la cuisinière ce qui peut causer un décès.

Joindre la bride antibasculement au pied arrière de la cuisinière.

Joindre de nouveau la bride antibasculement si la cuisinière est déplacée.

Le non-respect de ces instructions peut causer un décès ou des brûlures graves aux enfants et aux adultes.

1. Fermer le robinet d'arrêt manuel.

3. Tester le détendeur et la canalisation de gaz.

Gaz naturel :

Pression minimale de 6" (15,2 cm) (colonne d'eau) Pression maximale de 14" (35,6 cm) (colonne d'eau)

Test de pressurisation de la canalisation de gaz

On doit tester le détendeur sous une pression supérieure d’au moins 1" (colonne d'eau) à la pression de la tubulure de distribution indiquée sur la plaque signalétique.

Pressurisation à une pression supérieure à ½ lb/po² (14" – colonne d'eau)

Pressurisation à une pression de ½ lb/po² (14" – colonne d'eau) ou moins

A. Vers la cuisinière B. Robinet d'arrêt (position de fermeture)

C. Canalisation d'alimentation en gaz

2. Débrancher la cuisinière ou déconnecter la source de courant électrique.

Conversion du détendeur

1. Utiliser une clé pour enlever le chapeau de l'ouverture

d'accès; faire tourner le chapeau dans le sens antihoraire.

2. Ôter le ressort de retenue qui se trouve sous le chapeau en poussant contre le côté plat du ressort de retenue. Examiner le ressort de retenue pour identifier la position “LP” (propane) ou “NAT” (gaz naturel). Orienter correctement le ressort de retenue pour que la mention “NAT” soit au fond. Réinstaller le ressort de retenue dans le chapeau. Réinstaller le chapeau sur le détendeur.

Conversion des brûleurs de surface

1. Enlever les grilles de brûleur si elles sont installées.

2. Ôter le chapeau de brûleur.

3. Ôter la tête de brûleur. REMARQUE : On doit utiliser une douille de ⁷⁄₈" pour retirer la

tête de brûleur des gros brûleurs à double flamme.

4. Utiliser un tournevis Torx® T15 pour enlever la base du brûleur.

Gros brûleur à double flamme

A. Chapeau de brûleur

B. Tête de brûleur C. Ouverture de gaz D. Base du brûleur

Brûleur moyen

A. Chapeau de brûleur B. Tête de brûleur C. Ouverture de gaz D. Base du brûleur

Petit brûleur

A. Chapeau de brûleur B. Ouverture de gaz C. Base du brûleur

A. Chapeau de

l'ouverture d'accès

B. Joint d'étanchéité

C. Détendeur

D. Position NAT

CDE

E. Position LP

5. Appliquer du ruban adhésif de masquage à l'extrémité d’un

tourne-écrou de 7 mm pour retenir le gicleur du brûleur dans le tourne-écrou durant l’extraction. Insérer le tourne-écrou dans l'ouverture de gaz, appuyer sur le gicleur et le retirer en le faisant tourner dans le sens antihoraire et en le soulevant. Conserver à part le gicleur du brûleur.

6. Remplacer le gicleur par un gicleur pour gaz naturel de taille

correcte. Voir le “Tableau de sélection des gicleurs/injecteurs femelles pour gaz naturel”.

Suivre les indications du tableau ci-dessous pour déterminer l'emplacement exact de chaque gicleur de brûleur.

Tableau de sélection des gicleurs/injecteurs femelles pour gaz naturel

Puissance

Taille Style de brûleur

thermique

5 000 BTU 1,01 mm Petits brûleurs

Gicleur de brûleur

A. Marquage ou couleur pour identification de la taille

7. Placer les gicleurs pour propane dans le sachet en plastique

contenant les pièces et conserver le tout avec le sachet de documentation.

8. Réinstaller la base du brûleur à l’aide des deux vis.

9. Réinstaller la tête et le chapeau de brûleur.

10. Répéter les étapes 2 à 9 pour les autres brûleurs.

Achever l’installation

15 000 BTU 1,75 mm Brûleurs moyens

1. Pour le raccordement correct de la cuisinière à la canalisation

de gaz, se reporter à la section “Raccordement au gaz”.

2. Pour l'allumage et l'utilisation corrects du brûleur ainsi que le

réglage des flammes sur le brûleur, voir la section “Système d'allumage électronique”.

20 000 BTU 1,89 mm

0,69 mm

Gros brûleur - principal Gros brûleur - mijotage

IMPORTANT : Il peut être nécessaire de modifier le réglage des flammes à la position du débit thermique minimum “LO” pour chaque brûleur de la table de cuisson.

3. Voir le paragraphe “Achever l'installation” de la section

“Instructions d'installation” du présent manuel pour achever cette procédure.

Schémas des circuits

Les circuits suivants sont utilisés pour le diagnostic; les illustrations présentent la configuration de fonctionnement de l’appareil. Ne pas poursuivre le processus de diagnostic si un fusible est grillé ou si un disjoncteur s'est ouvert, ou si la tension disponible sur la prise de courant murale est de moins de 240 volts CA +10 % / -15 %.

Schéma de câblage du module de commande en 240 V de la plaque à frire vers la table de cuisson autonome et autoportante

N BU/BL

P2-1

Commutateur infini de la plaque

P2-6

frire

BU/BL BU/BL

P1-1

P1-3

P1-4

P1-6

1320W/240V

Lampe 240V

OR BL

BL Capteur thermométrique de la plaque à frire

VIVIBL BL

Schémas de la table de cuisson

Table de cuisson à 4 brûleurs

MAR

Entrée de commande

SW1

SW2

SW3

SW4

Source secondaire pour la plaque à frire

Cordon d'alimentation

NEU

Terre

Cordon d'alimentation uniquement à la version de la table de cuisson autonome

Table de cuisson à 6 brûleurs

Source secondaire pour la plaque à frire

R BL

Faisceau principal

Alimentation secondaire

R BL

Terre

NEU

*OR

Générateur d'étincelles

Vue de face

de la table de cuisson

MAR

SW1

SW2

Entrée de commande

SW3

SW4

SW5

SW6

NEU

Générateur d'étincelles

*OR

Cordon d'alimentation

Terre

NEU

Faisceau principal Alimentation secondaire

Cordon d'alimentation uniquement à la version de la table de cuisson autonome

BL R

Terre

Vue de face de la table de cuisson

Schémas de câblage

Schéma du four 30"/36" (76,2 cm/91,4 cm) pour modèles JDRP et YJDRP

Mise en garde : Lors de toute intervention sur les circuits, étiqueter chaque conducteur avant de le déconnecter. Une erreur lors du rebranchement pourrait susciter une situation dangereuse ou un fonctionnement incorrect. Vérifier le bon fonctionnement de l'appareil après l'intervention.

REMARQUES :

■ L'appareil de test de l'extrémité de ligne ne sert qu'à la

fabrication.

Écran

R R/BL

ACL

N N

CARTE ATLAS

15 BROCHES

(J900-1 À J900-11)

ALIMENTATION À DÉCOUPAGE (SMPS)14VCC 45W

J2-4

J2-1

J2-5

J2-2

J1-3

J1-4

CAPTEUR DE TEMPÉRATURE

1080

1654

SONDE DE CUISSON

78k

37k

C (70

˚˚

À21

À 177 C (350

˚˚F)

C (60˚F)

À 15,6

C (90˚F)

À 32.2

IMPULSION

MAR

CONTACTEURPORTE

CONTACTEURDU LOQUET

(MOTORISÉ)

N N

t˚

TA N

CLAVIER IHM

15 BROCHES

J4-11

J4-12

P6-1

P6-2

P6-4

P8-1 P9-5

P2-1

P2-2

P2-5

P2-6

P1-5

GESTIONNAIRE

P1-7

DE L'APPAREIL

P1-4

T4-3

T4-4

T1-2 T2-2

■ Les points indiquent des connexions ou des épissures.

■ Circuit illustré en mode STANDBY/OFF (attente/arrêt) avec la

porte du four fermée.

J4-7

J4-8

P6-5

P8-3

P8-4

P9-2

P8-5

P8-6

T3-2

T3-3

T3-4

T3-1

T1-1

T2-1

VENTILATEUR

CONVECT

VENTILATEURDE

REFROIDISSEMENTVB

VENTILATEURDE

REFROIDISSEMENTVÉ

R/BL

MOTEUR

DU LOQUET

LAMPES HALOGÈNES

DU FOUR

Coupe-circuit thermique

(non réarmable)

Cuisson au four-3000W

Cuisson au gril interne-3490W (30"/36")

Cuisson au gril externe-1986W (30")/3000w (36")

CONV.: 2 800 W

Coupe-circuit thermique

(non réarmable)

NEU

Masse

(Châssis)

Fiche avec

connecteur

femelle

CAPTEUR À EFFET HALL

Fiche avec connecteur

mâle

Lampe

Moteur

d'entraînement

P3-5

P3-4

P3-3

LÉGENDE

Bobine

de relais

Contacteur

de relais

P7-3

P7-1

Élément

chauffant

Thermistance

enrobée

Manœuvré par la porte

Coupe-circuit

thermique

(non réarmable)

Thermostat

Électrovanne remplissage

Schéma du four 48" (121,9 cm) pour modèles JDRP et YJDRP

REMARQUES :

■ L'appareil de test de l'extrémité de ligne ne sert qu'à la

fabrication.

Écran

ACL

N N

CAPTEUR À EFFET HALL

CARTE ATLAS

15 BROCHES

(J900-1 À J900-11)

J2-1

ALIMENTATION À DÉCOUPAGE (SMPS)14 VCC 45 W

J1-3

CAPTEUR À EFFET HALL

GRIS

J2-4

J2-5

J1-4

CAPTEUR DE TEMPÉRATURE

1080

1654

À 177 C (350

SONDE DE CUISSON

78k

37k

CAPTEUR DE TEMPÉRATURE

1080

1654

À 177 C (350

SONDE DE CUISSON

78k

37k

Four droite

Four gauche

N N

R R

BU JA JA

J2-2

C (70

˚˚F)

À21

˚˚F)

˚ C (60˚ F)

À 15,6

˚ C (90˚ F)

À 32,2

MAR

CONTACTEURPORTE

CONTACTEURDU LOQUET

(MOTORISÉ)

C (70

˚˚F)

À21

˚˚F)

˚ C (60˚ F)

À 15,6

˚ C (90˚ F)

À 32,2

IMPULSION

MAR

CONTACTEURPORTE

CONTACTEURDU LOQUET

(MOTORISÉ)

■ Les points indiquent des connexions ou des épissures.

■ Circuit illustré en mode STANDBY/OFF (attente/arrêt) avec la

porte du four fermée.

CLAVIER IHM

15 BROCHES

J4-11 J4-8

J4-12

t˚

IMPULSION

t˚

J4-7

P6-1

P6-5

P6-2

P6-4

P8-1

N N

P9-5

P2-1

P2-2

P2-5

P2-6

MAR

P1-5

GESTIONNAIRE

P1-7

DE L'APPAREIL

TAN

P1-4

T4-3

T4-4

T1-2 T2-2

GRIS

P3-5

P3-4

P3-3

P2-8

P6-5

P6-4

P6-1

P6-2

P8-1

P2-1

P2-2

P2-5

P2-6

MAR

P1-5

GESTIONNAIRE

P1-7

DE L'APPAREIL

TAN

P1-4

T4-3

T4-4

P2-3

P2-4 T1-2

T2-2

P8-3

VENTILATEURDE

REFROIDISSEMENTVB

P8-4

P9-2

P8-5

P8-6

T3-2

T3-3

T3-4

T3-1

Cuisson au gril externe-1986W

T1-1

R/BL

T2-1

P7-3 P7-1

P8-3

P8-5

P8-6

T3-2

T3-3

T3-1

T1-1

R/BL

T2-1

R/BL

VENTILATEUR

CONVECT

MOTEUR

DULOQUET

Cuisson au four-3000W

Cuisson au gril interne-3490W

VENTILATEUR

CONVECT

MOTEUR

DULOQUET

LAMPESHALOGÈNES

DUFOUR

CONV.:1 600 W

Cuisson au four - 3000W

Cuisson au gril - 2650W

VENTILATEURDE

REFROIDISSEMENTVÉ

LAMPESHALOGÈNES

DUFOUR

Coupe-circuit thermique

(non réarmable)

CONV.:2 600 8

MAR OR JA BU

BU JA OR MAR

Coupe-circuitthermique

(nonréarmable)

Coupe-circuitthermique

(nonréarmable)

NEU

P7-3

P7-1

DOUBLE CT

LÉGENDE

Masse

(Châssis)

Fiche avec

connecteur

femelle

W10349768A

Fiche avec connecteur

mâle

®Marque déposée/™Marque de commerce de Jenn-Air, U.S.A. Emploi sous licence par Maytag Limited au Canada.

Lampe

®Registered Trademark/™Trademark of Jenn-Air, U.S.A. Used under license by Maytag Limited in Canada.

Moteur

d'entraînement

Bobine

de relais

Contacteur

de relais

Élément

chauffant

Thermistance

enrobée

Manœuvré par la porte

Coupe-circuit

thermique

(non réarmable)

Thermostat

Printed in U.S.A.

Imprimé aux É.-U.

Électrovanne remplissage

10/10

Jenn-Air W10349768A User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
