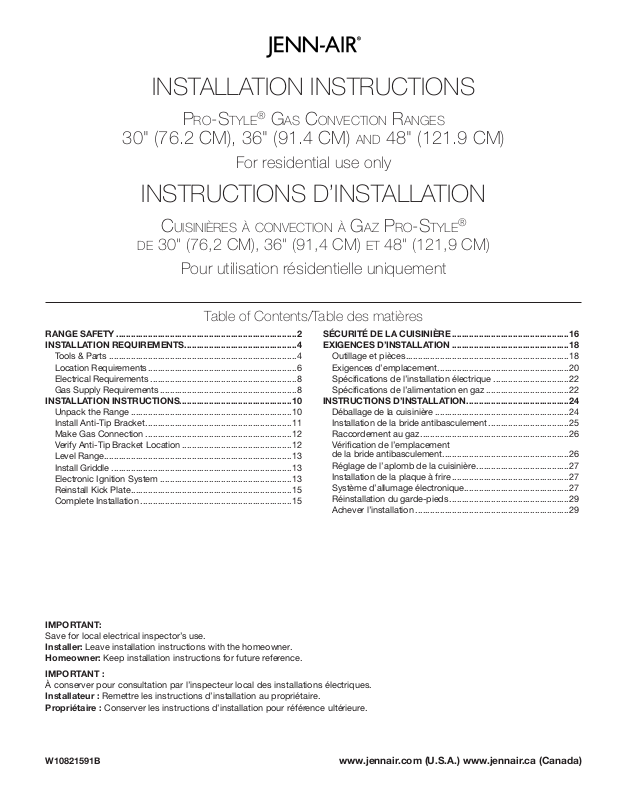

Jenn-air JLRP436WP Installation

INSTALLATION INSTRUCTIONS

Pro-Style® GaS ConveCtion ranGeS

30" (76.2 CM), 36" (91.4 CM) and 48" (121.9 CM)

For residential use only

INSTRUCTIONS D’INSTALLATION

CuiSinièreS à ConveCtion à Gaz Pro-Style®

de 30" (76,2 CM), 36" (91,4 CM) et 48" (121,9 CM)

Pour utilisation résidentielle uniquement

Table of Contents/Table des matières

RANGE SAFETY ..........................................................................2

INSTALLATION REQUIREMENTS ..............................................4

Tools & Parts .............................................................................4

Location Requirements .............................................................6

Electrical Requirements ............................................................8

Gas Supply Requirements ........................................................8

INSTALLATION INSTRUCTIONS ..............................................10

Unpack the Range ..................................................................10

Install Anti-Tip Bracket ............................................................11

Make Gas Connection ............................................................12

Verify Anti-Tip Bracket Location .............................................12

Level Range .............................................................................13

Install Griddle ..........................................................................13

Electronic Ignition System ......................................................13

Reinstall Kick Plate ..................................................................15

Complete Installation ..............................................................15

SÉCURITÉ DE LA CUISINIÈRE ................................................16

EXIGENCES D’INSTALLATION ................................................18

Outillage et pièces ...................................................................18

Exigences d’emplacement ......................................................20

Spécifications de l’installation électrique ...............................22

Spécifications de l’alimentation en gaz ..................................22

INSTRUCTIONS D’INSTALLATION ..........................................24

Déballage de la cuisinière .......................................................24

Installation de la bride antibasculement .................................25

Raccordement au gaz .............................................................26

Vérification de l’emplacement

de la bride antibasculement ....................................................26

Réglage de l’aplomb de la cuisinière ......................................27

Installation de la plaque à frire ................................................27

Système d’allumage électronique...........................................27

Réinstallation du garde-pieds .................................................29

Achever l’installation ...............................................................29

IMPORTANT:

Save for local electrical inspector’s use.

Installer: Leave installation instructions with the homeowner.
Homeowner: Keep installation instructions for future reference.

IMPORTANT :

À conserver pour consultation par l’inspecteur local des installations électriques.

Installateur : Remettre les instructions d’installation au propriétaire.
Propriétaire : Conserver les instructions d’installation pour référence ultérieure.

www.jennair.com (U.S.A.) www.jennair.ca (Canada)W10821591B

RANGE SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

You can be killed or seriously injured if you don't immediately

DANGER

WARNING

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.

WARNING: If the information in this manual is not followed exactly, a fire or explosion
may result causing property damage, personal injury or death.

follow instructions.

You

can be killed or seriously injured if you don't

instructions.

follow

– Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this

or any other appliance.

– WHAT TO DO IF YOU SMELL GAS:

Do not try to light any appliance.

•

Do not touch any electrical switch.

•

Do not use any phone in your building.

•

Immediately call your gas supplier from a neighbor's phone. Follow the gas supplier's

•

instructions.
If you cannot reach your gas supplier, call the fire department.

•

– Installation and service must be performed by a qualified installer, service agency or

the gas supplier.

WARNING: Gas leaks cannot always be detected by smell.

Gas suppliers recommend that you use a gas detector approved by UL or CSA.

For more information, contact your gas supplier.

If a gas leak is detected, follow the “What to do if you smell gas” instructions.

IMPORTANT: Do not install a ventilation system that blows air downward toward this gas cooking appliance. This type of
ventilation system may cause ignition and combustion problems with this gas cooking appliance resulting in personal injury or
unintended operation.

2

In the State of Massachusetts, the following installation instructions apply:

■ Installations and repairs must be performed by a qualified or licensed contractor, plumber, or gasfitter qualified or licensed by

the State of Massachusetts.

■ If using a ball valve, it shall be a T-handle type.

■ A flexible gas connector, when used, must not exceed 3 feet.

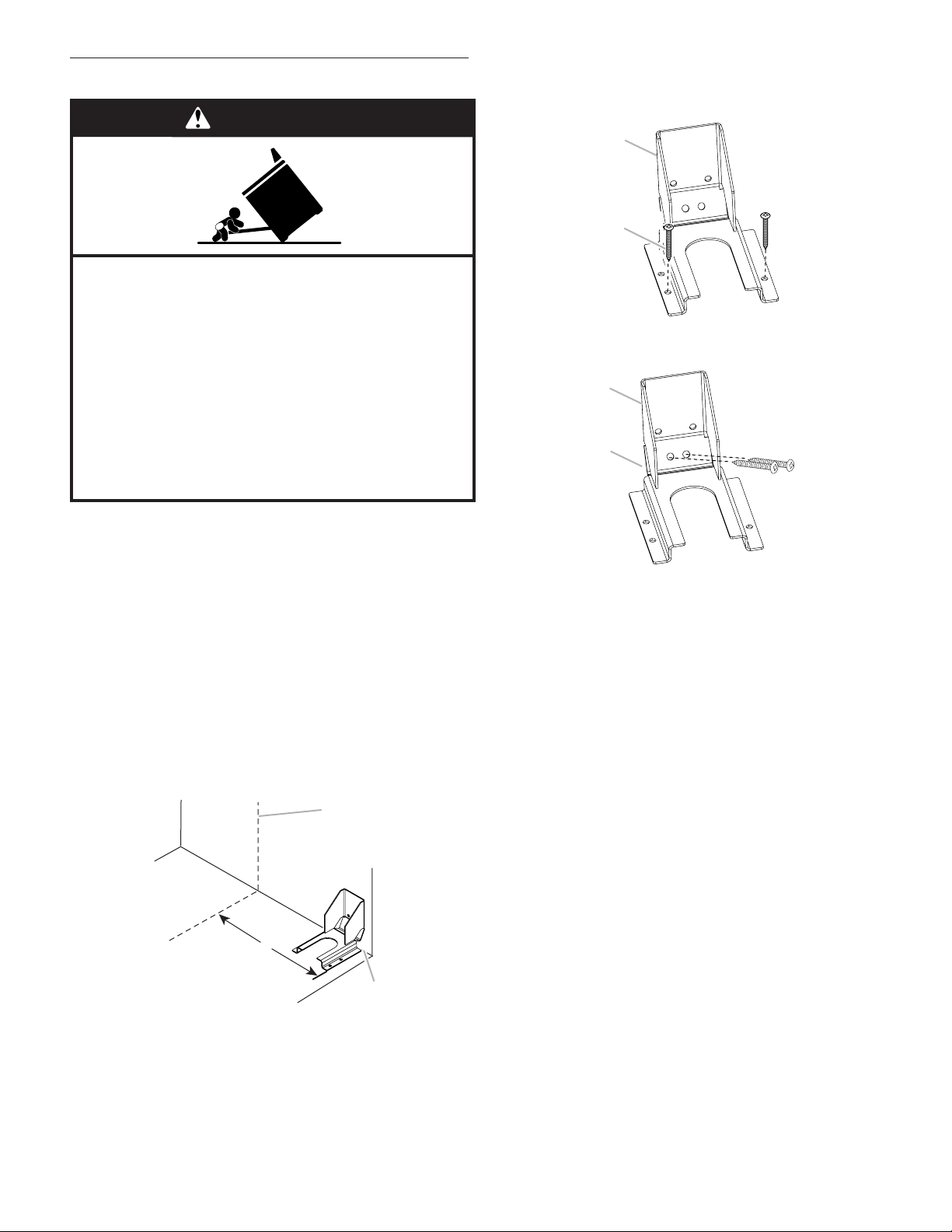

WARNING

Tip Over Hazard

A child or adult can tip the range and be killed.

Install anti-tip bracket to floor or wall per installation instructions.

Slide range back so rear range foot is engaged in the slot of the anti-tip bracket.

Re-engage the anti-tip bracket if the range is moved.

Do not operate range without anti-tip bracket installed and engaged.

Failure to follow these instructions can result in death or serious burns to children and adults.

To verify the anti-tip bracket is installed and engaged:

Anti-Tip
Bracket

Range Foot

• Slide range forward.

• Look for the anti-tip bracket securely attached to floor or wall.

Slide range back so rear range foot is under anti-tip bracket.•

• See installation instructions for details.

3

INSTALLATION REQUIREMENTS

Tools & Parts

Gather the required tools and parts before starting installation. Read and follow the instructions provided with any tools listed here.

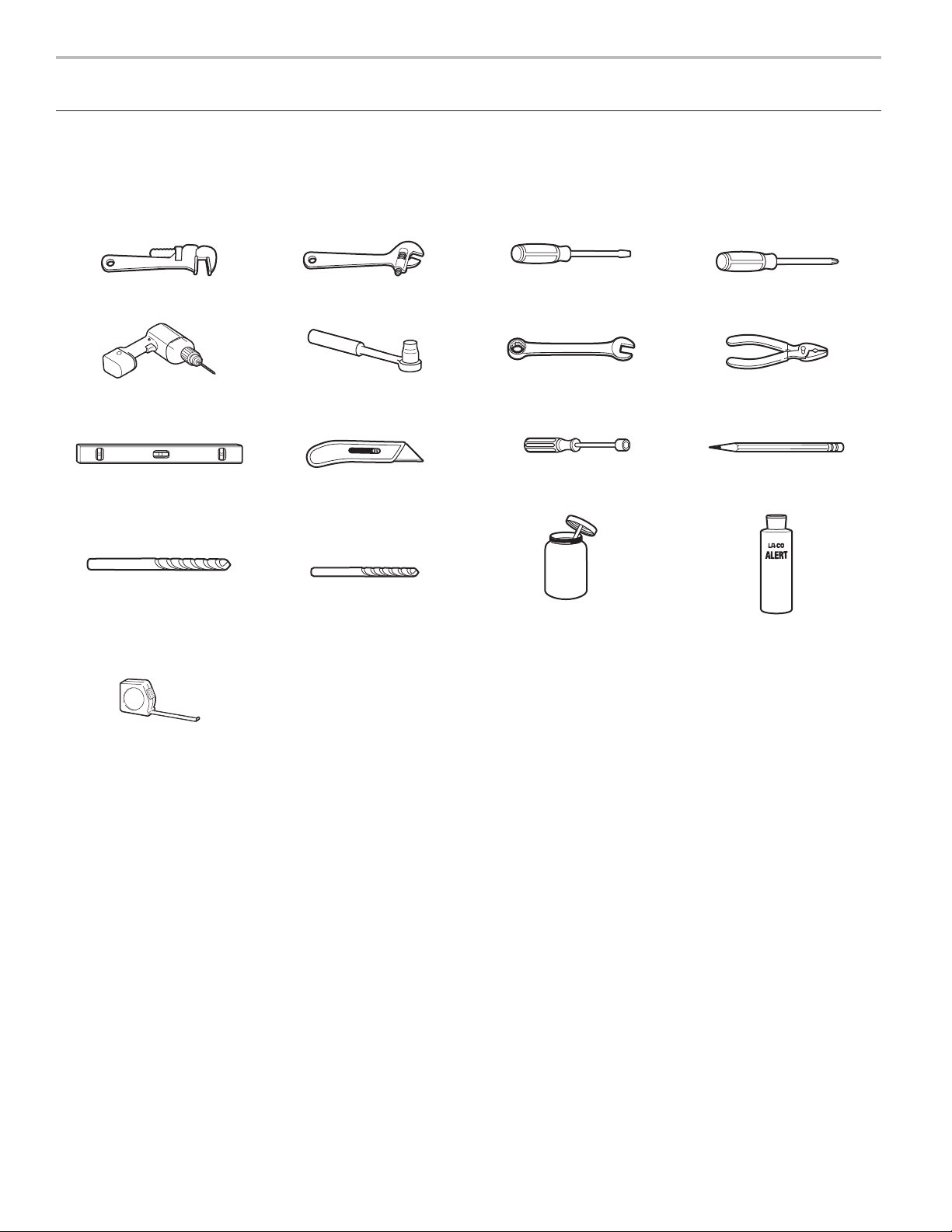

Tools Needed

Pipe wrench

Drill

Level

C\zn" carbide tip masonry bit

Tape measure

Adjustable wrench

or 5⁄8" wrench

C\," drive ratchet

Tubing cutter

Z\," drill bit

Z\," x 41/4" flat-blade

screwdriver

ZB\zn" combination wrench

Z\v", C\,", B\zn" nut drivers

Pipe-joint compound

resistant to LP gas

#2 Phillips screwdriver

Pliers

Marker or pencil

Noncorrosive

leak-detection solution

4

B

Parts Supplied

Check that all parts are included:

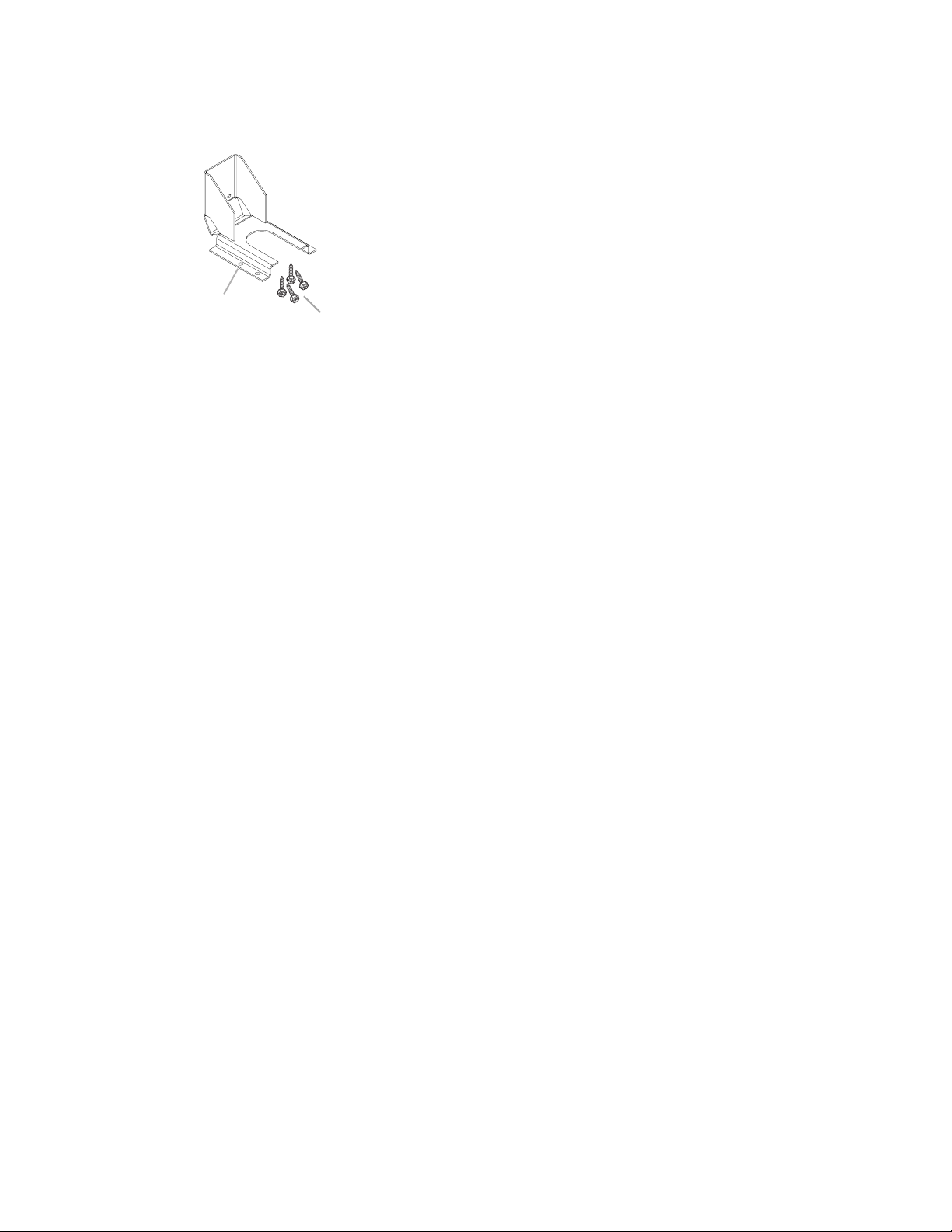

 Anti-tip bracket kit

A

A. Anti-tip bracket
B. #8-18 x 1" Phillips head screws (4)

NOTE: Anti-tip bracket must be securely mounted to
subfloor. Thickness of flooring may require longer screws
to anchor bracket to subfloor. Longer screws are available
from your local hardware store. See “Install Anti-Tip
Bracket” section.

 Gas pressure regulator
 Burner grates
 Burner bases and burner caps
 Griddle drip tray (on griddle models)

Conversion Kits:

For models that start with JGRP or JLRP no conversion kits are
supplied. Call service to request one of the following:

 LP Conversion Kit P/N W10825584
 Natural Gas Conversion Kit P/N W10821163

NOTE: JLRP is factory set for LP. All other models are factory
set for Natural gas.

Parts Needed

 All models must be installed with a backguard if installing

at zero clearance to a combustible back wall surface such
as drywall. Alternatively, zero clearance to a back wall is
acceptable provided the surface of the entire back wall
above the range and below the hood is covered with a
non-combustible material such as tile or stainless steel.
See “Cabinet Dimensions” in the “Location Requirements”
section for installation requirements.

 30" (76.2 cm) Adjustable Backguard

Order Part Number 8285148

 36" (91.4 cm) Adjustable Backguard

Order Part Number 8284756

 48" (121.9 cm) Adjustable Backguard

Order Part Number 8284755

 22" (55.9 cm) Backsplash with Dual-Position Shelf

for 30" (76.2 cm) Ranges
Order Part Number W10285447

 22" (55.9 cm) Backsplash with Dual-Position Shelf

for 36" (91.4 cm) Ranges
Order Part Number W10285448

 22" (55.9 cm) Backsplash with Dual-Position Shelf

for 48" (121.9 cm) Ranges
Order Part Number W10285449

To order, see the “Assistance or Service” section of the
Use and Care Guide.

Check local codes and consult gas supplier. Check existing gas
supply and electrical supply. See the “Electrical Requirements”
and “Gas Supply Requirements” sections.

It is recommended that all electrical connections be made by
a licensed, qualified electrical installer.

High Altitude Conversion

To convert the cooktop for elevations above 6,560 ft (1999.5 m),
order a High Altitude Conversion Kit.

 Part Number W10394294 – LP high altitude
 Part Number W10394293 – Natural gas high altitude

To order, see the “Assistance or Service” section of the Use
and Care Guide.

5

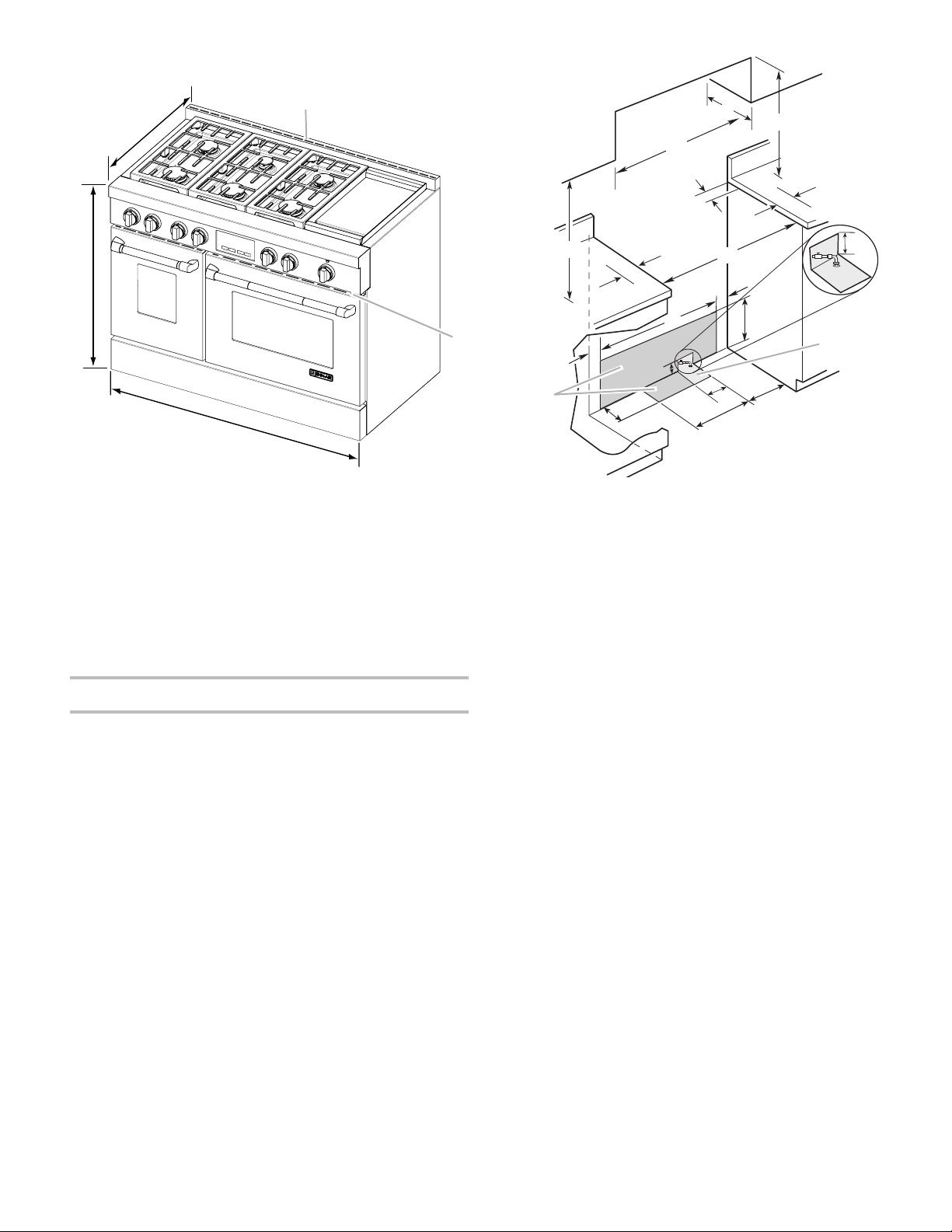

Location Requirements

A

IMPORTANT: Observe all governing codes and ordinances.
Do not obstruct flow of combustion and ventilation air.

 It is the installer’s responsibility to comply with installation

clearances specified on the model/serial rating plate.
The model/serial rating plate is located under the console
on the right-hand side.

 It is recommended that a 600 CFM or larger range hood

be installed above the range.

 It is not recommended that a microwave hood combination

be mounted above the range.

 Recessed installations must provide complete enclosure

of the sides and rear of the range.

 To eliminate the risk of burns or fire by reaching over

heated surface units, cabinet storage space located above
the surface units should be avoided. If cabinet storage is to
be provided, the risk can be reduced by installing a range
hood that projects horizontally a minimum of 5" (12.7 cm)
beyond the bottom of the cabinets.

 All openings in the wall or floor where range is to be

installed must be sealed.

 Do not seal the range to the side cabinets.
 Cabinet opening dimensions that are shown must be used.

Given dimensions are minimum clearances.

 The anti-tip bracket must be installed. To install the anti-

tip bracket shipped with the range, see “Install Anti-Tip
Bracket” section.

 Grounded electrical supply is required. See “Electrical

Requirements” section.

 Proper gas supply connection must be available.

See “Gas Supply Requirements” section.

 Contact a qualified floor covering installer to check that

the floor covering can withstand at least 200°F (93°C). Use
an insulated pad or ¼" (0.64 cm) plywood over carpet and
under range if installing range over carpeting.

IMPORTANT: To avoid damage to your cabinets, check
with your builder or cabinet supplier to make sure that
the materials used will not discolor, delaminate, or sustain
other damage. This oven has been designed in accordance
with the requirements of UL and CSA International and
complies with the maximum allowable wood cabinet
temperatures of 194°F (90°C).

Mobile Home – Additional Installation Requirements

The installation of this range must conform to the
Manufactured Home Construction and Safety Standard,
Title 24 CFR, Part 3280 (formerly the Federal Standard for
Mobile Home Construction and Safety, Title 24, HUD Part 280).
When such standard is not applicable, use the Standard for
Manufactured Home Installations, ANSI A225.1/NFPA 501A
or with local codes.

In Canada, the installation of this range must conform with
the current standards CAN/CSA-A240-latest edition or with
local codes.

Mobile Home Installations Require:

 When this range is installed in a mobile home, it must be

secured to the floor during transit. Any method of securing
the range is adequate as long as it conforms to the
standards listed above.

6

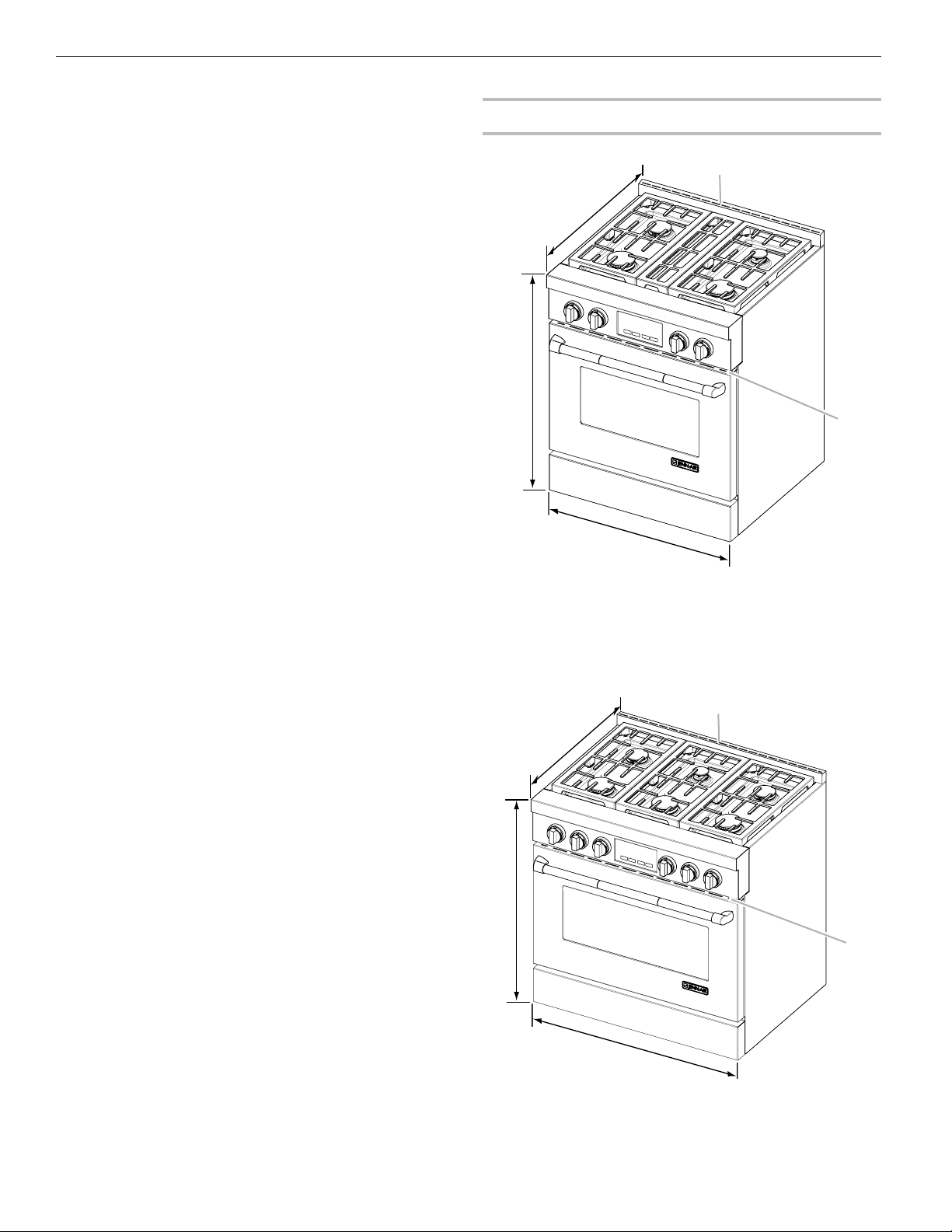

Product Dimensions

30" (76.2 cm) models

B

C

E

D

A. Island trim
B. 27¾" (70.5 cm) depth with control panel (See NOTE)
C. 35¾" (90.8 cm) cooktop height when sitting on the wheels
D. 30" (76.2 cm) width
E. Model/serial rating plate location

36" (91.4 cm) models

A

B

C

E

D

A. Island trim
B. 271⁄8" (68.9 cm) depth with control panel (See NOTE)

C. 35¾" (90.8 cm) cooktop height when sitting on the wheels
D. 36" (91.4 cm) width
E. Model/serial rating plate location

NOTE: When installed in a 24" (61.0 cm) base cabinet with 25"
(63.5 cm) countertop; front of oven door protrudes 1M\," (4.8 cm)
beyond 24" (61.0 cm) base cabinet.

48" (121.9 cm) models

Electrical
installation
area*

installation

A

B

C

E

D

A. Island trim
B. 271⁄8" (68.9 cm) depth with control panel (See NOTE)

C. 35¾" (90.8 cm) cooktop height when sitting on the wheels
D. 48" (121.9 cm) width
E. Model/serial rating plate location

NOTE: When installed in a 24" (61.0 cm) base cabinet with 25"
(63.5 cm) countertop; front of oven door protrudes 1M\," (4.8 cm)
beyond 24" (61.0 cm) base cabinet.

Cabinet Dimensions

Cabinet opening dimensions shown are for 25" (64.0 cm)
countertop depth, 24" (61.0 cm) base cabinet depth, and
36" (91.4 cm) countertop height. Dimensions must be met
in order to ensure a flush fit to back wall.

IMPORTANT: If installing a range hood or hood liner
above the range, follow the range hood or hood liner
installation instructions for dimensional clearances
above the cooktop surface.

C

**

D

B

O***

A

E

F

J

F

I

H

I

G

Gas

area

J

K

L

N

M

A. 18" (45.7 cm) upper cabinet to countertop
B. 30" (76.2 cm) model: 30" (76.2 cm) min. upper cabinet width

36" (91.4 cm) model: 36" (91.4 cm) min. upper cabinet width

48" (121.9 cm) model: 48" (121.9 cm) min. upper cabinet width
C. 13" (33 cm) max. upper cabinet depth
D. For minimum clearance to top of range**.

E. 30¼" (76.8 cm) on 30" (76.2 cm) models

36¼" (92.1 cm) on 36" (91.4 cm) models

48¼" (122.6 cm) on 48" (121.9 cm) models
F. 6" (15.2 cm) min. clearance from both sides of range to side wall

or other combustible material
G. 15" (38.1 cm)
H. 22" (55.9 cm) on 30" (76.2 cm) models

28" (71.1 cm) on 36" (91.4 cm) models

40" (101.6 cm) on 48" (121.9 cm) models
I. 1½" (3.8 cm)
J. 3" (7.6 cm)
K. 5" (12.7 cm)
L. 6" (15.2 cm) on 30" (76.2 cm) models

14" (35.5 cm) on 36" (91.4 cm) models

24" (61.0 cm) on 48" (121.9 cm) models
M. 10½" (26.7 cm)
N. 6" (15.2 cm)
O. 6" (15.2 cm)***

*Receptacle must be rotated 90° for Canadian installation.
**Minimum Clearances

30" (76.2 cm) models: 30" (76.2 cm) minimum clearance between

the top of the cooking platform and the bottom of an uncovered
wood or metal cabinet

36" (91.4 cm) models: 42" (106.7 cm) minimum clearance between
the top of the cooking platform and the bottom of an uncovered
wood or metal cabinet

48" (121.9 cm) models: 42" (106.7 cm) minimum clearance between
the top of the cooking platform and the bottom of an uncovered
wood or metal cabinet

*** If the surface of the back wall is constructed of a combustible

material and a backguard is not installed, a 6" (15.2 cm) minimum
clearance is required for all models.

7

Electrical Requirements

Gas Supply Requirements

WARNING

Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,

fire, or electrical shock.

IMPORTANT: The range must be electrically grounded in
accordance with local codes and ordinances, or in the absence
of local codes, with the National Electrical Code, ANSI/NFPA 70
or Canadian Electrical Code, CSA C22.1.

If codes permit and a separate ground wire is used, it is
recommended that a qualified electrical installer determine that
the ground path is adequate.

A copy of the above code standards can be obtained from:

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575A

A 120-volt, 60 Hz., AC-only, 15-amp fused, electrical circuit
is required. A time-delay fuse or circuit breaker is also
recommended. It is recommended that a separate circuit
serving only this range be provided.

Electronic ignition systems operate within wide voltage limits,
but proper grounding and polarity are necessary. Check that
the outlet provides 120-volt power and is correctly grounded.

The wiring diagram is located behind the kick plate in
a clear plastic bag.

WARNING

Explosion Hazard

Use a new CSA International approved gas supply line.

Install a shut-off valve.

Securely tighten all gas connections.

If connected to LP, have a qualified person make sure
gas pressure does not exceed 14" (36 cm) water
column.

Examples of a qualified person include:

licensed heating personnel,
authorized gas company personnel, and
authorized service personnel.

Failure to do so can result in death, explosion, or fire.

Observe all governing codes and ordinances.
IMPORTANT: This installation must conform with all local

codes and ordinances. In the absence of local codes,
installation must conform with American National Standard,
National Fuel Gas Code ANSI Z223.1/NFPA 54 – latest edition
or CAN/CGA B149 – latest edition.

IMPORTANT: Range must be connected to a regulated gas
supply.

IMPORTANT: Leak testing of the range must be conducted
according to the manufacturer’s instructions.

Type of Gas

Natural Gas:

The model/serial rating plate located under the console on the
right-hand side has information on the types of gas that can be
used. If the types of gas listed do not include the type of gas
available, check with the local gas supplier.

LP Gas Conversion:

Conversion must be done by a qualified service technician.
No attempt shall be made to convert the range from the gas

specified on the model/serial rating plate for use with a different
gas without consulting the serving gas supplier. For models
that start with JGRP or JLRP, contact service to order the
conversion kit referenced under the “Tools and Parts” section.
For all other models, use the conversion kit provided with
your range. The parts for this kit are in the literature package
supplied with the range.

8

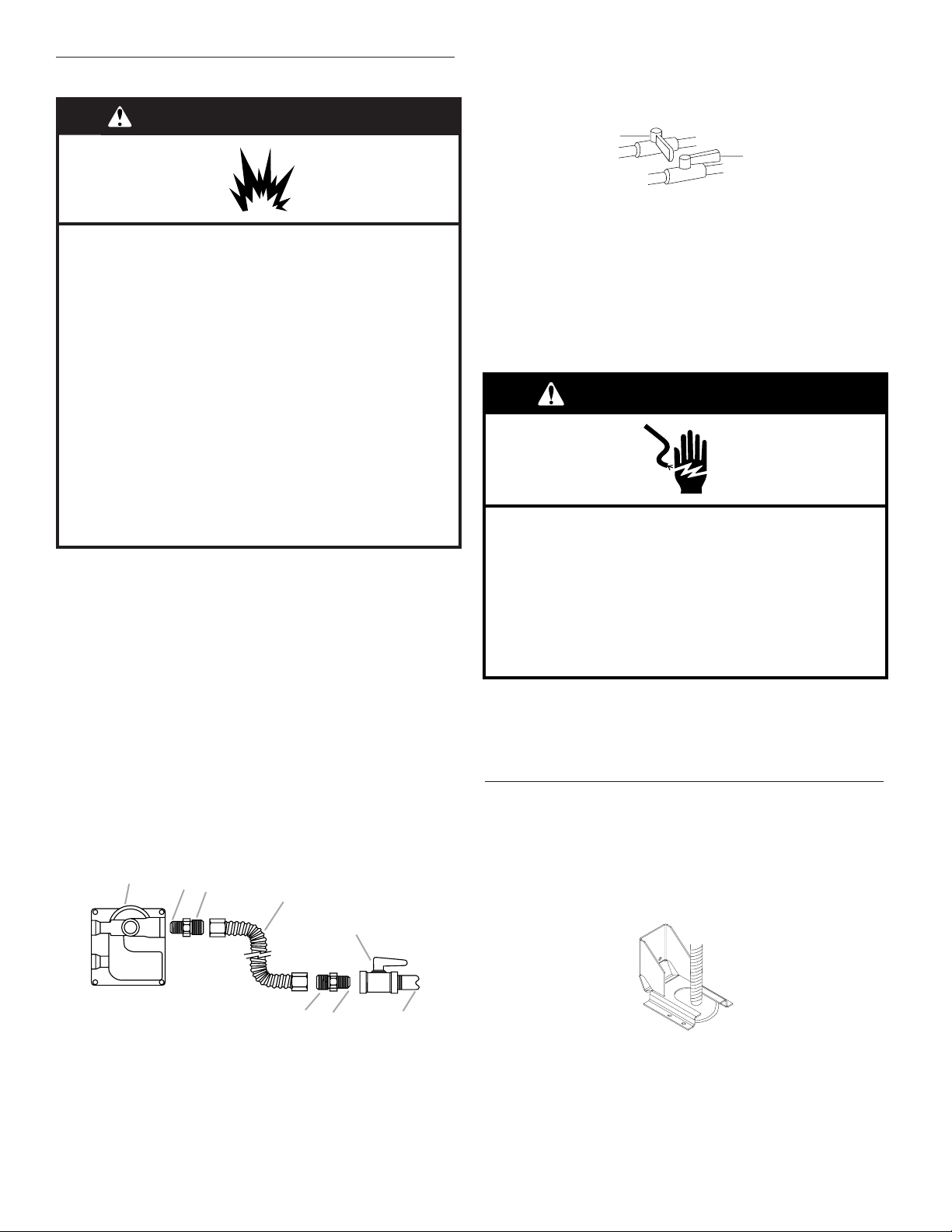

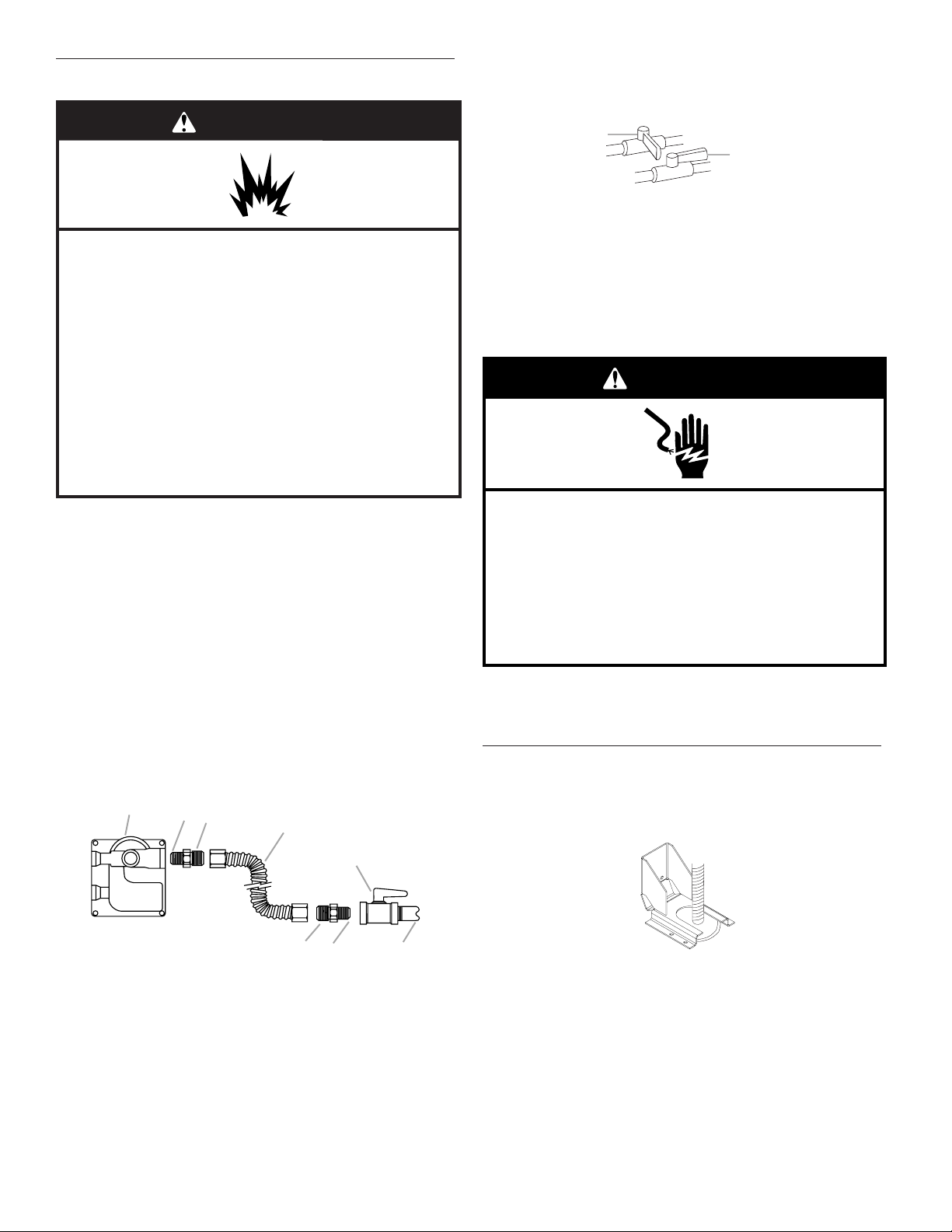

Gas Supply Line

A

C

Gas Pressure Regulator

 Provide a gas supply line of ¾" (1.9 cm) rigid pipe to

the range location. A smaller size pipe on longer runs
may result in insufficient gas supply. With LP gas, piping
or tubing size can be ½" (1.3 cm) minimum. Usually, LP
gas suppliers determine the size and materials used in
the system.

NOTE: Pipe-joint compounds that resist the action
of LP gas must be used. Do not use TEFLON®† tape.

Flexible Metal Appliance Connector:

 If local codes permit, a new CSA design-certified,

4–5 ft (122–152.4 cm) long, 5⁄8" (1.6 cm) or ¾" (1.9 cm)
I.D. flexible metal appliance connector may be used
for connecting range to the gas supply line.

 A ½" (1.3 cm) male pipe thread is needed for connection

to the female pipe threads of the inlet to the range
pressure regulator.

 Do not kink or damage the flexible metal tubing

when moving the range.

IMPORTANT: All connections must be wrench-tightened.
Do not make connections to the gas regulator too tight.
Making the connections too tight may crack the regulator
and cause a gas leak. Do not allow the regulator to turn or
move when tightening fittings.

 Must include a shut-off valve:

The supply line must be equipped with a manual shut-off
valve. This valve should be located in the same room but
external to the range opening such as an adjacent cabinet.
It should be in a location that allows ease of opening and
closing. Do not block access to shut-off valve. The valve
is for turning on or shutting off gas to the range.

B

The gas pressure regulator supplied with this range must be
used. The inlet pressure to the regulator should be as follows
for proper operation:

Natural Gas:

Minimum pressure: 6" (15.2 cm) WCP
Maximum pressure: 14" (35.6 cm) WCP

LP Gas:

Minimum pressure: 11" (27.9 cm) WCP
Maximum pressure: 14" (35.6 cm) WCP
Contact local gas supplier if you are not sure about

the inlet pressure.

Burner Input Rating – Altitude

Input ratings shown on the model/serial/rating plate are for
elevations up to 2,000 ft (609.6 m).

For elevations above 2,000 ft (609.6 m), ratings are reduced
at a rate of 4% for each 1,000 ft (304.8 m).

Gas Supply Pressure Testing

Gas supply pressure for testing regulator must be at least 1"
(2.5 cm) water column pressure above the manifold pressure
shown on the model/serial/rating plate.

Line Pressure Testing Above ½ psi Gauge (14" WCP)

The range and its individual shut-off valve must be
disconnected from the gas supply piping system during
any pressure testing of that system at test pressures in
excess of ½ psi (3.5 kPa).

Line Pressure Testing at ½ psi Gauge (14" WCP) or Lower

The range must be isolated from the gas supply piping
system by closing its individual manual shut-off valve during
any pressure testing of the gas supply piping system at test
pressures equal to or less than ½ psi (3.5 kPa).

A. Gas supply line
B. Shut-off valve “open” position
C. To range

†®TEFLON is a registered trademark of Chemours.

9

WARNING

B

INSTALLATION INSTRUCTIONS

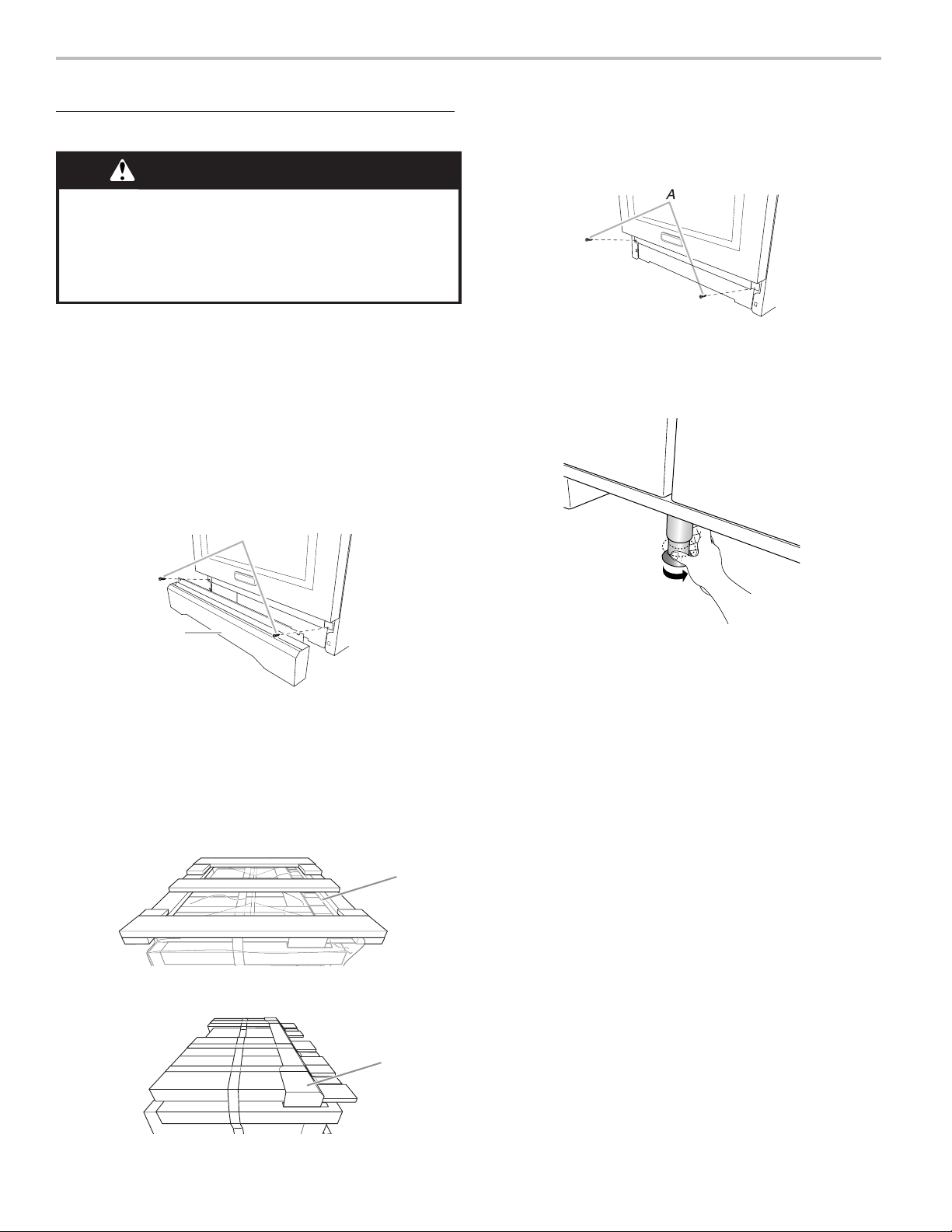

Unpack the Range

Excessive Weight Hazard

Use two or more people to move and install range.

Failure to do so can result in back or other injury.

1. Remove shipping materials, tape, and film from range.

Keep shipping pallet under range. Remove oven racks,
grates, and parts package from inside oven.

2. Remove kick plate.

Your range will either have the kick plate already installed
(follow Option 1) or packaged on top of the unit (follow
Option 2).

Option 1
a. Remove foam between door and kick plate.
b. Remove screws from kick plate.

b. Lay kick plate to the side to avoid scratching

the stainless steel.

c. Remove screws from range.

A. Remove these screws.

3. For 48" (121.9 cm) models only, rotate center

support counterclockwise off the pallet until it stops.

A

A. Kick plate

B. Remove these screws.

c. Lift up on kick plate to release plate from shoulder

screws.

d. Lay kick plate to the side to avoid scratching

the stainless steel.

Option 2
a. Remove kick plate from top of range and grate pack.

A

A. Kick plate

In packaging

NOTE: This support is used only for shipping and is not
needed for installation.

4. Lay a piece of cardboard from side packaging on the floor

behind range. Using 2 or more people, firmly grasp each
side of range. Lift range up about 3" (8.0 cm) and move
it back until range is off shipping pallet. Set range on
cardboard to avoid damaging floor.

10

A

A. Kick plate

Packaging removed

B

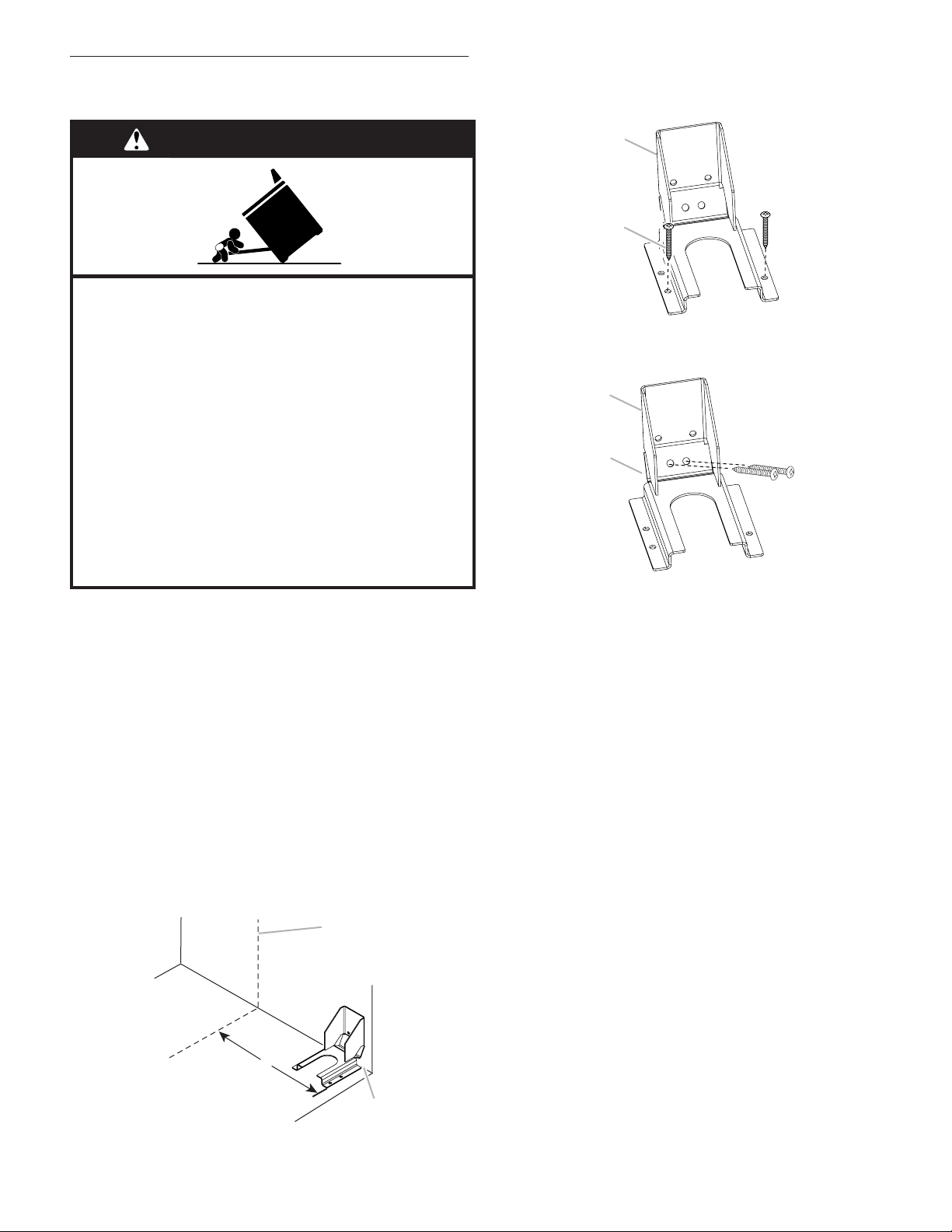

Install Anti-Tip Bracket

WARNING

Tip Over Hazard

A child or adult can tip the range and be killed.

Install anti-tip bracket to floor or wall per installation
instructions.

Slide range back so rear range foot is engaged in the
slot of the anti-tip bracket.

Re-engage anti-tip bracket if range is moved.

Do not operate range without anti-tip bracket installed
and engaged.

Failure to follow these instructions can result in death
or serious burns to children and adults.

3. Drill two ¹⁄8" (3.0 mm) holes that correspond to the

bracket holes of the determined mounting method.
See the following illustrations.

Floor Mounting

A

A. #12 x 15⁄8" screws
B. Anti-tip bracket

Wall Mounting

B

A

1. Determine which mounting method to use: floor or wall.

If you have a stone or masonry floor, you can use the wall
mounting method.

2. Determine and mark centerline of the cutout space.

The mounting bracket must be installed on the right
side of the cutout. Position mounting bracket in cutout
as shown in the following illustration.

Measurement B:

30" (76.2 cm) ranges: 141⁄4" (36.1 cm)
36" (91.4 cm) ranges: 171⁄4" (43.8 cm)
48" (121.9 cm) ranges: 233⁄8" (59.3 cm)

Measurement C:

Optional distance from back wall. If back wall is constructed
of a combustible material and a backguard is not installed,
a 6" (15.2 cm) minimum clearance is required for all models.
Install anti-tip bracket accordingly.

A

B

A. #12 x 15⁄8" screws
B. Anti-tip bracket

4. Using a Phillips screwdriver, mount anti-tip bracket to

the wall or floor with the two #12 x 15⁄8" screws provided.
Depending on the thickness of your flooring, longer

screws may be necessary to anchor the bracket to
the subfloor. Longer screws are available from your
local hardware store.

5. Move range close enough to opening to allow for

electrical connections to be made. Remove shipping
base, cardboard, or hardboard from under range.

6. Continue installing your range using the following

installation instructions.

C

A. Centerline
B. Centerline of cutout to outside

edge of anti-tip bracket

C. Back wall to back of range

11

Make Gas Connection

A

FG

A

B

WARNING

Complete Connection

1. Open the manual shut-off valve in the gas supply line.

The valve is open when the handle is parallel to the
gas pipe.

A. Closed valve
B. Open valve

Explosion Hazard

Use a new CSA International approved gas supply line.

Install a shut-off valve.

Securely tighten all gas connections.

If connected to LP, have a qualified person make sure
gas pressure does not exceed 14" (36 cm) water
column.

Examples of a qualified person include:

licensed heating personnel,
authorized gas company personnel, and
authorized service personnel.

Failure to do so can result in death, explosion, or fire.

1. Assemble flexible connector from gas supply pipe to

pressure regulator located in the middle rear of the range.

2. Apply pipe-joint compound made for use with LP gas

to the smaller thread ends of the flexible connector
adapters. (See B and G in the following illustration.)

3. Attach one adapter to the gas pressure regulator and

the other adapter to the gas shut-off valve. Tighten both
adapters, being certain not to move or turn the gas
pressure regulator.

4. Use a 15⁄16" combination wrench and an adjustable wrench

to attach the flexible gas supply to the adapters. Check that
connector is not kinked.

IMPORTANT: All connections must be wrench-tightened. Do
not make connections to the gas regulator too tight. Making the
connections too tight may crack the regulator and cause a gas
leak. Do not allow the regulator to turn or move when tightening
fittings.

B

C

D

2. Test all connections by brushing on an approved

noncorrosive leak-detection solution. If bubbles
appear, a leak is indicated. Correct any leak found.

3. Remove cooktop burner caps, burner bases, and grates

from parts package. Place burner bases on cooktop and
burner caps on burner bases. Place grates over burners
and caps.

WARNING

Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,

fire, or electrical shock.

4. Plug into a grounded 3 prong outlet.

5. Turn on power supply. For further information, please refer

to the user instructions located in the Use and Care Guide.

Verify Anti-Tip Bracket Location

1. Using a B\zn" socket or wrench, turn all 4 leveling rods one

full turn to raise the range and provide enough clearance for
the rear leveling leg to slide into the anti-tip bracket.

E

H

A. Gas pressure regulator
B. Use pipe-joint compound.
C. Adapter (must have ½" male

pipe thread)

D. Flexible connector

12

E. Manual gas shut-off valve
F. ½" or ¾" gas pipe
G. Use pipe-joint compound.
H. Adapter

2. Move range into its final location, making sure rear leveling

leg slides into anti-tip bracket.

3. Use a flashlight to look underneath the bottom of the range

and visually check that the rear range foot is inserted into
the slot of the anti-tip bracket.

Level Range

A

B

NOTE: Range must be level for satisfactory baking
performance.

1. Place rack in oven.

2. Place level on rack and check levelness of the range,

first side to side, then front to back.

3. If range is not level, adjust the leveling rods. Turn leveling

rods located behind the kick plate to level range and to
raise or lower range to the desired countertop height.

NOTE: All roller feet must be off the floor upon final installation.

Electronic Ignition System

Install Burner Bases and Burner Caps

Install the burner base, making sure the igniter electrode
is properly aligned with the base. Place burner caps on top
of burner bases. If burner caps are not properly positioned,
surface burners will not light.

Ultra Power™ Dual-Flame Burner

A

A. Incorrect
B. Correct

B

Professional Burner

A

A. Incorrect
B. Correct

B

B

A

A. Rear leveling rod
B. Front and brass leveling rod

Install Griddle

(on griddle models)

The griddle is factory installed.

1. Place drip tray in the well at the front of the griddle.

Slide tray toward the back until it stops.

A

B

A. Griddle drip tray
B. Griddle

2. Clean griddle before using. Refer to the Use and

Care Guide.

Simmer/Melt Burner

A

A. Incorrect
B. Correct

B

Initial Lighting and Gas Flame Adjustments

Cooktop burners use electronic igniters in place of standing
pilots. When the cooktop control knob is turned to any position,
the system creates a spark to light the burner. This sparking
continues until the flame is lit or the knob is turned to OFF.

NOTE: The first time igniting the burners will take longer.
This allows the gas to reach the burners during the first use.

13

Check Operation of Cooktop Burners

A

B

A

A

Push in and turn each control knob to LITE.
NOTE: You will hear a clicking sound while the line clears.
The surface burners and grill flames should light within

4 seconds. The first time a burner is lit, it may take longer
than 4 seconds to light because of air in the gas line.

After verifying the proper burner operation, turn the control
knobs to OFF.

If burners do not light properly:

 Turn cooktop control knob to OFF.
 Check that the range is plugged in and the circuit breaker

has not tripped or the fuse has not blown.

 Check that the gas shut-off valves are set to the “open”

position.

 Check that burner caps are properly positioned on

burner bases.

Repeat startup. If a burner does not light at this point, contact
your dealer or authorized service company for assistance.

Flame Height

The cooktop flame should be a steady blue flame
approximately ¼" (0.64 cm) high.

Dual FlameBurner

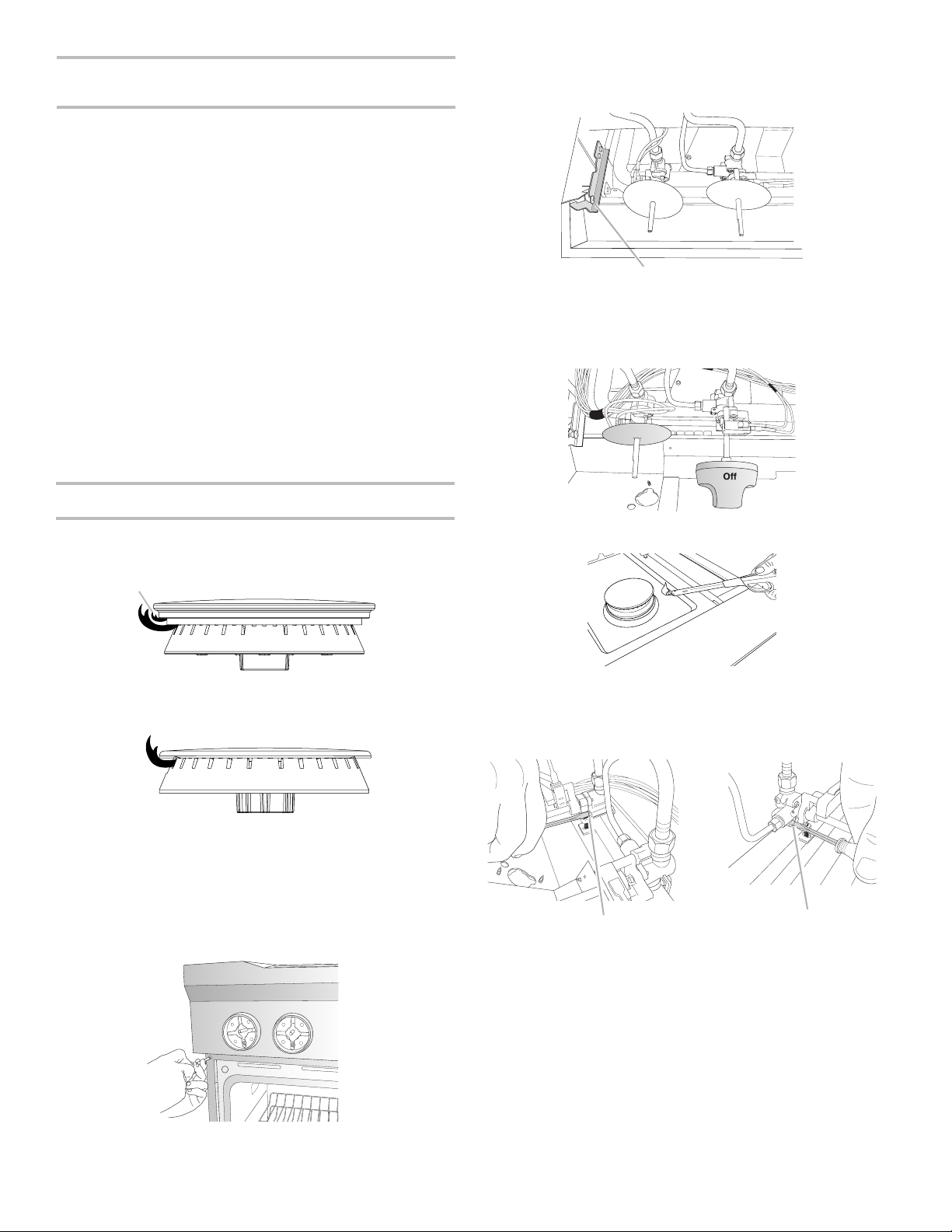

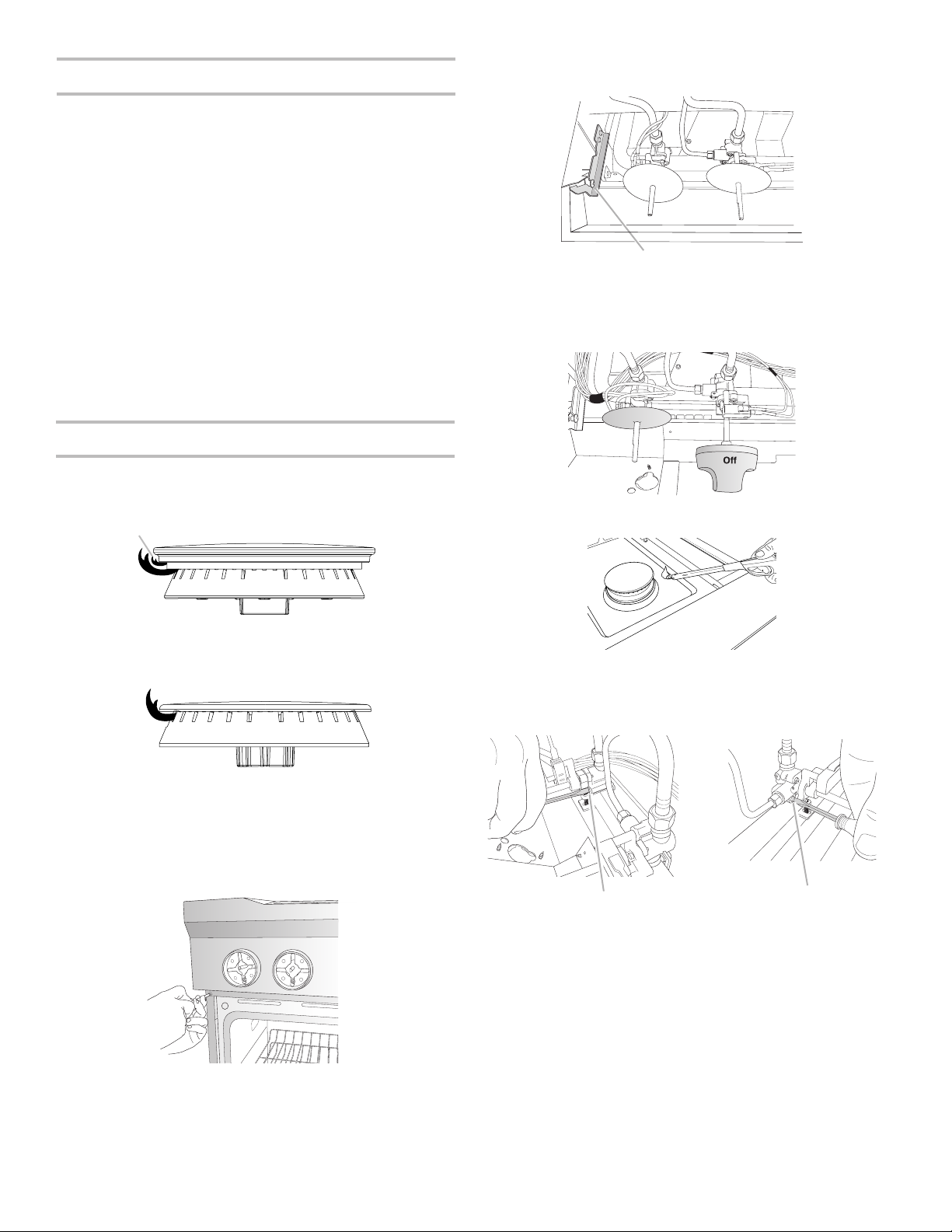

5. Pull up on the control console and let it drop forward into

the notched console brackets on each side.

A. Control console bracket

6. Remove the round gasket from the valve stem.

7. Put a control knob onto the valve stem of the burner

you want to adjust.

8. Turn the control knob to LO and, using a butane extension

lighter, light the burner.

A. Upper (simmer) flame
B. Lower flame

Single Flame Burner

To Adjust Flame Height:

1. Unplug range or disconnect power.

2. Remove burner grates.

3. Remove the control knobs.

4. Open the oven door and remove the 2 screws on each

side of the range that hold the control console in place.

NOTE: Make sure to leave oven door open or the control
console will not rest in the side brackets properly once it
is detached.

9. Remove the control knob.

10. Use a ¹⁄8" x 4¼" flat-blade screwdriver to adjust the flame

height. Tighten screw to reduce flame height. Loosen screw
to increase flame height.

B

A. Single flame burner adjustment screw (on right side of valve)
B. Dual flame burner adjustment screw (on left side of valve)

11. When finished adjusting the flame height, put a control

knob back onto the valve stem and turn off the burner.

12. Remove the control knob.

13. Replace the round gasket.

14. Repeat steps 6 through 13 for any other burners that

need adjustment.

14

A

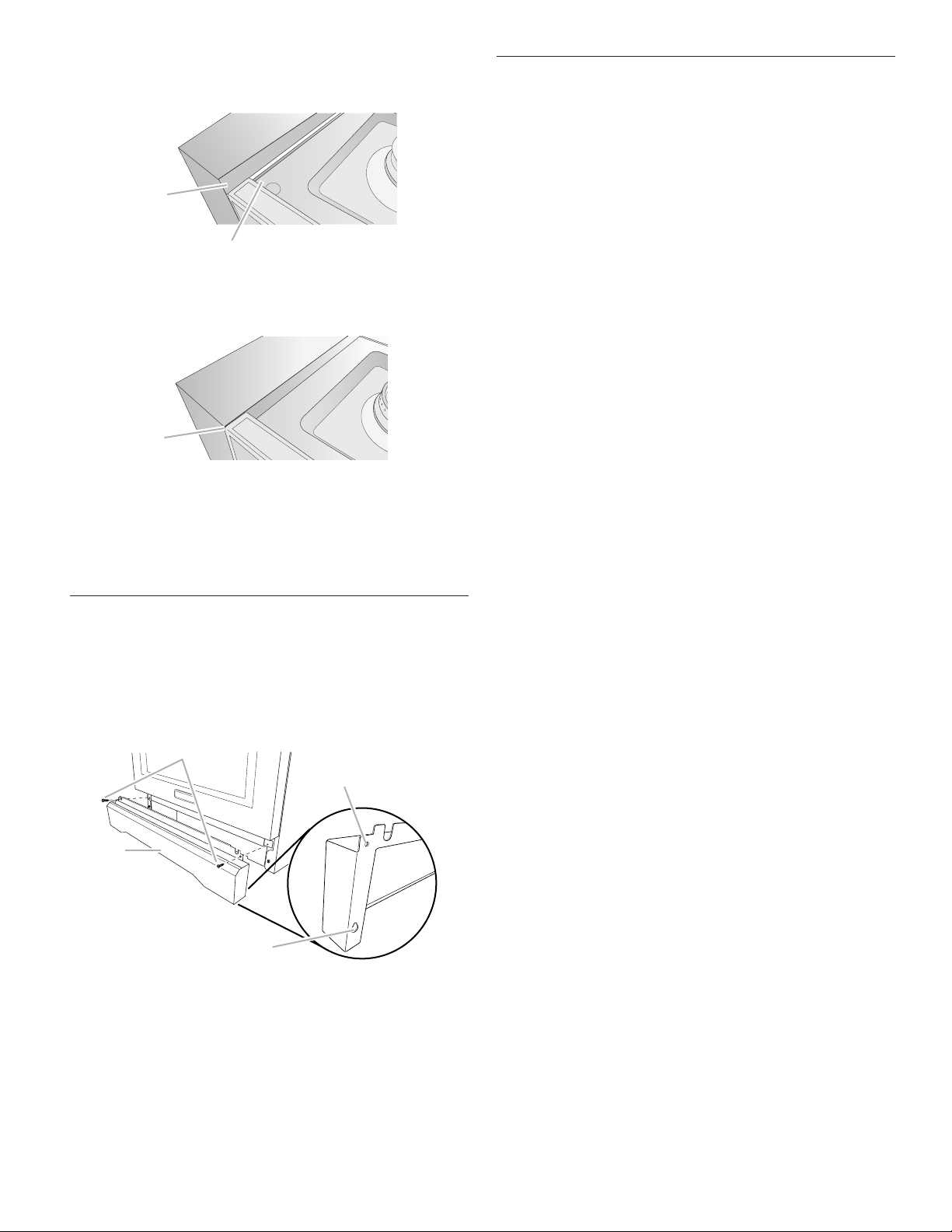

15. Lift up on the control console and set it back into place.

A

B

For a proper fit, the flange of the control console must hook
over the lip on the front of the range cooktop.

A. Control console flange
B. Front lip of range cooktop

16. Check that the control console is flush with the top edge

of the range.

A. Flush with range top

17. Replace the 2 screws on each side of the control console.

18. Replace the control knobs.

19. Replace burner grates.

20. Test the flame by turning the control from LO to HI,

checking the flame at each setting.

Reinstall Kick Plate

1. Align shoulder screw mounting holes with shoulder screws

on range.

2. Push kick plate down against front of range until the top

screw holes are aligned with the mounting holes on the
front of the range.

3. Reattach screws to the top of the kick plate.

Complete Installation

1. Check that all parts are now installed. If there is an

extra part, go back through the steps to see which
step was skipped.

2. Check that you have all of your tools.

3. Dispose of/recycle all packaging materials.

4. For oven use and cleaning, read the Use and Care Guide.

Check Operation of Oven Bake Burner(s)

1. Remove the oven racks and bake burner cover and set

them aside on a covered surface.

2. Start a Bake cycle. See the Use and Care Guide for

operating instructions.

The oven bake burner should light within 8 seconds. Under
certain conditions it may take the burner up to 60 seconds
to light.

Electronic igniters are used to light the bake burners.

NOTE: No adjustments can be made to the bake flames.

Check Operation of Oven Broil Burner

1. Remove the oven racks and set them aside on a

covered surface.

2. Start a Broil cycle. See the Use and Care Guide for

operating instructions.

The oven broil burner should light within 8 seconds. Under
certain conditions, it may take the burner up to 60 seconds
to light.

Electronic igniters are used to light the broil burner.

NOTE: No adjustments can be made to the broil flames.

If you need Assistance or Service:

Please reference the “Assistance or Service” section of the
Use and Care Guide or contact the dealer from whom you
purchased your range.

B

C

A

D

A. Kick plate
B. Reattach these screws.
C. Top screw hole
D. Shoulder screw mounting hole

15

SÉCURITÉ DE LA CUISINIÈRE

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d’alerte de sécurité.

Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous
et à d’autres.

Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou
“AVERTISSEMENT”. Ces mots signifient :

Risque possible de décès ou de blessure grave si vous ne

DANGER

AVERTISSEMENT

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.

AVERTISSEMENT : Si les renseignements dans ce manuel ne sont pas exactement
observés, un incendie ou une explosion peut survenir, causant des dommages au
produit, des blessures ou un décès.

suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.

– Ne pas entreposer ni utiliser de l’essence ou d’autres vapeurs ou liquides inflammables

à proximité de cet appareil ou de tout autre appareil électroménager.

– QUE FAIRE DANS LE CAS D’UNE ODEUR DE GAZ :

Ne pas tenter d’allumer un appareil.

•

Ne pas toucher à un commutateur électrique.

•

Ne pas utiliser le téléphone se trouvant sur les lieux.

•

Appeler immédiatement le fournisseur de gaz à partir du téléphone d'un voisin. Suivre

•

ses instructions.
À défaut de joindre votre fournisseur de gaz, appeler les pompiers.

•

– L’installation et l’entretien doivent être effectués par un installateur qualifié, une agence

de service ou le fournisseur de gaz.

AVERTISSEMENT : L’odorat ne permet pas toujours la détection d’une fuite de gaz.

Les distributeurs de gaz recommandent l’emploi d’un détecteur de gaz (homologation UL ou CSA).

Pour d’autre information, contacter le fournisseur de gaz local.

En cas de détection d’une fuite de gaz, exécuter les instructions “Que faire dans le cas d’une odeur de gaz”.

IMPORTANT : Ne pas installer un système de ventilation avec évacuation de l'air vers le bas, qui évacuerait l'air vers cet
appareil de cuisson à gaz. Ce type de système de ventilation peut causer des problèmes d'allumage et de combustion avec cet
appareil de cuisson à gaz et entraîner des blessures corporelles ou le fonctionnement non désiré de cet appareil.

16

Dans l’État du Massachusetts, les instructions d’installation suivantes sont applicables :

■

Les travaux d’installation et réparation doivent être exécutés par un plombier ou tuyauteur qualifié ou licencié, ou par le
personnel qualifié d’une entreprise licenciée par l’État du Massachusetts.

■ Si une vanne à boisseau sphérique est utilisée, elle doit comporter une manette “T”.

■ Si un conduit de raccordement flexible est utilisé, sa longueur ne doit pas dépasser 3 pi.

AVERTISSEMENT

Risque de basculement

Un enfant ou une personne adulte peut faire basculer la cuisinière, ce qui peut causer un décès.

Fixer la bride antibasculement au plancher ou au mur, conformément aux instructions
d’installation.

Faire glisser de nouveau la cuisinière de façon à ce que le pied arrière de la cuisinière se trouve
dans la fente de la bride antibasculement.

Réengager la bride antibasculement si la cuisinière a été déplacée.

Ne pas faire fonctionner la cuisinière si la bride antibasculement n’est pas installée et engagée.

Le non-respect de ces instructions peut causer un décès ou des brûlures graves aux enfants et
aux adultes.

Pour vérifier que la bride antibasculement est bien installée et engagée:

La bride
antibasculement

Le pied de la cuisinière

• Faire glisser la cuisinière vers l'avant.

• Vérifier que la bride antibasculement est bien fixée au plancher ou au mur.

Faire de nouveau glisser la cuisinière vers l’arrière de sorte que le pied de la cuisinière•
se trouve sous la bride antibasculement.

• Voir les instructions d’installation pour plus de détails.

17

EXIGENCES D’INSTALLATION

Outillage et pièces

Rassembler les outils et pièces nécessaires avant d’entreprendre l’installation. Lire et suivre les instructions fournies avec chacun
des outils de la liste ci-dessous.

Outils nécessaires

Clé à tuyauterie

Perceuse

Niveau

Foret à maçonnerie à pointe

carburée de C\zn"

Mètre-ruban

Clé à molette ou clé de 5⁄8"

Clé à cliquet de C\,"

Coupe-tube

Foret de Z\,"

Tournevis à lame plate de Z\,"

x 41/4"

Clé mixte de ZB\zn"

Tourne-écrou

de Z\v", C\,", B\zn"

Composé d’étanchéité des
raccords filetés – résistant

au gaz propane

Tournevis Phillips n° 2

Pince

Marqueur ou crayon

Solution non corrosive de

détection des fuites

18

B

Pièces fournies

Vérifier que toutes les pièces sont présentes.

 Trousse de bride antibasculement

A

A. Bride antibasculement
B. 4 vis à tête Phillips n° 8-18 x 1"

REMARQUE : La bride antibasculement doit être
solidement fixée au sous-plancher. La profondeur du
plancher peut nécessiter des vis plus longues pour
l'ancrage de la bride dans le sous-plancher. Des
vis plus longues sont disponibles auprès de votre
quincaillerie locale. Voir la section “Installation de la bride
antibasculement”.

 Détendeur
 Grilles de brûleur
 Têtes et chapeaux de brûleurs
 Plateau d'égouttement de la plaque à frire (sur modèles

avec plaque à frire)

Ensembles de conversion :

Pour les modèles qui commencent par JGRP ou JLRP, aucun
nécessaire de conversion n'est fourni. Appeler le service
Dépannage pour demander au choix :

 Trousse de conversion pour l'alimentation au propane

pièce numéro W10825584;

 L’ensemble de conversion pour gaz naturel – pièce numéro

W10821163.

REMARQUE : JLRP est réglé en usine pour LP. Tous les autres
modèles sont réglés en usine pour le gaz naturel.

Pièces nécessaires

 Tous les modèles doivent être installés avec un dosseret si

l’installation se fait sans dégagement entre l’appareil et une
paroi arrière combustible comme un mur en gypse. Une
installation sans dégagement est permise si la totalité de
la surface de la paroi au-dessus et au-dessous de la hotte
est couverture d’un matériau non combustible, comme
des carreaux de céramique ou de l’acier inoxydable.
Voir “Dimensions du placard” à la section “Exigences
d'emplacement” pour les spécifications concernant
l’installation.

 Dosseret rétractable de 30" (76,2 cm)

Commander la pièce numéro 8285148

 Dosseret rétractable de 36" (91,4 cm)

Commander la pièce numéro 8284756

 Dosseret rétractable de 48" (121,9 cm)

Commander la pièce numéro 8284755

 Dosseret de 22" (55,9 cm) pour cuisinières à tablette

à double positionnement de 30" (76,2 cm)
Commander la pièce numéro W10285447

 Dosseret de 22" (55,9 cm) pour cuisinières à tablette

à double positionnement de 36" (91,4 cm)
Commander la pièce numéro W10285448

 Dosseret de 22" (55,9 cm) pour cuisinières à tablette

à double positionnement de 48" (121,9 cm)
Commander la pièce numéro W10285449

Pour commander, voir la section “Assistance ou service”
du Guide d’utilisation et d’entretien.

Vérifier les codes locaux et consulter le fournisseur de gaz.
Vérifier l'alimentation en gaz et l'alimentation électrique
existantes. Voir les sections “Spécifications électriques” et
“Spécifications de l'alimentation en gaz”.

Il est recommandé de faire réaliser tous les raccordements
électriques par un électricien qualifié agréé.

Conversion pour utilisation en haute altitude

Pour convertir la table de cuisson pour des altitudes
supérieures à 6 560 pi (1999,5 m), commander un ensemble
pour conversion en haute altitude.

 Pièce numéro W10394294 – gaz propane pour haute altitude
 Pièce numéro W10394293 – gaz naturel pour haute altitude

Pour commander, voir la section “Assistance ou service”
du Guide d’utilisation et d’entretien.

19

Exigences d’emplacement

A

IMPORTANT : Observer les dispositions de tous les codes et
règlements en vigueur. Ne pas obstruer le flux de combustion
et de ventilation.

 C’est à l'installateur qu’incombe la responsabilité

de respecter les distances de séparation spécifiées sur
la plaque signalétique de l’appareil. La plaque signalétique
se trouve sous la console, du côté droit.

 Il est recommandé qu’une hotte de cuisinière de 600 pi

ou plus soit installée au-dessus de la cuisinière.

 Il n’est pas recommandé de monter un ensemble hotte/four

à micro-ondes au-dessus de la cuisinière.

 Dans le cas d’une cuisinière encastrée, l’enceinte doit

recouvrir complètement les côtés et l’arrière de la cuisinière.

 Afin de supprimer le risque de brûlures ou d’incendie lié au fait

de se pencher au-dessus des plaques de cuisson chaudes,
les placards de rangement au-dessus des plaques doivent être
évités. Si des placards de rangement sont envisagés, le risque
peut être réduit par l’installation d’une hotte de cuisine dépassant
du bas des placards d’au moins 5" (12,7 cm) horizontalement.

 Toutes les ouvertures dans le mur ou le plancher de

l’emplacement d'installation de la cuisinière doivent être scellées.

 Ne pas réaliser de scellement entre la cuisinière

et les placards latéraux.

 Respecter les dimensions indiquées pour les ouvertures

à découper dans les placards. Ces dimensions constituent
les valeurs minimales des dégagements.

 La bride antibasculement doit être installée. Pour l’installation

de la bride antibasculement fournie avec la cuisinière, voir
la section “Installation de la bride antibasculement”.

 Une source d’électricité avec liaison à la terre est nécessaire.

Voir la section “Spécifications électriques”.

 Un raccordement adéquat à l’alimentation en gaz doit être

disponible. Voir la section “Spécifications de l’alimentation
en gaz”.

 Contacter un installateur de revêtement de sol qualifié,

qui pourra déterminer si le revêtement de sol peut résister
à une température d’au moins 200°F (93°C). Dans le cas
de l’installation de la cuisinière par dessus un tapis ou sur de
la moquette, placer sous la cuisinière une plaque d’appui isolée
ou une plaque de contreplaqué de ¼" (0,64 cm).

IMPORTANT : Afin d’éviter d’endommager les placards, consulter
le constructeur de la maison ou le fabricant des placards pour
déterminer si les matériaux utilisés peuvent subir un changement
de couleur, une déstratification ou d’autres dommages. Ce four a
été conçu conformément aux exigences des normes UL et CSA
International et respecte les températures maximales permises de
194°F (90°C) pour les placards en bois.

Résidence mobile – Spécifications additionnelles
à respecter lors de l’installation

L’installation de cette cuisinière doit être conforme aux dispositions
de la norme Manufactured Home Construction and Safety Standard,
Title 24 CFR, Part 3280 (anciennement Federal Standard for Mobile
Home Construction and Safety, Title 24, HUD Part 280). Lorsque
cette norme n’est pas applicable, l’installation doit satisfaire aux
critères de la norme Standard for Manufactured Home Installations,
ANSI A225.1/NFPA 501A ou aux dispositions des codes locaux.

Au Canada, l’installation de cette cuisinière doit satisfaire aux
stipulations de la version la plus récente de la norme CAN/CSAZ240
ou des codes locaux en vigueur.

Autres critères à respecter pour une installation en résidence
mobile :

 Dans le cas de l'installation de cette cuisinière dans une

résidence mobile, la cuisinière doit être fixée au plancher durant
tout déplacement du véhicule. Toute méthode de fixation de
la cuisinière est adéquate dans la mesure où elle satisfait aux
critères des normes mentionnées ci-dessus.

20

3

/min

Dimensions du produit

Modèles de 30" (76,2 cm)

B

C

E

D

A. Garniture d'îlot
B. 27¾" (70,5 cm) de profondeur avec le tableau

de commande (Voir REMARQUE)

C. 35¾" (89,6 cm) de hauteur de table de cuisson

lors de l’installation des roulettes
D. 30" (76,2 cm) de largeur
E. Emplacement de la plaque signalétique

Modèles de 36" (91,4 cm)

A

B

C

E

D

A. Garniture d'îlot
B. 271⁄8" (68,9 cm) de profondeur avec le tableau

de commande (Voir REMARQUE)

C. 35¾" (90,8 cm) de hauteur de table de cuisson

lors de l'installation des roulettes
D. 36" (91,4 cm) de largeur
E. Emplacement de la plaque signalétique

Modèles de 48" (121,9 cm)

Zone
d'installation
électrique*

A

B

C

E

D

A. On peut installer un dosseret facultatif
B. 271⁄8" (68,9 cm) de profondeur avec le tableau de

commande (Voir REMARQUE)

C. 35¾" (90,8 cm) de hauteur de table de cuisson lors de

l’installation des roulettes
D. 48" (121,9 cm) de largeur
E. Emplacement de la plaque signalétique

REMARQUE : En cas d’installation entre des placards au sol
de 24" (61 cm) avec plan de travail de 25" (63,5 cm), l’avant de
la porte du four dépasse de 17⁄8" (4,8 cm) au-delà des placards
au sol de 24" (61 cm).

Dimensions du placard

Les dimensions de l’espace d’installation entre les placards
sont valides pour l’installation entre des placards de 24"
(61 cm) de profondeur avec plan de travail de 25" (64 cm) de
profondeur et 36" (91,4 cm) de hauteur. Les dimensions doivent
être respectées pour que les éléments soient en affleurement
avec la paroi arrière.

REMARQUE : En cas d’installation d’une hotte ou d’un
revêtement de hotte au-dessus de la cuisinière, suivre les
instructions fournies avec la hotte ou le revêtement de hotte
concernant les dimensions de dégagement à respecter
au-dessus de la surface de la table de cuisson.

C

**

D

B

O***

A

E

F

J

F

I

H

I

G

Zone
d'installation
de gaz

J

L

K

N

M

A. 18" (45,7 cm) entre le placard supérieur et le plan de travail
B. Modèle de 30" (76,2 cm) : Largeur min. du placard supérieur

30" (76,2 cm)
Modèle de 36" (91,4 cm) : Largeur min. du placard supérieur
36" (91,4 cm)
Modèle de 48" (121,9 cm) : Largeur min. du placard supérieur

48" (121,9 cm)
C. Profondeur maximale des placards supérieurs de 13" (33 cm)
D. Pour la distance libre minimale à partir de la partie supérieure

de la table de cuisson**.
E. 30¼" (76,8 cm) sur les modèles de 30" (76,2 cm)

36¼" (92,1 cm) sur les modèles de 36" (91,4 cm)

48¼" (122,6 cm) sur les modèles de 48" (121,9 cm)
F. Dégagement minimal de 6" (15,2 cm) entre les deux côtés de la

cuisinière et la paroi latérale ou d’autres matériaux combustibles
G. 15" (38,1 cm)
H. 22" (55,9 cm) sur les modèles de 30" (76,2 cm)

28" (71,1 cm) sur les modèles de 36" (91,4 cm)

40" (101,6 cm) sur les modèles de 48" (121,9 cm)
I. 1½" (3,8 cm)
J. 3" (7,6 cm)
K. 5" (12,7 cm)
E. 6" (15,2 cm) sur les modèles de 30" (76,2 cm)

14" (35,5 cm) sur les modèles de 36" (91,4 cm)

24" (61,0 cm) sur les modèles de 48" (121,9 cm)
M. 10½" (26,7 cm)
N. 6" (15,2 cm)
O. 6" (15,2 cm)***

* Pour installation au Canada, il est nécessaire de faire pivoter la prise

de 90°.

**Dégagements minimums

Modèles de 30" (76,2 cm) : Distance de séparation minimale

de 30" (76,2 cm) entre le dessus de la table de cuisson et le fond
d’un placard de bois ou de métal non protégé.

Modèles de 36" (91,4 cm) : Distance de séparation minimale
de 42" (106,7 cm) entre le dessus de la table de cuisson et le fond
d’un placard de bois ou de métal non protégé.

Modèles de 48" (121,9 cm) : Distance de séparation minimale
de 42" (106,7 cm) entre le dessus de la table de cuisson et le fond
d’un placard de bois ou de métal non protégé.

*** Si la surface de la paroi arrière est fabriquée d’un matériau

combustible et qu’aucun dosseret n’est installé, un dégagement
minimal de 6 po (15,2 cm) est nécessaire pour tous les modèles.

21

Spécifications de l’installation

électrique

Spécifications de l’alimentation

en gaz

AVERTISSEMENT

Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer

un décès, un incendie ou un choc électrique.

IMPORTANT : La cuisinière doit être reliée à la terre en
conformité avec les codes et règlements locaux en vigueur,
ou en l'absence de codes locaux, avec le National Electrical
Code, ANSI/NFPA 70 ou le Code canadien des installations
électriques, CSA C22.1.

Si les codes le permettent et si on utilise un conducteur distinct
de liaison à la terre, il est recommandé qu’un électricien qualifié
vérifie la qualité de la liaison à la terre.

On peut obtenir un exemplaire de la norme ci-dessus
auprès de :

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

 L’appareil doit être alimenté par un circuit de 120 V,

CA seulement, 60 Hz, 15 ampères, protégé par fusible.
On recommande également d’utiliser un fusible ou un
disjoncteur temporisé. Il est recommandé de raccorder la
cuisinière sur un circuit distinct exclusif à cet appareil.

 Les systèmes d'allumage électronique fonctionnent avec

des limites de tension étendues, mais une liaison à la
terre correcte et une polarité appropriée sont nécessaires.
Vérifier que la prise fournit une alimentation de 120 V et
qu'elle est correctement reliée à la terre.

 Le schéma de câblage se trouve dans un sac de plastique

transparent placé derrière le garde-pieds.

AVERTISSEMENT

Risque d'explosion

Utiliser une canalisation neuve d'arrivée de gaz
approuvée par la CSA International.

Installer un robinet d'arrêt.

Bien serrer chaque organe de connexion de la
canalisation de gaz.

En cas de connexion au gaz propane, demander à une
personne qualifiée de s'assurer que la pression de gaz
ne dépasse pas 36 cm (14 po) de la colonne d'eau.

Par personne qualifiée, on comprend :

le personnel autorisé de chauffage,
le personnel autorisé d'une compagnie de gaz, et
le personnel d'entretien autorisé.

Le non-respect de ces instructions peut causer
un décès, une explosion ou un incendie.

Respecter les dispositions de tous les codes et règlements
en vigueur.

IMPORTANT : L’installation doit satisfaire aux critères de tous
les codes et règlements locaux. En l’absence de code local,
l’installation doit satisfaire aux prescriptions de la plus récente
édition du American National Standard, National Fuel Gas Code
ANSI Z223.1/NFPA 54 ou CAN/CGA B149.

IMPORTANT : La table de cuisson de la cuisinière doit être
raccordée à une source d’alimentation en gaz régulée.

IMPORTANT : Les tests de fuite de la table de cuisson
de la cuisinière doivent être effectués selon les instructions
du fabricant.

Type de gaz

Gaz naturel :

 La plaque signalétique des numéros de modèle et de

série située sur la surface verticale à droite du châssis de
la porte du four indique les types de gaz utilisables. Si le
type de gaz disponible n’est pas mentionné sur la plaque
signalétique, consulter le fournisseur de gaz local.

22

Conversion pour l’alimentation au propane :

L’opération de conversion doit être exécutée par un technicien
de réparation qualifié.

Ne pas entreprendre de convertir la cuisinière pour une
utilisation avec un gaz différent de celui indiqué sur la plaque
signalétique sans d’abord consulter le fournisseur de gaz.
For models that start with JGRP or JLRP, contact service
to order the conversion kit referenced under the “Tools and
Parts” section. Pour tous les autres modèles, utiliser la trousse
de conversion au gaz propane fournie avec la cuisinière.
Les pièces pour cette trousse se trouvent dans le sachet de
documentation fourni avec la cuisinière.

Canalisation de gaz

A

C

Détendeur

 Installer une canalisation d’alimentation en gaz rigide

de ¾" (1,9 cm) jusqu’à l'emplacement d’installation de
la cuisinière. L’emploi d'une canalisation de plus petit
diamètre pour les circuits plus longs peut causer une
déficience du débit d’alimentation. Pour l’alimentation au
gaz propane, le diamètre des canalisations doit être de ½"
(1,3 cm) ou plus. En général, le fournisseur de gaz propane
détermine les matériaux à utiliser et le diamètre approprié.

REMARQUE : On doit utiliser un composé d’étanchéité
pour tuyauteries résistant à l’action du gaz propane.
Ne pas utiliser de ruban adhésif TEFLON®†.

Raccord métallique flexible :

 Si les codes locaux le permettent, on peut utiliser

un raccord métallique flexible (homologation CSA),
de 4 à 5 pi (122 à 152,4 cm) de long, de diamètre
interne de 5⁄8" (1,6 cm) ou ¾" (1,9 cm) pour le
raccordement de la cuisinière à la canalisation
d’alimentation en gaz.

 Un raccord avec filetage mâle de ½" (1,3 cm) est

nécessaire pour la connexion sur le raccord à filetage
femelle à l’entrée du détendeur de la cuisinière.

 Ne pas déformer/écraser/endommager le tube

métallique flexible lors d’un déplacement
de la cuisinière.

IMPORTANT : Tous les raccords doivent être bien serrés à
l’aide d’une clé. Ne pas serrer excessivement la connexion
sur le détendeur. Un serrage excessif pourrait provoquer
une fissuration du détendeur et une fuite de gaz. Lors du
serrage des raccords, empêcher le détendeur de tourner
ou de bouger.

 Robinet d’arrêt manuel nécessaire :

La canalisation d’alimentation doit comporter un robinet
d’arrêt manuel. Ce robinet doit être séparé de l’ouverture
de la cuisinière, mais il doit se trouver dans la même pièce,
par exemple dans un placard adjacent. La canalisation
doit se trouver en un endroit facilement accessible pour les
manoeuvres d’ouverture/fermeture. Ne pas entraver l’accès
au robinet d’arrêt manuel. Le robinet permet d’ouvrir ou de
fermer l’alimentation en gaz de la cuisinière.

Le détendeur fourni avec cette cuisinière doit être utilisé.
La pression d’alimentation du détendeur doit être comme suit
pour un fonctionnement correct :

Gaz naturel :

Pression minimale : 6" (15,2 cm) colonne d’eau
Pression maximale : 14" (35,6 cm) colonne d’eau

Gaz propane :

Pression minimale : 11" (27,9 cm) colonne d’eau
Pression maximale : 14" (35,6 cm) colonne d’eau
En cas d’incertitude quant à la pression d’alimentation à établir,

contacter le fournisseur de gaz local.

Débit thermique des brûleurs – Altitude

Les débits thermiques indiqués sur la plaque signalétique
correspondent à une altitude d’utilisation inférieure ou égale
à 2000 pi (609,6 m).

Lorsque l’appareil est utilisé à une altitude supérieure à 2000
pi (609,6 m), on doit réduire le débit thermique indiqué de 4 %
pour chaque tranche de 1000 pi (304,8 m).

Test de pressurisation de la canalisation de gaz

On doit tester le détendeur sous une pression supérieure
d’au moins 1" (colonne d'eau) à la pression de la tubulure
de distribution indiquée sur la plaque signalétique.

Pressurisation à une pression supérieure à ½ lb/po²
(14" – colonne d’eau)

Pour tout test de pressurisation du système à une pression
supérieure à ½ lb/po² (3,5 kPa), on doit déconnecter la table de
cuisson et son robinet d’arrêt des canalisations d’alimentation
en gaz à pressuriser.

Pressurisation à une pression de ½ lb/po² (14" – colonne
d’eau) ou moins

La cuisinière devra être isolée des canalisations d’alimentation
en gaz par la fermeture du robinet d’arrêt manuel individuel
durant tout test de pressurisation des canalisations
d’alimentation en gaz à une pression égale ou inférieure
à ½ lb/po² (3,5 kPa).

B

A. Canalisation d’alimentation en gaz
B. Robinet d’arrêt manuel en position

d’ouverture

C. Vers la cuisinière

†®TEFLON est une marque déposée de Chemours.

23

INSTRUCTIONS D’INSTALLATION

B

Déballage de la cuisinière

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et
installer la cuisinière.

Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.

1. Ôter les matériaux d’emballage, le ruban adhésif et la

pellicule protectrice de la cuisinière. Maintenir la palette
d’expédition sous la cuisinière. Retirer les grilles de four
et le sachet de pièces de l’intérieur du four.

2. Enlever le garde-pieds.

La cuisinière comporte soit un garde-pieds déjà installé
(consulter l’option 1) ou un garde-pieds emballé sur
le dessus de l’appareil (consulter l’option 2).

Option 1
a. Enlever la bande de mousse entre la porte

et le garde-pieds.

b. Enlever les vis du garde-pieds.

b. Placer le garde-pieds sur le côté pour éviter d’érafler

l’acier inoxydable.

c. Enlever les vis de la cuisinière.

A. Retirer ces vis.

3. Pour les modèles de 48" (121,9 cm) uniquement, faire

pivoter le support central dans le sens antihoraire pour
le dégager de la palette jusqu’à la butée.

A

A. Garde-pieds
B. Retirer ces vis.

c. Appuyer sur le garde-pieds pour dégager la plaque des

vis à épaulement.

d. Placer le garde-pieds sur le côté pour éviter d’érafler

l’acier inoxydable.

Option 2
a. Enlever le garde-pieds du dessus de la cuisinière

et de l’emballage.

A

A. Garde-pieds

À l’intérieur de l’emballage

A

REMARQUE : Ce support est utilisé uniquement pour
l’expédition et n’est pas nécessaire à l’installation.

4. Disposer un morceau de carton (provenant du côté

de l’emballage) sur le plancher derrière la cuisinière.
À 2 personnes ou plus, saisir fermement chaque côté
de la cuisinière. Soulever la cuisinière d’environ 3" (8,0 cm)
et la déplacer vers l’arrière jusqu'à la faire descendre de
la palette d’expédition. Installer la cuisinière sur le carton
pour éviter d’endommager le plancher.

24

A. Garde-pieds

Emballage enlevé

B

Installation de la bride

antibasculement

AVERTISSEMENT

Risque de basculement

Un enfant ou une personne adulte peut faire basculer la
cuisinière, ce qui peut causer un décès.

Fixer la bride antibasculement au plancher ou au mur,
conformément aux instructions d'installation.

Faire glisser de nouveau la cuisinière de façon à ce que
le pied arrière de la cuisinière se trouve dans la fente
de la bride antibasculement.

Réengager la bride antibasculement si la cuisinière a
été déplacée.

Ne pas faire fonctionner la cuisinière si la bride
antibasculement n'est pas installée et engagée.

Le non-respect de ces instructions peut causer un
décès ou des brûlures graves aux enfants et aux
adultes.

1. Déterminer la méthode de montage à utiliser : au plancher

ou au mur.
Pour un plancher en pierre ou en briquetage, on peut utiliser

la méthode de montage au mur.

2. Déterminer et marquer l’axe central de l’espace à découper. On

doit installer la bride de montage du côté droit de l’ouverture
découpée. Placer la bride de montage dans l’ouverture
découpée tel qu’indiqué dans l’illustration suivante.

Mesure B :

Cuisinières de 30" (76,2 cm) : 141⁄4" (36,1 cm)
Cuisinières de 36" (91,4 cm) : 171⁄4" (43,8 cm)
Cuisinières de 48" (121,9 cm) : 233⁄8" (59,3 cm)

Mesure C :

Autre distance possible à partir de la paroi arrière.
Si la paroi arrière est fabriquée à partir d’un matériau
combustible et qu’aucun dosseret n’est installé, un
dégagement minimal de 6" (15,2 cm) est nécessaire
pour tous les modèles. Adapter l’installation de la bride
antibasculement.

3. Percer deux trous de ¹⁄8" (3,0 mm) qui correspondent aux

trous de la bride selon la méthode de montage déterminée.
Voir l’illustration ci-dessous.

Montage au plancher

A

A. Vis n° 12 x 15⁄8"
B. Bride antibasculement

Montage au mur

B

A

A. Vis n° 12 x 15⁄8"
B. Bride antibasculement

4. À l’aide d’un tournevis Phillips, monter la bride

antibasculement au mur ou au plancher avec les deux
vis n° 12 x 15⁄8" fournies.

En fonction de l’épaisseur du plancher, des vis plus longues
peuvent s’avérer nécessaires pour fixer la bride au sous­plancher. Des vis plus longues sont disponibles auprès de
votre quincaillerie locale.

5. Déplacer la cuisinière suffisamment près de l’ouverture

pour pouvoir effectuer les raccordements électriques.
Retirer la base d’expédition, le carton ou le panneau
de fibres dur de sous la cuisinière.

6. Poursuivre l’installation de la cuisinière en utilisant

les instructions d’installation suivantes.

A

A. Axe central
B. Axe central de l'ouverture découpée jusqu'au bord

extérieur de la bride antibasculement

C. Paroi arrière à l'arrière de la cuisinière

B

C

25

Raccordement au gaz

A

FG

A

B

AVERTISSEMENT

Risque d'explosion

Utiliser une canalisation neuve d'arrivée de gaz
approuvée par la CSA International.

Installer un robinet d'arrêt.

Bien serrer chaque organe de connexion de la
canalisation de gaz.

En cas de connexion au gaz propane, demander à une
personne qualifiée de s'assurer que la pression de gaz
ne dépasse pas 36 cm (14 po) de la colonne d'eau.

Par personne qualifiée, on comprend :

le personnel autorisé de chauffage,
le personnel autorisé d'une compagnie de gaz, et
le personnel d'entretien autorisé.

Le non-respect de ces instructions peut causer
un décès, une explosion ou un incendie.

1. Assembler le connecteur flexible de la canalisation

d’alimentation en gaz sur le détendeur situé au milieu
de la cuisinière.

2. Appliquer un composé d’étanchéité des filetages résistant

au propane sur l’extrémité filetée la plus petite des raccords
d'adaptation flexibles. (Voir B et G dans l’illustration
suivante.)

3. Fixer un raccord d'adaptation sur le détendeur et l’autre

raccord d'adaptation sur le robinet d’arrêt de la canalisation
de gaz. Serrer les deux raccords d’adaptation en s’assurant
de ne pas bouger ou tourner le détendeur.

4. Utiliser une clé mixte de ¹5⁄16" et une pince multiprise pour

fixer le raccord flexible sur les raccords d’adaptation.
S’assurer que le raccord n'est pas déformé.

IMPORTANT : Tous les raccords doivent être bien serrés à
l’aide d’une clé. Ne pas serrer excessivement la connexion
sur le détendeur. Un serrage excessif pourrait provoquer une
fissuration du détendeur et une fuite de gaz. Lors du serrage
des raccords, empêcher le détendeur de tourner ou de bouger.

B

C

D

E

Achever le raccordement

1. Ouvrir le robinet d’arrêt manuel sur la canalisation de gaz.

Le robinet est ouvert lorsque la poignée est parallèle au
conduit d’alimentation en gaz.

A. Robinet fermé
B. Robinet ouvert

2. Vérifier tous les raccordements en les badigeonnant d’une

solution de détection des fuites non corrosive approuvée.
L’apparition de bulles indique une fuite. Réparer toute fuite
éventuelle.

3. Ôter les chapeaux, bases et grilles de brûleur de la table de

cuisson du sachet de pièces. Placer les bases de brûleur
sur la table de cuisson puis placer les chapeaux de brûleur
sur les bases de brûleur. Ensuite, placer les grilles de
brûleur sur les brûleurs et chapeaux.

AVERTISSEMENT

Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer

un décès, un incendie ou un choc électrique.

4. Brancher la cuisinière sur une prise à 3 alvéoles reliée

à la terre. Voir la section “Spécifications électriques”.

5. Ouvrir la source d’alimentation. Pour plus de

renseignements, consulter les instructions pour l’utilisateur
dans le Guide d’utilisation et d’entretien.

Vérification de l’emplacement

de la bride antibasculement

1. À l’aide d’une d’une clé à molette ou d’une douille de

B\zn", tourner les 4 mires de nivellement d'un tour complet
pour soulever la cuisinière et fournir suffisamment de
dégagement pour que le pied de nivellement arrière puisse
pénétrer dans la bride anti-basculement.

H

A. Détendeur
B. Utiliser un composé

d’étanchéité pour tuyauteries.

C. Raccord d’adaptation (doit

comporter un filetage mâle
de ½")

D. Raccord flexible

26

E. Robinet d’arrêt manuel
F. Tuyau de gaz de ½" ou ¾"
G. Utiliser un composé

d’étanchéité pour
tuyauteries.

H. Raccord d’adaptation

2. Déplacer la cuisinière vers son emplacement final

en s’assurant que le pied de nivellement arrière glisse
dans la bride antibasculement.

3. À l’aide d’une lampe de poche, inspecter le dessous de

la cuisinière pour vérifier que le pied arrière de la cuisinière
se trouve dans la fente de la bride antibasculement.

Réglage de l’aplomb

A

B

de la cuisinière

REMARQUE : La cuisinière doit être d’aplomb pour que
les résultats de cuisson au four soient satisfaisants.

1. Placer la grille dans le four.

2. Placer un niveau sur la grille et contrôler l’aplomb de la

cuisinière, d’abord transversalement, puis dans le sens
avant/arrière.

3. Si la cuisinière n’est pas d’aplomb, ajuster les mires

de nivellement. Tourner les mires de nivellement situées
derrière le garde-pieds pour mettre la cuisinière d’aplomb et
pour soulever ou abaisser la cuisinière à la hauteur
du plan de travail désirée.

REMARQUE : Aucun pied à roulettes ne doit être en contact
avec le sol lors de l'installation finale.

Système d’allumage électronique

Installation des bases et des chapeaux de brûleur

Installer la base du brûleur et s’assurer que l’électrode
d’allumage est correctement alignée avec la base. Placer
les chapeaux de brûleurs sur la tête des bases des brûleurs.
Si les chapeaux de brûleurs ne sont pas correctement installés,
les brûleurs de surface ne s’allumeront pas.

Brûleur à double flamme Ultra Power™

A

A. Incorrect
B. Correct

B

Brûleur professionnel

A

A. Incorrect
B. Correct

B

Brûleur pour faire mijoter/fondre

B

A

A. Mire de nivellement arrière
B. Mire de nivellement avant et en laiton

Installation de la plaque à frire

(sur modèles avec plaque à frire)

La plaque à frire est installée à l’usine.

1. Placer le plateau d’égouttement dans la cavité à l’avant

de la plaque à frire. Faire glisser le plateau vers l’arrière
jusqu’à la position de butée.

A

B

A

A. Incorrect
B. Correct

B

Allumage initial et réglages des flammes de gaz

À la place de flammes de veille, les brûleurs de la table de
cuisson sont dotés d’allumeurs électroniques. Lorsqu’on place
le bouton de commande de la table de cuisson dans n’importe
quelle position, le système génère une étincelle pour allumer
le brûleur. Les étincelles continuent d’être générées jusqu’à
ce que la flamme soit allumée ou que l’on tourne le bouton
à OFF (arrêt).

REMARQUE : L’allumage des brûleurs prend plus de temps
la première fois. Cela permet au gaz d'arriver aux brûleurs lors
de la première utilisation.

A. Plateau d'égouttement de la plaque à frire
B. Plaque à frire

2. Nettoyer la plaque à frire avant de l’utiliser. Consulter le

Guide d’utilisation et d’entretien.

27

Contrôle du fonctionnement des brûleurs de la

A

B

A

A

table de cuisson

Enfoncer et tourner chaque bouton de commande à la position
“LITE” (allumage).

REMARQUE : Un déclic retentit lorsque la canalisation se vide.
Les brûleurs de surface et les flammes du gril doivent s’allumer

en moins de 4 secondes. La première fois que l’on allume
un brûleur, il peut prendre plus de 4 secondes pour s’allumer
à cause de l’air se trouvant dans la canalisation de gaz.

Après avoir vérifié le bon fonctionnement du brûleur, tourner
les boutons de commande à “OFF” (arrêt).

Si les brûleurs ne s’allument pas correctement :

 Tourner le bouton de commande de la table de cuisson

à la position “OFF” (arrêt).

 Vérifier que la cuisinière est branchée et que le disjoncteur

n’est pas ouvert ou qu’un fusible n’a pas grillé.

 Vérifier que chaque robinet d’arrêt de gaz est à la position

“open” (ouverture).

 Vérifier que les chapeaux de brûleurs sont correctement

placés sur la base des brûleurs.

Répéter le processus de mise en marche. Si à ce stade
un brûleur ne s’allume pas, contacter le revendeur
ou un dépanneur agréé.

Hauteur de flamme

La flamme de la table de cuisson doit correspondre à une
flamme bleue stable d’environ ¼" (0,64 cm) de hauteur.

Brûleur à double flamme

5. Tirer la console de commande vers le haut et la laisser

retomber vers l’avant dans les brides à encoche
de la console situées de chaque côté.

A. Bride de la console de commande

6. Ôter le joint circulaire de la tige de réglage du robinet.

7. Placer un bouton de commande sur la tige de réglage

du brûleur que l’on souhaite régler.

8. Tourner le bouton de commande à LO (faible) et allumer

le brûleur avec un briquet à butane allongé.

A. Flamme (mijotage) supérieure
B. Flamme inférieure

Brûleur à flamme simple

Réglage de la taille des flammes :

1. Débrancher la cuisinière ou déconnecter la source

de courant électrique.

2. Ôter les grilles de brûleur.

3. Ôter les boutons de commande.

4. Ouvrir la porte du four et ôter les 2 vis qui maintiennent

la console de commande en place de chaque côté
de la cuisinière.

9. Ôter le bouton de commande.

10. Régler la hauteur de flamme à l’aide d’un tournevis à lame

plate de ¹⁄8" x 4¼". Serrer la vis pour réduire la hauteur
de la flamme. Desserrer la vis pour augmenter la hauteur
de flamme.

B

A. Vis de réglage du brûleur à flamme simple (du côté droit

du robinet)

B. Vis de réglage du brûleur à double flamme (du côté

gauche du robinet)

REMARQUE : Veiller à laisser la porte du four entrouverte,
sans quoi la console de commande ne reposera pas
correctement sur les brides latérales une fois détachée.

28

A

11. Lorsque l’on a terminé de régler la hauteur de flamme,

A

B

replacer le bouton de commande sur la tige de réglage
du robinet et éteindre le brûleur.

12. Ôter le bouton de commande.

13. Remettre en place le joint circulaire.

14. Répéter les étapes 6 à 13 pour tout autre brûleur

nécessitant un réglage.

15. Soulever la console de commande et la remettre en place.

Pour que les deux soient bien emboîtées, le rebord de
la console de commande doit se rabattre par-dessus la
bordure de l’avant de la table de cuisson de la cuisinière.

A. Rebord de la console de commande
B. Bordure avant de la table de cuisson

de la cuisinière

16. Vérifier que la console de commande est en affleurement

avec le bord supérieur de la cuisinière.

A. En affleurement avec le dessus de la cuisinière

17. Remettre en place les 2 vis de chaque côté de la console

de commande.

18. Réinstaller les boutons de commande.

19. Réinstaller les grilles des brûleurs.

20. Tester la flamme en tournant le bouton de commande pour

le faire passer de la position “LO” (basse) à la position “HI”
(élevée) et observer les flammes pour chaque réglage.

Réinstallation du garde-pieds

1. Aligner les trous de montage des vis à épaulement avec

les vis à épaulement de la cuisinière.

2. Redresser le garde-pieds et le pousser contre l’avant de la

cuisinière jusqu’à ce que les trous de vis supérieurs soient
alignés avec les trous de montage à l’avant de la cuisinière.

3. Réinstaller les vis au sommet du garde-pieds.

B

C

A

D

A. Garde-pieds
B. Visser à nouveau ces vis.
C. Trou de vis supérieur
D. Trou de montage de vis à épaulement

Achever l’installation

1. Vérifier que toutes les pièces sont maintenant installées. S’il

reste une pièce, passer en revue les différentes étapes pour
découvrir laquelle aurait été oubliée.

2. Vérifier la présence de tous les outils.

3. Éliminer/recycler tous les matériaux d’emballage.

4. Pour l’utilisation et le nettoyage du four, lire le Guide

d’utilisation et d’entretien.

Contrôle du fonctionnement du/des brûleur(s) du four

1. Retirer les grilles du four et le couvercle du brûleur de

cuisson au four et les mettre de côté sur une surface
couverte.

2. Lancer un programme de cuisson au four.

Consulter le Guide d’utilisation et d’entretien
pour obtenir des instructions détaillées.

Le brûleur de cuisson au four doit s’allumer en moins de 8
secondes. Dans certaines circonstances, le brûleur peut mettre
jusqu’à 60 secondes à s’allumer.

Des dispositifs d’allumage électronique sont utilisés pour
l’allumage des brûleurs de cuisson au four.

REMARQUE : Les flammes de cuisson au four ne peuvent
pas être réglées.

Contrôle du fonctionnement du brûleur du gril

1. Retirer les grilles du four et les mettre de côté sur

une surface couverte.

2. Lancer un programme de cuisson au gril. Consulter

le Guide d’utilisation et d’entretien pour obtenir des
instructions détaillées.

Le brûleur de cuisson au gril doit s’allumer en moins de
8 secondes. Dans certaines circonstances, le brûleur peut
mettre jusqu’à 60 secondes à s'allumer.

Des dispositifs d’allumage électronique sont utilisés pour
l’allumage du brûleur de cuisson au gril.

REMARQUE : Les flammes de cuisson au gril ne peuvent pas
être réglées.

Si vous avez besoin d’assistance ou de service :

Consulter la section “Assistance ou service” du Guide
d’utilisation et d’entretien ou contacter le marchand chez
qui vous avez acheté votre cuisinière.

29

Notes

30

Notes

31

W10821591B

®/TM © 2016 Jenn-Air. All rights reserved. Used under license in Canada.

®/TM © 2016 Jenn-Air. Tous droits réservés. Utilisé sous licence au Canada.

3/16
