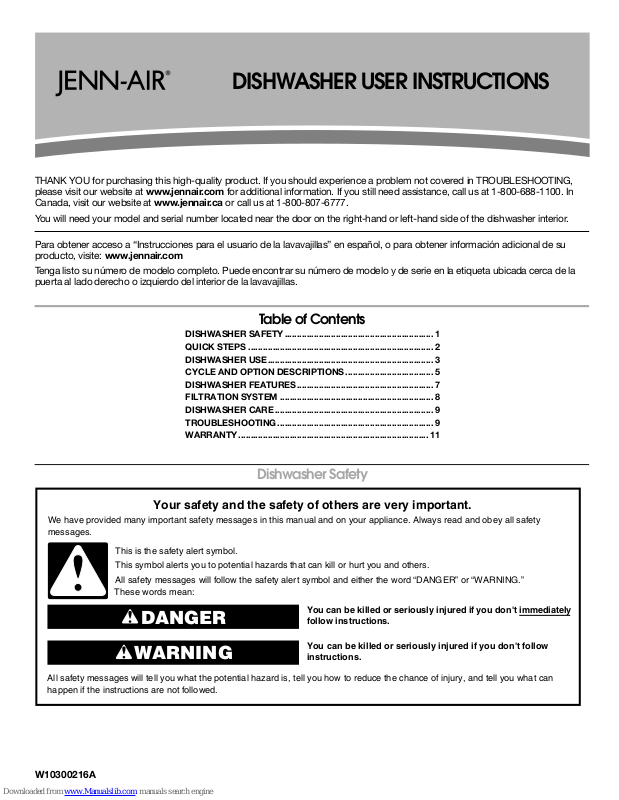

Jenn-Air Dishwasher User Instructions

Page 1

DISHWASHER USER INSTRUCTIONS

THANK YOU for purchasing this high-quality product. If you should experience a problem not covered in TROUBLESHOOTING, please visit our website at www.jennair.com for additional information. If you still need assistance, call us at 1-800-688-1100. In Canada, visit our website at www.jennair.ca or call us at 1-800-807-6777.

You will need your model and serial number located near the door on the right-hand or left-hand side of the dishwasher interior.

Para obtener acceso a “Instrucciones para el usuario de la lavavajillas” en español, o para obtener información adicional de su producto, visite: www.jennair.com

Tenga listo su número de modelo completo. Puede encontrar su número de modelo y de serie en la etiqueta ubicada cerca de la puerta al lado derecho o izquierdo del interior de la lavavajillas.

Table of Contents

DISHWASHER SAFETY............................................................. 1

QUICK STEPS ............................................................................ 2

DISHWASHER USE.................................................................... 3

CYCLE AND OPTION DESCRIPTIONS.................................... 5

DISHWASHER FEATURES........................................................ 7

FILTRATION SYSTEM ............................................................... 8

DISHWASHER CARE................................................................. 9

TROUBLESHOOTING................................................................ 9

WARRANTY .............................................................................. 11

Dishwasher Safety

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages.

This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or hurt you and others. All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

You can be killed or seriously injured if you don't immediately

DANGER

WARNING

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can happen if the instructions are not followed.

follow instructions.

can be killed or seriously injured if you don't

You instructions.

W10300216A

Page 2

IMPORTANT SAFETY INSTRUCTIONS

WARNING:

■

Read all instructions before using the dishwasher.

■

Use the dishwasher only for its intended function.

■

Use only detergents or rinse agents recommended for use in a dishwasher, and keep them out of the reach of children.

■

When loading items to be washed:

1) Locate sharp items so that they are not likely to damage the door seal; and

2) Load sharp knives with the handles up to reduce the risk of cut-type injuries.

■

Do not wash plastic items unless they are marked “dishwasher safe” or the equivalent. For plastic items not so marked, check the manufacturer's recommendations.

■

Do not touch the heating element during or immediately after use.

■

Do not operate the dishwasher unless all enclosure panels are properly in place.

When using the dishwasher, follow basic precautions, including the following:

SAVE THESE INSTRUCTIONS

GROUNDING INSTRUCTIONS

■

For a grounded, cord-connected dishwasher:

The dishwasher must be grounded. In the event of a malfunction or breakdown, grounding will reduce the risk of electric shock by providing a path of least resistance for electric current. The dishwasher is equipped with a cord having an equipment-grounding conductor and a grounding plug. The plug must be plugged into an appropriate outlet that is installed and grounded in accordance with all local codes and ordinances.

WARNING:

Improper connection of the equipment-

grounding conductor can result in a risk of electric shock.

SAVE THESE INSTRUCTIONS

■

Do not tamper with controls.

■

Do not abuse, sit on, or stand on the door, lid, or dish racks of the dishwasher.

■

To reduce the risk of injury, do not allow children to play in or on the dishwasher.

■

Under certain conditions, hydrogen gas may be produced in a hot water system that has not been used for two weeks or more. HYDROGEN GAS IS EXPLOSIVE. If the hot water system has not been used for such a period, before using the dishwasher turn on all hot water faucets and let the water flow from each for several minutes. This will release any accumulated hydrogen gas. As the gas is flammable, do not smoke or use an open flame during this time.

■

Remove the door or lid to the washing compartment when removing an old dishwasher from service or discarding it.

Check with a qualified electrician or service representative if you are in doubt whether the dishwasher is properly grounded. Do not modify the plug provided with the dishwasher; if it will not fit the outlet, have a proper outlet installed by a qualified electrician.

■

For a permanently connected dishwasher:

The dishwasher must be connected to a grounded metal, permanent wiring system, or an equipment-grounding conductor must be run with the circuit conductors and connected to the equipment-grounding terminal or lead on the dishwasher.

Do not use dishwasher until completely installed. Do not push down on open door. Doing so can result in serious injury or cuts.

WARNING

Tip Over Hazard

Page 3

Quick Steps

Prepare and load

dishwasher.

Add detergent

for cleaning and rinse aid for drying.

Dishwasher Use

STEP 1

Prepare and Load the Dishwasher

IMPORTANT: Remove leftover food, bones, toothpicks and other

hard items from the dishes. Remove labels from containers before washing.

10 Place load pattern

Select a cycle and option.

(Cycles and options vary by model.)

Start dishwasher.

NOTE: If the Start/Resume button is

located on the top of the door, push the door firmly closed within 3 seconds of pressing START/ RESUME.

■ Make sure that when the dishwasher door is closed no items

are blocking the detergent dispenser.

■ Items should be loaded with soiled surfaces facing down and

inward to the spray as shown. This will improve cleaning and drying results.

■ Avoid overlapping items like bowls or plates that may trap food.

■ Place plastics, small plates and glasses in the upper rack.

Wash only plastic items marked “dishwasher safe.”

■ To avoid thumping/clattering noises during operation: Load

dishes so they do not touch one another. Make sure lightweight load items are secured in the racks.

■ When loading silverware, always place sharp

items pointing down. Mix some of the items having pointing up and some pointing down.

Upper rack Lower rack

12 Place load pattern

Upper rack Lower rack

■ Make sure nothing keeps spray arm(s) from

spinning freely. It is important for the water spray to reach all soiled surfaces.

STEP 2

Add Detergent

NOTE: If you do not plan to run a wash cycle soon, run a rinse

cycle. Do not use detergent.

■ Use automatic dishwasher detergent only. Add powder, liquid

or tablet detergent just before starting a cycle.

Page 4

■ Fresh automatic

dishwasher detergent results in better cleaning. Store tightly closed detergent container in a cool, dry place.

Hard Water

Soft Water

Hard Water Soft Water

MAIN WASH

PREWASH

NOTE: For most water conditions, the factory setting of 2 will give good results. If you have hard water or notice rings or spots, try a higher setting. Turn the arrow adjuster inside the dispenser by either using your fingers or inserting a flat-blade screwdriver into the center of the arrow and turning.

fill

max

A. Cover latch B. Main Wash section C. Pre-Wash section

■ The amount of detergent to use depends on:

How much soil remains on the items - Heavily soiled loads require more detergent.

The hardness of the water - If you use too little in hard water, dishes won't be clean. If you use too much in soft water, glassware will etch.

Soft to Medium Water (0-6 grains per U.S. gallon) [typical water softener water and some city water]

Medium to Hard Water (7-12 grains per U.S. gallon) [well water and some city water]

■ Depending on your water hardness, fill the Main Wash section

of the dispenser as shown. Fill the Pre-Wash section to the level shown, if needed.

NOTE: Fill amounts shown are for standard powdered detergent. Follow instructions on the package when using other dishwasher detergent.

Hard Water Soft Water

Main Wash Pre-Wash

Hard Water

Soft Water

Add Rinse Aid

■ Your dishwasher is designed to use rinse aid for good drying

performance. Without rinse aid your dishes and dishwasher interior will have excessive moisture. The heat dry option will not perform as well without rinse aid.

■ Rinse aid keeps water from forming droplets that can

dry as spots or streaks. They also improve drying by allowing water to drain off of the dishes after the final rinse.

■ Rinse aid helps to reduce excess moisture on the

dish racks and interior of your dishwasher.

■ Check the rinse aid indicator. Add rinse aid when indicator

drops to “Refill” level.

■ To add rinse aid, turn the dispenser cap

to “Refill” and lift off. Pour rinse aid into the opening until the indicator level is at “Full.” Replace the dispenser cap and turn to “Lock.” Make sure cap is fully locked.

Refill

fill

max

Lock

Full

Add

STEP 3

Select a Cycle (cycles vary by model)

See “Cycle and Option Descriptions” charts in the following section.

Heavier cycles and options affect cycle length. Some cycles and options will take up to 3¹⁄₂ hours to complete.

Select Options (options vary by model)

See “Cycle and Option Descriptions” charts in the following section.

You can customize your cycles by pressing the options desired.

STEP 4

Start or Resume a Cycle

■ Run hot water at the sink nearest your

dishwasher until the water is hot. Turn off water.

■ Press START/RESUME and close the door

within 3 seconds. The door latches automatically. Press START/RESUME to repeat the same cycle and options as in the previous wash cycle.

■ You can add an item anytime before the main wash starts.

Open the door slowly and add the item. Press START/RESUME and close the door within 3 seconds.

¹⁄₄

turn to lock

Page 5

Cycle and Option Descriptions

This information covers several different models. Your dishwasher may not have all of the cycles and options described.

CYCLE SELECTIONS

CYCLES DISH LOAD TYPES DESCRIPTIONS WASH TIME (HH:MM)

Use for any loads with heavy, normal or light amounts of food soil.

Use for hard-to-clean, heavily soiled pots, pans, casseroles, and regular tableware.

Use for loads with normal amounts of food soil.

Use for lightly soiled items or china and crystal.

When you need fast results, the 1 Hour Wash will clean your dishes using slightly more water and energy.

Use for loads of clean plates and keep food warm longer by serving it on a heated plate.

Designed to select the number of water fills best suited for the soil level of each load.

This cycle forces maximum time, water and heat.

The energy-usage label is based on this cycle. During the wash, the wash action will repeatedly pause for several seconds.

During the wash, the wash action will repeatedly pause for several seconds.

This cycle does not dry. For improved drying, select the Heated Dry option, adding ¹⁄₂ hour to the wash cycle.

The Plate Warmer cycle will heat 12 clean dinner plates to a warm temperature. Remember when removing the items from the dishwasher they will still be warm.

Cycle

Minimum

2:11 2:35 3:07

1:39 2:09 3:30

1:11 1:41 3:30

1:17 1:47 2:51

0:58 0:88 0:88

0:37 0:37 0:37

Cycle +

Options

Minimum

*Maximum

You can customize your cycle by selecting an option. See option selections. If you change your mind, press the option again to turn off the option, or select a different option. You can change an option anytime before the selected option begins.

*Maximum wash times depend on water temperature, heavy soil condition, dish load size and options selected.

OPTION SELECTIONS

OPTIONS DISH LOAD TYPES DESCRIPTIONS USE WITH:

Use for small loads. For added convenience. use for washing a small load of

Use for loads with normal amounts of soil.

Loads containing tough, baked-on food.

dishes in the top rack.

The Steam option adds steam to the cycle. This option raises the water temperature in the final rinse to approximately 155°F (68°C). The option adds heat and time to the cycle.

Increases the target water temperature during the wash portions of the cycle.

Adds heat, wash time and water to the cycle.

Sensor Wash, Heavy Wash, Normal Wash, China/Crystal or 1-Hour Wash

Heavy Wash or Normal Wash cycle.

Heavy Wash or Normal Wash cycle

Page 6

OPTION SELECTIONS

OPTIONS DISH LOAD TYPES DESCRIPTIONS USE WITH:

To sanitize your dishes and glassware in accordance with NSF/ANSI Standard 184 for Residential Dishwashers.

For best drying results, dry dishes with heat.

Raises the water temperature in the final rinse to approximately 155°F (68°C). This high temperature rinse sanitizes your dishes and glassware in accordance with NSF/ANSI Standard 184 for Residential Dishwashers. Certified residential dishwashers are not intended for licensed food establishments.

The Sanitize or Sani Rinse option adds heat and time to the cycle.

Turn OFF when loads contain plastic dinnerware that may be sensitive to high temperatures.

This option with the use of rinse aid will provide the best

Normal Wash cycle. Heavy Wash cycle automatically uses Sanitize. Only these sanitization cycles have been designed to meet the NSF/ANSI requirements.

All cycles. Automatic with all wash cycles unless you turn it off.

drying performance.

To run your dish washer at a later time or during offpeak hours.

Control Lock To avoid unintended use of

your dishwasher, or cycle and option changes during a cycle.

Delays the start of a cycle up to 4 hours. Select a wash cycle and options. Press 4 HOUR DELAY.

Press START/RESUME. Close the door firmly.

To turn on Lock, press and hold HEATED DRY for at least 4 seconds.

To turn off Lock, press and hold HEATED DRY for at least 4 seconds.

All cycles.

Anytime

When Control Lock is lit, all buttons are disabled. If you press any pad while your dishwasher is locked, the light flashes 3 times. The dishwasher door can be opened while the controls are locked.

IMPORTANT: The sensor in your dishwasher monitors the soil level. Cycle time and/or water usage can vary as the sensor adjusts the cycle for the best wash performance. If the incoming water is less than the recommended temperature or food soils are heavy, the cycle will automatically compensate by adding time, heat and water as needed.

CONTROLS AND

CYCLE STATUS

CONTROL PURPOSE COMMENTS

To start or resume a wash cycle

If the door is opened during a cycle or the power is interrupted, the Start/Resume indicator flashes. The cycle will not resume until the START/RESUME button is pushed and the door is closed within 3 seconds.

To cancel wash cycle

To fol low the progress of your dishwasher cycle

Close the door firmly. The dishwasher starts a 2-minute drain (if needed). Let the dishwasher drain completely.

The Clean indicator glows when a cycle is finished. If you select the Sanitize option, when the Sani Rinse cycle is finished, the Sanitize indicator

glows. If your dishwasher did not properly sanitize your dishes, the light flashes at the end of the cycle. This can happen if the cycle is interrupted, or the water could not be heated to the required temperature. The light goes off when you open and close the door or press CANCEL.

Page 7

Dishwasher Features

Your Jenn-Air dishwasher may have some or all of these features.

Adjustable 2-Position Upper Rack

You can raise or lower the upper rack to fit tall items in the upper or bottom rack. Adjusters are located on each side of the upper rack. Each adjuster has 2 preset positions. The high and low positions are marked on the adjuster.

To raise the rack, is in the Up position and level.

To lower the rack, press both rack adjusters and slide the rack back to its lower position.

NOTE: The upper rack must be level.

press both rack adjusters and lift the rack until it

To replace the rack:

1. Gently pull rack tracks forward in dishwasher until they stop

and click into place.

2. To open track stops, flip the track stop to the outside of the

track.

3. Place the back rack rollers on each side of the rack into the

track slot and roll the rack back into the tracks.

4. Insert front rack rollers on each side of the rack into the rack

slots.

5. Close track stops on both sides of rack and slide rack back

into dishwasher.

Light Item Clips

The light item clips hold lightweight plastic items such as cups, lids, or bowls in place during washing.

To move a clip:

1. Pull the clip up and off the tine.

2. Reposition the clip on another tine.

Removable Upper Rack

The removable rack allows you to wash larger items such as stock pots, roasters, and cookie sheets in the lower level rack.

IMPORTANT: Remove dishes prior to removing the mid level rack from dishwasher.

To remove the rack:

1. To access track stops, pull the

rack forward until it stops and clicks into place.

2. To open track stops, flip the track stop to the outside of the

track.

3. After opening both track stops, slide front wheels up and out

of the slot in track. Continue to pull rack forward in track and slide the back wheels up and out of the track.

4. Close track stops.

5. Slide rack tracks back into dishwasher.

A. Track stop B. Track

Fold-down Tines

The row of tines on the left-hand and right-hand sides of the upper rack can be adjusted to make room for a variety of dishes.

To adjust the fold-down tines:

1. Grasp the tip of the tine that is in

the tine holder.

2. Gently push the tine out of the

holder.

3. Lay the tines down, toward the

center of the rack.

Page 8

Filtration System

Your dishwasher has the latest technology in dishwasher filtration. This triple filtration system minimizes sound and optimizes water and energy conservation while providing superior cleaning performance. Throughout the life of your dishwasher, the filter will require maintenance to sustain peak cleaning performance.

The triple filter system consists of 2 parts, an upper filter assembly and a lower filter.

■ The upper filter assembly keeps oversized items

and foreign objects, along with very fine food particles, out of the pump.

■ The lower filter keeps food from being recirculated

onto your dishware.

The filters may need to be cleaned when:

Locating Tabs

■ Visible objects or soils are on the Upper Filter

Assembly.

■ There is degradation in cleaning performance (that

is, soils still present on dishes).

■ Dishes feel gritty to the touch.

It is very easy to remove and maintain the filters. The chart below shows the recommended cleaning frequency.

RECOMMENDED TIME INTERVAL TO CLEAN YOUR FILTER

Upper Filter Assembly

Lower Filter

Number of Loads Per Week

If you wash before loading

If you scrape and rinse before loading

If you only scrape before loading*

If you do not scrape or rinse before loading

1-3 Once per year Once per year Twice per year Every two months 4-7 Once per year Once per year Twice per year Once per month 8-12 Once per year Twice per year Every three months Every two weeks 13-14 Once per year Twice per year Every three months Once per week

*Manufacturer's recommendation: This practice will conserve the water and energy that you would have used to prepare your dishes. This

will also save you time and effort.

Very Hard Water

If you have hard water (above 15 grains), clean your filter at least once per month. Building up of white residue on your dishwasher indicates hard water. For tips on removing spots and stains, see “Troubleshooting” section.

Filter Removal Instructions

Cleaning Instructions

IMPORTANT: Do not use wire brush, scouring pad, etc., as they

may damage the filters. Rinse filter under running water until most soils are removed. If you

have hard-to-remove soils or calcium deposits from hard water, a soft brush may be required.

1. Turn the Upp er Fi l ter

Assembly ¼ turn

Locating tab

counterclockwise and lift out.

2. Grasp the Lower Filter in

the circular opening, lift slightly, and pull forward to remove.

3. Clean the filters as shown

below.

To remove Upper Filter Assembly

Page 9

Filter Reinstallation Instructions

1. Noting the previous

illustrations, place the Lower Filter under the Locating Tabs in the bottom of the dishwasher so the round opening for the Upper Filter Assembly lines up with the round opening in the bottom of the tub.

To replace Upper Filter Assembly

Locating tab

Dishwasher Care

Cleaning the Dishwasher

Clean the exterior of the dishwasher with a soft, damp cloth and mild detergent. If your dishwasher has a stainless steel exterior, a stainless steel cleaner is recommended - Stainless Steel Cleaner and Polish Part Number 31462.

Clean the interior of the dishwasher, with a paste of powdered dishwasher detergent and water or use liquid dishwasher detergent on a damp sponge to clean the cooled-down interior.

A white vinegar rinse may remove white spots and film. Vinegar is an acid, and using it too often could damage your dishwasher.

Put 2 cups (500 mL) white vinegar in a glass or dishwasher-safe measuring cup on the bottom rack. Run the dishwasher through a complete washing cycle using an air-dry or an energy-saving dry option. Do not use detergent. Vinegar will mix with the wash water.

2. Insert the Upper Filter Assembly into the circular opening in

the Lower Filter.

3. Slowly rotate the filter clockwise until it drops into place.

Continue to rotate until the filter is locked into place. If the filter is not fully seated (still turns freely), continue to turn the filter clockwise until it drops and locks into place.

NOTE: The Upper Filter Assembly arrow does not have to align with the arrow in the Lower Filter as long as the filter is locked.

IMPORTANT: To avoid damage to dishwasher, do not operate your dishwasher without the filters properly installed. Be sure the Lower Filter is securely in place and the Upper Filter Assembly is locked into place. If the Upper Filter Assembly turns freely, it is not locked into place.

If you have a drain air gap, check and clean it if the dishwasher isn't draining well.

Storing the Dishwasher

If you will not be using the dishwasher during the summer months, turn off the water and power supply to the dishwasher. In the winter, if the dishwasher could be exposed to near freezing temperatures or is left in a seasonal dwelling such as a second home or vacation home, avoid water damage by having your dishwasher winterized by authorized service personnel.

Troubleshooting

First try the solutions suggested here or visit our website and reference FAQs (Frequently Asked Questions)

to possibly avoid the cost of a service call.

In the U.S.A., www.jennair.com In Canada, www.jennair.ca

Dishwasher is not operating properly

■ Dishwasher does not run or stops during a cycle

Is the door closed tightly and latched? Press START/RESUME and close the door within 3 seconds.

Is the right cycle selected? Is there power to the dishwasher? Has a household fuse blown,

or has a circuit breaker tripped? Replace the fuse or reset the circuit breaker. If the problem continues, call an electrician.

Has the motor stopped due to an overload? The motor automatically resets itself within a few minutes. If it does not restart, call for service.

Is the water shutoff valve (if installed) turned on? It is normal for certain cycles to repeatedly pause for several

seconds during the main wash.

■ The Clean light is flashing

Check the following:

■ Is the overfill protection float able to move up and down

freely? Press down to release.

■ Be sure the water supply is turned on to the dishwasher.

(This is very important following the new installation of your dishwasher.)

■ Check for suds in the dishwasher. If foam or suds are

detected by the dishwasher sensing system, the dishwasher may not operate properly or may not fill with water.

Suds can come from:

1. Using the incorrect type of detergent, such as

laundry detergent, hand soap, or dish detergent for hand washing dishes.

2. Forgetting to replace the rinse aid dispenser cap

after filling (or refilling) the rinse aid.

3. Using an excessive amount of dishwasher detergent.

■ Dishwasher will not fill

Is the overfill protection float able to move up and down freely? Press down to release.

■ Dishwasher seems to run too long

Try the 1 Hour Wash cycle. The dishwasher can run up to 3¹⁄₂ hours depending on soil

level, water temperature, cycles and options. Is the water supplied to the dishwasher hot enough? The

dishwasher runs longer while heating water. Is the dishwasher cycle time within the cycle times? See cycle

sections wash times. A delay automatically occurs in some wash and rinse cycles until the water reaches the proper temperature.

This dishwasher is equipped with an optical sensor wash that detects water temperature, soil and detergent amount. Wash cycles are adjusted based on what is sensed.

Page 10

IMPORTANT: The very first wash cycle after installation in your home will be adjusted to include an additional 2 rinses. This cycle must not be interrupted for proper sensor adjustment. If this adjustment cycle is canceled or stopped before the Clean light comes on at the end of the cycle, the next wash cycle will repeat this sensor adjustment.

■ Water remains in the dishwasher

Is the cycle complete? Was the disposer knockout plug removed during installation?

(See “Install the drain hose” section in the Installation Instructions.)

■ Detergent remains in the covered section of the dispenser

Is the cycle complete? Check for items such as cookie sheets, cutting boards, or large

containers that may be blocking the detergent dispenser from opening properly.

Be sure the cycle has finished (green light is on). If it has not finished, you will need to resume the cycle by pressing START/ RESUME and closing the door within 3 seconds.

Is the detergent lump-free? Replace detergent if necessary.

■ White residue on the front of the access panel

Was too much detergent used? Is the brand of detergent making excess foam? Try a different

brand to reduce foaming and eliminate buildup.

■ Odor in the dishwasher

Are dishes washed only every 2 or 3 days? Run a rinse cycle once or twice a day until you have a full load.

Does the dishwasher have a new plastic smell? Run a vinegar rinse as described in “Dishwasher Care.”

■ Condensation on the kitchen counter (built-in models)

Is the dishwasher aligned with the countertop? Moisture from the vent in the dishwasher console can form on the counter. Refer to the Installation Instructions for more information.

Dishes do not dry completely

■ Dishes do not dry completely

Did you use a rinse aid? Your dishwasher is designed to use rinse aid for good drying performance. Without rinse aid your dishes and dishwasher interior will have excessive moisture. The heat dry option will not perform as well without rinse aid.

■ Dishes are not dry

Did you load your dishwasher to allow proper water drainage? Do not overload. Use a liquid rinse aid to speed drying.

Are the plastics wet? Plastics often need towel drying. Is the rinse aid dispenser empty? Did you use an air-dry or energy-saving dry option? Use a

heated drying option for dryer dishes.

■ Excess moisture on racks and dishwasher interior

Check the rinse aid indicator to see that there is rinse aid in the dispenser.

Is the water temperature too low? For best dishwashing results, water should be 120°F (49°C) as it enters the dishwasher.

Did you use the correct amount of effective detergent? Use recommended dishwasher detergents only. Do not use less than 1 tbs (15 g) per load. Detergent must be fresh to be effective. Heavy soil and/or hard water generally require extra detergent.

Is the home water pressure high enough for proper dishwasher filling? Home water pressure should be 20 to 120 psi (138 to 828 kPa) for proper dishwasher fill. If you have questions about your water pressure, call a licensed, qualified plumber.

NOTE: To remove spots and film from glassware, remove all silverware and metal items and run a vinegar rinse as described in “Dishwasher Care.”

■ Silica film or etching (silica film is a milky, rainbow-colored

deposit; etching is a cloudy film)

Sometimes there is a water/chemical reaction with certain types of glassware. This is usually caused by some combination of soft or softened water, alkaline washing solutions, insufficient rinsing, overloading the dishwasher, and the heat of drying. It might not be possible to avoid the problem, except by hand washing.

To slow this process use a minimum amount of detergent but not less than 1 tbs (15 g) per load. Use a liquid rinse aid and underload the dishwasher to allow thorough rinsing. Silica film and etching are permanent and cannot be removed. Do not use heated drying.

■ White spots on cookware with nonstick finish

Has the dishwasher detergent removed cookware seasoning? Reseason cookware after washing it in the dishwasher.

■ Brown stains on dishes and dishwasher interior

Does your water have high iron content? Rewash dishes using 1-3 tsp (5-15 mL) of citric acid crystals added to the covered section of the detergent dispenser. Do not use detergent. Follow with a Normal wash cycle with detergent. If treatment is needed more often than every other month, the installation of an iron removal unit is suggested.

■ Black or gray marks on dishes

Are aluminum items rubbing dishes during washing? Disposable aluminum items can break down in the dishwasher and cause marking. Hand wash these items. Remove aluminum markings by using a mild abrasive cleaner.

■ Orange stains on plastic dishes or dishwasher interior

Are large amounts of tomato-based foods on dishes placed in the dishwasher? It may be necessary to use a stain removal product to remove stains from your dishwasher. Stains will not affect dishwasher performance.

Noises

■ Grinding, grating, crunching or buzzing sounds

A hard object has entered the wash module (on some models). When the object is ground up, the sound should stop. If the noise persists after a complete cycle, call for service.

Spots and stains on dishes

■ Spotting and filming on dishes

Is your water hard, or is there a high mineral content in your water? Conditioning the final rinse water with a liquid rinse aid helps eliminate spotting and filming. Keep the rinse aid dispenser filled. Always use a high-temp option. If your water hardness is 13 grains or above, it is strongly recommended that you install a home water softener. If you do not wish to drink softened water, have the softener installed onto your hot water supply.

Dishes are not completely clean

■ Food soil left on the dishes

Is the dishwasher loaded correctly? Did you choose the cycle that describes the most difficult soil in

your dishwasher? If you have some items with heavier soils, use a heavier cycle.

Is the water temperature too low? For best dishwashing results, water should be 120°F (49°C) as it enters the dishwasher.

Page 11

Did you use the correct amount of fresh detergent? Use recommended dishwasher detergents only. Do not use less than 1 tbs (15 g) per load. Detergent must be fresh to be effective. Heavy soil and/or hard water generally require extra detergent.

Is detergent caked in dispenser? Use fresh detergent only. Do not allow detergent to sit for several hours in a wet dispenser. Clean dispenser when caked detergent is present.

Is the pump or spray arm clogged by labels from bottles and cans?

Is the home water pressure high enough for proper dishwasher filling? Home water pressure should be 20 to 120 psi (138 to

■ Dishes in the PROSCRUB

Are the dishes loaded to face the PROSCRUB Load soiled dish surfaces to face the back of the dishwasher toward the PROSCRUB® spray jets. Tilt the dishes toward the back so water can drain from surfaces, and the lower spray arm can wash the item from below.

NOTE: Loaded items may shift when dish racks are pushed into the dishwasher. Make sure dishes do not interfere with the spray arms, water feed tube, or PROSCRUB

Are items loaded so they do not overlap? Load items only one row deep without any overlap so that the PROSCRUB® spray jets can reach all surfaces.

wash area are not clean

spray jets?

spray jets.

828 kPa) for proper dishwasher fill. If you have questions about your water pressure, call a licensed, qualified plumber.

Are high suds slowing the wash arm? Do not use soap or laundry detergents. Use recommended dishwasher detergents only.

Dishes are damaged during a cycle

■ Chipping of dishes

Did you load the dishwasher properly? Load the dishes and glasses so they are stable and do not strike together from washing action. Minimize chipping by moving the rack in and out slowly.

NOTE: Antiques, feather-edged crystal, and similar types of china and glassware might be too delicate for automatic dishwashing. Wash by hand.

JENN-AIR® DISHWASHER WARRANTY

ONE YEAR LIMITED WARRANTY

For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or furnished with the product, Jenn-Air brand of Maytag Corporation or Maytag Limited (hereafter “Jenn-Air”) will pay for factory specified replacement parts and repair labor to correct defects in materials or workmanship. Service must be provided by a Jenn-Air designated service company. This limited warranty applies only when the major appliance is used in the country in which it is purchased.

SECOND THROUGH FIFTH YEAR LIMITED WARRANTY ON CERTAIN COMPONENT PARTS

In the second through the fifth year from the date of purchase, when your major appliance is installed, operated and maintained according to instructions attached to or furnished with the product, Jenn-Air will pay for factory specified parts for the following components if defective in materials or workmanship: dish racks, all parts of the wash system, drain motor, electronic controls and heating element. Replacements parts will also be provided if there is rust including the exterior cabinet and front panels.

LIFETIME LIMITED WARRANTY ON STAINLESS STEEL TUB AND INNER DOOR LINER

For the lifetime of the product from the date of purchase, when this major appliance is installed, operated and maintained according to instructions attached to or furnished with the product, Jenn-Air will pay for factory specified parts and repair labor for the following components to correct defects in materials or workmanship that existed when this major appliance was purchased: stainless steel tub and inner door liner.

ITEMS JENN-AIR WILL NOT PAY FOR

1. Service calls to correct the installation of your major appliance, to instruct you how to use your major appliance, to replace or repair

house fuses or to correct house wiring or plumbing.

2. Service calls to repair or replace appliance light bulbs, air filters or water filters. Those consumable parts are excluded from warranty

coverage.

3. Repairs when your major appliance is used for other than normal, single-family household use.

4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in accordance

with electrical or plumbing codes, or use of products not approved by Jenn-Air.

5. Replacement parts or repair labor costs for units operated outside the United States or Canada.

6. Pickup and delivery. This major appliance is designed to be repaired in the home.

7. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

8. Expenses for travel and transportation for product service in remote locations.

9. The removal and reinstallation of your appliance if it is installed in an inaccessible location or is not installed in accordance with

published installation instructions.

10. Replacement parts or repair labor costs when the major appliance is used in a country other than the country in which it was

purchased.

Page 12

DISCLAIMER OF IMPLIED WARRANTIES

IMPLIED WARRANTIES, INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY OR IMPLIED WARRANTY OF FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. Some states and provinces do not allow limitations on the duration of implied warranties of merchantability or fitness, so this limitation may not apply to you. This warranty gives you specific legal rights, and you also may have other rights that vary from state to state or province to province.

LIMITATION OF REMEDIES; EXCLUSION OF INCIDENTAL AND CONSEQUENTIAL DAMAGES

YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN. JENN-AIR SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages, so these limitations and exclusion may not apply to you. This warranty gives you specific legal rights, and you also may have other rights that vary from state to state or province to province.

Outside the 50 United States and Canada, this warranty does not apply. Contact your authorized Jenn-Air dealer to determine if another warranty applies. 2/10

For additional product information, in the U.S.A., visit www.jennair.com. In Canada, visit www.jennair.ca. If you do not have access to the Internet and you need assistance using your product or you would like to schedule service, you may

contact Jenn-Air at the number below.

Have your complete model number ready. You can find your model number and serial number on the label located near the door on the right-hand or left-hand side of the dishwasher interior.

For assistance or service in the U.S.A., call 1-800-688-1100. In Canada, call 1-800-807-6777. If you need further assistance, you can write to Jenn-Air with any questions or concerns at the address below:

In the U.S.A.:

Jenn-Air Brand Home Appliances Customer eXperience Center 553 Benson Road Benton Harbor, MI 49022-2692

In Canada:

Jenn-Air Brand Home Appliances Customer eXperience Center 200—6750 Century Avenue

Mississauga, Ontario L5N 0B7 Please include a daytime phone number in your correspondence. Please keep these User Instructions and model number information for future reference.

W10300216A SP PN W10300217A

2010. hts reserved. ® Registered Trademark/TM Trademark of Jenn-Air, U.S.A. Used under license in Canada.

All ri

Printed in U.S.A.

4/10

Page 13

INSTRUCTIONS D'UTILISATION

DU LAVE-VAISSELLE

Nous vous REMERCIONS d'avoir acheté ce produit de haute qualité. Si vous rencontrez un problème non mentionné dans la section DÉPANNAGE, veuillez visiter notre site www.jennair.com pour des informations supplémentaires. Si vous avez toujours besoin d'assistance, veuillez nous téléphoner au 1-800-688-1100. Au Canada, visitez notre site www.jennair.ca ou téléphonez- nous au 1-800-807-6777.

Vous aurez besoin de vos numéros de modèle et de série situés près de la porte sur le côté droit ou gauche, à l'intérieur du lave-vaisselle.

Table des matières

SÉCURITÉ DU LAVE-VAISSELLE............................................. 1

ÉTAPES RAPIDES...................................................................... 3

UTILISATION DU LAVE-VAISSELLE........................................ 3

DESCRIPTION DES PROGRAMMES ET DES OPTIONS ....... 5

CARACTÉRISTIQUES DU LAVE-VAISSELLE.......................... 7

SYSTÈME DE FILTRATION....................................................... 8

ENTRETIEN DU LAVE-VAISSELLE .......................................... 9

DÉPANNAGE .............................................................................. 9

GARANTIE ................................................................................ 12

Sécurité du lave-vaisselle

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d’alerte de sécurité. Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous

et à d’autres. Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou

“AVERTISSEMENT”. Ces mots signifient :

Risque possible de décès ou de blessure grave si vous ne

DANGER

AVERTISSEMENT

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

W10300216A

Page 14

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

AVERTISSEMENT : Lors de l’utilisation du lave-vaisselle, suivre les précautions élémentaires dont les suivantes :

■ Lire la totalité des instructions avant d’utiliser le

lave-vaisselle.

■ N’utiliser le lave-vaisselle que pour laver la vaisselle.

■ Utiliser uniquement les détersifs ou agents de rinçage

recommandés pour lave-vaisselle et les garder hors de la portée des enfants.

■ Lorsque vous chargez le lave-vaisselle :

1) Placer les objets coupants de façon qu’ils ne puissent endommager le joint de la porte; et

2) Placer les couteaux le manche vers le haut de façon à ne pas vous couper.

■ Ne pas laver d’articles en plastique à moins qu’ils ne soient

marqués “Peut aller au lave-vaisselle” ou l’équivalent. Si l’article ne porte aucune indication, vérifier auprès du fabricant.

■ Ne pas toucher l’élément chauffant pendant le

fonctionnement ou immédiatement après.

■ Ne pas faire fonctionner le lave-vaisselle si tous les

panneaux de l’enceinte ne sont pas en place.

■ Ne pas jouer avec les commandes.

■ Ne pas abuser, vous asseoir ni monter sur la porte,

le couvercle ou les paniers du lave-vaisselle.

■ Pour éviter tout risque d’accident, ne pas laisser les

enfants jouer dans ou sur le lave-vaisselle.

■ Sous certaines conditions, de l’hydrogène peut se former

dans un réseau d’eau chaude inutilisé depuis deux semaines ou plus. L’HYDROGÈNE EST UN GAZ EXPLOSIBLE. Si le système d’eau chaude n’a pas été utilisé depuis un certain temps, laisser couler l’eau chaude des robinets pendant quelques minutes avant de faire fonctionner le lave-vaisselle. Cette mesure permettra à l’hydrogène de s’évaporer. Ce gaz étant inflammable, ne pas fumer ni utiliser de flamme nue pendant cette période.

■ Enlever la porte ou le couvercle du compartiment de lavage

lorsque vous remplacez ou mettez au rebut un vieux lave-vaisselle.

CONSERVEZ CES INSTRUCTIONS

INSTRUCTIONS DE MISE À LA TERRE

■

Pour un lave-vaisselle relié à la terre, branché avec un cordon :

Le lave-vaisselle doit être relié à la terre. En cas d'un mauvais fonctionnement ou d'une panne, la mise à terre réduira le risque d'un choc électrique en fournissant le moins de résistance pour le courant électrique. Le lave-vaisselle est équipé d'un cordon avec un conducteur pour relier les appareils à la terre et d'une fiche de mise à la terre. La fiche doit être branchée sur une prise appropriée, installée et reliée à la terre conformément aux codes et règlements locaux.

AVERTISSEMENT : La connexion incorrecte du

conducteur pour relier les appareils à la terre peut causer le risque de choc électrique. Vérifier avec un électricien

compétent ou un représentant de service si vous avez des doutes si le lave-vaisselle est correctement relié à la terre. Ne pas modifier la fiche fournie avec le lavevaisselle; si elle n'entre pas dans la prise, faire installer une prise appropriée par un électricien compétent.

■

Pour un lave-vaisselle branché en permanence :

Le lave-vaisselle doit être branché à un système d'installation électrique permanent en métal relié à la terre, ou un conducteur pour relier les appareils à la terre doit être relié avec les conducteurs du circuit et branché à une borne pour relier les appareils à la terre ou au cordon d'alimentation électrique avec le lave-vaisselle.

CONSERVEZ CES INSTRUCTIONS

Ne pas utiliser le lave-vaisselle jusqu’à ce qu’il soit complètement installé. Ne pas appuyer sur la porte ouverte. Le non-respect de ces instructions peut causer des blessures graves ou des coupures.

AVERTISSEMENT

Risque de basculement

Page 15

Étapes rapides

Préparer et

charger le lave-vaisselle.

Verser le

détergent pour le nettoyage et l’agent de rinçage pour le séchage.

Utilisation du lave-vaisselle

ÉTAPE 1

Préparation et chargement du lave-vaisselle

IMPORTANT : Enlever de la vaisselle les restes alimentaires, os,

cure-dents et autres articles durs. Enlever les étiquettes des récipients avant de les laver.

Disposition pour service de 10 couverts

Panier supérieur Panier inférieur

Disposition pour service de 12 couverts

Sélectionner un programme et une option.

(Les programmes et les options changent selon le modèle.)

Mettre en marche le lave-

vaisselle.

REMARQUE : Si le bouton Start/

Resume (mise en marche/reprise) se trouve au sommet de la porte, bien fermer la porte dans les 3 secondes qui suivent l’appui sur la touche START/RESUME.

■ S’assurer que rien n’empêche le(s) bras

d’aspersion de tourner librement. Il est important que le jet d'eau atteigne toutes les surfaces sales.

■ Vérifier que lorsque la porte du lave-vaisselle est fermée, aucun

article ne bloque le distributeur de détergent.

■ Charger dans le panier les articles en orientant la surface sale

vers le bas et vers l'intérieur, vers le bras d'aspersion, tel qu’illustré. Ceci améliorera les résultats de nettoyage et de séchage.

■ Éviter le chevauchement d'articles tels que les bols ou les

assiettes pouvant retenir les aliments.

■ Placer les articles de plastique, les petites assiettes et les

verres dans le panier supérieur. Ne laver des articles de plastique au lave-vaisselle que s'ils sont identifiés comme “lavable au lave-vaisselle”.

■ Pour éviter les bruits de choc et d’entrechoc durant le

fonctionnement : Charger la vaisselle pour que les articles ne se touchent pas les uns les autres. S’assurer que les articles légers sont bien retenus dans les paniers.

■ Lors du chargement des couverts, toujours

charger les articles acérés pointés vers le bas. Orienter certains articles vers le haut et d’autres vers le bas lorsqu’on les place ensemble.

Panier supérieur Panier inférieur

Page 16

ÉTAPE 2

Ajout de détergent.

REMARQUE : Si vous n’avez pas l'intention d'effectuer un

programme de lavage dans l'immédiat, exécuter un programme de rinçage. Ne pas utiliser de détergent.

■ Utiliser uniquement du détergent pour lave-vaisselle

automatique. Verser le détergent en poudre, liquide ou en pastille, juste avant de démarrer un programme.

■ Pour l’obtention de

meilleurs résultats, il est recommandé d’utiliser un détergent à lavevaisselle automatique frais.

Hard Water

Soft Water

Hard Water Soft Water

MAIN WASH

PREWASH

Conserver le récipient du détergent bien fermé dans un lieu sec et frais.

■ La quantité de détergent à utiliser dépend des éléments

A. Loquet du couvercle B. Section de lavage principal C. Section du prélavage

suivants : Degré de saleté de la vaisselle - Les charges très sales

nécessitent plus de détergent. Dureté de l'eau - Si on n'utilise pas assez de détergent dans

une eau dure, la vaisselle ne sera pas parfaitement lavée. Si on utilise trop de détergent dans une eau douce, la solution attaquera les articles en verre.

Eau douce à moyenne (0 à 6 grains par gallon U.S.) [eau venant d’un adoucisseur d'eau général et eau du service d'eau de la ville]

Eau moyenne à dure (7 à 12 grains par gallon U.S.) [eau de puits et du service d’eau de la ville]

■ Selon la dureté de l’eau, remplir la section de lavage principal

du distributeur tel qu’illustré. Remplir la section de prélavage jusqu'au niveau indiqué, si nécessaire.

REMARQUE : Les quantités indiquées correspondent à l’emploi d’un détergent en poudre standard. Lors de l'utilisation d'un autre

Hard Water Soft Water

Lavage principal Prélavage

Hard Water

Soft Water

détergent pour lave-vaisselle, procéder conformément aux instructions indiquées sur l'emballage.

Verser l’agent de rinçage

■ Votre lave-vaisselle est conçu pour utiliser un agent de rinçage

pour un séchage satisfaisant. Sans agent de rinçage, la vaisselle et l’intérieur du lave-vaisselle seront trop humides. L'option de séchage avec chaleur ne fonctionnera pas de manière optimale sans agent de rinçage.

■ Les agents de rinçage empêchent l’eau de former

des gouttelettes qui peuvent sécher en laissant des taches ou coulées. Ils améliorent également le séchage en permettant à l'eau de s'écouler de la vaisselle après le rinçage final.

■ Les agents de rinçage aident à réduire l’excès

d’humidité sur les paniers à vaisselle et à l’intérieur du lave-vaisselle.

■ Contrôler le niveau d'agent de rinçage dans le distributeur.

Ajouter de l'agent de rinçage lorsque l'indicateur est au niveau “Refill” (remplir).

Full

Add

■ Pour ajouter de l'agent de rinçage,

tourner le bouchon du distributeur vers "Refill" (remplissage) et le soulever. Verser l'agent de rinçage dans l'ouverture jusqu'à ce que l'indicateur soit sur “Full” (plein). Remettre en place le bouchon du distributeur et le tourner Vers "Lock"

Refill

Lock

fill

max

(verrouillage). Vérifier qu'il est bien

¹⁄₄

verrouillé.

tour pour verrouiller

REMARQUE : Pour une majorité de types d'eau, le réglage effectué à l'usine à 2 donnera de bons résultats. Si l'eau du domicile est dure ou si on remarque la présence d'anneaux ou de taches, essayer un réglage plus élevé. Tourner l'ajusteur à flèche à

fill

max

l'intérieur du distributeur soit à la main, soit en insérant un tournevis à lame plate au centre de la flèche et en tournant.

ÉTAPE 3

Sélectionner un programme (les programmes varient selon les modèles)

Voir les tableaux “Description des programmes et des options” dans la section qui suit.

Les programmes plus intenses et les options modifient la durée du programme. L’exécution de certains programmes et options prendra jusqu’à 3 heures et demie.

Sélectionner les options (les options varient selon le modèle).

Voir les tableaux “Description des programmes et des options” dans la section qui suit.

On peut personnaliser les programmes en appuyant sur les options désirées.

ÉTAPE 4

Commencer ou reprendre un programme

■ Laisser l’eau couler du robinet le plus près du

lave-vaisselle jusqu’à ce qu’elle soit chaude. Fermer l’eau.

■ Appuyer sur START/RESUME (mise en marche/reprise) dans

les 3 secondes qui suivent et fermer la porte. Le verrou de la porte s’engage automatiquement. Appuyer sur START/ RESUME (mise en marche/reprise) pour reprendre le même programme et les mêmes options que lors du programme de lavage précédent.

■ On peut ajouter un article à n’importe quel moment avant le

début du lavage principal. Ouvrir la porte lentement et ajouter l’article. Appuyer sur START/RESUME et fermer la porte dans les 3 secondes qui suivent.

Page 17

Description des programmes et des options

Ces informations couvrent plusieurs modèles différents. Votre lave-vaisselle peut ne pas comporter tous les programmes et options décrits.

SÉLECTIONS DE

PROGRAMME

PROGRAMMES TYPES DE CHARGE DE

VAISSELLE

À utiliser pour toutes les charges ayant des quantités de saletés importantes, normales ou légères.

Utiliser ce programme pour les casseroles, les poêles et la vaisselle ordinaire difficiles à nettoyer et très sales.

Utiliser ce programme pour des charges comportant des quantités normales de débris alimentaires.

Utiliser ce programme pour les articles légèrement sales ou pour la porcelaine ou le cristal.

Lorsqu'on souhaite obtenir des résultats plus rapidement, l'option Lavage en 1 heure consomme légèrement plus d'eau et d'énergie.

DESCRIPTIONS DURÉE DE LAVAGE (HH:MM)

Conçu pour sélectionner le nombre idéal de remplissages pour le niveau de saleté de chaque charge.

Ce programme utilise la durée, le volume d'eau et la chaleur maximum.

L’étiquette de consommation d’énergie est basée sur ce programme. Lors du lavage, l’action de lavage fera des pauses répétées pendant quelques secondes.

Lors du lavage, l’action de lavage fera des pauses répétées pendant quelques secondes.

Ce programme n’effectue pas de séchage. Pour un meilleur séchage, sélectionner l'option Heated Dry (séchage avec chaleur) ajouter ¹⁄₂ heure au programme de lavage.

Programme

minimum

2:11 2:35 3:07

1:39 2:09 3:30

1:11 1:41 3:30

1:17 1:47 2:51

0:59 0:88 0:88

Programme +

options

minimum

*Durée

maximu

Utilisation pour des charges de plats propres et pour garder les aliments chauds plus longtemps en les servant dans un plat chaud.

Vous pouvez personnaliser votre programme en sélectionnant une option. Voir les sélections d'options. Si vous changez d'avis, appuyez sur cette option à nouveau pour la désactiver, ou sélectionnez une option différente si désiré. Vous pouvez changer d’option en tout temps avant que l’option choisie ne commence.

*Les durées maximum de lavage dépendent de la température de l’eau, de la saleté, de la taille de la charge de vaisselle et des options

sélectionnées.

SÉLECTION D’OPTIONS

OPTIONS TYPES DE CHARGE DE

VAISSELLE

Utilisation pour de petites charges.

Le programme de réchauffeur de plat chauffera 12 grandes assiettes à température tiède. Ne pas oublier que les articles sont encore chauds lorsqu'on les retire du lave-vaisselle.

DESCRIPTIONS UTILISER AVEC :

Pour plus de commodité, à utiliser pour laver une petite charge de plats dans le panier supérieur.

0:37 0:37 0:37

Lavage Sensor (par détection), Heavy Wash (lavage intense), Normal Wash (lavage normal), China/Crystal (porcelaine/cristal) ou 1 Hour Wash (lavage 1heure)

Page 18

SÉLECTION D’OPTIONS

OPTIONS TYPES DE CHARGE DE

VAISSELLE

Utilisation pour des charges avec des quantités normales de résidus alimentaires.

Charges contenant des aliments tenaces ayant adhéré à la vaisselle après une cuisson au four.

Pour assainir la vaisselle et la verrerie conformément à la norme 184 NSF/ANSI pour lave-vaisselle résidentiels.

Séchage avec chaleur pour les meilleurs résultats de séchage.

DESCRIPTIONS UTILISER AVEC :

L’option Steam (vapeur) ajoute de la vapeur au programme. Lors du rinçage final, cette option porte la température de l'eau à environ 155°F (68°C). Cette option augmente le

Heavy Wash (lavage intense) ou Normal Wash (lavage normal)

niveau de chaleur et la durée du programme.

Augmente la température cible de l’eau durant les étapes de lavage du programme.

Augmente le niveau de chaleur, la durée de lavage et le

Heavy Wash (lavage intense) ou Normal Wash (lavage normal)

volume d’eau du programme.

Lors du rinçage final, la température de l’eau s’élève à environ 155°F (68°C). Ce rinçage à haute température assainit la vaisselle et la verrerie conformément à la norme 184 NSF/ANSI pour les lave-vaisselle résidentiels.

Les lave-vaisselle résidentiels certifiés ne sont pas destinés aux établissements alimentaires autorisés.

L’option Sanitize (assainissement) ou Sani Rinse (rinçage sanitaire) augmente le niveau de chaleur et la durée du programme.

Programme de Normal Wash (llavage normal). Le programme Heavy Wash (lavage intense) utilise automatiquement Sanitize (assainissement). Seuls ces programmes d’assainissement ont été conçus pour répondre aux exigences de la norme NSF/ANSI.

ARRÊTER le lave-vaisselle quand la charge contient de la vaisselle en plastique qui peut être sensible à des températures élevées.

Cette option avec l’utilisation d’un agent de rinçage fournira le meilleur rendement de séchage.

Tous les programmes. Automatique avec tous les programmes de lavage à moins qu’on ne l’arrête.

Tou s l e s p ro gr a m me s .

En tout temps

Verrouillage

des

commandes

Sélectionner ce programme pour faire fonctionner votre lavevaisselle plus tard ou en dehors des heures de pointe.

Pour éviter une utilisation involontaire du lavevaisselle, ou un changement de programme ou d'option pendant un programme.

Diffère la mise en marche d’un programme jusqu’à 4 heures. Choisir un programme de lavage et les options. Appuyer sur

4 HOUR DELAY (mise en marche différée). Appuyer sur START/RESUME (mise en marche/reprise). Bien fermer la porte.

Pour verrouiller, appuyer sur HEATED DRY pendant au moins 4 secondes.

Pour déverrouiller, appuyer sur HEATED DRY pendant au moins 4 secondes.

Lorsque l’indicateur Control Lock (verrouillage) est allumé, tous les boutons sont désactivés. Lorsqu’on appuie sur une touche alors que les commandes du lave-vaisselle sont verrouillées, l’indicateur lumineux clignote 3 fois. On peut ouvrir la porte du lave-vaisselle lorsque les commandes sont verrouillées.

IMPORTANT : Le détecteur incorporé au lave-vaisselle contrôle le degré de saleté. La durée du programme et/ou la consommation d’eau peuvent varier étant donné que le détecteur rajuste le programme pour assurer des performances de lavage optimales. Si la température de l'eau d'arrivée est inférieure à celle recommandée ou que la vaisselle est très sale, le programme compensera automatiquement en allongeant la durée du programme et en augmentant la quantité d'eau et de chaleur, au besoin.

COMMANDES ET

TÉMOINS DE

PROGRAMME

COM-

RÔLE COMMENTAIRES

MANDE

Pour commencer ou reprendre un programme de lavage

Pour annuler un programme de

Si l’on ouvre la porte durant un programme ou si si une panne de courant se produit, le témoin lumineux Start/Resume (mise en marche/reprise) clignote. Le programme ne reprend pas avant que l’on ait appuyé sur le bouton START/RESUME (mise en marche/reprise) et que la porte ait été fermée dans les 3 secondes qui suivent.

Fermez la porte fermement. Le lave-vaisselle commence une vidange de 2 minutes (si nécessaire). Laissez le lave-vaisselle vidanger complètement.

lavage

Page 19

COMMANDES ET

TÉMOINS DE

PROGRAMME

COMMANDE

RÔLE COMMENTAIRES

Pour suivre la progression du programme de votre lave-vaisselle

L’indicateur Clean (propre) s’allume lorsqu'un programme est terminé. Si vous sélectionnez l'option Sanitize (assainissement), lorsque le programme Sanitize est

terminé, le témoin Sanitized s'allume. Si le lave-vaisselle n'a pas assaini la vaisselle comme il convient, le témoin clignote à la fin du programme. Ceci peut se produire lorsque le programme est interrompu, ou si l'eau n'a pas pu être chauffée à la température souhaitée. Le témoin s'éteint lorsque vous ouvrez ou fermez la porte et appuyez sur CANCEL (annulation).

Caractéristiques du lave-vaisselle

Votre lave-vaisselle Jenn-Air peut comporter toutes ces caractéristiques ou seulement certaines d'entre elles.

Panier supérieur réglable à 2 positions

On peut lever ou baisser le panier intermédiaire pour mettre de grands articles dans le panier supérieur ou inférieur. Les régleurs sont situés de chaque côté du panier supérieur. Chaque régleur comporte 2 positions préréglées. Les positions hautes et basses sont indiquées sur le régleur.

Pour soulever le panier, soulever le panier jusqu’à ce qu’il soit en position haute et d’aplomb.

Pour abaisser le panier, appuyer sur les deux régleurs du panier et glisser à nouveau le panier à sa position la plus basse.

REMARQUE : Le panier supérieur doit être d’aplomb.

Panier amovible supérieur

Les paniers amovibles permettent de laver des articles de plus grande taille tels que marmites, rôtissoires et tôles à biscuits dans le panier de niveau inférieur.

IMPORTANT : Ôter la vaisselle avant de retirer le panier de niveau intermédiaire du lave-vaisselle.

Pour enlever le panier :

1. Pour accéder aux butées

d'arrêt, tirer le panier vers l'avant jusqu'à l'arrêt et jusqu'à ce qu'il s'enclenche en place.

2. Pour ouvrir les butées d'arrêt, relever la butée d'arrêt vers

l'extérieur de la glissière.

3. Après ouverture des deux butées d'arrêt, faire glisser les roues

avant vers le haut pour les sortir de la fente dans la glissière. Continuer à tirer le panier vers l'avant et faire glisser les roues arrière vers le haut pour les sortir de la glissière.

4. Fermer les butées d'arrêt.

5. Faire glisser les butées de panier pour les réinstaller dans le

lave-vaisselle.

appuyer sur les deux régleurs du panier et

A. Butée d’arrêt B. Glissière

Pour réinstaller le panier

1. Tirer doucement les butées du panier vers l'avant dans le lave-

vaisselle jusqu'à l'arrêt et jusqu'à ce qu'elles s'enclenchent en place.

2. Pour ouvrir les butées d'arrêt, relever la butée d'arrêt vers

l'extérieur de la glissière.

3. Placer les roulettes arrière du panier de chaque côté du panier

dans la fente de la glissière et faire rouler le panier pour le réinstaller dans les glissières.

4. Insérer les roulettes avant du panier de chaque côté du panier

dans les fentes du panier.

5. Fermer les butées d'arrêt des deux côtés du panier et faire

glisser le panier pour le réinstaller dans le lave-vaisselle.

Attaches pour articles légers

Les attaches maintiennent les articles légers en plastique tels que les tasses, couvercles ou bols en place pendant le lavage.

Pour déplacer une attache :

1. Tirer l’attache vers le haut pour la séparer de la

tige.

2. Réinstaller l’attache sur une autre tige.

Tiges flexibles

La rangée de tiges sur les côtés à gauche et à droite du panier supérieur peut être réglée pour faire de la place pour divers articles de vaisselle.

Pour ajuster les tiges rabattables :

1. Saisir la pointe de la tige qui se trouve dans le support de la

tige.

2. Pousser doucement la tige à l’extérieur du support de la tige.

3. Rabattre les tiges vers le bas et vers le centre du panier.

Page 20

Système de filtration

Ce lave-vaisselle comporte la technologie la plus récente en matière de filtration. Le système à triple filtration minimise le bruit et optimise la conservation d'eau et d'énergie, tout en fournissant une performance de nettoyage supérieure. Durant toute la vie du lave-vaisselle le filtre nécessitera l'entretien approprié pour le maintien de la performance de nettoyage optimale.

Le système à triple filtration comprend deux parties : le filtre supérieur et le filtre inférieur.

■ Le filtre supérieur retient les éléments et objets étrangers

de grande taille ainsi que les particules alimentaires très fines, et les empêche d'atteindre la pompe.

■ Le filtre inférieur empêche les aliments d'être redéposés

sur la vaisselle.

Il peut être nécessaire de nettoyer les filtres à certaines

Pattes de positionnement

Ensemble de filtre supérieur

occasions :

■ Présence d'objets ou souillures dans le filtre supérieur.

■ Dégradation de la performance de lavage (présence de

souillures sur la vaisselle).

Filtre inférieur

■ Perception de rugosité au toucher sur les surfaces de la

vaisselle.

Il est très facile de retirer et d’entretenir les filtres. Le tableau ci-dessous indique la fréquence de nettoyage recommandée pour les filtres.

INTERVALLES DE NETTOYAGE RECOMMANDÉS POUR LES FILTRES

Nombre d'utilisations par semaine

1-3 Une fois par an Une fois par an Deux fois par an Tous les deux mois 4-7 Une fois par an Une fois par an Deux fois par an Une fois par mois 8-12 Une fois par an Deux fois par an Tous les trois mois Toutes les deux semaines

Vaisselle lavée avant le chargement

Vaisselle raclée et rincée avant le chargement

Vaisselle seulement raclée avant le chargement*

Vaisselle ni raclée ni rincée avant le chargement

13-14 Une fois par an Deux fois par an Tous les trois mois Une fois par semaine

*Recommandation du fabricant : Cette pratique éliminera la consommation d'eau et d'énergie associée à la préparation de la vaisselle et vous épargnera du temps et des efforts.

Eau très dure

Si l'eau distribuée dans la région est très dure (concentration de calcaire supérieure à 15 grains), nettoyer le filtre au moins une fois par mois. La formation d'un résidu blanc sur les surfaces du lavevaisselle indique la dureté de l'eau. On trouve à la section “Dépannage” des conseils sur l'élimination des taches.

Instructions de dépose du filtre

1. Faire tourner le filtre

supérieur de ¼ tour dans le sens antihoraire; soulever

Patte de positionnemen

Nettoyage

IMPORTANT : Ne pas utiliser de brosse métallique ni de tampon à

récurer, etc., susceptible d'endommager les filtres. Rincer chaque filtre sous le jet d'eau du robinet, pour éliminer la

plupart des souillures. S'il reste des souillures difficiles à enlever ou des dépôts de calcium imputables à la dureté de l'eau, il peut être nécessaire d'employer un pinceau souple.

le filtre et le dégager.

2. Saisir le filtre inférieur dans

l'ouverture circulaire, soulever légèrement et tirer vers l'avant pour le dégager.

3. Nettoyer les filtres - voir la

description du processus ci-dessous.

Dépose du filtre supérieur

Page 21

Instructions de réinstallation des filtres

1. Voir les illustrations

précédentes. Placer le filtre inférieur sous les pattes de positionnement au fond du lave-vaisselle; l'ouverture ronde qui recevra le filtre supérieur doit être alignée avec l'ouverture ronde qu'on trouve au fond de la cuve.

Réinstallation du filtre supérieur

Patte de positionnemen

Entretien du lave-vaisselle

Nettoyage du lave-vaisselle

Nettoyer l'extérieur du lave-vaisselle à l'aide d'un linge doux et humide et d'un détergent doux. Si l'extérieur de votre lave-vaisselle est en acier inoxydable, il est recommandé d'utiliser un nettoyant pour acier inoxydable : Nettoyant et poli pour acier inoxydable Pièce n° 31462.

Nettoyer l'intérieur du lave-vaisselle une fois qu’il a refroidi à l'aide d'une pâte de détergent pour lave-vaisselle en poudre et d'eau ou utiliser un détergent liquide pour lave-vaisselle sur une éponge humide.

Un rinçage avec du vinaigre blanc peut éliminer les taches blanches et films sur la vaisselle. Le vinaigre est un acide et son utilisation trop fréquente pourrait endommager le lave-vaisselle.

Ajouter 2 tasses (500 mL) de vinaigre blanc dans un verre ou une tasse à mesurer lavable au lave-vaisselle dans le panier inférieur. Faire exécuter au lave-vaisselle un programme de lavage complet et un séchage à l'air ou une option de séchage économique. Ne pas utiliser de détergent. Le vinaigre se mélangera à l'eau de lavage.

2. Insérer le filtre supérieur dans l'ouverture circulaire du filtre

inférieur.

3. Faire tourner lentement le filtre dans le sens horaire pour la

mise en place. Poursuivre la rotation jusqu'à la position de blocage. Si le filtre n'est pas parfaitement inséré (il peut encore tourner librement), poursuivre la rotation dans le sens horaire jusqu'à ce que le filtre descende et se cale en place.

REMARQUE : Il n'est pas nécessaire que la flèche sur le filtre supérieur soit alignée avec la flèche du filtre inférieur; il suffit que le filtre soit calé dans son logement.

IMPORTANT : Pour éviter d'endommager le lave-vaisselle, ne pas faire fonctionner le lave-vaisselle lorsque les filtres ne sont pas correctement installés. Veiller à ce que le filtre inférieur soit bien calé en place, et à ce que le filtre supérieur soit immobilisé à sa position de service. Si le filtre supérieur tourne librement, il n'est pas calé en place.

Vérifier le dispositif antirefoulement, si vous en avez un, et le nettoyer lorsque votre lave-vaisselle ne se vidange pas bien.

Remisage du lave-vaisselle

Si le lave-vaisselle n'est pas utilisé pendant l'été, couper l'arrivée d'eau et l'alimentation électrique du lave-vaisselle. Pendant l'hiver si le lave-vaisselle est exposé à des températures proches du point de congélation ou est laissé dans une résidence saisonnière comme une résidence secondaire ou une maison de vacances, faire hivériser le lave-vaisselle par un technicien de service agréé pour éviter tout dommage dû à l'eau.

Dépannage

Essayer d’abord les solutions suggérées ici ou visiter notre site Internet et la FAQ (foire aux questions)

Aux É.-U., www.jennair.com Au Canada, www.jennair.ca

Le lave-vaisselle ne fonctionne pas correctement

■ Le lave-vaisselle ne fonctionne pas ou s'arrête au cours

d'un programme

La porte est-elle bien fermée et enclenchée? Appuyer sur START/RESUME et fermer la porte dans les 3 secondes qui suivent.

A-t-on sélectionné le bon programme? Le lave-vaisselle est-il alimenté par le courant électrique? Un

fusible est-il grillé ou un disjoncteur s’est-il déclenché? Remplacer le fusible ou réenclencher le disjoncteur. Si le problème persiste, appeler un électricien.

Le moteur s'est-il arrêté par suite d'une surcharge? Le moteur se réactive automatiquement après quelques minutes. S'il ne se remet pas en marche, faire un appel de service.

Le robinet d'arrêt (le cas échéant) est-il ouvert? Il est normal pour certains programmes de faire des pauses

répétées pendant quelques secondes lors du lavage principal.

■ Le témoin de nettoyage clignote

pour éviter le coût d’un appel de service.

Vérifier ce qui suit :

■ Le dispositif de protection contre le débordement peut-il

monter et descendre librement? Appuyer dessus pour le libérer.

■ Vérifier que le lave-vaisselle est bien alimenté en eau.

(Ceci est particulièrement important lors de la première installation du lave-vaisselle.)

■ Vérifier s’il y a un excès de mousse dans le lave-vaisselle.

Si le système de capteurs du lave-vaisselle détecte un excès de mousse, le lave-vaisselle peut ne pas fonctionner normalement ou ne pas se remplir d’eau.

Un excès de mousse peut résulter de :

1. l’utilisation d’un type de détergent inapproprié,

comme du liquide vaisselle, un détergent à lessive ou un savon pour les mains.

2. l’absence du bouchon du distributeur d’agent de

rinçage après remplissage de ce dernier, suite à un oubli.

3. l’utilisation d’une quantité excessive de détergent

pour lave-vaisselle.

Page 22

■ Le lave-vaisselle ne se remplit pas

Le dispositif de protection contre débordement peut-il monter et descendre librement? Appuyer pour le libérer.

■ La durée d'exécution du programme

semble être trop longue

Essayer le programme de lavage 1 Hour Wash (lavage en une heure).

Le lave-vaisselle peut exécuter le programme jusqu'à 3½ heures selon le niveau de saleté, la température de l'eau, les programmes et les options.

L'eau fournie au lave-vaisselle est-elle suffisamment chaude? Le lave-vaisselle fonctionne plus longtemps durant le chauffage de l'eau.

La durée du programme du lave-vaisselle correspond-elle aux durées de programmes? Voir les durées de lavage des sections des programmes. Une période d'attente s'ajoute automatiquement dans certains programmes de lavage et de rinçage jusqu'à ce que l'eau atteigne la température appropriée.

Ce lave-vaisselle est équipé d'un capteur optique qui détecte la température de l'eau, le degré de saleté et la quantité de détergent. Les programmes de lavage sont ajustés sur la base de ce qui est détecté.

IMPORTANT : Le tout premier programme de lavage suivant l'installation à votre domicile sera ajusté pour comporter 2 rinçages supplémentaires. Pour un ajustement correct du capteur, ce programme ne doit pas être interrompu. Si ce programme d'ajustement est annulé ou arrêté avant l'allumage du témoin Clean (propre) à la fin du programme, le programme de lavage suivant répétera l'opération d'ajustement du capteur.

■ Résidus d'eau dans le lave-vaisselle

Le programme est-il terminé? A-t-on retiré le bouchon d'éjection du broyeur de déchets au

cours de l'installation? (Voir “Installation du tuyau d'évacuation” dans les Instructions d'installation.)

■ Résidus de détergent dans la section avec couvercle du

distributeur

Le programme est-il terminé? Vérifier qu’aucun article, tel qu’une tôle à biscuits, une planche

à découper ou un contenant de grandes dimensions, n’empêche le distributeur de détergent de s’ouvrir correctement.

Vérifier que le programme est bien terminé (le témoin lumineux vert est allumé). Si ce n’est pas le cas, il faut remettre le programme en marche en appuyant sur START/RESUME et en fermant la porte dans les trois secondes qui suivent.

Présence de grumeaux dans le détergent? Remplacer le détergent au besoin.

■ Apparition d'un résidu blanc à l'avant du panneau d'accès

A-t-on utilisé une quantité excessive de détergent? La marque de détergent utilisée produit-elle trop de mousse?

Essayer une marque de détergent différente pour réduire le moussage et éliminer l'accumulation.

■ Odeur dans le lave-vaisselle

La vaisselle est-elle lavée seulement tous les 2 ou 3 jours? Exécuter un programme de rinçage une ou deux fois par jour jusqu'à ce qu'une charge complète soit accumulée.

Odeur de plastique neuf dans le lave-vaisselle? Effectuer un rinçage avec du vinaigre selon la description dans “Entretien du lave-vaisselle”.

■ Condensation sur le comptoir de la cuisine (modèles

encastrés)

Le lave-vaisselle est-il aligné avec le dessus du comptoir? L'humidité sortant de l'évent de la console du lave-vaisselle peut se former sur le comptoir. Voir les Instructions d'installation pour plus de renseignements.

La vaisselle n'est pas complètement sèche

■ La vaisselle n'est pas complètement sèche

Avez-vous utilisé un agent de rinçage? Votre lave-vaisselle est conçu pour utiliser un agent de rinçage pour un meilleur rendement de séchage. Sans agent de rinçage la vaisselle et l'intérieur du lave-vaisselle seront extrêmement humides. L'option de séchage avec chaleur ne s'exécutera pas aussi bien sans agent de rinçage.

■ La vaisselle n'est pas sèche

Le lave-vaisselle a-t-il été chargé de manière à permettre un drainage adéquat de l'eau? Ne pas charger excessivement. Utiliser un agent de rinçage liquide pour accélérer le séchage.

Les articles de plastique sont-ils humides? Il est souvent nécessaire de sécher les articles de plastique avec une serviette.

Le distributeur d'agent de rinçage est-il vide? A-t-on utilisé un séchage à l'air ou une option de séchage

économique? Utiliser une option de séchage avec chaleur pour une vaisselle plus sèche.

■ Excès d'humidité sur les paniers et à l'intérieur du lave-

vaisselle

Contrôler l'indicateur d'agent de rinçage pour s'assurer qu'il y a de l'agent de rinçage dans le distributeur.

Présence de taches sur la vaisselle

■ Taches et films sur la vaisselle

L'eau est-elle dure ou contient-elle une concentration élevée de minéraux? Le conditionnement de l'eau de rinçage finale avec un agent de rinçage liquide favorise l'élimination des taches et films. Veiller à ce que le distributeur d'agent de rinçage soit rempli. Toujours utiliser l'option de température élevée. Si la dureté de l'eau est de 13 grains ou plus, il est vivement recommandé d'installer un adoucisseur d'eau au domicile. Pour ne pas boire d'eau adoucie, installer l'adoucisseur sur l'arrivée d'eau chaude.

La température de l'eau est-elle trop basse? Pour obtenir de meilleurs résultats de lavage, l’eau doit être à 120°F (49°C) à son entrée dans le lave-vaisselle.

A-t-on utilisé la bonne quantité de détergent frais? Utiliser uniquement les détergents recommandés pour lave-vaisselle. Ne pas employer moins d'une cuillerée à soupe (15 g) par charge. Pour qu'il soit efficace, il faut que le détergent soit frais. Une vaisselle très sale et/ou une eau dure nécessitent généralement un supplément de détergent.

La pression d'eau du domicile est-elle suffisamment élevée pour un remplissage convenable du lave-vaisselle? La pression d'eau du domicile devrait être de 20 à 120 lb/po² (138 à 828 kPa) pour un remplissage convenable du lavevaisselle. Si vous avez des questions au sujet de la pression de votre eau, faire appel à un plombier qualifié agréé.

REMARQUE : Pour éliminer les taches et films des articles en verre, enlever tous les couverts ou articles métalliques et effectuer un rinçage avec du vinaigre selon la description dans “Entretien du lave-vaisselle”.

Page 23

■ Film de silice ou attaque (le film de silice est un dépôt blanc

irisé; l'attaque produit l'apparence d'un film translucide)

Il y a parfois une réaction chimique de l'eau avec certains types de verres. Ceci est habituellement imputable à certaines combinaisons d'eau douce ou adoucie, solution de lavage alcaline, rinçage insuffisant, chargement excessif du lavevaisselle, et à la chaleur de séchage. Il peut être nécessaire de laver manuellement ces articles pour éliminer complètement le problème.

Pour ralentir ce processus, utiliser la quantité minimale de détergent, mais pas moins d'une cuillerée à soupe (15 g) par charge. Utiliser un agent de rinçage liquide, et ne pas trop charger le lave-vaisselle pour permettre un rinçage à fond. Il n'est pas possible d'éliminer le film de silice ou l'effet de l'attaque chimique qui demeurent en permanence. Ne pas utiliser un séchage avec chaleur.

■ Taches blanches sur les ustensiles de cuisson à

revêtement anti-adhésif

Le détergent du lave-vaisselle a-t-il éliminé la patine? Générer une nouvelle patine après le lavage au lave-vaisselle.

■ Taches marron sur la vaisselle et les surfaces internes du

lave-vaisselle

L'eau comporte-t-elle une concentration de fer élevée? Laver de nouveau la vaisselle après avoir versé 1 à 3 c. à thé (5-15 mL) de cristaux d'acide citrique dans le distributeur de détergent avec couvercle. Ne pas utiliser de détergent. Exécuter ensuite un programme de lavage Normal avec détergent. Si ce traitement est nécessaire plus fréquemment que tous les deux mois, on recommande l'installation d'un dispositif d'élimination du fer.

■ Marques noires ou grises sur la vaisselle

Des articles en aluminium frottent-ils contre la vaisselle durant le lavage? Les articles en aluminium jetables peuvent se briser dans le lave-vaisselle et causer des marques. Laver ces articles à la main. Pour éliminer les marques d'aluminium, employer un produit de nettoyage moyennement abrasif.

■ Taches orange sur les articles de plastique ou les surfaces

internes du lave-vaisselle

Place-t-on dans le lave-vaisselle de la vaisselle sur laquelle il y a une quantité considérable de résidus alimentaires à base de tomates? Il peut s'avérer nécessaire d'utiliser un produit pour l'élimination des taches pour enlever les taches du lavevaisselle. Les taches n'affectent pas la performance du lavevaisselle.

Bruits

■ Émission de bruits de broyage ou de bourdonnement

Un objet dur a pénétré dans le module de lavage (sur certains modèles). Le bruit devrait cesser une fois que l'objet sera broyé. Si le bruit persiste après un programme complet, faire un appel de service.

La température de l'eau est-elle trop basse? Pour obtenir de meilleurs résultats de lavage, l'eau doit être à 120°F (49°C) à son entrée dans le lave-vaisselle.

Y a-t-il des grumeaux de détergent dans le distributeur? Utiliser uniquement un détergent frais. Ne pas laisser le détergent pendant plusieurs heures dans un distributeur humide. Nettoyer le distributeur lorsqu'il s'y trouve des grumeaux de détergent.

La pompe ou le bras d'aspersion est-elle/il obstrué(e) par des étiquettes de bouteilles et de cannettes?

Une accumulation de mousse ralentit-elle le bras d'aspersion? Ne pas utiliser de savon ou de détergent à lessive. Utiliser uniquement les détergents recommandés pour lave-vaisselle.

■ La vaisselle dans la zone de lavage PROSCRUB

n’est pas

propre

La vaisselle est-elle chargée face aux jets d’aspersion PROSCRUB l’arrière du lave-vaisselle, vers les jets d’aspersion PROSCRUB

? Charger les surfaces sales de la vaisselle face à

. Incliner la vaisselle vers l’arrière pour que l’eau puisse couler des surfaces et pour que le bras d’aspersion inférieur puisse laver l’article par le dessous.

REMARQUE : Les articles chargés peuvent se déplacer lorsque les paniers sont poussés à l'intérieur du lave-vaisselle. Vérifier que les articles n'interfèrent pas avec les bras d'aspersion, le tube d'alimentation d'eau ou les jets d'aspersion PROSCRUB

Les articles sont-ils placés sans chevauchement? Charger les articles en une seule rangée de profondeur sans chevauchement afin que les jets d’aspersion PROSCRUB

puissent atteindre toutes les surfaces.

La vaisselle est endommagée au cours d'un programme

■ Écaillage de la vaisselle

A-t-on chargé le lave-vaisselle correctement? Charger la vaisselle et les verres de telle manière qu'ils soient stables et qu'ils ne s'entrechoquent pas lors du lavage. Minimiser l'écaillage en déplaçant lentement les paniers.

REMARQUE : Les antiquités, le cristal très mince et certains types de faïence et de verre peuvent être trop délicats pour le lavage automatique. Laver manuellement.

La vaisselle n'est pas complètement nettoyée

■ Résidus de produits alimentaires sur la vaisselle

La vaisselle est-elle chargée correctement? A-t-on choisi le programme qui décrit les taches les plus

difficiles sur la charge de vaisselle? Utiliser un programme plus intense pour les niveaux de saleté plus intense.

Page 24

GARANTIE DES LAVE-VAISSELLE JENN-AIR

GARANTIE LIMITÉE DE UN AN

Pendant un an à compter de la date d'achat, lorsque ce gros appareil ménager est utilisé et entretenu conformément aux instructions jointes à ou fournies avec le produit, Jenn-Air, marque de Maytag Corporation ou Maytag Limited (ci-après désignée “Jenn-Air”) paiera pour les pièces de rechange spécifiées par l'usine et la main-d'œuvre pour corriger les vices de matériaux ou de fabrication. Le service doit être fourni par une compagnie de service désignée par Jenn-Air. Cette garantie limitée s'applique exclusivement lorsque l'appareil est utilisé dans le pays où il a été acheté.

GARANTIE LIMITÉE DE LA DEUXIÈME À LA CINQUIÈME ANNÉE INCLUSIVEMENT SUR CERTAINS COMPOSANTS

De la deuxième à la cinquième année inclusivement à compter de la date d'achat, lorsque ce gros appareil ménager est installé, utilisé et entretenu conformément aux instructions jointes à ou fournies avec le produit, Jenn-Air paiera pour les pièces spécifiées par l'usine pour les composants suivants, en cas de vices de matériaux ou de fabrication : les paniers à vaisselle, toutes les pièces du système de lavage, le moteur de vidange, les commandes électroniques et l'élément de chauffage. Les pièces de rechange seront également fournies en cas de rouille y compris sur la caisse extérieure et les panneaux avant.

GARANTIE LIMITÉE À VIE SUR LA CUVE EN ACIER INOXYDABLE ET L'INTÉRIEUR DE LA PORTE

Pendant la durée de vie du produit à compter de la date d'achat, lorsque ce gros appareil ménager est installé, utilisé et entretenu conformément aux instructions jointes à ou fournies avec le produit, Jenn-Air paiera pour les pièces spécifiées par l'usine et la main d'oeuvre liée aux réparations pour les composants suivants afin de corriger les vices de matériaux ou de fabrication qui étaient déjà présents lors de l'achat de ce gros appareil ménager : la cuve en acier inoxydable et l'intérieur de la porte.

JENN-AIR NE PRENDRA PAS EN CHARGE

1. Les visites de service pour rectifier l'installation du gros appareil ménager, montrer à l'utilisateur comment utiliser l'appareil, remplacer

ou réparer des fusibles ou rectifier le câblage ou la plomberie du domicile.

2. Les visites de service pour réparer ou remplacer les ampoules électriques de l'appareil, les filtres à air ou les filtres à eau. Ces pièces

consomptibles ne sont pas couvertes par la garantie.

3. Les réparations lorsque le gros appareil ménager est utilisé à des fins autres que l'usage unifamilial normal.

4. Les dommages imputables à : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation

fautive ou installation non conforme aux codes d'électricité ou de plomberie, ou l'utilisation de produits non approuvés par Jenn-Air.

5. Le coût des pièces de rechange et de la main-d'œuvre pour les appareils utilisés hors des États-Unis ou du Canada.

6. Le ramassage et la livraison. Ce gros appareil ménager est conçu pour être réparé à domicile.

7. Les réparations aux pièces ou systèmes résultant d'une modification non autorisée faite à l'appareil.

8. Les frais de voyage et de transport pour le service d'un produit dans les régions éloignées.

9. La dépose et la réinstallation de votre appareil si celui-ci est installé dans un endroit inaccessible ou n'est pas installé conformément

aux instructions d'installation fournies.

10. Le coût des pièces de rechange et de la main-d'œuvre lorsque l'appareil est utilisé dans un pays autre que le pays où il a été acheté. CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. Certains États et provinces ne permettent pas de limitation sur la durée d’une garantie implicite de qualité marchande ou d'aptitude à un usage particulier, de sorte que la limitation ci-dessus peut ne pas être applicable dans votre cas. Cette garantie vous confère des droits juridiques spécifiques, et vous pouvez également jouir d’autres droits qui peuvent varier d’une juridiction à l'autre.

LIMITATION DES RECOURS; EXCLUSION DES DOMMAGES FORTUITS OU INDIRECTS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE CI-DESSUS. JENN-AIR N’ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU INDIRECTS. Certains États et certaines provinces ne permettent pas l’exclusion ou la limitation des dommages fortuits ou indirects, de sorte que ces limitations et exclusions peuvent ne pas être applicables dans votre cas. Cette garantie vous confère des droits juridiques spécifiques, et vous pouvez également jouir d’autres droits qui peuvent varier d’une juridiction à l'autre.

À l'extérieur du Canada et des 50 États des États-Unis, cette garantie ne s'applique pas. Contacter votre marchand Jenn-Air autorisé pour déterminer si une autre garantie s'applique. 2/10

Pour des informations supplémentaires sur le produit, aux É.-U., visiter www.jennair.com. Au Canada, visiter www.jennair.ca Si vous n’avez pas accès à Internet et avez besoin d’aide pour l’utilisation de votre produit ou si vous voulez un rendez-vous pour une

visite de service, vous pouvez contacter Jenn-Air au numéro ci-dessous.

Préparez votre numéro de modèle au complet. Vous trouvez les numéros de modèle et de série sur la plaque signalétique située près de la porte à droite ou à gauche de l'intérieur du lave-vaisselle.

Pour une assistance ou un service aux É.-U., composer le 1-800-688-1100. Au Canada, composer le 1-800-807-6777. Si vous avez besoin de plus d'assistance, vous pouvez écrire à Jenn-Air en soumettant toute question ou problème à l'adresse suivante :

Aux États-Unis :

Jenn-Air Brand Home Appliances Customer eXperience Center 553 Benson Road

Benton Harbor, MI 49022-2692 Dans votre correspondance, veuillez indiquer un numéro de téléphone où l’on peut vous joindre dans la journée. Veuillez conserver ces Instructions d'utilisation et les renseignements sur le numéro de modèle pour référence ultérieure.

Au Canada :

Jenn-Air Brand Home Appliances Customer eXperience Center 200—6750 Century Avenue Mississauga, Ontario L5N 0B7

W10300216A SP PN W10300217A

2010.

ue déposée/TM Marque de commerce de Jenn-Air, É.-U. Emploi sous licence au Canada.

Imprimé aux É.-U.

4/10
